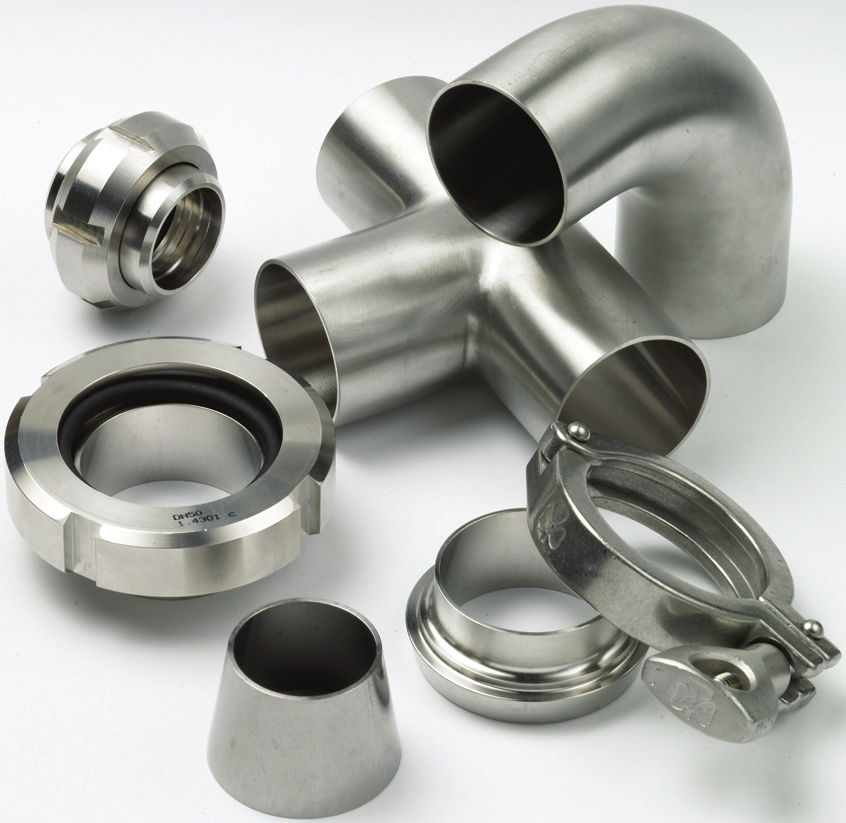

1 . kyminden formában, méretben és szabványban Alfa Laval szerelési anyag Az Alfa Laval az élelmiszeripari, tejipari, italgyártási, testápolási, biotechnológiai és gyógyszervegyészeti alkalmazásokhoz szükséges speciális szerelvények és csővezetékek teljes forrása. A sima, repedésmentes belső felületek és a biztonságos, önbeálló csatlakozások az Alfa Laval szerelvények jellemzői. Valamennyi kimagasló korrózióállóságot és páratlan élettartamot biztosít. Az Alfa Laval szerelvényeit úgy tervezték és gyártották, hogy biztosítsák a méretpontosságot és a szerkezeti integritást, hogy könnyen felszerelhetők legyenek. A csövek az Alfa Laval szigorú műszaki előírásai szerint készülnek, ami miatt tökéletesen párosíthatók a hegesztett illesztésekkel. A csőméretek, felületi kivitelek és csatlakozási opciók széles skálájából lehet választani. Minden címkén található egy vonalkód, egy termékinformáció és a gyártási időpont. Ez optimális azonosítást nyújt, és biztosítja, hogy a termék tiszta kerületi hegesztési állapotban érkezzen meg a munkaterületre. Az Alfa Laval csövek és szerelvények két termékskálára oszlanak: Hygenic és UltraPure. A Hygenic terméksor a legtöbb általános feladatra, az UltraPure pedig a higiéniával és tisztíthatósággal kapcsolatos különleges követelményeket támasztó feladatokra alkalmas. Hygeniccsövekésszerelvények A Hygenic család a csövek és szerelvények széles skáláját kínálja Ra<0,8 µm és Ra<1,6 µm közötti belső felületi kiképzéssel. A Hygenic család csövei és szerelvényei megfelelnek a DIN 11850, az ISO 2037, a BS 4825 és az méretszabványoknak. UltraPurecsövekésszerelvények. Az UltraPure terméksor a csövek és szerelvények széles skáláját kínálja Ra<0,4 µm Ra< 0,8 µm közötti belső felületi kiképzéssel, elektropolírozott vagy mechanikusan polírozott kivitelben. Az UltraPure terméksor csövei és szerelvényei megfelelnek az ISO 2037 és az BPE méretszabványoknak. Az UltraPure terméksor gyártása az BPE és a ISO 2037 szabványokkal összhangban történik. Minden cső és szerelvény belülről tisztítható, valamint egyedi sapkával és zsákkal rendelkezik. A UltraPure család minden a termékkel érintkező rozsdamentes acél részének szállítása MTR-rel (gyári tesztjelentéssel) vagy az EN szerinti 3.1. tanúsítvánnyal történik. Az UltraPure terméksor család gyártása során különösen szigorú és alapos minőségellenőrzési módszereket alkalmaznak. Az állandó falvastagságot agyártásiminőségű minimális falvastagságú cső alkalmazásával tartják fenn az összes hidegen formázott csőtermék esetében. Hidegformázás után a csövet átméretezik annak érdekében, hogy az oválisság az előírt tűrésen belül legyen. A csővégeket géppel derékszögre vágják. Ez a legpontosabb és legegyenletesebb kerületi hegesztést eredményezi. Minden szerelvényt 100%-os szemrevételezésnek vetnek alá, az oválisságot és a derékszögeket pedig kalibrált berendezéssel ellenőrzik. A felületkezelést kalibrált profilmérővel ellenőrzik annak érdekében, hogy ne lépjék át az érdességi átlagot (Ra).

2 Az Alfa Laval Hygenic család felületének specifikációi Hygenic csövek Alfa Laval jelzés Felületi textúra (Ra µm) Belső felület Hegesztési Külső terület Normál megnevezés Forrás: Kezelés DIN ISO 2037 BS 4825 Hygenic BC < 0.8 < 1.6 maratott BC DIN Lágyított BD < 0.8 < 1.6 < 1.0 BD DIN Lágyított CC < 0.8 < 1.6 maratott CC DIN Nem lágyított CD < 0.8 < 1.6 < 1.0 CD DIN Nem lágyított Hygenic < 0.8 < 0.8 < 0.8 Sz.. 4 1) 3A Lágyított 1) 3A-33-01, D1 szakasz szerint Hygenic szerelvények Termék Kötések Hajlítások T-k Szűkítők Felületi kialakítás Belső Külső DIN ISO BS Hygenic Matt Matt Félfényes Félfényes 3A 3A Matt Matt Nyers Nyers Nyers Félfényes Nyers Csiszolt Félfényes Félfényes Csiszolt Csiszolt 3A 3A Matt Matt Nyers Nyers Csiszolt Csiszolt 3A 3A Matt Matt Nyers Félfényes Nyers Csiszolt Félfényes Félfényes 3A 3A A szerelvények felületi kialakításainak magyarázata Alfa Laval jelzés Felületi textúra (Ra µm) Belső Hajlított terület Módszer Matt < 1.6 Nincs megh. Sörétszórt Nyers <0.8 1) Nincs megh. Gyártás vagy koptatás szerint Félfényes <0.8 Nincs megh. Gyártás vagy koptatás szerint Csiszolt < 0.8 Nincs megh. Mechanikusan csiszolt < 0.8 Nincs megh. Mechanikusan csiszolva és polírozva a fényes felület érdekében 3A < 0.8 < 0.8 Mechanikusan polírozva vagy gyártási állapotban 1) Nincs garantálva a varratok esetében

3 Az Alfa Laval UltraPure terméksor felületi specifikációi UltraPurecsövekésszerelvények Felületi textúra (Ra µm) Normál megnevezés Tri-Clover Alfa Laval Hegesztett Forrás: Kezelés UltraPure UltraPure ISO jelzés Belső / hajlított Külső Csöves Megmunkált -BPE 2037 terület PL < 0.5 < 0.5 < 0.8 SF1 SF1 BPE Lágyított PM <0.4EP 3) <0.4EP 3) < 0.8 SF4 SF4 BPE Lágyított H3o/H3 < 0.8 < 0.8 < H3o H3 DIN Lágyított H4o/H4 < 0.4 < 0.4 < 0.8 H4o H4 DIN Lágyított HE4o/HE4 <0.4EP 3) <0.4EP 3) < 0.8 HE4o HE4 DIN Lágyított 3) Elektropolírozott * SF-Surface Finish: felületkezelés. SF4: Ra < 0,375 EP Átváltási táblázat felületkezelés A Grit és Ra értékek közötti összefüggés Ra (µm) Ra (µ inch) US Grit UK Grit Az Alfa Laval Hygenic család anyagspecifikációi Készítménnyel érintkező acél alkatrészek DIN ISO 2037 BS * (304) Hygenic * (304L) * (316) 1) * (316L) 304** 316L** 1) Aszűkítőelemek és a szükítő T-tdomok csak a (316) esetében rendelhetők * A DIN EN szabvány szerint ** Az ASTM A 269 és a A 270 szerint. Tömítőgyűrű anyaga bilincses szereléshez DIN ISO 2037 BS 4825 NBR Hygenic Nitril (Buna-N) Fehér Nitril (Fehér Buna-N) EPDM FPM Viton PTFE Szilícium (Q)

4 Az Alfa Laval UltraPure terméksor anyagainak specifikációi Készítménnyel érintkező acél alkatrészek UltraPure -BPE UltraPure UtraPure ISO * (316L) 316L** * A DIN EN szabvány szerint ** Az ASTM A 269 aés A 270 S2 szerint. Valamennyi UltraPure BPE hegesztési vég megfelel az BPE kéntartalmának: 0,005-0,017% A tömítés anyaga a szerelvényekben UltraPure -BPE UltraPure UtraPure ISO 2037 Nitril (Buna-N) Fehér Nitril (Fehér Buna-N) EPDM 1) FPM Viton 1) Fehér viton PTFE Szilícium (Q) 1) 1) Az EPDM, a Viton és a szilikon USP 6. osztályú tanúsítással is rendelhető kérjük megrendelésenként kérni. Vegyi összetételi táblázat minőség Szabvány száma DIN-EN L ASTM A L* ASTM BPE /ASTMA 270 S-2 C Si Mn Vegyi összetétel a tömeg százalékában P S N Cr Ni Mo * Az ASTM A 269 és A 270 S2 szerint. Valamennyi UltraPure BPE hegesztési vég megfelel az BPE kéntartalmának: 0,005-0,017%

5 Az Alfa Laval Hygenic család nyomásadatai (bar) DIN SMS / ISO 2037 BS 4825 JIS G 3447 Hygenic Csövek (20 C) 39/355 39/ * * Ívek, T-idomok, szűkítők (80/200 C) 40/16 40/16 25/15 25/15 25/15 Anya csatlakozások (80/200 C) 40/16 40/16 25/15 25/15 Perem csatlakozások (80/200 C) 25/16 25/16 25/15 25/15 *Acsőnyomás besorolása a mérettől függ (a nagyobb átmérő kisebb nyomási besorolást jelent) A Tri-Clamp csatlakozások nyomásadatai (bar) Üzemi besorolások* (bar) Csőméret OD 1 / 2 & 3 / 4 hüvelyk 1 & 1 1 / 2 hüvelyk 2 hüvelyk 2 1 / 2 hüvelyk 3 hüvelyk 4 hüvelyk 6 hüvelyk 13MHLA (Csavarral a lehető legjobban meghúzva) érték: 20 C érték érték 120 C MHHM (Szárnyas anya meghúzási értéke 2.8 nyomaték Nm) érték érték 20 C érték érték 120 C MHHS (Szárnyas anya meghúzási értéke 2.8 nyomaték Nm) érték érték 20 C érték érték 120 C MHP (Csavarok meghúzási értéke 2.71 nyomaték Nm) érték érték 20 C érték érték 120 C A13MO (1-3" csavarok meghúzási értéke 2.3 Nm., 4"-6" 3.4 nyomaték Nm) érték érték 20 C érték érték 120 C A13MHM (Szárnyas anya meghúzási értéke 2.8 nyomaték Nm) érték érték 20 C érték érték 120 C * Az üzemi besorolások alapja a normál sajtolású Buna-N anyagú tömítések hidrosztatikus tesztjei megfelelően felszerelt szorítóbilincsek, összeszerelt illesztések mellett és lökéshullám mögötti nyomás hiányában. Más típusú és anyagú tömítések szervizeléséhez és magasabb hőmérséklet melletti besorolásokhoz lépjen kapcsolatba az Alfa Lavallal. Valamennyi besorolás a rendszer kapcsolódó alkatrészeitől ésmegfelelőtelepítésüktől függ. A 120 C-nál magasabb hőmérsékletek esetén csak 13MHP bilincsek használatát javasoljuk.

6 Nyomásesési és áramlássebességi görbék Áramlási sebesség ISO 2037 és DIN csövekben Nyomás 100 m ISO 2037 és DIN csövek mellett

7 . ESE00301HU 1507 Bár a jelen dokumentumban szereplő információk helytállóak a kiadás időpontjában, fenntartjuk a jogot az előzetes értesítés nélküli megváltoztatására. Az ALFA LAVAL az Alfa Laval Corporate AB által bejegyzett és tulajdonában lévő védjegy. Alfa Laval Az Alfa Laval elérhetősége Az elérhetőségi adatokat minden ország esetében folyamatosan frissítjük a weboldalunkon. Kérjük, látogasson el a címre, ha közvetlenül szeretne hozzájutni a tájékoztatáshoz.
