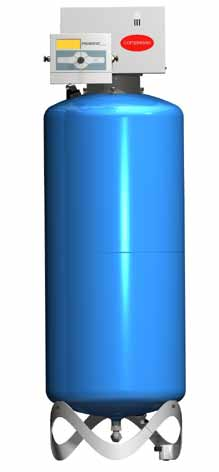

1 Nyomástartó rendszerek kompresszorokkal Compresso Nyomástartó rendszerek kompresszorokkal Nyomástartás & Vízminőség eszabályozás & Szabályozás őmérséklet-szabályozás ENGINEERING AVANTAGE A Compresso egy kompresszoros precíziós nyomástartó berendezés fűtő-, szolár- és hűtővízrendszerekhez. Elsősorban ott alkalmazzák, ahol a kompakt kivitel és a precizitás a fő szempont. A Statico és a Transfero közötti teljesítménytartományban alkalmazható előnyösen.

2 Műszaki ismertető - Tecox Alkalmazási terület: Fűtő-, szolár- és hűtővízrendszerek. EN 12828, EN 12976, ENV szerinti berendezésekhez. Közegek: Nem agresszív és nem mérgező fűtő/hűtő közegek esetén. Fagyálló adalék 50%-ig. Nyomás: Minimálisan megengedett nyomás, min: 0 bar Max. megengedett nyomás, : lásd. az adott termékeknél őmérséklet: Megengedett maximális közeghőmérséklet, TS 70 C Megengedett minimális közeghőmérséklet, TSmin: 5 C Megengedett maximális környezeti hőmérséklet, TU: 40 C Megengedett minimális környezeti hőmérséklet, TU: 5 C A vízutántöltés megengedett maximális közeghőmérséklete, TW: 30 C (CPV, CPV...C) Pontosság: Precíziós nyomástartás ± 0.1 bar. Elektromos feszültség: 230 V/50 z Elektromos csatlakozási teljesítmény: Lásd. az adott termékeknél Védettségi és érintésvedélmi kód: IP a EN IP 22 (C 10...F, CPV, CPV...C) IP 54 (C 20, CX) angnyomásszint: 59 d(a) (C 10...F, CPV, CPV...C) 64 d(a) (C 20) Anyagok: Főbb elemek: acél, réz, alumínium Funkció, erendezés, Jellemzők - raincube vezérlés. Automatikus optimalizálás memóriafunkcióval. - Különösen csendes Silentrun üzemmód. Nyomásoptimalizált indítási mód. - Fillsafe utántöltés-felügyelet. Vezérlési lehetőség Pleno P utántöltőhöz. Kontakt-vízmérő és EN 1717 szerinti A leválasztó tartály SVGW által bevizsgálva (CPV, VPV...C). - Kiváló minőségű fémburkolat (C...F) fogantyúkkal (C10, C20, CPV, CPV...C). - Padlóra állítható (C10, C20, CPV, CPV...C). - Váltóztatható telepítés, elsősorban a primer tartály elé (C10, C20) vagy mellé (C10, C20, CPV, CPV...C) - elytakarékos szerelés a CU vagy CG primer tartályra 800 literig, 6 bar (C 10...F). - Falra szerelhető, integrált tartóval (CX). - Szerelőkészlet a Tecox és a primer tartály levegőoldali összekapcsolásához. A CPV kiegészítő funkciói - Vacusplit porlasztásos gáztalanítás a rendszer- és a pótvíz vákuum-tartályban. - Gáztalanítási programok folyamatos üzemhez és idővezérelt eco időszakos működéshez. - űtési verzió szigeteléssel és páravédelemmel (CPV...C). - Leválasztószelepek a rendszer felé. Szállítás és tárolás: Fagymentes, száraz helyen. Engedélyek: CE-bevizsgált a PE/EP 97/23/EC, 2004/108/EC, 2006/95/EC európai irányelvek követelményei szerint. 2

3 Műszaki ismertető - Tágulási tartályok Alkalmazások: Csak Tecox vezérléssel együtt. Az alkalmazásokat lásd a Tecox vezérlés leírásánál. Közegek: Nem agresszív és nem mérgező fűtő/hűtő közegek esetén. Fagyálló adalék 50%-ig. Nyomás: Minimálisan megengedett nyomás, min: 0 bar Max. megengedett nyomás, : lásd. az adott termékeknél őmérséklet: Megengedett maximális hőmérséklet, TS: 120 C Megengedett minimális hőmérséklet, TSmin: -10 C Megengedett maximális közeghőmérséklet a zsákban, T: 70 C Megengedett minimális közeghőmérséklet a zsákban, Tmin: 5 C Anyagok: Acél. erillium színű. Airproof butil zsák az EN és a Pneumatex gyári szabványa szerint. Funkciók, erendezés, Jellemzők: - Felül légteleníthető zsák, a tartály alján kondenzvízleeresztő. - Sinus gyűrűláb az álló szereléshez (CU, CU...E). lábak az álló szereléshez (CG, CG...E). - Airproof butil (CU, CU...E, CG, CG...E), cserélhető (CG, CG...E). - Endoszkópos vizsgálónyílás a belső vizsgálatokhoz (CU, CU...E). Két karimanyílás a belső vizsgálatokhoz (CG, CG...E). - Korrózióvédő belső bevonat, a zsák minimális kopásának érdekében (CG, CG...E). - Flexibilis cső a vízoldali csatlakozáshoz és avatatlan zárás ellen védett csap, golyós csappal a gyors ürítéséhez (CU, CG). - Flexibilis cső a vízoldali csatlakozáshoz és avatatlan zárás ellen védett csap, golyós csappal a gyors ürítéséhez, szerelőkészlet a tartályok levegőoldali összekapcsolásához (CU...E, CG...E). Szállítás és tárolás: Fagymentes, száraz helyen. Engedélyek: CE típusengedély a PE/EP 97/23/EK szerint. Garancia: Compresso CG, CG...E: 5 év garancia az airproof butil zsákra. Compresso CU, CU... E: 5 év garancia a tartályra. 3

4 Tecbox, Compresso C 10 Cikkek Compresso C 10.1 F Precíziós nyomástartás ± 0.1 bar 1 kompresszor. Szeleptest 1 lefúvató szeleppel és biztonsági szeleppel. T C F , C F 3, , C F , C F , C F , Compresso C 10.1 Precíziós nyomástartás ± 0.1 bar 1 kompresszor. Szeleptest 1 lefúvató szeleppel és biztonsági szeleppel. T C , C , , C , , C , C , Compresso C 10.2 Precíziós nyomástartás ± 0.1 bar 2 kompresszor. Szelepcsoport 2 lefúvató szeleppel és biztonsági szeleppel. Idővezérelt és terhelésfüggő kapcsolás. T C , C , , C , , C , C , T = A készülék mélysége 4

5 Tecbox, Compresso CPV Cikkek Compresso CPV 10.1 Precíziós nyomástartás ± 0.1 bar. Utántöltés. Gáztalanítás 1 kompresszor. Szeleptest 1 lefúvató szeleppel és biztonsági szeleppel. Csatlakozó: belepő (SE) Rp1, kilepő (SA) Rp1, utántöltő (SNS) Rp1/2. front back T Pp VNS [l/h] SE SNS SA CPV ,5-2, , CPV , ,5-3, , CPV , ,5-3, , CPV ,5-4, , Compresso CPV 10.1 C, űtési verzió Szigeteléssel és páravédelemmel. Precíziós nyomástartás ± 0.1 bar. Utántöltő. Gáztalanítás 1 kompresszor. Szeleptest 1 lefúvató szeleppel és biztonsági szeleppel. front back T Pp VNS [l/h] SE SNS SA CPV C ,5-2, , CPV C ,5-3, , CPV C ,5-3, , CPV C ,5-4, , T = A készülék mélysége 5

6 Tecbox, Compresso C 20 Cikkek Compresso C 20.1 Precíziós nyomástartás ± 0.1 bar 1 kompresszor. Szeleptest 1 lefúvató szeleppel és biztonsági szeleppel. Zajvédő burkolattal. T C , C , Compresso C 20.2 Precíziós nyomástartás ± 0.1 bar 2 kompresszor. Szelepcsoport 2 lefúvató szeleppel és biztonsági szeleppel. Idővezérelt és terhelésfüggő kapcsolás. Primer és bővítő modulból áll, mindegyiken zajvédő burkolattal. 1 T C , C , Tecbox, Compresso CX Cikkek Compresso CX Precíziós nyomástartás ± 0.1 bar Olajmentes külső levegőhöz, egy levegő beeresztő és egy levegő kieresztő szeleppel. T CX , CX , CX , T = A készülék mélysége 6

7 Tágulási tartályok Compresso CU Primer tartály. Mérőláb a víztartalom méréséhez. Flexibilis cső a vízoldali csatlakozáshoz és avatatlan zárás ellen védett csap, golyós csappal a gyors ürítéséhez. VN [l] S SW 6 bar () CU Rp1 G3/ CU Rp1 G3/ CU Rp1 G3/ CU Rp1 G3/ CU Rp1 G3/ CU Rp1 G3/ S SW Compresso CU...E ővítőtartály. Flexibilis cső a vízoldali csatlakozáshoz és avatatlan zárás ellen védett csap, gyolyós csappal a gyors ürítéséhez, szerelőkészlet a tartályok levegőoldali összekapcsolásához. VN [l] S SW 6 bar () CU E Rp1 G3/ CU E Rp1 G3/ CU E Rp1 G3/ CU E Rp1 G3/ CU E Rp1 G3/ CU E Rp1 G3/ VN = Névleges térfogat S SW 7

8 Compresso CG Primer tartály. Mérőláb a víztartalom méréséhez. S SW S SW l l * VN [l] ** S SW 6 bar () CG Rp1 G3/ CG Rp1 G3/ CG Rp1 G3/ CG Rp1 1/2 G3/ CG Rp1 1/2 G3/ CG Rp1 1/2 G3/ CG Rp1 1/2 G3/ CG Rp1 1/2 G3/ CG Rp1 1/2 G3/ bar () CG Rp1 G3/ CG Rp1 G3/ CG Rp1 G3/ CG Rp1 1/2 G3/ CG Rp1 1/2 G3/ CG Rp1 1/2 G3/ CG Rp1 1/2 G3/ CG Rp1 1/2 G3/ CG Rp1 1/2 G3/ VN = Névleges térfogat *) 10 bar feletti kivitelek és speciális tartályok külön kérésre. **) Mérettűrés 0 /-100 mm. 8

9 Compresso CG...E ővítőtartály. S S SW SW l l * VN [l] ** S SW 6 bar () CG 300.6E Rp1 G3/ CG 500.6E Rp1 G3/ CG 700.6E Rp1 G3/ CG E Rp1 1/2 G3/ CG E Rp1 1/2 G3/ CG E Rp1 1/2 G3/ CG E Rp1 1/2 G3/ CG E Rp1 1/2 G3/ CG E Rp1 1/2 G3/ bar () CG E Rp1 G3/ CG E Rp1 G3/ CG E Rp1 G3/ CG E Rp1 1/2 G3/ CG E Rp1 1/2 G3/ CG E Rp1 1/2 G3/ CG E Rp1 1/2 G3/ CG E Rp1 1/2 G3/ CG E Rp1 1/2 G3/ VN = Névleges térfogat *) 10 bar feletti kivitelek és speciális tartályok külön kérésre. **) Mérettűrés 0 /-100 mm. 9

10 A vezérlések kiegészítői Kommunikációs modul raincube vezérlésekhez Megengedett maximális környezeti hőmérséklet, TU: 40 C Védettségi és érintésvedélmi kód: IP 54 Elektromos feszültség: 230 V/50 z ComCube C RS 485 adatinterfész a raincube vezérléssel való kommunikációhoz, 6 digitális bemenet a külső, potenciálmentes NO jelek regisztrálásához és kijelzéséhez, 9 potenciálmentes, egyenként paraméterezhető digitális kimenet, mindegyik kimenet külön-külön invertálható. Falra szerelhető, rögzítőelemek az optimális kábelvezetéshez. T C ,5 0, ComCube CA 2 galvanikusan leválasztott 4-20 ma analóg kimenet az épületfelügyeleti rendszerhez történő továbbításra, 2,5 kvac szigetelési feszültség. urkolaton belüli kábelezés, falra szerelhető kivitel. T CA ,5 0, T = A készülék mélysége Szoftverbővítés Kapcsolási változatok mint Master-Slave, párhuzamos kapcsolás a teljesítmény bővítéséhez, vagy 100%-osan redundáns rendszerekhez. Master és Slave általi távkapcsolás lehetséges. A kábelezés a Vevő feladata, az üzembe helyezést a TA ydronics szervízszolgálata végzi. Szerelőkészlettel, leválasztószelepek atecox egységek és a primer tartály levegőoldali kapcsolata felé. Master-Slave MS 2 2 Compresso C 10, C 20 együttműködő üzeme. Master-Slave MS 3 3 Compresso C 10, C 20 együttműködő üzeme. Master-Slave MS 4 4 Compresso C 10, C 20 együttműködő üzeme. MS 2 C MS 3 C MS 4 C Kiegészítő információk Rendszer tervezése:tervezés és kalkuláció adatlap, valamint SelectP! online számítási szoftware. Parancsikonok / feltételek: Tervezés és kalkuláció adatlap. 10

11 11

12 A TA ydronics fenntartja a jelen dokumentumban szereplő termékek, termékleírások, fényképek, ábrák és diagramok előzetes bejelentés vagy indok nélkül történő módosításának jogát. A termékeinkkel és a termékleírásokkal kapcsolatos naprakész információkért látogasson el a internetes oldalra. RSC U Compresso
