Használati utasítás. Univerzális vizsgálólámpa EL-01 Exalight

Átírás

1 7 MEDIROLL Orvostechnikai Kft Debrecen, Postakert u. 10. Tel: (52) , Fax: (52) Használati utasítás Univerzális vizsgálólámpa EL-01 Exalight A készülék gyártási száma: FIGYELEM! A készülék szerzői jog védelmi kategóriák által oltalmazott műszaki megoldásokat és számítógép programot tartalmaz. A számítógép program a MEDIROLL Kft. tulajdonában marad, annak visszafejtése, megváltoztatása, kölcsönbe vagy haszonkölcsönbe adása, a készülékkel összefüggő használaton kívüli felhasználása a MEDIROLL Kft-től kapott írásos engedély nélkül TILOS. A Használati utasítás utolsó felülvizsgálatának dátuma: (3.v.)

2

3 TARTALOMJEGYZÉK Oldal 1. A készülék ismertetése Műszaki adatok Tartozékok Műszaki leírás A készülék biztonságos üzemeltetéséhez tartozó előírások Üzembehelyezési és üzemeltetési előírások Karbantartás, tisztítás Ábra jelölések Csomagolás, szállítás Raktározás Jótállás Melléklet ÜL_73-12_Hasznalati utasitas_el-01 (2016)

4 I. A KÉSZÜLÉK ISMERTETÉSE Ez a Használati utasítás az EL-01 típusú univerzális vizsgálólámpára vonatkozik. A termék gyártója: MEDIROLL Orvostechnikai Kft Debrecen, Postakert u. 10. Tel.: +36/ , Fax: +36/ mediroll@mediroll.hu Internet: / A KÉSZÜLÉK RENDELTETÉSE Az EXALIGHT EL-01 tip. vizsgálólámpa olyan univerzális készülék, mely kivitele folytán lehetővé teszi széleskörű orvosi célú felhasználását (kissebészeti ill. nagysebészeti műtőknél kisegítő, urológiai, nőgyógyászati, stomatológiai, bőrgyógyászati, szemészeti, fül- orr- gége vizsgálatoknál pedig önálló fényforrásként). Előnyösen alkalmazható továbbá állatorvosi műtőkben, kisegítő ill. önálló fényforrásként, valamint kozmetikai és hasonló jellegű szalonokban. A készülék alkalmazásnak ismert ellenjavallata nincs. Felhasználói profil A készüléket a Használati útmutató ismeretében minden egészségügyi szakmai ismeretekkel rendelkező személy kezelheti. Fő jellemzői magas megvilágítási érték, egyenletes hőszegény megvilágítás, nagy mélységélesség, könnyű kezelhetőség és mozgathatóság, megbízható konstrukció. 1.2./ BIZTONSÁGI INTÉZKEDÉSEK Az EL-01 vizsgálólámpa II. érintésvédelmi osztályú, üzembe helyezésnél külön biztonsági intézkedést nem igényel. Kérjük, ügyeljen a következő biztonsági utasítások betartására az esetleges károk elkerülése és az esetleges balesetek megelőzése végett: Ügyeljen arra, hogy a hálózati feszültség megegyezzen a típuscímkén megadott feszültséggel. Ügyeljen arra, hogy a csatlakozó kábel sértetlen legyen. Csak rendeltetésszerű célra használja a készüléket. Tisztítsa rendszeresen a készüléket a karbantartási előírásnak megfelelően. Tárolja a készüléket száraz helyen. Tartsa távol a készüléket hőforrástól, éles tárgyaktól, durva felületektől és győződjön meg a kábel jó állapotáról. Ne használja a készüléket erősen poros környezetben. 2

5 Ne használja a készüléket erősen rázkódó környezetben. A készüléket ne használja olyan környezetben, ahol folyadék ömölhet rá. Ügyeljen a mindenkori környezeti feltételek biztosítására. Figyelem! A hálózati csatlakozás előtt ellenőrizzük a névleges hálózati feszültséget. A készülék üzemi, illetve védőföldelése TILOS! 2. MŰSZAKI ADATOK EC Orvostechnikai Direktíva szerinti eszköz besorolás: I osztály A készülék tervezett élettartama: 10 év Alkalmazott harmonizált szabványok MSZ EN :2015, MSZ EN :2010 MSZ EN :2015, MSZ EN :1999 MSZ EN :2010, MSZ EN 62366:2008 MSZ EN ISO 14971:2013 MSZ EN 980:2008, MSZ EN 1041:2009, MSZ EN ISO : Általános adatok Érintésvédelmi osztály: II. Védettségi fokozat: IP - 20 Hőfoktartományok: - működési: + 15 C + 30 C-ig - szállítási: 40 C + 50 C-ig - raktározási: 40 C + 40 C-ig Relatív páratartalom: 10-75% nem lecsapódó Légnyomás-tartomány: hpa 2.2. Villamos adatok Hálózati feszültség: Névleges feszültség: Égő villamos telj. felvétele: Üzemi áramerősség: EMC Információ: 230 V / 50 Hz 24 V 70 W max.0,3 A A konstrukció 50 Hz-ről működik, és nem tartalmaz olyan elemet, melyek az IEC szabványban megadott tartományban felharmonikus jelkibocsájtó, illetve arra érzékeny alkatrész, így EMC kibocsátás/érzékenység nem értelmezhető. 3 ÜL_73-12_Hasznalati utasitas_el-01 (2016)

6 2.3. Világítástechnikai adatok: Megvilágítás max. értéke (1000 mm-es távolságból 200 mm átmérőjű munkaterület középpontjában): 30 klx - 10 % Működési távolság: - nominál értéke: 1000 mm - tartománya: mm-ig Megvilágított terület: - nominál értéke: 200 mm - tartománya: mm-ig Megvilágítás egyenletessége: Emin : 0,2 E max 2.4. Mechanikai adatok Lámpaegység magassági állíthatósága - min: 970 mm - max: 1850 mm Tömege: max. 11 kg Lámpatest mozgathatósága: 2. ábra szerint 2.5. Egyéb adatok Hálózati csatlakozó kábel - típusa: Müflex 2x0,75 mm 2 - hossza: 5000 mm Fényforrás - típusa: 24 V, 70 W, H7 - élettartama: min.1000 óra 3. TARTOZÉKOK Árban foglalt tartozékok Üvegcsöves olvadóbetét Használati utasítás T 1,25 A (2 db) 1 db Külön rendelhető tartozékok. Az árban foglalt tartozékok további példányai A tartozékok és pótalkatrészek rendelése esetén a megnevezésen kívül közölni kell a készülék gyártási számát. 4

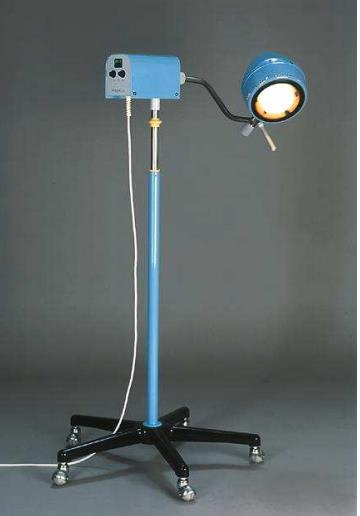

7 4. MŰSZAKI LEÍRÁS EXALIGHT EL-01 tip. univerzális vizsgálólámpa könnyen kezelhető 1 égős gördíthető állványra szerelt készülék /1.ábra/ és az alábbi 2 fő egységből áll: lámpaegység /a/ padlóállvány /b/ Lámpaegység /a/ a lámpatestből /1/, merev karból /7/ és a hálózati tápegységből /8/ áll. A lámpatest /1/ a felső /2/, ill. az alsó /4/ burkolatból, a szerelt fényvető egységből, a fénytörő lemezből /5/, a fogantyúból /6/, a I /9/, a II /10/, szorítóból és működtető gyűrűből /12/ tevődik össze. Padlóállvány /b/ állítható oszlopból /19/ valamint a görgős talpból /13/áll. A készülék elektromos kapcsolási vázlatát a 3. ábra tartalmazza. 5. A KÉSZÜLÉK BIZTONSÁGOS ÜZEMELTETÉSÉHEZ TARTOZÓ ELŐÍRÁSOK Az EL sorozatú orvosi vizsgálólámpa normál felhasználásra szánt lámpatest, normál gyúlékony anyagú felületekre való közvetlen felszerelésre alkalmas. További csatlakozóaljzat-sort vagy hosszabbító vezetéket nem szabad a készülékhez csatlakoztatni! A hálózati tápegység burkolatának a megbontása érintésveszéllyel jár, ezért TILOS! Sérült adapterrel a készüléket üzemeltetni Tilos! A készülék robbanásveszélyes gázok ellen nem védett. Tisztítás, fertőtlenítés során folyadék nem kerülhet a készülékbe, illetve tartozékaiba! Az EXALIGHT EL-01 tip. univerzális vizsgálólámpa biztonságos üzemeltetéséhez az alábbi feltételeket kell biztosítani: a lámpatestnek /1/ és karnak /7/ minden beállított helyzetben meg kell állnia az I /9/ és II /10/ szorítók rögzítése biztonságos kell, hogy legyen Kezelőszervek, csatlakozások elhelyezése, ismertetése Az EXALIGHT EL-01 tip. univerzális vizsgálólámpa kezelőszervei az alábbiak: szorító I /9/ : biztosítja a lámpatest /1/ megfelelő rögzítését a merev karhoz /7/. szorító II /10/: biztosítja a merev kar /7/ megfelelő rögzítését a hálózati tápegységhez /8/. fogantyú /6/: biztosítja a lámpatest /1/ megfelelő irányú beállítását 5 hálózati kapcsoló /14/: a hálózati tápegység ki-be kapcsolását és a fényerő átkapcsolását szolgálja ÜL_73-12_Hasznalati utasitas_el-01 (2016)

8 Csatlakozás: hálózati csatlakozó kábel /15/: biztosítja a készülék működéséhez szükséges váltóáramú hálózati feszültséget 6. ÜZEMBE HELYEZÉSI ÉS ÜZEMELTETÉSI ELŐÍRÁSOK 6.1. Üzembehelyezés A vizsgálólámpát kicsomagolása és az esetleges szennyeződések eltávolítása után az alábbiak szerint szereljük össze és helyezzük üzembe: a görgős talpra /13/ ráhelyezzük az állítható oszlopot /16/, majd rögzítjük a csavar /17/ segítségével, a lámpaegységet /a/ ráhelyezzük az oszlopra /12/, és egy M5-ös csavarral /11/ rögzítjük. Figyelem! Amennyiben összeszerelés után az állítható oszlop nem működik egy erőteljes rántással a felső véghelyzetbe kell állítani, ezután jól működik Üzemeltetés /kezelési javaslat/ A vizsgálólámpa kezelése nagyon egyszerű, külön szakértelmet nem igényel. A készüléket összeszerelése után a célnak megfelelően lehet üzemeltetni. A készülék üzemeltetése az alábbiak szerint történik a lámpatest /1/ megfelelő irányú beállítása, a fogantyú /6/ segítségével érhető el, az oszlop magasság állítása a működtető gyűrű megemelésével lehetséges. Figyelem! Az oszlop magasság állításánál a lámpaegységet fogni ill. emelni kell! a hálózati csatlakozó kábel /15/ csatlakoztatása a konnektorhoz, a hálózati kapcsoló /14/ bekapcsolása. A lámpaegység /a/ és lámpatest /1/ mozgatása a 2. ábra alapján történik. Figyelem! A készüléket a mechanikai ráhatásoktól óvni kell! A lámpa lejtőn történő mozgatásakor ill. küszöbön való áttolásakor fokozott figyelemmel kell eljárni az esetleges felborulás miatt. Működésközben a lámpafejét és a tápegységet letakarni TILOS! A készülék kikapcsolása a hálózati kapcsoló /14/ lekapcsolásával, feszültségmentesítése a hálózati csatlakozó aljzatból való kihúzásával történik. 6

9 6.3. Jelölések, jelzések, feliratok A készülék lámpaestén elhelyezett adattábla tartalmazza a gyártó nevét, telephelyét, a készülék típusát, sorozatszámát, tápfeszültségét, és a felvett teljesítményt. Az adattálán látható, illetve a dokumentációban alkalmazott szimbólumok jelentése: Kettős szigetelés jele (IEC szerint) a 93/42 EU Direktívának (4/2009. (III.17) EüM rend.) való megfelelőség jele A készülék gyártója A készülék egyedi azonosító száma (serial number) Használat előtt a Kezelési útmutatót el kell olvasni. Ez a szimbólum jelzi, hogy a kiselejtezett terméket újrahasznosítás és újrafelhasználás céljából szelektív gyűjtőtelepen, illetve a gyártónál kell leadni. Ennek elmulasztásával a környezetet veszélyeztetheti. 7 ÜL_73-12_Hasznalati utasitas_el-01 (2016)

10 7. KARBANTARTÁS, TISZTÍTÁS A vizsgálólámpa különleges karbantartást nem igényel, kivéve a rendszeres tisztítást. Égő csere esetén, /amely csak a lámpa feszültség mentesítése után történhet/ az alábbiakat kell elvégezni: 2 db rögzítő csavar /3/ kioldása a felső búra levétele az égő kiemelése az égőtartó foglalatból az új égő behelyezése és rögzítése a foglalatba a felsőburkolat vissza helyezése és rögzítése 2db csavar /3/ segítségével Tisztítás, fertőtlenítés: Minden esetben csak az üzemen kívüli, a hálózatról leválasztott készülék tisztítható, fertőtleníthető! A készülék külső burkolata, kezelő szervei időközönként fertőtlenítő oldattal tisztítandók, fertőtleníthetők. Az intézményben szokásos fertőtlenítőszerek alkalmazhatók, az oldat ne tartalmazzon aktív klór, fenol, vagy formaldehid alkotórészeket. Ha nem ismerjük a tisztító agyag hatását, akkor mindig egy kis felületen végezzünk próbatisztítást, és ha nem észlelünk elváltozást, csak akkor folytassuk! Az oldatba tiszta, csak erre a célra használt tisztító kendőt mártunk, majd enyhén nedvesen ezzel a fertőtlenítendő felület egyenletesen jól átdörzsöljük. Ügyeljen, hogy folyadék ne folyhasson be a berendezés belsejébe. A tisztítás után közvetlenül a készüléket ne helyezzük áram alá, javasolt legalább egy órás száradási idő! Javítás: A vizsgálólámpa meghibásodása esetén - égő és a biztosíték csere kivételével - a javítást csak a gyártó végezheti. Rendellenes működés esetén a készüléket azonnal ki kell kapcsolni és szakemberrel felül kell vizsgáltatni. A kapcsolási rajzok, alkatrészjegyzékek a gyártó telephelyén hozzáférhető a karbantartást végző részére. 8. ÁBRA JELÖLÉSEK a - lámpaegység b - padlóállvány 1 - lámpatest 11 - M5 csavar 2 - felső búra 12 - működtető gyűrű 3 - rögzítő csavar 13 - görgős talp 4 - alsó búra 14 - hálózati és fényerő váltó kapcsoló 5 - fénykiegyenlítő lem hálózati kábel 6 - fogantyú 16 - rögzítő csavar 7 - merev kar 17 - állítható oszlop 8 - hálózati tápegység 9 - szorító I 10 - szorító II 8

11 9. CSOMAGOLÁS, SZÁLLÍTÁS Vigyázat, a termék törékeny! A készülék gyártó általi csomagolásban szállítandó, a 2.1. pontban megadott körülmények mellett. Szállítás után ellenőrizzük a csomagolás épségét. Ha a csomagolás sérült, értesítsük a fuvarozót, a Mediroll Kft-t vagy annak képviselőjét! 10. RAKTÁROZÁS, TÁROLÁS A vizsgálólámpát - 40 C C hőmérsékleti tartományon belül, legfeljebb 75 %-os relatív nedvesség tartalmú, szennyezetlen légtérben kell az eredeti, bontatlan csomagolásban tárolni különböző mechanikai és egyéb behatásoktól védeni. Amennyiben a tárolás a szélsőséges hőmérsékleten történik, fontos, hogy üzembe helyezés előtt a készüléket saját csomagolásában néhány óráig a felhasználási hely hőmérsékletén tároljuk. 11. JÓTÁLLÁS A gyártó a Használati utasításban foglaltak betartása esetén jótállást vállal. Belföldi szállítás esetén a jótállás időtartama a felhasználó számára történő értékesítéstől számított 24 hónap. A jelen jótállás nem érvényes, és az MEDIROLL Kft. nem vállal felelősséget olyan EL-01 termékek vásárlásából vagy használatából eredő veszteségek esetén, amelyek: javítását nem a MEDIROLL Kft. végezte; olyan módon lettek módosítva, amely a gyártó szer int hatással van annak stabilitására vagy megbízhatóságára; használata nem a rendeltetésének megfelelően vagy gondatlanul történt, amelyeket baleset ért (pl. felborult), vagy amelynek sorozatszámát módosították, olvashatatlanná tették vagy eltávolították. A termék megfelel az 4/2009 (III.17.) EüM rendelet 1. Melléklete szerinti Alapvető követelményeknek, az alkalmazott szabványok előírásainak és a gyártó által megadott műszaki specifikációnak. A készülék CE jelöléssel van ellátva. Figyelem! A készülékkel kapcsolatos reklamáció, javítás igénye vagy pótalkatrész rendelés esetén kérjük a készülékhez külön lapon mellékelt Minőségi Bizonyítvány és Garancialevél számát, értékesítés idejét és a El-01 tip. univerzális vizsgálólámpa gyári számát feltüntetni! 9 ÜL_73-12_Hasznalati utasitas_el-01 (2016)

12 12. MELLÉKLET 1.ábra: Univerzális vizsgálólámpa. Típus: EL-01 2.ábra: Méret és mozgathatósági adatok 3.ábra: Elvi villamos kapcsolási vázlat 4.ábra: El-01 fali kivitel Minőségi Bizonyítvány és Garancialevél (külön lapon). 10

13 11 ÜL_73-12_Hasznalati utasitas_el-01 (2016)

14 12

15 13 ÜL_73-12_Hasznalati utasitas_el-01 (2016)

16 UNIVERZÉLIS VIZSGÁLÓLÁMPA EXALIGHT EL-01 fali kivitel Az EL-01 típusú fali vizsgálólámpa könnyen kezelhető, falra szerelhető készülék. A készülék felépítése és mozgathatósága az alábbi ábrán látható: A fali tartó 2 db dübel és csavar (4) segítségével rögzíthető a falra. A vízszintes ker felhelyezése után a falikar az M8-as csavar (3) segítségével rögzíthető. A rögzítő csavarok nyílása a műanyag lezáró dugóval (5) zárható le. A vízszintes kar mozgathatósága és rögzítése a marokcsavarral (2) lehetséges. A készüléket a csonkra helyezve az M5-ös csavarral (1) rögzíthetjük. 4.ábra EL-01 fali kivitel 14
