Hidraulikus tápegysség NG160 NG300 méretben

Átírás

1

2 Hidraulikus tápegysség NG160 NG300 méretben 1 2 (3) 4 1. Villanymotor 2. Harang 3. Tengelykapcsoló 4. Szivattyú 5. Szeleptömb szelepekkel 6. Mellékáramköri szûrés, hûtés (villanymotor, tengelykapcsoló, szivattyú, harang, visszafolyóági szûrõ, olaj-, víz hûtõ) 7. Levegõszûrõs felöntõ 8. Visszafolyóági szûrõ 9. Hõfokkapcsoló 10. Víz-olaj hûtõ

3 Tartalomjegyzék 3 1, Az NG100-NG1000 építési nagyságú tápegységek alkalmazhatósága , A Jankovits Hidraulika Kft. által tervezett és kivitelezett tápegységek elõnyei Optimális bevitt villamos teljesítmény Energiatakarékos üzemeltetés Zajszegény mûködés HLP, HFC, HFD és szintetikus élelmiszeripari olajokhoz is alkalmas kialakítások , A tápegységek általános felépítése A szivattyú-villanymotor egység felépítése Az alapmodellek felépítése , NG függleges tengely építés befoglaló méretei , NG vízszintes tengely építés befoglaló méretei , Vezérlés , Kiegészítõk A kiegészítõkkel felszerelt hidraulikus tápegységek kialakítása levegõ-olaj hûtõvel A kiegészítõkkel felszerelt hidraulikus tápegységek kialakítása víz-olaj hûtõvel , Karbantartás, üzemeltetés , Egyéb egyedileg épített megoldások , Bizonylatolás, dokumentációk , Szolgáltatások , Kapcsolatfelvétel menete... 15

4 4 1, Az NG100-NG1000 építési nagyságú tápegységek alkalmazhatósága A Jankovits Hidraulika Kft acél tartályos tápegységeit közepes szállítási térfogatú közepes teljesítményû felhasználási területekre ajánljuk: egyszerûbb, és bonyolultabb automatizálási célokra tartós üzemeltetésre közepes olajmennyiséget igénylõ berendezésekhez relatív közepes teljesítményû alkalmazásokra 2, A Jankovits Hidraulika Kft. által tervezett és kivitelezett tápegységek elõnyei A Jankovits Hidraulika Kft szakemberei minden gyártás esetében az ügyféllel egyeztetve megvizsgálja és egyedileg tervezi, optimalizálja a hidraulikus tápegység és a hozzá tartozó vezérlõegység felépítését. Az optimalizálás eredményei a következõk lehetnek: Optimális bevitt villamos teljesítmény Energiatakarékos üzem, alacsony meddõ teljesítménnyel Zajszegény mûködés HLP, HFC, HFD és szintetikus élelmiszeripari olajokhoz is alkalmas kialakítások A tápegységek moduláris felépítése biztosítja a kiegészítõk utólagos beépítését, a hidraulikus szeleprendszer variálhatóságát. 2.1 Optimális bevitt villamos teljesítmény Az igény beérkezése után a Jankovits Hidraulika Kft szakemberei számításokat végeznek az Ügyfél által megadott paraméterek alapján. A számításkor a rendszer teljesítményigényébõl indulunk ki, majd a teljes hidraulikus kör hatásfokának figyelembevételével határozzuk meg a szivattyút hajtó villanymotor nagyságát, valamint olyan logikai kapcsolásokat készítünk, melyekkel szintén energia takarítható meg (differenciál kapcsolás, hidroakkumulátoros rendszer). Az olajáramlási keresztmetszetek helyes méretezése (nyomó-, visszafolyó ágak, munkaágak), és a beépített szelepek építési mérete is jelentõs megtakarítási forrás. A gondos számításokkal elkerülhetõ a tápegységbe bevitt villamos teljesítmény túlméretezése, miáltal csökken a rendszerbe bevitt meddõ teljesítmény. A tervezés eredményeként, egyes esetekben elkerülhetõ a költséges olajhûtõk beszerelése, valamint az Ügyfél energiaköltségei is jelentõsen kisebbek lehetnek. Ezáltal a hidraulikus tápegységeink megfelelnek a mai gépekkel szemben támasztott szigorú energetikai követelményeknek. 2.2 Energiatakarékos üzemeltetés A mai ipari berendezéseknél már nem elegendõ a megfelelõ funkcionalitás, üzembiztonság. Az egyre dráguló energiaforrások mellett rendkívül nagy hangsúlyt fektetnek a felhasználók az energiatakarékos üzemeltetésre. Nincs ez máshogy a hidraulikus rendszereknél sem, ahol egyre szigorodnak mind a környezetvédelmi elõírások, mind az ügyfelek elvárásai. A mai elektrohidraulikus szabályzórendszerekkel, jelentõsen kisebb energiaveszteséggel lehet elõállítani a berendezések ellátásához szükséges hidraulikus teljesítményt.

5 A hidraulikus tápegységeket energiafelhasználásuk szerint a következõ csoportokba sorolhatjuk: a tápegység konstans szivattyúval szerelt állítható nyomáshatároló szeleppel. Ennek a megoldásnak a hatásfoka viszonylag alacsony, a szivattyú által termelt és a rendszer által fel nem használt energia a nyomáshatároló szelepen keresztül hõ formájában távozik az olajtartályba. Elõnye, hogy az egyszeri beruházási költség alacsony, jól méretezett hidraulikus kör esetén a munkavégzéskor keletkezõ veszteségi teljesítmény kis értéken tartható. Hátránya, hogy az aszinkron motorok óránkénti maximális indításának száma korlátozza a szivattyú be-kikapcsolásának számát, így általában akkor is táplálni kell a villanymotort, ha a rendszer nem kíván hidraulikus energiaellátást. Ennek eredménye, hogy a rendszer összhatásfoka alacsony. Cikluson belüli nagy folyadékáram ingadozások esetén a tápegység hõterhelése jelentõs, ami költséges hûtõrendszer kiépítését kívánja. Alkalmazása: olyan kis kihasználtságú hidraulikus berendezéseknél, ahol a tápegység idõbeli kihasználtsága 15%-nál alacsonyabb, valamint szakaszos üzemeltetés esetén A tápegység szabályzott szivattyúval szerelt, esetlegesen proporcionális nyomásállítási lehetõséggel. A tápegység hatásfoka magasabb a konstans szivattyúnál, viszont a szivattyú hõtermelése a résolaj ágon jelentõs. Elõnye, hogy a szabályzott szivattyú jól tervezett és kivitelezett hidraulikus rendszer mellett csak a mindenkori teljesítményigénynek megfelelõ folyadékmennyiséget szállít, így a munkavégzéskor keletkezõ hidraulikus és villamos veszteségi teljesítmény alacsony, javul a rendszer összhatásfoka. A hatásfok javulása energia megtakarítást jelent, mellyel az egyszeri beruházási költség megtérül. Teljesítményszabályzott szivattyú esetén jelentõsen csökkenthetõ a villanymotor mérete. Hátránya, hogy a hagyományos konstans szivattyúkhoz képest drága megoldás, valamint az aszinkron motorok óránkénti maximális indításának száma korlátozza a szivattyú be-kikapcsolásának számát, így általában akkor is táplálni kell a villanymotort, ha a rendszer nem kíván hidraulikus energiaellátást. Alkalmazása: folyamatosan változó folyadékigényû hidraulikus rendszereknél, bonyolult automatizálási folyamatoknál A tápegység konstans szivattyúval szerelt, de a villanymotor tápellátását frekvenciaváltó berendezés szabályozza. A szivattyút kiviteltõl függõen szinte a teljes fordulatszám-tartományban lehet használni, így a folyadékszállítás mindig a rendszer igényeihez állítható. A rendszernek csak elõnyeit lehet sorolni, és a mai energiafelhasználási követelményeknek ez a megoldás felel meg leginkább: Konstans szivattyúval szerelt, mely mûködési elvtõl függõen rendkívül költséghatékony megoldás, már az egyszeri beruházási költség is alacsony a kis építési méreteknél A hidraulikus körbõl elhagyhatók a drága térfogatáram szabályzó szelepek A frekvenciaváltó lágyindítás funkciója fokozatosan futtatja fel a villanymotor fordulatszámát, ezzel nagymértékben meghosszabbítja a villamos és hidraulikus elemek élettartamát A frekvenciaváltós hajtás utólagosan viszonylag kis átalakítással kiválthatja a normál nem szabályzott szivattyúhajtásokat Hátránya, hogy ebben az építési kategóriában a frekvenciaváltó költsége összemérhetõ a szabályzott szivattyú árával, és már mérlegelni kell, hogy az alkalmazás megkívánja-e a bonyolultabb vezérlést. 5

6 6 A frekvenciaváltós hajtás legfontosabb elõnye az energiatakarékosság. A vezérléssel már a villanymotorba bevitt teljesítmény szabályozva van, ezzel nagyságrenddel csökkenthetõk az energiaköltségek. A szivattyú szállítási térfogatát a forgási sebessége határozza meg, így fokozatmentesen állíthatók a különbözõ funkciók sebességi értékei, valamint tehermentes üzemben a villanymotor leállítható, ezzel a teljes munkaciklusban mért meddõ teljesítmény minimálisra csökkenthetõ. A csökkentett fordulatszám (terhelés esetén) csökkenti a közeg hõbevitelét. A hûtésnek így késõbb kell bekapcsolnia és tartós üzemmódban is jelentõsen kevesebb energiát és hûtõközeget (víz, levegõ) kell felhasználnia. Ez csökkenti a hûtõrendszerek nagyságát és mindemellett növeli az energiatakarékosság hatékonyságát. A rendszer egyszerûsödésével a vezérlõrendszerre szánt többletráfordítás rövid idõn belül megtérül. Ez érvényes a régebbi konstans tápegység fordulatszám-változtatható szivattyúegységgel történõ cseréjére is. A tényleges megtakarítás a ciklus jelleggörbéjétõl illetve a bevitt teljesítménytõl függ. Rendszerint a fordulatszám-változtatható szivatytyúegységekkel 30-70%-os megtakarítás érhetõ el a nem szabályzott tápegységekkel szemben. A beruházásnál nagyon fontos átfogóan tanulmányozni, elõzetes számításokat végezni a gépegység életciklusában felmerülõ költségeket, mert tanulmányok szerint a költségek csupán 10%-át teszi ki a gép egyszeri beszerzési költsége. Az életciklus folyamán felmerülõ költségek legnagyobb hányadát a berendezés energiafogyasztása teszi ki. Ebbõl következik, hogy minimális beruházási többlettel lényeges megtakarítást lehet elérni globálisan a teljes életciklust tekintve. 2.3 Zajszegény mûködés A Jankovits Hidraulika Kft fejlesztései az energiatakarékosságon túl nagy hangsúlyt fektet a tápegységek zajterhelésének csökkentésére. A zajszint nagymértékben függ az alkalmazott hidraulikaszivattyú mûködéi elvétõl, annak meghajtásától. A legegyszerûbb zajszint csökkentõ megoldás, hogy a szivattyút alacsony fordulatszámon 6 pólusú aszinkron villanymotorral hajtjuk meg. Az elv egyszerû, és minimális költségemelkedéssel jár. Az alacsony zajszintet a megfelelõ szivattyú kiválasztásával is elérhetjük. Alacsony egyenlõtlenségi fokú szivattyút választva minimálisra csökkenthetõ a tápegységek zajkibocsájtása. Ilyen szivatytyúk a palettánkon a lapátos és belsõ fogazású szivattyúk, de igény szerint csavarszivattyú beépítése is megoldható. Ezeket a szivattyúkat nagy fordulatszám tartományokon belül lehet alkalmazni, így a legmegfelelõbb alapját nyújtja egy frekvenciaváltós elektrohidraulikus hajtásnak. Ezzel a megoldással lehet ötvözni az energiatakarékosságot és az alacsony zajszintet. 2.4 HLP, HFC, HFD és szintetikus élelmiszeripari olajokhoz is alkalmas kialakítások A Jankovits Hidraulika Kft. a piacon fellelhetõ hidraulikafolyadékok többségére tud megoldást, a normál ásványi olajtól (HLP) a tûzálló szintetikus észterig (HFD). A folyadék típusáról elõzetes egyezetés szükséges.

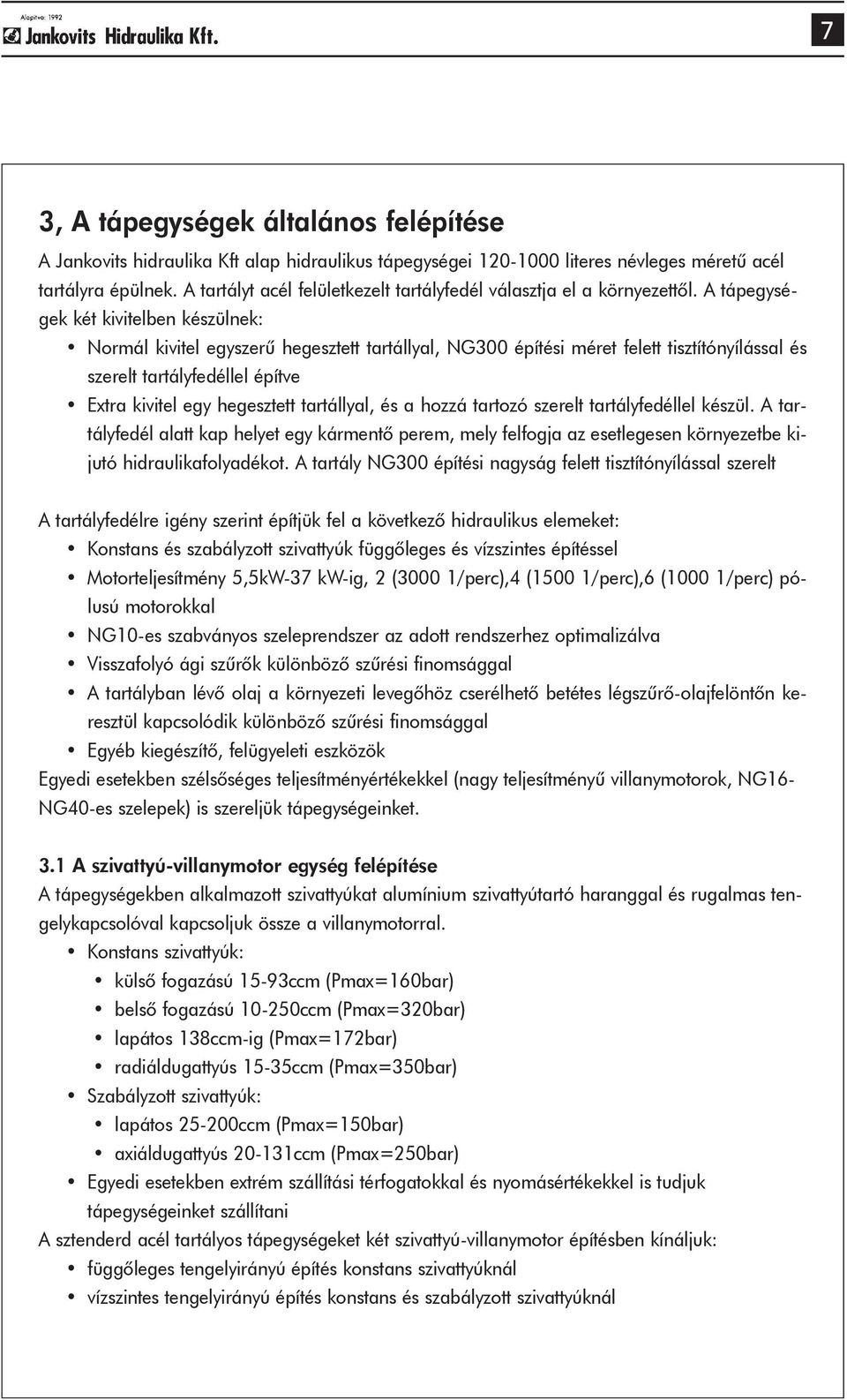

7 7 3, A tápegységek általános felépítése A Jankovits hidraulika Kft alap hidraulikus tápegységei literes névleges méretû acél tartályra épülnek. A tartályt acél felületkezelt tartályfedél választja el a környezettõl. A tápegységek két kivitelben készülnek: Normál kivitel egyszerû hegesztett tartállyal, NG300 építési méret felett tisztítónyílással és szerelt tartályfedéllel építve Extra kivitel egy hegesztett tartállyal, és a hozzá tartozó szerelt tartályfedéllel készül. A tartályfedél alatt kap helyet egy kármentõ perem, mely felfogja az esetlegesen környezetbe kijutó hidraulikafolyadékot. A tartály NG300 építési nagyság felett tisztítónyílással szerelt A tartályfedélre igény szerint építjük fel a következõ hidraulikus elemeket: Konstans és szabályzott szivattyúk függõleges és vízszintes építéssel Motorteljesítmény 5,5kW-37 kw-ig, 2 (3000 1/perc),4 (1500 1/perc),6 (1000 1/perc) pólusú motorokkal NG10-es szabványos szeleprendszer az adott rendszerhez optimalizálva Visszafolyó ági szûrõk különbözõ szûrési finomsággal A tartályban lévõ olaj a környezeti levegõhöz cserélhetõ betétes légszûrõ-olajfelöntõn keresztül kapcsolódik különbözõ szûrési finomsággal Egyéb kiegészítõ, felügyeleti eszközök Egyedi esetekben szélsõséges teljesítményértékekkel (nagy teljesítményû villanymotorok, NG16- NG40-es szelepek) is szereljük tápegységeinket. 3.1 A szivattyú-villanymotor egység felépítése A tápegységekben alkalmazott szivattyúkat alumínium szivattyútartó haranggal és rugalmas tengelykapcsolóval kapcsoljuk össze a villanymotorral. Konstans szivattyúk: külsõ fogazású 15-93ccm (Pmax=160bar) belsõ fogazású ccm (Pmax=320bar) lapátos 138ccm-ig (Pmax=172bar) radiáldugattyús 15-35ccm (Pmax=350bar) Szabályzott szivattyúk: lapátos ccm (Pmax=150bar) axiáldugattyús ccm (Pmax=250bar) Egyedi esetekben extrém szállítási térfogatokkal és nyomásértékekkel is tudjuk tápegységeinket szállítani A sztenderd acél tartályos tápegységeket két szivattyú-villanymotor építésben kínáljuk: függõleges tengelyirányú építés konstans szivattyúknál vízszintes tengelyirányú építés konstans és szabályzott szivattyúknál

8 8 3.2 Az alapmodellek felépítése A két hidraulikus kapcsolási rajzon a Jankovits Hidraulika Kft által tervezett és kivitelezett függõleges és vízszintes építésû alap hidraulikus tápegység kapcsolási rajza látható. Függõleges építésû alap tápegység kapcsolása 13. Manométer 12. Tehermentesítõ szelep 11. Olajszint jelzõ 10. Olajfelöntõ levegõszûrõvel 9. Tartály 8. Visszafolyóági szûrõ 7. Szelepblokk 6. Visszacsapó szelep 5. Elasztikus tömlõ 4. Tengelykapcsoló 3. Konstans szivattyú 2. Szivattyútartó harang 1. Villanymotor Vízszintes építésû alap tápegység kapcsolása 12. Manométer 11. Olajszint jelzõ 10. Olajfelöntõ levegõszûrõvel 9. Tartály 8. Visszafolyóági szûrõ 7. Tisztítónyílás 6. Visszacsapó szelep 5. Szabályzott szivattyú 4. Tengelykapcsoló 3. Szivattyútartó harang 2. Csillapító talp 1. Villanymotor

9 9 4, NG függõleges tengelyû építés befoglaló méretei Az ábrák segítenek eligazodni az egyes építési méretek közti méretbeli eltérések között. Az ábrákon kívül mérnök kollégáink állnak rendelkezésükre az esetlegesen szükséges további méretek megadásában. A tételszámok megegyeznek a 3.2-es pontban feltüntetett számozással. Lemeztartályos függõleges építésû alap hidraulikus tápegység beépítési méretei Építési nagyság NG120 NG160 NG250 NG300 NG400 NG630 NG1000 Maximum motor- 7,5kW 11kW 15kW 22kW 30kW *** *** teljesítnény A1 [mm] A2 [mm] B1 [mm] B2 [mm] H1 [mm] H2 [mm] *** *** K [mm] ***Az információ csak a vevõvel egyeztetve

10 10 5, NG vízszintes tengelyû építés befoglaló méretei Lemeztartályos vízszintes építésû alap hidraulikus tápegység beépítési méretei Építési nagyság NG120 NG160 NG250 NG300 NG400 NG630 NG1000 Maximum motor- 7,5kW 11kW 15kW 22kW 30kW *** *** teljesítnény A1 [mm] A2 [mm] B1 [mm] B2 [mm] H1 [mm] H2 [mm] *** *** K [mm] ***Az információ csak a vevõvel egyeztetve

11 6, Vezérlés A nyomás és olajáram megfelelõ irányítására a sztenderd hidraulikus tápegységeknél egységesített NG10-es építési nagyságú szelepblokkokat használunk annyi út-, áram-, és nyomásszeleppel, amennyit a funkció megkíván. A szelepblokk kínálat 1-10 szelephelyig terjed. A szelepblokk tartalmazza a biztonsági nyomáshatároló szelepet is. A szelepek között az egyszerû útszelepektõl kezdve a proporcionális nyomás és áramlásszelepeken keresztül a precíziós áramlásszelepekig szinte minden alkalmazásra van megoldás. A szelepblokkot maximum 120liter/perc névleges átfolyási mennyiségig alkalmazzuk, az e feletti szállítási térfogatnál már nagyobb keresztmetszetek alkalmazhatók. Az átfolyási keresztmetszetek pontos méretezését minden esetben mérnökcsapatunk végzi. Elõnyök: Egyszerû, átlátható moduláris felépítés Jól variálható szeleprendszer nagy termékpaletta az egyes szendvicselemes kiegészítõkbõl rendkívül széles felhasználhatóság nagymértékû megbízhatóság A rendszer fejlesztéséhez nincs szükség a teljes tápegység cseréjére, egyszerûen bõvíthetõ további funkciókkal A szelepblokk a tartályfedélen kerül elhelyezésre, melybe elasztikus tömlõn keresztül csatlakozik a szivattyú és acél horganyzott csövön keresztül a visszafolyó ági szûrõ. A beépített szelepeket LED visszajelzésû szelepcsatlakozókkal szereljük fel. A szelepblokk tetején kap helyet a nyomásmérõ óra. 11

12 12 7, Kiegészítõk Bonyolultabb automatizálási rendszereknél és felügyeleti rendszereknél a kiegészítõk beépítése mûszakilag szükséges. A kiegészítõk egyszerûsítik a karbantartást, védik a drága hidraulikus elemeket az idõ elõtti elhasználódástól, és a rendeltetéstõl eltérõ használattól. A kiegészítõk közé soroljuk a nyomástartó edényeket is (hidroakkumulátorok), melynek felhasználási köre rendkívül széles. A Jankovits Hidraulika Kft tápegységein az egyes kiegészítõk felszerelési pontjai elõkészítettek, utólagos beszerelésükhöz nincs szükség a tápegység szétszerelésére, átalakítására. Ezzel a moduláris rendszerrel egyszerûen szerelhetõk fel az következõ kiegészítõk: elektromos szintkapcsoló több kapcsolási ponttal, nyitó/záró érintkezõkkel elektromos szintszenzor analóg kimenettel hõfokkapcsoló beállítható kapcsolási ponttal hõfokszenzor analóg kimenettel elektromos szûrõ eltömõdés jelzõ elõjelzéssel és fõjelzéssel nyitó/záró érintkezõkkel nyomásszenzorok analóg kimenettel, digitális kijelzõvel programozható kapcsolási pontokkal nyomáskapcsolók LED visszajelzésû csatlakozóval hidroakkumulátor 4-50liter tároló kapacitásig, 330 bar üzemi nyomásig Mellékáramköri szûrõ-hûtõ szivattyúegységek levegõ-olaj hûtõ elektromos ventillátorhajtással és hûtõtestbe épített hõmérséklet kapcsolóval víz-olaj hûtõ proporcionális szabályzású termosztatikus szeleppel merülõ fûtõtest beépített termosztáttal olajfogó kármentõ tálca A szükséges kiegészítõk méretezését minden esetben mérnökeink végzik az elõre egyeztetett üzemeltetési körülmények és ciklusidõk figyelembevételével. 12. Manométer 11. Olajszint jelzõ 10. Olajfelöntõ levegõszûrõvel 9. Tartály 8. Visszafolyóági szûrõ 7. Tisztítónyílás 6. Visszacsapó szelep 5. Szabályozott szivattyú 4. Tengelykapcsoló 3. Szivattyútartó harang 2. Csillapító talp 1. Villanymotor 18. Hõmérséklet kapcsoló 17. Akkumulátor védõtömb 16. Kijelzõs nyomáskapcsoló 15. Hidro akkumulátor 14. Szelepblokk 13. Arányos szelep 21. Olajszint kapcsoló 20. Levegõ-olaj hõcserélõ 19. Keringetõ szivattyú

13 A kiegészítõkkel felszerelt hidraulikus tápegységek kialakítása levegõ-olaj hûtõvel 7.2 A kiegészítõkkel felszerelt hidraulikus tápegységek kialakítása víz-olaj hûtõvel

14 14 8, Karbantartás, Üzemeltetés A hidraulikus rendszerek megbízható, hosszú élettartamú mûködésének két alapfeltétele az üzemeltetési feltételekhez méretezett szûrõ és hûtõrendszer. A tápegységeinkben nagyteljesítményû szûrõket alkalmazunk általánosságban 10mikron szûrési finomsággal, melyek β x 200 szennyezõdés-kiválasztási képességûek. A tápegységek tervezésénél törekszünk, hogy az NG tápegységeknél 30 percenként a teljes olajmennyiséget egyszer megforgassuk, átszûrjük a tápegységbe épített olajszûrõvel. A munkahengerek által keltett olajszint ingadozás követésére cserélhetõ betétes levegõszûrõket alkalmazunk, általánosságban 3 mikron szûrési finomsággal. A levegõztetõ szûrõket olyan különleges kialakítású szûrõbetéttel is szállítjuk, mely kicsapatja az olajtartályban keletkezõ olajgõzöket, így védve a környezetet és az emberi egészséget. A hidraulikus rendszer igény szerint szállítható szendvicselemes szûrõkkel, melyek a szennyezõdésekre rendkívül érzékeny szervo-technikában jelent elõnyt. A hidraulikafolyadék temperálása is rendkívül fontos a hidraulikus rendszer tömítõelemeinek és kopó alkatrészeinek hosszú élettartamához. Tápegységeinknél törekszünk, hogy ásványi olaj esetén C, míg víz-glikol esetén 40 C maximális tartályhõmérsékletet biztosítsunk. Ehhez levegõ-olaj és víz-olaj hûtõk nagy termékpalettája áll rendelkezésünkre. 9, Egyéb egyedileg épített megoldások: Mindig a legoptimálisabb megoldást kínáljuk problémájának megoldására, így egyedi esetekben az alap felépítésû hidraulikus aggregátoktól eltérõ kapcsolásokat is megoldunk: ikerszivattyú nyomáslekapcsoló szeleppel mellékáramköri szûrés-hûtés akkumulátor töltõ kör kiépítése akkumulátortöltõ szeleppel kézi szivattyú vészmûködtetõ körök kiépítéséhez kézi karos szelepek felszerelése a tápegységre villamos kapcsolószekrény a tápegységre szerelve, vagy külön komplett rendszerhez vezérlés kiépítése 10, Bizonylatolás, dokumentációk Minden általunk tervezett és kivitelezett tápegységhez igény szerint gépkönyvet készítünk, mely tartalmazza az alábbi dokumentációkat: Hidraulikus kapcsolási rajz darabjegyzékkel EK-nyilatkozat Tervezõi-kivitelezõi nyilatkozat Katalóguslapok Mûszaki, karbantartási leírás

15 15 11, Szolgáltatások A tápegységek tervezésén és gyártásán kívül széleskörû mérnöki és szervizszolgáltatással állunk ügyfeleink rendelkezésére. A Megrendelõ a következõ szolgáltatásokat veheti igénybe: A tápegységek helyszíni telepítése A hidraulikus tápegység és a hidraulikus rendszer összekötése acél horganyzott csõvel, és megfelelõ nyomástartományú elasztikus tömlõvel A hidraulikus rendszer beüzemelése, beszabályozása komplett szervízszolgáltatás az Önök igényeihez igazodva: olajtisztaság vizsgálat, szivattyú diagnosztika, hidraulikus rendszerek helyszíni javítása A szolgáltatások árát a szabványos tápegységek ára nem tartalmazza, az elszámolás külön szerzõdés keretein belül történik. 12, Kapcsolatfelvétel menete Igény esetén a következõ módon tud szakembereinkkel egyeztetni: A mellékelt ûrlap kitöltése és/vagy telefonos, személyes megkeresés Megkeresés az ügyfél részérõl, elérhetõségek megadása Szakemberünk visszahívja és tisztázzák a pontos feladatot, valamint a szerelési és szállítási határokat Konstrukció kidolgozása, teljesítmények, folyadékáramok meghatározása Ajánlat elkészítése, elküldése a megadott elérhetõségekre Az ajánlat akár személyes megbeszélése az Ügyféllel

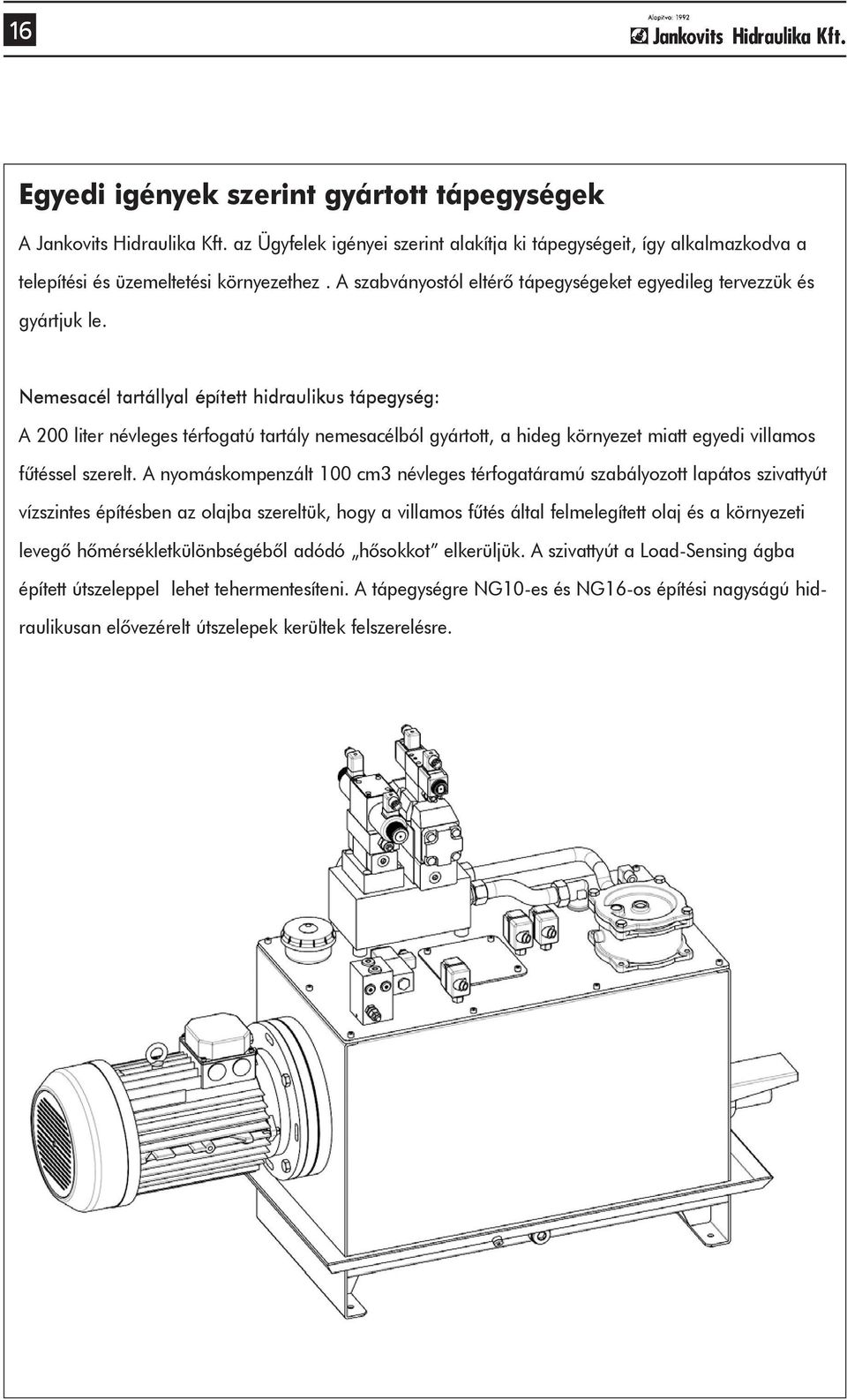

16 16 Egyedi igények szerint gyártott tápegységek A Jankovits Hidraulika Kft. az Ügyfelek igényei szerint alakítja ki tápegységeit, így alkalmazkodva a telepítési és üzemeltetési környezethez. A szabványostól eltérõ tápegységeket egyedileg tervezzük és gyártjuk le. Nemesacél tartállyal épített hidraulikus tápegység: A 200 liter névleges térfogatú tartály nemesacélból gyártott, a hideg környezet miatt egyedi villamos fûtéssel szerelt. A nyomáskompenzált 100 cm3 névleges térfogatáramú szabályozott lapátos szivattyút vízszintes építésben az olajba szereltük, hogy a villamos fûtés által felmelegített olaj és a környezeti levegõ hõmérsékletkülönbségébõl adódó hõsokkot elkerüljük. A szivattyút a Load-Sensing ágba épített útszeleppel lehet tehermentesíteni. A tápegységre NG10-es és NG16-os építési nagyságú hidraulikusan elõvezérelt útszelepek kerültek felszerelésre.

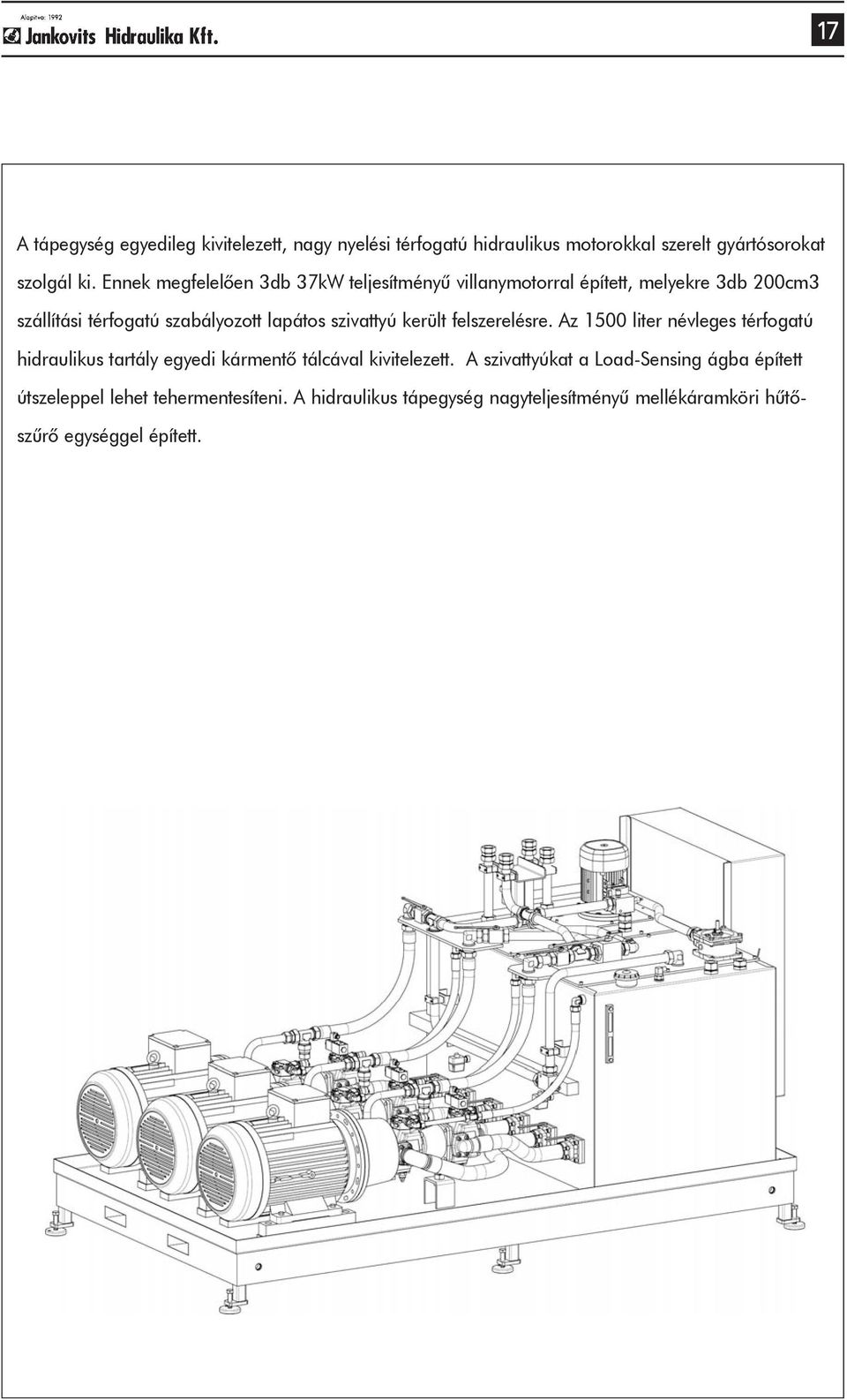

17 17 A tápegység egyedileg kivitelezett, nagy nyelési térfogatú hidraulikus motorokkal szerelt gyártósorokat szolgál ki. Ennek megfelelõen 3db 37kW teljesítményû villanymotorral épített, melyekre 3db 200cm3 szállítási térfogatú szabályozott lapátos szivattyú került felszerelésre. Az 1500 liter névleges térfogatú hidraulikus tartály egyedi kármentõ tálcával kivitelezett. A szivattyúkat a Load-Sensing ágba épített útszeleppel lehet tehermentesíteni. A hidraulikus tápegység nagyteljesítményû mellékáramköri hûtõszûrõ egységgel épített.

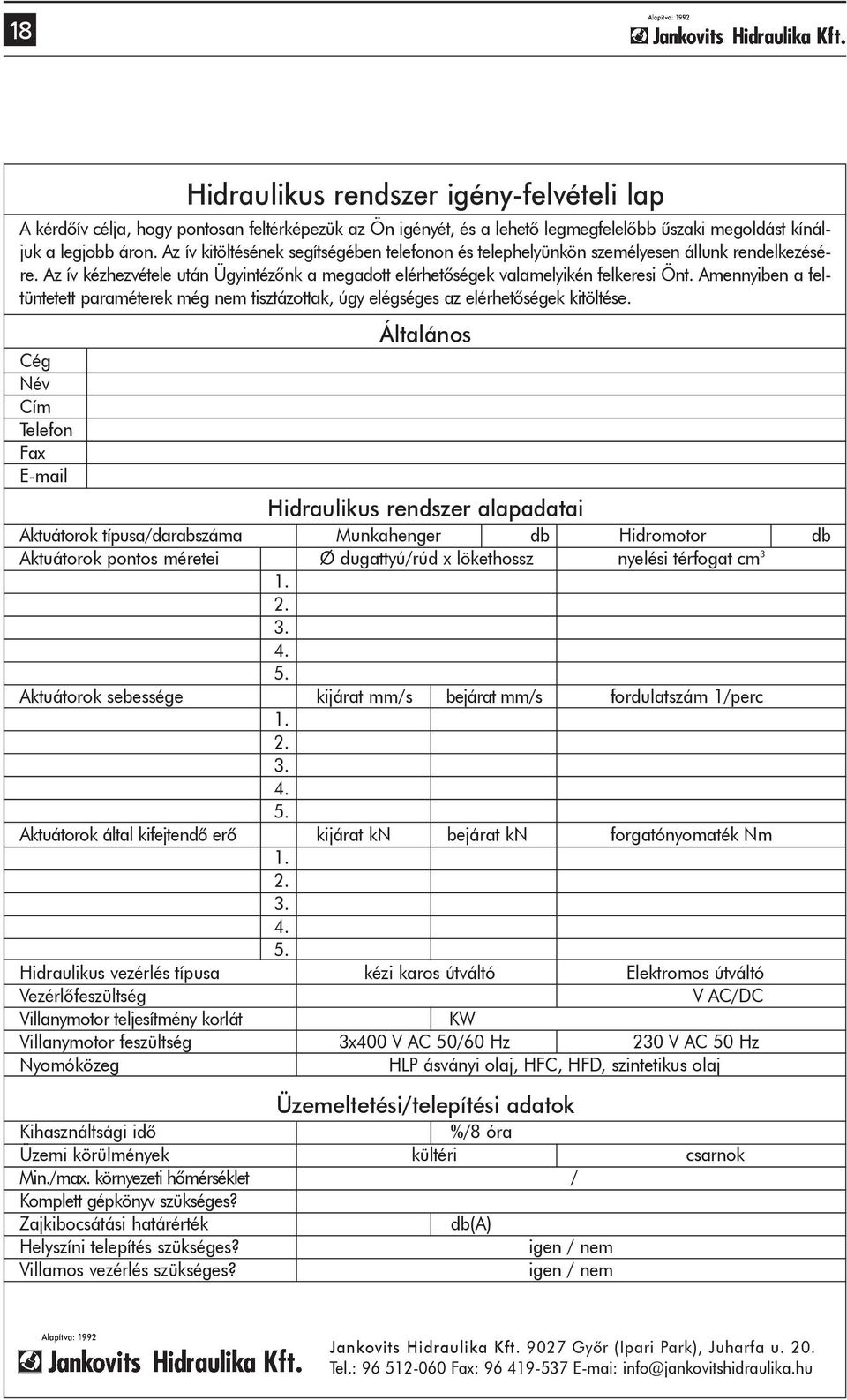

18 18 Hidraulikus rendszer igény-felvételi lap A kérdõív célja, hogy pontosan feltérképezük az Ön igényét, és a lehetõ legmegfelelõbb ûszaki megoldást kínáljuk a legjobb áron. Az ív kitöltésének segítségében telefonon és telephelyünkön személyesen állunk rendelkezésére. Az ív kézhezvétele után Ügyintézõnk a megadott elérhetõségek valamelyikén felkeresi Önt. Amennyiben a feltüntetett paraméterek még nem tisztázottak, úgy elégséges az elérhetõségek kitöltése. Cég Név Cím Telefon Fax Általános Hidraulikus rendszer alapadatai Aktuátorok típusa/darabszáma Munkahenger db Hidromotor db Aktuátorok pontos méretei O dugattyú/rúd x lökethossz nyelési térfogat cm Aktuátorok sebessége kijárat mm/s bejárat mm/s fordulatszám 1/perc Aktuátorok által kifejtendõ erõ kijárat kn bejárat kn forgatónyomaték Nm Hidraulikus vezérlés típusa kézi karos útváltó Elektromos útváltó Vezérlõfeszültség V AC/DC Villanymotor teljesítmény korlát KW Villanymotor feszültség 3x400 V AC 50/60 Hz 230 V AC 50 Hz Nyomóközeg HLP ásványi olaj, HFC, HFD, szintetikus olaj Üzemeltetési/telepítési adatok Kihasználtsági idõ %/8 óra Üzemi körülmények kültéri csarnok Min./max. környezeti hõmérséklet / Komplett gépkönyv szükséges? Zajkibocsátási határérték db(a) Helyszíni telepítés szükséges? igen / nem Villamos vezérlés szükséges? igen / nem Jankovits Hidraulika Kft Gyõr (Ipari Park), Juharfa u. 20. Tel.: Fax: E-mai: info@jankovitshidraulika.hu
