1 IBO. w FELSZÍNI SZIVATTYÚK VÍZELLÁTÓ SZIVATTYÚK BÚVÁRSZIVATTYÚK. CSŐKÚT SZIVATTYÚ

2 Ebbe a csoportba tartózó szivattyúkat ásott és fúrt kútból származó tiszta, hideg víz szállítására tervezték. Paraméterektől függően több területen alkalmazhatóak. Alkalmasak nyaralók, családi házak vízellátására, nyomásfokozásra valamint kertek locsolására. Megfelelő hidrofor tartállyal ellátva használhatóak egy vagy több családos háztartásoknál, esőztető locsolórendszereknél, mezőgazdaságban és építőiparban. AJ SZIVATTYÚK ÉS HIDROFOROK Legnépszerűbb felszíni, egyfokozatú centrifugál szivattyú. Ideális hétvégi és családi házak vízellátására. A szivattyúház anyaga rozsdamentes acél, járókereke műanyag (noryl), tengelytömítése csúszógyűrűs tömszelence. Fokozott szívó hatását a mechanizmusába épített venturicsőnek köszönheti. A szívómélysége akár 8 méter. Felvett e 1,1 kw. Egyfázisú kivitel 230 V~/ 50 Hz. a 1 x 1. AJ 50/ AJ szivattyú A szivattyú 40 cm kábellel van ellátva, amivel a nyomáskapcsolóhoz lehet csatlakoztatni. AJ szivattyú kiegészítőkkel A szivattyúra szerelt tartozékok: nyomáskapcsoló, manométer, 5 ágú rézidom, hálózati kábel csatlakozóval. AJ szivattyú PC 15 szivattyú irányítóval Az egység teljesen automatikusan működik. A PC 15 vízcsap nyitásával indítja, vízcsap elzárásával leállítja a szivattyút. A készülék rendelkezik szárazonfutás elleni védelemmel. Vízhiány esetén a PC 15 automatikusan kikapcsolja a szivattyút, ezzel megakadályozva meghibásodását. AJ házi vízmű Komplett házi vízmű, a felhasználói igényeknek megfelelően különböző méretű hidrofor tartállyal. m 3 /h] 2

3 felszíni szivattyúk es hidroforok JET 100A(a) SZIVATTYÚK ÉS HIDROFOROK Legnépszerűbb öntöttvas, felszíni egyfokozatú centrifugál szivattyú. Hétvégi és családi házak vízellátására. A szivattyú ház anyaga öntöttvas, járókereke műanyag (noryl), tengelytömítése csúszógyűrűs tömszelence. Fokozott szívó hatását a mechanizmusába épített venturicsőnek köszönheti. A szívómélysége akár 8 méter. Felvett e 1,1 kw. Egyfázisú kivitel 230 V-/50 Hz. a 1 x 1. ~ JET 10OA(a) JET 100A(a) szivattyú A szivattyú 40 cm kábellel van ellátva, amivel a nyomáskapcsolóhoz lehet csatlakoztatni. JET 100A(a) szivattyú kiegészítőkkel A szivattyúra szerelt tartozékok: nyomáskapcsoló, manométer, 5 ágú rézidom, hálózati kábel csatlakozóval. JET 100 A(a) szivattyú PC 15 szivattyú irányítóval Az egység teljesen automatikusan működik. A PC 15 vízcsap nyitásával indítja, vízcsap elzárásával leállítja a szivattyút. A készülék rendelkezik szárazonfutás elleni védelemmel. Vízhiány esetén a PC 15 automatikusan kikapcsolja a szivattyút, ezzel megakadályozva meghibásodását. JET 100 A(a) hidrofor Komplett házi vízmű, a felhasználói igényeknek megfelelően különböző méretű hidrofor tartállyal. 3

4 JSW 150 ÉS JSW200 SZIVATTYÚK ÉS HIDROFOROK Nagyű, csendes és nagyon jó vízszívó képességű szivattyúk. Az AJ és Jet szivattyúknál jóval nagyobb ű egyfokozatú centrifugál szivattyúk. Fokozott szívó hatásukat a mechanizmusba épített venturicsőnek köszönhetik. A szivattyúház anyaga öntöttvas, a járókerék anyaga JSW 150 szivattyú esetében műanyag (noryl), míg a JSW 200 szivattyú esetében sárgaréz, a tengelytömítés csúszógyűrűs tömszelence. A szívómélység akár8 méter. Felvett 1,5 kw (JSW150) és 1,8 kw (JSW200). Egyfázisú kivitel 230 V-/50 Hz. 1 x 1. JSW JSW JSW szivattyú A szivattyú 40 cm kábellel van ellátva, amivel a nyomáskapcsolóhoz lehet csatlakoztatni. JSW szivattyú kiegészítőkkel A szivattyúra szerelt tartozékok: nyomáskapcsoló, manométer, 5 ágú rézidom, hálózati kábel csatlakozóval. JSW szivattyú PC 15 szivattyú irányítóval Az egység teljesen automatikusan működik. A PC 15 vízcsap nyitásával indítja, vízcsap elzárásával leállítja a szivattyút. A készülék rendelkezik szárazonfutás elleni védelemmel.vízhiány esetén a PC 15 automatikusan kikapcsolja a szivattyút, ezzel megakadályozva meghibásodását. JSW hidrofor Komplett házi vízmű, a felhasználói igényeknek megfelelően különböző méretű hidrofor tartállyal. 4

5 felszíni szivattyúk es hidroforok MHI SZIVATTYÚK Az MHI többfokozatú centrifugál szivattyú sorozatnak két járókerék változata van: a rozsdamentes acél (SS) és a műanyag (Noryl). Fokozott szívó hatását a mechanizmusába épített venturicsőnek köszönheti. A szívómélység akár 8 méter. Felvett 1,3 kw(mhi1300), 2,2 kw (MHI2200) és 2,5 kw(mhi2500). Egyfázisú kivitel. 1" x 1" (MHI1300, MHI2500) és 1 1 / 4" x 1 %" (MHI2200). Csendes szivattyúk. Felhasználási területük a nagyobb hétvégi és családi házak, az MHI 1300/1300SS MHI 2200/2200 SS MHI 2500/2500 SS építőipar, valamint a kerti és mezőgazdasági öntözőrendszerek. MHI szivattyú A szivattyú 40 cm kábellel van ellátva, amivel a nyomáskapcsolóhoz lehet csatlakoztatni. MHI szivattyú kiegészítőkkel A szivattyúra szerelt tartozékok: nyomáskapcsoló, manométer, 5 ágú rézidom, hálózati kábel csatlakozóval. MHI szivattyú PC 15 szivattyú irányítóval Az egység teljesen automatikusan működik. A PC 15 vízcsap nyitásával indítja, vízcsap elzárásával leállítja a szivattyút. A készülék rendelkezik szárazonfutás elleni védelemmel. Vízhiány esetén a PC15 automatikusan kikapcsolja a szivattyút, ezzel megakadályozva meghibásodását. MHI hidrofor Komplett házi vízmű, a felhasználói igényeknek megfelelően különböző méretű hidrofor tartállyal. 5

6 MultiHWA 4000 INOX SZIVATTYÚK ÉS HIDROFOROK Nagyű, csendes 5 fokozatú önfelszívó centrifugál szivattyú. Alkalmazható öntözőberendezésekhez, mezőgazdasági, ipari és nagyobb házak vízellátáshoz. A járókerék rozsdamentes acélból készült. Fokozott szívó hatását a mechanizmusába épített venturicsőnek köszönheti. A szívómélysége akár 8 méter. Felvett e 1,8 kw. Egyfázisú kivitel 230 V-/50 Hz. a 1 x 1. MultiHWA 4000 SS MultiHWA 4000 szivattyú A szivattyú 40 cm kábellel van ellátva, amivel a nyomáskapcsolóhoz lehet csatlakoztatni. MultiHWA 4000 szivattyú kiegészítőkkel A szivattyúra szerelt tartozékok: nyomáskapcsoló, manométer, 5 ágú rézidom, hálózati kábel csatlakozóval. Komplett házi vízmű, a felhasználói igényeknek megfelelően különböző méretű hidrofor tartállyal. [l/m] 0 [mvh] WZ SZIVATTYÚK ÉS HÁZI VÍZMŰVEK Egyfokozatú periférikus, visszacsapó szeleppel ellátott szivattyúk. Használhatóak kis háztartásokban és hétvégi házaknál házi vízellátóként hidrofor tartályra szerelve, hűtő- és tápszivattyúként, konyhakertek, fóliasátrak öntözésére. A szivattyúház anyaga öntöttvas, járókereke sárgaréz, tengelytömítése csúszógyűrűs tömszelence. Felvett 0,25 kw (WZ250) és 0,75 kw (WZ750). Egyfázisú kivitel 230 V-/50 Hz. 1 x 1. 6

7 felszíni szivattyúk es hidroforok IP ÉS IPS SZIVATTYÚK Műanyagházas merülő búvárszivattyúk, melyek használhatóak családi házaknál, elöntött pincéknél, uszodáknál valamint kerti tavak víztelenítésére. Az IP250 és IP400 lengő úszókapcsolóval van ellátva, ezért működésükhöz több szabad terület szükséges. Az IPS400 és IP900 beépített úszókapcsolóval van ellátva, így nem igényelnek nagyobb területet a működéshez. Alkalmazni lehet szökőkutakban, ahol a kút átmérője valamivel nagyobb, mint a szivattyúé, így az nem akadályozza a szivattyú megfelelő működését. Az IPS400 és IP900 lehet automata vagy manuális üzemelésű. Az IPS400 legfeljebb 1 cm-es szintre, míg az IP szivattyúk legfeljebb 5 cm-es szintre képes a vizet leszívni. (l/óra) IP IP IP 900 9, IPS IP 250 IP 400 IP 900 IPS 400 7

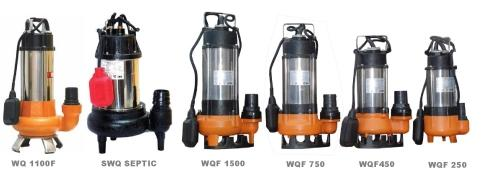

8 BÚVÁRSZIVATTYÚK SZENNYEZETT ES SZENNYVIZEKHEZ WQ SZENNYEZETT ES SZENNYVÍZ SZIVATTYÚK WQ búvárszivattyúk családi házak számára készültek. Alkalmazhatóak emésztőgödrök, elöntött helységek, valamint gödrök, tavak vizének kiszivattyúzására. Az összes szivattyú strapabíró öntöttvas járókerékkel van ellátva. szennyeződés átmérője (mm) WQ 1100F " SWQ ,1 SEPTIC " WQF " WQF " WQF " WQF "

9

10 WQ PROFESSIONAL A WQ PROFESSIONAL szivattyúkat azoknak tervezték, akiknek a munka során szükségük van erős, és strapabíró búvárszivattyúra. Alkalmazhatóak elöntött helységek, árkok, ásott kutak, és emésztőgödrök ki szivattyúzására családi házaknál, valamint kommunális és szennyvízátemelő üzemeknél. A szivattyúk úszókapcsolóval és 10 méter kábellel vannak szerelve. Egyfázisú kivitel 230 V-/50 Hz. WQ 750 PROFESSIONAL WQ 1100 PROFESSIONAL WQ 1300 PROFESSIONAL szennyeződés átmérője (mm) 8, " " " WQ 1500 PROFESSIONAL 16, vágószerkezettel 2" WQ 750 PROFESSIONAL WQ 1500 PROFESSIONAL VAGOSZERKEZET 10

11 BÚVÁRSZIVATTYÚK SZENNYEZETT ÉS SZENNYVIZEKHEZ SWQ ROZSDAMENTES ACÉLBÓL KÉSZÜLT BÚVÁRSZIVATTYÚK Az SWQ 180, SWQ 750, SWQ 1100.F-SWQ 1500, és H-SWQ 1500 szivattyúk tiszta, vagy enyhén szennyezett víz szállítására alkalmasak. A szivattyúk felépítése lehetővé teszi a talajtól 1-2 cm -ig a víz kiszivattyúzását. Alkalmazhatók elöntött helységek, területek, tavak és pocsolyák vizének kiszivattyúzására, esetenként ásott gödrök víztelenítésére. A H-SWQ 1500 nagy nyomásnak köszönhetően locsoló berendezéseknél is használható, míg az F-SWQ 1500 nagy szállító e miatt halastavaknál alkalmazható, gyakran használják halkeltető állomásokon is. Mindegyik szivattyú rozsdamentes acél járókerékkel szerelt, kivéve az SWQ180 szivattyút, amely műanyag (Noryl). szennyeződés átmérője (mm) (mm) SWQ 180 5, SWQ SWQ H-SWQ F-SWQ

12 Professzionális búvárszivattyúk vágószerkezettel. Szennyvízátemelésre kommunális üzemeknél és lakossági felhasználásra. Alkalmasak mindenféle víztelenítési eljárásra. SWQ 1300 vágószerkezettel SWQ 2200 vágószerkezettel WQ ,1 vágószerkezettel ZWQ ,1 vágószerkezettel " ,5" " " KRAKEN ,5" WQK , " CTR " KRAKEN 2000 ZWQ ,1 vágószerkezettel vágószerkezettel SWQ WQ 15-71,1 vágószerkezettel [l/m] WQK vágószerkezettel CTR vágószerkezettel 12

13 BÚVÁRSZIVATTYÚK SZENNYEZETT ÉS SZENNYVIZEKHEZ KBFU ISZAP-BÚVÁRSZIVATTYÚK A KBFU iszap-búvárszivattyú termékcsalád elsősorban ipari felhasználásra készült. Ideális hosszú távú ipari alkalmazásokhoz, elöntött területek, építési árkok, vízelvezető kutak víztelenítésére valamint halgazdaságoknál és mezőgazdasági területek öntözésénél. Extrém körülmények között használható erős, kompakt egyfokozatú centrifugál szivattyúk, melyek homokos víz szállítására lettek tervezve. Dupla mechanikus kialakítás védi a motort. Rendkívül csendes működés és alacsony energiafogyasztás jellemzi a hatékonysága tekintetében. A KBFU iszap-búvárszivattyúk kapcsolódobozzal és 10 méter kábellel vannak szerelve. Kétféle nyomócsonkkal, 1 és 3 fázisú motor kivitelben kaphatóak. (KW) Teljesítmény (V) 50-KBFU ,75 2" KBFU , ,5 2" KBFU ,2 2" KBFU ,7 3" KBFU ,5 3" KBFU ,5 4" 400 [m/h] KBFU 13

14 VM 60-3 MEMBRÁNSZIVATTYÚ A membránszivattyú a kiszorítás elv alapján működik. Jellemzően nagy nyomással és kis szállítási teljesítménnyel rendelkezik. Meghajtása elektromágnessel történik. A mélykúti membránszivattyú leggyakoribb felhasználási területe a nyaralók és a hétvégi telkek. A fúrt kút átmérője, amelyben a VM60-3 szivattyú dolgozhat minimum 150 mm. A szivattyú 10 méter kábellel szerelt. Áramellátása 230V-/50 Hz. átmérő (mm) VM /8" 100 MÉLYKÚTI CSAVARSZIVATTYÚK STING 2, SQIBO 3, SCR 3 ÉS 3,5 A STING, SCR és SQIBO mélykúti szivattyúk csavar kiszorítás elvén működnek. Kizárólag tiszta víz szivattyúzására alkalmasak. Ideálisak családi házak és kisebb gazdaságok vízellátására, öntözésére. A szivattyúk háza rozsdamentes acélból készült. A szivattyúkat az egyszerű üzembehelyezés, könnyű használat jellemzi. A STING-0,37 kis átmérőjének köszönhetően az egyetlen olyan szivattyú a piacon, amely 2" átmérőjű fúrt kutaknál használható. Áramellátása 230 V-/50 Hz. 2" STING-0, átmérő (mm) 370 1/2" 50 3" SCR1-77-0, " 74 3,5 SCR1,8-50-0, " 3" SQIBO-0, " " SQIBO-0, " 75 14

15 MÉLYKÚTI SZIVATTYÚK 4SKM INOX PERIFÉRIKUS CSŐKÚT SZIVATTYÚ A 4SKM szivattyú sorozat elsősorban kis családi házak, telkek és kertek ellátására ajánlott. A szivattyúk kizárólag tiszta víz szivattyúzására lettek kifejlesztve. A szivattyúk gyárilag 15 méter elektromos kábellel, sárgaréz járókerékkel, és elektromos védelemmel ellátott kapcsoló dobozzal vannak szerelve. Egyfázisú kivitel, 230V~/50Hz. 4SKM 100 4SKM átmérő (mm) " " 98 4SKM " [l/m] [m 3 /h] 0 0,5 1,0 1,5 2,0 2,5 3,0 3ti MÉLYKÚTI SZIVATTYÚ Többfokozatú centrifugál csőkút szivattyú sorozat. A 3ti szivattyúk kiválóan alkalmasak fúrt kutakból történő családi házak, kisebb gazdaságok vízellátására, és öntöző rendszerek üzemeltetésére. A szivattyúk maximális átmérője 74 mm motorral együtt. A kondenzátor a motorba van beépítve, ezért elegendő a 3 eres kábel az elektromos ellátáshoz. Egyfázisú kivitel. Áramellátás 230 V~/50Hz. átmérő (mm) 3ti " 74 3ti " 74 3ti " 74 15

16 3t2i SZIVATTYÚK Többfokozatú centrifugál csőkút szivattyú sorozat. A szivattyúk kiválóan használhatóak fúrt kutakból történő családi házak, kisebb gazdaságok vízellátására, és öntöző rendszerek üzemeltetésére, mivel a szivattyúk maximális átmérője 76 mm motorral együtt. A kondenzátor a motorba van beépítve, ezért elegendő a 3 eres kábel az elektromos ellátáshoz. Egyfázisú kivitel. Áramellátás 230 V~/50Hz. átmérő (mm) 3t2i % 76 3t2i % 76 3,5 SCM MÉLYKÚTI SZIVATTYÚK Többfokozatú centrifugál csőkút szivattyú sorozat. A szivattyúk kiválóan használhatóak 4" átmérőjű fúrt kutaknál, hiszen a szivattyúk maximális átmérője 90 mm motorral együtt. A kondenzátor a motorba van beépítve. Kis átmérőjűkhez képest nagyon hatékonyak, ezért családi házak, kisebb gazdaságok mellett nagyobb gazdaságokban is használhatóak. A szivattyúk gyárilag 20 méter elektromos kábellel szereltek. átmérő (mm) 3,5SCM 2/14-1, % 90 3,5SCM 2/18-1, % 90 3,5SCM 3/18-1, % 90 3,5SCM 3/25-1, % 90 3,5"SCM

17 A 4SP szivattyú sorozat minimum 110 mm átmérőjű fúrt kutakban használható. A szivattyúk különböző teljesítménnyel rendelkeznek, így igazodnak a széleskörű felhasználói igényekhez. Egy és háromfázisú kivitelben kaphatóak. Az egy fázisú kivitel kondenzátorral és elektromos védelemmel szerelt kapcsolódobozzal van ellátva. Speciális tulajdonsága ezen szivattyú sorozatnak, hogy minden alkatrésze rozsdamentes acélból készült. A szivattyúk gyárilag 1,5 méter elektromos kábellel szereltek. 4SP SZIVATTYÚK átmérő (mm) Súly (kg) Hossz (cm) Cső csatlakozás 4SPm3/ , %" 4SPm5/ , %" 4SPm3/ Vi" 4SPm5/ SP8/ , " 4-6SP " 4-6SP " 1 17

18 4SDm, 4SD HOMOKTŰRŐ CSŐKÚT SZIVATTYÚ A szivattyúk megemelt homok elleni védelemmel rendelkeznek, mivel a járókerék és a beépített alkatrészek tartós, nehezen kopó anyagokból készültek, ennek köszönhetően a szivattyúk képesek akár 5 % homoktartalommal rendelkező vizet szállítani. A szivattyúk minimum 100 mm-es csőkútakban használhatóak. Rendelhetőek egy és háromfázisú motorral egyaránt. Az egy fázisú kivitel kondenzátorral és elektromos védelemmel szerelt kapcsolódobozzal van ellátva. A szivattyúkat homoktűrő képességük, megbízhatóságuk és egyszerű kezelhetőségük alkalmassá teszi a háztartási, lakossági és kisebb ipari felhasználásra üktől függően. A4SDm szivattyú áramellátása 230 V-/50 Hz, míg a 4SD szivattyú áramellátása 400 V-/50 Hz. 4SD 3-14/ 4SDm átmérő (mm) 96 Súly (kg) 20 Hossz (cm) Cső csatlakozás %" 4SD 3-18 /4SDm %" 4SD 6-10 /4SDm %" 4SD 6-14/4SDm SD %" 4SD " %" 4SD " 4SD " 4SD " 4SD " 4SD " 4SD " 4SD " I [m 3 /h] 4SD 18

19 \ MÉLYKÚTI SZIVATTYÚK l [m 3 /h] I E l [m 3 /h] [l/m] [m3/h] 28 4SD CSŐKÚT SZIVATTYÚK A 4SD típusú szivattyúk minimum 110 mm átmérőjű fúrt kutakból történő tiszta víz szivattyúzására alkalmazhatóak. Egy és három fázisú kivitelben kaphatóak. Az egyfázisú kivitel gyárilag 20 méter kábellel és elektromos védelemmel ellátott kapcsoló dobozzal van szerelve. A szivattyúk kiválóan alkalmasak fúrt kutakból történő családi házak, kisebb gazdaságok vízellátására és öntöző rendszerek üzemeltetésére. A 4SDm szivattyú áramellátása 230 V-/50 Hz, míg a 4SD szivattyú áramellátása 400 V-/50 Hz. 4SD3-14T / 4SDm3-14S átmérő (mm) 4SD3-18T / 4SDm3-18S %" %" 100 4SD6-12T / 4SDm6-12S %" 100 4SD6-16T %" 100 I

20 6SD CSŐKÚT SZIVATTYÚK Nagy ű, és nagy hatásfokú szivattyúk, melyek 6 -os fúrt kutakból történő tiszta víz szivattyúzására alkalmazhatóak. Elsősorban ipari és mezőgazdasági felhasználásra. Három fázisú kivitelben kaphatóak. A6SD szivattyúk áramellátása 400 V~/ 50 Hz. átmérő (mm) 6SD45/ " 146 6SD45-7E " 146 6SD30/ " 146 6SD30/ " SD! [m] s6s D 30/ SD 45/7 E SD4 5/ C 2 C 3C 4C 5 C 900 iooo[l/min] [m 3 /h] 6C 20

21 OHI KERINGETŐ SZIVATTYÚK Háromfokozatú, manuális fordulatszám szabályozású cirkulációs szivattyúk, melyek lehetővé teszik az adott rendszerhez az optimális paraméterek beállítását (nyomás és ). Kialakításuknak köszönhetően csendes szivattyúk. PZH minősítéssel rendelkeznek. Fokozat Beépítési hossz (mm) OHI 15-60/ " / % OHI 25-40/ %"/1" 3 4, OHI 25-60/ %"/1" OHI 25-60/ %"/1" , OHI 25-80/ , %"/1" OHI 32-60/ "/ 1 %" , OHI 32-80/ , "/ 1 %" , OHI 40-80/ , peremes

22 BÉTA ELEKTRONIKUSAN VEZÉRELT CIRKULÁCIÓS SZIVATTYÚ Központi fűtésrendszerekhez tervezett szivattyú. Technológiailag fejlett A energiatakarékossági osztályba tartozó cirkulációs szivattyú. Elektronikusan vezérelt motor beépített frekvenciaváltóval. Hét féle beépített munkafázissal rendelkezik, köztük egy automatikus üzemmóddal is, mely automatikusan beállítja a szivattyú működését a rendszer paramétereihez igazodva. Nagy méretű kijelzőjén a is leolvasható. A szivattyú használható állandó vagy változó átfolyású központi fűtésrendszereknél, valamint fal- és padlófűtések keringtetéséhez. Beépítési hossz (mm) BÉTA 25-60/ %" /1" BÉTA 25-60/ %"/1" OHI IPARI CIRKULÁCIÓS SZIVATTYÚK Nagyobb létesítményekhez tervezett OHI cirkulációs szivattyúk. Egy fokozatú, egy fázisú kivitelben kaphatóak. Ezen cirkulációs szivattyúk PZH minősítéssel rendelkeznek. Beépítési hossz (mm) OHI / OHI /275F OHI / OHI /250F HI /250F OHI / HI /250F

23

24 IBO CIRKULÁCIÓS SZIVATTYÚ Az IBO cirkulációs szivattyú családi házakhoz ajánlott melegvíz keringetésére. A szivattyú maximum 95 C hőmérsékletű víz keringetésére alkalmas. Beépítési hossz (mm) IBO ,7 7,5 1/2" ÜZEMANYAG SZIVATTYÚK AOP ÜZEMANYAG SZIVATTYÚ Önfelszívó üzemanyag szivattyú, mely kiválóan használható dízel, biodízel és fűtőolaj szállítására. Egy fázisú kivitelben kapható. Az AOP szivattyú áramellátása 230 V~ /50 Hz. Opcionálisan kapható számlálós kútfejjel és töltőpisztollyal is. hozam AOP " OP12V ÜZEMANYAG SZIVATTYÚ Önfelszívó gázolaj szivattyú szett, akkumulátor csipesszel. A szelep végére szerelt szűrő tiszta és gyors gázolaj tankolást tesz lehetővé. Önfelszívó 3 méter mélységig. szívó 7 méter (szívótömlő feltöltése után). Ideális dízel üzemanyag és fűtőolaj szállítására, továbbá használható a mezőgazdaságban, iparban és háztartásokban. Kapható számlálós kútfejjel és töltőpisztollyal is. hozam OP12V /4"

25

26 SANIB05 FÜRDŐSZOBAI SZIVATTYÚ A SANIBO 5 szivattyú alkalmazható a fürdőszoba és a WC szennyvízének átemelésére. Leggyakrabban olyan helységekben használható, ahol nincs közvetlen szennyvízrendszerhez való csatlakozás. Közvetlenül a WC kagyló mellett csatlakoztatható, emellett rendelkezik 3 másik csatlakozási lehetőséggel is, úgymint a fürdőkád, mosdó vagy a mosógép. Lehetőség van a nem használatos csonkok elzárására, ennek köszönhetően használható konyhában, mosóhelységben a WC kagyló csatlakozása nélkül. Maximális szivattyúzási mennyiség 150 l/perc, maximális szállítási magasság 9,5 méter. Ezen kívül a Sanibo 5 rendelkezik túlterhelés elleni védelemmel, amely megvédi a motort a meghibásodástól, valamint kézi kapcsolóval, ami bármikor lehetővé teszi a kiszivattyúzást. PVC laposra feltekerhető tömlő, szövet erősítéssel. Kiválóan alkalmas mezőgazdasági és építőipari felhasználásra, öntözéshez, locsoláshoz valamint szennyezet és szennyvíz szállítására. Elérhető tömlő átmérő: 1" (25mm) max. 2 bár, 1 1 /4" (40mm) max. 4 bár, 2" (50mm) max 2 bár, 2 1 /4" (65 mm) max 4 bár, 3" (75mm) max 4 bár. A tekercs maximális hossza 1" (25mm) és 2" (50mm) esetén 50 méter, míg 1,5" (40mm), 2,5" (65mm) és 3" (75mm) esetén 100 méter. A tömlők forgalmazása minimum 10 méter hosszúságú egységekben történik, összetekercselt állapotban. ÚSZÓKAPCSOLÓK Az úszókapcsoló automatikusan vezérli a szivattyú működését a vízszint függvényében. Kapható 60 cm, 5 m és 10 m-es kábel mérettel. 24

27 Tartályaink kaphatóak festett acél, horganyzott acél és rozsdamentes acélból készült kivitelben. Űrtartalmukat tekintve 24 1, 50 1, 80 1, 100 1, 150 1, 200 1, és 300 I -es álló és fekvő kivitelben. A membránok EPDM gumiból készültek. A tartályok kiemelkedő minőségűek, mivel más a piacon hasonló paraméterekkel rendelkező tartályokénál vastagabb lemez került alkalmazásra a gyártás során. A tartályok a vízhálózat nyomásának stabilizására és a vízhálózat hasznos térfogatnövelésére szolgálnak. MEMBRÁNOS TARTÁLYOK 25
