Ajánlati / Kiírási szöveg AKSZ-sz.: 6.42

Átírás

1 1. ábra FERMASTIL ábra FERMASTIL 750 Ikeroszlopos, folyamatos üzem, PLC vezérelt, katalitikus töltet médiaszr berendezés. Pneumatikus mködtetés szelepekkel felszerelt, gyárilag elszerelt kivitel. A kezelend víz minségétl függen többféle felépítésben elérhet. A szabadon programozható PLC vezérlésnek köszönheten könny bvíthetség és rendkívül megbízható a mködés. Szükség esetén a kézi beavatkozás lehetsége biztosított. - OTH és ÉME engedélyezett technológia; - Kiegészítk széles választéka; - Megbízható üzemvitel; - Elre programozható mködés; - Épületfelügyeleti rendszerhez kapcsolható. Mszaki leírás A FERMASTIL egy ikeroszlopos, automatikus vízkezel berendezés, mely korszer szrtöltetének köszönheten alapkivitelben a légköri leveg oxigénjével, egyéb oxidálószer hozzáadása nélkül is képes a víz vas- és mangántartalmának kívánt mérték csökkentésére. Intelligens vezérlése révén mködése automatikus, kezelési igénye gyakorlatilag csupán az idnkénti ellenrzésre szorítkozik. A által kezelend nyersvíz vastartalma legfeljebb 5 mg/l, mangántartalma 2 mg/l lehet, a vas és a mangán mennyisége együttesen nem haladhatja meg a 6 mg/l értéket. Amennyiben a kezelend víz minsége lehetvé teszi, az oxidációhoz kizárólag levegt használunk, amelyet olajmentes kompresszor biztosít. A felesleges levegt és a keletkezett szén-dioxid egy részét szabályozott levegztetn keresztül távolítjuk el a szroszlopokból. Amennyiben a vízben lév metán koncentrációja eléri a 0,8 l/m 3 értéket, a levegztetést az épületen kívülre vezetve, a vonatkozó tz -és robbanásvédelmi elírások betartásával oldjuk meg. 10 l/m3 feletti metántartalom esetében külön gáztalanítót illesztünk a rendszerbe. Ha a kezelend víz hidrogén-karbonát tartalmával arányos m-lúgosság értéke magasabb, mint amely eljárásnál a légoxidáció alkalmazható lenne (a hidrogén-karbonátból szabaddá váló szénsav savanyítja a vizet és az alacsony ph gátolja a mangántalanítást), akkor másik oxidáló szer használatát javasoljuk, mely oldott állapotú kálium-permanganát (KMnO 4 ). Ezt a vegyszeroldatot egy jeladó vízórával vezérelt vegyszeradagoló szivattyúval juttatjuk a vízbe. Ezáltal a vegyszeradagolás vízhozam arányos és az adagolás csak akkor történik, amikor a berendezés mködik. A berendezés a visszamosási folyamatot vastalanított vízzel végzi, amelyet saját maga állít el. Így nem kell a visszamosóvíz részére külön tározót építeni, a vastalanított vízzel történ öblítés jobb hatásfokot, ezzel együtt a felhasznált vízzel és energiával történ takarékosságot is jelent. A korszer vezérlésnek

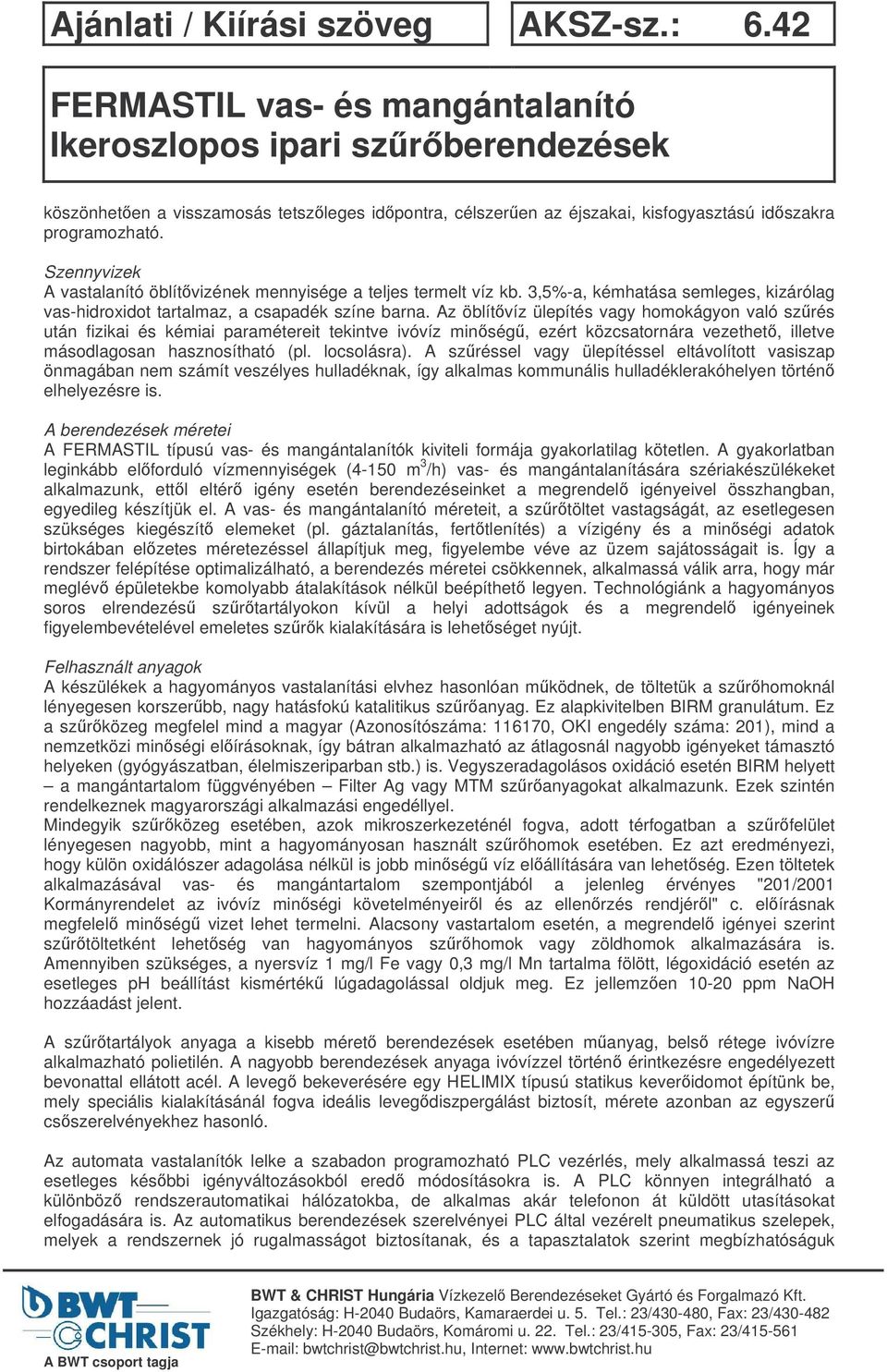

2 köszönheten a visszamosás tetszleges idpontra, célszeren az éjszakai, kisfogyasztású idszakra programozható. Szennyvizek A vastalanító öblítvizének mennyisége a teljes termelt víz kb. 3,5%-a, kémhatása semleges, kizárólag vas-hidroxidot tartalmaz, a csapadék színe barna. Az öblítvíz ülepítés vagy homokágyon való szrés után fizikai és kémiai paramétereit tekintve ivóvíz minség, ezért közcsatornára vezethet, illetve másodlagosan hasznosítható (pl. locsolásra). A szréssel vagy ülepítéssel eltávolított vasiszap önmagában nem számít veszélyes hulladéknak, így alkalmas kommunális hulladéklerakóhelyen történ elhelyezésre is. A berendezések méretei A FERMASTIL típusú vas- és mangántalanítók kiviteli formája gyakorlatilag kötetlen. A gyakorlatban leginkább elforduló vízmennyiségek (4-150 m 3 /h) vas- és mangántalanítására szériakészülékeket alkalmazunk, ettl eltér igény esetén berendezéseinket a megrendel igényeivel összhangban, egyedileg készítjük el. A vas- és mangántalanító méreteit, a szrtöltet vastagságát, az esetlegesen szükséges kiegészít elemeket (pl. gáztalanítás, ferttlenítés) a vízigény és a minségi adatok birtokában elzetes méretezéssel állapítjuk meg, figyelembe véve az üzem sajátosságait is. Így a rendszer felépítése optimalizálható, a berendezés méretei csökkennek, alkalmassá válik arra, hogy már meglév épületekbe komolyabb átalakítások nélkül beépíthet legyen. Technológiánk a hagyományos soros elrendezés szrtartályokon kívül a helyi adottságok és a megrendel igényeinek figyelembevételével emeletes szrk kialakítására is lehetséget nyújt. Felhasznált anyagok A készülékek a hagyományos vastalanítási elvhez hasonlóan mködnek, de töltetük a szrhomoknál lényegesen korszerbb, nagy hatásfokú katalitikus szranyag. Ez alapkivitelben BIRM granulátum. Ez a szrközeg megfelel mind a magyar (Azonosítószáma: , OKI engedély száma: 201), mind a nemzetközi minségi elírásoknak, így bátran alkalmazható az átlagosnál nagyobb igényeket támasztó helyeken (gyógyászatban, élelmiszeriparban stb.) is. Vegyszeradagolásos oxidáció esetén BIRM helyett a mangántartalom függvényében Filter Ag vagy MTM szranyagokat alkalmazunk. Ezek szintén rendelkeznek magyarországi alkalmazási engedéllyel. Mindegyik szrközeg esetében, azok mikroszerkezeténél fogva, adott térfogatban a szrfelület lényegesen nagyobb, mint a hagyományosan használt szrhomok esetében. Ez azt eredményezi, hogy külön oxidálószer adagolása nélkül is jobb minség víz elállítására van lehetség. Ezen töltetek alkalmazásával vas- és mangántartalom szempontjából a jelenleg érvényes "201/2001 Kormányrendelet az ivóvíz minségi követelményeirl és az ellenrzés rendjérl" c. elírásnak megfelel minség vizet lehet termelni. Alacsony vastartalom esetén, a megrendel igényei szerint szrtöltetként lehetség van hagyományos szrhomok vagy zöldhomok alkalmazására is. Amennyiben szükséges, a nyersvíz 1 mg/l Fe vagy 0,3 mg/l Mn tartalma fölött, légoxidáció esetén az esetleges ph beállítást kismérték lúgadagolással oldjuk meg. Ez jellemzen ppm NaOH hozzáadást jelent. A szrtartályok anyaga a kisebb méret berendezések esetében manyag, bels rétege ivóvízre alkalmazható polietilén. A nagyobb berendezések anyaga ivóvízzel történ érintkezésre engedélyezett bevonattal ellátott acél. A leveg bekeverésére egy HELIMIX típusú statikus keveridomot építünk be, mely speciális kialakításánál fogva ideális levegdiszpergálást biztosít, mérete azonban az egyszer csszerelvényekhez hasonló. Az automata vastalanítók lelke a szabadon programozható PLC vezérlés, mely alkalmassá teszi az esetleges késbbi igényváltozásokból ered módosításokra is. A PLC könnyen integrálható a különböz rendszerautomatikai hálózatokba, de alkalmas akár telefonon át küldött utasításokat elfogadására is. Az automatikus berendezések szerelvényei PLC által vezérelt pneumatikus szelepek, melyek a rendszernek jó rugalmasságot biztosítanak, és a tapasztalatok szerint megbízhatóságuk

3 mellett adott árszinten a leggazdaságosabb megoldást nyújtják. Megrendelnk kívánsága alapján természetesen kézi vezérlés üzemmód is kialakítható. A pneumatikalevegt környezetbarát, olajmentes kompresszor állítja el. Ugyanez a kompresszor biztosítja a vas(ii)- vas(iii) oxidációhoz szükséges leveg beadagolását is. A szereléshez korrózió- és nyomásálló manyag csöveket használunk. Üzembe helyezés A szerelés befejeztével a szolgáltatott víz minségének ellenrzésére mintavételezés történik. A berendezés üzembe helyezésének feltétele, hogy az illetékes ANTSZ a minta vizsgálata után a vas- és mangántalanító által termelt vizet a vonatkozó szabványban leírtak szerint jónak minsítse. Élettartam A FERMASTIL vastalanítók élettartama kedvezen magas. A BIRM szrtöltet széles hmérséklethatárok között használható, így forró víz vastalanítására is alkalmas, kevéssé morzsolódó anyag, ciklusszáma lényegében korlátlan. Ezek a paraméterek, valamint az a tény, hogy a visszamosási folyamatban az alkalmazott megoldás nem teremt lehetséget a szranyag kimosására, azt jelenti, hogy a berendezés rendkívül hosszú ideig megbízhatóan üzemel. A tartályok különleges felületvédelme és a manyag csszerelés teljes korróziómentességet biztosít. A beépített svájci és német alkatrészek minsége garanciát nyújt a hosszú élettartamra. Itt érdemes megjegyezni azt is, hogy a CHRIST AG a vízkezeléssel foglalkozó cégek közül elsként szerezte meg az ISO 9001 minség-biztosítási tanúsítványt. Ez a háttér biztosítja a legmagasabb szint munkavégzés lehetségét. Engedélyezés FERMASTIL technológia és az alkalmazott anyagok az alábbi, magyarországi engedélyekkel rendelkeznek: OTH alkalmazási engedély száma, BIRM töltet esetén: OTH-1809/2003. OTH alkalmazási engedély száma, Filter Ag vagy MTM töltet esetén: OTH-3522/2006. ÉME minsítés azonosítási száma az alkalmazott technológiára: É-082/ ábra Technológiai folyamatábra

4 Mszaki adatok Az alábbi táblázatban a FERMASTIL berendezések fbb mszaki adatait foglaltuk össze. A feltüntetett paraméterek standard kivitel (automata, ikeroszlopos, soros elrendezés) berendezésekre vonatkoznak. Az egyedi tervezés során ezektl eltérés lehetséges. Típus F-500 F-600 F-750 F-900 F-1000 F-1250 Csatlakozóméret DN Üzemi nyomás min/max bar 2,5 / 6,0 Üzemi teljesítmény m 3 /h Napi teljesítmény m 3 /nap Max. nyomásveszteség bar 1,0 Öblítvíz felhasználás m 3 2 x 1,5 2 x 2,1 2 x 3,3 2 x 4,8 2 x 5,9 2 x 9,2 Max. hulladékvíz teljesítmény l/perc Szrtartály anyaga üvegszálas poliészter acéltartály (belül bevonatolt) Villamos hálózati csatlakozás VAC/Hz 230 / 50 Villamos teljesítményfelvétel W 20 Villamos védettség IP 42 Víz/környezeti hmérséklet C 30/35 Méretek: hosszúság mm szélesség mm magasság mm Típus F-1400 F-1600 F-1800 F-2000 F-2500 F-3150 Csatlakozóméret DN Üzemi nyomás min/max bar 2,5 / 6,0 Üzemi teljesítmény m 3 /h Napi teljesítmény m 3 /nap Max. nyomásveszteség bar 1,0 Öblítvíz felhasználás m 3 2 x 11 2 x 15 2 x 18,7 2 x 23,5 2 x 36,8 2 x 58 Max. hulladékvíz teljesítmény l/perc Szrtartály anyaga acéltartály (belül bevonatolt) Villamos hálózati csatlakozás VAC/Hz 230 / 50 Villamos teljesítményfelvétel W 20 Villamos védettség IP 42 Víz/környezeti hmérséklet C 30/35 Méretek: hosszúság mm szélesség mm magasság mm

5 Beépítési méretek Egy tipikus berendezés felül- és elölnézete a 3. ábrán látható. A táblázatban feltüntetett méretek és az ábrán látható elrendezés standard kivitel (automata, ikeroszlopos, soros elrendezés) berendezésekre vonatkoznak. Az egyedi tervezés során ezektl eltérés lehetséges. 3. ábra elrendezési vázlat A fenti adatszolgáltatás szerinti berendezések tartalmazzák minden szükséges kiegészítt és tartozékot. A további kiegészítk széles választéka (vegyszeradagoló, ammóniamentesít, gáztalanító, arzénmentesít, stb.) a pontos igények alapján határozhatók meg. A FERMASTIL berendezések kiválasztását, méretezését és betervezését minden esetben a BWT & CHRIST Hungária Kft. végzi. Ezért megrendelés eltt kérjük mindenképp vegye fel a kapcsolatot ügyfélszolgálatunkkal.
