1 KEZELÉSI ÚTMUTATÓ gázüzemű álló modulkazán AF-105H AF-105HP AF-105HE AF-70H AF-70HP AF-70HE Fűtéstechnikai Készülékgyártó Kft Makó, Aradi u. 136 Tel.:(62)* , Fax:(62) Makó,

2 TARTALOMJEGYZÉK BEVEZETŐ Technikai jellemzők és méretek Belső nézet AF-105H(AF-105HP,AF-105HE) Belső nézet AF-70HE(AF-70H, AF-70HP) Műszaki leírás Általános műszaki adatok Hidraulikus körök AF Hidraulikus körök AF AF-105H elektromos bekötési vázlat Elektromos bekötési vázlat AF-105HE, AF105HP Elektromos bekötési vázlat AF-70HE, AF70HP, AF-70H AF-105H elektromos vezérlődoboz belső kapcsolási rajz AF-105HE elektromos vezérlődoboz belső kapcsolási rajz AF-70HE elektromos vezérlődoboz belső kapcsolási rajz AF105HE kazánok FÉG VESTAILE modulokkal ,13 Mini Vestaile modul kazántelep elvi kapcsolási vázlata Általános felszerelési, beépítési előírások Kazántelep összeállítása több fűtőmodulból Vonatkozó előírások, szabványok Kazánház elhelyezése, nagyság Falak, határoló szerkezetek Tűzrendészeti előírások Tűzveszélyességi osztály Tűzállóság Hasadó-nyíló felület Padlóburkolat Szellőzés (GOMBSZ szerint) Zajvédelem Égéstermék elvezetés Kémények anyaga, hőszigetelés Égéstermék elvezetés kivitelezése Villamos berendezés Kezelési osztályba sorolás Kazánházi gázellátás Gázcsatlakozás (GOMBSZ szerint) Gázmérő és gázmérő helyiség (GOMBSZ) Általános munkavédelmi előírások a kazántelephez A fűtési hálózat méretezése, nyitott és zárt fűtőrendszerek Hidraulikus ellenállás, AF-70 hatásos rendszernyomás Üzembe helyezés Általános előírások A kazántelep feltöltése A fűtőmodulok üzembe helyezése Égők ellenőrzése, gázmennyiség beszabályozása Használati és karbantartási utasítás a felhasználó számára Kezelési utasítás Üzemen kívül helyezés Karbantartási igények, javasolt karbantartási időközök Általános szempontok Kéthetenkénti ellenőrzés Havonkénti ellelőrzés Évenkéni karbantartás Ötévenkénti karbantartás AF-105H kazánvezérlő AF-105H, AF-105HE, AF-70HE kazánvezérlő kezelőszervei és kijelzői Érzékelők és végrehajtók elhelyezkedése és azonosító jelei AF-105H, AF-105HE, AF-70HE kazánvezérlők működési leírása Átállás más gázfajtára Földgázról pébé gázra való átállás (AF-105H, AF-70H) Pébé gázról földgázra történő átállás (AF-105H, AF-70H) Átállás más gázra AF-105HP, AF105HE, AF70HE

3 BEVEZETŐ Az AF-105 (AF-105H, AF-105HP, AF-105HE) és az AF-70 (AF-70H, AF-70HP, AF70-HE) modulkazánok lakótelepek, középületek, ipari épületcsoportok központi fűtési, használati melegvízellátási igényét zárt és nyitott rendszerben teljesen automatikus üzemvitel mellett külön-külön és együttesen is biztosítani tudja. Az AF-105 fűtőmodul változatai 35 kw egységteljesítményű, átfolyó rendszerű elemi kazánokból épül fel. 3db fűtőelem egymás feletti elhelyezésével alakítják ki a 105 kw teljesítményű fűtőmodulokat. Az AF-70 fűtőmodul szintén 35 kw egységteljesítményű, elemi kazánokból épül fel. 2db fűtőelem egymás feletti elhelyezésével 70 kw névleges hőteljesítmény biztosított modulonként. A fűtőmodulok a igény szerinti számban építhetők össze ( hátal egymásnak vagy sorban). A fűtőmodulok által felmelegített víz hőmérséklete max. 95 C értékre állítható. Az értéktartó, visszatérő, négypont vagy hárompont hőfokvezérlés megfelelő számú 35 kw teljesítményű elemi kazán ki- vagy bekapcsolásával a kívánt, beállított értéken tartja a fűtési előremenő hőfokot, változó fűtővíz térfogatáram és hőigény mellett is. A kazánok hatásfoka névleges terhelésen a gáz alsó fűtőértékéhez viszonyítva 88%. Mivel az elemi kazánok állandóan a névleges terhelésen üzemelnek, a berendezés hatásfoka erősen csökkentett teljesítménynél sem esik 88% alá. A kis egységteljesítmények fokozzák a hőellátás biztonságát, szükségtelenné teszik a tartalék-kapacitás beépítését megtervezni, illetve kiépíteni. Az AF-105 kazánok típusváltozatai csatlakoztathatók: meglévő vagy egyedi tervezésű kivitelezett, szivattyúval rendelkező fűtési vagy melegvízkészítő rendszerekre a FÉG-VESTALE komplett modul-kazántelepként kiépítve, a gyártó üzemben készreszerelve, igény szerint kiegészítve megfelelő modulokkal. FÉG- VESTALE modulok. Használati melegvíz-igényt kielégítő modul az MK2 és MK4 modul (külön gépkönyv szerint) Szabályozómodulok AR és ART (külön gépkönyv szerint) Állandó hőmérsékletű ATC65 és ATCT65 modulok (külön gépkönyv szerint). Az AF-70 kazánok típusváltozatai csatlakoztathatók: - meglévő vagy egyedi tervezésű kivitelezett, szivattyús vagy szivattyú nélküli fűtési vagy melegvízkészítő rendszerekre -a FÉG-MINI VESTALE komplett modul-kazántelepként kiépítve, a gyártó üzemben készreszerelve, igény szerint kiegészítve megfelelő modulokkal. FÉG- MINI VESTALE modulok. Szabályozómodulok MR (külön gépkönyv szerint) Állandó hőmérsékletű modulok MTC (külön gépkönyv szerint). Melegvízkészítő és szabályozó modul MMK-R (külön gépkönyv szerint). 1. Technikai jellemzők és méretek Az AF 105, AF 70 készülék atmoszférikus, 3 vagy 2db természetes levegőellátású, injektoros gázégővel üzemelő fűtőkészülék. Termoelektromos vagy ionizációs gyújtóláng biztosítással, kézi, piezó vagy elektromos gyújtással. Természetes légáramú, kéménybekötést igénylő füstgázelvezetéssel. Nyitott és zárt fűtési rendszerekhez. Vezérlőegységek: ELEKTRONIKA MECHANIKA AF-105H AF-105HE AF-70HE Visszatérő vízhőmérséklet szabályozás hőérzékelője: T 7335C 2008 HONEYWELL NPT termisztor. 3

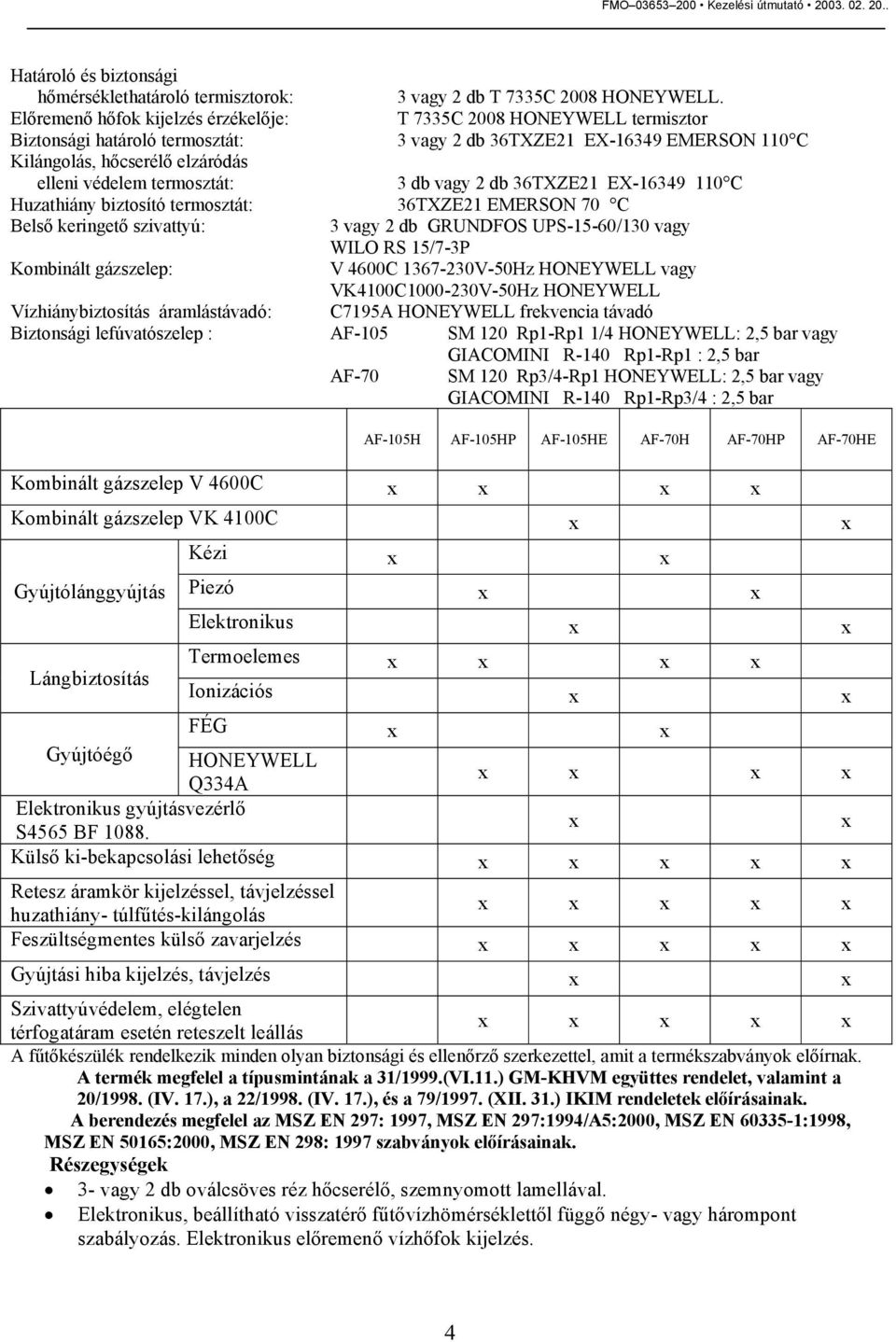

4 Határoló és biztonsági hőmérséklethatároló termisztorok: 3 vagy 2 db T 7335C 2008 HONEYWELL. Előremenő hőfok kijelzés érzékelője: T 7335C 2008 HONEYWELL termisztor Biztonsági határoló termosztát: 3 vagy 2 db 36TXZE21 EX EMERSON 110 C Kilángolás, hőcserélő elzáródás elleni védelem termosztát: 3 db vagy 2 db 36TXZE21 EX C Huzathiány biztosító termosztát: 36TXZE21 EMERSON 70 C Belső keringető szivattyú: 3 vagy 2 db GRUNDFOS UPS-15-60/130 vagy WILO RS 15/7-3P Kombinált gázszelep: V 4600C V-50Hz HONEYWELL vagy VK4100C V-50Hz HONEYWELL Vízhiánybiztosítás áramlástávadó: C7195A HONEYWELL frekvencia távadó Biztonsági lefúvatószelep : AF-105 SM 120 Rp1-Rp1 1/4 HONEYWELL: 2,5 bar vagy GIACOMINI R-140 Rp1-Rp1 : 2,5 bar AF-70 SM 120 Rp3/4-Rp1 HONEYWELL: 2,5 bar vagy GIACOMINI R-140 Rp1-Rp3/4 : 2,5 bar AF-105H AF-105HP AF-105HE AF-70H AF-70HP AF-70HE Kombinált gázszelep V 4600C x x x x Kombinált gázszelep VK 4100C x x Kézi x x Gyújtólánggyújtás Lángbiztosítás Piezó x x Elektronikus x x Termoelemes x x x x Ionizációs x x FÉG x x Gyújtóégő HONEYWELL Q334A x x x x Elektronikus gyújtásvezérlő S4565 BF x x Külső ki-bekapcsolási lehetőség x x x x x Retesz áramkör kijelzéssel, távjelzéssel huzathiány- túlfűtés-kilángolás x x x x x Feszültségmentes külső zavarjelzés x x x x x Gyújtási hiba kijelzés, távjelzés x x Szivattyúvédelem, elégtelen térfogatáram esetén reteszelt leállás x x x x x A fűtőkészülék rendelkezik minden olyan biztonsági és ellenőrző szerkezettel, amit a termékszabványok előírnak. A termék megfelel a típusmintának a 31/1999.(VI.11.) GM-KHVM együttes rendelet, valamint a 20/1998. (IV. 17.), a 22/1998. (IV. 17.), és a 79/1997. (XII. 31.) IKIM rendeletek előírásainak. A berendezés megfelel az MSZ EN 297: 1997, MSZ EN 297:1994/A5:2000, MSZ EN :1998, MSZ EN 50165:2000, MSZ EN 298: 1997 szabványok előírásainak. Részegységek 3- vagy 2 db oválcsöves réz hőcserélő, szemnyomott lamellával. Elektronikus, beállítható visszatérő fűtővízhömérséklettől függő négy- vagy hárompont szabályozás. Elektronikus előremenő vízhőfok kijelzés. 4

5 Teljes térfogatáramú belsőszivattyús utókeringetés az égők üzemszerű lekapcsolása után és visszacsapó szelepek az állásos veszteségek csökkentése érdekében. Reteszelt leállás áramkörébe sorosan kötött hőcserélő elzáródáskor működő biztonsági termosztát és vízhőmérséklet érzékelő biztonsági határoló Méretek AF-105H AF-105HP AF-105HE O NÁ 65 PN 6 MSZ , ,5 NÁ100 PN 6 MSZ db AF-105 5

6 Méretek AF-70H AF-70HP AF-70HE O (9) 219 NÁ 80 PN 6 MSZ NÁ 65 PN 6 MSZ

7 1.1 Belső nézet AF-105H (AF-105HP, AF-105HE) VIGYÁZZ! A b eren dezés hálózati f eszültség gel működik. I. érintésvédelmi osztályú. A szerkezet megbontását csak szakember végezheti a berendezés teljes feszültségmentesítése után! I

8 1.2 Belső nézet AF-70HE (AF-70H, AF-70HP) I

9 Belső nézet 1. Gyűjtő- elosztó cső, vagy gyűjtő- és osztócső 2. Gázszelep Honeywell V 4600C-1367 vagy VK 4100C 3. Gázégő 4. Szivattyú UPS-15-60/130 GRUNDFOS vagy RS 15/7-3P WILO 5. Visszacsapó szelep 6. Vízáramlás érzékelő C7195A HONEYWELL 7. Elektromos vezérlő doboz AF-105H, AF-105HE, AF-70HE ELEKTRONIKA MECHANIKA 8. Gyújtólángfúvóka 9. Gyújtólángcső, vagy gyújtógázcső 10. Kazánpalást 11. Hőcserélő 12. Füstcsatorna 13. Huzatmegszakító 14. Automata légtelenítő G 3/8 15. Automata légelzáró G 3/8 16. Huzathiány érzékelő termosztát 70 C THERMODISC 36TXZE Biztonsági határoló termosztát 110 C THERMODISC 36TXZE21 EX Határoló, biztonsági hőmérséklet korlátozó NPT termisztor T 7335C 2008 HONEYWELL 19. Légtelenítő csavar 20. Légtelenítő csavar (Gázvezeték) 21. Elektromos kötésdoboz "KD vagy KE 22. Szabályozó termisztor (Visszatérő) T 7335C 2008 HONEYWELL 23. Kijelző termisztor (Előremenő) T 7335C 2008 HONEYWELL 24. Biztonsági lefúvató szelep 2,5 bar Külön rendelésre max. 6 bar 25. Gázcsap 26. Biztonsági termosztát (Hőcserélő elzáródás-, kilángolás elleni védelem) 110 C THERMODISC 36TXZE21 EX Termoelem,vagy ionizációs elektróda 28. Nyomásmérő csonkok 29. Víztelenítő csavar 30. Gömbcsap 31. Ajtó 32. Gázelosztó cső 33. (Oldallemez külön rendelésre) 34. Kábelcsatorna (Jobb) 35. Kábelcsatorna (Bal) 36. Kábelcsatorna (Alsó) 37. Kapcsoló ( Modul ki-be, reset ) 38. Nyomógombok ( Elemi kazánok ki-be) 39. Léptető nyomógomb (Visszatérő hőfok ± ) 40. Kijelzés léptető nyomógomb 41. Kijelző Belső nézet részlet AF-105H Gázszelep V Nyomásmérőcsonk 3. Gyújtólángfúvóka 4. Nyomásszabályozó 5. Gyújtólángcső BESZABÁLYOZVA! Fg "H" 6. AMP 3 pólusú mágnesszelep csatlakozó 7. Termoelem 8. Biztonsági határolótermosztát Biztonsági termosztát (Hőcserélő elzáródás, kilángolás elleni védelem a termoelektromos áramkörben) 9

10 Belső nézet részlet AF-105HE, AF-70HE II II. x 2 1. Gyújtásvezérlő HONEYWELL S4565FB 2. Gázszelep VK4100C 3. Nyomásszabályozó 4. Soflite késleltetett nyitás beállítás 5. Nyomásmérő csonkok 6. Gyújtógázcső Ø 4 mm 7. Lángörkábel 8. Gyújtóelektróda vezeték Belső nézet részlet AF-105HP, AF-70HP 9. AMP 4 polusú mágnesszelep csatlakozó 10. Ionizációs elektróda 11. Gyújtóelektróda 12. Gyújtólángfúvóka HONEYWELL 13. Biztonsági termosztát (Hőcserélő elzáródás, kilángolás elleni védelem a reteszelt leállás áramkörében) II. BESZABÁLYOZVA! Fg "H" II. x 2 1. Gázszelep V Gyújtógázcső Ø 6 mm 3. Nyomásmérőcsonk 4. Nyomásszabályozó 5. Piezó nyomógomb 6. Termoelem 7. Gyújtóelektróda vezeték 8. AMP 4 pólusú MÁGNESSZELEP csatlakozó 9. Gyújtóelektróda 10. Gyújtólángfúvóka HONEYWELL 11. Biztonsági termosztát (Hőcserélő elzáródás, kilángolás elleni védelem a reteszelt leállás áramkörében) 10

11 Belső nézet részlet AF-70H 8 BESZABÁLYOZVA! Fg "H" 1. Gázszelep V Nyomásmérőcsonk 3. Gyújtólángfúvóka 4. Nyomásszabályozó 5. Gyújtólángcső 6. AMP 4 pólusú csatlakozó Termoelem 8. Biztonsági termosztát (Hőcserélő elzáródás, kilángolás elleni védelem a reteszelt leállás áramkörében) 1.2. MŰSZAKI LEÍRÁS Gyűjtő-elosztó cső, vagy a gyűjtő és osztócső (1) a modul alján helyezkedik el, és melegítendő fűtővizet külső szivattyú áramoltatja keresztül. Szabályozószeleppel vagy csappal, elektronikus külső szivattyúval ellátott külső rendszereknél a térfogatáram változó ( 0- max). Az AF-70 modulkazánoknál, a sorosan felállított fűtőmodulok gyűjtő- és osztócsövét karimás csatlakozású fordítóív köti össze. Az AF-70-es, AF-70HE vezérléssel szerelt kazántelepeknél lehetséges külső szivattyú nélküli rendszerek kiépítése is. Ez esetben a gyűjtő- és osztócső vakkarimával van lezárva. Belsőszivattyús fűtőrendszernél ha a fűtési körben termosztatikus radiátorszelepek vannak beépítve szükséges az osztó és gyűjtőcső automata kerülőszeleppel történő átkötése ( by-pass). A négy- vagy hárompontos hőmérséklet szabályozó hőfokérzékelő termisztora (22) a gyűjtő-elosztó csőbe vagy a gyűjtőcsőbe (AF-70) nyúlik és az ott érzékelt visszatérő vízhőfoknak megfelelően ki- vagy bekapcsolja az elemi kazánegységek szivattyúit és gázszelepeit. Az égő leállása után a vezérlő automatika mintegy 25 másodpercig járatja a szivattyút, ezáltal elszállítja a kazánban lévő hőt. A visszatérő hőmérséklet beállítási tartománya +30-tól +88 C. Szivattyú (4) függőleges felszálló vezetékhez csatlakozik, üzemelés közben ezen keresztül szívja a vizet a gyűjtőelosztó csőből, vagy a gyűjtőcsőből és nyomja át a kazánon, felmelegedve vissza a gyűjtő-elosztó csőbe, vagy az osztócsőbe. A gyűjtő-elosztócsőben a megfelelő áramlási irány jobbról balra. Terhelésmentes állapotban a belső szivattyúk fordított áramlási irányba keringetnek.(külső szivattyú leállt, vagy szabályozó zárt). A nyomóágba visszacsapószelep (5) van beépítve, mely a belső szivattyú üzemen kívüli állapotában megakadályozza a melegvíz kazánon való átáramlását és így a hőveszteséget. Vízáramlásbiztosító (6) a kazán előtti csőszakasszal van párhuzamosan kötve. Az átfolyó vízmennyiséggel arányos frekvencia jelet ad a vezérlésnek. Ha vízszállítás 50%-al csökken a gázarmatúra mágnesszelepét a vezérlés lezárja. 11

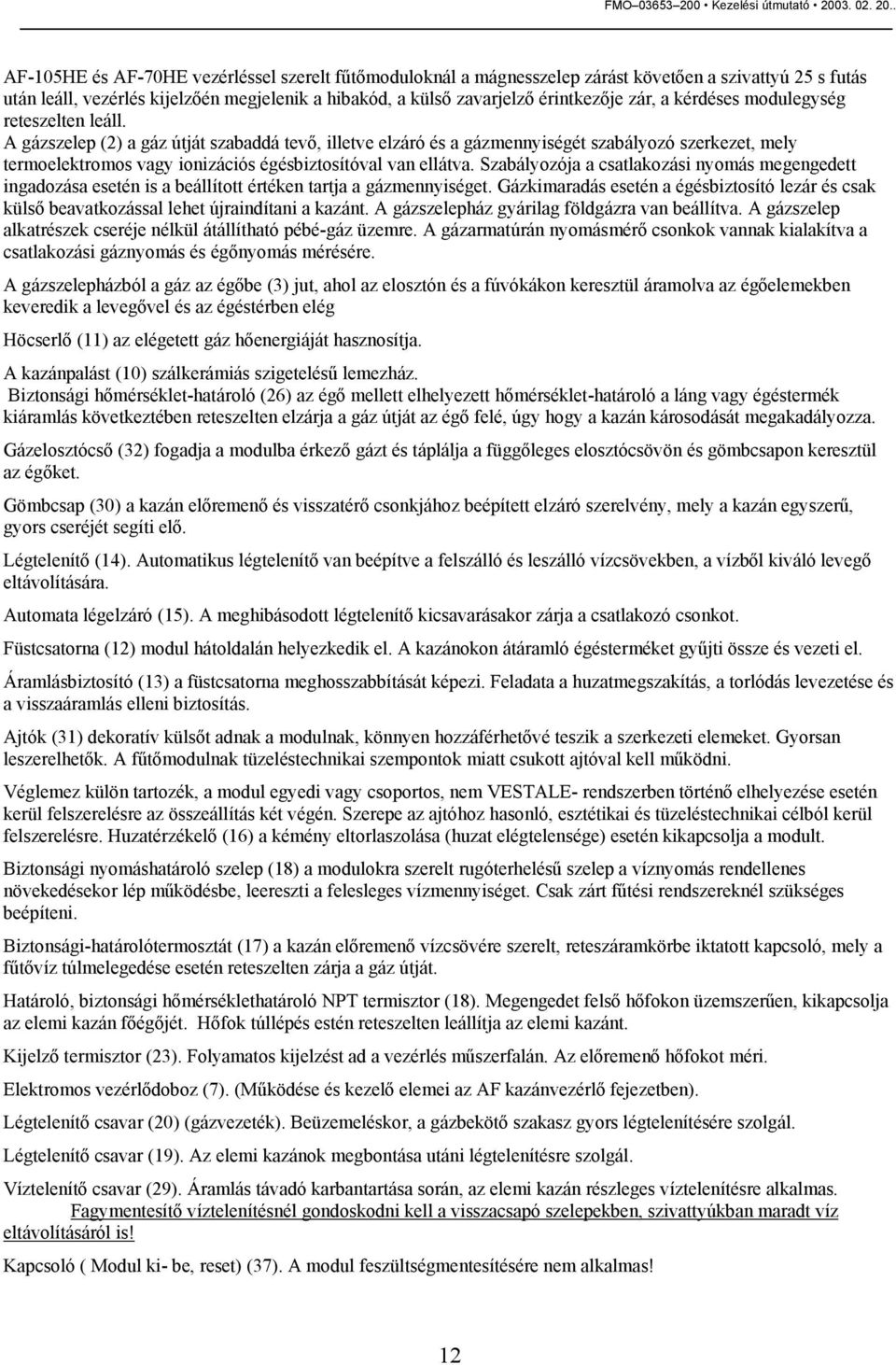

12 AF-105HE és AF-70HE vezérléssel szerelt fűtőmoduloknál a mágnesszelep zárást követően a szivattyú 25 s futás után leáll, vezérlés kijelzőén megjelenik a hibakód, a külső zavarjelző érintkezője zár, a kérdéses modulegység reteszelten leáll. A gázszelep (2) a gáz útját szabaddá tevő, illetve elzáró és a gázmennyiségét szabályozó szerkezet, mely termoelektromos vagy ionizációs égésbiztosítóval van ellátva. Szabályozója a csatlakozási nyomás megengedett ingadozása esetén is a beállított értéken tartja a gázmennyiséget. Gázkimaradás esetén a égésbiztosító lezár és csak külső beavatkozással lehet újraindítani a kazánt. A gázszelepház gyárilag földgázra van beállítva. A gázszelep alkatrészek cseréje nélkül átállítható pébé-gáz üzemre. A gázarmatúrán nyomásmérő csonkok vannak kialakítva a csatlakozási gáznyomás és égőnyomás mérésére. A gázszelepházból a gáz az égőbe (3) jut, ahol az elosztón és a fúvókákon keresztül áramolva az égőelemekben keveredik a levegővel és az égéstérben elég Höcserlő (11) az elégetett gáz hőenergiáját hasznosítja. A kazánpalást (10) szálkerámiás szigetelésű lemezház. Biztonsági hőmérséklet-határoló (26) az égő mellett elhelyezett hőmérséklet-határoló a láng vagy égéstermék kiáramlás következtében reteszelten elzárja a gáz útját az égő felé, úgy hogy a kazán károsodását megakadályozza. Gázelosztócső (32) fogadja a modulba érkező gázt és táplálja a függőleges elosztócsövön és gömbcsapon keresztül az égőket. Gömbcsap (30) a kazán előremenő és visszatérő csonkjához beépített elzáró szerelvény, mely a kazán egyszerű, gyors cseréjét segíti elő. Légtelenítő (14). Automatikus légtelenítő van beépítve a felszálló és leszálló vízcsövekben, a vízből kiváló levegő eltávolítására. Automata légelzáró (15). A meghibásodott légtelenítő kicsavarásakor zárja a csatlakozó csonkot. Füstcsatorna (12) modul hátoldalán helyezkedik el. A kazánokon átáramló égésterméket gyűjti össze és vezeti el. Áramlásbiztosító (13) a füstcsatorna meghosszabbítását képezi. Feladata a huzatmegszakítás, a torlódás levezetése és a visszaáramlás elleni biztosítás. Ajtók (31) dekoratív külsőt adnak a modulnak, könnyen hozzáférhetővé teszik a szerkezeti elemeket. Gyorsan leszerelhetők. A fűtőmodulnak tüzeléstechnikai szempontok miatt csukott ajtóval kell működni. Véglemez külön tartozék, a modul egyedi vagy csoportos, nem VESTALE- rendszerben történő elhelyezése esetén kerül felszerelésre az összeállítás két végén. Szerepe az ajtóhoz hasonló, esztétikai és tüzeléstechnikai célból kerül felszerelésre. Huzatérzékelő (16) a kémény eltorlaszolása (huzat elégtelensége) esetén kikapcsolja a modult. Biztonsági nyomáshatároló szelep (18) a modulokra szerelt rugóterhelésű szelep a víznyomás rendellenes növekedésekor lép működésbe, leereszti a felesleges vízmennyiséget. Csak zárt fűtési rendszereknél szükséges beépíteni. Biztonsági-határolótermosztát (17) a kazán előremenő vízcsövére szerelt, reteszáramkörbe iktatott kapcsoló, mely a fűtővíz túlmelegedése esetén reteszelten zárja a gáz útját. Határoló, biztonsági hőmérséklethatároló NPT termisztor (18). Megengedet felső hőfokon üzemszerűen, kikapcsolja az elemi kazán főégőjét. Hőfok túllépés estén reteszelten leállítja az elemi kazánt. Kijelző termisztor (23). Folyamatos kijelzést ad a vezérlés műszerfalán. Az előremenő hőfokot méri. Elektromos vezérlődoboz (7). (Működése és kezelő elemei az AF kazánvezérlő fejezetben). Légtelenítő csavar (20) (gázvezeték). Beüzemeléskor, a gázbekötő szakasz gyors légtelenítésére szolgál. Légtelenítő csavar (19). Az elemi kazánok megbontása utáni légtelenítésre szolgál. Víztelenítő csavar (29). Áramlás távadó karbantartása során, az elemi kazán részleges víztelenítésre alkalmas. Fagymentesítő víztelenítésnél gondoskodni kell a visszacsapó szelepekben, szivattyúkban maradt víz eltávolításáról is! Kapcsoló ( Modul ki- be, reset) (37). A modul feszültségmentesítésére nem alkalmas! 12

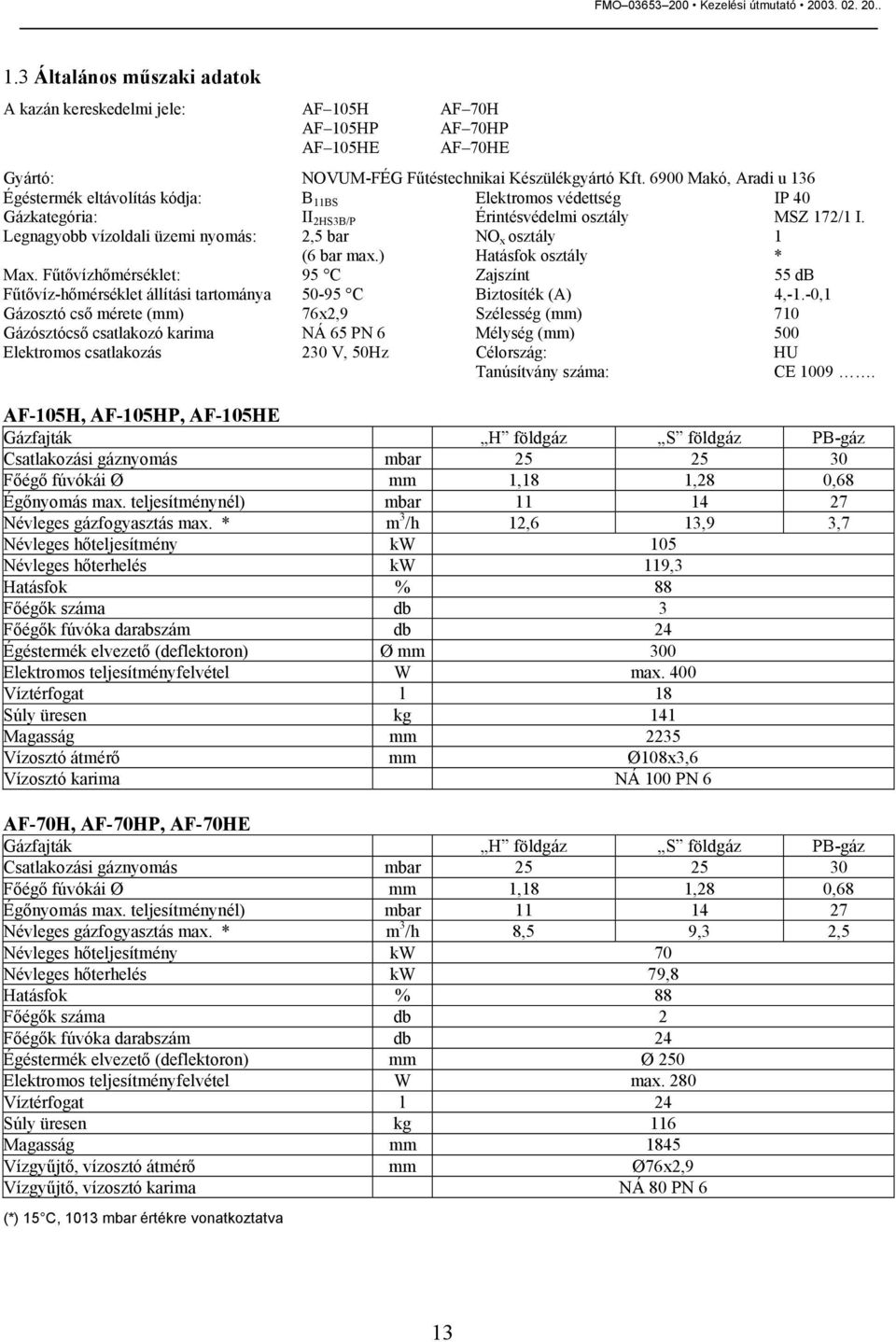

13 1.3 Általános műszaki adatok A kazán kereskedelmi jele: AF 105H AF 70H AF 105HP AF 70HP AF 105HE AF 70HE Gyártó: NOVUM-FÉG Fűtéstechnikai Készülékgyártó Kft Makó, Aradi u 136 Égéstermék eltávolítás kódja: B 11BS Elektromos védettség IP 40 Gázkategória: II 2HS3B/P Érintésvédelmi osztály MSZ 172/1 I. Legnagyobb vízoldali üzemi nyomás: 2,5 bar NO x osztály 1 (6 bar max.) Hatásfok osztály * Max. Fűtővízhőmérséklet: 95 C Zajszínt 55 db Fűtővíz-hőmérséklet állítási tartománya C Biztosíték (A) 4,-1.-0,1 Gázosztó cső mérete (mm) 76x2,9 Szélesség (mm) 710 Gázósztócső csatlakozó karima NÁ 65 PN 6 Mélység (mm) 500 Elektromos csatlakozás 230 V, 50Hz Célország: HU Tanúsítvány száma: CE AF-105H, AF-105HP, AF-105HE Gázfajták H földgáz S földgáz PB-gáz Csatlakozási gáznyomás mbar Főégő fúvókái Ø mm 1,18 1,28 0,68 Égőnyomás max. teljesítménynél) mbar Névleges gázfogyasztás max. * m 3 /h 12,6 13,9 3,7 Névleges hőteljesítmény kw 105 Névleges hőterhelés kw 119,3 Hatásfok % 88 Főégők száma db 3 Főégők fúvóka darabszám db 24 Égéstermék elvezető (deflektoron) Ø mm 300 Elektromos teljesítményfelvétel W max. 400 Víztérfogat l 18 Súly üresen kg 141 Magasság mm 2235 Vízosztó átmérő mm Ø108x3,6 Vízosztó karima NÁ 100 PN 6 AF-70H, AF-70HP, AF-70HE Gázfajták H földgáz S földgáz PB-gáz Csatlakozási gáznyomás mbar Főégő fúvókái Ø mm 1,18 1,28 0,68 Égőnyomás max. teljesítménynél) mbar Névleges gázfogyasztás max. * m 3 /h 8,5 9,3 2,5 Névleges hőteljesítmény kw 70 Névleges hőterhelés kw 79,8 Hatásfok % 88 Főégők száma db 2 Főégők fúvóka darabszám db 24 Égéstermék elvezető (deflektoron) mm Ø 250 Elektromos teljesítményfelvétel W max. 280 Víztérfogat l 24 Súly üresen kg 116 Magasság mm 1845 Vízgyűjtő, vízosztó átmérő mm Ø76x2,9 Vízgyűjtő, vízosztó karima NÁ 80 PN 6 (*) 15 C, 1013 mbar értékre vonatkoztatva 13

14 1.4 Hidraulikus körök AF Osztó Előremenő 1 10 Gyűjtő Visszatérő 14

15 1.5 Hidraulikus körök AF

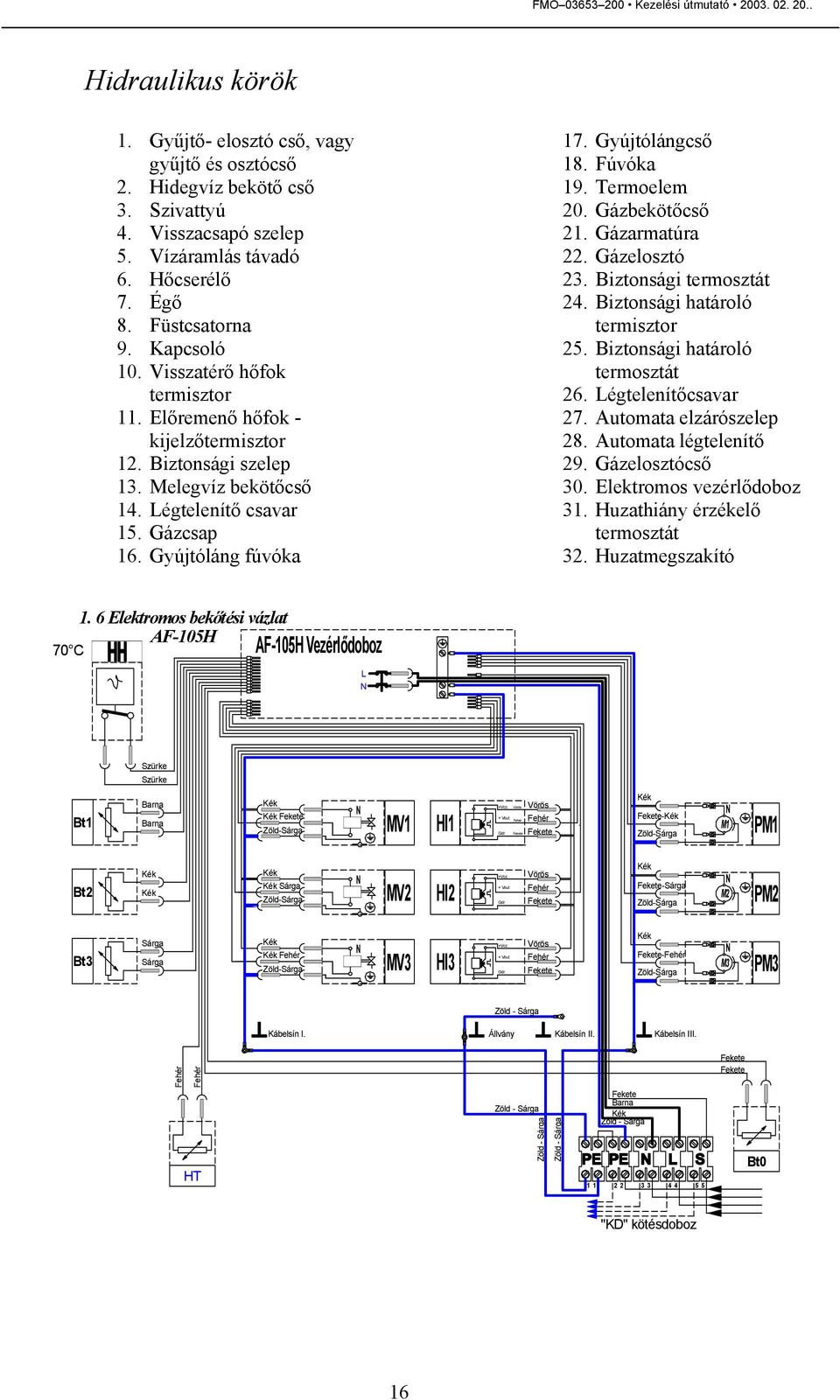

16 Hidraulikus körök 1. Gyűjtő- elosztó cső, vagy gyűjtő és osztócső 2. Hidegvíz bekötő cső 3. Szivattyú 4. Visszacsapó szelep 5. Vízáramlás távadó 6. Hőcserélő 7. Égő 8. Füstcsatorna 9. Kapcsoló 10. Visszatérő hőfok termisztor 11. Előremenő hőfok - kijelzőtermisztor 12. Biztonsági szelep 13. Melegvíz bekötőcső 14. Légtelenítő csavar 15. Gázcsap 16. Gyújtóláng fúvóka 17. Gyújtólángcső 18. Fúvóka 19. Termoelem 20. Gázbekötőcső 21. Gázarmatúra 22. Gázelosztó 23. Biztonsági termosztát 24. Biztonsági határoló termisztor 25. Biztonsági határoló termosztát 26. Légtelenítőcsavar 27. Automata elzárószelep 28. Automata légtelenítő 29. Gázelosztócső 30. Elektromos vezérlődoboz 31. Huzathiány érzékelő termosztát 32. Huzatmegszakító 1. 6 Elektromos bekőtési vázlat AF-105H 70 C AF-105H Vezérlődoboz L N Szürke Szürke Bt1 Zöld-Sárga N MV1 HI1 +Vcc Vörös + Vout Gdr Vörös - Zöld-Sárga N M1 PM1 Bt2 Sárga Zöld-Sárga N MV2 HI2 +Vcc + Vout Gdr Vörös -Sárga Zöld-Sárga N M2 PM2 Bt3 Sárga Sárga Zöld-Sárga N MV3 HI3 +Vcc + Vout Gdr Vörös - Zöld-Sárga N M3 PM3 Zöld - Sárga Kábelsín I. Állvány Kábelsín II. Kábelsín III. HT Zöld - Sárga Zöld - Sárga Zöld - Sárga Zöld - Sárga Bt0 "KD" kötésdoboz 16

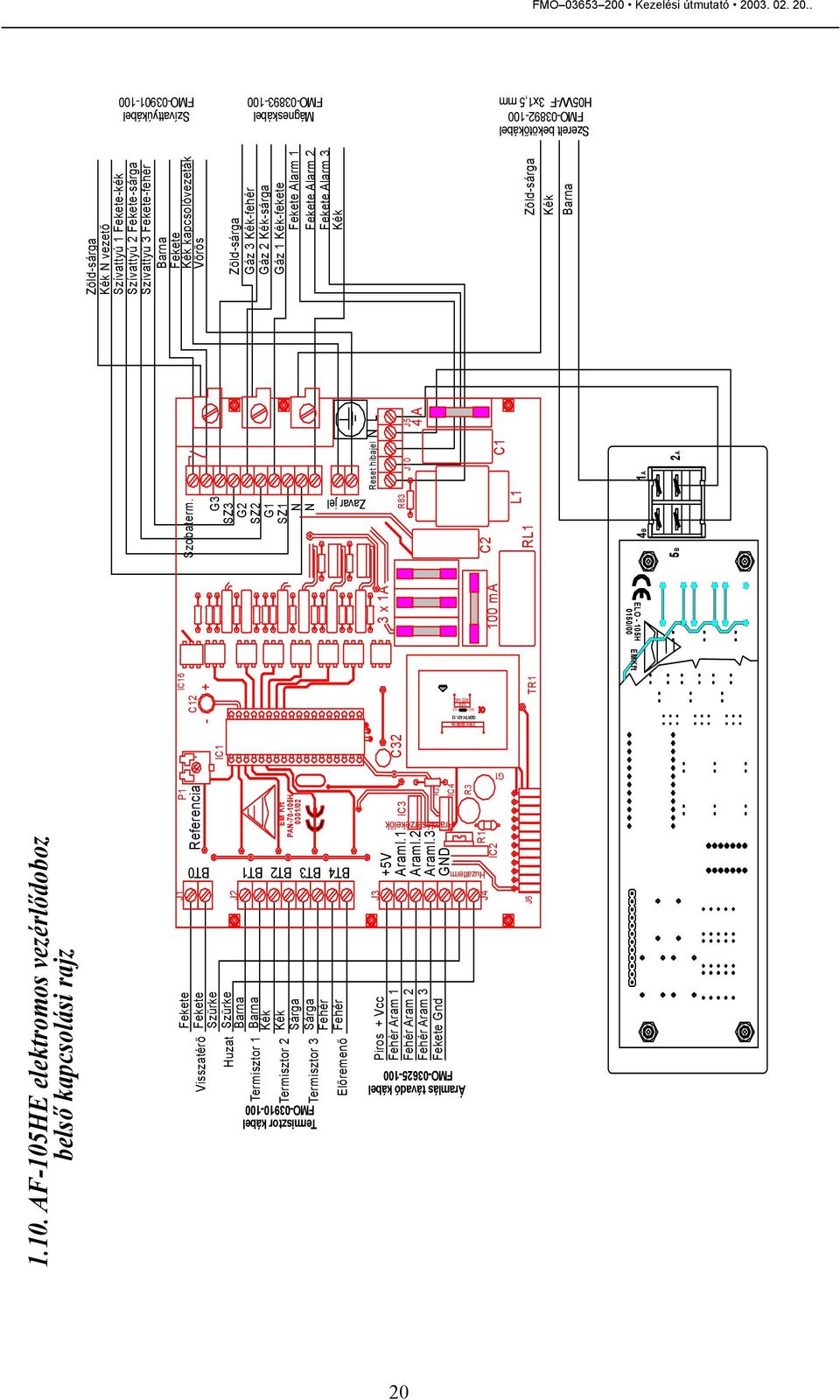

17 1 FMO Kezelési útmutató HH 70 C Szürke Szürke 1.7. Elektromos bekőtési vázlat AF-105HE, AF-105HP AF-105HE Vezérlődoboz K R S S L N 110C BH1 110 C KV1 Szürke Bt1 Zöld-Sárga - MV1 HI1 +Vcc Vörös + Vout Gdr Vörös - Zöld-Sárga N M1 PM1 110 C BH2 110 C KV2 Bt2 Zöld-Sárga - Sárga MV2 HI2 +Vcc Vörös + Vout Gdr Vörös -Sárga Zöld-Sárga N M2 PM2 110C BH3 110 C KV3 Szürke Sárga Sárga Bt3 Zöld-Sárga - MV3 HI3 +Vcc Vörös + Vout Gdr Vörös - Zöld-Sárga N M3 PM3 Kábelsín I. Kábelsín III. Zöld - Sárga Kábelsín II. Zöld - Sárga MV1 MV1 PM1 HI1 Bt1 Bt0 HT HH KE R K S S BH 1 KV 1 HT Külső ki-bekapcsolás 230V 50Hz Feszűltségmentes külső zavarjelzés záróéritkező kivezetés Betáp 230V 50Hz HO3VV-F 3x 1,5 m2 K R S S Állvány Vörös Zöld - Sárga MV2 MV3 Gázmágnesszelepek AF-105HP Honeywell V 4600C 1367 MV2 PM2 HI2 Bt2 MV3 PM3 HI3 Bt3 Gázmágnesszelepek CVI AF-105HE Szívattyúmotorok Áramlásérzékelő Biztonsági hőmérséklet határoló termisztor Kapcsolótermisztor (Visszatérő hőfokvezérlés) Előremenőhöfok kijelzőtermisztor Huzattermosztát 70 C Honeywell VK4100C 1000 Grundfos UPS 15-60/ WILO RS17/7-3 Honeywell C7195A Honeywell C7335C Honeywell C7335C Honeywell C7335C CAMPINI 60 B 70. Au Kábelösszekötő doboz Hensel Kapcsolóbemenet (Helyiség-termosztát ) Gyűjtő-zavarjelző Feszűltségmentes kimenet BH 2 BH 3 Biztonsági hőmérséklet határoló termosztát 110 C EMERSON 36TXZE21- EX KV 2 KV 3 Kilángolásvédelmi termosztát 110 C EMERSON 36TXZE21- EX "KE" Kábélösszekötö doboz Bt0 AF-105HE MV1 MV2 MV3 Zöld-Sárga Zöld-Sárga AF-105HP MV1 MV2 MV3 9 N 8 7 CVI 6 ALARM N 17

18 70 C Szürke Szürke BH1 110C Szürke KV1 110 C 110C 110 C 1.8. Elektromos bekőtési vázlat AF-70HE, AF70-HP, AF70-H K AF-70HE Vezérlődoboz R L N Bt1 Zöld-Sárga - MV1 HI1 +Vcc + Vout Gdr Vörös Vörös - Zöld-Sárga N M1 PM1 Bt2 Zöld-Sárga - Sárga HI2 +Vcc + Vout Gdr Vörös Vörös -Sárga Zöld-Sárga N M1 PM2 HT Kábelsín I. Kábelsín III. Zöld - Sárga Kábelsín II. Állvány Külső ki-bekapcsolás 230V 50Hz Feszűltségmentes külső zavarjelzés záróéritkező kivezetés Betáp 230V 50Hz HO3VV-F 3x 1,5 m2 Vörös Zöld - Sárga Zöld - Sárga Bt0 "KE" Kábélösszekötö doboz S S 1 S S R K HH Zöld-Sárga AF-70HE MV1 MV CVI ALARM Zöld-Sárga AF-70HP, AF-70H MV1 MV2 MV3 BH2 KV2 MV1 MV2 Gázmágnesszelepek AF-70H, AF-70HP Honeywell V 4600C 1367 MV1 PM1 MV2 PM2 Gázmágnesszelepek AF-70HE Szívattyúmotorok Honeywell VK4100C 1000 Grundfos UPS 15-60/ WILO RS17/7-3 HI1 HI2 Áramlásérzékelő Honeywell C7195A Bt1 Bt2 Biztonsági hőmérséklet határoló termisztor Honeywell C7335C Bt0 Kapcsolótermisztor (Visszatérő hőfokvezérlés) Honeywell C7335C HT Előremenőhöfok kijelzőtermisztor Honeywell C7335C HH Huzattermosztát 70 C CAMPINI 60 B 70. Au KE Elosztó doboz "KE" Hensel R K Kapcsolóbemenet (Helyiség-termosztát ) S S Gyűjtő-zavarjelző Feszűltségmentes kimenet BH 1 BH 2 Biztonsági hőmérséklet határoló termosztát 110 C EMERSON 36TXZE21- EX KV 1 KV 2 Kilángolásvédelmi termosztát 110 C EMERSON 36TXZE21- EX MV N N 18

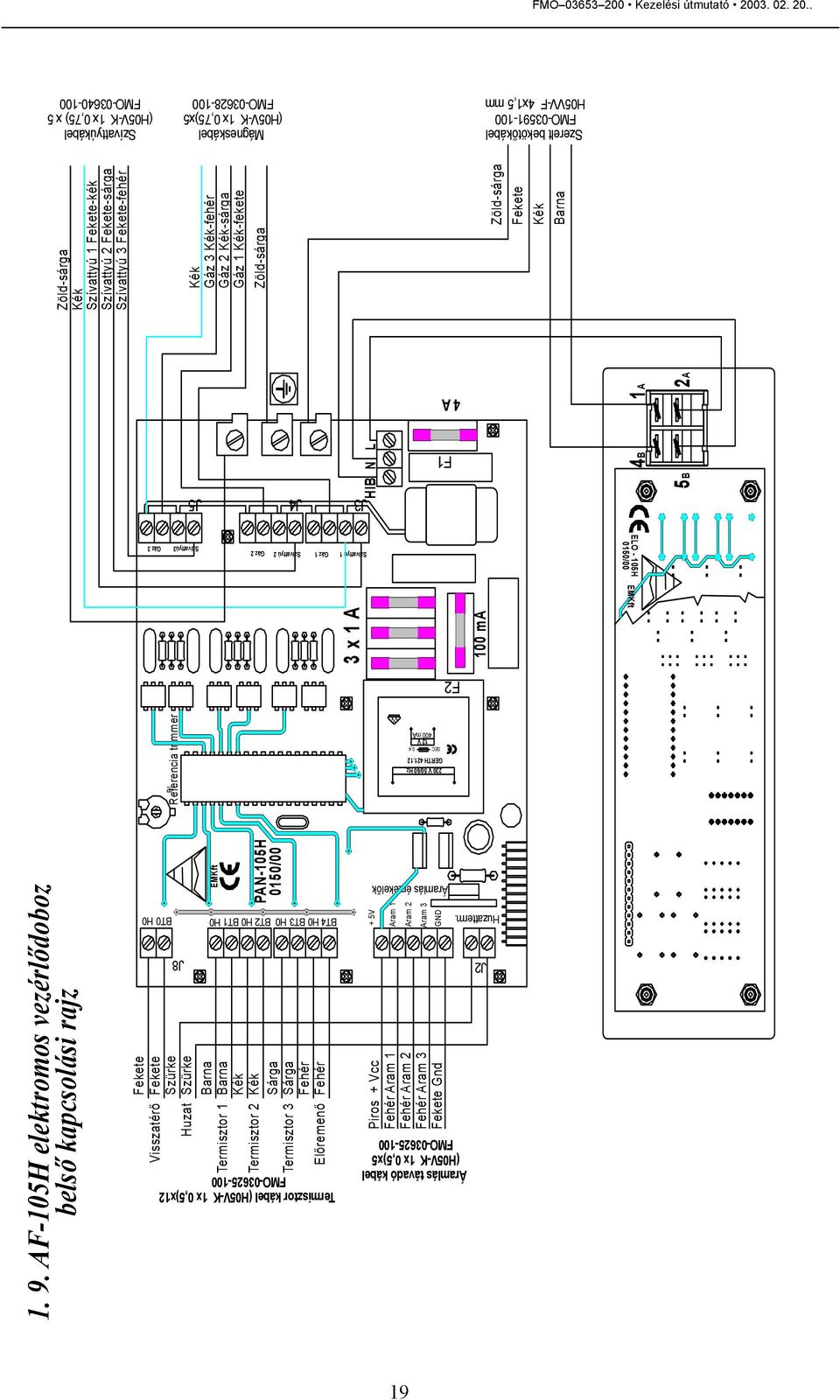

19 HIB V D E Gáz 2 + 5V EMKft PAN-105H 0150/00 Huzatterm. BT4 H0 BT3 H0 BT2 H0 BT1 H0 Áramlás érzékelők F2 Szívattyú 1 Gáz 1 Szívattyú 2 Szívattyú3 Gáz 3 J5 F1 Aram 1 Aram 2 Aram 3 GND P1 Referencia trimmer 3 x 1 A 100 ma L N J2 J8 230 V 50/60 Hz GERTH SEC 0,4 12 V 400 ma 4 A Szerelt bekötőkábel FMO H05VV-F 4x1,5 mm Mágneskábel (H05V-K 1x 0,75)x5 FMO Szívattyúkábel (H05V-K 1x 0,75) x 5 FMO B 4B 1A Zöld-sárga Szívattyú 1 -kék Szívattyú 2 -sárga Szívattyú 3 -fehér Gáz 3 -fehér Gáz 2 -sárga Gáz 1 -fekete Zöld-sárga Zöld-sárga ELO - 105H 0150/00 EMKft Visszatérő Huzat Termisztor 1 Termisztor 2 Termisztor 3 Előremenő Szürke Szürke Sárga Sárga Piros + Vcc Aram 1 Aram 2 Aram 3 Gnd 2A Áramlás távadó kábel (H05V-K 1x 0,5)x5 FMO Termisztor kábel (H05V-K 1x 0,5)x12 FMO J3 J AF-105H elektromos vezérlődoboz belső kapcsolási rajz BT0 H0 19

20 Szerelt bekötőkábel FMO H05VV-F 3x1,5 mm Mágneskábel FMO Szívattyúkábel FMO B 5B 1A 2A Zöld-sárga N vezető Szívattyú 1 -kék Szívattyú 2 -sárga Szívattyú 3 -fehér Zöld-sárga Gáz 3 -fehér Gáz 2 -sárga Gáz 1 -fekete Zöld-sárga ELO - 105H 0150/00 EMKft Visszatérő Huzat Termisztor 1 Termisztor 2 Termisztor 3 Szürke Szürke Sárga Sárga Piros + Vcc Aram 1 Aram 2 Aram 3 Gnd Áramlás távadó kábel FMO Termisztor kábel FMO Előremenő EM Kft Araml.3 GND Szobaterm. G3 SZ3 G2 SZ2 G1 SZ1 N N Reset hibajel J10 J5 kapcsolóvezeták Vörös Alarm 1 Alarm 2 Alarm 3 Huzatterm. BT4 BT3 BT2 BT1 BT0 Zavar jel J1 J2 Referencia PAN H 0301/02 P1 J3 J4 +5V Araml.1 Araml.2 IC1 N L Áramlásérzékelők G1 IC2 R1 IC3 R2 IC4 R3 J6 C32 - C12 IC16 + TR1 3 x 1A 100 ma R83 C2 L1 RL1 4 A C1 230 V 50/60 Hz GERTH ma 12 V SEC 0,4 V D E AF-105HE elektromos vezérlődoboz belső kapcsolási rajz 20

21 Szerelt bekötőkábel MFM H05VV-F 3x1,5 mm Mágneskábel MFM Szívattyúkábel MFM AF-70HE elektromos vezérlődoboz belső kapcsolási rajz 4 B 5 B Reset hibajel 1 A 2 A Zöld-sárga N vezető Szívattyú 1 -kék Szívattyú 2 -sárga Gáz 2 -sárga Gáz 1 -fekete Zöld-sárga ELO - 105H 0150/00 EMKft Visszatérő Huzat Termisztor 1 Termisztor 2 Előremenő Szürke Szürke EM Kft Piros + Vcc Aram 1 Aram 2 Gnd kapcsolóvezeták Vörös Zöld-sárga Alarm 1 Alarm 2 N vezeto Áramlás távadó kábel FMFM Termisztor kábel MFM Araml.3 GND Szobaterm. G3 SZ3 G2 SZ2 G1 SZ1 NN J10 J5 Huzatterm. BT4 BT3 BT2 BT1 BT0 Zavar jel J1 J2 Referencia PAN H 0301/02 P1 J3 J4 +5V Araml.1 Araml.2 IC1 N L Áramlásérzékelők G1 IC2 R1 IC3 R2 IC4 R3 J6 C32 - C12 IC16 + TR1 2x 1A 100 ma R83 C2 L1 RL1 4 A C1 230 V 50/60 Hz GERTH ma 12 V SEC 0,4 D E V 21

22 1.12. AF-105HE kazánok FÉG - VESTALE modulokkal F B A A B C D E (hátul) T 3 T T T 2 10 T (elöl) T M 36 K 10 M AB A előremenő fűtővíz B visszatérő fűtővíz C használati melegvíz D hálózati hidegvíz E cirkulációs vezeték F gáz betáp. G osztó H gyűjtő G 37 H ATCT ART MK állandó hőm. modul szabályozó modul melegvízkészitő modul AF-105HE 37 AF-105HE fűtőmodul (első ) fűtőmodul (hátsó ) 1. Fűtési keringető szivattyú 2. Hőmérő 3. Előre menő fűtővíz érzékelő 4. Elzáró szelep 5. Fűtővíz szabályozó szelep 6. Fűtővíz szabályozó 11. Elektromos szekrény ( MK ) 12. HMV hőérzékelő 13. HMV hőcserélő 14. Visszacsapó szelep 15. HMV köri lefúvató szelep 16. Nyomáskapcsoló 21.Biztonsági lefúvató szelep 22. Fűtőmodul elemi szivattyú 23. Gázcsap 24. Gázarmatúra 25. Égő 26. Visszacsapó szelep 31.Tágulási tartály 32.Leeresztő szelep 33. Visszacsapó szelep 34. Vízmennyiség mérő 35. Elzáró szelep 36. Főkapcsoló szekrény " K " 41.Víhiánybiztosító 42.Elektromos vezérlődoboz 7. Elektromos szekrény ( AR ) 8. HMV szabályozó szelep 9. HMV primer szivattyú 10. HMV szabályozó 17.HMV keringető szivattyú 18. Elzáró szelep 19. Visszacsapó szelep 20. Fűtőmodul elektromos kötésdoboz 27. Lamellás hőcserélő 28. Légtelenitő 29. Nyomáskapcsoló 30. Nyomásmérő 37. Visszatérőhöfok-érzékelő termisztor 38. Külső hőérzékelő 39. Huzat érzékelő 40. Belső hőérzékelő (helyiségben) B A 22

23 F A előremenő fűtővíz B visszatérő fűtővíz C használati melegvíz D hálózati hidegvíz E cirkulációs vezeték F gáz betáp. G osztó H gyűjtő I " FB " főbiztosító szekrény J Huzatérzékelő 1.13.Mini Vestale modul kazántelep elvi kapcsolási vázlata J J D E C A B A B T T T T T T VS FB M G AB A 10 M H 35 AF - 70H fűtőmodul AF - 70H fűtőmodul MMK + R melegvízkészítő + szabályozó modul 1. Légtelenítő 2. Elzáró csap 3. Lamellás hőcserélő 4. Visszacsapószelep 5. Gázcsap 6. Égő 7. Fűtőmodul elemi szivattyú 8. Gázarmatúra 9. Gáz légtelenítő 10. Elektromos doboz "KE" 11. Vízáramlás biztosító 12. Biztonsági lefúvató szelep 13. Szennyfogó szűrő 14. Visszacsapó szelep 15. Recirkuláltató szivattyú 16. Visszacsapó szelep 17. Légtelenítő ( HMV köri ) 18. Keringető szivattyú ( HMV kör ) 19. Pillangó szelepek 20. Hőcserélő 21. Kétútú motoros szelep 22. Nyomáskapcsoló 23. Biztonsági szelep 24. Hőmérő 25. Hőérzékelő 26. Keringető szivattyú 27. Kétútú motoros csap 28. Keringető szivattyú 29. Központi szabályozó 30. Nyomásmérő MTC áll. hőm. modul 31. Elektromos szekrény ( VS ) 32. Tágulási tartály 33. Nyomáskapcsoló 34. Feltöltő csap 35. Vízmennyiség mérő 36. Ürítő csap 36 MS kiszolg. modul 37. Kűlső hőérzékelő 38. Kűlső tágulási tartály ( ha szüks.) 39. Belső hőérzékelő ( helyiségben ) 40. Határoló termosztát 41. Elektromos vezérlődoboz AF-70HE 42. Belső hőérzékelő (helyiségben) B 0 I 23

24 2. Általános felszerelési, beépítési előírások 2.1. Kazántelep összeállítása több fűtőmodulból 1. Teljes osztólemez 2. Tartó gázcsőhöz 3. Véglemez 4. Alsó tartólemez AF-105 kazántelep 1. Teljes osztólemez 2. Tartó gázcsőhöz 3. Véglemez AF-70 kazántelep 4. Alsó tartólemez 24

25 1. Teljes osztólemez 5. Osztólemez-tartó Több AF 105 és AF 70 fűtőmodulból összeállított kazántelepnél az egymás mellé felállított kazánok közzé osztólemezek beszerelése szükséges. A tartozékként szállított osztólemezeket a deflektorok mellé kell elhelyezni. Az osztólemezek felszerelésével elkerülhető a fűtőmodulok zavaró kölcsönhatása következtében fellépő rendellenes működés. A modulok összeállítása során a gázosztó-karimák alsó csavarjaira kell felfűzni a szintén tartozékként szállított osztólemez-tartókat. A tartók átfordíthatok, tetszőlegesen szerelhetők fűtőmodulonként azonos állásban, vagy szimmetrikusan. Véglemezzel szerelt oldalon, és gépészeti modulok csatlakozó karimáinál (szélső modulok a soros elrendezésben) nem kell osztólemezt beszerelni. A karimacsavarok meghúzását megelőzően szükséges a helyes vízszintes beállítás. Üzembe helyezett, nyomáspróbázott berendezésnél tilos a gázkarima csavarok lazításával történő utólagos beállítás. Összeállítás után az osztólemezek betűzhetők a gázcsőkarimák között a tartólemezbe. Javítások, karbantartások során a lemez kiemelhető. A berendezést osztólemez nélkül üzemeltetni tilos és veszélyes! Vonatkozó előírások, szabványok: Az elhelyezés létesítés feltételeit többek között az OTÉK építési előírások MSZ 1600/1-15 Létesítés Biztonsági Szabályzat GOMBSZ Gáz és Olajipari Műszaki Biztonsági Szabályzat XLI/1994 törvény a gázszolgáltatásról 35/1996 (XII.29.)BM. sz. rendelettel kiadott OTSZ Országos Tűzvédelmi Szabályzat 15/1992 (VII.10.)KTM rendelettel módosított 12/1986 (XII.30.)ÉVM rendelet XCIII/1993 törvény a munkavédelemről 21/1986 (VI.2.) MT. rendelet a Környezetvédelemről 25

26 MSZ MSZ. 7044; MSZ 172; MSZ 274; stb. szabványok tartalmazzák. A rendeletek változásait, az EU normák fokozatos bevezetését figyelemmel kell kísérni Kazánház elhelyezése, nagysága A kazánház kialakítható: pincében, földszinten, közbenső szinten, pl. emeleten, tetőtérben, vagy tetőn, pl.: konténerben. A PB gázzal üzemelő berendezés pincében, alagsorban, a terepszintnél mélyebb helyen, valamint paneles nagyblokkos épületben nem alakítható ki, vagy különleges előírások vonatkoznak rá. A tetőtéri kialakítás, elhelyezés a VESTALE modulok erőssége: - a nagyobb biztonság - a kis helyigény - a könnyű súly - az egyszerű égéstermék (kürtő) elvezetés - a csendes járás, alacsony rezgésszint, stb. miatt. A kazánház alapterülete, nagysága feleljen meg az elhelyezésre kerülő berendezéseknek. A fűtőmodulok, gépészeti modulok kezelhetősége általában min. 800 mm-es körbejárhatóságot igényelnek, (kivétel: a fal mellé egy sorban szerelt esetek). A minimális belmagasság tetőtéri elhelyezésnél: 2650 mm. Más esetekben, pl. gyűjtőkémény esetén a vízszintes füstcsatorna elhelyezésére, szerelhetőségére többlet belmagasságot kell figyelembe venni. A modulok mozgatási, szállítási útvonalára a nyílászárók nagyságára ügyelni kell. A kazánház elhelyezése, kialakítása adott esetben építési, szakhatósági engedély köteles. A kazánházat és berendezéseit (pl.: kéményt, kürtőt, szellőző kivezetéseket, stb.) az építési engedélyezési tervnek tartalmaznia kell. Meglévő épületben történő elhelyezésnél a létesítés előtt ajánlatos konzultálni: a területileg illetékes Önkormányzat Építési osztályával, gázszolgáltatóval, ANTSZ el, Kéményseprő Vállalattal, stb Falak, határoló szerkezetek: Feleljenek meg az általános építészeti követelményeknek. Teherbíró képességük bírják a berendezés súly és minimális dinamikus igénybevételét. Meglévő épületbe való utólagos elhelyezésnél statikai szakvélemény szükséges. Padlószigetelés háromrétegű legyen, 10 cm magasságú vízréteg elviselésére alkalmas kivitelben Bejárati ajtó küszöbmagassága min. 10cm, (pébé gáztüzelés esetén padlósíkban szabadba vezető min20x20 cm-es kiszellőzőt kell létesíteni). Padló összefolyó szükséges (Pébé gáznál más megoldást kell alkalmazni). Külön előírás, vagy megfontolás szerint: Hasadó-nyíló felület oldalfalon vagy mennyezeten alakítható ki. Padló fajlagos terhelése 6,0 kn/m² ( a kazántelep alatt). Külön kazánalap nem szükséges, csupán gumilemez a kazán felfekvő felülete alá, de egy mm magas lábazat készítése célszerű Tűzrendészeti előírások: Tűzveszélyességi osztály: A kazánház D tűzveszélyességi osztályba tartozik.(otsz. és GOMBSZ.) Gázmérő helyiség 100 m³ /h teljesítményig D ; 100 m³ /h telj. felett A tűzveszélyességi osztályba tartozik Tűzállóság: A kazánházat minden más helységtől nem éghető anyagú és legalább 1 óra tűzállósági határértékű szerkezettel kell elválasztani. (OTSZ.) 26

27 Hasadó-nyíló felület A GOMBSZ VII. fejezet 70. és 71 -a vonatkozik rá. 10db. fűtőmodulig (1050 kw) általában nem szükséges létesíteni, mert 1 db. fűtőmodul teljesítményét a 105 kw-ot kell egység-teljesítménynek tekinteni. Továbbá, ha a kazánház fajlagos légterhelése 1100W/m³ alatt van Padlóburkolat: D tűzveszélyességi osztályú lévén, nem szükséges a szikramentes padlóburkolat kialakítása (pl:metlachi) burkolat megfelelő) Szellőzés (GOMBSZ szerint) A kazánház minimális szellőző levegő igénye: ötszörös légcsere + az égéshez szükséges levegő mennyisége. (Az ötszörös légcsere 40%-a figyelembe vehető az égési levegő szükségletéhez.) A kazánházban megengedett max. légsebesség 0,3 m/sec. A szellőző levegőt természetes, vagy mesterséges (ventilációs) úton lehet biztosítani. a./ Természetes szellőzés, szellőzőnyílásokkal: A szellőzőnyílás alul: padlósík felett maximum 50 cm magasan legyen a nyílás alsó éle. A szellőzőnyílás felül: mennyezet alatt közvetlenül, vagy a mennyezeten is kialakítható. A szellőzőzsaluk el nem zárhatóak legyenek. Az alsó-felső szellőzőnyílás tiszta keresztmetszete egyenként legalább 5cm 2 /l kw, de minimum 400 cm 2 legyen. b./ Mesterséges szellőzés: A szellőzés kiegyenlített legyen. (depressziós tilos). A ventillátorokat a kazánokkal (fűtőmodulokkal) villamosan a központi kapcsoló szekrényben reteszelni szükséges. (VESTALE kazántelepnél K szekrény ) c./ Az épület jellegétől függően felmerülhet a vészszellőző berendezés alkalmazása. Ekkor a GOMBSZ 71 -a szerint kell eljárni. 2.7.Zajvédelem A kazán berendezés zajszintje max: 55 db. A legfelső födémre telepített kazánok zajától az alatta lévő helyiségeket erre a célra kialakított födémszerkezettel kell megvédeni, ennek megválasztása a mindenkori tervező feladata. A csővezetékek falon és födémen való átvezetését 5 cm vastag, hanglágy csőhéjjal kell elválasztani az épület-szerkezettől. 2.8.Égéstermék elvezetés: Az égéstermék elvezetés, kémény létesítésével az OTÉK, OTSZ, GOMBSZ, MSZ 04-82, MSZ 7044 vonatkozó előírásait be kell tartani Kémények anyaga, hőszigetelés A gyűjtőkémény lehet falazott, vagy előregyártott elemekből.(émi minősített) épített. Szerelt kémény és vízszintes füstcsatorna készülhet alumínium, vagy KOR-acél (saválló) lemezből (acélcső nem alkalmazható) A kémény és vízszintes füstcsatorna hőszigetelését igen gondosan kell kivitelezni. A minimális hőszigetelés vastagságának, belső térben 12 cm, külső térben pedig 25 cm vastag téglafallal kell egyenértékűnek lenni, de ennél jobb érték is kívánatos Égéstermék elvezetés kivitele: Külön-külön kazánonkénti kivezetés esetén, ha az a készülék füstcsonkjával azonos méretű, vagy fűtőmodul páronként az ajánlott nadrágidommal szerelt, max. 4 m magasságig nem kell az égéstermék elvezető csövet méretezni, és ekkor tisztító ajtó sem szükséges. Az AF kazán tartozéka a huzatmegszakító. Az égéstermék-vezeték helyiségen belüli részének bonthatóságát biztosítani kell. Ha az égéstermék elvezető csövet kazánonként függőlegesen a tetőn keresztül egyenesen a szabadba vezetik, akkor a kazánt az esővíz behatolása ellen megfelelően méretezett esővédő sapkával ill. Meidinger tárcsával kell védeni. Lapos tetejű épületnél történő kivezetésnél közvetlen a tető felett már 1,2 m kéménymagasság is megfelelő. Nem lapos tetejű épületnél a kéményt a tetőgerincnél 27

28 vagy a kéménytengelytől mért 3 m-es körzeten belül eső szomszédos épületnél legalább 0,8 m-rel magasabbra kell építeni (OTÉK). A huzatmegszakító és a kémény teteje között a legkisebb távolság 2 m lehet. Füstcső elhúzása esetén az illetékes Kéményseprő céggel kell konzultálni a megoldásról. Ha a kéménymagasság a 4 m-t meghaladja, vagy kazáncsoportonkénti gyűjtőkémény tervezése szükséges, akkor a kéményt méretezni kell. (számítógépes program) Gázszolgáltatói ajánlás szerint. A kéményépítés-szerelés általában építész és statikus tervező bevonását is igényli. FIGYELEM! A kazán égéstermék visszaáramlás biztosítóval rendelkezik. A szerkezet működésbe lépésekor az a kazán leáll, amelynél viaszáramlás van. A kijelzőn HH hibajel jelenik meg. A gáz -mágnesszelepek zárnak. Az üzemelő belső szivattyúmotorok 25 sec utókeringetés után leállnak. A vezérlés külső zavarjelzést ad. Ismételt újraindítás csak 1 perc várakozási idő után, a vezérlés főkapcsolójának ki- bekapcsolásával, és az elemi kazánok nyomógombbal történő egyenkénti beléptetésével lehetséges. A főkapcsoló ki- bekapcsolása után a zavarjelzések megszűnnek. Feszültségkimaradás után a hibajelek törlésre kerülnek, de az elemi kazánok kézi beléptetésével lehetséges csak az újraindítás. Tilos a biztonsági rendszer kiiktatása, megrongálása és/vagy kiszerelése. Gyakran előforduló leállások esetén szükség van, hogy megfelelő képzett szakember ellenőrizze a kéményt Villamos berendezés: (MSZ172/1, MSZ1600/1 9 lap) A D tűzveszélyességi osztályba tartozó létesítményben, helyiségben bármilyen szabványos lámpatest használható. A kazánházi elektromos főkapcsoló a bejárati ajtó mellett, kívül legyen felszerelve. A villamos kialakítás csatlakoztatható épületfelügyeleti rendszerhez is, melynek során a vízhiány és a huzat hiány jelzését lehet kiadni. Villámvédelemről gondoskodni kell. (MSZ274) Az MSZ által előírt és az adott teljesítménynek megfelelő kazánházi főelosztót kell betervezni. A tápkábel szakaszkapcsolója csak VGK típusú lehet, vagy hasonló görgős kivitel Kezelési osztályba sorolás: Az MSZ szabvány a 140 kw alatti egységteljesítményű készülékekre vonatkozik. A gyártó szerint maga a modul kazán egységes időszakos felügyeletet igényel. Egyéb berendezésekkel együtt tervezett kazánházat, - amennyiben arra szükség van, tervező köteles osztályba sorolni. 3. Kazánházi gázellátás: 3.1. Gázcsatlakozás GOMBSZ szerint: A 25m³ /h vagy annál nagyobb gázfogyasztású tüzelőberendezést külön bekötővezetékről (csatlakozó) kell ellátni. A csatlakozó és fogyasztási vezetéket általában falon kívül kell szerelni, lehetőleg egyenesen, a födémhez és a falhoz képest merőlegesen, ill. párhuzamosan az így adódó legrövidebb úton kell vezetni. Gázvezeték és elektromos vezeték közötti távolság az alábbi legyen: Párhuzamos vezetés esetén: 100 mm Keresztezésnél: 50 mm A tüzelőberendezés leágazó vezetékeit ki kell szellőztetni. A szellőzővezetékek végére belobbanásgátló gombát kell felszerelni. A kiszellőző-vezeték elrendezése olyan legyen, hogy a gázmérő és kazántelep közötti szakasz gázvezetéke is gyorsan, hatásosan kiszellőztethető legyen. A szellőzővezeték a nyílászáróktól vízszintesen min. 1 m-re legyen. Célszerű pl. a mennyezeti szellőzőkürtőn a tetősík fölé kivezetni. Több kazántelep (pl. 2 db VESTAL) alkalmazása esetén az egyes berendezések külön-külön gázcsatlakozó leágazással kell, hogy rendelkezzenek. A kazánház gáz-főelzáró szerelvénye a kazánházon kívül legyen tűz által nem veszélyeztetett, jól megközelíthető helyen. A főelzáró-szerelvényt fémzárral vagy üvegajtós szekrénnyel kell védeni, de a zárási állapot könnyen látható legyen. A tüzelőberendezés helyiségeinek bejárati ajtaján az elzáró szerelvény helyét felirattal vagy jelzéssel kell jelölni. 28

29 Amennyiben az épület jellege megköveteli a hasadó felületet, vagy a gázkoncentráció érzékelő elhelyezését, úgy a GOMBSZ 71 -a szerint kell eljárni. A gázvezeték-rendszert az eredményes nyomáspróba után korrózióvédő bevonattal és sárga színjelzéssel kell ellátni. (MSZ 2980) 3.2.Gázmérő és gázmérő-helyiség: (GOMBSZ) Gázüzemű tüzelőberendezés helyiségében 6 m³/h átbocsájtóképességnél nagyobb lemezházas gázmérő nem helyezhető el m 3 /h átbocsájtóképesség közé eső gázmérők elhelyezhetők előtérben, folyosón vagy más e célra alkalmas helyen. Ez esetben a gázmérőt zárható ajtóval ellátott fülkében vagy lemezszekrényben kell elhelyezni. A fülkét vagy lemezszekrényt ki kell szellőztetni. 100 m 3 /h átbocsájtóképesség feletti gázmérő részére külön gázmérő helység létesítendő hasadó felülettel. A gázmérő-helység nem nyílhat közvetlenül a gázüzemű tüzelőberendezés helyiségéből. Abban az esetben, ha a gázmérő-helység megközelítése csak a kazánházon keresztül történhet, akkor a két helyiség közé légzsilip szükséges. Légzsilip kiszellőztetendő. A szellőzőnyílások keresztmetszete nagyobb legyen, mint a légzsilip alapterületének 1%-a. Mérőhelyiség a gázkazán szintjén kialakítható a Gázszolgáltató Vállalat hozzájárulásával. Biztosítani kell a könnyű és gyors megközelíthetőséget, a gázmérő szállíthatóságát. A gázmérőhelyiség határoló falait legalább 1,5 óra, födémszerkezetét legalább 1 óra tűzállósági határértékűre, nyílászáró szerkezeteit nem éghető anyagból kell készíteni. (MSZ 595) Padozata nem éghető, folyadékot nem áteresztő és szikramentes elektrosztatikus töltésmentes kivitelben, hézagmentesen készüljön. Mérőhelyiség, valamint azok előterének szellőzéséről alsó-felső szellőzőnyílások létesítésével gondoskodni kell. A szellőzőnyílások a szabadba nyíljanak. A mérőhelyiségben a bejárati ajtón dohányzást és nyílt láng használatát tiltó táblát kell elhelyezni (GOMBSZ). A mérőhelység fűtéséről közvetett fűtőhatású berendezéssel kall gondoskodni úgy, hogy a minimális belső hőmérséklet +5 C legyen. Gázmérők elhelyezésére a gázszolgáltatók Alkalmazási és szerelési technológiai előírása vonatkozik. Villamos berendezésre és annak szerelésére az MSZ 1600/8 előírásait kell alkalmazni. Villamos berendezés és vezeték a tűzveszélyességi fokozatnak megfelelően legyenek megválasztva. A gázmérő-helyiség áramtalanító főkapcsolója helyiségen kívül, jól megközelíthető helyen legyen. 4. Általános munkavédelmi előírások a kazántelepekhez: A kazántelepek felszerelésénél a Munkavédelemről szóló 1993 évi XCIII törvényt, az MSZ 172, MSZ 1600/1, és MSZ 2100/1 szabványok előírásait, be kell tartani. Minden olyan alkatrészt, ami üzemszerűen feszültségmentes, de meghibásodás esetén feszültség alá kerülhet, azt az érintésvédelmi hálózatra kell kötni. Alkalmazandó érintésvédelem: védőföldeléssel egyesített nullázás (NEFH). A berendezést csak megfelelő szakképzettséggel rendelkező, és munkavédelmi oktatásban részesült személy kezelheti. Feszültség alatt álló berendezéseken szerelést, javítást végezni tilos! Egyéb vonatkozó balesetvédelmi előírások is betartandók! 5.A fűtési hálózat hidraulikai méretezése: A fűtési hálózat méretezésére a tervező által kiválasztott időjárás-követő szabályozó v. állandó hőfokú modulba épített szivattyú, vagy egyéb külső szivattyú Q-H jelleggörbéjén a meghatározott tömegáram (l/p v. m 3 /h) függvényében ki kell jelölni a munkapontot és az ahhoz tartozó H (m) nyomómagasságot. Az így kapott H (m) illetve átszámítva p sz (Pa) nyomásértékből le kell vonni: - a modulba vagy egyéb fűtési rendszerbe beépített kétutú (3 járatú) szabályozó szelep kv értéke alapján számított (vagy monogram alapján meghatározott) p kv (Pa) szelepellenállást - a kazánberendezés belső ellenállását amely Dp k (5,1 diagram) A fűtési hálózaton felhasználható nyomás pf (Pa) a fentiek szerint: p f = p sz p kv p k (Pa) Megfelelően kiválasztott külsőköri szivattyúval és fűtési rendszer méretezésével biztosítani kell a AF-105 fűtőmodulonkénti 4,5-5 m 3 / h, AF-70 fűtőmoduloknál 3,5-4m 3 /h térfogatáramot. Elégtelen térfogatáram esetén nem biztosított az összes beépített elemi kazán bekapcsolása a maximális hőigény esetében. A fűtési rendszer bővítése esetén nem elegendő a fűtőmodulok számának növelése, szükséges külsőköri szivattyúk szállításának ellenőrzése, esetleges cseréje. 29

30 A fűtőrendszer alapvetően zárt rendszerű, de nyitott tágulási tartály is alkalmazható minimálisan 10 m statikus vízmagasság biztosítása esetén. Kisebb statikus vízmagasság esetén különös gondot kell fordítani a vízmagasság biztosítására. Ez esetben a kazán ill. kiszolgáló moduljaiban alkalmazott szivattyúk hozzáfolyási magasságai adják meg a minimális statikus vízmagasságot, és ekkor vízszintjelző érzékelőt kell alkalmazni, tervezni a VESTALE rendszerbe beépített nyomáskapcsoló helyett. A zárt tágulási tartályt a zárt fűtőrendszerekre vonatkozó előírások betartásával kell a kazánhoz csatlakoztatni. Ennek megfelelően alkalmazni kell az AF-105H kazánokra szerelt biztonsági szelepet a nyomás határolására, valamint szükséges a víz-hiánybiztosító nyomáskapcsoló alkalmazása. A tágulási tartály és a kazán közé elzáró szerkezetet beépíteni tilos, az összekötő csöveknek rövidnek kell lenni. A tartály töltéséről, ürítéséről gondoskodni kell. Nyomásmérő, nyomásmérő csap beépítése kötelező. Hidraulikai ellenállás m v.o. 1,5 1,0 5 0, m3/h 3 A gyűjtó-osztó csőben a minimális térfogatáram 5 m /h. A görbe feletti számok az összeszerelt fűtőmodulok számát jelzik. AF-70 hatásos rendszernyomás belső szivattyúkkal 2db WILO RS 15/7-3P szívattyú [ m ] m 4 3 M 3010 l/h [ l/h ] 30

31 6. Üzembe helyezés 6.1. Általános előírások A modulkazánt ott lehet üzembe helyezni, ahol a kazántelep moduljainak beépítése gáz, víz, elektromos táplálási, valamint égéstermék elvezetési szempontból megfelel az érvényes előírásoknak és az üzembe helyezést a gázszolgáltató engedélyezte AF kazánok üzembe helyezését csak a NOVUM-FÉG Kft. által szerződés formájában feljogosított szakemberek, illetve társaságok végezhetik el. (Lásd mellékelt szervizhálózat!) 6.2. A kazántelep feltöltése Az elkészítése után átmosott kazántelepet csak olyan vízzel szabad feltölteni és üzemeltetni, amely a korróziós és vízkő lerakódási károk elkerülésére alkalmas. Ennek előállítására a rendelkezésre álló nyers víz alkalmassá tételére vízkezelő berendezést kell alkalmazni. Különös gonddal kell eltávolítani a mágnesezhető fémüledéket, ami szereléskor a rendszerbe kerülhetett. Az el nem távolított mágnesezhető üledékek a vízhiánybiztosítók működésében okozhatnak zavarokat. Meglévő öreg, nagyvízterű fűtési hálózatra kötés előtt fontos a rendszer alapos vegyszeres vízkőtelenítő és tisztító átmosása, öblítése is. A készülék elé (visszatérőbe) a szűrő beépítése kötelező. Gondoskodni kell a fűtési rendszer megfelelő tömörségéről, hogy minél kevesebb vízutántöltést kelljen végezni. Alumínium alapanyagú radiátoroknál a fűtővíz ph értéke 7-8,5 között lehet, ezt többnyire vegyszeres kezeléssel lehet elérni. Acéllemez radiátoroknál a fűtővíz ph értéke 8-9 között lehet. Hasonló képen a fűtő testekre vonatkozó előírás: a fűtővíz oldott oxigén tartalmának 0,1 mg/liter alatt kell lennie. Különösen ügyelni kell a nyitott fűtési rendszerek oxigén felvételének elkerülésére Zárt fűtési rendszerek feltöltésénél a tervező által megadott nyomás értékeket kell figyelembe venni a rendszer helyes működése érdekében. Általában az alábbiakat kell figyelembe venni: - a tartályok nitrogén töltési nyomása: 1,5 bar, - a tartályok beállított töltési nyomása a fűtő rendszer feltöltése előtt 1-1,5 bar, - a fűtő rendszer feltöltése hidegen : tartály töltési nyomás + 0,2-0,3 bar. 7. A fűtőmodul üzembe helyezés Ellenőrizzük, hogy a gázvezeték szerelvényein, gázarmatúrán, fúvókatartón, égőn nincs-e sérülés vagy deformáció, és a szerelvényeken a csavarok nem lazultak-e meg. Ellenőrizzük a gáztömörséget. Az esetleges hibákat az üzembe helyezés előtt kell elhárítani. A berendezés víz-feltöltése után győződjünk meg a rendszer víztömörségéről. Az elemi kazánok feltöltéséhez a fűtőmodult feszültség alá kell helyezni, és a szivattyúkat be kell indítani. A szivattyúk bekapcsolásánál ellenőrizzük működésüket, az esetleg nem működő szivattyút kapcsoljuk ki és a motorját, csavarhúzóval a tengelyvégén, néhányszor forgassuk át. Ezután újra kapcsoljuk be. Hosszabb ideig tartó légtelenítés esetén fellépő gyújtáshiba jelet töröljük az elektronikus gyújtású változatoknál a gyújtásvezérlő fedelén és az elektronikus vezérlődoboz hálózati kapcsolójának ki- bekapcsolásával. A függőleges állványcsövek légtelenítéséhez a cső felső végén lévő automatikus légtelenítő szelep sapkáját zárt helyzetből 1-2 fordulattal ki kell csavarni. Gondoskodjunk a teljes berendezés kilégtelenítéséről. A szivattyú légtelenítését a tengelyvégén minden esetben el kell végezni. A gázvezeték légtelenítése után nyissuk ki a gömbcsapot. Kézi-vagy piezógyújtású változatoknál kapcsoljuk ki az elemi kazánokat, nyomjuk be ütközésig a gázarmatúra nyomógombját, majd kis idő múlva próbáljuk meggyújtani a gyújtólángot. Ez első alkalommal hosszabb időt vesz igénybe, mert az összekötő csőben lévő levegőnek a gáz előtt el kell távoznia. A gyújtóláng meggyulladása után kb. 15 másodpercig még nyomva kell tartani a gombot, ekkor már a termomágnes fenntartja a szelepet. Ezután engedjük fel a gombot. Ezt a műveletsort végezzük el minden elemi kazánnál. A hőmérsékletszabályozót léptessük maximális hőfokra. Kapcsoljuk be az első elemi kazánt a nyomógombbal és figyeljük meg, hogy a főégő begyulladása és üzeme rendben megy-e. Első begyújtásnál itt is előfordulhat némi késés. Amint az egyik égő rendben üzemel, indítsuk be következőt, az elsővel azonos módon. A hőmérsékletszabályozó elállításával ellenőrizzük a szivattyúk és ennek hatására a főégők egyenkénti ki- és bekapcsolását. Első fűtési üzembe helyezésnél a teljes keringtetett vízmennyiségre kiterjedő lassú, 31
