CB 2/23 exclusive. Kefézet. Polietilén és carlite vagy mindkét anyagból kapható. Tökéletes biztonság

Átírás

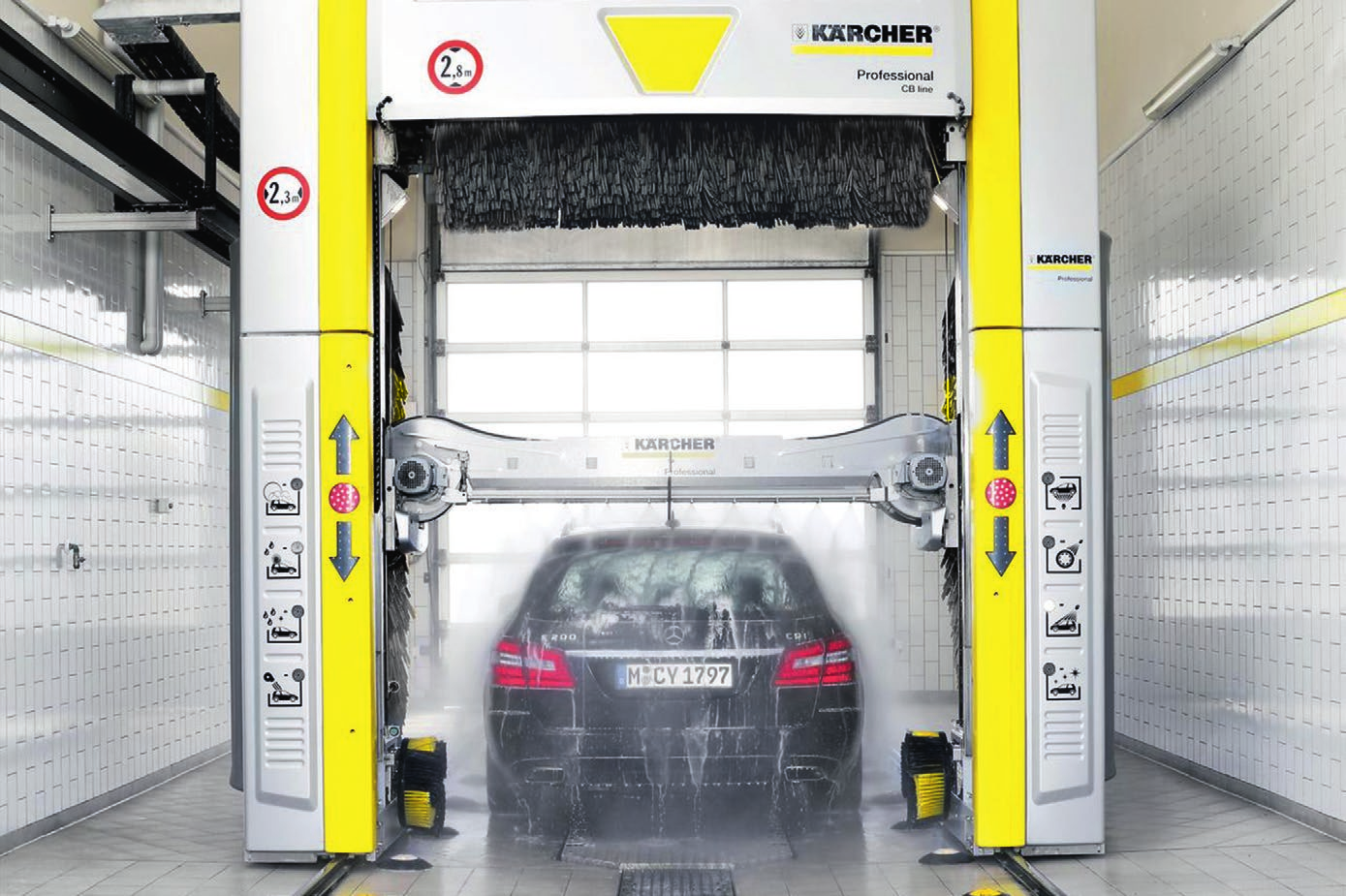

1 Automatikus megoldás egy kímélő és automatikus személygépjármű, és minden létező jármű külső tisztításához maximum 2,30 m magasságig. 1 Kefézet Polietilén és carlite vagy mindkét anyagból kapható 2 Tökéletes biztonság Világítószekrények, lámpák és egyéb mechanikus berendezések garantálják a kezelő és a jármű biztonságát.

2 EAN kód Mosási magasság mm 2300 Létesítmény magassága mm 3200 Frissvíz csatlakozás, mennyiség l/min 50 Frissvíz csatlakozás, nyomás bar 4 / 6 Feszültség V 400 Frekvencia Hz 50 Fázisok a Fázis (Ph) 3

3 Sínhosszabbítás Vezető sínmeghosszabbítás (2x1 m Sínhosszabítás 2 x 1 m ( standard) Kezelőhely Kezelőállomás "basic" Kezelőhely basic csak manuális programválasztáshoz Szükséges a berendezés működéséhez. A nyomógombok ill. kombinációk segítségével lehet a mosóprogramot indítani. Kézi beavatkozás, mint tetőkefe emelése, vagy oldalkefék mozgatása mindíg lehetséges. A kezelőhely továbbá egy vészleallítóval, egy alaphelyzetbe állítóval és egy indítógombbal van felszerelve. Javasolt a kezelőhely kártyaolvasóval történő szerelése. Kezelőállomás "comfort" A kezelőhelyen 8 közvetlen mosóprogram-választógombja van. Továbbá az autómata programokba kézi beavatkozáshoz 6 nyomógomb áll rendelkezésre, és fel van szerelve vészleállítóval, alapállás-gombbal, indító- és leállítógombbal. Olyan helyen javasolt, ahol képzett személyzet végzi a mosásokat. Kezelőhely comfort közvetlen programválasztási gombbal Szükséges a berendezés működéséhez Kefék PE kefék, mosási magasság 2,30 m Kefeborítás PE (Polyethylen). Tető-, oldal- és kerékmosókefék standard Kärcher színekben. Mosási magasság 2,30 m. A berendezés működéséhez szükséges. A kefe 0,7 mm átmérőjű sörtékből áll. Carlite kefék, mosási magasság 2,30 m Kefeborítás Carlite Tető-, oldal- és kerékmosókefék ( PE kerékmosókefék) standard Kärcher színekben. Mosási magasság 2,30 m. A berendezés működéséhez szükséges. A kefe 2,5 x 6 mm méretű csíkokból áll. A Carlite kefe előnye a hosszabb élettartam és a járművek kímélőbb mosási technológiája. Carlite kefék, PE, mosási magasság 2,30 m Energiaellátás Energialánc, falra szerelt A tömlők és kábelek védett helyen, az energialáncban kerül- Energialánc, padlóra szerelt lábakon nek elhelyezésre. Ez felszerelhető konzollal a falra, vagy oszlopokra (például a szabadban történő felállításnál). Az energialánc lehetővé teszi az energia helykímélő módon történő elvezetését. Hossz.: 9 m Abban az esetben szükséges, ha a berendezés magasnyomással szerelt. Energiaoszlop kiegészítés, görgős kábelfelfüggesztés Energiaoszlop, falra szerelt Max 10 m sínhez. Kábel és tömlővel együtt. Szükséges a berendezés működéséhez. Görgős kábelfelfüggesztés, falra szerelt A kábelkocsi egy stabil, tűzihorganyzott C-profilú sínből áll, amely a kocsi vezetésére szolgál. A kocsira kerülnek a szükséges kábelek és tömlők rögzítésre. A C-profilú sínek tűzihorganyzott falikonzollal az oldalsó falra kerülnek rögzítésre. Hossz.: 9 m Energiaoszlop, padlóra szerelt Energiaellátás támasztékkal, padlóra rögzítéshez. Max 10 m sínhez. Kábel és tömlővel együtt. Szükséges a berendezés működéséhez.

4 Elülső ajtók Első ajtók, behajtás bal oldalon, 3 LED kijelzővel Első ajtók, behajtás jobb oldalon, 3 LED kijelzővel Első ajtók, behajtás bal és jobb oldalon, 3 LED kijelzővel Külső tisztítószeradagoló Szintjelző 10 l és 25l tisztítószer-kannához Külső adagolóállomás max. 5 adagolópumpához A vevői igényekhez igazodva a berendezés különböző elülső ajtókkal rendelhető meg. A 3 LED pozícionáló lámpa jól látható és könnyen felismerhető. A jelzésekkel, két nyíl beállási irány jelzésére és egy piros pont a megfelelő pozíció esetére, a beállás könnyű és biztonságos. Az elülső ajtók kiváló minőségű és az igényekhez igazított műanyagból készülnek. Az alapszín a RAL 9006 és a karakteres részek "Kärcher sárga" színűek Visszajelzést ad, ha a tisztítószer-tartály töltési szintje túl alacsony. Ez a kiegészítő az RDS távfelügyeleti rendszerrel tökéletes követést tesz lehetővé A külső adagolóegység lehetővé teszi a tisztítószer adagolását a berendezéstől távol, mint például egy gépteremben is. Ezáltal a tisztítószer nagyobb tartályból (akár 200 literes) is adagolható, akár több (max.5) vételi helyről, így ritkábban kell. Ez a kiegészítő csak energialánccal szerelt berendezéshez illeszthető. 10 l tisztítószer tartály, üres A berendezésen max. 2 x 25 l, vagy 1 x 25 l és 2 x 10 l, vagy 4 x 10 l kannának van hely. A tisztítószer koncepciónk lehetővé teszi, hogy a habosító-, samponos-, száradást elősegítő-, és forróhabos programhoz egy tisztítószert használjunk (ugyanabból a tartályból). A 10 literes kannákra akkor van szükség, ha a különböző programokat különböző vegyszerekkel akarjuk elvégezni. Fagyvédelmi berendezés Kiegészítő manuális fagyvédelem felnitisztítás / intenzív előtisztítás / top ápolás A fagyvédelmi felszerelés megóvja a berendezés vízrendszerét hogy a visszamaradt víz károkat okozzon. (Sürített levegő kiállás megrendelő feladata) Kiegészítő automatikus fagyvédelem felnitisztítás / intenzív előtisztítás / top ápolás A fagyvédelmi felszerelés megóvja a berendezés vízrendszerét Automatikus fagyvédelem Kiegészítő automatikus fagyvédelem magasnyomású oldalon / alvázmosás hogy a visszamaradt víz károkat okozzon. Kiegészíthetó a rendszer egy termosztáttal, amely figyeli a hőmérsékletet és automatikusan indítja a fagyvédelmet. (Sürített levegő kiállás megrendelő feladata) Manuális vagyvédelem, vagy kiegészítés A fagyvédelmi felszerelés megóvja a berendezés vízrendszerét hogy a visszamaradt víz károkat okozzon. (Sürített levegő kiállás megrendelő feladata)

5 Automatikus fagyvédelem, visszaforgatott víz üzem A fagyvédelmi felszerelés megóvja a berendezés vízrendszerét hogy a visszamaradt víz károkat okozzon. Kiegészíthetó a rendszer egy termosztáttal, amely figyeli a hőmérsékletet és automatikusan indítja a fagyvédelmet. (Sürített levegő kiállás megrendelő feladata) Kiegészítő automatikus fagyvédelem magasnyomású oldalon / alvázmosás A fagyvédelmi felszerelés megóvja a berendezés vízrendszerét hogy a visszamaradt víz károkat okozzon. (Sürített levegő kiállás megrendelő feladata) Automatikus fagyvédelem kiegészítés, forró viasz programhoz A fagyvédelmi felszerelés megóvja a berendezés vízrendszerét hogy a visszamaradt víz károkat okozzon. Kiegészíthetó a rendszer egy termosztáttal, amely figyeli a hőmérsékletet és automatikusan indítja a fagyvédelmet. (Sürített levegő kiállás megrendelő feladata) Fagyvédelem kiegészítés magasnyomáshoz Szerelőlemez fagyvédelemhez Szivattyúk Összekötő vezeték 2" Csatlakozások vízellátáshoz puffertartályból. Tisztavíz-tartály, 210 l Nemeseacél tartály úszószeleppel, csatlakozókkal. Magasnyomású pumpa HD-E 60/ ~/ 400 V / 50 Hz K2 Il Alacsony nyomású pumpa 16 bar ~ / 400 V / 50 Hz Kerékmegvezető-berendezések Kerékvető Kerékmegvezető-berendezés a helyes középre pozícionálás segítéséhez. Biztonsági berendezések Biztonsági kapcsoló rövid csarnokhoz, bejárat / elöl kezésre legalább 2 m magasságig. A kapcsoló leállítja a Szükséges, ha az 500 mm- es biztonsági zóna nem áll rendel- Biztonsági kapcsoló keskeny csarnokhoz, kijárat / hátul berendezést elakadás esetén. Biztonsági kapcsoló rövid csarnokhoz, kijárat / hátul, mosási magasság 2, Biztonsági kapcsoló fröccsenésvédelemmel ellátott berendezésekhez. Kapcsoló rövid csarnokokhoz, kijárat/hátső CB x/23 típusokhoz Biztonsági berendezés széles Szükséges, ha a jármű túl széles. járművekhez Fröccsenésvédelelem - oldalsó Fröccsenés elleni védelem készlet, mosási magasság 2,30 m Fröccsenésvédelelem - oldalsó, mosási magasság 2,30 m nemesacél vázon műanyag ponyvával.

6 Szárazonfutás elleni védelem Szárazonfutás elleni védelem Szárazonfutás elleni védelem kefés üzemben. Megakadályozza, hogy a kefék vízellátás nélkül működjenek, esetleges károkat okozva ezzel a jármű felületén. Alvázmosó Alvázmosás szegmenskapcsolóval Itt az alvázmosóaggregát szegmensvezérelt. Három szegmens van, amelyek a jármű hosszától függően lépnek működésbe. Csatlakozóelem alvázmosáshoz alvázmosó csatlakozórész közepes nyomású szivattyúval ( oder ) Burkolati elemek Első burkolat A tetőkefe elé vízszintesen szerelve. Hátsó burkolat az oldalkefe kocsi Hátsó burkolati elem, ferde, tartalmazza az oldalkefe hajtókocsijának burkolatát. burkolatával Első burkolat kijelzővel / munkafolyamat LED technológiával ellátott jól látható futó szöveg kijelző kijelzés alábbi funkciókkal: a.) a mosási fázisok kijelzése, használó vezetése, üzemi hibák kijelzése, reklámszövegek b.) állandó reklámszövegek. Max karakter tölthető be. UV védőburkolat Külső felállításnál szükséges. Mosókártya-/kódolvasó Soros port önkiszolgáló üzemhez Kulcskapcsolós fizetőrendszer-kimenet Mosókártya-/kódolvasó üzemben kulcstartóval Kiegészítő programok Top ápolás Intenzív előmosás "első" Ezzel a mosással egy speciális tisztítószerrel a makacs szenynyeződések is (mint pl. bogarak) eltávolíthatók. Felni előmosás Habviasz Intenzív előmosás "komplett" Konzerváló viasz Kiegészítő vezérlések Jel elosztó Jelzéselosztó meglévő elemek vezérléséhez - alvázmosó - frissvíz-nyomásnövelés - üzemi víz - magasnyomású / közepes nyomású szivattyú Patch kábel készlet 20m Összekötővezeték az energialánc betáplálási pontjára szerelt, Patch kábel készlet 50m betáplálási elosztó és a berendezés további elemei között, mint pl.: fagyvédelem vagy ajtószabályozás, amely a műszaki térben van beszerelve. Kapu vezérlés Kapu vezérlés Kapu vezérlés, basic Kapu vezérlés bővítés, basic, kapu Nr. 1. Kapu vezérlés bővítés, basic, kapu Nr Kábel termosztáthoz

7 Víznyomás fokozás Pumpa 50/ Szivattyúegység 50/ Víznyomás fokozó rendszer Üzemi víz Tömlő, csatlakozás szennyezettvizes üzemmódhoz Távvezérlő RDS I (Remote Diagnostic System I) Elektromos átváltó munkafolyamat kijelzés / RDS I Tető szárító forgó lapáttal Mindegyik portál használt vízzel történő működtetéshez is alkalmas. Azonban nem minden berendezést használnak visszaforgatott vízzel, ezért kiegészítésként kínáljuk a szükséges tömlőket a csatlakozási darabokkal együtt az opcionális használtvíz-üzemhez

8 Vezérlővezeték

9 Homokszűrő berendezések Szellőztető készlet Újrahasznosító víztartály készlet Szennyvízadagoló készlet Vezetőképesség mérő készlet Ellátó szivattyú készlet, WRP Tisztavíz szükségellátás Kiegészítő újrahasznosító tartály készlet Beépítőkészlet WRP Merülő szivattyú tömlő, WRP Kiváló minőségű merülőszivattyú-tömlő 50 mm belső átmérővel tökéletes kombinációja a merülőszivattyúnak és a WRP-rendszernek, ill. a WRP-rendszernek és az ABS újrahasznosított víz tartálynak. Méterben kapható. Levegőztető tömlő Kiváló minőségű PVC-tömlő textilbetéttel és 25 mm-es átmérővel a műszaki térben lévő levegőztető szivattyú és a szivattyútározómedence membránszellőztetőjének tökéletes összekapcsolása (méterben kapható). Vezérlőkábel szivattyútározó medence Vezérlőkábel a szivattyútározó-medence és a WRP-rendszer - WRP kapcsolószekrényének összekapcsolásához. Méterben kap- ható.
