1 KONDENZÁCIÓS GÁZKÉSZÜLÉKEK 35 kw ARISTON

2 KONDENZÁCIÓS KAZÁNOK : > 35 KW GENUS PREMIUM HP TARTALOMJEGYZÉK 1. TULAJDONSÁGOK ÉS ALKALMAZÁSI TERÜLET ÁTTEKINTŐ BEMUTATÁS FŐBB RÉSZEGYSÉGEK HIDRAULIKAI ÁBRA MÉRETEK ÉS HIDRAULIKAI CSATLAKOZÁSOK BEÉPÍTÉSI SEGÉDLET HIDRAULIKAI KÉSZLET (EGY KAZÁN ESETÉN) LEVEGŐBESZÍVÁS / ÉGÉSTERMÉK ELVEZETÉS ÉGÉSTERMÉK ELVEZETÉS TARTOZÉKAI (EGY KAZÁNNAL) ELEKTROMOS KAPCSOLÁSI RAJZ ÉS VEZÉRLŐPANEL HŐMÉRSÉKLETSZABÁLYOZÁS TARTOZÉKAI (EGY KAZÁNNAL) HIDRAULIKAI TARTOZÉKOK(KASZKÁDBA KAPCSOLT KAZÁNOK ESETÉN ) FÜSTGÁZ-ELVEZETÉS TARTOZÉKAI (KASZKÁDBA KAPCSOLT KAZÁNOK ESETÉN ) MÉRETEK KASZKÁDBA KAPCSOLT KAZÁNOK ESETÉN HŐMÉRSÉKLETSZABÁLYOZÓ TARTOZÉKOK (KASZKÁDBA KAPCSOLT KAZÁNOK ESETÉN ) RENDSZER MEGOLDÁSOK (KASZKÁDBA KAPCSOLT KAZÁNOK ESETÉN ) MŰSZAKI ADAT TÁBLÁZAT TANÚSÍTVÁNYOK IRÁNYADÓ JOGSZABÁLYOK

3 KONDENZÁCIÓS KAZÁNOK > 35 KW 1. TULAJDONSÁGOK ÉS ALKALMAZÁSI TERÜLET A GENUS PREMIUM HP új kondenzációs fali fűtő kazán amely kialakítása szerint működtethető önállóan, illetve kaszkád üzemmódban is (max. 4 készülék kapcsolható össze E8 típusú, kaszkádvezérlő központi egységgel), ami összetettebb és nagyobb hatásfokot, továbbá kisebb üzemeltetési költségeket eredményez. A GENUS PREMIUM HP kazán egy rozsdamentes acél hőcserélőt használ, mely biztosítja az optimális teljesítmény elérését. Az alacsony hőmérsékletű égéstermék lehetővé teszi, hogy polipropilénből készült égéstermék elvezető rendszert alkalmazzunk egy, illetve max. 4 kazán esetén is. A GENUS PREMIUM HP nagy teljesítménytartományának köszönhetően alkalmazható családi ház, vagy akár többlakásos társasházak gazdaságos fűtési rendszereihez is. Az előkeveréses technológia lehetővé teszi a mindig optimális hatásfokot,valamint a legalacsonyabb károsanyag kibocsátást ezért is sorolták az 5-ös Nox osztályba (az európai normatíva által előírt legmagasabb osztály). Egy kazánnal vagy kaszkád rendszerbe kapcsolt kazánok esetében is egy külső három járatú szeleppel és egy erre a célra szolgáló keringtető szivattyúval csatlakoztatható külön használatimelegvíz tároló a felmerülő használati melegvíz igény maximális komforttal történő kielégítésére is. Kaszkád rendszer esetében a kazánok előremenő/visszatérő hidraulikus bekötései könnyen szerelhetőek, az előre összeállított kiegészítő elemeknek köszönhetően, amelyek tartalmazzák az biztonsági szerelvényeket is.a hidraulikus váltó lehetővé teszi az optimális fűtési komfortot az adott épület sajátosságaihoz igazítva a kazánon beállított hőfokot. A GENUSPREMIUM HP készülékek falra szerelhetőek, de a kazánház bármely pontján elhelyezhetők a kiegészítő tartókereteknek köszönhetően. A kaszkád rendszerbe kapcsolt kazánok működtetése optimális nagyobb fűtési rendszerkhez Az alábbi modellek kaphatók: Csak fűtésre, egy kazán vagy kaszkád rendszervbe kapcsolt kazánok, külön használati melegvíztárolóval történő csatlakoztatásra. GENUS PREMIUM HP 45 GENUS PREMIUM HP 65 4

4 GENUS PREMIUM HP ARISTON 2. ÁTTEKINTŐ BEMUTATÁS 45 és 65 kw teljesítményű, nagy hatásfokon üzemelő, zárt égéstérrel vagy kényszerhuzatú nyitott égéstérrel (B23 / B33 típusú) rendelkező fali kazán, belső keringető szivattyúval. A GENUS PREMIUM HP kazán az alábbi részekből áll: teljes egészében előkeveréses égés, hengeres acél égőfejjel, amely többféle gázzal is üzemeltethető (G20, G25, G30), speciális gyújtóelektródával és lángérzékelő elektródával; kettős működtetésű pneumatikai gázszelep; modulációs primer hőcserélő rozsdamentes acélból, ovális gyűrűs csövekkel; rozsdamentes acél égéstér alacsony sugárzási hőveszteséggel; a teljesítmény/égés optimalizálására elektronikusan változtatható sebességű ventilátor; integrált szifon a kondenzvíz levezetésére; hajlékony leeresztő cső; hidraulikai egység nagy emelőmagasságú, két sebességű modulációs keringető szivattyúval, előremenő/visszatérő delta T alapú hőfejlesztő berendezéssel; olvadó biztosíték a túlhevülés kivédésére; visszafolyást gátló szelep a füstelvezetésnél; vezérlőpanel mikroprocesszoros elektronikus kártyával, folyamatos fűtőláng-modulációval, PID ellenőrzéssel; rendszer előremenő hőszondája; rendszer visszatérő hőszondája; kettős fűtési hőmérsékleti zóna (magas hőmérséklet (magas hőmérséklet: 35/82 C; alacsony hőmérséklet: 20/45 C); használati melegvíz hőmérsékletszabályozás az ellenőrzőpanelen keresztül, 40 és 60 C között; fűtés gyújtáskésleltetése önműködően vagy manuálisan, fagyvédelem, szivattyú-letapadás elleni rendszer, kéményseprő funkció, automatikus légtelenítési funkció, Info gomb a kazán üzemállapotának ellenőrzésére; a kazán felhasználói interfész segítségével beállítható működési paraméterei, állapot-, üzemmód és hőmérsékletkijelzéssel az LCD kijelzőn; öndiagnosztikai rendszer hibakijelzéssel; IPX4D érintésvédelmi fokozat; előkészítés kaszkád üzemmódhoz (4 kazánig); E8 kaszkádműködtető vezérlőközpont csatlakoztatására kialakított elektronikus kártya; Előkészítés 3 járatú külső szelep beiktatására külön használati melegvizes bojler csatlakoztatására, egyes és kaszkád rendszerű kazánok esetében egyaránt; ISPESL jóváhagyással rendelkező biztonsági egység telepítésének lehetősége; Ø 80 mm hajlékony cső bekötésével csatlakoztathatóság a rendszerre egyes beépítés esetében; kaszkád beépítés esetében polipropilénből készülő, kollektoros égéstermék-elvezető rendszer előkészítése, kondenzvíz-gyűjtő szifonnal kiegészítve; égéselemzéshez mintavételi pontok előkészítve; napelemes hőtermelő rendszer integrálására előkészítve; fali beépítő keret (szériatartozék); LPG átalakító készlet (szériatartozék) 5

5 KONDENZÁCIÓS KAZÁNOK > 35 KW 3. FŐBB RÉSZEGYSÉGEK JELMAGYARÁZAT 1 Levegőbemenet leágazása 11 Kézi légtelenítő 2 Füstgáz érzékelő 12 Fűtés visszatérő oldali érzékelő 3 Lángkémlelő üveg 13 Fűtés előremenő oldali érzékelő 4 Gyújtóelektróda 14 Lángérzékelő elektróda 5 Gyújtótrafó 15 Gázszelep 6 Ventilátor 16 Hangtompító 7 Kondenz Szifon 17 Mixer 8 Rendszer előremenő csatlakozás 18 Keringető szivattyú 9 Kondenzvíz-leeresztő cső (hajlékony) 19 Hálózati gázcső 10 Füstgázelemzés mintavételi pontja 20 Rendszer visszatérő csöve 6

6 GENUS PREMIUM HP ARISTON 4. HIDRAULIKAI RAJZ A C E JELMAGYARÁZAT 1 Kézi légtelenítő 10 Mixer Primer hőcserélő Lángérzékelő elektróda Fűtés előremenő oldali NTC Fűtés visszatérő oldali NTC Szifon Gyújtóelektróda Füstérzékelő 7 Keringető 8 Gázszelep C Gázbemenet 9 Ventilátor E Fűtés visszatérő oldala A Fűtés előremenő oldala 7

7 KONDENZÁCIÓS KAZÁNOK > 35 KW 5. MÉRETEK ÉS HIDRAULIKAI CSATLAKOZÁSOK 0 Méretek mm-ben JELMAGYARÁZAT A Rendszer előremenő oldala 1 C Gázbemenet 3/4 E Rendszer visszatérő oldala 1 G Kondenzvíz-leeresztés 8

8 GENUS PREMIUM HP ARISTON 6. BEÉPÍTÉSI SEGÉDLET Kazán tartóváza Kazán függőleges tartó rúdja Kazán tartókengyele Kazántalp A rendszer maradék emelőnyomása A GENUS PREMIUM HP kazánnak belső modulációs belső keringtető szivattyúval rendelkezik. Az vezérlőpanel az előremenő és a visszatérő oldal között hőmérsékletváltozás alapján automatikus sebességváltást tesz lehetővé. A keringtető szivattyú egyfázisú, 220V-os váltóárammal üzemel, és egycsöves illetve modulos rendszerek esetében ajánlott mindig a legnagyobb sebességen üzemeltetni (a kártyaparaméter alapján beállítható). 9

9 KONDENZÁCIÓS KAZÁNOK > 35 KW 7. HIDRAULIKAI KÉSZLET EGYES BEÉPÍTÉSHEZ Gólyóscsap készlet (biztonsági szerelvények) készlet Készlet külső HMV tároló csatlakoztatásához Hidraulikus váltó 10

10 GENUS PREMIUM HP ARI STO N 8. LEVEGŐBESZÍVÁS/ÉGÉSTERMÉK ELVEZETÉSE Levegőbevezetés/füstgázelvezetés típusa Az égéshez szükséges levegő a beltérből származik Az égéshez szükséges levegő a kültérből származik B23 Égéster mékelv ezetés a kültérbe Beltéri levegőb eszívás C43 Égéstermék elvezetés és levegőbeszí vás az épületbe beépített egyes vagy közös füstcsővel B33Ég ésterm ék az épületbe beépített egyes vagy közös füstcsőv el; beltéri levegőb eszívás C53 Égésterméke lvezetés a kültérbe, levegőbeszívás a külső falon át, eltérő nyomástartományban (lásd a következő oldalon a grafikon). Aria di combustione proveniente dall esterno Égéstermék Égéstermék elvezetés elvezetés és az épületbe beépített levegőbeszívás külső egyes vagy közös C13 falon keresztül, ugyanabban a nyomástartományban C83 füstcsővel Levegőbeszívás a külső falon át (lásd a következő oldalon a grafikon)

11 C33 11 Tetővégelemes égéstermék elvezetés és levegőbeszívás a kültérből, ugyanabban a nyomástartományban

12 KONDENZÁCIÓS KAZÁNOK > 35 KW Koaxiális rendszer Ø 80/125 Osztott rendszer Ø 80/80 (kötelező megosztó tartozékkal) Égéstermék elvezetés típusai: szivó/elvezető csövek maximális hossza (m) Csőátmérők (mm) Koaxiális rendszer Osztott rendszer GENUS PREMIUM HP 45 GENUS PREMIUM HP 65 MIN MAX MIN MAX C13 C33 C ø 80/125 B ø 80/125 C13 C23 C33 C43 S1 = S2 S1 = S2 ø 80/80 0,5/0,5 13,5/13,5 0,5/0,5 7,5/7,5 C53 C S2 1 + S2 ø 80/80 0,5 31 0,5 15 B23 0,5 30 0, S1. levegőbeszívás - S2. füstelvezetés 12

13 GENUS PREMIUM HP ARISTON 9. FÜSTGÁZ-ELVEZETÉS TARTOZÉKAI EGY KAZÁN BEÉPÍTÉSÉNÉL: Koaxiális beszívás/füstelvezetés tartozékai ø 80/125 TARTOZÉK NEVE MENNYISÉG KÓD Koaxiális könyök M/F 90 Ø80/125 (ALU/PPS) Koaxiális könyök M/F 45 Ø80/125 (ALU/PPS) Koaxiális hosszabbító M/F L1000 Ø80/125 (ALU/PPS) Koaxiális hosszabbító M/F L500 Ø80/125 (ALU/PPS) Falra rögzítő készlet Adapter Ø80/ tetőkimenet (AL/PPS) Ferde tetőre 12-40,Tetőgallér FEKETE, ólomköpennyel Ferde tetőre 12-40,Tetőgallér PIROS, ólomköpennyel Lapos tetőhőz FEKETE, Tetőgallér Lapos tetőhöz PIROS, Tetőgallér Tetőátvezető Ø80/125 FEKETE Tetőátvezető Ø80/125 PIROS

14 KONDENZÁCIÓS KAZÁNOK > 35 KW Osztott beszívás/füstelvezetés tartozékai ø 80 TARTOZÉK NEVE MENNYISÉG KÓD Osztóelem, bemenet Ø 80/125, kimenet 80/ Leq [m Koaxiális könyök M/F 90 Ø80 nagyobb sugár (PPS) Koaxiális könyök M/F 45 Ø80 (PPS) Osztott hosszabbító M/F Ø80 L1 000 (PPS) Osztott hosszabbító M/F Ø80 L500 (PPS) Inox füstkivezető végelem Ø Füstkivezető végelem Ø Végelem Ø80, lapos tetőhöz

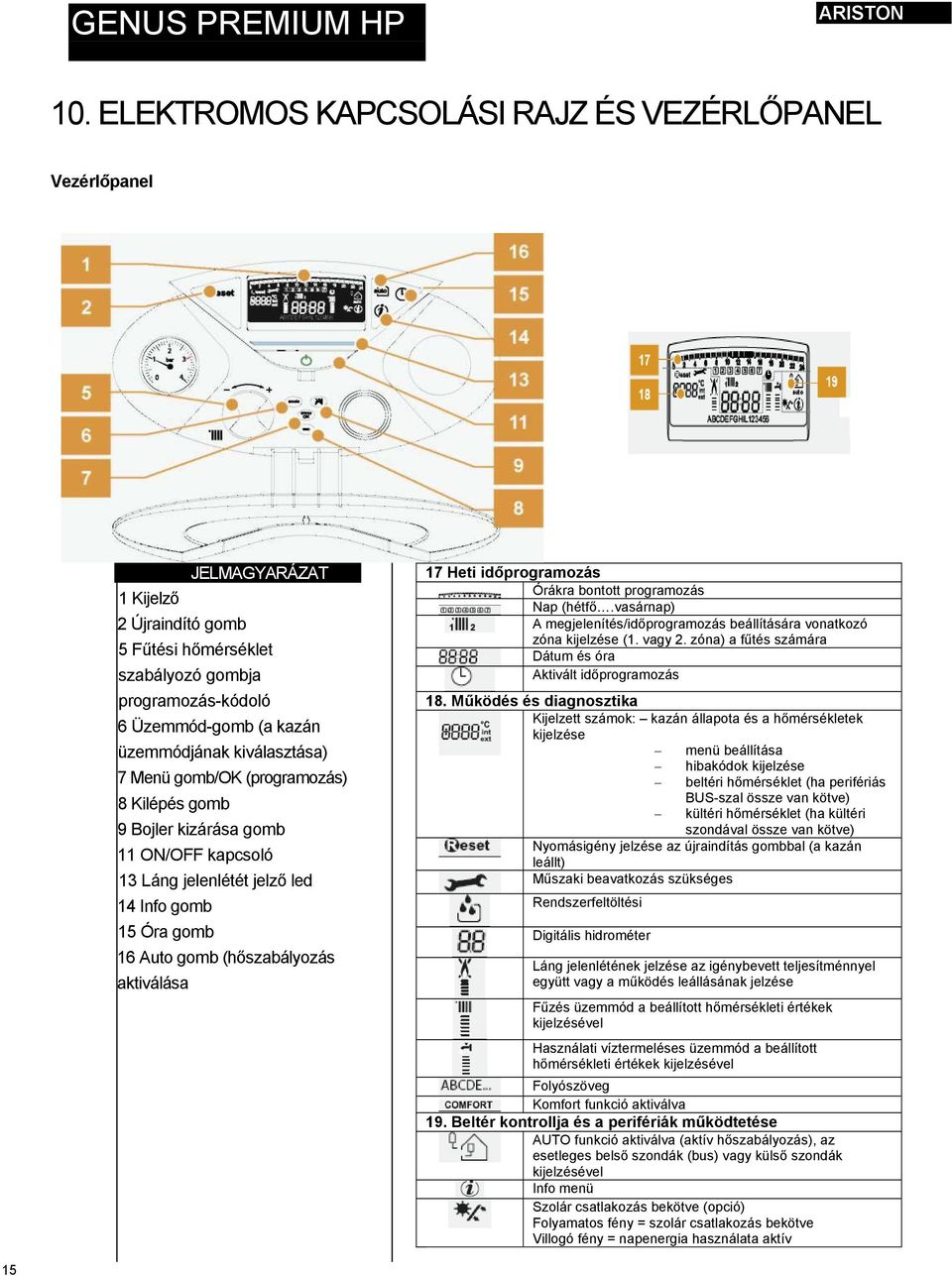

15 GENUS PREMIUM HP ARISTON 10. ELEKTROMOS KAPCSOLÁSI RAJZ ÉS VEZÉRLŐPANEL Vezérlőpanel JELMAGYARÁZAT 1 Kijelző 2 Újraindító gomb 5 Fűtési hőmérséklet szabályozó gombja programozás-kódoló 6 Üzemmód-gomb (a kazán üzemmódjának kiválasztása) 7 Menü gomb/ok (programozás) 8 Kilépés gomb 9 Bojler kizárása gomb 11 ON/OFF kapcsoló 13 Láng jelenlétét jelző led 14 Info gomb 15 Óra gomb 16 Auto gomb (hőszabályozás aktiválása 17 Heti időprogramozás Órákra bontott programozás Nap (hétfő.vasárnap) A megjelenítés/időprogramozás beállítására vonatkozó zóna kijelzése (1. vagy 2. zóna) a fűtés számára Dátum és óra Aktivált időprogramozás 18. Működés és diagnosztika Kijelzett számok: kazán állapota és a hőmérsékletek kijelzése menü beállítása hibakódok kijelzése beltéri hőmérséklet (ha perifériás BUS-szal össze van kötve) kültéri hőmérséklet (ha kültéri szondával össze van kötve) Nyomásigény jelzése az újraindítás gombbal (a kazán leállt) Műszaki beavatkozás szükséges Rendszerfeltöltési Digitális hidrométer Láng jelenlétének jelzése az igénybevett teljesítménnyel együtt vagy a működés leállásának jelzése Fűzés üzemmód a beállított hőmérsékleti értékek kijelzésével Használati víztermeléses üzemmód a beállított hőmérsékleti értékek kijelzésével Folyószöveg Komfort funkció aktiválva 19. Beltér kontrollja és a perifériák működtetése AUTO funkció aktiválva (aktív hőszabályozás), az esetleges belső szondák (bus) vagy külső szondák kijelzésével Info menü Szolár csatlakozás bekötve (opció) Folyamatos fény = szolár csatlakozás bekötve Villogó fény = napenergia használata aktív 15

16 KONDENZÁCIÓS KAZÁNOK > 35 KW Elektromos kapcsolási rajz \^h k>

17 Motoros váltószelep (opció) keringető szivattyú ventilátor gázszelep gyújtóegység 1. zóna töltés szivattyúsebesség szivattyú ventilátor olvadó biztosíték gázszelep gyújtóegység szolár szonda csatlakozás BUS kártya vagy CoCo csatlakozás Kijelző földelés láng Kijelző érzékelő elektróda Fűtés előremenő NTC szonda fűtés visszatérő NTC szonda füstérzékelő [bal oldalon:] TA1 1. szobatermosztát opció TP/TA2 padlótermosztát alacsony hőmérsékletű rendszerekhez opció; vagy 2. szobatermosztát lásd a 223. paramétert SE külső érzékelő opció SB szoba termosztát opció BUS-átalakító vagy CoCo (opció) Opciós kártyák helye 16

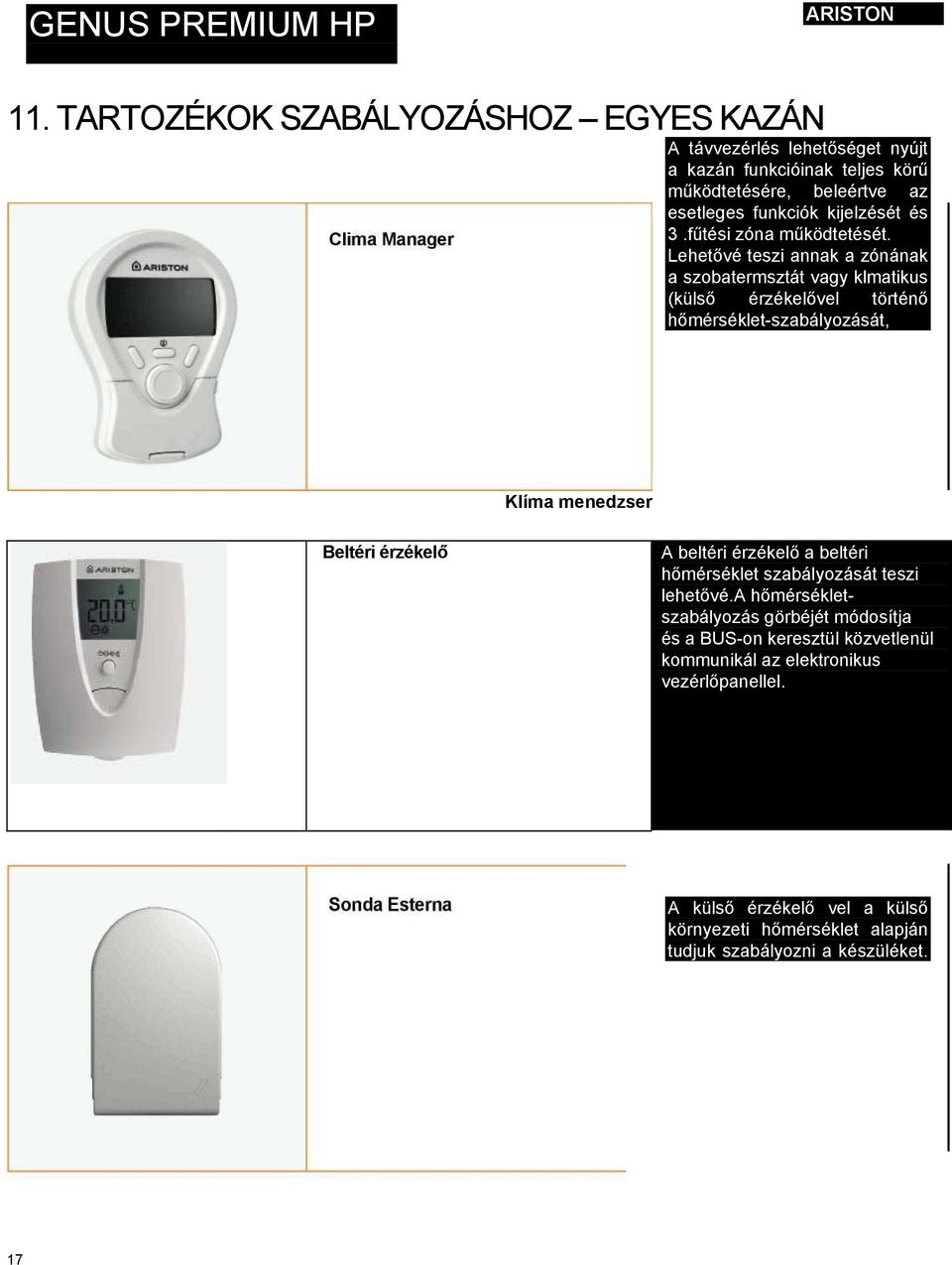

18 GENUS PREMIUM HP ARISTON 11. TARTOZÉKOK SZABÁLYOZÁSHOZ EGYES KAZÁN A távvezérlés lehetőséget nyújt a kazán funkcióinak teljes körű működtetésére, beleértve az esetleges funkciók kijelzését és 3.fűtési zóna működtetését. Lehetővé teszi annak a zónának a szobatermsztát vagy klmatikus (külső érzékelővel történő hőmérséklet-szabályozását, Klíma menedzser Beltéri érzékelő A beltéri érzékelő a beltéri hőmérséklet szabályozását teszi lehetővé.a hőmérsékletszabályozás görbéjét módosítja és a BUS-on keresztül közvetlenül kommunikál az elektronikus vezérlőpanellel. Kültéri szonda A külső érzékelő vel a külső környezeti hőmérséklet alapján tudjuk szabályozni a készüléket. 17

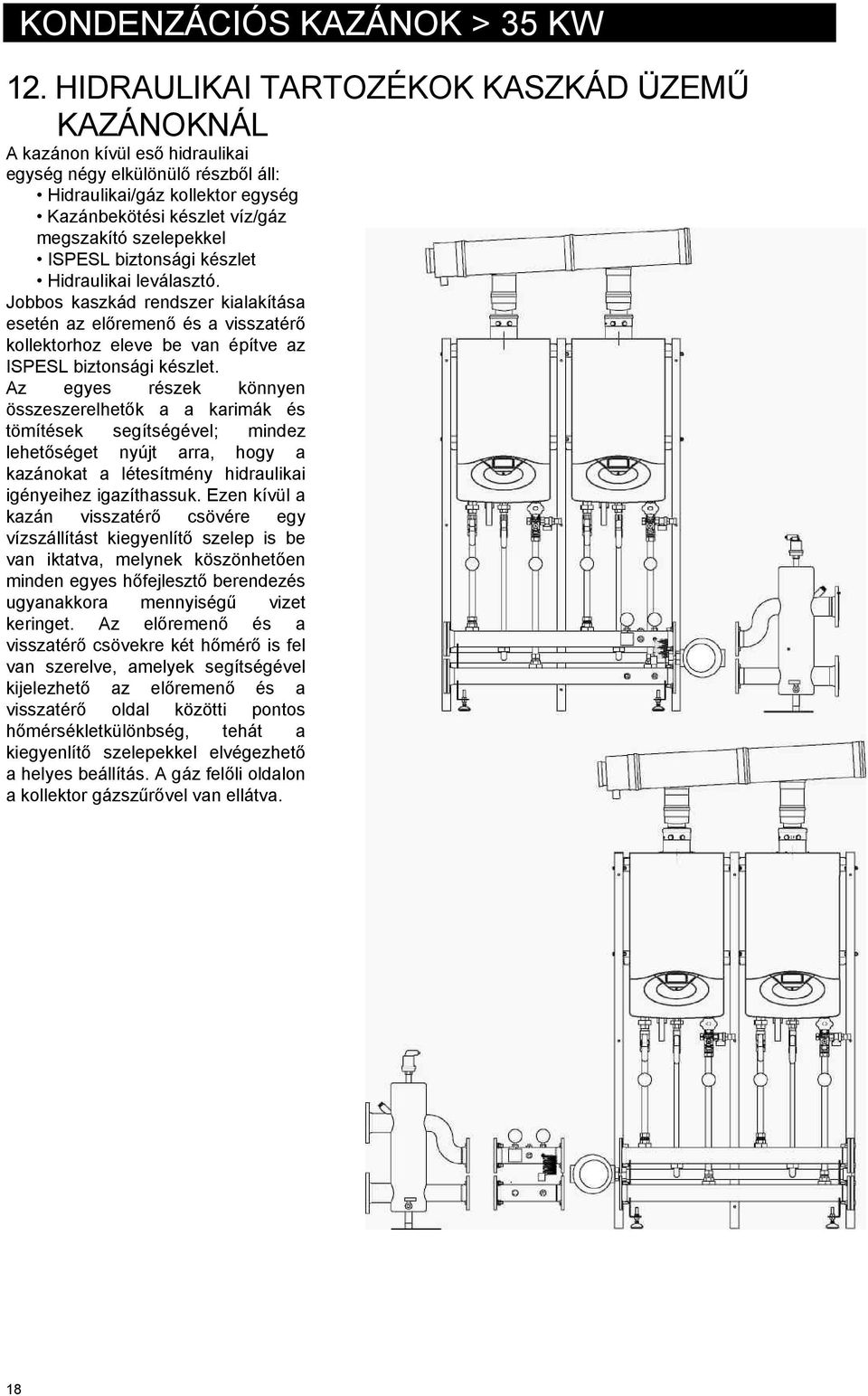

19 KONDENZÁCIÓS KAZÁNOK > 35 KW 12. HIDRAULIKAI TARTOZÉKOK KASZKÁD ÜZEMŰ KAZÁNOKNÁL A kazánon kívül eső hidraulikai egység négy elkülönülő részből áll: Hidraulikai/gáz kollektor egység Kazánbekötési készlet víz/gáz megszakító szelepekkel ISPESL biztonsági készlet Hidraulikai leválasztó. Jobbos kaszkád rendszer kialakítása esetén az előremenő és a visszatérő kollektorhoz eleve be van építve az ISPESL biztonsági készlet. Az egyes részek könnyen összeszerelhetők a a karimák és tömítések segítségével; mindez lehetőséget nyújt arra, hogy a kazánokat a létesítmény hidraulikai igényeihez igazíthassuk. Ezen kívül a kazán visszatérő csövére egy vízszállítást kiegyenlítő szelep is be van iktatva, melynek köszönhetően minden egyes hőfejlesztő berendezés ugyanakkora mennyiségű vizet keringet. Az előremenő és a visszatérő csövekre két hőmérő is fel van szerelve, amelyek segítségével kijelezhető az előremenő és a visszatérő oldal közötti pontos hőmérsékletkülönbség, tehát a kiegyenlítő szelepekkel elvégezhető a helyes beállítás. A gáz felőli oldalon a kollektor gázszűrővel van ellátva. 18

20 GENUS PREMIUM HP ARISTON Hidraulikai/gáz kollektor egység integrált ISPESL készlettel (jobbos kaszkád kialakításnál) JELMAGYARÁZAT 1 előremenő 6 termosztát 2 visszatérő 3 Gáz bemeneti cső 8 I nyomásmérő 4 ISPESL készlet 9 nyomásszabályozó 5 hőmérő 10 Gázszűrő 7 biztonsági szelep Hidraulikai/gáz kollektor egység különálló ISPESL készlettel (balos kaszkád kialakításnál) 19

21 KONDENZÁCIÓS KAZÁNOK > 35 KW Hidraulikai/gáz kollektoros kazáncsatlakozó készlet JELMAGYARÁZAT 1 Vízszállítás-kiegyenlítő szelep, kazánonként 2 Kézi elzáró szelep, kazán előremenő oldala 3 Kézi elzáró szelep, kazán gázbemenete 4 Hőmérő, kazán előremenő oldala 5 Hőmérő, kazán visszatérő oldala Hidraulikus váltó JELMAGYARÁZAT 1 Légtelenítő 2 Kaszkád kollektorszonda helye 3 Leeresztő szelep 20

22 GENUS PREMIUM HP ARISTON TARTOZÉK NEVE Hidraulikai/gáz kollektor egység integrált ISPESL készlettel, 2 kaszkád üzemelésű kazánhoz (jobbos kaszkád kialakítás) Hidraulikai/gáz kollektor egység integrált ISPESL készlettel, 3 kaszkád üzemelésű kazánhoz (jobbos kaszkád kialakítás) Hidraulikai/gáz kollektor egység külön ISPESL készlettel, 2 kaszkád üzemelésű kazánhoz (balos kaszkád kialakítás) Hidraulikai/gáz kollektor egység külön ISPESL készlettel, 3 kaszkád üzemelésű kazánhoz (balos kaszkád kialakítás) ISPESL készlet kaszkád üzemelésű kazánhoz (balos kaszkád kialakítás) Hidraulikai/gáz kollektoros kazáncsatlakozó készlet Hidraulikai leválasztó kaszkád üzemelésű kazánhoz 21

23 KONDENZÁCIÓS KAZÁNOK > 35 KW 13. FÜSTGÁZ-ELVEZETÉS TARTOZÉKAI KASZKÁD ÜZEMŰ KAZÁNOKNÁL JELMAGYARÁZAT 1 Könyök 90 4 Adapter 2 Hosszabbító 5 Kondenzvíz-levezetés 3 Dugó 6 Füstgáz-elvezető kollektor DESCRIZIONE ACCESSORI Füstgáz Csatlakozó készlet Ø160 mm, 2 kaszkád üzemelésű kazánhoz Füstgáz Csatlakozó készlet Ø160 mm, 3 kaszkád üzemelésű kazánhoz Füstgáz Csatlakozó készlet Ø160 mm, 4 kaszkád üzemelésű kazánhoz 22

24 GENUS PREMIUM HP ARISTON 14. MÉRETEK KAZÁNOK KASZKÁD ÜZEMMÓDBAN Kaszkádméretek 2 kazán esetében (jobbos kialakítás) 556,5 Kaszkádméretek 2 kazán esetében (balos kialakítás) 23

25 KONDENZÁCIÓS KAZÁNOK > 35 KW Kaszkádméretek 3 kazán esetében (jobbos kialakítás) ,5 Kaszkádméretek 3 kazán esetében (balos kialakítás) 24

26 GENUS PREMIUM HP ARISTON Kaszkádméretek 4 kazán esetében (jobbos kialakítás) Kaszkádméretek 4 kazán esetében (balos kialakítás) 25

27 KONDENZÁCIÓS KAZÁNOK > 35 KW 15. HŐSZABÁLYOZÓ TARTOZÉKOK KASZKÁD ÜZEMŰ KAZÁNOKHOZ A GENUS PREMIUM HP hőfejlesztő berendezések önállóan is működhetnek, vagy kaszkád üzemmódban, egy E típusú hőszabályozó központ irányításával. Ez az ellenőrzés biztosítja a legkülönfélébb létesítményi igények kielégítését és az egyes hőfejlesztő berendzések teljes körű ellenőrzését. BUS csatoláson keresztül lehetséges a helyiségek ellenőrzését és kezelését végző perifériák alkalmazása. Az E típusú hőszabályozó központ egy klímaszabályozó berendezés, amely digitális vezérléssel működteti a kaszkád üzemmódú kazánokat. Legfeljebb 4 darab, kaszkád üzemmódú kazán szabályozására képes és a külső hőmérséklettől függően két kevert rendszer, valamint egy használati melegvízkör üzemeltetésére. A kazánok és a felhasználó rendszerek programozását és ellenőrzését megkönnyíti, hogy egyetlen egy gomb segítségével az összes paraméter kezelhető és ellenőrizhető. Üzembe helyezésekor az E központ önműködően konfigurálódik, mivel felismeri a telepített szondákat; ezen kívül a szükségletnek megfelelően működteti a különböző zónák keringető szivattyúit, és ennek köszönhetően jelentős energiamegtakarítás érhető el. A standard programkészlet a következő: kétféle heti program mindegyik fűtőkörhöz. Mindegyik programhoz három darab napi fűtési időszak tartozik. nyaralás program; egy program a használati melegvíz előállítására, napi két periódussal; keringető szivattyúk letapadását megelőző funkció; szivattyú utókeringetési funkció; automatikus nyát/tél átváltás (a fűtés kiiktatódik, ha a külső hőmérséklet meghaladja a betáplált beltéri hőmérsékletet); a legalacsonyabb kazánhőmérséklet ellenőrzése; fagymentesítő funkció; antilegionella program; egyszerűsített automatikus kazánbeindítás; használati melegvíz előállítás elsőbbséggel, vagy a fűtéssel egyidejűleg; optimalizálás (a fűtés előrehozott beindítása annak érdekében, hogy a kívánt időre a néveleges hőmérsékleti érték meglegyen); lehetőség a beltéri szonda hatásának változtatására a klimatikus szabályozás vonatkozásában, mindkét fűtőkörben külön-külön, az FBR2 beltéri termosztát használatával; a bekötött szondák működőképességének ellenőrzése; a bekötött szondák automatikus felismerése. E vezérlőközpont (kazánok kaszkád üzemmódú működtetése) FONTOSABB MŰSZAKI JELLEMZŐK maximális szabályozás: 4 kazán 2 vegyes rendszer működtetése hőszabályozáson alapuló működtetés használati melegvízkör működtetése. 26

28 GENUS PREMIUM HP ARISTON CoCo MTS periféria (kazán elektronikus kártyájának csatlakoztatása E vezérlőközpontra) Az E vezérlőközpontot (kaszkád üzemmódú kazánok működtetése) kapcsolja a kazánhoz (minden kazánhoz egy CoCo MTS perifériára van szükség). A CoCo MTS mikrokapcsolóival kell azonosítószámot adni a kazánnak. BM8 távkapcsoló (zónaműködtetés) A BM8 távkapcsoló lehetővé teszi annak a zónának a teljes körű funkcióműködtetését, ahová be van iktatva, és kijelzi az esetleges üzemzavarokat is. Ezen kívül a fűtőkör működtetésével lehetővé teszi a klimatikus vagy beltéri hőmérséklet szabályozását is. FBR2 távvezérlő (zóna beltéri hőmérsékletének kezelése) Az FBR2 távkapcsoló lehetővé teszi a beltéri hőmérséklet módosítását. Részt vesz a hőmérsékletszabályozási görbe módosításában, mivel a BUS-on keresztül közvetlenül kommunikál a kaszkád működtetést végző E gyel. Külső szonda A kültéri szonda telepítését követően végre lehet hajtani a klimatikus hőmérsékletszabályozást (E akalmazásakor kötelező) 27

29 KONDENZÁCIÓS KAZÁNOK > 35 KW 16. RENDSZERRAJZOK KASZKÁD ÜZEMŰ KAZÁNOKNÁL Egy magas hőmérsékletű zóna Külső szonda E8 kaszkádműködtető központ FBR2 távvezérlő VFAS kollektorszonda fűtés szivattyúja kiegyenlítő [alsó rajz] fűtés keringető szivattyúja AFS külső szonda kazán vezérlőkártyája mikrokapcsolók VAFS kollektorszonda FBR2 távvezérlő 28

30 GENUS PREMIUM HP ARISTON Egy magas hőmérsékletű zóna keverőszeleppel és használati melegvizes bojlerrel AFS külső szonda THW vezérlőkártya THW vezérlőkártya E8 kaszkádműködtető központ SPFS bojlerszonda FBR2 távvezérlő VFAS kollektorszonda bojlerszivattyú VFAS előremenő oldali szonda magas hőmérsékletű zóna szivattyúja kiegyenlítő [alsó rajz] fűtés keringető szivattyúja bojlerszivattyú SM40 keverőszelep időkapcsolója AFS külső szonda kazán vezérlőkártyája mikrokapcsolók VFAS előremenő oldali szonda VAFS kollektorszonda SPFS bojlerszonda FBR2 távvezérlő magas hőmérséklet 29

31 KONDENZÁCIÓS KAZÁNOK > 35 KW Egy magas hőmérsékletű direkt zóna és egy alacsony hőmérsékletű zóna keverőszeleppel AFS külső szonda magas hőmérsékletű zóna távvezérlője magas hőmérsékletű zóna szivattyúja E8 kaszkádműködtető központ TSP padló biztonsági termosztát alacsony hőmérsékletű zóna távvezérlője VFAS kollektorszonda alacsony hőmérsékletű szivattyú VFAS előremenő oldali szonda by-pass kiegyenlítő [alsó rajz] fűtés keringető szivattyúja (magas hőmérséklet) fűtés keringető szivattyúja (alacsony hőmérséklet) SM40 keverőszelep időkapcsolója AFS külső szonda kazán vezérlőkártyája mikrokapcsolók FBR2 távvezérlő (alacsony hőmérséklet) VAFS kollektorszonda VFAS előremenő oldali szonda FBR2 távvezérlő (magas hőmérséklet) 30

32 GENUS PREMIUM HP ARISTON Egy magas hőmérsékletű zóna keverőszeleppel és egy alacsony hőmérsékletű zóna keverőszeleppel és használati melegvizes bojlerrel AFS külső szonda BM8 magas hőmérsékletű zóna távkapcsoló E8 kaszkádműködtető központ VFAS előremenő oldali szonda (magas hőmérséklet) keringető szivattyú (magas hőmérséklet) SPFS bojlerszonda TSP padló biztonsági termosztát FBR2 távvezérlő (alacsony hőmérséklet) VFAS kollektorszonda bojlerszivattyú VFAS előremenő oldali szonda (alacsony hőmérséklet) keringető szivattyú (alacsony hőmérséklet) kiegyenlítő by-pass [alsó rajz] fűtés keringető szivattyúja (magas hőmérséklet) fűtés keringető szivattyúja (alacsony hőmérséklet) bojlerszivattyú SM40 keverőszelep időkapcsolója (alacsony hőmérséklet) SM40 keverőszelep időkapcsolója (magas hőmérséklet) AFS külső szonda kazán vezérlőkártyája mikrokapcsolók BM8 magas hőmérsékletű zóna távkapcsoló FBR2 távvezérlő (alacsony hőmérséklet) VFAS előremenő oldali szonda (magas hőmérséklet) VAFS kollektorszonda SPFS bojlerszonda VFAS előremenő oldali szonda (alacsony hőmérséklet) 31

33 KONDENZÁCIÓS KAZÁNOK > 35 KW 17. MŰSZAKI ADATOK TÁBLÁZATA ÉGÉSTÉR 45 zárt ENERGETIKAI JELLEMZŐK Névleges hőterhelés max/min (Hi) kw 41.0/ /17.7 Névleges hőterhelés max/min (Hs) Hasznos hőteljesítmény 80/60 C-on, max/min kw kw 45.6/ / / /17.6 Hasznos hőteljesítmény 50/30 C-on, max/min Hasznos hőteljesítmény 40/30 C-on, max/min kw kw 43.6/ / / /19.4 Égés hatásfoka (füstgázok) Hatásfok 60/80 C-on, max/min % % 97,2 97/ ,2 98.8/99.4 Hatásfok 50/30 C-on, max/min Hatásfok 40/30 C-on, max/min % % 106.4/ / / /109.8 Hatásfok 30%-on 30 C-on % Hatásfok 30% 47 C-on % Hatásfok csillagokkal (92/42/EGK irányelv) n **** **** Max. hőveszteség a paláston (70 C) % Hőveszteség a kéményen bekapcsolt égőfejnél Hőveszteség a kéményen kikapcsolt % % ANYAGKKIBOCSÁTÁS Füstgázok tömegárama max. (G20) kg/h Maradéknyomás a kivezetésen Füstgázok hőmérséklete (G20) Pa C CO2 tartalom (G20) CO tartalom (0%O2) % ppm O2 tartalom Nox osztály % n Levegőtöbblet % Beltéri hőmérsékleti minimum C 0 0 FŰTŐKÖR Rendszer maradék emelőnyomása mce/l/h 2,7/1500 3,0/2000 A rendszer minimális nyomása Maximális fűtési nyomás bar bar Kazán víztartalma Fűtési hőmérséklet max/min (magas hőmérsékletek) liter C / /35 Fűtési hőmérséklet max/min (alacsony hőmérsékletek) C 45/20 45/20 KONDENZVÍZ Maximális kondenzvíz-termelődés liter/h Kondenzvíz ph értéke PH ELEKTROMOS ADATOK Tápfeszültség/ frekvencia V/Hz 230/50 230/50 Teljes felvett teljesítmény, max. W Elektromos érintésvédelmi fokozat IP X4D X4D TÖMEG ÉS MÉRETEK Tömeg kg Méretek (ma x ho x mé) cm 440x770x x770x zárt 32

34 GENUS PREMIUM HP ) ARI STO N 18. TANÚSÍTVÁNYOK Megfelelőségi nyilatkozat Rendamax BV, Hamstraat 76, 6465 Kerkrade (NL) kijelenti, hogy az alábbi termék: Genus Premium HP megfelel az alábbi szabványoknak: EN 298 EN EN / -2 EN és megfelel az alábbi direktívák vezérelveinek: 92/42/EGK (kazánok hatékonyságáról szóló direktíva) 90/396/EGK (gázfelszerelésekről szóló direktíva) 2006/95/EK (alacsony feszültségekről szóló direktíva) 89/336/EGK (elektromágnese kompatibilitásról szóló direktíva A termék az alábbi CE azonosítóval van ellátva: CE 0063BT3414 Kerkrade, július 31. ing. G.A.A. Jacobs Plant Manager 33

35 KONDENZÁCIÓS KAZÁNOK > 35 KW 19. IRÁNYADÓ JOGSZABÁLYOK Ez a fejezet bővebben tartalmazza a nagy teljesítményű GENUS PREMIUM HP 45 és 65 kw típusú kazánokra vonatkozó legfontosabb irányadó jogszabályokat. Az alábbiakban részletezzük a legfontosabb irányadó műszaki normákat, három kategória szerint csoportosítva: BIZTONSÁG, KÖRNYEZETI BEHATÁS és ENERGIAMEGTAKARÍTÁS. 1. BIZTONSÁG 37/08. számú rendelet A szabályozás érinti az épületgépészeti tevékenységgel kapcsolatos rendelkezések újrarendezését tartalmazó december 2-i 248. törvény 11. cikely 14. pont (13) bekezdése a) alpontjának végrehajtását. Ennek a rendeletnek részletesebben bemutatandó fő témái az alábbiak: a) Az engedéllyel rendelkező szakember részéről tervezendő gázvezeték tervezési értékhatárának módosulása a korábbi 46/90. törvényhez képest, az alábbi táblázat szerint, amely összefoglalja, hogy ki tervezheti meg a gázvezetéket: Gázvezeték teljesítménye Gázvezeték tervezése 0 50 kw Műszaki felelős, aki rendelkezik legalább a c), d), e) alpont szerinti képesítésekkel (1. cikkely /2/ bekezdés) 50 kw felett A szakmai névjegyzékbe felvett, képesített szakember b) A létesítmény részleges felújítása vagy bővítése: Hőterm. berend. teljes. Benyújtandó dokumentum 0 50 kw Semmilyen dokumentum. 50 kw felett A meglévő terv kiegészítése a szakmai névjegyzékbe felvett, képesített szakember (az április 12-i miniszteri rendelet alapján) c) A hőtermelő központ tervezési feltételei: Hőterm. berend. teljes. Hőterm. berend. teve 0 34,8 kw Semmilyen dokumentum 34,8 kw felett A meglévő terv kiegészítése a szakmai névjegyzékbe felvett, képesített szakember d) Hőtermelő központ lecserélése (ha az új központ teljesítménye több mint 20%-kal meghaladja a régiét): Hőterm. berend. teljes. Benyújtandó dokumentum 0 34,8 kw Semmilyen dokumentum 34,8 kw felett Jelentést kell készíteni a hőtermelő berendezés cseréjéről, amit mellékelni kell a meglévő tervhez, a szakmai névjegyzékbe felvett, képesített szakember gondozásában (az április 12-i miniszteri rendelet alapján) e) Összefoglaló táblázat a kötelezően benyújtandó dokumentumokról: A c), d), e), g) ALPONTOKBAN FELSOROLT LÉTESÍTMÉNYEKHEZ KAPCSOLÓDÓ KÖTELEZŐ DOKUMENTUMOK FELSOROLÁSA 37/2008. sz. rendelet BETŰJEL (37/O8. rendelet, 1. cikkely) c D E G ALKALMAZÁSI TERÜLET HŰTŐ-FŰTŐ LÉTESÍTMÉNY (> mg/h) Szétágazó füstcsövek 447/91. közt. eln. rend. 4. cikkely e) pont HASZNÁLATI MELEGVIZES LÉTESÍTMÉNYEK GÁZSZÁLLÍTÓ ÉS FELHASZNÁLÓ LÉTESÍTMÉNY 447/91. közt. eln. rend. 4. cikkely f) pont TŰZVÉDELMI LÉTESÍTMÉNY 447/91. közt. eln. rend. 4. cikkely g) pont KÖTELEZŐ TERV A MEGFELELŐSÉGI NYILATKOZAT KÖTELEZŐ MELLÉKLETEI JELENTÉS A FELHASZNÁLT ALAPANYAGOK TIPOLÓGIÁJÁRÓL LÉTESÍTMÉNY VÁZRAJZA ÉS MŰSZAKI JELENTÉS IGEN IGEN A TERVRE KELL HAGYATKOZNI HIVATKOZÁS MÁS MEGFELELŐSÉGI NYILATKOZATOKRA MŰSZAKI-SZAKMAI KÖVETELMÉNYEK ELISMERÉSÉRŐL SZÓLÓ TANÚSÍTVÁNY MÁSOLATA IGEN IGEN IGEN IGEN IGEN HA EGYÉBKÉNT LÉTEZNEK A IGEN IGEN 34,8 kw HŐSZÁLLÍTÁSÚ LÉTESÍTMÉNYEKH EZ 34 BkW IGEN 4 FECSKENDŐVEL VAGY 10 TŰZJELZŐ IGEN IGEN IGEN HA VAN TERV, ARRA KELL HAGYATKOZNI IGEN HA VAN TERV, ARRA KELL HAGYATKOZNI LÉTESÍTMÉNY MÁR MEGLÉVŐ RÉSZE ÉS AZ ÚJ RÉSZ KÖZÖTTI KOMPATIBILITÁSRA VONATKOZÓ NYILATKOZATOK IGEN IGEN 34

36 GENUS PREMIUM HP ARISTON t ISPESL műszaki szabályok A 35 kw vagy azt meghaladó teljesítményű berendezésekre vonatkozóan az december 31-i UNI és az december 1-jei miniszteri rendelet kötelezővé teszi az ISPESL balesetvédelmi műszaki szabályok betartását. Az alábbi táblázat tartalmazza azt, hogy mikor kötelező az ISPESL által előírt gyakorlat követése, illetve mikor nem. Hőterm. berend. teljes. ISPESL 0 34,8 kw Semmilyen dokumentum Terv benyújtása és helyszíni szemle a munka elkészültekor Az alábbiakban a létesítmény azon részeinek a felsorolása következik, amelyeket jelöléssel kell ellátni, be kell iktatni a rendszerbe és fel kell venni az ISPESLnek leadandó iratok közé (az ISPESL 1/2004. számú körlevele). ISPESL 1/2004. számú körlevele Tárgya a automatikus feltöltésű, kényszerkeringetéses, nem porított szilárd tüzelőanyaggal táplált hőtermelő létesítmények. A fent hivatkozott körlevél leírja, hogy a tárgyban szereplő, de NYÍLT RENDSZERŰ TÁGULÁSI TARTÁLLYAL rendelkező rendszerek esetében a körlevél mellékletében szereplő R gyűjtemény, R. 9 fejezet 3.1. pontja alábbiak szerinti berendezéseket kell alkalmazni: 3.1. pont - Nyílt rendszerű tárgulási tartály - Biztonsági cső - Hang- és/vagy optikai riasztókészülék - Hőmérő és mintavételi nyílás a hőmérő számára - Nyomásmérő és pintavételi perem a nyomásmérő számára - Automatikus újraindítású hőmérséklet-lehatároló készülék - Manuális újraindítású hőmérséklet-lehatároló készülék Az előző, 3.1. pontban előírtakon kívül a 2 bar nyomást meghaladó legnagyobb üzemi nyomások esetében egy olyan készüléket is telepíteni kell, amelyik szétoszlatja a maradvány teljesítményt. (*) Ezen kívül ez a körlevél a tárgyban jelzett létesítményekre vonatkozóan újdonságként bevezeti a ZÁRT RENDSZERŰ TÁGULÁSI TARTÁLY alkalmazásának lehetőségét, amennyiben a fenti körlevél 4.1. pontja szerinti, alábbiakban felsorolt biztonsági berendezések alkalmazására is sor kerül: 4.1. pont a) Zárt tágulási tartály b) Biztonsági szelep c) Hőmérő és mintavételi nyílás a hőmérő számára d) Nyomásmérő és pintavételi perem a nyomásmérő számára e) Manuális újraindítású leállító nyomásszabályozó f) Hang- és/vagy optikai riasztókészülék g) Automatikus újraindítású hőmérséklet-lehatároló készülék h) Manuális újraindítású hőmérséklet-lehatároló készülék i) A részlegesen kiiktatható tűzelési rendszerek esetében egy olyan készüléket is telepíteni kell, amelyik szétoszlatja a maradvány teljesítményt. (*) (*) biztonsági és/vagy más hőcserélőből álló készülék, amely alkalmas a maradvány teljesítmény szétoszlatására oly módon, hogy a maximálisan elfogadható 100 C fölé soha ne emelkedhessen a hőfejlesztő berendezés kimeneténél a víz mőmérséklete. A fent hivatkozott körlevelet kiegészítik az december 13-i 102/99. számú körlevélben előírtak, amelyeket modulrendszerű hőfejlesztő berendezések esetében kell követni. Abban az esetben, ha a modulrendszerű hőfejlesztő berendezés gyártója kijelenti, hogy termékét ennek a körlevélnek megfelelőel alkaította ki, az azt jelenti, hogy az ISPESL megkapta a termék tervezetét, azt ellenőrizte, és meggyőződött arról, hogy az említett körlevélben előírtaknak megfelelően üzemel. Ezen kívül lényeges az is, hogy az ISPESL Típusjóváhagyási és Tanúsítási Főosztálya által a területi osztályok igazgatói részére november 30-án kiadott közlemény szerint a CE jelöléssel ellátott gázkészülékeket úgy kell tekinteni, mint amelyek megfelelnek az december 1-jei miniszteri rendelet 2. cím 17. és 20. cikk 1. és 2. pontjában és az R. gyűjtemény R.2.B fejezetében előírtaknak, és ezeket a berendezéseket nem kell az ISPESL részéről elvégzendő ellenőrzésnek alávetni a jóváhagyott terv megfelelőségének ellenőrzése során ÁPRILIS 12-I MINISZTERI RENDELET A gáznemű tüzelőanyaggal táplált hőtermelő berendezések tervezésére, a gyártására és üzemeltetésére vonatkozó tűzvédelmi műszaki szabályok elfogadása. Ezt a rendeletet a 35 kw teljesítményt meghaladó, gáznemű tüzelőanyaggal táplált hőtermelő berendezésekre kell alkalmazni. Befogadó technikai helyiség tervezése: A rendelet rögzíti a befogadó technikai helyiség tervezésére vonatkozó technikai ismérveket, melyek célja az, hogy az emberek, az épületek és a mentést végzők épségének megóvására vonatkozó elsődleges biztonsági célkitűzések megvalósuljanak. Ennek a rendeletnek az épületek belsejében történő telepítésekre vonatkozóan az alábbi főbb témaköreit kell részletezni: 35

37 KONDENZÁCIÓS KAZÁNOK > 35 KW Befogadó technikai helyiség elhelyezkedése ( pont): a) A járószint nem lehet alacsonyabban 5 méternél a alapszint alatt. 10 méterrel az alapszint alá akkor lehet menni, ha betartják a miniszteri rendelet pontjában részletezett előírásokat. b) Legalább az egyik falnak (amely nem lehet a teljes kerület 15%-nál rövidebb) fedetlen területtel vagy fedetlen magán- vagy közúttal kell érintkeznie, illetve fölbe süllyesztett helyiségek esetében kizárólagos használatú kivezető nyílással, melynek vízszintes nettú keresztmetszete nem lehet kisebb a szellőztetéshez előírt méretnél, szélessége pedig nem lehet kevesebb 0,6 méternél, és felül fedetlen térséggel vagy fedetlen úttal kell érintkeznie. [felső ábra] FEDETLEN TERÜLET járószint alapszint [alsó ábra] (FELÜLNÉZET) független szerkezetek kiszolgált épület A fedetlen terület ismérvei nélküli terület FEDETLEN TERÜLET (P = helyiség kerülete) A 0,8 (LPG gáz) értéknél nagyobb sűrűségű gázzal működő készülékek esetében a telepítésre kizárólag a földfelszín fölé emelkedő helyiségekben kerülhet sor, és a járószinten nem lehetnek bemélyedések, amelyekben leülepedhet a gáz, azaz amelyek veszélyt jelenthetnek. Konstrukciós tulajdonságok ( pont): A más használatra is szolgáló építményekben elhelyezkedő technikai helyiségeknek tűzbiztosaknak kell lenniük, vagyis tartószerkezetüknek meg kell felelnie a tűzállósági követelményeknek, ami nem lehet R 120 alatt, és az egyéb helyiségeket a tűztől elszigetelő tulajdonságuk nem lehet REI 120 alatt. A szerkezeteket olyan anyagokból kell előállítani, amelyek éghetőségja a 0 osztályba tartozik. Ha a helysiégben több készülék is van és az összesített hőszállításiuk kisebb, mint 116 kw, akkor a szerkezetre előírt követelmények csökkenthetők R 60-ra és REI 60- ra. Létesítmény összesített hőszállítása Tartószerkezetek tűzállóság Szomszédos helyiségeket elválasztó szerkezetek tűzállóság Q<116kW >R60 > REI 60 Q>116kW >R120 > REI 120 Szerkezet: éghetőségja szerint: 0 osztály

38 36 FIGYELEM: Más célra is használatos épületekben elhelyezedő technikai helyiségeknek szakaszolniuk kell a tüzet.

39 GENUS PREMIUM HP Olyan technikai helyiség esetében, amelyben füst- és egyéb csövek haladnak, amelyek szintén a hőközponthoz tartoznak ( pont), be kell tartani a hőközpontra előírt minimális magassági értékeket, az összesített hőszállítási teljesítmény függvényében. ARISTON Ha az ajtók fedetlen területre vagy az utcára nyílnak, akkor nincs szükség tűzállósági követelmények előírására, azonban a éghetőség szempontjából legalább 0 osztályú anyagból kell készülniük.. Létesítmény összesített hőszállítási teljesítménye Q 116 kw Q > 116 kw 350 kw Q > 350 kw 580 kw Q > 580 kw Hőközpont helyiségének minimális magassága 2,00 m 2,30 m 2,60 m 2,90 m fjk) automatikus csukódás automatikus csukódás Ajtók ( pont) 116 kw-t meghaladó hőszállítás eseténa technikai helyiségek ajtóinak és a menekülő utaknak kifelé kell nyílniuk, automatikusan kell becsukódniuk, és legalább 2,00 m magasnak és legalább 0,6 m szélesnek kell lenniük; 116 kw alatti hőszállítás esetén a helyiségek ajtóinak nyílási iránya nem kötött. Ezen kívül az ajtóknak REI 60 alatti tűzállósággal kell rendelkezniük az összesítve 116 kw teljesítményt meghaladó, és REI 30 tűzállósággal az összesítve 116 kw teljesítmény alatt maradó hőteljesítmények esetében ÁPRILIS 28-I MINISZTERI RENDELET E rendelet célja tűzmegelőzési utasítások kibocsátása folyákony tüzelőanyaggal táplált 34,8 kw-ot meghaladó összesített hőszállítású hőtermelő berendezések tervezésére, gyártására és üzemeltetésére vonatkozóan. Ez a rendelet tartalmazza az alkalmazandó tűzvédelmi műszaki szabályozást is. Tűzvédelmi tanúsítvány A tűzvédelmi tanúsítvány meghatározása A tűzvédelmi tanúsítvány olyan dokumentum, amit a tűzoltóság megyei parancsnoksága állít ki, amely igazolja, hogy a tűzveszélyesnek minősülő helyiségek, tevékenységek, berendezések és ipari létesítmények megfelelnek a vonatkozó hatályos rendeleteknek. A űzveszélyesnek minősülő helyiségek, tevékenységek, berendezések és ipari létesítmények felsorolását az február 16-i miniszteri rendelet tartalmazza. A tűzvédelmi tanúsítvány érvényességi idejét az február 16-i miniszteri rendelet határozza meg, és tevékenységi típusonként változik. A tűzvédelmi tanúsítvány kibocsátásához és meghosszabbításához kapcsolódó eljárást az alábbiak határozzák meg: - A köztársasági elnök január 12-i 37. számú rendelete: A tűzmegelőzési eljárásokat szabályozó rendelet; május 4-i belügyminiszteri rendelet: A tűzvédelmi tanúsítvány kibocsátásához kapcsolódó eljárás elindításához szükséges kérelem tartalmára és benyújtási feltételeire vonatkozó előírások, valamint a tűzoltóság megyei parancsnokságai által nyújtott szolgáltatások egységesítése; - A Belügyminisztérium május 5-i 9. számú körlevele az január 12-i 37. számú köztársasági elnöki rendelet alkalmazásáról 37

40 KONDENZÁCIÓS KAZÁNOK > 35 KW Mely esetekben kötelező a tűzvédelmi tanúsítvány igénylése - Tűzveszélyesnek minősülő helyiségek, tevékenységek, raktárak, berendezések és ipari létesítmények esetében (újak vagy már meglévők, de tanúsítvány nélküliek); - Ha lejár az előző tűzvédelmi tanúsítvány érvényességi ideje; - Ha módosításokat eszközölnek a berendezéseken vagy egyébként módosulnak a korábban igazolt biztonsági feltételek (ez esetben az új tűzvédelmi tanúsítvány igénylése független a már meglévő tanúsítványok lejárati idejétől). A kérelmet a kockázattól érintett létesítményekért vagy tevékenységekért felelős személynek kell benyújtania (például az üzem igazgatója). A tűzvédelmi tanúsítvány megszerzési eljárása A tűzoltóság megyei parancsnokságainál lefolytatott eljárások aszerint változnak, hogy új tanúsítvány kibocsátását kéri valaki, vagy a már meglévő meghosszabbítását: - Új tűzvédelmi tanúsítvány kibocsátásához az alábbiak szükségesek: - Megfelelőségi vélemény kérése (feltételhez kötött előzetes kedvező vélemény) még a munkák megkezdése előtt; - A műszaki átvétel kérelmezése a munkák befejeztével; - A tűzvédelmi tanúsítvány meghosszabításához az alábbiak szükségesek: - Az előírt dokumentáció benyújtása a már meglévő tanúsítvány lejárta előtt. Hőtermelő létesítmények, amelyeknél kötelező a tűzvédelmi tanúsítvány megkérése Minden szilárd, folyékony vagy gáz halmazállapotú tüzelőanyaggal táplált berendezés esetében, ahol a teljesítmény meghaladhatja a 116 kw-ot ( kcal/h), illetve azok esetében, amelyek egy vagy több, az február 16-i miniszteri rendeletben felsorolt típusra visszavezethető helyiséget, raktárt, tevékenységet illetve ipari létesítményt szolgálnak ki. 2. KÖRNYEZETI BEHATÁS 152/2006. számú törvényerejű rendelet Ez a törvényerejű rendelet elsődleges célul az emberi élet minőségének javítását tűzte ki, ami a környezeti körülmények védelmével és javításával, illetve a természeti erőforrások átgondolt és ésszerű felhasználásával érhető el. 3. ENERGIMAMEGTAKARÍTÁS január 9-i 10. törvény (megjelent a Hivatalos Közlöny január 16-i 13. lapszámában) Az energia racionális felhasználásra, az energiamegtakarításra és a megújuló energiaforrások fejlesztésére vonatkozó országis energetikai Terv végrehajtási szabályai. 412/93. és 551/99. számú köztársasági elnöki rendelet Az épületek energiafogyasztásának visszafogását célzó hőtermelő létesítmények tervezésére, beépítésére, üzemeltetésére és karbantartására vonatkozó szabályokat tartalmazó rendelet, az január 9-i 10. törvény 4. cikkelye (4) bekezdésének a végerhajtására.

41 Helyesbítve az alábbi rendeletekben foglaltak szerint: augusztus 6-i miniszteri rendelet (Hivatalos Közlöny augusztus 24-i 197. lapszáma) augusztus 6-i miniszteri rendelet (Hivatalos Közlöny augusztus 31-i 203. lapszáma) május 16-i miniszteri rendelet (Hivatalos Közlöny május 24-i 119. lapszáma) Frissítve az október 6-i miniszteri rendeletben foglaltakkal. 192/05. és 311/06. számú törvényerejű rendelet Megálalítja az épületek energetikai tulajdonságait javító feltételeket és módokat a megújuló energiaforrások fejlesztése, felértékelése és integrálása érdekében és az energetikai sokrétűség előmozdítása érdekében, az üvegház hatású gázok kibocsátásának csökkentése céljából.(kiotói Egyezmény). A 311/06. számú törvényerejű rendelet új és korrekciós rendelkezésekkel egészíti ki a augusztus 19-i 192. számú törvényerejű rendeletet, amely az épületek energetikai hatásfokára vonatkozó 2002/91/EK irányelv végrehajtási előírását tartalmazza. 115 / számú törvényerejű rendelet Ez a rendelet az energiaellátás javítása és az üvegház hatást kiváltó gázok kibocsátásának csökkentése révén a környezetvédelme érdekében intézkedési kerettervet állapít meg, melynek célja a végső energiafelhasználás javítása a költségek és az elérhető előnyök szempontjából. 38

42 Ariston az MTS Csoporthoz tartozik A vízmelegítő ill. fűtőrendszerek és szolgáltatások teljes skálájának előállítását és forgalmazását végző vezető nemzetközi vállalat G R O U P Merloni TermoSanitari SpA Viale Aristide Merloni Fabriano (AN) Italy Fax info@it.mtsgroup.com Numero unico servizio clienti Costo della chiamata da telefono fisso: 0,143 Euro al minuto in fascia oraria intera e 0,056 Euro in fascia oraria ridotta (Iva inclusa
