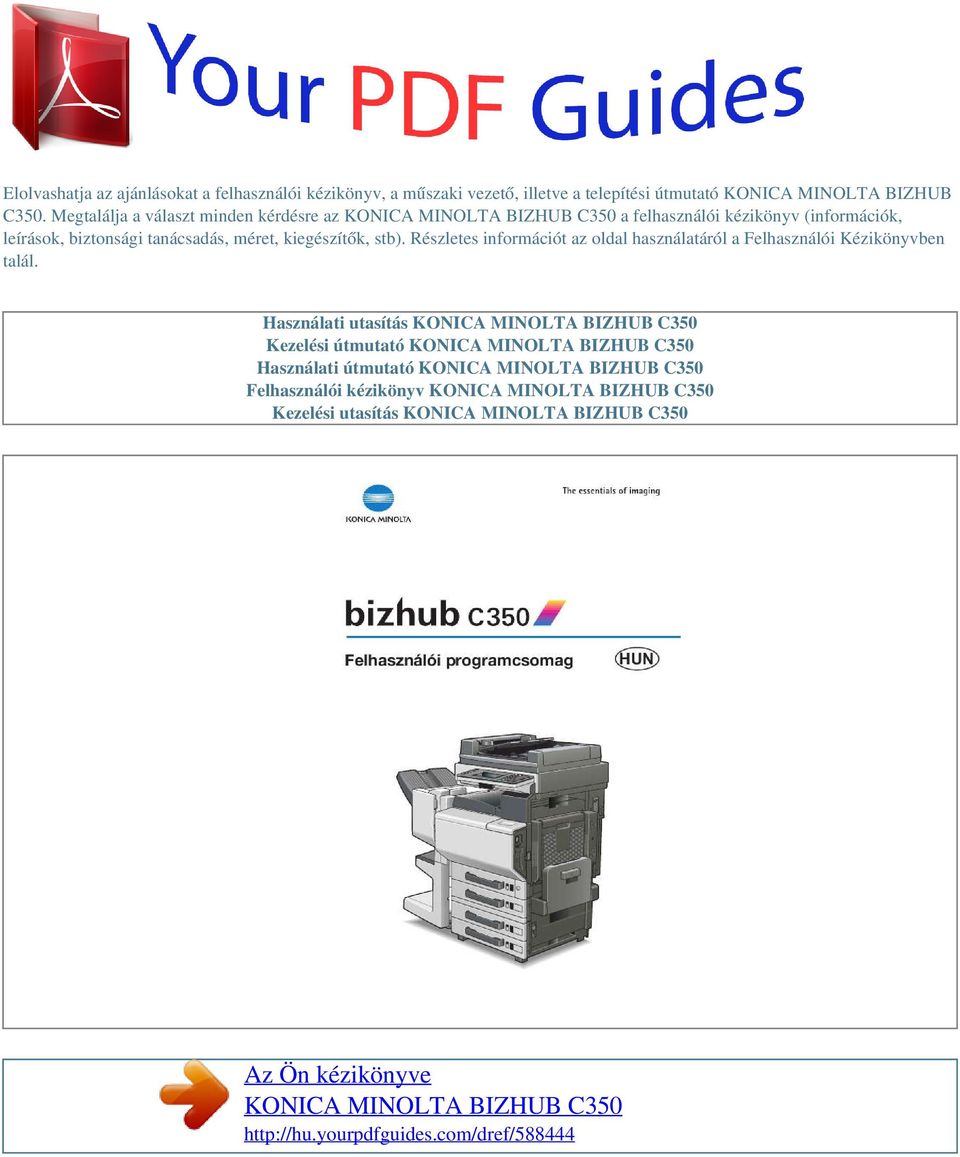

1 Elolvashatja az ajánlásokat a felhasználói kézikönyv, a műszaki vezető, illetve a telepítési útmutató KONICA MINOLTA BIZHUB C350. Megtalálja a választ minden kérdésre az a felhasználói kézikönyv (információk, leírások, biztonsági tanácsadás, méret, kiegészítők, stb). Részletes információt az oldal használatáról a Felhasználói Kézikönyvben talál. Használati utasítás Kezelési útmutató Használati útmutató Felhasználói kézikönyv Kezelési utasítás

2 Kézikönyv absztrakt: Hálózati csatlakozás használata Párhuzamos csatlakozás használata Az interfészbeállítások megadása A nyomtatómeghajtó telepítése Ha a készülék és a számítógép Hálózati csatlakozáson keresztül csatlakozik A nyomtatómeghajtó telepítése az Add Printer Wizard (Nyomtató hozzáadása varázsló) használatával A nyomtatómeghajtó eltávolítása A nyomtatómeghajtó beállítása A nyomtatómeghajtó beállító párbeszédablakának elhívása A nyomtatómeghajtó beállító párbeszédablakának elhívása Windows 98/Me alatt...

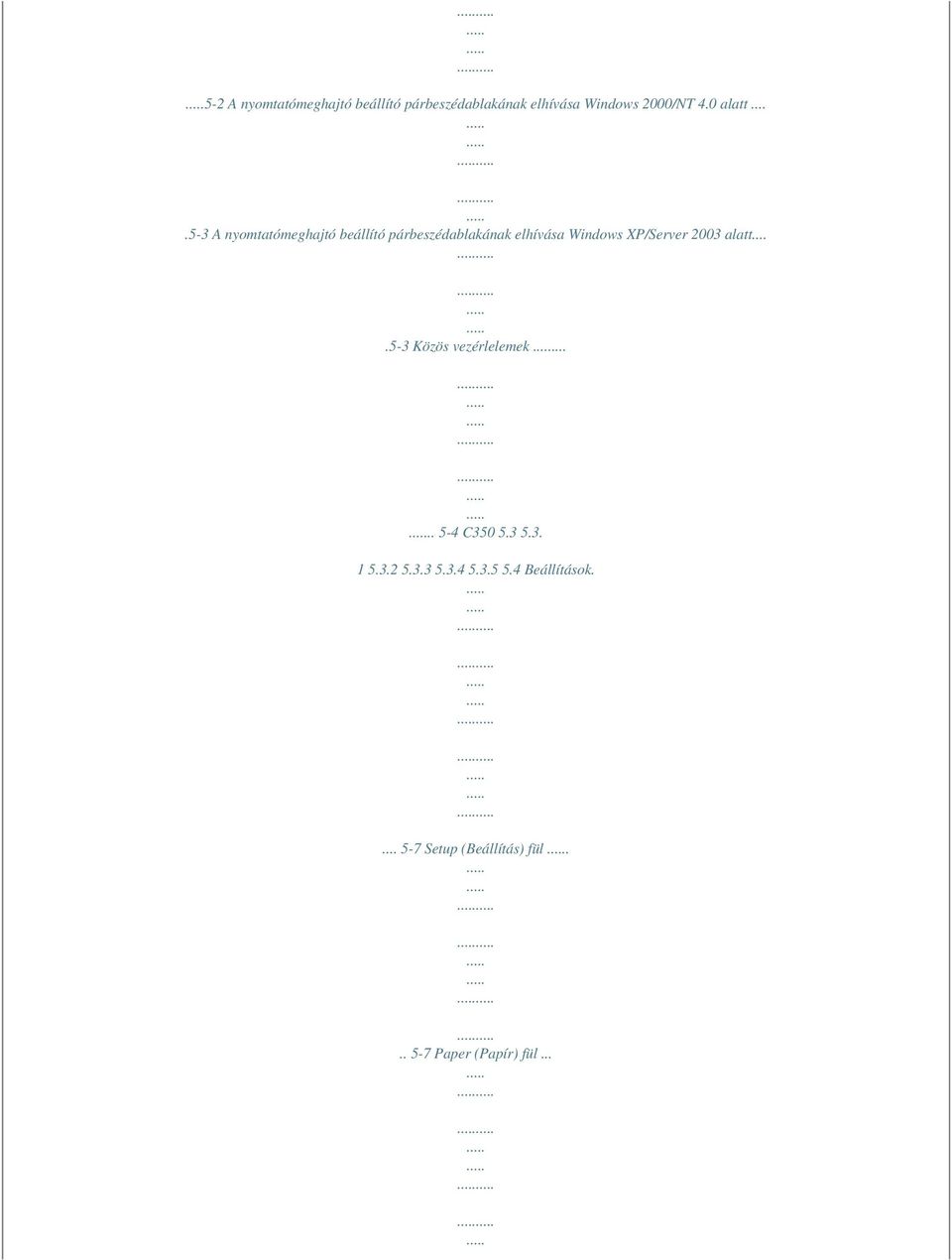

3 5-2 A nyomtatómeghajtó beállító párbeszédablakának elhívása Windows 2000/NT 4.0 alatt A nyomtatómeghajtó beállító párbeszédablakának elhívása Windows XP/Server 2003 alatt Közös vezérlelemek C Beállítások Setup (Beállítás) fül Paper (Papír) fül...

4 5-7 Quality (Minség) fül. 5-8 Device Option Setting (Eszközbeállítások) fül Job Management (Feladatkezelés) fül Eszközbeállítások elvégzése Hálózati nyomtatás Windows környezetben Valamennyi Windows operációs rendszerben kiválasztható hálózati csatlakozási módok A készülék IP-címének beállítása Belépés a PageScope Web Connection programba Windows nyomtatás A készüléken végzett mveletek...

5 6-6 A nyomtatómeghajtó beállításai LPR nyomtatás (Windows 2000/XP/NT 4.0/Server 2003) 6-9 A készüléken végzett mveletek A nyomtatómeghajtó beállításai IPP nyomtatás (Windows 2000/XP/Server 2003) A készüléken végzett mveletek A nyomtatómeghajtó telepítése A szkennelési funkciók használata A szkennelési funkciókhoz szükséges környezet. 7-2 Támogatott fájlformátumok

6 . 7-3 Szkennelés be Szkennelés FTP szerverre Szkennelés számítógépre Szkennelés merevlemezre Szkennelés Internet FAX-hoz Internet FAX fogadás C350 8 Képek szkennelése TWAIN használatával (Számítógépes szkennelés funkció) Mködési környezet...

7 A TWAIN meghajtó telepítése A kezelpanel zárolásának idzítésének beállítása a TWAIN részére Képek beolvasása a TWAIN használatával Az Option (Opció) párbeszédablak beállítása A szkenner keresése A Box funkciók használata Áttekintés. 9-1 A box funkciókhoz szükséges környezet...

8 9-2 A Box funkciók használata A PageScope Web Connection használata Rendszerigény Belépés a PageScope Web Connection programba Használat Az oldal szerkezete Bejelentkezés a Felügyeleti módba A BOX Utility használata Rendszerigény.

9 11-2 Támogatott fájlformátumok A BOX Utility telepítése A Box funkciók használata A másológép regisztrálása A másológép csatlakoztatása Fablak...

10 Képmegjelenít ablak Hibakeresés Nem lehet nyomtatni Nem lehet megadni a kívánt beállításokat vagy a nyomtatás nem a beállítások szerint történik C350 C350 Üdvözlet 1 Üdvözlet Ebben a kézikönyvben a Konica Minolta C350 digitális színes másológép nyomtatásvezérljének nyomtató és szkennel funkciói és mveletei kerülnek ismertetésre Áttekintés A nyomtatásvezérl egy olyan eszköz, amely nyomtató, hálózati nyomtató, szkennel és box funkciókat biztosít a C350 másológépnek. Rendelkezésre álló nyomtatásvezérl funkciók G G G G G G G Nyomtatás egy számítógéprl (a PCL5c nyomtatómeghajtó használatával) Hálózati protokollok, köztük a TCP/IP, a NetBEUI, és az IPX/SPX, támogatása Közvetlen nyomtatás a hálózaton keresztül, a Windows, LPR, vagy IPP nyomtatás használatával A készülékkel szkennelt képek továbbítása és jelentése, a hálózaton keresztül Fax mveletek az Internet használatával (Internet fax küldés/fogadás) A készülék merevlemezén tárolt képadatok továbbítása A készülék és a nyomtatásvezérl beállításainak elvégzése egy kliens-számítógéprl, a hálózaton keresztül (egy böngészprogram használatával) Képek átvétele egy, a számítógépre telepített alkalmazásban (a TWAIN meghajtó használatával) G C Védjegyek és szerzi jogok Védjegyek G G G Üdvözlet A KONICA MINOLTA, a KONICA MINOLTA logó és a PageScope a KONICA MINOLTA HOLDINGS, INC.

11 védjegyei. Az Ethernet a Xerox Corporation bejegyzett védjegye. A Microsoft, a Windows és a Windows NT a Microsoft Corporation védjegyei vagy bejegyzett védjegyei az Egyesült Államokban és egyéb országokban. A Novell és a NetWare a Novell, Inc. bejegyzett védjegyei. A PCL a Hewlett-Packard Company Limited bejegyzett védjegye. A Netscape Communications, a Netscape Communications logó, a Netscape Navigator, a Netscape Communicator, és a Netscape a Netscape Communications Corporation védjegyei. Valamennyi egyéb termék- és márkanév a tulajdonos cég vagy szervezet védjegye vagy bejegyzett védjegye. Ez a program részben a Független JPEG Csoport tevékenységén alapul. G G G G BOX Utility G Compact-VJE Copyright VACS Corp. Copyright 2004 KONICA MINOLTA BUSINESS TECHNOLOGIES, INC. Kérjük, vegye figyelembe, hogy a kézikönyvben ábrázolt képerny-képek eltérhetnek a számítógép képernyjén megjelen képektl. Ezen felül, a kézikönyvben található specifikációk és egyéb információk elzetes bejelentés nélkül megváltoztathatók. 1-2 C350 A nyomtatásvezérl használata eltt A nyomtatásvezérl használata eltt Mködési környezet A nyomtatásvezérl a következ környezetekben mködik. Számítógép Operációs rendszer RAM Hálózati csatlakoz&aacerferenciát okozhat. A csatlakoztatás mvelete 1 Gyzdjön meg arról, hogy a készülék ki lett kapcsolva. 2 Csatlakoztassa a 10Base-T/100Base-TX kábel egyik végét a készülék 10Base-T/100Base-TX portjához, a másik végét pedig a hálózati elosztóba. LED 1 LED 2 A készülék most a hálózathoz csatlakozik. 3-2 C350 Csatlakozás a számítógéphez 3 3 Amikor a készüléket bekapcsolja, a LED1 világítani kezd. H H LED1: LINK Abban az esetben világít, ha a készülék megfelelen csatlakozik a hálózathoz. LED2: ACT Az adatfogadás állapotának megfelelen villog. C Csatlakozás a számítógéphez Párhuzamos csatlakozás használata A készülék párhuzamos portját egy párhuzamos kábel (IEEE 1284, Centronics) használatával csatlakoztassa a számítógép párhuzamos portjához. A készülék párhuzamos portja IEEE 1284 B-típusú csatlakozásra alkalmas. Megjegyzés A készülék párhuzamos csatlakozásához a számítógéphez, az opciós helyi illesztkészlet szükséges. Midig árnyékolt párhuzamos kábelt használjon. Ha nem így tesz, rádiófrekvenciás interferenciát okozhat. Emlékeztet A nyomtatómeghajtó Plug and Play telepítéséhez, a nyomtatómeghajtó telepítése idejére a készüléket a párhuzamos kábellel csatlakoztassa a számítógéphez. A csatlakoztatás mvelete 1 Kapcsolja ki a készüléket és a számítógépet. 2 Csatlakoztassa a párhuzamos kábel egyik végét a számítógép párhuzamos portjához (nyomtatóportjához). 3 Csatlakoztassa a párhuzamos kábel másik végét a készülék hátoldalán található párhuzamos porthoz. A kábel csatlakozását a két kapocs használatával rögzítse. A készülék most a számítógéphez csatlakozik. 3-4 C350 Csatlakozás a számítógéphez Az interfészbeállítások megadása Ha szükséges, a készülék kezelpaneljén végezze el a párhuzamos interfész beállításait. A párhuzamos interfész beállítása 1 Nyomja meg a [Segédfunkciók] gombot a készülék kezelpaneljén, majd érintse meg a [Felügy. Mód] mezt és adja meg a felügyeleti belépési kódot. 2 Érintse meg a [Nyomtatási beállítások] mezt, majd a [Szokásos beállítás] mezt. 3 Végezze el a következ beállításokat. H H I/O idtúllépés: Állítsa be a kommunikációs idhatárt. (10-tl 300 másodpercig) Párh. interfész: Állítsa be a párhuzamos interfész üzemmódját. ("Kompatibilis", "Nibble", vagy "ECP") C Csatlakozás a számítógéphez 3-6 C350 A nyomtatómeghajtó telepítése 4 4 A nyomtatómeghajtó telepítése Ebben a fejezetben a nyomtatómeghajtó telepítése kerül ismertetésre, a mellékelt CD-lemezrl. A telepítés folyamata különböz lehet, attól függen, hogy a készülék milyen módon csatlakozik a számítógéphez. Ha a készülék párhuzamos csatlakozással csatlakozik a számítógéphez, a nyomtatómeghajtó Plug and Play módszerrel vagy a Nyomtató hozzáadása varázsló segítségével telepíthet. Ezen felül a telepítés módja a különböz Windows verziók esetén is eltér. A nyomtatómeghajtó telepítésének megfelel eljárását, az Ön számítógépe esetén, az alábbi táblázatból választhatja ki.

12 Csatlakozási mód Hálózati csatlakozás Lásd a "Ha a készülék és a számítógép Hálózati csatlakozáson keresztül csatlakozik" a(z) 4-2 oldalon "Windows 98/Me/2000/NT 4. 0 esetén" a(z) 4-2 oldalon "Windows XP/Server 2003 esetén" a(z) 4-5 oldalon Megjegyzés A készülék párhuzamos csatlakozásához a számítógéphez, az opciós helyi illesztkészlet szükséges. Emlékeztet A telepítés folyamatának részletes ismertetését, párhuzamos csatlakozás esetén, lásd a C350 nyomtatásvezérl használati útmutatóban. C A nyomtatómeghajtó telepítése Ha a készülék és a számítógép Hálózati csatlakozáson keresztül csatlakozik A nyomtatómeghajtó telepítése az Add Printer Wizard (Nyomtató hozzáadása varázsló) használatával Megjegyzés IPP nyomtatási mveletek végzéséhez, a nyomtatómeghajtót olyan módon kell telepíteni, hogy az IPP nyomtatást a telepített nyomtatómeghajtóban lehessen beállítani. Az IPP nyomtatással kapcsolatos további részleteket, lásd a "IPP nyomtatás (Windows 2000/XP/Server 2003)" a(z) 6-11 oldalon részben. Windows 98/Me/2000/NT 4.0 esetén 1 A Windows futtatása közben, helyezze a CD-lemezt a számítógép CD meghajtójába. 2 A Windowsban, kattintson a [Start] gombra, mutasson a "Settings (Beállítások)" menüpontra, majd kattintson a "Printers (Nyomtatók)" pontra. 3 Kattintson duplán az "Add Printer (Nyomtató hozzáadása)" ikonra. Elindul az Add Printer Wizard (Nyomtató hozzáadása varázsló). 4 Kövesse a képernyn megjelen utasításokat. 4-2 C350 A nyomtatómeghajtó telepítése 4 5 A nyomtató csatlakozását kiválasztó képernyn, válassza ki a Local printer (Helyi nyomtató) lehetséget. Megjegyzés A nyomtató hálózati környezetben történ telepítésével kapcsolatos részleteket, lásd a "6 Hálózati nyomtatás Windows környezetben" részben. Mivel a nyomtatómeghajtó telepítése eltt egyéb hálózati beállításokat is el kell végezni, ebben az esetben a telepítést helyi kapcsolattal végezze. 6 Kattintson a [Next (Tovább)] gombra. 7 Kattintson a [Have Disk (Saját lemez)] gombra. 8 Kattintson a [Browse (Tallóz)] gombra. 9 A használt Windows verziótól függen, válassza ki a meghajtót tartalmazó könyvtárat a CD-lemezen, majd kattintson az [OK] gombra. H H H H Windows 98 esetén: (CD-lemez)\Driver\English\Printer\Win9xME Windows Me esetén: (CD-lemez)\Driver\English\Printer\Win9xME Windows 2000 esetén: (CD-lemez)\Driver\English\Printer\Win2KXP Windows NT 4.0 esetén: (CD-lemez)\Driver\English\Printer\WinNT40 C Kattintson az [OK] gombra. A nyomtatómeghajtó telepítése Megjelenik a Printers (Nyomtatók) lista. 11 Kattintson a [Next (Tovább)] gombra. 12 Adja meg a csatlakozási portot. Válassza ki az LPT1 portot. 13 A telepítés végrehajtásához kövesse a megjelen utasításokat. Megjegyzés Ne végezzen próbanyomtatást ebben a helyzetben. A próbanyomtatást a hálózati beállítások elvégzése után végezze. 14 Ha befejezte a telepítést, gyzdjön meg arról, hogy a telepített nyomtató ikonja megjelenik a "Printers (Nyomtatók)" ablakban. 15 Vegye ki a CD-lemezt a CD egységbl. Ezzel befejezte a nyomtatómeghajtó telepítését. 4-4 C350 A nyomtatómeghajtó telepítése Windows XP/Server 2003 esetén 4 1 A Windows futtatása közben, helyezze a CD-lemezt a számítógép CD meghajtójába. 2 A Windowsban, kattintson a [Start] gombra, majd kattintson a "Printers and Faxes (Nyomtatók és faxok)" menüpontra. 3 Windows XP esetén, kattintson az Add a printer (Nyomtató hozzáadása) pontra a Printer Tasks (Nyomtatási feladatok) menüben. Windows Server 2003 esetén, kattintson duplán az "Add Printer (Nyomtató hozzáadása)" ikonra. Windows XP Windows Server 2003 Elindul az Add Printer Wizard (Nyomtató hozzáadása varázsló). 4 Kattintson a [Next (Tovább)] gombra. C A nyomtatómeghajtó telepítése 5 Válassza ki a Local printer attached to this computer (Helyi nyomtató a számítógéphez csatlakoztatva) lehetséget, majd kattintson a [Next (Tovább)] gombra. Törölje az Automatically detect and install my Plug and Play printer (Plug and Play nyomtató automatikus felismerése és telepítése) négyzet kijelölését. Megjegyzés A nyomtató hálózati környezetben történ telepítésével kapcsolatos részleteket, lásd a "6 Hálózati nyomtatás Windows környezetben" részben. Mivel a nyomtatómeghajtó telepítése eltt egyéb hálózati beállításokat is el kell végezni, ebben az esetben a telepítést helyi kapcsolattal végezze. 6 Megjelenik a Select Printer Port (Nyomtatóport kiválasztása) párbeszédablak. Válassza ki az LPT1 portot, majd kattintson a [Next (Tovább)] gombra. 7 Kattintson a [Have disk (Saját lemez)] gombra. 8 Kattintson a [Browse (Tallóz)] gombra.

13 9 Válassza ki a CD-lemezrl a Windows XP/Server 2003 meghajtót tartalmazó könyvtárat (\Driver\English\Printer\Win2KXP), majd kattintson az [OK] gombra. 4-6 C350 A nyomtatómeghajtó telepítése 4 10 Kattintson az [OK] gombra. Megjelenik a Printers (Nyomtatók) lista. 11 Kattintson a [Next (Tovább)] gombra. 12 A telepítés elkezdéséhez kövesse a megjelen utasításokat. Megjegyzés A hálózati beállítások megadása után végezzen egy próbanyomtatást. 13 Ha befejezte a telepítést, gyzdjön meg arról, hogy a telepített nyomtató ikonja megjelenik a "Nyomtatók és faxok" ablakban. 14 Vegye ki a CD-lemezt a CD egységbl. Ezzel befejezte a nyomtatómeghajtó telepítését. C A nyomtatómeghajtó telepítése A nyomtatómeghajtó eltávolítása Ha szükségessé válik a nyomtatómeghajtó eltávolítása, például, ha újra kívánja a meghajtót telepíteni, ezt az alábbi eljárással végezze. A nyomtatómeghajtó eltávolítása 1 Windows 98/Me/2000/NT esetén, kattintson a [Start] gombra, mutasson a "Settings (Beállítások)" menüpontra, majd kattintson a "Printers (Nyomtatók)" pontra. Windows XP/Server 2003 esetén, kattintson a [Start] gombra, majd kattintson a "Printers and Faxes (Nyomtatók és faxok)" menüpontra. 2 A "Printers (Nyomtatók)" (Windows XP/Server 2003 esetén, "Printers and Faxes (Nyomtatók és faxok)") ablakban, válassza ki a törölni kívánt nyomtató ikonját. 3 A nyomtatómeghajtó törléséhez, nyomja meg a számítógép billentyzetén a [Delete (Törlés)] gombot. 4 Az eltávolítás végrehajtásához kövesse a megjelen utasításokat. Ha a nyomtatómeghajtó törlésre került, a nyomtató ikonja eltnik a "Printers (Nyomtatók)" (Windows XP/Server 2003 esetén, "Printers and Faxes (Nyomtatók és faxok)") ablakból. Ezzel az eltávolítás befejezdött. 4-8 C350 A nyomtatómeghajtó beállítása 5 5 A nyomtatómeghajtó beállítása A nyomtatómeghajtót beállító párbeszédablak a Windows "Printers (Nyomtatók)" (Windows XP/Server 2003 esetén, "Printers and Faxes (Nyomtatók és faxok)") ablakából hívható el. Az alább ismertetett módon elhívott párbeszédablakban elvégzett beállítások valamennyi alkalmazásból történ nyomtatás esetén érvényesek. Emlékeztet Egyedi beállítások megadásához, kattintson az adott alkalmazás menüjében a "Print (Nyomtatás)" menüpontra, majd a Print (Nyomtatás) párbeszédablakban kattintson a nyomtató neve melletti [Properties (Tulajdonságok)] gombra. Az itt elvégzett beállítások csak az adott fájl nyomtatása alkalmával érvényesek. C A nyomtatómeghajtó beállítása A nyomtatómeghajtó beállító párbeszédablakának elhívása A nyomtatómeghajtó beállító párbeszédablakának elhívása Windows 98/Me alatt Az elhívás módja 1 A Windowsban, kattintson a [Start] gombra, mutasson a "Settings (Beállítások)" menüpontra, majd kattintson a "Printers (Nyomtatók)" pontra. 2 Válassza ki a "KONICA MINOLTA C350 PCL5c" ikont. 3 A "Fájl" menüben, kattintson a "Properties (Tulajdonságok)" menüpontra. Megjelenik a nyomtatómeghajtó alább ábrázolt beállító párbeszédablaka. Megjegyzés A párbeszédablak fels részén látható 5 fül beállításait használja a nyomtatómeghajtó beállításához. 5-2 C350 A nyomtatómeghajtó beállítása A nyomtatómeghajtó beállító párbeszédablakának elhívása Windows 2000/NT 4.0 alatt Az elhívás módja 1 A Windowsban, kattintson a [Start] gombra, mutasson a "Settings (Beállítások)" menüpontra, majd kattintson a "Printers (Nyomtatók)" pontra. 2 Válassza ki a "KONICA MINOLTA C350 PCL5c" ikont. 3 A "Device Option Setting (Eszközbeállítások)" fül megjelenítéséhez, kattintson a "File (Fájl)" menü "Properties (Tulajdonságok)" menüpontjára. 4 A "Setup (Beállítás)", "Paper (Papír)", "Quality (Minség)", vagy "Job Management (Feladatkezelés)" fülek megjelenítéséhez, miután az ikont a 2. lépésben kiválasztotta, végezze el az alábbi mveleteket. H H Windows 2000 esetén: A "File (Fájl)" menüben, kattintson a "Printing Preferences (Nyomtatási beállítások)" menüpontra. Windows NT 4.0 esetén: A "File (Fájl)" menüben, kattintson a "Document Defaults (Dokumentum alapértelmezett beállításai)" menüpontra A nyomtatómeghajtó beállító párbeszédablakának elhívása Windows XP/Server 2003 alatt Az elhívás módja 1 A Windowsban, kattintson a [Start] gombra, majd kattintson a "Printers and Faxes (Nyomtatók és faxok)" menüpontra.

14 2 Válassza ki a "KONICA MINOLTA C350 PCL5c" ikont. 3 A "Device Option Setting (Eszközbeállítások)" fül megjelenítéséhez, kattintson a "File (Fájl)" menü "Properties (Tulajdonságok)" menüpontjára. 4 A "Setup (Beállítás)", "Paper (Papír)", "Quality (Minség)", vagy "Job Management (Feladatkezelés)" fülek megjelenítéséhez, miután az ikont a 2. lépésben kiválasztotta, kattintson a "File (Fájl)" menü "Printing Preferences (Nyomtatási beállítások)" menüpontjára. C Közös vezérlelemek A nyomtatómeghajtó beállítása A következkben az öt fül ("Setup (Beállítás)", "Paper (Papír)", "Quality (Minség)", "Device Option Settings (Eszközbeállítások)", és "Job Management (Feladatkezelés)" közös beállításai és gombjai kerülnek ismertetésre. OK Kattintson erre a gombra a nyomtatómeghajtó beállító párbeszédablakának bezárásához és a módosított beállítások alkalmazásához. Cancel (Mégse) Kattintson erre a gombra a beállításokon végzett módosítások elvetéséhez és a párbeszédablak bezárásához. Apply (Alkalmaz) Kattintson erre a gombra a beállításokon végzett módosítások alkalmazásához, a párbeszédablak bezárása nélkül. Help (Súgó) Kattintson erre a gombra a megjelenített képerny elemeihez tartozó súgószövegek elhívásához. 5-4 C350 A nyomtatómeghajtó beállítása Easy Set (Gyorsbeállítás) Az összes fül valamennyi aktuális beállítása elmenthet, és újbóli használatra elhívható. 5 Az aktuális beállítások mentéséhez, kattintson a [Save (Mentés)] gombra. Megjelenik az Save Easy Set Name (Elmentett gyorsbeállítás neve) párbeszédablak. Adja meg a gyorsbeállítás nevét (legfeljebb 10 karakter), majd kattintson az [OK] gombra. Ha a beállításokat egy szettként elmentette, azokat egyszeren elhívhatja, kiválasztva a megfelel szett nevét a legördül listából. Ha a legördül listából a "Default (Alapértelmezett)" elemet választja ki, a fül beállításait visszaállítja az alapértelmezett értékekre. Ha a legördül listából kiválasztásra került egy létez beállítás-szett neve, a gomb [Delete (Törlés)]-re változik. Kattintson a [Delete (Törlés)] gombra a kiválasztott szett törléséhez. C A nyomtatómeghajtó beállítása Page Layout/Printer Figure (Oldal elrendezés/nyomtató ábra) Ha a Page Layout (Oldal elrendezés) került kiválasztásra, az adott beállításokkal kapott nyomtatott oldal képe elnézeti képként látható és a nyomtatás elvégzése eltt ellenrizhet. A beállítások változásával az oldal elrendezési képe is megváltozik. Ha a Printer Figure (Nyomtató ábra) került kiválasztásra, a nyomtató vázlatos ábrája látható, a készülékre felszerelt opciókkal, pl. papírfiókokkal együtt. 5-6 C350 A nyomtatómeghajtó beállítása Beállítások Setup (Beállítás) fül Elem N-up (1reN) Watermark (Vízjel) Duplex/Booklet (Duplex/Füzet) Paper Source (Papírforrás) Leírás Több oldal nyomtatása egyetlen lapra. Egy vízjel nyomtatása a lapokra. A vízjel szövege módosítható vagy szerkeszthet. A duplex vagy füzetnyomtatás beállítását választja ki. Itt határozható meg a papírforrás valamint a papír típusa. Szintén megadható az elüls és a hátsó borítólaphoz, valamint az oktatóanyaghoz használt papír típusa. Válasszon ki egy, a készülékhez megadott papírtípust. Megadható valamilyen kimeneti beállítás, mint a tzés, lyukasztás vagy hajtogatás. Output Setting (Kimeneti beállítások) Paper (Papír) fül Elem Original Document Size (Az eredeti dokumentum mérete) Output Paper Size (Kimeneti papírméret) Copies (Példányszám) Collate (Leválogatás) Orientation (Tájolás) Leírás Meghatározza az eredeti dokumentum méretét. Egyedi papírméret szintén megadható. Meghatározza a kimeneti papírméretet. Szintén megadható egy nagyítási vagy kicsinyítési tényez. Meghatározza az elkészítend másolatok számát. Meghatározza a lapok szettenként történ kiadását. Meghatározza a nyomtatás irányát. C Quality (Minség) fül Elem Select Color or Grayscale (Színes vagy szürkeárnyalat választása) Exposure Modes (Expozíciós módok) Use Printer Font (A nyomtató betkészletének használta) Resolution (Felbontás) Download as Bitmap (Letöltés bittérképként) Glossy Mode (Fényes mód) Leírás A nyomtatómeghajtó beállítása Kiválasztja a színkezelés módját.

15 Ha a "Color (Manual) (Színes (Kézi))" mód került kiválasztásra, a [Detail of Color Settings (Színbeállítás részletei)] gombra kattintva megjelenik a Detail of Color Settings (Színbeállítás részletei) párbeszédablak, amelyben megadhatja a részletes színbeállításokat. Kiválasztja az eredeti kép típusának megfelel expozíciós módot. Text: Szöveg mód, Photo: Fotó mód Beállítható a nyomtató betkészletének használata. Meghatározza a nyomtatás felbontását ( dpi rögzített). Kiválasztja, hogy a betkészlet letöltése bittérkép vagy program (vektor) formátumban történjen. A fényes mód beállítása Device Option Setting (Eszközbeállítások) fül Elem Device Option (Opciós eszköz) Job Owner (Feladat tulajdonos) (Default User Name (Alapértelmezett felhasználónév)) Access Number (Belépési szám) (Default Access Number(Alapértelmezett belépési szám)) About (Névjegy) Leírás Aktíválhatók a gépre telepített opciós eszközök Kiválasztja az alapértelmezett felhasználónevet, amely a feladathoz tartozó felhasználónévként megjelenik a készülék kezelpaneljén. Beállítja a belépési szám (jelszó) alapértelmezett értékét. Megjeleníti a nyomtatómeghajtó verzió-információit. 5-8 C350 A nyomtatómeghajtó beállítása Job Management (Feladatkezelés) fül Elem Store Job (Feladat tárolása) Leírás Meghatározza a feladat tárolásának módját. Delete After Printing (Törlés a nyomtatás után): A nyomtatás után a feladat törlésre kerül. Print and Hold (Nyomtat és tart): A nyomtatás után a feladat ideiglenes tárolásra kerül. Store to HDD (Tárolás merevlemezen): A feladatot a készülék merevlemezén tárolja, amíg törlésre nem kerül. Store to Memory (Tárolás memóriában): A feladatot a készülék memóriájában tárolja, amíg törlésre nem kerül. Proof and Print (Levonat és nyomtatás): Csak a feladat els szettje kerül nyomtatásra, a többit a memóriában tárolja. Lock Job (Feladat zárolás): Zárolja a feladatot és egy jelszót rendel hozzá. Meghatározza a feladathoz tartozó felhasználónevet, valamint a feladat nevét. A kép hátterébe egy - a dokumentum számozására alkalmas világos tónusú elosztási számot nyomtat. Ha a készüléken be lett állítva a Másolatfigyelés mód, meghatározza a feladathoz rendelt belépési számot (jelszót). Job Owner (Feladat tulajdonos) Distribution (Elosztás) Access Code (Belépési kód) Emlékeztet A nyomtatómeghajtó beállításinak részletes ismertetését, lásd a C350 nyomtatásvezérl használati útmutatójában. C Eszközbeállítások elvégzése A nyomtatómeghajtó beállítása A nyomtatómeghajtóból aktíválhatók a készülékre szerelt opciós eszközök. A beállítás mvelete 1 Hívja el a nyomtatómeghajtó beállító párbeszédablakát (lásd "A nyomtatómeghajtó beállító párbeszédablakának elhívása" a(z) 5-2 oldalon), majd kattintson a "Device Option Setting (Eszközbeállítások)" fülre. 2 Az Installable Options (Telepíthet opciók) listáról válassza ki a telepíteni kívánt eszközt, majd kattintson az [Add (Hozzáadás)] gombra. Ellenrizze, hogy a kiválasztott eszköz megjelent-e a Installed Options (Telepített opciók) listában. Megjegyzés Ha egy, a készülékre felszerelt opciós eszköz, nem került beállításra a "Device Option Setting (Eszközbeállítások)" fülön, az adott eszközt nem használhatja a nyomtatómeghajtóból. Miután a gépre felszerelt egy opciós eszközt, ügyeljen arra, hogy azt beállítsa a "Device Option Setting (Eszközbeállítások)" fülön C350 Hálózati nyomtatás Windows környezetben Hálózati nyomtatás Windows környezetben Valamennyi Windows operációs rendszerben kiválasztható hálózati csatlakozási módok Ebben a fejezetben a hálózati nyomtatáshoz szükséges beállítások kerülnek ismertetésre. A beállítás folyamata a használt hálózati nyomtatási módszertl (Windows, LPR vagy IPP nyomtatás) függen különböz lesz. Az adott Windows környezetnek legmegfelelbb nyomtatási módszert válassza. Hálózati nyomtatás egy Windows operációs rendszerbl Windows nyomtatás Használt protokoll Windows 98/98SE Windows Me Windows 2000 Windows XP Windows NT 4.0 Windows Server 2003 NetBEUI LPR nyomtatás TCP/IP IPP nyomtatás TCP/IP Megjegyzés A Windows nyomtatás elvégzéséhez, a számítógépre telepíteni kell a NetBEUI protokollt.

16 Mieltt beállítaná a hálózati nyomtatást, a "4 A nyomtatómeghajtó telepítése" részben leírt eljárás segítségével telepítse a nyomtatómeghajtót. A hálózati nyomtatás végrehajtásához, módosítsa a telepített nyomtatómeghajtó nyomtatási portját egy hálózaton keresztül csatlakoztatott portra, majd végezze el a szükséges módosításokat ennek a készüléknek a beállításain. IPP csatlakozás esetén, a nyomtatómeghajtó telepítésével kell kezdeni. C Hálózati nyomtatás Windows környezetben Hálózati nyomtatás NetWare környezetben NetWare verzió NetWare 4.x NetWare 5.x/6 Használt protokoll IPX IPX TCP/IP Emulálás NDS/Bindery NDS NDPS(lpr) Szerviz mód PServer/NPrinter PServer Emlékeztet A NetWare alatti nyomtatási eljárások ismertetését, lásd a C350 nyomtatásvezérl használati útmutatójában. 6-2 C350 Hálózati nyomtatás Windows környezetben A készülék IP-címének beállítása Elsnek, a készülék kezelpaneljén, adja a meg a készülékhez rendelt IPcímet. Megjegyzés A hálózati beállítások meghatározásánál, kövesse a rendszergazda utasításait. A beállítás mvelete 1 Nyomja meg a [Segédfunkciók] gombot a készülék kezelpaneljén, majd érintse meg a [Felügy. Mód] mezt és adja meg a felügyeleti belépési kódot. 2 Érintse meg a [Hálózati beállítások], [Szokásos beállítás], majd a [TCP/IP] mezket. 3 Adja meg a következ beállításokat. H H H IP-cím: Adja meg a készülék IP-címét. Alhálózati maszk: Adja meg az alhálózati maszkot a hálózathoz, amelyhez csatlakozik. Gateway address (Atjáró címe): Adja meg az alapértelmezett átjáró címét, a hálózatban, amelyhez csatlakozik. C Hálózati nyomtatás Windows környezetben Megjegyzés Bár az itt leírt eljárásban az IP-cím beadása a DHCP szerver használata nélkül történik, lehetség van az IP-cím automatikus kiosztására, a DHCP szerver által. Ha a "DHCP" beállítás értéke "Engedélyez", az IP-cím, az alhálózati maszk és az átjáró címének kiosztását a hálózatban mköd DHCP szerver automatikusan végzi, tehát ezeket nem szükséges kézzel beállítani. Azonban, ha a "DHCP" tulajdonság "Engedélyez", vegye figyelembe az alábbiakat: Ellenrizze a rendszergazdával, hogy a hálózatban mködik-e DHCP szerver. Ha nem létezik a hálózatban DHCP szerver, az "IPcím", "Alhálózati maszk", és "Gateway address (Átjáró címe)" beállítások értékeit kézzel kell megadni. Ha az IP-cím és a többi jellemz beállítását a DHCP szerver végzi, fennáll a beállítások automatikus megváltozásának lehetsége. Ha az IP-cím és az egyéb jellemzk beállításai megváltoztak, abban az esetben, ha az IP-címet használja a nyomtató azonosítására a hálózati nyomtatáshoz, elfordulhat, hogy a nyomtatást nem lehet végrehajtani, mivel a készülék nem képes a hálózattal kommunikálni. Ha a "DHCP" beállítás "Engedélyez" értékre lett állítva, ajánlott, hogy a készülékhez rendelt IP-cím rögzítésre kerüljön a DHCP szerver beállításaiban. 4 A beállítások alkalmazásához, indítsa újra a készüléket (kapcsolja ki, majd ismét be). Kapcsolja vissza a készüléket az IP-cím érvényesítéséhez. 6-4 C350 Hálózati nyomtatás Windows környezetben Belépés a PageScope Web Connection programba A készülék IP-címének beállítása lehetvé teszi a hozzáférést a PageScope Web Connection programhoz. A PageScope Web Connection programhoz a böngészprogramja használatával férhet hozzá. A belépés folyamata 1 Indítsa el a böngészt. 2 A címsorba írja be a készülék IP-címét, az alábbiakban ismertetett módon, majd nyomja meg az [Enter] billentyt. H Például: Ha a készülék IP-címe Megjelenik a PageScope Web Connection nyitóképernyje. A PageScope Web Connection használatának részletes ismertetését, lásd a "10 A PageScope Web Connection használata" részben. C Hálózati nyomtatás Windows környezetben Windows nyomtatás A Windows nyomtatás használatával közvetlenül a Microsoft hálózaton lehet nyomtatni. Megjegyzés A Windows nyomtatás elvégzéséhez, a számítógépre telepíteni kell a NetBEUI protokollt A készüléken végzett mveletek Állítsa be a készülék IP-címét.

17 A beállítás folyamatával kapcsolatban, lásd "A készülék IP-címének beállítása" a(z) 6-3 oldalon. Adja meg a Windows nyomtatás alábbiakban ismertetett beállításait, a PageScope Web Connection használatával. 6-6 C350 Hálózati nyomtatás Windows környezetben A beállítás mvelete 6 1 Indítsa el a PageScope Web Connection A "Network (Hálózat)" fülön, kattintson a Common Setting (Szokásos beállítás) menüpontra, majd a megjelen almenüben, kattintson a Windows Configuration (Windows konfiguráció) menüpontra. 4 Adja meg a következ beállításokat. H H H H Enable Windows Printing Service (Windows nyomtatási szolgáltatás engedélyezése): Itt állítható be a Windows nyomtatási szolgáltatás Name (NetBIOS név): Adja meg a NetBIOS nevet (legfeljebb 15 alfanumerikus telepítés folyamata 1 Tegye be a kapott CD-lemezt a számítógép CD egységébe. 2 Windows 2000 esetén, kattintson a [Start] gombra, mutasson a "Settings (Beállítások)" menüpontra, majd kattintson a "Printer (Nyomtatók)" pontra. Windows XP/Server 2003 esetén, kattintson a [Start] gombra, majd kattintson a "Printers and Faxes (Nyomtatók és faxok)" menüpontra. 3 Windows 2000/Server 2003, kattintson duplán az "Add Printer (Nyomtató hozzáadása)" menüpontra. Windows XP esetén, kattintson az Add a Printer (Nyomtató hozzáadása) pontra a Printer Tasks (Nyomtatási feladatok) menüben. Elindul az Add Printer Wizard (Nyomtató hozzáadása varázsló). 4 Kattintson a [Next (Tovább)] gombra. 5 A Local or Network Printer (Helyi vagy hálózati nyomtató) párbeszédablakban, válassza a Network printer (Hálózati nyomtató) lehetséget, majd kattintson a [Next (Tovább)] gombra. 6 A Locate Your Printer (Adjon meg egy nyomtatót) párbeszédablakban, válassza a Connect a printer on the Internet or on your intranet (Az interneten vagy intraneten keresztül kapcsolódni egy nyomtatóhoz) lehetséget. 7 Az URL mezbe, írja be a készülék URL-jét, az alábbi formátumban, majd kattintson a [Next (Tovább)] gombra. H Például: Ha a készülék IP-címe A jóváhagyást kér párbeszédablakban, kattintson az [OK] gombra. 9 Kattintson a [Have Disk (Saját lemez)] gombra. 10 Kattintson a [Browse (Tallóz)] gombra, válassza ki a CD-lemezrl a nyomtatómeghajtót tartalmazó könyvtárat (\Driver\English\Printer\Win2KXP), majd kattintson az [OK] gombra C350 Hálózati nyomtatás Windows környezetben 6 11 Ellenrizze, hogy a "KONICA MINOLTA C350 PCL5c" megjelent-e a Printers (Nyomtatók) listán, majd kattintson a [Next (Tovább)] gombra. 12 Válassza ki, hogy kijelöli-e ezt a nyomtatót alapértelmezettként, majd kattintson a [Next (Tovább)] gombra. 13 A kilépéshez az Add Printer Wizard (Nyomtató hozzáadása varázsló) programból, kattintson a [Finish (Befejezés)] gombra. Ha megadta a nyomtató beállításait, az alapértelmezett helyi nyomtatóhoz hasonló módon használhatja azt. Ezen felül, ha a Windowsban beállítja a nyomtató megosztását, azt hálózati nyomtatóként a hálózathoz csatlakozó többi Windows számítógéprl is használhatja. C Hálózati nyomtatás Windows környezetben 6-16 C350 A szkennelési funkciók használata 7 7 A szkennelési funkciók használata Ebben a fejezetben a szkennelési funkciók beállítási és mködtetési eljárásai kerülnek ismertetésre. A szkennelési funkciók beállítása a készülék kezelpaneljérl vagy a PageScope Web Connection programon keresztül történhet. A PageScope Web Connection elindításával és a Felügyeleti módba való belépéssel kapcsolatos részleteket, lásd a "10 A PageScope Web Connection használata" részben. Ezen a készüléken az alábbi típusú szkennel funkciók használhatók. Mindig a hálózati környezetnek és az adott alkalmazásnak megfelel típust használja. Szkennelés be Szkennelés FTP szerverre Szkennelés számítógépre Szkennelés merevlemezre Internet fax A szkennelt adatokat elküldi, egy hez csatolt mellékletként. A szkennelt adatokat egy FTP szerverre küldi. A szkennelt adatokat egy FTP-t használó számítógépre küldi. A szkennelt adatokat az opciós merevlemezre küldi. A szkennelt adatokat egy hez csatolja és egy az Internet faxolást támogató eszközre küldi. Ezen felül, a fogadott képadat kinyomtatható. Emlékeztet A Szkennelési módok beállítási és mködtetési eljárásait, lásd a C350 nyomtatásvezérl használati útmutatójában. C A szkennelési funkciók használata A szkennelési funkciókhoz szükséges környezet A képadatok küldéséhez a szkennel funkciókon keresztül (Internet fax küldés és fogadás) az alábbi környezet szükséges. Megjegyzés Valamennyi szkennelési funkció csak TCP/IP hálózati környezetben használható.

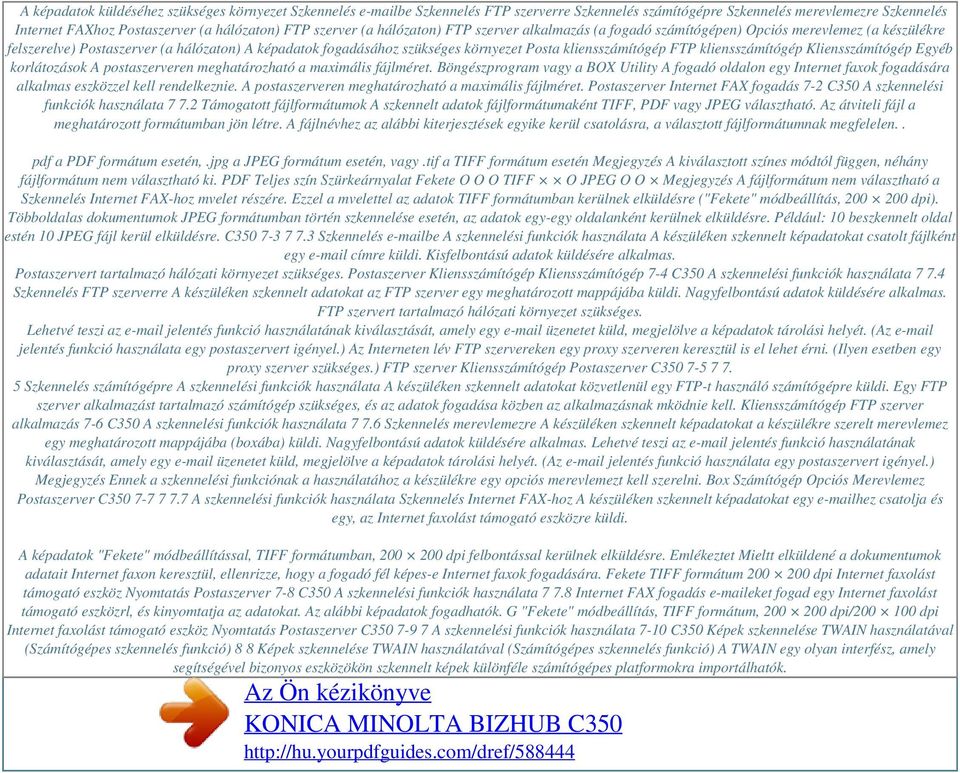

18 Powered by TCPDF ( A képadatok küldéséhez szükséges környezet Szkennelés be Szkennelés FTP szerverre Szkennelés számítógépre Szkennelés merevlemezre Szkennelés Internet FAXhoz Postaszerver (a hálózaton) FTP szerver (a hálózaton) FTP szerver alkalmazás (a fogadó számítógépen) Opciós merevlemez (a készülékre felszerelve) Postaszerver (a hálózaton) A képadatok fogadásához szükséges környezet Posta kliensszámítógép FTP kliensszámítógép Kliensszámítógép Egyéb korlátozások A postaszerveren meghatározható a maximális fájlméret. Böngészprogram vagy a BOX Utility A fogadó oldalon egy Internet faxok fogadására alkalmas eszközzel kell rendelkeznie. A postaszerveren meghatározható a maximális fájlméret. Postaszerver Internet FAX fogadás 7-2 C350 A szkennelési funkciók használata Támogatott fájlformátumok A szkennelt adatok fájlformátumaként TIFF, PDF vagy JPEG választható. Az átviteli fájl a meghatározott formátumban jön létre. A fájlnévhez az alábbi kiterjesztések egyike kerül csatolásra, a választott fájlformátumnak megfelelen.. pdf a PDF formátum esetén,.jpg a JPEG formátum esetén, vagy.tif a TIFF formátum esetén Megjegyzés A kiválasztott színes módtól függen, néhány fájlformátum nem választható ki. PDF Teljes szín Szürkeárnyalat Fekete O O O TIFF O JPEG O O Megjegyzés A fájlformátum nem választható a Szkennelés Internet FAX-hoz mvelet részére. Ezzel a mvelettel az adatok TIFF formátumban kerülnek elküldésre ("Fekete" módbeállítás, dpi). Többoldalas dokumentumok JPEG formátumban történ szkennelése esetén, az adatok egy-egy oldalanként kerülnek elküldésre. Például: 10 beszkennelt oldal estén 10 JPEG fájl kerül elküldésre. C Szkennelés be A szkennelési funkciók használata A készüléken szkennelt képadatokat csatolt fájlként egy címre küldi. Kisfelbontású adatok küldésére alkalmas. Postaszervert tartalmazó hálózati környezet szükséges. Postaszerver Kliensszámítógép Kliensszámítógép 7-4 C350 A szkennelési funkciók használata Szkennelés FTP szerverre A készüléken szkennelt adatokat az FTP szerver egy meghatározott mappájába küldi. Nagyfelbontású adatok küldésére alkalmas. FTP szervert tartalmazó hálózati környezet szükséges. Lehetvé teszi az jelentés funkció használatának kiválasztását, amely egy üzenetet küld, megjelölve a képadatok tárolási helyét. (Az jelentés funkció használata egy postaszervert igényel.) Az Interneten lév FTP szervereken egy proxy szerveren keresztül is el lehet érni. (Ilyen esetben egy proxy szerver szükséges.) FTP szerver Kliensszámítógép Postaszerver C Szkennelés számítógépre A szkennelési funkciók használata A készüléken szkennelt adatokat közvetlenül egy FTP-t használó számítógépre küldi. Egy FTP szerver alkalmazást tartalmazó számítógép szükséges, és az adatok fogadása közben az alkalmazásnak mködnie kell. Kliensszámítógép FTP szerver alkalmazás 7-6 C350 A szkennelési funkciók használata Szkennelés merevlemezre A készüléken szkennelt képadatokat a készülékre szerelt merevlemez egy meghatározott mappájába (boxába) küldi. Nagyfelbontású adatok küldésére alkalmas. Lehetvé teszi az jelentés funkció használatának kiválasztását, amely egy üzenetet küld, megjelölve a képadatok tárolási helyét. (Az jelentés funkció használata egy postaszervert igényel.) Megjegyzés Ennek a szkennelési funkciónak a használatához a készülékre egy opciós merevlemezt kell szerelni. Box Számítógép Opciós Merevlemez Postaszerver C A szkennelési funkciók használata Szkennelés Internet FAX-hoz A készüléken szkennelt képadatokat egy hez csatolja és egy, az Internet faxolást támogató eszközre küldi. A képadatok "Fekete" módbeállítással, TIFF formátumban, dpi felbontással kerülnek elküldésre. Emlékeztet Mieltt elküldené a dokumentumok adatait Internet faxon keresztül, ellenrizze, hogy a fogadó fél képes-e Internet faxok fogadására. Fekete TIFF formátum dpi Internet faxolást támogató eszköz Nyomtatás Postaszerver 7-8 C350 A szkennelési funkciók használata Internet FAX fogadás eket fogad egy Internet faxolást támogató eszközrl, és kinyomtatja az adatokat. Az alábbi képadatok fogadhatók. G "Fekete" módbeállítás, TIFF formátum, dpi/ dpi Internet faxolást támogató eszköz Nyomtatás Postaszerver C A szkennelési funkciók használata 7-10 C350 Képek szkennelése TWAIN használatával (Számítógépes szkennelés funkció) 8 8 Képek szkennelése TWAIN használatával (Számítógépes szkennelés funkció) A TWAIN egy olyan interfész, amely segítségével bizonyos eszközökön szkennelt képek különféle számítógépes platformokra importálhatók.
