A készülék telepítése

Átírás

1 A készülék telepítése A készülék elöl nézettből A készülék kábelezése : A készülék hátlapját a mellékelt imbisz kulccsal lehet leszerelni. A panel közepén található a CN1 jelölésű (baloldalon) és a CN2 jelölésű (jobboldalon) sorkapocs, köztük a LAN kábel csatlakozására szolgáló RJ-45-ös foglalat. Amennyiben a készüléket munkaidő nyilvántartásra használják, ajtónyitást nem vezérelnek vele, akkor elegendő a táp (+12Vdc, és felette lévő GND) bekötése, valamint egy patch kábel csatlakoztatása (RJ-45) a router vagy számítógép felé az adat kommunikáció, adat felvitel céljából.

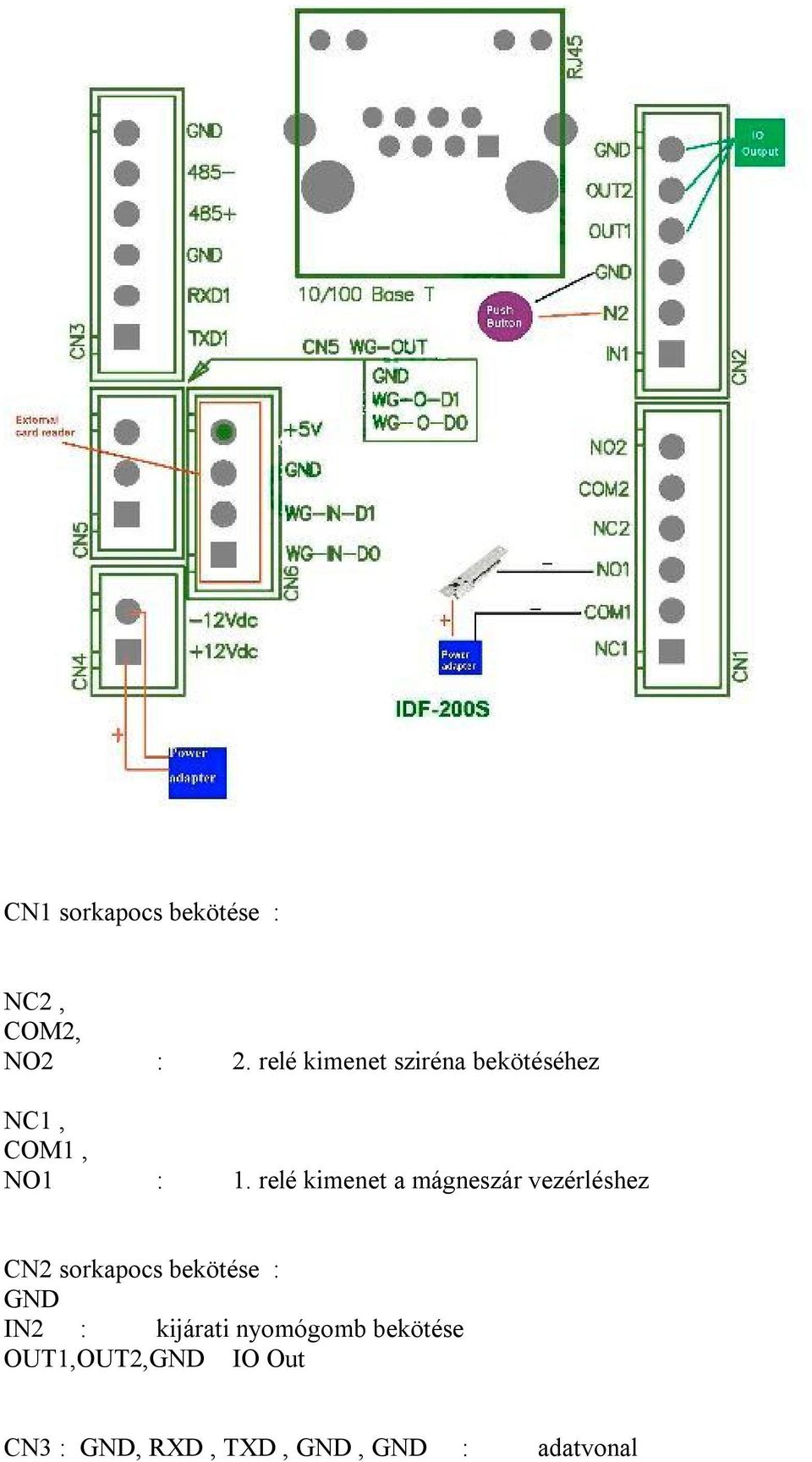

2 CN1 sorkapocs bekötése : NC2, COM2, NO2 : 2. relé kimenet sziréna bekötéséhez NC1, COM1, NO1 : 1. relé kimenet a mágneszár vezérléshez CN2 sorkapocs bekötése : GND IN2 : kijárati nyomógomb bekötése OUT1,OUT2,GND IO Out CN3 : GND, RXD, TXD, GND, GND : adatvonal

3 CN4 : GND, +12Vdc : 12V DC táp bemenet CN5 : Wiegand out GND, WG-O-D0, WG-O-D1 CN6 : Wiegand In WG-IN D0, WG-IN D1 : ha a készüléknek van külső segédolvasója, ide kell bekötni a Wiegand adat vonalat GND, +5V RJ-45 : LAN Kérjük, hogy a szükséges kábeleket figyelmesen csatlakoztassa, a készüléket szerelje fel a falra, majd ezek után helyezze 12V DC táp alá a készüléket. Rövid várakozási idő után a készülék üzemkész állapotba kerül, és a kijelzőn leolvashatjuk a hálózati kapcsolat állapotát kijelző ikont, az időt, dátumot, találhatunk egy számjegyek bevitelére szolgáló billentyű ikont és Menu feliratot megnyomva beléphetünk a készülék menürendszerébe. Főmenü : Óra (Clock) - idő és dátum beállítás Felhasználó (User) Rendszer (System) Ajtó (Door) IO port (IO Port) Nyelv (Language) Mód (Mode) Ujjlenyomat (Finger) Óra (Clock) menüpont Idő és dátum beállítás, az érintős képernyős kijelzőn. A módosítani kívánt számértékre kell ujjheggyel finoman mutatni, a szám ekkor kijelölődik, majd fel-le nyilak segítségével lehet a kívánt értéket beállítani. Beállítás végén OK gomb : mentés, Exit gomb : kilépés a menüpontból. Itt lehet a dátum formátumot (éééé/hh/nn), az idő formátum (24h/12h), az időzónát (GMT+1) beállítani, apply gombra kattintva módosítani illetve az Time servert engedélyezni Internetes kapcsolat esetén.

4 Kártya (Caard)menüpont Card NO mező : ide kell beírni a személyt azonosító egyedi virtuális kártyaszámot ujjlenyomatós belépő személy esetén, vagy a kártyaszám első 10 számjegyét kártyás belépő személy esetén. Ha a kártyát beolvastatjuk, automatikusan kitöltődik ez a mező. Felhasználok felvitelét, ujjlenyomatos személyek bevitelét ezzel a műveletettel kell kezdeni, mivel az ujjlenyomat beolvastatásához már szükség lesz a virtuális kártyaszámra. A Card NO mezőt a billentyű ikon megérintésével megnyíló számjegy klaviatúra segítségével tehetjük meg. További mezők : Group 1, 2 : csoport1, csoport közötti értéket vehetnek fel.(nem kötelező kitölteni, alapérték a nulla) Valid Date: melyik dátum napig legyen érvényes a személy beléptetése (alapérték 2099dec.31) User PIN : személyes PIN kód (nem kötelező kitölteni) Kártya műveletek: Add - Kártyaszám vagy ujjlenyomatós használó sorszáma után, esetleg az opciós csoport sorszám, érvényeségi dátum, PIN-kód bevitele után működik az ADD gomb. Az ADD gomb megnyomásával történik meg a személy/kártya memóriájába való rögzítése. Üzenetek: Existing Card - már létező, elmentett számot akarunk másodszor rögzíteni Add Card succeeds sikeres kártyaszám vagy személy sorszám hozzáadása személy hozzáadás (ha csak ujjlenyomatos felhasználót szeretnénk a készüléknek betanítani, akkor is regisztrálni kell az ujjlenyomattal belépő személynek egy egyedi azonosítót, ezt itt virtuális kártyaszámnak nevezik. Ujjlenyomat beolvasásnál ezt a virtuális kártyaszámot kell, mint azonosítót beírni) New - új személy, azonosítóját a billentyű ikonra kattintva lehet beírni, egyedinek, eddig még nem használt számot kell használni, majd Enter gombbal érvényesíteni. Delete - személy illetve kártya törlése a rendszerből Modify személy adatainak a módosítása Exit - kilépés a menüpontból

5 Rendszer (System) menüpont Ebben a menüpontban több almenü található, a fülekre kattintva lehet kiválasztani őket. A nem látható fülekhez nyilak segítségével lehet lépkedni. Mode Type - működési mód, 1 ajtós Network hálózat Készülék IP címe, Subnet Mask, átjáró IP címei, DHCP engedélyezés állíthatóak be itt. Ha nem ismeri saját hálózatát, kérje helyben informatikus szakember segítségét. Beep Hint Keys, Clock, Hints jelölő mezők segítségével választható funkciók Rec.Option esemény rögzítési tulajdonságokat, duplázás elhagyását, riasztást megadható értékű tároló teljesítmény elérése (százalékban) után Menu Pin - készülék menüje PIN kóddal védhető, alap esetben nem kér PIN kódot ALM Switch riasztási kapcsoló ki- bekapcsolása Sec Level - biztonsági szintek, 5 féle Daylight - nyári időszámítás használata ki/be, megadható dátumokkal Volume csuszkán állítható hangerő, vagy némítás Recalibrate érintő képernyő egyéni érzékenységi beállítása Communication setup - http server port, alapbeállítás : 80 DB BackUp set - automatikus mentés időpontját lehet beállítani, vagy ezt a funkciót engedélyezni/tiltani Data Restore - adatbázis és ujjlenyomat helyreállítása Ajtó (Door) Több tulajdonság állítható itt be.

6 Ajtó száma = Door1. Contr Mode : a készülék típusa (ki és bejárat, csak be, csak kijárat, Anti Pass Back funkció) Entry type : Magyarázat : FP fingerprint = ujjlenyomat, PIN = kód, Card = kártya Választható használati módok : csak kártya, csak kód, kártya és kód, csak ujjlenyomat, ujjlenyomat és kártya, ujjlenyomat vagy kártya Érzékelő (sensor) típusa : NO, NC, Tűz No, Tűz NC, kikapcsolva NO = normal open, NC = normal close Button type - nyomógomb bemenet típusa : NO, NC, érvénytelen Nyitási idő, zárási idő, belépő kód, erőszak (Duress) kód, Anti Pass Back idő állítható még itt be kalapácsos ikon: újabb almenü Time Frame: 32db kezdő idő - befejezési idő páros adható meg Time zone : minden idő zónához 4db Time Frame választható ki Holiday : munkaszünet dátum és típus választható ki User group : felhasználó csoportok IO port (DI/DO) Legördülő mezőből választható működési módok relé 1 és 2 (zár,/sziréna/riasztás/illegal/kikapcsolt ), WGporthoz(ki/be/érvénytelen)olvasóhoz, Wiegand kimenethez (W34/W26/kikapcsolt) Relé1 - elektronikus ajtózár, mágneszár Relé2 beállítható típusai : zár, sziréna, riasztás, illegális, kikapcsolt WG port Wiegand port : be, ki, kikapcsolt Nyelv (Language) OSD menu nyelve : 2 fajta kínai, angol, olasz, spanyol, portugál,thai, Brazil Mód (Működési Mode) - beléptető rendszer mód - munkaidő nyilvántartó mód : JOB funkció : ebben a módban a felhasználóknak módjukban áll kártyaolvasás, vagy ujjlenyomat olvasás előtt megnyomni az egyes számot mint munkaidő kezdete-, a kettes számot -, mint munkaidő vége-, vagy bármely más

7 (1-9) számot, melyet a rendszer rögzít a beolvasási rekordban és egy fejlesztői szoftverben ezt fel lehet használni, mint munkaidő kód. VIP funkció: kártyaszám beírása kártya felmutatása nélkül Ujjlenyomat (Finger) 1. ujjlenyomat műveletek ezen belül : Enroll Finger ujjlenyomat hozzáadása Card NO mezőbe be kell írni a dolgozó sorszámát ( virtuális kártyaszám ) vagy kártya beolvasással beíródik a mezőbe a kártyaszám. Ezután lehet megnyomni az Enroll Finger gombot, majd be lehet szkeneltettni dolgozónként egy vagy két db ujjlenyomatot. A második ujjlenyomatot úgy kell bevinni, hogy az első sikeres ujjlenyomat beolvasás után ismét meg kell nyomni az Enroll Finger gombot, majd egy másik ujjat kell az ujjlenyomat olvasóba helyezni. Delete One Finger - 1db ujjlenyomat törlése Delete Two Finger 2db ujjlenyomat törlése (egy személyhez lehet 2db ujjlenyomatot tárolni) 2. minden ujjlenyomat törlése (Clear All Finger) felbukkanó ablakban még egyszer rákérdez, valóban akarja törölni az összes ujjlenyomatot? (ezért is érdemes a menürendszert jelszóval levédeni, hátha vannak tréfás kedvű dolgozóink is) 3. rendszer inicializálás Használat : A belépéshez fel kell mutatni egy érvényes kártyát, vagy be kell olvastatni egy feltanított ujjlenyomatot. Érvényes belépés esetén zöld háttérben be vagy ki (In/Out) irányt lehet kiválasztani, a hangszóróból 'access granted' kifejezés halható. Érvénytelen belépés esetén pirosra vált a háttér és 'access dinied' üzenet halható. JOB gomb : megnyomva 1-9 számot lehet bevinni (pl: '2' majd 'Enter' gomb ), ezek után lehet kártyát vagy ujjlenyomatot olvasni. Az egyes be irányt a kettes ki irányt jelent, a további számokhoz más jelentés társítható. Webes felület A készülékbe webes kiszolgálói felület van integrálva, ezért el lehet érni böngésző programból, pl. Internet Explorer böngészőből.

8 A böngésző program cím mezőjébe be kell írni a készülék IP címét : /login.asp címmel kiegészítve, (pl: /login.asp címet), majd entert kell nyomni. A bejelentkező ablak jön be, ha a hálózati kapcsolat rendben van. A gyári azonosító : admin, jelszó üres. Sikeres bejelentkezés után megjelenik a wes felület, baloldalon a navigációs menü csíkkal. Menüpontok: System (rendszer) Log Off (kijelentkezés) Change Password (jelszó) - jelszó váltás Supervisor Management - adminisztrátor hozzáadás, módosítás, jelszó, telefonszám, cím szerkesztés Database Backup (adatbázis mentés) a készülék 2db adatbázist tartalmaz (KATS.SDF & DISTR.SDF), kattintson mindkét linkre, és mentse el számítógépének tetszőleges könyvtárába System Setting - rendszer beállítások. Késés (late), távollét (absence) értesítés küldés beállítása, SMTP, FTP beállítások, dupla műszak engedélyezése,.. Clone Database - adatbázis másolás System Utility - haladóknak. Adatbázissal kapcsolatos lekérdezések, minták, törlések. Hardware és software újraindítás. Time & Attendance (munkaidő) Attendance Report Detailed (Munkaidő lista részletes ) - a lista szűrhető egy dolgozóra, csoportra - kezdeti és befejezési időpontra, adott napra, adott hétre, adott hónapra - dátum szerint növekvő vagy csökkenő sorrendbe rendezve

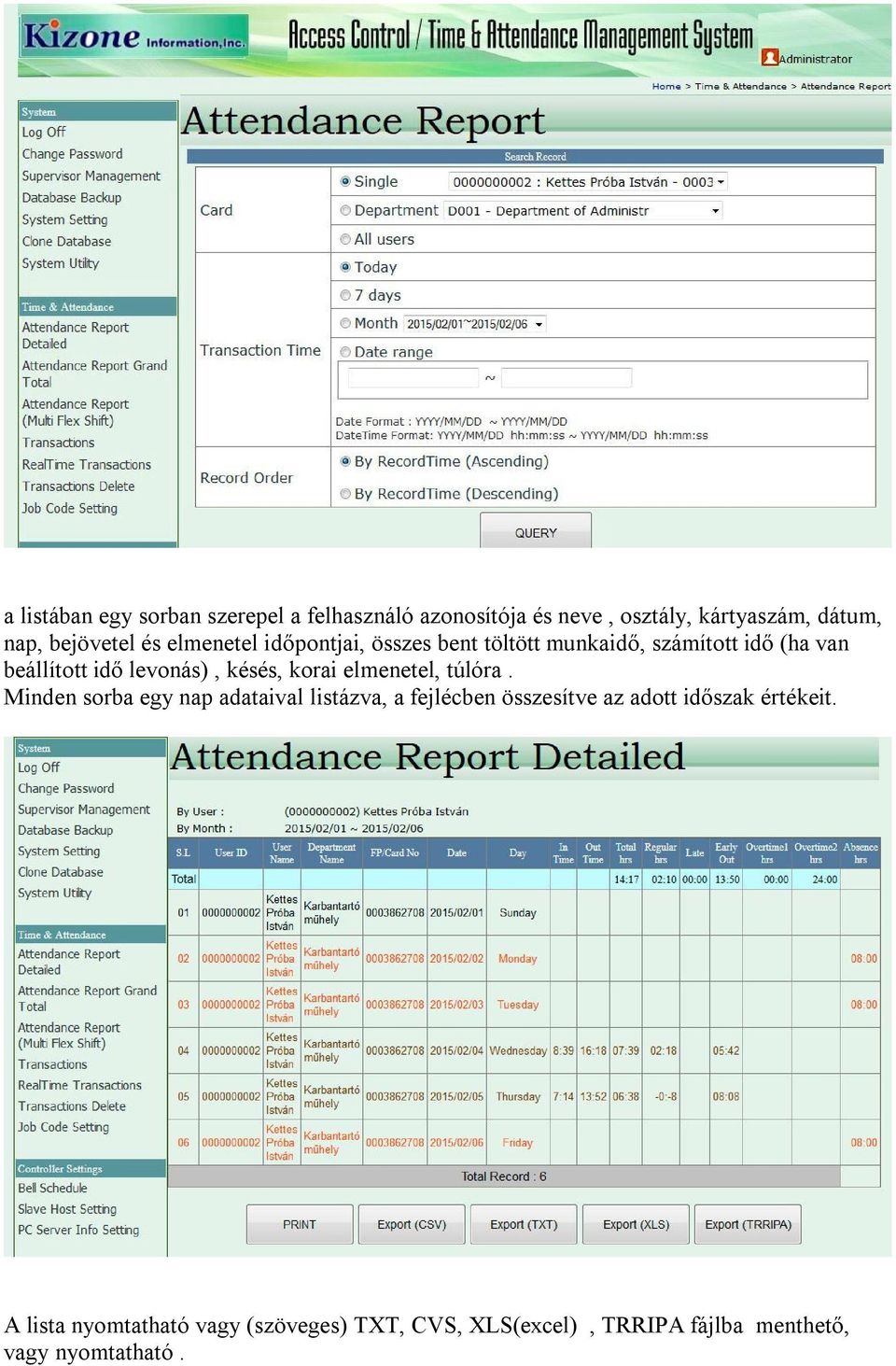

9 a listában egy sorban szerepel a felhasználó azonosítója és neve, osztály, kártyaszám, dátum, nap, bejövetel és elmenetel időpontjai, összes bent töltött munkaidő, számított idő (ha van beállított idő levonás), késés, korai elmenetel, túlóra. Minden sorba egy nap adataival listázva, a fejlécben összesítve az adott időszak értékeit. A lista nyomtatható vagy (szöveges) TXT, CVS, XLS(excel), TRRIPA fájlba menthető, vagy nyomtatható.

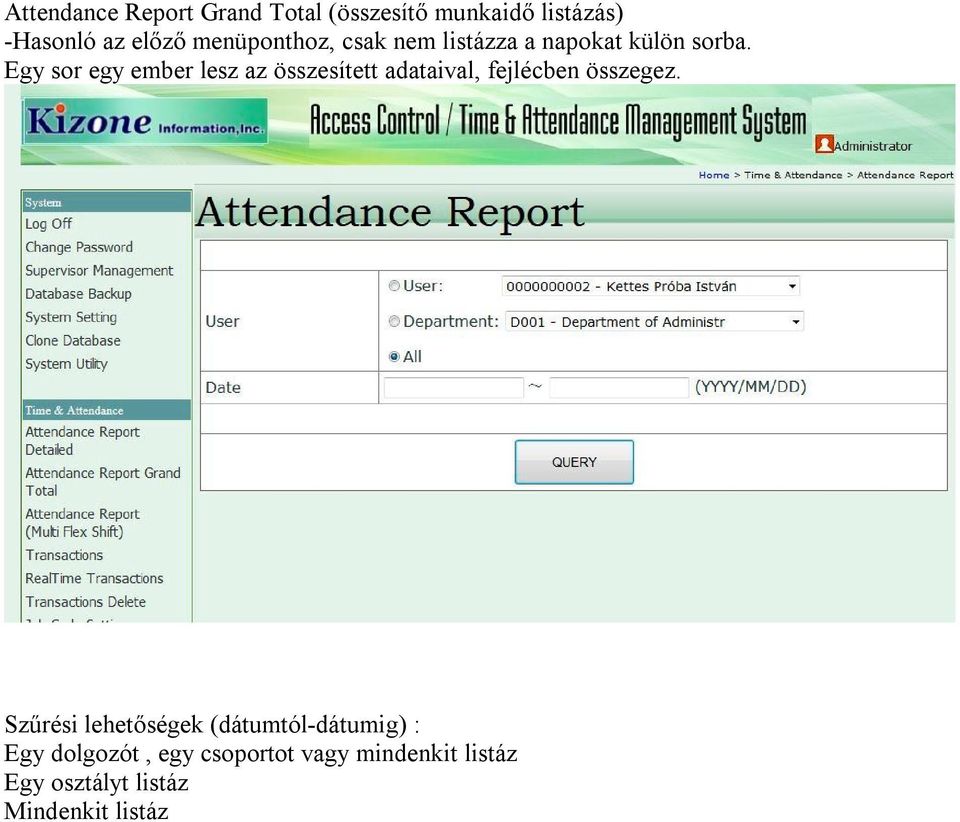

10 Attendance Report Grand Total (összesítő munkaidő listázás) -Hasonló az előző menüponthoz, csak nem listázza a napokat külön sorba. Egy sor egy ember lesz az összesített adataival, fejlécben összegez. Szűrési lehetőségek (dátumtól-dátumig) : Egy dolgozót, egy csoportot vagy mindenkit listáz Egy osztályt listáz Mindenkit listáz

11 Attendance Report (Multi Flex Shift) Time Attendance módban működik, ha belépés előtt egyest, kilépéskor kettes nyomnak a dolgozók.

12 Transactions - belépési adatok listázása (Search) egy dolgozó vagy mindenki mai vagy egy teljes heti belépések listázása vagy dátumtól-dátumig listázás időben növekvő vagy csökkenő kigyűjtés szerint. - új esemény hozzáadása (Add) Listán egy sorban szereplő adatok: dolgozó azonosító és név, osztály, kártyaszám, dátum, nap, időpont, helyszín (IP cím), belépés típusa (ki, be, normál belépés), beolvasási kód (számjegy amit a Time Attendance módban a kártyaolvasás vagy ujjlenyomat olvasás előtt beütött) Real Time Transaction Felhasználói azonosító, név, csoport név, kártyaszám, dátum,időpont, slave IP cím, slave név, tranzakció típusának a kódja és megjegyzés listázása, mentése CSV vagy TXT fájlba.

13 Transactions Delete Tranzakciók törlése adott időintervallumban, vagy adott hónapnál régebbi bejegyzések törlése, előtte adatbázisba menthető módon Job Code Setting - beléptetés előtt bevihető beolvasás típusára utaló szám (0-9, pl: munkakezdet, munka befejezés kódja,..) és 15 karakteres megnevezés

14 Controller Setting (Vezérlő beállítások ) Bell Schedule (csengő dallam időzítés) 50 különböző időpontra ütemezett csengő jelzést lehet beállítani, jelölve mely napokon szóljon, milyen időpontban, hány másodpercig. Slave Host setting Slave készülékek IP címet, elnevezéseit lehet itt engedélyezni, eltárolni 30 db slave felvitelére van lehetőség hálózatos kialakítás esetén. Az egyik készüléket Master-nek kell jelölni. Minden felhasználót és ujjlenyomatot a Master készüléken kell regisztrálni Master fogja összeegyeztetni a Slave készülékekkel és minden Slave terminál olvasási rekordot a Master gyűjti össze valós időben. A Slave terminálokon ezt nem szabad kitölteni.

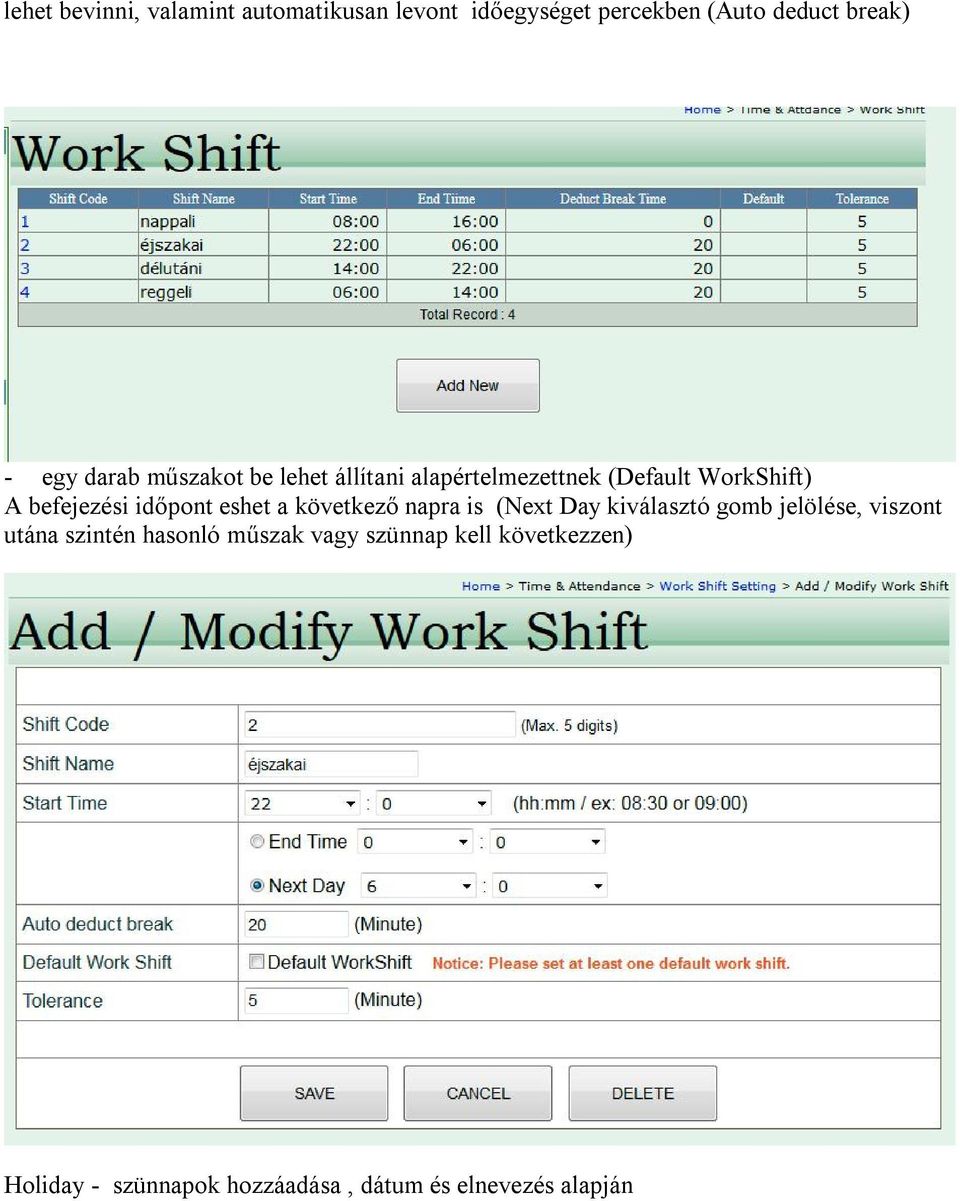

15 PC Server Info Setting - CMS rendszer használatakor. (KATES/PC működhet kliensként, IDF-200 pedig szerverként. Ebben az esetben nem kell engedélyezni a szinkronizációt) Administration Work Shift Setting (munka műszakok beállításai ) - műszak kódot (pl: 2 ), műszak elnevezést (pl: délutános), kezdeti és befejezési időpontot.

16 lehet bevinni, valamint automatikusan levont időegységet percekben (Auto deduct break) - egy darab műszakot be lehet állítani alapértelmezettnek (Default WorkShift) A befejezési időpont eshet a következő napra is (Next Day kiválasztó gomb jelölése, viszont utána szintén hasonló műszak vagy szünnap kell következzen) Holiday - szünnapok hozzáadása, dátum és elnevezés alapján

17 Department (osztály) - az osztály kódja és elnevezése vihető fel User (felhasználó/dolgozó) - dolgozók módosítása, felvitele, törlése azonosító, név, csoport, kártyaszám, érvényesség dátuma (dátum időpontig), engedélyezett belépés kezdő és befejezési időpontja. Add hozzáad, delete- töröl, force delete- törlés ujjlenyomattal és minden belépési adattal együtt

18 Import User - felhasználók importja Fejléc sorral opció, Tab vagy vessző elválasztó egyszerű vagy duplikáció elvetése

19 User Weekly Shift (heti műszakbeosztás) - a dolgozóhoz be lehet vinni mely napon, mely műszakban kell dolgoznia

20 Műszaki adatok : ARM 9 405MHz CPU; kommunikációs sebesség : 100MB Windows CE 6.0 operációs rendszer, beépített web szerver, FTP szerver & SQL szerver 3.5-inch színes LCD érintő képernyős kijelző Minden termiálban van egy beépített web alapú szoftver kisalkalmazásokhoz (30 fő alatti felhasználói szám), míg nagy alkalmazásoknál lehetséges web alapú Central Manager Software-rel (ASP.NET + SQL Express) vezérelni és menedzselni a hálózaton lévő több terminált TCP/IP interfész. LAN / WAN / WIFI opció : WLAN(IDF-200SW) Több terminálos hálózat esetén automatikus ID és ujjlenyomat egyeztetés PC vagy egy terminál is szinkronizálhatja a hálózaton levő slave terminálokat 64MB RAM, 1GB micro SD (IDF-200S/SW típusnál, adatbázis klónozás pl: törlési funkciók előtt) optikai ujjlenyomat olvasó, 125KHz-es és Mifare 13.56MHz-es kártyaolvasó 9,500 ujjlenyomat (felhasználónként 2db), 30,000 kártya és 250,000 esemény memória 50 db csengő időpont (.waw fájl ftp-vel megváltoztatható) kijárati nyomógomb és ajtónyitás bemenet 2 relé kimenet (elektromos zár, sziréna ) felugró virtuális billentyűzet bevitelhez kártyaolvasási távolság : kb. 5cm tápigény : 12 V DC, 1A fogyasztás : 3W Működési hőmérséklet : 0-50 C Méret : 72 * 203 * 39 mm, 500g.
