BELTÉRI KLÍMASZABÁLYOZÁS UPONOR DEM RENDSZER. Uponor DEM rendszer Telepítési és Üzemeltetési Útmutató

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "BELTÉRI KLÍMASZABÁLYOZÁS UPONOR DEM RENDSZER. Uponor DEM rendszer Telepítési és Üzemeltetési Útmutató"

Átírás

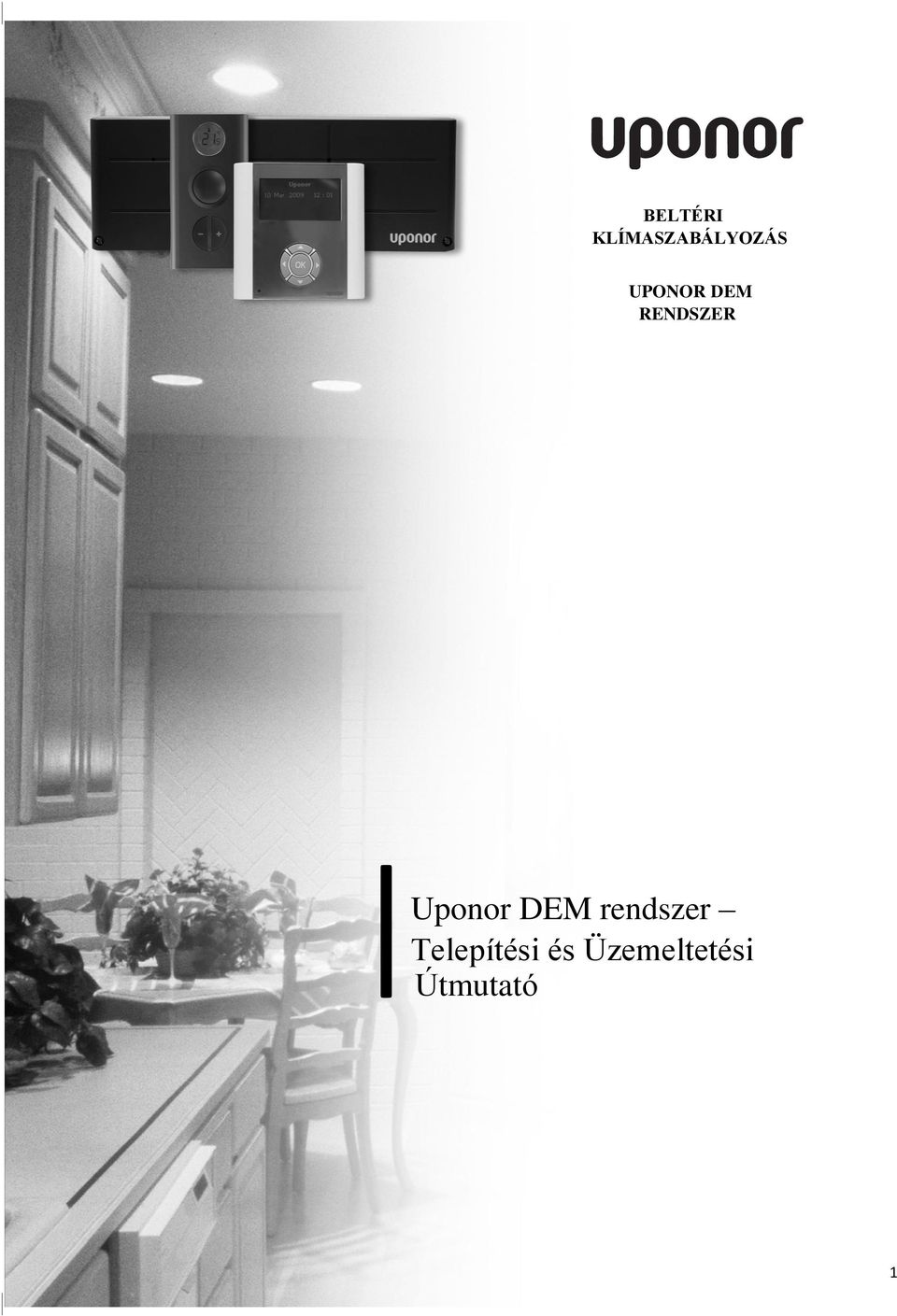

1 BELTÉRI KLÍMASZABÁLYOZÁS UPONOR DEM RENDSZER Uponor DEM rendszer Telepítési és Üzemeltetési Útmutató 1

2 Speciális tudnivalók FIGYELEM! Ne feledje, hogy egyes műveleteket, például a 230 V-os bekötéseket, stb., csak szakképzett szerelő hajthat végre. 1. Bekötési rajz A kazán reléje használható a fűtőeszköz közvetlen bekapcsolására, vagy a padlófűtés elosztójához vezető csőbe épített motoros mozgatású zóna-elosztószelep nyitására. Ha a relét a zóna-elosztószelep motoros nyitására használja, akkor a zóna-elosztószelep feszültségmentes érintkezőpárjával kell bekapcsolni a fűtőeszközt. Egyébként a kazán reléjével bekapcsoló jelet küldhet egy elektromos működtetésű vízhőmérséklet-szabályozónak is. A fűtőeszköz bekapcsolását ekkor a vízhőmérséklet-szabályozó kapcsoló érintkezőivel kell megoldani. 2. A kazán bekötése A kazán elektromos áramkörét egy legfeljebb 6 A-es kismegszakítóval kell védeni. 3. A vezérlő tápfeszültség-ellátása A vezérlő tápfeszültsége 230 V. A vezérlő és az elektromos panel közé egy (2 vezetékes) kábelt kell beépíteni. A vezérlő tápfeszültségének elektromos áramkörét egy legfeljebb 6 A-es kismegszakítóval kell védeni. 2

3 3Magyar Telepítési és üzemeltetési útmutató TARTALOMJEGYZÉK Speciális tudnivalók 2 Tartalomjegyzék 3 Gyors telepítési útmutató 4 Előszó. 7 Copyright és jognyilatkozat 8 1 Uponor DEM rendszer 9 A C-55/56 vezérlő 9 A T-75, T-55 és T-54 közösségi termosztátok 10 Az I-75/76 interfész 11 Interfész és vezérlő készlet 11 Tartozékok 12 2 Uponor DEM rendszer telepítése 13 Előkészületek a telepítéshez 14 3 Az Uponor C-55/56 vezérlő telepítése 15 A vezérlő antennájának telepítése 15 A vezérlő falra szerelése 15 Alkatrészek csatlakoztatása a vezérlőhöz 16 Opció: fűtő/hűtő bemenet csatlakoztatása 16 Opció: szivattyú vezérlés csatlakoztatása 17 A vezérlő csatlakoztatása a váltóáramú hálózathoz 17 Az állásszabályozók tesztelése 18 4 Uponor termosztátok telepítése 19 Opció: a T-54 közösségi termosztát csatlakoztatása külső érzékelőhöz 19 Termosztátok bejegyzése a vezérlőbe 21 A T-75 kijelzős termosztát bejegyzése 21 A T-54 közösségi és a T-55 termosztát telepítése 22 A kommunikáció tesztelése 22 A vezérlő telepítésének befejezése Az Uponor I-75/76 interfész telepítése 23 Az I-75/76 interfész és a C-55/56 vezérlő összekötése vezetékkel 23 Opció: több vezérlő összekapcsolása 24 A navigációs gombok használata 25 A nyelv beállítása 25 Az idő és dátum beállítása 25 Telepítői hozzáférési szint 26 Opció: a vezérlő azonosítójának beállítása 26 Opció: szivattyú vezérlés csatlakoztatása 26 Az állásszabályozók állapotának megjelenítése 27 Járatási időszak beállítása 27 Opció: hűtésszabályozás bekapcsolása 27 Opció: fűtés és hűtés külön rendszerekkel (csak a C-56 vezérléssel 27 Az I-75/76 interfész telepítésének befejezése 28 Opció: Megkerülő helyiség (csak az I-76 interfésznél 28 Opció: automatikus kiegyensúlyozás (csak az I-76 interfésznél) 28 Helyiség ellenőrzése (csak I-76 interfésznél) 28 Előremenő ág vizsgálata (csak I-76 interfésznél) 29 Opció: kényelmi beállítás (csak I-76 interfésznél 29 7 Az Uponor C-55/56 vezérlő üzemeltetése 31 A vezérlő normál üzemeltetése 31 8 Uponor termosztátok üzemeltetése 32 A T-75 kijelzős termosztát üzemeltetése 32 A T-55 termosztát üzemeltetése 33 A T-54 közösségi termosztát üzemeltetése 34 9 Az Uponor I-75/76 interfész működtetése 36 A navigációs gombok használata 36 Az I-75/76 interfész fő képernyője 36 Az I-75/76 interfész főmenüje 36 A menü elérése és használata 37 Hozzáférési szint kiválasztása 37 Helyiség információk megjelenítése 37 Elemek és adatátvitel állapotának megjelenítése 37 Szobatermosztát állapotának megjelenítése 38 Fűtés vagy hűtés üzemmód kiválasztása 38 Vakáció üzemmód használata 38 Helyiségek elnevezése 38 Minimum/maximum hőmérséklet beállítása 39 Hűtés letiltása 39 Hőmérsékleti egység beállítása 39 A dátum és idő beállítása 39 ECO üzemmód használata 40 Szelepek és szivattyúk járatása 41 Kijelző háttérvilágításának beállítása 41 A szoftver verziószámának megjelenítése Riasztások azonosítása 42 Riasztások megjelenítése Problémák és javasolt megoldásuk 43 A T-75 kijelzős termosztát riasztásai és problémái 44 A T-55 termosztát riasztásai és problémái 45 A T-54 közösségi termosztát riasztásai és problémái 45 A C55/56 vezérlő riasztásai és problémái 45 Kapcsolat a telepítővel 45 Instrukciók a telepítőnek 46 Műszaki adatok Függelékek 47 A menü leírása 48 Műszaki adatok 50 Telepítési jegyzőkönyv 52 6 Hibakeresés 30 A vezérlő alaphelyzetbe állítása 30 Csatornák bejegyzésének törlése a vezérlőből 30 Az I-75/76 interfész alaphelyzetbe állítása 31

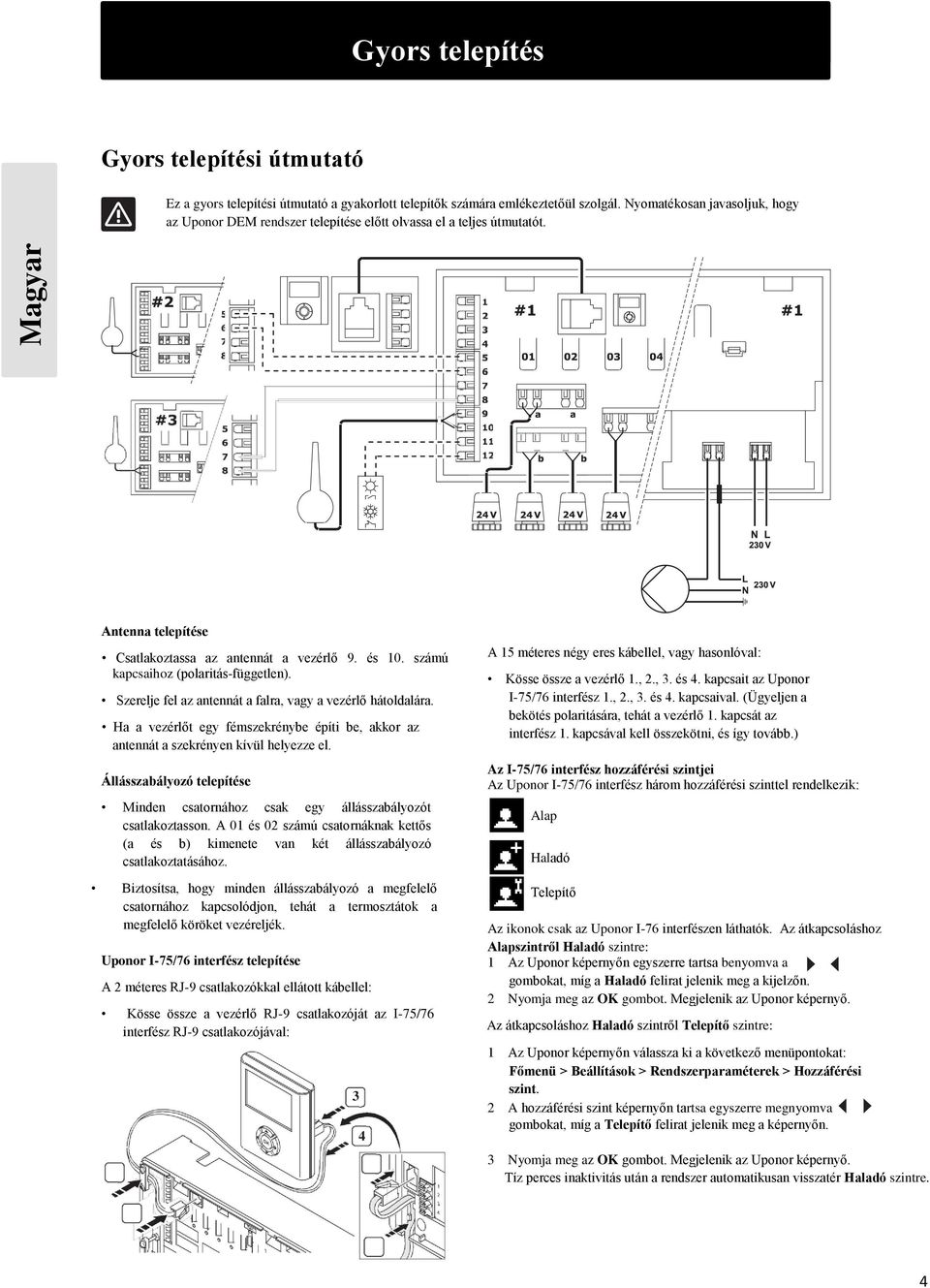

4 Gyors telepítés útmutató Gyors telepítési útmutató Ez a gyors telepítési útmutató a gyakorlott telepítők számára emlékeztetőül szolgál. Nyomatékosan javasoljuk, hogy az Uponor DEM rendszer telepítése előtt olvassa el a teljes útmutatót. Antenna telepítése Csatlakoztassa az antennát a vezérlő 9. és 10. számú kapcsaihoz (polaritás-független). Szerelje fel az antennát a falra, vagy a vezérlő hátoldalára. Ha a vezérlőt egy fémszekrénybe építi be, akkor az antennát a szekrényen kívül helyezze el. Állásszabályozó telepítése Minden csatornához csak egy állásszabályozót csatlakoztasson. A 01 és 02 számú csatornáknak kettős (a és b) kimenete van két állásszabályozó csatlakoztatásához. Biztosítsa, hogy minden állásszabályozó a megfelelő csatornához kapcsolódjon, tehát a termosztátok a megfelelő köröket vezéreljék. Uponor I-75/76 interfész telepítése A 2 méteres RJ-9 csatlakozókkal ellátott kábellel: Kösse össze a vezérlő RJ-9 csatlakozóját az I-75/76 interfész RJ-9 csatlakozójával: 3 4 A 15 méteres négy eres kábellel, vagy hasonlóval: Kösse össze a vezérlő 1., 2., 3. és 4. kapcsait az Uponor I-75/76 interfész 1., 2., 3. és 4. kapcsaival. (Ügyeljen a bekötés polaritására, tehát a vezérlő 1. kapcsát az interfész 1. kapcsával kell összekötni, és így tovább.) Az I-75/76 interfész hozzáférési szintjei Az Uponor I-75/76 interfész három hozzáférési szinttel rendelkezik: Alap Haladó Telepítő Az ikonok csak az Uponor I-76 interfészen láthatók. Az átkapcsoláshoz Alapszintről Haladó szintre: 1 Az Uponor képernyőn egyszerre tartsa benyomva a gombokat, míg a Haladó felirat jelenik meg a kijelzőn. 2 Nyomja meg az OK gombot. Megjelenik az Uponor képernyő. Az átkapcsoláshoz Haladó szintről Telepítő szintre: 1 Az Uponor képernyőn válassza ki a következő menüpontokat: Főmenü > Beállítások > Rendszerparaméterek > Hozzáférési szint. 2 A hozzáférési szint képernyőn tartsa egyszerre megnyomva gombokat, míg a Telepítő felirat jelenik meg a képernyőn. 3 Nyomja meg az OK gombot. Megjelenik az Uponor képernyő. Tíz perces inaktivitás után a rendszer automatikusan visszatér Haladó szintre. 4

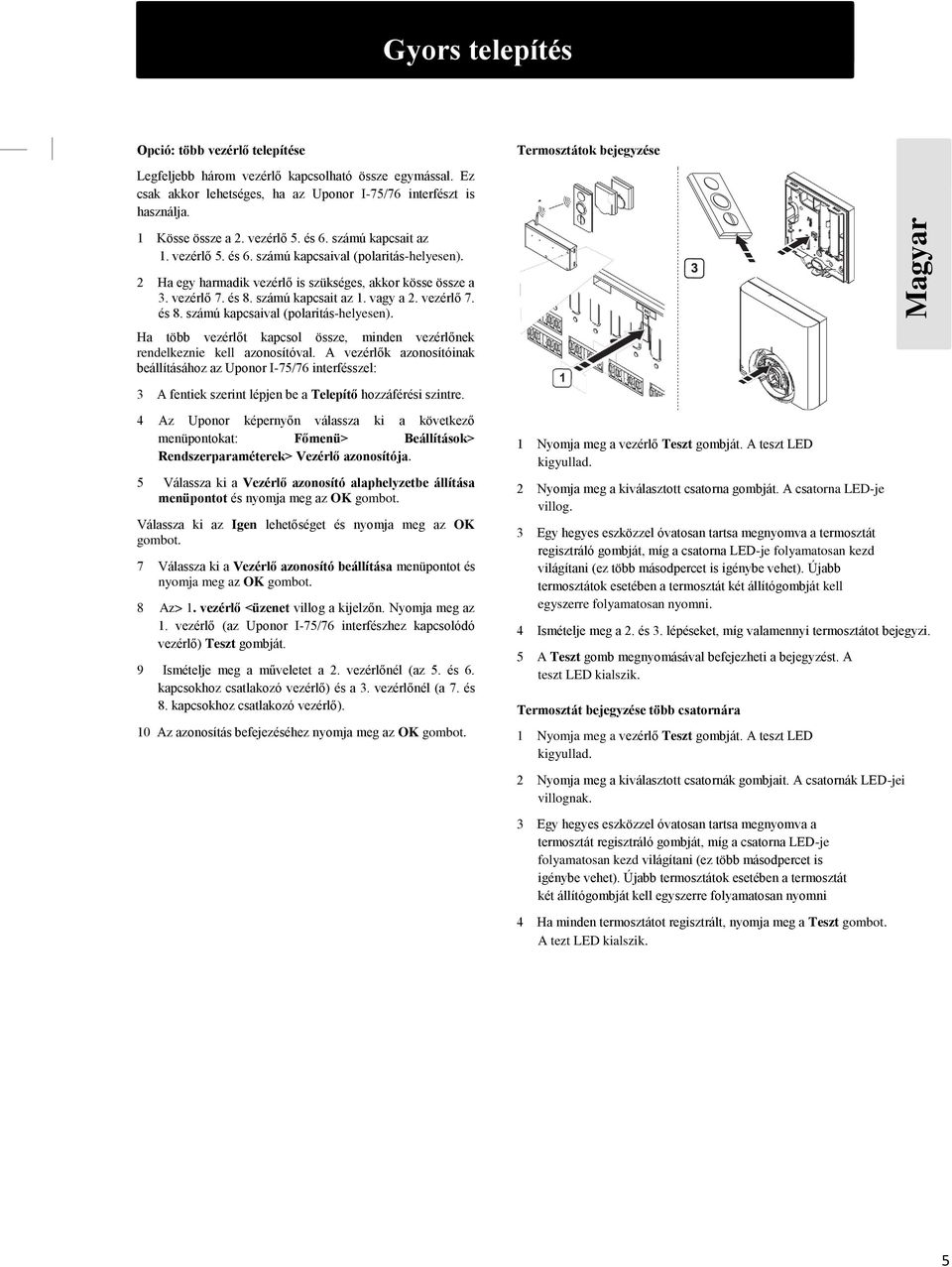

5 Gyors telepítés útmutató Opció: több vezérlő telepítése Legfeljebb három vezérlő kapcsolható össze egymással. Ez csak akkor lehetséges, ha az Uponor I-75/76 interfészt is használja. Termosztátok bejegyzése 1 Kösse össze a 2. vezérlő 5. és 6. számú kapcsait az 1. vezérlő 5. és 6. számú kapcsaival (polaritás-helyesen). 2 Ha egy harmadik vezérlő is szükséges, akkor kösse össze a 3. vezérlő 7. és 8. számú kapcsait az 1. vagy a 2. vezérlő 7. és 8. számú kapcsaival (polaritás-helyesen). Ha több vezérlőt kapcsol össze, minden vezérlőnek rendelkeznie kell azonosítóval. A vezérlők azonosítóinak beállításához az Uponor I-75/76 interfésszel: 3 A fentiek szerint lépjen be a Telepítő hozzáférési szintre. 4 Az Uponor képernyőn válassza ki a következő menüpontokat: Főmenü> Beállítások> Rendszerparaméterek> Vezérlő azonosítója. 5 Válassza ki a Vezérlő azonosító alaphelyzetbe állítása menüpontot és nyomja meg az OK gombot. Válassza ki az Igen lehetőséget és nyomja meg az OK gombot. 7 Válassza ki a Vezérlő azonosító beállítása menüpontot és nyomja meg az OK gombot. 8 Az> 1. vezérlő <üzenet villog a kijelzőn. Nyomja meg az 1. vezérlő (az Uponor I-75/76 interfészhez kapcsolódó vezérlő) Teszt gombját. 9 Ismételje meg a műveletet a 2. vezérlőnél (az 5. és 6. kapcsokhoz csatlakozó vezérlő) és a 3. vezérlőnél (a 7. és 8. kapcsokhoz csatlakozó vezérlő). 10 Az azonosítás befejezéséhez nyomja meg az OK gombot. 1 Nyomja meg a vezérlő Teszt gombját. A teszt LED kigyullad. 2 Nyomja meg a kiválasztott csatorna gombját. A csatorna LED-je villog. 3 Egy hegyes eszközzel óvatosan tartsa megnyomva a termosztát regisztráló gombját, míg a csatorna LED-je folyamatosan kezd világítani (ez több másodpercet is igénybe vehet). Újabb termosztátok esetében a termosztát két állítógombját kell egyszerre folyamatosan nyomni. 4 Ismételje meg a 2. és 3. lépéseket, míg valamennyi termosztátot bejegyzi. 5 A Teszt gomb megnyomásával befejezheti a bejegyzést. A teszt LED kialszik. Termosztát bejegyzése több csatornára 1 Nyomja meg a vezérlő Teszt gombját. A teszt LED kigyullad. 2 Nyomja meg a kiválasztott csatornák gombjait. A csatornák LED-jei villognak. 3 Egy hegyes eszközzel óvatosan tartsa megnyomva a termosztát regisztráló gombját, míg a csatorna LED-je folyamatosan kezd világítani (ez több másodpercet is igénybe vehet). Újabb termosztátok esetében a termosztát két állítógombját kell egyszerre folyamatosan nyomni 4 Ha minden termosztátot regisztrált, nyomja meg a Teszt gombot. A tezt LED kialszik. 5

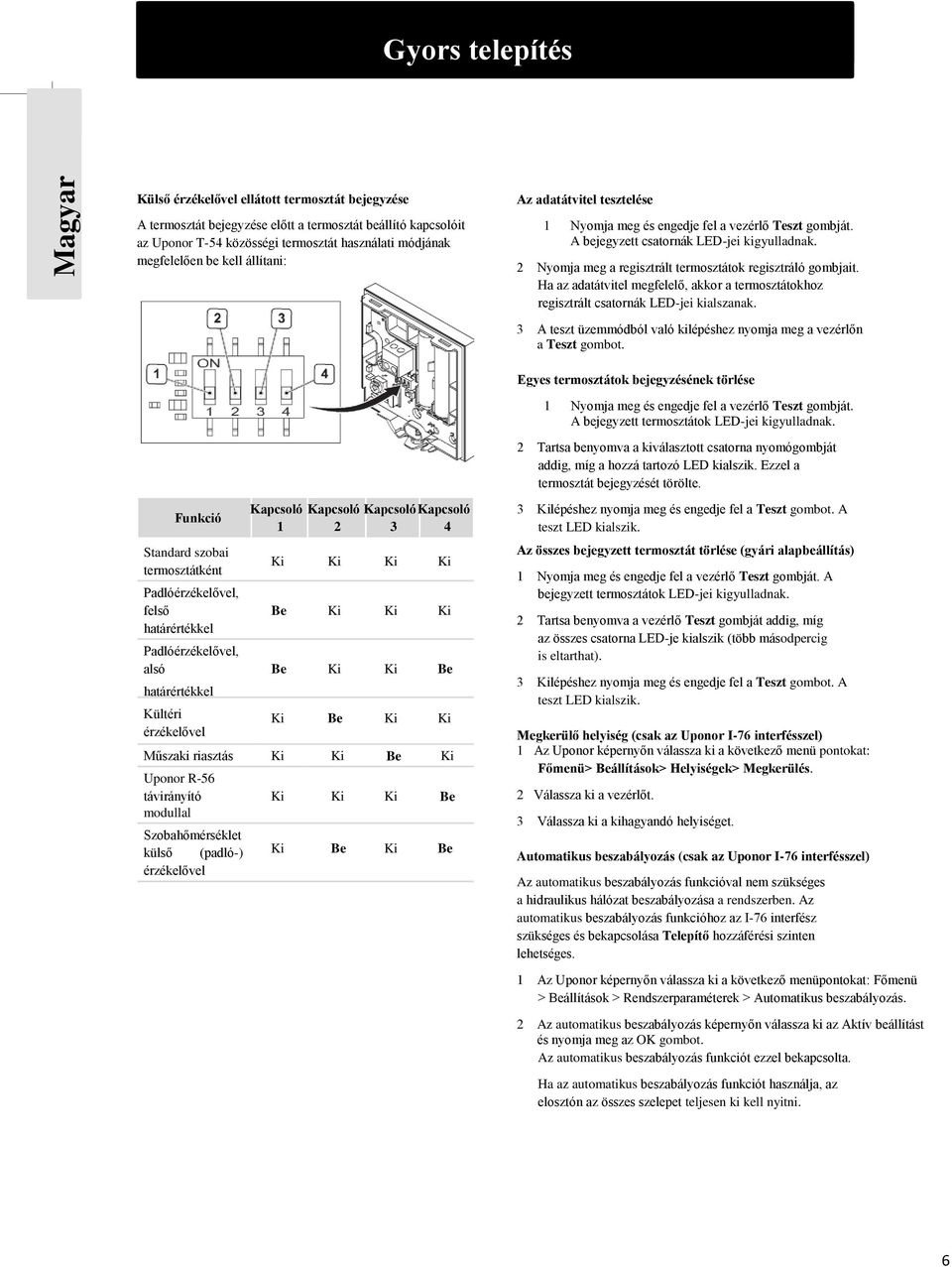

6 Gyors telepítés útmutató Külső érzékelővel ellátott termosztát bejegyzése A termosztát bejegyzése előtt a termosztát beállító kapcsolóit az Uponor T-54 közösségi termosztát használati módjának megfelelően be kell állítani: Az adatátvitel tesztelése 1 Nyomja meg és engedje fel a vezérlő Teszt gombját. A bejegyzett csatornák LED-jei kigyulladnak. 2 Nyomja meg a regisztrált termosztátok regisztráló gombjait. Ha az adatátvitel megfelelő, akkor a termosztátokhoz regisztrált csatornák LED-jei kialszanak. Funkció Standard szobai termosztátként Padlóérzékelővel, felső határértékkel Padlóérzékelővel, alsó Kapcsoló 1 Kapcsoló 2 Kapcsoló Kapcsoló 3 4 Ki Ki Ki Ki Be Ki Ki Ki Be Ki Ki Be 3 A teszt üzemmódból való kilépéshez nyomja meg a vezérlőn a Teszt gombot. Egyes termosztátok bejegyzésének törlése 1 Nyomja meg és engedje fel a vezérlő Teszt gombját. A bejegyzett termosztátok LED-jei kigyulladnak. 2 Tartsa benyomva a kiválasztott csatorna nyomógombját addig, míg a hozzá tartozó LED kialszik. Ezzel a termosztát bejegyzését törölte. 3 Kilépéshez nyomja meg és engedje fel a Teszt gombot. A teszt LED kialszik. Az összes bejegyzett termosztát törlése (gyári alapbeállítás) 1 Nyomja meg és engedje fel a vezérlő Teszt gombját. A bejegyzett termosztátok LED-jei kigyulladnak. 2 Tartsa benyomva a vezérlő Teszt gombját addig, míg az összes csatorna LED-je kialszik (több másodpercig is eltarthat). 3 Kilépéshez nyomja meg és engedje fel a Teszt gombot. A határértékkel teszt LED kialszik. Kültéri Ki Be Ki Ki érzékelővel Megkerülő helyiség (csak az Uponor I-76 interfésszel) Műszaki riasztás Ki Ki Be Ki 1 Az Uponor képernyőn válassza ki a következő menü pontokat: Főmenü> Beállítások> Helyiségek> Megkerülés. Uponor R-56 távirányító Ki Ki Ki Be 2 Válassza ki a vezérlőt. modullal 3 Válassza ki a kihagyandó helyiséget. Szobahőmérséklet külső (padló-) Ki Be Ki Be Automatikus beszabályozás (csak az Uponor I-76 interfésszel) érzékelővel Az automatikus beszabályozás funkcióval nem szükséges a hidraulikus hálózat beszabályozása a rendszerben. Az automatikus beszabályozás funkcióhoz az I-76 interfész szükséges és bekapcsolása Telepítő hozzáférési szinten lehetséges. 1 Az Uponor képernyőn válassza ki a következő menüpontokat: Főmenü > Beállítások > Rendszerparaméterek > Automatikus beszabályozás. 2 Az automatikus beszabályozás képernyőn válassza ki az Aktív beállítást és nyomja meg az OK gombot. Az automatikus beszabályozás funkciót ezzel bekapcsolta. Ha az automatikus beszabályozás funkciót használja, az elosztón az összes szelepet teljesen ki kell nyitni. 6

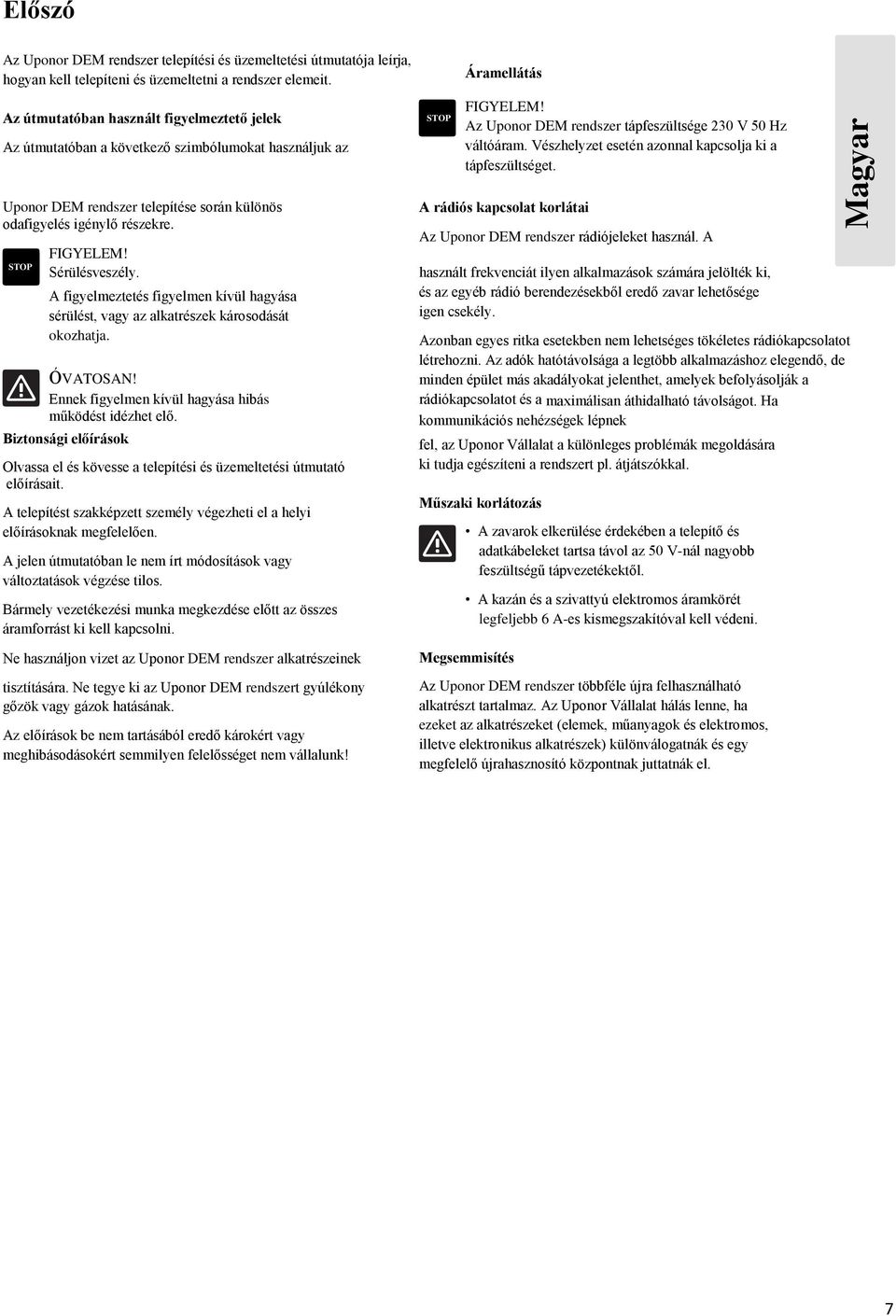

7 Előszó Az Uponor DEM rendszer telepítési és üzemeltetési útmutatója leírja, hogyan kell telepíteni és üzemeltetni a rendszer elemeit. Az útmutatóban használt figyelmeztető jelek Az útmutatóban a következő szimbólumokat használjuk az STOP Áramellátás FIGYELEM! Az Uponor DEM rendszer tápfeszültsége 230 V 50 Hz váltóáram. Vészhelyzet esetén azonnal kapcsolja ki a tápfeszültséget. Uponor DEM rendszer telepítése során különös odafigyelés igénylő részekre. STOP FIGYELEM! Sérülésveszély. A figyelmeztetés figyelmen kívül hagyása sérülést, vagy az alkatrészek károsodását okozhatja. ÓVATOSAN! Ennek figyelmen kívül hagyása hibás működést idézhet elő. Biztonsági előírások Olvassa el és kövesse a telepítési és üzemeltetési útmutató előírásait. A telepítést szakképzett személy végezheti el a helyi előírásoknak megfelelően. A jelen útmutatóban le nem írt módosítások vagy változtatások végzése tilos. Bármely vezetékezési munka megkezdése előtt az összes áramforrást ki kell kapcsolni. Ne használjon vizet az Uponor DEM rendszer alkatrészeinek tisztítására. Ne tegye ki az Uponor DEM rendszert gyúlékony gőzök vagy gázok hatásának. Az előírások be nem tartásából eredő károkért vagy meghibásodásokért semmilyen felelősséget nem vállalunk! A rádiós kapcsolat korlátai Az Uponor DEM rendszer rádiójeleket használ. A használt frekvenciát ilyen alkalmazások számára jelölték ki, és az egyéb rádió berendezésekből eredő zavar lehetősége igen csekély. Azonban egyes ritka esetekben nem lehetséges tökéletes rádiókapcsolatot létrehozni. Az adók hatótávolsága a legtöbb alkalmazáshoz elegendő, de minden épület más akadályokat jelenthet, amelyek befolyásolják a rádiókapcsolatot és a maximálisan áthidalható távolságot. Ha kommunikációs nehézségek lépnek fel, az Uponor Vállalat a különleges problémák megoldására ki tudja egészíteni a rendszert pl. átjátszókkal. Műszaki korlátozás A zavarok elkerülése érdekében a telepítő és adatkábeleket tartsa távol az 50 V-nál nagyobb feszültségű tápvezetékektől. A kazán és a szivattyú elektromos áramkörét legfeljebb 6 A-es kismegszakítóval kell védeni. Megsemmisítés Az Uponor DEM rendszer többféle újra felhasználható alkatrészt tartalmaz. Az Uponor Vállalat hálás lenne, ha ezeket az alkatrészeket (elemek, műanyagok és elektromos, illetve elektronikus alkatrészek) különválogatnák és egy megfelelő újrahasznosító központnak juttatnák el. 7

8 Copyright és jognyilatkozat Az Uponor Vállalat a jelen Uponor DEM rendszer telepítési és üzemeltetési útmutatót és a benne foglalt tartalmat (az "útmutatót") kizárólag tájékoztatási célra készítette. Az útmutató tartalma (beleértve az ábrákat, logókat, ikonokat, szöveget és képeket) szellemi termék és azt a nemzetközi szerzői jogi törvények és egyezmények előírásai védik. Az útmutató használatával Ön vállalja a nemzetközi szerzői jogi törvények betartását. Az útmutató tartalmának módosítása, vagy bármely más célra történő felhasználása az Uponor Vállalat szerzői jogának, védjegy jogának és egyéb tulajdonjogainak megsértése. Az útmutatóban feltételezzük, hogy valamennyi biztonsági előírást betartanak, valamint, hogy az útmutatóban leírt Uponor DEM rendszer, beleértve a rendszer bármely alkatrészét: (a) kiválasztását, tervezését, telepítését és üzembe helyezését engedélyezett és szakértő tervező és szerelő végzi az Uponor által biztosított érvényes (a telepítés időpontjában érvényes) telepítési utasítások szerint, valamint a vonatkozó valamennyi építési, víz- és gázszerelési előírásoknak és egyéb követelményeknek megfelelően; (b) nem volt kitéve (sem átmenetileg, sem tartósan) olyan hőmérsékletnek, nyomásnak és/vagy feszültségnek, amely meghaladja a termékeken feltüntetett, illetve az Uponor Vállalat utasításaiban leírt határértékeket; (c) eredeti beépítési helyén marad és az Uponor Vállalat előzetes írásbeli hozzájárulása nélkül nem javítják, cserélik, vagy avatkoznak bele; (d) az Uponor Vállalat által jóváhagyott vagy meghatározott ivóvíz hálózathoz, vagy azzal egyenértékű vezetékhez, fűtő és/vagy hűtőeszközökhöz csatlakozik; (e) nem csatlakozik, és nem használják nem-uponor termékekkel, alkatrészekkel, vagy elemekkel, kivéve az Uponor által jóváhagyottakat vagy meghatározottakat; és (f) nem látható rajta kontárkodás, helytelen kezelés, elégtelen karbantartás, helytelen tárolás, elhanyagoltság vagy véletlen sérülés nyoma telepítés és üzembe helyezés előtt. Bár az Uponor Vállalat mindent megtett azért, hogy a jelen útmutató pontos legyen, az Uponor Vállalat nem garantálja vagy vállal felelősséget az itt leírt információk pontosságáért. Az Uponor Vállalat fenntartja magának a jogot, hogy előzetes értesítés vagy kötelezettség nélkül az itt leírt specifikációkat és tulajdonságokat módosítsa, vagy az itt leírt Uponor DEM rendszer gyártását megszüntesse. Az útmutatót a vállalat mindenféle kifejezett, vagy beleérthető garancia nélkül úgy biztosítja, ahogy van. Felhasználás előtt a benne foglalt információkat független forrásból erősítse meg. Az Uponor Vállalat a lehető legteljesebb mértékben elhárít az eladhatóságra, bizonyos célra való alkalmasságra és megszeghetetlenségre utaló garanciára kiterjedően, de azokra nem korlátozva minden kifejezett, vagy beleértett garanciát. Ez a jognyilatkozat kiterjed, de nem korlátozódik a jelen útmutató pontosságára, megbízhatóságára és helyességére is. Az Uponor Vállalat semmilyen körülmények között nem felelős semmilyen közvetett, különleges, véletlen vagy következményszerű kárért vagy veszteségért, amely az útmutatóban leírt anyagok vagy információk használatából, vagy azok használatára való képtelenségéből erednek, illetve az útmutató hibáiból, hiányosságaiból, vagy egyéb pontatlanságaiból eredő kárigényért,akkor sem, akkor sem, ha az Uponor Vállalat figyelmét az ilyen károk lehetőségére felhívták. Ez a jognyilatkozat és az útmutató bármely más előírása a vásárló semmilyen egyéb polgári jogát nem korlátozza. 8

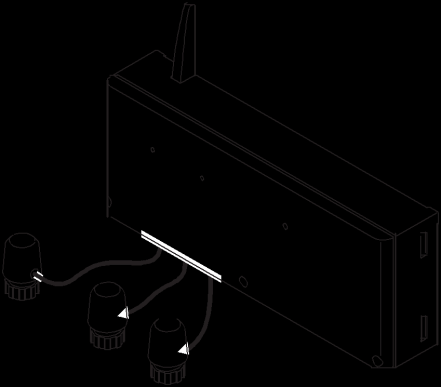

9 1. Uponor DEM rendszer Az Uponor DEM rendszer felületfűtéshez használható DEM rendszer. Az egyes helyiségek kényelmi és hőmérsékleti beállításai a különböző alkatrészek segítségével összevonhatók. A rendszer optimális működésének elősegítésére az Uponor I-75 interfész vagy az Uponor I-76 interfész építhető be. Ne feledje, hogy az Uponor I-76 interfész csak az Uponor C-56 vezérlővel, míg az Uponor I-75 interfész csak az Uponor C-55 vezérlővel használható. Példa rendszerre Az alábbi ábrán egy számos opcióval és termosztáttal kiegészített Uponor DEM rendszer látható. 1.1 A C-55/56 vezérlő A vezérlő működteti az állásszabályozókat a termosztátok fűtési vagy hűtési utasításait követően, az Uponor I-75/76 interfész beállításai és a termosztátoktól kapott hőmérsékleti adatok alapján.a vezérlőt általában a vízrendszer elosztói közelében helyezik el. Az alábbi ábrán a vezérlő látható az állásszabályozókkal V 24 V 5 24 V Figyeljen oda arra, hogy csak 24 V-os állásszabályozók használhatók az Uponor C-55/56 vezérlővel. Az Uponor C-55/56 vezérlő alkatrészei 3 Az alábbi ábrán a vezérlő és alkatrészei láthatók Az alábbi táblázatban egy tipikus rendszer alkatrészei 5 láthatók. A tételszámok az ábra számozásának felelnek meg. Tétel Leírás 6 1 Uponor T-75 kijelzős termosztát 2 Uponor T-55 termosztát 3 Uponor T-54 közösségi termosztát Uponor T-54 közösségi termosztát padlóérzékelővel. A padlóérzékelő a padló maximális, vagy minimális hőmérsékletének 4 beállítására szolgál a helyiség hőmérsékletétől függetlenül. Uponor T-54 termosztát 1 Az alábbi táblázatban a vezérlő alkatrészeit írjuk le. A tételszámok az ábra számozásának felelnek meg. Alkatrész Tétel Leírás 1 Uponor C-55/56 vezérlő 2 Antenna A közösségi termosztát kültéri hőmérséklet érzékelővel is használható 5 Uponor C-55/56 vezérlő 6 Antenna az Uponor C-55/56 vezérlőhöz 7 Uponor interfész I-75/76 Külső kapcsolódoboz a szivattyúkhoz (más cég 8 terméke, csak sematikus példa a rendszerben) Uponor C-55/56 vezérlő 3 Csavarok 4 Ragasztószalagok 5 0,3 m antenna csatlakozókábel 6 3 m antenna csatlakozókábel 9 9

10 1.2 A T-75, T-55 és T-54 közösségi termosztátok Az Uponor rádiós DEM rendszerben háromféle típusú beltéri termosztát használható: Uponor T-75 kijelzős termosztát Az Uponor T-55 termosztát alkatrészei A termosztát hőmérséklete a skálával állítható be, amelyet a maximum és minimum hőmérsékletek beállításához le kell venni. A 21 C hőmérsékletet vastagabb vonal jelzi. Uponor T-55 termosztát Uponor T-54 közösségi termosztát 2 A termosztátok a vezérlővel rádiókapcsolatban vannak és egyenként, vagy csoportosan használhatók egymással. Ugyanolyan elemekkel működnek. 1 3 Az Uponor T-75 kijelzős termosztát alkatrészei A termosztát kijelzőjén a környezeti, vagy a beállított hőmérséklet látható. A hőmérsékletek beállítását az előlap + és - gombjaival végezheti el. A termosztátra a környező felületek és a környezeti levegő hőmérséklete hatással van. Az alábbi táblázatban a termosztát alkatrészeit írjuk le. A tételszámok az ábra számozásának felelnek meg. Alkatrész Tétel Leírás 4 1 Uponor T-55 termosztát 1 Uponor T-55 2 termosztát 2 Elemek (AAA 1,5 V) 3 Ragasztószalagok 4 Csavarok Az alábbi táblázatban a termosztát alkatrészeit írjuk le. A tételszámok az ábra számozásának felelnek meg. Alkatrész Tétel Leírás Uponor T-75 kijelzős termosztát 1 3 Uponor T-75 kijelzős termosztát 2 Csavarok 3 Elemek (AAA 1,5 V) Az Uponor T-54 közösségi termosztát alkatrészei Ez a termosztát közösségi helyiségekhez készül. A kezelőszervek egy fedél alatt vannak, amelyet a hőmérséklet beállításához ki kell nyitni. A fedél kinyitásakor a berendezés riasztást ad. Az Uponor T-54 közösségi termosztáthoz külső padlófűtés-érzékelő és kültéri hőmérséklet-érzékelő is csatlakoztatható, ami az Uponor R-56 távirányító modul használatához is szükséges. Az alábbi táblázatban a termosztát alkatrészeit írjuk le A tételszámok az ábra számozásának felelnek meg. Alkatrész Tétel Leírás 1 Uponor T-54 közösségi termosztát Uponor T-54 közösségi termosztát 2 Elemek (AAA 1,5 V) 3 Ragasztószalagok 4 Csavarok 10

11 1.3 Uponor I-75/76 interfész Az Uponor I-75/76 interfész alkatrészei Az Uponor I-75/76 interfész az Uponor DEM DEM rendszer központi optimalizált irányítását biztosítja. 1.4 Interfész és vezérlő készlet Az Uponor I-75/76 interfész és az Uponor C-55/56 vezérlő készletben is megvásárolható Az alábbi táblázatban az Uponor I-75/76 interfész alkatrészeit írjuk le. A tételszámok az ábra számozásának felelnek meg. 9 Alkatrész Tétel Leírás 1 Uponor interfész I-75/76 Uponor interfész I-75/76 2 Szerelőlap m kábel 10 4 Csavarok Az alábbi táblázatban az interfész és vezérlő készlet alkatrészeit írjuk le. A tételszámok az ábra számozásának felelnek meg. Alkatrész Tétel Leírás 1 Uponor C-55/56 vezérlő 2 Antenna Uponor C-55/56 3 Ragasztószalagok Csavarok a vezérlőhöz és 4 az antennához 0,3 m antenna csatlakoz 5 kábel 3 m antenna csatlakozó 6 kábel 7 Uponor interfész I-75/76 Uponor interfész I-75/76 8 Bilincs 9 Kábel 10 Az interfész csavarj 11

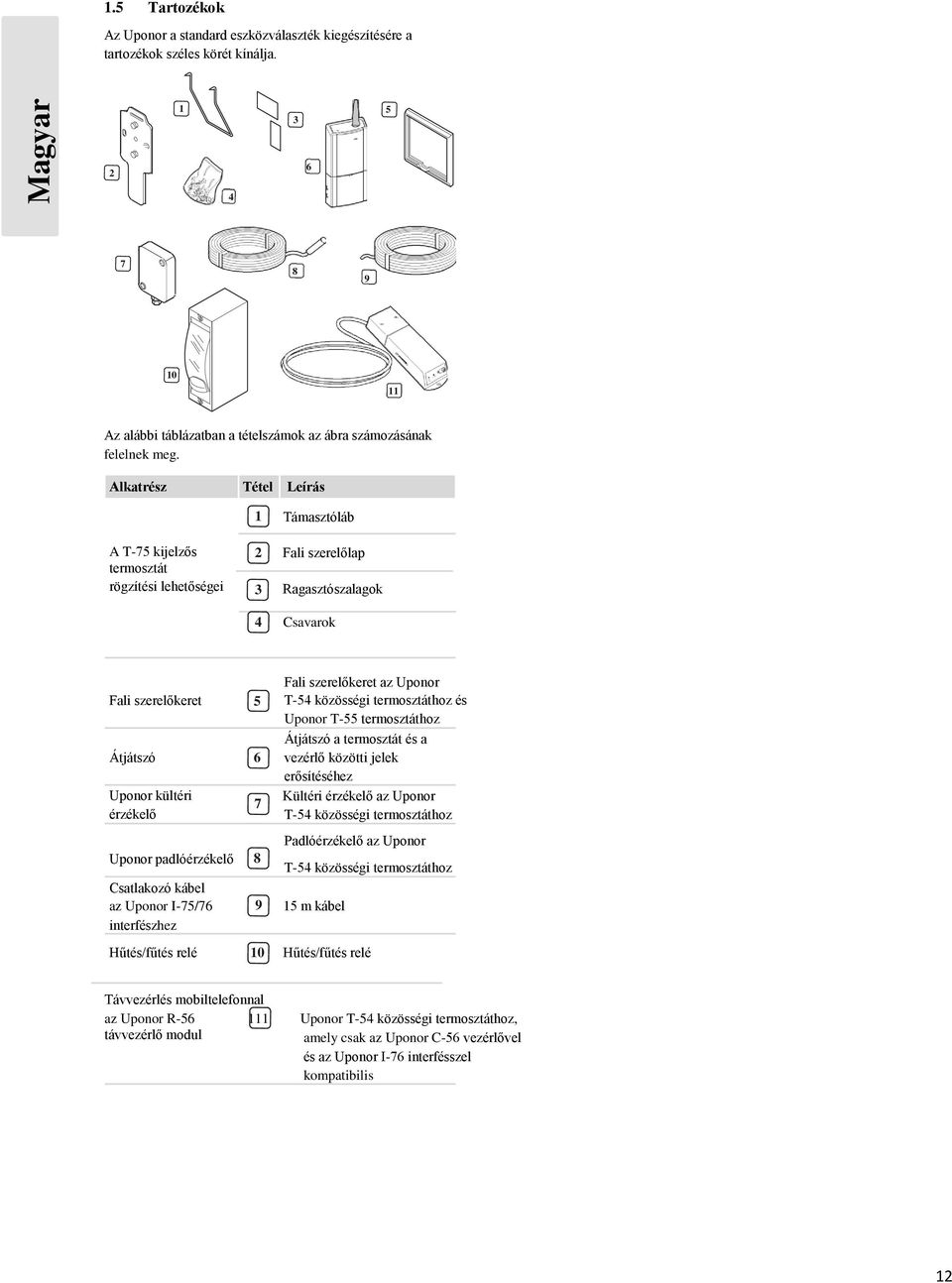

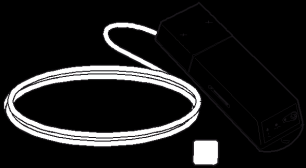

12 1.5 Tartozékok Az Uponor a standard eszközválaszték kiegészítésére a tartozékok széles körét kínálja Az alábbi táblázatban a tételszámok az ábra számozásának felelnek meg. Alkatrész Tétel Leírás 1 Támasztóláb A T-75 kijelzős termosztát rögzítési lehetőségei 2 Fali szerelőlap 3 Ragasztószalagok 4 Csavarok Fali szerelőkeret 5 Átjátszó 6 Uponor kültéri érzékelő Uponor padlóérzékelő 8 Csatlakozó kábel az Uponor I-75/76 interfészhez 7 Fali szerelőkeret az Uponor T-54 közösségi termosztáthoz és Uponor T-55 termosztáthoz Átjátszó a termosztát és a vezérlő közötti jelek erősítéséhez Kültéri érzékelő az Uponor T-54 közösségi termosztáthoz Padlóérzékelő az Uponor T-54 közösségi termosztáthoz 9 15 m kábel Hűtés/fűtés relé 10 Hűtés/fűtés relé Távvezérlés mobiltelefonnal az Uponor R-56 távvezérlő modul 111 Uponor T-54 közösségi termosztáthoz, amely csak az Uponor C-56 vezérlővel és az Uponor I-76 interfésszel kompatibilis 12

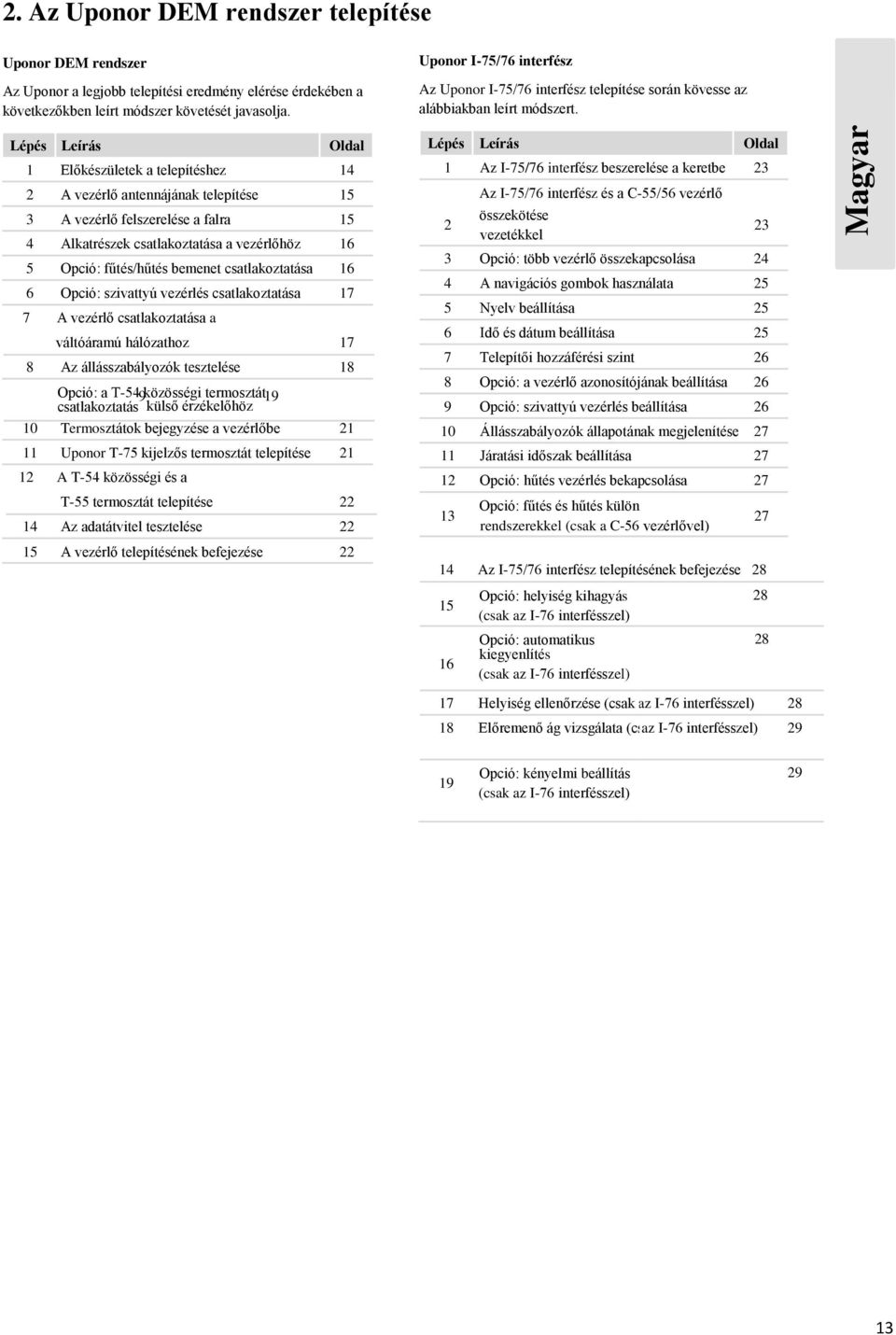

13 2. Az Uponor DEM rendszer telepítése Uponor DEM rendszer Az Uponor a legjobb telepítési eredmény elérése érdekében a következőkben leírt módszer követését javasolja. Uponor I-75/76 interfész Az Uponor I-75/76 interfész telepítése során kövesse az alábbiakban leírt módszert. Lépés Leírás Oldal 1 Előkészületek a telepítéshez 14 2 A vezérlő antennájának telepítése 15 3 A vezérlő felszerelése a falra 15 4 Alkatrészek csatlakoztatása a vezérlőhöz 16 5 Opció: fűtés/hűtés bemenet csatlakoztatása 16 6 Opció: szivattyú vezérlés csatlakoztatása 17 7 A vezérlő csatlakoztatása a váltóáramú hálózathoz 17 8 Az állásszabályozók tesztelése 18 Opció: a T-54 közösségi termosztát csatlakoztatás 9 külső érzékelőhöz Termosztátok bejegyzése a vezérlőbe Uponor T-75 kijelzős termosztát telepítése A T-54 közösségi és a T-55 termosztát telepítése Az adatátvitel tesztelése A vezérlő telepítésének befejezése 22 Lépés Leírás Oldal 1 Az I-75/76 interfész beszerelése a keretbe 23 2 Az I-75/76 interfész és a C-55/56 vezérlő összekötése vezetékkel 23 3 Opció: több vezérlő összekapcsolása 24 4 A navigációs gombok használata 25 5 Nyelv beállítása 25 6 Idő és dátum beállítása 25 7 Telepítői hozzáférési szint 26 8 Opció: a vezérlő azonosítójának beállítása 26 9 Opció: szivattyú vezérlés beállítása Állásszabályozók állapotának megjelenítése Járatási időszak beállítása Opció: hűtés vezérlés bekapcsolása Opció: fűtés és hűtés külön rendszerekkel (csak a C-56 vezérlővel) Az I-75/76 interfész telepítésének befejezése Opció: helyiség kihagyás 28 (csak az I-76 interfésszel) Opció: automatikus 28 kiegyenlítés 16 (csak az I-76 interfésszel) 17 Helyiség ellenőrzése (csak az I-76 interfésszel) Előremenő ág vizsgálata (cs az I-76 interfésszel) Opció: kényelmi beállítás (csak az I-76 interfésszel)

14 Telepítési példa Az alábbi telepítési példában a 01 számú Uponor T-75 kijelzős termosztát vezérli a 01a, 01b és 02a, 02b csatornákat. Az Uponor T-54 közösségi termosztáthoz csatlakozó 01 és 10 számú külső érzékelők a padló hőmérsékletéről tájékoztatják az Uponor C-55/56 vezérlőt. A 03 számú Uponor T-75 kijelzős termosztát vezérli a 03 és 04 csatornákat. 2.1 Előkészületek a telepítéshez Az Uponor DEM rendszer telepítése előtt: Ellenőrizze a csomagok tartalmát a csomagolási jegyzék alapján, hogy minden alkatrészt megkapott-e. Ellenőrizze, hogy szükséges-e külső érzékelő telepítése az Uponor T-54 közösségi termosztáthoz. Tanulmányozza a bekötési rajzot a brosúrában, vagy az Uponor C-55/56 vezérlő fedelében. A legjobb helyzetek meghatározásához kövesse az alábbi irányelveket: 24 V 24 V 24 V 24 V 24 V 24 V 24 V 24 V 24 V Minden elosztó közelébe telepítsen egy Uponor C-55/56 vezérlőt antennával együtt. Az Uponor C-55/56 vezérlő áramellátásához váltóáramú hálózati csatlakozóaljzat szükséges. : Rádiós, illetve szoftveres kapcsolat Védje a telepített berendezéseket folyó- és csöpögő víztől. : Vezetékes kapcsolat Ügyeljen arra, hogy csak 24 V-os állásszabályozók használhatók az Uponor C-55/56 vezérlővel. 14

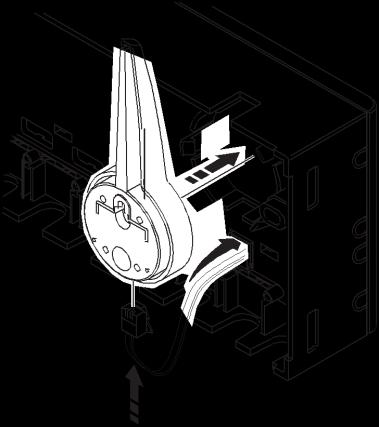

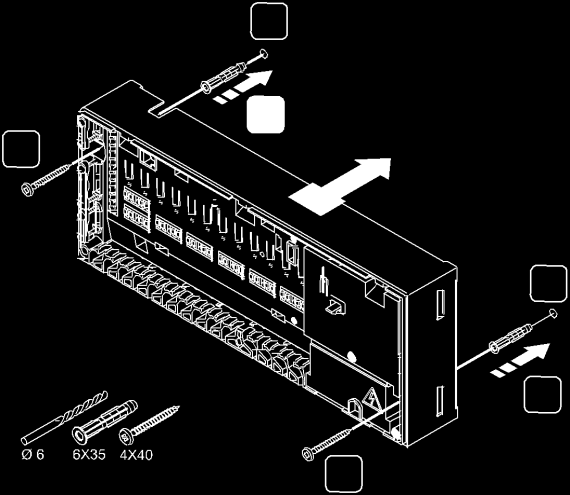

15 3. Uponor C-55/56 vezérlő telepítése Kövesse a telepítés előkészítési útmutatót (lásd az előző oldalon a 2.1 szakaszt), és helyezze el a vezérlőt az alábbi irányelvek betartásával: Telepítse a vezérlőt közel az elosztó fölé. Ellenőrizze a 230 V-os csatlakozó aljzat távolságát. Antenna felszerelése a falra Ha az antennát a falra szereli föl, a 3 méteres antennakábelt használhatja. Az alábbi ábrán az antenna rögzítése látható csavarokkal, vagy kétoldalas ragasztószalaggal. Ügyeljen arra, hogy a vezérlő fedelét könnyen le tudja venni. Ügyeljen arra, hogy a csatlakozókhoz és kapcsolókhoz jól hozzáférjen. A vezérlőt vízszintes helyzetben kell a falra szerelni. A berendezés túlmelegedhet, ha a környezeti hőmérséklet túl magas, vagy ha a készüléket függőlegesen szerelik fel egy vízszintes felületre az alábbi ábra szerint. Ezért a szellőzést biztosítani kell! A vezérlő felszerelése a falra Az alábbi ábrán látható, hogyan kell a vezérlőt csavarokkal a falra szerelni. 3.1 A vezérlő antennájának telepítése Az antennát a vezérlő hátlapjára, vagy a falra szerelheti fel. Ha a vezérlőt egy fém kapcsolószekrényben helyezi el, az egész antennának a szekrényen kívül kell elhelyezkedni, amint az alábbi ábrán látható Az antenna felszerelése a vezérlő hátlapjára Az alábbi ábrán látható az antenna felszerelése a vezérlő hátlapjára a 0,3 méteres kábellel bekötve

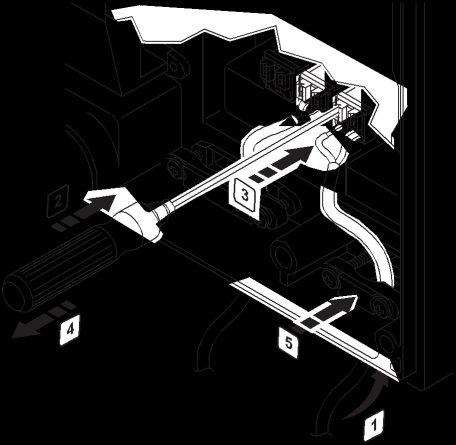

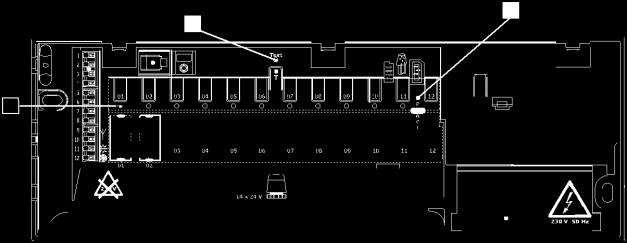

16 3.3 Alkatrészek csatlakoztatása a vezérlőhöz A kihajtható bekötési rajzot a jelen útmutatóban találja. Az alábbi ábrán az Uponor C-55/56 vezérlő belseje látható. 3.4 Opció: fűtés/hűtés bemenet csatlakoztatása Ha a rendszerben van hűtőegység (ehhez további eszközök szükségesek), az Uponor DEM rendszer képes a fűtés/hűtés bemenet kezelésére. A fűtés/hűtés bemenetet egy száraz kontaktus vezérli, amely mint külső DEM rendszer, vagy kétállású relé működik. Ha a relé nyitva van, a rendszer fűtés üzemmódban van. Ha a relé zárva van, a rendszer hűtés üzemmódban van. Az Uponor DEM rendszer károsodásának elkerülése érdekében ne kapcsoljon feszültséget az Uponor C- 55/56 vezérlő fűtés/hűtés bemenetére. Az alábbi listában az ábrán számozott tételeket soroljuk fel. Az alábbi ábrán láthatók a fűtés/ hűtés rendszer elemei. Tétel Leírás 1 Sorkapocs az antenna és az opcionális eszközök csatlakoztatásához 2 Uponor I-75/76 interfész RJ-9 csatlakozója 3 A csatornák regisztráló nyomógombjai és LED-jei 4 Teszt nyomógomb é LED Az alábbi listában az ábrán számozott tételeket soroljuk fel. 5 Gyorscsatlakozók az állásszabályozókhoz 6 Adathordozó csatlakozó aljzata 7 Tápfeszültség LED V 50 Hz-es váltóáramú csatlakozás és szivattyú vezérlő csatlakozó Állásszabályozók csatlakoztatása a vezérlőhöz Minden termosztát egy, vagy több csatornát vezérelhet. A telepítés és karbantartás egyszerűsége érdekében az Uponor javasolja, hogy az egy termosztáttal vezérelt állásszabályozókat egymás melletti csatornákba kössék be. Tétel Leírás 1 Fűtés/hűtés relé 2 Fűtés/hűtés kontaktus 3 4 A vezérlő fűtés/hűtés bemenete (feszültségmentes száraz kontaktus) Példa a különböző típusú fűtés/hűtés relé bemenetre További információt a fűtés/hűtés relé dokumentációjában talál. STOP Az elosztón jelölje be az egyes ágak által ellátott helyiség és határozza meg, melyik csatornára kell bekötni őket. 16

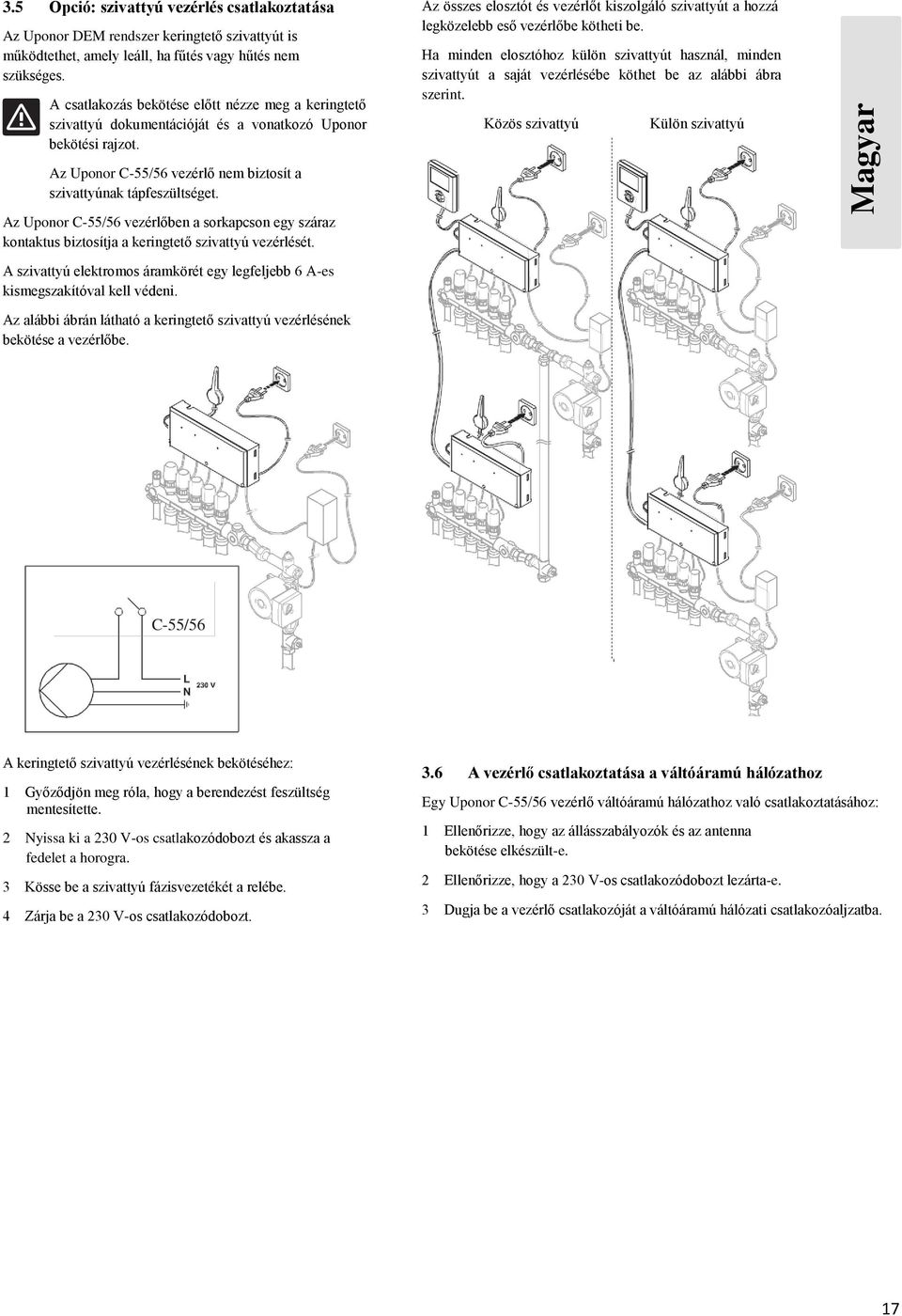

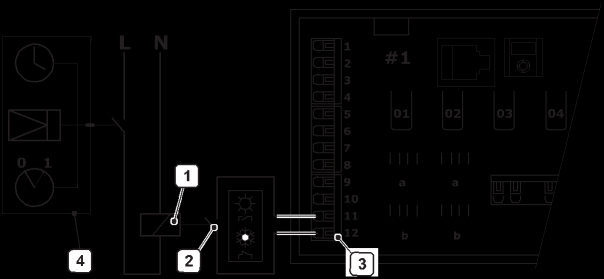

17 3.5 Opció: szivattyú vezérlés csatlakoztatása Az Uponor DEM rendszer keringtető szivattyút is működtethet, amely leáll, ha fűtés vagy hűtés nem szükséges. A csatlakozás bekötése előtt nézze meg a keringtető szivattyú dokumentációját és a vonatkozó Uponor bekötési rajzot. Az összes elosztót és vezérlőt kiszolgáló szivattyút a hozzá legközelebb eső vezérlőbe kötheti be. Ha minden elosztóhoz külön szivattyút használ, minden szivattyút a saját vezérlésébe köthet be az alábbi ábra szerint. Közös szivattyú Külön szivattyú Az Uponor C-55/56 vezérlő nem biztosít a szivattyúnak tápfeszültséget. Az Uponor C-55/56 vezérlőben a sorkapcson egy száraz kontaktus biztosítja a keringtető szivattyú vezérlését. A szivattyú elektromos áramkörét egy legfeljebb 6 A-es kismegszakítóval kell védeni. Az alábbi ábrán látható a keringtető szivattyú vezérlésének bekötése a vezérlőbe. C-55/56 A keringtető szivattyú vezérlésének bekötéséhez: 1 Győződjön meg róla, hogy a berendezést feszültség mentesítette. 2 Nyissa ki a 230 V-os csatlakozódobozt és akassza a fedelet a horogra. 3 Kösse be a szivattyú fázisvezetékét a relébe. 4 Zárja be a 230 V-os csatlakozódobozt. 3.6 A vezérlő csatlakoztatása a váltóáramú hálózathoz Egy Uponor C-55/56 vezérlő váltóáramú hálózathoz való csatlakoztatásához: 1 Ellenőrizze, hogy az állásszabályozók és az antenna bekötése elkészült-e. 2 Ellenőrizze, hogy a 230 V-os csatlakozódobozt lezárta-e. 3 Dugja be a vezérlő csatlakozóját a váltóáramú hálózati csatlakozóaljzatba. 17

18 3.7 Az állásszabályozók tesztelése Az Uponor C-55/56 vezérlő kezeli a hőmérséklet alapértékét. Ha a hőmérséklet változik, az állásszabályozó kinyitja, vagy lezárja az előremenő ág szelepét. Az állásszabályozók teszteléséhez: 1 Nyomja meg a kiválasztott csatorna gombját. A LED kigyullad, ami azt jelenti, hogy a vezérlő jelet kap és működésbe hozza a kiválasztott csatorna állásszabályozóját. Az állásszabályozó körülbelül 5 percig marad nyitva. Ha a LED nem gyullad ki, tekintse át a hibakeresési fejezetet. 2 Az állásszabályozó tesztjének befejezéséhez nyomja meg kétszer a gombot, vagy várjon 10 percet, amíg a rendszer befejezi a tesztet. 18

19 4. Uponor termosztátok telepítése Címkézze meg az egyes helyiségek termosztátjait A termosztátok címkéire írja fel azoknak a csatornáknak a számát, amelyet vezérelniük kell, például 02, 03. Ha a rendszer Uponor I-75/76 interfészből és több vezérlőből áll, írja rá az egyes Uponor C-55/56 vezérlők számát is, például 1.02, 1.03, 2.02, Az Uponor T-54 közösségi termosztátnál - ha van - adja hozzá a padlóérzékelő, vagy kültéri érzékelő adatait is. Az alábbi ábrán látható, hol kell címkézni a termosztátokat. 4.1 Opció: a T-54 közösségi termosztát csatlakoztatása külső érzékelőhöz Az Uponor T-54 közösségi termosztát külső érzékelő csatlakoztatására szolgáló sorkapoccsal rendelkezik, amely lehet padlóérzékelő, vagy kültéri érzékelő (amelyet az Uponor I-75/76 interfésznél a kültéri hőmérséklet kijelzésére használnak). Kapcsolók beállítása a külső érzékelőkhöz A beállító kapcsolókat a termosztát használati módjának megfelelően kell beállítani az alábbi ábra szerint. Elemek behelyezése Minden termosztát típus két darab 1,5 V-os AAA méretű elemmel működik. Győződjön meg róla, hogy az elemeket helyesen tette bele a termosztátokba. A termosztátok elhelyezése Az Uponor falikerettel eltakarhatók a fal hibái, vagy szükség esetén a falidoboz. Kövesse a telepítés előkészítési útmutatót (lásd az előző 2.1 szakaszban a telepítés előkészítését a 14. oldalon) és minden termosztát elhelyezéséhez használja az alábbi irányelveket: Az alábbi táblázatban megadjuk, hogyan kell a fenti ábrának megfelelően az Uponor T-54 közösségi termosztát használati módjának megfelelően a kapcsolókat beállítani. Funkció Standard szobai termosztátként Padlóérzékelővel, felső határértékkel Kapcsoló 1 Kapcsoló 2 Kapcsoló 3 Ki Ki Ki Ki Be Ki Ki Ki Kapcsoló 4 Belső falra szereljen. Távol mindenféle nedvesség-forrástól. Távol mindenféle hőforrástól, például TV-től, elektronikus berendezéstől, tűzhelytől. Padlóérzékelővel, alsó határértékkel Kültéri érzékelővel Be Ki Ki Be Ki Be Ki Ki Ne érje közvetlen napsütés. Fröccsenő víztől védve. Műszaki riasztás Ki Ki Be Ki Uponor R-56 távirányító modullal együtt Ki Ki Ki Be használva Szobahőmérséklet külső (padló-) Ki Be Ki Be érzékelővel A kapcsolókat a termosztát bejegyzése előtt be kell állítani

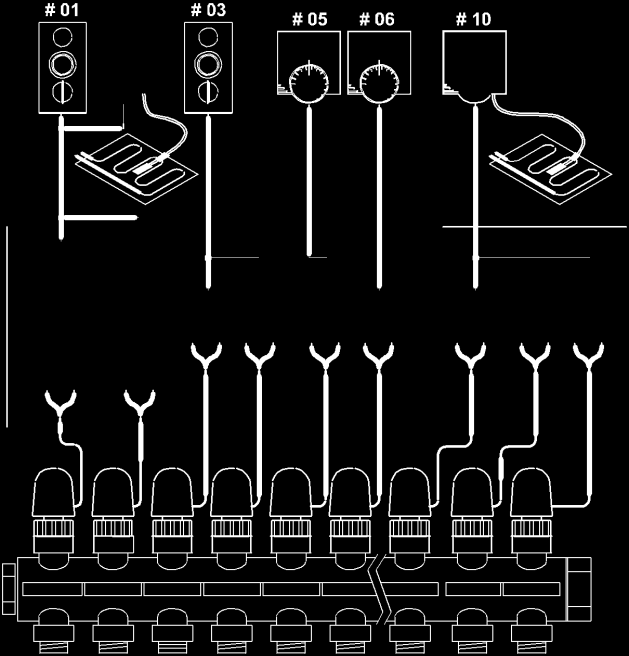

20 Telepítési példa padlóérzékelőkkel Az alábbi példában egy padlóérzékelőkkel ellátott helyiség telepítését mutatjuk be. A 01 számú Uponor T-54 közösségi termosztáthoz és a 10. csatornához kapcsolódnak a padlóérzékelők. Külső érzékelő vezetékének bekötése a T-54 közösségi termosztátba Csatlakoztassa a padlóérzékelő, vagy a kültéri érzékelő vezetékeit (polaritás-független). 2 A csavarok meghúzásával rögzítse a vezetékeket 24 V 24 V 24 V 24 V 24 V 24 V 24 V 24 V 24 V Helyes hőmérséklet méréséhez: a kültéri érzékelőt az épület északi oldalán helyezze el, ahol kicsi az esélye, hogy közvetlen napsugárzás éri. Ne szerelje fel ajtók, ablakok, vagy szellőzők közvetlen közelében. Padlóérzékelő beállítása A példában a01 számú Uponor T-75 kijelzős termosztát vezérli a 01a, 01b, 02a és 02b csatornákat. Az Uponor T-54 közösségi termosztát továbbítja a padlóérzékelő jelét a vezérlőnek. A 03 számú Uponor T-75 kijelzős termosztát vezérli a 03 és 04 csatornákat. Az Uponor T-54 közösségi termosztát a külső érzékelő jeleit továbbítja a vezérlőnek. A hőmérséklet beállítása a potenciométerrel módosítható, amint az alábbi ábrán látható. Ha a külső érzékelővel ellátott termosztátot egy szobatermosztát által használt csatornára regisztrálja, akkor a szobatermosztátot a külső érzékelővel ellátott termosztát előtt kell bejegyezni. A padlóérzékelővel ellátott termosztátok prioritása magasabb, mint a szobatermosztátoké A padló maximális, vagy minimális hőmérsékletének beállításához: 1 Állítsa be a kívánt hőmérsékletet a potenciométerrel. 20

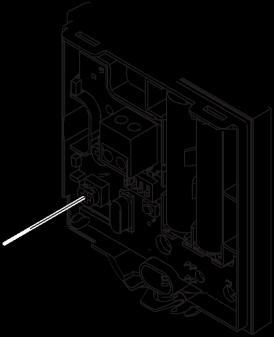

21 4.2 Termosztátok bejegyzése a vezérlőbe Az alábbi ábrán látható, hogyan kell a különböző termosztátokat bejegyezni az Uponor C-55/56 vezérlőbe. 4.3 Uponor T-75 kijelzős termosztát telepítése Felszerelés a falra Az Uponor T-75 kijelzős termosztátot csavarokkal, vagy kétoldalas ragasztószalagokkal is felerősítheti a falra az alábbi ábra szerint. A termosztátok bejegyzéséhez a vezérlőbe: 1 Nyomja meg és engedje fel a Teszt gombot. A teszt LED kigyullad. 2 Nyomja meg a kiválasztott csatorna gombját. A csatorna LED-je villog. 3 Egy hegyes eszközzel óvatosan tartsa megnyomva a termosztát regisztráló gombját vagy nyomja meg egyszerre a két hőfokállító gombot míg a csatorna LED-je folyamatosan kezd világítani. Fali szerelőlap Az Uponor T-75 kijelzős termosztátot fali szerelőlappal is felerősítheti a falra az alábbi ábra szerint. 1 4 Ismételje meg a 2. és 3. lépéseket, míg valamennyi szobatermosztátot bejegyzi. 5 A bejegyzés befejezéséhez nyomja meg és engedje fel a Teszt gombot. A teszt LED kialszik. 2 Egy szobatermosztát több csatornához történő bejegyzéséhez a vezérlőbe: 1 Nyomja meg és engedje fel a Teszt gombot. A teszt LED kigyullad. 2 Nyomja meg és engedje fel a vezérlőn a kiválasztott csatornák gombjait. A csatornák LED-jei villognak. Támasztóláb felszerelése Az alábbi ábrán látható, hogyan kell a termosztátra felszerelni a támasztólábat. 3 Egy hegyes eszközzel óvatosan tartsa megnyomva az egyes termosztátok regisztráló gombjait, míg a csatornák LED-jei folyamatosan kezdenek világítani. 4 Ha minden termosztátot regisztrált, nyomja meg a Teszt gombot. A teszt LED kialszik. A már regisztrált termosztátok bejegyzésének törlését lásd a 6.2. Csatornák bejegyzésének törlése szakaszban a 30. oldalon

22 4.4 A T-54 közösségi és a T-55 termosztát telepítése Felszerelés a falra Az Uponor T-54 közösségi és T-55 termosztátot csavarokkal, vagy kétoldalas ragasztószalagokkal is felerősítheti a falra az alábbi ábra szerint. 4.5 Az adatátvitel tesztelése Az Uponor javasolja, hogy telepítés után tesztelje az adatátvitelt a termosztátok és a vezérlő között. Az alábbi ábrán látható a teszt gomb elhelyezkedése a vezérlőn és a regisztráló gomb elhelyezkedése a T-54 közösségi, T-55 és T-75 termosztátokon. A vezérlő és a termosztátok közötti adatátvitel teszteléséhez: 1 Nyomja meg és engedje fel a Teszt gombot. A teszt LED és azok a csatorna LED-ek világítanak, amelyeken van bejegyzett termosztát. 2 Óvatosan nyomja meg a bejegyzett termosztátok regisztráló gombjait. Ha az adatátvitel hibátlan: a bejegyzett termosztátokhoz tartozó csatornák LED-jei kialszanak. Ha nincs adatátvitel: a bejegyzett termosztátokhoz tartozó csatornák LED-jei tovább világítanak. A nem kívánt riasztások elkerülése érdekében győződjön meg róla, hogy megfelelően rögzítette az Uponor T-54 közösségi termosztát fedelét. 3 A teszt üzemmódból való kilépéshez nyomja meg a Teszt gombot. Ha egy csatornához két termosztát csatlakozik, mindkettőt külön kell tesztelni. 4.6 A vezérlő telepítésének befejezése Az Uponor C-55/56 vezérlő telepítésének befejezéséhez: 1 Ellenőrizze a teljes telepített berendezést: Ellenőrizze az antenna helyes felszerelését Ellenőrizze a termosztátok tápfeszültségét 2 Zárja le az összes vezérlő és termosztát fedelét. 3 Töltse ki a jelen útmutatóban található telepítési jegyzőkönyvet. 4 Adja át az útmutatót és a rendszerre vonatkozó összes információt a végfelhasználónak. 22

23 5. Uponor I-75/76 interfész telepítése Kövesse a telepítés előkészítési útmutatót (lásd a 2.1 szakaszban a telepítés előkészítését a 14. oldalon). Az Uponor I-75/76 interfész felszerelhető a falra, vagy a vezérlő fedelére. Az I-75/76 interfész beszerelése a keretbe Az alábbi ábrán látható, hogyan kell beszerelni az Uponor I-75/76 interfészt a szerelőkeretbe. A több elosztót, vagy 12 csatornánál többet tartalmazó rendszereknél több vezérlőt kell használni. Egy Uponor I- 75/76 interfésszel legfeljebb három vezérlő használható, és minden vezérlőt fel kell szerelni antennával. FIGYELEM! 230V 50 Hz váltóáram. Az eszköz vezetékeinek telepítése, vagy módosítása előtt áramtalanítsa a berendezést. Az Uponor I-75/76 interfész egy szerelőkeretre csatlakozik, amelyet a falra, vagy a vezérlő fedelére lehet felszerelni. A szerelőkeret felszerelése a falra Az alábbi ábrán látható, hogyan kell a szerelőkeretet a falra felszerelni Az I-75/76 interfész és a C-55/56 vezérlő összekötése vezetékkel RJ-9 csatlakozók használatával 1 Ha az Uponor I-75/76 interfész 2 m-nél közelebb van az Uponor C-55/56 vezérlőhöz, használja a két végén RJ-9 csatlakozókkal felszerelt 2 m-es kábelt az alábbi ábra szerint A szerelőkeret felszerelése a vezérlő fedelére Az alábbi ábrán látható, hogyan kell a szerelőkeretet a vezérlő fedelére felszerelni. Az Uponor I-75/76 interfész és az Uponor C-55/56 vezérlő összekötése az RJ-9 kábellel: 4 1 Csatlakoztassa az RJ-9 kábelt a vezérlőhöz. 2 Rögzítse a kábelt a bilincsben. 3 Csatlakoztassa az RJ-9 kábelt az Uponor I-75/76 interfész hátoldalán lévő csatlakozóba. 2 4 Rögzítse a kábelt a kábelvezetőben. 1 23

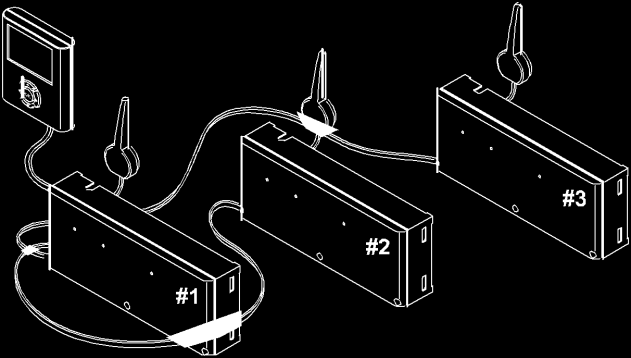

24 A 15 m-es összekötő kábel használatával 1 Ha az Uponor I-75/76 interfész 2 m-nél távolabb van az Uponor C-55/56 vezérlőtől, használja a 15m-es négy eres összekötő kábelt, vagy hasonló kábelt az alábbi ábra szerint. 5 STOP 5.2 Opció: több vezérlő összekapcsolása Ne feledje, hogy ha több C-55/56 vezérlőt használ, szoftveres beállítás szükséges. Legfeljebb három vezérlő kapcsolható egy Uponor I-75/76 interfészhez. Minden vezérlőt fel kell szerelni antennával az alábbi ábra szerint Az Uponor I-75/76 interfész és az Uponor C-55/56 vezérlő összekötése a 15 m-es összekötő kábellel: 1 Egy vékony csavarhúzóval nyissa ki a megfelelő rugós csatlakozót. 2 Dugja bele a vezetéket. 3 Húzza ki a csavarhúzót. 4 Ha minden vezetéket bekötött, rögzítse a kábelt a kábelbilincsben. STOP Ne feledje, hogy a vezetékeket polaritás-helyesen kell bekötni, azaz a vezérlő 1. kapcsát az interfész 1. kapcsával kell összekötni, és így tovább. Az ábrán: Az 1. vezérlő az interfésszel összekötött vezérlő Kösse össze a 2. vezérlő 5. és 6. kapcsait az 1. vezérlő 5. és 6. kapcsaival. Kösse össze a 3. vezérlő 7. és 8. kapcsait az 1. vagy 2. vezérlő 7. és 8. kapcsaival. Az interfész és legfeljebb három vezérlő összekötéséhez: 1 Ellenőrizze, hogy minden vezetéket beépített-e. 2 Ellenőrizze, hogy a 230 V-os csatlakozódobozokat lezárta-e. 3 Csatlakoztassa a 2. és 3. vezérlőket a váltóáramú hálózathoz. 4 Ellenőrizze, hogy a 230 V-os csatlakozódobozokat lezárta-e. 5 Csatlakoztassa az 1. vezérlőt a váltóáramú hálózathoz. STOP Ellenőrizze a vezérlők közötti összekötések polaritását

25 5.3 A navigációs gombok használata Az Uponor I-75/76 interfész előlapján lévő öt navigációs gombnak az alábbi táblázat szerinti kettős funkciója van. 5.5 Idő és dátum beállítása A nyelv beállítása után a dátum és idő beállítására szolgáló képernyő automatikusan megnyílik. Gomb Funkciók Megjeleníti a következő menüt vagy Továbbléptet a következő mezőre Megjeleníti az előző menüt; benyomva tartásával a menü képernyőn a fő Uponor képernyő jelenik meg vagy visszalép az előző menüre Egy sorral feljebb léptet vagy növeli az értéket Állítsa be az időt és a dátumot a gombokkal az alábbi ábrák szerint Egy sorral lejjebb léptet vagy csökkenti az értéket Megjeleníti a következő képernyőt vagy jóváhagyja a kiválasztást; megjeleníti az aktuális menü képernyőjét A háttér megvilágítás bekapcsolásához nyomja meg bármelyik navigációs gombot. Az OK gomb megnyomásával a főmenüre léptethet. 5.4 Nyelv beállítása Az Uponor I-75/76 interfész első bekapcsolásakor a nyelv beállító menü jelenik meg. A vezérlők azonosítóinak beállításához az Uponor I-75/76 interfésszel: 1 Válassza ki az Óra menüpontot. 2 Állítsa be az órát. A már telepített I-75/76 interfésznél a nyelv beállító menü eléréséhez: 1 Az Uponor képernyőn nyomja meg az OK gombot a Főmenü eléréséhez. 3 Válassza ki a Perc menüpontot. 4 Állítsa be a percet és folytassa a dátum beállításával. 5 Az OK gomb megnyomásával hagyja jóvá a beállítást. 2 Válassza ki a Beállítások menüpontot és nyomja meg az OK gombot. 3 Válassza ki a Rendszerparaméterek menüpontot és nyomja meg az OK gombot. 4 Válassza ki a Nyelv menüpontot és nyomja meg az OK gombot. 5 Most válassza ki a listából a kívánt nyelvet és hagyja jóvá az OK gomb megnyomásával

26 5.6 Telepítői hozzáférési szint Az Uponor I-75/76 interfész három hozzáférési szinttel rendelkezik (az I-76 interfész csak ezeket az ikonokat jeleníti meg): Alap Haladó Telepítő A Telepítő szint hozzáférést biztosít a következőkhöz: Információs menü A haladó szint valamennyi paraméterének beállítása Automatikus kiegyenlítés (csak az I-76 interfésszel) Helyiség ellenőrzése (csak az I-76 interfésszel) Fűtés és hűtés Szivattyúvezérlés Vezérlő azonosítójának beállítása Megkerülő helyiség (csak az I-76 interfésszel) A Telepítő hozzáférési szint eléréséhez: 1 Az Uponor képernyőn egyszerre tartsa benyomva a és gombokat, míg a Haladó képernyő jelenik meg a kijelzőn (10 másodperc). 2 Nyomja meg az OK gombot a Haladó szint jóváhagyásához. Ismét megjelenik az Uponor képernyő. 3 Az Uponor képernyőn válassza ki a következő menüpontokat: Főmenü> Beállítások> Rendszerparaméterek> Hozzáférési szint. 4 A Hozzáférési szint képernyőn egyszerre tartsa benyomva a és gombokat, míg a Telepítő képernyő jelenik meg a kijelzőn (10 másodperc). 5 Nyomja meg az OK gombot a Telepítő szint jóváhagyásához. Ismét megjelenik az Uponor képernyő éstelepítő hozzáférési szinten van. Tíz perces inaktivitás után a rendszer automatikusan visszatér Haladó szintre. 5.7 Opció: a vezérlő azonosítójának beállítása A vezérlők azonosítása csak akkor szükséges, ha két vagy három vezérlőt használ. Az azonosítókat csak akkor tudja beállítani, ha az Uponor I-75/76 interfész Telepítő hozzáférési szinten van. A vezérlők azonosítóinak beállításához az Uponor I-75/76 interfésszel: 1 Az Uponor képernyőn válassza ki a következő menüpontokat: Főmenü > Beállítások > Rendszerparaméterek > Vezérlő azonosítója. 2 Válassza ki a Vezérlő azonosító alaphelyzetbe állítása menüpontot és nyomja meg az OK gombot. 3 Válassza ki az Igent és nyomja meg az OK gombot. 4 A lefelé nyíl gombbal léptessen a Vezérlő azonosítójának beállítása menüpontra és nyomja meg az OK gombot. 5 Az > 1. vezérlő <üzenet villog a kijelzőn. Nyomja meg az I-75/76 interfészhez csatlakozó 1. vezérlő Teszt gombját.. 6 Válassza ki a > 2. Vezérlő <menüpontot. Nyomja meg az 1. vezérlő 5. és 6. kapcsaihoz csatlakozó 2. vezérlő Teszt gombját. 7 Válassza ki a> 3. Vezérlő <menüpontot. Nyomja meg az 1. vagy 2. vezérlő 7. és 8. kapcsaihoz csatlakozó 3. vezérlő Teszt gombját. 8 Ha minden vezérlőt azonosított, hagyja jóvá az OK gomb megnyomásával. Az Uponor képernyő jelenik meg. 5.8 Opció: szivattyú vezérlés beállítása A szivattyú vezérlés beállítása akkor szükséges, ha egynél több vezérlőt használ és a szivattyú relét is használja. STOP A közös szivattyúkat nem szabad egynél több Uponor C-55/56 vezérlőhöz csatlakoztatni. A szivattyú vezérlés beállításához az Uponor I-75/76 interfésszel: 1 Az Uponor képernyőn válassza ki a következő menüpontokat: Főmenü > Beállítások > Rendszerparaméterek > Szivattyú vezérlése. 2 Válassza ki a Közös vagy Egyedi beállítást és nyomja meg az OK gombot

27 5.9 Állásszabályozók állapotának megjelenítése Az állásszabályozók állapotának megjelenítéséhez: 1 Állítsa az I-75/76 interfészt Telepítő hozzáférési szintre. 4 Az Uponor képernyőn válassza ki a következő menüpontokat: Főmenü > Információk > Helyiségek. 3 Válassza ki a kívánt helyiséget és nyomja meg az OK gombot. A képernyőn látható lesz az Állásszabályozó állapota: OK Normál működés. Riasztás Rövidzár, vagy más probléma lépett fel Opció: hűtés vezérlés bekapcsolása Ha hűtőberendezés is része a rendszernek (további termékeket igényel), akkor az Uponor I-75/76 interfészben be kell kapcsolni a hűtés üzemmódot. A hűtés üzemmód bekapcsolásához az Uponor I-75/76 interfészt Telepítő hozzáférési szintre kell állítani, majd követni az alábbi eljárást: 1 Az Uponor képernyőn válassza ki a következő menüpontokat: Főmenü > Beállítások > Rendszerparaméterek > Hűtés lehetséges. 2 Válassza ki az Igen beállítást és nyomja meg az OK gombot Járatási időszak beállítása A rendszeres járatás megőrzi a szelepek és szivattyúk működőképességét. Alapbeállítás szerint hetente egy 5 perces bekapcsolás van beütemezve. Szükség esetén módosíthatja ezt a beállítást. A járatási időszak beállításához: 1 Az Uponor képernyőn válassza ki a következő menüpontokat: Főmenü > Beállítások > Rendszerparaméterek > Szelepek és szivattyú járatása. 2 Válassza ki a kívánt paramétert és nyomja meg az OK gombot. 3 Állítsa be a járatás napját és idejét és nyomja meg az OK gombot. 3 A lehetőségek: Automatikus fűtés/hűtés az átkapcsolást automatikusan végzi egy vezérlőhöz kapcsolt Uponor fűtés/hűtés relé segítségével. Kizárólag fűtés manuálisan Fűtés üzemmódba kapcsol; a fűtés/hűtés relé állását nem veszi figyelembe. Kizárólag hűtés manuálisan Hűtés üzemmódba kapcsol; a fűtés/hűtés relé állását nem veszi figyelembe. Nyomja meg az OK gombot. Tíz perces inaktivitás után a rendszer automatikusan visszatér Haladó hozzáférési szintre Opció: fűtés/hűtés külön rendszerekkel (csak C-56 vezérlővel) Az Uponor DEM rendszer alkalmazható egyidejű fűtésre és hűtésre egyetlen termosztáttal. Ezt a vezérlési módot tipikusan a padlófűtést és mennyezethűtést kombináló rendszerekben használják. Ehhez két vezérlő szükséges: az egyik fűtés üzemmódban, a másik hűtés üzemmódban van. Mivel különböző üzemmódokban működnek, a vezérlőket össze kell kapcsolni. Ne feledje, hogy a termosztát alapértéke a fűtés alapértékét jelenti. A hűtés alapértékének a fűtés alapértéke +1,5 fok értéket tekintjük. Ez a fűtés és hűtés hőfokai között létrehoz egy semleges zónát, ami javítja a rendszer teljesítményét és stabilitását

28 5.13 Az Uponor I-75/76 interfész telepítésének befejezése Az alábbi ábrán látható, hogyan kell befejezni az Uponor I-75/76 interfész telepítését Opció: automatikus kiegyensúlyozás (csak az Uponor I-76 interfésszel) Az automatikus kiegyenlítés funkcióval nem szükséges az elosztó kiegyensúlyozása a berendezésben. Az automatikus kiegyensúlyozás elve az, hogy az egyes körök által igényelt energia elosztása impulzusokban történik. Az egyes körökre jutó impulzusok hosszát az adott helyiség hőigénye határozza meg. Az automatikus kiegyensúlyozáshoz az Uponor I-75/76 interfészt Telepítő hozzáférési szintre kell állítani. Az I-76 interfész automatikus kiegyensúlyozás funkciójának bekapcsolásához: 1 Az Uponor képernyőn válassza ki a következő menüpontokat: Főmenü > Beállítások > Rendszerparaméterek > Automatikus kiegyenlítés. Az Uponor I-75/76 interfész telepítésének befejezéséhez: 1 Ellenőrizze a teljes telepített berendezést. Ellenőrizze az I-75/76 interfész és a termosztátok tápfeszültségét. Ellenőrizze az I-75/76 interfész riasztásait. 2 Zárja vezérlő fedelét. 3 Töltse ki a jelen útmutatóban található telepítési jegyzőkönyvet és adja át a rendszerre vonatkozó összes információt a végfelhasználónak Opció: megkerülő helyiség (csak az Uponor I- 76 interfésszel) Lehetséges vezérlőnként egy helyiség megkerülő vezetékként való használata. Ez azt jelenti, hogy amikor a vezérlőn az összes többi kör lezárt, akkor ennek a helyiségnek a köre kinyit. Ez azért célszerű, mert egyes hőszivattyúknál fenn kell tartani egy minimális áramlást és terhelést a helyes működéshez. Ha egynél több vezérlőt használ, akkor minden vezérlőhöz beállíthat egyet. A megkerülés beállításához az Uponor I-75/76 interfészt Telepítő hozzáférési szintre kell állítani. 4 Az Uponor képernyőn válassza ki a következő menüpontokat: Főmenü > Beállítások > Helyiségek > Megkerülés. 2 Válasszon egy Vezérlőt a listából és hagyja jóvá az OK gomb megnyomásával. 2 Az Automatikus kiegyenlítés képernyőn válassza ki az Aktív beállítást és nyomja meg az OK gombot. Az automatikus kiegyenlítés funkciót ezzel bekapcsolta. Ha az automatikus kiegyenlítés funkciót használja, az elosztón az összes kiegyenlítő szelepet teljesen ki kell nyitni Helyiség ellenőrzése (csak az I-76 interfésszel) A helyiség ellenőrzése funkció azt ellenőrzi, hogy a helyiségek és termosztátok összerendelése helyes-e. Legjobban éjszaka használható, amikor a napsütés és a konyhai berendezések, stb. hatása minimális. Csak akkor működik, ha van hőigény és a fűtés működik. Beállíthatja, mely helyiségek vegyenek részt az ellenőrzésben. A helyiség ellenőrzés elindításához az Uponor I-75/76 interfészt Telepítő hozzáférési szintre kell állítani: 1 Az Uponor képernyőn válassza ki a következő menüpontokat: Főmenü > Beállítások > Rendszerparaméterek > Helyiségek ellenőrzése. 2 A Helyiségek ellenőrzése képernyőn válassza ki a Helyiségek ellenőrzésének indítása/leállítása menüpontot és nyomja meg az OK gombot. 3 Az újabb Helyiségek ellenőrzése képernyőn a Helyiségek ellenőrzése funkció elindítható és leállítható. Az OK gomb megnyomásával hagyja jóvá a kiválasztást. 3 Válassza ki a megkerülésre használandó helyiséget

29 5.17 Előremenő ág vizsgálata (csak I-76 interfésznél) Az előremenő ág vizsgálata egy kisegítő funkció, amely az Uponor I interfészen bekapcsolható. Figyeli a rendszer működését és riasztást ad, ha a rendszer teljesítménye túl nagy, vagy túl kicsi. A túl kicsi teljesítmény azt jelenti, hogy a rendszer egy vagy több zónában nem éri el az alapértéket. Ezt okozhatja az előremenő víz alacsony hőmérséklete, vagy a szivattyú elégtelen teljesítménye. Ennek ellenkezőjét, a túl nagy teljesítményt a túl magas előremenő hőfok okozza. Az előremenő ág vizsgálata képernyő megjelenítéséhez: 1 Az Uponor képernyőn válassza ki a következőket: Főmenü> Beállítások> Rendszerparaméterek > Előremenő ág vizsgálata. 2 Az Előremenő ág vizsgálata képernyőn válassza ki az Aktiválás beállítást és nyomja meg az OK gombot Opció: kényelmi beállítás (csak I-76 interfésznél) A kényelmi beállítás funkcióval a kiválasztott helyiségek nagyobb komfortja érdekében többletfűtést kapnak. Ez azt jelenti, hogy a helyiséget fűtjük akkor is, ha a hőmérséklet már az alapérték fölött van. Ez meggátolja, hogy a padló kihűljön, ha tűzhelyet használunk. Ne feledje, hogy ezt a szolgáltatást szelektíven kell alkalmazni a fölösleges energiafelhasználás megelőzése érdekében. A kényelmi beállítás bekapcsolásához: 1 Az Uponor képernyőn válassza ki a következőket: Főmenü> Beállítások> Helyiségek> Kényelmi beállítás. 2 Válassza ki a Vezérlőt a Vezérlők listája képernyőn és nyomja meg az OK gombot. 3 Válassza ki a helyiséget, amelyre a kényelmi beállítást alkalmazni kívánja és nyomja meg az OK gombot. 4 A és gombokkal állítsa be a komfort százalékot. 5 Az OK gomb megnyomásával hagyja jóvá a kiválasztást

30 6. Hibakeresés Az alábbi táblázatban a telepítés utáni hibakeresést írjuk le. Hiba Jelenség Okok Megoldások A rendszer nem indul Az Uponor C55/56 vezérlő Tápfeszültség LED-je nem világít Nincs feszültség Ellenőrizze, hogy a vezérlő csatlakozik-e a váltóáramú hálózatra és a 230 V-os bekötés megfelelő-e Helyezze át az antennát Ha a probléma továbbra is fennáll, kérjen segítséget a telepítőtől a rádiókapcsolat ellenőrzésében és átjátszó kipróbálásában Rossz rádióvétel Ismétlődő rádióriasztások Az antennát fémdoboz belsejébe, vagy más árnyékoló tárgyhoz túl közel telepítette Az épület felépítése nem kedvez a rádiókapcsolatnak A termosztátok nem regisztrálhatók Az Uponor C-55/56 vezérlő csatorna LED-jei tovább villognak Az antenna elhelyezése hibás Ellenőrizze a vezetékeket és az antenna csatlakozását 6.1 A vezérlő alaphelyzetbe állítása Ha problémák vannak, például a csatornák bejegyzése hibás, állítsa alaphelyzetbe a vezérlőt. Az alábbi ábrán az Uponor C-55/56 vezérlő alaphelyzetbe állító gombjának elhelyezkedése látható. Egy csatorna regisztrációjának törléséhez: 1 Nyomja meg a Teszt gombot. A teszt és a regisztrált termosztátokhoz tartozó LED-ek kigyulladnak. 2 Válassza ki a törölni kívánt csatornát és tartsa megnyomva a gombját, míg a LED villog, majd kialszik. 3 A Teszt gomb megnyomásával befejezheti a bejegyzést. A teszt LED kialszik. 6.3 Az Uponor I-75/76 interfész alaphelyzetbe állítása Ha az Uponor I-75/76 interfész nem az elvárásoknak megfelelően működik, állítsa alaphelyzetbe az eszközt az alábbi ábrán látható gombbal. Az Uponor C-55/56 vezérlő alaphelyzetbe állításához: 1 Tartsa megnyomva a Teszt gombot, amíg a teszt LED villog és a tápfeszültség LED kivételével az összes többi LED kialszik. Ezzel minden paramétert törölt. 2 A vezérlő alaphelyzetbe állítása után a telepítést és regisztrálást újra el kell végezni. 6.2 Csatornák bejegyzésének törlése a vezérlőből Ha egy csatornát helytelenül regisztrált, az alábbi ábra szerint lehetséges a regisztráció törlése. Az Uponor I-75/76 interfész alaphelyzetbe állításához: 1 Óvatosan nyomja meg az Alaphelyzetbe állítás gombot. 2 Ez törli az idő és dátum beállítást. A termosztátokat nem szükséges újra regisztrálni

31 7. Az Uponor C-55/56 vezérlő üzemeltetése Ha a rendszerhez nem csatlakozik Uponor I-75/76 interfész, akkor az Uponor javasolja, hogy rendszeresen nyissa fel a vezérlő fedelét és ellenőrizze a riasztásokat. A vezérlő LED-je az általános riasztások esetén folyamatosan villog, tehát azt kell meghatározni, melyik termosztát adja a riasztást. 7.1 A vezérlő normál üzemmódja Normál működés esetén a vezérlő tápfeszültség LED-je világít. Ha nincs fűtési vagy hűtési igény, egyik csatorna LED sem világít. A LED-ek akkor világítanak, amikor a hozzájuk tartozó állásszabályozókat a rendszer működteti. Egyidejűleg legfeljebb hat állásszabályozó nyitása lehet folyamatban. Egymás után nyitnak ki. A hetedik és a többi állásszabályozó LED-jei addig villognak, míg várnak az előző állásszabályozók teljes kinyitására. A vezérlő LED-jei Az alábbi ábrán a vezérlő LED-jeinek elhelyezkedése látható. 1 2 Az alábbi táblázatban a vezérlő LED-jeinek állapotát írjuk le. LED Tápfeszültség LED Állapot A vezérlő tápfeszültség LED-je mindig világít, és akkor villog, ha valamilyen probléma lép fel, például: Megszűnik a rádiókapcsolat egy termosztáttal 3 óránál hosszabb időre Egy termosztát elemei lemerültek Egy állásszabályozó rövidzárba kerül Fedélnyitás riasztás (T-54 közösségi termosztátnál) Csatornák LED-jei Világít állásszabályozó bekapcsolva Másodpercenként villog termosztát regisztrációjára vár Másodpercenként kettőt villog Riasztás Két másodpercenként egyet villog állásszabályozó bekapcsolására vár 3 Villogó váltóáramú tápfeszültség LED Nem ég nincs fűtési vagy hűtési igény A villogó váltóáramú tápfeszültség LED riasztást vagy hibaüzenetet jelez. Automatikus járatás funkció Az alábbi listában az ábrán számozott tételeket soroljuk fel. Tétel Leírás 1 Teszt nyomógomb és LED 2 Tápfeszültség LED 3 Csatorna LED-ek Az Uponor C-55/56 vezérlő automatikus járatási funkcióval rendelkezik, amelynek végrehajtása hetenként egyszer történik. A járatás a hosszú ideig nem működtetett szivattyúk és állásszabályozók beszorulásának megelőzésére szolgál. Ha a rendszerben van I-75/76 interfész, a járatási funkció bármikor használható. A vezérlő tisztítása Az Uponor C-55/56 vezérlő tisztítására használjon száraz, puha rongyot. STOP Ne használjon mosószert vagy más folyadékot

32 8. Uponor termosztátok üzemeltetése Elemek a termosztátokhoz Minden termosztát típus két darab 1,5 V-os AAA méretű alkáli elemmel működik. Győződjön meg róla, hogy az elemeket helyesen tette bele a termosztátokba. A hőmérséklet formátumának módosítása A hőmérséklet formátumának átállításához Celsius vagy Fahrenheit fokra: 1 Tartsa egyszerre megnyomva a + és - gombokat, míg megjelenik a SEL menü. A termosztátok tisztítása A termosztátok tisztítására használjon száraz, puha rongyot. 2 A + vagy - gombok megnyomásával módosítsa a hőmérséklet formátumát ( C vagy F) és várjon, míg a termosztát visszaáll az eredeti állapotra. STOP Ne használjon mosószert vagy más folyadékot. 8.1 Az Uponor T-75 kijelzős termosztát üzemeltetése A termosztát normál üzemmódban a helyiség hőmérsékletét mutatja az alábbi ábra szerint. Az alábbi listában az ábrán számozott tételeket soroljuk fel. Tétel Leírás 1 LCD kijelző LCD kijelző A kezdő képernyőn a helyiség hőmérséklete látható 2 Hőmérsékletérzékelő a kültéri hőmérséklethez 3 + és - gombok a hőmérséklet beállításához. Az újabb termosztátokon a regisztráló gombok Hőmérséklet beállítása A hőmérsékletet a termosztát + és - gombjaival állíthatja be. Ha a hőmérséklet alapértékét vissza kívánja állítani az eredeti 22.0 C alapértékre óvatosan nyomja meg egyszerre a + és - gombokat. A hőmérséklet alapértékének módosításához: 1 Nyomja meg a + vagy - gombot. A kijelzőn az alapérték ikonja és értéke látható. 2 A + vagy - gombok megnyomásával módosítsa az alapértéket: A C skálán a beállítás 0,5 C-os lépésekben történik. A F skálán a beállítás 1 F-s lépésekben történik. 3 Várjon, míg a kijelzőn a rádiós adatátvitel ikonja látható annak jeleként, hogy az alapérték megváltozott, és a kijelző visszatér alaphelyzetbe. Minimum/maximum hőmérséklet beállítása A termosztátok minimális és maximális hőmérsékletei (5 C és 35 C) rögzítettek és csak akkor módosíthatók, ha a rendszerben van I-75/76 interfész. Elemcsere A termosztátok elemekkel működnek. Ha a szimbólum megjelenik, cserélje ki az elemeket a termosztátban. Az alábbi ábrán látható, hogyan kell kinyitni a termosztátot. 4 A régi termosztát regisztráló gombja A T-75 kijelzős termosztát ikonjai Az alábbi listában az Uponor T-75 kijelzős termosztát ikonjait soroljuk fel. Ikon Leírás Hőmérséklet kijelzése menükkel és 0,1 pontossággal Az alapérték beállításakor látható Rádiós adatforgalom alatt látható A kijelző hőmérséklet formátuma Kimerülő félben lévő elem jelzése 32

33 8.2 Az Uponor T-55 termosztát üzemeltetése Normál üzemmódban a termosztát LED-je minden rádiós adatátvitelnél felvillan. Az alábbi ábrán a termosztát alkatrészei láthatók. Minimum/maximum hőmérséklet beállítása Az alábbi ábrán látható, hogyan kell beállítani a termosztát maximális és minimális hőmérsékleteit. Ha a rendszerben van Uponor I-75/76 interfész, akkor az összes maximum/minimum beállítás elvégezhető vele és az alábbi eljárásokra nincsen szükség Az alábbi listában az ábrán számozott tételeket soroljuk fel. Tétel Leírás 1 Helyiség hőmérsékletének alapértékét szabályozó tárcsa 2 Regisztráló gomb 3 Elemek 4 Rádiós adatátvitelt jelző LED 5 Kék kampó a minimális hőmérséklet beállításához 6 Piros kampó a maximális hőmérséklet beállításához A maximális és minimális hőmérsékletek beállításához: 1 Szerelje le a tárcsát egy csavarhúzóval 2 Állítsa be a helyiség kívánt minimális hőmérsékletét a kék kampóval. 3 Állítsa be a kívánt maximális hőmérsékletet a piros kampóval. Elemcsere A termosztátok elemekkel működnek. Ha egy fűtési vagy hűtési utasítás során a termosztát belsejében lévő piros LED kétszer felvillan, cserélje ki az elemeket. Az alábbi ábrán látható, hogyan kell kinyitni a termosztátot. Hőmérséklet beállítása A hőmérsékletet a termosztát vezérlőtárcsájával állíthatja be. Az alábbi ábrán látható, hogyan kell beállítani a termosztát hőmérsékleti alapértékét. A termosztát hőmérsékletének beállításához: Forgassa a tárcsát az óra járása szerinti irányba a hőmérséklet növeléséhez Forgassa a tárcsát az óra járásával ellenkező irányba a hőmérséklet csökkentéséhez 33 33

34 8.3 Uponor T-54 közösségi termosztát üzemeltetése Az Uponor T-54 közösségi termosztátban van egy kapcsoló, amely riasztást ad, ha a termosztát fedelét kinyitják. A riasztást rádión keresztül továbbítja, aminek hatására a tápfeszültség LED és az érintett csatorna LED-je villog. Normál üzemmódban a termosztát LED-je minden rádiós adatátvitelnél felvillan. A hőmérséklet alapértékének módosítása Az Uponor T-54 közösségi termosztát minimális és maximális hőmérséklet értékeit nem lehet módosítani az Uponor I-75/76 interfész nélkül. Az alábbi ábrán az látható, hogyan kell módosítani az Uponor T-54 közösségi termosztát hőmérsékleti alapértékét. Az alábbi ábrán az Uponor T-54 közösségi termosztát látható Az alábbi listában az ábrán számozott tételeket soroljuk fel. Tétel Leírás 1 A termosztát nyitócsavarja 2 A külső érzékelő csatlakozója (polaritás-független) 3 Elemek 4 Alapérték beállító potenciométer 5 Beállító kapcsolók Az Uponor T-54 közösségi termosztát hőmérsékleti alapértékének módosításához: 1 Szerelje le a fedelet. 2 Állítsa be a kívánt hőmérsékletet a potenciométerrel. 3 Helyezze vissza és rögzítse a fedelet. Elemcsere Ha egy fűtési vagy hűtési utasítás során a termosztát belsejében lévő piros LED kétszer felvillan, cserélje ki az elemeket. Az alábbi ábrán látható, hogyan kell kinyitni a termosztátot. 6 Padlóérzékelő potenciométere 7 Regisztráló gomb 8 Rádiós adatátvitelt jelző LED STOP ÓVATOSAN! A termosztátokat a megfelelő működés érdekében bizonyos helyekre kell beépíteni. A termosztátok helyének megváltoztatása a hőmérséklet-szabályozás hibáját eredményezheti. 34

35 Padlóérzékelő beállítása Ha a rendszerben van padlóérzékelő, az Uponor T-54 közösségi termosztát fedele alatt található potenciométerrel beállíthatja a padlóérzékelő minimum, vagy maximum hőmérsékletét. Betonba vagy járólap alá ágyazva Függesztett fapadlóba szerelve A padlóérzékelő a helyiség hőmérsékletétől függetlenül korlátozza a padló maximális vagy minimális hőmérsékletét. A maximális hőmérsékleti korlát szolgálhatja például egy érzékeny padlóburkolat védelmét a magas hőmérsékletektől, ha a hőigény magas. Az Uponor T-54 közösségi termosztát padlóérzékelő beállításainak módosításához: 1 Állítsa be a kívánt hőmérsékletet a potenciométerrel. A kapcsolók beállításáról bővebb információt a 4.1 Opció: a T-54 közösségi termosztát csatlakoztatása külső érzékelőhöz szakaszban talál a 19. oldalon. Kültéri és külső érzékelők

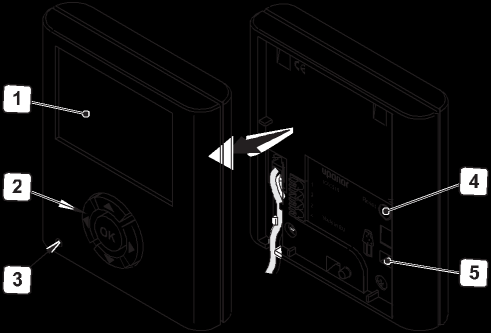

36 9. Az Uponor I-75/76 interfész üzemeltetése Az Uponor I-75/76 interfész beépítése az Uponor DEM rendszerbe a következőket biztosítja: 9.2 Az I-75/76 interfész fő képernyője A padlófűtés rendszer központi irányítása A rendszer beállításainak gyors megjelenítése és módosítása Az alábbi ábrán az Uponor I-75/76 interfész külseje és belseje látható. Az alábbi listában az Uponor fő képernyő ikonjait írjuk le: Ikon Leírás Vakáció üzemmód riasztás/hibaüzenet Hőmérséklet alapértéke Mért hőmérséklet Az alábbi listában az ábrán számozott tételeket soroljuk fel. Tétel Leírás 1 Képernyő 2 Navigációs gombok 3 Hibajelző 4 Alaphelyzetbe állítás gomb Padló hőmérséklet (ha van padlóérzékelő) Az elemek töltöttsége megfelelő Az elemek kimerültek, cserélje ki azokat Alapszintű hozzáférés (csak az I-76 interfésznél) Haladó hozzáférési szint (csak az I-76 interfésznél) Ha a rendszerben van kültéri érzékelővel felszerelt T-54 közösségi termosztát, akkor a kijelzőn a kültéri hőmérséklet látható. 5 Adathordozó csatlakozója 9.1 A navigációs gombok használata Az Uponor I-75/76 interfész előlapján lévő öt navigációs gombnak az alábbi táblázat szerinti kettős funkciója van. Gomb Funkciók Megjeleníti a következő menüt vagy Továbbléptet a következő mezőre Az előző menüt jeleníti meg. Benyomva tartásával a menü képernyőn a fő Uponor képernyő jelenik meg vagy Visszalép az előző mezőre. Egy sorral feljebb léptet vagy növeli az értéket Egy sorral lejjebb léptet vagy csökkenti az értéket 9.3 Az I-75/76 interfész főmenüje Az alábbi listában a példa számozott tételeit soroljuk fel. Tétel Leírás 1 A felső szalagon a menü fejléce olvasható 2 Információs zóna: a kiválasztott sort kiemeli 3 Görgetősor Megjeleníti a következő képernyőt vagy kiválasztás jóváhagyása; megjeleníti az aktuális menüt A háttér megvilágítás bekapcsolásához nyomja meg bármelyik navigációs gombot. Az OK gomb megnyomásával a főmenüre léptethet. 36

37 9.4 A menü elérése és használata A menüből a helyiség információk eléréséhez: 1 Nyomja meg az OK navigációs gombot a Főmenü megjelenítéséhez. 2 Válassza ki az Információ menüpontot és nyomja meg az OK gombot. Megjelenik az információs menü. 3 Válassza ki a Helyiségek menüpontot és nyomja meg az OK gombot. A helyiségek listája jelenik meg. 4 Válassza ki a kívánt helyiséget és nyomja meg az OK gombot. A kiválasztott helyiség adatai láthatók. 5 Jelenítse meg a kívánt információt a navigációs gombok segítségével. A és gombokkal az előző/következő képernyőre léphet. A és gombokkal az előző/következő termosztátra léphet. Az OK gomb megnyomásával visszaléptethet a helyiség listára. 9.5 Hozzáférési szint kiválasztása Az üzemeltetéshez két hozzáférési szint állítható be: Az Alapszint lehetővé teszi a főbb információk megtekintését, de a beállítások nem módosíthatók. Az alapszint a közösségi helyiségekben, vagy bérbe adott lakásokban használható. A Haladó szint lehetővé teszi a beállítások megtekintését és módosítását is. A hozzáférési szint kiválasztásához: 1 Az Uponor képernyőn válassza ki a következő menüpontokat: Főmenü > Beállítások > Rendszerparaméterek > Hozzáférési szint. 2 Válassza ki az Alap vagy Haladó beállítást és nyomja meg az OK gombot. Ha át kíván kapcsolni Alap és Haladó szint között, az Uponor képernyőn tartsa megnyomva egyszerre a és gombokat, míg a Haladó képernyő megjelenik. Válassza ki a Haladó beállítást és az OK gomb megnyomásával kapcsolja a rendszert haladó szintre. 9.6 Helyiség információk megjelenítése A helyiség nevének elején található számjegyek jelentése: 1. számjegy vezérlő száma (1, 2, 3). 2. és 3. számjegyek az adott termosztát által vezérelt első csatorna száma (01, 02, 03, és így tovább). Ha egy termosztát több csatornát vezérel, csak a legalacsonyabb csatornaszám látható. A helyiségek adatainak megjelenítéséhez: 1 Az Uponor képernyőn válassza ki a következő menüpontokat: Főmenü > Információk > Helyiségek. 2 Válassza ki a kívánt helyiséget és nyomja meg az OK gombot. az alábbi minta képernyőkön láthatók szerint. A hőmérsékleti ikonok jelentése Ikon Használatának leírása Minta képernyő Ha a termosztáton beállított hőmérséklet kívül esik a helyiségre Megengedett hőmérséklet-tartományon, alapértékként a hőmérséklet határértéke látható. A mért hőmérséklet 21,2 C. Hőmérséklet beállítás a helyiségre ECO üzemmódban. (Az aktuális beállítás 19 C). Az aktuális állapot lehetséges értékei: COMF: Kényelmi üzemmód. ECO: Takarékos üzemmód. Ez a képernyő akkor látható, ha a helyiségben van padlóérzékelő. A padló hőmérséklete 23 C. Max és Min - A minimális és maximális padlóhőmérséklet alapértéke látható. 9.7 Elemek és adatátvitel állapotának megjelenítése Az elemek és adatátvitel állapotának megjelenítéséhez: Ikon Használatának leírása Minta képernyő Elem: az elemek töltöttsége megfelelő. Jel: a termosztát és az antenna rádiófrekvenciás jele megfelelő. Elem: az elemek kimerültek. Jel: a termosztát, vagy az antenna rádiófrekvenciás jele gyenge vagy hibás. 37

38 9.8 Szobatermosztát állapotának megjelenítése Egy helyiséghez tartozó termosztát és állásszabályozó állapotának megjelenítéséhez: Ikon Használatának leírása Minta képernyő Igény Igen: a termosztát fűtést (vagy hűtést) igényel. Nem: a termosztát jelzése szerint a helyiség hőmérséklete megfelelő. Áll.sz. Nyitva: az állásszabályozók bekapcsolva és vagy nyitva vannak, vagy éppen nyitnak. Zárva: az állásszabályozók kikapcsolva és zárva vannak (vagy éppen záródnak). Min. Max. A helyiség hőmérséklet alapértékének minimuma 20 C. A helyiség hőmérséklet alapértékének maximuma 26 C. A vakáció üzemmód bekapcsolásához: 1 Az Uponor képernyőn válassza ki a következő menüpontokat: Főmenü > Vakáció üzemmód > Vakáció üzemmód bekapcsolása. 2 Állítsa be a vakáció üzemmód bekapcsolásának napját és idejét és nyomja meg az OK gombot. 3 Állítsa be a vakáció üzemmód kikapcsolásának napját és idejét és nyomja meg az OK gombot. 4 Állítsa be a vakáció időszak hőmérsékleti alapértékét és nyomja meg az OK gombot. A fő képernyőn az ikon azt jelzi, hogy a rendszer vakáció üzemmódban van. A vakáció üzemmód kikapcsolásához: 1 Az Uponor képernyőn válassza ki a következő menüpontokat: Főmenü > Vakáció üzemmód > Vakáció üzemmód kikapcsolása. 2 Válassza ki az Igen beállítást és nyomja meg az OK gombot. 9.9 Fűtés vagy hűtés üzemmód kiválasztása Fűtés vagy hűtés üzemmód kiválasztásához: Rendszer állapot Az egész rendszer fűtés vagy hűtés üzemmódba van kapcsolva. Helyiség hűtése A helyiség hűtése Bekapcsolva: engedélyezett. Kikapcsolva: A helyiség hűtése nem engedélyezett Vakáció üzemmód használata A vakáció üzemmóddal az összes helyiség hőmérsékletét együtt csökkentheti egy megadott időszakban. A termosztátok beállításait ebben az időszakban a rendszer figyelmen kívül hagyja. A csökkentett vakáció alapérték az összes telepített szobatermosztátra érvényes. A beállítási tartomány 5 és 35 C közötti. A termosztátok minimum és maximum hőmérséklet határértékeinek prioritása van a vakáció üzemmóddal szemben. Például ha egy szobatermosztát minimum/maximum hőmérséklet tartománya 20 C és 25 C közötti, a vakáció üzemmód hőmérséklete pedig 15 C az összes helyiségre, akkor ennek a helyiségnek a hőmérséklete nem csökken 20 C alá. A padlóérzékelős termosztát beállításoknak prioritása van a vakáció üzemmód maximum és minimum beállításaival szemben Helyiségek elnevezése A helyiség nevének elején található számjegyek jelentése: 1. számjegy vezérlő száma (1, 2, 3). 2 és 3. számjegyek az adott termosztát által vezérelt első csatorna száma (01, 02, 03, és így tovább). Ha egy termosztát több csatornát vezérel, csak a legalacsonyabb csatornaszám látható. Egy helyiség elnevezéséhez: 4 Az Uponor képernyőn válassza ki a következő menüpontokat: Főmenü > Beállítások > Helyiségek > Helyiségek elnevezése. 2 Válassza ki a kívánt vezérlőt (ha egynél több vezérlő van a rendszerben) és nyomja meg az OK gombot. 3 Válassza ki a kívánt helyiséget, vagy termosztátot és nyomja meg az OK gombot. 4 Válassza ki a listából a helyiség elnevezését és nyomja meg az OK gombot. 38

39 Minimum/maximum hőmérséklet beállítása Példa: Ha a termosztát hőmérsékleti alapértékének beállítása 5 C, a hőmérséklet nem csökken 12 C alá, mert a helyiség minimális és maximális hőmérsékleti határértékeinek beállítása 12, illetve 26 C. A maximális és minimális hőmérséklet beállításához: 1 Az Uponor képernyőn válassza ki a következő menüpontokat: Főmenü > Beállítások > Helyiségek > Min/Max hőmérséklet. 2 Válassza ki a kívánt vezérlőt, vagy a Mind beállítást az összes vezérlő összes helyiségéhez és nyomja meg az OK gombot. A Mind beállítás kiválasztásával az összes helyiségre ugyanazt a minimum és maximum hőmérséklet értéket alkalmazza. 3 Válasszon ki egy termosztátot vagy helyiséget és nyomja meg az OK gombot. 4 Állítsa be a hőmérsékletet a és gombokkal növelheti és csökkentheti az értéket. A és gombokkal kapcsolhat át minimum és maximum érték között. Nyomja meg az OK gombot Hűtés letiltása Ezzel a beállítással egyes helyiségeket, például fürdőszobát vagy garázst kizárhat a hűtés üzemmódból. Ez a menü csak akkor látható, ha a telepítés során a hűtés üzemmódot bekapcsolta A hűtés letiltásához: 1 Az Uponor képernyőn válassza ki a következő menüpontokat: Főmenü > Beállítások > Helyiségek > Hűtés letiltása. 2 Válassza ki a vezérlőt (ha egynél több vezérlő van a rendszerben) és nyomja meg az OK gombot. 3 Válasszon ki egy termosztátot vagy helyiséget és nyomja meg az OK gombot Hőmérséklet mértékegységének beállítása A hőmérséklet mértékegységének beállításához: 1 Az Uponor képernyőn válassza ki a következő menüpontokat: Főmenü > Beállítások > Rendszerparaméterek > Hőmérséklet mértékegysége. 2 Válassza ki a C vagy F beállítást és nyomja meg az OK gombot Dátum és idő beállítása A dátum és idő beállításához: 1 Az Uponor képernyőn válassza ki a következő menüpontokat: Főmenü > Beállítások > Rendszerparaméterek > Óra beállítások > Dátum és idő beállítása. A mezők között a és gombokkal léptethet. Az értékeket a és gombokkal módosíthatja. 2 Állítsa be a dátumot és időt, majd nyomja meg az OK gombot. Idő formátumának beállítása Az idő formátumának beállításához: 1 Az Uponor képernyőn válassza ki a következő menüpontokat: Főmenü > Beállítások > Rendszerparaméterek > Óra beállítások > Idő formátuma. 2 Válasszon a 24 órás és a DE/DU beállítások közül, majd nyomja meg az OK gombot. Dátum formátumának beállítása A dátum formátumának beállításához: 1 Az Uponor képernyőn válassza ki a következő menüpontokat: Főmenü > Beállítások > Rendszerparaméterek > Óra beállítások > Dátum formátuma. 2 Válassza ki a formátumot és nyomja meg az OK gombot. 4 A helyiség (vagy az összes helyiség) hűtésének letiltásához válassza ki az Igen beállítást és nyomja meg az OK gombot. 39

40 Nyári időszámítás automatikus beállítása A Közép-Európai időzónában a 2000/84/EC Európai irányelvnek megfelelően történik az automatikus időállítás. A déli félteke országaiban a befejezés dátuma a naptári évben megelőzi a kezdés dátumát. A nyári időszámítás automatikus beállításához: 1 Az Uponor képernyőn válassza ki a következő menüpontokat: Főmenü > Beállítások > Rendszerparaméterek > Óra beállítások > Nyári időszámítás automatikus beállítása. 2 Válassza ki a kívánt beállítást és nyomja meg az OK gombot. ECO beállítások szerkesztése Módosítások után a beállításokat nem lehet visszaállítani eredeti értékükre, csak újabb módosítással. Először módosítsa a beállításokat, majd határozza meg az egyes beállításokhoz rendelt termosztátokat. ECO beállítások szerkesztéséhez: 1 Az Uponor képernyőn válassza ki a következő menüpontokat: Főmenü > Beállítások > ECO beállítások szerkesztése. 2 Válassza ki a módosítandó ECO beállítást és nyomja meg az OK gombot. 3 Rögzített dátumok esetén a dátumok manuálisan beállíthatók. Írja be a nyári időszámítás Kezdési és Befejezési dátumát, majd nyomja meg az OK gombot Takarékos (ECO) üzemmód használata Az ECO üzemmód energia megtakarítását célozza. Fűtés során az ECO üzemmód a beállított időszakban csökkenti a helyiségek hőmérsékletét. Hűtés során növeli a hőmérsékletet. A hét minden napján egyedi ECO beállításokat alkalmazhat a termosztátokban. Az ECO beállítás öt különböző idő/hőmérséklet beállítást tesz lehetővé. Nevük alkalmazásuk céljára utal. Minden beállítás módosítható. Áramkimaradás esetén a rendszer az összes egyedi beállítást megőrzi. A hűtési ECO beállítások csak akkor láthatók, ha a rendszerparaméterek menüben a hűtést engedélyezte és beállította. ECO beállítás ECO kikapcsolva ECO állandóan ECO éjszaka és napközben ECO egyedi beállítás ECO éjszaka Leírás Az ECO üzemmód bekapcsolva: Reggel 9:30-tól délután 2:30-ig. Az ECO üzemmód például bekapcsolva: Este 10:30-tól reggel 5:00-ig. Reggel 9:30-tól délután 2:30-ig. Az ECO üzemmód például bekapcsolva: Éjjel 0:30-tól reggel 5:30-ig. Déli 12:00-tól délután 5:30-ig. Az ECO üzemmód például bekapcsolva: Este 10:30-tól reggel 5:00-ig. Az Uponor R-56 távvezérlő modullal a kényelmi és ECO üzemmód közötti átkapcsolást mobiltelefonnal is vezérelheti. Módosítsa az ECO beállítást és az OK gomb megnyomásával hagyja jóvá a módosítást. 3 A beállítás módosításához a és gombokkal állítsa be az időpontot 30 perces lépésekben. A beállított időpont a beállítás neve felett látható. A Kényelmi üzemmódot a gomb megnyomásával kapcsolhatja be. Az ECO üzemmódot a gomb megnyomásával kapcsolhatja be. 4 Egy teljes időszak ugyanarra az üzemmódra történő beállításához: Vigye a kurzort az időszak kezdetére. Állítsa be a kezdési időpontos. Egy pillanatra nyomja meg a vagy a gombot. Vigye a kurzort az időszak végére. Tartsa benyomva a vagy gombot. A beállítás a kezdési időponttól a befejezési időpontig érvényes. 5 Módosítsa az ECO üzemmódban alkalmazandó hőmérséklet alapérték korrekciót, majd nyomja meg az OK gombot. 40

41 ECO beállítások alkalmazása Az ECO beállítások ellenőrzéséhez válassza ki az ellenőrzendő napokat a és gombokkal. A kijelölt program neve látható. Az ECO beállítások alkalmazásához: 1 Az Uponor képernyőn válassza ki a következő menüpontokat: Főmenü > Beállítások > Helyiségek > ECO beállítás alkalmazása. 2 Válassza ki a kívánt vezérlőt, vagy az összes vezérlőt (ha egynél több vezérlő van a rendszerben), és nyomja meg az OK gombot. 3 Válassza ki a kívánt helyiséget, vagy a Mind beállítást és nyomja meg az OK gombot. Ha a legtöbb helyiségben ugyanazt az ECO beállítást használja, alkalmazza a beállítást az összes helyiségre a Mind beállítás kiválasztásával. 4 Válassza ki a napot a és a gombokkal és egy pillanatra nyomja meg a gombot a kívánt napnál. Megjelenik az aktuális beállítás. Csak a szelepek járatása Csak a szelepek járatásához: 1 Az Uponor képernyőn válassza ki a következő menüpontokat: Főmenü > Beállítások > Rendszerparaméterek > Szelepek és szivattyú járatása > Csak szelepek járatása. 2 Állítsa be az 5-perces járatás napját és idejét és nyomja meg az OK gombot Kijelző háttérvilágításának beállítása A kijelző háttérvilágításának beállításához: 1 Az Uponor képernyőn válassza ki a következő menüpontokat: Főmenü > Beállítások > Rendszerparaméterek > Háttérvilágítás. 2 Válasszon a következő lehetőségek közül: Mindig bekapcsolva Leszabályozva (inaktivitás során) a kijelző fényerejét csökkenti. KI (inaktivitás során) a háttérvilágítás kikapcsolva. Nyomja meg az OK gombot. 5 Válassza ki az ECO üzemmódot a gomb megnyomásával. 6 Válassza ki a kívánt ECO beállítást és nyomja meg az OK gombot. Ismételje meg a beállítást minden napra Szelepek és szivattyúk járatása A rendszeres járatás megőrzi a szelepek és szivattyúk működőképességét. Hetente egy 5 perces bekapcsolás van beütemezve Szoftver verziószámának megjelenítése Az Uponor I-75/76 interfész szoftver verziószámának megjelenítéséhez: 1 Az Uponor képernyőn válassza ki a következő menüpontokat: Főmenü > Információk > Rendszer > Szoftver verzió. X.X.X szoftver verzió. (X.X.X) hardver verzió. Járatás törlése A járatás törléséhez: 1 Az Uponor képernyőn válassza ki a következő menüpontokat: Főmenü > Beállítások > Rendszerparaméterek > Szelepek és szivattyú járatása > Járatás törlése. 2 Válassza ki a Járatás törlése lehetőséget és nyomja meg az OK gombot. Szelepek és szivattyúk járatása A szelepek és szivattyúk együttes járatásához: 1 Az Uponor képernyőn válassza ki a következő menüpontokat: Főmenü > Beállítások > Rendszerparaméterek > Szelepek és szivattyú járatása > Szelepek és szivattyú járatása. 2 Állítsa be az 5 perces járatás napját és idejét és nyomja meg az OK gombot

42 10. Riasztások azonosítása Az I-75/76 interfész és a C-55/56 vezérlő tápfeszültség LEDjének villogása riasztást vagy hibaüzenetet jelez. Olvasatlan riasztás esetén az I-75/76 interfész egy riasztás ikont jelenít meg az Uponor képernyő jobb felső részén. Az ikon a riasztás olvasásakor eltűnik akkor is, ha a probléma továbbra is fennáll. Az I-75/76 interfész tápfeszültség LED-je villog, ha megoldatlan probléma van. Egy felkiáltó jel (!) jelzi, hogy a hiba még mindig fennáll és nincs elhárítva. A C-55/56 vezérlő tápfeszültség LED-je és az érintett csatornák LED-jei villognak, ha megoldatlan probléma van Riasztások megjelenítése A riasztások helyének megállapításához jelenítse meg a riasztás menüt. A riasztás lista megjelenítéséhez: 1 Az Uponor képernyőn válassza ki a következő menüpontokat: Főmenü > Információk > Riasztások > Összes riasztás. Az összes riasztás megjelenik egy listában. 2 Válassza ki a kívánt riasztást és nyomja meg az OK gombot. Ha a riasztás oka megszűnik, a kijelzőn a Megoldva felirat olvasható. Elem riasztás Elem riasztás azonosításához: 1 Az Uponor képernyőn válassza ki a következő menüpontokat: Főmenü > Információk > Riasztások > Elem riasztás. 2 Válassza ki a kívánt riasztást és nyomja meg az OK gombot. Az alábbi képernyő példákon egy nappali szoba termosztátjának elem riasztása látható. Fedél riasztás Az Uponor T-54 közösségi termosztát fedél riasztásának azonosításához: 1 Az Uponor képernyőn válassza ki a következő menüpontokat: Főmenü > Információk > Riasztások > Fedél riasztás. 2 Válassza ki a kívánt riasztást és nyomja meg az OK gombot. A riasztás azt jelzi, hogy a nappaliban az Uponor T-54 közösségi termosztát fedele nyitva van. Rövidzár riasztás Rövidzár riasztás azonosításához: A rendszer rövidzárat érzékel az 1.01 termosztát által vezérelt körben. Az állásszabályozók kivezetései rövidzárvédettek, tehát a rövidzár vagy a vezetékben, vagy az állásszabályozóban van. Nincs rádiójel A rádiójel kiesését jelző riasztás azonosításához: Az 1.02 jelű termosztát rádiójele megszűnt. Adatátviteli hiba Adatátviteli hiba azonosításához: Ebben a példában a 3. vezérlőnél van adatátviteli hiba. Ismeretlen hiba Ismeretlen eredetű hiba azonosításához: A rendszer ismeretlen eredetű hibát észlelt. A szobatermosztátban és az érzékelőben egyszerre cserélje az elemeket

43 11. Problémák és javasolt megoldásuk Az alábbi táblázatban az Uponor DEM rendszerben előfordulható hibákat és riasztásokat, valamint megoldásukat összegezzük. Probléma Jelenség Okok Megoldások Egyenetlen padlóhőmérséklet A helyiség túl hideg (hűtés üzemmódban túl meleg) Fűtés során a padló hőmérséklete rendellenesen változik hideg és meleg között A + vagy gomb megnyomásával jelenítse meg a termosztáton beállított hőmérséklet alapértéket Az I-75/76 interfészen a hőmérséklet alapértéke a helyiség információs menüjében látható. A termosztáton kijelzett hőmérséklet leesik a termosztát elmozdításával Nézze meg a telepítési jegyzőkönyben és a termosztát fedele alatt a vezérlő- és csatornaszámozást Kapcsolja adásra a termosztátot és figyelje meg, hogy a megfelelő LED villog-e A fehér jelzés nem látható az állásszabályozó jelzőablakában A helyiség információs menüjében kijelzett hőmérséklet alacsonyabb, mint a termosztáton beállított hőmérséklet Túl magas az előremenő víz hőfoka A termosztát beállítása túl alacsony A termosztátokat a külső hőforrások befolyásolhatják Az egyes helyiségek termosztátjainak regisztrációja hibás Ellenőrizze a kazánt és a söntöt Ha a rendszerben van I-75/76 interfész, futtassa rajta az előremenő ág vizsgálata tesztet Módosítsa a hőmérséklet alapértékét A maximum és minimum értékek beállításával védheti a rendszert a hibás hőmérséklet beállítások következményeitől Változtassa meg a termosztát helyét Helyezze át a termosztátot a megfelelő helyiségbe, vagy módosítsa a termosztát bejegyzését a C-55/56 vezérlőben Az állásszabályozó nem nyit Cserélje ki az állásszabályozót Helytelen minimum/ maximum határértékek Lépjen kapcsolatba a telepítővel Módosítsa a minimum/maximum határértékeket A helyiség információs menüjében ECO áll ECO üzemmód Módosítsa az ECO beállítást, vagy jelöljön ki másik beállítást a helyiséghez Helyiségben túl meleg van (hűtés esetén túl hideg) A padló hideg Az összes helyiség hideg (hűtés üzemmódban meleg) Az érintett fűtőkör meleg még jóval az utolsó fűtésigény után is Nincs fűtésigény a padlófűtés rendszerben A helyiséget egy másik hőforrás fűti Vakáció üzemmódban van A helyiségek információs menüjében ECO áll Egy termosztát gomb megnyomásával törölje az ECO időszak hátralevő részét Az állásszabályozó nem zár Lépjen kapcsolatba a telepítővel A szoba hőmérséklete megfelelő, de a padló hideg Az ikon látható az I-75/76 interfész kijelzőjén ECO üzemmód Ellenőrizze az állásszabályozó helyes beszerelését Cserélje ki az állásszabályozót Kapcsolja ki a vakáció üzemmódot Módosítsa az ECO beállítást, vagy jelöljön ki másik beállítást a helyiséghez Ellenőrizze a rendszer beállításait és az I-75/76 interfész üzemmódját A rendszer hűtés (fűtés) üzemmódban van A termosztát gombok megnyomásával törölje az ECO időszak hátralevő részét A külső eszköztől helyes bemenő jel szükséges 43

44 Probléma Jelenség Okok Megoldások Kellemetlen zaj hallatszik a szivattyúból minden hét ugyanazon napján ugyanabban az időben Rövidzár Nincs adatátvitel Adatátviteli hiba a vezérlők között Az I-75/76 interfészen rövidzár riasztás van A tápfeszültség LED és az érintett csatorna LED-je villog Adatátviteli hiba Nem kompatibilis szoftver verziók Adatátviteli hiba A 3. vezérlő nem látható Rövidzár egy csatlakoztatott állásszabályozóban Rövidzár az állásszabályozó csatlakozásánál A vezeték leszakadt vagy megsérült A vezérlők összekötő vezetékei hibásak, vagy hibás a vezérlők számozása (1, 2 és 3, egy szám kétszer van kiadva), a vezeték kihúzódott vagy megsérült Változtassa meg a szivattyú járatás időpontját Lépjen kapcsolatba a telepítővel Ellenőrizze az állásszabályozók vezetékeit; cserélje ki az állásszabályozót Lépjen kapcsolatba a telepítővel Ellenőrizze az I-75/76 interfész és a C-55/56 vezérlő összekötő vezetékét Cserélje ki a vezetéket Lépjen kapcsolatba a telepítővel Ellenőrizze az I-75/76 interfész és a C-55/56 vezérlő összekötő vezetékét Ellenőrizze a C-55/56 vezérlők beállításait Cserélje ki a vezetéket Lefagy az I-75/76 interfész kijelzője Gomb megnyomására Általános hiba Állítsa be az időt és a dátumot, minden más nem történik semmi paramétert ment a rendszer Állítsa alaphelyzetbe az I-75/76 interfészt 11.1 A T-75 kijelzős termosztát riasztásai és problémái Ha a vezérlő több, mint 3 órája vette az utolsó rádiójelet egy termosztáttól, riasztást küld. Az alábbi táblázatban az Uponor T-75 kijelzős termosztát lehetséges hibáit foglaljuk össze. Jelenség Okok Megoldások Elem ikon a kijelzőn A kijelző nem működik A termosztát elemei kimerültek Az elemek teljesen kimerültek, vagy nem megfelelő elemeket használ Cserélje ki az elemeket A rádióadás ikonja látható, de a jelek csak akkor vehetők, ha a termosztát közel van az antennához A +/- gombok megnyomásakor nem jelenik meg a rádióadás ikonja a kijelzőn Az elemek fordítva (helytelen polaritással) vannak betéve Az adó csökkentett jelerősséggel működik Új berendezések (pl. fém biztonsági ajtók) leárnyékolhatják a rádiójeleket az épületben Helyezze be az elemeket a megfelelő polaritással A hőmérsékleti alapérték változtatásával késztesse adásra a termosztátot Cserélje ki a termosztátot Próbáljon új helyet találni a termosztátnak és/vagy antennának, vagy ha lehetséges, az árnyékoló tárgynak A termosztát adója elromlott A hőmérsékleti alapérték változtatásával késztesse adásra a termosztátot Cserélje ki a termosztátot 44

45 11.2 A T-55 termosztát riasztásai és problémái Ha a vezérlő több mint 3 órája vette az utolsó rádiójelet egy termosztáttól, riasztást küld. Az alábbi táblázatban az Uponor T-55 termosztát lehetséges hibáit foglaljuk össze. Jelenség Okok Megoldások A LED kétszer felvillan A termosztát elemei kimerültek Elemcsere 11.3 A T-54 közösségi termosztát riasztásai és problémái Ha a vezérlő több mint 3 órája vette az utolsó rádiójelet egy termosztáttól, riasztást küld. Az alábbi táblázatban az Uponor T-54 közösségi termosztát lehetséges hibáit foglaljuk össze. Jelenség Okok Megoldások A tápfeszültség LED és a csatorna LED villog A termosztát fedelét kinyitották Ellenőrizze a termosztát beállításait és zárja vissza a fedelét A LED kétszer felvillan A termosztát elemei kimerültek Cserélje ki az elemeket 11.4 A C55/56 vezérlő riasztásai és problémái Ha a vezérlő több, mint 3 órája vette az utolsó rádiójelet egy termosztáttól, riasztást küld. Az alábbi táblázatban a C-55/56 vezérlő lehetséges hibáit foglaljuk össze. Jelenség Okok Megoldások A C-55/56 vezérlőn a tápfeszültség LED és a csatorna LED villog Riasztás az I-75/76 interfészben Az antenna elmozdult, vagy a vezetéke kihúzódott A termosztát elemei kimerültek Helyezze vissza az antennát a helyére, és dugja vissza a vezetékét Cserélje ki az elemeket Az I-75/76 interfészen a helyiség információban megjelenik az elem ikonja Rádiós riasztás az I-75/76 interfészben Az I-75/76 interfészen a helyiség információban megjelenik a rádió ikonja A C-55/56 vezérlőn a tápfeszültség LED és a termosztáthoz csatlakozó csatorna LED-je villog A termosztát nincs a megfelelő helyen Ha a hibát elhárítja, a termosztát kijelzőjén a helyiség hőmérséklete látható és az elem ikonja helyett a jelenik meg Csökkentse a távolságot a termosztát és a C-55/56 vezérlő között, vagy változtassa a termosztát helyét a helyiségen belül 11.5 Kapcsolat a telepítővel A telepítő elérhetőségi adatait a jelen útmutatóból kihajtható telepítési jegyzőkönyvben találja meg. A telepítővel való kapcsolatfelvétel előtt a következőket készítse elő: Telepítési jegyzőkönyv A padlófűtés rendszer rajzait (ha megvannak) A riasztások listáját, a dátumokkal és időpontokkal együtt 45

46 11.6 Instrukciók a telepítőnek Annak meghatározására, hogy a hibát a fűtőrendszer, vagy a DEM rendszer okozza-e, lazítsa meg az érintett helyiség állásszabályozóit az elosztón, várjon néhány percet és ellenőrizze, hogy a padlófűtés kör előremenő csöve felmelegszik-e. Ha a cső nem melegszik fel, a hiba a fűtőrendszerben van. Ha a cső felmelegszik, a hiba lehet a DEM rendszerben. A fűtőrendszer hibáját jelezheti, ha az elosztóban nem meleg a víz. Ellenőrizze a kazánt és a keringtető szivattyút. A jelen dokumentumban leírt eszközök nem mindig kompatibilisek az Uponor DEM rendszerek korábbi változataival Műszaki adatok Kábelek A vezérlő és az antenna közötti kábel A vezérlő és az interfész közötti kábel A vezérlő és az állásszabályozó közötti kábel A vezérlők közötti kábel A standard kábelhossz garantáltan mentes az EMC problémáktól 0,30 m 3 m 2 m 15 m A maximális kábelhossz garantáltan mentes az EMC problémáktól Vezeték méretek 25 m Vezérlő: 0,2 mm² - 1,5 mm² Antenna: Csatlakozódugó 20 m Vezérlő/interfész: 0,2 mm² - 1,5 mm² vagy csatlakozódugó 0,75 m 2 m Vezérlő: 0,2 mm² - 1,5 mm² 15 m 20 m Vezérlő: 0,2 mm² - 1,5 mm² A termosztát és a külső érzékelő közötti kábel A termosztát és a padlóérzékelő közötti kábel A kapcsolórelé és a vezérlés fűtés/hűtés bemenete közötti kábel A külső fűtés/hűtés vezérlés és a relé tekercse közötti kábel 5 m 5 m 0,6 mm² 4 m 4 m 0,75 mm² 2 m 20 m Vezérlő: 0,2 mm² - 1,5 mm² 10 m 100 méterig növelhető, de a telepítőnek ellenőriznie kell Relé: 1,0 mm² - 4,0 mm² Külső fűtés/hűtés vezérlő: a gyártó specifikációja szerinti Relé: 1,5 mm² - 4,0 mm² 46 46

47 12. Függelék 47

48 Haladó szintű hozzáférés Alapszintű hozzáférés Magyar Menü leírása Uponor I-76 interfész Főmenü Kültéri érzékelő nélkül Kültéri érzékelővel Információ vagy Helyiségek Helyiség lista 9.6 Riasztások 10.1 Elem riasztás Fedél riasztás Összes riasztás Riasztás lista törlése Rendszer Üzemmód Automatikus kiegyensúlyozás Padlóérzékelővel Előremenő ág vizsgálata Hozzáférési szint Szoftver verzió 9.19 Vakáció üzemmód 9.10 Vakáció mód bekapcs. Kapcsolja ki a vakáció üzemmódot Kezdő dátum Befejező dátum Vakáció mód hőm. (alapérték) Beállítások Helyiségek Ha egynél több vezérlőt használ Helyiség neve Vezérlők listája Helyiség lista Felhasználó írja be 9.11 Min/Maxhőmérséklet Vezérlők listája Helyiség lista Felhasználó írja be 9.12 Megkerülés Vezérlők listája Helyiség lista 5.18 Kényelmi üzemmód ECO beáll. Alkalm. Vezérlők listája Vezérlők listája Helyiség lista Felhasználó írja be 5.18 Helyiség lista Felhasználó írja be 9.16 Hűtés letiltása Vezérlők listája Helyiség lista Felhaszná ló írja be 9.13 Ha lehet hűtés ECO beáll. szerk. ECO beáll. lista Fűtés, hűtés és tart. módosítása

49 Telepítő szintű hozzáférés Magyar Menü leírása Rendszerparaméterek Uponor I-76 interfész Óra beállítások 9.15 Csak alapszintű hozzáférésnél Dátum és idő beállítása Felhasználó írja be Csak haladó szintű hozzáférésnél Idő formátuma 24 órás vagy de/du Csak az Uponor I-76 interfészre von. Csak telepítő szintű hozzáférésnél Dátum formátuma NN/HH/ÉÉÉÉ vagy NN Hhh ÉÉÉÉ vagy ÉÉÉÉ/HH/NN vagy ÉÉÉÉHhhNN Aut. nyári idősz. Európai időzóna be Fix dátumok Felhasználó írja be (Kezdet + vég) Nyári idősz. törlése Nyelv Felhasználó írja be 5.4 Szelep/szivattyú Járatás 9.17 Járatás törlése Szelep/szivattyú Járatás Felhasználó írja be (A hét napja és időpont) Hőmérséklet mértékegysége Háttérvilágítás Csak szelep járatás C vagy F Mindig bekapcsolva Felhasználó írja be (A hét napja és időpont) 9.14 vagy leszabályoz (inaktivitás során) vagy Naplózás üzemmód Részletes vagy hosszú távú 5.15 kikapcsolva (inaktivitás során) 9.18 Hozzáférési szint Alapszintű vagy haladó szintű 9.5 Előremenő ág vizsgálata Előremenő víz vizsgálata be 5.17 Aut. kiegyensúlyozás Aktív vagy Passzív 5.14 Helyiségellenőrzés Hűtés lehetséges Helyiségellenőrzés kezdete/vége 5.16 vagy 5.11 Aut. Fűtés/hűtés vagy Kényszerfűtés Kényszerhűtés Szivattyúvezérlés Közös vagy egyedi 5.8 Vezérlő azonosító Vez. azon. törlése vagy Vez. azon. beáll

50 Műszaki adatok Általános IP IP30 (IP: a termék aktív részeinek megérinthetlensége és a vízállóság foka) Környezet max. relatív páratartalma 95% max. 20 C-on CE jelölés Kisfeszültségű próbák EN * és EN *** EMC (elektromágneses EN és EN összeférhetőségi követelmények) próbái EN ERM (elektromágneses összeférhetőségi és rádiójel tartomány) próbák Jóváhagyások és tanúsítványok Termosztát KNX Konnex jóváhagyás és tanúsítvány Áramellátás Két db 1,5 V-os AAA alkáli elem Tápfeszültség 2,2-3,6 V Üzemi hőmérséklet: 0 C és +45 C között Tárolási hőmérséklet -10 C és +65 C között Rádiójel frekvenciája 868,3 MHz Adó jelkitöltési tényezője 1% Interfész CE jelölés Kisfeszültségű próbák EN és EN EMC próbák EN Tápfeszültség 11 V DC ±10% a vezérlőből Üzemi hőmérséklet 0 C és +55 C között Tárolási hőmérséklet Max. teljesítményfelvétel -20 C és +70 C között 1 W Antenna Vezérlő Tápfeszültség 11 V DC ±10% a vezérlőből Teljesítményfelvétel kisebb, mint 1 W Rádiójel frekvenciája 868,3 MHz Adó jelkitöltési tényezője 1% Vevő osztálya 2 CE jelölés Kisfeszültségű próbák EN * és EN ** EMC (elektromágneses összeférhetőség EN és EN EMC próbák EN Áramellátás 230 V AC +10/-15%, 50 Hz Üzemi hőmérséklet 0 C és +55 C között Tárolási hőmérséklet -20 C és +70 C között Max. teljesítményfelvétel 70 W Szivattyú relé kimenet 230 V AC +10/-15%, 250 V AC 2 μa max. Fűtés/hűtés bemenet Csak száraz kontaktus Szelep kimenetek 24 V DC ±10%, 436 ma max. az 1. és 2. kimenetekhez 24 V DC ±10%, 218 ma max. a kimenetekhez Hálózati csatlakozó 1 m kábel europlug csatlakozóval Szivattyú csatlakozás max. vezeték km. 1,5 mm² Fűtés/hűtés csatlakozás max. vezeték km. 1,5 mm² *) EN Automatikus elektromos vezérlőberendezések háztartási és hasonló célokra, 1. rész: Általános követelmények **) EN Automatikus elektromos vezérlőberendezések háztartási és hasonló célokra, 2-1. rész: Különleges követelmények az elektromos háztartási berendezések elektromos vezérléseire vonatkozóan **) EN Automatikus elektromos vezérlőberendezések háztartási és hasonló célokra, 2-9. rész: Különleges követelmények a hőmérséklet érzékelő vezérlésekre vonatkozóan Egész Európában használható 0682 Megfelelőségi nyilatkozat: Alábbiakban saját felelősségünkre kijelentjük, hogy a jelen utasítás olyan termékekre vonatkozik, amelyek az 1999 márciusi kiadású R&TTE 1999/5/CE irányelv minden alapvető követelményét kielégítik. 50

51 Tétel Leírás 1 Sorkapocs az antenna és az opcionális eszközök csatlakoztatásához 2 Uponor I-75/76 interfész RJ-9 csatlakozója nyomógombok és LED-ek a csatornák bejegyzéséhez 4 Teszt nyomógomb és LED 5 Gyorscsatlakozók az állásszabályozókhoz 6 Adathordozó csatlakozója 7 Tápfeszültség LED V 50 Hz-es váltóáramú csatlakozás és szivattyú vezérlő csatlakozás 51 51
