AQ2002 KÜLSŐHŐMÉRSÉKLETFÜGGŐ FŰTÉSSZABÁLYOZÓ JELLEMZŐK ALKALMAZÁS TERMÉKISMERTEŐ

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "AQ2002 KÜLSŐHŐMÉRSÉKLETFÜGGŐ FŰTÉSSZABÁLYOZÓ JELLEMZŐK ALKALMAZÁS TERMÉKISMERTEŐ"

Átírás

1 AQ2002 KÜLSŐHŐMÉRSÉKLETFÜGGŐ FŰTÉSSZABÁLYOZÓ TERMÉKISMERTEŐ ALKALMAZÁS AQ2002 Helyiséghőmérséklet érzékelő (opció) Az Aquatroll 2002 szabályozó egy- vagy kétkörös, alacsony nyomású, melegvíz-fűtőközegű fűtési rendszerek központi eleme. Önadaptáló fűtési-görbe beállítással, optimalizálási funkcióval, egy kazánnál. Háromjáratú motoros szelep és szivattyúk segítségével szabályozza a külsőhőmérséklet kompenzált kevert ill. direkt köri vizet és szelep és/vagy szivattyú segítségével a használati melegvizet. Kompatibilis érzékelők, távvezérlők és beavatkozók széles skálája egészíti ki a szabályzóegységet. JELLEMZŐK Digitális szabályozási technika, könnyen érthető analog telepítési beállításokkal Alacsony nyomású fűtési rendszerek külsőhőmérséklet-függő szabályozása Optimalizált fűtésindítás- és leállítás (opcionális helyiséghőmérséklet érzélkelővel) Két független fűtési görbe két fűtési körhöz A fűtési programban a komfort- és a takarék-fokozatok közötti kapcsolás-ra naponta max. hat alkalommal van lehetőség a hét minden napján eltérő időpontokban Optimalizált fűtésindítás- és leállítás opcionális helyiséghőmérséklet érzélkelővel) vagy gyorsított elindítás (helyiséghőmérséklet érzélkelő nélkül) -előállítás a hét minden napján akár egymástól eltérő programozással, max. 6 napi kapcsolással időprogram alternatív megoldásként használható a második kör programozásához Szabadságnapok programozása 1-99 napos időszakra dinamikus visszaszámlálás kijelzéssel Automatikus, csak -előállítás, szabadság vagy készenléti üzemmód LED jelzi az üzemmód-állapotot Szivattyú- és szelep kényszerműködtetés; leragadás elleni védelem nyári üzemmódban A csővezetékek, a melegvíz-tartály és az épület fagyvédelme (opcionális helyiséghőmérséklet érzékelővel Automatikus nyári üzemmód-átállás (a felhasználó állíthatja be) Lágy indítás a csővezetékek pattogásának elkerülése érdekében Szerviz-kapcsoló segíti a szerelő beüzemelési- és a technikus szervizelési munkáját Intelligens szivattyúszabályzás energiatakarékos szivattyú-túlfutással Gyárilag beállított felhasználói program Opcionális távvezérlő, mellyel a helyiség-hőmérséklet kérdezhető le, ill. változtatható meg, a komfort/takarék fokozatok között lehet választani és 3-órás komfortfokozat meghosszabbítás érhető el (a LED felgyullad) 1 EN0R8527R0

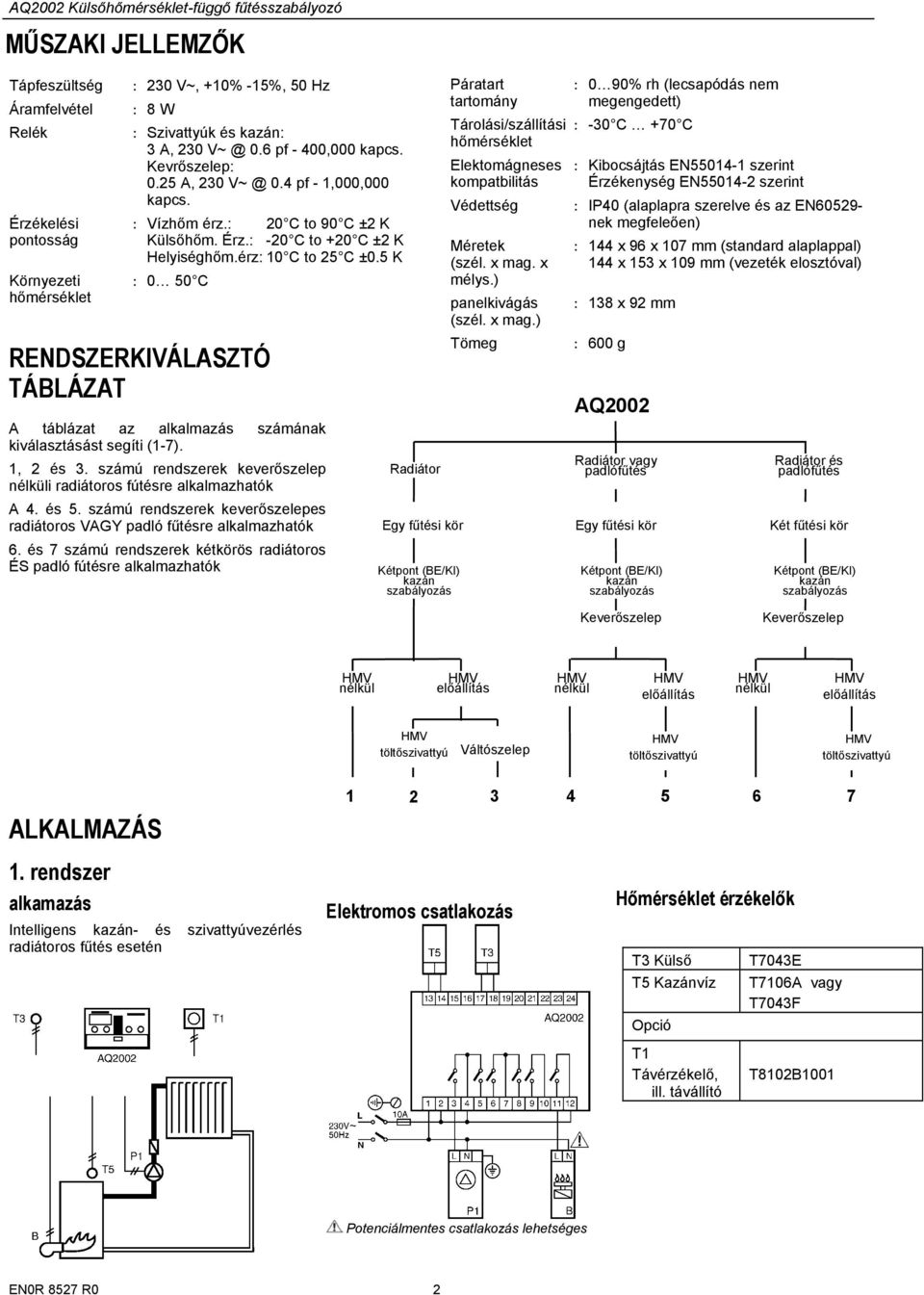

2 MŰSZAKI JELLEMZŐK Tápfeszültség Áramfelvétel Relék Érzékelési pontosság Környezeti hőmérséklet : 230 V~, +10% -15%, 50 Hz : 8 W : Szivattyúk és kazán: 3 A, pf - 400,000 kapcs. Kevrőszelep: 0.25 A, pf - 1,000,000 kapcs. : Vízhőm érz.: 20 C to 90 C ±2 K Külsőhőm. Érz.: -20 C to +20 C ±2 K Helyiséghőm.érz: 10 C to 25 C ±0.5 K : 0 50 C RENDSZERKIVÁLASZTÓ TÁBLÁZAT A táblázat az alkalmazás számának kiválasztásást segíti (1-7). 1, 2 és 3. számú rendszerek keverőszelep nélküli radiátoros fútésre alkalmazhatók A 4. és 5. számú rendszerek keverőszelepes radiátoros VAGY padló fűtésre alkalmazhatók 6. és 7 számú rendszerek kétkörös radiátoros ÉS padló fútésre alkalmazhatók Radiátor Egy fűtési kör Kétpont (BE/KI) kazán szabályozás Páratart tartomány Tárolási/szállítási hőmérséklet Elektomágneses kompatbilitás Védettség Méretek (szél. x mag. x mélys.) panelkivágás (szél. x mag.) Tömeg : 0 90% rh (lecsapódás nem megengedett) : -30 C +70 C : Kibocsájtás EN szerint Érzékenység EN szerint : IP40 (alaplapra szerelve és az EN nek megfeleően) : 144 x 96 x 107 mm (standard alaplappal) 144 x 153 x 109 mm (vezeték elosztóval) : 138 x 92 mm : 600 g AQ2002 Radiátor Radiator vagy or padlófűtés Underfloor Egy fűtési kör Kétpont (BE/KI) kazán szabályozás Radiátor és padlófűtés Két fűtési kör Kétpont (BE/KI) kazán szabályozás Keverőszelep Keverőszelep nélkül előállítás nélkül előállítás Without nélkül DHW előállítás töltőszivattyú Váltószelep töltőszivattyú töltőszivattyú ALKALMAZÁS 1. rendszer alkamazás Intelligens kazán- és szivattyúvezérlés radiátoros fűtés esetén T3 Külső T1 Távérzékelő, ill. távállító 6 7 T7106A vagy T7043F EN0R 8527 R0 2

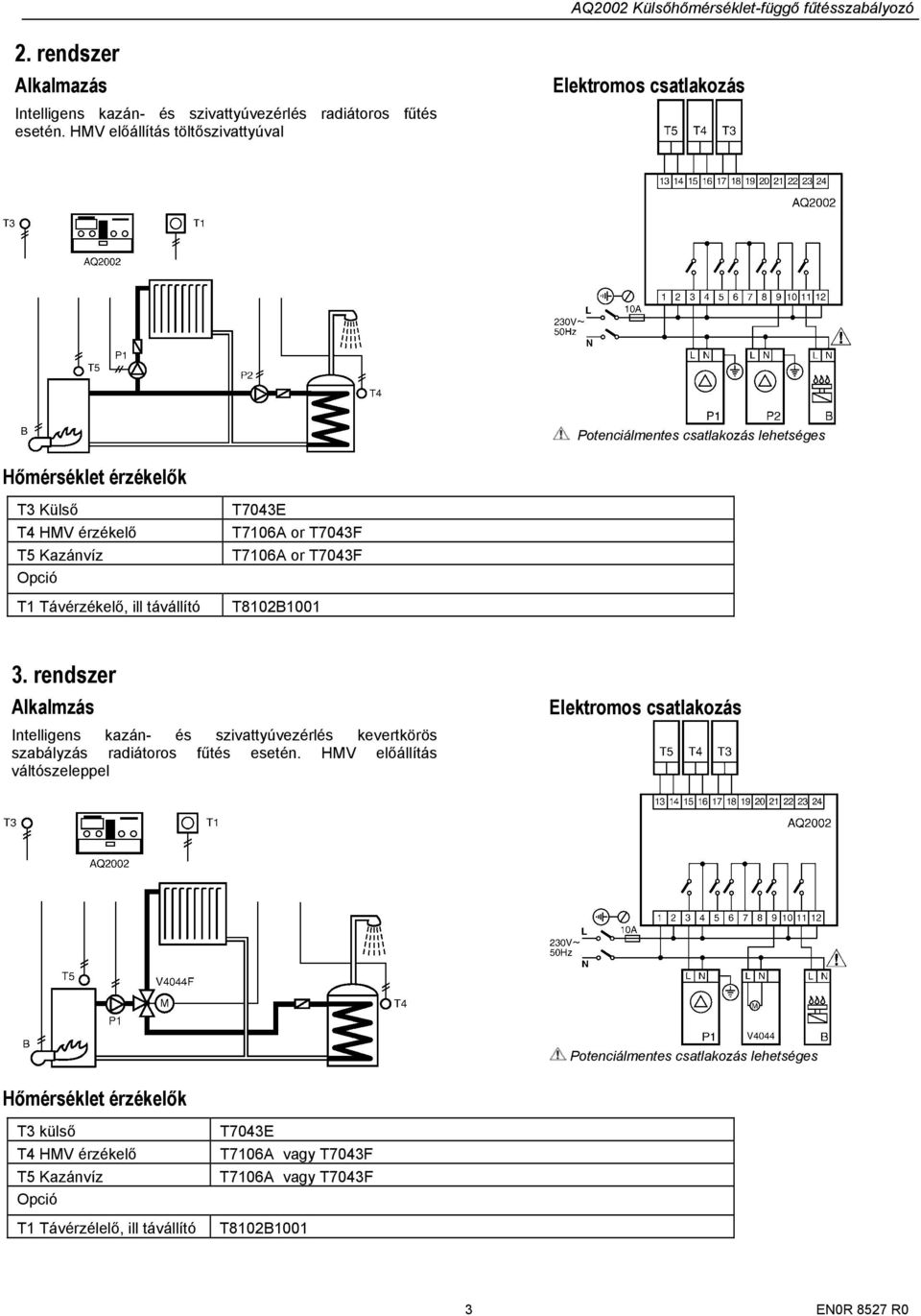

3 2. rendszer Intelligens kazán- és szivattyúvezérlés radiátoros fűtés esetén. előállítás töltőszivattyúval T3 Külső T4 érzékelő T1 Távérzékelő, ill távállító T7106A or T7043F T7106A or T7043F 3. rendszer Alkalmzás Intelligens kazán- és szivattyúvezérlés kevertkörös szabályzás radiátoros fűtés esetén. előállítás váltószeleppel T3 külső T4 érzékelő T1 Távérzélelő, ill távállító 3 EN0R 8527 R0

4 4. rendszer Intelligens kazán- és szivattyúvezérlés kevertkörös szabályzás radiátoros vagy padló fűtés esetén. Lehetséges kazánvezérlés nélküli kevertkörös szabályzás is. T2 Kevert kör T3 Külső hőmérséklet T1 Távérzékelő, ill távállító T7106A vagyt7043f 5. rendszer Intelligens kazán- és szivattyúvezérlés kevertkörös szabályzás radiátoros vagy padló fűtés esetén. előállítás töltőszivattyúval. T2 Kevert kör T3 Külső hőmérséklet T4 érzékelő T1 Távérzékelő, ill távállító EN0R 8527 R0 4

5 6.rendszer Két fűtési kör. Intelligens kazán- és szivattyúvezérlés kevertkörös szabályzás padló fűtés és direkt radiátoros fűtés esetén. T2 Kevert kör T3 Külső hőmérséklet T1 Távérzékelő, ill távállító 7. rendszer Két fűtési kör. Intelligens kazán- és szivattyúvezérlés kevertkörös szabályzás padló fűtés és direkt radiátoros fűtés esetén. előállítás töltőszivattyúval. Elekrtomos csatlakozás T2 Kevert kör T3 Külső hőmérséklet T4 érzékelő T1 Távérzékelő, ill távállító 5 EN0R 8527 R0

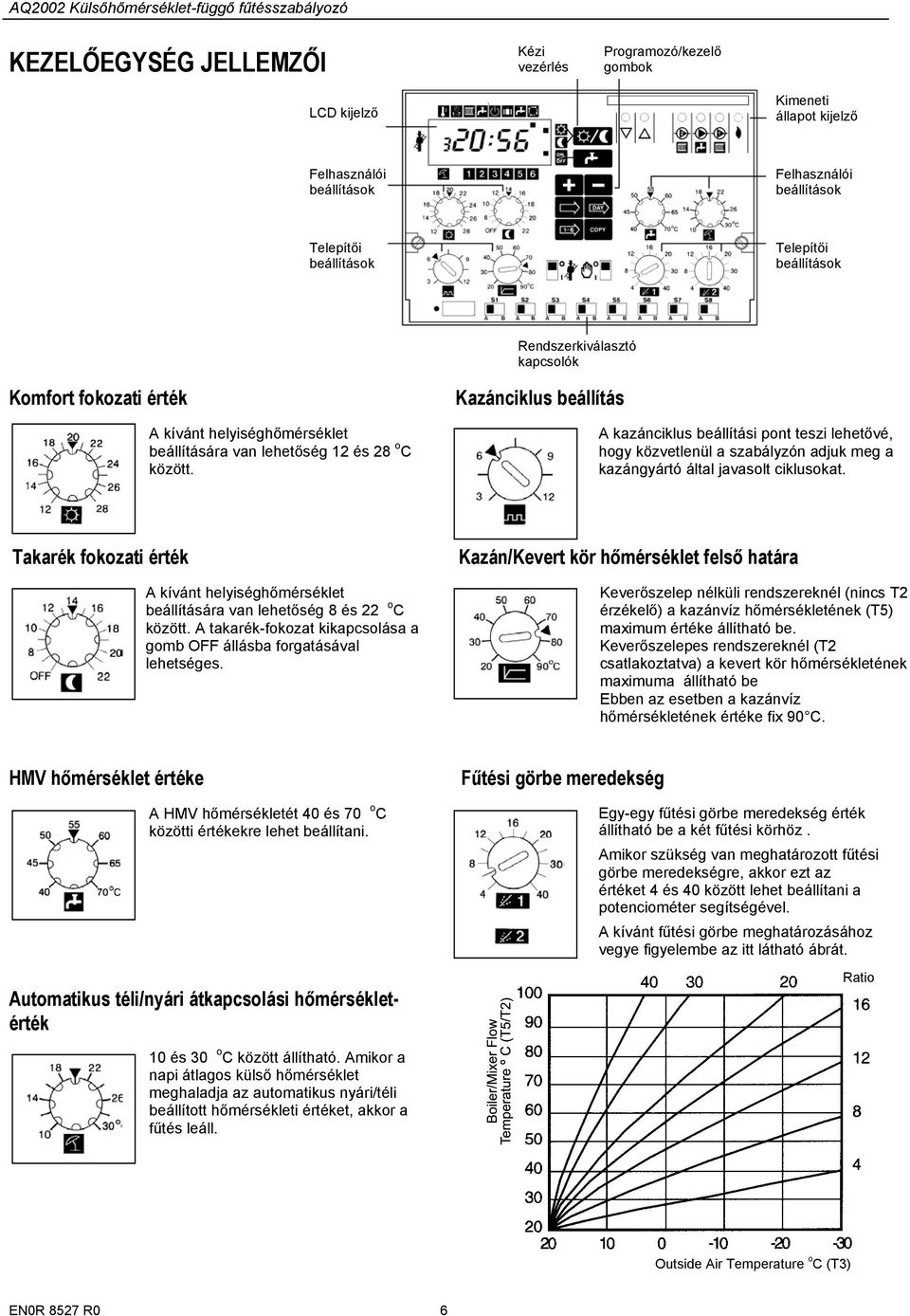

6 KEZELŐEGYSÉG JELLEMZŐI Kézi vezérlés Programozó/kezelő gombok LCD kijelző Kimeneti állapot kijelző Felhasználói beállítások Felhasználói beállítások Telepítői beállítások Telepítői beállítások Rendszerkiválasztó kapcsolók Komfort fokozati érték A kívánt helyiséghőmérséklet beállítására van lehetőség 12 és 28 o C között. Kazánciklus beállítás A kazánciklus beállítási pont teszi lehetővé, hogy közvetlenül a szabályzón adjuk meg a kazángyártó által javasolt ciklusokat. Takarék fokozati érték A kívánt helyiséghőmérséklet beállítására van lehetőség 8 és 22 o C között. A takarék-fokozat kikapcsolása a gomb OFF állásba forgatásával lehetséges. Kazán/Kevert kör hőmérséklet felső határa Keverőszelep nélküli rendszereknél (nincs T2 érzékelő) a kazánvíz hőmérsékletének (T5) maximum értéke állítható be. Keverőszelepes rendszereknél (T2 csatlakoztatva) a kevert kör hőmérsékletének maximuma állítható be Ebben az esetben a kazánvíz hőmérsékletének értéke fix 90 C. hőmérséklet értéke A hőmérsékletét 40 és 70 o C közötti értékekre lehet beállítani. Automatikus téli/nyári átkapcsolási hőmérsékletérték Fűtési görbe meredekség Egy-egy fűtési görbe meredekség érték állítható be a két fűtési körhöz. Amikor szükség van meghatározott fűtési görbe meredekségre, akkor ezt az értéket 4 és 40 között lehet beállítani a potenciométer segítségével. A kívánt fűtési görbe meghatározásához vegye figyelembe az itt látható ábrát. Ratio 10 és 30 o C között állítható. Amikor a napi átlagos külső hőmérséklet meghaladja az automatikus nyári/téli beállított hőmérsékleti értéket, akkor a fűtés leáll. Outside Air Temperature o C (T3) EN0R 8527 R0 6

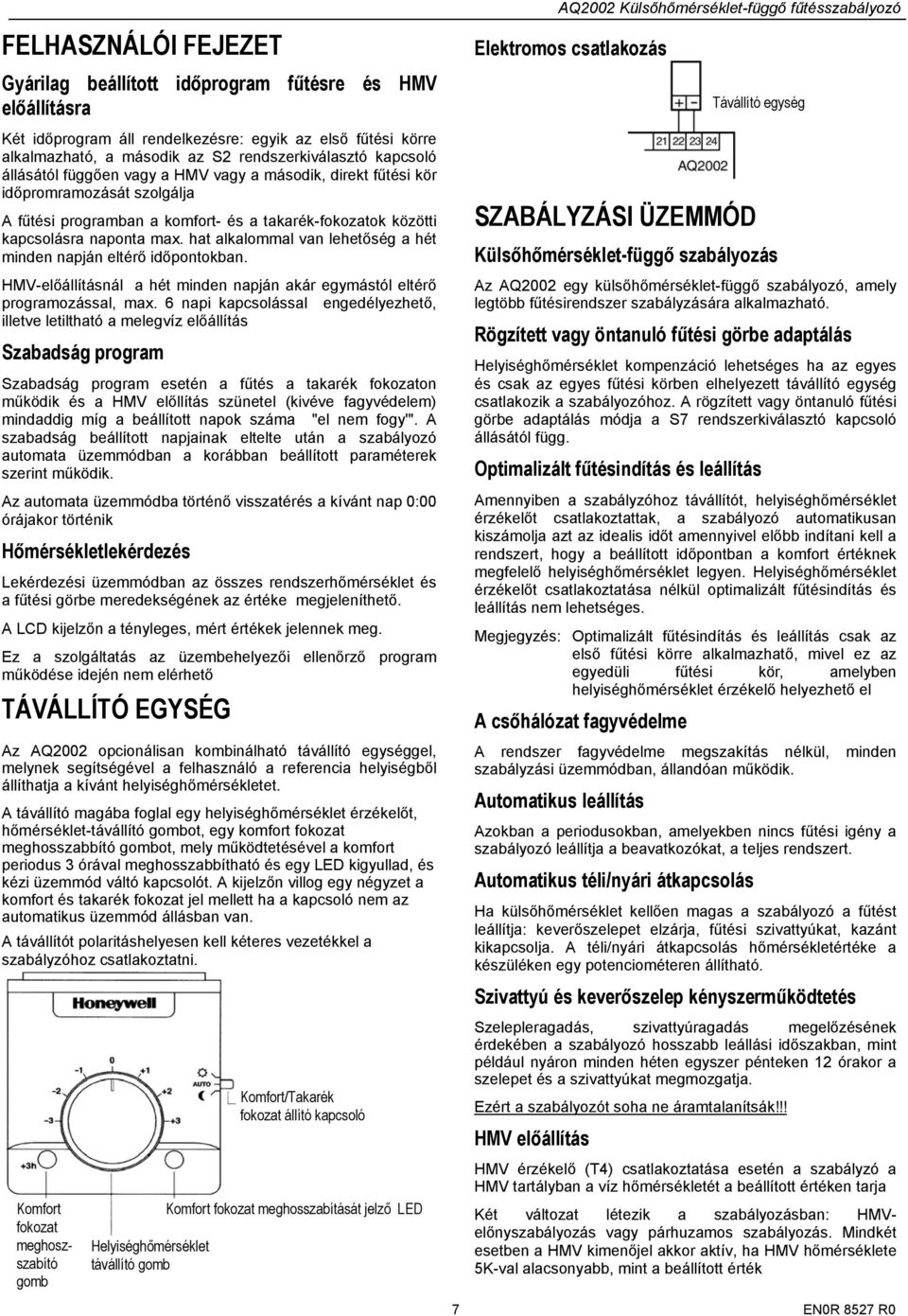

7 FELHASZNÁLÓI FEJEZET Gyárilag beállított időprogram fűtésre és előállításra Két időprogram áll rendelkezésre: egyik az első fűtési körre alkalmazható, a második az S2 rendszerkiválasztó kapcsoló állásától függően vagy a vagy a második, direkt fűtési kör időpromramozását szolgálja A fűtési programban a komfort- és a takarék-fokozatok közötti kapcsolásra naponta max. hat alkalommal van lehetőség a hét minden napján eltérő időpontokban. -előállításnál a hét minden napján akár egymástól eltérő programozással, max. 6 napi kapcsolással engedélyezhető, illetve letiltható a melegvíz előállítás Szabadság program Szabadság program esetén a fűtés a takarék fokozaton működik és a előllítás szünetel (kivéve fagyvédelem) mindaddig míg a beállított napok száma "el nem fogy'". A szabadság beállított napjainak eltelte után a szabályozó automata üzemmódban a korábban beállított paraméterek szerint működik. Az automata üzemmódba történő visszatérés a kívánt nap 0:00 órájakor történik Hőmérsékletlekérdezés Lekérdezési üzemmódban az összes rendszerhőmérséklet és a fűtési görbe meredekségének az értéke megjeleníthető. A LCD kijelzőn a tényleges, mért értékek jelennek meg. Ez a szolgáltatás az üzembehelyezői ellenőrző program működése idején nem elérhető TÁVÁLLÍTÓ EGYSÉG Az AQ2002 opcionálisan kombinálható távállító egységgel, melynek segítségével a felhasználó a referencia helyiségből állíthatja a kívánt helyiséghőmérsékletet. A távállító magába foglal egy helyiséghőmérséklet érzékelőt, hőmérséklet-távállító gombot, egy komfort fokozat meghosszabbító gombot, mely működtetésével a komfort periodus 3 órával meghosszabbítható és egy LED kigyullad, és kézi üzemmód váltó kapcsolót. A kijelzőn villog egy négyzet a komfort és takarék fokozat jel mellett ha a kapcsoló nem az automatikus üzemmód állásban van. A távállítót polaritáshelyesen kell kéteres vezetékkel a szabályzóhoz csatlakoztatni. Komfort fokozat meghoszszabító gomb Helyiséghőmérséklet távállító gomb Komfort/Takarék fokozat állító kapcsoló Komfort fokozat meghosszabítását jelző LED 7 AQ2002 Külsőhőmérséklet-függő fűtésszabályozó SZABÁLYZÁSI ÜZEMMÓD Külsőhőmérséklet-függő szabályozás Az AQ2002 egy külsőhőmérséklet-függő szabályozó, amely legtöbb fűtésirendszer szabályzására alkalmazható. Rögzített vagy öntanuló fűtési görbe adaptálás Helyiséghőmérséklet kompenzáció lehetséges ha az egyes és csak az egyes fűtési körben elhelyezett távállító egység csatlakozik a szabályozóhoz. A rögzített vagy öntanuló fűtési görbe adaptálás módja a S7 rendszerkiválasztó kapcsoló állásától függ. Optimalizált fűtésindítás és leállítás Amennyiben a szabályzóhoz távállítót, helyiséghőmérséklet érzékelőt csatlakoztattak, a szabályozó automatikusan kiszámolja azt az idealis időt amennyivel előbb indítani kell a rendszert, hogy a beállított időpontban a komfort értéknek megfelelő helyiséghőmérséklet legyen. Helyiséghőmérséklet érzékelőt csatlakoztatása nélkül optimalizált fűtésindítás és leállítás nem lehetséges. Megjegyzés: Optimalizált fűtésindítás és leállítás csak az első fűtési körre alkalmazhatő, mivel ez az egyedüli fűtési kör, amelyben helyiséghőmérséklet érzékelő helyezhető el A csőhálózat fagyvédelme A rendszer fagyvédelme megszakítás nélkül, minden szabályzási üzemmódban, állandóan működik. Automatikus leállítás Azokban a periodusokban, amelyekben nincs fűtési igény a szabályozó leállítja a beavatkozókat, a teljes rendszert. Automatikus téli/nyári átkapcsolás Ha külsőhőmérséklet kellően magas a szabályozó a fűtést leállítja: keverőszelepet elzárja, fűtési szivattyúkat, kazánt kikapcsolja. A téli/nyári átkapcsolás hőmérsékletértéke a készüléken egy potenciométeren állítható. Szivattyú és keverőszelep kényszerműködtetés Szelepleragadás, szivattyúragadás megelőzésének érdekében a szabályozó hosszabb leállási időszakban, mint például nyáron minden héten egyszer pénteken 12 órakor a szelepet és a szivattyúkat megmozgatja. Ezért a szabályozót soha ne áramtalanítsák!!! előállítás Távállító egység érzékelő (T4) csatlakoztatása esetén a szabályzó a tartályban a víz hőmérsékletét a beállított értéken tarja Két változat létezik a szabályozásban: előnyszabályozás vagy párhuzamos szabályozás. Mindkét esetben a kimenőjel akkor aktív, ha hőmérséklete 5K-val alacsonyabb, mint a beállított érték EN0R 8527 R0

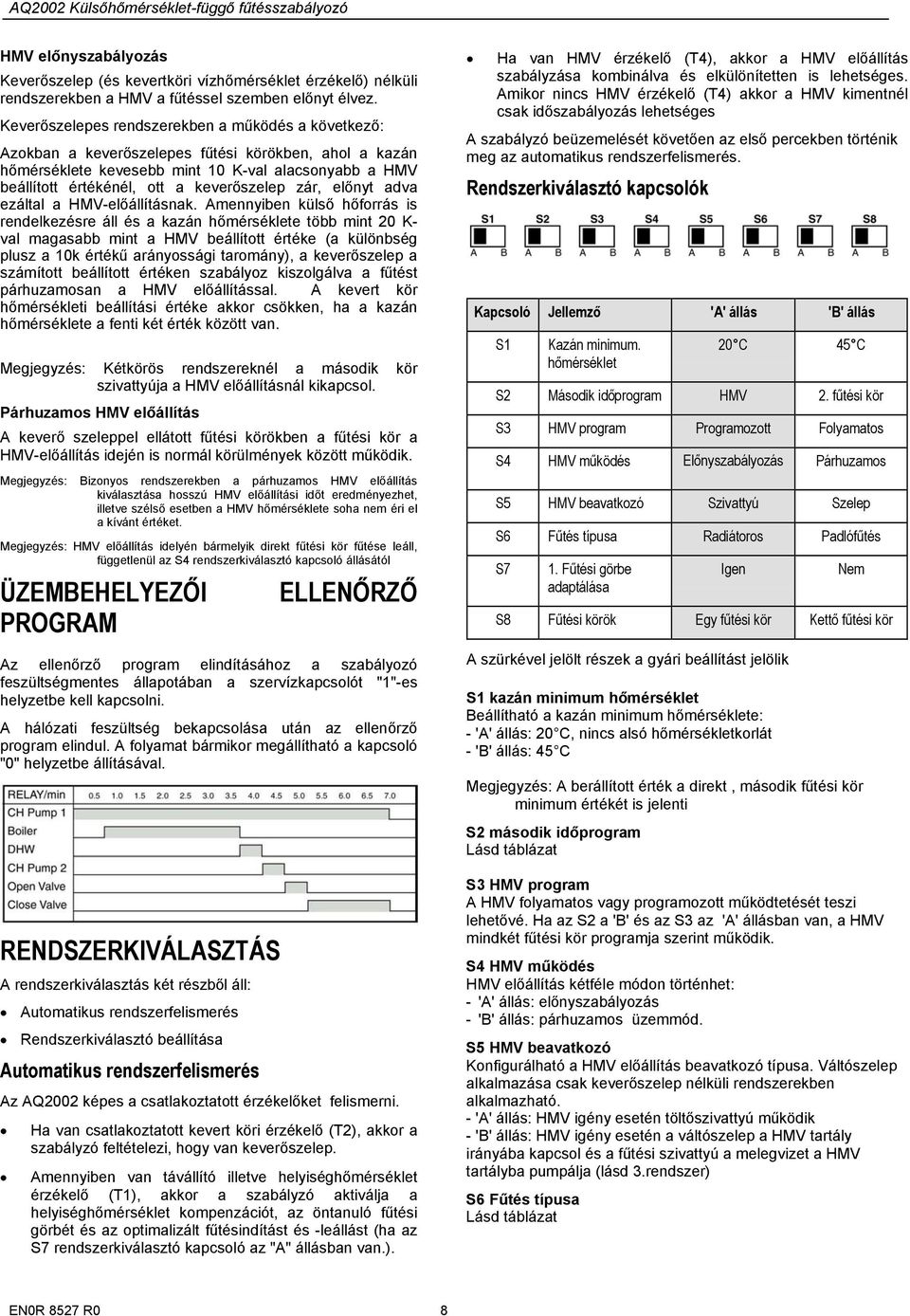

8 előnyszabályozás Keverőszelep (és kevertköri vízhőmérséklet érzékelő) nélküli rendszerekben a a fűtéssel szemben előnyt élvez. Keverőszelepes rendszerekben a működés a következő: Azokban a keverőszelepes fűtési körökben, ahol a kazán hőmérséklete kevesebb mint 10 K-val alacsonyabb a beállított értékénél, ott a keverőszelep zár, előnyt adva ezáltal a -előállításnak. Amennyiben külső hőforrás is rendelkezésre áll és a kazán hőmérséklete több mint 20 K- val magasabb mint a beállított értéke (a különbség plusz a 10k értékű arányossági taromány), a keverőszelep a számított beállított értéken szabályoz kiszolgálva a fűtést párhuzamosan a előállítással. A kevert kör hőmérsékleti beállítási értéke akkor csökken, ha a kazán hőmérséklete a fenti két érték között van. Megjegyzés: Kétkörös rendszereknél a második kör szivattyúja a előállításnál kikapcsol. Párhuzamos előállítás A keverő szeleppel ellátott fűtési körökben a fűtési kör a -előállítás idején is normál körülmények között működik. Megjegyzés: Bizonyos rendszerekben a párhuzamos előállítás kiválasztása hosszú előállítási időt eredményezhet, illetve szélső esetben a hőmérséklete soha nem éri el a kívánt értéket. Megjegyzés: előállítás idelyén bármelyik direkt fűtési kör fűtése leáll, függetlenül az S4 rendszerkiválasztó kapcsoló állásától ÜZEMBEHELYEZŐI PROGRAM ELLENŐRZŐ Az ellenőrző program elindításához a szabályozó feszültségmentes állapotában a szervízkapcsolót "1"-es helyzetbe kell kapcsolni. A hálózati feszültség bekapcsolása után az ellenőrző program elindul. A folyamat bármikor megállítható a kapcsoló "0" helyzetbe állításával. RENDSZERKIVÁLASZTÁS A rendszerkiválasztás két részből áll: Automatikus rendszerfelismerés Rendszerkiválasztó beállítása Automatikus rendszerfelismerés Az AQ2002 képes a csatlakoztatott érzékelőket felismerni. Ha van csatlakoztatott kevert köri érzékelő (T2), akkor a szabályzó feltételezi, hogy van keverőszelep. Amennyiben van távállító illetve helyiséghőmérséklet érzékelő (T1), akkor a szabályzó aktiválja a helyiséghőmérséklet kompenzációt, az öntanuló fűtési görbét és az optimalizált fűtésindítást és -leállást (ha az S7 rendszerkiválasztó kapcsoló az "A" állásban van.). Ha van érzékelő (T4), akkor a előállítás szabályzása kombinálva és elkülönítetten is lehetséges. Amikor nincs érzékelő (T4) akkor a kimentnél csak időszabályozás lehetséges A szabályzó beüzemelését követően az első percekben történik meg az automatikus rendszerfelismerés. Rendszerkiválasztó kapcsolók Kapcsoló Jellemző 'A' állás 'B' állás S1 Kazán minimum. hőmérséklet 20 C 45 C S2 Második időprogram 2. fűtési kör S3 program Programozott Folyamatos S4 működés Előnyszabályozás Párhuzamos S5 beavatkozó Szivattyú Szelep S6 Fűtés típusa Radiátoros Padlófűtés S7 1. Fűtési görbe adaptálása Igen Nem S8 Fűtési körök Egy fűtési kör Kettő fűtési kör A szürkével jelölt részek a gyári beállítást jelölik S1 kazán minimum hőmérséklet Beállítható a kazán minimum hőmérséklete: - 'A' állás: 20 C, nincs alsó hőmérsékletkorlát - 'B' állás: 45 C Megjegyzés: A berállított érték a direkt, második fűtési kör minimum értékét is jelenti S2 második időprogram Lásd táblázat S3 program A folyamatos vagy programozott működtetését teszi lehetővé. Ha az S2 a 'B' és az S3 az 'A' állásban van, a mindkét fűtési kör programja szerint működik. S4 működés előállítás kétféle módon történhet: - 'A' állás: előnyszabályozás - 'B' állás: párhuzamos üzemmód. S5 beavatkozó Konfigurálható a előállítás beavatkozó típusa. Váltószelep alkalmazása csak keverőszelep nélküli rendszerekben alkalmazható. - 'A' állás: igény esetén töltőszivattyú működik - 'B' állás: igény esetén a váltószelep a tartály irányába kapcsol és a fűtési szivattyú a melegvizet a tartályba pumpálja (lásd 3.rendszer) S6 Fűtés típusa Lásd táblázat EN0R 8527 R0 8

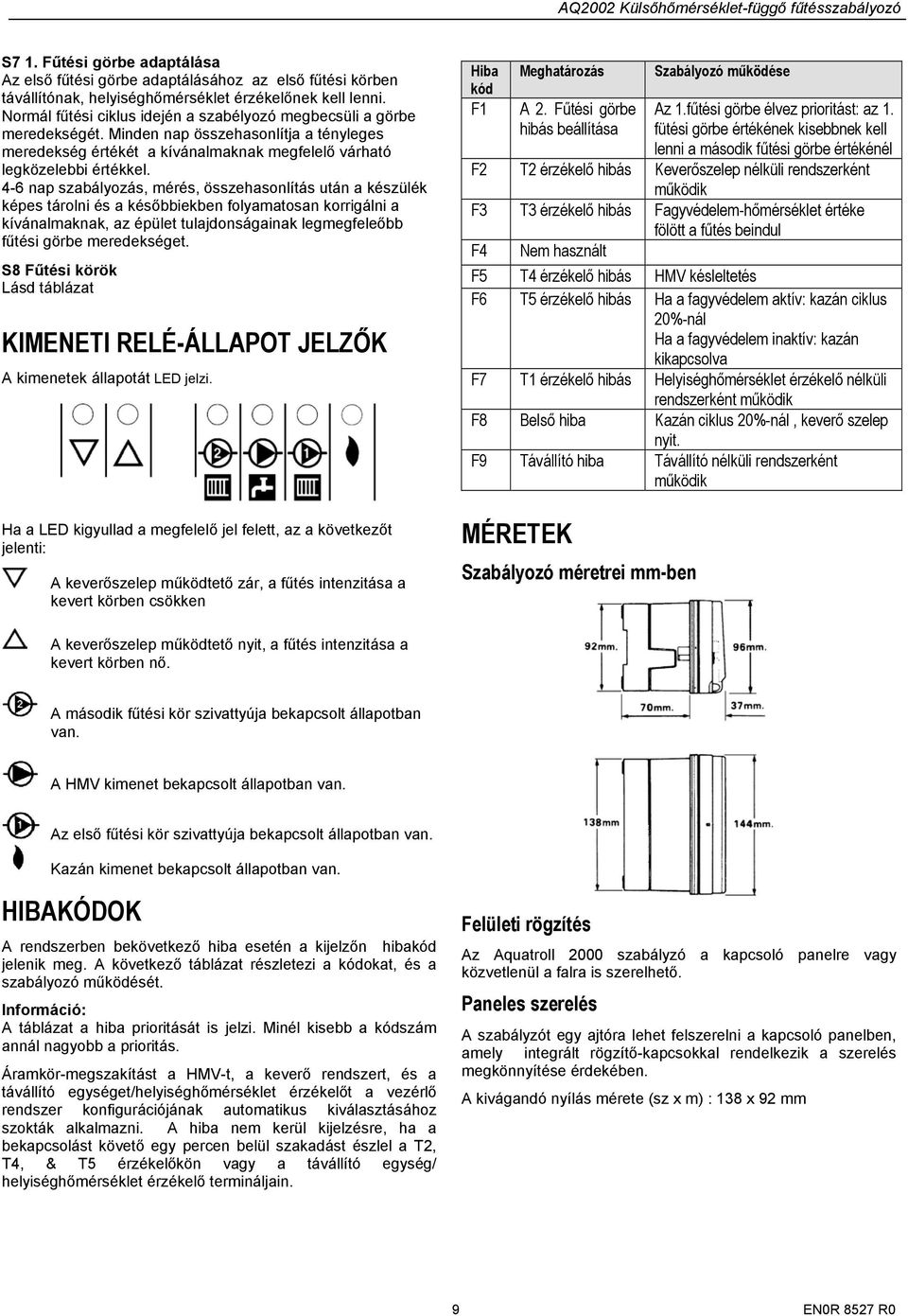

9 S7 1. Fűtési görbe adaptálása Az első fűtési görbe adaptálásához az első fűtési körben távállítónak, helyiséghőmérséklet érzékelőnek kell lenni. Normál fűtési ciklus idején a szabélyozó megbecsüli a görbe meredekségét. Minden nap összehasonlítja a tényleges meredekség értékét a kívánalmaknak megfelelő várható legközelebbi értékkel. 4-6 nap szabályozás, mérés, összehasonlítás után a készülék képes tárolni és a későbbiekben folyamatosan korrigálni a kívánalmaknak, az épület tulajdonságainak legmegfeleőbb fűtési görbe meredekséget. S8 Fűtési körök Lásd táblázat KIMENETI RELÉ-ÁLLAPOT JELZŐK A kimenetek állapotát LED jelzi. Ha a LED kigyullad a megfelelő jel felett, az a következőt jelenti: A keverőszelep működtető zár, a fűtés intenzitása a kevert körben csökken Hiba kód F1 Meghatározás A 2. Fűtési görbe hibás beállítása Szabályozó működése Az 1.fűtési görbe élvez prioritást: az 1. fütési görbe értékének kisebbnek kell lenni a második fűtési görbe értékénél F2 T2 érzékelő hibás Keverőszelep nélküli rendszerként működik F3 T3 érzékelő hibás Fagyvédelem-hőmérséklet értéke fölött a fűtés beindul F4 Nem használt F5 T4 érzékelő hibás késleltetés F6 T5 érzékelő hibás Ha a fagyvédelem aktív: kazán ciklus 20%-nál Ha a fagyvédelem inaktív: kazán kikapcsolva F7 T1 érzékelő hibás Helyiséghőmérséklet érzékelő nélküli rendszerként működik F8 Belső hiba Kazán ciklus 20%-nál, keverő szelep nyit. F9 Távállító hiba Távállító nélküli rendszerként működik MÉRETEK Szabályozó méretrei mm-ben A keverőszelep működtető nyit, a fűtés intenzitása a kevert körben nő. A második fűtési kör szivattyúja bekapcsolt állapotban van. A kimenet bekapcsolt állapotban van. Az első fűtési kör szivattyúja bekapcsolt állapotban van. Kazán kimenet bekapcsolt állapotban van. HIBAKÓDOK A rendszerben bekövetkező hiba esetén a kijelzőn hibakód jelenik meg. A következő táblázat részletezi a kódokat, és a szabályozó működését. Információ: A táblázat a hiba prioritását is jelzi. Minél kisebb a kódszám annál nagyobb a prioritás. Áramkör-megszakítást a -t, a keverő rendszert, és a távállító egységet/helyiséghőmérséklet érzékelőt a vezérlő rendszer konfigurációjának automatikus kiválasztásához szokták alkalmazni. A hiba nem kerül kijelzésre, ha a bekapcsolást követő egy percen belül szakadást észlel a T2, T4, & T5 érzékelőkön vagy a távállító egység/ helyiséghőmérséklet érzékelő termináljain. Felületi rögzítés Az Aquatroll 2000 szabályzó a kapcsoló panelre vagy közvetlenül a falra is szerelhető. Paneles szerelés A szabályzót egy ajtóra lehet felszerelni a kapcsoló panelben, amely integrált rögzítő-kapcsokkal rendelkezik a szerelés megkönnyítése érdekében. A kivágandó nyílás mérete (sz x m) : 138 x 92 mm 9 EN0R 8527 R0

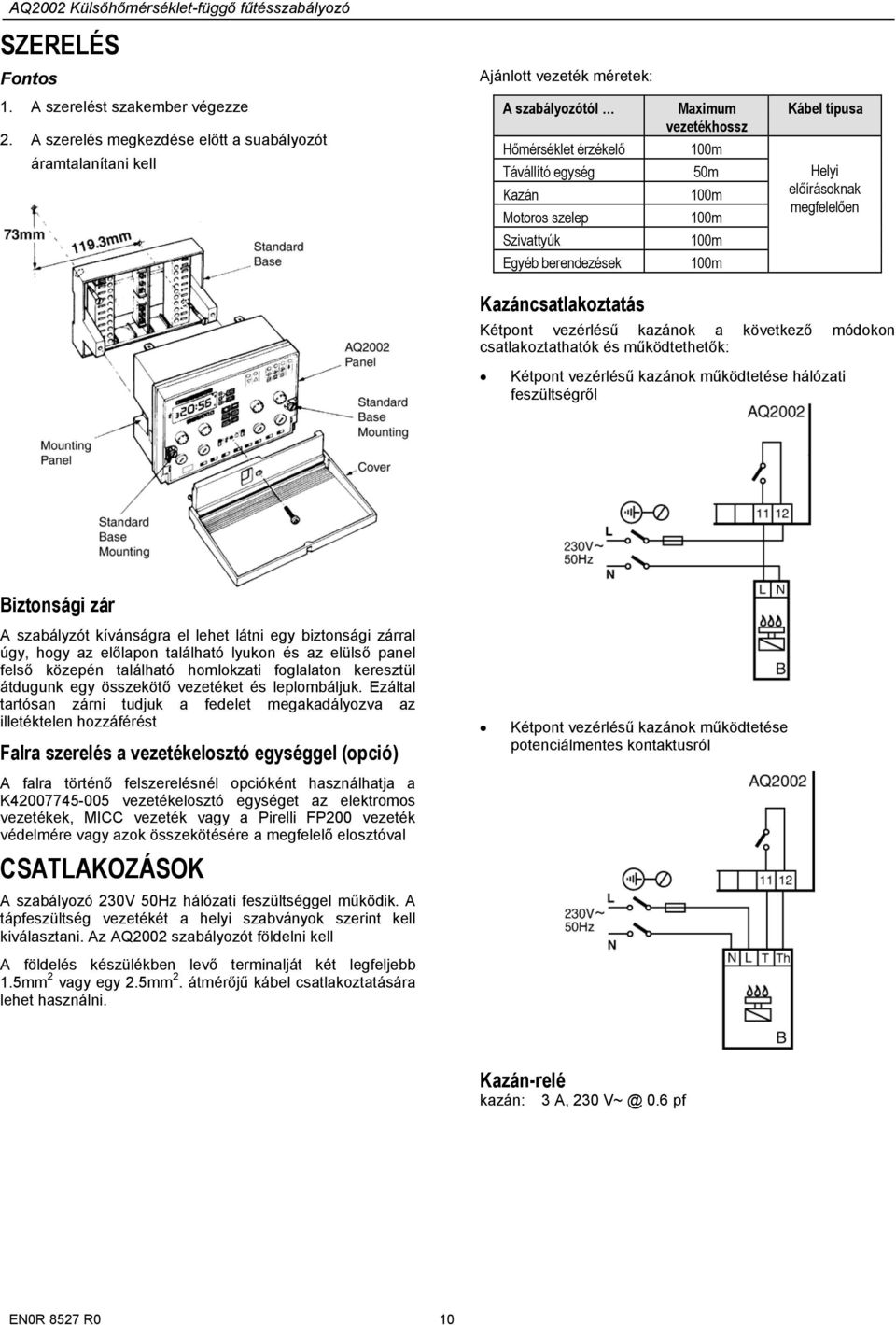

10 SZERELÉS Fontos Ajánlott vezeték méretek: 1. A szerelést szakember végezze 2. A szerelés megkezdése előtt a suabályozót áramtalanítani kell A szabályozótól Hőmérséklet érzékelő Távállító egység Kazán Motoros szelep Maximum vezetékhossz 100m 50m 100m 100m Kábel típusa Helyi előírásoknak megfelelően Szivattyúk 100m Egyéb berendezések 100m Kazáncsatlakoztatás Kétpont vezérlésű kazánok a következő módokon csatlakoztathatók és működtethetők: Kétpont vezérlésű kazánok működtetése hálózati feszültségről Biztonsági zár A szabályzót kívánságra el lehet látni egy biztonsági zárral úgy, hogy az előlapon található lyukon és az elülső panel felső közepén található homlokzati foglalaton keresztül átdugunk egy összekötő vezetéket és leplombáljuk. Ezáltal tartósan zárni tudjuk a fedelet megakadályozva az illetéktelen hozzáférést Falra szerelés a vezetékelosztó egységgel (opció) Kétpont vezérlésű kazánok működtetése potenciálmentes kontaktusról A falra történő felszerelésnél opcióként használhatja a K vezetékelosztó egységet az elektromos vezetékek, MICC vezeték vagy a Pirelli FP200 vezeték védelmére vagy azok összekötésére a megfelelő elosztóval CSATLAKOZÁSOK A szabályozó 230V 50Hz hálózati feszültséggel működik. A tápfeszültség vezetékét a helyi szabványok szerint kell kiválasztani. Az AQ2002 szabályozót földelni kell A földelés készülékben levő terminalját két legfeljebb 1.5mm 2 vagy egy 2.5mm 2. átmérőjű kábel csatlakoztatására lehet használni. Kazán-relé kazán: 3 A, pf EN0R 8527 R0 10

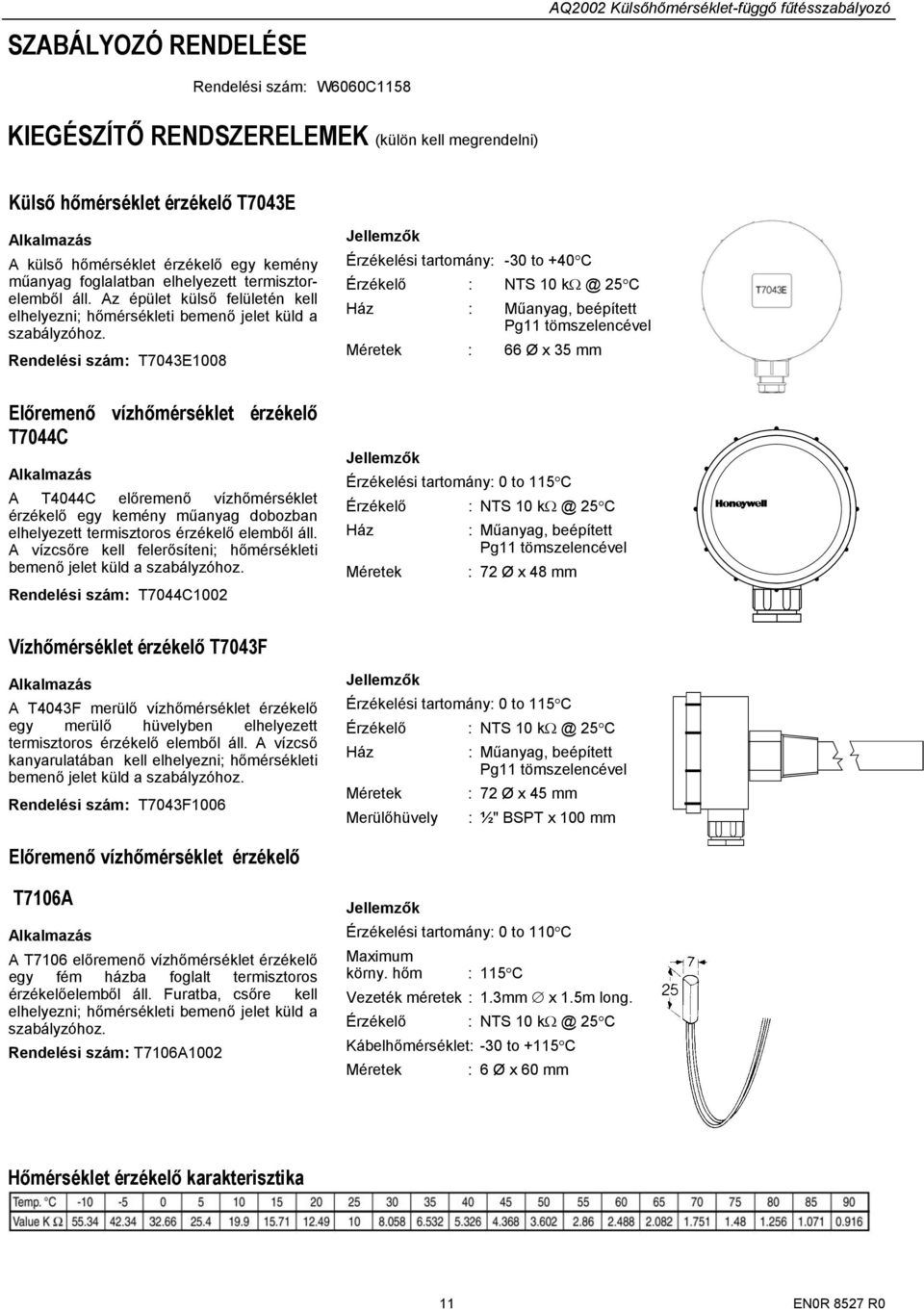

11 SZABÁLYOZÓ RENDELÉSE AQ2002 Külsőhőmérséklet-függő fűtésszabályozó Rendelési szám: W6060C1158 KIEGÉSZÍTŐ RENDSZERELEMEK (külön kell megrendelni) Külső hőmérséklet érzékelő A külső hőmérséklet érzékelő egy kemény műanyag foglalatban elhelyezett termisztorelemből áll. Az épület külső felületén kell elhelyezni; hőmérsékleti bemenő jelet küld a szabályzóhoz. Rendelési szám: 1008 Jellemzők Érzékelési tartomány: -30 to +40 C Érzékelő : NTS C Ház : Műanyag, beépített Pg11 tömszelencével Méretek : 66 Ø x 35 mm Előremenő vízhőmérséklet érzékelő T7044C A T4044C előremenő vízhőmérséklet érzékelő egy kemény műanyag dobozban elhelyezett termisztoros érzékelő elemből áll. A vízcsőre kell felerősíteni; hőmérsékleti bemenő jelet küld a szabályzóhoz. Rendelési szám: T7044C1002 Jellemzők Érzékelési tartomány: 0 to 115 C Érzékelő : NTS C Ház : Műanyag, beépített Pg11 tömszelencével Méretek : 72 Ø x 48 mm Vízhőmérséklet érzékelő T7043F A T4043F merülő vízhőmérséklet érzékelő egy merülő hüvelyben elhelyezett termisztoros érzékelő elemből áll. A vízcső kanyarulatában kell elhelyezni; hőmérsékleti bemenő jelet küld a szabályzóhoz. Rendelési szám: T7043F1006 Jellemzők Érzékelési tartomány: 0 to 115 C Érzékelő : NTS C Ház : Műanyag, beépített Pg11 tömszelencével Méretek : 72 Ø x 45 mm Merülőhüvely : ½" BSPT x 100 mm Előremenő vízhőmérséklet érzékelő T7106A A T7106 előremenő vízhőmérséklet érzékelő egy fém házba foglalt termisztoros érzékelőelemből áll. Furatba, csőre kell elhelyezni; hőmérsékleti bemenő jelet küld a szabályzóhoz. Rendelési szám: T7106A1002 Jellemzők Érzékelési tartomány: 0 to 110 C Maximum körny. hőm : 115 C Vezeték méretek : 1.3mm x 1.5m long. Érzékelő : NTS C Kábelhőmérséklet: -30 to +115 C Méretek : 6 Ø x 60 mm Hőmérséklet érzékelő karakterisztika 11 EN0R 8527 R0

12 AQ2000 OPTIMISER/COMPENSATOR CONTROLLER Távállítóegység T8102B A távállító egység látja el helyiséghőmérséklet érzékelő bemeneti jellel az AQ2002-et a helyiséghőmérsékletkompenzáció érdekében és teszi lehetővé a fűtési optimalizáció és az alkalmazkodó meredekség működését. A beállított értékek távolról is módosíthatók és egy felülvezérlő kapcsoló lehetőséget ad a folyamatos komfort- vagy takarék-fokozat beállítására. A "party"-gombbal a komfort fokozat kapcsolási idejét tudjuk 3 órával meghosszabbítani. Rendelési szám: Jellemzők Érzékelő : NTS C Ház : Fehér műanyag Tömeg : 70 g Méretek : 70 x 75 x 31 mm (szél x mag. x mélys) Alapjel : ± 3 K módosítás Vezetékelosztó egység K A vezetékelosztó egység fontos alkotórész a szabályzó falra történő szerelésénél. Alján, oldalán és hátulján a vezetékek számára számos belépési hely található. Kiegészítésképpen extra csatlakozási pontokat helyeztünk el, amelyek lehetővé teszik a többszörös vezetékek mint például nulla- és földvezetékek összekapcsolását. Rendelési szám: K Jellemzők Ház : Fehér műanyag Vezetékbemenet : 17 x 19 mm vezetékbemenet (9 alul, 3 jobb oldalon, 1 bal oldalon, 4 hátul) Méretek : 70 x 75 x 31 mm (w x h x d) Honeywell Szabályozástechnikai Kft Budapest Gogol u. 13 Tel.: Fax: EN0R 8527 R0
