1 Egy csepp védelem

2 Egy csepp védelem Prodax Hydra a fokozott védelmet rendkívüli esztétikummal ötvözi. Nem csoda tehát, hogy ez az IP44-es védettségû, falon kívüli termékcsalád a kivitelezôk kedvencévé vált. szerelvényeket garázsba, pincébe, szerelôcsarnokokba és olyan beltéri helyiségekbe ajánljuk, ahol fokozottan ki vannak téve a fröccsenô víz és az 1 mm vagy annál nagyobb átmérôjû szilárd testek káros hatásainak. termékek között a kapcsolók alapszortimentje mind normál, mind jelzôlámpás kivitelben megtalálható, a fokozott biztonságról pedig a gyermekvédelemmel ellátott földelt csatlakozóaljzatok gondoskodnak. termékcsalád fehér és világosszürke kivitelben egyaránt megvásárolható, így minden környezethez rendkívül esztétikusan alkalmazkodik. Összetett megoldás kettôs védôérintkezôs csatlakozóaljzat és az egybe épített védôérintkezôs csatlakozóaljzat-kapcsoló kombináció a praktikum mellett a védettség megôrzését szolgálja a falon kívüli szerelvényeknél. Praktikum könnyebb azonosítás érdekében a következô funkciók nyújtanak segítséget: Lámpa, csengô ábrák Feliratmezôs billentyû Jelzôfény 122

3 Falon kívüli termékcsalád 123

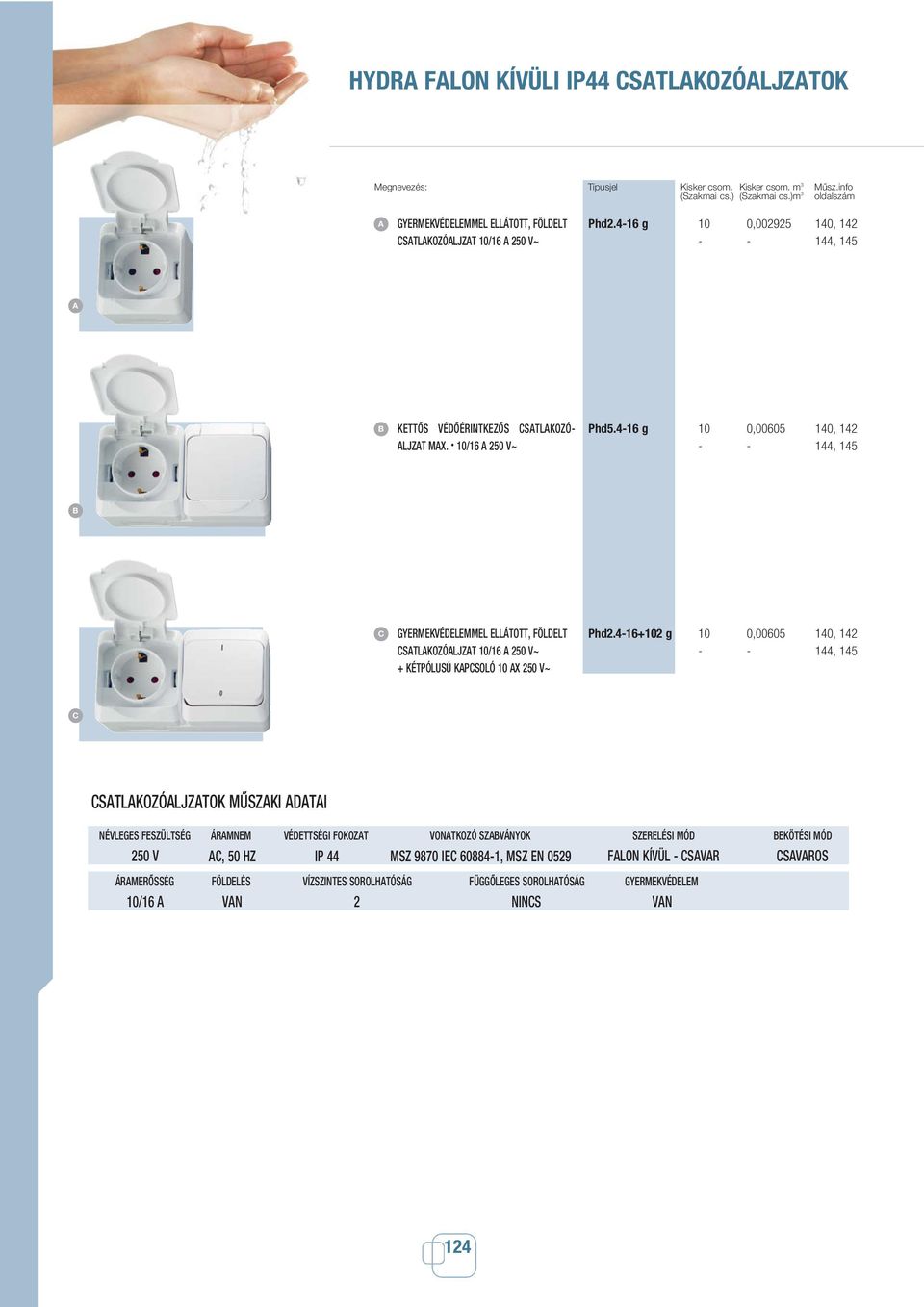

4 HYDR FLON KÍVÜLI IP44 CSTLKOZÓLJZTOK Megnevezés: Típusjel Kisker csom. Kisker csom. m 3 Mûsz.info (Szakmai cs.) (Szakmai cs.)m 3 oldalszám GYERMEKVÉDELEMMEL ELLÁTOTT, FÖLDELT CSTLKOZÓLJZT 10/ V~ Phd g 10 0, , , 145 B KETTÔS VÉDÔÉRINTKEZÔS CSTLKOZÓ- LJZT MX. 10/ V~ Phd g 10 0, , , 145 B C GYERMEKVÉDELEMMEL ELLÁTOTT, FÖLDELT CSTLKOZÓLJZT 10/ V~ + KÉTPÓLUSÚ KPCSOLÓ 10 X 250 V~ Phd g 10 0, , , 145 C CSTLKOZÓLJZTOK MÛSZKI DTI NÉVLEGES FESZÜLTSÉG ÁRMNEM VÉDETTSÉGI FOKOZT VONTKOZÓ SZBVÁNYOK 250 V C, 50 HZ IP 44 MSZ 9870 IEC , MSZ EN 0529 SZERELÉSI MÓD FLON KÍVÜL - CSVR BEKÖTÉSI MÓD CSVROS ÁRMERÔSSÉG FÖLDELÉS VÍZSZINTES SOROLHTÓSÁG 10/16 VN 2 FÜGGÔLEGES SOROLHTÓSÁG NINCS GYERMEKVÉDELEM VN 124

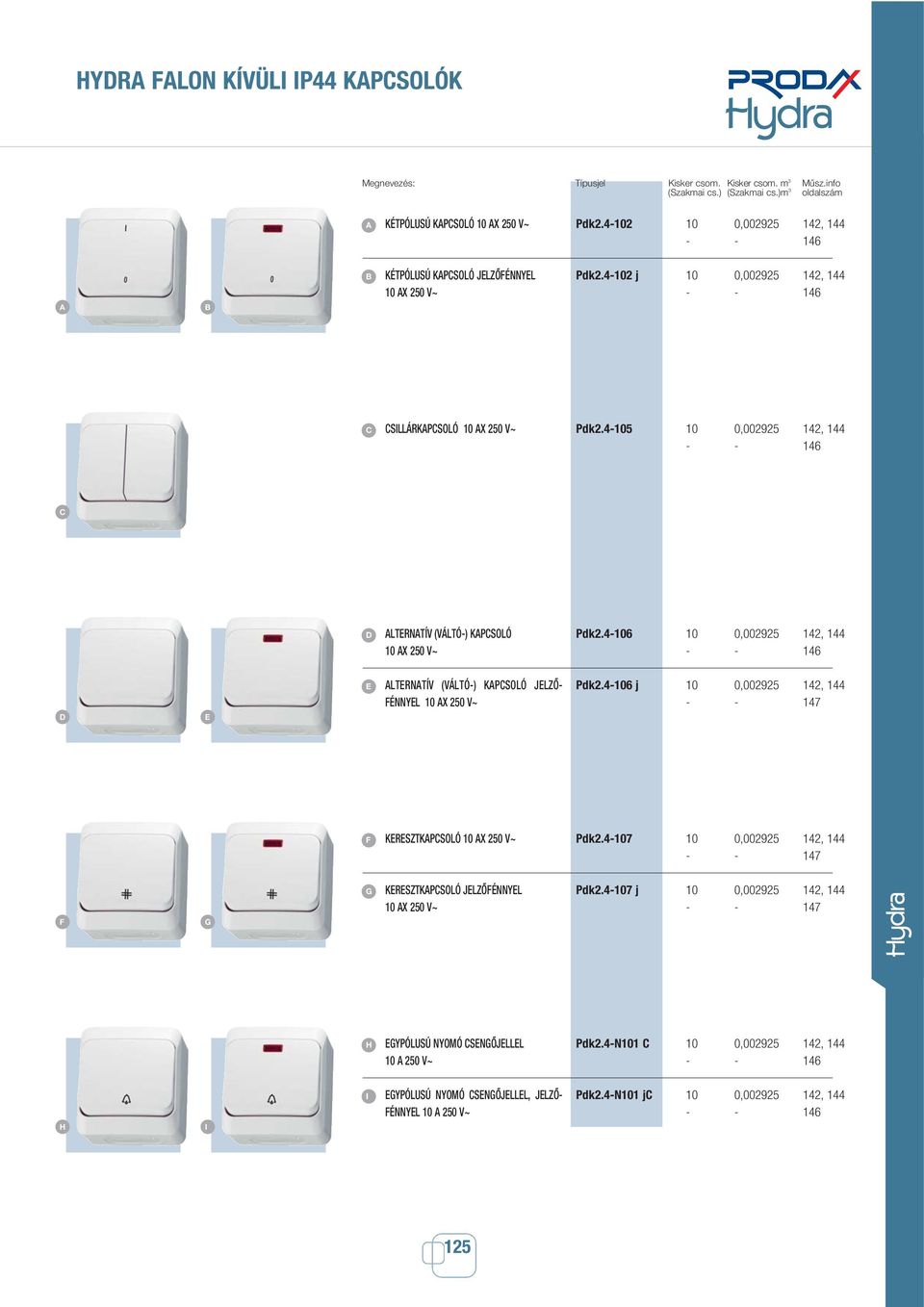

5 HYDR FLON KÍVÜLI IP44 KPCSOLÓK Megnevezés: Típusjel Kisker csom. Kisker csom. m 3 Mûsz.info (Szakmai cs.) (Szakmai cs.)m 3 oldalszám KÉTPÓLUSÚ KPCSOLÓ 10 X 250 V~ Pdk , , 144 B B KÉTPÓLUSÚ KPCSOLÓ JELZÔFÉNNYEL 10 X 250 V~ Pdk j 10 0, , 144 C CSILLÁRKPCSOLÓ 10 X 250 V~ Pdk , , 144 C D LTERNTÍV (VÁLTÓ-) KPCSOLÓ 10 X 250 V~ Pdk , , 144 D E E LTERNTÍV (VÁLTÓ-) KPCSOLÓ JELZÔ- FÉNNYEL 10 X 250 V~ Pdk j 10 0, , F KERESZTKPCSOLÓ 10 X 250 V~ Pdk , , F G G KERESZTKPCSOLÓ JELZÔFÉNNYEL 10 X 250 V~ Pdk j 10 0, , H EGYPÓLUSÚ NYOMÓ CSENGÔJELLEL V~ Pdk2.4-N101 C 10 0, , 144 H I I EGYPÓLUSÚ NYOMÓ CSENGÔJELLEL, JELZÔ- FÉNNYEL V~ Pdk2.4-N101 jc 10 0, ,

6 HYDR FLON KÍVÜLI IP44 KPCSOLÓK Megnevezés: Típusjel Kisker csom. Kisker csom. m 3 Mûsz.info (Szakmai cs.) (Szakmai cs.)m 3 oldalszám EGYPÓLUSÚ NYOMÓ LÁMPJELLEL V~ Pdk2.4-N101 L 10 0, , 144 B B EGYPÓLUSÚ NYOMÓ LÁMPJELLEL, JELZÔ- FÉNNYEL V~ Pdk2.4-N101 jl 10 0, , 144 KPCSOLÓK MÛSZKI DTI NÉVLEGES FESZÜLTSÉG ÁRMNEM VÉDETTSÉGI FOKOZT VONTKOZÓ SZBVÁNYOK 250 V C, 50 HZ IP 44 MSZ EN , MSZ EN 0529 ÁRMERÔSSÉG GLIMM LÁMP 10 X VN SZERELÉSI MÓD FLON KÍVÜL - CSVR BEKÖTÉSI MÓD CSVROS KPCSOLÓK ÉS DUGLJK ÖSSZESZERELÉSI ÁBRÁI rögzítôfülek kipattintása után a fedél könnyen eltvolítható. billentyû és a rögzítôfülek kipattintása után a fedél könnyen levehetô. bevezetô tömítés kivétele, majd átlyukasztása után a kábel könnyen bevezethetô. bevezetô tömítés kivétele, majd átlyukasztása után a kábel könnyen bevezethetô. bekötés és a betét visszahelyezése után a fedél egy mozdulattal felpattintható. bekötés és a betét visszahelyezése után a fedél és a billentyû egy mozdulattal felpattintható. 126

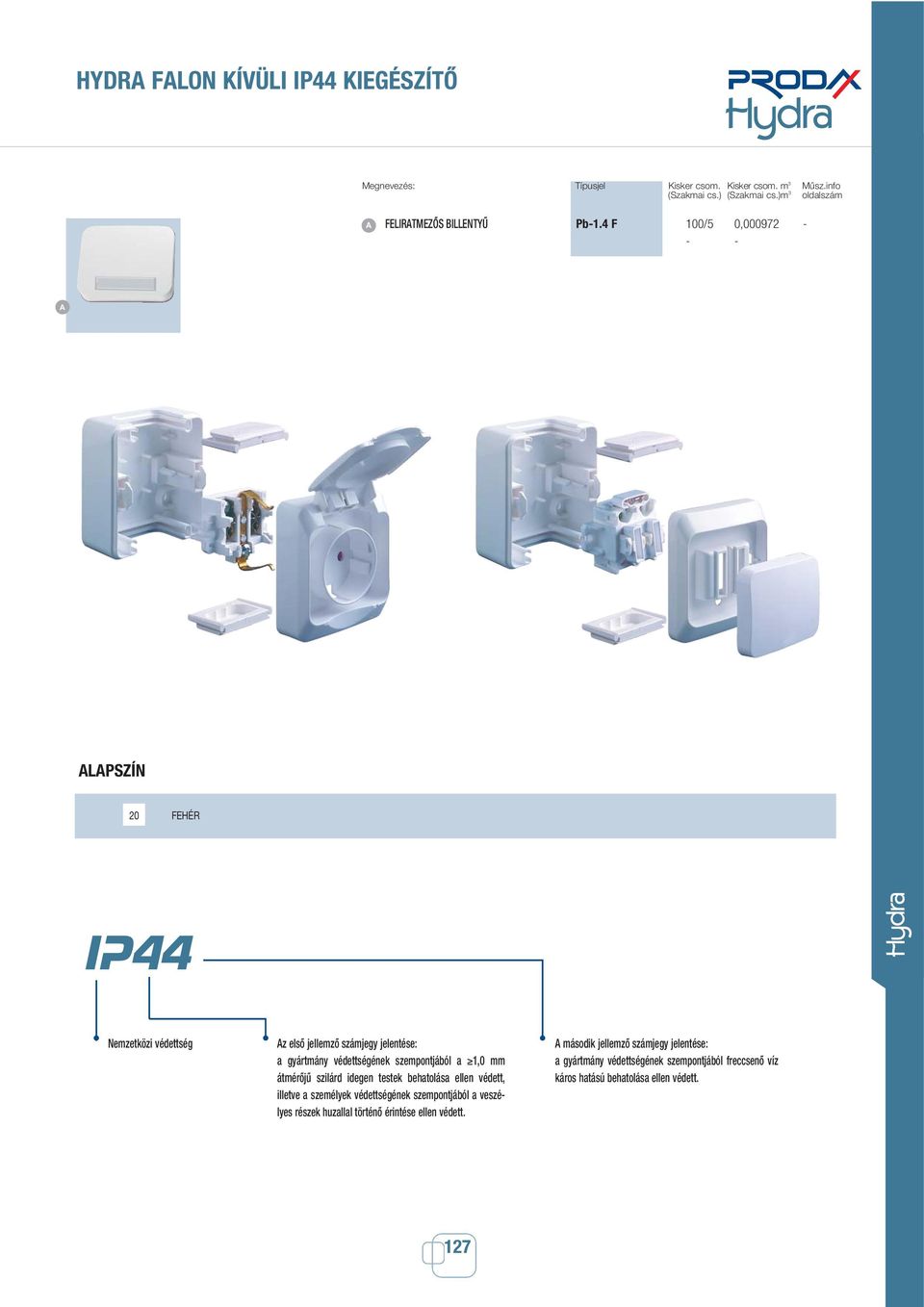

7 HYDR FLON KÍVÜLI IP44 KIEGÉSZÍTÔ Megnevezés: Típusjel Kisker csom. Kisker csom. m 3 Mûsz.info (Szakmai cs.) (Szakmai cs.)m 3 oldalszám FELIRTMEZÔS BILLENTYÛ Pb-1.4 F 100/5 0, LPSZÍN 20 FEHÉR Nemzetközi védettség z elsô jellemzô számjegy jelentése: a gyártmány védettségének szempontjából a 1,0 mm átmérôjû szilárd idegen testek behatolása ellen védett, illetve a személyek védettségének szempontjából a veszélyes részek huzallal történô érintése ellen védett. második jellemzô számjegy jelentése: a gyártmány védettségének szempontjából freccsenô víz káros hatású behatolása ellen védett. 127

8 HYDR FLON KÍVÜLI IP44 KÖRVONLRJZOK 1. ábra Pdk ábra Phd g FLON KÍVÜLI IP44 KPCSOLÓK FLON KÍVÜLI IP44 CSTLKOZÓLJZTOK 3. ábra Phd g KETTÔS VÉDÔÉRINTKEZÔS CSTLKOZÓLJZT 128

9 HYDR FLON KÍVÜLI IP44 SZERELÉSI ÁBRÁK 1/1. ábra 1/2. ábra 1/3. ábra - metszet BETÉT ELTÁVOLÍTÁS 2/1. ábra 2/2. ábra 2/3. ábra KÁBEL BEVEZETÉSE 129

10 HYDR FLON KÍVÜLI IP44 KPCSOLÓK BEKÖTÉSI RJZI 1. ábra Pdk , Pdk2.3-N101, 2. ábra Pdk , Pdk ábra Pdk , Pdk Pdk2.4-N101 EGYPÓLUSÚ KPCSOLÓ ÉS NYOMÓ KÉTPÓLUSÚ KPCSOLÓ CSILLÁRKPCSOLÓ 4. ábra Pdk , Pdk ábra Pdk , Pdk , Pdk , Pdk ábra Pdk j, Pdk2.3-N101 j, Pdk2.4-N101 j LTERNTÍV (VÁLTÓ-) KPCSOLÓK LTERNTÍV (VÁLTÓ) KPCSOLÓK KERESZTKPCSOLÓVL EGYPÓLUSÚ KPCSOLÓ ÉS NYOMÓ GLIMMLÁMPÁVL 130

11 HYDR FLON KÍVÜLI IP44 KPCSOLÓK BEKÖTÉSI RJZI 7. ábra Pdk j, Pdk j 8. ábra Pdk , Pdk KÉTPÓLUSÚ KPCSOLÓ ELLENÔRZÔFÉNNYEL KÉTPÓLUSÚ KPCSOLÓ 9. ábra Pdk j, Pdk j 10. ábra Pdk j, Pdk j, Pdk j, Pdk j LTERNTÍV (VÁLTÓ-) KPCSOLÓK GLIMMLÁMPÁVL 11. ábra LTERNTÍV (VÁLTÓ-) KPCSOLÓK KERESZTKPCSOLÓVL, GLIMMLÁMPÁVL Pdk , Pdk , Pdk , Pdk LTERNTÍV (VÁLTÓ-) KPCSOLÓK KERESZTKPCSOLÓKKL 12. ábra Pdk j, Pdk j, Pdk j, Pdk j LTERNTÍV (VÁLTÓ)KPCSOLÓK KERESZTKPCSOLÓKKL, GLIMMLÁMPÁVL 131
