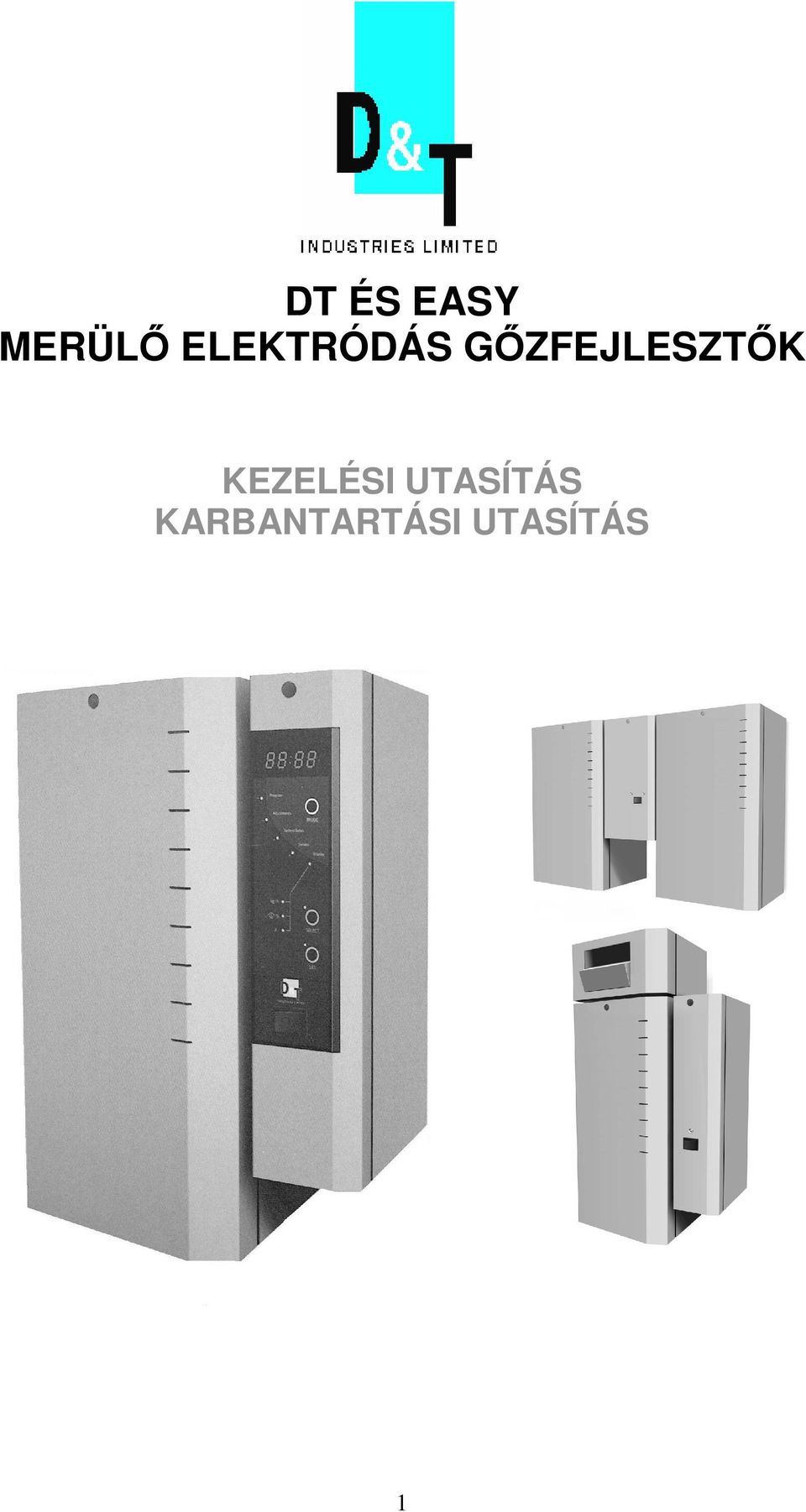

1 MERÜL DT ÉS EASY ELEKTRÓDÁS G ZFEJLESZT K KEZELÉSI UTASÍTÁS KARBANTARTÁSI UTASÍTÁS 1

2 TARTALOMJEGYZÉK 1 Rendelhet változatok Kivitel szerint A két kivitel közti eltérések összefoglalása: Tápfeszültség Elindítás eltt bekapcsolás DT készülék panelje Mködési módok Kijelzés (DIPLAY) Szerviz (Service) Rendszer adatok (System datas) Beállítások (Adjustments) Programozás (Program) Teljesítmény szabályzás Relé jelzések Karbantartási intervallum EASY sorozat panelje LED jelzések Gzteljesítmény határolása Karbantartás Gzhenger szerelése Hibalista...8 A dokumentációban ez a felkiáltójel mellett fontos információ van, amelynek betartására különösen kell ügyelni. 2

3 1 RENDELHET VÁLTOZATOK 1.1 Kivitel szerint A gzfejlesztk két féle alapkivitelben rendelhetk, melyek az alkalmazott szabályzást illeten térnek el egymástól. A berendezések egyéb alkatrészei, a vízutántölt rendszer, a henger, az elektródák és az iszap leereszt rendszer mindkét készüléktípus esetében azonosak. A két berendezés még a rendelhet kiegészítk szerint mutat eltérést. EASY kivitel DT kivitel az egyszerbb kivitel a több szolgáltatást nyújtó, beépített szabályzóval rendelkez 1.2 A két kivitel közti eltérések összefoglalása: DT EASY arányszabályzás, mködési vezérlés 2 db. küls kapcsoló relé 1 db. küls kapcsoló relé arányos páratartalom érzékel csatlakozás fokozat szabályzás, programozhatóság beállítható gzteljesítmény 10 állású DIP kapcsolókkal LCD és LED kijelz LED kijelz helyi viszonyokhoz programozható, a gyakran használt paraméterek gyors elérések a kijelzn leolvashatóak a programozott értékek: a beállított páratartalom érték, az aktuális érték, aktuális gzteljesítmény, áramersség kijelzése teszt funkció (szelep, csatlakozások stb.) soros kommunikációs port rendelhet rendelhet óra rendelhet rendelhet arányos maximális páratartalom határoló rendelhet digitális bemenet rendelhet analóg bemenet rendelhet gzporlasztó 4-23 kg/h rendelhet rendelhet távirányító kábelezés 1,2 km- ig rendelhet rendelhet PC csatlakozás rendelhet 1.3 Tápfeszültség A kiviteltl függetlenül, a készülékeket több féle tápfeszültségre lehet rendelni. A választható feszültségek: V/50 Hz V/50 Hz V/50 Hz V/50 Hz V/50 Hz V/50 Hz A fentieken kívül, külön kérésre rendelhet 120 V, 200 V, 208 V, 240 V, 276 V, 550 V, 346 V, 415 V, 440 v, 460 v, 500 v és 600 V- os tápfeszültségekre is. A kisebb berendezések, 64 kg/h gzteljesítményig egy gzhengerrel, az ennél nagyobbak ikerhengeres kivitelben készülnek. Az ikerhengeres DT változat esetében a két henger különkülön, eltér teljesítményen is tud mködni, amennyiben két páratartalom érzékelt csatlakoztatunk a berendezéshez. 3

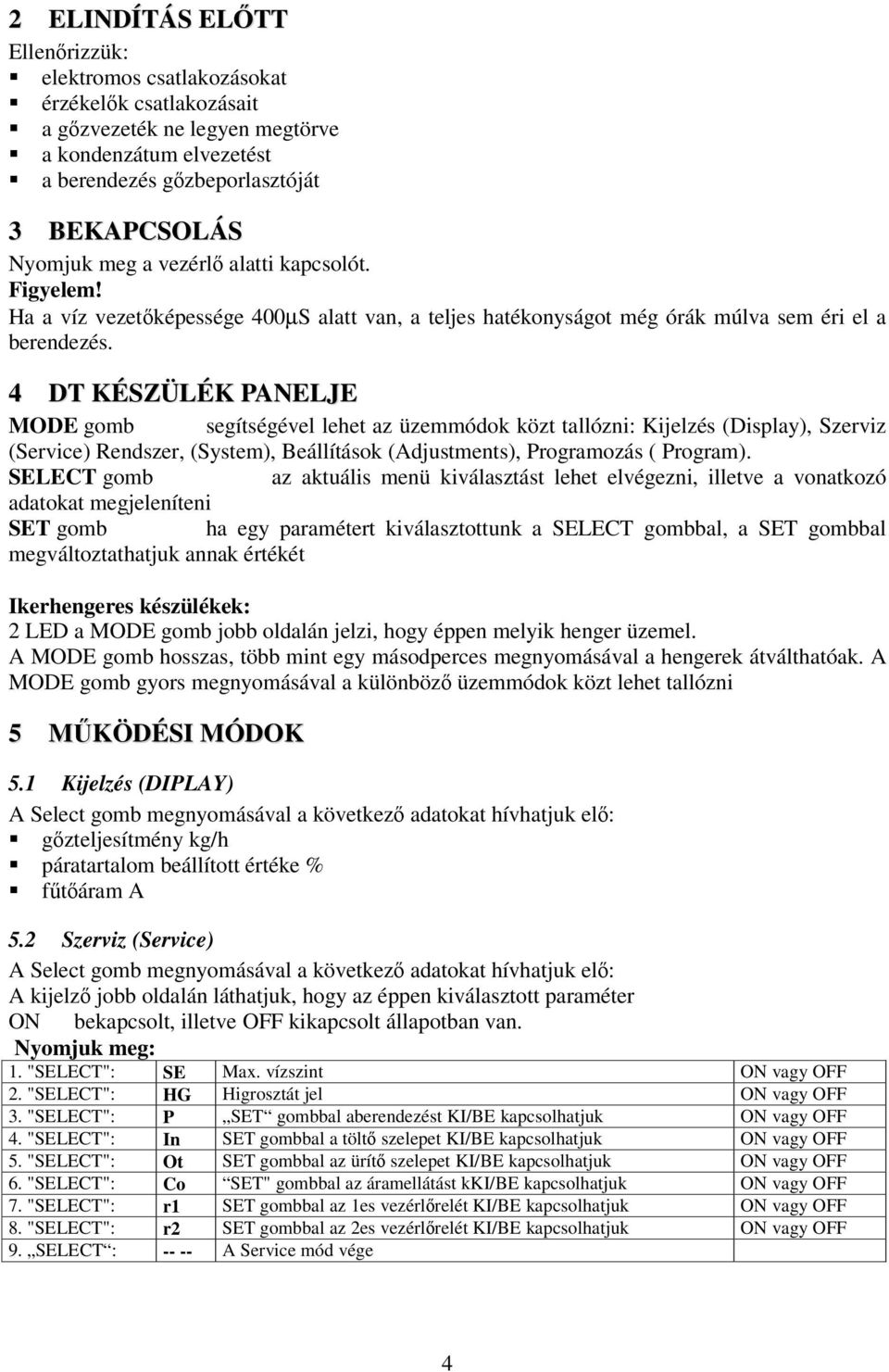

4 2 ELINDÍTÁS ELTT Ellenrizzük: elektromos csatlakozásokat érzékelk csatlakozásait a gzvezeték ne legyen megtörve a kondenzátum elvezetést a berendezés gzbeporlasztóját 3 BEKAPCSOLÁS Nyomjuk meg a vezérl alatti kapcsolót. Figyelem! Ha a víz vezetképessége 400µS alatt van, a teljes hatékonyságot még órák múlva sem éri el a berendezés. 4 DT KÉSZÜLÉK PANELJE MODE gomb segítségével lehet az üzemmódok közt tallózni: Kijelzés (Display), Szerviz (Service) Rendszer, (System), Beállítások (Adjustments), Programozás ( Program). SELECT gomb az aktuális menü kiválasztást lehet elvégezni, illetve a vonatkozó adatokat megjeleníteni SET gomb ha egy paramétert kiválasztottunk a SELECT gombbal, a SET gombbal megváltoztathatjuk annak értékét Ikerhengeres készülékek: 2 LED a MODE gomb jobb oldalán jelzi, hogy éppen melyik henger üzemel. A MODE gomb hosszas, több mint egy másodperces megnyomásával a hengerek átválthatóak. A MODE gomb gyors megnyomásával a különböz üzemmódok közt lehet tallózni 5 MKÖDÉSI MÓDOK 5.1 Kijelzés (DIPLAY) A Select gomb megnyomásával a következ adatokat hívhatjuk el: gzteljesítmény kg/h páratartalom beállított értéke % ftáram A 5.2 Szerviz (Service) A Select gomb megnyomásával a következ adatokat hívhatjuk el: A kijelz jobb oldalán láthatjuk, hogy az éppen kiválasztott paraméter ON bekapcsolt, illetve OFF kikapcsolt állapotban van. Nyomjuk meg: 1. "SELECT": SE Max. vízszint ON vagy OFF 2. "SELECT": HG Higrosztát jel ON vagy OFF 3. "SELECT": P SET gombbal aberendezést KI/BE kapcsolhatjuk ON vagy OFF 4. "SELECT": In SET gombbal a tölt szelepet KI/BE kapcsolhatjuk ON vagy OFF 5. "SELECT": Ot SET gombbal az ürít szelepet KI/BE kapcsolhatjuk ON vagy OFF 6. "SELECT": Co SET" gombbal az áramellátást kki/be kapcsolhatjuk ON vagy OFF 7. "SELECT": r1 SET gombbal az 1es vezérlrelét KI/BE kapcsolhatjuk ON vagy OFF 8. "SELECT": r2 SET gombbal az 2es vezérlrelét KI/BE kapcsolhatjuk ON vagy OFF 9. SELECT : A Service mód vége 4

5 5.3 Rendszer adatok (System datas) Az aktuális beállításokat mutatja meg. Ebben a menüben nem lehet változtatni. Nyomjuk meg 1. SELECT : VErS Szoftver verziója e.g SELECT : typ Berendezés típusa e.g SELECT : volt A beállított ftési feszültség 4. SELECT : begr A névleges gzteljesítményhez képesti beállított gzteljesítmény % 5. SELECT : Hu.S a páratartalom beállítási értéke e.g SELECT : Hu.P az arányossági tartománya a vezérlésnek 5 15% 7. SELECT : or HrGL küls páratartalom szabályzó aktív HSen beépített páratartalom szabályzó aktív 8. SELECT : AdAP mely vezérljeleket állítottuk be 0-20=0-20 volt 0-16=0-16 volt 0-10=0-10 volt 2-10=2-10 volt 1-5=1-5 volt i 020=0-20 ma i 420=4-20 ma Pot=Potentiometer on of=on-off 9. SELECT : SPLt Megmutatja melyik split kombináció van beállítva 10. SELECT : csak ikerhengeres készüléknél: 1.AdA: mindkét henger párhuzamosan mködik 2.AdA: a hengerek külön mködnek 11. SELECT : 20PS Bekapcsolási határérték 20% or 10PS Kikapcsolási határérték 10% 12. SELECT : d.plu Hosszabbított leürítési idtartam 0-99 sec. 13. SELECT : d.int Leürítési idtartam min. 14. SELECT : d.reg Szabályszer leürítés on-off 15. SELECT : d.lor Ikerhengeresnél: a leürítés nem egyidben történik a két hengernél jobb vagy bal on-off 16. SELECT : d.hyg Leürítés csak ha a higrosztát nem aktív on-off 17. SELECT : d.con Leürítés BE kapcsolt állapotban kikapcsolt állapotban off: on off 18. SELECT : I.ndL Késleltetett feltöltés 1-70 sec. 19. SELECT : IntA - on-off 20. SELECT : r1 1 relé jele 21. SELECT : r2 2 relé jele 22. SELECT : noe1 E1 hibajel KI/BE kapcsolása on-off 23. SELECT : LFLI A programozott karbantartást mutatja 100 órás intervallumokban 24. SELECT : LIFE Henger üzemóra számláló SELECT : FOAM Megmutatja ha a habzásgátló program aktív on-off 26. SELECT : ELEC Megmutatja, ha az opcionális elektrolit actív on-off 27. SELECT : StOP Ikerhengeres készüléknél egyik henger mködik vagy áll run-stop STOP = henger kikapcsolt RUN = henger bekapcsolt folyamatosan nyomjuk mag a MODE gombot a lekérdezéshez hogy melyik oldal áll vagy mködik 5

6 5.4 Beállítások (Adjustments) Ebben az üzemmódban beállíthatóak a változtatható üzemi paraméterek. Nyomjuk meg: 1. "SELECT": BeGr Gzteljesítmény határolása a névleges teljesítményhez képest % 2. SELECT : AdAP Amennyiben a bels szabályzó aktív, arányos szabályzás kiválasztás (Jelzés lista a Rendszer Adatok/System data fejezetben) 3. "SELECT": Hu.S Páratartalom beállítási pont, amennyiben a bels szabályzó aktív 4. "SELECT": Hu.P Arányossági tartomány beállítása amennyiben a bels szabályzó aktív 4. "SELECT": Hu.L Páratartalom érzékel határoló érték beállítás amennyiben arányos határoló érzékel használatos 5. SELECT": HuPL Arányossági tartomány beállítása a határoló érzékelhöz amennyiben arányos határoló érzékel használatos 6. SELECT : LFLI Karbantartási periódus beállítása 100 órás léptékkel 7. SELECT : LIFE Henger üzemóra megmutatása 8. SELECT : Beállítások menü vége % rh 5-15% % 5-15% 5.5 Programozás (Program) Az igényeknek megfelel mködés programozható be. Ebben a menüpontban csak jelszóval lehet dolgozni, és csak erre felhatalmazott személyeknek. 5.6 Teljesítmény szabályzás Több készülék összekötése is lehetséges, és azok eggyüttes mködtetése az igényeknek megfelelen. Beállítások: 1 berendezésre: berendezésre: berendezésre: berendezésre: Pl. két berendezés egy 0-10 V határérték páratartalom érzékelrl mködik. az els egységet 0-49 re kell beállítani 0-5 V tartományban ez a készülék mködik % teljesítménytartományban a másodikat re V tartományban ez a készülék is mködik % teljesítménytartományban 5.7 Relé jelzések Jelzés Megnevezés Leírás E1 Henger szerviz jelzés szükséges a henger karbantartása SET gomb megnyomásával törölhet. E2 Áramersség megntt jelzés a névleges áram 140 %- nál a berendezés leáll E3 Vízhiány jelzés nincs a készüléknek vízutánpótlása SET gombbal törölhet E4 Kódolatlan szabályzó szabályzó csere után a hiányos vagy hibás programozást jelzi E5 Karbantartási periódus Az üzemóra szerint szükséges a beállított intervallum szerinti karbantartás. SE Kollektív jelzés b - mködési hiba a gzfejlesztésben S kollektív hiba: összes E jelzés 6

7 5.8 Karbantartási intervallum A vezérl jelzi, ha a beállított karbantartási intervallum lejárt, és szükséges a vizsgálat. A számlálót a Beállítások (Adjustment) menüben lehet aktiválni és beállítani. Hogy ne jelenjen meg, LFLI értékét 0- ra kell változtatni. 6 EASY SOROZAT PANELJE Ez a sorozatú berendezések csak a beállíthatóságban térnek el a DT sorozattól. A vezérlést elre programozott algoritmusok szerint a vezérlés végzi, beállítási lehetségek nélkül. Az aktuális igények szerinti kiválasztást a panel DIP kapcsolóinak a konfigurálásával kell elvégezni. A kódolást csak felhatalmazott személyzet végezheti! A panelen két színes LED kijelz adnak tájékoztatást az üzemmódról. A KI/BE vezérlést tartalmazza a készülék. 6.1 LED jelzések folyamatos zöld a berendezés gz fejleszt villogó zöld henger karbantartás szüksége zöld háttérrel vörösen villog a hengerben a vízszint elérte a maximumot folyamatosan vörösen világít nincs vízutánpótlás vörösen villog túláram hiba A hiba oldásához indítsuk újra a készüléket! 6.2 Gzteljesítmény határolása A teljesítmény % közt állítható be, a panelen lév potenciométer segítségével. 7 KARBANTARTÁS A gzfejleszt hengert folyamatosan figyelni kell. A vízklerakódás csökkentheti a berendezés teljesítményét. A kijelzn ezt az E5 hiba jelzi. A vízkövet el kell távolítani. Éves karbantartás folyamán a következ ellenrzéseket kell elvégezni: tölt/ürít szelepek ellenrzése hidraulikus kör ellenrzése gzbeporlasztó lándzsa ellenrzése kondenzátum elvezetés ellenrzése nedvességérzékel ellenrzése (ne használjunk nagynyomású levegt vagy oldószereket a tisztításához) Figyelem! Ha hosszabb ideig nem üzemel a berendezés, teljesen le kell ereszteni a vizet. Tilos a hengert vegyszeres, mosószeres oldattal öblíteni! Erre a célra kizárólag az üzemeléshez használatos vizet szabad felhasználni! 7

8 7.1 Gzhenger szerelése Leüríthetjük a berendezést a következ képen: DT sorozat MODE gomb megnyomása után, Service üzemmódban a LED kigyullad. Select gomb megnyomása után Ot2 paramétert ki kell választani, a SET gomb lenyomása után a készülék leürül. EASY sorozat esetében a panelen elhelyezett kapcsolót kell megnyomni a leürítéshez Feszültség mentesítsük a berendezést! 1. Vegyük le a gzvezetéket. 2. Szereljük le az elektródák elektromos csatlakozóit. 3. Távolítsuk el a henger rögzítt 4. Emeljük ki a gzhengert 5. Csavarjuk le a csatlakozót, és vegyük ki a szrt 6. Tisztítsuk meg a szrt., és szereljük vissza. 7. Tisztítsuk meg a hengert, vagy cseréljük ki. 8 HIBALISTA Mikor jelez Nem indul Nem indul a szabályzó 0 Amp jelez Folyamatos tölt és leürít Nem a kiválasztott gzmennyiséget termeli Kikapcsol a berendezés zárlatos Mi okozhatja nincs feszültség a küls jel nem jut el a vezérlig- érzékel helytelen csatlakoztatása DIP helytelen konfigurálása vízk képzdött- nagy a nyomás a gzvezetékben nagyon nagy a vezetképessége a víznek nagyon kicsi a vezetképessége a víznek a vezérlést állítsuk TD be, ellenrizzük, h a vezetékek nem vezetik-e az áramot 8
