DUPLEX Basic univerzális szellőztető egységek keresztáramú hővisszanyerővel

Átírás

1 s a v e y o u r e n e r g y DUPLEX Basic univerzális szellőztető egységek keresztáramú hővisszanyerővel A DUPLEX Basic termékcsalád a keresztáramú hővisszanyerővel felszerelt univerzális szellőztető egységek új generációja. A DUPLEX Basic sorozatú kompakt szellőztető egységek beltéri kivitelben kényelmes szellőztetésre, kisebb létesítmények, műhelyek, üzlethelyiségek, iskolák, éttermek, üzletek, sport- és ipari csarnokok, illetve medencék meleglevegős fűtésére és hűtésére alkalmasak. Az egységeket beltéri fedett és száraz terekben történő, +5 C és +40 C közötti környezeti hőmérséklet és 90 % alatti relatív páratartalom melletti használatra tervezték. Az egységek hatékony szellőztetést, illetve meleglevegős keringtetéses fűtést és hűtést garantálnak minimális üzemeltetési költségekkel, így alacsony teljesítményigény mellett rendkívül hatékony hővisszanyerést biztosítanak. A DUPLEX Basic sorozatú egységek olyan kompakt berendezések, amelyek egy házban két függetlenül vezérelt, hátrahajló lapátozású EC-ventilátort, nagy hőátadó felületű rekuperatív hőcserélőt, a bevezetett és kivezetett levegő szűrésére szolgáló G4, M5 vagy F7 osztályú kitolható szűrőket, kondenzátumgyűjtő csatornát, illetve belső by-pass és keringtetős csappantyút tartalmaznak szervómeghajtással. A szendvics szerkezetű egységház lakkozott fémlemezekből és 0 mm-es PIR bélésből áll, amelyre kitűnő hővezetési tényező jellemző (λ = 0,024 W/mK). A DUPLEX Basic szellőztető egységek a legszigorúbb európai szabványoknak is megfelelnek: Az EN 1886 szerinti burkolati jellemzők A 2015-ös ErP irányelv szerinti EC-motorok SFP < 0,45 W/(m /ó) a PassivHaus* szerint A VDI 6022 szerinti higiéniai követelmények A DUPLEX Basic egységek előnyei: Új szerkezetű szellőztető egységek kitűnő paraméterekkel Kitűnően hőszigetelt burkolat (T2-es osztály) Hőhidak csökkentése (TB1-es osztály) Kompakt méretek Rendkívül lapos, mennyezetre szerelhető kivitel Egyszerű telepítés A kivezető csonkok variálható konfigurációja Szabványosított csonkméretek By-pass és keringtetős csappantyúval is kivitelezhető Parapetes kivitel m /ó, mennyezeti vagy padlós kivitel akár 8100 m /ó Rendkívül hatékony ventilátorok SFP < 0,45 W/(m /ó)* Magas hővisszanyerési hatékonyságú keresztáramú hőcserélő akár 70 % Integrált szabályozórendszer hőérzékelőkkel Integrált Webszerver (kizárólag az RD4-es szabályozás) Kényelmes CPA érintős vezérlés Teljes körű tervező program *korlátozott munkaterületen B a s i c S Z Á L L Í T H A T Ó V Á L T O Z A T O K ( K Ö L C S Ö N Ö S E N K O M B I N Á L H A T Ó K ) B beépített by-pass csappantyúval C beépített keringtető csappantyúval T beépített melegvizes fűtőkaloriferrel CHF beépített közvetlen hűtőkaloriferrel CHW beépített vízhűtővel Szellőztető egységek, hővisszanyerés 2014/02. kiadás A D U P L E X B A S I C E G Y S É G E K Ü Z E M M Ó D J A I szellőztetés hővisszanyeréssel, utánfűtéssel (hűtéssel) e e friss kültéri levegő szívása... friss szűrt levegő kilépése T E R V E Z Ő S Z O F T V E R i i 1 2 keringtetéses fűtés vagy hűtés... elhasznált levegő szívása... elhasznált levegő kilépése szellőztetés hővisszanyerés nélkül (by-passon keresztül) T... központi fűtés csatlakoztatása CH... hűtés csatlakoztatása A DUPLEX egységek, tartozékok és szabályozás részletes tervezéséhez speciális tervező program használatát javasoljuk, amely megtalálható a honlapunkon ( vagy írjon nekünk, és mi elküldjük Önnek CD-n. S Z E L L Ő Z T E T Ő E G Y S É G E K, H Ő V I S S Z A N Y E R É S ATREA SK s.r.o., Družstevná K o m á r n o Szlovák Köztársaság w w w. a t r e a. h u Tel.: Fax: atrea@atrea.hu

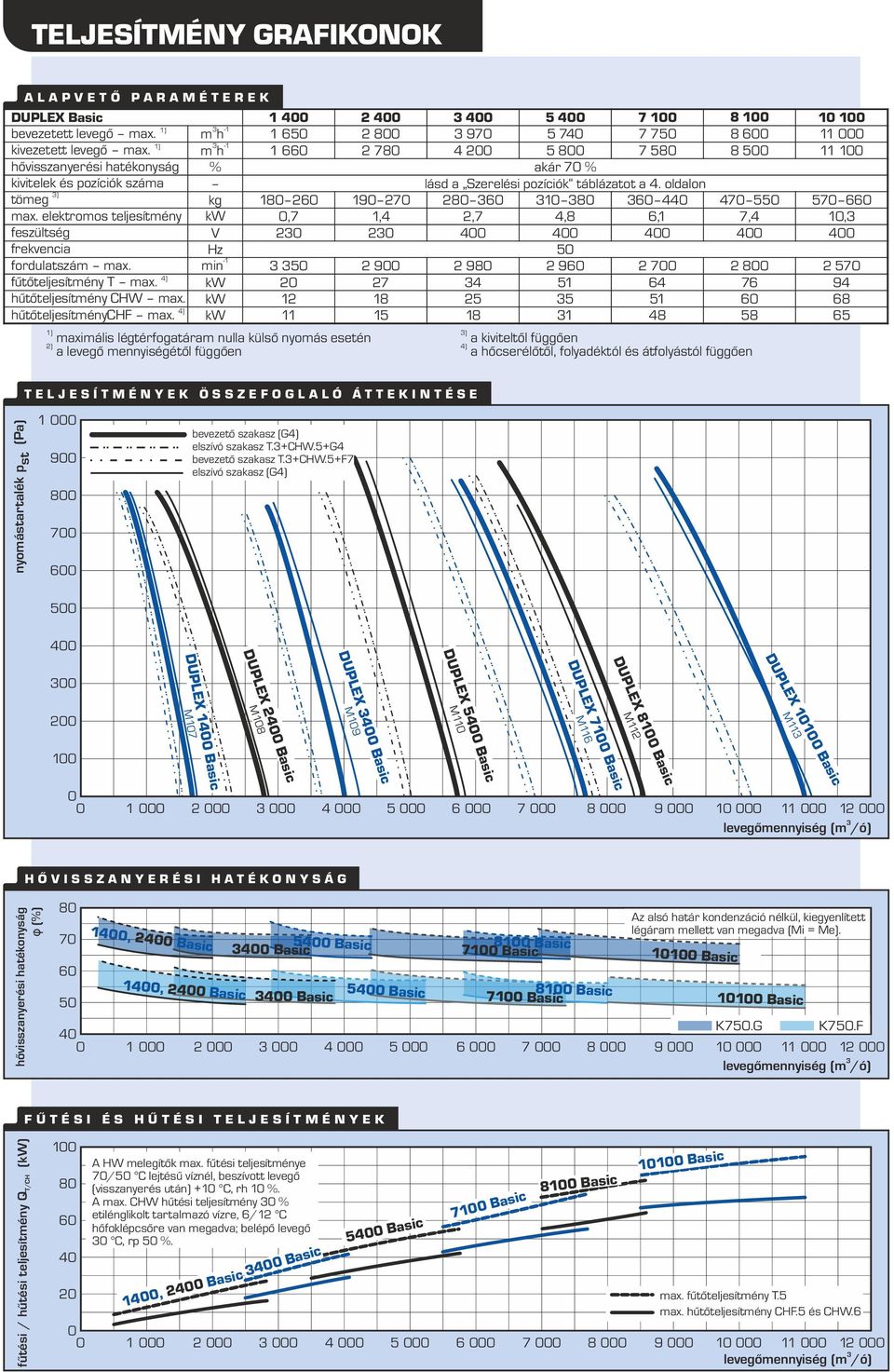

2 TELJESÍTMÉNY GRAFIKONOK A L A P V E T Ő P A R A M É T E R E K DUPLEX Basic bevezetett levegő max. 1) -1 m h kivezetett levegő max. 1) -1 m h hővisszanyerési hatékonyság % akár 70 % kivitelek és pozíciók száma lásd a Szerelési pozíciók táblázatot a 4. oldalon ) tömeg kg max. elektromos teljesítmény kw 0,7 1,4 2,7 4,8 6,1 7,4 10, feszültség V frekvencia Hz 50-1 fordulatszám max. min ) fűtőteljesítmény T max. kw hűtőteljesítmény CHW max. kw ) hűtőteljesítménychf max. kw ) maximális légtérfogatáram nulla külső nyomás esetén 2) a levegő mennyiségétől függően ) a kiviteltől függően 4) a hőcserélőtől, folyadéktól és átfolyástól függően T E L J E S Í T M É N Y E K Ö S S Z E F O G L A L Ó Á T T E K I N T É S E nyomástartalék p st (Pa) bevezető szakasz (G4) elszívó szakasz T.+CHW.5+G4 bevezető szakasz T.+CHW.5+F7 elszívó szakasz (G4) DUPLEX 2400 Basic M108 DUPLEX 400 Basic M109 DUPLEX 5400 Basic M110 DUPLEX 1400 Basic M107 DUPLEX 7100 Basic M116 DUPLEX 8100 Basic M112 DUPLEX Basic M levegőmennyiség (m /ó) H Ő V I S S Z A N Y E R É S I H A T É K O N Y S Á G hővisszanyerési hatékonyság φ (%) , 2400 Basic 1400, 2400 Basic 5400 Basic 400 Basic 7100 Basic 5400 Basic 8100 Basic 8100 Basic Az alsó határ kondenzáció nélkül, kiegyenlített légáram mellett van megadva (Mi = Me) Basic 400 Basic Basic 7100 Basic K750.G K750.F levegőmennyiség (m /ó) F Ű T É S I É S H Ű T É S I T E L J E S Í T M É N Y E K fűtési / hűtési teljesítmény Q T/CH (kw) A HW melegítők max. fűtési teljesítménye 70/50 C lejtésű víznél, beszívott levegő (visszanyerés után) +10 C, rh 10 %. A max. CHW hűtési teljesítmény 0 % etilénglikolt tartalmazó vízre, 6/12 C hőfoklépcsőre van megadva; belépő levegő 0 C, rp 50 %. 20 max. fűtőteljesítmény T.5 max. hűtőteljesítmény CHF.5 és CHW levegőmennyiség (m /ó) 1400, 2400 Basic 400 Basic 5400 Basic 7100 Basic 8100 Basic Basic

3 MÉRETEK A L A P M É R E T E K PARAPET (elölnézet) Basic MENNYEZETI (felülnézet) Basic (1/5-ös kivitel) PADLÓS (felülnézet) Basic (41/5-ös kivitel) L 405 x H 100 B Y1 Y1 H + 50 X2 L 405 x 05 L2 200 H 100 B Y1 Y1 L 405 x 05 H 100 B 150 Y1 Y1 X2 X2 X2 X2 ( D) X2 ( D) (10/10-es kivitel) X2 ( D) X2 ( D) (1/10-es kivitel) X2 ( D) X2 ( D) (41/10-es kivitel) DUPLEX Basic Méret H mm Méret B mm Hossz L mm Hossz L2 mm kondenzátum elvezetés mm 2 Csatlakozócsonkok Méret X1 x Y1 (normál e, i) mm x x x x x 500 Méret X2 x (atip. e, i) mm 15* 15* 400 x x x x x 700 * X2 x méret (, csonkok) atipikusan elhelyezett csonkok esetén: 400 x 200 mm. A részletes szerkezeti és műszaki dokumentáció érdekében javasoljuk a speciális tervező program használatát. C S A T L A K O Z Ó C S O N K O K T Í P U S A I É S M É R E T E I SZÖGLETES X + 20 X Alapkivitel (beszívás, kifúvás) Csonk rugalmas csatlakozással (beszívás, kifúvás) Csonk csappantyúval (csak beszívás) Csonk csappantyúval és rugalmas csatlakozással (csak beszívás) Y Y+20 alter. alter. KÖR ALAKÚ D Alapkivitel (beszívás, kifúvás) Csonk rugalmas csatlakozással (beszívás, kifúvás) Csonk csappantyúval (csak beszívás) Csonk csappantyúval és rugalmas csatlakozással (csak beszívás) alter. Megjegyzés: a részletes szerkezeti és műszaki dokumentáció érdekében javasoljuk a speciális tervező program használatát.

4 TELEPÍTÉS ÉS KIVITEL S Z E R E L É S I P O Z Í C I Ó K É S C S A T L A K O Z Ó C S O N K O K A DUPLEX Basic egységeket a gépházba való beillesztésük megkönnyítése érdekében különféle kivitelben szállítjuk, ezáltal jelentősen megnő a DUPLEX Basic egységek telepíthetősége az amúgy nehezen hozzáférhető helyeken is. Szerkezeti okok miatt és a kondenzátum-elvezetés biztosítása érdekében nem mindegyik egység szállítható az összes szerelési pozícióban. A részletes vázlatok a Szerelési pozíciók összegző táblázatban találhatók. A DUPLEX Basic egységekre a tartozékok gazdag választéka jellemző a csőcsonkokra választhatóan rugalmas karimák illeszthetők, a bemeneti csőcsonkok igény szerint zárócsappantyúkkal szerelhetők fel. S Z E R E L É S I P O Z Í C I Ó K PARAPETES KIVITEL Basic as kivitel (DUPLEX ) felőli nézet MENNYEZETI KIVITEL Basic as kivitel (DUPLEX ) felülnézet PADL ÓS KIVITEL Basic as kivitel (DUPLEX ) felülnézet Részletes információért lásd a DUPLEX tervezői szoftvert.

5 KEZELÉSI TERÜLET K E Z E L É S I T E R Ü L E T A DUPLEX Basic egységek telepítésénél ügyelni kell az előírt kezelési terület biztosítására az egység körül. Az egység alatt legalább 150 mm-es szabad helyet kell hagyni a DN 2-es, kondenzvíz elvezető cső beillesztéséhez. A csövet min. 150 mm magas szifonon keresztül kell a csatornába helyezni. Az említett kezelőteret az alapkivitelben szállított berendezés esetében az acélból készült hordozókeret biztosítja. A homlokzati oldalon az elülső nyitásához, a szűrőcseréhez, illetve az egység egyes elemeinek javításához és szereléséhez szükséges kezelési terület betartása szükséges. Ajtó előtti kezelési terület Az egyes vázlatokon a minimális kezelési terület látható. A cseh nemzeti szabvány értelmében legalább 600 mm-es szabad helyet kell hagyni az elektromos kapcsolószekrény elhelyezési oldaláról is. A vezérlési csomóponttal ellátott egységek esetében az adott csomópont felől is szabad teret kell biztosítani. Tartozékok kezelési területe parapetes kivitel mennyezeti kivitel strop padlós kivitel szabályozási modulok pántok min. 80 min. T CPA RD4 min. T min min. T min. 0 padló fal K K K K K K szabályozási csomópontok RE-TPO4 / RE-TPO R-CHW ÚT min Típus szokásos T (mm) pántok nélküli T (mm) DUPLEX 1400 Basic DUPLEX 2400 Basic DUPLEX 400 Basic DUPLEX 5400 Basic DUPLEX 7100 Basic DUPLEX 8100 Basic DUPLEX Basic K K K H A N G T E L J E S Í T M É N Y L W É S H A N G N Y O M Á S L D Típus DUPLEX 1400 Basic DUPLEX 2400 Basic DUPLEX 400 Basic DUPLEX 5400 Basic DUPLEX 7100 Basic DUPLEX 8100 Basic DUPLEX Basic Munkapont Hangteljesítmény L w [db(a)] szívás szívás kifúvás kifúvás egység Hangnyomás L [db(a)] D m távolságban m /ó (200 Pa) m /ó (200 Pa) m /ó (200 Pa) m /ó (200 Pa) m /ó (200 Pa) m /ó (200 Pa) m /ó (200 Pa)

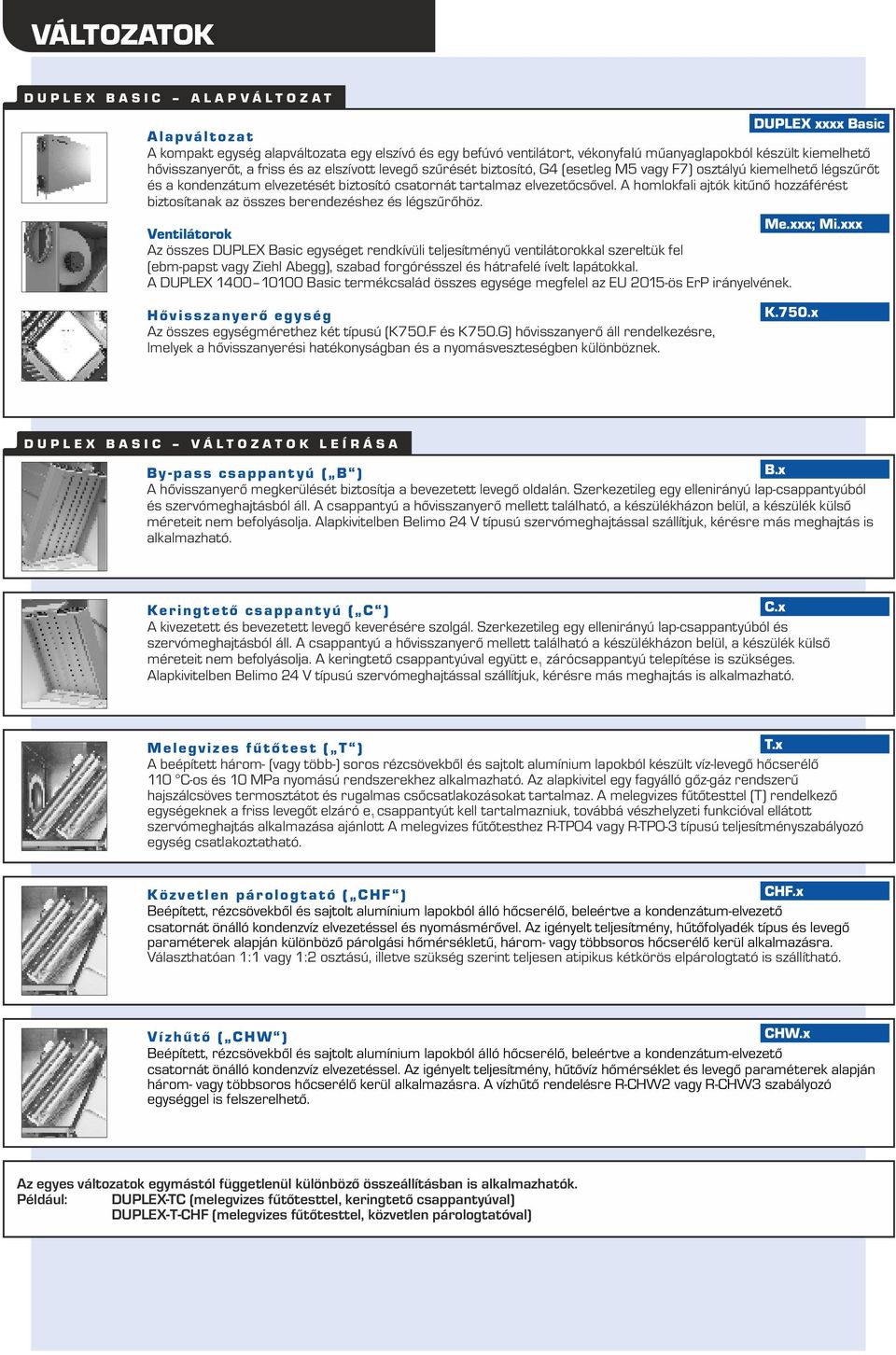

6 VÁLTOZATOK D U P L E X B A S I C A L A P V Á L T O Z A T DUPLEX xxxx Basic Alapváltozat A kompakt egység alapváltozata egy elszívó és egy befúvó ventilátort, vékonyfalú műanyaglapokból készült kiemelhető hővisszanyerőt, a friss és az elszívott levegő szűrését biztosító, G4 (esetleg M5 vagy F7) osztályú kiemelhető légszűrőt és a kondenzátum elvezetését biztosító csatornát tartalmaz elvezetőcsővel. A homlokfali k kitűnő hozzáférést biztosítanak az összes berendezéshez és légszűrőhöz. Me.xxx; Mi.xxx Ventilátorok Az összes DUPLEX Basic egységet rendkívüli teljesítményű ventilátorokkal szereltük fel (ebm-papst vagy Ziehl Abegg), szabad forgórésszel és hátrafelé ívelt lapátokkal. A DUPLEX Basic termékcsalád összes egysége megfelel az EU 2015-ös ErP irányelvének. Hővisszanyerő egység Az összes egységmérethez két típusú (K750.F és K750.G) hővisszanyerő áll rendelkezésre, lmelyek a hővisszanyerési hatékonyságban és a nyomásveszteségben különböznek. K.750.x D U P L E X B A S I C V Á L T O Z A T O K L E Í R Á S A B y -pass csappant yú ( B ) B.x A hővisszanyerő megkerülését biztosítja a bevezetett levegő oldalán. Szerkezetileg egy ellenirányú lap-csappantyúból és szervómeghajtásból áll. A csappantyú a hővisszanyerő mellett található, a készülékházon belül, a készülék külső méreteit nem befolyásolja. Alapkivitelben Belimo 24 V típusú szervómeghajtással szállítjuk, kérésre más meghajtás is alkalmazható. Keringtető csappant yú ( C ) C.x A kivezetett és bevezetett levegő keverésére szolgál. Szerkezetileg egy ellenirányú lap-csappantyúból és szervómeghajtásból áll. A csappantyú a hővisszanyerő mellett található a készülékházon belül, a készülék külső méreteit nem befolyásolja. A keringtető csappantyúval együtt zárócsappantyú telepítése is szükséges. Alapkivitelben Belimo 24 V típusú szervómeghajtással szállítjuk, kérésre más meghajtás is alkalmazható. M elegvizes f ű tőtest ( T ) T.x A beépített három- (vagy több-) soros rézcsövekből és sajtolt alumínium lapokból készült víz-levegő hőcserélő 110 C-os és 10 MPa nyomású rendszerekhez alkalmazható. Az alapkivitel egy fagyálló gőz-gáz rendszerű hajszálcsöves termosztátot és rugalmas csőcsatlakozásokat tartalmaz. A melegvizes fűtőtesttel (T) rendelkező egységeknek a friss levegőt elzáró e1 csappantyút kell tartalmazniuk, továbbá vészhelyzeti funkcióval ellátott szervómeghajtás alkalmazása ajánlott A melegvizes fűtőtesthez R-TPO4 vagy R-TPO- típusú teljesítményszabályozó egység csatlakoztatható. Közvetlen párologtató ( CHF ) CHF.x Beépített, rézcsövekből és sajtolt alumínium lapokból álló hőcserélő, beleértve a kondenzátum-elvezető csatornát önálló kondenzvíz elvezetéssel és nyomásmérővel. Az igényelt teljesítmény, hűtőfolyadék típus és levegő paraméterek alapján különböző párolgási hőmérsékletű, három- vagy többsoros hőcserélő kerül alkalmazásra. Választhatóan 1:1 vagy 1:2 osztású, illetve szükség szerint teljesen atipikus kétkörös elpárologtató is szállítható. Vízhűtő ( CHW ) CHW.x Beépített, rézcsövekből és sajtolt alumínium lapokból álló hőcserélő, beleértve a kondenzátum-elvezető csatornát önálló kondenzvíz elvezetéssel. Az igényelt teljesítmény, hűtővíz hőmérséklet és levegő paraméterek alapján három- vagy többsoros hőcserélő kerül alkalmazásra. A vízhűtő rendelésre R-CHW2 vagy R-CHW szabályozó egységgel is felszerelhető. Az egyes változatok egymástól függetlenül különböző összeállításban is alkalmazhatók. Például: DUPLEX-TC (melegvizes fűtőtesttel, keringtető csappantyúval) DUPLEX-T-CHF (melegvizes fűtőtesttel, közvetlen párologtatóval)

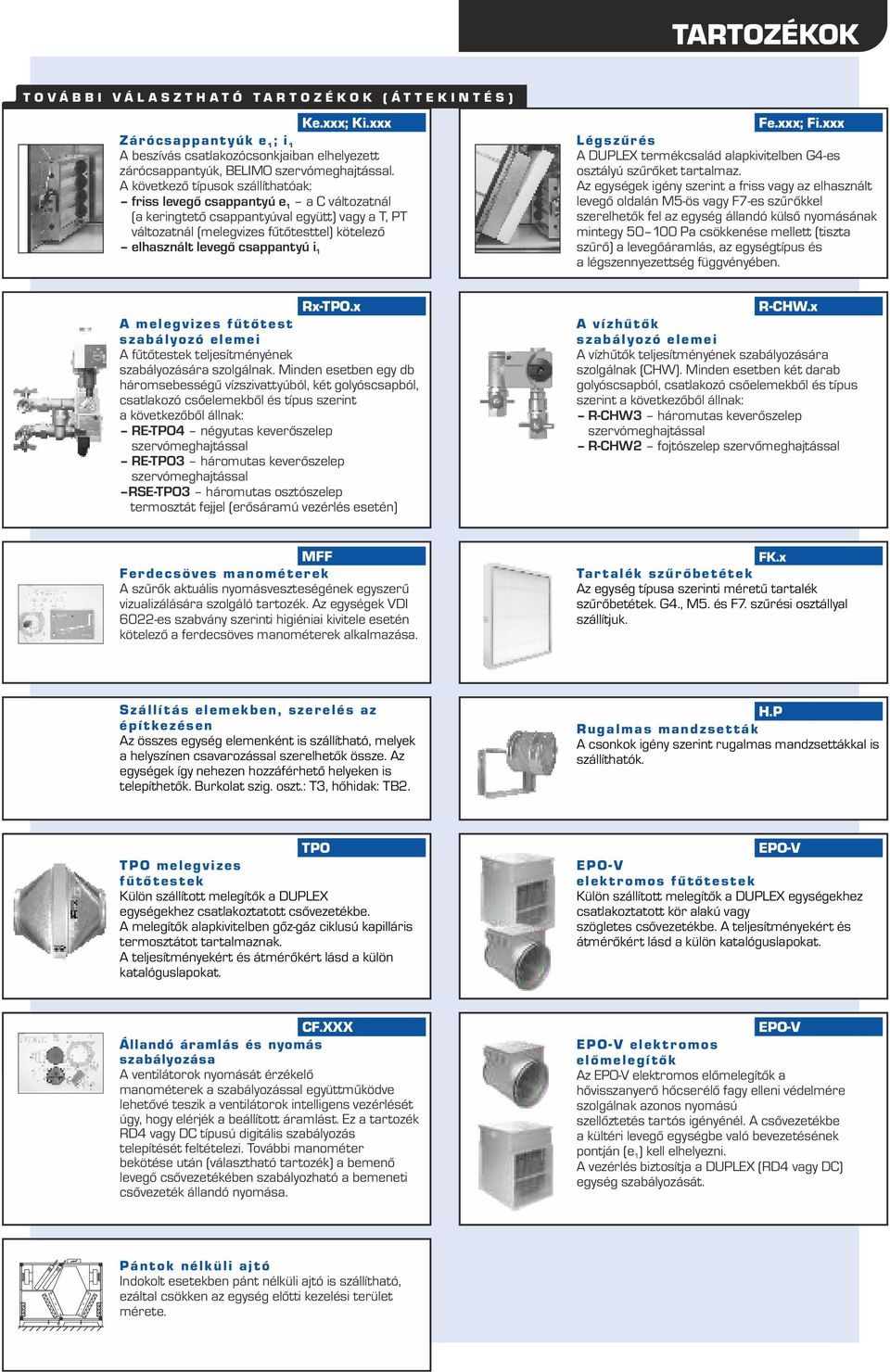

7 TARTOZÉKOK T O V Á B B I V Á L A S Z T H A T Ó T A R T O Z É K O K ( Á T T E K I N T É S ) Ke.xxx; Ki.xxx Zárócsappant yúk ; A beszívás csatlakozócsonkjaiban elhelyezett zárócsappantyúk, BELIMO szervómeghajtással. A következő típusok szállíthatóak: friss levegő csappantyú a C változatnál (a keringtető csappantyúval együtt) vagy a T, PT változatnál (melegvizes fűtőtesttel) kötelező elhasznált levegő csappantyú Fe.xxx; Fi.xxx L égszűrés A DUPLEX termékcsalád alapkivitelben G4-es osztályú szűrőket tartalmaz. Az egységek igény szerint a friss vagy az elhasznált levegő oldalán M5-ös vagy F7-es szűrőkkel szerelhetők fel az egység állandó külső nyomásának mintegy Pa csökkenése mellett (tiszta szűrő) a levegőáramlás, az egységtípus és a légszennyezettség függvényében. Rx-TPO.x A melegvizes f ű tőtest szabályozó e l e mei A fűtőtestek teljesítményének szabályozására szolgálnak. Minden esetben egy db háromsebességű vízszivattyúból, két golyóscsapból, csatlakozó csőelemekből és típus szerint a következőből állnak: RE-TPO4 négyutas keverőszelep szervómeghajtással RE-TPO háromutas keverőszelep szervómeghajtással RSE-TPO háromutas osztószelep termosztát fejjel (erősáramú vezérlés esetén) R-CHW.x A v ízhűtők s zabályozó elemei A vízhűtők teljesítményének szabályozására szolgálnak (CHW). Minden esetben két darab golyóscsapból, csatlakozó csőelemekből és típus szerint a következőből állnak: R-CHW háromutas keverőszelep szervómeghajtással R-CHW2 fojtószelep szervőmeghajtással MFF Ferdecsöves m a nométerek A szűrők aktuális nyomásveszteségének egyszerű vizualizálására szolgáló tartozék. Az egységek VDI 6022-es szabvány szerinti higiéniai kivitele esetén kötelező a ferdecsöves manométerek alkalmazása. FK.x Ta r t alék s z űrőbetétek Az egység típusa szerinti méretű tartalék szűrőbetétek. G4., M5. és F7. szűrési osztállyal szállítjuk. Szállítás e l e m e kben, szerelés az építke z ésen Az összes egység elemenként is szállítható, melyek a helyszínen csavarozással szerelhetők össze. Az egységek így nehezen hozzáférhető helyeken is telepíthetők. Burkolat szig. oszt.: T, hőhidak: TB2. H.P Rugalmas m a ndzsetták A csonkok igény szerint rugalmas mandzsettákkal is szállíthatók. TPO m e legvizes fűtőtestek Külön szállított melegítők a DUPLEX egységekhez csatlakoztatott csővezetékbe. A melegítők alapkivitelben gőz-gáz ciklusú kapilláris termosztátot tartalmaznak. A teljesítményekért és átmérőkért lásd a külön katalóguslapokat. TPO EPO-V E P O-V e l e k t r o m o s f ű t ő t e stek Külön szállított melegítők a DUPLEX egységekhez csatlakoztatott kör alakú vagy szögletes csővezetékbe. A teljesítményekért és átmérőkért lásd a külön katalóguslapokat. CF.XXX Állandó áramlás és nyomás szabályozása A ventilátorok nyomását érzékelő manométerek a szabályozással együttműködve lehetővé teszik a ventilátorok intelligens vezérlését úgy, hogy elérjék a beállított áramlást. Ez a tartozék RD4 vagy DC típusú digitális szabályozás telepítését feltételezi. További manométer bekötése után (választható tartozék) a bemenő levegő csővezetékében szabályozható a bemeneti csővezeték állandó nyomása. EPO-V E P O-V e l e k t r o m o s e l ő m e l e g í tők Az EPO-V elektromos előmelegítők a hővisszanyerő hőcserélő fagy elleni védelmére szolgálnak azonos nyomású szellőztetés tartós igényénél. A csővezetékbe a kültéri levegő egységbe való bevezetésének pontján () kell elhelyezni. A vezérlés biztosítja a DUPLEX (RD4 vagy DC) egység szabályozását. Pántok nélküli a jtó Indokolt esetekben pánt nélküli is szállítható, ezáltal csökken az egység előtti kezelési terület mérete.

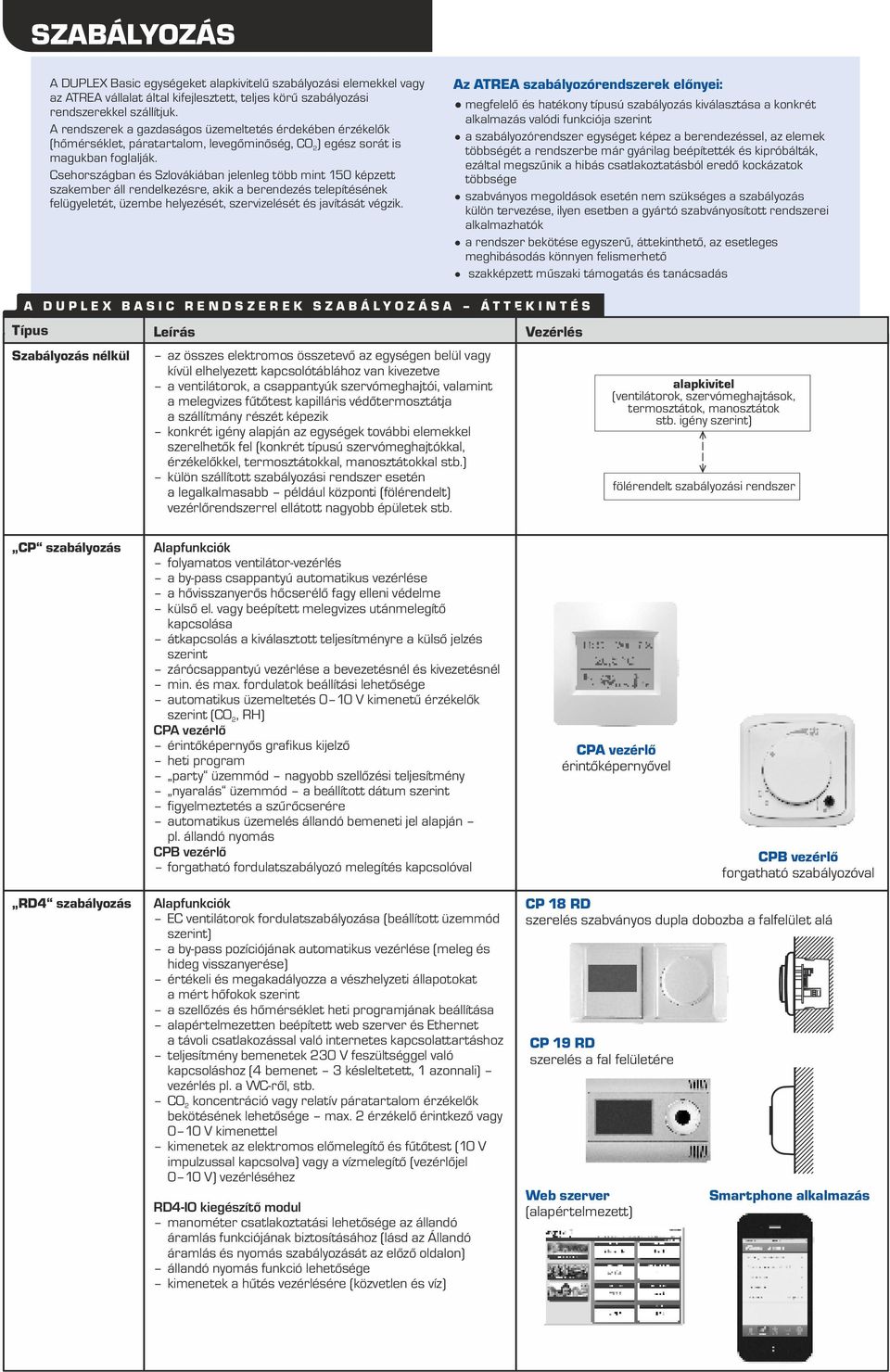

8 SZABÁLYOZÁS A DUPLEX Basic egységeket alapkivitelű szabályozási elemekkel vagy az ATREA vállalat által kifejlesztett, teljes körű szabályozási rendszerekkel szállítjuk. A rendszerek a gazdaságos üzemeltetés érdekében érzékelők (hőmérséklet, páratartalom, levegőminőség, CO 2) egész sorát is magukban foglalják. Csehországban és Szlovákiában jelenleg több mint 150 képzett szakember áll rendelkezésre, akik a berendezés telepítésének felügyeletét, üzembe helyezését, szervizelését és javítását végzik. Az ATREA szabályozórendszerek előnyei: megfelelő és hatékony típusú szabályozás kiválasztása a konkrét alkalmazás valódi funkciója szerint a szabályozórendszer egységet képez a berendezéssel, az elemek többségét a rendszerbe már gyárilag beépítették és kipróbálták, ezáltal megszűnik a hibás csatlakoztatásból eredő kockázatok többsége szabványos megoldások esetén nem szükséges a szabályozás külön tervezése, ilyen esetben a gyártó szabványosított rendszerei alkalmazhatók a rendszer bekötése egyszerű, áttekinthető, az esetleges meghibásodás könnyen felismerhető szakképzett műszaki támogatás és tanácsadás A D U P L E X B A S I C R E N D S Z E R E K S Z A B Á L Y O Z Á S A Á T T E K I N T É S Típus Szabályozás nélkül Leírás az összes elektromos összetevő az egységen belül vagy kívül elhelyezett kapcsolótáblához van kivezetve a ventilátorok, a csappantyúk szervómeghi, valamint a melegvizes fűtőtest kapilláris védőtermosztátja a szállítmány részét képezik konkrét igény alapján az egységek további elemekkel szerelhetők fel (konkrét típusú szervómeghkkal, érzékelőkkel, termosztátokkal, manosztátokkal stb.) külön szállított szabályozási rendszer esetén a legalkalmasabb például központi (fölérendelt) vezérlőrendszerrel ellátott nagyobb épületek stb. Vezérlés alapkivitel (ventilátorok, szervómeghajtások, termosztátok, manosztátok stb. igény szerint) fölérendelt szabályozási rendszer CP szabályozás Alapfunkciók folyamatos ventilátor-vezérlés a by-pass csappantyú automatikus vezérlése a hővisszanyerős hőcserélő fagy elleni védelme külső el. vagy beépített melegvizes utánmelegítő kapcsolása átkapcsolás a kiválasztott teljesítményre a külső jelzés szerint zárócsappantyú vezérlése a bevezetésnél és kivezetésnél min. és max. fordulatok beállítási lehetősége automatikus üzemeltetés 0 10 V kimenetű érzékelők szerint (CO 2, RH) CPA vezérlő érintőképernyős grafikus kijelző heti program party üzemmód nagyobb szellőzési teljesítmény nyaralás üzemmód a beállított dátum szerint figyelmeztetés a szűrőcserére automatikus üzemelés állandó bemeneti jel alapján pl. állandó nyomás CPB vezérlő forgatható fordulatszabályozó melegítés kapcsolóval CPA vezérlő érintőképernyővel CPB vezérlő forgatható szabályozóval RD4 szabályozás Alapfunkciók EC ventilátorok fordulatszabályozása (beállított üzemmód szerint) a by-pass pozíciójának automatikus vezérlése (meleg és hideg visszanyerése) értékeli és megakadályozza a vészhelyzeti állapotokat a mért hőfokok szerint a szellőzés és hőmérséklet heti programjának beállítása alapértelmezetten beépített web szerver és Ethernet a távoli csatlakozással való internetes kapcsolattartáshoz teljesítmény bemenetek 20 V feszültséggel való kapcsoláshoz (4 bemenet késleltetett, 1 azonnali) vezérlés pl. a WC-ről, stb. CO 2 koncentráció vagy relatív páratartalom érzékelők bekötésének lehetősége max. 2 érzékelő érintkező vagy 0 10 V kimenettel kimenetek az elektromos előmelegítő és fűtőtest (10 V impulzussal kapcsolva) vagy a vízmelegítő (vezérlőjel 0 10 V) vezérléséhez RD4-IO kiegészítő modul manométer csatlakoztatási lehetősége az állandó áramlás funkciójának biztosításához (lásd az Állandó áramlás és nyomás szabályozását az előző oldalon) állandó nyomás funkció lehetősége kimenetek a hűtés vezérlésére (közvetlen és víz) CP 18 RD szerelés szabványos dupla dobozba a falfelület alá CP 19 RD szerelés a fal felületére Web szerver (alapértelmezett) Smartphone alkalmazás
