1 Gázellátás, kémények Szikra Csaba tudományos munkatárs BME Építészmérnöki Kar Épületenergetikai és Épületgépészeti Tanszék 2010.

2 A földgáz Fizikai tulajdonságai: Összetétel (budapesti körvezeték): Éghetı anyagok: (Metán-CH 4 ~96tf%, Etán-C 2 H 6 ~1tf%, Propán-C 3 H 8 ~1tf%, Bután-C 4 H 10 ~1tf%, Pentán-C 5 H 12 ~1tf% Kísérı anyagok (Széndioxid, Nitrogén, Nemesgázok) Szennyezık (Kén, Kénhidrogén) Nedvesség Sztöchiometriai normálállapot (15 C, Pa), minden adat erre vonatkozik. Relatív sőrőség: A levegıvel összevetett sőrőség s=ρ gáz / ρ levegı Földgáz : s= PB-gáz : s= Égéshı (felsı főtıérték), Főtıérték (alsó főtıérték): /földgáz/ Felsı főtıérték: kj/nm 3 Alsó főtıérték: kj/nm 3 (1m 3 /h fogyasztás: 9.44kW) Gyulladási hımérséklet: C /földgáz/ Légszükséglet /földgáz/ Elméleti légszükséglet: Földgáz: 9.5m 3 /m 3, PB gáz: 28.9m 3 /m 3 Légfelesleg tényezı L gáz =1.2

3 Metán: Meghatározható összetevınként: Sztöchiometria az égés kémiai egyenletei: CH 4 + 2O 2 = CO 2 + 2H 2 O 1m 3 gáz elégetésekor felszabaduló energia (Égéshı, főtıérték), és a kívánt teljesítmény igényhez szükséges gázszükséglet (Nm 3 /h); Az égéshez szükséges Oxigén illetve levegı szükséglet; A keletkezett égéstermék összetétele (Széndioxid, Vízgız,... stb.); A számítást minden összetevıre megismételjük: Éghetı anyagok (Szénhidrogének), szennyezık (Kén, Kénhidrogének stb. ); Figyelembe vesszük a tökéletes égéshez szükséges többlet levegı mennyiségét (Légfelesleg tényezıt); Figyelembe vesszük gáz és a levegı egyéb kísérı anyagait, összetevıit; A számítás eredménye, a keletkezett füstgáz: Mennyisége (Nm 3 /h), összetétele: Széndioxid, Nedvességtartalom, Kén- (monoxid, dioxid, trioxid), Nitrogéndioxid (N 2 ), Nemesgázok, Tökéletlen égéskor: Szénhidrogének, Szénmonoxid. Az égéstermék tulajdonságai: Harmatponti hımérséklet, normál sőrőség, viszkozitás, fajhı stb...

4 Csatlakozó- és fogyasztói vezeték 1. Részei. Az épületbe történı becsatlakozás módjai A csatlakozó vezeték: 1. Bekötıvezeték (Utcai alapvezeték) Gázközmő - Fıelzáró 2. Külsı alapvezeték Fıelzáró - Épület 3. Belsı alapvezeték 4. Felszálló vezeték (Gázmérı-tıl) 5. Fogyasztói vezeték Közmőhálózat nyomása: Nagynyomású vezeték (25bar felett) Nagy-középnyomású vezeték ( bar) Középnyomású hálózat ( bar) Növelt kisnyomású hálózat (0.1 bar) (csak a csatlakozó vezeték!) Fogyasztói vezetékek nyomása: Kisnyomású hálózat (0.1bar-ig)

5 Csatlakozó- és fogyasztói vezeték 1. Részei. Az épületbe történı becsatlakozás módjai A csatlakozó vezeték: 1. Bekötıvezeték (Utcai alapvezeték) Gázközmő - Fıelzáró 2. Külsı alapvezeték Fıelzáró - Épület 3. Belsı alapvezeték 4. Felszálló vezeték (Gázmérı-tıl) 5. Fogyasztói vezeték Közmőhálózat nyomása: Nagynyomású vezeték (25bar felett) Nagy-középnyomású vezeték ( bar) Középnyomású hálózat ( bar) Növelt kisnyomású hálózat (0.1 bar) (csak a csatlakozó vezeték!) Fogyasztói vezetékek nyomása: Kisnyomású hálózat (0.1bar-ig)

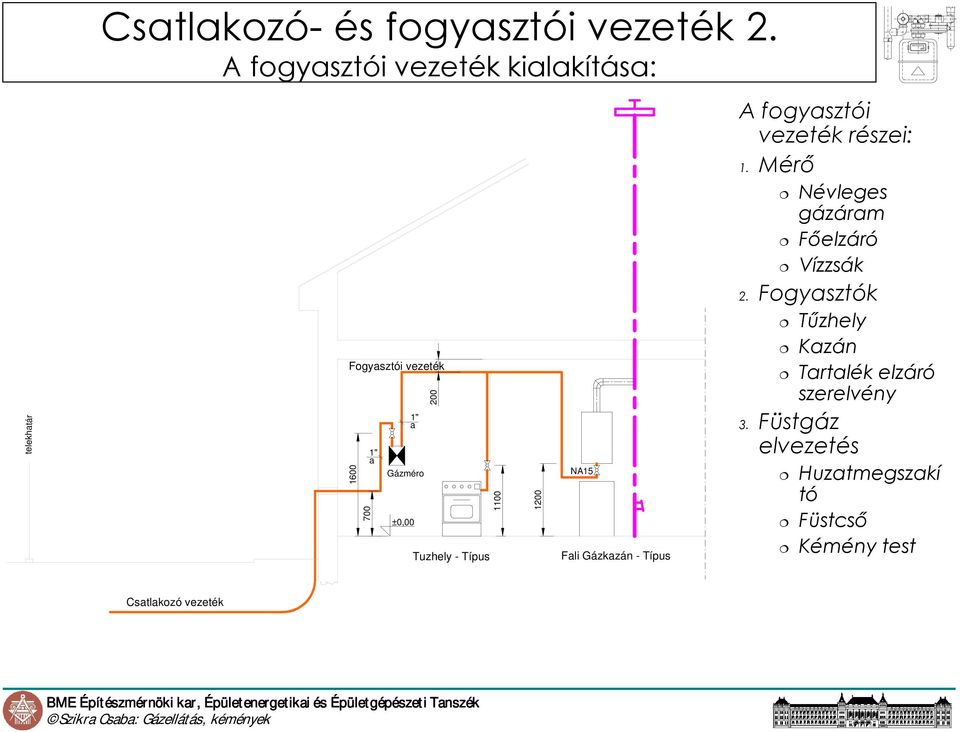

6 telekhatár Csatlakozó- és fogyasztói vezeték 2. A fogyasztói vezeték kialakítása: Fogyasztói vezeték a 1" Gázméro ±0,00 a 1" 200 Tuzhely - Típus NA15 Fali Gázkazán - Típus A fogyasztói vezeték részei: 1. Mérı Névleges gázáram Fıelzáró Vízzsák 2. Fogyasztók Tőzhely Kazán Tartalék elzáró szerelvény 3. Füstgáz elvezetés Huzatmegszakí tó Füstcsı Kémény test Csatlakozó vezeték

7 Csatlakozó- és fogyasztói vezeték 3. Kialakításának szabályai: Csatlakozó vezeték: Minden önálló ingatlanhoz saját bekötıvezetéket kell biztosítani, Idegen ingatlanon csatlakozóvezeték csak szolgalmi joggal vezethetı, Csatlakozó vezeték legkisebb mérete: NA25, Lakó és kommunális ingatlanra csak kisnyomású, illetve emelt kisnyomású vezeték építhetı (maximális nyomás: 0.1bar), Csak 1.7m magas minimális belmagasságú, szellıztethetı helyiségben építhetı gázvezeték, Gépkocsi tárolóban (3 vagy annál több beállású), garázsban tilos csatlakozó vezetéket létesíteni, Csatlakozó vezetéket létesíteni tilos: hálóhelyiségben, lakószobában, kamrában, WC-ben, szellıztethetetlen helyiségben, Gázvezetéket (Csatlakozó és Fogyasztói vezetéket) létesíteni tilos: Kéményben, Pince nélküli épület alatt a földbe fektetve, Födémszerkezetben, álmennyezetben, Gépházban, óvóhelyen, WC-ben, kamrában, hőtıhelyiségben, Fogyasztói vezeték: Csak kisnyomású lehet, (kisebb, mint 0.1bar!) idegen bérleményen, közös használatú tereken nem haladhat át, A, B tőzveszélyességő helyiségeken, Gépkocsi tároló, 140kW összteljesítményőnél nagyobb hıtermelık, Garázsok, 0.4kV-nál nagyobb villamos kapcsolók helyiségeken csak akkor ha a gázkészülék a helyiségben van, A fogyasztói vezeték legkisebb átmérıje NA15, Védıtávolságok sugárzó hı Csıanyagok, kötések (acél - hegesztve, félkemény réz - keményforrasztással).

8 Gázmérık 1. Elhelyezési szabályai 100m 3 /h névleges teljesítmény alatti mérık (háztartási mérı 15m 3 /h-ig): A helyiség D (mérsékelten tőzveszélyes) tőzveszélyességő osztályba sorolt. Gázmérı elhelyezhetı: Szabadban vagy külsı falon Mechanikai és hıvédelem, Külsı falra, lépcsıházban, közös használatú helyiségben Zárható fülke vagy szekrény, Pincében: Nem korrózió veszélyes, Talajvíz elleni szigeteléssel, szilárd burkolattal illetve vakolt fallal rendelkezik, Szabad őrszelvénye legalább m, Több szintes összefüggı légterekben a gázszolgálató hozzájárulásával, Lépcsıházban szintenként Zárható fülke vagy szekrény, Nem fagyveszélyes, Kiszellıztethetı, Csoportos szerelése Közös használatú térben, kulcsra zárható szekrényben, külön közös elzáró szerelvénnyel (a mérıhelyiségen kívül, az ingatlanba lépés helyén), Gázmérı nem helyezhetı el: Lakószobában (nappali, háló stb.) Ez az állapot a késıbbiek során sem változtatható meg. Lakószobával a gázmérı helyiségét összeszellıztetni nem szabad; Fürdıszobában, WC-ben; Garázsban, gépkocsi tárolóban; 400 V-nál nagyobb feszültségő villamos berendezéseket tartalmazó helyiségben, "A" és "B" tőzveszélyességi osztályba sorolt, vagy tőzveszélyes anyag rendszeres használatára (tárolására) szolgáló helyiségben Éghetı falszerkezetre, éghetı vagy hıre lágyuló burkolatú falra, Kazánházban, 140kW-nál nagyobb összteljesítményő gázberendezések helyiségeiben, Védıtávolságok: Gázfogyasztótól min.1m, de beépített szigetelı fallal min. 0.5m (vízszintes vetület), Füstcsıtıl, vagy melegvíz vezetéktıl min 0.5m (alkotóktól).

9 Gázmérık 2. Háztartási gázmérık helyigénye Csatlakozó vezeték Fogyasztói vezeték Csatlakozó vezeték Egyedi mérı elhelyezés A csatlakozó (méretlen) vezeték mindig balról A fogyasztói vezeték jobbról Elzáró szerelvény 6m 3 felett mindkét oldalról Kiszellıztetett, zárható szekrény Háztartási mérık G4,G6 (m 3 /h) Méret: (cm) Csatlakozás:1 1, 25cm Csoportos mérı elhelyezés Víz-zsákcsı kialakítása

10 Gázmérık 3. Háztartási gázmérık kialakítása, csatlakozása a hálózatra Csatlakozó vezeték Elzáró szerelvény 250 Fogyasztói vezeték Egycsonkú mérı, növelt kisnyomású hálózathoz Nyomáscsökkento 200 Foelzáró Kétcsonkú mérı Fogyasztói vezeték Felszálló

11 Gázmérık 4. Elhelyezési szabályai 100m 3 /h névleges teljesítménynél nagyobb mérık (ipar, közintézmények): A helyiség A (fokozottan tőz- és robbanásveszélyes) tőzveszélyességő osztályba sorolt Hasadó vagy hasadó-nyíló felület alakítandó ki. A gázmérınek önálló helyiséget kell kialakítani, mely helységre teljesülnie kell: A 100m 3 /h nál kisebb névleges terheléső gázmérıkre vonatkozó elıírások, amennyiben szigorúbbak, mint az alábbiak; Külsı fal mentén, földszinten és könnyen megközelíthetı helyen kell legyen; Bejárata szabadból, vagy jól szellızı (mindenkor megközelíthetı) közös térbıl nyíljon; Az A T. osztálynak megfelelı elıírásokat kielégítse (feliratok, oltókészülék stb.); Fala 1.5h, födémszerkezete 1h tőzállóságú, nyílászárói nem éghetıek, padlója sztatikus feltöltıdés mentes; Nem nyílhat olyan helyiség felé, melyben 140kW-nál nagyobb összteljesítményő gázkészülék van; Villamos berendezései A-2 -es veszélyességi foknak megfelelıen szerelt (RB, Ex); A helyiség főtése csak közvetett lehet; Szabadba nyíló alsó-felsı szellızıvel kell ellátni, melyre az alábbiak teljesülnek: A szellızınyílások összes szabad keresztmetszete a helyiség szabad alapterületének 1%-a; Az alsó szellızı alsó éle a külsı szinttıl minimum 300mm-re legyen; (egymástól?) A szellızık más nyílásoktól minimum 1m-re legyenek; A szellızık mechanikai védelemmel legyenek ellátva (max. 15mm lyukbıségő ráccsal);

12 Gázkészülékek 1. Felosztása, fajtái Típus: Neve: Égési levegı: Égéstermék: Példa: A Nyílt égıjő gázkészülék Helyiségbıl Helyiségbe Tőzhely, Kisvízmelegítı, Gáz infrasugárzó. Fontosabb tervezési feltételek: A belsı levegı szennyezı anyag koncentrációja a méretezés alapja: Szükséges levegı egyidejő terhelésnél 12[m 3 /h/kw] (közelítı számítás) B Kéménybe kötött gázkészülék Helyiségbıl Szabadba, kéményen keresztül Fali vízmelegítı, Fali főtı készülék, Kazán. Kémény huzat a légutánpótlás biztosítója Helyiség min. 8m 3 Az égési levegı számítandó! C Zárt égésterő gázkészülék Szabadból, zárt rendszerrel Szabadba, zárt rendszerrel Fali konvektor, Fali vízmelegítı, Fali főtı készülék, Kazán. Kettısfalú kéménykürtı ha ez nem megoldható, külsı falra helyezett parapet kémény, az elhelyezésére külön elıírások a GMBSZ-ben

13 Gázkészülékek 2. A - B típusú készülékek légellátásának általános elıírásai Mivel a készülék égéstere a helyiséggel közös térben van ezért: Biztosítani kell a külsı környezetbıl szellızı levegı bejutását, mely részben fedezi az égéshez szükséges oxigénszükségletet. A helyiségbe jutó szellızı levegı mértékét a gázkészülék teljesítménye (hıterhelése) határozza meg. HİTERHELÉS : Névleges teljesítmény/hatásfok A szükséges szellızılevegı-térfogatáramot és a bejutását biztosító mőszaki feltételeket meg kell tervezni. Melynek módja: Lehetıleg közvetlenül a szabadból a helyiség légterébe vezetı nyílás (nyílások) elhelyezésével. Mely nyílások hatásos átömlı keresztmetszete méretezett! Tanúsítvánnyal és jelleggörbékkel ellátott (V=K P), e célra szolgáló szerkezetek! Ha szellızı nyílások közvetlenül nem helyezhetık el (megengedett): a szomszédos helyiséget a gázfogyasztó készülék helyiségével össze kell szellıztetni. A gázfogyasztó készülék helyiségében a nyílások eltakarásának tilalmát jelezni kell a fogyasztó részére. Ezt a tilalmat a tervben is elı kell írni.

14 Gázkészülékek 3. A típusú készülékek légellátása, szellızése (alapelvek) Az égéstermék és a használat során keletkezett egyéb szennyezıanyagok koncentrációjának az egészségügyi követelményeknek megfelelı szinten tartása A feltételt teljesítı szellızılevegı-térfogatáram meghatározása végezhetı közelítı módszerrel, fajlagos értékek alapján: a gázfogyasztó készülék egyidejő hıterhelésére vonatkoztatva legalább Egyidejőségi tényezık: 3-4 fızıhelyes tőzhely: 0,50; 1-2 fızıhelyes gázfızı: 0,65; egyéb gázfogyasztó készülék: 1,00; 12 m 3 /h/kw Részletes számítással, a gázfogyasztó készülék, mint szennyezı forrás kibocsátásának és a megengedett belsı szennyezıanyag-koncentrációnak a figyelembevételével: o V szell G 3, elméleti = [ m / h] k k i, meg k i,meg a szennyezıanyagra vonatkozó egészségügyi határérték [mg/m 3 ]; k o a külsı levegı szennyezıanyag-koncentrációja [mg/m 3 ]; G a keletkezı szennyezıanyag forráserıssége, [mg/h]; o

15 Gázkészülékek 4. A kéménybe kötött készülékek áramlásbiztosítója (huzatmegszakító) Terelı lemez Égéstermék Levegı Feladata: Mivel a kémény huzata függ a környezet, illetve az üzem paramétereitıl, a készülék füstgázelvezetését függetleníteni kell a kémény huzatváltozásaitól; Normális mőködés: Az égés közben keletkezı füstgáz felfelé halad; A többlet huzatnak megfelelı többlet levegı hozzákeveredik a füstgázhoz; A hozzákeveredı hidegebb levegı csökkenti a huzatot (önszabályozás). Indulási állapot: A helyiség hımérsékletével azonos levegı akadályozza a feláramlást; Néhány másodperc alatt kialakul a huzat, addig a helyiségbe távozik a füstgáz. Rövid ideig tartó huzat megszőnés (szél fúj a kéménybe):

16 Gázkészülékek 5. B típusú készülékek légellátása, szellızése Gondoskodni kell az égéshez szükséges levegı és az áramlásbiztosítón keresztül a helyiségbıl távozó levegı pótlásáról A szellızı levegı bejutását a helyiségbe a kémény huzata biztosítja A gázfogyasztó készülék helyiségének szellızılevegı térfogatárama [m 3 /h] az égéshez szükséges levegı és a hígító levegı összege: & & + V szell = Vé, lev Vh, lev A hígító levegı minimum az égési levegı tömegáramának 30%-a, így 1m 3 földgáz elégetéséhez minimum 9.5m 3 x(1,3)=12,35m 3 levegıt kell biztosítani A készülék 8m 3 -nél kisebb térfogatú helyiségbe nem telepíthetı. Ha a kémény természetes huzatával nem lehet megoldani: szabadból befúvó (túlnyomásos) szellızést kell létesíteni, amelynek üzeme a gázfogyasztó készülék üzemével reteszelt, szívott rendszerő égéstermék-elvezetést kell létesíteni, a szükséges szellızılevegı térfogatáramhoz alkalmas légbevezetı elemekkel Ha az épületben elszívó szellızés létesül, az nem csökkentheti a B típusú gázfogyasztó készülék égéstermék-elvezetı berendezésének huzatát. Szükség esetén a gázfogyasztó készülék(ek), és a mesterséges szellızı-berendezés reteszelt üzemét biztosítani kell. &

17 Gázkészülékek 6. Fogyasztói berendezések lehetséges szerelvényei és tartozékai

18 Hasadó, Hasadó-nyíló felületek 1. Létesítésének szabályai Létesítése a GMBSZ szerint kötelezı amennyiben az adott helyiségben elhelyezett gázkészülék(ek) egységteljesítménye 140kW vagy összteljesítménye 1400kW, amennyiben a légtérterhelés 1100W/m 3 (nagy légterő csarnokok esetében így eltekinthetünk). Követelményei: kn/m 2 túlnyomás hatására nyíljon meg, Felületének nagysága (F): F[m 2 ]=f*v[m 3 ] 3 Qht[ W ] q[ W / m ] = 3 V [ m ] helyiség f fajlagos felületi tényezı, mely függ: hasadó, vagy hasadó-nyíló; A helyiség beépítetlen térfogata El lehet tekinteni: 2000m 3 nél nagyobb egyszintes, két oldalról szabadon álló, szabad bejáratú csarnokok esetén, ha a légtérterhelés 2800W/m 3 Ha az épület szerkezete nem teszi lehetıvé: Gázérzékelı hálózat létesítése mellett, mely 20% ARH-n vészjelzést ad, 40% ARH-n megszünteti a kazán gázellátását és vész-szellızést indít.(2800w/m 3 felett két független gázérzékelı rendszer) Nem lehet eltekinteni: iskola, óvoda-bölcsıde, kórház, színház, filmszínház, áruház és hasonló jellegő épületek esetén, vegyes rendeltetéső épületekben, ahol a fenti rendeltetés alapterülete meghaladja az összes terület 40%-át, vagy a helyiségek a kazánház felett vannak, vegyes üzemeltetéső kazánházak esetén (gáz+szilárd, gáz+olaj).

19 Hasadó, Hasadó-nyíló felületek 2. fajlagos felületi tényezı 11. sz. melléklet A hasadó-nyíló felület méreteinek meghatározása A hasadó vagy hasadó-nyíló felület nagyságát a rendelet 1 meghatározni. A h = f V, alapján a következı számítással kell ahol A h a szükséges hasadó vagy hasadó-nyíló felület nagysága [m 2 ] V a helyiség beépítetlen térfogata [m 3 ] f fajlagos felületi tényezı [m 2 /m 3 ], amely a rendelet alapján a következık szerint számítható: Hasadó felület Hasadó-nyíló felület ha V 200 m 3, akkor 0,05 V 0,05 V f h = 0,2 fhn = 0, ha 200 m 3 < V 2000 m 3, akkor 0,05 ( V 200) 0,05 ( V 200) f h = 0,15 f hn = 0, ha 2000 m 3 < V m 3, akkor 0,045 ( V 2000) 0,02 ( V 2000) f h = 0,1 f hn = 0, ha m 3 < V m 3, akkor 0,040 ( V 10000) 0,02 ( V 10000) f h = 0,055 f hn = 0, ha m 3 < V m 3, akkor 0,005 ( V ) 0,005 ( V ) f h = 0,015 f hn = 0, ha V> m 3, akkor f h = 0,01 f hn = 0,004

20 Gázáram Súly Membrán Gázkészülékek 7. Biztonsági és automatika szerelvények Újra indító Légfurat Elzáró szerelvény Égı Gázhiány biztosító: A gázszolgáltatás kimaradása esetén lezárja a gázáramot a készülék felé. A gázszolgáltatás újra indulásakor csak kézi beavatkozással lehet megnyitni Nyomásszabályozó: Az égı jó hatásfokú mőködése csak meghatározott gázkiáramlási sebesség esetén lehetséges, A kiáramlás sebessége és végnyomás függvénye, A csatlakozási nyomást a készülék számára megfelelı tartományban tartja. Égésbiztosítók: Feladata a láng valamely jellemzıjének figyelése Ikerfémes (hı-érzékelés) termoelemes (hıérzékelés) ionizációs (ionszint) fotocellás (sugárzás)

21 Gázkészülékek 8. Biztonsági és automatika szerelvények Vízhiány biztosító: Átfolyó rendszerő készülékek esetén a vízhiány károsodást okoz a berendezésben. Gyújtószerkezetek Piezzoelektromos, Villamos szikra gyújtó, İrláng. Hımérséklet korlátozó: Hımaximum érzékelés. Füstgáz visszaáramlás érzékelı Hımaximum érzékelés

22 Gázkészülékek 9. Gáztőzhely Típus: A (nincs füstgáz elvezetés) Fajtái: 2 fızılap 4 fızılap... Összeépített gázsütıvel Beépíthetı típus (fızılap a pulton, sütı beépítve) Gázcsatlakozás: ½ Teljesítmény: Háztartási: ~10kW Nagykonyhai : ^ 10kW Az egyidejőség elvei: Valamennyi kéménybe kötött készülék 1,00 1 fızıhelyes gázfızı 1,00 2 fızıhelyes gázfızı 0,65 2 fızıhelyes és sütıs tőzhely 0, fızıhelyes és sütıs tőzhely 0,50 10,5 kw ( 150 kcal/perc) alatti nem kéménybe kötött, kisvízmelegítı 0,65

23 Gázkészülékek elhelyezésének szabályai 1. Kéménybe nem kötött készülékek ( A ) Nem helyezhetık el; szellızınyílás sem nyílhat az alábbi helyiségekre: alvás céljára szolgáló helyiség (nappali helyiség, vagy nappalival közös légteret képezı étkezıkonyha nem számít alvás céljára szolgáló helyiségnek), testnevelés, sportolás céljára szolgáló helyiség, nevelési, oktatási építmények legfeljebb 18 éves gyermekek, tanulók tartózkodására szolgáló helyiségei, a taneszköznek minısülı, valamint az épület ellátására szolgáló konyhai gázfogyasztó készülékek kivételével, közvetlen természetes szellızés nélküli helyiségek! Gáztőzhely elhelyezhetı huzamos tartózkodású térben (konyha, konyha-étkezı, Konyha-étkezı-nappali helységében), ha: készülék égésbiztosítóval rendelkezik a helyiségben külsı térbe szellızı gépi elszívó berendezés üzemel (szag- és páraelszívó) és a helyiség levegı-utánpótlása az elszívottal egyezı mennyiségben közvetlenül a szabadból biztosított Elhelyezés szabályai: min.: 1.2m magas mellvéd (parapet) Felette éghetı bútor min.: 0.5m (vagy hıvédı burkolat)

24 Gázkészülékek elhelyezésének szabályai 2. Kéménybe nem kötött készülékek szerelvényeinek elhelyezése:

25 Égési levegı Gázkészülékek10. Átfolyó rendszerő vízmelegítık, kisvízmelegítık Hımaximum korlátozás Égésbiztosító Gázhiánybiztosító Huzatmegszakító Égı Gyújtóláng Biztonsági szelep Áramlás biztosító Hidegvíz Melegvíz Típus: A (kisvízmelegítık), B Biztonsági szerelvényei: Hımaximum korlátozó Gázhiány biztosító Égésbiztosító gyújtólánggal Áramlás biztosító Biztonsági szelep Huzatmegszakító Fajtái: Egy fogyasztóhely ellátására Kisvíz melegítık ( A, B ) Névleges hıterhelés:~10kw, Elıállított vízmennyiség: 5~6l/perc Több fogyasztóhely ellátására Fali vízmelegítık (csak B :) Névleges hıterhelés :18~28kW Elıállított vízmennyiség: 7~14l/perc Hátrányok: Egyszerre csak egy fogyasztó Egykarú keverı csapteleppel nem tökéletes Változó vízhımérséklet Cirkulációs vezeték nem építhetı

26 Gázkészülékek elhelyezésének szabályai 3. Kéménybe kötött vízmelegítı ( B ) Az átfolyó rendszerő és falra rögzített tároló rendszerő vízmelegítık alsó élének magassága a padlószint felett 0,8-1,4 [m] Ha a vízmelegítıt fülkében, vagy szekrényben helyezik el, akkor a fülke, vagy szekrény padlószintig legyen kialakítva, határoló falát és ajtaját nem éghetı anyagból kell készíteni. Tömör, nem hálóval vagy ráccsal kialakított ajtószerkezet esetén a fülkére vagy szekrényre legalább 400 [cm 2 ]-es alsó-felsı szellızınyílást kell készíteni. Erısáramú részeket (ventilátor, gyújtás) tartalmazó vízmelegítı vizes berendezés (pl. kád, mosogató) fölé, vagy annak környezetében legalább freccsenı víz elleni villamos védettséggel szerelhetı.

27 Égési levegı Gázkészülékek 11. Fali kazánok Zárt tágulási tartály Szivattyú Visszatérı Elıremenı Típus: B, C Biztonsági szerelvényei: Az átfolyó rendszerő vízmelegítı biztonsági szerelvényei; Zárt tágulási tartály Fajtái: Csak főtésre: Névleges hıterhelés:~10..40kw(60kw); Beépített szivattyú; Beépített zárt tágulási tartály; Vezérlése a szivattyú kapcsolásával. Főtésre és használati melegvíz termelésre: Névleges hıterhelés :18~28kW; Elınykapcsolás a HMV termelésre; Elıállított vízmennyiség: 7~14l/perc. Hátrányok: Az átfolyó rendszerő melegvíz termelés hátrányai; Melegvíz termelés ideje alatt nincs főtés. Korszerő kivitel: lángmagasság szabályozás; Külsı idıjárás függı szabályozás; Beépített megkerülı vezeték; Kondenzációs készülékek; Alacsony elıremenı hımérséklet.

28 B típusú fali kazán Gázkészülékek 12. C típusú fali kazán, HMV termeléssel

29 Gázkészülékek elhelyezésének szabályai 4. Kéménybe kötött Fali kazán ( B ) Fali kazánok, kombi készülékek alsó éle a padló szint felett 0,4-1,4 [m]-re lehet. Olyan gázkészülék, amelynek villamos hálózati csatlakozása van csak abban az esetben szerelhetı kád fölé, kádhoz, zuhanyzóhoz (60 cm-nél kisebb vízszintes távolságban), ha a villamos részeinek IP védettsége legalább IP X5 vagy fröccsenı víz ellen védett kivitelő. Egyébként, mosogató vagy más nyílt kifolyású vizes szerelvény fölé csak abban az esetben szerelhetık, ha villamos részei 60 cm-nél távolabb vannak a fröccsenést keltı felülettıl. Ha a gázfogyasztó készüléket fülkében, vagy szekrényben helyezik el, akkor a fülke, vagy szekrény padlószintig legyen kialakítva, határoló falát és ajtaját nem éghetı anyagból kell készíteni. Tömör, nem hálóval vagy ráccsal kialakított ajtószerkezet esetén a fülkére vagy szekrényre legalább 400 [cm 2 ]-es alsó-felsı szellızınyílást kell készíteni.

30 Gázkészülékek 13 Fali kazán, közvetett főtéső melegvíztárolóval Nyomáskorlátozó szelep Váltószelep Termosztát Kazán Melegvíztároló Radiátor HMV termelés vezérlése : A tároló termosztát indítja a kazán szivattyúját és a váltószelepet a HMV termelésre állítja Főtés vezérlése : A helyiség termosztát indítja a kazán szivattyúját és a váltószelep alapállapotban marad Elınyök: Kisebb beépített teljesítmény Egyenletes rendelkezésre álló melegvíz Cirkulációs vezeték Háztartási méretek: Névleges főtıteljesítmény kW vagy akár nagyobb Tároló térfogat: l

31 Készülékek 14. Gázbojler Típus: A, B Önálló hıforrás Kis teljesítmény (~7..10kW) Tároló kapacitás: l

32 Gázkészülékek 15 Helyi fali főtı készülékek Égési levegı Füstgáz Főtött levegı Kémény Füstgáz Zárt égésterő parapet konvektor ( C típus): Elınyök: Biztonságos; Gyors felfőtés; Könnyő szabályozhatóság; Hátrányok: Meleg felületek (por pörkölıdés veszélye) Homlokzaton megjelenı füstgáz csatlakozás, füstgáz visszaáramlás Rossz hatásfok Kéménybe kötött készülék ( B típus): Hátrányok: Égési levegı a helyiségbıl Főtött levegı

33 Gázkészülékek 16 Gázüzemő hısugárzók Fajtái: Infra sugárzók ( A típus); A magas hımérséklető lángmagok sugároznak az infra tartományban. Fekete sugárzók ( B, C típus). Elınyök: Az égı által felforrósodott levegı hald végig egy feketére festett csıben. Helyi főtés; Gyors felfőtés; Könnyő szabályozhatóság; Konvektív hımérséklet alacsony lehet (energia megtakarítás); A költséghatékony beruházás; Széles teljesítmény tartomány; Hátrányok: Csak ipari alkalmazás Hıérzeti szempontból hátrányosabb Sugárzó ernyı geometriai terében hatásos (~40 )

34 Gázkészülékek 17. Kazánok Fajtái: Fali kazánok ( (40) kw) Atmoszférikus kazánok: Hasonló a fali kazánokhoz, csak lábon állnak ; Nincs beépített szivattyú, illetve tágulási tartály; Kéménybe kötés: huzat megszakítóval. Túlnyomásos kazánok ( kW): Különálló égıfej (gáz, olaj); öntöttvas kazánok; Acéllemez kazánok; Kondenzációs kazánok. Kazánházak helyigénye (szempontok): Kazán(ok); Melegvíz tárolók; Szellızı berendezések; Szerelvények.

35 Kazánház 1 Kialakításának szempontjai Kazánház: Égéstermék elvezetéssel rendelkezı, a helyiség légterétıl nem független (nyílt égésterő), B típusú, 140 [kw]-nál nagyobb egység-, vagy (egy helyiségben) 140 [kw]-nál nagyobb együttes hıterheléső gázfogyasztó készülék(-ek) helysége Épületszerkezete nem éghetı anyagú és legalább egy óra tőzállósági határértékő legyen. A helyiség D tőzveszélyes Az 1400 [kw]-nál nagyobb együttes hıterheléső készülék(ek) helyiségében vészkijáratot kell alakítani Hasadó, hasadó-nyíló felület: A 140 [kw] egység- vagy (egy helyiségben) legalább 1400 [kw] együttes hıterheléső gázfogyasztó készülék helyiségében ha a fajlagos légtérterhelés 1100 [W/m 3 ] Az égési- és az üzemi szellızı levegı be- és kivezetésére a szabadból nyíló, illetve a szabadba vezetı, nem éghetı anyagú csatornát vagy nyílást kell kialakítani, amelynek szabadba nyíló végén el nem zárható zsalu, huzalháló vagy rács legyen.

36 Kémények 1. felépítése, részei Kitorkollás módosító ±0,00 tk( C) tfg( C) 1200 Hatásos kémény magasság Fedko Kéményfej Kéménykürto Kéménytest Tisztító ajtó Füstcso Áramlás biztosító Koromzsák ajtó Koromzsák Kitorkollás módosító: csapadék kéménybe jutásának megakadályozása, szél zavaró hatásának csökkentése, füstgáz kiáramlás biztosítása Fedkı: Kéménytest védelme Kéményfej: a kéménytest tetı feletti szakasza Kémény kürtı: a kémény belsı része (járata, amiben a füstgáz áramlik) Kéménytest: a kéménykürtıt magába foglaló tartószerkezet Tisztító ajtó: (kettıs záródású szerkezet) Kéménybélés: a kéménykürtıbe a korrózió elleni védelem vagy tömörség fokozása érdekében elhelyezett béléscsı Koromzsák ajtó: (kettıs záródású szerkezet) Koromzsák: Füstcsı: a tüzelıberendezés és a kéményt összekötı, szétszerelhetı, hıszigeteletlen csı. Füstcsatorna: Vízszintes, lejtéssel falazott, szerelt nem bontható szerkezet Áramlás biztosító: az atmoszférikus gázkészülékek kötelezı tartozéka Hatásos huzatmagasság: A kémény statikus huzat meghatározásakor figyelembe vehetı magasság

37 Kémények 2. feladata A tüzelı berendezésekben keletkezett füstgáz szabadba vezetése Az égéshez szükséges levegı, vagy az odavezetéséhez szükséges nyomás biztosítása

38 Az egy kéményre kapcsolt készülékek névleges teljesítménye alapján: Egyedi kémények: Egymással belsı összeköttetésben lévı helyiségek legfeljebb 60kW összteljesítményő tüzelıberendezésinek kéménye. Központi kémények: Az építmény 60kW-nál nagyobb teljesítményő tüzelıberendezéseink kéménye Az építési mód alapján: Falazott: Kémények 3. Csoportosítása Téglából, könnyőbetonból, jellemzıen habarcskötéssel készített kémény Szerelt: Csıelemekbıl készült, hıszigetelt, szerelıipari technológiával készített kémény Használati mód alapján: Egyféle használatú kémény: azonos fajtájú tüzelıanyaggal üzemeltetett kémény Vegyes használatú kémény: Különbözı fajtájú tüzelıanyaggal üzemeltetett kémény.

39 Kémények 4. Csoportosítása A tüzelıberendezések égési levegı ellátása szerint: Atmoszférikus tüzelıberendezések kéményei: GMBSZ B Ha az égési levegıt a tüzelıberendezés a helyiségbıl nyeri. Zárt égésterő készülékek kéményei: GMBSZ-C Ha az égési levegıt a tüzelıberendezés külön csıhálózat segítségével a külsı térbıl nyeri. Ez a csıhálózat akár a kéménnyel is integrálható (dupla falú kémények) Zárt égésterő tüzelıberendezések esetén a belsı tér és az égıtér fizikailag (gáztömören) el van választva. Győjtıkémények: (Több épületszint egymás feletti helyiségeiben levı tüzelıberendezések kéményei) Egycsatornás győjtıkémény: ha a füstgáz közvetlenül a győjtı kürtıbe áramlik. Mellékcsatornás győjtıkémény: ha a tüzelıberendezésbıl távozó füstgáz elıször a szintmagasságú mellékcsatornába, majd onnan a győjtıkürtıbe áramlik.

40 Kémények 6. Kéménybe kötött (B) gázfogyasztó készülékek Saját égéstermék elvezetı berendezéssel és kitorkollással rendelkezı készülékek (rendszer jellegő berendezés): Zárt égésterő készülékek kéménybe kötött alkalmazásai:

41 Kémények 7. Zárt égésterő (C) gázfogyasztó készülékek Oldalfalra kivezetett készülékek, a levegı bevezetés és a füstgázelvezetés helye közel esik egymáshoz (pl.: koncentrikus csövek): Saját égéstermék elvezetı berendezéssel és kitorkollással rendelkezı készülékek (rendszer jellegő berendezés):

42 Kémények 8. Zárt égésterő (C) gázfogyasztó készülékek Két függıleges járattal (pl.: koncentrikus kör) rendelkezı kéményekbe kötött készülékek a járatra egy vagy több készülék csatlakozik

43 Kémények 9. Zárt égésterő (C) gázfogyasztó készülékek Szétválasztott járattal rendelkezı kéményekbe kötött készülékek a levegı bevezetı járat a homlokzaton, a készüléknek saját füstgáz elvezetı berendezése van: Hagyományos gravitációs égéstermék elvezetıhöz csatlakozó készülék, homlokzatra kivezetett levegı bevezetı járattal:

44 Kémények 10. Országos Településrendezési és Építési Követelmények (OTÉK) elıírásai: A gáznemő égéstermék (füstgáz) elvezetésének szerkezetei (kémény, füstcsatorna) re vonatkozó elıírások (74. ): (6) Az égéstermék-kibocsátás helyét és magasságát úgy kell meghatározni, hogy az a környezetet szikrával, pernyével, füsttel ne veszélyeztesse, a levegıt a megengedett mértéken felül ne szennyezze. (7) Az égéstermék-elvezetı biztonságosan ellenırizhetı és tisztítható legyen. (8) Az égéstermék-elvezetés gyújtásveszélyt, épületszerkezeti károsodást (korróziót, átnedvesedést, kicsapódást) nem okozhat. Az égéstermék az építmény teherhordó szerkezeteivel közvetlenül nem érintkezhet. (9) Győjtıkémény csak az e célra engedélyezett rendszer és megoldás szerint létesíthetı. Gáznemő égéstermék homlokzati kivezetési feltételei (80. ): Homlokzaton (külsı falon) égéstermék-kivezetési helyet kialakítani csak a helyiség légterétıl elzárt égésterő gázüzemő tüzelıberendezés céljára lehet, akkor ha: a) az égéstermék tetı fölé, a szabadba történı kivezetésére alkalmas kémény nincs, illetıleg a meglévı tartalékfőtés céljára szükséges, b) a tervezett homlokzati égéstermék-kivezetés az épület állékonyságát nem veszélyezteti és az épített környezet értékeinek védelmére vonatkozó (településkép-, építészeti érték- vagy mőemlékvédelmi) érdeket, továbbá táj- és természetvédelmi érdeket nem sért, c) a tervezett homlokzati égéstermék-kivezetés az egészségvédelmi követelményeknek megfelel. Tartalék főtés (94. ): (1) A tartalékfőtés lehetıségérıl gondoskodni kell a) minden lakás legalább egy lakószobájában, b) minden olyan helyiségben, ahol folyamatos tartózkodás szükséges (pl. készenléti, ügyeleti helyiségekben). (2) A tartalékfőtés lehetıségérıl szilárd tüzelıanyaggal üzemeltethetı tüzelıberendezés céljára alkalmas, gravitációs üzemő kémény vagy egyidejőleg és folyamatosan igénybe vehetı többlet villamos energia biztosításával kell gondoskodni.

45 Kémények 11. Az Országos Tőzvédelmi Szabályzat (OTSZ) elıírásai: Kémény, füstcsatorna, füstelvezetés (26. ): (1) A kéményt, a kéménytoldót, a füstcsatornát és a technológiai berendezés egyéb égéstermék elvezetıjét nemzeti szabvány szerint nem éghetı anyagból és úgy kell kialakítani, hogy az gyújtási veszélyt ne jelenthessen. (2) Gázüzemő tüzelı-, főtıberendezésekhez, ha azoknak a füstgáz hımérséklete nem haladja meg a 200 Cot, nem éghetı anyagú kéménybe legalább nehezen éghetı anyagú béléscsövet szabad elhelyezni. (3) Olyan kéményt nem szabad használni, amelynek falába éghetı anyagú épületszerkezet van beépítve, amelynek mőszaki állapota nem megfelelı, amelynél a jogszabály, nemzeti szabvány szerinti vizsgálatot és tisztítást nem végezték el. (4) Gázüzemő főtıberendezést csak olyan kéményhez szabad csatlakoztatni, amely arra megfelelı minısítéssel rendelkezik. (5) A kémény használaton kívüli bekötı és tisztító nyílását nem éghetı anyaggal hézagmentesen lezárva kell tartani. (6) A koromzsák és a tisztító ajtót állandóan zárt állapotban kell tartani. Füstcsövek (27. ): (1) Füstelvezetésre csak jól összeillesztett, nem éghetı anyagú, az égéstermék legmagasabb hımérsékletén is megfelelı szilárdságú füstcsövet szabad használni. (2) A füstcsövet 1,5 méterenként, de legalább egy helyen, fémbilinccsel az épületszerkezethez kell rögzíteni, és a kéménybe jól illesztetten (hézagmentesen) kell csatlakoztatni. A füstcsı és a rögzítı bilincs a környezetére gyújtási veszélyt nem jelenthet. (3) Az,,A'' és,,b'' tőzveszélyességi osztályba tartozó helyiségen füstcsövet átvezetni nem szabad. (4) Az égéstermék elvezetésérıl úgy kell gondoskodni, hogy az gyújtási veszélyt ne okozhasson.

46 TILOS: Kémények 12. A kéményekre vonatkozó általános elıírások (MSZ 04-82/1-85) (1) Az A vagy B tőzveszélyességi osztályba tartozó helyiségekben, illetve azok határoló falain kéményt, füstcsatornát építeni nem szabad. (2) A kéménytest és a füstcsatorna nem lehet határos élelmiszertároló helyiséggel, éléskamrával, kamraszekrénnyel. (3) A kéménytest és a füstcsatorna nem vezethet át hőtött téren vagy szerkezeten. (4) Füstcsatorna (és füstcsı) nem vezethet át más lakás vagy más intézmény helyiségein. (5) A koromzsák, koromzsák ajtó más lakásban illetve intézményben nem lehet. (6) Épületek építésével és átalakításával a szomszédos épületek kéményeinek mőködése nem gátolható. A létesítés legfontosabb szabályai: (1) A kéményben a káros lecsapódásokat kerülni kell (hıszigetelı szerkezet alkalmazásával). Amennyiben a lecsapódás nem kerülhetı el akkor anyaga csak a keletkezı korrozív közegnek ellenálló lehet, illetve a kondenzátum győjtését, elvezetését meg kell oldani. (2) A kéménynek megengedett legkisebb falvastagságát szerkezetileg gyengíteni nem szabad. (3) A kémény hı-mozgása az épület szerkezetétıl független legyen, falazott téglafalakban kialakítható kémény 400cm 2 névleges kürtıkeresztmetszetig (de csak egyedi kémény) (3) A füstgáz nem érintkezhet az épület beton, vasbeton tartószerkezetével. (4) A kéménytestbe éghetı anyag nem nyúlhat be, a kéménnyel szomszédos éghetı anyag felületi felmelegedése 60 C lehet. A tetıszerkezet fagerendája a kéménytesttıl min 12cm távol legyen.

47 Kémények 13. MSZ EN MSZ EN 1443 Égéstermék-elvezetı berendezések általános követelményei MSZ EN Égéstermék elvezetı berendezések hı- és áramlástani méretezése egy tüzelıberendezés esetén MSZ EN Égéstermék elvezetı berendezések hı- és áramlástani méretezése több tüzelıberendezés esetén Az új EN szabványok legfontosabb alapelvei: A huzat nagyobb, mint az ellenállás. Száraz üzemmód esetén a hımérséklet a leghidegebb felületen is nagyobb, mint a harmatponti hımérséklet. Nedves üzemben a leghidegebb felület hımérséklete is nagyobb, mint 0 C. A számításokat minden kritikus környezeti üzemállapotban meg kell ismételni. Túlnyomásos kémények esetén a kéményben keletkezett túlnyomásnak a szerkezete ellenálljon, illetve légtömör legyen.

48 Kémények 14. Az égéstermék-elvezetı berendezés kitorkollásának helye a tetı felett a Magasság magastetı gerince felett, a tetıgerinc közelében a 0,4m 0,4m a1 Magasság szalmatetıs magastetı gerince felett, a tetıgerinc közelében a 0,8m a 0,8m b Magasság lapostetık, vagy zárt mellvédek felett b 1,0m 0,4m γ A tetı hajlásszöge. Megjegyzés: A tetıt laposnak kell tekinteni, ha γ 20 o és magastetınek, ha γ>20 o. c A legkisebb vízszintes távolság a magastetıtıl c 2,3m vagy c1 c 1,4m vagy c1 c1 Magastetı nem éghetı tetıfelületére merılegesen mért legkisebb távolság 1,0m 0,4m c2 Magasság magastetı felett ahol L a tetıgerinctıl mért távolság 0,4m ha L< 8,0m 0,4m ha L< 8,0m B C

49 Kémények 15. Az égéstermék-elvezetı berendezés védıtávolsága a nyílászáróktól A Távolság a magastetın elhelyezett szerkezetektıl, ablakoktól és nyílásoktól ha A < 1,5m B Magasság a magastetın lévı nyílászárók vagy nyílások felett akkor B 0,6m B C ha A < 1,5m akkor B 0,6m C Távolság magastetın elhelyezett nyílások vagy ablakok felett vagy mellett C 0,6m C 0,6m D Magastetı nem éghetı tetıfelületére merılegesen mért legkisebb távolság D 2,0m 0,4 d Távolság a magastetın elhelyezett nyílások vagy ablak alatt d 1,0m d 1,0m

50 Kémények 16. A kémény körüli objektumok a kéménykúp értelmezése (MSZ 04-82): (1) A kémény kitorkollása legalább olyan magasan legyen, hogy a kéményfej fölé függıleges tengellyel és a kitorkollásra illeszkedı lefelé mutató csúccsal szerkesztett 60 félnyílású kúpot az épület (vagy a szomszédos épület) semmilyen széltorló felépítménye ne közelítse meg 0,7 m-nél jobban (függılegesen mért távolsága attól legalább 0,8 m legyen). (2) Szélzugot képezı tetıgerincek, tetıfelépítmények közelében a kitorkollás azoknál magasabban legyen. (3) Nagy felülető enyhe hajlású és lapostetık esetében a kitorkollás a tetısík felett legalább 1,20 m magasan legyen. (10 -nál enyhébb hajlásszög esetén)

51 Kémények 17. A kémény körüli objektumok Az égéstermék-elvezetı berendezés kitorkollásánál akkor kell feltételezni, hogy a szomszédos épületek befolyásolják a mőködését, ha - az égéstermék-elvezetı berendezés kitorkollásának vízszintes távolsága (L) a szomszédos épülettıl kisebb, mint 15 m és - az épület az égéstermék-elvezetı berendezés kitorkollásától nézve vízszintesen 30 nál nagyobb szög alatt látszik (α szög) - az épület legfelsı éle az égéstermék-elvezetı berendezés kitorkollásától nézve függılegesen 10 nál nagyobb szög alatt látszik ( β szög )

52 Kémények 18. Égéstermék-elvezetésének homlokzati kitorkollása ("C" típus) Az egyszeres égéstermék-kitorkollás legkisebb távolsága nyitható ablakoktól vagy homlokzati ajtóktól sima homlokzatok esetén

53 Kémények19. Tisztíthatóságának biztosítása (MSZ 04-82/1-85): (1) Minden kéménytestbe koromzsák ajtót és ha a kitorkolló-nyíláson keresztül nem tisztítható, kéménytisztító ajtót kell elhelyezni. (2) A koromzsák illetve kéménytisztító ajtó csak nem éghetı anyagból és kettıs záródású szerkezetbıl készíthetı. (3) A koromzsák ajtó alsó éle és a legalsó bekötés alsó éle közötti távolság legalább 50cm legyen. (4) A kémény tisztító ajtó könnyen hozzáférhetı helyen, a kémény fedköve alatt legfeljebb 5m-rel legyen. (5) A padlástérben elhelyezett tisztítóajtó 60cm környezetében a padozat nem készülhet éghetı anyagból. (6) Kéményseprı járdát kell létesíteni minden olyan magastetın, ahol kéményenként tetıkibúvó nem létesíthetı (1m magas lejtı oldali korláttal)

54 Kémények 20. A huzat számításának elméleti alapjai a kémény statikus huzata H [m] H [m] H [m] H [m] tk( C) rlev rfg-átlag rlev-rfg-átlag Dp [Pa] D(Dpst) [Pa] D(Dp) [Pa] tfg [ C] tfg( C) ρ lev > ρ füstgáz átlag p = ρ g lev H lev p = ρ g átlag H füstágáz füstgáz ( p) = ( ρ ρ ) g H statikus levegı füstgáz átlag ( p) statikus = phuzat = ( ρlevegı ρ füstgáz átlag ) gh p T0 T0 = ( ) ρ gh T + t T + t huzat 0 0 lev 0 füstgáz átlag

55 Kémények 21. A huzat számításának elméleti alapjai a statikus huzat függvényei: tk( C) p T0 + t 0 huzat = ( ) T0 lev T0 + t füstgáz átlag T gh tfg( C) Mitıl függ a huzat: Magasság: p huzat ~ H Füstgáz hımérséklet: p huzat ~-1/T füstgáz Környezeti hımérséklet: p huzat ~1/T levegı Hıszigetelés vastagsága:

56 Kémények 22. Az áramló füstgáz nyomásvesztesége és a huzat kapcsolata Dp [Pa] p T0 + t 0 huzat = ( ) T0 lev T0 + t füstgáz átlag T gh Dphuzat=f(H,tlev,tfüstgáz-átlag) d 5 V[/h] p, áramlási = p huzat, ρ 2 l p áramlási = v füstgáz ( λ + ζ alaki ) 2 d 0 0 v re _ rendezve V 4V v = = 2 π 0 4V V = Av A d 0, ρ 4V l p áramlási = + ( λ ζ ) 2 alaki 2 d π d p 0 2,, ' 1 áramlási = CV, p áramlási = C 5 2 d

57 Kémények 23. A füstcsı és a kéménytest kialakításának legfontosabb szabályai (60kW-ig) Kéménytest Füstcsı Gázberendezés max. 2m min. 2m Minimális hatásos huzatmagasság: 2m; Füstcsı maximális hossza 2m Kéményelhúzás 30 maximális kúpszög 2x egy irányban Füstcsı és elhúzás együttes maximális hossza : 3m, de max. a hatásos kéménymagasság fele Egy füstcsı egy készülék Könyökök száma: 2! de ekkor függıleges füstcsı min.3d Több bekötés alsó-felsı éle között 15cm Kürtı anyaga: Alumínium Korrózióálló acél Samott Kéménytest és anyaga: Falazott Szerelt Hıálló hıszigetelés 400cm 2 felett önálló kéménytest 35kW felett önálló kémény

58 Kémények 24. Gáztüzeléső, huzatmegszakítóval felszerelt tüzelıberendezés kéményének megengedett legkisebb keresztmetszete Állandók: A min ( b h ) bc + τq h Alapkeresztmetszet: a = 100cm 2 Alapmagasság: b = 20m Kémény kiviteli tényezı (kémény fal érdessége) érdes falú (pl.: falazott tégla) c=0.6 sima falú (pl.: korr. acél) c=1.0 Üzemviteli tényezı: Ritkán használt (kisvíz melegítı) τ=0.51 Sőrőn használt (fali kazán) τ=0.86 = a c k + k N [ cm 2 ] Tüzelı berendezés és a kémény: Hatásos kémény magasság: Névleges kazánteljesítmény: h k [m], (de max.:8m) Q N [kw]

59 Kémények 25. Győjtıkémények kialakítása: Levego Füstgáz Levego Füstgáz Berendezés Berendezés

60 Kémények 26. Zárt (LAS) rendszerő kémények szerkezeti kialakítása szerelt kivitel

61 Kémények 27. Zárt (LAS) rendszerő kémények szerkezeti kialakítása épített kivitel

62 Kémények 28. Zárt (LAS) rendszerő kémény samott béléscsıvel

63 Kémények 29. Zárt (LAS) rendszerő kémény szükséges mérete 24kW névleges teljesítményő fali főtıkészülék, 3m-es szintmagasság, 2m-es bekötési távolság, 1 könyök Szintek száma A kémény kőrtı belsı átmérıje (befoglaló mérete) Szintenként 1 készülék Szintenként 2 készülék 1 Ø14 (36x36) Ø18 (40x40) 2 Ø16 (36x36) Ø22 (48x48) 3 Ø18 (40x40) Ø25 (48x48) 4 Ø20 (40x40) Ø30 (55x55) 5 Ø22 (48x48)

64 Kémények 30. Kémény anyaga Épített kémények Kémény test Alumínium, Korr.Acél béléscsı Szerelt kémények Alumínium burkolat Hıálló hıszigetelés Korr.Acél béléscsı Egyéb anyagok: Samott
