P30. ECL Comfort. Használati utasítás. Felszerelés és Beállítás. ECL Comfort. Használati utasítás. Felszerelés és beállítás *VI7BC547* *087R8131*

Átírás

1 Használati utasítás VI.7B.C P30 *VI7BC547* *087R8131* ECL Comfort Használati utasítás ECL Comfort Felszerelés és Beállítás *087R8131* *VI7BC547* Keveréses szabályozó P30 VI.7B.C Felszerelés és beállítás

2 Az itt megadott kapcsolási rajz egy leegyszerűsített példa. Nem tartalmaz minden részletet, amelyre a fűtési rendszernek szüksége van. Biztonsági megjegyzések: Az itt szereplő utasítások gondos elolvasása és betartása feltétlenül fontos a személyi sérülések és berendezés károsodások elkerülésére. Ha az Ön fűtési rendszere eltér a fenti standard kapcsolástól, készítsen itt vázlatot az Ön rendszeréről. Vegye figyelembe a 10. fejezetben leírtakat: Berendezéstípus kiválasztása. Takarék fűtés Normál fűtés Automatikus üzem Készenléti állapot Használja a nyílgombokat az ECL kártya sorai közötti, sorról-sorra történő lépegetéshez. Néhány kijelző képen több mint egy értéket lehet beállítani. Ezzel a váltó gombbal tud a változtatni kívánt értékre állni. A +/- gombok segítségével lehet megváltoztatni a kiválasztott értéket. Váltás a felhasználói beállítások (a kártya sárga oldala) és a szerviz beállítások (a kártya szürke oldala) között. A szükséges szerelési, beállítási és karbantartási munkákat kizárólag szakképzett és megbízott személyzet végezheti el. Ez az útmutató a 087B4681 ECL Kártyára vonatkozik Üzembe helyező: Kapcsolattartó: Dátum: Alkatrészek áttekintése ECL Comfort 200 S1 Külső hőmérséklet érzékelő S2 Szobahőmérséklet érzékelő S3 Előremenő hőmérséklet érzékelő S4 Visszatérő hőmérséklet érzékelő P1 Cirkulációs szivattyú, fűtés M1 Motoros mozgatású szabályozó szelep Kézi üzem (pl. szerviz vagy karbantartás) Üzemmód választó gomb Plusz / mínusz gomb Üzemmód választó kapcsoló Váltó gomb Felhasználói / szerviz gomb Felhasználói / szerviz Beállítások Kijelzője

3 Tartalomjegyzék Az utasítás fejezetei Az ECL Comfort szabályozók kezelési utasítása fejezetekre van osztva. A jelen utasításban csak az adott szabályozóra vonatkozó számozott fejezetek szerepelnek. Mielőtt elkezdi az alkalmazást Felszerelés 10 A rendszer típus kiválasztása 11 Szerelés 12 Elektromos csatlakozás 230 V a.c. 13 Elektromos csatlakozás 24 V a.c. 14 A hőmérséklet érzékelők szerelése 15 Az ECL szabályozó üzembe helyezése Alapbeállítások 16 Beállítások az ECL kártyán 17 Óra-, és naptárbeállítás A sor 18 Hőmérséklet és rendszer információk B sor 19 Kézi üzem B sor 20 Fűtési görbe beállítása C sor 21 Nyári lekapcsolás 1 sor 22 Előremenő hőfok korlátok 2 sor 23 A szobahőmérséklet hatása 3 sor 26 A szabályozási paraméterek beállítása sorok Ellenőrző áttekintés 29 Ellenőrzési lista 30 ECL kártya beállítások 31 Beállítási paraméterek Kiterjesztett szerviz 32 Szervizparaméterek beállítása Használati utasítás ( Fordítsa meg a füzetet az 1-7 fejezetekhez) 1 Kijelző az Ön választása szerint 2 Üzemmód választás 3 A szobahőmérséklet beállítása 4 Az Ön személyes időprogramjának beállítása 6 Mit, hogyan oldjunk meg? 7 Általános fogalmak

4 Mielőtt elkezdi az alkalmazást Vázolja fel az Ön fűtési rendszerét Az ECL Comfort szabályozó sorozatot a fűtő és használati melegvíz ellátó rendszerek sokféle kialakításához / teljesítményére terveztük. Ha az Ön fűtési rendszere eltér a 10. fejezetben bemutatott kapcsolásoktól, akkor a legjobb, ha elkészít egy vázlatot az Ön rendszeréről. Ez megkönnyíti a felszerelési és beállítási utasítás használatát. Az utasítás lépésenként végigvezet a felszereléstől az átadás előtti végső beállításokig. A szabályozót előprogramoztuk a gyári beállításokra, amelyek megtalálhatók az utasítás vonatkozó fejezeteiben. Azonban lehetséges, hogy olyan beállításokkal találkozik, amelyek nincsenek megadva ebben az utasításban. Ezek a beállítások vagy új frissítésekkel, vagy pedig opcionális modulokkal kapcsolatosak (az ilyen beállítások leírása megtalálható az adott modul utasításában). Hogyan használjuk az útmutatót Ez az útmutató két részre van osztva: Használati utasítás: Sárga 1-7 fejezetek Felszerelés és beállítás: Szürke 10 és a további fejezetek A P30 alkalmazása nagyon rugalmas. Az alapelvek a következők: Általában az előremenő hőmérsékletet a szabályozó mindig az Ön követelményei szerint állítja. Az előremenő hőmérséklet érzékelő (S3) a legfontosabb érzékelő. Az S3-nál mért előírt előremenő hőmérsékletet az ECL szabályozóa külső hőmérséklet (S1) alapján számolja. Minél alacsonyabb a külső hőmérséklet, annál magasabb az előírt előremenő hőfok. A motoros szabályozó szelep (M1) fokozatosan kinyit, amikor az előremenő hőmérséklet alacsonyabb, mint az előírt előremenő hőmérséklet, - és fordítva. A távfűtéshez visszatérő hőmérséklet (S4) nem lehet túl magas. Ezért az előírt előremenő hőmérséklet állítható, (jellemzően egy alacsonyabb értékre), amely a motoros szabályozó szelep fokozatos zárását eredményezi. Kazános fűtési rendszereknél a visszatérő hőmérséklet nem lehet túl alacsony (a fenti módosítást a szabályozó a szelep nyitásával oldja meg). Ha a mért szobahőmérséklet nem azonos az előírt szobahőmérséklettel, akkor az előírt szobahőmérséklet állítható. A cirkulációs szivattyú P1 bekapcsolódik, amikor az előírt előremenő hőmérséklet magasabb, mint 20 C, vagy a külső hőmérséklet alacsonyabb, mint 2 C. VI.7B.C5.47 Card P

5 10a A rendszertípus kiválasztása 10b Felszerelés Az ECL Comfort egy univerzális szabályozó, amelyet különböző fűtési rendszerekhez lehet használni. Az alábbiakban bemutatott szokványos kapcsolásokon túlmenően egy sor további lehetőség létezik. Ebben a fejezetben a leginkább használatos kapcsolásokat mutatjuk be. Ha az Ön hálózata a vázlatoktól eltér, válassza a rendszeréhez legjobban hasonlító kapcsolást, majd végezze el azon a szükséges változtatásokat Fűtési kör háromjáratú keverőszeleppel Felszerelés 10.1 Fűtési kör hőcserélővel, egyutú szeleppel 10.4 Fűtési kör négyjáratú keverővel 10.2 Direkt fűtési kör egyutú szeleppel Az itt megadott kapcsolási rajzok leegyszerűsített példák. Nem tartalmaznak minden részletet, amelyre a fűtési rendszernek szüksége van.

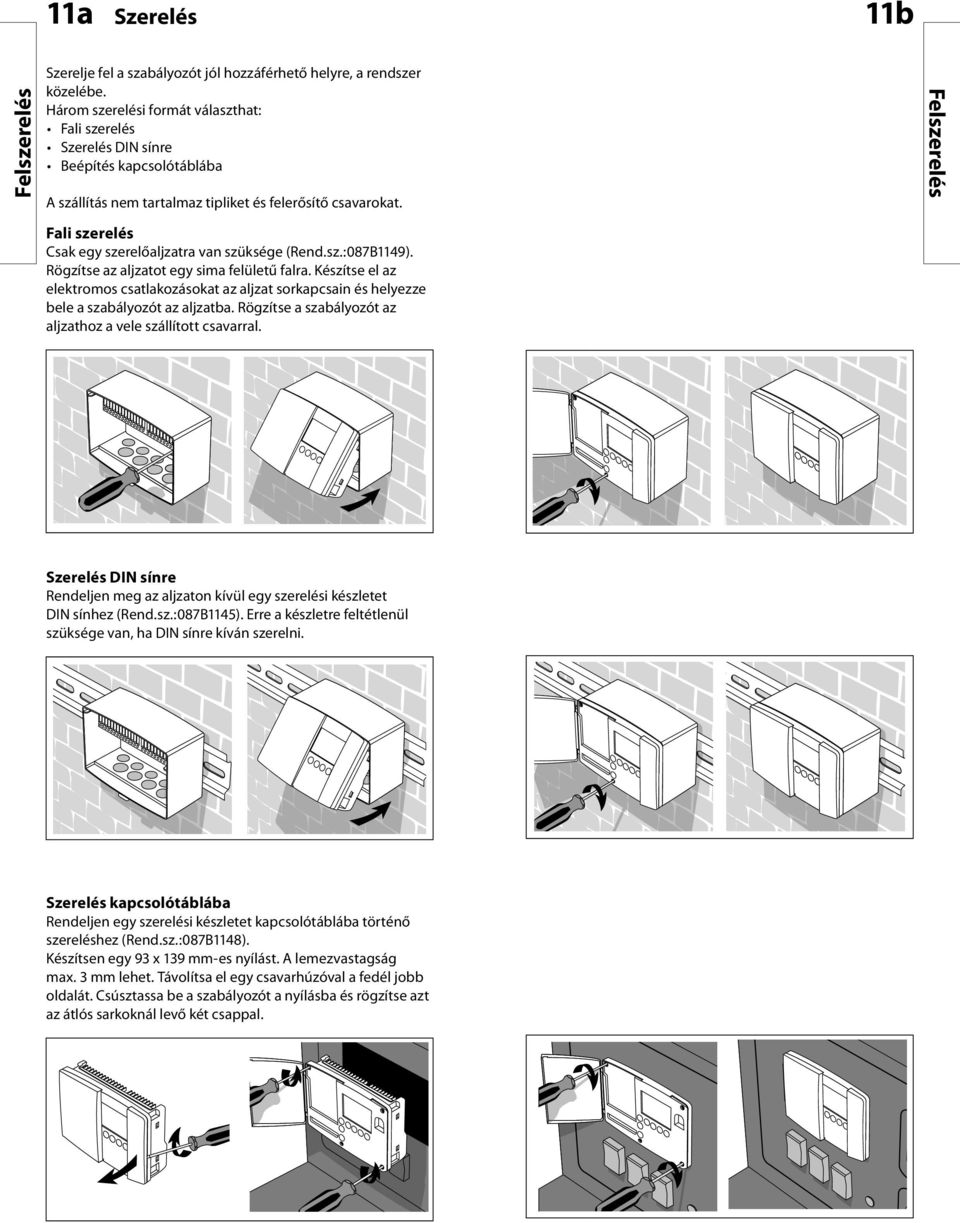

6 11a Szerelés 11b Felszerelés Szerelje fel a szabályozót jól hozzáférhető helyre, a rendszer közelébe. Három szerelési formát választhat: Fali szerelés Szerelés DIN sínre Beépítés kapcsolótáblába A szállítás nem tartalmaz tipliket és felerősítő csavarokat. Felszerelés Fali szerelés Csak egy szerelőaljzatra van szüksége (Rend.sz.:087B1149). Rögzítse az aljzatot egy sima felületű falra. Készítse el az elektromos csatlakozásokat az aljzat sorkapcsain és helyezze bele a szabályozót az aljzatba. Rögzítse a szabályozót az aljzathoz a vele szállított csavarral. Szerelés DIN sínre Rendeljen meg az aljzaton kívül egy szerelési készletet DIN sínhez (Rend.sz.:087B1145). Erre a készletre feltétlenül szüksége van, ha DIN sínre kíván szerelni. Szerelés kapcsolótáblába Rendeljen egy szerelési készletet kapcsolótáblába történő szereléshez (Rend.sz.:087B1148). Készítsen egy 93 x 139 mm-es nyílást. A lemezvastagság max. 3 mm lehet. Távolítsa el egy csavarhúzóval a fedél jobb oldalát. Csúsztassa be a szabályozót a nyílásba és rögzítse azt az átlós sarkoknál levő két csappal.

7 Felszerelés 12a Elektromos csatlakozások 230 V a.c. - általában 230 V a.c. csatlakozások - biztonsági termosztát nélkül 12b Csatlakozó Megnevezés Max. terhelés 1 (L) Áramellátás 230 V a.c. 2 (N) Áramellátás 230 V a.c. 3 M1 Szelepmozgató nyitás 0.2 A / 230 V a.c. 4 M1 Szelepmozgató zárás vagy: ABV termikus állítómű 0.2 A / 230 V a.c. 5 Fázis a szelepmeghajtáshoz 9 P1 Cirkulációs szivattyú 4 (2) A / 230 V a.c. 10 Fázis a szivattyú reléhez - R1 Felszerelés Vezeték-keresztmetszet: mm 2 Elektromos bekötések A csavaros kapcsokra max. 2 x 1,5 mm2 kábel köthető. Kösse össze az alábbi sarkokat: 1 és 5 és 10 2 és a közös null-sarok A hibás bekötések károsíthatják a TRIAC kimenetet. Max. terhelés: (3, 4-s kapcsoknál) 0.2 A / 230 V a.c.! 230 V a.c. csatlakozások biztonsági termosztáttal Ez a kapcsolási rajz csak Danfoss szelepmozgatók egységek használata esetén érvényes. Kösse össze az alábbi sarkokat: 1 és 10 és 12 Biztonsági termosztát: 4, 5, 10 sarkokat az ST-vel (biztonsági termosztát) 2 és a közös null-sarok

8 13a Elektromos csatlakozások 24 V a.c. - általában 13b Felszerelés 24 V a.c. csatlakozások - biztonsági termosztát nélkül Csatlakozó Megnevezés 1 (L) Áramellátás 24 V a.c. 2 (N) Áramellátás 24 V a.c. Max. terhelés 3 M1 Szelepmozgató nyitás 1.0 A / 24 V a.c. 4 M1 Szelepmozgató zárás vagy: ABV termikus állítómű 1.0 A / 24 V a.c V a.c. áramellátás szelepmeghajtáshoz 9 K1* Relé, - cirkulációs szivattyúhoz 4 (2) A / 24 V a.c V a.c. áramellátás K1 reléhez Felszerelés * K1 segéd relé tekercs 24 V a.c. Vezeték-keresztmetszet: mm 2 Elektromos bekötések A csavaros kapcsokra max. 2 x 1,5 mm2 kábel köthető. Kösse össze az alábbi sarkokat: 1 és 5 és 10 2 és a közös null-sarok A hibás bekötések károsíthatják a TRIAC kimenetet. Max. terhelés: ( 3, 4-s kapcsoknál) 1 A / 24 V a.c.! 24 V a.c. csatlakozások biztonsági termosztáttal Ez a kapcsolási rajz csak Danfoss szelepmozgatók egységek használata esetén érvényes. Kösse össze az alábbi sarkokat: 1 és 10 és 12 Biztonsági termosztát: 4, 5, 10 sarkokat az ST-vel (biztonsági termosztát) 2 és a közös null-sarok

9 Felszerelés 14a A hőmérséklet érzékelők szerelése Érzékelők és az eszközbusz bekötése Csatlakozó Megnevezés 15 és 16 Rendszer eszközbusz csatlakozások szobai készülékhez / távirányítóhoz Típus (ajánlott) ECA 60 / 62 ECA 61 / és 16 S1 Külső hőmérséklet érzékelő ESMT 18 és 16 S2 Szobahőmérséklet érzékelő ESM és 16 S3 Előremenő hőmérséklet érzékelő ESM-11 / ESMC / ESMU 20 és 16 S4 Visszatérő hőmérséklet érzékelő ESM-11 / ESMC / ESMU Kösse össze a 16 és a közös test sarkokat. Vezeték-keresztmetszet az érzékelő csatlakozáshoz: Min. 0.4 mm 2 Összes kábelhossz: Max. 125 m (érzékelők beleértve a rendszer eszközbuszt) A 125 méternél hosszabb kábeleket feszültség zavarok befolyásolhatják (EMC). Az érzékelők elhelyezése: Fontos, hogy az érzékelők a megfelelő helyekre legyenek felszerelve az Ön rendszerében. Az ECL Comfort 200 és a 300 sorozatú szabályozókhoz a továbbiakban említett hőmérséklet érzékelőket használjuk. Közülük nem mindegyikre lesz szükség az Ön alkalmazásában! Külső-hőmérséklet érzékelő (ESMT) A külső-hőmérséklet érzékelőt az épület északi oldalán kell elhelyezni annak érdekében, hogy a közvetlen napsütéstől megóvjuk. Nem szabad ajtók, ablakok, szellőzőnyílás kimenetek közelébe helyezni. Előremenő hőm. érzékelő (ESMU, ESM-11 vagy ESMC) Helyezze az érzékelőt max. 15 cm-re a keverési ponttól. Hőcserélős berendezéseknél, Danfoss javasolja, hogy az ESMU típusú érzékelőt, építse a hőcserélő kimeneti csonkjába. Győződjön meg arról, hogy a cső felszíne tiszta, száraz és sima legyen, ha felületi érzékelőt alkalmaz. 14b Visszatérő hőmérséklet érzékelő (ESMU, ESM-11, ESMC) A visszatérő hőmérséklet érzékelőt mindig a visszatérő ág csővezetékére / csővezetékébe kell helyezni. Szobahőmérséklet érzékelő (ESM-10, ECA 60 / 62 szobai vezérlőkészülék vagy ECA 61 / 63 távirányító) A szoba érzékelőt abban a szobában helyezze el, ahol a hőmérsékletet szabályozni kell. Ne helyezze az érzékelőt külső falra, vagy fűtőtestek, ablakok és ajtók közelébe. Felszerelés HMV hőmérséklet érzékelő (ESMU vagy ESMB-12) A HMV hőmérséklet érzékelőt helyezze el a gyártó utasításai szerint. Kazánhőmérséklet érzékelő (ESMU, ESM-11 vagy ESMC) Helyezze el az érzékelőt a kazángyártó utasításai szerint. Előremenő / légcsatorna hőmérséklet érzékelő (ESM-11, ESMB-12, ESMC vagy ESMU típusok) Az érzékelőt úgy helyezze el, hogy az a jellemző hőmérsékletet mérje. Felületi hőmérséklet érzékelő (ESMB-12) Helyezze az érzékelőt a padló felületébe. ESM-11-re érvényes: Rögzítés után ne mozgassa az érzékelőt, hogy elkerülje az érzékelő elem károsodását.

10 14c Az ECL szabályozó üzembe helyezése 15 Felszerelés Szobai vezérlőkészülék / távirányító csatlakoztatása Nyissa ki a fedelet és a kártyát sárga oldalával kifelé behelyezve, kapcsolja be a szabályozót. A kijelző megjeleníti a készüléktípust (P16, P17, P20 vagy P30) és a szoftver verziót. Kijelzési példák: Felszerelés P Az ECA 60 / 61 / 62 / 63 készüléket a kártya 10. soránál aktiváljuk (lásd a 32. fejezetet). Válassza ki az Ön ECL kártyáján látható készüléktípust. Az ECA 60 / 61 / 62 / 63 készülék energiaellátását a rendszer eszköz busz adja, ezért a busznak aktívnak kell lenni. Az busz aktív ha a 199. sor paramétere 15 (lásd a 32 fejezet, 199 sor). Igazolja a választást. A szabályozó átveszi a készülék paramétereket a kártyáról. Ezalatt az idő alatt a kijelzőn az adatátvitel folyamata látható. Felülírás Az aktív felülírás csak az Automatikus üzemmódban működik! A felülíráshoz a S1... S4 bemenetek használhatók (lásd a 32. fejezet, 141 sor). P17 Csatlakozási példa ECA 9010 nélkül Ha a felülíró kapcsoló aranyozott érintkezőkkel rendelkezik, akkor választhatja a következő megoldások egyikét, vagy a kettő kombinációját: Az inicializálási folyamat befejeztével, megjelenik az ECL kártya sárga oldalának C sora szerinti alapkijelzés. Zárt kapcsoló: Normál fűtés Zárt kapcsoló: Takarékos fűtés C Nyitott kapcsoló: Automatikus üzem Nyitott kapcsoló: Automatikus üzem Csatlakozási példa ECA 9010 használatával Az ECA 9010 modul energiaellátását a rendszer eszköz busz adja, ezért az eszköz busznak aktívnak kell lenni. A busz aktív, ha a 199. sor paramétere 15 -re van állítva (lásd a 32. fejezet, 199 sor). Az érintkező ellenállás hatásának elkerülésére ajánljuk az ECA 9010 használatát. A szabályozó készen áll a kiválasztott rendszer irányítására. Most lehetősége van Önnek, hogy saját paramétereit programozza a napi használat, alapbeállítások és kiterjesztett szerviz tekintetében. Helyezze be a kártyát, hogy a szürke oldal legyen látható. Válassza az ECL kártya szürke oldalát az alapbeállításokhoz és kiterjesztett szerviz paraméterekhez. Vegye figyelembe a 16. fejezetben az ECL kártya beállításait és a17. fejezetben az óraprogram beállítását. Red Brown Green S1... S4 Comfort Setback

11 Felszerelés 16 Beállítások az ECL kártyán Általános tudnivaló Ha a készülék csatlakoztatva van és üzemel, ellenőrizni vagy változtatni lehet az alapbeállításokat. Válassza az ECL kártya szürke oldalát (lásd a lenti példát). A nyílgombbokkal tud mozogni a kijelzőn sorról sorra. Az idő és a dátum beállítása - A sor A Pillanatnyi óraállás 1035 Év Hónap, nap 17 Felszerelés Sorjelzés Beállítandó értékek Érték a beállítási tartományban kijelzés Használja a plusz/mínusz gombot az értékek változtatásához. Néhány kijelző képen több értéket is lehet változtatni. Használja a váltó gombot, hogy a megfelelő paraméterre álljon. A váltó gombbal tud az óra, perc, év, hónap vagy nap paraméterre állni. Állítsa be a kívánt időt és naptárat. Egy 12 óránál hosszabb áramkimaradás esetén az óra és dátumbeállítást újra el kell végezni. Minden más beállítás tárolva marad úgy, ahogy be volt állítva. Az időprogram beállításához használja a kártya sárga oldalát. Lásd a 4. fejezetet a füzet másik oldalán. Átlépés a kártya egyik oldaláról a másikra Ha elvégezte a beállításokat, és vissza akar térni a kártya sárga oldalára, fordítsa meg a kártyát. A szabályozó ott mindig a C sor szerinti általános kijelzést mutatja. C Ha a sárga oldalról a szürkére vált, ott a szabályozó mindig az A sorról indul, az óra beállításról. (Vegye figyelembe a következő oldalon leírtakat.) Ha egymás mellett több szabályozó van felszerelve, a kártyák összekeveredésének elkerülése érdekében célszerű egy fény és vízálló filctollal a kártyákat megjelölni.

12 18 Hőmérsékletek és rendszerinformációk - B sor Kézi üzem B sor 19 Válassza ki a B sort! Válassza ki a B sort! B 1 1 Álljon át kézi üzemre. Szabályozott egységek Előremenő hőfok Visszatérő hőfok B 1 1 Üzemmód megadás Alapbeállítás Nyomja meg és tartsa nyomva a váltógombot: - számított előremenő hőmérséklet - előírt visszatérő hőmérséklet határok megtekintéséhez. A szelepmozgató futásirányát nyilak mutatják a szelep jel alatt. Ha a cirkulációs szivattyú működik, a szivattyú jel alatt felirat látható. Ha egy érzékelő nincs bekötve, vagy szakadt, a kijelző - - jelet mutat. Ha az érzékelő rövidzárlatos, a kijelző jelet mutat. Ha kétséges az érzékelő állapota, vegye ki a szabályozót és mérje meg az ellenállást a két csatlakozó között. Összefüggés a hőmérséklet és ellenállás között Válassza ki a váltó gombbal azt az egységet, amelyet szabályozni kíván. A kiválasztott jel villog. A szabályozott egységeket be / -- ki /OFF kapcsoljuk, a megfelelő gomb megnyomásával. Motoros szelepmozgató (motoros hajtómű / fojtószelep) zár vagy nyit, ameddig az adott gombot nyomjuk. Ha 3 másodpercnél tovább nyomjuk, a mozgató folytatja a szelep zárását vagy nyitását. Termo-motoros mozgató Alapbeállítás C Ω Ω C Mozgatja a szelepet, ameddig a gombot nyomjuk. Ha 3 másodpercnél tovább nyomjuk, a motor folytatja a szelep nyitását. Ellenőrizze a szelepmozgató futásirányát, vagy a szelepmozgató figyelésével, vagy az aktuális csővezeték hőmérséklete az elvárások szerint változik-e. A váltógomb mindkét esetben működik, amennyiben rendelkezésre áll. A kézi üzemeltetés alatt az összes szabályozási funkció le van kapcsolva.

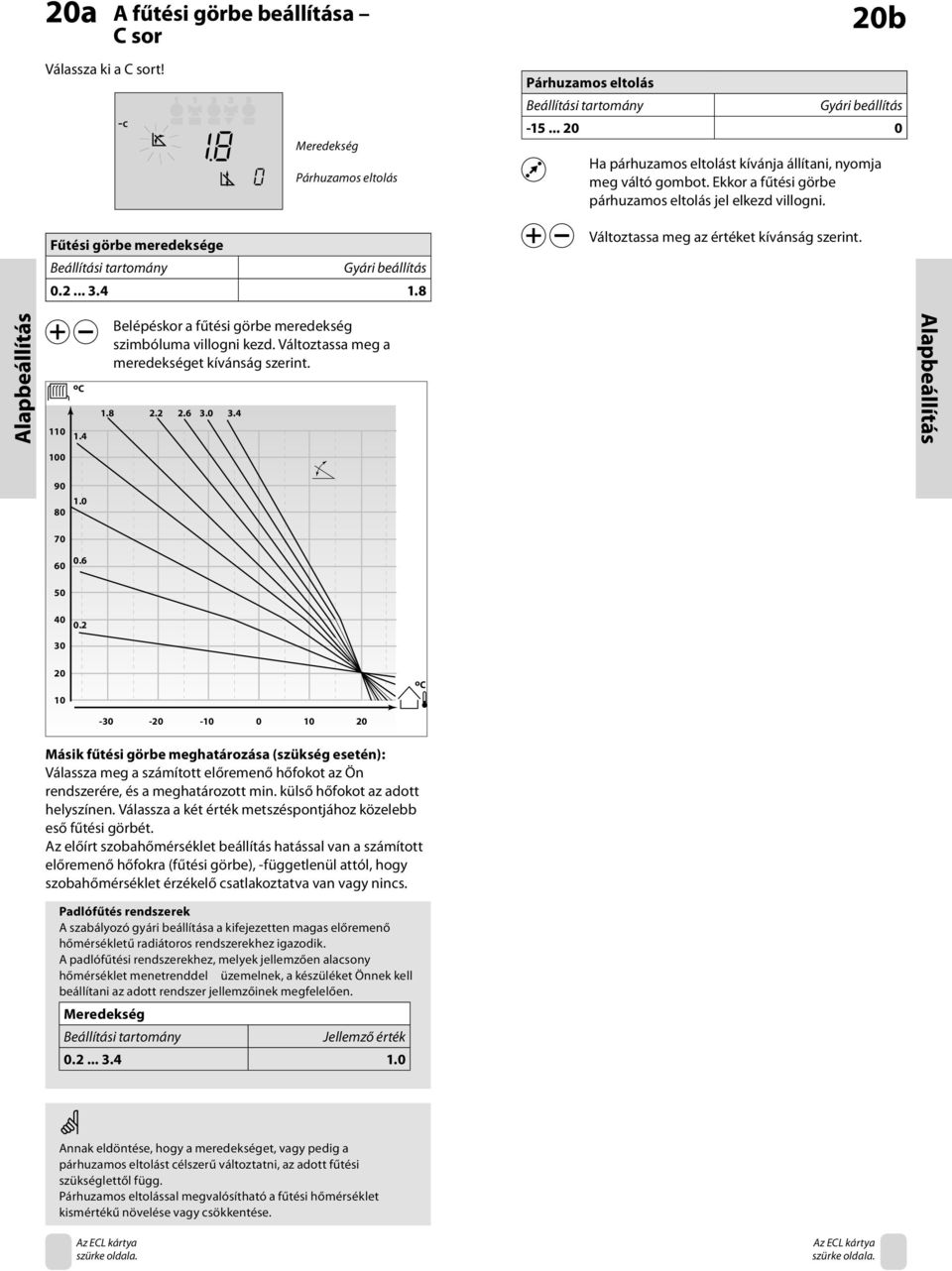

13 20a Válassza ki a C sort! A fűtési görbe beállítása C sor C Meredekség Párhuzamos eltolás Fűtési görbe meredeksége b Párhuzamos eltolás Ha párhuzamos eltolást kívánja állítani, nyomja meg váltó gombot. Ekkor a fűtési görbe párhuzamos eltolás jel elkezd villogni. Változtassa meg az értéket kívánság szerint. Alapbeállítás 110 oc 1.4 Belépéskor a fűtési görbe meredekség szimbóluma villogni kezd. Változtassa meg a meredekséget kívánság szerint Alapbeállítás oc Másik fűtési görbe meghatározása (szükség esetén): Válassza meg a számított előremenő hőfokot az Ön rendszerére, és a meghatározott min. külső hőfokot az adott helyszínen. Válassza a két érték metszéspontjához közelebb eső fűtési görbét. Az előírt szobahőmérséklet beállítás hatással van a számított előremenő hőfokra (fűtési görbe), -függetlenül attól, hogy szobahőmérséklet érzékelő csatlakoztatva van vagy nincs. Padlófűtés rendszerek A szabályozó gyári beállítása a kifejezetten magas előremenő hőmérsékletű radiátoros rendszerekhez igazodik. A padlófűtési rendszerekhez, melyek jellemzően alacsony hőmérséklet menetrenddel üzemelnek, a készüléket Önnek kell beállítani az adott rendszer jellemzőinek megfelelően. Meredekség Jellemző érték Annak eldöntése, hogy a meredekséget, vagy pedig a párhuzamos eltolást célszerű változtatni, az adott fűtési szükséglettől függ. Párhuzamos eltolással megvalósítható a fűtési hőmérséklet kismértékű növelése vagy csökkentése.

14 21 Válassza ki az 1. sort! A nyári kikapcsolás beállítása - 1 sor Előremenő hőmérséklet korlátok 2 sor Válassza a 2. sort! Min. előremenő hőmérséklet Max. előremenő hőmérséklet Alapbeállítás 1 Nyári kikapcsolási hőmérséklet C 18 C 18 C Állítsa be a külső hőmérséklet határértékét, amelynél a fűtőberendezést le akarja állítani. A szelep hozzávetőleg 3 percen belül lezár, a fűtés cirkulációs szivattyúja leáll. A 2. sorban beállított kívánt előremenő hőmérséklet alsó korlátozása figyelmen kívül marad. Hőmérséklet Aktuális külső Hőmérséklet Látszólagos külső hőmérséklet 2 Előremenő hőfok alsó és felső korlátozása C min.10, max. 90 C Az említett beállítási tartomány és gyári beállítás eltérhet az Ön ECL kártyáján beállított értékektől. A minimális érték villog. Változtassa meg a minimális értéket a kívánság szerint. Nyomja meg a váltó gombot. A maximális érték elkezd villogni. Állítsa be a maximális értéket kívánság szerint. Alapbeállítás Fűtés be Fűtés ki / OFF Fűtés be Idő A fűtőberendezés akkor kapcsol ki, ha a külső hőmérséklet a beállított érték fölé emelkedik, és akkor kapcsol újra be, ha a látszólagos (az épület hőtehetetlenségével módosított) külső hőmérséklet a beállított érték alá kerül. Ezáltal ezzel a funkcióval energia takarítható meg. A nyári kikapcsolás funkció csak akkor működik, amikor a szabályozó automatikus üzemmódban van. Amikor a határérték 30-ra van állítva, akkor nyári kikapcsolás megszűnik.

15 23a A szobahőmérséklet hatása 3 sor Ezt a fejezetet csak akkor kell használni, ha egy szobahőmérséklet érzékelő, vagy egy ECA 60 / ECA 61 / ECA 62 / ECA 63 egység fel van szerelve b B: Referenciaszoba hőmérséklet szabályozása Akkor használja ezt a szabályozást, amikor az Ön fűtőtestei nem rendelkeznek termosztatikus szeleppel és egy szobahőmérséklet érzékelővel ellátott referencia helyiség van kiválasztva a szobák közül. (Ha mégis lennének a referencia helyiségben termosztatikus szelepek felszerelve, figyeljen arra, hogy szelepek maximális hőfokra legyenek állítva.) Min. hatás Max. hatás Adjon meg egy pozitív értéket a min. hatásra és egy negatív értéket a max. hatásra. Hatás Alapbeállítás 3 A szobahőmérséklet hatása / min. 0, max. -40 A fekete jelzés a min. hatás érték alatt villog. Állítsa be a minimális értéket kívánság szerint. Nyomja meg a váltó gombot. A fekete jelzés a max. hatás érték alatt villog. Min. Hatás Max. Hatás Előírt szobahőmérséklet Szobahőmérséklet Alapbeállítás Állítsa be a maximális értéket kívánság szerint. Ha a mért szobahőmérsékletnek hatással kell lennie az előremenő hőmérsékletre, két alapvető megoldás választható: A megoldás: A szobahőmérséklet max. korlátozása Akkor használja ezt a korlátozást, amikor az Ön fűtőtestei mindenütt termosztatikus szeleppel vannak felszerelve és max. szobahőmérséklet korlátozást akar megvalósítani. A szabályozó számításba veszi még az egyéb olyan hőforrásokat, mint napsütés, tűzhely, stb. Hatás A szobahőmérséklet érzékelő a referencia szobában érzékeli az előírt és az aktuális szobahőmérséklet közötti különbséget. Az előremenő hőmérséklet változtatásával ez az eltérés ki lesz küszöbölve. 1. Példa Az aktuális helyiséghőmérséklet 2 C-al túl alacsony. A max. hatás (jobb sarokban) - 35 re van állítva. A min. hatás (bal sarokban) 20 ra van állítva. A fűtési görbe meredeksége H 1,8 ra van állítva. Eredmény: Az előremenő hőmérséklet az alábbiak szerint emelkedik: 2 x 20 x H x 0,1 = 7,2 C Előírt szoba- Hőmérséklet Max. Hatás Szobatemperature 2. Példa Az aktuális helyiséghőmérséklet 2 C-al túl magas. A max. hatás (jobb sarokban) - 35 re van állítva. A min. hatás (bal sarokban) 20 ra van állítva. A fűtési görbe meredeksége H 1,8 ra van állítva. Eredmény: Az előírt előremenő hőmérséklet az alábbiak szerint csökken: 2 x (-35) x 1.8 x 0.1= C. A max. hatás meghatározza, hogy a szobahőmérséklet milyen mértékben legyen hatással az előírt előremenő hőmérsékletre. Példa Az aktuális szobahőmérséklet 2 C-al túl magas. A max. hatás (jobb sarokban) 40 re van állítva. A min. hatás (bal sarokban) 0 ra van állítva. A fűtési görbe meredeksége H 1,8 ra van állítva. Eredmény: Az előremenő hőmérséklet az alábbiak szerint csökken: 2 x (-40) x H x 0,1 = - 14,4 C

16 26a A szabályozási paraméterek beállítása 4-7 sorok 26b Válassza ki a 4. sort! 4 Arányosság, Xp K 80 K Állítsa be a kívánt arányosságot. Magasabb érték az előremenő hőmérséklet stabil, de lassú szabályozását eredményezi. 7 Holt zóna, Nz K 3 K Állítsa a holt zónát nagy értékre, ha a szabályozott hőmérséklet változására nagy érték fogadható el. Amikor az aktuális hőmérséklet a holt zónán belül van, a szabályozó nem ad beavatkozási utasítást a motoros mozgatású szelepnek. Válassza ki a 5. sort! Alapbeállítás 5 Utánállítási idő, Tn sec. 30 sec. Válassza ki a 6. sort! Állítsa be a kívánt utánállítási időt. Nagy értéknél a szabályozó lassan de stabilan szabályozza az előremenő hőmérsékletet. Kis értéknél a szabályozó gyorsan, de kisebb stabilitással reagál. 6 A motoros szabályozó szelep futási ideje sec. 35 sec. Állítsa be a motoros mozgatású szabályozó szelep futási idejét a lenti példa alapján. Ez az idő, amely alatt, a szelep teljesen zárt helyzetből teljesen kinyit. A holt zóna szimmetrikus elhelyezkedésű az előírt szabályozási hőmérsékletre, tehát az érték egyik fele az említett hőfok felett, a másik alatta van. Ha a PI szabályozás finombeállítását el akarja végezni, akkor a következő módszert lehet használni: Állítsa az utánállítási időt (5. sor) a maximális értékre (999 sec). Csökkentse az arányosságot (4. sor) fokozatosan mindaddig, amíg a berendezés elkezd egy állandó amplitúdóval lengeni. (Lehet, hogy a rendszert egy szélsőséges érték beállításával kell kényszeríteni). Határozza meg a kritikus lengés idejét egy stopperórával, vagy hőmérséklet regisztrálás segítségével. Hőmérséklet Kritikus lengésidő Alapbeállítás A motoros szabályozó szelep futási idejének számítása: Idő A szelepfutási időt az alábbiak szerint lehet számítani: Ülékes szelepek esetén Futási idő = Elfordulási szög ( ) x mozgató sebessége (sec. / ) Példa: 5.0 mm x 15 sec. / mm = 75 sec. Forgó szelepek esetén Futási idő = Elfordulási szög ( ) x mozgató sebessége (sec. / ) Példa: 90 fok x 2 = 180 sec. A lengésidő jellemző a szabályozási körre. A kritikus lengésidő és az annak létrejöttekor beállított arányosság alapján meg lehet állapítani a stabil működéshez szükséges paramétereket az alábbiak szerint: Utánállítási idő = 0.85 x kritikus lengésidő Arányosság = 2.2 x a kritikus lengésidő mérésekor beállított arányossági érték. Ha ezt követően a szabályozást túl lassúnak ítélik, az arányossági érték kb. 10 %-al csökkenthető. Biztosítsa, hogy a paraméterek beállításakor legyen fogyasztás.

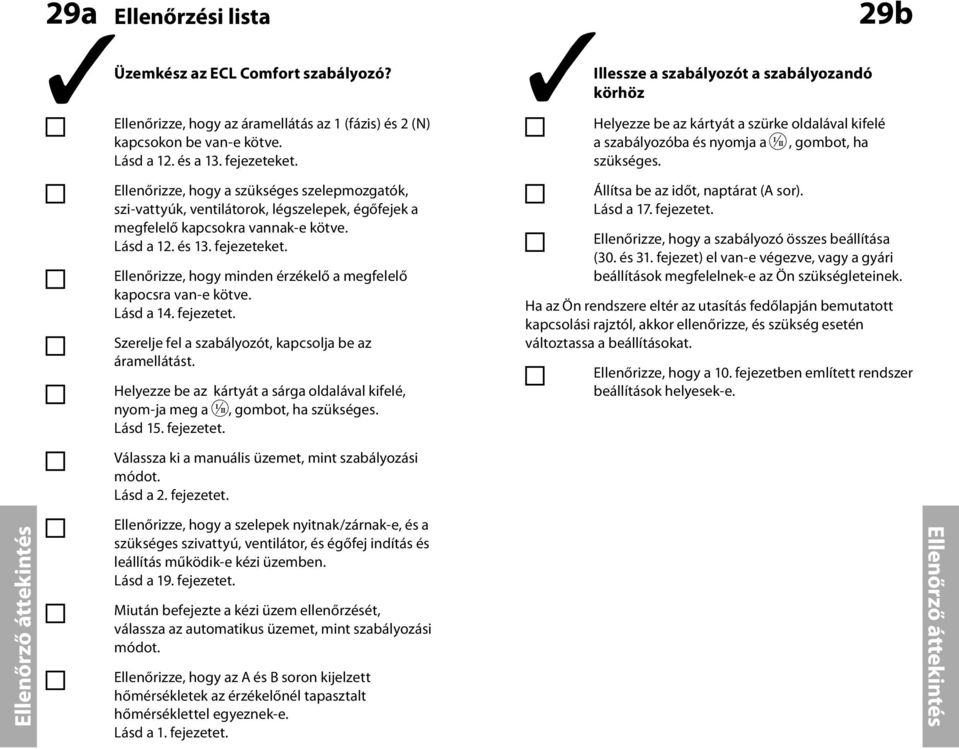

17 29a Ellenőrzési lista Üzemkész az ECL Comfort szabályozó? Ellenőrizze, hogy az áramellátás az 1 (fázis) és 2 (N) kapcsokon be van-e kötve. Lásd a 12. és a 13. fejezeteket. Ellenőrizze, hogy a szükséges szelepmozgatók, szi-vattyúk, ventilátorok, légszelepek, égőfejek a megfelelő kapcsokra vannak-e kötve. Lásd a 12. és 13. fejezeteket. Ellenőrizze, hogy minden érzékelő a megfelelő kapocsra van-e kötve. Lásd a 14. fejezetet. Szerelje fel a szabályozót, kapcsolja be az áramellátást. Helyezze be az kártyát a sárga oldalával kifelé, nyom-ja meg a, gombot, ha szükséges. Lásd 15. fejezetet. Illessze a szabályozót a szabályozandó körhöz Helyezze be az kártyát a szürke oldalával kifelé a szabályozóba és nyomja a, gombot, ha szükséges. Állítsa be az időt, naptárat (A sor). Lásd a 17. fejezetet. 29b Ellenőrizze, hogy a szabályozó összes beállítása (30. és 31. fejezet) el van-e végezve, vagy a gyári beállítások megfelelnek-e az Ön szükségleteinek. Ha az Ön rendszere eltér az utasítás fedőlapján bemutatott kapcsolási rajztól, akkor ellenőrizze, és szükség esetén változtassa a beállításokat. Ellenőrizze, hogy a 10. fejezetben említett rendszer beállítások helyesek-e. Válassza ki a manuális üzemet, mint szabályozási módot. Lásd a 2. fejezetet. Ellenőrző áttekintés Ellenőrizze, hogy a szelepek nyitnak/zárnak-e, és a szükséges szivattyú, ventilátor, és égőfej indítás és leállítás működik-e kézi üzemben. Lásd a 19. fejezetet. Miután befejezte a kézi üzem ellenőrzését, válassza az automatikus üzemet, mint szabályozási módot. Ellenőrizze, hogy az A és B soron kijelzett hőmérsékletek az érzékelőnél tapasztalt hőmérséklettel egyeznek-e. Lásd a 1. fejezetet. Ellenőrző áttekintés

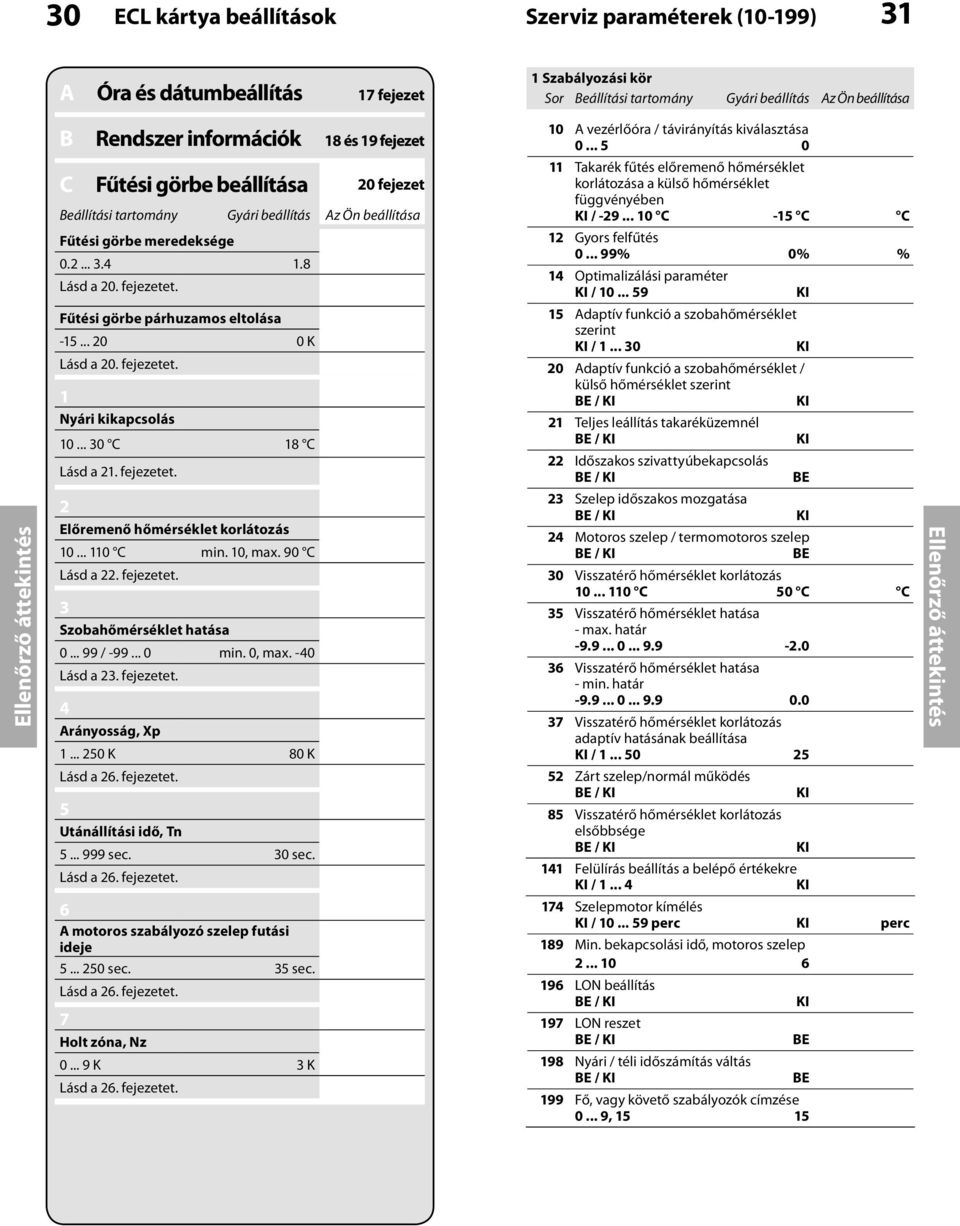

18 30 ECL kártya beállítások Szerviz paraméterek (10-199) 31 A Óra és dátumbeállítás 17 fejezet 1 Szabályozási kör Sor Az Ön beállítása Ellenőrző áttekintés B Rendszer információk 18 és 19 fejezet C Fűtési görbe beállítása 20 fejezet Az Ön beállítása Fűtési görbe meredeksége Lásd a 20. fejezetet. Fűtési görbe párhuzamos eltolása K Lásd a 20. fejezetet. 1 Nyári kikapcsolás C 18 C Lásd a 21. fejezetet. 2 Előremenő hőmérséklet korlátozás C min. 10, max. 90 C Lásd a 22. fejezetet. 3 Szobahőmérséklet hatása / min. 0, max. -40 Lásd a 23. fejezetet. 4 Arányosság, Xp K 80 K Lásd a 26. fejezetet. 5 Utánállítási idő, Tn sec. 30 sec. Lásd a 26. fejezetet. 6 A motoros szabályozó szelep futási ideje sec. 35 sec. Lásd a 26. fejezetet. 7 Holt zóna, Nz K 3 K Lásd a 26. fejezetet. 10 A vezérlőóra / távirányítás kiválasztása Takarék fűtés előremenő hőmérséklet korlátozása a külső hőmérséklet függvényében / C -15 C C 12 Gyors felfűtés % 0% % 14 Optimalizálási paraméter / Adaptív funkció a szobahőmérséklet szerint / Adaptív funkció a szobahőmérséklet / külső hőmérséklet szerint 21 Teljes leállítás takaréküzemnél 22 Időszakos szivattyúbekapcsolás 23 Szelep időszakos mozgatása BE 24 Motoros szelep / termomotoros szelep BE 30 Visszatérő hőmérséklet korlátozás C 50 C C 35 Visszatérő hőmérséklet hatása - max. határ Visszatérő hőmérséklet hatása - min. határ Visszatérő hőmérséklet korlátozás adaptív hatásának beállítása / Zárt szelep/normál működés 85 Visszatérő hőmérséklet korlátozás elsőbbsége 141 Felülírás beállítás a belépő értékekre / Szelepmotor kímélés / perc perc 189 Min. bekapcsolási idő, motoros szelep L beállítás 197 L reszet 198 Nyári / téli időszámítás váltás BE BE 199 Fő, vagy követő szabályozók címzése , Ellenőrző áttekintés

19 32 Szerviz paraméterek beállítása Szerviz paraméterek a Az 1 7 sorokon elvégzett beállítások után, a kártya szürke oldalán a 10. sortól kezdve további szerviz menüt lehet találni. Csúsztassa be az ECL kártyát a szabályozóba úgy, hogy a szürke oldal legyen látható. Nyomja meg ismételten, amíg eléri a 10. sort. 10 A vezérlőóra/távirányítás kiválasztása Itt lehet megadni, hogy a normál és takarék időszakok váltási pontjait a szabályozó vezérlőórától vagy távirányítótól vegye át. Ne felejtse el, hogy a vezérlőóra / távirányító csak akkor működik, ha a rendszer eszköz busz aktív. Az eszköz busz akkor aktív, ha a külső hőmérséklet érzékelő csatlakoztatva van. Sor 10 0 jelzése Érték Válasszon az alábbiak közül 0: Nincs szobai vezérlőegység / távirányító 1: ECA 60 / 62 szobai irányítóegység, vagy ECA 61 / 63 távvezérlő, A címzéssel 2: ECA 60 / 62 szobai irányítóegység, vagy ECA 61 / 63 távvezérlő, B címzéssel : Nincs használva Most bármelyik kiválasztott sorhoz eljuthat. Állítsa be a kívánt értéket. Ellenőrizze, hogy beírta-e az összes szükséges beállítást. Célszerű, ha az Ön által kiválasztott beállításokat beírja a 31. fejezetben lévő paraméterlistára. Ha már minden személyes szervizbeállítást elvégzett, fordítsa meg a kártyát a sárga oldalával kifelé. 11 Takarék fűtés előremenő hőmérséklet korlátozása a külső hőmérséklet függvényében / C -15 C Itt lehet kiválasztani azt a külső hőmérséklet értéket, amelynél az előremenő hőmérséklet korlátozása megszűnik a takarék időszakokban : Amíg a külső hőmérséklet a kiválasztott határ-érték felett van, a takarék fűtés előremenő hőmérséklete a külső hőfoktól függ. Minél alacsonyabb a külső hőfok, annál kisebb mér-tékben korlátozza a szabályozó az előremenő hőfokot. Ha a külső hőmérséklet a beállított határérték alatt van, az előremenő hőmérsékletet a szabályozó nem redukálja. További szervizbeállítások : Az előremenő víz őmérséklete nem függ a külső hőmérséklettől. Csökkentés 100% 0% Beállítás a 11. soron Külső hőmérséklet C További szervizbeállítások

20 32b Szerviz paraméterek Szerviz paraméterek c 12 Gyors felfűtés % 0% A takarékidőszak utáni felfűtési időt rövidíti azáltal, hogy az előírt előremenő hőmérsékletet átmenetileg feljebb emeli. Válassza ki, hogy hány százalékkal kívánja emelni az előremenő hőmérsékletet az átmeneti idő alatt. A takarékidőszak utáni felfűtési idő rövidítésére, az előírt előre-remenő hőmérséklet átmenetileg megnövelhető (max. 1 óra). Optimalizáláskor a gyors felfűtés az optimalizálás időszakában aktív (lásd a 14. sort). Ha egy szobahőmérséklet érzékelő vagy egy ECA 60 / 61 / 62 / 63 egység van csatlakoztatva, a beállított szobahőmérséklet elérésekor a gyors felfűtés leáll. A gyors felfűtés szintén leáll az optimalizálási időtartam végén. 14 Optimalizálási paraméter / A normál fűtés ki és bekapcsolási idejének optimalizálása, hogy a legmagasabb komfort a legalacsonyabb energiafelhasználással valósuljon meg. Minél alacsonyabb a külső hőmérséklet, annál hamarabb bekapcsol a fűtés. Állítsa be az optimalizáló paramétert. Az érték két számból áll. A két szám az alábbi táblázatokból választható ki. 15 Adaptív funkció a szobahőmérséklet szerint / Azt szabályozza, hogy milyen gyorsan igazodjon a szobahőmérséklet a előírt szobahőmérséklethez. Az adaptív funkció megszünteti az eltérést az előírt és a pillanatnyi helyiséghőmérséklet között oly módon, hogy az eltérés mértékének megfelelően az előremenő hőmérsékletet is változtatja. : A funkció ki van kapcsolva. 1: Az előírt hőmérséklet gyorsan beáll. 30: Az előírt hőmérséklet csak lassan áll be. 20 Adaptív funkció a szobahőfok, vagy a külső hőfok szerint Válassza ki, hogy az optimalizált start és stop időt a szabályozó a szoba, vagy a külső hőmérséklet szerint számítsa. BE: : Az optimalizálás a szobahőmérséklet alapján történik, ha szobaérzékelő van felszerelve. Az optimalizálás a külső hőmérséklet szerint történik. Használja ezt a beállítást ha a szobahőmérséklet nincs mérve. A két számjegynek a következő jelentése van: További szervizbeállítások Épület hőkapacitása 1. számjegy Fűtőberendezés 1 kicsi Radiátoros rendszerek 2 közepes 3 nagy 4 közepes Padló fűtés rendszerek 5 nagy 2. számjegy Méretezési hőmérséklet Fűtőberendezés 0-50 C nagy 1-45 C 5-25 C szokásos 9-5 C csekély További szervizbeállítások : Nincs optimalizálás. A ki és bekapcsolási érté kek megegyeznek a beállított időpontokkal. Méretezési hőmérséklet: Az a legalacsonyabb külső hőmérséklet (általában a fűtőrendszer tervezője határozza meg a tervezéskor), amelynél a fűtőrendszer fenn tudja tartani a tervezett szobahőmérsékletet.

21 32d Szerviz paraméterek Szerviz paraméterek e 21 Teljes leállítás takaréküzemnél Itt lehet kiválasztani, ha a takarékidőszakban a fűtést teljesen le akarja állítani. 23 Időszakos szelepjáratás A fűtési szezonon kívüli időszakban a szelep leragadás elkerülése céljából a szelep megjáratható. BE: A takarék időszakban az előírt előremenő hő fokot 10 C-ra csökkentjük. Az előremenő hő fok alsó korlátját (2. sor, 22 fejezet) felülírjuk. BE: : A szelepmozgatás funkció be van kapcsolva. A szelep minden harmadik napon nyit és zár. A szelepmozgatás ki van kapcsolva. Előírt rendszer hőmérséklet ( C) 24 Motoros szelep / termomotoros szelep BE Itt kell beállítani a szelephez használt szelepmozgató típusát. BE: Motoros szelepmozgató 10 C : Termosztatikus szelepmozgató (ABV típus) Idő Termosztatikus szelepmozgató esetén (), a 4-7 sorok szabályozási paraméterei érvénytelenné válnak. : Nincs teljes leállítás. Előírt rendszer hőmérséklet ( C) 30 Visszatérő hőmérséklet korlátozás C 50 C Itt lehet beállítani egy határértéket a visszatérő korlátozás számára. Állítsa be az elfogadható visszatérő hőmérséklet határt. További szervizbeállítások 10 C 22 Időszakos szivattyúbekapcsolás BE A fűtési szezonon kívüli időszakban a szivattyú leragadás elkerülése céljából a szivattyú időszakonként megjáratható. BE: A szivattyú minden harmadik napon egy percig jár. Idő Amikor a visszatérő hőmérséklet alul marad, vagy túllépi a beállított határértéket, a szabályozó automatikusan megváltoztatja az előírt előremenő hőfokot, hogy elfogadható visszatérő hőfok jöjjön létre. A visszatérő hőmérséklet hatását a 35. és 36. sorokon lehet beállítani. További szervizbeállítások : A szivattyújáratás ki van kapcsolva.

22 32f Szerviz paraméterek 35 Szerviz paraméterek 36 32g 35 Visszatérő hőmérséklet hatása - max. határ Itt lehet meghatározni, hogy a visszatérő hőmérséklet milyen mértékben befolyásolja az előírt előremenő hőmérsékletet. Hatás Itt állítsa be a hatás mértékét, a max. visszatérő hőmérséklet korlátozásnál (a 30. sornál beállítva). Ha a hatás nagyobb, mint nulla: Az előírt előremenő hőmérséklet számított értéke növekedik, ha a visszatérő hőmérséklet a 30. soron beállított érték fölé kerül. Ha a hatás kisebb, mint nulla: Az előírt előremenő hőmérséklet számított értéke csökken, ha a visszatérő hőmérséklet a 30. soron beállított érték fölé kerül. Max. határ > 0 36 Visszatérő hőmérséklet hatása - min. határ Itt lehet meghatározni, hogy a visszatérő hőmérséklet milyen mértékben befolyásolja az előírt előremenő hőmérsékletet. Hatás Állítsa be itt a hatás mértékét, a min. visszatérő hőmérséklet korlátozásnál (a 30. sornál beállítva). Ha a hatás nagyobb, mint nulla: Az előírt előremenő hőmérséklet számított értéke növekedik, ha a visszatérő hőmérséklet a 30. soron beállított érték alá kerül. Ha a hatás kisebb, mint nulla: Az előírt előremenő hőmérséklet számított értéke csökken, ha a visszatérő hőmérséklet a 30. soron beállított érték alá kerül. Min. határ > 0 0 Visszatérő hőfok határ Max. határ < 0 Visszatérő hőmérséklet 0 Visszatérő hőfok határ Min. határ < 0 Visszatérő hőmérséklet Példa A visszatérő hőmérséklet határ 50 C-tól aktív. A hatás beállított értéke: -2. A pillanatnyi visszatérő hőfok 2 C-al magasabb. Eredmény: Az előremenő hőmérsékletet a szabályozó csökkenti: -2.0 x 2 = -4 C Példa A visszatérő hőmérséklet határ 50 C-ig aktív. A hatás beállított értéke: A pillanatnyi visszatérő hőfok 2 C-al túl alacsony. Eredmény: Az előírt előremenő hőmérsékletet a szabályozó csökkenti -3.0 x 2 = -6 C További szervizbeállítások A 35. sor beállítása távfűtésű hőközpontoknál általában kisebb, mint nulla, hogy elkerüljük a túl magas visszatérő hőmérsékletet. A 35. sor beállítása kazános rendszereknél tipikusan nulla, mivel a magasabb visszatérő hőmérséklet elfogadható (lásd a 36. sort). A 36. sor beállítása távfűtésű hőközpontoknál általában 0, mivel az alacsonyabb visszatérő hőmérséklet elfogadható. A 36. sor beállítása kazános rendszereknél tipikusan nagyobb, mint nulla, hogy elkerüljük a túl alacsony visszatérő hőfokot (lásd a 35 sort). További szervizbeállítások

23 32h Szerviz paraméterek Szerviz paraméterek i 37 A visszatérő korlátozás adaptív hatásának beállítása / Azt szabályozza, hogy a tényleges visszatérési hőfok milyen gyorsan igazodjon a visszatérő hőmérséklet korlátozás által követelt értékhez. Állítsa be az adaptív értéket a visszatérő korlátozáshoz. A beállítás az elfogadható és az aktuális visszatérő hőmérséklet közötti különbséget szünteti meg. A szabályozó a különbséget integrálja az előírt előremenő hőmérséklet állításához. : Az előírt előremenő hőmérséklet állítása megszűnik. 1: Az előírt előremenő hőmérséklet állítása gyors lesz, - az igazodás gyors. 50: Az előírt előremenő hőmérséklet állítása lassú lesz, - az igazodás lassú. 141 Felülírás beállítás a belépő értékekre / Válasszon ki egy használaton kívüli hőmérséklet érzékelő bemenetet az időprogram felülírására. A felülírás bekapcsolható a normál és takarékos üzemmódokhoz. A felülíráskor a szabályozónak automatikus üzemben kell lenni! : Az automatikus üzem nincs felülírva : A felülíráshoz válasszon ki egy használaton kívüli hőmérséklet érzékelő bemenetet S1... S4. Kapcsolási példa - felülírás normál kapcsolóval A következő megoldások egyike választható, ha a felülíró kapcsoló aranyozott érintkezőkkel rendelkezik: 52 Zárt szelep / normál működés Akkor használjuk, amikor ez a készülék az alárendelt szabályzó. A szabályzó képes lezárni ezt a kört, amikor a főszabályzó aktív a melegvíz termelésben. Zárt kapcsoló: Normál hőmérséklet Zárt kapcsoló: Takarék hőmérséklet BE: A fűtési körben lévő szelep zár*, amikor a főszabályozó aktív a melegvíz termelésben. További szervizbeállítások : Az előremenő hőmérséklet változatlan marad, amikor a főszabályozó aktív a melegvíz termelésben. * Az előírt előremenő hőmérséklet 10 C-ra van beállítva. Az 52. sor beállítását figyelembe kell venni, amennyiben ez a készülék az alárendelt szabályozó. 85 A visszatérő hőmérséklet korlátozás elsőbbsége Itt válassza ki, hogy a visszatérő hőmérséklet korlátozásnak elsőbbsége legyen-e a beállított min. előremenő hőfok korlátozással szemben. Váltó kapcsoló: Takarék vagy normál hőmérséklet Kapcsolási példa - felülírás ECA 9010 készülékkel (akkor használjuk, amikor a felülíró kapcsoló nem rendelkezik aranyozott érintkezőkkel). Barna Piros Zöld (S1... S4) További szervizbeállítások BE: : A min. előremenő hőfok korlátozás érvénytelenítve. A min. előremenő hőfok korlátozás érvényes (lásd a 2. sort). Az ECA 9010 modult a rendszer eszköz busz látja el tápfeszültséggel. Ez azt jelenti, hogy a busznak aktívnak kell lenni. A buszt aktív, amikor a 199. sor paramétere 15-re van állítva.

24 32j Szerviz paraméterek Szerviz paraméterek k 174 Motor protection / perc Megakadályozza az instabil hőfok szabályozást és így az ebből adódó szelepmozgató oszcillációt. Ez akkor következik be, amikor nincs HMV elvezetés (tehát a terhelés csak a HMV cirkulációból adódik) vagy amikor a fűtési kör hőigénye nagyon alacsony. A szelepmozgató kímélés megnöveli az összes érintett komponens élettartamát. : A szelepmotor kímélés kikapcsolva : A beállított aktiválási késleltetés leteltével a szelepmozgató kímélés bekapcsolódik. Nagyszámú HMV fogyasztó esetén nagy értéket kell beállítani. 189 Min. bekapcsolási idő, motoros szelep Itt válassza ki a motoros szelep minimális bekapcsolási idejét millimásodpercben. Beállítás Impulzus hossz 2 40 ms 3 60 ms ms ms 198 Nyári / téli időszámítás váltás BE Itt lehet kiválasztani, hogy a szabályozó automatikusan váltsone a két időszámítás között, vagy az áttérést manuálisan végezzük el. BE: : A szabályozó beépített órája automatikusan elvégzi a + / - egy órás időátállítást, - Közép Európai idő szerint. A nyári / téli váltást manuálisan kell elvégezni az óra előre vagy hátra állításával. 199 A fő és követő szabályozók címzése , Ez a beállítás akkor lényeges, amikor több szabályozó üzemel ugyanabban az ECL Comfort rendszerben (a rendszer eszköz buszon keresztül összekapcsolva (ECL Comfort BUSZ)). 0: Nincs címzés. A követő szabályozó a rendszer BUSZ-tól csak a külső hőmérséklet (S1), rendszer idő, és HMV igény információkat kapja : A követő szabályozó információkat kap a fő szabályozótól a külső hőmérséklet (S1), rendszer idő és HMV igény tekintetében. A követő szabályozó információkat küld a fő szabályozónak az előírt előremenő hőfokról. További szervizbeállítások A beállítást akkor kell módosítani, ha a motoros szelep túl érzékeny a rövid bekapcsolási impulzusokra. 196 L beállítás Csak L kommunikációnál használandó. Nézze meg a kommunikációs egység dokumentációját. 197 L reszet BE Csak L kommunikációnál használandó. Nézze meg a kommunikációs egység dokumentációját. 15: Ez a szabályozó az irányító készülék. A fő szabályozó információkat küld a külső hőmérsékletről(s1) és a rendszer időről. A BUSZ aktív és a csatlakoztatott ECA készülékek tápfeszültséget kapnak. Az ECL Comfort szabályozókat össze lehet csatlakoztatni egy buszon keresztül, hogy egy nagyobb rendszert képezzenek. Az a szabályozó, amelyre a külső hőfok érzékelő fizikailag be van kötve a teljes rendszer fő szabályozójának számít, és automatikusan, a 15-ös címzést kapja. A többi szabályozó a rendszerben követő szabályozó, és fő szabályozótól fogadja a külső hőmérséklet információt. Mindegyik követő szabályozó saját címet kap (1...9). Azonban, egyszerre több követő szabályozó is rendelkezhet 0 címzéssel, ha azoknak csak a külső hőmérsékletről és a rendszer időről kell információkat kapniuk. További szervizbeállítások
