1 Tartálykocsik N Kapcsoljon maximális teljesítményre! HU 1

2 A LEGMODERNEBB GYÁRTÁSÚ MEZŐGAZDASÁGI TECHNIKA A Fliegl cég mühldorfi üzeme Európa egyik legmodernebb gyára. Itt olyan innovatív járművek és mezőgazdasáági gépek kerülnek legyártásra, amelyek a mezőgazdasági munkákat egyszerűbbé, hatékonyabbá és gazdaságosabbá teszik. A Fliegl név évtizedek óta a minőséget és az átgondolt, gyakorlatias megoldásokat jelenti a mezőgazdaságban. Ezen előnyök miatt a Fliegl a mezőgazdasági pótkocsigyártás területén Európában az első. Mindegy, hogy billentős pótkocsikról, letolókocsikról, trágyaszórásról vagy betakarításról van-e szó, a Fliegl Önnek mindig az optimális szállítási koncepciót kínálja. Kapcsoljon maximális teljesítményre! Power On! a Fliegl mottó. Ez egy egyértelmű indítójel és egyúttal a legmagasabb teljesítményre ösztönöz. Az új gyárral teljesen új lehetőségeket kínálunk a gazdálkodók, vállalkozók, kereskedelmi partnerek és a dolgozók részére. Még több kapacitás és még rövidebb szállítási határidők Európa egyik legmodernebb gyártóüzemének segítségével. Innovatív termékek csúcsminőségben Csak azért, mert egy ötlet új, még nem biztos, hogy jó. A Flieglnél minden alaposan átgondolásra és letesztelésre kerül. Ismerjük a piac követelményeit, beszélgetünk a felhasználókkal. Mérnökeink és konstruktőreink a legmodernebb CAD berendezésekkel olyan termékeket fejlesztenek, amelyek a legapróbb részletekig egyeznek a vevői elvárásokkal és biztos gyakorlati előnyöket jelentenek. A Fliegl Agrartechnik innovációi mindig kézzelfogható megoldásokat kínálnak konkrét feladatokhoz. Német minőség világszerte A globalizáció ellenére a Fliegl következetesen Németországban fejleszt és gyárt, melynek egyik oka a képzett munkaerő. Mérnökök vagy gyakornokok: mi a szakértelemre esküszünk, amelyet a saját továbbképzéseinkkel újra és újra továbbfejlesztünk. Egy további faktor a magas műszaki színvonal Németországban. Ideális feltételek, hogy az ötleteinkből minőségi termékek legyenek, amire a Fliegl név kötelez.. 3

3 SZIPPANTÓKOCSIK TÉRFOGAT: 3000 LITER ÉS LITER KÖZÖTT MINDEN FELADATHOZ A MEGFELELŐ MEGOLDÁS A legjobb színvonalú és iránymutató innovációk a hígtrágya-technika terén. VFW l egyedi festéssel is kapható Vákuumos tartálykocsi...30,5 abroncsozás kerékkivágással 3 tengelyes literes tartálykocsi tört formályú 2 tengelyes nyerges tartálykocsi 1 tengelyes Dollyvan VFW l univerzális csúszócsoroszlyával Alapfelszereltség: a tűzihorganyzott tartály és alváz magas minőségű és erős acéllemezből készült átmenő erősített szögvaskeret állítható vonórúd tömlőtartó ütközőlapos terítő 5000 l-es tartálytól 600mm-es átmérőjű tisztítónyílás hullámtörőfal (5000 literestől) csatlakozási lehetőség, elől kétoldalon és hátul is (3000 litertől) szintjelző hidraulikus hátsó tolózár önürítő vízmentesítő szifon 5000 litertől szériafelszereltség 6 -os szívó csatalakozás, gyorskapcsolóval Battioni kompresszor Hertell kompresszor VFW l 6 m-es hígtrágya-kultivátorral 4 5

4 PUMPÁS TARTÁLYKOCSIK TÉRFOGAT: 5000 LITER ÉS LITER KÖZÖTT Keverés funkció Nagyobb hatékonyság a profi területen Excentercsigás szivattyú, 4000 vagy 6000 liter Szívás funkció Az excenter csigás szivattyúval pulzálástól mentes szállító áramlás biztosított. A csiga formájú rotor a nagyon sűrű hígtrágyát is problémamentesen és nagy szállítási volumennel és nyomással továbbítja, ezáltal mélyebb hígtrágya-tárolók sem okoznak gondot a szivattyúnak. A szivattyú elöl és hátul van a tartályra csatlakoztatva, és a hígtrágyát hátul szivattyúzza a tartályba, amely a tartály elején eltávolítható. Egy 3 utas tolózárral állíthatunk a tartály megtöltése és ürítése, valamint keverése között. Kihordás funkció Kőgyüjtő vályú Opcionális: forgódugattyús szivattyú Alapfelszereltség: Hidraulikus felső betöltőnyílás, 700 x 700 mm PFW l hidraulikus dupla csóváló terítővel Pumpás tartálykocsi, amely ejtőcsöves terítő egységgel bővíthető Alapkivitelben kerékkivágással 30,5 abroncsozással tűzihorganyzott tartály és az alváz kiváló minőségű, erős acéllemezből készűl állítható vonórúd önhordó konstrukció excenter csigás pumpa, 4000 l-től (széria) 6000 l-ig (opció) beépített keverőív kónuszos tolózár 6 -os gyorskapcsoló 6 -os szívócső állítható széles terítő hidraulikus tolózárnyitás hullámtörőfal (6000 l felett) szintjelző 6 szelep záró peremmel, 5000 l-es méretű tartálytól szériafelszereltség 6 7

5 MŰANYAG ÉS ROZSDAMENTES TARTÁLYKOCSIK CENTRIFUGÁL SZIVATTYÚS TARTÁLY KOCSI TÉRFOGAT: 5000 LITER ÉS LITER KÖZÖTT Sorozatkivitelben felszerelhető konzollal a négypontos hidraulikus emelőhöz PolyLine 9000 ütközőfejes terítővel PolyLine sokféle kiviteli változatban, pl. teleszkópos tengellyel kapható Nagy menetbiztonság minden PolyLine tartály esetén: a különleges keretszerkezet révén a Boogi szerkezettel nagyon alacsony súlypont Kettős használat: felszerelhető tartályként is ideális!»light« literes centrifugál szivattyús tartálykocsi 700/30,5 abroncsozással; saját tömeg 5700 kg»polyline«tartálykocsi üvegszálas műanyagból 6000 liter és liter közötti térfogat Garantáltan rozsdamentes! Mechanikusan eltolható futóműegység (felépítmények későbbi felszereléséhez) Hidraulikus futóműállítás a tandem modellek esetében opció Rendkívül alacsony súlypont Pumpás vagy centrifugál szivattyús tartálykocsiként is kapható Himbás tengely litertől ROZSDAMENTES TARTÁLYKOCSI A Fliegl rozsdamentes tartálykocsik garantáltan rozsdamentesek! Stabil önhordó felépítés a szinte életre szóló használathoz Jelentős súly-megtakarítás a horganyzott acélhoz képest Ezáltal akár 1000 literrel több szállítási térfogat 8 9

6 TÖLTÉSTECHNIKA KIVITELI VÁLTOZATOK VÁKUUMOS TARTÁLYKOCSIKHOZ ÉS......PUMPÁS TARTÁLYKOCSIKHOZ CSATLAKOZÓ KIVITELEK A Fliegl minden tartálya kocsija szériakivitelben»olasz«rendszerrel van felszerelve. További rendszerek, pl.»perrot«,»bauer«vagy»bazzoli Siegperle«utólag felszerelhetők. AZ»OLASZ«RENDSZER M-rész V-rész szereletlen gyűrű V-részhez A B A Ez a rendszer az M-részen fixen felhegesztett karral rendelkezik. A V-részen egy golyó és egy szereletlen feszítőgyűrű található. Ennek a gyűrűnek éles peremmel kell rendelkeznie, ahol az M-rész karja reteszelődik. Ha ez a perem le van kerekítve, akkor a»bazzoli Siegperle«rendszerről beszélünk. Az olasz csatlakozó méretének meghatározásához a V-rész külső átmérőjét vagy az M-rész belső átmérőjét kell lemérni. A V-rész külső átmérőjének vagy az M-rész belső átmérőjének az M-rész és a V-rész esetében azonosnak kell lennie. A csatlakozótömlő hüvelyének mérése kívül vagy a belső tömlőátmérőn történik. Az olasz rendszerek méretei M-rész (O-gyűrűvel) V-rész (szereletlen feszítőgyűrűvel) Tömlőméretek Belső méret A 131 mm = 4" Külső méret B 130 mm / Belső méret A 100 mm = 4" 4" = 100 mm Belső méret A 151 mm = 5" Külső méret B 150 mm / Belső méret A 120 mm = 5" 5" = 120 mm Belső méret A 181 mm = 6" Külső méret B 180 mm / Belső méret A 150 mm = 6" 6" = 150 mm Belső méret A 245 mm = 8" Külső méret B 240 mm / Belső méret A 205 mm = 8" 8" = 200 mm Belső méret A 301 mm = 10" Külső méret B 300 mm / Belső méret A 254 mm = 10" 10" = 250 mm Belső méret A 371 mm = 12" Külső méret B 370 mm / Belső méret A 304 mm = 12" 12" = 300 mm Gyorscsatoló (6 vagy 8 ) Bal, jobb oldalon vagy hátul lehetséges Turbótöltő gyorscsatolóval (6 vagy 8 ) Bal, jobb oldalon vagy hátul lehetséges Gyorscsatoló (6 vagy 8 ) Bal vagy jobb oldalon, és a tartály alatt lehetséges. 30,5 abroncsozástól Gyorscsatoló (6 vagy 8 ) Bal és jobb oldalon lehetséges. A»PERROT«RENDSZER M-rész V-rész A A B Ezen rendszernél az M-rész mozgatható gyűrűvel van felszerelve, amelyen a kar helyezkedik el. A V-rész kúpos és csak egy részből áll. A Perrot csatlakozó méretének meghatározásához a V-rész külső átmérőjét vagy az M-rész belső átmérőjét kell lemérni. A csatlakozótömlő hüvelyének mérése kívül vagy a belső tömlőátmérőn történik. A Perrot rendszer méretei M-rész Perrot (O-gyűrűvel) V-rész Perrot tömlő méretei Belső méret A 150,0 mm = 4" Külső méret B 155 mm / Belső méret A 108 mm = 4" 4" = 108 mm Belső méret A 171,5 mm = 5" Külső méret B 179 mm / Belső méret A 133 mm = 5" 5" = 133 mm Belső méret A 203,5 mm = 6" Külső méret B 211 mm / Belső méret A 159 mm = 6" 6" = 159 mm Belső méret A 288,0 mm = 8" Külső méret B 313 mm / Belső méret A 216 mm = 8" 8" = 216 mm Turbótöltő gyorscsatolóval (6 vagy 8 ) Bal vagy jobb oldalon és a tartály alatt lehetséges. 30,5 abroncsozástól Szívóormány (opcionálisan 8 -es turbótöltővel) Bal és jobb oldalon lehetséges. Dokkoló állomással; nyomáskövető szelep és hidraulikus kompresszorátkapcsolással Szívóormány Elefant 8 Bal és jobb oldalon lehetséges mm-es hosszúság négy tagos vezérlőtömbbel; opcionálisan turbó töltő és 1500 mm-es teleszkóp hosszabbítóval Szívóormány Elefant 8 bal vagy jobb oldal 5000 mm-es hosszúság négy tagos vezérlőtömbbel Opcionálisan 1500 mm-es teleszkóp hosszabbítóval A»BAUER«RENDSZER M-rész V-rész B A A Oldalsó szívókar (6 ) Balra és jobbra 4500 mm hosszú Szívóormány 8 Bal és jobb oldalon lehetséges. Dokkoló állomással; nyomáskiegyenlítő szeleppel és hidraulikus kompresszorátkapcsolással Ezen rendszernél a V-rész mozgatható gyűrűvel van felszerelve, amelyen a kar helyezkedik el. Az M-rész tölcsér formájú és csak egy részből áll. A Bauer csatlakozó méretének meghatározásához a V-rész külső átmérőjét vagy az M-rész belső átmérőjét kell lemérni. A csatlakozótömlő hüvelyének mérése kívül vagy a belső tömlőátmérőn történik. A Bauer rendszer méretei M-rész Bauer (O-gyűrűvel) V-rész (emelőművel és feszítőgyűrűvel) tömlő méretei Belső méret A 144 mm = 4" Külső méret B143 mm / Belső méret A 111 mm = 4" 4" = 108 mm Belső méret A 160 mm = 5" Külső méret B 158 mm / Belső méret A 137 mm = 5" 5" = 120 mm / 125 mm / 133 mm Belső méret A 180 mm = 6" Külső méret B 179 mm / Belső méret A 154 mm = 6" 6" = 159 mm Belső méret A 235 mm = 8" Külső méret B 229 mm - 8" 8" = 200 mm Belső méret A 305 mm = 10" Külső méret B 297 mm - 10" 10" = 250 mm 10 11

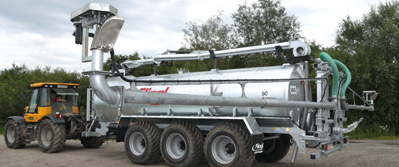

7 LOGISZTIKAI MEGOLDÁSOK MEZŐRE ÉS KÖZUTAKRA Profi tandem tartálykocsi ( liter) és Tridem ( liter) tartályként 8 / 5000 mm hosszú 220 -kal elforgatható Felszerelés: Légrugózás Hidraulikus D600 betöltő dóm Mechanikus turbótöltő felültöltő karral, l/perc Töltési magasság 1,5 és 5,5 m között»lagune 74«mezei hígtrágyatartály hidraulikus emelhető tengellyel és vonórúd rugózással Kiegészítő felszerelés: vagy turbótöltő betöltő karral, kb l/perc vagy mechanikus turbótöltő szivattyú betöltő karral, l/perc vagy nagy nyomású szivattyú aprítóval a hígtrágya csövezéséhez 12 13

8 HÍGTRÁGYA KISZÓRÁSI TECHNIKÁK A trágya értékes. A modern trágyázási technika mércéje a tápanyagok célzott és adagolt talajba való bejuttatása. A Fliegl minden felhasználási célra megfelelő terméket kínál. A közvetlen bedolgozás révén az ammóniaveszteség hatékonyan elkerülhető! Ammónia emisszió (a kihordott NH 4 -N %-a) % 50% 25% 5% Széles elosztó Vontatott tömlő Azonnali bedolgozás Injektálás Forrás: Élelmezési, Mező- és erdőgazdasági Hivatal, Töging Irányadó újításként a Fliegl a talajközeli kijuttatást célozza: a szabadalmazott Fliegl csigás elosztó egyenletesen és elakadás nélkül juttatja a tápanyagokat közvetlenül a talajra. A kiegészítő felszerelések között szerepel a vontatott tömlő kiosztó és a tárcsás réselők kijuttató, a réselőeszközök, a trágya és tárcsás kultivátor. A Fliegl hígtrágyatechnika révén minimális a tápanyagveszteség, minden talajhoz tökéletes az illeszkedés és intelligens a bevitel. A mezőgazdaságban elvárás, hogy a tápanyagokat maximálisan visszajuttassuk a talajba, a talajt pedig a lehető legkevésbé tömörítsük. A Fliegl az innovatív és specializált rendszerekkel gyakorlatias és gazdaságos megoldásokat nyújt a mezőgazdaságnak a talajközeli hígtrágya kijuttatáshoz

9 »GARANT«CSIGÁS ELOSZTÓ AZ EGYEDÜLÁLLÓ RENDSZER! Nincs elakadás, talajközeli, egyenletes akár emelkedőn/lejtőn is! A szabadalmazott csigás elosztó oda juttatja a tápanyagokat, ahová azok tartoznak: közvetlenül a talajba. Jó a növekedéshez és a környezetnek. Hidraulikus felhajtás Átlagos helyett zseniális a szabadalmazott csigás elosztó A talajközeli trágyakihordás szabadalmaztatott Fliegl rendszere előnyöket kínál a gazdáknak és a környezetnek: az ammónia- és szagemisszió, valamint a vizek szennyezése jelentősen csökken. Az elosztás pontossága egyúttal nő, így a nitrogén hatékonysága is jelentősen javul. AZ ELOSZTÓ FELÉPÍTÉSÉNEK KERESZTMETSZETE Horganyzott burkolat Hígtrágyalé mentestér Rozsdamentes lemezből készült vályú Csiga rozsdamentes acélból Meghajó csiga tengely Hígtrágya szabadtér 2 Hígtrágya-kimenet (furatok) Tömlő Hígtrágya Talaj Hidromotor a csigás elosztóhoz kevés kopással és hosszú élettartammal Biztonság a közúti szállításnál a hidraulikus reteszelés révén Tároló idegen testeknek mechanikus vagy hidraulikus ürítés Működés: A csiga (30-60 fordulat/perc) feladata nem a hígtrágya elosztása, hanem az idegen testek tárolóba való továbbítása. Az időkapcsoló relé úgy van beállítva, hogy a csiga kb. 40 másodpercig kifelé, 5 másodpercig pedig befelé halad

10 SVG EJTŐCSÖVES TERÍTŐ EGYSÉG»UNIVERSAL«RÉSELŐESZKÖZ A füves területek és szántóföldek célirányos és egyenletes megműveléséhez Füves területen a talajt enyhén megvágja Kijuttatás közvetlenül a földre Kiömlés közvetlenül a talajra kb. 3-5 cm-re Munkaszélesség: 6 m és 27 m között Munkaszélesség: 9,00 m / 12,00 m / 15,00 m / 18,00 m / 24,00 m A hígtrágya közvetlen bejuttatása a tömlőkön keresztül a talajba Automatikus felhajtás a tömlők kötelén keresztül, a forgatókarok bepattintásával, így nincs csepegés (csepegésmentes rendszer) Idegen testek automatikus szállítása a tárolóba A tároló problémamentes tisztítása a felhajtható fedél révén (opcionálisan hidraulikus tároló-ürítéssel kapható) Nincs csepegés, nincs kopás Megtakarítja az aprítót Kisebb olajszükséglet: csupán 15 liter Kisebb teljesítmény igény Rugós szárak nyomása kb.: 6 kg Minden konzollal szerelt Fliegl tartálykocsira felszerelhető Hidraulikus emelőszerkezet, három- vagy négypontos hidraulika (opcionálisan) lehetséges Az ezerszer bevált Fliegl csigás elosztó használata nincs elakadás A hígtrágya különösen egyenletes és növénykímélő kijuttatása Füves területekre és szántóföldekre is Csavarozott vágóelemek kiváló acélöntvényből Erős laprugó a talajhoz való nyomás érdekében Vágási távolság: sorozatkivitelben 300 mm, opcionálisan 250 mm Robusztus és hosszú élettartamú felépítés Jó illeszkedés a talajhoz a felszerelt elosztókarok révén Csekély szennyeződés (magasabb vegetáció esetén is) 18 19

11 »MAULWURF«CSIPKÉS TÁRCSÁS BORONA Könnyű talajmegmunkálás és a hígtrágya célirányos bedolgozása egyetlen munkafolyamat során VARIO-DISC TÁRCSÁS CSOROSZLYÁS KIJUTTATÓ Szabadalmazott rendszer a tökéletes bedolgozáshoz füves területeken Bejuttatás közvetlenül a talajba kb. 12 cm-re Fokozat nélküli függőlegesség beállítás Vízszintes szögállítás Csipkés tárcsa a jobb minőségű kijuttatáshoz Munkaszélesség: 3,00 m, 6,00 m és 8,00 m A nagy méretű csipkés tárcsa révén a talaj egy munkamenet során átdolgozható és hígtrágyával teljesen befedhető Gabonaföld, megműveletlen tarlók, mezők zöld trágyára használható Hidraulikusan behajtható Állítható, nagy támkerekek Stabil görgőscsapágy Tárcsa átmérője: 510 mm Bevált hígtrágya-kijuttatás a csigás elosztóval Munkaszélesség: 3,00 m, 6,00 m és 8,00 m Mindenfajta füves területre Minden tartálykocsira szerelhető Csigás hígtrágyaelosztóval Teljesen horganyzott váz Kis karbantartásigény Hidraulikusan behajtható Állítható támkerekek Stabil görgőscsapágyakkal Tárcsa átmérője 530 mm Bejuttatás közvetlenül a talajba kb cm-re 20 21

12 GUG HÍGTRÁGYA-GRUBER Erőteljes talajmegmunkálás és a hígtrágya célirányos bedolgozása egyetlen munkafolyamat során STRIP-TILL TITAN RÉSELŐ ESZKÖZ A hígtrágya mély és célirányos bedolgozása egyetlen munkafolyamat során Bejuttatás közvetlenül a talajba kb cm-re Bejuttatás közvetlenül a talajba kb cm-re Munkaszélesség: 3,00 m, 4,50 m és 6,00 m Munkaszélesség: 3,00 m, 4,50 m és 6,00 m Megmunkálatlan tarlók Zöld trágyás területekhez Erős borona a legnehezebb körülményekhez Cserélhető kettős rugók Minden tartálykocsira szerelendő Csigás elosztó Teljesen horganyzott váz Hidraulikusan behajtható (4,50 és 6,00 m munkaszélességnél) Kis karbantartásigény Kényelmes kezelés Állítható magasságú támkerekek Megművelet tarlókra Zöld trágyás területekre Robusztus késfogak a legnehezebb használatra Cserélhető késfogak Minden tartálykocsira szerelhető Csigás hígtrágya elosztó Teljesen horganyzott váz Hidraulikusan behajtható (4,50 és 6,00 m munkaszélességnél) Változtatható, beállítható kijuttatási mélység a hígtrágya esetében Nagy méretű támkerekek Kocsi rész opcionálisan kapható Kis karbantartásigény 22 23

13 TERÍTŐK Mindegy, hogy ütközőfejes, csóváló vagy fúvókás elosztók: a talajközeli bevitel mellet a Fliegl folyamatosan optimalizálja bevált rendszereit és alternatívákat fejleszt ki. Mindig azzal a céllal, hogy a hígtrágyát még gazdaságosabban, célirányosabban és egyenletesebben juttassuk a talajba. Csóváló terítő a nagy cseppekben történő kiszóráshoz Célirányosabb és jobb elosztás a hidraulikus lengőelosztó révén. Munkaszélesség: 12 és 18 m között. Csőkeretes kijuttató m maximális munkaszélességgel Kettős hidraulikus csóváló teríítő Ütközőlapos terítő Kombinált terítő behajtható A hígtrágya célirányos és jobb elosztása Könnyen szerelhető 24 25

14 TARTOZÉKOK A MINŐSÉG A RÉSZLETEKBEN REJLIK Gyakran apró részletek és hasznos kiegészítő eszközök jelentik egy jármű gyakorlati hasznosságát vagy kétszeres hasznosságát. A Fliegl tartozékokkal a tartálykocsi hatékonyan használható jármű lesz, amely esetben Ön irányítja a folyamatokat. Digitális átfolyásmérő ÁLLÍTHATÓ TENGELY Analóg átfolyásmérő kijelzővel Kezelőpult a tartálykocsi irányításához Teleszkóposan állítható tengely opció lehet egytengelyes és tandem tartálykocsiknál Hidraulikus belső keverőmű keverőcsigás, így a hígtrágya a leghomogénebb lesz (sertés hígtrágya esetén javasolt) Mechanikus betöltő dóm Elérhető méretek: Ø 300 és Ø 400 mm Hidraulikus betöltő dóm Elérhető méretek: Ø 500 mm és Ø 600 mm Szerelés szerint balra vagy jobbra nyitható Kezelőpult joystick vezérléssel szívóormány vagy darú vezérléséhez Guminyomás-szabályozó a talajkímélő terepi használatra egy- vagy kétvezetékes kivitelben Dugattyús kompresszor 3 m 3 teljesítménnyel Levegős belső keverő, csak kompresszoros Plexiüveg szintjelző Szintjelző úszó golyóval Robusztus támasztóláb Hidraulikus harang tolózár, amely robusztus és Az erős tartó konzol három- vagy négypontos kocsiknál lehet. Homogénné teszi a hígtrágyát (szériakivitelben) szériakivitelben hidraulikus vonórúd rugózással maradványokra nem érzékeny (szalmás hígtrágya hidraulikához vagy tartálybillentő hengerrel együtt esetén ideális) 26 27

15 FLIEGL SLURRY TANKER TÖKÉLETES A HÍGTRÁGYA KIJUTTATÁSBAN A Fliegl Slurry Tanker (FST) olyan vezérlés, amellyel egy tartálykocsi minden funkciója ISOBUS-kijelzőn keresztül kényelmesen vezérelhető Három különböző üzemmód van: feltöltés, szállítás és munka. Ennek oka, hogy bizonyos üzemmódokban bizonyos funkciók állnak rendelkezésre. Így a feltöltés üzemmódban a hátsó háromutas tolózár nem működik. A nemkívánatos működési hibák így ki vannak zárva. A munka üzemmód egy vagy több oldalból áll, azon funkciók számától függően, amelyekkel a tartály rendelkezik. Feltöltés üzemmód Üzemmód-váltás Az első tolózár nyitása és zárása A dómfedél nyitása és zárása A szívóormány tolózárjának nyitása és zárása A szívóormány be- és kihajtása Szállítás üzemmód A vonórúd állítása összekapcsolásra és szétkapcsolásra Futómű állítás a támasz súly szabályozásához Előnyei: Megkönnyíti a hígtrágya kijuttatást. Kényelmesebbé teszi a kezelést és biztonságosabbá válik a kiszórás. A vezérlés a meglévő ISOBUS-kijelzőt használja, így nincs szükség kiegészítő kezelőpultra a vontatón. Minden ISOBUS-kijelzővel kompatibilis (AEF-tanúsítvány). Mivel az FST csupán három tömlőt igényel a vontató és a tartálykocsi között, a csatlakoztatás és a lecsatlakoztatás nagyon egyszerű. Szériakivitelben képes a terhelés érzékelésére eszerint a hidraulikus funkciók mindig csak a tényleg szükséges olajmennyiséggel vannak ellátva, ami nem csak az olaj felmelegedését, hanem az üzemanyag-felhasználást is csökkenti. Munka üzemmód Terítőegység tömlőinek fel- és lehajtása A háromutas tolózár szórási pozícióba állítása. A szivattyú automatikusan bekapcsol Az első tolózár nyitása és zárása Az kijuttató egység be- és kihajtása; a szállítási reteszelés automatikusan nyílik vagy zár 28 29

16 HÍGTRÁGYA KIJUTTATÁS: PRECÍZ A FLIEGL FLOW CONTROLLAL A szórandó mennyiség csökkentése Szórandó mennyiség növelése Összesen: Információ a szórt hígtrágya teljes mennyiségéről, az időről stb. Főoldal Beállítások Diagnosztika Indítás/leállítás Súgó Átfolyás növelése Átfolyás csökkentése A kívánt szórandó mennyiség bevitele Zöld: valódi szórt mennyiség; Piros: kívánt szórandó mennyiség Kiszámított sebesség a kívánt szórandó mennyiség megtartásához Aktuális sebesség Bal oldali elemek színesek = gyorsabban haladjon Jobb oldali elemek színesek = lassabban haladjon A kívánt átfolyás beállítása Aktuális átfolyás A Fliegl Flow három kivitelben kapható: FFC szabályozott szivattyú nélkül A szabályozott szivattyú nélküli juttatásnál m³/ha mértékegységgel egyszerűen beállítható a szórandó mennyiség. A kívánt szórandó mennyiség eléréséhez szükséges optimális menetsebesség kiszámításra és kijelzésre kerül. Ez a kivitel főképpen sík területek esetében alkalmas. FFC megkerülő rendszerrel Ha a motor le van terhelve, és a javasolt menetsebesség hegymenetben nem érhető el, csökkenteni kell a meghajtótengely fordulatszámát a túltrágyázás elkerülésére. A Fliegl bypass rendszere segítségével a hígtrágya visszavezetődik az tápvezetékből a tartályba. Ezáltal a csőrendszerben kevesebb hígtrágya van és elkerülhető a túltrágyázás. A bypass-t a rendszer automatikusan, szükség esetén szabályozza. FFC szabályozott szivattyúval Itt a szivattyú a kardántengely fordulatszámától függetlenül, külön olajmotorral van meghajtva. A kijuttatandó mennyiség m³/ha vagy m³/perc mértékegységgel is beállítható. Ha a dízelmotor hegymenetben lassul, a kiszámított optimális menetsebességet nem képes elérni. A szabályozott szivattyúnak köszönhetően a percenkénti átfolyás csökkenthető; az optimális menetsebesség ezen átfolyásnál ismét kiszámításra kerül. Ezáltal hegymenet esetén is egyenletes szóráskép érhető el. Homogén kihordás a Fliegl Flow Control révén Traktor sebességszabályozás az FFC-vel Hagyományos forgó tolózár szabályozással 30 31

17 A HATÓANYAGOK PONTOS KIJUTTATÁSA A FLIEGL MANURE SENSING ÁLTAL Gold medal goes to John Deere Product: Connected Nutrient Management Balra: a hígtrágya kg N/ha szerinti kihordása egyenletes N-elosztás a mezőn Jobbra: hígtrágya elosztása liter/ha szerint nem egyenletes N-elosztás egy tartályban Mivel a hígtrágya gyakran nagyon heterogén, valóban soha nem tudjuk, hogy hektáronként mennyi nitrogént juttatunk ki. A Manure Sensing által a hígtrágya tápanyagtartalma (N, NH4, P, K) valós időben kerül mérésre. Ha ismerjük a tartályban lévő hígtrágya tápanyag koncentrációját, a kijuttatott mennyiséget a terület tápanyagigényéhez igazíthatjuk. A Fliegl-Flow Controllal kombinálva a kihordási mennyiség kg N/ha mértékegységben beállítható. Ezáltal optimálissá tehető a tápanyagegyensúly, optimális a hígtrágyában lévő tápanyagok felhasználása és maximális a hozamképesség. A tápanyagegyensúly megteremtése könnyebb, mivel a műtrágyázáshoz hasonlóan pontosan tudja, hogy melyik tápanyagból hektáronként mennyit juttatott ki. Ha a hígtrágyát a Manure Sensing által opcionálisan használja, a műtrágyán is legtöbbször megtakarítást érhet el. Itt kálium tápanyag szerint történt a szabályozás, a jobb oldali képen pedig N-elosztás látható N, P, K, NH4, hatóanyag és térfogat valós idejű mérése, közvetlenül az szóróegység előtt Szerves és ásványi N- és P-trágya igény szerinti és precíz kijuttatása A traktor automatikus sebesség-beállítása (csak John Deere traktoroknál) Dokumentáció: Kijuttatott térfogat Kijuttatott tápanyagok (táblánként összesen és részfelületekre bontva) A hígtrágya teljes tápanyag tartalmának kihasználása a törvényi előírások betartása mellett. Az előnyök kézzelfoghatók: a hozam és a termék minősége maximális, a műtrágya költsége csökken Maximális szabályozási tartomány és gyors reakció a változtatható sebesség és másodsorban az átfolyási mennyiség Fliegl Flow Control általi szabályozásával Az összes innovációs partner szaktudását és technológiáját tömöríti, és ezáltal lehetővé teszi a DVO-nak megfelelő tápanyaggal való ellátást A hozamképesség maximálisra növelése 32 33

18 FLIEGL LIGHT BOX EGYSZERŰ ÉS KÉNYELMES Megfelel az ISO : Lighting ECU szabványnak Hagyományos világítás Világítás a Fliegl LightBoxal A Verkabelung munkafényszórók für Arbeitsscheinwerfer kábelezése ISOBUS-kábel ISOBUS-Kabel Lámpakábel Beleuchtungskabel ISOBUS vezérlőeszköz Steuergerät ISOBUS Light Box ISOBUS-Steuergerät vezérlőeszköz Nem szükséges külön kapcsolópult a traktoron Csak egy csatlakozó Akár 4 munkafényszóró-csoport is vezérelhető Villogó lámpák Előnyök: Nem szükséges külön kapcsolópult a traktoron Csak egy csatlakozó a 7 pólusú csatlakozót nem kell bedugni A munka eszköz villogójának (Beaconlight) bekapcsolása a traktor villogójának bekapcsolásával megtörténik A munka eszköz munkafényszórójának bekapcsolása a traktor munkafényszórójának bekapcsolásával együtt megtörténik A vezetékszakadás, a lámpahiba és a rövidzárlat észlelése 4 munkafényszóró-csoportig (max. 20 A/csoport) beállítható és kapcsolható ISOBUS-on keresztül és 60 A-ig (kb. 14 db H3 fényszórónak felel meg), univerzálisan alkalmas H3, Xenon és LED esetén 34 35

19 A MAGAS MINŐSÉGŰ FUTÓMŰTECHNIKA A SOKÉVES FEJLESZTÉS EREDMÉNYE Biztos menettulajdonságok extrém körlmények között is! TITÁN tandem rugózás szerkezet a legjobb kiegyenlítésért A Fliegl - csere felépítményes rendszer Gond nélkül lehet fetenni hígtrágyatartályt az alvázra»gigant«rugózás»gigant Plus«rugózás Hirdaulikus munnkahenger felépítmény emeléshez Forgó Piton Fix Piton Fix DIN vonószem Gömbfejű tengelykapcsoló Légrugózás Az alapkivitelben mechanikus vagy opcióban fokozat nélkül hidraulikusan elvégezhető futómű eltolásnak köszönhetően a támasz súly optimalizálható. Adapterek felszerelése esetén is (pl.: trágyaszóró) A futómű hátratolás a földeken: nagyobb támaszsúly = nagyobb tapadás a traktornak TITÁN Plus rugózás Hidraulikus rugózás Boogi merev lengőszerkezet A futómű előretolása az úton: kisebb támaszsúly = magasabb menetkomfort és kevesebb kopás 36 37

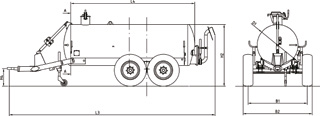

20 MŰSZAKI ADATOK A L4 D1 Egytengelyes tartálykocsi Típusok l l l l l l l Teljes hosszúság kb. mm L H2 Tartály hosszúsága kb. mm L L3 B1 B2 Önsúly kb. kg Nyomtáv kb. mm B max max max Teljes szélesség kb. mm B Tartály átmérője* kb. mm D Teljes magasság kb. mm H Fékek Ráfutófék Ráfutófék Ráfutófék Ráfutófék Légfék Légfék Légfék Tandem tartálykocsi Típusok l l l l l l l l Teljes hosszúság kb. mm L Tartály hosszúsága kb. mm L Önsúly kb. kg Nyomtáv kb. mm B max max max max Teljes szélesség kb. mm B Tartály átmérője* kb. mm D Teljes magasság kb. mm H A Fliegl termékeket az üzemben állandóan, valamint független intézményekkel a legapróbb részletekre kiterjedően ellenőrzik és tanúsítják. Például a DLG a Fliegl csigás elosztó elosztási pontosságára összpontosítva hajtott végre sikeres teszteket. Fékek Ráfutófék Légfék Légfék Légfék Légfék Légfék Légfék Légfék Tridem tartálykocsik Quattro tartálykocsik Típusok l l l l l l l l Teljes hosszúság kb. mm L Tartály hosszúsága kb. mm L Önsúly kb. kg Nyomtáv kb. mm B1 max max max max max max max max Teljes szélesség kb. mm B Tartály átmérője* kb. mm D Teljes magasság kb. mm H Fékek Légfék Légfék Légfék Légfék Légfék Légfék Légfék Légfék Nyerges tartálykocsik Típusok STF kéttengelyes STF háromtengelyes STF háromtengelyes Megengedett össztömeg kg Támasz súly kg Térfogat lit »PolyLine«műanyag tartály (centrifugás szivattyú vagy pumpás változat) Típusok l l l l l Teljes hosszúság kb. mm Tartály hosszúsága kb. mm Nyomtáv kb. mm max max max max max Teljes szélesség kb. mm Teljes magasság kb. mm Fékek Légfék Légfék Légfék Légfék Légfék 38 39

21 ÚJ FLIEGL TARTÁLYKOCSI SZÉRIÁK Használhatóság és szakszerűség az előtérben. JUMBO Line JUMBO Turbo Line MAXX Line ALPHA Line A vákuumos tartálykocsik új Jumbo Line A Jumbo Turbo Line sorozatú tartálykocsikat A Maxx Line sorozatú tartályok szilárd Az Alpha Line sorozatú tartálykocsik különösen sorozata kifejezetten az lejtősterületekre van kiegészítő centrifugál szivattyú különbözteti felépítésükkel, állítható, eltolható a kényelmes vezetési és kezelési komfort, a kialakítva. Az 5000 liter térfogattól kezdődően meg a Jumbo tartálykocsiktól. A kompresszor futóművekkel (az egytengelyes tartályoknál) széles körű felszereltség és a legmodernebb a tartályok alá hajlított tengelyek kerülnek és a centrifugál szivattyú kombinációnak és kedvező árukkal emelkednek ki. A technika által emelkednek ki. Ezen tartályok beépítésre, az alacsonyabb súlypont érdekében. köszönhetően opcióiban egy hidraulikusan praktikusság és a hatékonyság különösen professzionális szakmai használatra vannak A használhatóság és a hatékonyság különösen forgatható szórófej szerelhető fel. Ezzel a már fontos volt az új tartálysorozat fejlesztésében! kialakítva. Állítható vonórúd alsó kapcsolással fontos volt az új tartálysorozat fejlesztésében! nem járható lejtőkre is kijuttatható a hígtrágya. és egy oldalon szélesszögű kardántengely Ezért a Jumbo Line sorozatú tartálykocsik A Jumbo Turbo Line sorozatú tartálykocsik Vákuumtartálykocsik alapkivitelben. Ahhoz, hogy a széles abroncsok 4000 literig 6 -es csatlakozóval rendelkeznek, 4000 literig 6 -os csonkkal rendelkeznek, A tartályok háromféleképpen csatlakoztathatók ellenére betartsuk a közúti szállításhoz előírt amelyet szériakivitelben 5 -re csökkentettünk. amelyet szériakivitelben 5 -re csökkentettünk. (elöl kétoldalt és hátul), amelyeken keresztül szélességeket, egy kerékjárattal is rendelkezik litertől 8 -os csonkot építettünk be, 5000 litertől egy 8 -os csonkkot építettünk be, a hígtrágya-tároló helyi adottságaitól függően Az Alpha Line sorozatú tartálykocsikat szériában amelyet 6 -ra csökkentettünk. A csatlakozó amelyet 6 -re csökkentettünk. A csatlakozó minden oldalról megtölthető a kocsi. a 40 km/h kivitellel szállítjuk. kérésre egyszerűen változtatható. kérésre egyszerűen változtatható. Pumpás tartálykocsik Vákuumtartálykocsik Az excenter csigás szivattyú a sűrű hígtrágyát is A vákuumtartály kocsik hőálló kompresszorral nagy szállítási volumennel és nagy nyomással vannak felszerelve. továbbítja, és a kőgyújtő vályú megvédi az idegen anyagoktól. Pumpás tartálykocsik Az excenter csigás szivattyúnak a mélyen fekvő hígtrágya-tárolók sem jelentenek gondot

22 JUMBO Line TÉRFOGAT: 3000 LITERTŐL ÉS 8600 LITERIG Betöltő dóm Egy, csavarozott fedéllel felszerelt betöltő dóm (Ø 400 mm) szériakivitelben felszerelve. Ez utólag mechanikus vagy hidraulikus fedélre cserélhető. Az alacsony súlypontnak köszönhetően kifejezetten lejtős területekrex alkalmas Szint jelző Az 5000 literes sorozattól kezdődően szint jelzővel, a kisebb tartályoknál pedig két kémlelőablak szériakivitelben. Kombinált terítő Terítő A Jumbo Line sorozat széles terítővel van felszerelve szériakivitelben. Opcionálisan ütközőfejes terítővel és lehajtható kombinált terítővel. Az 5000 literes sorozattól kezdődően egy konzol áll rendelkezésre a terítőcsőhöz vagy a csigás elosztóhoz. Ezáltal Ön megfelel a hígtrágya kijuttatási technikára érvényes törvényi előírásoknak, és például felszerelhet egy vontatott tömlős kijuttatót. *Az ábra az eredetitől eltérhet Kompresszor Egy 6500 literes és max. 540 ford./perces fordulatszámú, nagy teljesítményű kompresszor az 5000 literes tartályoktól kezdődően szériakivitelben. A kompresszor 0,5 bar nyomást biztosít, megfelel a törvényi előírásoknak, így a tartályt nem vetik alá ismételt vizsgálatnak. A kompresszor kenése cseppolajozóval, teljesen automatikusan történik. Opcionálisan más kompresszormodellek is elérhetők Szériakivitelben létrával A kiegészítő felszerelések egyszerűen felszerelhetők a moduláris felépítés révén Hangtompító olajleválasztóval Vezérlőtömb kezelőpulttal Hidraulikus turbó töltő Szívócsatlakozás gyorscsatolóval kiegészítésképpen Sárvédő Levegős belső keverő leeresztő csappal és tömlővel a szifonnál Hidraulikus kompresszorátváltás Ürítés hegymenetben stb litertől hajlított tengellyel: alacsony súlypont az emelkedőn/lejtőn való jobb menettulajdonságért Előkészítés a turbó töltő csatlakoztatáshoz Térfogat [L] Kompresszor Fék* Vonórúd Szívó csatlakozás Hullámtörőfal Tartálybillentő henger és támasztóláb l Ráfutó fék 5 balra Lehajtható támkerék l Ráfutó fék 5 balra Lehajtható támkerék l 2 vezetékes légfék Opcionális vonórúd rugózás 6 bal, gyorscsatoló Széria l 2 vezetékes légfék Opcionális vonórúd rugózás 6 bal, gyorscsatoló 1 Széria l 2 vezetékes légfék Opcionális vonórúd rugózás 6 bal, gyorscsatoló 1 Széria l 2 vezetékes légfék Opcionális vonórúd rugózás 6 bal, gyorscsatoló 1 Széria *További fékek opcionálisan kérésre! 42 43

23 JUMBO TURBO Line TÉRFOGAT: 3000 LITER ÉS 8600 LITER KÖZÖTT A szórófej a kiegészítő centrifugál szivattyúval használható Szórófej használata Betöltő dóm Egy, csavarozott nyílással felszerelt betöltő kupola (Ø 400 mm) szériában felszerelve. Ez utólag mechanikus vagy hidraulikus nyílásra cserélhető. Szintjelző Az 5000 literes sorozattól kezdődően töltöttségi állapot jelzővel, a kisebb tartályoknál pedig két kémlelőablak sorozatkivitelben. *Az ábra az eredetitől eltérhet Kombinált terítő Terítő A Jumbo Turbo Line sorozat széles terítővel van felszerelve szériakivitelben. Opcionálisan ütközőfejes terítővel és lehajtható kombinált terítővel. Az 5000 literes sorozattól kezdődően egy konzol áll rendelkezésre a ejtőcsöves terítőegység csigás elosztóval. Ezáltal Ön megfelel a hígtrágya kijuttatási technikára érvényes törvényi előírásoknak, és például felszerelhet egy vontatott tömlős kijuttatót. Kompresszor centrifugál szivattyúval A Jumbo-Turbo tartálykocsi a nagy teljesítményű kompresszor mellett kiegészítésképpen centrifugál szivattyúval van felszerelve. A kompresszor 0,5 bar nyomást biztosít, megfelel a törvényi előírásoknak, így a tartályt nem vetik alá ismételt vizsgálatnak. A kompresszor kenése cseppolajozóval, teljesen automatikusan történik. Előkészítés a turbó töltő csatlakoztatáshoz Alapkivitelben létrával A kiegészítő felszerelések egyszerűen felszerelhetők a moduláris felépítés révén Hangtompító olajleválasztóval Vezérlőtömb kezelőpulttal Hidraulikus turbó töltő Szívó tolózár gyorscsatolóval opció Sárvédő Levegős belső keverőmű leeresztő csappal és tömlővel a szifonnál Hidraulikus kompresszorátkapcsolás Ürítés hegymenetben Hidraulikusan forgatható szórófej stb litertől hajlított tengellyel: Alacsony súlypont a lejtős területeken jobb menettulajdonságért Térfogat [L] Kompresszor pörgettyűs szivattyúval Fék* Vonórúd Szívócsatlakozás Hullámtörőfal Tartálybillentő henger és támasztóláb liter, centrifugál szivattyú Ráfutófék tolató automatikával 5 balra Lehajtható támkerék liter, centrifugál szivattyú Ráfutófék tolató automatikaval 5 balra Lehajtható támkerék liter, centrifugál szivattyú vezetékes légfék Opció vonórúd rugózás 6 bal, gyorscsatoló Széria liter, centrifugál szivattyú vezetékes légfék Opció vónórúd rugózás 6 bal, gyorscsatoló 1 Széria liter, centrifugál szivattyú vezetékes légfék Opció vonórúd rugózás 6 bal, gyorscsatoló 1 Széria liter, centrifugál szivattyú vezetékes légfék Opció vonórúd rugózás 6 bal, gyorscsatoló 1 Széria *További fékek opcionálisan kérésre! 44 45

24 »MAXX Line«VÁKUUMTARTÁLYKOCSI TÉRFOGAT: LITER ÉS LITER KÖZÖTT Betöltő dóm Egy, csavarozott nyílással felszerelt betöltő kupola (Ø 400 mm) alapkivitelben felszerelve. Ez utólag mechanikus vagy hidraulikus nyílásra cserélhető. Szilárd felépítés kedvező áron, széles körű kiegészítő felszereléssel ELŐKÉSZÍTÉS A TURBÓTÖLTŐ CSATLAKOZTATÁSHOZ A 3 m-nél mélyebb hígtrágya szívásához turbó töltő opcionálisan kapható. A két oldalon lévő 8 csonkok alapkivitelben erősítettek. A turbótöltő további hegesztés nélkül felszerelhető. Ütköző fejes terítő Elosztó A Maxx Line sorozatú tartályoknál sorozatkivitelben ütközőképessen van felszerelve. Egy behajtható kombinált elosztó, egy ütközőfejes elosztó, egy hidraulikus csóválóelosztó, valamint egy hidraulikus kettős csóválóelosztó opcionálisan felszerelhető. Egy felszerelhető tartókonzol alapkivitelben a különböző kijuttató egységek részére. Ezáltal Ön megfelel a hígtrágya beviteli technikára érvényes törvényi előírásoknak, és például felszerelhet egy vontatott ejtőcsöves terítőegységet. Kompresszor Maximum 540 ford./perc fordulatszámú, nagy teljesítményű kompresszor szériakivitelben. A kompresszor 0,5 bar nyomást biztosít, megfelel a törvényi előírásoknak, így a tartályt nem vetik alá ismételt vizsgálatnak. A kompresszor kenése cseppolajozóval, teljesen automatikusan történik. Opcionálisan más kompresszormodellek is elérhetők * Az ábra az eredetitől eltérhet A kompresszor működési elve Ahhoz, hogy például egy vontatott tömlős kijuttató vontatásakor megfelelő legyen a támasztott teher, minden egytengelyes tartály tengelye sorozatban 150 mm-rel eltolható. Opcionálisan oldalsó védelemmel A kiegészítő felszerelések egyszerűen felszerelhetők a moduláris felépítés révén Hangtompító olajleválasztóval Hidraulikus turbó töltő Szívóormány 8 légbeeresztő szeleppel Turbó töltő, szívóormány 8, nyomáskiegyenlítő szeleppel Szívó csatlakozás gyorscsatoló kiegészíve Sárvédő Digitális tartályszámláló Vezérlőtömb kezelőpulttal Levegős belső keverőmű Hidraulikus kompresszorátkapcsolás Dokkoló cső stb. Térfogat [L] Kompresszor Fék * Rugózás Hullámtörőfal egytengelyes l Ráfutó fék egytengelyes l Ráfutó fék egytengelyes l 2 vezetékes légfék egytengelyes l 2 vezetékes légfék egytengelyes l 2 vezetékes légfék Tandem l 2 vezetékes légfék Parabola rugózás TITÁN Tandem l 2 vezetékes légfék Parabola rugózás TITÁN Tandem l 2 vezetékes légfék Parabola rugózás TITÁN Tandem l 2 vezetékes légfék Parabola rugózás TITÁN Tandem l 2 vezetékes légfék Parabola rugózás GIGANT Tandem l 2 vezetékes légfék Parabola rugózás Gigant Plus Tridem l Tridem l 2 vezetékes légfék, első és hátsó tengely kormányzott 2 vezetékes légfék, első és hátsó tengely kormányzott Parabola rugózás Gigant Plus 3 Parabola rugózás Gigant Plus 3 * További fékek opcionálisan kérésre! 46 47

25 »MAXX Line«PUMPÁS TARTÁLYKOCSI TÉRFOGAT: liter ÉS LITER KÖZÖTT Szilárd felépítés kedvező áron, széles körű kiegészítő felszereléssel Hidraulikus kupola Betöltő dóm Egy, csavarozott nyílással felszerelt betöltő kupola (Ø 400 mm) alapkivitelben felszerelve. Ez utólag mechanikus vagy hidraulikus nyílásra cserélhető. Terítő ütközőfejes Elosztó A Maxx Line sorozatú tartálykocsiknál alapkivitelben ütközőfejes terítő található. Egy behajtható terítő, egy ütközőfejes terítő, egy hidraulikus csóváló terítő, valamint egy hidraulikus kettős csóváló terítő opcióban felszerelhető. Egy felszerelhető konzol a szórókerethez vagy a csigás elosztóhoz alapkivitel. Ezáltal Ön megfelel a hígtrágya kijuttatási technikára érvényes törvényi előírásoknak, és például felszerelhet egy ejtőcsöves terítő egységet. Az excenter csigás szivattyú működési elve Keverés funkció Excenter csigás szivattyú Az excenter csigás szivattyúval pulzálástól mentes szállító áramlás. A csiga formájú rotor a nagyon sűrű hígtrágyát is gond nélkül és nagy szállítási volumennel és nyomással továbbítja, így mélyebb hígtrágya-tárolók sem okoznak gondot a szivattyúnak. A szivattyú elöl és hátul csatlakzik a tartályhoz, és a hígtrágyát hátul nyomja a tartályba, amely a tartály elején is kiszívható. Egy 3 utas csappal tolózárral állíthatunk a tartálykocsi megtöltése és ürítése, valamint keverése között. Szívó funkció Ahhoz, hogy például egy vontatott tömlős kijuttató vontatásakor megfelelő legyen a támasztott teher, minden egytengelyes tartály tengelye sorozatban 150 mm-rel eltolható. Szórás funkció A kiegészítő felszerelések egyszerűen felszerelhetők a moduláris felépítés révén Szívócsonk gyorscsatolóval Kiegészítő gyorscsatoló Szívóormány 8 légbeeresztő szeleppel és dokkoló állomással Dokkoló szívó csővel Sárvédő Digitális tartályszámláló Hidraulikus 8 -es szívóállomás magas tárlókhoz Automatikus szivattyúlekapcsolás hidraulikus tolózárral Vezérlőtömb kezelőpulttal stb. Térfogat [L] Excenter csigás szivattyú Fék * Rugózás Hullámtörőfal egytengelyes l Ráfutó tolató automatika automatika egytengelyes l 2 vezetékes légfék egytengelyes l 2 vezetékes légfék egytengelyes l 2 vezetékes légfék Tandem l 2 vezetékes légfék Parabola rugózás TITÁN futómű Tandem l 2 vezetékes légfék Parabola rugózás TITÁN futómű Tandem l 2 vezetékes légfék Parabola rugózás TITÁN futómű Tandem l 2 vezetékes légfék Parabola rugózás TITÁN futómű Tandem l 2 vezetékes légfék Parabola rugózás GIGANT futómű Tandem l 2 vezetékes légfék Parabola rugózás Gigant Plus futómű Tridem l Tridem l 2 vezetékes légfék, első és hátsó tengely kormányzott 2 vezetékes légfék, első és hátsó tengely kormányzott Parabola rugózás Gigant Plus futómű 3 Parabola rugózás Gigant Plus futómű 3 * További fékek opcionálisan kérésre! 48 49

26 »ALPHA Line«VÁKUUMOS TARTÁLYKOCSI TÉRFOGAT: LITER ÉS LITER KÖZÖTT Betöltő dóm Egy Ø 600 mm betöltő dóm alapkivitelben beépítve. Ha a hígtrágya-tároló már rendelkezik hígtrágya-szivattyúval, azt a megszokott módon tovább használhatja. Különösen kényelmes a vezetés és a kezelés, a legmodernebb technikák professzionális és intenzív használatra Hidraulikus dupla csóválóterítő Hidraulikus dóm Terítő Ütközőfejes terítő minden Alpha sorozatú tartálynál alapkivitelben, opció hidraulikus csóválóterítő, hidraulikus kettős csóválóterítő, max. 24 m szórásszélességig beépíthető. A három- vagy négypontos hidraulika esetén alapkivitelben felszerelhető konzollal pl. egy hígtrágya-kultivátort vagy vontatott tömlős elosztót szerelhet fel, és megfelel a hígtrágya beviteli technikára érvényes törvényi előírásoknak. * Az ábra az eredetitől eltérhet Kompresszor A nagy teljesítményű és hőálló, literes kompresszor fordulatszáma 1000 ford./perc, sorozatkivitelben olajgyűjtővel. Opcionálisan literes kompresszor vagy tartós használatra alkalmas, vízzel hűtött literes kompresszor is beszerelhető. A kompresszor 0,5 bar nyomást biztosít, megfelel a törvényi előírásoknak, így a tartályt nem vetik alá ismételt vizsgálatnak. A kompresszor kenése cseppolajozóval, teljesen automatikusan történik. Hígtrágya legalább 3 m mélyről való szívásához turbó töltő opcionálisan kapható. Vonórúd rugózás Alapkivitelben minden Profi tartálynál; a különösen kényelmes vezetésért. A tandem és a tridem tartálykocsiknál a futómű mechanikusan (opcionálisan hidraulikusan) eltolható, így a hígtrágya bedolgozására használt nehéz eszközök esetén is megfelelő a támasz súly. A kiegészítő felszerelések egyszerűen felszerelhetők a moduláris felépítés révén Szívócsonk tolózárral gyorscsatlakozóval kiegészítésképpen Négypontos hidraulika Hidraulikus kompresszorátkapcsolás Hidraulikus turbótöltő Hidraulikus belső keverőcsiga Átfolyásmérő ISOBUS-szal vagy anélkül Átfolyásmérő szabályozás Abroncsnyomás szabályozó Tolatókamera Kiegészítő giroszkóp elektronikus kényszerkormányzáshoz Kezelőpult Fliegl Trailer Control hoz/fliegl Slurry Tankerhez Fliegl Light Box: 6 fényszóró ISOBUS-kijelző Fliegl Slurry Tanker vezérlés Kormányzott Térfogat [L] Kompresszor (hőálló) Egyenes kimenetel BPW-tengely Egy BPW-tengely minden Alpha Line tartálykocsiknál szériakivitelben, tandem és tridem tartályok esetében a kormányzott tengely hullámformájú nyomócsapágyakkal van felszerelve. Ezek egyenes állásban tartják a kereket egyenes futó a kanyarban, valamint az oldalsó erők egymás fölé nyomják az abroncsoknál lévő nyomótárcsákat. A kanyar után a jármű tömege révén automatikusan visszaáll egyenes állásba. Fék Rugózás Tengelyek Hullámtörőfal egytengelyes l 2 vezetékes légfék ALB-vel 410 x 180 BPW egytengelyes l 2 vezetékes légfék ALB-vel 410 x 180 BPW egytengelyes l 2 vezetékes légfék ALB-vel 410 x 180 BPW Tandem l 2 vezetékes légfék ALB-vel Parabola rugózás Gigant Plus futómű 410 x 120 BPW; mechan. eltolható futómű Tandem l 2 vezetékes légfék ALB-vel Parabola rugózás Gigant Plus futómű 410 x 180 BPW; mechan. eltolható futómű Tandem l 2 vezetékes légfék ALB-vel Parabola rugózás Gigant Plus futómű 410 x 180 BPW; mechan. eltolható futómű Tandem l 2 vezetékes légfék ALB-vel Parabola rugózás Gigant Plus futómű 410 x 180 BPW; mechan. eltolható futómű Tridem l 2 vezetékes légfék ALB-vel Parabola rugózás Gigant Plus futómű 410 x 180 BPW; mechan. eltolható futómű Tridem l 2 vezetékes légfék ALB-vel Parabola rugózás Gigant Plus futómű 410 x 180 BPW; mechan. eltolható futómű 3 Rugózás Minden tandem és tridem tartálykocsi alapkivitelben Gigant-Plus parabola rugózással. Nagyon jó úttartás és stabilitás terepen, így biztonságban van. A tandem tartálykocsik esetén alapkivitelben Boogi tengely kapható, így a nagy tartályméret ellenére a lehető legalacsonyabb súlypont biztosított. Légrugózás és hidraulikus rugózás a literes Tandem modelltől kezdődően opcionálisan kapható Tridem l 2 vezetékes légfék ALB-vel Parabola rugózás Gigant Plus futómű 410 x 180 BPW; mechan. eltolható futómű 3 * További fékek opcionálisan kérésre! 50 51

27 »ALPHA Line«PUMPÁS TARTÁLYKOCSI TÉRFOGAT: LITER ÉS LITER KÖZÖTT Különösen kényelmes a vezetés és a kezelés, a legmodernebb technikák professzionális és intenzív használatával Hidraulikus dóm Betöltő dóm: Egy Ø 600 mm betöltő kupola alapkivitelben beépítve. Ha a hígtrágyatároló már rendelkezik hígtrágyaszivattyúval, azt a megszokott módon tovább használhatja. Az excenter csigás szivattyú működési elve Keverés funkció Hidraulikus kettős csóváló Terítő Mindegy, hogy modern, talajközeli vagy hagyományos kivitelről van-e szó, a Fliegl Alpha Line sorozatú tartálykocsiknál minden használati módhoz rendelkezésre áll a megfelelő szerkezet. Ütközőfejes terítő minden Alpha Line sorozatú tartálynál alapkivitelben, opcióban hidraulikus csóválóterítő, hidraulikus kettős csóválóterítő, max. 24 m szórásszélességig beépíthető. A három- vagy négypontos hidraulika esetén alapkivitelű felszerelhető konzollal pl. egy hígtrágya-kultivátort vagy vontatott tömlős elosztót szerelhet fel, és megfelel a hígtrágya kijuttatási technikára érvényes törvényi előírásoknak. Excenter csigás szivattyú a szivattyús tartálykocsinál Az excenter csigás szivattyúval pulzálástól mentes a szállító áramlás. A csiga formájú rotor a nagyon sűrű hígtrágyát is gondnélkül és nagy szállítási volumennel és nyomással továbbítja, így mélyebb hígtrágya-tárolók sem okoznak gondot a szivattyúnak. A szivattyú elöl és hátul csatlakozik a tartályhoz, és a hígtrágyát hátul szivattyúzza hanem nyomja a tartályba, amely a tartály elején is kiszívható. Egy 3 utas csappal és tolózárral állíthatunk a tartálykocsi megtöltése és ürítése, valamint keverése között. Feltöltés funkció Kijuttatási funkció Kőgyüjtővályú A tandem és a tridem tartálykocsiknál a futómű mechanikusan (opcionálisan hidraulikusan) eltolható, így a hígtrágya bedolgozására használt nehéz eszközök esetén is megfelelő a támaszsúly. A kiegészítő eszközök könnyen felszerelhetőek Szívócsonk tolózárral gyorscsatolóval opció Négypontos hidraulika Vezérlőtömb, Load-Sensinghez alkalmas Turbó szívókar Elefant Szívóormány 8 légbeeresztő szeleppel és dokkoló állomással Szívókar fent, a forgórésszel hidraulikusan elforgatható Átfolyásmérő ISOBUS-szal vagy anélkül Fliegl Flow Control átfolyásmérővel és hidr. szivattyúval Abroncsnyomás szabályozó Tolatókamera Fliegl Light Box: 6 fényszóró ISOBUS-kijelző Fliegl Slurry Tanker vezérlés stb. Térfogat [L] Kormányzott Szivattyú gyűjtóvályúval Egyenes kimenetel Opcionális BPW tengely BPW kormányzott futómű hullámformájú nyomócsapágyakkal. Egyenes futásnál a hullám formájú nyomótárcsák tartják a kerekeket egyenes állásban. A jármű tömeg a felső és alsó hullámformájú nyomótárcsákat egymásra kényszeríti. Kanyarmenetben a kerekeken fellépő oldalirányú erők hatására a nyomótárcsák egymáson elfordulnak, de biztosítják, hogy a kanyarmenet befejezése után a futómű a járműtömeg révén automatikusan visszatér egyenes állásba. A futóművet terhelő erők hatására változik a súrlódási ellenállás a nyomótárcsák között. Ezért hívják a BPW kormányzott futóművet terhelésfüggő kormányzás stabilizált futóműnek. Ez a futómű technikában egy egyedülálló szabadalmaztatott rendszer. Fék Rugózás Tengelyek Hullámtörőfal egytengelyes l 2 vezetékes légfék ALB-vel 410 x 180 BPW egytengelyes l 2 vezetékes légfék ALB-vel 410 x 180 BPW Tandem l 2 vezetékes légfék ALB-vel Parabola rugózás Gigant Plus futómű 410 x 120 BPW; mech. eltolható futómű Tandem l 2 vezetékes légfék ALB-vel Parabola rugózás Gigant Plus futómű 410 x 180 BPW; mech. eltolható futómű Tandem l 2 vezetékes légfék ALB-vel Parabola rugózás Gigant Plus futómű 410 x 180 BPW; mech. eltolható futómű Tandem l 2 vezetékes légfék ALB-vel Parabola rugózás Gigant Plus futómű 410 x 180 BPW; mech. eltolható futómű Tridem l 2 vezetékes légfék ALB-vel Parabola rugózás Gigant Plus futómű 410 x 180 BPW; mech. eltolható futómű Tridem l 2 vezetékes légfék ALB-vel Parabola rugózás Gigant Plus futómű 410 x 180 BPW; mech. eltolható futómű Tridem l 2 vezetékes légfék ALB-vel Parabola rugózás Gigant Plus futómű 410 x 180 BPW; mech. eltolható futómű 3 * További fékek opcionálisan kérésre! 52 53

28 A FLIEGL VÁLLALATCSOPORT SZILÁRD EGYÜTTMŰKÖDÉS 6 8 Gyártóüzemek Fliegl Agro-Center Ost GmbH Oberpöllnitzer Straße 8 D Triptis Tel.: 49 (0) 36482/ vagy 66 Fax: 49 (0) 36482/ sylvia.stanko@fliegl.com Fliegl Fahrzeugbau, Triptis, Németország Fliegl Agrartechnik, Mühldorf, Németország Fliegl Agro-Center, Kastl, Németország Fliegl Kft. Abda, Magyarország: Fliegl Ibérica S.L., Vilafranca (Barcelona), Spanyolország Fliegl Construction and Municipal Engineering, Németország Fliegl Brazília Fliegl Szibéria, Barnaul Fliegl Argentína Értékesítőhelyek 1 Fliegl Franciaország, Nantes 2 Fliegl Csehország, Radomysl 3 Fliegl Szlovákia, Komarno 4 Fliegl Szlovénia, Celje 5 Fliegl Románia, Arad 6 Fliegl Oroszország, Orjol 7 Fliegl Agro-Center-Ost, Triptis 8 Fliegl Olaszország, Montebello/Vicentino 9 Fliegl Ukraine Megbízott kereskedelmi képviseletek Fliegl Agrartechnik CZ s.r.o. Maltáské námestí 78 CZ Radomysl Tel.: 42 (0) demetr@fliegl-agrartechnik.cz Fliegl France Sarl Fliegl France Sarl 570 Route de Clisson FR Vertou Tel.: 33 (0) Fax: 33 (0) service@fliegl-france.com Fliegl Olaszország Fliegl Agrartechnik Italia S.r.l. Via Fracanzana, 21 I Montebello Vicentino (VI) Tel.: 39 (0) Fax: 39 (0) italia@fliegl.com 2 Fliegl Agrartechnik GmbH Bürgermeister-Boch-Str. 1 D Mühldorf a. Inn Tel.: 49 (0) Fax: 49 (0) info@fliegl.com 13 Fliegl Agro-Center GmbH Maierhof 1 D Kastl Tel.: 49 (0) 8671/ Fax: 49 (0) 8671/ info@agro-center.de 34 Fliegl Kft. Pillingerpuszta H-9151 Abda, Magyarország Tel.: 36 (0) 9655/3300 Fax: 36 (0) 9655/ info@fliegl.hu 41 Fliegl Fahrzeugbau GmbH Werk 1 Oberpöllnitzer Straße 8 D Triptis Tel.: 49 (0) 36482/830-0 Fax: 49 (0) 36482/ triptis@fliegl.com 51 Fliegl Fahrzeugbau GmbH Werk 2 Oberpöllnitzer Straße 8 D Triptis Tel.: 49 (0) 36482/830-0 Fax: 49 (0) 36482/ triptis@fliegl.com 65 Fliegl Ibérica S.L. Pol. Ind. Domenys, II C/del Ví, parcela G-10 E Vilafranca del Penedès Barcelona (Spanyolország) Tel.: 34 (0) /54 90 Fax: 34 (0) / fliegl@fliegl-iberica.com 54 55
