Hama EWS-800. Elektronikus időjárás-jelző és óra. Használati útmutató

Átírás

1 Hama EWS-800 Elektronikus időjárás-jelző és óra Használati útmutató Tisztelt Vásárlónk! Köszönjük, hogy megvásárolta a Hama legújabb elektronikus időjárás-jelző készülékét. Ez a készülék nem csupán időjárás-jelzőként, hanem időmérő óraként és ébresztő óraként is használható. Kérjük, hogy figyelmesen olvassa át ezt a tájékoztatót és a kezelési lépések megismeréséhez használja a mellékelt többnyelvű használati útmutatóban található ábrákat. Reméljük, hogy használata a legnagyobb megelégedésére szolgál majd. 1

2 1. A csomag tartalma 1 db beltéri egység 1 db kültéri hőmérséklet-érzékelő egység, szerelési tartozékkal Használati útmutató 2. Műszaki jellemzők és funkciók Beltéri és kültéri légnyomás-mérés (RH %) Beltéri és kültéri hőmérséklet-mérés (egy külső, RF-adóval ellátott egységről) Rádiófrekvenciás kapcsolat a külső hőmérővel: DCF frekvenciasávban A beltéri és kültéri hőmérséklet kijelzése Celsius- vagy Fahrenheit-fokban lehetséges ( o C/ o F) Min. és max. mért légnyomás-érték eltárolása Min. és max. mért hőmérséklet-érték eltárolása Légnyomás-mérés 24 órás előrejelzéssel Négyféle időjárás-szimbólum megjelenítése: napos idő, enyhén felhős idő, borús idő, esős idő Belső légköri komfort-kijelzés szimbólumokkal DCF-rádióvezérlésű dátum- és órakijelzés Automatikus átkapcsolás a nyári időmérésről a téli időmérésre (kézi kapcsolásra is átváltható) Pontos időmérés 12 vagy 24 órás kijelzéssel Gyors futtatású naptár-kijelzés Ébresztőóra funkció LED-es kijelző számjegyes kijelzéssel és szimbólum-jelekkel Asztalra állítható vagy falra akasztható Akkumulátor vagy elem élettartam-kijelző funkció Automatikus Snooze funkció 3. Üzembe helyezés és beállítás 3.1 Az elemek behelyezése a kültéri és a beltéri egységnél Megjegyzés Az üzemeltetés egyenletessége és a működési problémák elkerülése miatt célszerű hosszú életű elemeket használnia mindkét egységnél. Erre a célra legalkalmasabbak a hosszú élettartamú alkáli elemek, amelyek a kültéri egységnél is jól bírják a szélsőségesebb hőmérséklet-változásokat. Az elemek behelyezésénél ügyeljen a helyes polaritás-illesztésre! Állítsa fel a kiválasztott helyre a beltéri főkészüléket és helyezze el a külső hőmérséklet mérésére a kültéri egységet egy megfelelő helyre. 1) A kültéri hőmérő egységnél a készülék hátoldalán nyissa ki az elemfészek fedelét és tegye be az elemfészekbe a működéshez szükséges 2 db AAA-típusú 1,5 V-os elemet. Csukja be az elemfészek fedelét. 2) A beltéri főkészülék hátoldalán nyissa ki az elemfészek fedelét és tegye be az elemfészekbe a működéshez szükséges 3 db AA-típusú 1,5 V-os elemet. Minden esetben ügyeljen a megfelelő polaritás illeszkedésére! Csukja be az elemfészek fedelét. 2

3 3) Az elemek behelyezése után várjon kb. 3 percet, hogy a kültéri egységnél is helyre álljon a hőegyensúlyi állapot, s ezután ellenőrizze a működőképességet. 4) Az elemek behelyezése után következhet a kapcsolat létesítése a külső hőmérő egységgel (akkor, ha már ez a külső egység is működőképes). A beltéri egységen minden szimbólum megjelenik néhány másodpercnyi időre a kijelzőn és ez a folyamatot egy rövid hangjelzés kíséri. Amint a főkészüléknél stabilizálódik a vételi üzemmód, a külső hőmérőről érkező jelnek megfelelően mutatja a külső hőmérsékletet a beltéri egység. A működés elindítása a kültéri és a beltéri egységnél A kültéri egység üzembe helyezése és a működés elindítása az elemek behelyezésével kezdődik (ezen az egységen nincs kapcsológomb). A működés elindításával egyidejűleg a kültéri egység (mint adóegység) egy szinkronizáló biztonsági kódot küld a beltéri egységnek (a vevőnek), amely elvégzi a két egység szinkronizálását. Ez az üzembe helyezési folyamat és a működés elindítása minden elemcsere esetén, az elemek behelyezésével megismétlődik és a két egység újból szinkronizálódik. A kültéri egységnél az elemek behelyezése után 8 másodperccel elkezdődik az adatok továbbítása a beltéri egységhez (vevőhöz). A szinkronizálással együtt járó betanítási periódus 48 másodpercig tart. Ennyi idő szükséges ahhoz, hogy a 16-féle adat mindegyikét beazonosítsa a vevőegység. Az elemek behelyezése után minden szimbólum megjelenik 3 másodpercnyi időre a kijelzőn és ez a folyamatot egy rövid bip hangjelzés kíséri. Ezután következhet a kapcsolat létesítése a külső hőmérő egységgel (akkor, ha már ez a külső egység is működőképes). Amint a főkészüléknél stabilizálódik a vételi üzemmód, a külső hőmérőről érkező jelnek megfelelően mutatja a külső hőmérsékletet a beltéri egység. Ezután következhet a DCF rádióvezérlésű időmérés-beállítás. A beltéri egységnél indítsa el a rádióvezérlésű időmérés-vételt, amelynek vételi stabilizálása max. 10 percig tarthat. Ezen idő alatt a hőmérséklet-kijelzés szünetel. Miután a vételi stabilizálódás létrejött, a keresőjel automatikusan beállítja az aktuális vételi időt. A biztonságos vétel attól függ, hogy milyen lefedettségben és milyen távolságban van a vevőnk a kisugárzott atomóra-jeltől. Tudnivalók a rádióvezérlésű központi órajel sugárzásáról A pontos idő és dátumjelzés nagyprecizitású szinkronizációja a kontinensenként egy vagy több helyen működő és az időzónákhoz igazított órajel kisugárzással a legoptimálisabb. Ezeket az órajeleket atomóráról szinkronizált jelként sugározzák meghatározott frekvencián és megbízhatóan vehetők az erre alkalmas időmérő- és kijelző készülékekkel. Ennél a készülék-együttesnél a beltéri vevőegység alkalmas arra, hogy az előbbiekben leírt módon kisugárzott atomóra jelét vegye és ehhez szinkronizálja a kijelzett pontos időt és naptári dátumot. Azok után, amikor a beltéri vevőkészülék beállítása után automatikusan létrejön a rádiófrekvenciás kapcsolat, a szinkronizált órajelet kisugárzott meghatározott frekvencián, a vevőegységnél manuálisan beállítható a pontos idő és dátum. 3

4 Környezetvédelmi tudnivalók A leselejtezett elektromos és elektronikus készülékeket valamint az elemeket és akkumulátorokat nem szabad a háztartási szemétbe dobni. Az elhasznált és működésképtelen elektromos és elektronikus készülékek, az elemek és akkumulátorok gyűjtésére törvényi előírás kötelez mindenkit, ezért azokat el kell szállítani egy kijelölt gyűjtő helyre vagy visszavinni a vásárlás helyére. A termék csomagolásán feltüntetett szimbólum egyértelmű jelzést ad erre vonatkozóan a felhasználónak. Az elhasznált elemeket és akkumulátorokat vegye ki a készülékből és így szállítsa el a begyűjtő helyre. Mindezek begyűjtése, visszaváltása vagy bármilyen formában történő újra hasznosítása közös hozzájárulás környezetünk védelméhez. 3.2 A beltéri és a kültéri egység elhelyezése 1) A beltéri egység elhelyezése Abban az esetben, ha mindkét készülék beállítása után automatikusan létrejön a rádiófrekvenciás kapcsolat, folytathatja a következőkben leírt beállítási műveleteket. Mind a beltéri, mind a kültéri egység helyének kiválasztásánál vegye figyelembe, hogy a rádiófrekvenciás kapcsolat csak akkor jön létre, ha nincs árnyékoló hatás az átvitelnél. Először válassza ki a beltéri egység helyét. Figyelembe véve, hogy a beltéri egység nemcsak mutatja, hanem méri is a beltéri hőmérsékletet, ne tegye túl közel az ablakhoz (ahol napsütés érheti), a kijárati ajtóhoz és ne tegye túl közel a beltéri fűtőegységhez sem, mert akkor a beltéri hőmérséklet-kijelzés hamis állapotot mutat. 2) A kültéri egység elhelyezése A kültéri egységet olyan védett helyre tegye, ahol nem éri széláramlás és nem érheti esővíz. Ügyeljen arra, hogy ne érje közvetlen napsütés sem, mert akkor a kültéri hőmérséklet-kijelzés hamis állapotot mutat. A kültéri egység két részből áll. A mérőegység egy bepattintható külső palástban van elhelyezve. Ezt a külső palástot három csavarral lehet felszerelni a kiválasztott helyre. A kültéri egység rádiófrekvenciás kapcsolat útján továbbítja a külső hőmérsékleti viszonyokat a beltéri egységhez. A RF-kapcsolat tartási hatótávolság maximum 30 m lehet; ennél távolabbról már bizonytalan a vétel lehetősége. A biztos kapcsolattartás kialakításához vegye figyelembe, hogy a rádiófrekvenciás jel útjában lévő, elektromos árnyékoló hatást keltő környezeti elemek mind csökkentik a vételi lehetőséget. Így pl. nehezen haladnak át vasbeton falon, fémrácsos hálószerkezetű falon, fémrácsos ablakon; de csökkenti a vétel lehetőségét a fémbetétes ablakkeret és ajtó is. Ezért a kültéri egységet mint RF-adót úgy kell optimálisan elhelyezni, hogy az általa kibocsátott jel a lehető legakadálytalanabbul jusson el a beltéri egységhez. Ha meggyőződött róla, hogy mindkét egység működőképes, az átviteli csatorna kiválasztása automatikusan következhet. Amint a DCF rádiókapcsolat létre jön a két egység között, a beltéri egység kijelzőjén megjelenik a rádiókapcsolat jelzete. Ha mindkét készülék beállítása után valamely oknál fogva nem jönne létre a rádiófrekvenciás kapcsolat, első lépésként vegye ki az elemeket az adóból, majd tegye vissza és indítsa újra a kapcsolatot. 4

5 4. Az LCD-kijelző a beltéri egységen 4.1 A kijelző-ernyő felosztása Előlap: (a vázlatot lásd a német nyelvű eredetiben, a 3. oldalon) A kijelző-ernyőn alfanumerikus jelölések, jelzetek és szimbólumok mutatják a működő funkciókat és mért értékeket. Ezek beszámozott sorrendben a következők. 1. DST (Napi idő mérése; nyári időszámítás) 2. DCF-vezérlésű pontos idő kijelzés 3. Pontos idő kijelzés 4. Rádióvezérlésű pontos idő funkció működése 5. Ébresztő funkció bekapcsolva 6. A hét napjai/időzóna 7. Dátum 8. Relatív páratartalom 9. Hirtelen beltéri hőmérséklet/páratartalom-változási riasztás (LO = alacsony, HI = magas) 10. Beltéri hőmérséklet 11. Hőmérséklet-kijelzés Celsius- vagy Fahrenheit-fokban 12. Hirtelen beltéri hőmérséklet/páratartalom-változási riasztás aktíválása 13. Kültéri egység adójele 14. Minimális/maximális adatok 15. Olvadási pont hőmérséklet 16. Relatív külső páratartalom 17. Hirtelen kültéri hőmérséklet/páratartalom-változási riasztás (LO = alacsony, HI = magas) 18. Hőmérséklet-kijelzés 19. Külső hőmérséklet 20. Külső állapotváltozási riasztás 21. Elemfeszültség-gyengülés kijelző 22. Időjárás előre jelző szimbólumok 23. Időjárás-változási kijelzés 24. Légnyomás előrejelzés 24 órás időtartamra 25. Magas légnyomási riasztás 26. Alacsony légnyomási riasztás 27. Abszolút és relatív légnyomás kiválasztása 28. Barométer (légnyomás) 29. Légnyomás-kijelzés (Pascal-ban vagy higanymilliméterben) 30. Légnyomás-riasztási szimbólum 4.2 Időjárás-kijelzés Az időjárás kijelző piktogramok négyféle változatban jelenhetnek meg a 22. negyedben, a következő szimbólumok szerinti jelentéssel: (rajzos vázlatok a német nyelvű eredetiben, a 4. oldalon) 1. szimbólum: - napos idő - 2. szimbólum: - napos idő, felhősödéssel - 3. szimbólum: - erősen felhős idő, napsütés nélkül - 4. szimbólum: - erősen felhős idő, esőzéssel - 5

6 4.3 Időjárás-változási előrejelzés Attól függően, hogy a tengerszint feletti magasság mekkora azon a helyen, ahol használja az időjárás-jelző készüléket, némileg eltérő lehet a jelzett érték az átlagostól. Ez főképpen a mért légnyomás-változásban nyilvánul meg. Az üzembe helyezést követően, az időjárásjelző készülék 6 óra elteltével ad először aktuális előrejelzési prognózist. Abban az esetben, ha a szélesebb körben tapasztalható időjárási helyzetkép jelentősen eltér a helyben tapasztalt időjárástól, az időjárás előrejelző piktogramok mindig a helyi időjárási viszonyokat mutatják. 4.4 Példák az időjárás-változási előrejelzésre A kijelző-ernyő 22-es és 23-as szektorában megjelenő piktogramok és a köztük megjelenő nyíl irányjelzetek mutatják az előre jelzett időváltozást. Ha a jobb oldali szektorban az erősen felhős idő, napsütés nélkül látható és a bal oldali szektorban az erősen felhős idő, esőzéssel és a két szektor közötti a nyilak az esőzés felé mutatnak, akkor az előrejelzés egyértelmű: esős idő következik. Ha a jobb oldali szektorban az erősen felhős idő, napsütés nélkül látható és a bal oldali szektorban a napsütés és a két szektor közötti a nyilak a napsütés felé mutatnak, akkor az előrejelzés egyértelmű: napos idő következik. (rajzos vázlatok a német nyelvű eredetiben, a 4. oldalon) 4.5 Vihar-előrejelzés A vihar-előrejelzés szintén a mért légnyomás-változásban nyilvánul meg. Az előrejelzés időszaka egyénileg beállítható, 5-9 hpa légnyomás-változás kiválasztásával. (A szabványos beállítás 6 hpa). Ha a regisztrált légnyomás-változás 3 órán belül bekövetkezik, nagy a viharzóna aktivitása; ez azt jelenti, hogy gyorsan közeledik a vihar. Ha a regisztrált légnyomás-változás 3 óránál hosszabb időn belül mérhető, kisebb a viharzóna aktivitása; ez azt jelenti, hogy lassan közeledik a vihar. Megjegyzés a légnyomás-érzékenység és a viharzóna közeledtének előrejelzéséhez A légnyomás-változás gyors bekövetkezésének mérése szintén egyénileg beállítható, 2-4 hpa légnyomás-változás kiválasztásával. (A szabványos beállítás 3 hpa). Ezt az értéket akkor érdemes egyénileg választani, ha a gyors változásokat a légnyomás növekedéséhez rendeljük hozzá. Pl.: ha a 4 hpa légnyomási értéket választjuk növekedési érték viszonyítási alapként, akkor első sorban az efölötti változásokat tekinthetjük mérvadónak. 5. A központi beltéri egység programozási módjai A központi beltéri egységnél ötféle nyomógomb biztosítja a készülék programozhatóságát. Ezek a programozó gombok a következők: SET-gomb (beállítás), ALARM-gomb (ébresztés), MIN/MAX-gomb, + gomb és SNOOZE/LIGHT-gomb (készenléti/háttérvilágítás funkció). A programozó gombok közül az első négy az LCD-ernyő alatt van elhelyezve, az ötödik (a SNOOZE/LIGHT-gomb) a beltéri főkészülék felső éloldalán található. 6

7 A felsoroltak közül négy gombbal lehet az egyes programozási módokat beállítani: gyors kijelző funkció, beállító funkció, ébresztő funkció és minimum/maximum funkció. A SNOOZE/LIGHT-gomb megnyomásával 10 másodpercig aktiválható a készenléti/háttérvilágítás, amely 10 másodperc után magától kialszik. 5.1 A gyors kijelzési módok programozása Nyomja meg a normál állapotú SET gombot a gyors kijelzési módok programozásához és minden funkciómód sorra léptethető. 1) Külső hőmérséklet/olvadáspont kijelzése. Nyomja meg a MIN/MAX jelű gombot vagy a + gombot; ekkor a kültéri hőmérsékletet és olvadáspontot ellenőrizheti a kijelzőn. 2) Abszolut/relatív légnyomás kijelzése. Nyomja meg a MIN/MAX jelű gombot vagy a helyette a + gombot; ekkor a kültéri abszolut/relatív légnyomást ellenőrizheti a kijelzőn. Ismét nyomja meg a normál állapotú SET gombot, hogy tovább léptesse a kijelzési módot. Ha ezek után ismételten megnyomja a SET gombot, a kijelzési mód visszaáll a normál állapotába. 5.2 Beállítási módok programozása Normál módban nyomja meg a SET gombot és tartsa benyomva 3 mp-ig. Ezt követően programozhatók a normál beállítási módok. Nyomja meg a SET gombot ismételten, hogy a következő programozásokat elvégezhesse: 1) Időzóna-beállítás 2) Pontos időmérés 12 vagy 24 órás kijelzéssel 3) Manuális időbeállítás (Óra/perc) 4) Naptár-beállítás (Év/Hónap/Nap) 5) Hőmérséklet-mérés beállítása ( o C/ o F) Celsius- vagy Fahrenheit-fokban 6) Légnyomás-mérés beállítása (hpa-ban vagy Hgmm-ben) 7) Relatív páratartalom viszonyítási alap beállítása (919,0 hpa 1080,0 hpa); Szabványos: 1013,5 hpa 8) Légnyomás-változás (szabványos: 2 hpa) 9) Vihar-előrejelzés légnyomás alapján (szabványos: 4 hpa) A beállítási művelethez nyomja meg a + gombot vagy a MIN/MAX gombot, hogy a léptetéssel választott beállítási műveletet elvégezhesse. Válassza ki a felsoroltak alapján a beállítandó funkciót (minden egyes funkcióhoz egyet kell léptetnie), majd a kiválasztott funkció megjelenésekor nyomja meg a + gombot vagy a MIN/MAX gombot, és tartsa benyomva 3 mp-ig. Ezt követően végezhető a beállítás. A normál állapot visszaállítása a SNOOZE/LIGHT-gomb megnyomásával lehetséges. Ha az LCD-kijelzőn egy közbevetőleges funkció-kijelzést hagy és a visszaállítási műveletet nem végzi el, 10 másodperc múltán a készülék automatikusan visszaáll a normál állapot kijelzésére. 7

8 Megjegyzés: ha a készüléknél bármely beállított funkciót törölni és újraindítani akarja, nyomja, kezdje elölről a programozást, nyomja meg a normál állapotú SET gombot, majd fojtassa az előzőekben leírt programozási művelettel. Ezzel nemcsak törölheti a korábban beállított funkciót, hanem deaktiválhatja is a beállított hőmérsékletmérő funkciókat. 5.3 Az ébresztő és riasztási módok programozása Normál módra váltva, nyomja meg az ALARM gombot, hogy Alarm módra váltson az áramkör. Az első beállás Alarmmodus Hi (high = nagy). Ezt követően ismét nyomja meg az ALARM gombot, hogy a második beállásra Alarmmodus Lo (low = kicsi) váltson az áramkör. Megjegyzés: az ALARM gomb első megnyomása után a kijelzőn az épp aktuális program látható és a beállítási módnál az Alarmmodus Hi (felső határérték), majd az Alarmmodus Lo (alsó határérték) jelenik meg. Ezek az értékek az időjárással összefüggő riasztás beállítását szolgálják. Ha a normál ébresztő programot akarja beállítani, aktiválni kell az ébresztési módot, egy újabb gombnyomással, amikor az ébresztési érték kijelzőn megjelenik a: --- vagy a másik üres jel. Itt kell beállítani az ébresztési óra és perc értékét. Az ALARM gomb ismételt megnyomásával visszaállítható a normál kijelzési mód. Ha az Alarmmodus Hi (felső határértéknél), megnyomja a SET gombot, a következő ébresztési és riasztási módok aktiválhatók: 1) Ébresztő mód (óra/perc) 2) Riasztás magas páratartalomnál 3) Riasztás magas hőmérsékletnél 4) Riasztás magas kültéri páratartalomnál 5) Riasztás magas hőmérsékletnél és olvadáspontnál 6) Riasztás magas légnyomásnál Ha az Alarmmodus Lo (alsó határértéknél) megnyomja a SET gombot, a következő ébresztési és riasztási módok aktiválhatók: 1) Ébresztő mód (óra/perc) 2) Riasztás alacsony páratartalomnál 3) Riasztás alacsony hőmérsékletnél 4) Riasztás alacsony kültéri páratartalomnál 5) Riasztás alacsony hőmérsékletnél és olvadáspontnál 6) Riasztás alacsony légnyomásnál A beállítási művelethez nyomja meg a + gombot vagy a MIN/MAX gombot, hogy a léptetéssel választott beállítási műveletet elvégezhesse. Válassza ki a felsoroltak alapján a beállítandó funkciót (minden egyes funkcióhoz egyet kell léptetnie), majd a kiválasztott funkció megjelenésekor nyomja meg a + gombot vagy a MIN/MAX gombot, és tartsa benyomva 3 mp-ig. Ezt követően végezhető a beállítás. Ha az ébresztési módot akarja beprogramozni, ugyanúgy kövesse az ébresztési időpont beállítási lépéseit, mint ahogy a normál idő-beállításnál megszokott. Az ébresztési funkció aktiválásához nyomja meg egyszer a ALARM gombot. Ezt követően az LCD-kijelzőn megjelenik az ébresztési jel: egy hangszóró szimbólum. Ezek után nyomja meg a SET gombot, hogy rögzítse a beállított ébresztési időpontot. 8

9 Ha ismételten megnyomja a SET gombot, megismételheti az ébresztési időpont beállítását. A normál állapot visszaállítása a SNOOZE/LIGHT-gomb megnyomásával lehetséges. Ha az LCD-kijelzőn egy közbevetőleges funkció-kijelzést hagy és a visszaállítási műveletet nem végzi el, 10 másodperc múltán a készülék automatikusan visszaáll a normál állapot kijelzésére. Az időjárás-változási riasztás hangjelének deaktiválása a) Ha egy időjárás-változási riasztást aktiválással beprogramozott, akkor az ehhez tartozó riasztási hangjel a riasztás pillanatában megszólal és 120 másodpercen át folyamatosan hallható. Ha ezt a hangjelet hamarabb el akarja némítani, nyomja meg tetszés szerint valamelyik gombot és a riasztási hangjel deaktiválódik. Ha azonban az aktiválással beprogramozott időjárás-változási riasztás lehetősége továbbra is fennáll, akkor a riasztó rendszer 10 perc elteltével ismét megszólaltatja a riasztási hangjelet és ez 120 másodpercen át ismét folyamatosan hallható. Mindez a folyamat többször is megismétlődhet mindaddig, amíg a kiválasztott riasztási programot nem, törli. b) Abban az esetben, ha egy újabb időjárás-változási riasztást aktivál beprogramozás útján, akkor az előző programozás törlődik, és a riasztó rendszer az újabb időjárásváltozási program szerint szólaltatja meg a riasztási hangjelet. Kültéri időjárás-változási riasztás Ha beállított egy kültéri időjárás-változási riasztás-programot, az LCD-kijelzőn megjelenik ennek a programnak a piktogramja jelezvén, hogy ez a program aktiválódott. A kültéri időjárás-változási riasztás-programhoz kétféle szimbólum tartozik: az egyik a HI szimbólum, a másik a LO szimbólum. Ha pl.: a kültéri hőmérséklet-változási módot állította be az olvadáspont-riasztással, akkor még megjelenik egy DEW POINT (olvadáspont) feliratú szimbólum is a riasztás-program mellett (rajzos vázlatok a német nyelvű eredetiben, a 6. oldalon.) 5.4 A Min./Max.módok beállítása Normál módra váltva, nyomja meg a MIN/MAX gombot, hogy Maximal módra váltson az áramkör. Ezek után megjelenik a kijelzőn a MAX szimbólum. Ha ezt követően ismét megnyomja a MIN/MAX gombot, akkor a második beállásra Minimal módra vált az áramkör. Ezek után megjelenik a kijelzőn a MIN szimbólum. Ezt követően nyomja meg az ALARM gombot, hogy kiválaszthassa a maximális és minimális értékhatárokhoz tartozó riasztási programpontokat. Miután megjelent a kijelzőn a MAX szimbólum, nyomja meg a + gombot és ezt követően a következő maximális határértékeket mutatja a kijelző a normál időmérő számok helyett: 1) Maximális páratartalom 2) Maximális hőmérséklet 3) Maximális kültéri páratartalom 4) Maximális hőmérséklet és olvadáspont 5) Maximális légnyomás 9

10 Ha ezt követően ismét megnyomja a MIN/MAX gombot, akkor a második beállásra Minimal módra vált az áramkör. Ezek után megjelenik a kijelzőn a MIN szimbólum. Nyomja meg a + gombot és ezt követően a következő minimális határértékeket mutatja a kijelző a normál időmérő számok helyett: 1) Minimális páratartalom 2) Minimális hőmérséklet 3) Minimális kültéri páratartalom 4) Minimális hőmérséklet és olvadáspont 5) Minimális légnyomás Ha a Minimális vagy Maximális módok mellett megnyomja a SET gombot és 2 másodpercig benyomva tartja, a beállított minimális vagy maximális adatok visszaállnak készenléti helyzetbe és a kijelzőn a korábban beállított normál pontos idő és dátum számsor látható. A normál állapot visszaállítása a SNOOZE/LIGHT-gomb megnyomásával lehetséges. Ha az LCD-kijelzőn egy közbevetőleges funkció-kijelzést hagy és a visszaállítási műveletet nem végzi el, 10 másodperc múltán a készülék automatikusan visszaáll a normál állapot kijelzésére. 6. Hibalehetőségek és lehetséges probléma-megoldás Hibajelenség: Nem érkezik jel a kültéri adóegységről a beltéri vevőegységre. Hiba-elhárítás: Ellenőrizze, hogy nincs-e túl távol a kültéri adóegység a beltéri vevőegységtől. (Hozza közelebb az adót a beltéri egységhez.) Hibajelenség: Viszonylag közel van a kültéri adóegység, mégsem érkezik jel a beltéri vevőegységre. Hiba-elhárítás: Ellenőrizze, hogy nincs-e leárnyékoló tárgy a kültéri adóegység és a beltéri vevőegység között. (Ilyenek lehetnek: kemény fal, vasbeton, alumínium szigetelő fólia, stb.) Ha megtalálta a leárnyékoló tárgyat, keressen más helyet az adóegységnek. Hibajelenség: A kültéri adóegységről a beltéri vevőegységre érkező jel bizonytalan, időnként eltűnik. Hiba-elhárítás: Ellenőrizze, hogy nincs-e zavarforrás a kültéri adóegység és a beltéri vevőegység között. (Ilyenek lehetnek: RF-adóval működő fejhallgató, hangszóró, számítógép, stb.) Végleges elhárítása csak a hőmérő-egységek helyváltoztatásával lehetséges. Hibajelenség: Nem érkezik jel a kültéri adóegységről a beltéri vevőegységre. Hiba-elhárítás: Ellenőrizze, hogy jók-e az elemek a kültéri adóegységben. Ha lemerültek, cserélje ki ezeket. 10

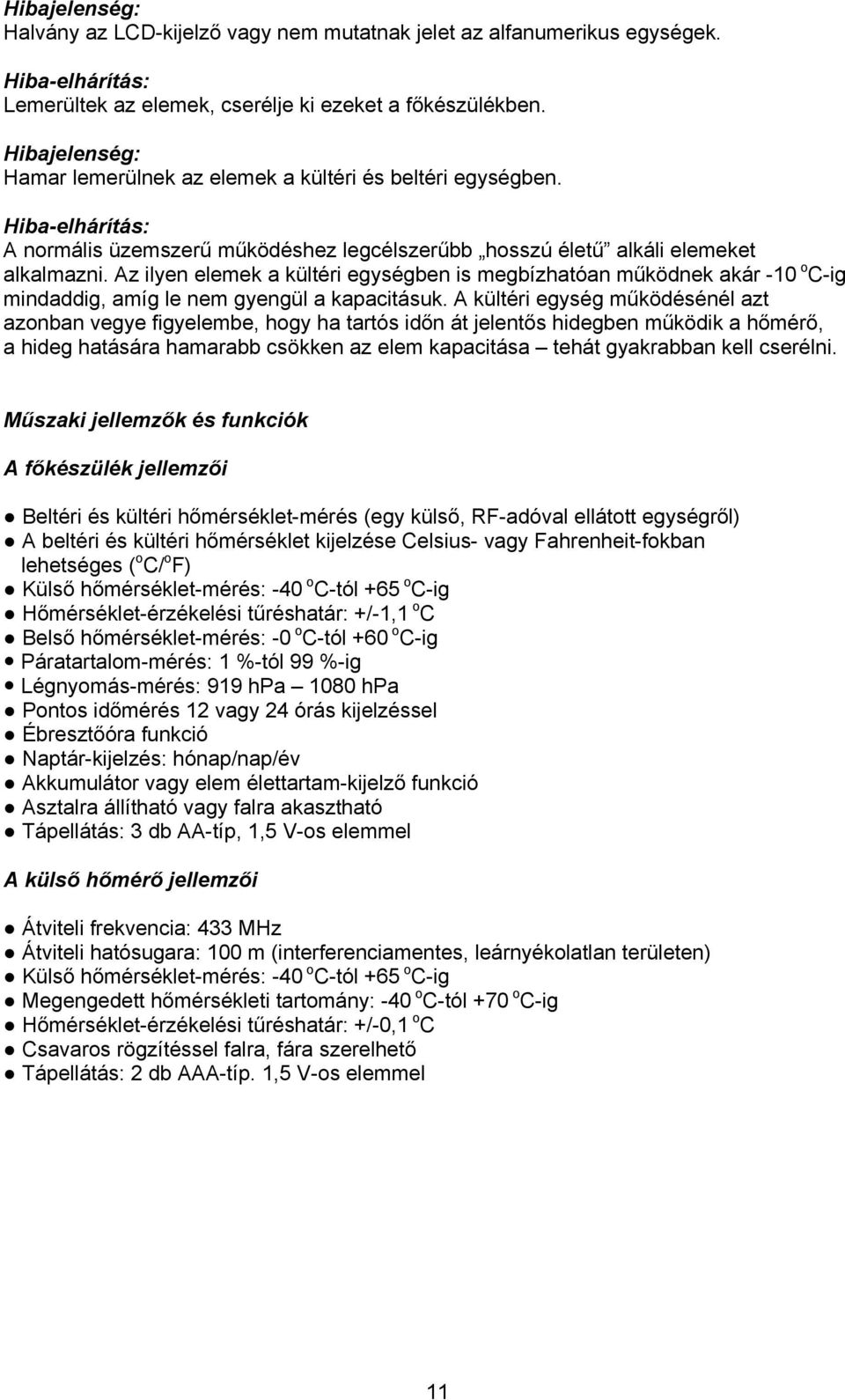

11 Hibajelenség: Halvány az LCD-kijelző vagy nem mutatnak jelet az alfanumerikus egységek. Hiba-elhárítás: Lemerültek az elemek, cserélje ki ezeket a főkészülékben. Hibajelenség: Hamar lemerülnek az elemek a kültéri és beltéri egységben. Hiba-elhárítás: A normális üzemszerű működéshez legcélszerűbb hosszú életű alkáli elemeket alkalmazni. Az ilyen elemek a kültéri egységben is megbízhatóan működnek akár -10 o C-ig mindaddig, amíg le nem gyengül a kapacitásuk. A kültéri egység működésénél azt azonban vegye figyelembe, hogy ha tartós időn át jelentős hidegben működik a hőmérő, a hideg hatására hamarabb csökken az elem kapacitása tehát gyakrabban kell cserélni. Műszaki jellemzők és funkciók A főkészülék jellemzői Beltéri és kültéri hőmérséklet-mérés (egy külső, RF-adóval ellátott egységről) A beltéri és kültéri hőmérséklet kijelzése Celsius- vagy Fahrenheit-fokban lehetséges ( o C/ o F) Külső hőmérséklet-mérés: -40 o C-tól +65 o C-ig Hőmérséklet-érzékelési tűréshatár: +/-1,1 o C Belső hőmérséklet-mérés: -0 o C-tól +60 o C-ig Páratartalom-mérés: 1 %-tól 99 %-ig Légnyomás-mérés: 919 hpa 1080 hpa Pontos időmérés 12 vagy 24 órás kijelzéssel Ébresztőóra funkció Naptár-kijelzés: hónap/nap/év Akkumulátor vagy elem élettartam-kijelző funkció Asztalra állítható vagy falra akasztható Tápellátás: 3 db AA-típ, 1,5 V-os elemmel A külső hőmérő jellemzői Átviteli frekvencia: 433 MHz Átviteli hatósugara: 100 m (interferenciamentes, leárnyékolatlan területen) Külső hőmérséklet-mérés: -40 o C-tól +65 o C-ig Megengedett hőmérsékleti tartomány: -40 o C-tól +70 o C-ig Hőmérséklet-érzékelési tűréshatár: +/-0,1 o C Csavaros rögzítéssel falra, fára szerelhető Tápellátás: 2 db AAA-típ. 1,5 V-os elemmel 11

12 MEGFELELŐSÉGI TANÚSÍTVÁNY CE-konform minősítés szerint A termék gyártójának magyarországi képviselője, ill. forgalmazója: HAMA KERESKEDELMI KFT BUDAPEST, Zádor utca 18. A Hama termékek magyarországi forgalmazójaként a Hama Kereskedelmi Kft. tanúsítja, hogy a Hama védjegy alatt forgalomba hozott eszközök és készülékek minősége megfelel az Európai Unióban érvényben lévő alábbi irányelvek szerint rögzített, ill. módosított normáknak, s ennek alapján a Németországban végzett minőségvizsgálati eredmények szerint kereskedelmi forgalmazását engedélyezték. Tesztelési normák: EU Készülékek üzemeltetésére vonatkozó irányelvek normái: 89/392/EWG, 91/368/EWG, 93/44/EWG, 93/68/EWG EU Kisfeszültségű eszközök üzemeltetési irányelveinek normái: 73/23/EWG, 93/68/EWG EU Elektromágneses sugárzást kibocsátó eszközök üzemeltetési normái: 89/336/EWG, 92/31/EWG, 93/68/EWG CE-megfelelőség R&TTE 1999/5/EG IEC szabványok: IEC /1990, IEC /1993 Ez a villamossági termék megfelel a vonatkozó előírásoknak, és megfelel az élet-, egészség-, testi épség, üzem- és vagyonbiztonság szempontjainak., tekintettel a MSZ 271, MSZ 11009, MSZ ide vonatkozó normáira. A Hama elektronikus időjárás-jelző készülékhez mellékelt használati útmutató megfelel az EU-ban előírt vevőszolgálati követelményeknek. 12
