1 VIEW A RADIOLÓGIAI OLVASÓ ÁLLOMÁS RADIOLÓGUSOKTÓL RADIOLÓGUSOKNAK 2.8 VERZIÓ

2 iq-view/pro AZ ÖN KÉZNÉL LEVŐ RADIOLÓGIAI OLVASÓJA Azoknak az orvosoknak, akik gyakran olvasnak orvosi képes vizsgálatokat kulcsfontosságú a közeli olvasó állomás kiválasztása. A tökletes olvasó állomástól elvárás, hogy felhesználó barát legyen és magas szintű funkcionalítással rendelkezzen. iq-view magas fokon megfelel ezeknek az elvárásoknak, hiszen radiológusok alkották radiológusoknak A software két különböző verzióban elérhető. BASIC és PRO. A BASIC verzió, az összes orvosnak, beleértve az ortopéd sebészeket, csontkovácsokat és belgyógyászokat mint olvasó állomás lett kifejlesztve, az iq-view PRO pedig kifejezetten a radiológiai és nukleáris orvoslás követelményeinek felel meg. iq-view gyors és intuitív hozzáférést kínál azon eszközökhöz, melyek növelik a hatékonyságot. Az összes képfeldolgozó eszköz kiválasztható ráklikkeléssel, a menüből, vagy a billntyűparancs által. A konfigurálható eszköztár a képernyõn egyszerűsíti a feldolgozandó képhez szükséges eszköz kiválasztását. A legrelevánsabb billentyű egyszerűen kiválasztható és alapértelmezetté tehető a felhasználó számára. Egy automatikus képrendszerező funkció elrendezi a képvizsgálatokat a képernyőn, a felhasználó interakciója nélkül. A PRO verzió tartalmazza a Hanging Protokol eszközt, amely lehetővé teszi az egyéni testreszabott hanging protocol létrehozását. Eredményképpen, a vizsgálatok és a képek automatikusan betölthetők az azt olvasni kívánó radiológus által. A Hanging Protokol szekvenciák felkínálják a lehetőségét a könnyed formátum váltását azonos vizsgálatokon belül. Továbbá lehetséges modalítás specifikus eszköztár kiválasztása. Ha egy iq-grafix hardware graphics acceleratorral használ egy rendszert, iq-view PRO képes menedzselni bármely képfelbontást 5MP -ig két képernyős rendszeren magas teljesítménnyel. 2

3 iq-view/pro iq-view virtuálisan bármely a mai piacon megtalálható RIS, EMR vagy HIS -be integrálható. Testreszabott modulok a 3D utó feldolgozáshoz, nukleáris orvosláshoz, ortopédiai sablonhoz, képöltéshez és más speciális olvasó berendezéshez a szükséges eszközökkel. iq-view nemcsak olvasó állomásként használható, hanem, mint egy alap jelentés modul, amely lehetővé teszi a felhasználó számára, hogy a struktúrált jelentéseket létrehozza, módosítsa, tárolja és továbbítsa. A sokoldalú software dolgozhat akár mint egy exportáló állomás, képadatokat és a jelentést CD, DVD vagy memória kártyára írja, kinyomtatja a Windows lézer nyomtatón keresztül, vagy en keresztül másodvélemény kérésére küldhető a vizsgálat (diagnosztikai minőségben), vagy csatolható scannelt iratként a vizsgálathoz. iq-view működhet, mint egy kép beszerző állomás a scannerekből, könyvtárakból és hordozható adattárolókból, tartalmazva a páciens felismerő opciót, amit a PRO verzió kínál. iq-view használható még, mint egy kézi radiológiai média író álomás - vagy alternatív módon, mint egy szemiautomata az iq-robot- hoz csatlakoztatva. Az Ön igényeitől függően iq-view elérhető egyetlen vagy egyidejű licencként. Természetesen iq-view DICOM és IHE kompatibilis és CE és FDA 510(k) tanusítvánnyal rendelkezik. Az alkalmazás kompatibilis virtuálisan az öszszes ma piacon létező DICOM orvosi kép eszközzel, a gyártótól függetlenül. iq-view a világon az első megjelenítő, ami megkapta a Német Radiológiai Társaság DICOM-CD tanusítványát. Ez garantálja hogy az iq-view által létrehozott hordozható média megfelel a DICOM média követelményeinek és megfelelően használható bármely PC-n. A softwareünk folyamatos fejlesztése, kombinálva az intenzív teszteléssel az IMAGE Information Systems nívós minőségbiztosítási laborjaiban, garantálja az iq-view folyamatos magas szintű stabilítását. A MEGOLDÁS LEHET OLY EGYSZERÜ Alacsony fenntartási költségek biztosítják a befektetés gyors megtérülését. IMAGE s világszintű hálózata a gyártó képzett szervíz mérnökei által biztosítja a támogatást és útmutatást, ami olyan hatékony mintha csak egy saroknyira lenne. iq-view teleradiológiai célokra is ideális. Küldhető titkosított DICOM ként, másodvéleményt kérve a világon bárhonnan - egy klikkeléssel! Ez a technológia lehetővé teszi a könnyed és gyors információ cserét. A képanyag küldhető ben akár mint JPEG fájl. 3

4 iq-view/pro SCREENSHOTOK A B C A A Vizsgálat Böngésző világos áttekintést nyujt az összes képadat, beleértve a struktúrált jelentéseket is. A páciens megjelenítő automatikusan szortírozza az összes elérhető vizsgálatát az adott páciensnek. B Az összes feldolgozó eszköz könnyedén elérhető a gombok kiválasztásával vagy a menüsorból, vagy a billentyű használatával. A sorozatokban való könnyed tájékozódás érdekében, a felhasználóbarát megjelenítő többféle scoutpilot eszközt kínál, mint pl. a vonal mód és a 3D pozíciós kijelzés. C A PRO verzió tartalmazza a Hanging Protokol eszközt, amely lehetővé teszi az egyéni testreszabott hanging protocol létrehozását. Eredményképpen, a vizsgálatok és a képek automatikusan betölthetők az azt olvasni kívánó radiológus által. A Hanging Protokol szekvenciák felkínálják a lehetőségét a könnyed formátum váltását azonos vizsgálatokon belül. Továbbá lehetséges modalítás specifikus eszköztár kiválasztása. D E F D Egy vagy több vizsgálat és sorozat exportálható CD, DVD vagy Pendrive-on, mindenik tartalmazza az iq-lite CD megjelenítőt. Az exportálás DI- COM ben, könyvtárba és különböző fájlformátumban is lehetséges. E Az import modul egy átfogó eszköz a kép beszerzéshez a különböző eszközökről (mint a scannerek, felvevő eszközök, kamerák, mikroszkópok vagy fájlmappák) és azok DICOM konvertálására. F iq-view teljes és felhasználóbarát mérő eszközöket kínál többféle klinikai területre, beleértve az onkológiai, beleseti és ortopédiait is. 4

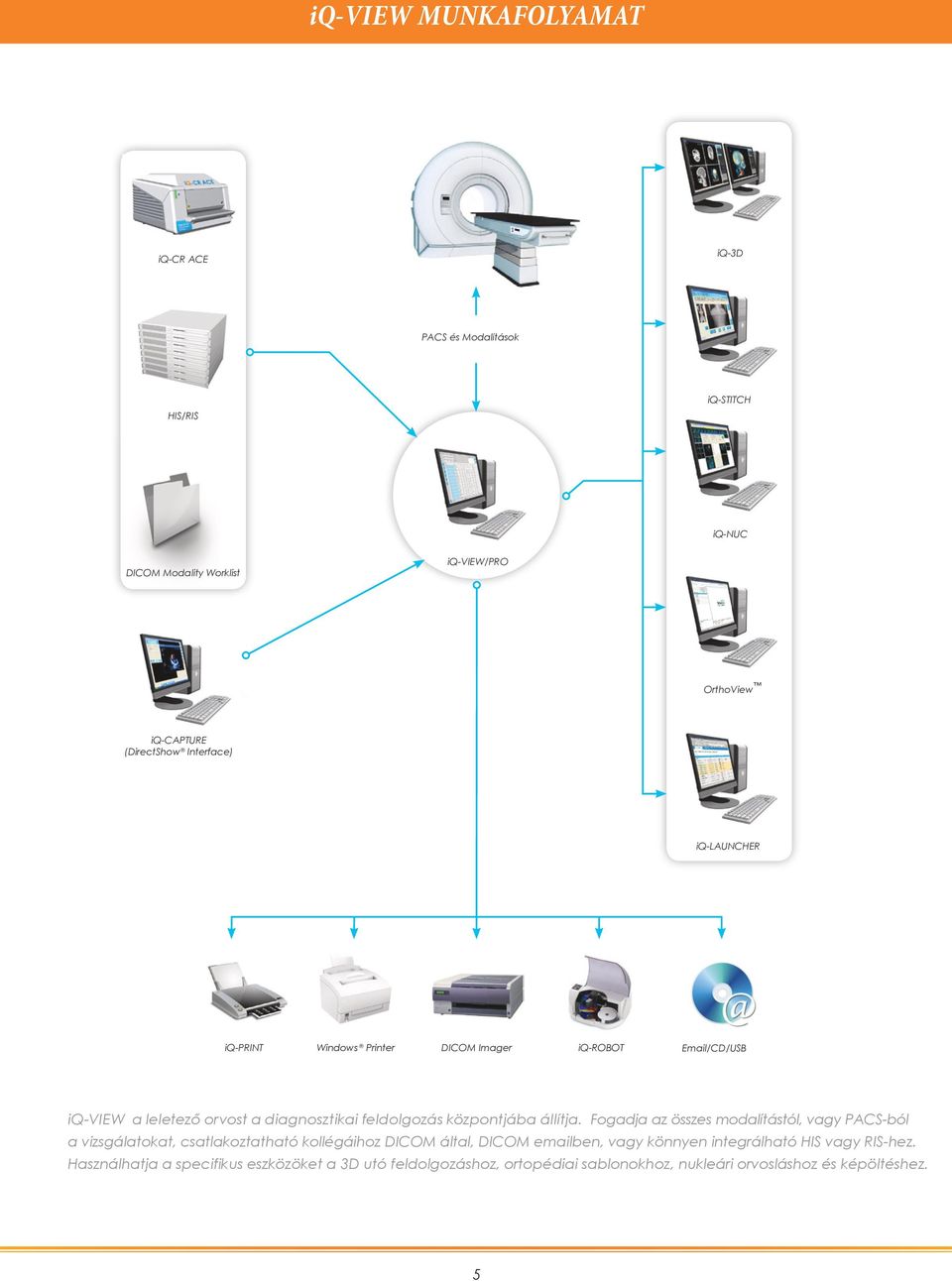

5 iq-view MUNKAFOLYAMAT iq-cr ACE iq-3d PACS és Modalítások HIS/RIS iq-stitch iq-nuc DICOM Modality Worklist iq-view/pro OrthoView iq-capture (DirectShow Interface) iq-launcher iq-print Windows Printer DICOM Imager iq-robot /CD/USB iq-view a leletező orvost a diagnosztikai feldolgozás központjába állítja. Fogadja az összes modalítástól, vagy PACS-ból a vizsgálatokat, csatlakoztatható kollégáihoz DICOM által, DICOM ben, vagy könnyen integrálható HIS vagy RIS-hez. Használhatja a specifikus eszközöket a 3D utó feldolgozáshoz, ortopédiai sablonokhoz, nukleári orvosláshoz és képöltéshez. 5

6 iq-view FUNKCIÓK ÁLTALÁNOS 64 bit támogatása a Windows 7 Professional vagy magasabbnak DICOM adatszett támogatása a specifikus karakter szettekkel az ISO_IR 100 -tól eltérőt (beleértve az Unikódot, lásd a DICOM megfelelési nyilatkozatot a további részletekért) Skálázható gombok és a betű méret kiválasztása ( nagy felbontású képernyőknél) Többmonitor támogatása VIZSGÁLAT BÖNGÉSZÕ Vizsgálati táblázat Miniatűr előmegjelenítés Virtuális páciens szintű vizsgálat modell MEGJELENÍTŐ Képfeldolgozás (beleértve a többszörös vizsgálatok összehasonlítását és kép szűrést, sorozatok szinkronizálása/deszinkronizálása Konfigurálható eszköztár és hivatkozások megalkotása a megjelenítőn Mérések (beleértve távolságot, szöget,cobb szög, ROI, arány és módosítás/törlés opció) Továbbfejlesztett mérések: távolság és szög mérésekor az aktuális értékek mutatása rajzolás közben, távolság méréskor mutatja a központi jelölést, pl. a csont középvonalának meghatározásakor (Új!) Alapvető megjegyzésk a képeken (beleértve a Másolatkép megalkotását) Kép szintű DICOM prezentáció állapot Konfigurálható scoutlines a sík tervezés és/vagy sík csomópontok megjelenítésére DICOM redőny szekvenciák támogatása Fejlett menedzsment ablak több alkalmazás könnyed kezelésére, beleértve az alkalmazás ablak nagyítását és minimalizálását (ÚJ!) Lightbox ablak (fehér képernyő) a digitális képek könnyed összehasnlítására a filmen levő képekkel (ÚJ!) JELENTÉS Struktúrált jelentés modul az olvasásnak/írásnak/módosításnak támogatva a Basic alap SR tárgyat Csak-olvasásra támogat más SR formátumot IMPORT Páciens CD/DVD/USB importálása TWAIN felület (scanner, video capture, stb.) Kép fájl import (BMP, JPEG, TIFF, RAW) Drop box felület EXPORT Páciens CD/DVD/USB iq-robot felület direkt integrációja a páciens CD/DVD megalkotáshoz DICOM és JPEG képküldés ben Kép export képfájlként vagy AVI video fájlként **(beleértve méréseket, ablakolást, színes remapping, annotálás és még más) NYOMTATÁS DICOM nyomtatás bármilyen márkájú képnek True-size (1:1) DICOM nyomtatás Windows*Print * Csak abban az esetben engedélyezi a diagnosztikai használatra ha megfelel a legális követelményeknek. Kérdezze a helyi viszonteladót a részletekért. ** Függ a helyi konfigurációtól. 6

7 iq VIEW FUNKCIÓ K KOMMUNIKÁCIÓ Server adminisztrációs eszköz a könnyed DICOM konfigurációhoz Fejlesztett interoperabilítás az iq termékekkel, különbözõ átviteli szintaxis támogatása HIS/RIS felület (példányazonosító vagy DT/BDT) (kérésre más is) DICOM Lekérdezés/Visszahívás, CFIND, CSTORE, DICOM kliens nyomtatás és DICOM TOVÁBBI MODULOK Opcionális 3D utófeldolgozó addon modul (iq3d) Opcionális kép öltés software (iqstich) Opcionális ortopédiai sablon modul (OrthoView) Opcionális nukléáris kép feldolgozás (iqnuc) Opcionális szabad modul a felülethez egy 3rd party alkalmazáshoz, pl.adobe Photoshop*, GIMP és többszörös kép analízis eszközök különbözõ gyártóktól (iqlauncher) LICENC NYELV Single (PC alapú) vagy egyidejû (lebegõ felhasználó) licencek Bolgár, Cseh, Német, Angol, Észt, Finn, Francia, Germán, Magyar (ÚJ!), Olasz, Japán, Kóreai, Litván, Perzsa, Lengyel, Portugál (PT & BR), Orosz, Spanyol, Török, Vietnámi (ÚJ!) TANUSÍTVÁNY CE 0482 / FDA 510(k) iq VIEW PRO FUNKCIÓ K TÖ BBLET AZ iq VIEW FUNKCIÓ KHOZ KÉ PEST VIEWER Hanging Protokols (beleértve a HP szekvencia megalkotását és a modalítás specifikus eszköztárakat) További mérések: merõleges távolság, point to line távolság (pl. értékeli az ágyéki csigolya rotációt), poligonális ROI, belsõ szög (pl. a közös disztális radiometacarpal szög könnyed méréséhez, a radiális hajlam vagy több más fontos klinikai értékhez(új!) Mérések másolása más képekrõl a 3D mérés lehetõvétételéhez Dinamikus nagyító ablak zökkenõmentes kép nagyításhoz Képekre való jegyzetelés (beleétve a tárolását és küldését a Pezentáció Állapotnak) Színes sémák a nukleáris orvosláshoz, pl. GE Color, Hot Iron,Lut7 KOMMUNIKÁCIÓ DICOM Munkalista Kliens IMPORT Videofelvétel interfész iqcapture (DirectShow )* Lábkapcsoló támogatás Továbbfejlesztett iqcr ACE postfeldolgozás, beleértve a hisztogram funkció és Sérték (opcionális) * Mi az iqcapture vagy az iqcapture PRO hardware csomagot ajánljuk a hatékony és biztonságos használathoz. Ezek mindegyike tartalmaz egy frame grabber kártyát és egy lábkapcsolót. 7

8 RENDSZER KÖVETELMÉNYEK HARDWARE ÉS SOFTWARE KÖVETELMÉNYEK MINIMUM AJÁNLOTT iq-view AJÁNLOTT iq-view PRO OS: Windows XP Pro 32 bit Windows 7 Pro 64 bit Windows 7 Pro 64 bit Windows 7 Pro 32 bit vagy 64 bit CPU: Intel Pentium Dual Core Intel Core i5 Intel Core i7 RAM: 3 GB RAM 4 GB RAM 8 GB RAM HDD: 80 GB szabad hard disk terület (DMA33) 500 GB szabad hard disk terület (S-ATA II) 500 GB szabad hard disk terület (S-ATA II) Network: 100 Mbit/s network adapter 100 Mbit/s network adapter 1 Gbit/s network adapter Graphics 24 bit color vagy 8 bit gray output 24 bit color vagyr 8 bit gray output 24 bit color vagy 8 bit gray output Bármely NVIDIA vagy ATI graphics Bármely NVIDIA vagy ATI graphics Bármely NVIDIA vagy ATI 1 GB card 256 MB RAM card 1 GB RAM, e.g. iq-grafix RAM, 256 bit, e.g. iq-grafix PRO Display: 1024 x 768 pixel Nagy felbontású monitorok a diagnosztikáho 1280 x 1024 pixel vagy több 1 vagy 2 IMAGE DISPLAYS BASIC (+ 1 display a munkalistához) 1280 x 1024 pixel vagy több 2 IMAGE DISPLAYS PRO vagy PRE- MIUM (+1 display a munkalistához) 2014 IMAGE Information Systems Ltd. Medical Imaging with iq! iq-view PRO 2.8 PUB HU 001R Peripherals: CD vagy DVD író Scroll egér, CD vagy DVD író, PostScript nyomtató Scroll egér, CD vagy DVD író, PostScript nyomtató A MI TERMÉKÜNK AZ ÖN KÉPALKOTÓ IGÉNYEIHEZ iq-system PACS iq-nuc iq-ris IMAGE DISPLAYS Teljes funkcionalitású, megbízható és megfizethető PACS Teljes csomag a nukleáris képeldolgozáshoz Könnyed radiológiai információs rendszer Orvosi diagnosztikai képernyő INFART Kft. Hamvas utca, Budapest MAGYARORSZAG Phone: +36 (30) sales@infart.hu IMAGE INFORMATION SYSTEMS LTD. 3TH FLOOR 207 REGENT STREET LONDON W1B 3HH UNITED KINGDOM TEL. UK: TEL. GER: TEL. US: FAX UK: FAX GER: INFO@IMAGE-SYSTEMS.BIZ 8
