1 Alkalmazási példa Dr. Ajtonyi István Trohák Attila Gyártóberendezés-modell automatizálása PROFIBUS DP-n kommunikáló SIMATIC S7-300 és S7-200 rendszerekkel, valamint AS-i szenzorokkal A Siemens automatizálási eszközinek felhasználásával került megépítésre egy olyan gyártóberendezés modellje, mely jól szemlélteti a terepi buszrendszerek alkalmazásának lehetőségeit. A modell felépítése: S4 S3 ASi PS S7-200 A3 B A2 S5 S6 A1 A S2 S június 1/15

2 A működés során az A pontból kell munkadarabokat eljuttatni a B pontba az A1, A2, A3 munkahengerek működtetése révén. A munkahengerek végállásait az S1-S6 közelítéskapcsolók jelzik. Az A1-es munkahenger bistabil, az A2-es és A3-as monostabil június 2/15

3 Az irányítórendszer felépítése: S7-300 PLC PROFIBUS kábel S7-200 PLC EM 277 CP AS-i kábel AS-i alrendszer A rendszer kiépítése során felhasznált Siemens elemek: Megnevezés Azonosító CPU 315F-2DP PLC 315-6FF01-0AB0 CPU 224 PLC 214-1BD22-0XB0 EM 277 PROFIBUS DP bővítő S AA22-0XA0 hoz CP AS-i bővítő S7-200-hoz 243-2AX01-0XA0 AS-i kábel sárga 3RX9010-0AA00 PROFIBUS kábel lila 6XV EH10 PROFIBUS csatlakozó 972-0BB12-0XA0 AS-i tápegység 3RX907-1AA00 PS 307 tápegység 307-1BA00-0AA0 BERO 3RG közelítés kapcsoló 3RG WS00 M12-es csatlakozó AS-i kábelre 3RX9801-0AA00 M12-es könyök csatlakozó 3 RX1 668 M12-es egyenes csatlakozó 3 RX1 505 BERO 3RG közelítés kapcsoló június 3/15

4 M12-es csatlakozó AS-i kábelre M12-es egyenes csatlakozó M12-es könyök csatlakozó A szenzor csatlakoztatása a buszra június 4/15

5 Az S7-200-as rendszer: Az S7-200-as rendszer egy 224-es CPU-t, egy CP243-2 típusú AS-i bővítőmodult és egy EM277 típusú PROFIBUS DP bővítőmodult tartalmaz. A rendszer feladatai: az AS-i szenzorok kezelése a kézi működtetés nyomógombjainak kezelése a szenzorok, nyomógombok állapotainak továbbítása PROFIBUS DP-n a kimeneteken beállítandó állapotok fogadása PROFIBUS DP-n a munkahengerek működtetése A fentebb ismertetett feladatok ellátásához ciklikusan meghívunk egy szubrutint június 5/15

6 A szubrutin feladatai: Az AS-i bővítőmodul AIW0 memóraiterületéről a PLC V100 memóriaterületére másoljuk az AS-i eszközök állapotait Az AS-i szközök állapotait a PLC V100 memóriaterületéről a PROFIBUS DP bővítőmodul V208 küldő bufferébe másoljuk A kézi működtetés nyomógombjainak állapotait a PLC I0 bemeneti memóriaterületéről a PROFIBUS DP bővítőmodul V212 küldő bufferébe másoljuk A PROFIBUS DP bővítőmodul V200 fogadó bufferéből a kimeneteken beállítandó állapotokat a PLC Q0 kimeneti memóriaterületére másoljuk Az S7-300-as rendszer: Az S7-300-as rendszer egy 315F-2DP típusú PLC-ből áll, mely PROFIBUS DP-n keresztül kommunikál az S7-200-as rendszerrel. A PROFIBUS DP-n keresztüli adatcserére 8 kimeneti és 8 bemeneti byte áll rendelkezére június 6/15

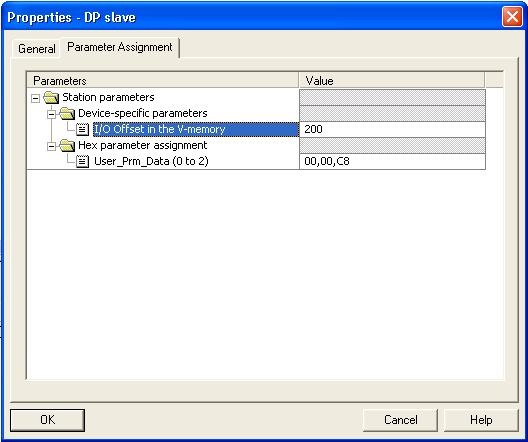

7 Az EM277 bővítőmodul V-memóriabeli eltolás értéke: 200. A rendszer feladatai: a szenzorok, nyomógombok állapotainak fogadása PROFIBUS DP-n a gyártóberendezés-modell működtető szoftverének futtatása a kimeneteken beállítandó állapotok küldése PROFIBUS DP-n. A fentebb ismertetett feladatok ellátásához ciklikusan meghívunk három szubrutint június 7/15

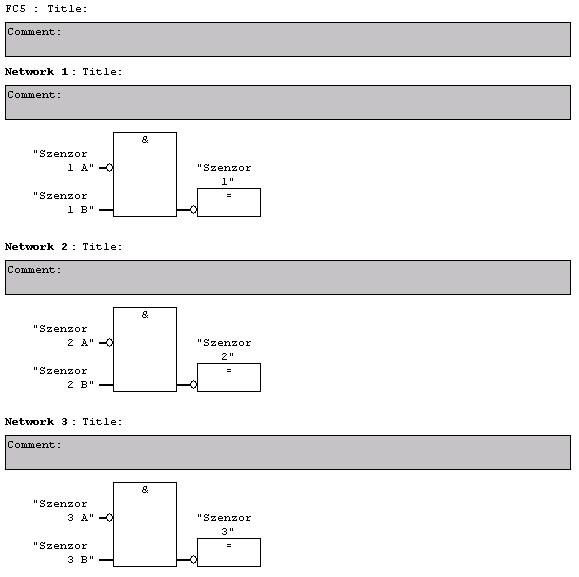

8 Az első szubrutin feladata az AS-i szenzorok által szolgáltatott adatok alapján meghatározni azok állapotát. A BERO 3RG közelítés kapcsoló két biten szolgáltat információt az érzékelésről. A lehetséges négy kombináció 4 érzékelési tartományt különböztet meg, melyből 3 a megfelelően közel állapotot jelenti számunkra. Az egyszerűbb program érdekében a nem megfelelő állapot negálásával állítjuk 1-be az érzékelést jelentő bitet június 8/15

9 A második szubrutin tartalmazza a gyártórendszer-modell működtető logikáját. A három pályaszakaszon lévő munkadarabok számát le-fel számlálók segítségével követjük nyomon június 9/15

10 2008. június 10/15

11 A pályák telítettségét komparálással állapítjuk meg június 11/15

12 A véghelyzetbe érkezett munkadarab jelzésére egy RS flip-flop van felhasználva. A két monostabil, majd a bistabil munkahengerek működtetése június 12/15

13 A munkahengerek kívánt állapotai a PLC M80-as memóraterületén helyezkednek el, ezért azt onnan a Q110-es memóriaterületre másoljuk, a PROFIBUS DP kimenő adatainak területére június 13/15

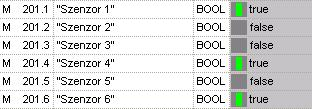

14 A harmadik szubrutin a kézi működtetés nyomogombjait kezeli. A gyártórendszer-modell szenzorainak állapotai láthatóak alaphelyzetben az alábbi változótáblában. A következő táblázatban a program szimbólum táblázata látható június 14/15

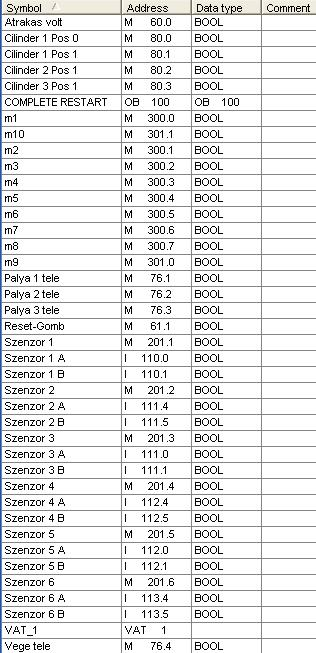

15 2008. június 15/15
