1 Ethernet Hozzáférési hálózatoktechnológiák Moldován István Budapest University of Technology and Economics Department of Telecommunications and Media Informatics

2 Ethernet továbbítás MAC Forwarding Topology VLAN Forwarding Topology Active (Spanning Tree) Topology Physical Topology

3 Fizikai Topológia Physical topology 3 Ethernet in the Provider Network, {moldovan,lukovszki}@tmit.bme.hu 18 june 2007

4 Fizikai Topológia Ethernet Layer 2 topology Fizikai kapcsolatok Lehet egy overlay is Pl. optikai overlay esetében Tulajdonságok Linkek Link sebességek Aggregált 4 Ethernet forgalom in the Provider Network, (Etherchannel, {moldovan,lukovszki}@tmit.bme.hu 18 june 802.3ad) 2007

5 Aktív Topológia Active (Spanning Tr topology Physical topology 5 Ethernet in the Provider Network, {moldovan,lukovszki}@tmit.bme.hu 18 june 2007

6 Redundancia - hurok Az első bridge kap egy csomagot. Továbbítja 2 es 3 felé 2. 2 a csomagot továbbítja 3 felé, 3. ugyanakkor 3 továbbítja 2 felé 4. 2 es 3 a csomagokat továbbítják 1 felé ez egy hurok, végtelen körforgás 6

7 STP Bridge Célja a hurok elkerülése Induláskor fa topológiára korlátozza a fizikai topológiát Tanuló bridge alapú A csomagok kizárólag a fa mentén közlekednek a gyökér irányában, ameddig a cél MAC cím egy más interfészhez nem tartozik 802.1d 7

8 RSTP működés Elosztott módon BPDU-kat használ A paraméterek egyértelműen meghatározzák az aktív topológiát Bridge ID (priority) Port cost, priority 10 Root Root 10 A B A B Restoration 20 C C

9 RSTP optimizálása Az RSTP egy hurok mentes fát épít a link cost-ok és bridge azonosítók alapján Nem feltétlenül optimális Hiba esetén Az alapértelmezett beállításokkal nem kapunk sávszélesség garanciát A helyreállított topológia kevésbé optimális lehet Optimizálással lehetséges az alternatív útvonalak jobb kihasználása Topology Default Optimized Bottleneck 100M 100M Working tree After restoration: suboptimal After restoration: optimized

10 MSTP Az RSTP hátránya: rossz hálózati kihasználás Cisco: PVST (Per-VLAN feszítőfa) Minden VLAN: egy RSTP Sok VLAN nem skálázható, fölösleges IEEE: MSTP Lehetővé tesz több feszítőfát A VLAN-ok a feszítőfákhoz vannak rendelve

11 MSTP működés RSTP alapú, a szabvány továbbfejlesztése Max. 64 fa (MST instance) Minden fának beállíthatjuk A gyökerét A link cost-okat A hozzá tartozó VLAN-okat Egy VLAN csak 1 fához tartozhat!

12 MSTP előnyei Bridge Edge Bridge Bridge Bridge Edge Bridge Bridge Hálózati topológia: 2 kijárat A gyűrű redundanciát jelent Nagyobb megbízhatóság root Bridge Bridge Bridge Bridge Bridge Bridge STP: Egy feszítőfa Multiple Spanning Tree 2 feszítőfa

13 MSTP régiók Az MSTP lehetőséget nyújt régiók kialakítására A régiókat egymástól adminisztratív módon választhatjuk el RG mező Előnyök: egy régión belüli hiba nem zavara a többi régió működését Negy hálózat felbontása régiókra javítja a skálázhatóságot A VLAN-ok lokális jelentőséget kepnak

14 802.1s: CST, IST, MST Sok fa Belső nézet Root CST Külső nézet Root M IST B C D MST MST Region D CST 802.1Q Common SPT => Egyetlen fa IST 802.1s Internal SPT => a külső világ számára az MST-t egyetlen CST kapcsolónak mutatja MST 802.1s Multiple SPT => több VLAN egyetlen MST Instance-ba való összefogása

15 MST instance-ok Az MSTI-k STP példányok amelyek csak a régión belül értelmezettek Az MSTI-k nincsenek kapcsolatban a régión kívüli eszközökkel Az MST egyetlen BPDU-t küld az összes példánynak egy M-rekorddal példányonként Egyetlen példánynak van timer-alapú paramétere (az IST instance) Az MST BPDU-k minden porton kiküldődnek A BPDU-k mindkét irányban küldődnek ellentétben a 802.1D-vel, ahol csak a designated bridge küld MST Protokoll információ az IST számára CST Region Protokoll információ az MST példányoknak MST BPDU

16 Védelmi kapcsolás MSTP segítségével 2 MSTI fa, két útvonalon: piros és zöld VLAN 1 -> MST 1, VLAN 2 -> MST 2 A és B a forgalmat VLAN 1 el címkézi,hiba esetén váltanak VLAN 2 re Átkapcsolás: pl. MPLS explicit útvonal A VLAN 1 MST 1 LAN moldovan@tmit.bme.hu VLAN 2 MST 2 (backup) B Ethernet Szolgáltatások 16

17 MSTP optimizálása MSTP beállítást igényel A különböző fákat különböző port cost-ok beállításával érjük el cost =100 cost =1 cost =1 cost =100 cost =100 cost =1 cost =1 cost =100 Root cost =1 cost =1 cost =1 cost =1 Root Port cost beállítás: 1 forwarding, (#of bridges+1) blokkoláshoz

18 Traffic Engineering Service VLANs MSTP instances CPN CPE NSP/ISP CPN EN 1 NSP/ISP CPN AN Ethernet aggreg. NW EN 2 NAP NSP/ISP ASP Az EN 1 által nyújtott szolgáltatások Az EN 2 által nyújtott szolgáltatások Piros Service VLAN hozzárendelve az MST instance 1-hez Zöld Service VLAN hozzárendelve az MST instance 2-höz

19 Shortest Path Bridging IEEE 802.1aq Több fa minden végpontból Mindegyik a legrövidebb utat használja Probléma A MAC cím tanulás szimmetrikus utakat igényel

20 VLAN topology VLAN Forwarding topology Active (Spanning Tr topology Physical topology

21 VLAN LAN (Local Area Network): broadcast tartomány a tartományon belül mindenki megkapja a szórt üzenetet kívül senki a LAN határait a kábelezés szabja meg kifelé router kell a kommunikációhoz másik gép megtalálásához is szórt adás kell (ARP) VLAN (Virtual LAN): adminisztratív úton létrehozott broadcast tartomány a rendszer adminisztrátora határozza meg, ki van benne a határok itt nem fizikaiak, csak virtuálisak a különböző VLAN-ok nem látják egymás forgalmát Szabvány: 802.1q

22 VLAN Áttekintés Layer 2 kapcsolat Logikai elrendezési flexibilitás Egyetlen broadcast domain Management Biztonság 1 VLAN = 1 Broadcast Domain = 1 Logikai hálózat (Subnet)

23 .1Q VLAN keretformátum A VLAN tag tárolásához új mezők az Ethernetkeretben 4 bájtal nő az Ethernet keret Helye közvetlenül a forrás MAC cím után Lehetővé teszi a minőségbiztosítást is 802.1p prioritás bitek

24 Új keretformátum 2. TCI (Tag Control Info): 8100-as értéke mutatja a 802.1p és Q használatát P: prioritás (0..7) C (Canonical Indicator): megmutatja, hogy kanonikus formátumban vannak-e a MAC-címek VLAN: a VID-t tárolja ( )

25 Bejövő keret kezelése megnézzük a fejlécet ha nincs tag: VID=0 értékkel teszünk bele ha port alapú VLAN-t használunk, a port PVID-je lesz a VID ha van tag, szűrés: megnézzük, kik a tagjai a VID által mutatott VLAN-nak ha a fogadó port nincs a VLAN-ban, eldobjuk a keretet egyébként megnézzük, a cél is tagja-e a VLAN-nak ha igen, továbbítjuk

26 Kimenő keret kezelése megnézzük, a másik oldal támogatja-e a tagelt kereteket ha nem, levesszük a taget ha igen, továbbküldjük Átjárás VLAN-ok között csak routeren keresztül Ha egy porton több VLAN van, a router virtuális interfészekként kezeli Átjárás csak IP szinten!

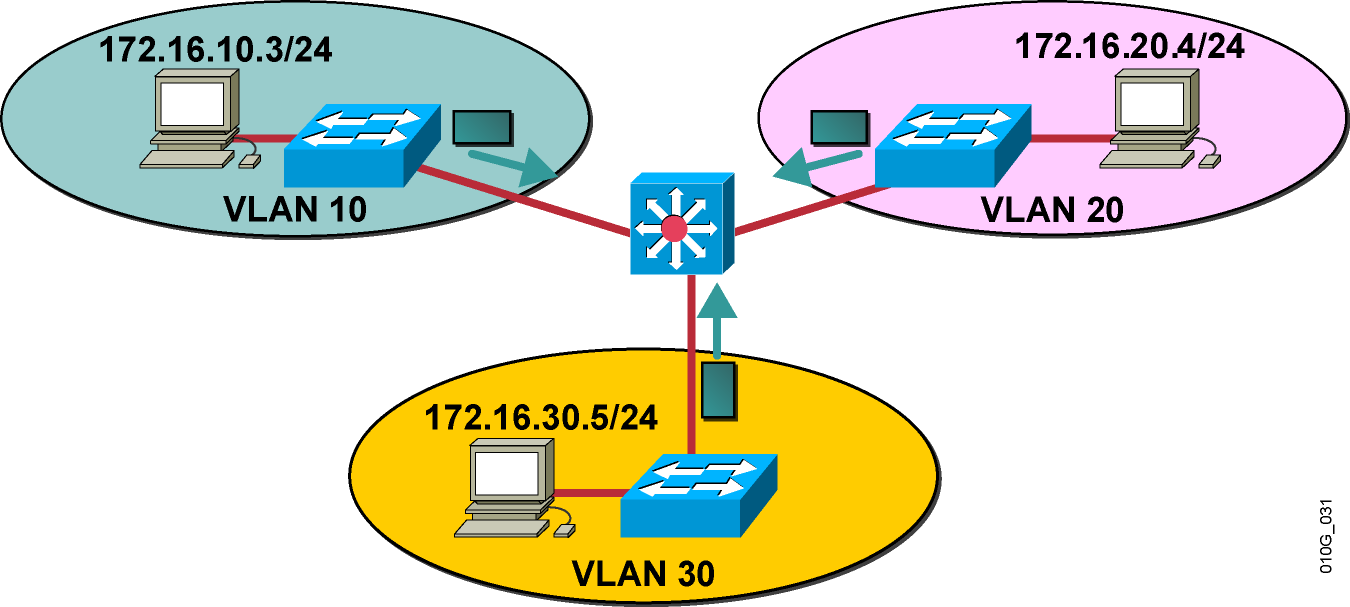

27 Átjárás VLAN-ok között Probléma: elkülönített Broadcast Domain Természetüktől fogva a VLAN-ok tiltják a VLAN-ok közti kommunikációt A VLAN-ok közti átjárás 3. szintű eszközt igényel: L3 SW vagy Router

28 VLAN-ok hozzárendelése Port-based VLANs: fizikai interfészenként MAC-based VLANs: a kapcsoló rendelkezik egy MAC-VLAN listával Protocol-based VLANs: a kapcsolóban be van állítva hogy milyen protokoll milyen VLAN-hoz tartozik IP subnet alapú (nem elterjedt)

29 VLAN trönk A kapcsoló uplink-jén több VLAN forgalma is halad Trönk port A csomagok tartalmazzák a VLAN címkét Szűrés itt is történik A trönk port is lehet untagged a kimeneti szűrés után leveszi a VLAN tag-et

30 Információk terjesztése a VLAN-ban - működési módok Statikus: a VLAN tagság információk manuálisan állíthatóak, a dinamikus terjesztés protokolljai tiltva vannak. Dinamikus: GVRP (GARP VLAN Registration Protocol) használatával az információ dinamikusan terjed, ha valami változás történik. Vegyes: egyes nyilvántartott VLAN-ok információi csak statikusan, másoké csak dinamikusan változtathatóak.

31 MAC Forwarding Topology MAC Forwarding topology VLAN Forwarding topology Active (Spanning Tree) topology Physical topology 31 Ethernet in the Provider Network, 18 june 2007

32 Nincs több ütközés! FDX & Microsegmentation Nincs ütközés Collision DOMAIN CSMA/CD Collision DOMAIN L2+ Switching - Full Duplex CSMA/CD nem kell 32

33 Bridging - működés Cél: traszparens működés Automatikus, plug-n-play működés Automatikus konfigurálás A létező LAN-okkal való együttműködés Három fő funkcionalitás: 1. Csomag továbbítás 2. MAC cím tanulás 3. Hurok elhárítás: Spanning Tree algoritmus 33

34 Bridging MAC cím tanulás Megtanulják, hogy mely MAC címet melyik porton érik el: szűrési táblák A beérkező csomagnak kiolvassa a forrását Bejegyzi a szűrési táblába a megfelelő port-al Minden bejegyzéshez tartozik egy időbélyeg {MAC cím, port, idő} A bejegyzések az idő lejártával törlődnek Működés: Ha van bejegyzés, oda továbbít Ha ugyanaz az interfész, eldobja a csomagot Ha nincs bejegyzés, broadcast 34

35 MAC cím tanulás - példa C küld D-nek A bridge broadcast-ol a 2 és 3 interfészeken A 3. interfészenmindenki eldobja D B 1 bridge 2 3 A C D válaszol A bridge már tudja C helyét, csak az 1.-es szegmensre küldi MAC addr. A 3 B 1 C 2 Port 35

36 Ethernet alapú átvitel Budapest University of Technology and Economics Department of Telecommunications and Media Informatics

37 Kihívások Szolgáltatói tulajdonságok Skálázhatóság QoS OAM Védelem Az Ethernet skálázhatóságának kiterjesztése Az olcsó Ethernet továbbítási technológia kiterjesztése (IEEE) A bevált MPLS technológia bővítése (IETF)

38 Carrier Ethernet: Two Service Types Using EVCs E-Line Szolgáltatás felhasználás: Ethernet Private Line Virtual Private Line Ethernet Internet Access CE UNI E-Line szolgáltatás típus Point-to-Point EVC UNI CE Carrier Ethernet Network E-LAN Szolgáltatás felhasználás: Multipont L2 VPN-ek Transzparens LAN Szolgáltatás Alap az IPTV és Multicast szolgáltatásokhoz stb. E-LAN szolgáltatás típus CE UNI Carrier Ethernet Network UNI Multipoint-to-Multipoint EVC CE MEF által hitelesített Carrier Ethernet termékek UNI: User Network Interface, CE: Customer Equipment

39 IEEE 802.1Q - VLAN VLAN tag QoS: prioritás bitek 12 bit VLAN ID: 4096 VLANs lehetséges Pri CFI (3 bits) (1 bit) VLAN ID (12 bit) MAC DA MAC SA 802.1Q ethertype VLAN tag Data CRC Felhasználási módok: Felhasználó azonosítás Szolgáltatás azonosítás Mindkét esetben korlát a 4096 szolgáltatói környezetben kevés! De: a legelterjedtebb UNI Fel kell készülni hogy transzparensen át kell vinni a VLAN csomagot

40 Provider Bridges (IEEE 802.1ad) Q-in-Q néven ismert Széles körben elterjedt A legelterjedtebb felhasználói interfész 4K Szolgáltatás (12-bits) Egyedi szolgáltatás ID (S-VID) A csomagtovábbítás a megszokott L2 tanuló bridge alapú a MAC DA/SA alapján S-VID szinten és xstp a hurkok elkerülésére Skálázhatóság 4K szolgáltatás

41 Provider Backbone Bridges 4K összekötött többesadásos hálózat Egyedi Szolgáltatás ID (LAN = I-SID) A csomagtovábbítás a megszokott L2 tanuló bridge alapú a MAC DA/SA alapján B-VID szinten és xstp a hurkok elkerülésére A szolgáltatások engedélyezése egyszerű mert az I-SID társítás hasonlít az S-VID beállításhoz Skálázhatóság Maszív szolgáltatás skálázhatóság (24-bit) Nincs szükség hogy minden csomópontban beállítsunk egy I-SID-et egy P2P mesh hálózat kialakításához A C-MAC címeket megtanulja és B-VID/I-SID alapján társítja

42 Összehasonlítás hozzáadott fejlécek

43 PB/PBB tények Skálázhatóság megoldva Marad az olcsó Ethernet kapcsolás Továbbra sincs Traffic Engineering Védelem/helyreállás STP alapú Nehézkes a menedzsment Több szintű VLAN-ok sokasága Nincs hiba- és performancia menedzsment Még mindig nem megfelelő a maghálózatban

44 PBT A cél: marad az Ethernet csomagtovábbítási mechanizmus Lecseréljük a vezérlési síkot (kikapcsoljuk az STPt és tanulást) Az útvonalakat a hálózatban előre beállítjuk BVID=1 = Traffic Engineering - Ethernet BVID=2 Amit kapunk: Pont-pont tunnelek Traffic Engineering Védelem (védelmi kapcsolás)

45 PBT Provider Backbone Transport IEEE 802.1Qay Nortel kezdeményezte A PBB-re épül Újrahasznosítja a meglévő technológiákat Determinisztikus QoS-t nyújtó szolgáltatás a cél Jól skálázható

46 PBT - Működés Kapcsoló elem Független VLAN tanulás IVL kapcsoló magot igényel Statikus továbbítási tábla (Forwarding Database) Kikapcsoljuk a MAC cím tanulást/többesadást/időzítőket Kikapcsolja a STP protokollt Címzés a 60 bites MAC + VLAN alapján történik A vezérlő síkot teljesen lecseréli Az útvonalak kihúzása többféleképpen lehetséges Manuálisan (menedzsment felületen) MPLS segítségével

47 Ethernet Transzport technológiák alkalmazása PBB Hang IP/MPLS mag Adat 802.1Q PB PBT Video 802.1Q: 4K felhasználóig PB: 4K szolgáltatásig PB Q-in-Q IEEE 802.1ad PBB Mac-in-Mac IEEE 802.1ah PBT PBB-TE IEEE 802.1Qay PBB: jól skálázható Hozzáadott érték: TE, OAM

48 Köszönöm a figyelmet Budapest University of Technology and Economics Department of Telecommunications and Media Informatics
