1 PROGRAM VÁZLATTERV MUNKAFÁZIS

2 1. MŰSZAKI JAVASLAT PROGRAM 86/014. (II. 8.) Korm. határozat alapján VÁZLATTERV MUNKAFÁZIS Az A+ megoldás: Fejépület szaunával és büfével, nemenként - öltözővel, épített tetős tanmedence rész, ragasztott tartóra fektetett fix kétrétegű membránfedéssel, szerelhető, 6 cm vtg. szendvicspanel falakkal, egy légterű medencetér, csarnok kialakítású medencetérrel. A korábbi, 014-ben kidolgozott tervek és a javasolt A+ megoldás közötti alapvető különbség a nagymedence tér fedésének kezelése. A korábbi változatban a nagymedence tér fedése ideiglenes, így az többlet üzemeltetési költséget jelent, mely három elemből (építés/bontás, amortizáció és energia többlet) tevődik össze: Az A+ javaslatnál a nagymedence tér fedése végleges, ragasztott fatartó szerkezetre készül, melynek kialakítása és mérete lehetővé teszi a csarnoktér végleges szerkezetű lefedését egy második beruházási ütemben (membrán szerkezet élettartam után, korszerűsítési, pl. energiahatékonysági pályázat keretében). A bontási költségek és a nagyfokú, a bontás-építésből adódó amortizáció költségek kiesése miatt műszaki, fenntartási szempontból ez a változat támogatható. A vázlattervben megfogalmazott épület munkaterv, mely a további szakértői egyeztetések alapját jelentik. A pallértervi kidolgozás költségelemzéssel támogatott tervezési folyamatban történik, melyben a műszaki, gazdasági paraméterei tisztázhatók.. MŰSZAKI TARTALOM A tanuszoda épület a használati zónák tekintetében három egybefüggő, de terheltségében, klimatikus viszonyaiban, üzemeltetési technológiájában két különböző részekből áll: 1. Fejépület: bejárat, adminisztráció, felügyelet, öltözők és előzuhany, mosdók és infraszauna területe, mely kiegészül a váró, előcsarnokkal, melyben a büfé kiszolgáló tere is található.. Medencetér: tanmedence: x6 méteres, 80 cm vízmélységgel, 8 0 C-os vízzel és nagymedence: x5 méteres,,00 méter vízmélységgel medence 7 0 C-os vízzel. A medencetér javasolt léghőmérséklete 9 0 C, melynél a páralecsapódás kiküszöbölhető. A - felülvizsgálat alatt álló- közfürdők létesítésének és üzemeltetésének közegészségügyi feltételeiről szóló, a évi XXVII törvény 6. (1) szerint önkéntes alkalmazású- 37/1996. (X.18.) NM rendelet szerint a vízfelület alapján számított fajlagos befogadási mérték 96 fő. A tervezési programban a nagymedence 5 sávjára számolt 40 fő és a kismedence méretéből adódó gyermek maximális létszámmal számolunk általános használat esetén. A váltásban érkező használók száma két osztott osztály, azaz x fő. A létesítmény köznevelési célzattal készül, napi üzemidejét 6-0 órás nyitvatartási időben határoztuk meg. A létesítményben összesen maximum 80 felhasználó és maximum 3 fő személyzet tartózkodik egyidejűleg. Az eltérő terhelés okán a létesítmény kiszolgáló (1. fejépület) részét a vízfelszín és az üzemeltetés alapján számított 80 fő befogadóképességre méretezett. Télen a délelőtti és délutáni órákban elsősorban az iskolai úszásoktatás lesz jellemző, max. 50 fővel (tanmedence, nagymedence 40 fő). A kora reggeli (6-8 óra) és esti (6- óra) időpontokban a felnőtt úszás adja a leterheltséget, mely a nagymedence vízfelülete alapján a szabvány szerint maximum 75 fő lehetne, ugyanakkor figyelembe véve az 5 úszósávot és az abban egyidejűleg 8 méteres követési távolsággal úszók számát ( 6 fő/sáv) a maximális létszám 30 fő körüli. A javaslatok nagyobb komfortos tereket alakítanak ki a várakozók és uszodahasználók kiszolgálására. A kísérők részére 60 cm-re kiemelt panoráma pódiumot alakítunk ki kényelmes ülőhellyel, ahonnan a teljes medencetér jól belátható. A büfé személyzettel működtetett szolgáltatást nyújt az uszoda használóknak és szülőknek egyaránt. A medencetérből nyílóan 4 személyes, 60 0 C-os infra-szauna kabin emeli a csarnoktér színvonalát. Az épület kiszolgáló, bejárati fejrészének kialakításánál a környezetre érzékeny, a hely épített és természeti kultúrájára reagálni képes épület kialakítása a cél. Az osztott, alapvetően a csarnoktömeg szimmetrikus tömegosztásából kialakított fejépület egyes elemei (bejárati előtető és pillérrendszere, oromzat, ablak kialakítás, burkolóanyagok, színek) a hely szellemének megfelelően változtathatók. Cél, hogy azonos műszaki megoldásokkal (szerkezetek, anyagok, részletek), az előre meghatározott alternatív megoldási helyeken kialakított részletképzéssel olyan épületeket alakítsunk ki, melyek magukon hordozzák a korszerű sport-középület jelleget, ugyanakkor reagálva a hely kulturális értékeire egyedi, a helyidentitást éltető hatással legyenek a helyi közösségre. A kiszolgáló terek létesítésénél a költségtakarékosság okán a vízgépészeti teret önálló helyiségként a medence mellett alakítjuk ki, mivel a szükséges belmagasság (3, méter) és a nagymedencénél lényegesen kisebb alapterület igény (87 m) szerkezetileg nem teszi lehetővé a medence alatti elhelyezést. Ugyanakkor a tanmedence alatt, a gépészeti pincével egy alapozási szinten alakíthatók ki a két medence puffer tározói. A kazánház elhelyezését a megközelítés, frisslevegő vétel, tűzvédelmi szabályok és a minél rövidebb füstgázelvezetés okán a földszinten, míg a szellőzőgépek telepítését a padlástérben javasoljuk. A tervezési program tekintettel a létesítmény elsődlegesen közoktatási profiljára, valamint a költségtakarékos megvalósításra és fenntartásra- nem tartalmaz kiegészítő helyiségeket (karbantartói öltöző, orvosi szoba). A befogadott létszámra méretezett vizes helyiségek ( Wc, mosdó, zuhanyzó) száma az OTÉK és a 37/1996. (X.18.) NM rendelet előírásainak megfelel. A létesítésnél a rendelet előírásainak megfelelően a cipős és papucsos forgalmat szétválasztott és kényszerzuhanyon átvezetett. A nyári időszakban -esetlegesen felmerülő- strandként használt nagymedence és gyerek medenceként üzemelő tanmedence terheltsége a szabvány szerint,5 szeres a vízfelületre számítva, azaz 40 fő. Ezt a vendégmennyiséget a néhány nyári hónap kihasználtsága miatt nem érdemes a fejépületben öltözővel és vizes helyiségekkel kiszolgálni. A nyári strand hasznosítás a vízgépészeti rendszerben is többlet beruházással valósítható meg. Lehetséges megoldásnak mutatkozik öltözőkabinok, szabadtéri zuhanyzók és szezonális vizes helyiség kialakítása a szabad területen (melynek nagysága az előírás szerint min. 190 m ). A kiszolgáló építmények ( 5-5 váltókabin, 8 női wc fülke, 3 férfi wc és 6 piszoár, mosdó és 1 szabadtéri, burkolt

3 zuhanyállás, burkolt felületek) jelentős többlet költséget jelentenének. A nyári strandhasználat az öltözők és vizes helyiségek többletberuházásain kívül műszaki (lábmosó medence, kültéri többlet zuhany, burkolt felületek) kertészeti (gyepfelület, növénytelepítés) és felszerelési (játszó és pihenő bútorok) többletfejlesztéseket igényelne A többletek között szerepel a szabadtéri szabadidős tevékenység miatt szükséges környezetvédelmi hatástanulmányok költsége is. Az összes többlet beruházás értéke így helytől és adottságoktól függően- elérheti a MFt-ot, megvalósításuk jelentősen meghosszabbítja a beruházás időtartamát, így műszakilag nem javasolt. 3. MŰSZAKI SZERKEZETEK A műszaki és fenntartási szempontból preferált A+ változat a nagymedence tér feletti fedés fix szerkezetű, hőszigetelt ponyvaszerkezet. Az oldalfalak 6 cm vastag, PUR-hab kitöltésű, acél szerkezetű szendvicspanel szerkezetek, 1,1x3,8 méteres tábla kiosztással. A ragasztott fa tartókon kialakított fogadószerkezethez a panelek szerelhetően, oldható kötésekkel és tömítésekkel csatlakoztathatók. A 7 falpanel elem néhány nap alatt, különösebb speciális szaktudás nélkül fel és leszerelhető, az elemek egymásra fektetve, védőfólia alatt vízszintes felületen (,x3,8x,méter) tárolhatók. A tanmedence feletti, cserepezett tetőfelület terheinek hordására kialakított 16/60 cm keresztmetszetű, alakjával a nyomott szerkezetekhez jobban közelítő ragasztott fatartók a nagymedence térben is kiépülnek, melyek fix kialakítású, hőszigetelt membrán ponyvaszerkezettel fedettek. A tető ponyvaszerkezete és a falpaneleket részben ponyva és bádogozott ereszcsatorna kialakítású, a falakat védő tetőzet választja el egymástól. A szerkezet kialakításánál törekszünk arra, hogy a ponyvaszerkezet hosszútávon (cca.1 év) lecserélhető legyen cserepezett térelhatárolásra. Az íves cserepezett tetőfelület a gyártóval történt egyeztetés alapján- a legegyszerűbb, körszeletvágású hornyolt cseréppel lefedhető, a cserepek rögzítése mellett. A hengerfelület kialakítása a kétállószékes fejépületnél fűrészelt pallókkal, a csarnoktérnél a szelemenekre feszített, 4 réteg 1 -os deszka ráfeszítéssel készül. 4. ALTERNATÍV ENERGIAFORRÁSOK Az épület mellé telepített, saját tartószerkezetű napelem vagy napkollektor rendszer kiépítése lehetséges, önálló pályázati forrásból. A rendszer kiépítési, telepítési költsége mellett a gépészeti rendszerekhez való csatlakozás kiépítése is szükséges. Napkollektor esetében a becsült megtérülési idő év. A nagy vízigényű épület (medence 40-4 m 3 /nap, használati víz 6 m 3 /nap) vízellátása fúrt kútról is kiszolgálható. Ez esetben az ivóvíz minőség biztosítása alapkövetelmény, így fúrt kút esetében számolni kell a vízkezelés (vas, mangán, metán, stb. tartalom kezelése, egyéb vízkezelés) és a létesítés vízjogi és hatósági engedélyeztetés többletköltségeivel és megvalósításának idejével. A szűrőmosásból keletkező napi 40 m 3 mosóvizet a befogadóba való juttatás előtt hőcserélőn átvezetve jelentős energiát lehet visszatáplálni a rendszerbe. a többletberuházás becsült megtérülése 8 év, az éves üzemeltetési megtakarítás cca. 3% lehet.

4 , x 18 =, x 18 =, ,80 kerékpárok 3,, 1, 8,49 előtető 1, , 30 3, 1,75 4,00 1,85 3, 30 3, ,60 1,90 45, ,60 5 1, ,90,55 4,00, , ,55 4,00 4, , ,75 65, , 6,75,90 5, ,85 5 5, 45 4,00 4,00 4,00 4,00 4,00 4,00 4,00 4,00 4,00 4,5, BEEMELŐ NYÍLÁS -3,70 40, GÉPÉSZET 9,1 m 3 PÉNZTÁR IRODA 6,5 m 8 NŐI ÖLTÖZŐ 14,4 m 6 E.T. 4,4 m ÉPÍTETT FEJÉPÜLET ÉPÍTETT TANMEDENCE TÉR MOBIL BONTHATÓ USZODATÉR 9 NŐI ÖLTÖZŐ 14,4 m 1 E. T. 9,8 m +0,60 ELŐCSARNOK 1, 1,0 1,09 49,6 m 6,50 3,75 19 FFI ÖLTÖZŐ 14,3 m 1 MOSDÓ 6,1 m MOSDÓ 7,5 m 17 E.T. 18 5,0 m 3,0 m ZUHANY 16,0 m 0 FFI ÖLTÖZŐ 14,6 m 7 1,7 m 11 ZUHANY,9 m 3 4,8 m 5 4,1 m 30,3 m MK. 5, m 16 MK. 5,9 m 1 6,0 m 13 KÖZL. 7,6 m 5 9 ELŐT. 3,8 m 6 BÜFÉ 5,8 m ÚSZÓM. 31 TAKTÁR,1 m 14 TAK. SZER.,6 m 7 - ZUHANY,9 m 4 KÖZL. 7,8 m 3 ZUH 4,1 m 33 SZAUNA 4,9 m 6,4 m 8 RAKTÁR 4,5 m -0,85-0,85-0, RAK RAK RAK 3,4 m, m 1,9 m -0,80-1,90 48,4 m TANMEDENCE ÚSZÓMEDENCE 570,95 m 0,,40 5,05 5,45 0,40 1,93, ,33 4,00 4,04 4,00 4, , ELŐTÉR 9.8 m - ELŐCSARNOK 49,4 m 3 - PÉNZTÁR IRODA 6,5 m 4 - GÉPÉSZET 9,1 m 5 - MOZG. KORL. VENDÉG 4,1 m 6 - NŐI ELŐTÉR 4,4 m 7 - NŐI ELŐTÉR 1,7 m 8 - NŐI ÖLTÖZŐ 14,4 m 9 - NŐI ÖLTÖZŐ 14,4 m - NŐI MOSDÓ 7,5 m 11 - NŐI ZUHANY,9 m 1 - NŐI (MEDENCETÉR) 6,0 m 13 - NŐI KÖZLEKEDŐ 7,6 m 14 - TAKARÍTÓ SZERTÁR,6 m - MOZG. KORLÁTOZOTT 5, m 16 - MOZG. KORLÁTOZOTT ÖLTÖZŐ 5,9 m 17 - FÉRFI ELŐTÉR 5,0 m 18 - FÉRFI ELŐTÉR 3,0 m 19 - FÉRFI ÖLTÖZŐ 14,3 m 0 - FÉRFI ÖLTÖZŐ 14,6 m 1 - FÉRFI MOSDÓ 6,1 m - FÉRFI ZUHANY 16,8 m 3 - FÉRFI (MEDENCETÉR) 4,8 m 4 - FÉRFI KÖZLEKEDŐ 7,8 m 5 - ÚSZÓMESTERI ÖLTÖZŐ 3,8 m 6 - ÚSZÓMESTERI SZOBA 6,4 m 7 - ÚSZÓMESTERI ZUHANYZÓ,9 m 8 - RAKTÁR (MEDENCETÉR) 4,5 m 9 - BÜFÉ 5,8 m 30 - BÜFÉ,3 m 31 - BÜFÉ RAKTÁR,1 m 3 - SZAUNA 4,9 m 33 - SZAUNA ZUHANYZÓ 4,1 m 34 - HYPO RAKTÁR 3,4 m 35 - PELYHESÍTŐ RAKTÁR, m 36 - SÓSAV RAKTÁR 1,9 m FEJÉPÜLET ÖSSZESEN: 76, m -1,00-1, TANMEDENCE TÉR 60,0 m 40 - ÚSZÓMEDENCE TÉR 599,8 m MEDENCE TÉR ÖSSZESEN: 859,8 m F Ö L D S Z I N T 41 - VÍZGÉPÉSZETI PINCE 88,3 m A+_ T Í P U S A L A P R A J Z M = 1 : 0 0 1, VÍZGÉPÉSZETI PINCE 88,3 m,60,60 P I N C E S Z I N T 30,37 5, ,50 30

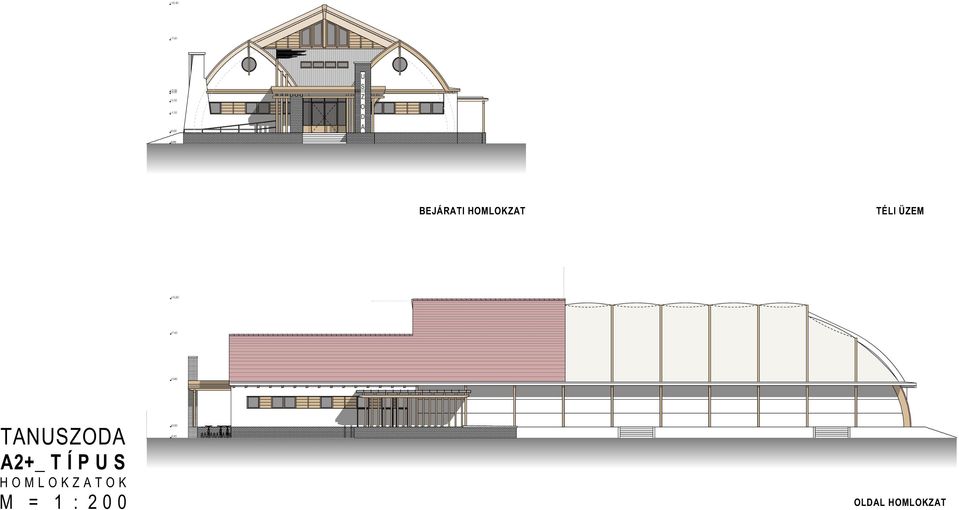

5 előtető +8,59 +6,8 +3,50 +3,5 +,74 +0,60-0,45 büfé galéria ffi öltöző raktár úszómester szauna előtér előcsarnok szauna zuhany női öltöző zuhany tanmedence +3,5 gépészeti búvótér , ,05 4,00 4, , 45 1 mosdó női öltöző női előtér 9,75 3,60 9,75,5 3,14,,80 6,00 3,65 5,00,6 60 nagymedence uszodatér előcsarnok ffi előtér gépészeti búvótér 11,11 +3,5 +3,00 ffi öltöző zuhany +,50 +,50 +9,34 +7,60 R 9,00 +3,41 +3,50 +3,60 +3,40 +3,00 +, R 6,60 3,50-0,45-0,45 1,8-1,00 1,47-1,45 -,05 -,80-3,70 KERESZTMETSZET USZODATÉREN KERESZTÜL KERESZTMETSZET ÖLTÖZŐTÉREN KERESZTÜL A+_ T Í P U S M E T S Z E T E K M = 1 : 0 0 HOSSZMETSZET +0,60-0,80 -,05 -,05
