1 aknarendszerek Több generációra szóló biztonság AWASCHACHT

2 150 A REHAU csatornatechnika Több generációra szóló biztonság

3 Tartalomjegyzék AWASCHACHT A REHAU csatornatechnika AWASCHACHT: AZ ELŐNYÖK ÁTTEKINTÉSE Az awaschacht rendszer ÚJ: AWASCHACHT PP DN Szervizszolgáltatások Szállítási program DN Szállítási program DN Szállítási program DN awaschacht tartozékok BIOFILTERREL egyedi aknák termékváltozatok awaschacht pp DN 400/

4 Alkalmazási terület Általános megnevezés Tisztító- és ellenőrző akna Megnevezés AWASCHACHT PP DN 1000 Általános tulajdonságok Alkalmazására vonatkozó ajánlások Speciális alkalmazások Ábra Névleges átmérő (DN) DN 1000 Járható igen Anyag PP töltőanyagmentes, újrahasznosított anyagok és habosító adalékok hozzáadása nélkül Kivitel (moduláris felépítés/monolitikus felépítés) Moduláris/monolit hegesztett (opcionális) Maximális beépítési mélység (ajánlott 8 m (5 m) Maximális közlekedési terhelés SLW 60 (F900) méretig Felúszás elleni biztonság (megengedett talajvízszint a cső alsó pontja fölött) 5 m Csőcsatlakozások (tokos/hegeszthető) Tokos csatlakozás/hegesztett kötés Ráépített alkatrészek tömítettsége (csőcsatlakozás) 0,8 bar (2,4 bar) Minimális beépítési mélység (D400 betonöntvény) 1,25 m / 0,79 m (beton fedőlemezzel) Csatorna kezdő aknája 0 Ellenőrző akna (pl. a csatorna állapotfelméréséhez) - Bekötőakna 0 Belvárosi alkalmazás helyszűke esetén 0 Búvóakna tényleges leszálláshoz + Irányváltó akna DN folyásfenékkel + Felújítás nyitott építési móddal ++ Búvóakna normál gyakoriságú bejáráshoz ++ Irányváltó akna DN folyásfenékkel ++ Akna (több) oldalsó beömléssel ++ Gravitációs vízelvezetés (csatornaakna) igen Szennyvíz nyomóvezeték (szivattyúakna) igen Szennyvíz nyomóvezeték (nyomáscsökkentő akna) igen Meredek szakaszokról történő vízelvezetés (energiatörő akna) igen, DN befolyó/lefolyó Ikerakna (SW/RW egy aknában) igen Visszatorlódás ellen védett akna igen Öblítőakna (önálló csatornaöblítő) igen Vízóra akna igen DN 1200/1500 aknafenekek nagyobb csőméretekhez igen Szabványok/engedélyek DIBT-engedély Z Külső felügyelet MFPA Weimar Teljesített vonatkozó szabványok DIN EN , DIN EN 476 További teszteredmények/szakvélemény Egyenes átfolyás DN Folyásfenék/ csőcsatlakozás Anyagtulajdonságok Előnyök/ügyfél haszna 152 Íves folyásfenék DN (DN 400: max. 45, DN 500 max. 30 ) Oldalsó beömlések DN Flexibilis csatlakozások (± 7,5 ) DN Vegyi ellenálló-képesség ph 1 13 Hőállóság -20 C-tól rövid ideig akár 90 C-ig is Újrahasznosítható igen idegen vízzel szemben tömített és biztonságos stabil és terhelhető nagy közlekedési terhelések alatt (SLW 60-ig) magas talajvízszintnél is felúszásbiztos a tanúsított, 100 éves élettartam garantálja a megtérülést 1A fröccsöntött minőség polipropilénből akna rugalmas építőkockaelv szerint, beépített létrával könnyen karbantartható aknakoncepció minden alkalmazási esetre

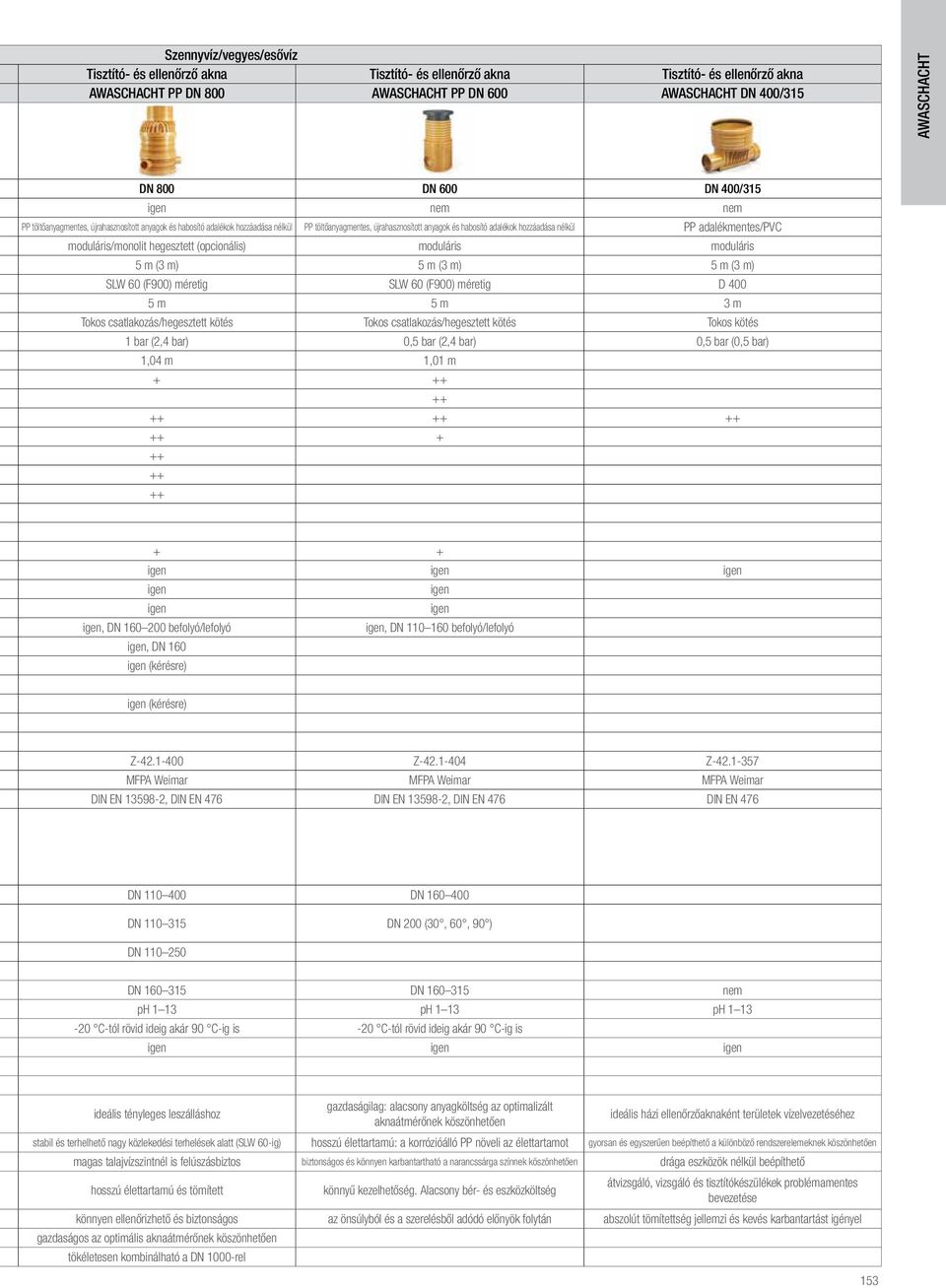

5 Szennyvíz/vegyes/esővíz Tisztító- és ellenőrző akna Tisztító- és ellenőrző akna Tisztító- és ellenőrző akna AWASCHACHT PP DN 800 AWASCHACHT PP DN 600 AWASCHACHT DN 400/315 AWASCHACHT DN 800 DN 600 DN 400/315 igen nem nem PP töltőanyagmentes, újrahasznosított anyagok és habosító adalékok hozzáadása nélkül PP töltőanyagmentes, újrahasznosított anyagok és habosító adalékok hozzáadása nélkül PP adalékmentes/pvc moduláris/monolit hegesztett (opcionális) moduláris moduláris 5 m (3 m) 5 m (3 m) 5 m (3 m) SLW 60 (F900) méretig SLW 60 (F900) méretig D m 5 m 3 m Tokos csatlakozás/hegesztett kötés Tokos csatlakozás/hegesztett kötés Tokos kötés 1 bar (2,4 bar) 0,5 bar (2,4 bar) 0,5 bar (0,5 bar) 1,04 m 1,01 m igen igen igen igen igen igen igen igen, DN befolyó/lefolyó igen, DN befolyó/lefolyó igen, DN 160 igen (kérésre) igen (kérésre) Z Z Z MFPA Weimar MFPA Weimar MFPA Weimar DIN EN , DIN EN 476 DIN EN , DIN EN 476 DIN EN 476 DN DN DN DN 200 (30, 60, 90 ) DN DN DN nem ph 1 13 ph 1 13 ph C-tól rövid ideig akár 90 C-ig is -20 C-tól rövid ideig akár 90 C-ig is igen igen igen ideális tényleges leszálláshoz gazdaságilag: alacsony anyagköltség az optimalizált aknaátmérőnek köszönhetően ideális házi ellenőrzőaknaként területek vízelvezetéséhez stabil és terhelhető nagy közlekedési terhelések alatt (SLW 60-ig) hosszú élettartamú: a korrózióálló PP növeli az élettartamot gyorsan és egyszerűen beépíthető a különböző rendszerelemeknek köszönhetően magas talajvízszintnél is felúszásbiztos biztonságos és könnyen karbantartható a narancssárga színnek köszönhetően drága eszközök nélkül beépíthető hosszú élettartamú és tömített könnyű kezelhetőség. Alacsony bér- és eszközköltség átvizsgáló, vizsgáló és tisztítókészülékek problémamentes bevezetése könnyen ellenőrizhető és biztonságos az önsúlyból és a szerelésből adódó előnyök folytán abszolút tömítettség jellemzi és kevés karbantartást igényel gazdaságos az optimális aknaátmérőnek köszönhetően tökéletesen kombinálható a DN 1000-rel 153

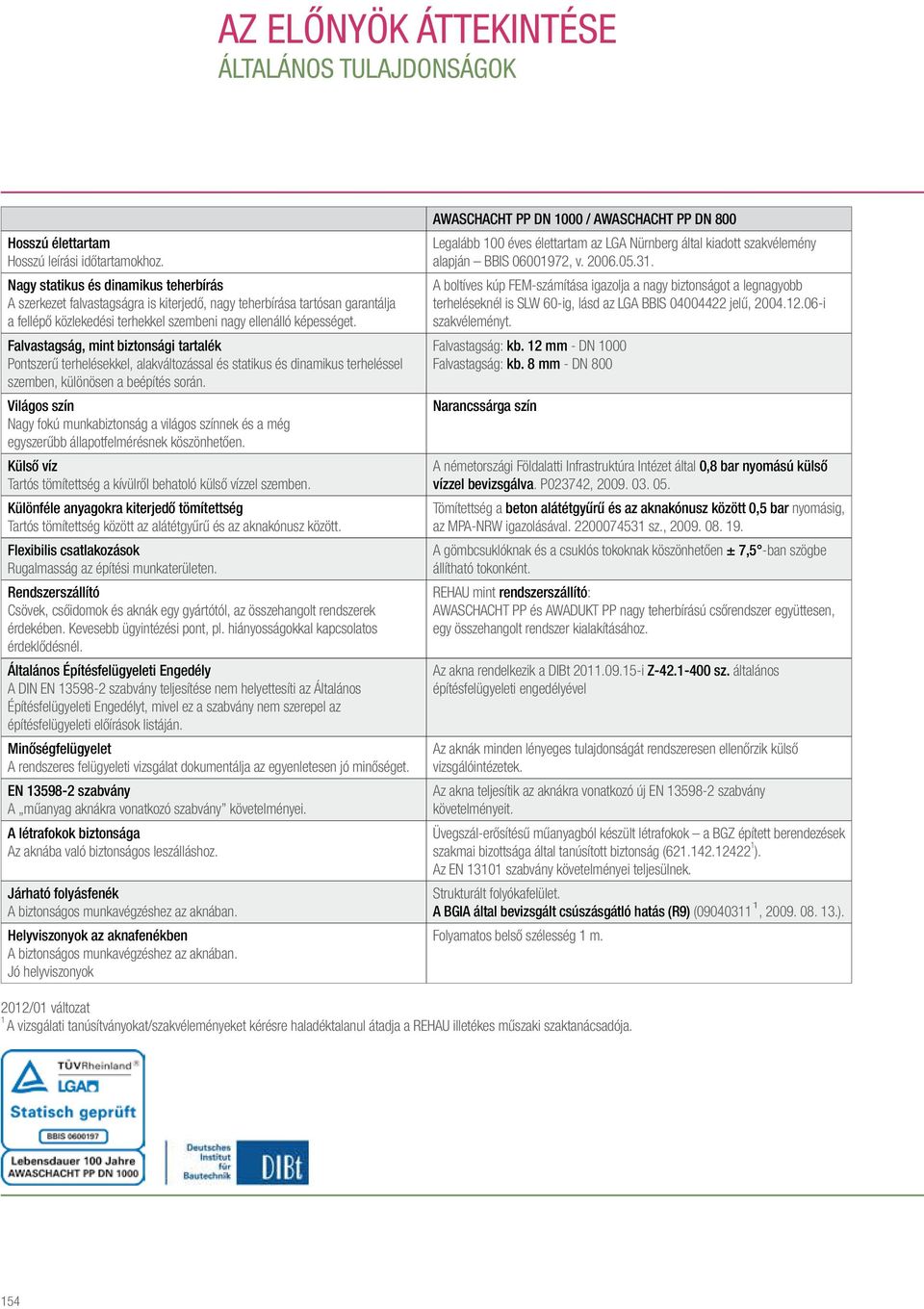

6 Az előnyök áttekintése Általános tulajdonságok Hosszú élettartam Hosszú leírási időtartamokhoz. Nagy statikus és dinamikus teherbírás A szerkezet falvastagságra is kiterjedő, nagy teherbírása tartósan garantálja a fellépő közlekedési terhekkel szembeni nagy ellenálló képességet. Falvastagság, mint biztonsági tartalék Pontszerű terhelésekkel, alakváltozással és statikus és dinamikus terheléssel szemben, különösen a beépítés során. Világos szín Nagy fokú munkabiztonság a világos színnek és a még egyszerűbb állapotfelmérésnek köszönhetően. Külső víz Tartós tömítettség a kívülről behatoló külső vízzel szemben. Különféle anyagokra kiterjedő tömítettség Tartós tömítettség között az alátétgyűrű és az aknakónusz között. Flexibilis csatlakozások Rugalmasság az építési munkaterületen. Rendszerszállító Csövek, csőidomok és aknák egy gyártótól, az összehangolt rendszerek érdekében. Kevesebb ügyintézési pont, pl. hiányosságokkal kapcsolatos érdeklődésnél. Általános Építésfelügyeleti Engedély A DIN EN szabvány teljesítése nem helyettesíti az Általános Építésfelügyeleti Engedélyt, mivel ez a szabvány nem szerepel az építésfelügyeleti előírások listáján. Minőségfelügyelet A rendszeres felügyeleti vizsgálat dokumentálja az egyenletesen jó minőséget. EN szabvány A műanyag aknákra vonatkozó szabvány követelményei. A létrafokok biztonsága Az aknába való biztonságos leszálláshoz. Járható folyásfenék A biztonságos munkavégzéshez az aknában. Helyviszonyok az aknafenékben A biztonságos munkavégzéshez az aknában. Jó helyviszonyok AWASCHACHT PP DN 1000 / AWASCHACHT PP DN 800 Legalább 100 éves élettartam az LGA Nürnberg által kiadott szakvélemény alapján BBIS , v A boltíves kúp FEM-számítása igazolja a nagy biztonságot a legnagyobb terheléseknél is SLW 60-ig, lásd az LGA BBIS jelű, i szakvéleményt. Falvastagság: kb. 12 mm - DN 1000 Falvastagság: kb. 8 mm - DN 800 Narancssárga szín A németországi Földalatti Infrastruktúra Intézet által 0,8 bar nyomású külső vízzel bevizsgálva. P023742, Tömítettség a beton alátétgyűrű és az aknakónusz között 0,5 bar nyomásig, az MPA-NRW igazolásával sz., A gömbcsuklóknak és a csuklós tokoknak köszönhetően ± 7,5 -ban szögbe állítható tokonként. REHAU mint rendszerszállító: AWASCHACHT PP és AWADUKT PP nagy teherbírású csőrendszer együttesen, egy összehangolt rendszer kialakításához. Az akna rendelkezik a DIBt i Z sz. általános építésfelügyeleti engedélyével Az aknák minden lényeges tulajdonságát rendszeresen ellenőrzik külső vizsgálóintézetek. Az akna teljesítik az aknákra vonatkozó új EN szabvány követelményeit. Üvegszál-erősítésű műanyagból készült létrafokok a BGZ épített berendezések szakmai bizottsága által tanúsított biztonság ( ). Az EN szabvány követelményei teljesülnek. Strukturált folyókafelület. A BGIA által bevizsgált csúszásgátló hatás (R9) ( , ). Folyamatos belső szélesség 1 m. 2012/01 változat 1 A vizsgálati tanúsítványokat/szakvéleményeket kérésre haladéktalanul átadja a REHAU illetékes műszaki szaktanácsadója. 154

7 AWASCHACHT Igényekhez igazodó! A csatornahálózatban nem kell minden aknának 1000-esnek lennie! Alakítsa ki csatornaaknáit az igényeknek megfelelően és költséghatékonyan, ugyanakkor több generáció biztonságát figyelembe véve! A REHAU 600-as, 800-as és 1000-es névleges átmérőjű aknáiból álló program lehetővé teszi az igényekhez igazodó csatornarendszer kialakítását. Megbízható szigetelés a tehermentesített elemtömítésnek köszönhetően Eddigi aknatervezés (pl. beton): 21 x DN 1000 Az AWASCHACHT forgalmazott változataiból igény szerinti csatornarendszer alakítható ki. Merevítőbordák horgonyozzák le az aknát a talajban Stabilitás FEM-számítással igazolva Igény szerinti aknatervezés az AWASCHACHT családdal: 7 x DN 1000, 7 x DN 800, 7 x DN 600 Stabil boltíves kúp, amely akár 60 SLW-ig terjedő közlekedési terhelésnek képes ellenállni 155

8 Az awaschacht rendszer Szakítás az előítéletekkel Befektetés a jövőbe A REHAU műanyag aknák nem csak meglehetősen stabilak, hanem felúszásmentesek is. Az aknakónusz függőleges merevítő bordái a boltozatszerkezetben és a tömör falú felépítés egy, akár 4 tonnás kerékterhelésig terjedő (SLW 12) közvetlen terhelést tesznek lehetővé. A 10 tonnás kerékterhelésig (SLW 60) terjedő közlekedési terheléseket egy alátétgyűrűn keresztül a földbe vezetik el. Az aknafedél tehát úszó alátámasztású, vagyis süllyedési tulajdonságai megegyeznek az útépítményével, így az aknafedél nem fog megsülylyedni vagy kilógni. A terhelhetőséget a nürnbergi tartományi ipari intézet (LGA) átfogó végeselem-számításokkal (FEM) igazolta. Az akna 5 m mélységig építhető be. A merevítő bordák és a környező talaj egymásba kapaszkodásának köszönhetően az AWASCHACHT biztosan áll a földben. Szükség esetén további, a felúszás elleni biztonságot szolgáló intézkedéseket is tudunk kínálni. 5 m-nél nagyobb beépítési mélységek megrendelésre. 156

9 AWASCHACHT A REHAU műanyag aknák (szinte) örökké tartanak. Legalábbis 100 évig, és ezzel hosszabb ideig, mint számos betonakna. Az 1000-es, 800-as és 600-as átmérő kombinálásával jövőbiztos aknarendszer alakítható ki! A következő ábrán látható az igényekhez igazodóan kialakított aknarendszer átlagos költségének alakulása és az elérhető megtakarítás: A beszerzési és a beépítési költséget tekintve az AWASCHACHT rendszer messze felülmúlja a betonból készült hagyományos megoldásokat a hosszú élettartam és a karbantartási költség terén. A csatornarendszerbe történő beruházás egyben befektetés a jövőbe ezért már a tervezéskor a jövőbeni költségekhez és a megbízó számára elérhető megtakarításhoz kell igazodni. A pozitív ökológiai szempontok pedig amúgy is megfizethetetlenek. Költségek Kosten Beépítési Einbaukosten költségek Anyagköltségek Materialkosten Akna átlagos költsége (beépítéssel együtt) a Durchschnittlicher Preis DN (inkl es Einbau) eines / Schachts DN 800-as im / System DN 1000 / DN 800 / DN 600 DN 600-as rendszerben Beton DN 1000 AWASCHACHT DN 1000 AWASCHACHT DN 800 AWASCHACHT DN 600 Kosten [ ] Reparatur Renovierung Erneuerung

10 ÚJ: AWASCHACHT PP DN 800 ALAPKIVITELŰ BÚVÓAKNA Bevált REHAU minőség új köntösben Kibővült az AWASCHACHT család Az új AWASCHACHT PP DN 800 tartja, amit ígér! A korszerű gyártási eljárásnak köszönhetően a DN 800 mércét állít fel a gazdaságosság terén már kezdettől fogva. Az AWASCHACHT PP DN 800 beszerzési és beépítési költsége egy szinten van a hagyományos anyagokéval, mint például a beton. Az új AWASCHACHT alapanyaga és szerkezete a nagy példaképet követi. --A termelésben csak kiváló minőségű polipropilén jöhet szóba alapanyagként természetesen töltőanyagok nélkül --A stabil szerkezet már eddig is sok éven át bizonyította hatékonyságát a gyakorlatban az AWASCHACHT PP DN 1000 esetében Az új kompakt kategória Az AWASCHACHT PP DN 800 búvóakna valóban felülmúlja a mai követelményeket. Ezzel tökéletesen kiegészíti az 1000-es aknát! Az új AWASCHACHT PP DN 800 egyedi előnyei különösen jól megmutatkoznak olyan projekteknél, ahol: --A szűk költségvetés ellenére igény van a kiváló minőségű megoldásokra --Belvárosi környezetben a helytakarékos építési mód nem mehet a funkció rovására --Ahol a csatornarendszer tisztítását és ellenőrzését elsősorban korszerű eszközökkel végzik, ugyanakkor lehetővé kell tenni az aknába történő leszállást 158

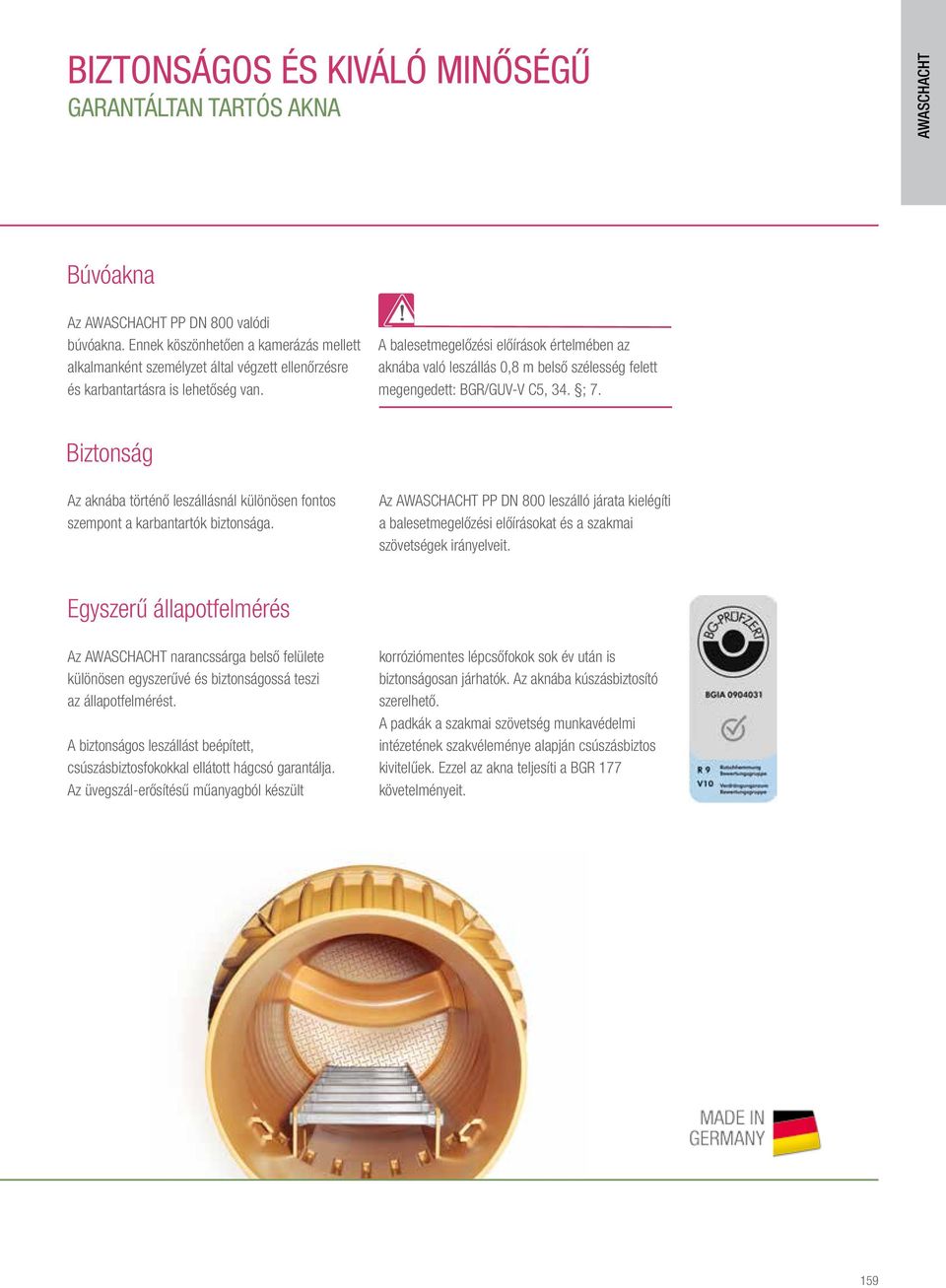

11 BIZTONSÁGOS és KIVÁLÓ MINŐSÉGŰ GARANTÁLTAN TARTÓS AKNA AWASCHACHT Búvóakna Az AWASCHACHT PP DN 800 valódi búvóakna. Ennek köszönhetően a kamerázás mellett alkalmanként személyzet által végzett ellenőrzésre és karbantartásra is lehetőség van. A balesetmegelőzési előírások értelmében az aknába való leszállás 0,8 m belső szélesség felett megengedett: BGR/GUV-V C5, 34. ; 7. Biztonság Az aknába történő leszállásnál különösen fontos szempont a karbantartók biztonsága. Az AWASCHACHT PP DN 800 leszálló járata kielégíti a balesetmegelőzési előírásokat és a szakmai szövetségek irányelveit. Egyszerű állapotfelmérés Az AWASCHACHT narancssárga belső felülete különösen egyszerűvé és biztonságossá teszi az állapotfelmérést. A biztonságos leszállást beépített, csúszásbiztosfokokkal ellátott hágcsó garantálja. Az üvegszál-erősítésű műanyagból készült korróziómentes lépcsőfokok sok év után is biztonságosan járhatók. Az aknába kúszásbiztosító szerelhető. A padkák a szakmai szövetség munkavédelmi intézetének szakvéleménye alapján csúszásbiztos kivitelűek. Ezzel az akna teljesíti a BGR 177 követelményeit. 159

12 AWASCHACHT PP DN 600/400/315 Az előnyök áttekintése Tulajdonságok: Előnyök: Kiváló minőségű anyag Gazdaságos --100% polipropilén (aknafenekek) töltőanyagok --Nincsenek felújítási költségek nélkül --Kevés karbantartást igényel --Vegyi anyagoknak ellenálló ph 1 13 között --Az optimalizált DN 400 névleges aknaátmérővel --Hőálló -20 C és rövid ideig 90 C között csökken az anyagköltség --Korróziómentes és hosszú élettartamú --Alacsony bér- és eszközköltség az önsúlyból és --Ökológiailag teljesen ártalmatlan a szerelésből adódó előnyök folytán --Kevesebb földmunka a kevesebb földkiemelési Termék igénynek köszönhetően --Hosszú élettartamú: Korrózióálló polipropilén alapanyag növeli az élettartamot és óvja Szerviz a környezetet --Helyi jelenlét és műszaki szakértelem --Egyszerű: A csekély önsúlynak köszönhetően --Tervezési szolgáltatások, építkezésen nyújtott egyszerű és gyors dúcolás. A talpfelület megkönnyíti támogatás és objektumtámogatás a beállítást és a környező ágyazat tömörítését --Csatornahálózat-tervező szoftver hidraulikai --Rugalmas: Az építőkockaelv biztosítja a könnyű számítással és hosszmetszetek készítésével kezelhetőséget az építési munkaterületen és az igényhez való igazodást csaknem minden helyzetben az építési munkaterületen --Környezetbarát termék, újrahasznosítható Tartósság --Tömített: Tehermentesített tömítés (DN 600) védett --Energetikailag jóval környezetkímélőbb termékéletciklus, mint hagyományos beton és kőagyag helyen az aknamagasító hornyában. Fixen beépített tömítés a csatlakozó területén alapanyag esetén --Változatos: Csatlakozás minden DN Minőségi és márkás termék átmérőjű, sima falú, szabványos műanyag csatornacsőhöz. A15 D 400 aknafedelek teleszkópos, öntöttvas vagy műanyag aknafedélként (DN 400/315) --Könnyen ellenőrizhető: Világos, ellenőrzést megkönnyítő narancssárga szín Független vizsgálat --A DIBt Z (DN 600) és Z (DN 400/315) sz. építésfelügyeleti engedélyével 160

13 AWASCHACHT Felhasználási területek: AWASCHACHT PP DN Tisztító-, ellenőrző- és átadóakna --Magán- vagy kommunális területek vízelvezetéséhez --Udvarok, parkolók vagy sétáló övezetek víztelenítése A korszerű tisztító és ellenőrző berendezések akár 100 méteres vagy nagyobb csatornahosszal is megbirkóznak. Ezért már nem szükséges, hogy minden aknába le lehessen ereszkedni. AWASCHACHT PP DN 400/315 --Tisztító-, ellenőrző- és átadóakna --Magán- vagy kommunális területek vízelvezetéséhez --Udvarok, parkolók vagy sétáló övezetek víztelenítése 161

14 Szervizszolgáltatások AWASCHACHT rendszerekhez Csatornahálózat-tervező szoftver A REHAU számára kifejlesztett szoftver lehetővé teszi gravitációs szennyvízcsatorna rendszerek tervezését, hidraulikai kalkulációk elvégzését, egészen a helyszínrajzok és hosszmetszetek elkészítéséig. Gazdaságossági számítások A tartósság megtérül. Megmutatjuk, hogyan. A LAWA/DWA előírások szerinti dinamikus költség-összehasonlító kalkulációval segítünk meghozni a helyes döntést. Felhajtóerő-számítás A REHAU AWASCHACHT PP DN 1000 aknarendszere védett a felúszással szemben. Ügyfeleink speciális projektjeihez dokumentálni tudjuk a felúszás elleni védettséget. Menjen biztosra. CAD tervezés támogatása A tervezési vagy kivitelezési munkaszakaszhoz: a mindenkori alkalmazási esethez tervezzük az aknákat. Ellenőrzés céljából minden akna rajzát biztosítjuk a kivitelezéshez. Betanítás az építkezés helyén Felkeressük az építkezést, és szakavatott felvilágosítást nyújtunk termékeinkről Önnek és kollégáinak. Műszaki támogatás Tanácsokkal segítünk személyesen, telefonon, és a helyszínen. Egyeztessen időpontot műszaki szakemberünkkel, aki segít megoldani a projektben rejlő kihívást. Aknastatika A REHAU AWASCHACHT aknarendszere SLW 60-ig állja a terhelést. Vállaljuk statikai számítás készítését a mindenkori alkalmazási esetre ingyenesen. Biztos, ami biztos. 10 év garancia Vállaljuk a felelősséget termékmegoldásainkért. Ezért a törvény által előírtnál jóval hosszabb garanciát nyújtunk. 10 év garancia a beépítés és az eltávolítás költségét is beleértve a REHAU garancialevél szerint. Minőségbiztosítás vállalati és külső ellenőrzéssel Csatornaprogramunkat független vizsgálóintézetekkel rendszeresen bevizsgáltatjuk és ellenőriztetjük. 162

15 AWASCHACHT NET-SAN: REHAU csatornatervező-szoftver Mire használható a Net-san? --Gravitációs szennyvízcsatorna-rendszerek tervezése --Hidraulikai számítások végrehajtása --Térképek beolvasása, méretre szabása és összeillesztése --Helyszínrajzok és hosszmetszetek készítése --Anyagjegyzékek kiadása Előnyök az Ön számára: --Egyszerűen kezelhető --Kedvező áron beszerezhető --Ingyenes oktatás, frissítések és szerviz forródrót Felhajtóerő-számítás Mire képes a kalkulációs program? --Az AWASCHACHT PP DN 1000 felúszás elleni védelmének kiszámítása --Talajsúrlódás figyelembe vétele változó súrlódási szögekkel --Egyedi számítás az egyes aknaépítményekhez, objektumra vonatkoztatva Előnyök az Ön számára: --A REHAU igazolása arról, hogy a kiválasztott aknarendszer stabil és megfelel használati célra -- Mintakalkuláció helyett objektumra vonatkoztatott számítás a ténylegesen beépített aknákról --Töltse ki az objektumra vonatkozó kérdőívet és egyszerűen küldje el faxon vagy ben Aknastatika Mire képes a kalkulációs program? --Az AWASCHACHT PP DN 1000 statikai kiszámítása az ATV-DVWK A127 szerint --Eltérő talajviszonyok, beépítési helyzetek és terhelési esetek figyelembe vétele --Alakváltozási tulajdonságok meghatározása Előnyök az Ön számára: --A REHAU igazolása arról, hogy a kiválasztott aknarendszer a beépítés és a használat során megfelel a helyi viszonyoknak --Részletes, visszaellenőrizhető számítások --Töltse ki az objektumra vonatkozó kérdőívet és egyszerűen küldje el faxon vagy ben h w h 3 h 1 h 4 h 2 163

16 objektumkérdőív Típus: AWASCHACHT PP DN 1000 csatornaakna AWASCHACHT PP DN 800 DN 1000 DN 800 Árajánlatkérés Megrendelés Építkezés megnevezése: Aknaszám: A kivitelezés tervezett időpontja: Tervrajz elkészítésének határideje: Aknafedél* (osztály/típus): (Ha nincs megadva, akkor D400 oszt. BEGU fedél kerül feltételezésre) Alátétgyűrű választása: Polimer alátétgyűrű Beton alátétgyűrű Beépítési mélység: mm (GOK-tól indulva az akna közepén futó folyóka fenekéig) Talajvízszint (GW): mm (GOK-tól mérve) talajvízszint beépítési mélység Szög [ ] (a kifolyástól mérve) (gon esetén kérjük megadni) Csatlakozó DN/OD Csatlakozó anyaga: Külső bukó Beömlés magassága a fő folyóka alsó pontja fölött *) Folyóka lejtése Csatlakozócsonk lejtése mm mm % % A folyásfenék/aknafolyóka alatt Kimenet 0 szabványos 0, ill. 1%**) (minden bemenet) 1. bemenet *) egyedi 2. bemenet *) egyedi 3. bemenet *) egyedi 90 / 100 gon 180 / 200 gon 270 / 300 gon A folyásfenék alatt 1. plusz bemenet a padka felett 2. plusz bemenet a padka felett 3. plusz bemenet a padka felett Figyelmeztetés: Technikailag indokolt esetben az aknafenék DN 1200, ill. DN 1500 névleges átmérővel is előállítható. Pl. nagy átmérőjű folyóka, sok csatlakozás esetén. Lásd a termékkatalógust. *) Legalább 15 mm, ha a bemenet DN/OD mérete kisebb, mint a fő folyókáé (kimeneté) **) 0% egyenes átömlésnél; 1% sarkos átömlésnél; a változtatások jogát fenntartjuk; lásd a projektspecifikus aknarajzot. igen nem igen nem igen nem Megjegyzések: 0 / 0 gon kifolyó nyílás Cég: Utca: Irányítószám/hely: Tel.: Fax: Küldje el az objektumkérdőívet faxon, az illetékes értékesítési irodának. Bélyegző Dátum, ügyfél aláírása (Online ügyintézésnél bélyegző + aláírás nélkül) 164

17 Az AWASCHACHT PP DN 1000 beépítési mátrixa Beépítési mélység szerint szükséges aknagyűrűk (terepszint-folyókafenék) Akna aknakónusszal és beton alátétgyűrűvel AWASCHACHT Aknafedél Aknagyűrűk Fenékmélység * -tól -ig Beton alátétgyűrű (N = 7 cm) + kiegyenlítő habarcs (h = 1 cm) + betonöntvény aknafedél (h = 16 cm) Gyűrű, 250-es Gyűrű, 500-as Gyűrű, 750-es Gyűrű, 1000-es Aknafenék hasznos magasság 435 mm Aknafenék 935 mm hasznos magassága 685 mm-re levágva Aknafenék hasznos magasság 935 mm Akna aknakónusz nélkül beton fedőlemezzel Aknafedél Aknagyűrűk Fenékmélység * -tól -ig Beton fedőlemez (N = 18 cm) + kiegyenlítő gyűrűk/-habarcs (1 cm 13 cm) + betonöntvény aknafedél (h = 16 cm) Gyűrű, 250-es Gyűrű, 500-as Gyűrű, 750-es Gyűrű, 1000-es Aknafenék hasznos magasság 435 mm Aknafenék 935 mm hasznos magassága 560 mm-re levágva Aknafenék 935 mm hasznos magassága 685 mm-re levágva Aknafenék 935 mm hasznos magassága 810 mm-re levágva ** ** ** ** ** ** * Az aknafedél felső peremétől a folyóka fenekéig mérve az akna közepén; a magasság igazítása az aknakónusz méretre vágásával; lásd a beton alátétgyűrűre vonatkozó beépítési útmutatót. ** Az aknagyűrűt szükség esetén a helyszínen 125 mm-rel rövidebbre kell vágni. Lásd a beton aknafedélre vonatkozó beépítési útmutatót. 165

18 Az awaschacht pp DN 1000 és 800 beépítési mátrixa Egyszerűen az igényekhez igazítható Az awaschacht pp DN 800 beépítési mátrixa Keretfeltételek: Aknakónusz (N = mm), beton alátétgyűrű 50 mm átfedéssel (N = 70 mm), betonöntvény aknafedél D 400 (N = 160 mm), habarcshézag (N = 10 mm) GD, RML 0%-os lejtés GD, RML 0%-os lejtés GD, RML 0%-os lejtés GD, RML 0%-os lejtés Normál 1 2%-os lejtés Normál 1 2%-os lejtés DN 160 DN 200 DN 250 DN 315 DN 160/200 DN 250/315 Hasznos magasság Hasznos magasság Hasznos magasság Hasznos magasság Hasznos magasság Hasznos magasság Fenékmélység* Fenékmélység* Fenékmélység* Fenékmélység* Fenékmélység* Fenékmélység* Min. Max. Min. Max. Min. Max. Min. Max. Min. Max. Min. Max *Az aknafedél felső peremétől a folyóka fenekéig mérve az akna közepén; a magasság igazítása az aknakónusz méretre vágásával;lásd a beton alátétgyűrűre vonatkozó beépítési útmutatót. 166

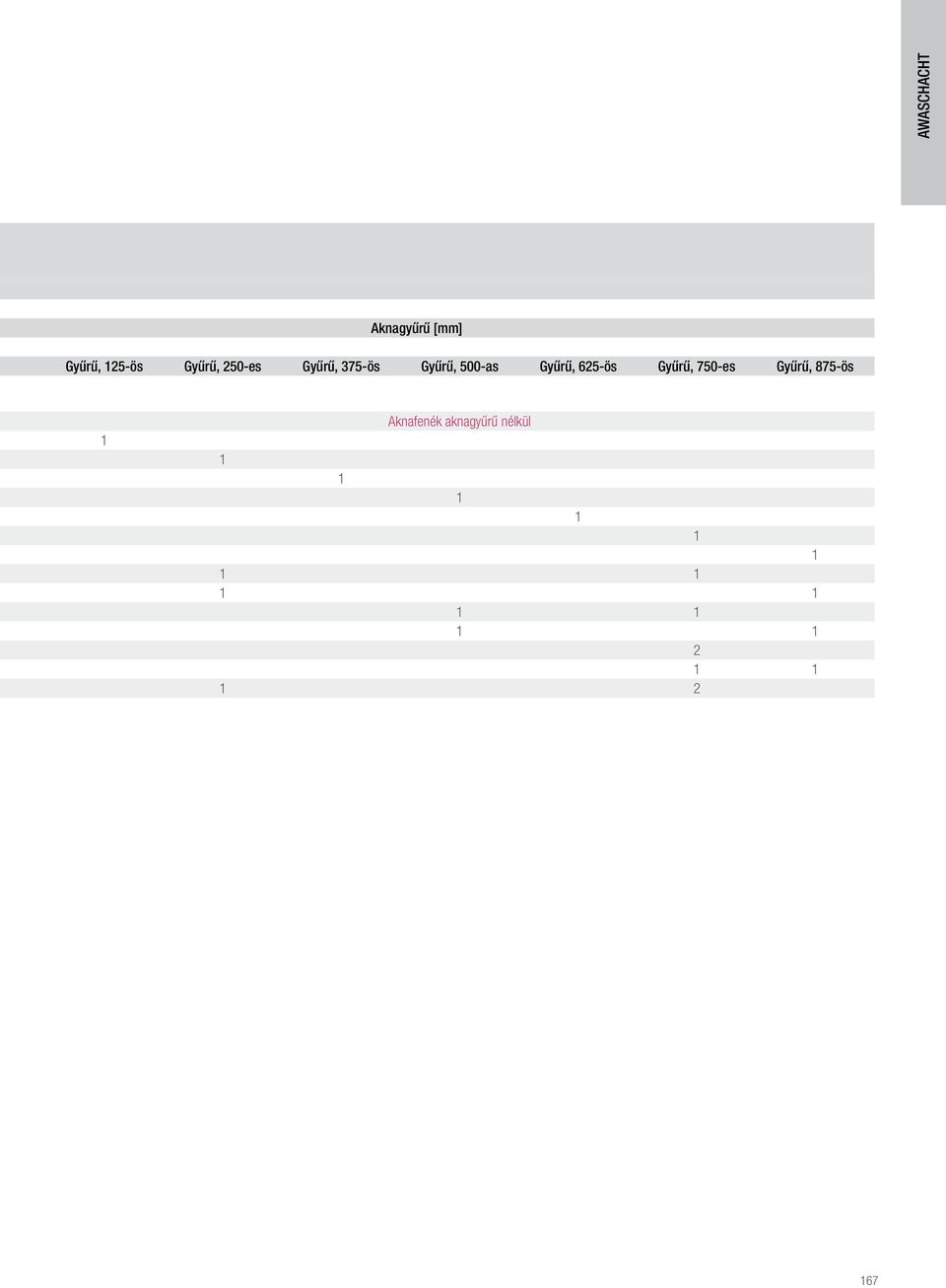

19 AWASCHACHT Aknagyűrű Gyűrű, 125-ös Gyűrű, 250-es Gyűrű, 375-ös Gyűrű, 500-as Gyűrű, 625-ös Gyűrű, 750-es Gyűrű, 875-ös 1 Aknafenék aknagyűrű nélkül

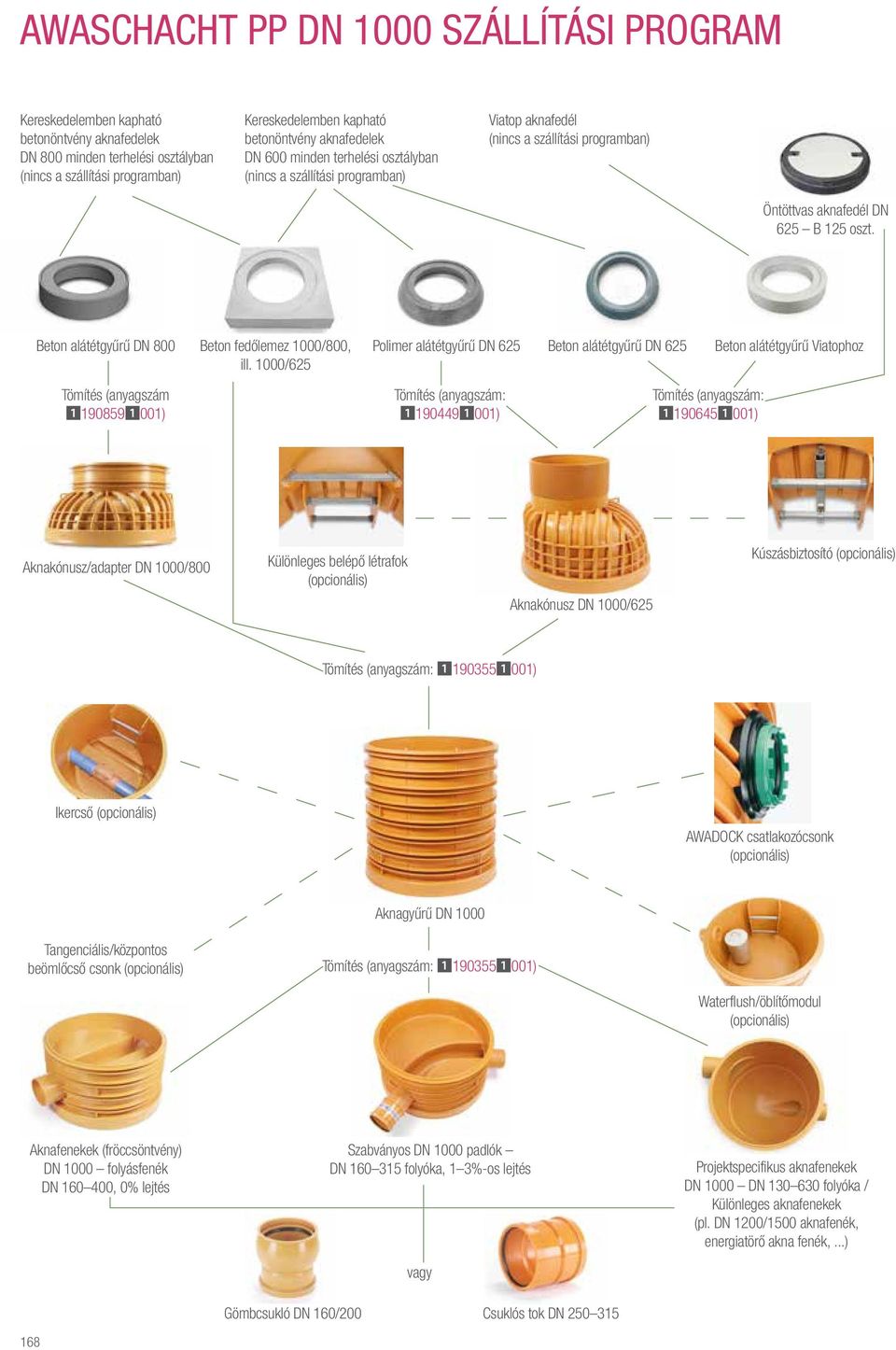

20 AWASCHACHT PP DN 1000 SZÁLLÍTÁSI PROGRAM Kereskedelemben kapható betonöntvény aknafedelek DN 800 minden terhelési osztályban (nincs a szállítási programban) Kereskedelemben kapható betonöntvény aknafedelek DN 600 minden terhelési osztályban (nincs a szállítási programban) Viatop aknafedél (nincs a szállítási programban) Öntöttvas aknafedél DN 625 B 125 oszt. Beton alátétgyűrű DN 800 Beton fedőlemez 1000/800, ill. 1000/625 Polimer alátétgyűrű DN 625 Beton alátétgyűrű DN 625 Beton alátétgyűrű Viatophoz Tömítés (anyagszám ) Tömítés (anyagszám: ) Tömítés (anyagszám: ) Aknakónusz/adapter DN 1000/800 Különleges belépő létrafok (opcionális) Aknakónusz DN 1000/625 Kúszásbiztosító (opcionális) Tömítés (anyagszám: ) Ikercső (opcionális) AWADOCK csatlakozócsonk (opcionális) Aknagyűrű DN 1000 Tangenciális/központos beömlőcső csonk (opcionális) Tömítés (anyagszám: ) Waterflush/öblítőmodul (opcionális) Aknafenekek (fröccsöntvény) DN 1000 folyásfenék DN , 0% lejtés Szabványos DN 1000 padlók DN folyóka, 1 3%-os lejtés vagy Projektspecifikus aknafenekek DN 1000 DN folyóka / Különleges aknafenekek (pl. DN 1200/1500 aknafenék, energiatörő akna fenék,...) 168 Gömbcsukló DN 160/200 Csuklós tok DN

21 AWASCHACHT PP DN 1000 szabványos aknafenék sík felállító felülettel; EPDM tömítőgyűrűvel (Safety-Lock); fröccsöntött kivitel; gömbcsukló/csuklós tok opcionálisan 0%-os lejtés Alapanyag: RAU-PP 2300 AWASCHACHT Folyásfenék alakja Lehajlás DN befolyó/lefolyó DN 160 DN 200 DN 250 DN 315 DN (GD) élletöréses csővég Anyagszám élletöréses csővég Anyagszám élletöréses csővég Anyagszám élletöréses csővég Anyagszám tok Anyagszám RML 90 tok Anyagszám RM balos 270 tok Anyagszám ML jobbos 90 tok Anyagszám RL középső tok Anyagszám Hasznos magasság N < mm --> Magasság H < mm --> 169

22 AWASCHACHT PP DN 1000 szabványos aknafenék sík felállító felülettel; fixen behelyezett EPDM-tömítőgyűrűs (Safety- Lock) csuklós beömlésekkel, melyek +/-7,5 -kal vízszintesen vagy függőlegesen fokozatmentesen szögbe állíthatók; élletöréses csővéges hegesztett változat, Lefolyó élletöréses csővégként, változó lejtéssel 1 3% között, előállítható, standard 1% Alapanyag: RAU-PP 2300 Példa: szabványos aknafenék Szabványos aknafenék PP DN 1000 lejtés 1 3% DN befolyó/lefolyó Lehajlás 180 (anyagszám +1001) DN 160 DN 200 DN 250 DN 315 Anyagszám Anyagszám Anyagszám Anyagszám 435 mm hasznos magasság < 1496 mm aknamagasságnál Anyagszám mm hasznos magasság 1496 mm aknamagasságnál Anyagszám (anyagszám +1001) 195 (anyagszám +1100) 150 (anyagszám +1001) 210 (anyagszám +1100) 135 (anyagszám +1001) 225 (anyagszám +1100) 120 (anyagszám +1001) 240 (anyagszám +1100) 105 (anyagszám +1001) 255 (anyagszám +1100) 90 (anyagszám +1001) 270 (anyagszám +1100) 435 mm hasznos magasság < 1496 mm aknamagasságnál Anyagszám mm hasznos magasság 1496 mm aknamagasságnál Anyagszám mm hasznos magasság < 1496 mm aknamagasságnál Anyagszám mm hasznos magasság 1496 mm aknamagasságnál Anyagszám mm hasznos magasság < 1496 mm aknamagasságnál Anyagszám mm hasznos magasság 1496 mm aknamagasságnál Anyagszám mm hasznos magasság < 1496 mm aknamagasságnál Anyagszám mm hasznos magasság 1496 mm aknamagasságnál Anyagszám mm hasznos magasság < 1496 mm aknamagasságnál Anyagszám mm hasznos magasság 1496 mm aknamagasságnál Anyagszám mm hasznos magasság < 1496 mm aknamagasságnál Anyagszám mm hasznos magasság 1496 mm aknamagasságnál Anyagszám

23 DN befolyó/lefolyó Lehajlás 45 DN 160 DN 200 DN 250 Anyagszám Anyagszám Anyagszám 435 mm hasznos magasság < 1496 mm aknamagasságnál Anyagszám mm hasznos magasság 1496 mm aknamagasságnál Anyagszám AWASCHACHT 435 mm hasznos magasság < 1496 mm aknamagasságnál Anyagszám mm hasznos magasság 1496 mm aknamagasságnál Anyagszám mm hasznos magasság < 1496 mm aknamagasságnál Anyagszám excentrikus 935 mm hasznos magasság 1496 mm aknamagasságnál Anyagszám DN befolyó/lefolyó Lehajlás DN 250/DN 200 DN 315/DN 200 Anyagszám Anyagszám 435 mm hasznos magasság < 1496 mm aknamagasságnál Az anyagszámot lásd a 0 -os lejtésű szabványos aknafenekeknél, 169. o. 90/ mm hasznos magasság 1496 mm aknamagasságnál Az anyagszámot lásd a 0 -os lejtésű szabványos aknafenekeknél, 169. o. 435 mm hasznos magasság < 1496 mm aknamagasságnál Az anyagszámot lásd a 0 -os lejtésű szabványos aknafenekeknél, 169. o. 180/ mm hasznos magasság 1496 mm aknamagasságnál Az anyagszámot lásd a 0 -os lejtésű szabványos aknafenekeknél, 169. o. 171

24 AWASCHACHT PP DN 1000 projektspecifikus aknafenekek, egyenes Sík felállító felülettel; egy, fixen behelyezett EPDM-tömítőgyűrűs (Safety-Lock) csuklós beömléssel, amely +/-7,5 -kal vízszintesen vagy függőlegesen fokozatmentesen szögbe állítható; hegesztett változat élletöréses csővégként; lefolyó élletöréses csővégként, változó lejtés 1 2% között, felár > 2%, Alapanyag: RAU-PP mm hasznos magasság < 1496 mm aknamagasságnál (terepszint folyókafenék) DN befolyó/lefolyó Hasznos magasság N Magasság H Tömeg [kg/db] mm hasznos magasság 1496 mm aknamagasságnál (terepszint folyókafenék) DN befolyó/lefolyó Hasznos magasság N Magasság H Tömeg [kg/db] * Nem csuklós beömlés, kettős karmantyú fixen behelyezett EPDM-tömítőgyűrűvel (Safety-Lock). AWASCHACHT PP DN 1000 projektspecifikus aknafenekek, sarkos Sík felállító felülettel; egy fixen behelyezett EPDM-tömítőgyűrűs (Safety-Lock) csuklós beömléssel, amely +/-7,5 -kal vízszintesen vagy függőlegesen fokozatmentesen szögbe állítható; hegesztett változat élletöréses csővégként; változó lejtés 1 2% között, felár > 2%, alapanyag: RAU-PP mm hasznos magasság < 1496 mm aknamagasságnál (terepszint folyókafenék) DN befolyó/lefolyó Hasznos magasság N Magasság H Tömeg [kg/db] mm hasznos magasság 1496 mm aknamagasságnál (terepszint folyókafenék) DN befolyó/lefolyó Hasznos magasság N Magasság H Tömeg [kg/db] (max. 45 )* (max. 45 )* * Nem csuklós beömlés, kettős karmantyú fixen behelyezett EPDM-tömítőgyűrűvel (Safety-Lock). 172

25 AWASCHACHT PP DN 1000 aknafenék folyóka nélkül Sík felállító felülettel Alapanyag: RAU-PP 2300 AWASCHACHT DN befolyó/lefolyó Hasznos magasság N Magasság H Tömeg [kg/db] Üres fenék Üres fenék Oldalsó beömlés Fixen behelyezett EPDM-tömítőgyűrűvel (Safety-Lock); +/-7,5 -kal vízszintesen vagy függőlegesen fokozatmentesen szögbe állítható, legalább 15 mm magassági eltolással a fővezetéktől Alapanyag: RAU-PP 2300 DN befolyó/lefolyó A folyásfenék felett utólag behegesztett csonk Megnevezés Beömlő csőcsonk DN 110 Beömlő csőcsonk DN 160 Beömlő csőcsonk DN 200 Beömlő csőcsonk DN 250 Beömlő csőcsonk DN 315 Beömlő csőcsonk DN 400 Beömlő csőcsonk DN 500 Beömlő csőcsonk DN

26 AWASCHACHT PP DN 1000 aknagyűrűk DN 1000 DN 1000 hágcsóval és tömítéssel Alapanyag: RAU-PP 2300 Anyagszám Hasznos hossz N Magasság H Tömeg [kg/db] , AWASCHACHT PP DN 1000 aknakónusz DN 1000/800 DN 1000 hágcsóval és tömítéssel Felhasználások: Aknakónusz DN 1000 DN 800 méretre, aknafedélhez DN 800 Alapanyag: RAU-PP 2300 Anyagszám Hasznos hossz N Magasság H Tömeg [kg/db]

27 AWASCHACHT PP DN 1000 aknakónusz DN 1000/625 DN 1000 és DN 625 hágcsóval és tömítéssel; Rövidíthető méret: max. 250 mm Alapanyag: RAU-PP 2300 AWASCHACHT Anyagszám N max N min Magasság H Tömeg [kg/db] AWASCHACHT PP DN 1000 Tömítőgyűrűk és aknafedelek Alátétgyűrűk és fedelek AWASCHACHT PP DN 1000 rendszerekhez a 184. oldalon találhatók. 175

28 AWASCHACHT PP DN 800 SZÁLLÍTÁSI PROGRAM Kereskedelemben kapható betonöntvény aknafedelek DN 600 minden terhelési osztályban (nincs a szállítási programban) Viatop aknafedél (nincs a szállítási programban) Kereskedelemben kapható betonöntvény aknafedelek DN 800 minden terhelési osztályban (nincs a szállítási programban) Öntvényfedél B 125 oszt. Polimer alátétgyűrű DN 625 Beton alátétgyűrű DN 625 Beton alátétgyűrű Viatophoz Beton alátétgyűrű DN 800 Tömítés (anyagszám ) Tömítés (anyagszám ) Létra (opcionális, csak legalább egy aknagyűrű esetén) Aknakónusz DN 800/625 Tömítés (anyagszám ) Ikercső (opcionális) Tangenciális/központos beömlőcső csonk (opcionális) AWADOCK csatlakozócsonk (opcionális) Aknagyűrű DN 800 Tömítés (anyagszám ) Aknakónusz/adapter DN 1000/800 Tömítés DN 1000 Aknafenekek (fröccsöntvény) DN 800 folyásfenék DN , 0%-os lejtés Szabványos aknafenekek DN 800 folyásfenék DN , 1 2%-os lejtés Projektspecifikus aknafenekek DN 800 DN folyóka; különleges aknafenekek (energiatörő aknafenék, üres fenék...) vagy Gömbcsukló DN 160/200 Csuklós tok DN Projektspecifikus aknafenekek DN 1000 DN folyóka / Különleges aknafenekek 176

29 AWASCHACHT PP DN 800 AWASCHACHT AWASCHACHT PP DN 800 standard aknafenekek sík, alaktartó, lapos aknafenék, fröccsöntött kivitel Beömlő és kifolyó élletöréses csővégként, Opcionális gömbcsukló/karmantyú, 0%-os lejtés Alapanyag: Rau-PP 2300 Folyásfenék alakja Lehajlás DN 125 DN 160 DN 200 DN 250 DN 315 GD 180 Anyagszám RML 90 * Anyagszám Hasznos magasság N 425 mm 455 mm 495 mm 535 mm 590 mm Magasság H 535 mm 535 mm 535 mm 600 mm 665 mm Tömeg [kg/db] 22 kg 23 kg 24 kg 27 kg 32 kg 177

30 AWASCHACHT PP DN 800 standard aknafenekek Sík felállító felülettel; fixen behelyezett EPDM-tömítőgyűrűs (Safety- Lock) csuklós beömlésekkel, melyek +/-7,5 -kal vízszintesen vagy függőlegesen fokozatmentesen szögbe állíthatók (gömbcsukló: DN ; csuklós karmantyú: DN ); élletöréses csővéges hegesztett változat, Kifolyás élletöréses csővégként, változó lejtéssel 1 2% között, Alapanyag: RAU-PP 2300 Példa: szabványos aknafenék DN befolyó/lefolyó Lehajlás DN 160 DN 200 DN 250 DN (anyagszám +1001) Anyagszám (anyagszám +1001) 195 (anyagszám +1100) Anyagszám (anyagszám +1001) 210 (anyagszám +1100) Anyagszám (anyagszám +1001) 225 (anyagszám +1100) Anyagszám (anyagszám +1001) 240 (anyagszám +1100) Anyagszám (anyagszám +1001) 255 (anyagszám +1100) Anyagszám (anyagszám +1001) 270 (anyagszám +1100) Anyagszám RML (anyagszám +1001) Anyagszám Hasznos magasság N 310 mm 310 mm 435 mm 435 mm Magasság H db 375 mm 375 mm 500 mm 500 mm Tömeg [kg/db] 33 kg 34 kg 40 kg 42 kg 178

31 AWASCHACHT PP DN 800 projektspecifikus aknafenekek, egyenes Sík felállító felülettel; egy, fixen behelyezett EPDM-tömítőgyűrűs (Safety-Lock) csuklós beömléssel, amely +/-7,5 -kal vízszintesen vagy függőlegesen fokozatmentesen szögbe állítható; hegesztett változat élletöréses csővégként; kifolyás élletöréses csővégként, változó lejtés 1 2% között, felár > 2%, Alapanyag: RAU-PP 2300 AWASCHACHT DN befolyó/lefolyó Hasznos magasság N Magasság H Tömeg [kg/db] 110* * * * Nem csuklós beömlés, kettős karmantyú fixen behelyezett EPDM-tömítőgyűrűvel (Safety-Lock). AWASCHACHT PP DN 800 projektspecifikus aknafenekek, iránytörés Sík felállító felülettel; egy, fixen behelyezett EPDM-tömítőgyűrűs (Safety-Lock) csuklós beömléssel, amely +/-7,5 -kal vízszintesen vagy függőlegesen fokozatmentesen szögbe állítható; hegesztett változat élletöréses csővégként; változó lejtés 1 2% között, felár > 2%, alapanyag: RAU-PP 2300 DN befolyó/lefolyó Hasznos magasság N Magasság H Tömeg [kg/db] 110* * (max. 5 )* * Nem csuklós beömlés, kettős karmantyú fixen behelyezett EPDM-tömítőgyűrűvel (Safety-Lock). AWASCHACHT PP DN 800 aknafenék folyóka nélkül Sík felállító felülettel Alapanyag: RAU-PP 2300 Anyagszám DN befolyó/lefolyó Hasznos magasság N Magasság H Tömeg [kg/db] Üres fenék Üres fenék

32 Oldalsó beömlés Fixen behelyezett EPDM-tömítőgyűrűvel (Safety-Lock); +/-7,5 -kal vízszintesen vagy függőlegesen fokozatmentesen szögbe állítható, legalább 15 mm magassági eltolással a fővezetéktől Alapanyag: RAU-PP 2300 DN befolyó/lefolyó Hasznos magasság N 110* * Nem csuklós beömlés, kettős karmantyú fixen behelyezett EPDM-tömítőgyűrűvel (Safety-Lock). A folyásfenék felett utólag behegesztett csonk Megnevezés Beömlő csőcsonk DN 110 Beömlő csőcsonk DN 160 Beömlő csőcsonk DN 200 Beömlő csőcsonk DN 250 Beömlő csőcsonk DN 315 Beömlő csőcsonk DN

33 AWASCHACHT PP DN 800 Aknagyűrűk DN 800 Tömítés DN 800 Alapanyag: RAU-PP 2300 AWASCHACHT Anyagszám Változat Hasznos hossz N Magasság H Tömeg [kg/db] kapaszkodólétra nélkül kapaszkodólétra nélkül kapaszkodólétra nélkül kapaszkodólétra nélkül kapaszkodólétra nélkül kapaszkodólétra nélkül kapaszkodólétra nélkül kapaszkodólétrával kapaszkodólétrával kapaszkodólétrával kapaszkodólétrával kapaszkodólétrával kapaszkodólétrával kapaszkodólétrával

34 AWASCHACHT PP DN 800 Adapter DN 1000/800 DN 1000 kapaszkodólétrával és tömítéssel Felhasználások: DN 1000 aknafenék szűkítése DN 800 aknagyűrűre Alapanyag: Rau-PP 2300 Anyagszám Hasznos hossz N Magasság H Tömeg [kg/db] AWASCHACHT PP DN 800 aknakónusz DN 800/625 DN 800 és DN 625 kapaszkodólétrával és tömítéssel; Rövidíthető méret: max. 250 mm Alapanyag: RAU-PP 2300 Anyagszám Változat N max N min Magasság H Tömeg [kg/db] kapaszkodólétrával kapaszkodólétra nélkül

35 AWASCHACHT PP DN 800 Tömítőgyűrűk és aknafedelek Alátétgyűrűk és fedelek AWASCHACHT PP DN 800 rendszerekhez a 184. oldalon találhatók. AWASCHACHT 183

36 AWASCHACHT DN 1000/DN 800 Aknafedelek, alátétgyűrűk, tartozékok AWASCHACHT öntvényfedél, DN 625 B 125-ös osztályú, betonöntvény aknafedéllel, DIN 19584, EN 124 szerinti szellőzéssel Alapanyag: öntvény/beton Szín: fekete/szürke Anyagszám Típus DN B B 125 V B 125 TGW 625 AWASCHACHT polimer alátétgyűrű 800/ es típus kereskedelemben kapható betonöntvény aknafedelekhez, DN 625, EN 124 szerint Alapanyag: újrahasznosított műanyag Szín: szürke Anyagszám Megnevezés DN Tömeg [kg/db] Polimer alátétgyűrű Tömítés kúpos alátétgyűrűhöz (opcionális) 625 0, Polimer habarcs polimer alátétgyűrűhöz 25 AWASCHACHT beton alátétgyűrű 800/ es típus Kereskedelemben kapható betonöntvény aknafedelekhez, DN 625 EN 124 szerint Alapanyag: beton Szín: szürke Anyagszám Megnevezés DN Tömeg [kg/db] Beton alátétgyűrű AWASCHACHT beton alátétgyűrű 800/ es típus Kereskedelemben kapható betonöntvény aknafedelekhez, DN 800 EN 124 szerint Alapanyag: beton Szín: szürke Anyagszám Megnevezés DN Tömeg [kg/db] Beton alátétgyűrű

37 AWASCHACHT beton alátétgyűrű 800/ es típus Viatop szintbeli aknafedélhez belül végig > 680 mm Alapanyag: beton Szín: szürke AWASCHACHT Anyagszám DN Darab/ Raklap AWASCHACHT beton fedőlemez es típus kereskedelemben kapható betonöntvény aknafedelekhez DIN 19584, EN 124 szerint Alapanyag: beton Szín: szürke Anyagszám DN Tömeg [kg/db] Aknafedél Aknafedél AWASCHACHT PP DN / DN 800 / DN Pótalkatrészek / tartozékok Anyagszám Megnevezés Póttömítés, DN Póttömítés, DN Tömítés a DN 625 aknakónusz-betongyűrű / rendszerfedél Elem-összehegesztés, DN Kapaszkodólétra védőfogantyúval, kb. 1,60 m hosszú Persely a kapaszkodólétrához, beépítés nélkül, Ø 38 mm Persely a kapaszkodólétrához, beépítéssel, Ø 38 mm Külön belépő lépcsőfok DN 1000 / 625 aknakónuszhoz M 12-es kötélhurok beton alátétgyűrűhöz 185

38 AWASCHACHT PP DN 600 SZÁLLÍTÁSI PROGRAM Viatop aknafedél (nincs a szállítási programban) Kereskedelemben kapható betonöntvény aknafedelek DN 625 minden terhelési osztályban (nincs a szállítási programban) Kereskedelemben kapható betonöntvény aknafedelek DN 625 A-B terhelési osztályban (nincs a szállítási programban) Járható műanyag aknafedél Beton alátétgyűrű Viatophoz Beton alátétgyűrű DN 625 Teleszkópos adapter Tömítés (anyagszám ) Tömítés (anyagszám ) Bekötő tömítés, DN 160 utólagos oldalsó bekötésekhez (opcionális) Aknamagasító DN 600 Aknamagasító DN 600 Tangenciális beömlőcső csonk (opcionális) Tömítés (anyagszám ) Aknafenekek (fröccsöntvény) DN 600 DN folyásfenék, 0%-os lejtés DN 600 standard fenék DN 200 sarkos folyásfenék, 0%-os lejtés Projektspecifikus aknafenekek DN 600 DN folyóka; különleges aknafenekek (energiatörő akna fenék,...) vagy 186 Gömbcsukló DN 160/200 Csuklós tok DN

39 AWASCHACHT PP DN 600 AWASCHACHT AWASCHACHT PP DN 600 aknafenekek, egyenes sík, alaktartó, lapos aknafenék, fröccsöntött kivitel Beömlő és kifolyó élletöréses csővégként, Opcionális gömbcsukló/karmantyú, 0%-os lejtés Alapanyag: RAU-PP 2300 Anyagszám DN befolyó/kifolyás Hasznos magasság N Magasság H h 1 darab/raklap AWASCHACHT PP DN 600 aknafenekek, RML 90 sík, alaktartó, lapos aknafenék, fröccsöntött kivitel Beömlő és kifolyó élletöréses csővégként, Opcionális gömbcsukló/karmantyú, 0%-os lejtés Alapanyag: RAU-PP 2300 Anyagszám DN befolyó/kifolyás Hasznos magasság N Magasság H h 1 darab/raklap

40 AWASCHACHT PP DN 600 Fenék íves folyásfenékkel aknafenék-aknafalcső kötéshez való tömítéssel 0%-os lejtés Alapanyag: RAU-PP 2300 Szabványos Anyagszám DN befolyó/kifolyás Folyásfenék szögtörése Hasznos magasság N Magasság H h 1 h 2 darab/raklap [ ] Projektspecifikus DN befolyó/lefolyó Folyásfenék szögtörése Hasznos magasság N Magasság H h 1 h 2 darab/raklap [ ] vagy vagy vagy AWASCHACHT PP DN 600 aknafalcső bélés nélkül belül és kívül hullámos belül végig DN 600 Alapanyag: RAU-PP 2300 Anyagszám Beépítési hossz L Da Di Darab/HRV Anyagszám Beépítési hossz Da Di Darab/HRV AWASCHACHT PP DN 600 aknafalcső béléssel belül sima (béléssel) kívül hullámos belül végig DN 600 csak a beton alátétgyűrűvel kompatibilis Alapanyag: RAU-PP

41 AWASCHACHT PP DN 600 aknafedelek, alátétgyűrűk, teleszkópos adapterek AWASCHACHT AWASCHACHT PP DN 600 lépésálló aknafedél 200 kg-ig terhelhető, TÜV-vizsgával reteszeléssel együtt, csúszásgátolt felülettel tömítéssel (anyagszám: ) Alapanyag: műanyag Szín: fekete Anyagszám DN darab/raklap AWASCHACHT PP DN 600 teleszkópos adapter 0 30 cm-ig állítható magasságú, a csőteleszkóp kötéshez való tömítőgyűrűvel együtt, kereskedelemben kapható betonöntvény aknafedelekhez, DN 625 A-B osztályú, EN 124 szerint Alapanyag: RAU-PP 2300 Szín: fekete Anyagszám Hasznos magasság N1 Hasznos magasság N2 Magasság H D 1 D 2 darab/raklap AWASCHACHT beton alátétgyűrű es típus Viatop szintbeli aknafedélhez belül végig > 680 Alapanyag: beton Szín: szürke AWASCHACHT beton alátétgyűrű es típus kereskedelemben kapható betonöntvény aknafedelekhez, DN 625 EN 124 szerint Alapanyag: beton Szín: szürke Anyagszám DN darab/raklap Anyagszám DN Darab/ Raklap

42 Beépítési magasságok AWASCHACHT PP DN 600 beton alátétgyűrűvel D 400 osztályú aknafedélhez RML DN 600/160 GD vagy RML Aknafalcső hossza 1) 6) Beépítési mélység teleszkóppal B 125-ös osztályú aknafedélhez DN 600/160 GD vagy RML Beépítési mélység 2) ) ) ) ) DN 600/200 GD vagy RML 1) 6) Aknafalcső hossza Beépítési mélység DN 600/200 GD vagy RML Beépítési mélység 2) ) ) ) ) DN 600/200 AG Aknafalcső hossza Beépítési mélység 2) DN 600/200 AG Beépítési mélység 2) ) ) ) ) 190

43 DN 600/250 GD vagy RML Aknafalcső hossza 1) 6) Beépítési mélység DN 600/250 GD vagy RML Beépítési mélység 2) ) ) ) ) AWASCHACHT beton alátétgyűrűvel D 400-as osztályú aknafedélhez DN 600/315 GD vagy RML 1) 6) Aknafalcső hossza Beépítési mélység teleszkóppal B 125-ös osztályú aknafedélhez DN 600/315 GD vagy RML Beépítési mélység 2) ) ) ) ) DN 600/400 GD 1) 6) Aknafalcső hossza Beépítési mélység DN 600/400 GD Beépítési mélység 2) ) ) ) ) 1) 2) 4) 5) 6) D 400-as osztályú aknafedéllel együtt; magasság: 160 mm; 10 mm habarcshézag az aknafedél és a beton alátétgyűrű között; legalább 70 mm és legfeljebb 130 mm átfedés Beton alátétgyűrű és aknamagasító B125 oszt. aknafedéllel együtt; magasság: 125 mm; 50 mm távolság a teleszkópcső és az aknamagasító között A teleszkópcsövet az építkezés helyén 220 mm-rel le kell rövidíteni, és az aknamagasítót szükség szerint mm-re méretre kell vágni Az aknamagasítót szükség szerint az építkezés helyén mm-re méretre kell vágni Az aknafalcső szükség szerint lerövidítendő, a fűrészelést a hullám tetején kell végezni 191

44 Tartozékok, CSATORNAAKNA-BIOFILTERREL terméktulajdonságok és előnyök AWADOCK oldalsó bekötés A DN 160/200 átmérőjű utólagos bekötések speciálisan az AWASCHACHT rendszerekhez kifejlesztett AWADOCK csatlakozócsonkkal kivitelezhetők. AWADOCK koronafúró Csatornaakna-bioszűrők Gömbcsukló DN 160/200 DN 250/315 csuklós tokok 192
