Vízkezelés és korrózióvédelem az épületgépészetben. Vízellátás, csatornázás, gázellátás II március 12.

Átírás

1 Vízkezelés és korrózióvédelem az épületgépészetben Vízellátás, csatornázás, gázellátás II március 12.

2 Tartalom A víz tulajdonságai, vízminőség Épületgépészeti berendezések korróziója A berendezéseket alkotó anyagok tulajdonságai A korróziós folyamatok osztályozása A korrózió megjelenési formái A korrózióvédelem eszközei A vízkezelés eszközei. Vízlágyítás

3 A víz tulajdonságai Fizikai paraméterek Sűrűség Fajhő Viszkozitás Oldóképesség

4 A sűrűség hőmérsékletfüggése Sűrűség, kg/m Hőmérséklet, C

5 A fajhő hőmérsékletfüggése 4,23 4,22 Fajhő, kj/kg,k 4,21 4,2 4,19 4,18 4, Hőmérséklet, C

6 A kinematikai viszkozitás hőmérsékletfüggése Kinematikai viszkozitás 10 6 m 2 /s 2 1,8 1,6 1,4 1,2 1 0,8 0,6 0,4 0, Hőmérséklet, C

7 Oldóképesség A víz rendkívül jól oldja a sókat és gázokat. A sók oldóképessége növekvő hőmérséklettel általában nő, míg a gázoké csökken.

8 A víz oxigénoldó-képessége

9 A víz széndioxid-oldó képessége 3,5 3 Szén-dioxid, g/l 2,5 2 1,5 1 0, Hőmérséklet, C

10 A víz tulajdonságai Kémiai paraméterek ph-érték Keménység

11 ph-érték A tiszta víz hidrogén és hidroxil-ionokra disszociál: H 2 O H (+) + OH (-) Egyensúlyi állapotban c mol (H + ) = 10-7 mol/liter illetve c mol (OH ) = 10-7 mol/liter

12 ph-érték A ph érték a hidrogénion koncentráció tízes alapú negatív logaritmusa: ph = - lg [H + ] Tartományok: Savas tartomány: több OH (-) ezért ph < 7 Semleges: ph = 7 Lúgos tartomány több H (+) ezért ph> 7

13 Tartományok, példák: ph 0.3 erősen savas (citromlé, ételecet) ph 3 6,5 gyengén savas (almalé, aludttej) betonra erősen káros ph 6,5 7,5 közel semleges (tehéntej, vér) betonra gyengén káros ph 7,5 10,5 gyengén lúgos (mosószappan) acélra kedvező, alumíniumra káros ph 10,5 14 erősen lúgos (mosólúg, nátronlúg)

14 A víz keménysége Keménységképző anyagok: az alkáliföldfémek sói: Ca, Mg sók Ca(HCO 3 ) 2 CaCO 3 + CO 2 + H 2 O Karbonátkeménység, változó keménység: a Ca és Mg oldott karbonátjainak és hidrokarbonátjainak összege Nem karbonátkeménység, állandó keménység: a karbonátok, hidrokarbonátok kivételével a többi Ca- és Mg-só Összes keménység: ÖK = KK + NKK

15 A vízkeménység egységei: Német keménységi fok (nk ) 10 mg CaO/liter = 7,14 mg MgO/liter Angol keménységi fok 8 mg CaO/liter Francia keménységi fok 5,6 mg CaO/liter SI-egység: mol/m 3 56 mg CaO/liter

16 Vízminőségi előírások a 201/2001 (X. 25.) számú Kormányrendelet szerint a) Mikrobiológiai vízminőség jellemzők b) Kémiai vízminőség jellemzők Pl.: Cu: 2,0 mg/l (a fogyasztói vízcsapnál)

17 c) Indikátor vízminőségi jellemzők Íz, szag, szín, zavarosság: a fogyasztó számára elfogadható El. vezetőképesség, ms/cm, 20 C-on max ph 6,5 9,5 Keménység mg CaO/liter min. 50 max. 350 Alumínium, Al mg/liter 20 Ammónium mg/liter 0,5 Klorid mg/liter 250 Mangán, Mn mg/liter 50 Nátrium, Na mg/liter 200 Vas, Fe mg/liter 200

18 Épületgépészeti berendezések korróziója A rendszert alkotó anyagok tulajdonságai Ötvözetlen és kismértékben ötvözött acél Oxigéntartalmú vízben korrózióérzékeny, védőréteg nem alakul ki Oxigént nem tartalmazó vízzel érintkezve csekély, elhanyagolható mértékű korrózió Savas közegben fokozódó korrózió, lúgos közegben csökkenő mértékű korrózió Korrózióvédelem bevonatokkal Tűzihorganyzás, zománcbevonat, szerves bevonatok

19 Ötvözött acélok Gyengén savas és lúgos közegekkel érintkezve a szubmikroszkopikus bevonatréteg korrózióálló Klorid ionok jelenlétében a passzív réteg sérül, lyukkorrózió jön létre Réz Oxigéntartalmú, gyengén savas vagy lúgos vízben korrózióra nem hajlamos A sárgarézből Zn ionok válhatnak ki, szilárdságát veszti, eróziós korrózió alakulhat ki

20 Alumínium és alumíniumötvözetek Gyengén savas vagy lúgos közeggel érintkezve korrózióra nem hajlamos ph > 8,5 esetén korrózióérzékeny

21 Az épületgépészeti rendszerekben használt fémek elektrokémiai standard potenciálja standard hidrogén-elektródra vonatkoztatva Termodinamikai sorrend Standard potenciál Oxigén O 2 + 0,81 (ph = 7 esetén) Réz Cu + 0,34 Hidrogén H 2 0,0 Ólom Pb - 0,12 Ón Sn - 0,14 Nikkel Ni - 0,23 Kadmium Cd - 0,4 Vas Fe - 0,44 Cink Zn - 0,76 Alumínium Al - 1,66 Magnézium Mg - 2,36

22 A korróziós folyamatok osztályozása A korróziós mechanizmus szempontjából: Kémiai a közeg és az anyag között közvetlen kémiai kölcsönhatás áll fenn az elektronok elmozdulása nem jellemző elektrolit jelenléte nem szükséges Elektrokémiai korrózió az elektronok elmozdulása jellemző általában elektrolit-oldat van jelen, ez biztosítja a keletkező ionok vándorlását anódos (oxidációs) és katódos (redukciós) részfolyamatokból áll Anódfolyamat: a fém ionosan oldódik: Fém Fém n+ + ne Katódfolyamat: O 2 + 2H 2 O + 4e = 4OH 2H + + 2e = H 2 Cl 2 + 2e = 2Cl Biológiai korrózió Biológiai folyamat által előidézett elektrokémiai korrózió.

23 A korrózió megjelenési formái Egyenletes korrózió a teljes felületen az anyag elvékonyodik Réskorrózió kis területen kis anyagveszteség (lyukkorrózió) nagy károsodás Kristályközi korrózió fémek belsejében kis anyagveszteség szilárdságcsökkenés nagy károsodás Szelektív korrózió egyik kristály korr. pl. sárgaréz elcinktelenedése Kontakt-korrózió fémek érintkezése nemes és kevésbé nemes fémek esetén

24 A korrózió megjelenési formái Kóboráram-korrózió egyenáramú vont. áram kilépésénél anyagveszteség Feszültségkorrózió Kopási korrózió belső-külső feszülts repedezés, korróziós kifáradás koptató igénybevétel áramlási sebesség hatása kavitációs korrózió

25 Az elektrokémiai korrózió megjelenése Feltételek Létezzen két különböző potenciálú hely egymással fémes összeköttetésben. Az eltérő anyagi minőség nemcsak pl. vasat és cinket jelent, hanem jelentheti ugyanazon fém eltérő rácsszerkezetét (pl. hajlítás), eltérő ötvözetét, eltérő hőmérsékletét is. Az elektrokémiai korrózióhoz szükség van egy ionokat tartalmazó, az ionok vándorlását lehetővé tevő közegre, amely általában sók, savak, vagy lúgok vizes oldata. Az elektrolitban kell lenni olyan anyagnak, amely a fém ionos formában történő oldódásakor a visszamaradt elektronokat fel tudja venni Az épületgépészeti gyakorlatban három anyag viselkedhet depolarizátorként: a vízben oldott oxigén, a klór és a hidrogénionok.

26 Az elektrokémiai korrózió megjelenése Példák A cső keresztmetszetének jelentős részét kitöltő lerakódás Korróziós lyukadás kialakulása a cső alsó alkotója mentén

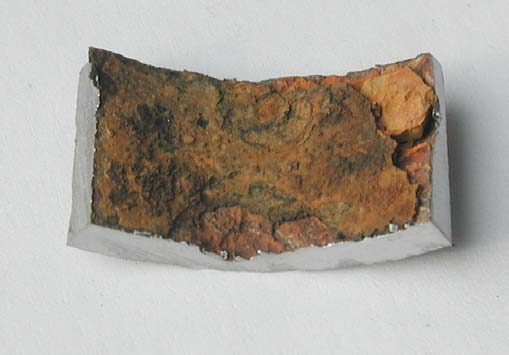

27 Az elektrokémiai korrózió megjelenése Példák A hegesztési varrat korróziója Laza korróziós lerakódás a cső belső felületén

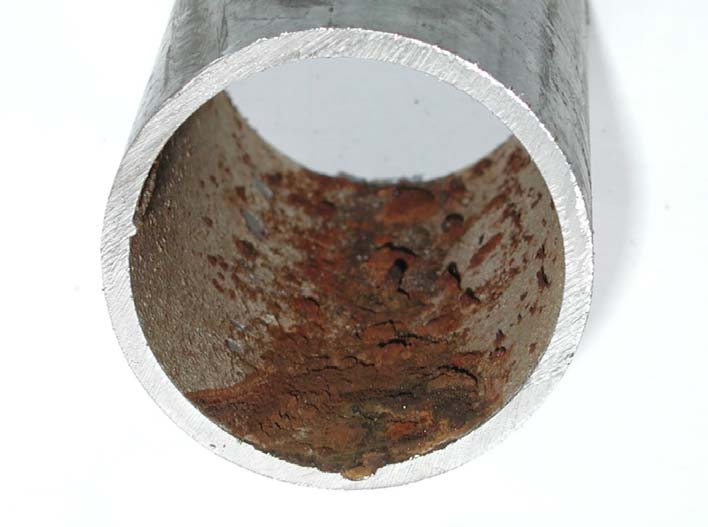

28 Az elektrokémiai korrózió megjelenése Példák Foltokban jelentkező lerakódások és bemaródások a horganyzott cső belső felületén

29 A korrózióvédelem eszközei DIN EN 14868, Ausgabe: Korrosionsschutz metallischer Werkstoffe - Leitfaden für die Ermittlung der Korrosionswahrscheinlichkeit in geschlossenen Wasser-Zirkulationssystemen; Deutsche Fassung EN 14868:2005 Fémes anyagok korrózióvédelme A korrózió valószínűségének meghatározása vizet keringető zárt rendszerekben

30 Az oxigén bejutásának módjai vizet keringető rendszerekben fel- és utántöltő víz oldott oxigéntartalmából, az atmoszférából a nyitott tágulási tartályon keresztül, az atmoszférából a tömörtelenségeken keresztül (tömítések, O-gyűrűk), az atmoszférából a szerves alapanyagokon (pl. műanyagcsövek, gumitömlők, zárt tágulási tartályok gumimembránja) keresztül kialakuló oxigéndiffúzió következtében, az ivóvízben oldott állapotban lévő oxigén bejutásával a tömörtelen falú hőcserélőkből.

31 Az oxigén bejutása szempontjából kétféle rendszer különböztethető meg: I. eset: olyan rendszerek, amelyekbe jelentéktelen mennyiségű oxigén jut be. Ilyen rendszerek: helyesen tervezett, beépített és karbantartott zárt tágulási tartállyal üzemelő rendszerek, nyitott, az atmoszférával érintkező fűtési rendszerek, olyan üzemi feltételek mellett, amikor csak jelentéktelen mennyiségű oxigén juthat be a fűtővízbe,

32 Az oxigén bejutása szempontjából kétféle rendszer különböztethető meg: II. eset: olyan rendszerek, amelyeknél állandó vagy periodikus oxigénbejutás jelentkezik Ilyen rendszerek: nyitott, az atmoszférával érintkező fűtési rendszerek, olyan üzemi feltételek mellett, amikor a fűtővíz rendszeresen oxigénben dúsulhat, zárt tágulási tartállyal kialakított rendszerek, ha a tágulási tartály térfogata túl kicsi, a tágulási tartályban a gáznyomást helytelenül állítják be, a gáznyomás az üzem során csökken, a víztérfogat a vízveszteség lecsökken (ekkor a lehűlési periódusokban az O-gyűrűkön keresztül oxigén hatolhat be) a szerves anyagokon (pl. oxigéndiffúzió elleni védőréteg nélküli műanyagcsövek, gumitömlők) keresztül folyamatos oxigéndiffúzió alakul ki.

33 Korrózióvédelmi intézkedések A legfontosabb: vizet áramoltató rendszerekben a szignifikáns oxigénbejutás megakadályozása. A víz gyenge lúgosítása, ph = 8 fölé. I. eset Zárt fűtési rendszerek Elegendő védelem, ha olyan üzemi körülményeket teremtenek, hogy a rendszerben sehol sem alakul ki az atmoszférikusnál kisebb nyomás A tágulási tartály térfogata elég nagy legyen A gáznyomás a zárt tágulási tartályban elég nagy legyen A rendszerben uralkodó víznyomást 3 havonta ellenőrizni kell, elegendő víz legyen a rendszerben Nyitott fűtési rendszerek Elegendő védelem, ha nincs cirkuláció a tágulási tartályon keresztül.

34 Korrózióvédelmi intézkedések II. eset Különleges korrózióvédelmi intézkedések szükségesek: Korróziós inhibitorok adagolása A vízben lévő oxigén eltávolítása Sómentes víz alkalmazása

35 VDI 2035 irányelv max. 100 C-os üzemi hőmérséklettel működő fűtőberendezésekre 100 kw összes kazánteljesítményig: nincs szükség fűtővíz oldali intézkedésekre A 100 kw összes kazánteljesítménynél kisebb, de 20 liter/kw víztérfogatnál nagyobb berendezéseknél a 100 kw-nál nagyobb berendezésekre vonatkozó előírást kell alkalmazni.

36 Vízkezelés 100 kw összes kazánteljesítményig

37 VDI 2035 irányelv max. 100 C-os üzemi hőmérséklettel működő fűtőberendezésekre 100 kw összes kazánteljesítmény felett: Be kell szerezni a fel- és utántöltő vízre vonatkozó vízelemzési eredményeket. Ebből ki kell venni, vagy meg kell határozni a Ca(HCO3)2 koncentrációt. 100 kw < Q 350 kw, ha Ca (HCO 3 )2 2,0 mol/m kw < Q 1000 kw, ha Ca (HCO 3 ) 2 1,5 mol/m 3 max. a berendezés háromszoros térfogata tölthető be, vagy Q > 1000 kw szerint.

38 Vízkezelés kw összes kazánteljesítmény tartományban

39 Vízkezelés kw összes kazánteljesítmény-tartományban

40 Szűrő
