1 TETŐFÓLIÁK TETŐFEDŐ ANYAGOK 2011

2 2 MASTERPLAST GROUP INTERNATIONAL BITUMENES HULLÁMLEMEZEK ÁLTALÁNOS ISMERTETÉS: A bitumenes hullámlemezek (AQUAWELL LINE) bitumennel átitatott, préselt cellulózrost hordozórétegű, festett felületű tetőfedő lemezek. Felhasználhatók nyaralók, melléképületek, kerti pavilonok, mezőgazdasági és ipari csarnoképületek tetőfedésének vagy falburkolatának kialakításához, 7 és 90 hajlásszög között alkalmazva. A hullámlemezeket kézifűrésszel kell darabolni, rögzítésük színes, műanyag fejjel ellátott AQUAWELL szegekkel történik, a szokásos szél- és hóteherre méretezett léc- vagy szelemen vázhoz. A lemezek hosszirányú átfedése hajlásszögtől függően cm között változik, keresztirányban 1 vagy 2 hullám. A tető megfelelő átszellőztetését az ÉMSZ által kiadott Alátéthéjazatok irányelvben foglaltak szerint biztosítani kell. Ez gyakorlatilag a levegő ereszvonal menti beszellőzése mellett a lemezek alatti szabad légáramlás biztosítását, majd pedig a felmelegedett levegő gerincmenti kivezetését jelenti. Gerinckialakításnál AQUAWELL LINE gerincelem, oromlezárásnál AQUAWELL LINE oromszegély beépítése szükséges. Az AQUAWELL LINE lemezek párazáróak, ezért alsó felületén esetenként párakicsapódás észlelhető. Ha a funkció indokolja, akkor az innen visszacsepegő nedvességet páraáteresztő tetőfóliával kell levezetni. A lemezek rögzítését, az alátámasztó lécezés vagy gerendázat kiosztását és a felrakással kapcsolatos egyéb fontos tudnivalókat az AQUAWELL LINE bitumenes hullámlemezek Felrakási útmutató -ja részletezi. LINE bitumenes hullámlemez GARANCIA 10 év GARANCIA Anyaga: Bitumennel átitatott, préselt cellulózrost hordozórétegű lemez, festett felülettel. Felülete fényes. Felhasználási terület: Nyaralók, kerti pavilonok, mezőgazdasági és ipari csarnoképületek tetőfedésének vagy falburkolatának kialakításához, 7 és 90 hajlásszög között alkalmazva. Műszaki adatok: Táblaméret mm Bruttó lemezterület 1,86 m 2 Nettó lemezterület 1,54 m 2 (20 feletti tetőnél) Hullámok száma 10 db Rögzítések száma db szeg/tábla, hajlásszögtől függően Hullámméret 90/35 mm Vonatkozó szabvány: EN 534 AQUAWELL LINE Vörös Barna Zöld Fekete Bitumen hullámlemez RE BR GR BK000

3 MASTERPLAST GROUP INTERNATIONAL 3 LINE gerincelem Felhasználási terület: AQUAWELL LINE hullámlemez fedések taréj- és élgerinceinek fedőeleme. Színe és anyaga megegyezik az alaplemezzel. Beépítési szabály: A gerincelemet a szélétől kb. 5 7 cm-re minden hullámtetőn rögzíteni kell. Az elemek alatti kiszellőzést minden esetben biztosítani kell. Műszaki adatok: Hossza 1000 mm Átfedés 100 mm Fedési hossz 900 mm Takarási szélesség 160 mm/oldal Gerincmagasság 50 mm Rögzítések száma 20 db/fm Anyagszükséglet 1,1 elem/fm AQUAWELL LINE gerincelem Vörös Barna Zöld Fekete RE BR GR BK100 LINE oromszegélyelem Felhasználási terület: AQUAWELL LINE hullámlemez fedések oromrészének lezáróeleme. Színe és anyaga megegyezik az alaplemezzel. Beépítési szabály: Az oromszegélyt a fedett tetőfelület szélső lemezére, két hullám takarásával kell felhelyezni két sorban, lécenként 2 db szeggel rögzítve. Az oromdeszkához függőleges felületen 30 cm-enként kell rögzíteni. Műszaki adatok: Hossza 1000 mm Átfedés 100 mm Fedési hossz 900 mm Anyagszükséglet 1,1 elem/fm AQUAWELL LINE oromszegélyelem Vörös Barna Zöld Fekete RE BR GR BK000 AC rögzítő szeg Anyaga: Horganyzott szárú, PVC fejjel ellátott szeg Felhasználási terület: AQUAWELL LINE hullámlemez fedések színes, műanyag fejjel ellátott rögzítőeleme. Színe megegyezik az alaplemezek és a kiegészítő elemek színével. Beépítési szabály: Átfedéseknél a lemezt minden hullámtetőn, közbenső lécezésnél minden második hullámtetőn kell szegezni, az AQUAWELL LINE bitumenes hullámlemezek Beépítési útmutatójában leírt pontos sorrend szerint. Műszaki adatok: Hossza 70 mm Rögzítések száma db szeg/tábla, hajlásszögtől függően Kiszerelés 100 db/csomag AQUAWELL AC rögzítő szeg Vörös Barna Zöld Fekete A0RE A0BR A0GR A0BK100

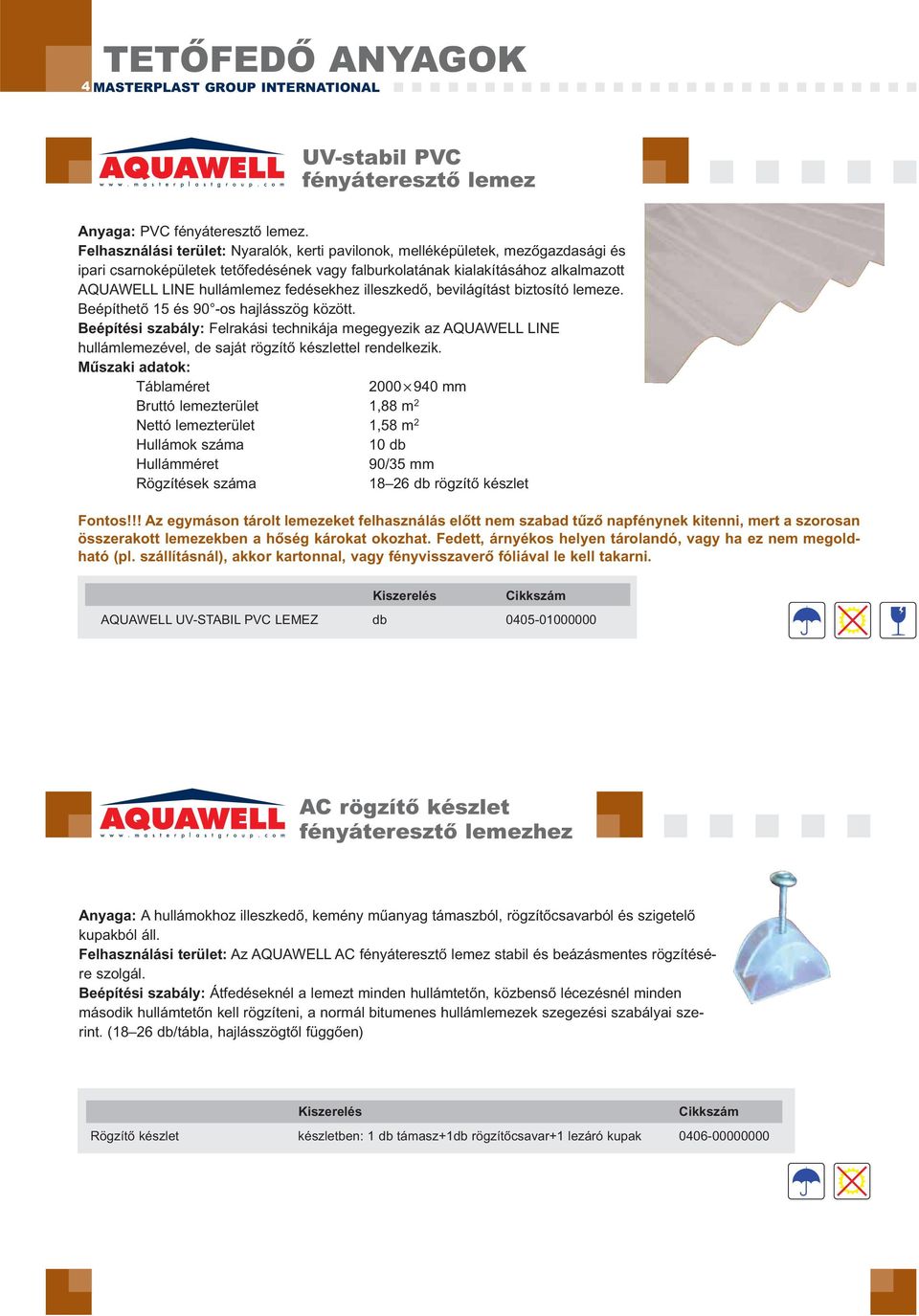

4 4 MASTERPLAST GROUP INTERNATIONAL UV-stabil PVC fényáteresztő lemez Anyaga: PVC fényáteresztő lemez. Felhasználási terület: Nyaralók, kerti pavilonok, melléképületek, mezőgazdasági és ipari csarnoképületek tetőfedésének vagy falburkolatának kialakításához alkalmazott AQUAWELL LINE hullámlemez fedésekhez illeszkedő, bevilágítást biztosító lemeze. Beépíthető 15 és 90 -os hajlásszög között. Beépítési szabály: Felrakási technikája megegyezik az AQUAWELL LINE hullámlemezével, de saját rögzítő készlettel rendelkezik. Műszaki adatok: Táblaméret mm Bruttó lemezterület 1,88 m 2 Nettó lemezterület 1,58 m 2 Hullámok száma 10 db Hullámméret 90/35 mm Rögzítések száma db rögzítő készlet Fontos!!! Az egymáson tárolt lemezeket felhasználás előtt nem szabad tűző napfénynek kitenni, mert a szorosan összerakott lemezekben a hőség károkat okozhat. Fedett, árnyékos helyen tárolandó, vagy ha ez nem megoldható (pl. szállításnál), akkor kartonnal, vagy fényvisszaverő fóliával le kell takarni. Kiszerelés AQUAWELL UV-STABIL PVC LEMEZ db AC rögzítő készlet fényáteresztő lemezhez Anyaga: A hullámokhoz illeszkedő, kemény műanyag támaszból, rögzítőcsavarból és szigetelő kupakból áll. Felhasználási terület: Az AQUAWELL AC fényáteresztő lemez stabil és beázásmentes rögzítésére szolgál. Beépítési szabály: Átfedéseknél a lemezt minden hullámtetőn, közbenső lécezésnél minden második hullámtetőn kell rögzíteni, a normál bitumenes hullámlemezek szegezési szabályai szerint. (18 26 db/tábla, hajlásszögtől függően) Kiszerelés Rögzítő készlet készletben: 1 db támasz+1db rögzítőcsavar+1 lezáró kupak

5 AC tömítőelem bitumenes hullámlemezhez TETŐFEDŐ ANYAGOK MASTERPLAST GROUP INTERNATIONAL 5 Anyaga: Poliuretán lágyhab Felhasználási terület: Az AQUAWELL LINE hullámlemez és bádogos szerkezetek közötti rés tömítésére szolgál, igazodik a hullámok formájához és megakadályozza a madarak vagy rovarok beköltözését a hullámlemezek és a felettük lévő bádogos szerkezetek közé. Beépítési szabály: Alkalmazása csak abban az esetben megengedett, ha a tető átszellőztetéséről más módon, pl. tetőszellőző elemek beépítésével gondoskodunk. Elemhossz: 90 cm Kiszerelés Tömítő elem darabra SUN UV-stabil bevilágító trapézlemez, PVC Anyaga: Magas fényáteresztő képességű (80% felett) kemény PVC lemez. Felhasználási terület: Kerti pavilonok, gépkocsi beállók, előtetők és egyéb melléképületek fedésére alkalmazott lemez. Beépíthető 15 és 90 hajlásszög között. Beépítési szabály: Felrakási technikája hasonló az AQUAWELL LINE hullámlemezével, de saját rögzítő készlettel rendelkezik. A lemezeket egymásra átlapolással kell fektetni, oldalirányban 1 vagy 2 hullám átfedéssel, hosszirányban a tető hajlásszögétől függően 14 és 20 cm közötti átfedéssel. Alulról zárt beépítés esetén a tető megfelelő átszellőztetését az ÉMSZ által kiadott Alátéthéjazatok irányelvben foglaltak szerint biztosítani kell. Az AQUAWELL Sun bevilágító lemezekre csak súlyelosztó lemezzel lehet rálépni. Műszaki adatok: Táblaméret mm Bruttó lemezterület 2,18 m 2 Nettó lemezterület 1,75 m 2 Hullámméret 72/18 mm Fontos!!! Az egymáson tárolt lemezeket felhasználás előtt nem szabad tűző napfénynek kitenni, mert a szorosan összerakott lemezekben a hőség károkat okozhat. Fedett, árnyékos helyen tárolandó, vagy ha ez nem megoldható (pl. szállításnál), akkor kartonnal, vagy fényvisszaverő fóliával le kell takarni. Kiszerelés Bevilágító trapézlemez 70/18 átlátszó Darabra W1000 Bevilágító trapézlemez 70/18 bronz áttetsző Darabra Y1000 Bevilágító trapézlemez 70/18 zöld áttetsző (fokozottan ütésálló) Darabra Z1000 Rögzítő készlet 70/18 20 db/csomag

6 6 MASTERPLAST GROUP INTERNATIONAL ROOFBOND SHINGLE BITUMENES ZSINDELYEK ÁLTALÁNOS ISMERTETŐ: A ROOFBOND SHINGLE bitumenes zsindely üvegfátyol hordozórétegű, oxidált bitumennel készült, szabályos idomokra szabott lemez. Felső felülete a lemez bitumenrétegét mechanikai behatások és UV sugárzás ellen is védő színes ásványi zúzalék, alsó felülete részben fólia kasírozású, részben kvarchomok hintésű. A ROOFBOND SHINGLE bitumenes zsindelyek magastetők fedésére alkalmas termékek. Felhasználhatók új tetőfedés készítésekor vagy sík tetőfedések (pl. palatetők) felújításakor. Korlátozott teherbírású fedélszék esetén alkalmazásuk különösen előnyös. A tetőformákat tekintve a bitumenes zsindely felhasználása teljesen kötetlen. Alkalmazható tagolt vagy íves kialakítású tetőre is, hiszen a hajlékony és könnyű zsindelylemezekkel még bonyolult tetőformáknál is gyors a munkavégzés. A tetősík megengedett hajlásszöge téglány és hódfarkú típusoknál 15 75, hexagon típusnál A zsindelyfedés alátétszerkezete szél- és hóteherre méretezett faanyagú vagy fém fedélszéken kialakított stabil és szegezhető deszkából, rétegelt lemezből vagy OSB lapból kialakított aljzat lehet. A zsindelyeket az így elkészült aljzathoz rögzítve alátét lemezzel együtt kell beépíteni, mellyel együtt a kész zsindelyhéjazat nagyon jó víz-, por- és légzáró fedést eredményez. Az alátétfedés lemezeit vízszintesen kiterítve, az eresszel párhuzamosan kell futtatni egymáson átlapolva, a lemezek átlapolásai alatt rejtett szegezéssel rögzítve. A lemezek tetőhajlásszög között 15 cm-es, ennél meredekebb tetőn 10 cm-es átlapolással csatlakoznak egymáshoz. Az átfedések a vízfolyás irányában takartak legyenek. Az alátétfedést a kifelé lejtő ereszszegélyre 5 cm-t rá kell vezetni és ott hideg zsindelyragasztóval rögzíteni kell. Az alátétfedések egymás feletti sorainak toldásai nem eshetnek egy vonalba. A vápák alátétfedését a vápa vonalával párhuzamosan kell elhelyezni. A zsindelyeket az alátétszerkezethez zsindelyszeggel vagy derékszögű kapoccsal kell rögzíteni, 60 tetőhajlásszögtől a rögzítések számát megduplázva. A szegezés csak ideiglenes rögzítésre szolgál, a teljes felületi tapadást és a beázásmentességet a beépített zsindelylapok nyári melegben történő összeragadása adja meg. Kiegészítő rögzítésként 60 feletti tetőhajlásszögnél, bádogos szegélylemezekre előírt szegmentes rögzítésnél, +10 C alatti kivitelezésnél vagy viharveszélyes helyen történő beépítésnél hideg zsindelyragasztást kell használni. Amennyiben a beépítés után pár héten belül nem várható, hogy a nap melegétől a zsindelyek összeolvadjanak, pl. őszi kivitelezés esetén, akkor a lapok hőlégfúvásos összemelegítése is szükséges. A ROOFBOND SHINGLE bitumenes zsindelyekkel fedett tető megfelelő átszellőztetését DIN 4108, az ÉMSZ Alátéthéjazatok irányelve és a Masterplast Tetőfólia Alkalmazástechnika szerint biztosítani kell. Ez gyakorlatilag a levegő ereszvonal menti beszellőzése mellett a lemezek alatti szabad légáramlás biztosítását, majd pedig a felmelegedett levegő gerincmenti kivezetését jelenti. Az átszellőztetés történhet gerincszellőzővel vagy szaruközönként pontszerű szellőzőnyílásokkal megoldott módon. A pontszerű tetőszellőzők alkalmazása abban az esetben szükséges, ha a gerinc lezárása nem gerincszellőző elemmel történik, vagy a tetőformából adódóan zárt szaruállások alakulnak ki. A pontszerű tetőszellőzőket a gerinchez közel, a gerinc alatti második zsindelysorban kell elhelyezni, csavaros rögzítéssel, a szellőző méretének megfelelő nagyságú nyílás fölé. A szellőzőtalpra ráfutó zsindelyek rögzítése itt hidegbitumenes ragasztással történik. A termék és a beépítés részletes leírását lásd a ROOFBOND SHINGLE beépítési útmutató -ban és a ROOFBOND SHINGLE Alkalmazástechnikai Segédlet -ben.

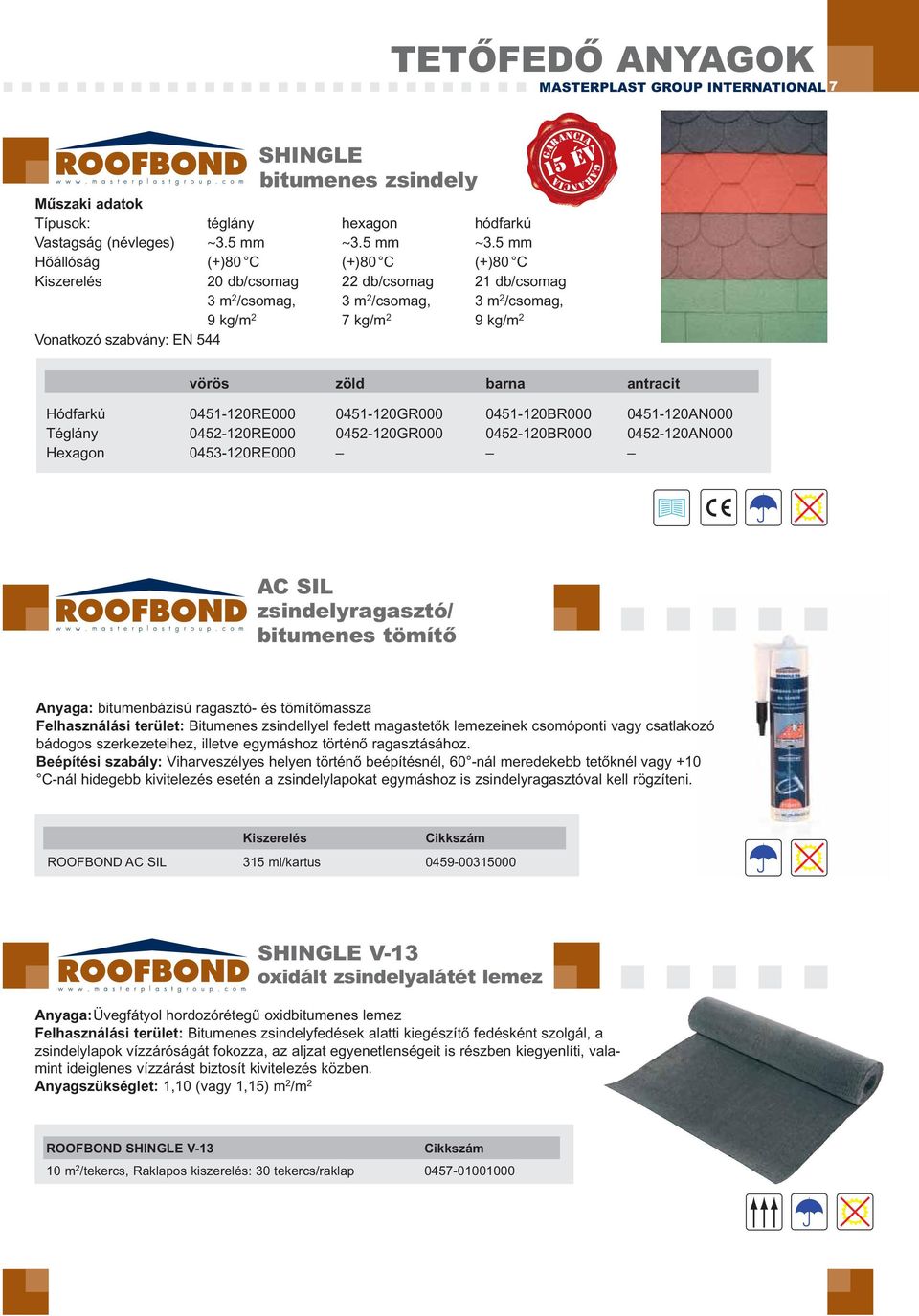

7 MASTERPLAST GROUP INTERNATIONAL 7 SHINGLE bitumenes zsindely Műszaki adatok Típusok: téglány hexagon hódfarkú Vastagság (névleges) ~3.5 mm ~3.5 mm ~3.5 mm Hőállóság (+)80 C (+)80 C (+)80 C Kiszerelés 20 db/csomag 22 db/csomag 21 db/csomag 3 m 2 /csomag, 3 m 2 /csomag, 3 m 2 /csomag, 9 kg/m 2 7 kg/m 2 9 kg/m 2 Vonatkozó szabvány: EN 544 GARANCIA 15 év GARANCIA vörös zöld barna antracit Hódfarkú RE GR BR AN000 Téglány RE GR BR AN000 Hexagon RE000 AC SIL zsindelyragasztó/ bitumenes tömítő Anyaga: bitumenbázisú ragasztó- és tömítőmassza Felhasználási terület: Bitumenes zsindellyel fedett magastetők lemezeinek csomóponti vagy csatlakozó bádogos szerkezeteihez, illetve egymáshoz történő ragasztásához. Beépítési szabály: Viharveszélyes helyen történő beépítésnél, 60 -nál meredekebb tetőknél vagy +10 C-nál hidegebb kivitelezés esetén a zsindelylapokat egymáshoz is zsindelyragasztóval kell rögzíteni. Kiszerelés ROOFBOND AC SIL 315 ml/kartus SHINGLE V-13 oxidált zsindelyalátét lemez Anyaga: Üvegfátyol hordozórétegű oxidbitumenes lemez Felhasználási terület: Bitumenes zsindelyfedések alatti kiegészítő fedésként szolgál, a zsindelylapok vízzáróságát fokozza, az aljzat egyenetlenségeit is részben kiegyenlíti, valamint ideiglenes vízzárást biztosít kivitelezés közben. Anyagszükséglet: 1,10 (vagy 1,15) m 2 /m 2 ROOFBOND SHINGLE V m 2 /tekercs, Raklapos kiszerelés: 30 tekercs/raklap

8 8 MASTERPLAST GROUP INTERNATIONAL AC zsindelyszeg Anyaga: Széles fejű horganyzott szeg, bordázott szárral Felhasználási terület: Bitumenes zsindellyel fedett magastetők lemezeinek szilárd, szegezhető aljzathoz való rögzítésére szolgál. Beépítési szabály: A szegek hosszát a két rétegben számolt zsindelyvastagság, és a minimálisan szükséges mm-es rögzítési mélység határozza meg. A szegezés technológiájának részletesebb leírását lásd a ROOFBOND SHINGLE beépítési útmutatóban! Anyagszükséglet téglány hexagon hódfarkú 60 -os tetőhajlásszögig 21 db/m 2 21 db/m 2 35 db/m 2 60 fölötti tetőhajlásszög felett 42 db/m 2 42 db/m 2 70 db/m 2 Típusok Kiszerelés 2,5 25 mm 5,0 kg cca.: 1030 db/kg ,5 25 mm 2,5 kg cca.: 430 db/kg ,5 35 mm 2,5 kg cca.: 330 db/kg AC hóvágó zsindelyhez Festett fém hóvágó Funkció: megakadályozza a magastetőknél a hó hirtelen, nagy tömegű megcsúszását 8012 Vörös Antracit Barna Szürke Zöld Fekete Bitumenes zsindelyhez AN BR GY GR BK0 hőszigetelt tetőtéri ablakok Anyaga: Rétegesen ragasztott, impregnált, két réteg lakkozással ellátott borovi fenyő, belül természetes fa színben, kívül poliészterrel bevont alumínium borítással és argongázzal töltött, hőszigetelő üvegezéssel (Ug 1,1 W/m 2 K) ellátva. A billenő ablakok között beépíthetőek Az ablakok időjárás-állóságát vízzáró, utólagos karbantartást nem igénylő, szürke színű, poliészterrel bevont alumínium burkolókeretek biztosítják. További információ az OKPOL tetőtéri ablakok terméktájékoztató kiadványban található. Okpol Termo ablak 55 cm 78 cm Okpol Termo ablak 55 cm 98 cm Okpol Termo ablak 66 cm 118 cm Okpol Termo ablak 78 cm 98 cm Okpol Termo ablak 78 cm 118 cm Okpol Termo ablak 78 cm 140 cm Okpol Termo ablak 94 cm 140 cm További típusok, méretek, és kiegészítők egyedi szállítási határidővel rendelhetők

9 MASTERPLAST GROUP INTERNATIONAL 9 Jegyzet További termékekkel kapcsolatos információért és letölthető dokumentumokért kérjük látogassol el weboldalunkra!

10 10 MASTERPLAST GROUP INTERNATIONAL Jegyzet További termékekkel kapcsolatos információért és letölthető dokumentumokért kérjük látogassol el weboldalunkra!

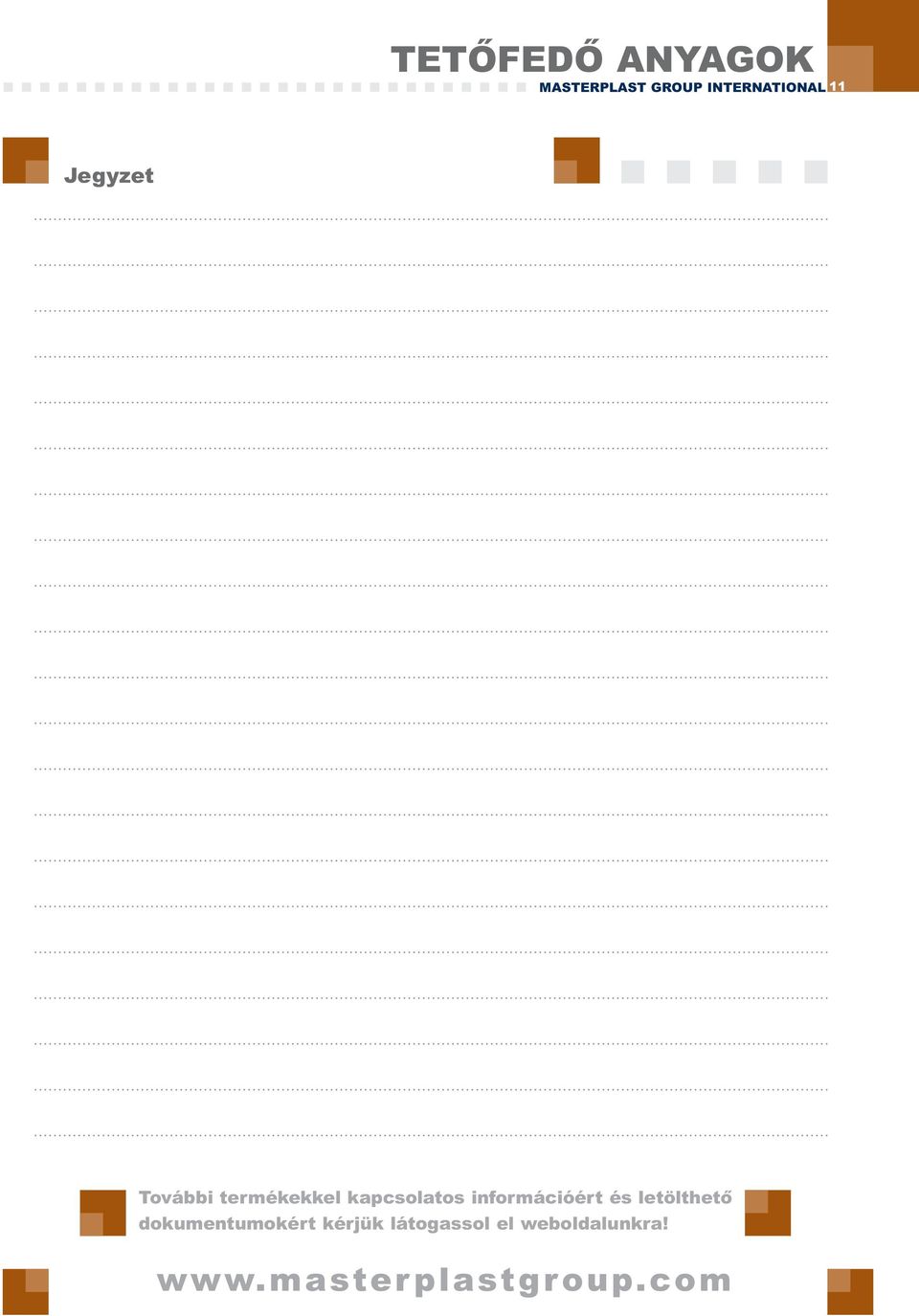

11 MASTERPLAST GROUP INTERNATIONAL 11 Jegyzet További termékekkel kapcsolatos információért és letölthető dokumentumokért kérjük látogassol el weboldalunkra!
