2 Tartalomjegyzék: oldal keverők, váltók 3 motorok, vezérlők 12 termosztatikus szelepek 30 egységek 46 tartozékok szilárd tüzeléshez 59 szabályozó szelepek és aktuátorok 70 zóna szelepek 77 Figyelem! Az ESBE a műszaki változtatás jogát fenntartja! A teljes ESBE katalógus letölthető a oldalról!

3 keverők,váltók

4 Kompakt háromjáratú keverőszelep sorozat sárgarézből, Ø15-50 méretben, 10 bar nyomásig, csatlakozása belső, külső menet vagy roppantó gyűrűs. ESBE VRG130 Előnyei: - Könnyű kezelhetőség - Különféle szerelési helyzetek - ARA600 motorral szerelve automatizálható (2 DN50- méretnél javasolt a 90-es motorsorozat valamelyikének használata) - Kiemelkedő pontosság - 90-es motorral is használható (pl. 90C: időjárás követés, CRA: állandó vízhőfok tartás) Felhasználási területek: - fűtés (padló és szolár is) - hűtés - ivóvíz - szellőzés technika 3 járatú, belső menetes szelepek méretsora: Cikkszám Név DNmm kvs Csatl. A B C D Súly kg VRG ,5 ½ , VRG ¾ , VRG ,3 ¾ , VRG , , VRG , VRG / , VRG / , VRG ,394 Keverés Váltás Rendelhetők külső csatlakozással és roppantó gyűrűs kivitelben, csak fűtési feladatokra 4 járatú (VRG140) változatban is.

5 Kompakt háromjáratú irányváltó szelep sárgarézből, Ø20-50 méretben, 10 bar nyomásra, külső vagy belső menettel vagy roppantó gyűrűs változatban. ESBE VRG230 Előnyei: - könnyű kezelhetőség - különféle szerelési helyzetek - ARA600 motorral szerelve, külső segédkapcsolóval automatizálható (2 DN50- méretnél javasolt a 90-es motorsorozat valamelyikét használni es motorral is használható (pl. 90C: időjárás követés, CRA: állandó vízhőfok tartás) Felhasználási területek: - fűtés (szolár is) - hűtés - ivóvíz - szellőzés technika - Cikksz. Név DN Kvs Csatl. A B C D Súly/kg VRG ,3 ¾ , VRG , VRG / , VRG / , VRG ,39 Rendelhetők külső menettel vagy roppantó gyűrűs változatban is. Beépítési példa:

6 5 járatú keverőszelep 5MG 25-32mm átmérő, 10 bar nyomásra, rézből, belső menettel Az ESBE 5MG szelepe egy kompakt keverőszelep, 5 csatlakozással, rézből, fűtési célokra. A kézi beállításhoz tekerőgombbal van felszerelve, az automatikus vezérlés könnyen megoldható 92P4 vagy 95-27M motorral (cikkszám , ). Átmérő mm, belső menettel, működési szög 270. Haszálható keverő- és váltószelepként is. Keverő: 4 bemenet csatlakoztatható, így a tároló tartály különböző rétegeiből vagy különböző hőforrásokból tud meleget átengedni Váltó: 4 kimenet csatlakoztatható, így a tároló tartály különböző rétegeit tudja tölteni Karbantartás: minden fő része cserélhető. A tengely tömítés két O-gyűrűből áll, melyek egyike anélkül cserélhető, hogy a rendszert le kéne ereszteni, vagy a szelepet kiszerelni. A rendszert azonban nyomás mentesíteni kell. Beépítési példák: váltó keverő

7 Felhasználási terület: - fűtés - szolár fűtés Motorok: 92P4: 120 sec, 15 Nm, 355 analóg M: 3 pontos, 230V, 150 sec, 5 Nm, mikrokapcsolóval 90-C időjárásvezérlés Műszaki adatok: Max. nyomás: 10 bar Közeg hőmérséklet: -10 C-+130 C Nyomaték: max. 3Nm Anyag: szeleptest/réz, o-gyűrűk/epdm 5 járatú keverő szelep, 5MG, belső menet Cikkszám Típus DN Kvs Csatl. A B C D E Súly kg szivárgás % MG ,94 0, MG ¼ ,27 0,2

8 Öntöttvas, 3 és 4 járatú, karimás keverőszelepek, Ø méretben, 6 bar nyomásig. ESBE 3F/4F sorozat Az F sorozatú öntöttvas szelepeknél a keverési arányok beállíthatóak kézzel, vagy automatikusan vezérelt rendszereknél motorral. Valamennyi fő eleme cserélhető, a tengelytömítés 2 O-gyűrűből áll, melyből az egyik a rendszere leengedése vagy a szelep szétszerelése nélkül is cserélhető. - felhasználási terület: fűtés/hűtés - hőmérséklet: -10 C C - szögelfordulás: 90 - használható motortípus: 90-es sorozat (DN 50 alatt a 600-as motorok is) - szükséges nyomaték: Ø 25 - ig = 3 NM Ø 50 - ig = 5 NM Ø 80 ig = 10 NM Ø150 ig= 15 NM (Az ESBE javaslata: Ø 50-től a nagy motorok (90-es sorozat) használata) Beépítési példák: 3F 4F keverés váltás

9 Háromjáratú szelepek: Cikkszám Név Átmérő Kvs Súly A B C D E F G /mm kg F , x11, F , x11, F , x F , x F , x F , x F , x F , x F , x F , x18 Négyjáratú szelepek: Cikkszám Név Átmérő Kvs Súly A B C D E F G mm kg F , x F , x F , x F , x F , x F , x F , x F , x18

10 Kompakt háromjáratú irányváltó szelep sárgarézből, Ø15-25 méretben, 6 bar nyomásra, külső/belső menettel vagy roppantó gyűrűs változatban. ESBE VZD Előnyei: - kompakt kialakítás - gyors váltás, 3 sec - közeg hőmérséklete: folyamatosan max. 95 C, időszakosan max. 110 C, min. 5 C - környezeti hőmérséklet: 0-60 C - max. nyomásesés: keverésnél max. 0,5 bar, váltásnál max. 0,8 bar - vezérlő jel: két pontos - védettség: IP40 - leragadás elleni védelem - 7 napos állásidő után automatikusan megmozgatja a szelepet - rendelhető belső/külső menettel és roppantó gyűrűs változatban is - szelep belső és a működtető motor könnyen cserélhető Felhasználási területek: - fűtés (padló is) - hűtés - zóna - szellőzés technika

11 Cikkszám Típus DN Kvs Csatlakozás A B C D E Kábel Súly kg VZD ,0 Rp ¾ fix 0, VZD ,5 G ¾ ,0 G VZD ,5 CPF22 mm , ,0 CPF28 mm ,7 CPF = roppantó gyűrűs RP = belső menet G = külső menet *= a kvs érték váltásnál, m³/h-ban mérve, 1 bar nyomásesésnél (keverésnél 10%-al alacsonyabb) Beépítési példa:

12 motorok, vezérlők

13 2 pontos motorsorozat irányváltó szelepek vezérlésére. Működési tartomány 90, kézzel könnyen állítható. ESBE ARA600 sorozat - 24 vagy 230 V, 50 Hz - 1,5 m kábellel - különböző futási idők (15-60 mp) - használható 3 pontos jellel is! - segédkapcsoló akár opcióként, akár bizonyos típusoknál felszerelve - az irányváltó szelephez való illesztéshez szükséges csatlakozó készlettel szállítva - hőmérséklet tartomány: C - védettségi osztály: IP 41 2 pont, 24 V (ARA6x8 előreszerelt segédkapcsolóval) Cikkszám Név Fut.idő 90 Jel Nyomaték Nm Súly kg ARA637 24V 50Hz 15 2 pont SPST 3 0, ARA647 24V 50Hz 30 2 pont SPST 6 0, ARA657 24V 50Hz 60 2 pont SPST 6 0, ARA638 24V 50Hz 15 2 pont SPST 3 0, ARA648 24V 50Hz 30 2 pont SPST 6 0, ARA658 24V 50Hz 60 2 pont SPST 6 0,615 2 pont, 230 V (ARA6x6 előreszerelt segédkapcsolóval) Cikkszám Név Fut.idő 90 Jel Nyomaték Nm Súly kg ARA V 50Hz 15 2 pont SPST 3 0, ARA V 50Hz 30 2 pont SPST 6 0, ARA V 50Hz 60 2 pont SPST 6 0, ARA V 50Hz 15 2 pont SPST 3 0, ARA V 50Hz 30 2 pont SPST 6 0, ARA V 50hz 60 2 pont SPST 6 0,612

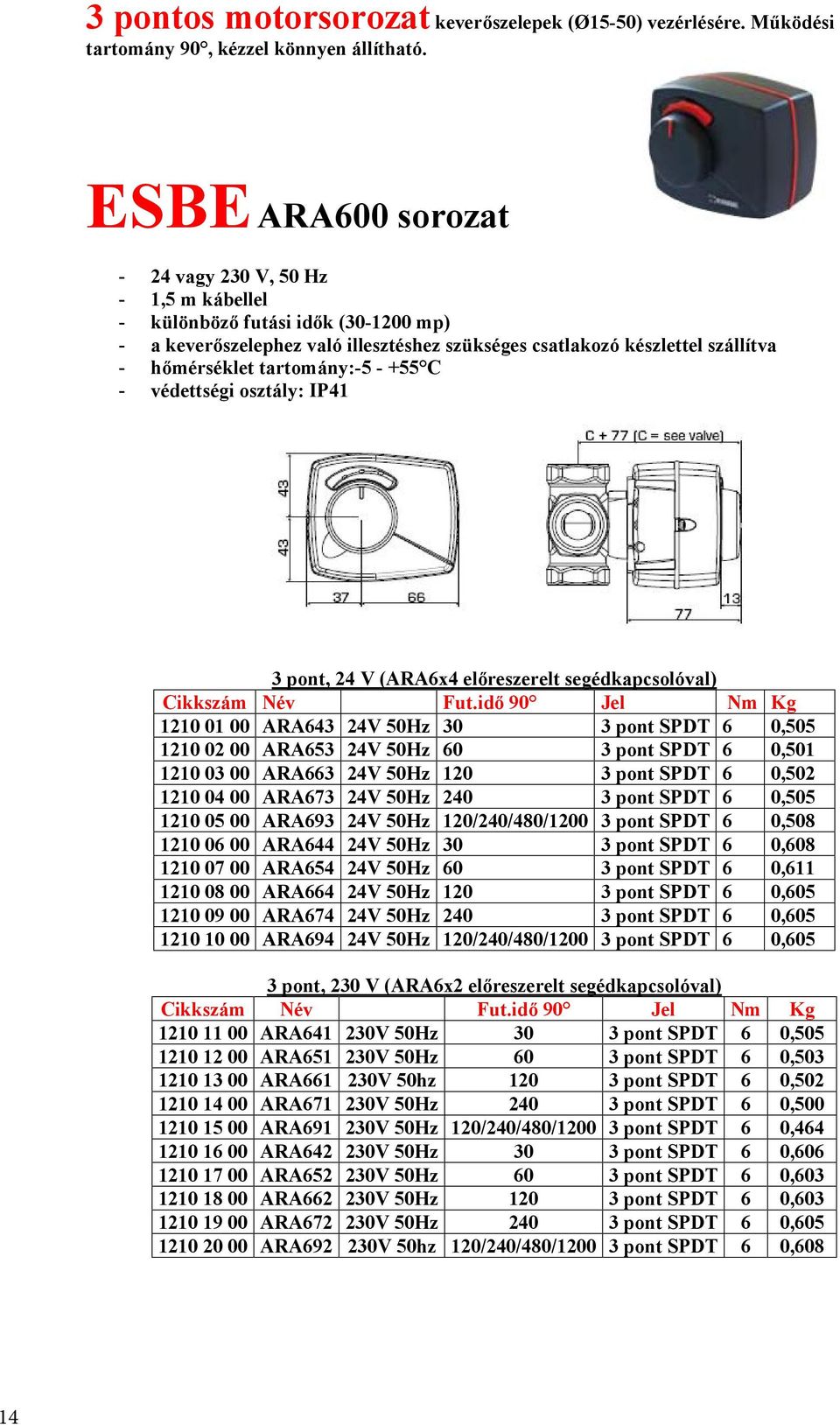

14 3 pontos motorsorozat keverőszelepek (Ø15-50) vezérlésére. Működési tartomány 90, kézzel könnyen állítható. ESBE ARA600 sorozat - 24 vagy 230 V, 50 Hz - 1,5 m kábellel - különböző futási idők ( mp) - a keverőszelephez való illesztéshez szükséges csatlakozó készlettel szállítva - hőmérséklet tartomány: C - védettségi osztály: IP41 3 pont, 24 V (ARA6x4 előreszerelt segédkapcsolóval) Cikkszám Név Fut.idő 90 Jel Nm Kg ARA643 24V 50Hz 30 3 pont SPDT 6 0, ARA653 24V 50Hz 60 3 pont SPDT 6 0, ARA663 24V 50Hz pont SPDT 6 0, ARA673 24V 50Hz pont SPDT 6 0, ARA693 24V 50Hz 120/240/480/ pont SPDT 6 0, ARA644 24V 50Hz 30 3 pont SPDT 6 0, ARA654 24V 50Hz 60 3 pont SPDT 6 0, ARA664 24V 50Hz pont SPDT 6 0, ARA674 24V 50Hz pont SPDT 6 0, ARA694 24V 50Hz 120/240/480/ pont SPDT 6 0,605 3 pont, 230 V (ARA6x2 előreszerelt segédkapcsolóval) Cikkszám Név Fut.idő 90 Jel Nm Kg ARA V 50Hz 30 3 pont SPDT 6 0, ARA V 50Hz 60 3 pont SPDT 6 0, ARA V 50hz pont SPDT 6 0, ARA V 50Hz pont SPDT 6 0, ARA V 50Hz 120/240/480/ pont SPDT 6 0, ARA V 50Hz 30 3 pont SPDT 6 0, ARA V 50Hz 60 3 pont SPDT 6 0, ARA V 50Hz pont SPDT 6 0, ARA V 50Hz pont SPDT 6 0, ARA V 50hz 120/240/480/ pont SPDT 6 0,608

15 Analóg motorok keverőszelepek (Ø15-50) vezérlésére. Működési tartomány 90, kézzel könnyen állítható. ESBE ARA600 sorozat - 24 V AC/DC, 50/60 Hz - Hőmérséklet tartomány: C - Védettségi osztály: IP41 Cikkszám Név Fut.idő 90 Jel Nm Kg ARA639 24VAC/DC 50/60Hz 15/30/60/ V, 2.10V, 6 0, mA, 4.20mA ARA659 24VAC/DC 50/60Hz 45/ V, 2.10V 0.20mA, 4.20mA 6 0,509 ARA659 ARA639

16 2 pontos motorsorozat keverőszelepek (Ø15-150) vezérlésére. Működési tartomány ESBE 90 sorozat - rendelkezik két végállás kapcsolóval, melyeket egy állítható bütyök működtet, így változtatható a futási szög - a motor kézzel is állítható V, 50 vagy 60 Hz - különböző futási idők - beépített relé (ki/be kapcsolós termosztát használata esetén) - a keverőszelephez való illesztéshez szükséges csatlakozó készlettel szállítva - környezeti hőmérséklet: -15 C C - védettségi osztály: IP54 2 pont 230 V Cikkszám Név Fut.idő sec Nm Kg Relével 0, Relével 0,944

17 3 pontos motorsorozat keverőszelepek (Ø15-150) vezérlésére. Működési tartomány ESBE 90 sorozat - rendelkezik két végállás kapcsolóval, melyeket egy állítható bütyök működtet, így változtatható a futási szög - a motor kézzel is állítható - 24 vagy 230 V, 50 vagy 60 Hz - különböző futási idők - a keverőszelephez való illesztéshez szükséges csatlakozó készlettel szállítva - környezeti hőmérséklet: -15 C C - védettségi osztály: IP54 3 pont, 24V Cikkszám Név Fut.idő 90 Nm Kg , , , , M 15 5 mikrokapcsolóval 0, M mikrokapcsolóval 0, M mikrokapcsolóval 0, M mikrokapcsolóval 0,866 3 pont 230 V , , , , M 15 5 mikrokapcsolóval 0, M mikrokapcsolóval 0, M mikrokapcsolóval 0, M mikrokapcsolóval 0, M 150 (270 ) 5 (5MG-hez) mikrokapcsolóval 0,800

18 Analóg motorok keverőszelepek (Ø15-150) vezérlésére. Működési tartomány ESBE 90 sorozat - rendelkezik két végállás kapcsolóval, melyeket egy állítható bütyök működtet - különböző futási szögek - a motor kézzel is állítható - 24 vagy 230 V, 50 vagy 60 Hz - a vezérlő jel lehet: 0-10V vagy 2-10V, 0-20 vagy 4-20 ma - gyárilag beállítva: 0-10V, 15/60/120 sec (egyéb állítás az elülső burkolat levétele után) - a keverőszelephez való illesztéshez szükséges csatlakozó készlettel szállítva - környezeti hőmérséklet: -15 C C - védettségi osztály: IP54 Analóg, 24 V cikkszám név futási idő sec. Nm Működés Kg P 15/ , P 60/90/ , P2 120/180/ , P ,952

19 ESBE vezérlő CRA110, CRS Az ESBE CRA110 egy kombinált motor/állandó hőmérséklettartásra szolgáló vezérlő, 5-95 C beállítható hőmérséklettel. Megfelel DN50 méretig, különösen alkalmas a háromjáratú VRG és a négyjáratú VRB szelepekhez. Működés A hőmérséklet beállítása egy könnyen használható joystick -al történik. Alternatív cél hőmérséklet aktiválható egy külső jellel. Szerelés Az áramellátást adapter 230 VAC (kompletten átalakítóval, kábellel és dugóval) vagy 24 VAC (kábellel és dugóval) biztosítja. A motor tartozéka az előremenő érzékelő 1,5 méteres kábellel (hosszabb kábel opció). Az érzékelőt védeni kell a környezeti hőmérséklettől. Használható a G, MG, F és BIV szelepekkel, a VRG és VRB sorozattal szerelve pedig még nagyobb pontosságot és egyszerű szerelést biztosít. Opciós tartozék / 5 méteres kábel az előremenő szenzorhoz Beépítési példák

20 A csatlakoztatáshoz szükséges készleteket a motorral együtt szállítják. Más gyártmányú szelephez a következő készletek rendelhetők: Meibes: Watts: Műszaki adatok: Környezeti hőmérséklet: -5 C C Besorolás: IP41 Cikkszám Típus VAC Hőm.tart. Nyomaték Futási idő CRA C 6 Nm 30 sec CRA C 6 Nm 30 sec Figyelem: rendelhető a kifejezetten használati meleg vizes alkalmazásra kifejlesztett CRS131 merülő NTC-vel, legionella védelemmel Cikkszám Típus VAC Hőm.tart. Nyomaték Futási idő CRS C 6 NM 30 sec

21 ESBE vezérlő CRA120 Az ESBE CRA120 egy kombinált motor/állandó hőmérséklettartásra szolgáló vezérlő, 5-95 C beállítható hőmérséklettel. Megfelel DN méretig, különösen alkalmas a háromjáratú karimás (F) szelepekhez. Működés: Alkalmas keverő-, és váltószelepekhez is. A hőmérséklet beállítása egy könnyen kezelhető kijelző egységen történik. Szerelés: Az áramellátást adapter (230 V/kompletten átalakítóval, 1,5 m kábellel és 24 V/kábellel) biztosítja. A vezérlő tartalmazza a falra könnyen szerelhető kijelzőt, ami jó megoldás, ha a motor és a szelep is egyébként nehezen elérhető helyen van. A motor tartozéka az előremenő érzékelő 1,5 m kábellel (hosszabb kábel opció). Az érzékelőt védeni kell a környezeti hőmérséklettől. Opciós tartozék / 5 méteres kábel az előremenő szenzorhoz Beépítési példák Az ESBE karimás (F) keverőszelepeihez való csatlakoztatáshoz a szükséges készletet a motorral szállítják.

22 A következő egyéb szelepekhez rendelhető csatlakozó készlet: - ESBE VRG, VRB: ESBE MG, G, F, H, HG, BIV: valamint Centra, Meibes, Sauter, Siemens, Viessmann, Wita Műszaki adatok: Környezeti hőmérséklet: -5 C C Besorolás: IP54 Cikkszám Típus VAC Hőm. tart. Nyomaték Futási idő Súly CRA C sec 1,0 kg CRA C sec 0,8 kg Méretek:

23 ESBE vezérlő CRB100 Az ESBE CRB100 egy szobahőmérséklet érzékelésen alapuló, gyorsan, egyszerűen szerelhető szabályozó, motorral egybeépítve, felhasználóbarát kezelőfelülettel. A beállítás beltéri egységen keresztül történik, amely tartalmazza a hőmérséklet érzékelőt. Ez kábellel (CRB111, 114), vagy rádió frekvenciásan (CRAB122) csatlakozik a vezérlőhöz. Működés A CRB100 energiatakarékos, ugyanakkor nagy komfort fokozatot biztosít. Két fő részből áll: - előremenő érzékelővel és 1,5m (5m opció) kábellel ellátott vezérlőegység, amely a keverőszelepre szerelve szabályozza a hőellátást (villásdugóval ellátva, használatra készen, 230 VAC-ra) - szoba termosztátot is tartalmazó, modern kialakítású beltéri egység, amelyen a napi/heti hőmérsékletet lehet beállítani. A vezérlőegységet kábellel (CRB111 és CRB114), vagy rádiófrekvenciásan (CRB122) lehet a beltéri egységhez csatlakoztatni. A szabályozás a szoba termosztát visszajelzésén alapul, könnyen megváltoztatható a cél hőmérséklet módosításával a beltéri egységen. A belső órával (CRB114 és 122) lehetőség van külön nappali és éjszakai beállításra, ami további energia megtakarítást tesz lehetővé. Az alternatív hőmérsékletet külső egységről CRB915 is lehet aktiválni, így a célhőmérséklet beállítása mobiltelefonról megoldható. A CRB114-t szivattyúvezérlésre alkalmas kiegészítő kapcsolóval lehet ellátni (opció) és tartalmazza a külső kapcsoló dobozt a könnyű szerelhetőség érdekében. Szerelés A legjobb komfort eléréséhez a beltéri egységet a házban egy központi nyitott részen ajánlott elhelyezni, ahol direkt napfény nem éri. A rádiófrekvenciás beltéri egység rugalmas megoldást kínál, még könnyebbé és gyorsabbá téve a szerelést.

24 A CRB100 könnyen illeszthető az ESBE 3 és 4 járatú szelepeihez (G, MG, F és BIV), a VRG és VRB szelepekkel együtt pedig még nagyobb pontosságot és egyszerűbb szerelést tesz lehetővé. Figyelem: 5MG kivételével! Opciós tartozékk: CRA911 előremenő érzékelő, 5 m kábel Csatlakozó készletek CRB915 GSM modul Az ESBE szelepekhez a csatlakozó készletet a vezérlő tartalmazza. Csatlakozó készletek egyéb szelepekhez: Meibes Műszaki adatok Watts Honeywell Corona Lovato PAW - környezeti hőmérséklet: max. +55 C min. -5 C - védettség: vezérlőegység-ip41, beltéri egység-ip20 - védettségi osztály: II (kettős szigetelés) - nyomaték: 6 NM - futási idő (max. sebességnél): 30 sec (90 ) - súly: 0,9 kg - beltéri egység kábele: 20 m - rádiófrekvencia CRB120: 868MHz Elektromos bekötés Rögzített beépítésnél a vezérlő elé egy többpólusú megszakítót kell beszerelni. Szivattyú áram ellátás CRB 114 vezérlő

25 Beépítési méretek: Cikkszám Név VAC Nyomaték Beltéri egység Megjegyzés Nm CRB kábel belső óra nélkül CRB kábel belső óra, szivattyúvezérlő kábeldoboz CRB rádiós belső óra Beépítési példa * = csak a CRB114 esetén

26 CRC110 vezérlés Az ESBE CRC110 gyorsan, könnyen szerelhető időjárás követő vezérlés beépített motorral. Elsősorban az ESBE VRG és VRB szelepeihez ajánlott DN50 méretig. Működés Az optimálisan beállítható fűtési görbének köszönhetően használata kényelmet és energia megtakarítást jelent. A vezérlő két részből áll: - hő ellátást szabályozó, keverőszelepre szerelhető motoros vezérlő egység - az épület északi oldalára szerelendő külső érzékelő A szabályozás a külső érzékelő visszajelzésén és a beállítható fűtési görbén alapul. Egy párhuzamos görbe, pld. éjszakai, külső jellel aktiválható. Jól szigetelt épületeknél és gyors felfűtésű rendszereknél (radiátoros fűtés) hőmérsékletszűrő funkciót lehet aktiválni, a külső hőmérsékletváltozás hatásának késleltetésére, a kalkulált és a tényleges fűtési igény közötti egyensúly fenntartása, az ingadozások kiküszöbölése érdekében. Szállítási terjedelem - tápegység 230 V adapter, transzformátorral, kábellel és dugóval - előremenő érzékelő 1,5 m kábellel (hosszabb kábel opcióként rendelhető). Az érzékelőt a környezeti hőmérséklettől szigeteléssel kell védeni. - külső érzékelő 20 méter kábellel. Az érzékelőt az épület északi oldalára, eresz alá kell helyezni, védeni a közvetlen napfénytől és esőtől. A CRC110 használható az ESBE 3 és 4 járatú szelepeivel (G, MG, F, BIV, T, TM, H és HG) valamint a VRG és VRB szelepekkel. Ezek esetében még pontosabb szabályozást és könnyebb szerelést érhetünk el. Nem alkalmas az 5 MG típushoz. Külön rendelhető tartozékok ARA 801 mikrokapcsoló ARA motorokhoz CRA911 előremenő érzékelő 5 m kábellel CRB915 GSM-modul Csatlakozó készletek Az ESBE szelepekhez történő összeszereléshez szükséges csatlakozó készletet a vezérléssel együtt szállítják, de szükség esetén külön is megrendelhető (motorral szállítva) Egyéb gyártmányú szelepekhez az alábbi csatlakozó készletek rendelhetők: Meibes Watts Honeywell Corona Lovato PAW

27 Műszaki adatok: - környezeti hőmérséklet: max +55 C / min -5 C - hőmérséklet tartomány: előremenő érzékelő - +5 C C külső érzékelő -50 C C - védettség: IP41 - védettségi osztály: II - teljesítmény felvétel: 230 ±10% VAC, 50 Hz - áramfogyasztás 230 VAC: 10 Va - nyomaték: 6 Nm - futási idő maximális sebességnél (90 ): 30 sec - súly: 0,9 kg Beépítési méretek VRG100, 200, 300 és VRB100 szelepek esetén: Cikkszám Megnevezés Feszültség VAC Nyomaték Nm CRC Beépítési példa:

28 Időjárás követő vezérlő egység 90C az ESBE 3 járatú keverőszelepeihez. Két különböző változatban, könnyű kezelhetőséget biztosító grafikus kijelzővel, 1,5 m tápkábellel. Egyazon időben kezel egy keverő szelepet és fogad max. 6 bejövő és 3 kimenő jelet. Alkalmas egy háztartás teljes fűtési rendszerének vezérlésére. Funkció (+ tartalmazza/ - opció) Funkció 90C-1 90C-3 napi/heti program + + fűtési görbe határolás max/min + + szelepműködtetés + + szivattyúvezérlés ki/be + + szivattyúvezérlés második kör + kazánvezérlés + kiegészítő hőforrás-szelephelyzet vezérlés + + kiegészítő hőforrás-hőmérsékletérzékelő vezérlés + szolár vezérlés + + töltő szivattyú vezérlés + kézi működtetés + + fagyvédelem + + CRS231 takarékos üzem (10 C belső hőmérséklet) - - állandó előremenő hőmérsékletvezérlés + + állandó előremenő hőmérséklet folyamatvezérlés, 14 napos + + használati meleg víz vezérlés + hőmérséklet különbség vezérlés + beállítás varázsló + + működési statisztika + + Hardware (+ tartalmazza / - opció) Hardware 90C-1 90C-3 tápkábel 230 V 1,5 m + + szivattyú/fűtés tápkábel 230 V, 1,5 m + érzékelő doboz 1 2 bemenetek max. számal 3 6 kimenetek max. száma 1 3 előremenő érzékelő, 1,5 m kábel + + univerzális érzékelő, 1,0 m kábel db 3 külső érzékelő, kábel nélkül + + beltéri érzékelő, kábel nélkül - - érzékelő kábel, 20 m - -

29 A következő szelepekhez alkalmas csatlakozó készlettel szállítva: - VRG100, 200, 300, VRB100, MG, G, F, BIV, H és HG Tartalék csatlakozó készletek rendelhetők: = VRG/VRB szelepekhez = MG, G, F, BIV, H és HG szelepekhez Opciós tartozékok rendelési számai: /CRS231 beltéri érzékelő ( C) /CRS211 előremenő érzékelő ( C) /CRS213 univerzális érzékelő ( C) /CRS215 magas hőmérsékletű érzékelő ( C) Igény esetén más gyártók bizonyos szelepeihez is rendelhető csatlakozó készlet. Műszaki adatok: - méretek: 96 x 135 x 85 mm - áramellátás: 230 V, 50/60 Hz - grafikus kijelző 128 x 64 - vezérlő futási idő: 120sec/90 - védettségi osztály: II - védettség: IP54 - környezeti hőmérséklet: 0-40 C - nyomaték: 15 Nm - súly: 0,9 kg Beépítési méretek: 90C+VRG100,200,300 VRB és VRH100 Beépítési méretek: 90C+MG, G, F, HG, BIV T/TM 90C-1 sorozat Cikkszám Típus Bemenet Kimenet Érzékelő kábel Beltéri érzékelő Univerzális érzékelő C-1A C-1B C-1C C-3 sorozat Cikkszám Típus Bemenet Kimenet Érzékelő kábel Beltéri érzékelő univerzális érzékelő C-3B C-3C

30 termosztatikus szelepek

31 Kiválasztási segédlet ESBE termosztatikus szelepekhez A B C D E F G H I J K L Folyásirány Hőm.tart. Ivóvíz (vezetékben) Ivóvíz (csapoknál) Szolár fűtés Hűtés Padlófűtés C VTA C VTA320 VTA520 VTA320 VTA570 VTA C VTA320 VTA320 VTA320 VTA C VTA330 VTA C VTA530 VTA C VTA330 VTA330 VTA320 VTA320 VTA370 VTA320 VTA C VTS520 VTS520 VTA570 VTA530 VTA530 VTA520 VTA520 VTA520 VTS520 VTA C VTS520 VTS520 VTA520 VTA C C VTA550 VTA C C VTA360 VTA C VTA560 VTA C VTA360 VTA C VTS550 VTS550 VTS550 VTA560 VTA560 VTA550 VTA550 VTA C VTS550 VTS550 VTA550 VTA550 fekete: elsősorban ajánlott, kék: másodlagos alternatíva

32 ESBE termosztatikus keverőszelepek, VTA320, 520 széles körű felhasználást, nagy átfolyó képességet biztosítanak a használati vízellátásban, cirkulációs vezeték esetén is, valamint padlófűtésre. A VTA320/520 szelep az első számú megoldás használati meleg vízellátásban, ahol követelmény a forrázás biztonság, és ahol egyéb hőmérsékletszabályozó szerelvények vannak beépítve a vízcsapoknál. Ezek a szelepek használhatóak cirkulációs vezeték megléte esetén is. Megfelelőek padlófűtési rendszereknél is, de különös figyelmet kell fordítani a hőmérséklet tartományra és az átfolyási követelményekre. Funkció: aszimmetrikus folyási irány, forrázás biztos (hidegvíz kimaradás esetén a meleg víz azonnal lezár) Közeg: - friss víz/ivóvíz - zárt rendszerek - víz fagyálló adalékkal (glykol 50% keverék) - A szelepek felhasználási területe: fekete pont: ajánlott üres pont: alternatíva

33 VTA321 belső menet Cikkszám Típus C Kvs Csatlakozás A B C D Súly kg VTA C 1,5 Rp ½ , ,6 Rp ¾ 0, C 1,5 Rp ½ 0, ,6 Rp ¾ 0,48 VTA322/522 külső menet Cikkszám Típus C Kvs Csatlakozás A B C D Súly kg VTA C 1,2 G ½ , ,5 G ¾ 0, ,5 G 1 0, VTA C 3,2 G , ,5 G 11/4 0, VTA C 1,6 G , C 1,2 G ½ 0, ,5 G ¾ 0, ,6 G 1 0, VTA C 3,2 G , ,5 G 11/4 0, C 3,2 G1 0, ,5 G 11/4 0,95 A szelepek rendelhetők roppantó gyűrűs és adapteres csatlakozással is. Beépítési példák

34 Prémium sorozat: VTA330/530 A legmagasabb követelményeket is kielégítik. Tulajdonságai: rövid reakcióidő, biztonságos működés, pontos hőmérséklettartás, változatos beépítési lehetőségek A VTA330 szelepek kifejlesztésének célja a használati meleg víz szabályozása csapoknál és zuhanyzóknál, ahol nincs egyéb hőmérsékletszabályozó szerelvény beépítve. A gyors reagálású termosztát és a nyomás kiegyenlített szelepbelső lehetővé teszi a hőmérséklet szinten tartását minimális eltéréssel, függetlenül a víznyomásváltozástól. Forrázás biztos. Használata kifejezetten ajánlott kórházakban és gyermek létesítményekben. A VTA530 szelepek pontos vezetéken belüli szabályozást biztosítanak ott, ahol a csapoknál és zuhanyzóknál további hőmérsékletszabályozó szerelvények vannak beépítve. Folyásirány: aszimmetrikus Közeg: - friss víz / ivóvíz - zárt rendszer - víz fagyálló adalékkal (glykol 50% keverék)

35 A szelepek felhasználási területek fekete pont: ajánlott - üres pont: alternatíva VTA332/532 külső menet Cikkszám Típus C Kvs Csatlakozás A B C D Súly kg VTA ,2 G ¾ , VTA ,3 G , ,5 G 11/4 0, VTA ,2 G ¾ , ,3 G 1 0, VTA ,3 G , ,5 G 11/4 0,95 A szelepek rendelhetők roppantó gyűrűs és adapteres csatlakozással is.

36 Prémium sorozat: VTA360/560 A legmagasabb követelményeket is kielégítik. Tulajdonságai: rövid reakcióidő, biztonságos működés, pontos hőmérséklettartás, változatos beépítési lehetőségek A VTA330 szelepek kifejlesztésének célja a használati meleg víz szabályozása csapoknál és zuhanyzóknál, ahol nincs egyéb hőmérsékletszabályozó szerelvény beépítve. A gyors reagálású termosztát és a nyomás kiegyenlített szelepbelső lehetővé teszi a hőmérséklet szinten tartását minimális eltéréssel, függetlenül a víznyomásváltozástól. Forrázás biztos. Használata kifejezetten ajánlott kórházakban és gyermek létesítményekben. A VTA530 szelepek pontos vezetéken belüli szabályozást biztosítanak ott, ahol a csapoknál és zuhanyzóknál további hőmérsékletszabályozó szerelvények vannak beépítve. Folyásirány: szimmetrikus Közeg: friss víz / ivóvíz, zárt rendszer,víz fagyálló adalékkal (glykol 50% keverék)

37 VTA362/562 külső menet Cikkszám Típus C Kvs Csatlakozás A B C D Súly kg VTA ,2 G ¾ , VTA ,3 G , ,5 G 11/4 0, VTA ,2 G ¾ , ,3 G 1 0, VTA ,3 G , ,5 G 11/4 0,87 A szelepek rendelhetők roppantó gyűrűs és adapteres csatlakozással is. Beépítési példa

38 ESBE termosztatikus keverőszelep VTA370/570 padlófűtésre VTA370/570 külső menetes / VTA570 szivattyú csatlakozós / VTA570 oldható kötésű A VTA370/570 szelep az első számú megoldás az olyan padlófűtési rendszerekben, ahol követelmény a forrázás biztonság, fűtés csövek és a padló védelméért. Ezek a szelepek használhatók előkeverő szerelvényként olyan használati meleg vízrendszerekben, ahol követelmény a nagy áteresztő képesség, de ebben az esetben egyéb hőmérsékletszabályozó szerelvény beépítése kötelező közvetlenül a felhasználás helyén. Folyásirány: aszimmetrikus Közeg: - zárt rendszerek - víz fagyálló adalékkal, pl. glykol, 50% keverék Felhasználás:

39 Cikkszám Típus C Kvs Csatlakozás A B C D Súly kg VTA ,5 G , ,8 G 11/4 0, VTA ,4 G , VTA572 4,5 G , ,8 G 11/4 0, VTA ,4 G , VTA ,5 G , ,8 G 11/4 0,95 Beépítési példák: Megjegyzés: VTA372 padlófűtésnél való használata esetén a bypass ágba állítható fojtást kell egyéb típusoknál ajánlott - beépíteni!

40 ESBE termosztatikus keverőszelepek, VTA550 széles körű felhasználást, nagy átfolyó képességet biztosítanak a használati vízellátásban, cirkulációs vezeték esetén is. külső menetes / külső menetes toldattal / roppantó gyűrűs A VTA550 szelep az első számú megoldás olyan helyeken, ahol követelmény a forrázás biztonság, és ahol egyéb hőmérsékletszabályozó szerelvények vannak beépítve a vízcsapoknál. Felhasználhatóak padlófűtési rendszereknél is, de különös figyelmet kell fordítani a hőmérséklet tartományra és az átfolyási követelményekre. Közeg: - friss víz/ivóvíz - zárt rendszerek - víz fagyálló adalékkal (glykol 50% keverék) Folyási irány: szimmetrikus A szelepek felhasználási területe:

41 VTA552 külső menet Cikkszám Típus C Kvs Csatlakozás A B C D Súly kg VTA ,2 G , ,5 G 11/4 0, ,2 G 1 0, ,5 G 11/4 0, ,2 G 1 0, ,5 G 11/4 0,87 A szelepek rendelhetők roppantó gyűrűs és adapteres csatlakozással is. Beépítési példa:

42 ESBE VTS520, 550 termosztatikus keverőszelep szolár rendszerrel összekapcsolt használati meleg vízellátáshoz külső menetes/külső menetes adapterrel/roppantó gyűrűs adapterrel Szolár rendszer esetén a magas vízhőmérséklet extra ellenálló szerelvényeket követel. A VTS520/550 szelep forrázásbiztos és ott alkalmazható, ahol további hőmérséklet szabályozó szerelvény van beépítve közvetlenül a felhasználás helyén. Folyásirány: Közeg: - VTS520: aszimmetrikus - VTS550: szimmetrikus - friss víz / ivóvíz - zárt rendszer - víz fagyálló adalékkal (glykol 50% keverék) Felhasználás:

43 VTS522/552 külső menet Cikkszám Típus C Kvs Csatlakozás A B C D Súly kg VTS ,2 G , ,5 G 11/4 0, ,2 G 1 0, ,5 G 11/4 0, VTS ,2 G , ,5 G 11/4 0, ,2 G 1 0, ,5 G 11/4 0,87 A szelepek rendelhetők roppantó gyűrűs és adapteres csatlakozással is. Beépítési példa:

44 ESBE VTD300 termosztatikus váltószelep Működés A VTCD300 háromjáratú termikus váltószelep, a bejövő folyadékot a névleges váltási hőmérséklet alatt a B csonk felé, felette az A csonk felé engedi tovább. A szelep fix hőmérsékletű termosztátot tartalmaz, amely a bejövő folyadék hőmérsékletére reagál, és annak megfelelően változtatja az áramlási irányt. A teljes váltás egyik csonktól a másikig ±2 C - ±3 C tartományon belül történik. Ez azt jelenti, hogy a 45 C névleges hőmérsékletű szelep B csonk felé irányít, ha a bejövő folyadék hőmérséklete 43 C, majd egyszerre A és B csonk felé küldi a bejövő folyadékot, ha annak hőmérséklete 43 C-47 C közötti, és A csonk felé, ha ez a hőmérséklet 47 C. Négy különböző névleges hőmérsékletű szelep rendelhető: 45 C, 50 C, 60 C és 70 C. A szelep működése független a beépítési helyzettől. Közeg Maximum 50% glycol tartalom fagyvédelem céljából megengedett. Mind a viszkozitást, mind a hővezetést befolyásolja, ha a rendszer glycolt tartalmaz, ezt figyelembe kell venni a szelep kiválasztásakor % glycol esetén a szelep maximális teljesítő képessége 30-40%-al csökken. Alacsonyabb koncentrációjú glycol figyelmen kívül hagyható. Karbantartás Ajánlatos a szelep csatlakozásait elzáró szerelvénnyel felszerelni. Normál feltételek mellett nem igényel karbantartást, de szükség esetén a termosztát könnyen cserélhető. Felhasználási terület - fűtés, szolár fűtés - ivóvíz - zóna Műszaki adatok - maximális nyomás: 10 bar - váltási pontosság: ±1 C - váltási tartomány: 45 C ±2 C; 50 C, 60 C, 70 C ±3 C - közeg hőmérséklet: folyamatosan maximum 100 C, időlegesen maximum 110 C - minimum 0 C - maximális nyomás különbség: 1 bar - csatlakozások: külső menet - anyag: sárgaréz (horganykiválásnak ellenálló)

45 Folyásirány: váltás Cikkszám Név DN Kvs Csatlakozás névleges váltási A B C D Súly kg E hőmérséklet VTD ,6 külső 1 45 C , VTD ,6 Külső 1 50 C , VTD ,6 külső 1 60 C , VTD ,6 külső 1 70 C ,45 Beépítési példák

46 EGYSÉGEK

47 Az ESBE VMC300/500 szolár egysége dupla funkciót lát el a vízszolgáltatásban. Kiegészítő fűtés használata esetén váltja a bejövő víz irányát, és egyben kiküszöböli a forrázás veszélyt, mindezt egy könnyen szerelhető kompakt egységben. VMC300/500 külső menettel, külső menettel adapterekkel A VMC300/500 optimális energia felhasználást, forrázás biztonságot (hidegvíz kimaradás esetén azonnal zárja a vízszolgáltatást) és kényelmet kínál hatékony módon. Csak termosztatikus (nem elektromos) elemeket tartalmazva, az egység teljesen független és nagyon könnyen szerelhető. A VMC300 kisebb solar fűtési rendszerekhez való (kvs érték 1,5), a VMC500 pedig nagyobbakhoz (kvs érték 2,5). Amennyiben a napkollektorból bejövő víz nem elég meleg, az egység vált egy alternatív hőforrás felé, pl. gázkazán, és ha az felfűtötte, akkor használati meleg víznek megfelelő hőmérsékletre keveri a vizet. Ha a napkollektorból bejövő víz elég meleg, akkor rögtön használatra alkalmas hőmérsékletre keveri, hatékonyan hasznosítva a napenergiát. Felhasználási terület: ivóvíz/szolár fűtés Beépítési példa:

48 Valamennyi elem 360º-ban elforgatható. Műszaki adatok: - nyomás: 10 bar - max. átfolyás a napkollektorból: VMC300 = 0,7 l/s/vmc500 = 1,0 l/s - kollektorból jövő víz hőmérséklete: max. 95 C/min. 0 C - egyéb hőforrásból jövő víz hőmérséklete: max. 95 C - hőmérséklettartomány: VMC300= C/VMC500=45-65 C - csatlakozás: külső menet Folyásirány:

49 VMC322, külső menet Cikkszám Típus Átváltási pont Kvs Csatlakozás A B C D E F G H J Súly kg VMC C 50 C 60 C 1,5 G ,22 VMC522, külső menet Cikkszám Típus Átváltási pont Kvs Csatlakozás A B C D E F G H J Súly kg VMC C 50 C 60 C 1,5 G ,50 VMC322, adapterekkel Cikkszám Típus Átváltási pont Kvs Csatlakozás A B C D E F G H J Súly kg VMC C 50 C 60 C 1,4 G1 -G3/ ,62 VMC522, adapterekkel Cikkszám Típus Átváltási pont Kvs Csatlakozás A B C D E F G H J Súly kg VMC C 50 C 60 C 2,3 G1 -G3/ ,90

50 Az ESBE VMD300 szolár egysége kettős funkciót lát el a vízszolgáltatásban. Kiegészítő fűtés használata esetén váltja a bejövő víz irányát, és egyben kiküszöböli a forrázás veszélyt, mindezt egy könnyen szerelhető kompakt egységben. A napenergia hatékony kihasználása érdekében lehetőség van a váltási hőmérséklet pontos beállítására. VMD300 külső menettel, szigeteléssel A VMD300 optimális energia felhasználást, forrázás biztonságot (hidegvíz kimaradás esetén azonnal zárja a vízszolgáltatást) és kényelmet kínál hatékony módon. Csak termosztatikus (nem elektromos) elemeket tartalmaz, segédenergiától független és könnyen szerelhető. Tartalmaz egy C között állítható termosztatikus keverőszelepet, egy C között állítható termosztatikus váltószelepet, elősegítve ezzel a gázfogyasztás minimalizálását, valamint hollandi csatlakozókat. Az energiaveszteség csökkentése érdekében külső szigetelő burokkal van ellátva. Amennyiben a napkollektorból bejövő víz nem elég meleg, az egység vált egy alternatív hőforrás felé, pl. gázkazán, és ha az felfűtötte, akkor megfelelő hőmérsékletre keveri a vizet. Ha a napkollektorból bejövő víz elég meleg, akkor rögtön használatra alkalmas hőmérsékletre keveri, hatékonyan hasznosítva a napenergiát. Felhasználási terület: ivóvíz/szolár fűtés Beépítési példa:

51 Cikkszám Megnevezés Váltási pont Kvs Csatl. A B C D E F H Súly kg VMD C 1,4 G ¾ max ,21 Műszaki adatok: - nyomáfokozat: 10 bar - max. átfolyás a napkollektorból: 0,7 l/s (42 l/perc) - kollektorból jövő víz hőmérséklete: max. 95 C/min. 0 C - egyéb hőforrásból jövő víz hőmérséklete: max. 95 C - hőmérséklet tartomány a keverőszelepen: C - hőmérséklet tartomány a váltószelepen: C - hőmérséklet hibahatár: ± 2 C (feltétel: változatlan hideg/meleg víznyomás, minimum 4 l/perc átfolyás, minimum 10 C hőmérséklet különbség a bejövő meleg és a kevert víz között) - csatlakozás: külső menet Folyásirány:

52 V TR322 HMV keringető egység A VTR322 kompakt HMV keringető egység, elősegíti a folyamatos forrázás biztos meleg vízellátást, kompakt kivitelű. Tartalmazza a visszacsapó szelepeket, valamint a szükséges csatlakozásokat. Szerelése gyors és egyszerű. A méretre szabott 30 mm vastag szigetelés 65%-al csökkenti a hőveszteséget, ami különösen fontos a HMV rendszerekben. Csak termosztatikus (nem elektromos) elemekből áll. Működés: Ahhoz, hogy a vízcsapoknál azonnal meleg vízhez jussunk, ki kell építeni a cirkulációs vezetéket, keringető szivattyúval, és minden egyes csapot rá kell kötni. A feladat, hogy energia veszteség nélkül biztosítsuk a megfelelő hőmérsékletet minden csapnál. Ha a rendszer nem megfelelően van szerelve, a tároló tartályban elveszítjük a rétegződést. A probléma megoldásában segít a VTR322 egység, egyszerűsítve a szerelést, hiszen csak a tartályhoz és a recirkulációs vezetékhez kell kötni. Felhasználási terület: használati meleg vízrendszerekben Cikkszám Megnevezés Hőm. C kvs Csatl. A B C D F Súly kg VTR ,6 G3/ ,45

53 Beépítési példa Műszaki adatok: Névleges nyomás: 10 bar Megengedett üzemi nyomás: 1,0 MPa (10 bar) Nyomás különbség, keverésnél: max 0,3 MPa (3 bar) Közeg hőmérséklet: max 95 C Hőmérséklet ingadozás: +-2 C Csatlakozás: külső ¾ Ház és egyéb vízzel érintkező részek anyaga: sárgaréz (Érvényes: amennyiben a meleg/hideg víznyomás állandó, a minimum átfolyás 4l/perc, minimális hőmérséklet különbség a meleg és a kevert víz között 10 C)

54 ESBE rendszer egységek keringető egység keverés Működés Az ESBE GRC és GRA sorozat egy keringtető egység keverő funkcióval, fűtési és hűtési felhasználásra. Egy új, innovatív megoldás lehetővé tette a keverés pontosságának optimalizálását, minden helyzetben a rendszer igényének megfelelő mennyiségű energia szállítását. A keringtető egységek nagy kapacitásúak, a rendszer energia igényének nagyságától függetlenül tökéletesen működnek. Jó hatásfokú keringtető szivattyúval, és testre szabott szigeteléssel szerelve, az ESBE mind a gazdasági követelményeknek, mind környezetvédelmi szempontoknak megfelelő egységet szállít. A tervezésnél a fő szempont a szerelés egyszerűsítése volt. Ez meglátszik a teljes egységen, a rögzítő lemeztől a szigetelésen át a csomagolásig. A GRC sorozatot időjárás követő vezérléssel, a GRA sorozatot pedig 3 pontos motorral szerelik. Előnyök - egyedi technológia a túlméretezés veszélye nélkül, a szelep autoritás nem csökken - könnyű szerelés: minden készen összeszerelve egy dobozban; csatlakozások szivárgásra ellenőrizve; csak csatlakoztassa a négy csövet, a keringtető szivattyút kösse az elektromos hálózatra és kész - könnyű üzembe helyezés: minden egység A-osztályú, könnyen beállítható, légtelenítő funkcióval ellátott szivattyúval szerelve - könnyű karbantartás: e célra elzáró szerelvényekkel van ellátva, nincs szükség a fűtési rendszer leeresztésére - megbízható működés, elegáns kinézet: ESBE minőség és tervezés. Gyártva Svédországban - előszerelt, tömörségre vizsgált, hőszigetelt összeállítás - ErP-Ready jó hatásfokú keringtető szivattyú és szigetelés a német energia megtakarítási előírásoknak megfelelően

55 GRC200 90C1-A vezérléssel GRC100 CRC111 vezérléssel GRA100 ARA661 motorral Típusok ESBE keringtető egység 90C-1A vezérléssel cikkszám: típus: GRC211 átmérő: 25 teljesítmény tartomány: l/h t kw - t kw - t 5-17 kw l/h t kw - t kw - t 5 15 kw = nyomás veszteség 15 kpa súly: 7,1 kg GRC211 90C1-A vezérléssel, egy teljes időjárás követő vezérlő egység beépített motorral. A 90C-1A grafikus kijelzővel rendelkezik, kezelése, beállítása egyszerű. 5 bemenő és 1 kimenő jelet fogad. Ez teszi lehetővé a GRC211 keringtető egységet sokoldalúvá, és képessé több fűtőkör és rendszerelem nagy pontossággal történő vezérlésére. Lehetséges energia megtakarítás 17 % a kézzel vezérelt szelephez képest.

56 Típusok ESBE keringtető egység CRC111 vezérléssel cikkszám: típus: GRC111 átmérő: 25 teljesítmény tartomány: l/h t kw - t kw - t 5-17 kw l/h t kw - t kw - t 5 15 kw = nyomás veszteség 15 kpa súly: 6,2 kg ESBE keringtető egység ARA661 motorral cikkszám: típus: GRA111 átmérő: 25 teljesítmény tartomány: l/h t kw - t kw - t 5-17 kw l/h t kw - t kw - t 5 15 kw = nyomás veszteség 15 kpa súly: 5,6 kg GRC111 CRC111 vezérléssel, egy teljes időjárás követő vezérlő egység beépített motorral. Magas fokú kényelmet biztosít köszönhetően a beállítható fűtési görbének és energiatakarékosságnak, mely 17 % lehet a kézzel vezérelt szelephez képest. A szabályozás a külső érzékelő visszajelzésén, és a beállítható fűtési görbén alapul. A követési görbe talppontja külső jellel is állítható, pld. az éjszakai beállítások. Jól szigetelt épületeknél és gyors felfűtésű rendszereknél (radiátoros fűtés) hőmérsékletszűrő funkciót lehet aktiválni, a külső hőmérsékletváltozás hatásának késleltetésére, a kalkulált és a tényleges fűtési igény közötti egyensúly fenntartása, az ingadozások kiküszöbölése érdekében. GRA111 ARA661 motorral (3 pont, 230V, 90, 120 sec) tökéletes megoldás keverési feladatokra, amennyiben meglévő 3 pontos külső vezérlés áll rendelkezésre. A motornak 90 -os működési tartománya van, kézzel könnyen állítható a fedélen lévő állító gombbal.

57 Műszaki adatok Keringető egység általánosan Nyomás - PN6 Közeg hőmérséklet - max (folyamatosan) +110 C(amikor a környezeti hőmérséklet max. 50 C min 0 C, Működési nyomás 0,6 MPa (6 bar) Vízzel érintkező anyagok: elemek sárgaréz, vas tömítések PTFE, EPDM, aramid szál Bizonylatok A beépített keverőszelep max nyomásesése 100 kpa (1 bar) zárás kpa (2 bar) szivárgás - 0,05% szabályozási arány kvs max/kvs min >1000 karakterisztika lásd diagram lentebb Beépített vezérlés/motor környezeti hőmérséklet: CRC/ARA - -5 C C 90C - 0 C C hálózati feszültség: CRC/ARA - 230±10% VAC, 50 Hz 90C - 230±10% VAC, 50/60 Hz áramfogyasztás : - 5 VA védettség: CRC/ARA - IP 41 90C - IP 54 védettségi osztály: - II elektromos bekötés: Beépített keringtető szivattyú hálózati feszültség áramfogyasztás védettség védettségi osztály karakterisztika - 230±10% VAC, 50/60 Hz 3-45 W IP X4D F lásd diagram lentebb elektromos bekötés: Karbantartás A keringtető egység normál körülmények között nem igényel karbantartást.

58 Karakterisztikák A progresszív karakterisztikájú szelep lágyan nyit. Az ESBE progresszív karakterisztikájú szelepe kis hőigénynél úgy működik, mint egy kis kvs értékű szelep, míg nagy hőigénynél is alkalmazkodik a folyadék mennyiséghez. A beépített keringtető szivattyú jelleggörbéje és a keringtető egység ellenállása: Beépítési példák A keringtető egység egyéb, rendelhető változatait megtalálja a oldalon.

59 kazánvédő szelepek

60 VTC töltő szelep kazánokhoz 30 kw-ig. Védi a kazánt a túl alacsony visszatérő hőmérséklettől ESBE VTC 300 Működés Az ESBE VTC300 egy háromjáratú termosztatikus szelep, melyet arra terveztek, hogy megvédje a kazánt a túl alacsony visszatérő hőmérséklettől. Állandó magas hőmérsékletet tart fenn, javítva ezzel a kazán hatásfokát, csökkenti a kátrányképződést, növeli a kazán élettartamát. Olyan fűtési rendszerekben javasolt (max. 30 kw), ahol szilárd tüzelésű kazánnal tároló tartályt töltenek. A szelepet (45, 55, 60, 70, 80 C) vagy a kazán visszatérő ágába, vagy pedig (70, 80 C) a tárolótartály töltő ágába kell beépíteni. Az első megoldás javasolt. A szelep két ponton szabályoz, szükségtelenné teszi egyéb szelep beépítését a bypass ágba. A szelep működése független a beépítés helyzetétől. Tartalmaz egy termosztátot, mely nyitni kezd 45, 55, 60, 70 vagy 80 C foknál és 10 C hőmérsékletemelkedésnél teljesen kinyit. Közeg 50% glykol fagyvédelem céljából, és oxigén elnyelő keverék használata engedélyezett. Mivel mindkettő befolyásolja a viszkozitást és a hővezetést, a glykol jelenlétét figyelembe kell venni a szelep kiválasztásánál. Karbantartás Normál működés esetén a szelep nem igényel karbantartást. Elzáró szerelvény beépítése javasolt a csatlakozásoknál a jövőbeni szerviz megkönnyítése érdekében. A termosztát szükség esetén könnyen cserélhető. Műszaki adatok - nyomás: 10 bar - közeg hőmérséklet: C - max. nyomáskülönbség: keverésnél 1,0 bar, elosztásnál 0,3 bar Felhasználási terület: fűtés/szolár fűtés Beépítési példa: Keverés Váltás

61 VTC317, szivattyú karimával, külső menettel Cikkszám Név Átmérő Kvs Csatlakozás Nyit.hőm. Súly A B C D VTC ,2 1 1 ½ 45 C 0,57 kg VTC ,2 1 1 ½ 55 C 0,57 kg VTC ,2 1 1 ½ 60 C 0,57 kg VTC ,2 1-1 ½ 70 C 0,57 kg VTC ,2 1 1 ½ 80 C 0,57 kg VTC312 külső menettel Cikkszám Név Átmérő Kvs Csatl- Nyit.hőm. Súly A B C D VTC , C 0,51kg VTC , C 0,51kg VTC , C 0,51kg VTC , C 0,51kg VTC , C 0,51kg Rendelhető alkatrészek: C termosztát C termosztát C termosztát C termosztát C termosztát

62 VTC töltő szelep. Védi a kazánt (150 kw-ig) a túl alacsony visszatérő hőmérséklettől, mely kátrányosodást okoz, megrövidítve a kazán élettartamát. ESBE VTC500 - a szelep két ponton szabályoz, nem szükséges más szelep beépítése a bypass csőre - beépítés: vagy a visszatérő ágba (50, 55, 60, 65, 70, 75 C), vagy a tartálytöltő ágba (70, 75 C (javasolt az első megoldás) - tartalmaz egy termosztátot, mely 50, 55, 60, 70 vagy 80 C nál kezd nyitni, és teljesen kinyit, amint a hőmérséklet 10 C-al túllépi a megadottat - 40-es mérettől 3 db golyóscsapot, szivattyú csatlakozást, szigetelést, valamint 3 db hőmérőt tartalmaz - adalékanyagként 50% glykol (fagyvédelem), valamint oxigén elnyelő keverék engedélyezett (a glykolt a méretezésnél figyelembe kell venni, mert a viszkozitást és a hővezetést is befolyásolja) - normál üzemben nem igényel karbantartást, de a termosztát szükség esetén könnyen cserélhető Felhasználási terület: fűtés Rendelhető alkatrészek: C C C C C C db hőmérő szigetelés DN 32 Beépítési példa: keverés váltás

63 VTC 511 Cikksz. Név DN Kvs Csatl. Hőm. C A B C D Súly/kg VTC , VTC , VTC , VTC , VTC , VTC / , VTC / , VTC / , VTC / , VTC / , VTC / , VTC / , VTC / , VTC / , VTC / , VTC , VTC , VTC , VTC , VTC ,2 VTC531 Természetesen a katalógusban (letölthető a oldalról) szereplő valamennyi változat rendelhető.

64 Gyakran felmerült, hogy az ESBE a VTC511 kazánvédő szelepeket 6/4 és 2 méretben már csak komplett egységként, tartozékokkal (golyóscsap, hőmérő, hőszigetelés) együtt szállítja. Most alternatívát tudunk ajánlani azoknak, akik belső 6/4 -os csatlakozást keresnek, de nincs szükségük tartozékokra. cikkszáma: megnevezés: VTC511/40-17 (belső 6/4 csatlakozással, megemelt, 17-es kvs értékkel) A szelep nem tartozik a standard sorozatba, nem található meg az ESBE saját katalógusában és honlapján sem.
