Tervezési segédlet fűtési, hűtési és használati melegvíz rendszerek szabályozási feladataihoz

Átírás

1 Honeywell fűtéstechnikai alkalmazási példatár 2005 Tervezési segédlet fűtési, hűtési és használati melegvíz rendszerek szabályozási feladataihoz

2 A forma sikere A Thera- radiátor termosztát kiemelkedik a piacon kapható termosztátfejek tömegéből. Az új design szerint készült Thera- termosztatikus fej megjelenése magával ragadó. A kis méret és a vonzó forma mellett a Thera- higiénikus is, hiszen úgy terveztük, hogy a szennyeződés ne tapadhasson meg rajta. Felméréseink alapján kifejezetten ez az egyik legfontosabb igény végfelhasználóink részéről. A Thera- radiátor termosztát a minőség, az elégedett ügyfelek és az üzleti siker új etalonja. THERA- RADIÁTOR TERMOSZTÁT

3 Bevezetés Napjainkban a folyamatosan emelkedő energiaárak, valamint a szakmai és fogyasztói igényesség örvendetes növekedése miatt egyre keresettebbek a minőségi épületgépészeti szabályozó rendszerek. Mind inkább tudatosul a végfelhasználói oldalon is, hogy jelentős energiamegtakarítást csak a megfelelően összeállított gépészeti rendszerrel és annak professzionális szabályzásával lehet elérni. Az adott alkalmazásra tudatosan kiválasztott szabályzó rendszer az energiamegtakarítás mellett jelentős komfortérzet növekedést is eredményez. A Honeywell a XIX. század végén kezdte meg szabályozástechnikai fejlesztéseit és az elmúlt évszázad folyamán vezető szerepet vívott ki magának, mind az ipari-, közületi automatizálás, mind a lakossági épületgépészeti szabályozástechnika területén. A folyamatos fejlesztések eredményeként ügyfeleink biztosak lehetnek abban, hogy termékeink alkalmazásával minőségi, megbízható és korszerű szabályozástechnikai rendszert tervezhetnek, illetve építhetnek be a végfelhasználók legteljesebb megelégedésére. Hiánypótló munkánkban fűtési-, hűtési- és használati melegvíz előállítási szabályozó köröket foglaltunk össze, olyan alkalmazásokra fókuszálva, amelyek a leggyakrabban fordulnak elő a gyakorlatban. Természetesen egy példatár nem lehet teljes, mégis törekedtünk a tipikus alkalmazási példákon túl a változatos és egyedi igényeket is kielégíteni képes megoldások felvonultatására. Mint minden tevékenységünkkel és termékünkkel kapcsolatban, az alkalmazási példatár tekintetében is törekszünk a folyamatos fejlesztésre, javaslataikat, észrevételeiket örömmel fogadjuk. Az előzetes értesítés nélküli változtatás jogát fenntartjuk. A példatárban szereplő alkalmazások csupán javaslatok, az egyes rendszerek kiépítésénél a tervezői utasítások és a termék adatlapok az irányadók. Fűtéstechnikai alkalmazási példatár 2005

4 Tartalomjegyzék Bevezetés... A Radiátor bekötési lehetőségek... A2 Családi ház radiátoros fűtési rendszere egycsöves bekötéssel... A Családi ház radiátoros fűtési rendszere kétcsöves bekötéssel... A Egycsöves társasházi fűtési rendszer felújítása... A5 Kétcsöves társasházi fűtési rendszer felújítása... A Társasházi fűtési rendszer lakásonkénti szabályozással állandó térfogatáramú strangokkal... A Társasházi fűtési rendszer lakásonkénti szabályozással változó térfogatáramú strangokkal... A Lakáson belüli többzónás fűtésszabályozás... A Lakáson belüli többzónás fűtésszabályozás 2... A Állandó hőmérsékletű padlófűtés vízoldali szabályozása termosztatikus szeleppel... A Padlófűtés szabályozása visszatérő hőmérséklet korlátozó szeleppel... 5 Hometronic Családi házas, integrált automatika rendszer... H Helyiségenkénti fűtésszabályozás... H2 Fűtés-/hűtésszabályozás padló-, fal-, mennyezetfűtési, illetve hűtési rendszerekben... H Kétcsöves fan-coil rendszer változó tömegáramú strangokkal... H Kétcsöves fan-coil rendszer állandó tömegáramú strangokkal H5 -csöves fan-coil rendszer változó tömegáramú strangokkal... 2 H -csöves fan-coil rendszer állandó tömegáramú strangokkal H Légfűtés segédenergia nélküli hőmérséklet-szabályozása... 2 H HMV tartály töltése tartálytermosztát vezérléssel... 2 H HMV tartály töltése termosztatikus szeleppel H HMV hőmérséklet-szabályozás... 2 H Vegyes tüzelésű kazán/kandalló és gázkazán együttműködése...2 SMILE szabályozócsalád... 2 SMILE szabályozócsalád kiválasztási segédlet... 2 S S2 S Szivattyús fűtési kör külső hőmérséklet függő szabályozása egyfokozatú kazánnal, szivattyús HMV előállítással... 0 Zónaszelepekkel vezérelt külsőhőmérséklet függő fűtési kör szabályozása és HMV előállítás, keringtető szivattyúval szerelt kazánnal... 2 Váltószeleppel vezérelt külsőhőmérséklet függű fűtési kör, illetve HMV előállítás, szivattyúval szerelt kazán... S Keverőszelepes fűtési kör külső hőmérsékletfüggő szabályozása, kazánvezérlés nélkül... S5 Meglévő szobatermosztáttal vezérelt fűtési rendszer kiegészítése külsőhőmérséklet függő keverőszelepes szabályozással... S Keverőszelepes kör által táplált fűtési kalorifer értéktartó szabályozása légcsatorna hőmérsékletre 0 2 Fűtéstechnikai alkalmazási példatár 2005

5 S S S Szivattyús fűtési kör és keverőszelepes padló fűtési kör külső hőmérsékletfüggő szabályozása egyvagy kétfokozatú kazánnal... 2 Szivattyús fűtési kör és külső hőmérsékletfüggő szabályozása két egyfokozatú kazánnal, töltőszivattyús HMV előállítással és cirkulációs szivattyúval... Keverőszelepes fűtési kör OTC szabályozása két egyfokozatú kazánnal töltőszivattyús HMV előállítással és cirkulációs szivattyúval... S Szivattyús fűtési kör és keverőszelepes padló fűtési kör külső hőmérsékletfüggő szabályozása hidraulikus váltóval leválasztott kerintető szivattyúval szerelt kazánnal és töltőszivattyús HMV előállítással... S Zónaszelepekkel vezérelt fűtési kör és HMV előállítás hőcserélővel leválasztott keverőszelepes padló fűtési kör külső hőmérsékletfüggő szabályozása, keringtető szivattyúval szerelt kazánnal S Két szivattyús fűtési kör OTC szabályozása két egy fokozatú kazánnal, töltőszivattyús HMV szabályozással S Keverőszeleppel táplált HMV tartály/hőcserélő értéktartó szabályozása kétfokozatú kazánnal, cirkulációs szivattyúval... 5 S Egy szivattyús és két keverőszelepes fűtési kör OTC szabályozása egy vagy két fokozatú kazánnal és töltőszivattyús HMV előállítással, cirkulációs szivattyúval... 5 S5 Két szivattyús fűtési kör OTC szabályozása és töltőszivattyús HMV előállítás két egyfokozatú kazánnal, cirkulációs szivattyúval és kazán bypass szivattyúval... 5 S Égtájakra osztott OTC fűtésszabályozás két keverőszelepes fűtési körrel töltőszivattyú HMV előállítással és cirkulációs szivattyúval, két egyedi kazánköri szivattyúval szerelt egyfokozatú kazánnal... 0 S Szivattyús és keverőszelepes fűtési körök OTC szabályozása uszoda fűtéssel, töltőszivattyús HMV előállítással cirkulációs szivattyúval szoláris HMV töltéssel egy- vagy kétfokozatú kazánnal... S Szivattyús és keverőszelepes fűtési körök OTC szabályozása uszoda fűtéssel töltőszivattyús HMV előállítással puffer tartállyal és szoláris puffer tartály töltéssel egy vagy kétfokozatú kazánnal... S20 Három darab kétfokozatú kazán léptetése, bypass szivattyús visszatérő hőmérséklet korlátozással, egy keverőszelepes és két radiátoros fűtési körrel, HMV előállítással...2 S2 Több kazán (max. 5 db) sorrend vezérlése, keverőszelepes visszatérő hőmérséklet szabályozással, szivattyús fűtési körökkel (max. db, ezek mindegyike akár keverőszelepes is lehet), HMV előállítással... Szerelvények... Radiátorszelepek... Strangszabályzó szelepek fűtésre... Strangszabályozó szelepek HMV cirkulációs rendszerekbe... Kerülőszelepek fűtési rendszerekbe... Helyiség termosztátok... Faincoil termosztátok... Csőtermosztátok, merűlő termosztátok... 5 Segédenergia nélküli szabályozók... 5 Háromjáratú szabályozó szelepek (csak keverő üzemre), 20V, -pont (állásos) meghajtóval... Háromjáratú keverőcsapok, 20V, -pont (állásos) meghajtóval... Fűtéstechnikai alkalmazási példatár 2005

6 A Radiátor bekötési lehetőségek Ábra Rendszer Alkalmazható csőtípus Bekötés iránya Előremenő szelep Szelep acél réz műanyag ötrétegű méret Visszatérő szelep Termosztatikus fej Kompakt radiátor bekötése belsőmenetes előremenő szeleppel és torló csavarzattal Hagyományos: T csöves DN egyenes sarok DN5 5 5 DN axiális V2000D sorozat V2000E sorozat V2000A sorozat V220D sorozat V220E sorozat V220E sorozat T000 T000 T000 Beépített szelepes radiátor bekötése külsőmenetes H-blokkal 2. csöves DN padlóból falból 2 csöves padlóból falból radiátorban V2D sorozat V2E sorozat V25D sorozat V2D sorozat V25E sorozat V2E sorozat Vandálbiztos: T000 sorozat Kompakt radiátor bekötése belsőmenetes előremenő szeleppel és belső-, vagy külsőmenetes -járatú osztó csavarzattal. csöves Belsőmenetes osztószelep esetén V22**Y*** a csőtípusok az. példa DN5-nek megfelelően. Külsőmenetes osztószelep esetén V22**X*** a csőtípusok a 2. példának megfelelően megjegyzés: az átkötőszakasz csavarzatai a szállítmány részét képezik padlóból V2000 sorozat axiális, íves, térsarok változatok V2220 sorozat V2200 sorozat V2202 sorozat 2 csöves V22 sorozat V22 sorozat Programozható: HR20 HR0 Kompakt radiátor bekötése lándzsás szeleppel. csöves Belsőmenetes osztószelep esetén V22**Y*** a csőtípusok az. példa DN5-nek megfelelően. Külsőmenetes osztószelep esetén V22**X*** a csőtípusok a 2. példának megfelelően padlóból vagy falból V2250 sorozat 2 csöves V220 sorozat Hometronic: HR50 5. csöves vagy 2 csöves Törölközőszárítós radiátor bekötése lándzsás szeleppel DN padlóból V22XF05 falból V22XW5 Fűtéstechnikai alkalmazási példatár 2005

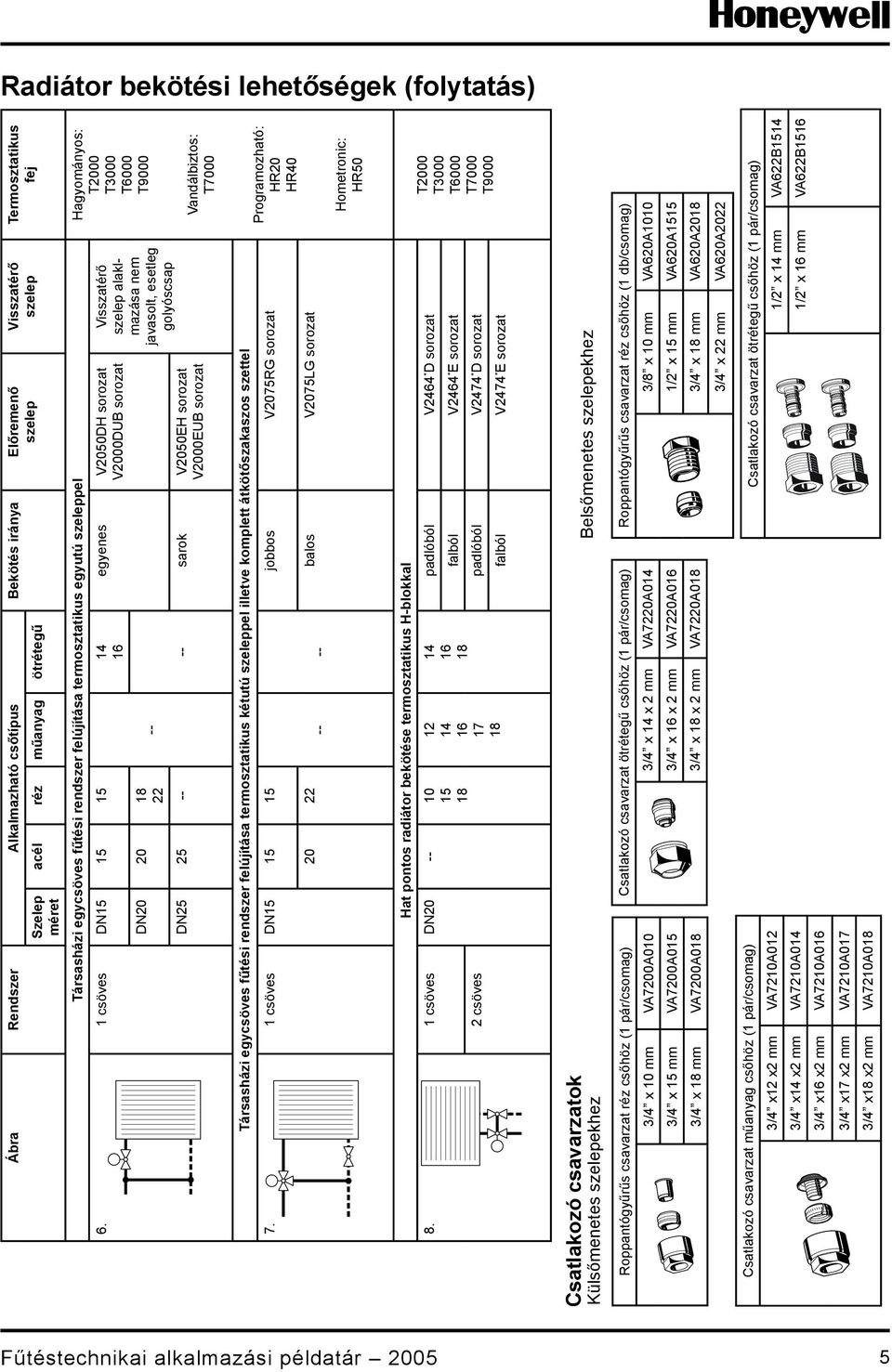

7 Radiátor bekötési lehetőségek (folytatás) Ábra Rendszer Alkalmazható csőtípus Bekötés iránya Előremenő Szelep acél réz műanyag ötrétegű szelep méret. csöves DN5 5 5 Visszatérő szelep Termosztatikus fej Társasházi egycsöves fűtési rendszer felújítása termosztatikus egyutú szeleppel Hagyományos: T2000 DN egyenes V2050DH sorozat V2000DUB sorozat DN sarok V2050EH sorozat V2000EUB sorozat Visszatérő szelep alaklmazása nem javasolt, esetleg golyóscsap T000 T000 T000 Vandálbiztos: T000 Társasházi egycsöves fűtési rendszer felújítása termosztatikus kétutú szeleppel illetve komplett átkötőszakaszos szettel. csöves DN5 5 5 jobbos V205RG sorozat balos V205LG sorozat Programozható: HR20 HR0 Hometronic: HR50 Hat pontos radiátor bekötése termosztatikus H-blokkal. csöves DN20 -- padlóból V2 * D sorozat 5 falból V2 * E sorozat 2 csöves padlóból V2 * D sorozat falból V2 * E sorozat T2000 T000 T000 T000 T000 Csatlakozó csavarzatok Külsőmenetes szelepekhez Belsőmenetes szelepekhez Roppantógyűrűs csavarzat réz csőhöz ( pár/csomag) / x mm VA200A0 / x 5 mm VA200A05 / x mm VA200A0 Csatlakozó csavarzat ötrétegű csőhöz ( pár/csomag) / x x 2 mm VA220A0 / x x 2 mm VA220A0 / x x 2 mm VA220A0 Roppantógyűrűs csavarzat réz csőhöz ( db/csomag) / x mm VA20A /2 x 5 mm VA20A55 / x mm VA20A20 / x 22 mm VA20A2022 Csatlakozó csavarzat műanyag csőhöz ( pár/csomag) / x x2 mm VA2A0 / x x2 mm VA2A0 / x x2 mm VA2A0 Csatlakozó csavarzat ötrétegű csőhöz ( pár/csomag) /2 x mm VA22B5 /2 x mm VA22B5 / x x2 mm VA2A0 / x x2 mm VA2A0 Fűtéstechnikai alkalmazási példatár

8 A2 Családi ház radiátoros fűtési rendszere egycsöves bekötéssel Megnevezés Típus TRV Radiátorkötéseket lásd Radiátorkötések c.fejezetben T Szobatermosztát CM/CM RFNG DT200 T0/K200 DU Bypass szelep DU5 BV Strangszabályozó szelep V50Y sorozat Megjegyzés: a referencia helyiségben a termosztátfejeket teljesen nyitni kell. Elektromos bekötés: * Kazán esetén a bekötési pontok pontos jelöléseit a kazán gépkönyve alapján kell meghatározni. Fűtéstechnikai alkalmazási példatár 2005

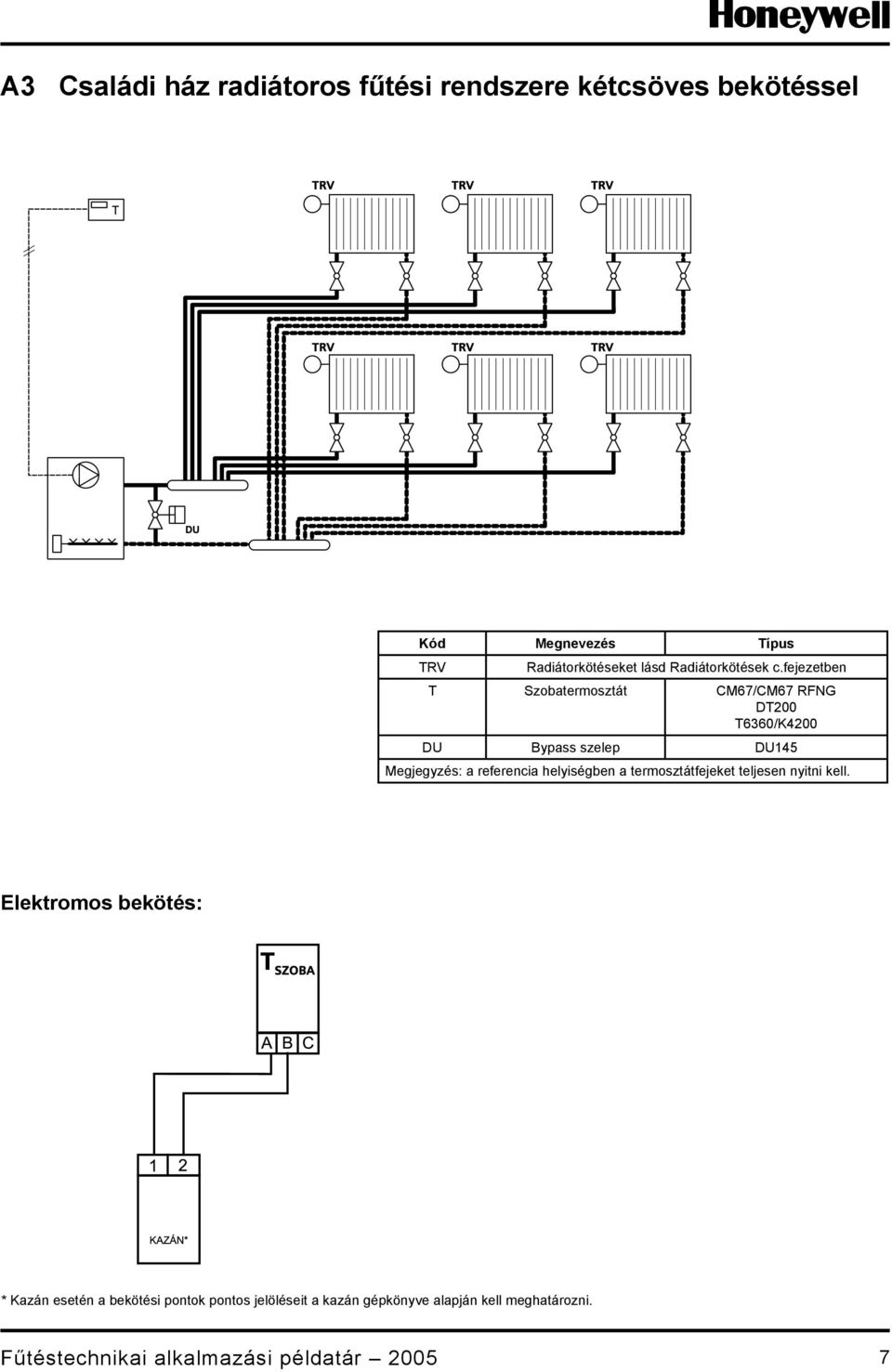

9 A Családi ház radiátoros fűtési rendszere kétcsöves bekötéssel Megnevezés Típus TRV Radiátorkötéseket lásd Radiátorkötések c.fejezetben T Szobatermosztát CM/CM RFNG DT200 T0/K200 DU Bypass szelep DU5 Megjegyzés: a referencia helyiségben a termosztátfejeket teljesen nyitni kell. Elektromos bekötés: * Kazán esetén a bekötési pontok pontos jelöléseit a kazán gépkönyve alapján kell meghatározni. Fűtéstechnikai alkalmazási példatár 2005

10 A Egycsöves társasházi fűtési rendszer felújítása Radiátor részarány maximum 5% Statikus strangszabályozással Dinamikus strangszabályozás Megnevezés Típus TRV Radiátorkötéseket lásd Radiátorkötések c.fejezetben BV V *Előremenő strangszelep V5000Y BV R Visszatérő strangszelep V50Y Opció BV V Előremenő strangszelep V50Y BV R Visszatérő strangszelep mérőcsonkkal V502Y Radiátor részarány maximum 0-5% állítható Statikus strangszabályozással Megnevezés Típus TRV Radiátorkötéseket lásd Radiátorkötések c.fejezetben BV V Előremenő strangszelep V50Y BV R Állandó térfogatáram szabályozó szelep Dinamikus strangszabályozással V505X Megnevezés Típus TRV Radiátorkötéseket lásd Radiátorkötések c.fejezetben BV V *Előremenő strangszelep V5000Y BV R Visszatérő strangszelep V50Y Opció BV V Előremenő strangszelep V50Y BV R Visszatérő strangszelep mérőcsonkkal V502Y Megnevezés Típus TRV Radiátorkötéseket lásd Radiátorkötések c.fejezetben BV V Előremenő strangszelep V50Y BV R Állandó térfogatáram szabályozó szelep V505X * Mérhető Fűtéstechnikai alkalmazási példatár 2005

11 A5 Kétcsöves társasházi fűtési rendszer felújítása Előbeállítható visszatérő szeleppel Előbeállítható előremenő szeleppel Megnevezés Típus TRV Radiátorkötéseket lásd Radiátorkötések c.fejezetben BV V Előremenő strangszelep V50Y BV R Visszatérő strangszelep Szabályozó membrán* V50Y V50A0 Megnevezés Típus TRV Termosztatikus radiátor szelep Termosztatikus fej külön rendelhető V2000DVS V2000EVS BV V Előremenő strangszelep V50Y BV R Visszatérő strangszelep Szabályozó membrán* V50Y V50A0 * csak DN 0-es méretig Fűtéstechnikai alkalmazási példatár 2005

12 A Társasházi fűtési rendszer lakásonkénti szabályozással állandó térfogatáramú strangokkal Motoros váltószeleppel Termoelektromos váltószeleppel Megnevezés Típus T Szobatermosztát CM DT200 T0/K200 V Osztó üzemű szelep Meghajtó motor sec futásidővel VCZMx000 VC0 BV V Előremenő strangszelep V50Y BV R Állandó térfogatáram szabályozószelep V505X BV L Lakásonkénti beszabályozó szelep V50Y Megnevezés Típus T Szobatermosztát CM DT200 T0/K200 V Keverő üzemű szelep Termoelektromos működésű min. futásidővel V5Axxx M0-BO BV V Előremenő strangszelep V50Y BV R Állandó térfogatáram szabályozószelep V505X BV L Lakásonkénti beszabályozó szelep V50Y Elektromos bekötés: Elektromos bekötés: Fűtéstechnikai alkalmazási példatár 2005

13 A Társasházi fűtési rendszer lakásonkénti szabályozással változó térfogatáramú strangokkal Motoros zónaszeleppel Termoelektromos zónaszeleppel Megnevezés Típus T Szobatermosztát CM DT200 T0/K200 V Zónaszelep Meghajtó motor sec futásidővel VCZAx00 VC0 BV V Előremenő strangszelep V50Y BV R Visszatérő strangszelep Szabályozó membrán* V50Y V50A0 BV L Lakásonkénti beszabályozó szelep V50Y * csak DN 0 méretig Megnevezés Típus T Szobatermosztát CM DT200 T0/K200 V Zóna szelep Termoelektromos működtető vagy Zóna szelep Termeelektromos működtető V52Axxx M0BG V2050DH M00V20 BV V Előremenő strangszelep V50Y BV R Visszatérő strangszelep Szabályozó membrán V50Y V50A0 BV L Lakásonkénti beszabályozó szelep V50Y Elektromos bekötés: Fűtéstechnikai alkalmazási példatár 2005

14 A Lakáson belüli többzónás fűtésszabályozás. Elektromos bekötés: Megnevezés Típus TRV Radiátorkötés lásd Radiátorkötések c. fejezetben T Szobatermosztát CM/CMRFNG DT200 T0/K200 V V opció Zónaszelep Meghajtó motor sec futásidővel segédkapcsolóval a kazán indítására Zónaszelep Termoelektromos műk. min futásidővel segédkapcsolóval VCZAx00 VC V2050DH Z0-BGE Megjegyzés: referencia helyiségekben termosztátfej nyitva További lakáson belüli zónaszabályozási megoldásokat lásd a Hometronic fejezetben. Fűtéstechnikai alkalmazási példatár 2005

15 A Lakáson belüli többzónás fűtésszabályozás 2. Megnevezés Típus T Szobatermosztát CM DT200 T0/K200 V Zónaszelep Termoelektromos műk. segédkapcsolóval V2000DUB Z0-BGE DU Bypass szelep DU5 Megjegyzés: referencia helyiségekben termosztátfej nyitva Elektromos bekötés: További lakáson belüli zónaszabályozási megoldásokat lásd a Hometronic fejezetben. Fűtéstechnikai alkalmazási példatár 2005

16 A Állandó hőmérsékletű padlófűtés vízoldali szabályozása termosztatikus szeleppel a/ Hőcserélőn keresztül b/ Osztó üzemű szeleppel Megnevezés Típus T P Szobatermosztát CM/DT/T0... T B Biztonsági csőtermosztát LA V BV R BV P Termosztatikus szelep kapilláris érzékelővel Radiátoros kör szabályozó szelepe Padlófűtési kör szabályozó szelepe V2050DH T500 V50Y V50Y Megnevezés Típus T SZ T P BV R BV P V Radiátoros referencia helyiség szobatermosztátja Padlófűtéses referencia helyiség szobatermosztátja Radiátoros kör szabályozó szelepe Padlófűtési kör szabályozó szelepe Termosztatikus osztószelep kapilláris érzékelővel Figyelem! A kazánhőmérsékletet a padlófűtés igényeinek megfelelően alacsonyra kell választani! c/ Keverő üzemű szeleppel CM/DT/T0... LA V50Y V50Y V5 + T0R-AB csatlakozás nyomásmentes osztóra Elektromos bekötés a és c : Megnevezés Típus T P Szobatermosztát CM/DT/T0... T B Biztonsági csőtermosztát LA V Termosztatikus keverőszelep kapilláris érzékelővel Termosztatikus kerőszelep integrált érzékelővel Elektromos bekötés b : V5 + T0R-AB, vagy TM200 Fűtéstechnikai alkalmazási példatár 2005

17 A Padlófűtés szabályozása visszatérő hőmérséklet korlátozó szeleppel Megnevezés Típus TRV Radiátorkötés lásd Radiátorkötések c. fejezetben RTL Termoszatikus szelep RTL fej vagy Fali szerelvénydobozzal vízhőmérséklet érzékelő rejtett fejjel vagy vízhőmérséklet érzékelő hozzáférhető fejjel vagy Helyiséghőmérséklet érzékelő hozzáférhető fejjel V2000 T2 T2AUB5 T2RUB5 TRUB5 Megjegyzés: a padlófűtési előremenő hőmérsékletre ügyelni kell! Fűtéstechnikai alkalmazási példatár

18 Hometronic Családi házas, integrált automatika rendszer Vezeték nélküli kommunikáció A Hometronic rendszer egyik legnagyobb előnye a tervezésnél jelentkezik, hiszen a vezeték nélküli kommunikáció szükségtelenné teszi az elektromos tervrajzok elkészítését. Az egyetlen feladat a központi egység tápellátásának biztosítása. Mindez csökkenti a szerelési költségeket is és a rendszert alkalmassá teszi meglévő épületekbe történő utólagos telepítésre is. A rendszer alkalmazásával a legmagasabb komfortfokozat biztosítható ügyfeleink részére, csekély tervezési munkaigénnyel. Hétköznapi tevékenységeink közben egy sor olyan technikai funkcióval találkozunk, melyekkel valamilyen szinten foglalkoznunk kell. Kora reggeltől a háztartásban változatos tevékenységek szükségesek ahhoz, hogy megvilágítsuk a helyiséget, legyen megfelelő hőmérsékletű fűtés, vagy éppen meleg víz. És mi történik, ha elhagyjuk a házat? Délután, mikor hazaérkezünk, ezek a szükségszerű tevékenységek ismétlődnek, végig kell menni az egész lakáson, vagy házon, hogy felkapcsoljuk a lámpát, feltekerjük a fűtést, lehúzzuk a rolót stb., csak hogy megteremtsük a komfortos otthon érzetét. A Hometronic-kal a Honeywell egy olyan rendszert kínál, amely úgy koordinálja ezeket a funkciókat, ahogy azt a felhasználó megkívánja. Egyfelől az automatizmus a legmagasabb komfortérzetet biztosítja, másfelől az energiatakarékos módozatokkal jelentős költség megtakarítás érhető el. A funkciók intelligens összekapcsolása A Hometronic rendszer számos előnyt biztosít a felhasználó számára: Minden automatikusan vezérelhető funkció a központi egységről ellenőrizhető, illetve programozható. Ezek a funkciók akár távirányítóval is aktiválhatók. A helyiségek hőmérsékletét, kapcsolási pontjait, a világítás állapotát, az árnyékolók helyzetét automatikusan szabályozza a rendszer a szabadon módosítható időprogram alapján. Ezen felül élethelyzet programcsoportok is aktiválhatók, amelyek egy adott élethelyzetre összefoglalva tartalmazzák a legmagasabb komfort megvalósításához szükséges akciókat. A vakáció ideje alatt az összekapcsolt funkciók energia-megtakarítást eredményeznek, miközben passzív biztonsági funkciót is ellát a rendszer a jelenlét szimulálásával: a rendszer az előző hét tényleges kapcsolásait megismételve a jelenlét-szimulálásba bevont eszközöket automatikusan vezérli, például minden reggel és este a redőnyöket mozgatja, a világítást fel-le kapcsolja, így egy külső szemlélő úgy érzékeli, mintha otthon tartózkodnának a lakók. Jelen alkalmazási példatárban a Hometronic rendszer fűtési és hűtési alkalmazási lehetőségei közül ragadtunk ki példákat. A teljes rendszer kiépítésével kapcsolatban keresse munkatársainkat. Fűtéstechnikai alkalmazási példatár 2005

19 H Helyiségenkénti fűtésszabályozás Az érzékelők helyiségében kézi szelepet kell alkalmazni, illetve a termosztátfejet nyitni kell! Megnevezés Típus HCM Központi egység HCM200t R S V Helyiséghőmérséklet érzékelő vagy Helyiséghőm. érz. + alapjeláll. Zónaszelep termoelektromos működtető HCF22 HCW22 V2000 H200-BG TRV Radiátorkötés lásd a Radiátorkötések c. fejezetben H C Zónaszabályozó 5 zóna (kiegészítő modul + zóna) Antenna (szükséges!) HCE0 (HCS0) HRA H R Radiátorszelep működtető HR50 Fűtéstechnikai alkalmazási példatár 2005

20 H2 Fűtés-/hűtésszabályozás padló-, fal-, mennyezetfűtési, illetve hűtési rendszerekben Megnevezés Típus HCM Központi egység HCM200t R S H C Helyiséghőmérséklet érzékelő vagy Helyiséghőm. érz. + alapjeláll. Zónaszabályozó 5 zóna (kiegészítő modul + zóna) Antenna (szükséges!) HCF22 HCW22 HCE0 (HCS0) HRA H S Kapcsoló modul HS0 V Zónaszelep termoelektromos működtető V2000 H200-BG További kiegészítő modulok Típus HA0 HS0 HD0 HS20 HB05 HWS0 HB5 HCI00 HX Megnevezés Funkció Roló mozgató/ Napellenző mozgató Elektromos kapcsoló modul, bármely elektromos berendezés / fényforrás kapcsolására Fényerőszabályozó modul Rádiófrekvenciás dugalj modul Napsugárzás érzékelő Biztonsági szélérzékelő HB05 + HSW0 Telefonos távkapcsoló Illesztő modul külső érzékelők, jeladók, riasztó integrálására Fűtéstechnikai alkalmazási példatár 2005

21 H Kétcsöves fan-coil rendszer változó tömegáramú strangokkal A digitális fan-coil termosztát távfelügyeletről vagy jelenlétérzékelővel energia takarékos üzemre állítható. Elektromos bekötés: Megnevezés Típus T T 2 Analóg fan-coil termosztát kézi fűt/hűt átkapcsolással vagy Digitális fan-coil termosztát kézi fűt/hűt átkapcsolással. Analóg fan-coil termosztát csőtermosztátos fűt/hűt átkapcsolással. vagy Digitális fan-coil termosztát csőtermosztátos fűt/hűt átkapcsolással. TB5 T55A200 TC T5A200 T P Csőtermosztát LB0 V Egyutú fan-coil szelep síktömítés Termoelektromos működtető V52Axxxx M0-BG BV L Statikus beszabályozó szelep V50Yxxxx DP V Nyomáskülönbség szabályozó: előremenő szelep visszatérő szelep membrán egység V50Yxxxx V50Yxxxx V50A0 T T 2 Fűtéstechnikai alkalmazási példatár 2005

22 H Kétcsöves fan-coil rendszer állandó tömegáramú strangokkal A digitális fan-coil termosztát távfelügyeletről, vagy jelenlétérzékelővel energia takarékos üzemre állítható. Elektromos bekötés: Megnevezés Típus T T 2 Analóg fan-coil termosztát kézi fűt/hűt átkapcsolással vagy Digitális fan-coil termosztát kézi fűt/hűt átkapcsolással. Analóg fan-coil termosztát csőtermosztátos fűt/hűt átkapcsolással vagy Digitális fan-coil termosztát csőtermosztátos fűt/hűt átkapcsolással TB5 T55A200 TC T5A200 T P Csőtermosztát LB0 V Kétutú fan-coil szeleppel: síktömítés vagy Kétutú fan-coil szelep bypass ággal: síktömítés Termoelektromos működtető V5Axxx V5Cxxx M0-BO BV L Statikus beszabályozó szelep V50Yxxxx BV R Térfogatáram szabályozó szelep V505Xxxxx T T 2 20 Fűtéstechnikai alkalmazási példatár 2005

23 H5 -csöves fan-coil rendszer változó tömegáramú strangokkal A digitális fan-coil termosztát távfelügyeletről, vagy jelenlétérzékelővel energia takarékos üzemre állítható. Megnevezés Típus T 2x V Analóg fan-coil termosztát automata- holtsávos fűt/hűt átkapcsolással vagy Digitális fan-coil termosztát automata- holtsávos fűt/hűt átkapcsolással Egyutú fan-coil szelep: síktömítés vagy Termoelektromos működtető T5C0 T55C200 V52Axxx M0-BG 2x BV Statikus beszabályozó szelep V50Yxxxx 2x DPV Nyomáskülönbség szabályozó: előremenő szelep visszatérő szelep membrán egység V50Yxxxx V50Yxxxx V50A0 Elektromos bekötés: Fűtéstechnikai alkalmazási példatár

24 H -csöves fan-coil rendszer állandó tömegáramú strangokkal A digitális fan-coil termosztát távfelügyeletről, vagy jelenlétérzékelővel energia takarékos üzemre állítható. Megnevezés Típus T 2x V Analóg fan-coil termosztát automata- holtsávos fűt/hűt átkapcsolása vagy Digitális fan-coil termosztát automata- holtsávos fűt/hűt átkapcsolással Kétutú fan-coil szelep: síktömítés Kétutú fan-coil szelep bypass ággal: síktömítés Termoelektromos működtető T5C0 T55C200 V5Axxx V5Cxxx M0-BO 2x BV Statikus beszabályozó szelep V50Yxxxx BV R Térfogatáram szabályozó szelep V505Xxxxx Elektromos bekötés: 22 Fűtéstechnikai alkalmazási példatár 2005

25 H Légfűtés segédenergia nélküli hőmérséklet-szabályozása Keverő szeleppel (Minőségi szabályozás) Osztó szeleppel (Mennyiségi szabályozás) Megnevezés Típus V Keverő és osztó üzemben egyaránt használható kétutú szelep V5 Termoszatikus működtető légcsatorna érzékelővel 50 C 0 0 C T0RS DA T0RS DB Fűtéstechnikai alkalmazási példatár

26 H HMV tartály töltése tartálytermosztát vezérléssel a) HMV-előállítás töltőszivattyúval Megjegyzés: A folyamatos és elégséges hőteljesítményt biztosítani kell! Megnevezés Típus T SG V Merülő termosztát 25 5 C HMV tartály biztonsági szelepcsoport biztonsági szelep visszaáramlásgátló tágulási tartály csatlakozási lehetőség Motoros váltószelep segédkapcsolóval 20 V LA205 SG0S VCZMx000 VC T SZ Szobatermosztát CM/DT/T0 b) Váltószelepes HMV előnykapcsolás Elektromos bekötés: a) b) 2 Fűtéstechnikai alkalmazási példatár 2005

27 H HMV tartály töltése termosztatikus szeleppel csatlakozás nyomott osztóra Megnevezés Típus V SG Egyutú termosztatikus szelep kapilláris érzékelővel szerelt működtetővel 20 0 C HMV tarály biztonsági szelepcsoport biztonsági szelep visszaáramlásgátló tágulási tartály csatlakozási lehetőség V2050DH T500 SG0S Megjegyzés: A folyamatos és elégséges hőteljesítményt biztosítani kell! csatlakozás nyomott osztóra Megnevezés Típus V SG Osztó üzemű kétutú szelep Kapilláris érzékelővel szerelt működtető 0 0 C HMV tarály biztonsági szelepcsoport biztonsági szelep visszaáramlásgátló tágulási tartály csatlakozási lehetőség V5 T0R-AB SG0S Megjegyzés: A folyamatos és elégséges hőteljesítményt biztosítani kell! Fűtéstechnikai alkalmazási példatár

28 H HMV hőmérséklet-szabályozás Megnevezés Típus V Termosztatikus keverőszelep TM50 TM200 KB Vízfék KB SG Biztonsági szelep csoport SG0S RV Visszafolyásgátló RV2-xx RV2-xx CV Cirkulációs szabályozó szelep Termosztatikus működtető VYxxxx VA200B00 2 Fűtéstechnikai alkalmazási példatár 2005

29 H Vegyes tüzelésű kazán/kandalló és gázkazán együttműködése Elektromos bekötés: Megnevezés Típus V Motoros vátószelep segédkapcsolóval VCZMx000 VC T K Kazántermosztát kapilláris érzékelővel LA20 T SZ Szobatermosztát - analóg - digitális - programozható digitális T0A DT200 CM FR Huzatszabályozó FR NK Automata kazántöltő NK25 TS Termikus elfolyószelep TS0 * A kazán szobatermosztát bemenete (típustól függően) Fűtéstechnikai alkalmazási példatár

30 SMILE szabályozócsalád A SMILE digitális, külső hőmérséklet függő szabályzócsalád elsősorban fűtési-, távfűtési- és HMV előállítási szabályzások megvalósítására alkalmas, emellett azonban felhasználható légtechnikai rendszerek, technológiai folyamatok, illetve kiegészítő szoláris szabályzások kezelésére is. A szabályzócsalád tagjai önállóan, illetve hálózatba kötve is képesek működni (max 5 db szabályzó), így a legegyszerűbb rendszerektől az igen komplikált alkalmazásokig valósíthatnak meg különféle szabályozási feladatokat. A készülék programozható mikroprocesszorral rendelkezik, így a folyamatos fejlesztések következtében újabb és újabb szoftververziók tölthetők fel a már beépített készülékre is, kiterjesztve azok alkalmazási lehetőségeit, funkcióit, szolgáltatásait. Példatárunk következő fejezeteiben a SMILE szabályzócsalád néhány gyakoribb fűtési alkalmazási példáját tüntettük fel a teljesség igénye nélkül. A szabályzócsalád távfűtési változatai (DHC sorozat) hasonló változatosságban képesek különféle alkalmazásokat kezelni. A rendszer a V2. szoftver verzió megjelenésétől az alábbi többlet szolgáltatásokat nyújtja: Kazán léptetés (max kazán) féle Esztrich funkció Fűtési görbe meredekség adaptáció beltéri egység alkalmazásával Modulációs kazánszabályzás Max C kazánhőmérséklet Választható puffer tartály kötés és üzem Az alkalmazási példák közül a Legjobb választás megjelöléssel emeltük ki azokat, amelyek minden tekintetben megfelelnek egy modern szabályzó rendszerrel szemben támasztott követelményeknek. Üzemi tapasztalataink alapján elmondható azonban, hogy az egyes rendszerek kialakításában nem minden esetben követik szigorúan a szabályozástechnikai szakma által javasolt megoldásokat, ezért példatárunkban ilyen alkalmazásokat is feltüntettünk, igyekezve azokat a mindenképpen szükséges mértékben átalakítva megjeleníteni. A példatár ezen fejezetében szereplő alkalmazásoknál nem szerepelnek a rendszer hidraulikus beszabályzásához szükséges elemek, a gyakorlatban azonban ezek betervezésétől, beépítésétől nem szabad eltekinteni. A fűtési szabályzók egy tetszőleges alkalmazásra történő kiválasztását a következő oldalon található táblázat segíti. A táblázat alkalmazása:. Az adott rendszer hidraulikai sémája alapján válasszuk ki a vezérlendő elemeket 2. A megvalósítandó funkciókat keressük ki a 2. táblázatból és az így elhasznált bemenetet/kimenetet jelöljük az. táblázatban.. Ha minden funkcióhoz lefoglaltuk a megfelelő kimenetet, bemenetet, az. táblázat felső részében található szabályzók közül kiválasztható az, amelyik lefedi az összes megvalósítandó funkciót. 2 Fűtéstechnikai alkalmazási példatár 2005

31 SMILE szabályozócsalád kiválasztási segédlet Típus SDC-E SDC-2E SDC-E SDC-0E Kimenet 2.Kazán,vagy 2. kazán fokozat.kazán,vagy. kazán fokozat Direkt köri kimenet HMV töltő szivattyú kimenet. Szabad benenet. Kevert köri kimenet csoport 2. Szabad bemenet. Szabad bemenet 2. Kevert köri kimenet csoport. Szabad kimenet 2. Szabad kimenet Szoláris érzékelő bemenetek Bekötési pont: T-T T-T2 DKP SLP VE M,M,MKP VE2 VE M2,M2,MKP2 VA VA2 KVLF+KSPF Adott kimeneten, illetve bemeneten megvalósítható funkciók Kimenet 2. Kazán vagy 2. kazán fokozat. Kazán vagy. kazán fokozat Direkt köri kimenet HMV töltő szivattyú kimenet,2,. Szabad bemenet,2. Kevert köri kimenet csoport,2. Szabad kimenet Szoláris érzékkelő bemenet Funkció Második fokozat Második kazán Egyfokozatú kazán Első fokozat Első kazán Külső hőm. függő szivattyús kör HMV cirkulációs szivattyú* Értéktartó szabályzás (pl. uszoda) Kazánköri szivattyú (hidr. váltónál). Kazán keringtető szivattyú* 2. Kazán keringtető szivattyú* Hibajel kimenet* Kapcsoló óra kimenet* Szoláris szivattyú (csak SDC-nél)* HMV töltő szivattyú HMV cirkulációs szivattyú* 2. külső hőm. érzékelő* 2. kazán hőm. érzékelő* 2. tartály hőm. érzékelő* 2. Puffer tartály hőm. érzékelő* Hőigényjel bemenet Külső hibajel bemenet*. kevert kör visszatérő hőm. érz.* 2. kevert kör visszatérő hőm. érz.* bypass szivattyú visszatérő hőm. érz.* Külső kazán tiltás* Külső kapcsoló modem* Külső információ (hőm. érz.)* Közös előremenő hőm. érz.* Szolárpanel visszatérő hőm. érz.* Távfűtési rétegzett HMV tartály hőm. érz.* Füstgáz hőm. érzékelő (Csak VE) Külső hőm. függő szivattyú kör Külső hőm. függő keverőszelepes kör Értéktartó szabályozás keverőszeleppel Kazán visszatérő hőm. szab. keverőszeleppel* HMV cirkulációs szivattyú* Kazán visszatérő hőm.szab. szivattyúval* Kazánköri szivattyú (hidr. váltónál)*. Kazánkeringtető szivattyú* 2. Kazánkeringtető szivattyú* Hibajel kimenet* Puffer tartály töltő szivattyú* Szoláris szivattyú (csak SDC-nél)* Szoláris panel előremenő + szoláris tartály érzékelő bemenet *Szabályozóként a funkció csak egyszer aktiválható (pl. nem lehet két cirkulációs szivattyút vezérelni egy szabályozóról.) Hőmérsékletérzékelők típusválasztéka Bemenet/Funkció Hőmérséklet érzékelő típus Kialakítás Karakterisztika Külső Kazán HMV tartály Puffer tartály Szolár tartály Kevert köri előremenő Kevert köri visszatérő Kazán visszatérő Közös előremeneő Szolárpanel visszatérő Füstgáz Szolárpanel előremenő Légcsatorna AF20 NTC20k l KTF20 merülőhüvelybe szerelhető NTC20k l VF20A csőre szerelhető NTC20k l VF20T merülőhüvelyes NTC20k l AGF Pt00 l T5A5 merülőhüvelybe szerelhető Pt00 l LF20 Légcsatornába szerelhető NTC20k l Fűtéstechnikai alkalmazási példatár

32 S Szivattyús fűtési kör külső hőmérséklet függő szabályozása egyfokozatú kazánnal, szivattyús HMV előállítással Jellemzők: Nagy méretű informatív kijelző Egyszerű telepítés és kezelés 220Vac üzemi feszültség Külső hőmérsékletfüggő fűtési szabályozás db fokozatú kazán vezérlése Helyiséghőmérséklet kompenzáció (beltéri egységgel) Heti fűtési program napi tetszőleges komfort periódussal Felfűtési optimalizálás Automatikus téli nyári átkapcsolás Automatikus, Szabadság, Party, Készenlét, Nyár, Komfort, Energiatakarékos üzemmódok Üzemmód váltási lehetőség távvezérléssel (pl. telefon) Fagyvédelmi funkció Rendszer leragadás elleni védelem Kazán túlmelegedés elleni védelem HMV tartály kisülés elleni védelem Heti HMV program napi tetszőleges emelt hőmérsékletű periódussal Választható HMV előny-, párhuzamos-, feltételes előny kapcsolás Legionella elleni védelem Kazán üzemóra számlálás Hálózatba köthető (max. 5 szabályzó) 0 Fűtéstechnikai alkalmazási példatár 2005

33 Terméklista Megnevezés Típus Mennyiség Szabályzó egység SDC SDC-E db Fali szerelőkeret, vagy szekrénybe építéshez sorkapocs készlet SWS- TBS-SMILE Külső hőmérséklet érzékelő AF AF20 db Kazán hőmérséklet érzékelő HMV tartály hőmérséklet érzékelő OPCIÓ WF SF KTF20 Szobai egység SDW SDW (analóg) vagy SDW20 (digitális) db 2 db db Bekötés X5 X X X X X BUS B BUS A T T2 2 GND 2 AF 2 2 DKP 2 N 2 PE GND WF SLP N PE GND SF L 5 5 N 5 PE Paraméterezés Menü Paraméter Beállítás Hidraulika menü 0 Szobai egység alkalmazásakor javasolt beállítások Menü Paraméter Beállítás Direkt fűtési kör menü BE Direkt fűtési kör menü 0% Direkt fűtési kör menü K Fűtéstechnikai alkalmazási példatár 2005

34 S2 Zónaszelepekkel vezérelt külsőhőmérséklet függő fűtési kör szabályozása és HMV előállítás, keringtető szivattyúval szerelt kazánnal Öntöttvas kazán esetén a hőmérséklet túlfutás levezetéséről gondoskodni kell, pl. egy radiátor bekötése a zónaszelepek előtt Jellemzők: Nagy méretű informatív kijelző Egyszerű telepítés és kezelés 220Vac üzemi feszültség Külső hőmérsékletfüggő fűtési szabályozás db fokozatú kazán vezérlése Helyiséghőmérséklet kompenzáció (beltéri egységgel) Heti fűtési program napi tetszőleges komfort periódussal Felfűtési optimalizálás Automatikus téli nyári átkapcsolás Automatikus, Szabadság, Party, Készenlét, Nyár, Komfort, Energiatakarékos üzemmódok Üzemmód váltási lehetőség távvezérléssel (pl. telefon) Fagyvédelmi funkció Rendszer leragadás elleni védelem HMV tartály kisülés elleni védelem Heti HMV program napi tetszőleges emelt hőmérsékletű periódussal Választható HMV előny-, párhuzamos-, feltételes előny kapcsolás Legionella elleni védelem Kazán üzemóra számlálás Hálózatba köthető (max. 5 szabályzó) 2 Fűtéstechnikai alkalmazási példatár 2005

35 Terméklista Megnevezés Típus Mennyiség Szabályzó egység SDC SDC-E db Fali szerelőkeret, vagy szekrénybe építéshez sorkapocs készlet SWS- TBS-SMILE Külső hőmérséklet érzékelő AF AF20 db Kazán hőmérséklet érzékelő WF VF20A db HMV tartály hőmérséklet érzékelő SF KTF20 db Fűtési zónaszelep HMV zónaszelep OPCIÓ DKP SLP VCZAP00+VC0 Szobai egység SDW SDW (analóg) vagy SDW20 (digitális) db 2 db db Bekötés X5 X X X X X BUS B BUS A T T2 2 GND 2 AF 2 2 DKP* 2 N 2 GND WF SLP* N GND SF L 5 5 N 5 PE * A zónaszelep motorjának fekete vezetéke (Barna = fix fázis X/5) Paraméterezés Menü Paraméter Beállítás Hidraulika menü 0 Szobai egység alkalmazásakor javasolt beállítások Menü Paraméter Beállítás Direkt fűtési kör menü BE Direkt fűtési kör menü 0% Direkt fűtési kör menü K Fűtéstechnikai alkalmazási példatár 2005

36 S Váltószeleppel vezérelt külsőhőmérséklet függő fűtési kör, illetve HMV előállítás, szivattyúval szerelt kazán Jellemzők: Nagy méretű informatív kijelző Egyszerű telepítés és kezelés 220Vac üzemi feszültség Külső hőmérsékletfüggő fűtési szabályozás db fokozatú kazán vezérlése Helyiséghőmérséklet kompenzáció (beltéri egységgel) Heti fűtési program napi tetszőleges komfort periódussal Felfűtési optimalizálás Automatikus téli nyári átkapcsolás Automatikus, Szabadság, Party, Készenlét, Nyár, Komfort, Energiatakarékos üzemmódok Üzemmód váltási lehetőség távvezérléssel (pl. telefon) Fagyvédelmi funkció Rendszer leragadás elleni védelem HMV tartály kisülés elleni védelem Heti HMV program napi tetszőleges emelt hőmérsékletű periódussal HMV előnykapcsolás Legionella elleni védelem Kazán üzemóra számlálás Hálózatba köthető (max. 5 szabályzó) Fűtéstechnikai alkalmazási példatár 2005

37 Terméklista Megnevezés Típus Mennyiség Szabályzó egység SDC SDC-E db Fali szerelőkeret, vagy szekrénybe építéshez sorkapocs készlet SWS- TBS-SMILE Külső hőmérséklet érzékelő AF AF20 db Kazán hőmérséklet érzékelő WF VF20A db HMV tartály hőmérséklet érzékelő SF KTF20 db HMV zónaszelep SLP VCZMP00+VC0 db OPCIÓ Szobai egység SDW SDW (analóg) vagy SDW20 (digitális) db db Bekötés X5 X X X X X BUS B BUS A T T2 2 GND 2 AF GND WF SLP* N GND SF L 5 5 N 5 PE * A zónaszelep motorjának fekete vezetéke (Barna = fix fázis X/5) Paraméterezés Menü Paraméter Beállítás Hidraulika menü 0 Szobai egység alkalmazásakor javasolt beállítások Menü Paraméter Beállítás Direkt fűtési kör menü BE Direkt fűtési kör menü 0% Direkt fűtési kör menü K Fűtéstechnikai alkalmazási példatár

38 S Keverőszelepes fűtési kör külső hőmérsékletfüggő szabályozása, kazánvezérlés nélkül Jellemzők: Nagy méretű informatív kijelző Egyszerű telepítés és kezelés 220Vac üzemi feszültség Állásos (-pt) szelepműködtető vezérlés Külső hőmérsékletfüggő fűtési szabályozás Helyiséghőmérséklet kompenzáció (beltéri egységgel) Heti fűtési program napi tetszőleges komfort periódussal Felfűtési optimalizálás Automatikus téli nyári átkapcsolás Automatikus, Szabadság, Party, Készenlét, Komfort, Energiatakarékos üzemmódok Üzemmód váltási lehetőség távvezérléssel (pl. telefon) Fagyvédelmi funkció Rendszer leragadás elleni védelem Hálózatba köthető (max. 5 szabályzó) Fűtéstechnikai alkalmazási példatár 2005

39 Terméklista Megnevezés Típus Mennyiség Szabályzó egység SDC SDC-0E db Fali szerelőkeret, vagy szekrénybe építéshez sorkapocs készlet SWS- TBS-SMILE Külső hőmérséklet érzékelő AF AF20 db Fűtési kör előremenő hőmérséklet érzékelő VF VF20A db -járatú szelep, vagy keverőcsap Lásd Honeywell db 20 Vac -pt állásos meghajtó motor szelepkatalógus db OPCIÓ Szobai egység SDW SDW (analóg) vagy SDW20 (digitális) db db Bekötés X5 BUS B 2 GND 5 GND X BUS A 2 AF 5 VF X 2 5 L X 2 Má 5 Mâ MKP X 2 N 5 N N X 2 5 PE PE Paraméterezés Menü Paraméter Beállítás Hidraulika menü 00. Keverőszelep Max. hőmérséklet Szobai egység alkalmazásakor javasolt beállítások Menü Paraméter Beállítás. Keverőszelep menü BE. Keverőszelep menü 0%. Keverőszelep menü K Fűtéstechnikai alkalmazási példatár 2005

40 S5 Meglévő szobatermosztáttal vezérelt fűtési rendszer kiegészítése külsőhőmérséklet függő keverőszelepes szabályozással Öntöttvas kazán esetében a hőmérséklet túlfutás levezetéséről gondoskodni kell, pl. egy radiátor bekötésével a zónaszelep előtt. Jellemzők: Nagy méretű informatív kijelző Egyszerű telepítés és kezelés 220Vac üzemi feszültség Állásos (-pt) szelepműködtető vezérlés Külső hőmérsékletfüggő fűtési szabályozás Helyiséghőmérséklet kompenzáció Heti fűtési program napi tetszőleges komfort periódussal Felfűtési optimalizálás Automatikus téli nyári átkapcsolás Automatikus, Szabadság, Party, Készenlét, Komfort, Energiatakarékos üzemmódok Üzemmód váltási lehetőség távvezérléssel (pl. telefon) Fagyvédelmi funkció Rendszer leragadás elleni védelem Hálózatba köthető (max. 5 szabályzó) Közvetett kazán indítás Fűtéstechnikai alkalmazási példatár 2005

41 Terméklista Megnevezés Típus Mennyiség Szabályzó egység SDC SDC-0E db Fali szerelőkeret, vagy szekrénybe építéshez sorkapocs készlet SWS- TBS-SMILE Külső hőmérséklet érzékelő AF AF20 db Palófűtési kör előremenő hőmérséklet érzékelő VF VF20A db Radiátoros zónaszelep V VCZAP00+VC db Radiátoros szobatermosztát Term. CM db Szabályozó szelepek BV V50Y db -járatú szelep, vagy keverőcsap Lásd Honeywell db 20 Vac -pt állásos meghajtó motor szelepkatalógus db érintkezőpáros 20 Vac relé Relé db Szobai egység SDW SDW (analóg) vagy SDW20 (digitális) db db Bekötés X5 BUS B 2 GND 5 GND X BUS A 2 AF 5 VF X 2 5 L X 2 Má 5 Mâ MKP X 2 N 5 N N X 2 5 PE PE A teljes bekötéshez tanulmányozza át az előző oldalon látható rajzot is! Paraméterezés Menü Paraméter Beállítás Hidraulika menü 00. Keverőszelep BE. Keverőszelep menü 0%. Keverőszelep menü K. Keverőszelep menü 50 C Fűtéstechnikai alkalmazási példatár 2005

42 S Keverőszelepes kör által táplált fűtési kalorifer értéktartó szabályozása légcsatorna hőmérsékletre Kazán párhuzamos eltolás csak max. 20 C ha a készüléket hálózatba kötjük kazánszabályozásra képes SDC szabályozóval Jellemzők: Nagy méretű informatív kijelző Egyszerű telepítés és kezelés 220Vac üzemi feszültség Állásos (-pt) szelepműködtető vezérlés Értéktartó hőmérséklet szabályozás Automatikus és Készenlét üzemmódok Üzemmód váltási lehetőség távvezérléssel (pl. telefon) Rendszer leragadás elleni védelem Hálózatba köthető (max. 5 szabályzó) 0 Fűtéstechnikai alkalmazási példatár 2005

43 Terméklista Megnevezés Típus Mennyiség Szabályzó egység SDC SDC-0E db Fali szerelőkeret, vagy szekrénybe építéshez sorkapocs készlet SWS- TBS-SMILE Légcsatorna hőmérséklet érzékelő VF LF20 db -járatú szelep, vagy keverőcsap Lásd Honeywell db 20 Vac -pt állásos meghajtó motor szelepkatalógus db db Bekötés X5 2 GND 5 GND X 2 * 5 VF X 2 5 L X 2 Má 5 Mâ MKP X 2 N 5 N N X 2 5 PE PE * 50 kw -os ellenállás, vagy AF 20 külsőhőmérséklet érzékelő Paraméterezés Menü Paraméter Beállítás Hidraulika menü. Keverőszelep menü Légcsatorna hőmérséklet Fűtéstechnikai alkalmazási példatár 2005

44 S Szivattyús fűtési kör és keverőszelepes padló fűtési kör külső hőmérsékletfüggő szabályozása egy- vagy kétfokozatú kazánnal Jellemzők: Nagy méretű informatív kijelző Egyszerű telepítés és kezelés 220Vac üzemi feszültség Állásos (-pt) szelepműködtető vezérlés Külső hőmérsékletfüggő fűtési szabályozás fokozatú, vagy 2 fokozatú kazán vezérlése Helyiséghőmérséklet kompenzáció (beltéri egységgel) Külön heti fűtési program napi tetszőleges komfort periódussal minden fűtési körre Felfűtési optimalizálás Automatikus téli nyári átkapcsolás Automatikus, Szabadság, Party, Készenlét, Nyár, Komfort, Energiatakarékos üzemmódok Üzemmód váltási lehetőség távvezérléssel (pl. telefon) Fagyvédelmi funkció Rendszer leragadás elleni védelem Kazán túlmelegedés elleni védelem HMV tartály kisülés elleni védelem Heti HMV program napi tetszőleges emelt hőmérsékletű periódussal Választható HMV előny-, párhuzamos-, feltételes előny kapcsolás Legionella elleni védelem Kazán üzemóra számlálás Hálózatba köthető (max. 5 szabályzó) 2 Fűtéstechnikai alkalmazási példatár 2005

45 Terméklista Megnevezés Típus Mennyiség Szabályzó egység SDC SDC-2E db Fali szerelőkeret, vagy szekrénybe építéshez sorkapocs készlet SWS- TBS-SMILE Külső hőmérséklet érzékelő AF AF20 db Kazán hőmérséklet érzékelő HMV tartály hőmérséklet érzékelő Padlófűtési kör előremenő hőmérséklet érzékelő VF VF20A db -járatú szelep, vagy keverőcsap Lásd Honeywell db 20 Vac pt állásos meghajtó motor szelepkatalógus db OPCIÓ WF SF KTF20 Szobai egység SDW SDW (analóg) vagy SDW20 (digitális) Bekötés db 2 db 2 db X5 BUS B 2 GND GND GND 5 GND X BUS A 2 AF WF SF 5 VF X T 2 5 L *T *T X T2 2 DKP SLP Má 5 Mâ MKP X 2 N N N 5 N N X 2 PE PE 5 PE PE Paraméterezés Menü Paraméter Beállítás Hidraulika menü 020 *0202 Rendszer menü SZABÁLYOZÓ MÓD 2. Keverőszelep menü 50 Szobai egység alkalmazásakor javasolt beállítások Menü Paraméter Beállítás Direkt fűtési kör menü BE Direkt fűtési kör menü 0% Direkt fűtési kör menü K. Keverőszelep menü BE. Keverőszelep menü 0%. Keverőszelep menü K * két fokozatú kazán esetén Fűtéstechnikai alkalmazási példatár 2005

46 S Szivattyús fűtési kör és külső hőmérsékletfüggő szabályozása két egyfokozatú kazánnal, töltőszivattyús HMV előállítással és cirkulációs szivattyúval Jellemzők: Nagy méretű informatív kijelző Egyszerű telepítés és kezelés 220Vac üzemi feszültség Külső hőmérsékletfüggő fűtési szabályozás 2db fokozatú kazán vezérlése Helyiséghőmérséklet kompenzáció (beltéri egységgel) Heti fűtési program napi tetszőleges komfort periódussal Felfűtési optimalizálás Automatikus téli nyári átkapcsolás Automatikus, Szabadság, Party, Készenlét, Nyár, Komfort, Energiatakarékos üzemmódok Üzemmód váltási lehetőség távvezérléssel (pl. telefon) Fagyvédelmi funkció Rendszer leragadás elleni védelem Kazán túlmelegedés elleni védelem HMV tartály kisülés elleni védelem Heti HMV program napi tetszőleges emelt hőmérsékletű periódussal Választható HMV előny-, párhuzamos-, feltételes előny kapcsolás Legionella elleni védelem Külön időprogram a cirkulációs szivattyúnak Szakaszos cirkulációs szivattyú üzem Kazán üzemóra számlálás Hálózatba köthető (max. 5 szabályzó) Fűtéstechnikai alkalmazási példatár 2005

47 Terméklista Megnevezés Típus Mennyiség Szabályzó egység SDC SDC-2E db Fali szerelőkeret, vagy szekrénybe építéshez sorkapocs készlet SWS- TBS-SMILE Külső hőmérséklet érzékelő AF AF20 db. Kazán hőmérséklet érzékelő 2. Kazán hőmérséklet érzékelő HMV tartály hőmérséklet érzékelő OPCIÓ WF VE SF KTF20 Szobai egység SDW SDW (analóg) vagy SDW20 (digitális) db db db Bekötés X5 X X X X X BUS B BUS A T T2 2 GND 2 AF 2 2 DKP 2 N 2 PE GND WF SLP N PE GND SF L 5 5 N 5 PE GND VE MKP N PE T T Paraméterezés Menü Paraméter Beállítás Hidraulika menü 2 Hidraulika menü 2 Hidraulika menü 5 Hidraulika menü 2 Hőforrás menü Szobai egység alkalmazásakor javasolt beállítások Menü Paraméter Beállítás. Keverőszelep menü!!! BE. Keverőszelep menü!!! 0%. Keverőszelep menü!!! K Fűtéstechnikai alkalmazási példatár

48 S Keverőszelepes fűtési kör OTC szabályozása két egyfokozatú kazánnal töltőszivattyús HMV előállítással és cirkulációs szivattyúval Jellemzők: Nagy méretű informatív kijelző Egyszerű telepítés és kezelés 220Vac üzemi feszültség Állásos (-pt) szelepműködtető vezérlés Külső hőmérsékletfüggő fűtési szabályozás fokozatú, 2 fokozatú, vagy 2db fokozatú kazán vezérlése Helyiséghőmérséklet kompenzáció (beltéri egységgel) Heti fűtési program napi tetszőleges komfort periódussal Felfűtési optimalizálás Automatikus téli nyári átkapcsolás Automatikus, Szabadság, Party, Készenlét, Nyár, Komfort, Energiatakarékos üzemmódok Üzemmód váltási lehetőség távvezérléssel (pl. telefon) Fagyvédelmi funkció Rendszer leragadás elleni védelem Kazán túlmelegedés elleni védelem HMV tartály kisülés elleni védelem Heti HMV program napi tetszőleges emelt hőmérsékletű periódussal Választható HMV előny-, párhuzamos-, feltételes előny kapcsolás Legionella elleni védelem Külön időprogram a cirkulációs szivattyúnak Szakaszos cirkulációs szivattyú üzem Kazán üzemóra számlálás Hálózatba köthető (max. 5 szabályzó) Fűtéstechnikai alkalmazási példatár 2005

49 Terméklista Megnevezés Típus Mennyiség Szabályzó egység SDC SDC-2E db Fali szerelőkeret, vagy szekrénybe építéshez sorkapocs készlet SWS- TBS-SMILE Külső hőmérséklet érzékelő AF AF20 db. Kazán hőmérséklet érzékelő 2. Kazán hőmérséklet érzékelő HMV tartály hőmérséklet érzékelő WF VE SF KTF20 Padlófűtési kör előremenő hőmérséklet érzékelő VF VF20A db járatú szelep, vagy keverőcsap Lásd Honeywell db 20 Vac -pt állásos meghajtó motor szelepkatalógus db OPCIÓ Szobai egység SDW SDW (analóg) vagy SDW20 (digitális) Bekötés db db db X5 BUS B 2 GND GND GND 5 GND GND X BUS A 2 AF WF SF 5 VF VE X T 2 5 L T T X T2 2 DKP SLP Má 5 Mâ MKP X 2 N N N 5 N N X 2 PE PE 5 PE PE Paraméterezés Menü Paraméter Beállítás Hidraulika menü 2 Hidraulika menü Hidraulika menü 5 Hidraulika menü 2. Keverőszelep menü max. hőmérséklet Hőforrás menü Szobai egység alkalmazásakor javasolt beállítások Menü Paraméter Beállítás. Keverőszelep menü BE. Keverőszelep menü 0%. Keverőszelep menü K Fűtéstechnikai alkalmazási példatár 2005

50 S Szivattyús fűtési kör és keverőszelepes padló fűtési kör külső hőmérsékletfüggő szabályozása hidraulikus váltóval leválasztott kerintető szivattyúval szerelt kazánnal és töltőszivattyús HMV előállítással Jellemzők: Nagy méretű informatív kijelző Egyszerű telepítés és kezelés 220Vac üzemi feszültség Állásos (-pt) szelepműködtető vezérlés Külső hőmérsékletfüggő fűtési szabályozás fokozatú, 2 fokozatú, vagy 2db fokozatú kazán vezérlése Helyiséghőmérséklet kompenzáció (beltéri egységgel) Külön heti fűtési program napi tetszőleges komfort periódussal minden fűtési körre Felfűtési optimalizálás Automatikus téli nyári átkapcsolás Automatikus, Szabadság, Party, Készenlét, Nyár, Komfort, Energiatakarékos üzemmódok Üzemmód váltási lehetőség távvezérléssel (pl. telefon) Fagyvédelmi funkció Rendszer leragadás elleni védelem HMV tartály kisülés elleni védelem Heti HMV program napi tetszőleges emelt hőmérsékletű periódussal Választható HMV előny-, párhuzamos-, feltételes előny kapcsolás Legionella elleni védelem Kazán üzemóra számlálás Hálózatba köthető (max. 5 szabályzó) Fűtéstechnikai alkalmazási példatár 2005

51 Terméklista Megnevezés Típus Mennyiség Szabályzó egység SDC SDC-2E db Fali szerelőkeret, vagy szekrénybe építéshez sorkapocs készlet SWS- TBS-SMILE Külső hőmérséklet érzékelő AF AF20 db Kazán hőmérséklet érzékelő HMV tartály hőmérséklet érzékelő WF SF KTF20 Padlófűtési kör előremenő hőmérséklet érzékelő VF VF20A db -járatú szelep Lásd Honeywell db 20 Vac -pt állásos meghajtó motor szelepkatalógus db OPCIÓ Szobai egység SDW SDW (analóg) vagy SDW20 (digitális) Bekötés db 2 db db X5 BUS B 2 GND GND GND 5 GND X BUS A 2 AF WF SF 5 VF X T 2 5 L *T *T X T2 2 DKP SLP Má 5 Mâ MKP X 2 N N N 5 N N X 2 PE PE 5 PE PE Paraméterezés Menü Paraméter Beállítás Hidraulikus menü 020 *0202 Rendszer menü SZABÁLYOZÓ MÓD 2. Keverőszelep menü 50 Szobai egység alkalmazásakor javasolt beállítások Menü Paraméter Beállítás Direkt fűtési kör menü BE Direkt fűtési kör menü 0% Direkt fűtési kör menü K. Keverőszelep menü BE. Keverőszelep menü 0%. Keverőszelep menü K *két fokozatú kazán esetén Fűtéstechnikai alkalmazási példatár 2005

52 S Zónaszelepekkel vezérelt fűtési kör és HMV előállítás hőcserélővel leválasztott keverőszelepes padló fűtési kör külső hőmérsékletfüggő szabályozása, keringtető szivattyúval szerelt kazánnal Öntöttvas kazán esetében a hőmérséklet túlfutás levezetéséről gondoskodni kell, pl. egy radiátor bekötésével a zónaszelep előtt. Jellemzők: Nagy méretű informatív kijelző Egyszerű telepítés és kezelés 220Vac üzemi feszültség Állásos (-pt) szelepműködtető vezérlés Külső hőmérsékletfüggő fűtési szabályozás fokozatú, 2 fokozatú, vagy 2db fokozatú kazán vezérlése Helyiséghőmérséklet kompenzáció (beltéri egységgel) Külön heti fűtési program napi tetszőleges komfort periódussal minden fűtési körre Felfűtési optimalizálás Automatikus téli nyári átkapcsolás Automatikus, Szabadság, Party, Készenlét, Nyár, Komfort, Energiatakarékos üzemmódok Üzemmód váltási lehetőség távvezérléssel (pl. telefon) Fagyvédelmi funkció Rendszer leragadás elleni védelem HMV tartály kisülés elleni védelem Heti HMV program napi tetszőleges emelt hőmérsékletű periódussal Választható HMV előny-, párhuzamos-, feltételes előny kapcsolás Legionella elleni védelem Kazán üzemóra számlálás Hálózatba köthető (max. 5 szabályzó) 50 Fűtéstechnikai alkalmazási példatár 2005
