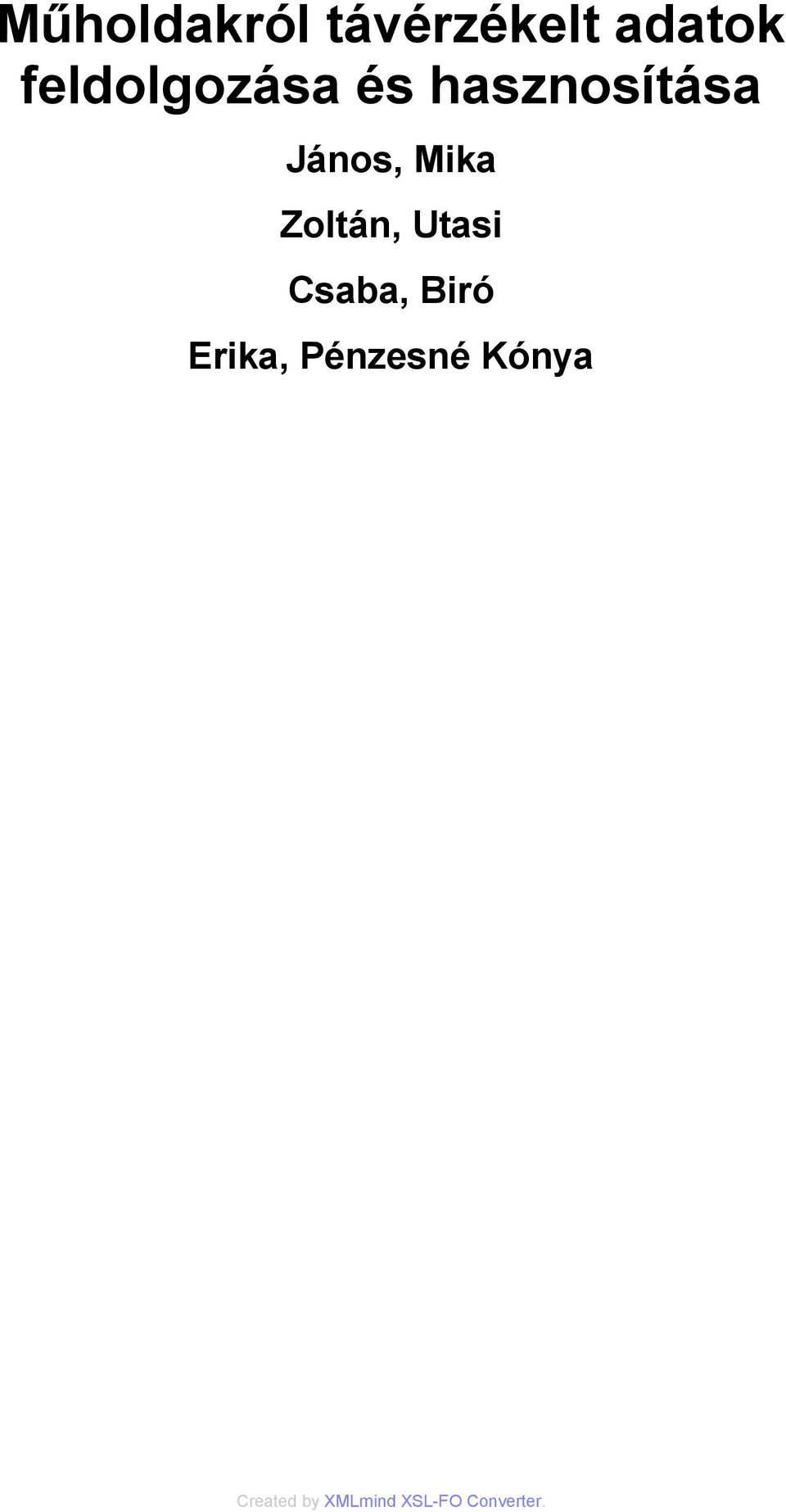

1 Műholdakról távérzékelt adatok feldolgozása és hasznosítása János, Mika Zoltán, Utasi Csaba, Biró Erika, Pénzesné Kónya

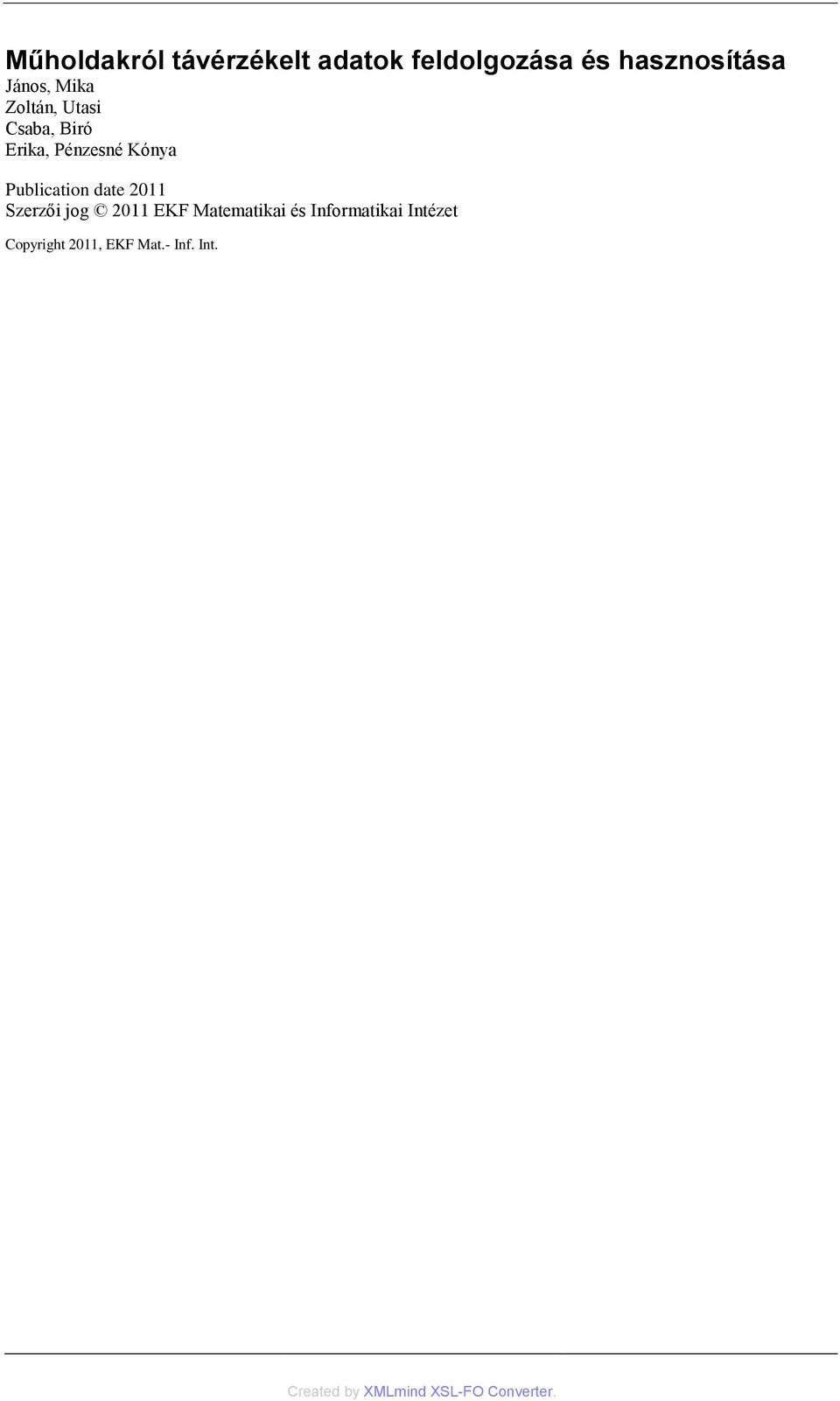

2 Műholdakról távérzékelt adatok feldolgozása és hasznosítása János, Mika Zoltán, Utasi Csaba, Biró Erika, Pénzesné Kónya Publication date 2011 Szerzői jog 2011 EKF Matematikai és Informatikai Intézet Copyright 2011, EKF Mat.- Inf. Int.

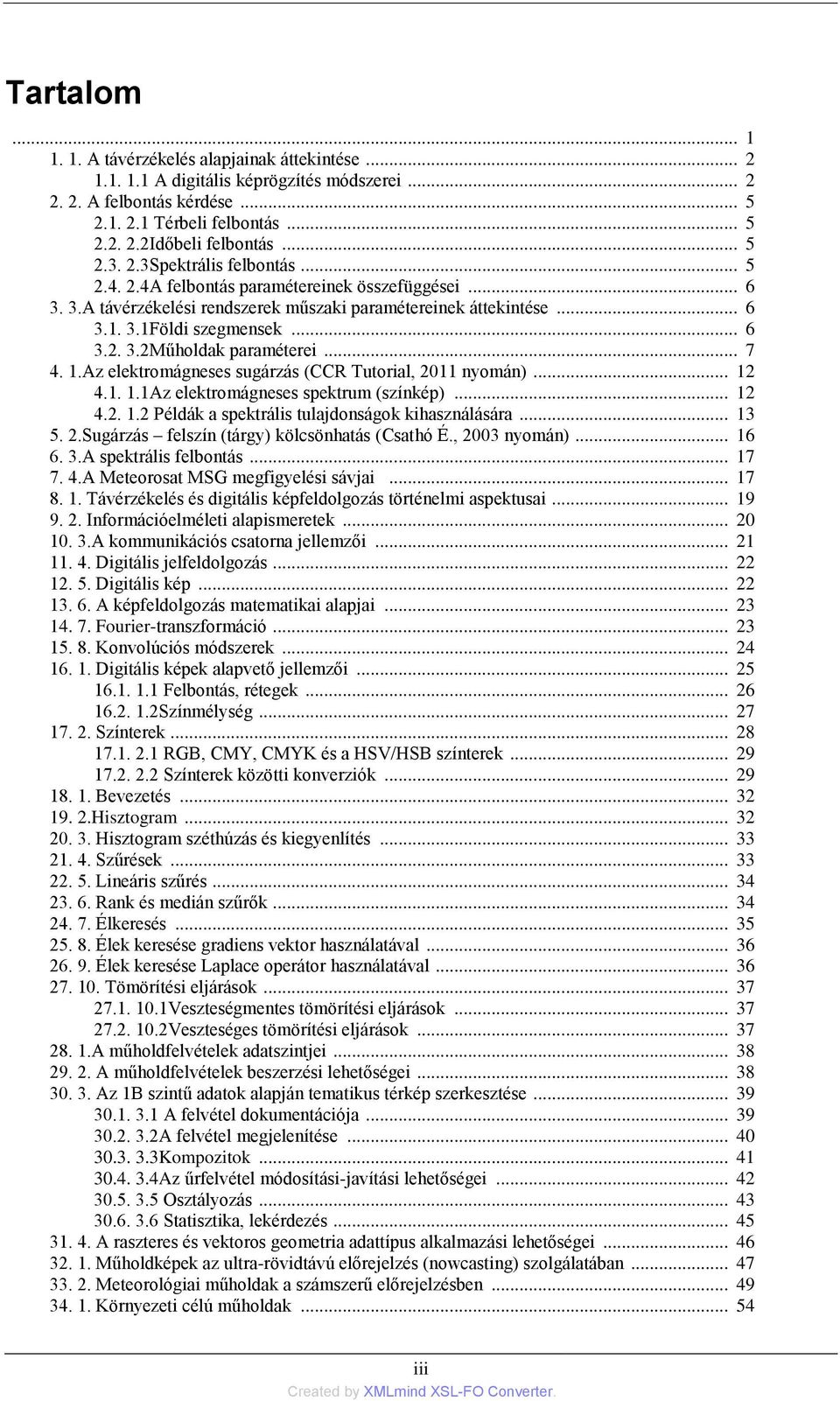

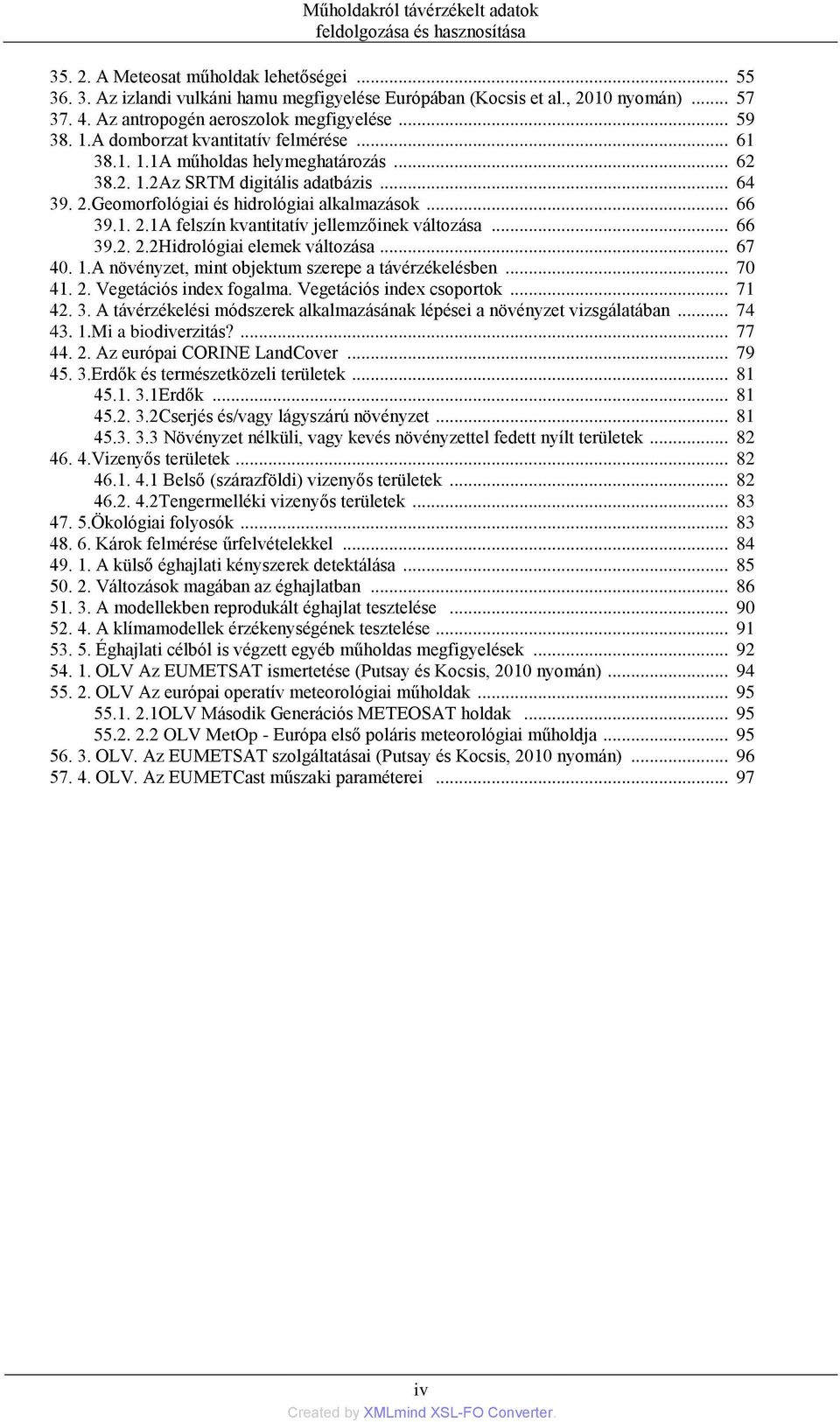

3 Tartalom A távérzékelés alapjainak áttekintése A digitális képrögzítés módszerei A felbontás kérdése Térbeli felbontás Időbeli felbontás Spektrális felbontás A felbontás paramétereinek összefüggései A távérzékelési rendszerek műszaki paramétereinek áttekintése Földi szegmensek Műholdak paraméterei Az elektromágneses sugárzás (CCR Tutorial, 2011 nyomán) Az elektromágneses spektrum (színkép) Példák a spektrális tulajdonságok kihasználására Sugárzás felszín (tárgy) kölcsönhatás (Csathó É., 2003 nyomán) A spektrális felbontás A Meteorosat MSG megfigyelési sávjai Távérzékelés és digitális képfeldolgozás történelmi aspektusai Információelméleti alapismeretek A kommunikációs csatorna jellemzői Digitális jelfeldolgozás Digitális kép A képfeldolgozás matematikai alapjai Fourier-transzformáció Konvolúciós módszerek Digitális képek alapvető jellemzői Felbontás, rétegek Színmélység Színterek RGB, CMY, CMYK és a HSV/HSB színterek Színterek közötti konverziók Bevezetés Hisztogram Hisztogram széthúzás és kiegyenlítés Szűrések Lineáris szűrés Rank és medián szűrők Élkeresés Élek keresése gradiens vektor használatával Élek keresése Laplace operátor használatával Tömörítési eljárások Veszteségmentes tömörítési eljárások Veszteséges tömörítési eljárások A műholdfelvételek adatszintjei A műholdfelvételek beszerzési lehetőségei Az 1B szintű adatok alapján tematikus térkép szerkesztése A felvétel dokumentációja A felvétel megjelenítése Kompozitok Az űrfelvétel módosítási-javítási lehetőségei Osztályozás Statisztika, lekérdezés A raszteres és vektoros geometria adattípus alkalmazási lehetőségei Műholdképek az ultra-rövidtávú előrejelzés (nowcasting) szolgálatában Meteorológiai műholdak a számszerű előrejelzésben Környezeti célú műholdak iii

4 Műholdakról távérzékelt adatok feldolgozása és hasznosítása A Meteosat műholdak lehetőségei Az izlandi vulkáni hamu megfigyelése Európában (Kocsis et al., 2010 nyomán) Az antropogén aeroszolok megfigyelése A domborzat kvantitatív felmérése A műholdas helymeghatározás Az SRTM digitális adatbázis Geomorfológiai és hidrológiai alkalmazások A felszín kvantitatív jellemzőinek változása Hidrológiai elemek változása A növényzet, mint objektum szerepe a távérzékelésben Vegetációs index fogalma. Vegetációs index csoportok A távérzékelési módszerek alkalmazásának lépései a növényzet vizsgálatában Mi a biodiverzitás? Az európai CORINE LandCover Erdők és természetközeli területek Erdők Cserjés és/vagy lágyszárú növényzet Növényzet nélküli, vagy kevés növényzettel fedett nyílt területek Vizenyős területek Belső (szárazföldi) vizenyős területek Tengermelléki vizenyős területek Ökológiai folyosók Károk felmérése űrfelvételekkel A külső éghajlati kényszerek detektálása Változások magában az éghajlatban A modellekben reprodukált éghajlat tesztelése A klímamodellek érzékenységének tesztelése Éghajlati célból is végzett egyéb műholdas megfigyelések OLV Az EUMETSAT ismertetése (Putsay és Kocsis, 2010 nyomán) OLV Az európai operatív meteorológiai műholdak OLV Második Generációs METEOSAT holdak OLV MetOp - Európa első poláris meteorológiai műholdja OLV. Az EUMETSAT szolgáltatásai (Putsay és Kocsis, 2010 nyomán) OLV. Az EUMETCast műszaki paraméterei iv

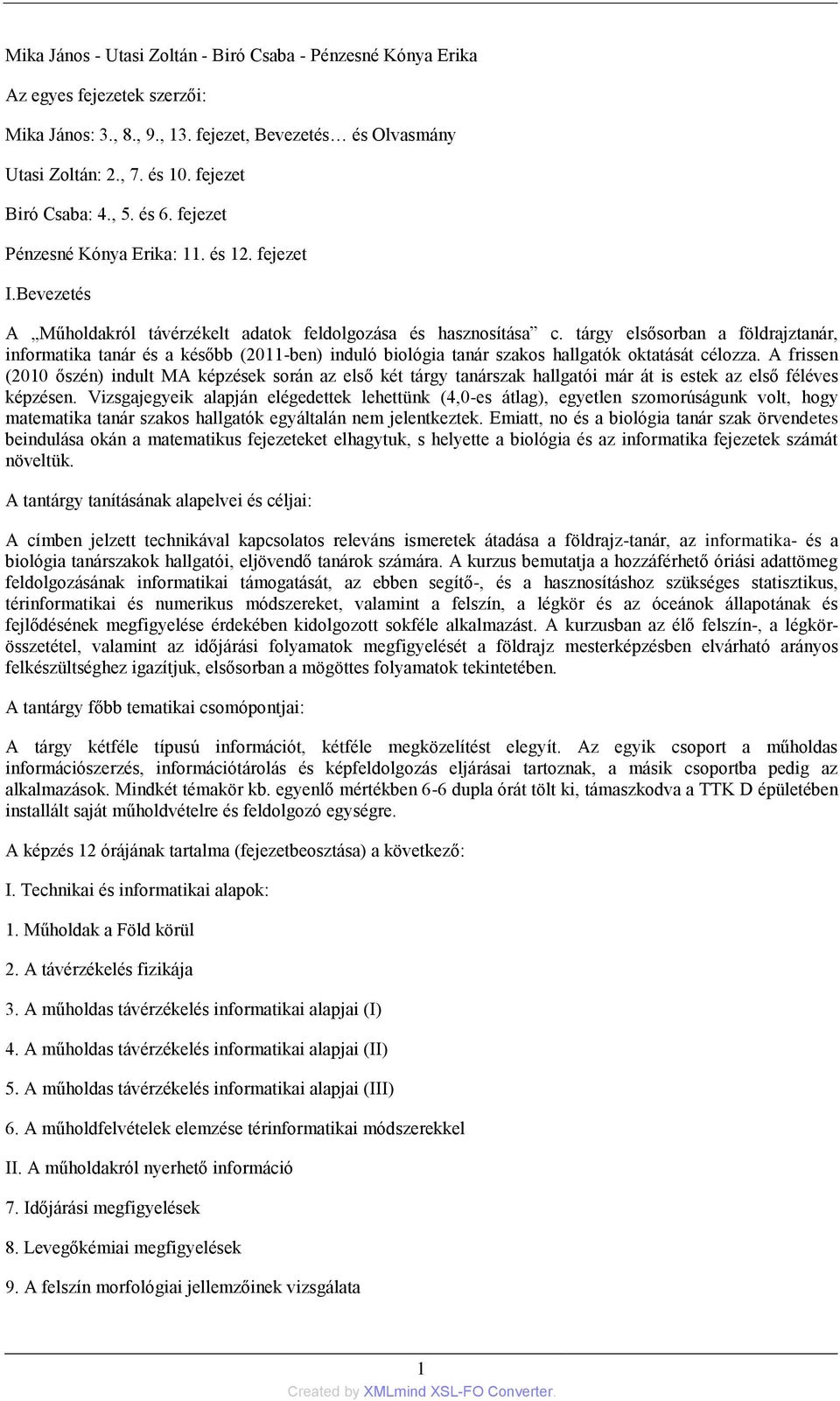

5 Mika János - Utasi Zoltán - Biró Csaba - Pénzesné Kónya Erika Az egyes fejezetek szerzői: Mika János: 3., 8., 9., 13. fejezet, Bevezetés és Olvasmány Utasi Zoltán: 2., 7. és 10. fejezet Biró Csaba: 4., 5. és 6. fejezet Pénzesné Kónya Erika: 11. és 12. fejezet I.Bevezetés A Műholdakról távérzékelt adatok feldolgozása és hasznosítása c. tárgy elsősorban a földrajztanár, informatika tanár és a később (2011-ben) induló biológia tanár szakos hallgatók oktatását célozza. A frissen (2010 őszén) indult MA képzések során az első két tárgy tanárszak hallgatói már át is estek az első féléves képzésen. Vizsgajegyeik alapján elégedettek lehettünk (4,0-es átlag), egyetlen szomorúságunk volt, hogy matematika tanár szakos hallgatók egyáltalán nem jelentkeztek. Emiatt, no és a biológia tanár szak örvendetes beindulása okán a matematikus fejezeteket elhagytuk, s helyette a biológia és az informatika fejezetek számát növeltük. A tantárgy tanításának alapelvei és céljai: A címben jelzett technikával kapcsolatos releváns ismeretek átadása a földrajz-tanár, az informatika- és a biológia tanárszakok hallgatói, eljövendő tanárok számára. A kurzus bemutatja a hozzáférhető óriási adattömeg feldolgozásának informatikai támogatását, az ebben segítő-, és a hasznosításhoz szükséges statisztikus, térinformatikai és numerikus módszereket, valamint a felszín, a légkör és az óceánok állapotának és fejlődésének megfigyelése érdekében kidolgozott sokféle alkalmazást. A kurzusban az élő felszín-, a légkörösszetétel, valamint az időjárási folyamatok megfigyelését a földrajz mesterképzésben elvárható arányos felkészültséghez igazítjuk, elsősorban a mögöttes folyamatok tekintetében. A tantárgy főbb tematikai csomópontjai: A tárgy kétféle típusú információt, kétféle megközelítést elegyít. Az egyik csoport a műholdas információszerzés, információtárolás és képfeldolgozás eljárásai tartoznak, a másik csoportba pedig az alkalmazások. Mindkét témakör kb. egyenlő mértékben 6-6 dupla órát tölt ki, támaszkodva a TTK D épületében installált saját műholdvételre és feldolgozó egységre. A képzés 12 órájának tartalma (fejezetbeosztása) a következő: I. Technikai és informatikai alapok: 1. Műholdak a Föld körül 2. A távérzékelés fizikája 3. A műholdas távérzékelés informatikai alapjai (I) 4. A műholdas távérzékelés informatikai alapjai (II) 5. A műholdas távérzékelés informatikai alapjai (III) 6. A műholdfelvételek elemzése térinformatikai módszerekkel II. A műholdakról nyerhető információ 7. Időjárási megfigyelések 8. Levegőkémiai megfigyelések 9. A felszín morfológiai jellemzőinek vizsgálata 1

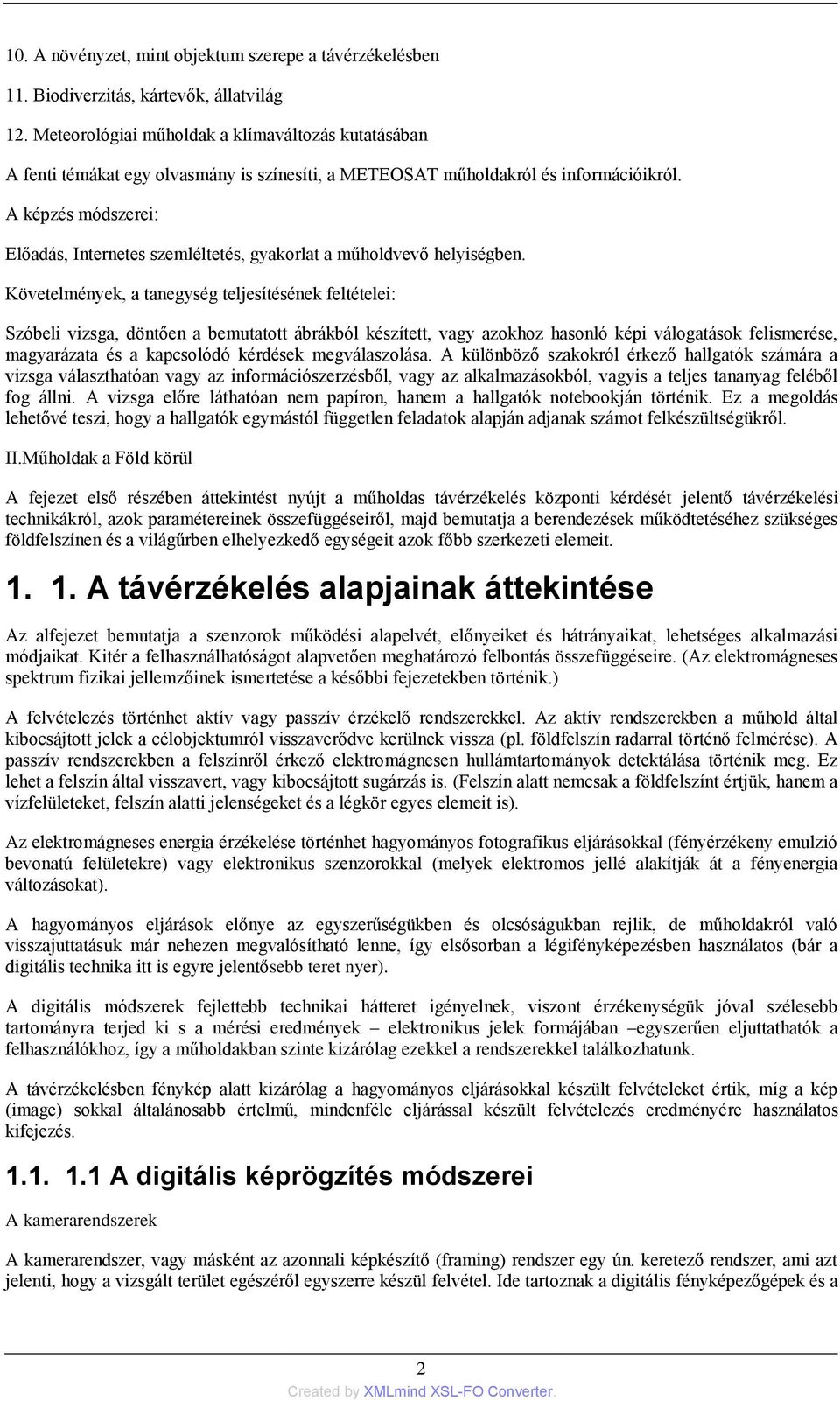

6 10. A növényzet, mint objektum szerepe a távérzékelésben 11. Biodiverzitás, kártevők, állatvilág 12. Meteorológiai műholdak a klímaváltozás kutatásában A fenti témákat egy olvasmány is színesíti, a METEOSAT műholdakról és információikról. A képzés módszerei: Előadás, Internetes szemléltetés, gyakorlat a műholdvevő helyiségben. Követelmények, a tanegység teljesítésének feltételei: Szóbeli vizsga, döntően a bemutatott ábrákból készített, vagy azokhoz hasonló képi válogatások felismerése, magyarázata és a kapcsolódó kérdések megválaszolása. A különböző szakokról érkező hallgatók számára a vizsga választhatóan vagy az információszerzésből, vagy az alkalmazásokból, vagyis a teljes tananyag feléből fog állni. A vizsga előre láthatóan nem papíron, hanem a hallgatók notebookján történik. Ez a megoldás lehetővé teszi, hogy a hallgatók egymástól független feladatok alapján adjanak számot felkészültségükről. II.Műholdak a Föld körül A fejezet első részében áttekintést nyújt a műholdas távérzékelés központi kérdését jelentő távérzékelési technikákról, azok paramétereinek összefüggéseiről, majd bemutatja a berendezések működtetéséhez szükséges földfelszínen és a világűrben elhelyezkedő egységeit azok főbb szerkezeti elemeit A távérzékelés alapjainak áttekintése Az alfejezet bemutatja a szenzorok működési alapelvét, előnyeiket és hátrányaikat, lehetséges alkalmazási módjaikat. Kitér a felhasználhatóságot alapvetően meghatározó felbontás összefüggéseire. (Az elektromágneses spektrum fizikai jellemzőinek ismertetése a későbbi fejezetekben történik.) A felvételezés történhet aktív vagy passzív érzékelő rendszerekkel. Az aktív rendszerekben a műhold által kibocsájtott jelek a célobjektumról visszaverődve kerülnek vissza (pl. földfelszín radarral történő felmérése). A passzív rendszerekben a felszínről érkező elektromágnesen hullámtartományok detektálása történik meg. Ez lehet a felszín által visszavert, vagy kibocsájtott sugárzás is. (Felszín alatt nemcsak a földfelszínt értjük, hanem a vízfelületeket, felszín alatti jelenségeket és a légkör egyes elemeit is). Az elektromágneses energia érzékelése történhet hagyományos fotografikus eljárásokkal (fényérzékeny emulzió bevonatú felületekre) vagy elektronikus szenzorokkal (melyek elektromos jellé alakítják át a fényenergia változásokat). A hagyományos eljárások előnye az egyszerűségükben és olcsóságukban rejlik, de műholdakról való visszajuttatásuk már nehezen megvalósítható lenne, így elsősorban a légifényképezésben használatos (bár a digitális technika itt is egyre jelentősebb teret nyer). A digitális módszerek fejlettebb technikai hátteret igényelnek, viszont érzékenységük jóval szélesebb tartományra terjed ki s a mérési eredmények elektronikus jelek formájában egyszerűen eljuttathatók a felhasználókhoz, így a műholdakban szinte kizárólag ezekkel a rendszerekkel találkozhatunk. A távérzékelésben fénykép alatt kizárólag a hagyományos eljárásokkal készült felvételeket értik, míg a kép (image) sokkal általánosabb értelmű, mindenféle eljárással készült felvételezés eredményére használatos kifejezés A digitális képrögzítés módszerei A kamerarendszerek A kamerarendszer, vagy másként az azonnali képkészítő (framing) rendszer egy ún. keretező rendszer, ami azt jelenti, hogy a vizsgált terület egészéről egyszerre készül felvétel. Ide tartoznak a digitális fényképezőgépek és a 2

7 videokamerák (melyek műholdas változatai alapelvükben megegyeznek a köznapi változatokkal, mindössze minőségükben vannak jelentős különbségek. Pásztázó rendszerek A pásztázó rendszerekben a felvételezés egy egyszerre kicsiny területet lefedő szenzorral történik, mely mintegy végigseper a teljes területen, s a végső kép ezek összességéből jön létre. Pixelnek nevezzük ezen legkisebb egységet, mely további részekre már nem bontható s koordinátái mellett egy értékkel adható meg. Az egy pixel által lefedett (kijelölt) terület méretét nevezzük térbeli felbontásnak (általában az oldalhosszakkal megadva, pl. 50x50 m), alakja pedig a Föld görbületéből adódóan változó. A felvételezés során lefedett területet két értékkel adható meg: 1. Teljes látómező (AFOV Angular Field Of View): az a szögtartomány, amelyben a szenzor egy darab kép készítése során végigpásztázza a területet. 2. Pillanatnyi látómező (IFOW Instantaneous Field Of View): az egy pixelre jutó látószög. Például, ha a detektor IFOW-ja 1 mrad és a szenzor 10 km magasságban található, akkor a nadírpontban (függőlegesen a műhold alatt) a felszíni felbontás 10x10 m. A szenzoron keletkező elektromos jel erőssége egyenesen arányos a beérkező fény mennyiségével, mely a területről kibocsájtott fény mennyiségével egyenesen, a pásztázás időtartamával pedig fordítottan arányos. A pásztázás jellege alapján megkülönböztethető keresztsávos, köríves, sávmenti és oldalra tekintő típus (2.1 ábra). 3

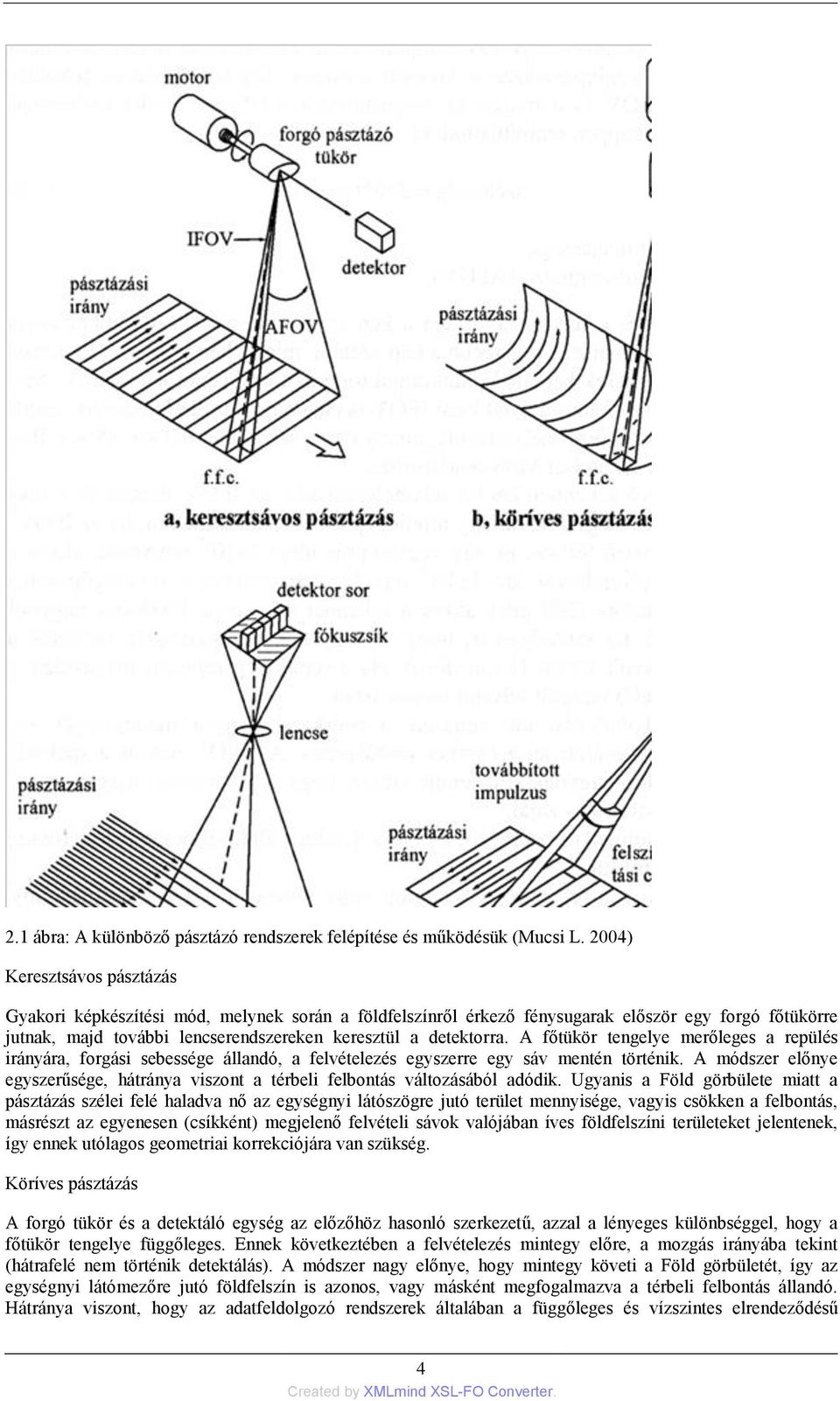

8 2.1 ábra: A különböző pásztázó rendszerek felépítése és működésük (Mucsi L. 2004) Keresztsávos pásztázás Gyakori képkészítési mód, melynek során a földfelszínről érkező fénysugarak először egy forgó főtükörre jutnak, majd további lencserendszereken keresztül a detektorra. A főtükör tengelye merőleges a repülés irányára, forgási sebessége állandó, a felvételezés egyszerre egy sáv mentén történik. A módszer előnye egyszerűsége, hátránya viszont a térbeli felbontás változásából adódik. Ugyanis a Föld görbülete miatt a pásztázás szélei felé haladva nő az egységnyi látószögre jutó terület mennyisége, vagyis csökken a felbontás, másrészt az egyenesen (csíkként) megjelenő felvételi sávok valójában íves földfelszíni területeket jelentenek, így ennek utólagos geometriai korrekciójára van szükség. Köríves pásztázás A forgó tükör és a detektáló egység az előzőhöz hasonló szerkezetű, azzal a lényeges különbséggel, hogy a főtükör tengelye függőleges. Ennek következtében a felvételezés mintegy előre, a mozgás irányába tekint (hátrafelé nem történik detektálás). A módszer nagy előnye, hogy mintegy követi a Föld görbületét, így az egységnyi látómezőre jutó földfelszín is azonos, vagy másként megfogalmazva a térbeli felbontás állandó. Hátránya viszont, hogy az adatfeldolgozó rendszerek általában a függőleges és vízszintes elrendeződésű 4

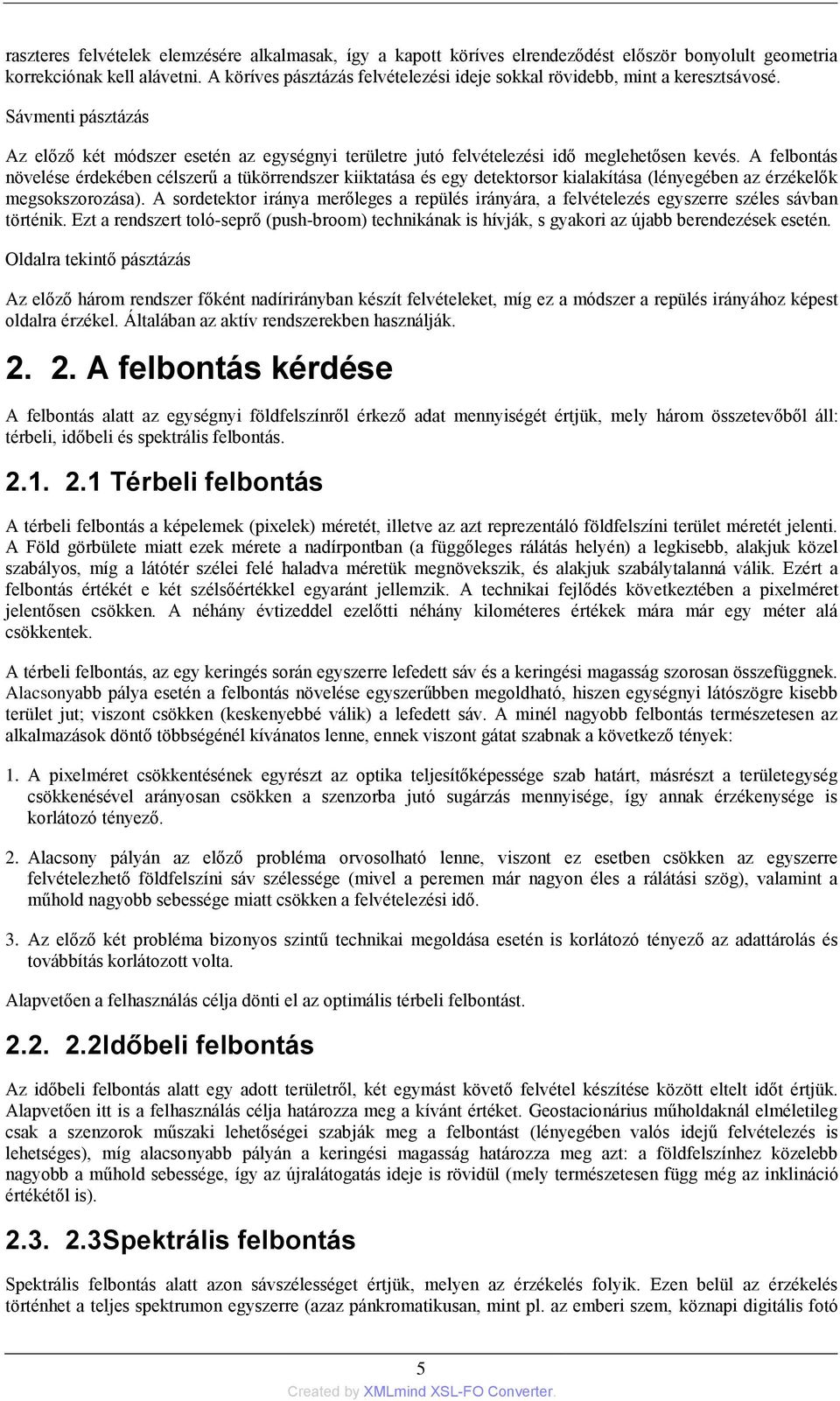

9 raszteres felvételek elemzésére alkalmasak, így a kapott köríves elrendeződést először bonyolult geometria korrekciónak kell alávetni. A köríves pásztázás felvételezési ideje sokkal rövidebb, mint a keresztsávosé. Sávmenti pásztázás Az előző két módszer esetén az egységnyi területre jutó felvételezési idő meglehetősen kevés. A felbontás növelése érdekében célszerű a tükörrendszer kiiktatása és egy detektorsor kialakítása (lényegében az érzékelők megsokszorozása). A sordetektor iránya merőleges a repülés irányára, a felvételezés egyszerre széles sávban történik. Ezt a rendszert toló-seprő (push-broom) technikának is hívják, s gyakori az újabb berendezések esetén. Oldalra tekintő pásztázás Az előző három rendszer főként nadírirányban készít felvételeket, míg ez a módszer a repülés irányához képest oldalra érzékel. Általában az aktív rendszerekben használják A felbontás kérdése A felbontás alatt az egységnyi földfelszínről érkező adat mennyiségét értjük, mely három összetevőből áll: térbeli, időbeli és spektrális felbontás Térbeli felbontás A térbeli felbontás a képelemek (pixelek) méretét, illetve az azt reprezentáló földfelszíni terület méretét jelenti. A Föld görbülete miatt ezek mérete a nadírpontban (a függőleges rálátás helyén) a legkisebb, alakjuk közel szabályos, míg a látótér szélei felé haladva méretük megnövekszik, és alakjuk szabálytalanná válik. Ezért a felbontás értékét e két szélsőértékkel egyaránt jellemzik. A technikai fejlődés következtében a pixelméret jelentősen csökken. A néhány évtizeddel ezelőtti néhány kilométeres értékek mára már egy méter alá csökkentek. A térbeli felbontás, az egy keringés során egyszerre lefedett sáv és a keringési magasság szorosan összefüggnek. Alacsonyabb pálya esetén a felbontás növelése egyszerűbben megoldható, hiszen egységnyi látószögre kisebb terület jut; viszont csökken (keskenyebbé válik) a lefedett sáv. A minél nagyobb felbontás természetesen az alkalmazások döntő többségénél kívánatos lenne, ennek viszont gátat szabnak a következő tények: 1. A pixelméret csökkentésének egyrészt az optika teljesítőképessége szab határt, másrészt a területegység csökkenésével arányosan csökken a szenzorba jutó sugárzás mennyisége, így annak érzékenysége is korlátozó tényező. 2. Alacsony pályán az előző probléma orvosolható lenne, viszont ez esetben csökken az egyszerre felvételezhető földfelszíni sáv szélessége (mivel a peremen már nagyon éles a rálátási szög), valamint a műhold nagyobb sebessége miatt csökken a felvételezési idő. 3. Az előző két probléma bizonyos szintű technikai megoldása esetén is korlátozó tényező az adattárolás és továbbítás korlátozott volta. Alapvetően a felhasználás célja dönti el az optimális térbeli felbontást Időbeli felbontás Az időbeli felbontás alatt egy adott területről, két egymást követő felvétel készítése között eltelt időt értjük. Alapvetően itt is a felhasználás célja határozza meg a kívánt értéket. Geostacionárius műholdaknál elméletileg csak a szenzorok műszaki lehetőségei szabják meg a felbontást (lényegében valós idejű felvételezés is lehetséges), míg alacsonyabb pályán a keringési magasság határozza meg azt: a földfelszínhez közelebb nagyobb a műhold sebessége, így az újralátogatás ideje is rövidül (mely természetesen függ még az inklináció értékétől is) Spektrális felbontás Spektrális felbontás alatt azon sávszélességet értjük, melyen az érzékelés folyik. Ezen belül az érzékelés történhet a teljes spektrumon egyszerre (azaz pánkromatikusan, mint pl. az emberi szem, köznapi digitális fotó 5

10 esetében), vagy több tartományra bontva, kisebb sávokban, mely utóbbi lehet multispektrális (3-20 sáv) vagy hiperspektrális (20 sáv fölött). A sávszélesség (és számuk) meghatározásánál két szempontra kell figyelemmel lenni. Egyrészt a spektrális felbontás növelése (s ennek következtében a sávszélesség csökkentése) megnöveli a lehetséges felhasználási lehetőségeket. Ennek oka, hogy a különböző jelenségeknek más-más tartományokba esnek a kibocsájtás maximuma(i) (pl. a növényzet állapotának felméréséhez a látható fény mellet az infravörös tartományok alkalmasak), többféle kompozitkép készíthető. Másrészt a csökkenő sávszélesség komoly technikai problémát vet föl: ennek következtében csökken az egységnyi területről beérkező fény mennyisége, így a detektálás érzékenyebb szenzorokat vagy hosszabb felvételezési időt kíván. Műszakilag a spektrális felbontás növelése alapvetően kétféle módon valósítható meg. Az egyik lehetőség egy szenzor alkalmazása és a bejutó sugárzás szelektálása (szűrők alkalmazásával), ez azonban gyors felvételezést kíván, hiszen a műhold folyamatos elmozdulása mellett biztosítani kell, hogy az egyes sugárzási tartományokban ugyanarról a területről készüljön felvétel. Ez viszont a bejutó összsugárzás mennyiségét csökkenti, így a detektálás hatékonyságát is. A másik lehetőség minden egyes tartományhoz külön-külön szenzor alkalmazása. Ennek előnye, hogy egy adott területről egy időben készül több hullámsávban a felvétel, melyre hosszabb idő is jut így, mint az előző módszernél, Hátránya viszont a megnövekedett hely-, energia-, tárolási- és feldolgozási kapacitásigény. A két módszert összevetve elmondható, hogy a második eljárás nyert inkább teret A felbontás paramétereinek összefüggései A három felbontási paramétert összevetve elmondható, hogy összefüggnek: közülük egyet növelve a másik kettő általában csökken: ennek műszaki okai vannak. Vegyük például a következő esetet: a cél a minél nagyobb térbeli felbontás (pl. felszínborítottság térképezése, erőforrás-kutatás, stb. esetén). Ebben az esetben a műholdnak alacsony pályán kell mozogni (az előzőekben ismertetett detektálási problémák miatt), az ezzel együtt járó nagyobb keringési sebesség miatt viszont csökken az egységnyi területre jutó felvételezés ideje, mely pl. a spektrális felbontás csökkentésével küszöbölhető ki. Ezzel párhuzamosan az inklinációtól függően növekszik az újralátogatási idő is, azaz csökken az időbeli felbontás is. Tehát mindig az adott cél és a műszaki gazdasági lehetőségek által meghatározott kompromisszumok határozzák meg ezeket a paramétereket. Például a meteorológiai alkalmazások esetén a fő cél az időbeli felbontás növelése, melyet általában geostacionárius műholdakkal oldanak meg. Ez viszont a nagy magasság miatt a térbeli felbontás rovására megy. Másrészt a nadírponttól távolodva jelentősen torzul a felvételezés geometriája, mely csökkenti a térbeli kiterjedést. Így természetesen egy darab műholdról nem monitorozható az egész Földfelszín. Amennyiben minden téren nagy felbontás szükséges, az egyedüli megoldás több, egymással összehangolt pályán mozgó műhold alkalmazása A távérzékelési rendszerek műszaki paramétereinek áttekintése A műholdas távérzékelés rendszerek alapvetőn két részre oszthatók: a földi és a világűr szegmensre. A földi elemek jelentik a műholdak pályára állításához, követéséhez és adatfeldolgozáshoz szükséges berendezéseket (pl. indítóállomások, követőállomások), míg a világűrbe a műholdak kerülnek Földi szegmensek A földi kiszolgáló berendezések helyszínének kiválasztásában fő szempontja a műszaki alkalmasság. A cél a műholdakkal való összeköttetés minél nagyobb üzembiztonsága és lehetőség szerint a kapcsolat minél hosszabb időtartama. Kétféle időtartam különböztethető meg: 1. Kapcsolat időtartama (contact time): azon időtartam, amíg a műhold és a földi szegmens képes kommunikálni egymással. 2. Letöltési időtartam (download time): az adatok műholdról való letöltésének ideje. A letöltési idő rövidebb, mint a kapcsolat ideje, mivel a keringési pályának csak egy rövidebb szakaszán lehetséges az adatok biztonságos letöltése. Ennek oka például, hogy a horizont közelében tartózkodó műhold jele több utat tesz meg a földfelszín közelében, így nagyobb az esélye a jel zavarásának is. 6

11 A műholdkövető állomásokat lehetőség szerint sűrűn lakott területektől távol helyezik el, ugyanis a kisebb emberi aktivitás miatt a jelzavarás valószínűsége is kisebb. Másrészt a poláris területek is alkalmasabbak: ennek oka, hogy egy pólus környéki pályán mozgó műhold (a többség ezek közé tartozik) keringési periódusonkénti pályái is közel kerülnek egymáshoz (pl. 90 -os inklinációnál mindig áthalad a póluson), s így abban az esetben, ha az egyik keringési periódus során az adatok letöltése meghiúsul, a következő során még mindig elég közel lesz a bázis-állomáshoz a sikeres művelet érdekében. Az Európai Űrügynökség (ESA) fontosabb állomásai a Kanári-szigeteken (Las Palmas) és Norvégiában (Kiruna és Spitzbergák) vannak. (S nem utolsósorban az adott terület politikai helyzete is lényeges szempont lehet, hiszen a napjainkban sajnálatosan megerősödött terrorizmus célpontjai lehetnek viszonylag kis rombolással óriási károkat lehet okozni.) A műholdak pályára állítása bonyolult és rendkívül költséges művelet, erre mindössze néhány ország képes. A starthely kiválasztását a földrajzi adottságok határozzák meg leginkább (alacsonyabb földrajzi szélességről könnyebb és így olcsóbb is a fellövés, másrészt a terület politikai jellemzői is lényeges súllyal szerepelnek. Az ESA a Francia Guyana (Kourou) állomását használja főként Műholdak paraméterei A műholdak pályaadatai A műholdak pályája a következő értékkel adható meg: 1. A (földfelszíntől mért) magasság 2. A keringési sík egyenlítővel bezárt szöge (inklináció) 3. Az előző kettővel szoros összefüggésben lévő keringési idő 4. Újralátogatási idő: egy adott pont feletti ismételt áthaladás Pályamagasság Minden érték a kívánt felbontás (későbbiekben ismertetésre kerülő) paramétereinek megfelelően kerül meghatározásra. Pályamagasság alapján három csoportba oszthatók: 1. Alacsony földkörüli pálya (LEO Low Earth Orbit): km 2. Közepes földkörüli pálya (MEO Medium Earth Orbit): km 3. Magas földkörüli pálya (HEO High Earth Orbit): km (geoszinkron pálya) fölött A pálya a körtől az ellipszisig terjedhet. Inklináció Az inklináció értéke a műhold pályájának a Föld egyenlítői síkjával bezárt szöge, mely direkt irányban (az óramutató járásával ellentétesen) értendő. Ezen érték egyben meghatározza a vizsgált földfelszín kiterjedését is, mivel ez az Egyenlítőtől mindkét irányban az inklináció értékének megfelelő szélességi körökig terjed. Például 30 -os érték esetén nagyjából a térítők által határolt, trópusi öv vizsgálható. 0 -os inklináció esetén a műhold az Egyenlítő síkjában mozog. A keringési időt megfelelően megválasztva elérhető, hogy a Föld és a műhold szögsebessége azonos legyen, azaz mindig a földfelszín egy bizonyos pontja fölött helyezkedik el (a felszínről nézve az égbolt egy pontjában áll ). Ez az ún. geoszinkron, vagy más néven geostacionárius pálya, mely km-es magasságban valósítható meg. Ezen pálya előnye, hogy egy adott területről állandó megfigyelést tesz lehetővé, így kiválóan alkalmas a gyors változások monitorozására. Ilyenek pl. meteorológiai műholdak, de más, földfelszíni folyamatok (pl. erdőtüzek) nyomon követésére is alkalmas. A hátránya viszont a korlátozott térbeli felbontóképesség: ennek oka egyrészt a földfelszíntől való nagy távolságból adódik, másrészt a nadírponttól távolodva (a Föld görbülete miatt) növekszik és torzul az egy szenzorra jutó terület nagysága és mérete. 7

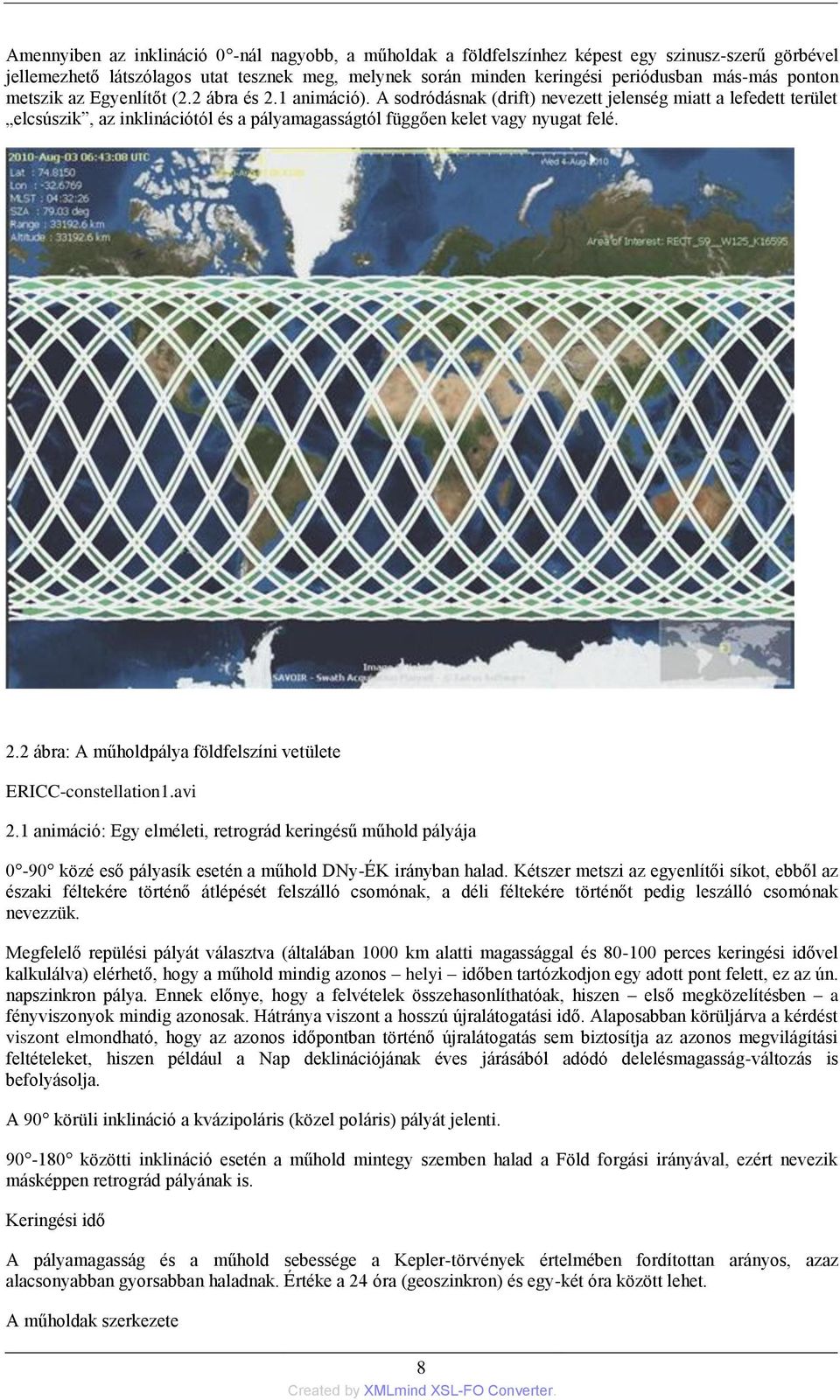

12 Amennyiben az inklináció 0 -nál nagyobb, a műholdak a földfelszínhez képest egy szinusz-szerű görbével jellemezhető látszólagos utat tesznek meg, melynek során minden keringési periódusban más-más ponton metszik az Egyenlítőt (2.2 ábra és 2.1 animáció). A sodródásnak (drift) nevezett jelenség miatt a lefedett terület elcsúszik, az inklinációtól és a pályamagasságtól függően kelet vagy nyugat felé. 2.2 ábra: A műholdpálya földfelszíni vetülete ERICC-constellation1.avi 2.1 animáció: Egy elméleti, retrográd keringésű műhold pályája 0-90 közé eső pályasík esetén a műhold DNy-ÉK irányban halad. Kétszer metszi az egyenlítői síkot, ebből az északi féltekére történő átlépését felszálló csomónak, a déli féltekére történőt pedig leszálló csomónak nevezzük. Megfelelő repülési pályát választva (általában 1000 km alatti magassággal és perces keringési idővel kalkulálva) elérhető, hogy a műhold mindig azonos helyi időben tartózkodjon egy adott pont felett, ez az ún. napszinkron pálya. Ennek előnye, hogy a felvételek összehasonlíthatóak, hiszen első megközelítésben a fényviszonyok mindig azonosak. Hátránya viszont a hosszú újralátogatási idő. Alaposabban körüljárva a kérdést viszont elmondható, hogy az azonos időpontban történő újralátogatás sem biztosítja az azonos megvilágítási feltételeket, hiszen például a Nap deklinációjának éves járásából adódó delelésmagasság-változás is befolyásolja. A 90 körüli inklináció a kvázipoláris (közel poláris) pályát jelenti közötti inklináció esetén a műhold mintegy szemben halad a Föld forgási irányával, ezért nevezik másképpen retrográd pályának is. Keringési idő A pályamagasság és a műhold sebessége a Kepler-törvények értelmében fordítottan arányos, azaz alacsonyabban gyorsabban haladnak. Értéke a 24 óra (geoszinkron) és egy-két óra között lehet. A műholdak szerkezete 8

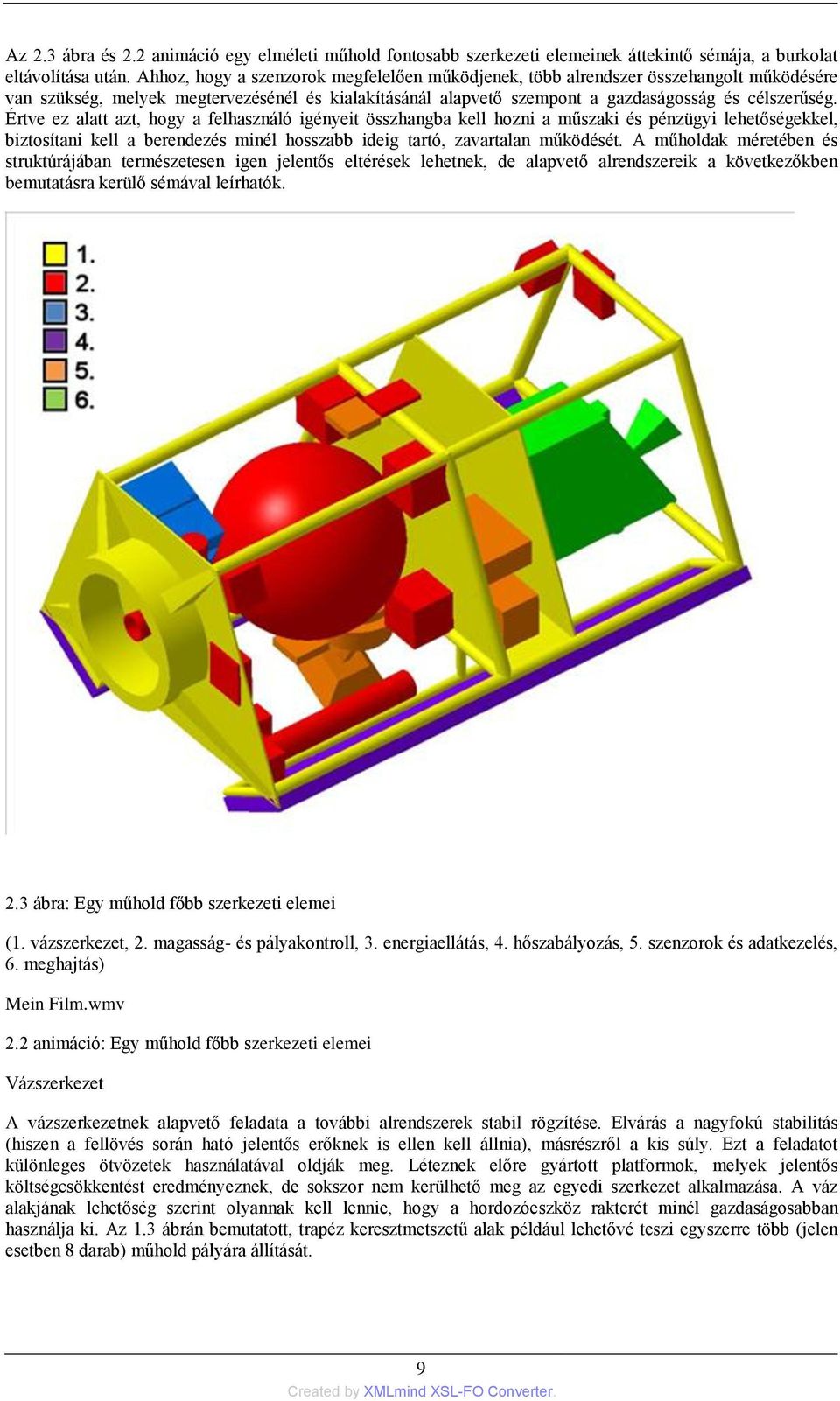

13 Az 2.3 ábra és 2.2 animáció egy elméleti műhold fontosabb szerkezeti elemeinek áttekintő sémája, a burkolat eltávolítása után. Ahhoz, hogy a szenzorok megfelelően működjenek, több alrendszer összehangolt működésére van szükség, melyek megtervezésénél és kialakításánál alapvető szempont a gazdaságosság és célszerűség. Értve ez alatt azt, hogy a felhasználó igényeit összhangba kell hozni a műszaki és pénzügyi lehetőségekkel, biztosítani kell a berendezés minél hosszabb ideig tartó, zavartalan működését. A műholdak méretében és struktúrájában természetesen igen jelentős eltérések lehetnek, de alapvető alrendszereik a következőkben bemutatásra kerülő sémával leírhatók. 2.3 ábra: Egy műhold főbb szerkezeti elemei (1. vázszerkezet, 2. magasság- és pályakontroll, 3. energiaellátás, 4. hőszabályozás, 5. szenzorok és adatkezelés, 6. meghajtás) Mein Film.wmv 2.2 animáció: Egy műhold főbb szerkezeti elemei Vázszerkezet A vázszerkezetnek alapvető feladata a további alrendszerek stabil rögzítése. Elvárás a nagyfokú stabilitás (hiszen a fellövés során ható jelentős erőknek is ellen kell állnia), másrészről a kis súly. Ezt a feladatot különleges ötvözetek használatával oldják meg. Léteznek előre gyártott platformok, melyek jelentős költségcsökkentést eredményeznek, de sokszor nem kerülhető meg az egyedi szerkezet alkalmazása. A váz alakjának lehetőség szerint olyannak kell lennie, hogy a hordozóeszköz rakterét minél gazdaságosabban használja ki. Az 1.3 ábrán bemutatott, trapéz keresztmetszetű alak például lehetővé teszi egyszerre több (jelen esetben 8 darab) műhold pályára állítását. 9

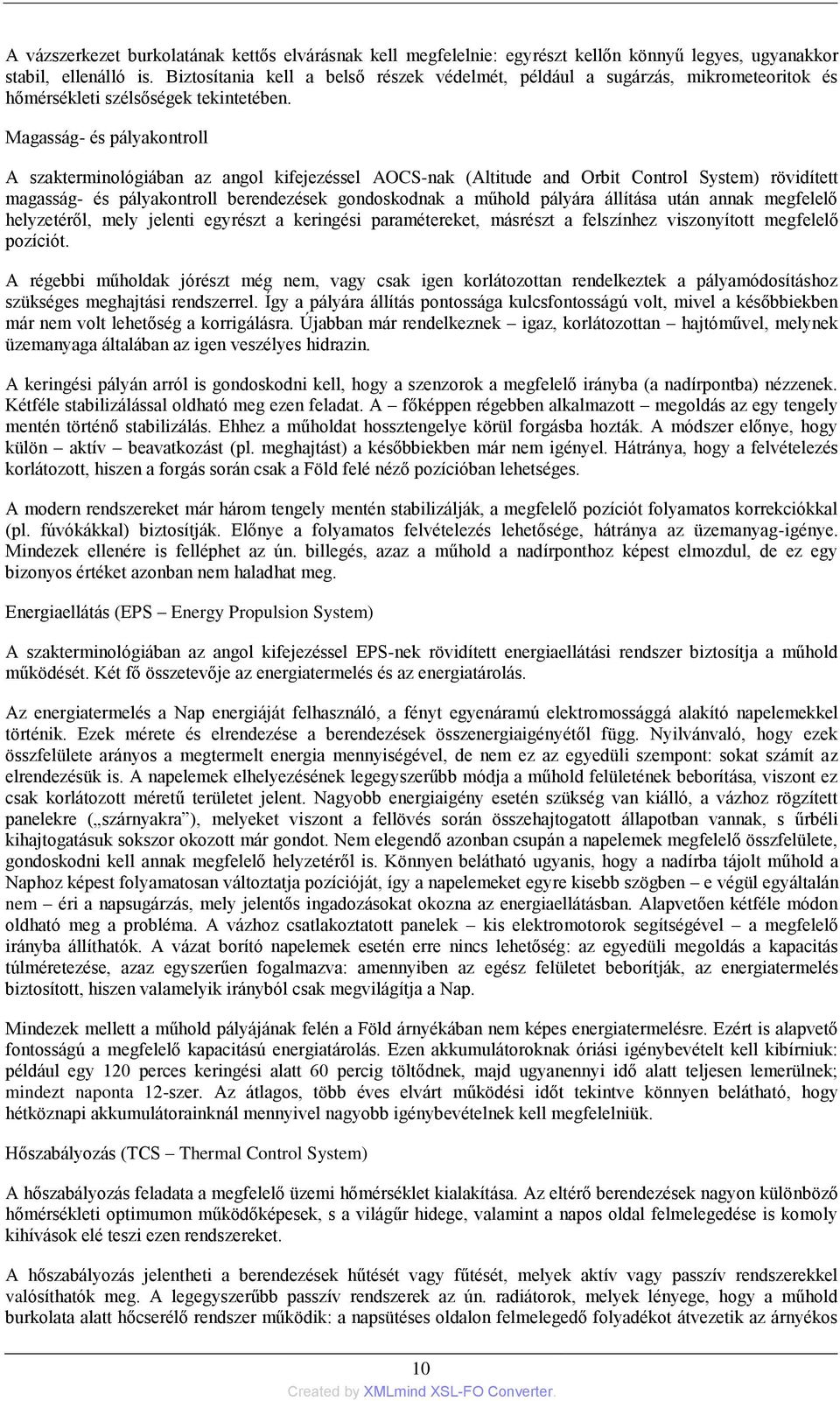

14 A vázszerkezet burkolatának kettős elvárásnak kell megfelelnie: egyrészt kellőn könnyű legyes, ugyanakkor stabil, ellenálló is. Biztosítania kell a belső részek védelmét, például a sugárzás, mikrometeoritok és hőmérsékleti szélsőségek tekintetében. Magasság- és pályakontroll A szakterminológiában az angol kifejezéssel AOCS-nak (Altitude and Orbit Control System) rövidített magasság- és pályakontroll berendezések gondoskodnak a műhold pályára állítása után annak megfelelő helyzetéről, mely jelenti egyrészt a keringési paramétereket, másrészt a felszínhez viszonyított megfelelő pozíciót. A régebbi műholdak jórészt még nem, vagy csak igen korlátozottan rendelkeztek a pályamódosításhoz szükséges meghajtási rendszerrel. Így a pályára állítás pontossága kulcsfontosságú volt, mivel a későbbiekben már nem volt lehetőség a korrigálásra. Újabban már rendelkeznek igaz, korlátozottan hajtóművel, melynek üzemanyaga általában az igen veszélyes hidrazin. A keringési pályán arról is gondoskodni kell, hogy a szenzorok a megfelelő irányba (a nadírpontba) nézzenek. Kétféle stabilizálással oldható meg ezen feladat. A főképpen régebben alkalmazott megoldás az egy tengely mentén történő stabilizálás. Ehhez a műholdat hossztengelye körül forgásba hozták. A módszer előnye, hogy külön aktív beavatkozást (pl. meghajtást) a későbbiekben már nem igényel. Hátránya, hogy a felvételezés korlátozott, hiszen a forgás során csak a Föld felé néző pozícióban lehetséges. A modern rendszereket már három tengely mentén stabilizálják, a megfelelő pozíciót folyamatos korrekciókkal (pl. fúvókákkal) biztosítják. Előnye a folyamatos felvételezés lehetősége, hátránya az üzemanyag-igénye. Mindezek ellenére is felléphet az ún. billegés, azaz a műhold a nadírponthoz képest elmozdul, de ez egy bizonyos értéket azonban nem haladhat meg. Energiaellátás (EPS Energy Propulsion System) A szakterminológiában az angol kifejezéssel EPS-nek rövidített energiaellátási rendszer biztosítja a műhold működését. Két fő összetevője az energiatermelés és az energiatárolás. Az energiatermelés a Nap energiáját felhasználó, a fényt egyenáramú elektromossággá alakító napelemekkel történik. Ezek mérete és elrendezése a berendezések összenergiaigényétől függ. Nyilvánvaló, hogy ezek összfelülete arányos a megtermelt energia mennyiségével, de nem ez az egyedüli szempont: sokat számít az elrendezésük is. A napelemek elhelyezésének legegyszerűbb módja a műhold felületének beborítása, viszont ez csak korlátozott méretű területet jelent. Nagyobb energiaigény esetén szükség van kiálló, a vázhoz rögzített panelekre ( szárnyakra ), melyeket viszont a fellövés során összehajtogatott állapotban vannak, s űrbéli kihajtogatásuk sokszor okozott már gondot. Nem elegendő azonban csupán a napelemek megfelelő összfelülete, gondoskodni kell annak megfelelő helyzetéről is. Könnyen belátható ugyanis, hogy a nadírba tájolt műhold a Naphoz képest folyamatosan változtatja pozícióját, így a napelemeket egyre kisebb szögben e végül egyáltalán nem éri a napsugárzás, mely jelentős ingadozásokat okozna az energiaellátásban. Alapvetően kétféle módon oldható meg a probléma. A vázhoz csatlakoztatott panelek kis elektromotorok segítségével a megfelelő irányba állíthatók. A vázat borító napelemek esetén erre nincs lehetőség: az egyedüli megoldás a kapacitás túlméretezése, azaz egyszerűen fogalmazva: amennyiben az egész felületet beborítják, az energiatermelés biztosított, hiszen valamelyik irányból csak megvilágítja a Nap. Mindezek mellett a műhold pályájának felén a Föld árnyékában nem képes energiatermelésre. Ezért is alapvető fontosságú a megfelelő kapacitású energiatárolás. Ezen akkumulátoroknak óriási igénybevételt kell kibírniuk: például egy 120 perces keringési alatt 60 percig töltődnek, majd ugyanennyi idő alatt teljesen lemerülnek; mindezt naponta 12-szer. Az átlagos, több éves elvárt működési időt tekintve könnyen belátható, hogy hétköznapi akkumulátorainknál mennyivel nagyobb igénybevételnek kell megfelelniük. Hőszabályozás (TCS Thermal Control System) A hőszabályozás feladata a megfelelő üzemi hőmérséklet kialakítása. Az eltérő berendezések nagyon különböző hőmérsékleti optimumon működőképesek, s a világűr hidege, valamint a napos oldal felmelegedése is komoly kihívások elé teszi ezen rendszereket. A hőszabályozás jelentheti a berendezések hűtését vagy fűtését, melyek aktív vagy passzív rendszerekkel valósíthatók meg. A legegyszerűbb passzív rendszerek az ún. radiátorok, melyek lényege, hogy a műhold burkolata alatt hőcserélő rendszer működik: a napsütéses oldalon felmelegedő folyadékot átvezetik az árnyékos 10

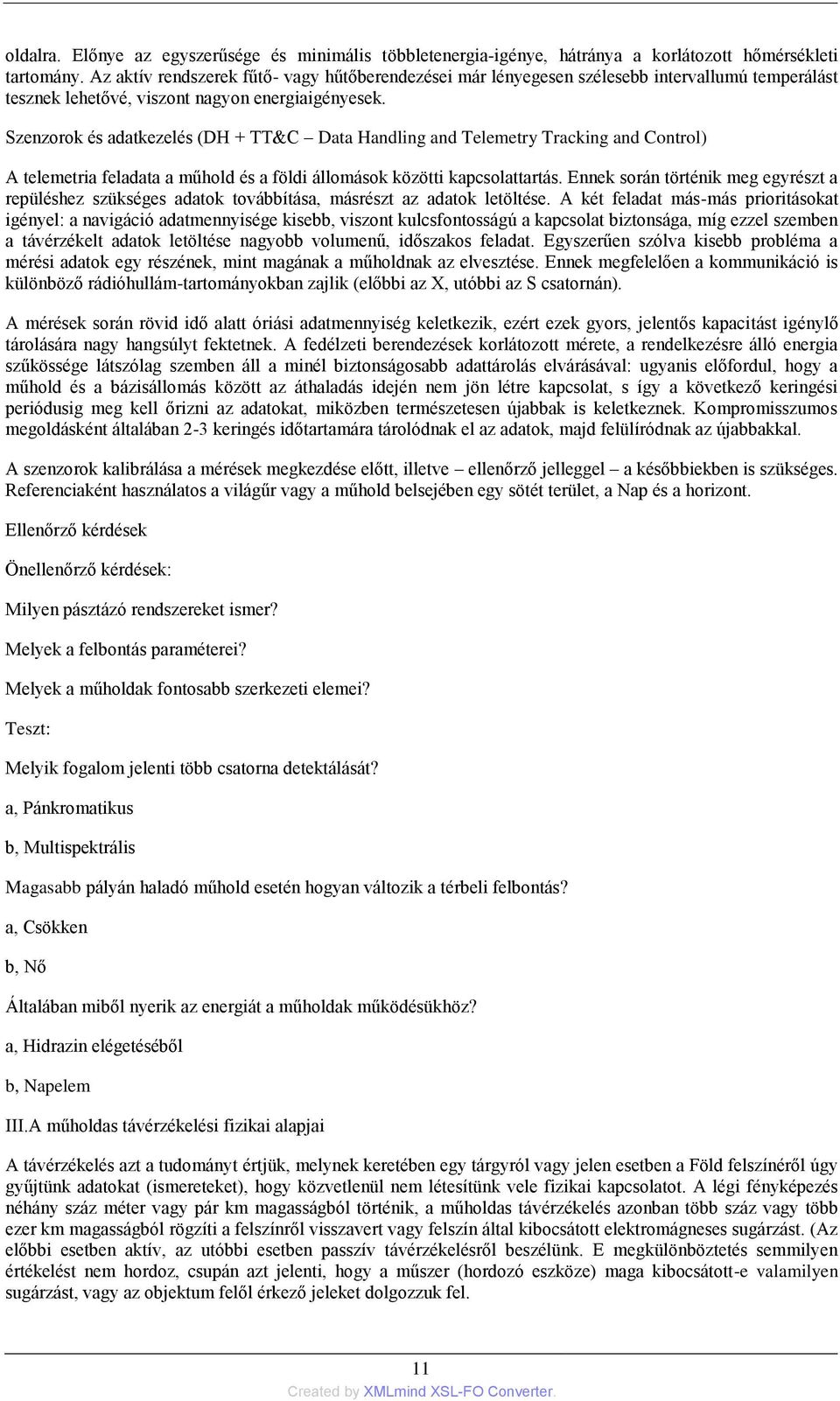

15 oldalra. Előnye az egyszerűsége és minimális többletenergia-igénye, hátránya a korlátozott hőmérsékleti tartomány. Az aktív rendszerek fűtő- vagy hűtőberendezései már lényegesen szélesebb intervallumú temperálást tesznek lehetővé, viszont nagyon energiaigényesek. Szenzorok és adatkezelés (DH + TT&C Data Handling and Telemetry Tracking and Control) A telemetria feladata a műhold és a földi állomások közötti kapcsolattartás. Ennek során történik meg egyrészt a repüléshez szükséges adatok továbbítása, másrészt az adatok letöltése. A két feladat más-más prioritásokat igényel: a navigáció adatmennyisége kisebb, viszont kulcsfontosságú a kapcsolat biztonsága, míg ezzel szemben a távérzékelt adatok letöltése nagyobb volumenű, időszakos feladat. Egyszerűen szólva kisebb probléma a mérési adatok egy részének, mint magának a műholdnak az elvesztése. Ennek megfelelően a kommunikáció is különböző rádióhullám-tartományokban zajlik (előbbi az X, utóbbi az S csatornán). A mérések során rövid idő alatt óriási adatmennyiség keletkezik, ezért ezek gyors, jelentős kapacitást igénylő tárolására nagy hangsúlyt fektetnek. A fedélzeti berendezések korlátozott mérete, a rendelkezésre álló energia szűkössége látszólag szemben áll a minél biztonságosabb adattárolás elvárásával: ugyanis előfordul, hogy a műhold és a bázisállomás között az áthaladás idején nem jön létre kapcsolat, s így a következő keringési periódusig meg kell őrizni az adatokat, miközben természetesen újabbak is keletkeznek. Kompromisszumos megoldásként általában 2-3 keringés időtartamára tárolódnak el az adatok, majd felülíródnak az újabbakkal. A szenzorok kalibrálása a mérések megkezdése előtt, illetve ellenőrző jelleggel a későbbiekben is szükséges. Referenciaként használatos a világűr vagy a műhold belsejében egy sötét terület, a Nap és a horizont. Ellenőrző kérdések Önellenőrző kérdések: Milyen pásztázó rendszereket ismer? Melyek a felbontás paraméterei? Melyek a műholdak fontosabb szerkezeti elemei? Teszt: Melyik fogalom jelenti több csatorna detektálását? a, Pánkromatikus b, Multispektrális Magasabb pályán haladó műhold esetén hogyan változik a térbeli felbontás? a, Csökken b, Nő Általában miből nyerik az energiát a műholdak működésükhöz? a, Hidrazin elégetéséből b, Napelem III.A műholdas távérzékelési fizikai alapjai A távérzékelés azt a tudományt értjük, melynek keretében egy tárgyról vagy jelen esetben a Föld felszínéről úgy gyűjtünk adatokat (ismereteket), hogy közvetlenül nem létesítünk vele fizikai kapcsolatot. A légi fényképezés néhány száz méter vagy pár km magasságból történik, a műholdas távérzékelés azonban több száz vagy több ezer km magasságból rögzíti a felszínről visszavert vagy felszín által kibocsátott elektromágneses sugárzást. (Az előbbi esetben aktív, az utóbbi esetben passzív távérzékelésről beszélünk. E megkülönböztetés semmilyen értékelést nem hordoz, csupán azt jelenti, hogy a műszer (hordozó eszköze) maga kibocsátott-e valamilyen sugárzást, vagy az objektum felől érkező jeleket dolgozzuk fel. 11

16 A távérzékelés előfeltétele, hogy kölcsönhatás jöjjön létre az információt közvetítő elektromágneses sugárzás és a megfigyelt objektum felülete között. A képalkotó berendezések (szenzorok) alkalmazása kapcsán bemutatjuk azt a hét elemet, amely szerepet játszik az adatok létrejöttében és rögzítésében. (Csathó É., 2003). Ezen elemek a következők: 1. Az elektromágneses sugárzás forrása a távérzékelés első előfeltétele. A sugárzás forrása világítja meg a vizsgálni kívánt tárgyat (felszínrészt). 2. Sugárzás és az atmoszféra amint a sugárzás a forrástól eljut a vizsgált tárgyig ill. onnan visszaverődik a képalkotó berendezésbe, kétszer megy keresztül a légkörön. 3. Kölcsönhatás a vizsgált tárggyal miután a sugárzás eléri a vizsgált tárgyat, azzal kölcsönhatásba kerül. A kölcsönhatás jellege a tárgy és a sugárzás jellemzőitől függ. 4. A képalkotó berendezés (szenzor) rögzíti a rá jutó energiát. Miután az elektromágneses sugárzás által közvetített energia a tárgyon szóródik, visszaverődik (részben elnyelődik), vagy a tárgy maga is bocsát ki saját sugárzást, olyan berendezésre (szenzorra) van szükségünk, amely összegyűjti és rögzíti a beérkező elektromágneses sugárzást. 5. Adattovábbítás, adatvétel és adatfeldolgozás a szenzorok által rögzített energiát földi állomásra továbbítják, ahol különböző digitális képi feldolgozásnak vetik alá, mielőtt azok eljutnának a felhasználókhoz. 6. Az adatok értékelése vizuálisan vagy különböző feldolgozó számítógépi programok segítségével az adatokat kiértékeljük. 7. Az adatok alkalmazása a távérzékelési folyamat végső eleme, amikor a rögzített adatokból kivont információk segítségével következtetéseket állapítunk meg a vizsgált felszínrészre vagy jelenségre vonatkozóan. E fejezetben az első négy ponttal foglalkozunk. A további pontok a következő alfejezetekben kerülnek bemutatásra Az elektromágneses sugárzás (CCR Tutorial, 2011 nyomán) A látható fény csak egy vékony szelete az elektromágneses sugárzásnak, melynek a látható fényen kívül sokféle formája létezik (pl. rádióhullámok, hő sugarak, Röntgen-sugárzás, stb.). Azonban bármilyen is legyen a sugárzási energia, tulajdonságaik a hullámelmélettel írhatók le. Az elektromágneses sugárzás az elektromos térből (E) és a mágneses térből (M) áll. Az elektromos tér a hullámterjedés irányára merőlegesen változtatja nagyságát, míg a mágneses térrel 90 fokos szöget zár be. Mindkét tér sebessége azonos a fény sebességével (C). 3.1 ábra: A fény elektromos és mágneses terének sémája (balra) és a fény hullámtermészetét leíró jellemző, a hullámhossz (jobbra). Bővebben lásd a szomszédos bekezdések szövegében. A távérzékelés folyamatainak megértéséhez az elektromágneses sugárzás két tulajdonsága különösen fontos: a frekvencia pedig egy időegység alatt egy rögzített ponton áthaladó csúcsok száma. A következő összefüggés a Hertz (Hz), azaz 1/sec Az elektromágneses spektrum (színkép) Az elektromágneses spektrumban a rövidebb hullámhosszú sugárzási tartományokat (többek között: gammasugárzás, Röntgen-sugarak) a hosszabb hullámhosszú sugárzási tartományok követik A teljes spektrum méter és 104 méter közé esik (3.2 ábra). A látható fény (amit a szemünkkel is érzékelünk) fontos szerepet játszanak a távérzékelésben. A látható fény a teljes spektrumon belül keskeny, mindössze a 0,4 0,7 mkm-es tartományba esik. A körülöttünk lévő valamennyi 12

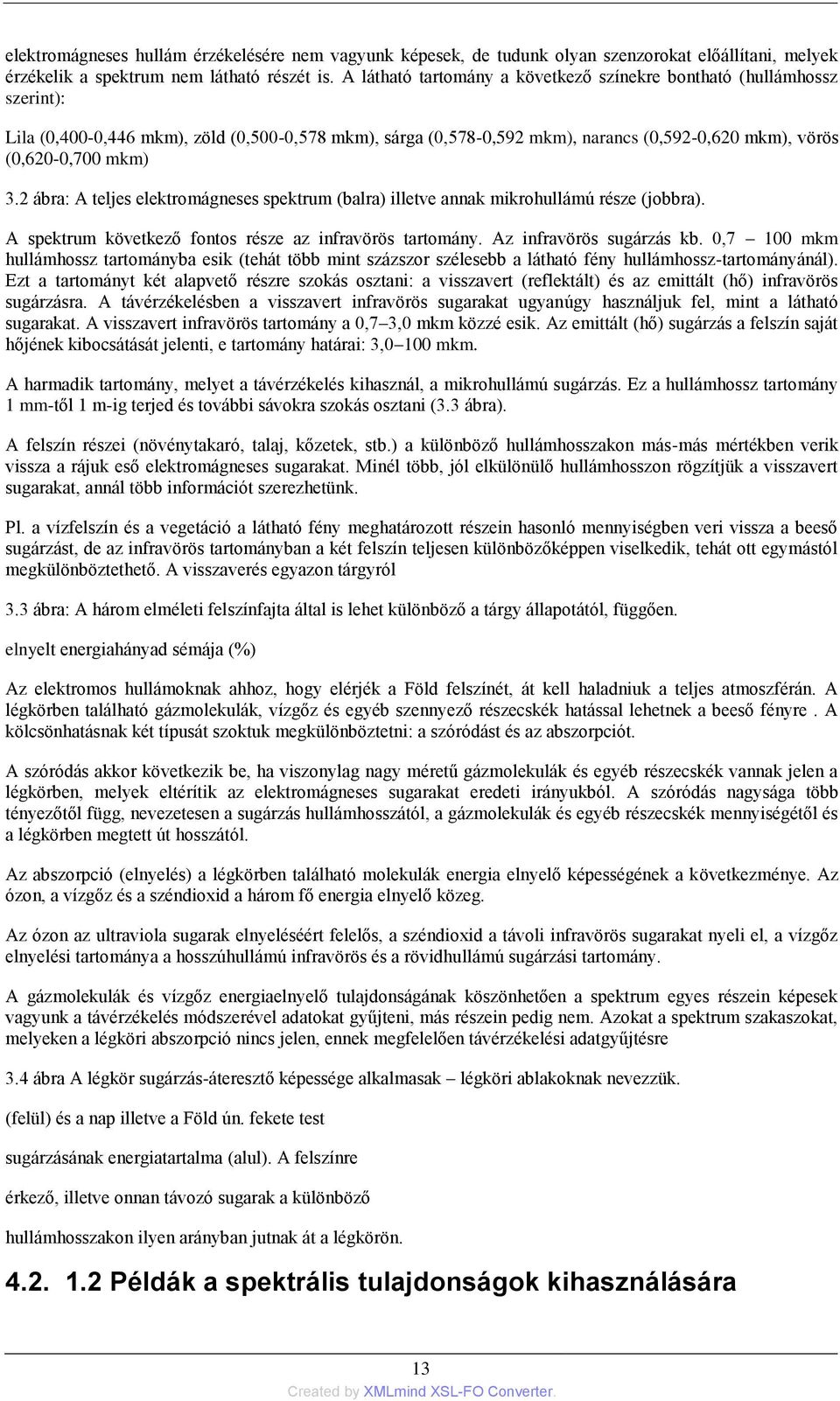

17 elektromágneses hullám érzékelésére nem vagyunk képesek, de tudunk olyan szenzorokat előállítani, melyek érzékelik a spektrum nem látható részét is. A látható tartomány a következő színekre bontható (hullámhossz szerint): Lila (0,400-0,446 mkm), zöld (0,500-0,578 mkm), sárga (0,578-0,592 mkm), narancs (0,592-0,620 mkm), vörös (0,620-0,700 mkm) 3.2 ábra: A teljes elektromágneses spektrum (balra) illetve annak mikrohullámú része (jobbra). A spektrum következő fontos része az infravörös tartomány. Az infravörös sugárzás kb. 0,7 100 mkm hullámhossz tartományba esik (tehát több mint százszor szélesebb a látható fény hullámhossz-tartományánál). Ezt a tartományt két alapvető részre szokás osztani: a visszavert (reflektált) és az emittált (hő) infravörös sugárzásra. A távérzékelésben a visszavert infravörös sugarakat ugyanúgy használjuk fel, mint a látható sugarakat. A visszavert infravörös tartomány a 0,7 3,0 mkm közzé esik. Az emittált (hő) sugárzás a felszín saját hőjének kibocsátását jelenti, e tartomány határai: 3,0 100 mkm. A harmadik tartomány, melyet a távérzékelés kihasznál, a mikrohullámú sugárzás. Ez a hullámhossz tartomány 1 mm-től 1 m-ig terjed és további sávokra szokás osztani (3.3 ábra). A felszín részei (növénytakaró, talaj, kőzetek, stb.) a különböző hullámhosszakon más-más mértékben verik vissza a rájuk eső elektromágneses sugarakat. Minél több, jól elkülönülő hullámhosszon rögzítjük a visszavert sugarakat, annál több információt szerezhetünk. Pl. a vízfelszín és a vegetáció a látható fény meghatározott részein hasonló mennyiségben veri vissza a beeső sugárzást, de az infravörös tartományban a két felszín teljesen különbözőképpen viselkedik, tehát ott egymástól megkülönböztethető. A visszaverés egyazon tárgyról 3.3 ábra: A három elméleti felszínfajta által is lehet különböző a tárgy állapotától, függően. elnyelt energiahányad sémája (%) Az elektromos hullámoknak ahhoz, hogy elérjék a Föld felszínét, át kell haladniuk a teljes atmoszférán. A légkörben található gázmolekulák, vízgőz és egyéb szennyező részecskék hatással lehetnek a beeső fényre. A kölcsönhatásnak két típusát szoktuk megkülönböztetni: a szóródást és az abszorpciót. A szóródás akkor következik be, ha viszonylag nagy méretű gázmolekulák és egyéb részecskék vannak jelen a légkörben, melyek eltérítik az elektromágneses sugarakat eredeti irányukból. A szóródás nagysága több tényezőtől függ, nevezetesen a sugárzás hullámhosszától, a gázmolekulák és egyéb részecskék mennyiségétől és a légkörben megtett út hosszától. Az abszorpció (elnyelés) a légkörben található molekulák energia elnyelő képességének a következménye. Az ózon, a vízgőz és a széndioxid a három fő energia elnyelő közeg. Az ózon az ultraviola sugarak elnyeléséért felelős, a széndioxid a távoli infravörös sugarakat nyeli el, a vízgőz elnyelési tartománya a hosszúhullámú infravörös és a rövidhullámú sugárzási tartomány. A gázmolekulák és vízgőz energiaelnyelő tulajdonságának köszönhetően a spektrum egyes részein képesek vagyunk a távérzékelés módszerével adatokat gyűjteni, más részein pedig nem. Azokat a spektrum szakaszokat, melyeken a légköri abszorpció nincs jelen, ennek megfelelően távérzékelési adatgyűjtésre 3.4 ábra A légkör sugárzás-áteresztő képessége alkalmasak légköri ablakoknak nevezzük. (felül) és a nap illetve a Föld ún. fekete test sugárzásának energiatartalma (alul). A felszínre érkező, illetve onnan távozó sugarak a különböző hullámhosszakon ilyen arányban jutnak át a légkörön Példák a spektrális tulajdonságok kihasználására 13

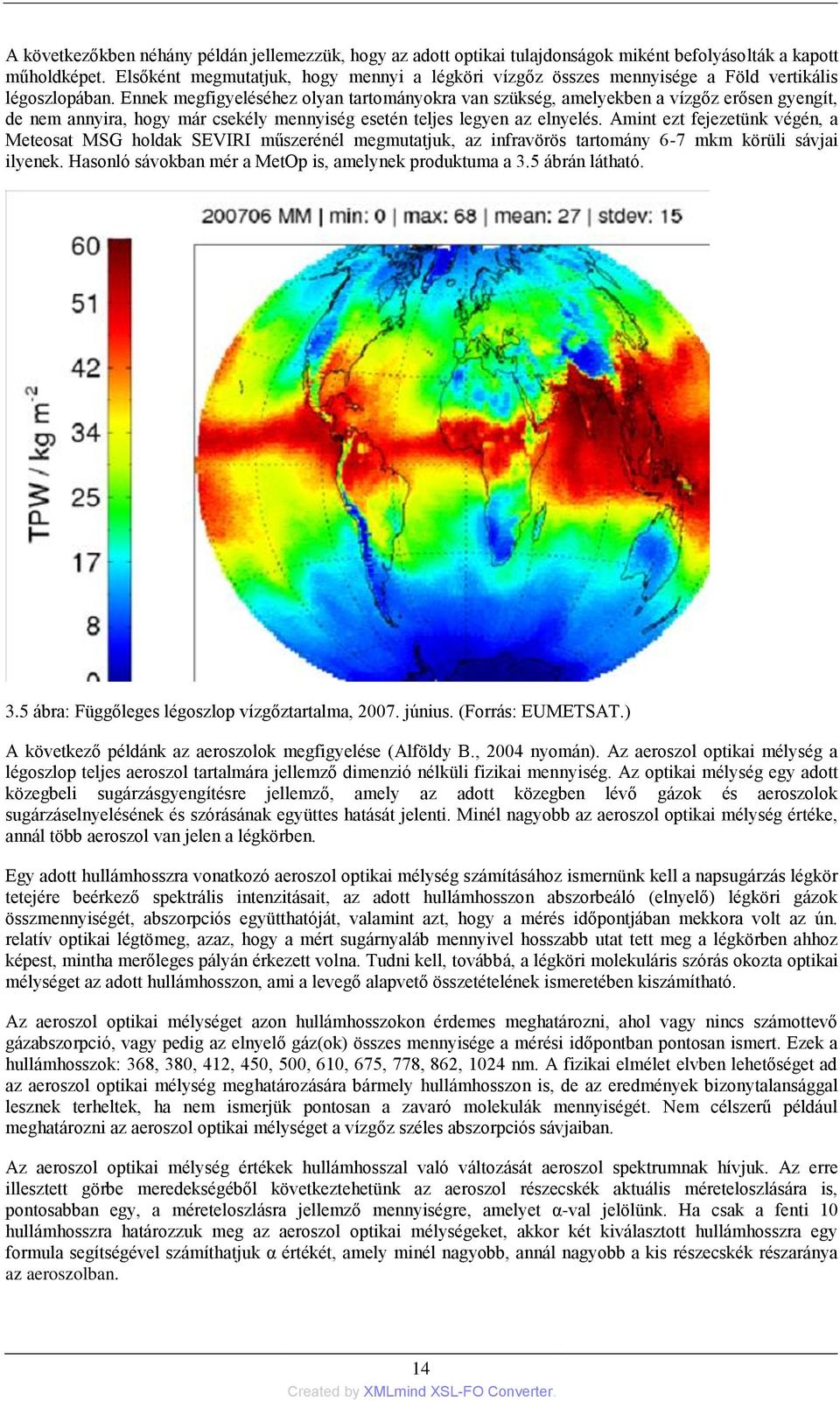

18 A következőkben néhány példán jellemezzük, hogy az adott optikai tulajdonságok miként befolyásolták a kapott műholdképet. Elsőként megmutatjuk, hogy mennyi a légköri vízgőz összes mennyisége a Föld vertikális légoszlopában. Ennek megfigyeléséhez olyan tartományokra van szükség, amelyekben a vízgőz erősen gyengít, de nem annyira, hogy már csekély mennyiség esetén teljes legyen az elnyelés. Amint ezt fejezetünk végén, a Meteosat MSG holdak SEVIRI műszerénél megmutatjuk, az infravörös tartomány 6-7 mkm körüli sávjai ilyenek. Hasonló sávokban mér a MetOp is, amelynek produktuma a 3.5 ábrán látható. 3.5 ábra: Függőleges légoszlop vízgőztartalma, június. (Forrás: EUMETSAT.) A következő példánk az aeroszolok megfigyelése (Alföldy B., 2004 nyomán). Az aeroszol optikai mélység a légoszlop teljes aeroszol tartalmára jellemző dimenzió nélküli fizikai mennyiség. Az optikai mélység egy adott közegbeli sugárzásgyengítésre jellemző, amely az adott közegben lévő gázok és aeroszolok sugárzáselnyelésének és szórásának együttes hatását jelenti. Minél nagyobb az aeroszol optikai mélység értéke, annál több aeroszol van jelen a légkörben. Egy adott hullámhosszra vonatkozó aeroszol optikai mélység számításához ismernünk kell a napsugárzás légkör tetejére beérkező spektrális intenzitásait, az adott hullámhosszon abszorbeáló (elnyelő) légköri gázok összmennyiségét, abszorpciós együtthatóját, valamint azt, hogy a mérés időpontjában mekkora volt az ún. relatív optikai légtömeg, azaz, hogy a mért sugárnyaláb mennyivel hosszabb utat tett meg a légkörben ahhoz képest, mintha merőleges pályán érkezett volna. Tudni kell, továbbá, a légköri molekuláris szórás okozta optikai mélységet az adott hullámhosszon, ami a levegő alapvető összetételének ismeretében kiszámítható. Az aeroszol optikai mélységet azon hullámhosszokon érdemes meghatározni, ahol vagy nincs számottevő gázabszorpció, vagy pedig az elnyelő gáz(ok) összes mennyisége a mérési időpontban pontosan ismert. Ezek a hullámhosszok: 368, 380, 412, 450, 500, 610, 675, 778, 862, 1024 nm. A fizikai elmélet elvben lehetőséget ad az aeroszol optikai mélység meghatározására bármely hullámhosszon is, de az eredmények bizonytalansággal lesznek terheltek, ha nem ismerjük pontosan a zavaró molekulák mennyiségét. Nem célszerű például meghatározni az aeroszol optikai mélységet a vízgőz széles abszorpciós sávjaiban. Az aeroszol optikai mélység értékek hullámhosszal való változását aeroszol spektrumnak hívjuk. Az erre illesztett görbe meredekségéből következtehetünk az aeroszol részecskék aktuális méreteloszlására is, pontosabban egy, a méreteloszlásra jellemző mennyiségre, amelyet α-val jelölünk. Ha csak a fenti 10 hullámhosszra határozzuk meg az aeroszol optikai mélységeket, akkor két kiválasztott hullámhosszra egy formula segítségével számíthatjuk α értékét, amely minél nagyobb, annál nagyobb a kis részecskék részaránya az aeroszolban. 14

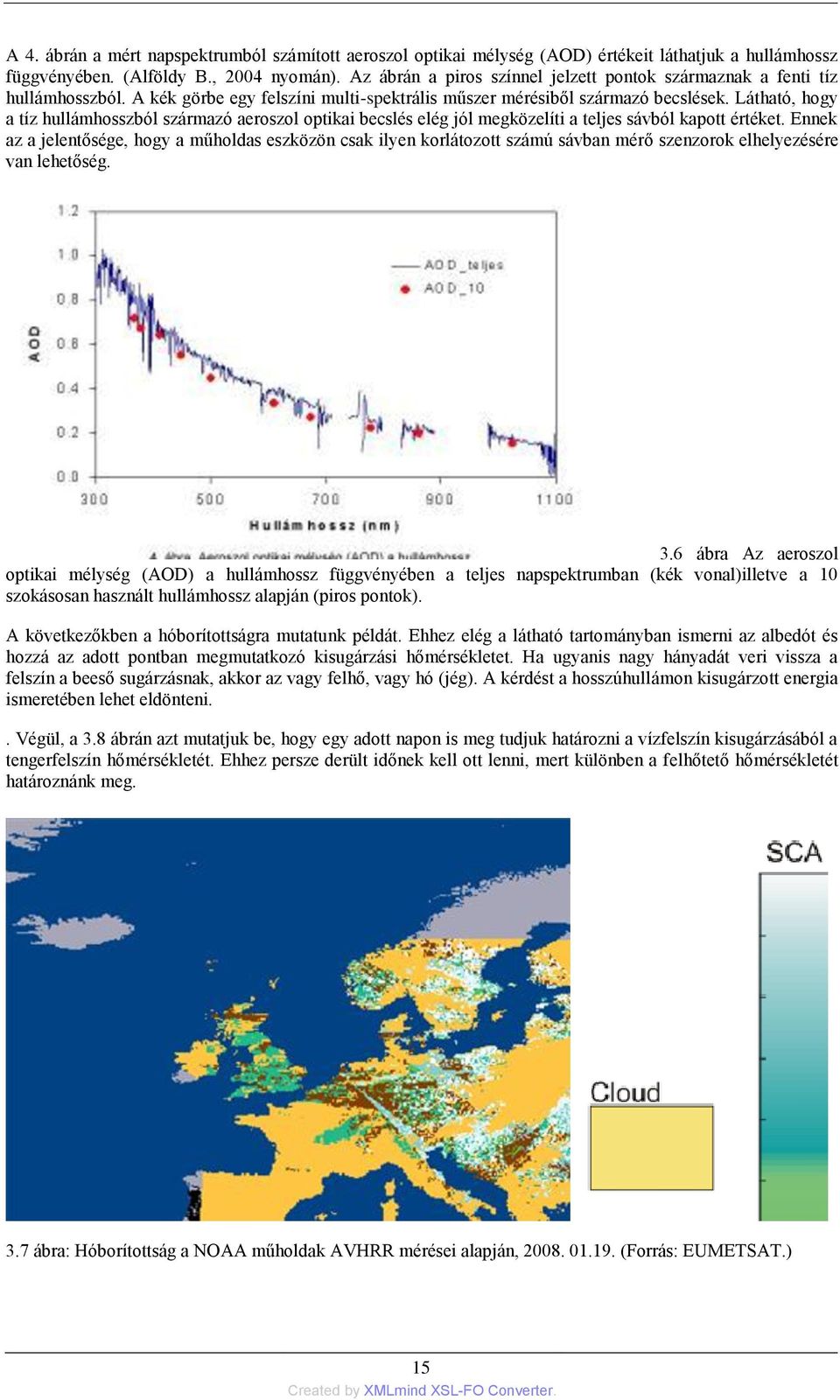

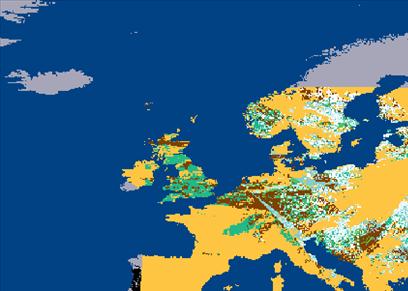

19 A 4. ábrán a mért napspektrumból számított aeroszol optikai mélység (AOD) értékeit láthatjuk a hullámhossz függvényében. (Alföldy B., 2004 nyomán). Az ábrán a piros színnel jelzett pontok származnak a fenti tíz hullámhosszból. A kék görbe egy felszíni multi-spektrális műszer mérésiből származó becslések. Látható, hogy a tíz hullámhosszból származó aeroszol optikai becslés elég jól megközelíti a teljes sávból kapott értéket. Ennek az a jelentősége, hogy a műholdas eszközön csak ilyen korlátozott számú sávban mérő szenzorok elhelyezésére van lehetőség. 3.6 ábra Az aeroszol optikai mélység (AOD) a hullámhossz függvényében a teljes napspektrumban (kék vonal)illetve a 10 szokásosan használt hullámhossz alapján (piros pontok). A következőkben a hóborítottságra mutatunk példát. Ehhez elég a látható tartományban ismerni az albedót és hozzá az adott pontban megmutatkozó kisugárzási hőmérsékletet. Ha ugyanis nagy hányadát veri vissza a felszín a beeső sugárzásnak, akkor az vagy felhő, vagy hó (jég). A kérdést a hosszúhullámon kisugárzott energia ismeretében lehet eldönteni.. Végül, a 3.8 ábrán azt mutatjuk be, hogy egy adott napon is meg tudjuk határozni a vízfelszín kisugárzásából a tengerfelszín hőmérsékletét. Ehhez persze derült időnek kell ott lenni, mert különben a felhőtető hőmérsékletét határoznánk meg. 3.7 ábra: Hóborítottság a NOAA műholdak AVHRR mérései alapján, (Forrás: EUMETSAT.) 15

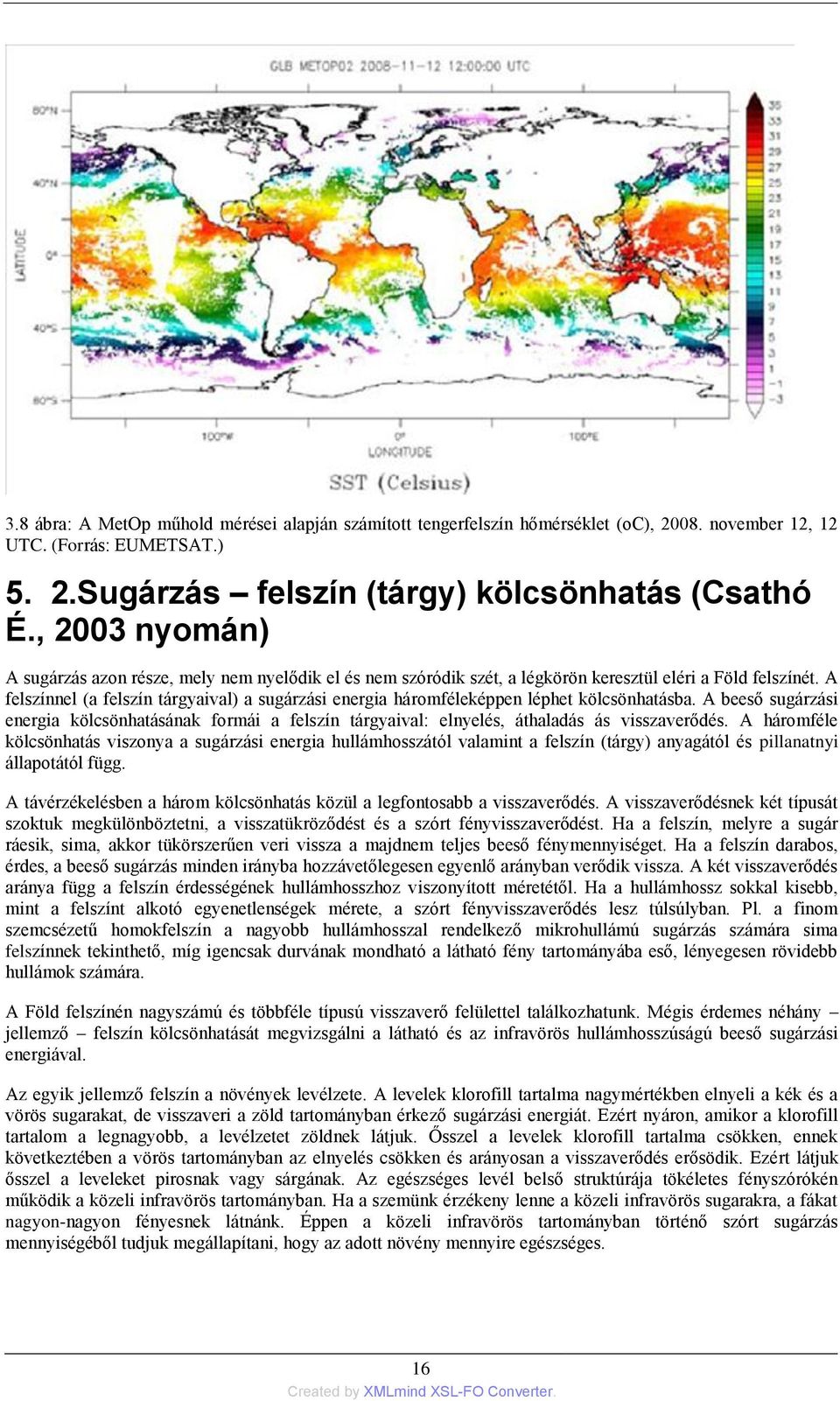

20 3.8 ábra: A MetOp műhold mérései alapján számított tengerfelszín hőmérséklet (oc), november 12, 12 UTC. (Forrás: EUMETSAT.) 5. 2.Sugárzás felszín (tárgy) kölcsönhatás (Csathó É., 2003 nyomán) A sugárzás azon része, mely nem nyelődik el és nem szóródik szét, a légkörön keresztül eléri a Föld felszínét. A felszínnel (a felszín tárgyaival) a sugárzási energia háromféleképpen léphet kölcsönhatásba. A beeső sugárzási energia kölcsönhatásának formái a felszín tárgyaival: elnyelés, áthaladás ás visszaverődés. A háromféle kölcsönhatás viszonya a sugárzási energia hullámhosszától valamint a felszín (tárgy) anyagától és pillanatnyi állapotától függ. A távérzékelésben a három kölcsönhatás közül a legfontosabb a visszaverődés. A visszaverődésnek két típusát szoktuk megkülönböztetni, a visszatükröződést és a szórt fényvisszaverődést. Ha a felszín, melyre a sugár ráesik, sima, akkor tükörszerűen veri vissza a majdnem teljes beeső fénymennyiséget. Ha a felszín darabos, érdes, a beeső sugárzás minden irányba hozzávetőlegesen egyenlő arányban verődik vissza. A két visszaverődés aránya függ a felszín érdességének hullámhosszhoz viszonyított méretétől. Ha a hullámhossz sokkal kisebb, mint a felszínt alkotó egyenetlenségek mérete, a szórt fényvisszaverődés lesz túlsúlyban. Pl. a finom szemcsézetű homokfelszín a nagyobb hullámhosszal rendelkező mikrohullámú sugárzás számára sima felszínnek tekinthető, míg igencsak durvának mondható a látható fény tartományába eső, lényegesen rövidebb hullámok számára. A Föld felszínén nagyszámú és többféle típusú visszaverő felülettel találkozhatunk. Mégis érdemes néhány jellemző felszín kölcsönhatását megvizsgálni a látható és az infravörös hullámhosszúságú beeső sugárzási energiával. Az egyik jellemző felszín a növények levélzete. A levelek klorofill tartalma nagymértékben elnyeli a kék és a vörös sugarakat, de visszaveri a zöld tartományban érkező sugárzási energiát. Ezért nyáron, amikor a klorofill tartalom a legnagyobb, a levélzetet zöldnek látjuk. Ősszel a levelek klorofill tartalma csökken, ennek következtében a vörös tartományban az elnyelés csökken és arányosan a visszaverődés erősödik. Ezért látjuk ősszel a leveleket pirosnak vagy sárgának. Az egészséges levél belső struktúrája tökéletes fényszórókén működik a közeli infravörös tartományban. Ha a szemünk érzékeny lenne a közeli infravörös sugarakra, a fákat nagyon-nagyon fényesnek látnánk. Éppen a közeli infravörös tartományban történő szórt sugárzás mennyiségéből tudjuk megállapítani, hogy az adott növény mennyire egészséges. 16

21 A másik jellemző felszínborítás a vízfelszín. A látható és a közeli infravörös tartomány hosszabb hullámait a víz jobban elnyeli, mint a látható tartomány rövidebb hullámait. Azért látjuk a vízfelszíneket kéknek, zöldeskéknek, mert ezekben a tartományokban a vízfelszín erősen visszaver. A vörös vagy infravörös képeken a vizek sötétek, mivel ezeken a hullámhosszakon majdnem a teljes energiát elnyelik. Ha a víz felső rétegeiben valamilyen lebegő anyag van (iszap) a beeső fény egy része ezekről visszaverődik és a vízfelszín világosabb lesz. Az elalgásodott vizekben a klorofill tartalom miatt a levelekhez hasonló kölcsönhatást tapasztalhatunk, tehát a zöld tartományban a visszaverés erős lesz A spektrális felbontás A spektrális görbék bemutatásakor említettük, hogy egy felszín különböző hullámhosszakon más-más mértékben veri vissza- és nyeli el az elektromágneses energiát. Az eltérő tulajdonságokkal jellemezhető különböző tárgyak megkülönböztetése a különböző hullámhosszakon mért elektromágneses energia összehasonlításával lehetséges. Olyan nagy felszíni osztályok, mint a növénytakaró vagy a vízfelszín általában széles hullámhossz-tartományban (látható és közeli infravörös) különböztethető meg. De a növénytakarón belül az adott növényfajta megkülönböztetésére sokkal keskenyebb hullámhossz-tartományban készített felvétel szükséges. Ennek megfelelően a spektrális felbontás a szenzor azon tulajdonsága, hogy egy időben hány előre meghatározott keskeny hullámhossz-tartományban képes méréseket végezni. Minél több spektrális tartományban készítünk egyidejűleg képet, annál nagyobb a spektrális felbontás. Egy-egy hullámhossztartományt, melyben a képek készülnek, (kép)sávoknak nevezzük. Azokat a szenzorokat, melyek egy időben több hullámhossz-tartományban készítenek képeket, multi-spektrális szenzoroknak, a képeket multi-spektrális képeknek nevezzük. Az erőforrás-kutatásban az alkalmazott spektrális sávok száma korlátozott (1-8 között), de ismerünk több száz nagyon keskeny hullámtartományban mérő, ún. hiper-spektrális szenzorokat is A Meteorosat MSG megfigyelési sávjai 2002-ben felbocsátották az első második generációs Meteosat holdat, az MSG-1-et (Meteosat-8), 2005-ben pedig az MSG-2-t (Meteosat-9). A második generációs Meteosat holdakat technikailag fejlettebb műszerekkel szerelték fel. Arra fejlesztették ki, hogy mind az időjárás előrejelzés (nowcasting, numerikus előrejelzés), mind a klímakutatás igényeit kielégítsék. A műhold fő műszere a SEVIRI (Spinning Enhanced Visible and Infrared Imager, Látható és Infravörös Leképező Berendezés), mely 12 spektrális csatornában érzékeli a bejövő elektromágneses sugárzást, 3 km-es (11 látható és infravörös csatorna) és 1 km-es (egy nagyfelbontású látható csatorna) területi felbontásban (3.1 táblázat). A műhold a látótartományát, azaz a fél földgömböt 15 perc alatt szkenneli, tapogatja végig. Korábban összesen csak három csatornán történtek a mérések, kisebb területi felbontásban és a teljes félgömböt 30 perc alatt tudta végignézni. Az MSG is tengelye körül forgó hold.. Az MSG holdak térbeli felbontását is finomították a korábbiakhoz képest. 11 csatornában a műhold alatti pontban (nadír) a felbontás 3 km. A nagyfelbontású látható csatornában pedig 1km-es a mintavételezés a nadírban, de adatmennyiségi korlátok miatt csak a fél földtányérról készülnek képek, nyugat-keleti irányban. A SEVIRI műszernek 8 spektrális sávja van a termális infravörös tartományban, 3 a napsugárzás tartományában, és egy széles hullámhossz tartományú, nagy térbeli felbontású látható sáv. Az I. táblázat további részleteket nyújt a csatornákról és legfontosabb felhasználási területeikről (Putsay M. és Kocsis Zs., 2009) 3.1. táblázat: A SEVIRI műszer sávjainak jellemzői és fő alkalmazási területeik Csatorna A tartomány jellemzői (µm) Fő alkalmazási lehetőségek x 17

22 1. VIS0.6 0,635 0,56 0,71 felszín, felhők, szélmezők 2. VIS0.8 0,81 0,74 0,88 felszín, felhők, szélmezők 3. NIR1.6 1,64 1,50 1,78 felszín, felhő-fázis 4. IR3.9 3,90 3,48 4,36 felszín, felhők, köd, szélmezők 5. WV6.2 6,25 5,35 7,15 vízgőz, magas szintű felhők, légköri instabilitás 6. WV7.3 7,35 6,85 7,85 vízgőz, légköri instabilitás 7. IR8.7 8,70 8,30 9,1 felszín, felhők, légköri instabilitás 8. IR9.7 9,66 9,38 9,94 ózon 9. IR ,80 9, felszín, felhők, szélmezők, légköri instabilitás 10. IR ,00 11,00 13,00 felszín, felhők, légköri instabilitás 11. IR ,40 12,40 14,40 Cirrus felhők magassága, légköri instabilitás 12. HRV szélessávú látható(kb. 0,4 1,1 µm) felszín, felhők Összehasonlításul a Meteosat műhold infra csatornája (10,5- Meteosat vízgőz csatornáját az 5. és 6. csatorna (5,7- látható sávját (0,5- Meteosat sorozatban teljesen új hullámhosszakat jelent. 18

23 A 3. és 4. csatornák alapján elkülöníthetők a víz és jég tetejű felhők, illetve mód nyílik a ködös vagy alacsony felhővel borított területek detektálására. A 11. infra csatorna CO2 elnyelési sávban mér, a cirrus felhők magasságának meghatározásában van segítségünkre, ezen kívül felhasználjuk a légköri instabilitás számításánál, tartományában mérő 8. infra csatorna újdonság a geostacionárius holdak eszközei között is, a légkör teljes ózontartalmáról nyújt információt. Ezen kívül használható a sztratoszféra dinamikai folyamatainak megfigyelésére és a tropopauza szintjének meghatározására is. IV.A műholdas távérzékelés informatikai alapjai I. Ezt a fejezetet egy rövid történelmi áttekintéssel kezdjük, megemlítve a távérzékelés és digitális képfeldolgozás fontosabb fordulópontjait, mérföldköveit. Ezt követően röviden összefoglaljuk az információval, adatátvitellel kapcsolatos elméleti alapfogalmakat. Végül megismerkedünk a digitális képfeldolgozás folyamatával, röviden kitérve matematikai hátterére Távérzékelés és digitális képfeldolgozás történelmi aspektusai Alig telt el harminc év a fényképezés feltalálását (1839 L. J. Daguerre és N. Pierce) követően, és elkészült az első (80 méteres magasságból) ballonról készített légi fénykép (1859: Tournachon). Ezt követően a légi fényképezés a repüléssel párhuzamosan rohamos fejlődésnek indult. Első jelentős állomás W. Wright repülőgépről készített fényképsorozata 1909-ben. Természetesen a fejlődés elsődleges mozgatórugója a különböző hadászati események rögzítése volt. Emellett megjelentek egyéb irányzatok, amelyek a későbbiekben egyre nagyobb teret nyertek maguknak, mint például régészet, térképészet, építészeti tervezés, környezet kutatás, stb. Az 1940-es évek második felében rakétákról próbáltak minél nagyobb magasságból képeket készíteni a Földről, de az igazi áttörés 1959-ig váratott magára kép Az első űrfelvétel a Földről 1959-ben készült (Explorer 6) A távérzékelés kifejezést az 1970-es évektől a különböző földmegfigyelő rendszerek megjelenése óta használják. A 80-as évek végéig kizárólag csak a két űrnagyhatalom működtetett űr távérzékelő rendszereket, a 90-es évek közepe óta viszont már számos ország, illetve nemzetközi szervezet üzemeltet ilyen eszközöket. Az 1950-es évekből származnak az első olyan tudományos alapú cikkek, amelyekben megjelennek a képi információk kezelésével és feldolgozásával kapcsolatos fogalmak. 19

24 4.2 kép Russel Kirsch 3 hónapos fia 1957 (176 x 176 pixel) A 70-es évektől a digitálisan tárolt adat, információ jelentősen megnő. Ezen adatok kezelése, feldolgozása egyre nagyobb szerephez jut. Ebben az időszakban az elméletek matematikai megalapozása kerül előtérbe. 4.3 kép Első kép a Holdról. (Ranger ) Az évtized végére a számítógépes képfeldolgozás önálló tudományterületté növi ki magát. Felhasználási területeinek palettája jelentősen bővül. Az évszázad végére elmondható, hogy a digitális képfeldolgozás az egyik legmeghatározóbb tudományterületté vált, és ezt a pozíciót napjainkig is őrzi Információelméleti alapismeretek Az információ az informatika alapfogalma. Mint alapfogalom nagyon érdekes, ugyanis többféle megfogalmazása létezik, de mindegyik megfogalmazás alappillére az, hogy az információ bizonytalanságot csökkent, újdonságtartalommal rendelkezik, új ismeretet ad. Az információ olyan ismeret, amely egy jelenséggel vagy folyamattal kapcsolatosan csökkenti a bizonytalanságot, olyan hír, amely újdonsággal szolgál, és hozzájárul egy jelenség megismeréséhez. (Koncz, 1990) Az információ mennyiségének mérőszáma az entrópia, melynek jele H. Tekintsük a teljes eseményrendszert alkotó n elemből álló jelrendszert. A rendszer információtartalma abban az esetben, amikor a kibocsátott jelek valószínűsége (pi=p=1/n) megegyezik. Amennyiben a valószínűségek egyenlősége nem teljesül, akkor átlagos információtartalmat számolhatunk. Ekkor a 20

25 függvényt entrópiának nevezzük. Az entrópia tehát nem más, mint a rendszer határozatlanságának, bizonytalanságának mértéke, ami ebben a megközelítésben azt jelenti, hogy egy jel kibocsátásakor annyi információhoz jutunk, mint amennyi bizonytalanság megszűnik. Műholdak esetében a környezetünkből érkező műszerek által detektált információáradat kezelése különösen nehéz feladat elé állít minket, mivel nagy távolságról érkező, nagy mennyiségű és szenzitív adat továbbításáról, tárolásáról és feldolgozásáról kell gondoskodni. Azon túl, hogy nehéz egy költséges feladat is, hiszen az adatok tárolásához hatalmas tárolókapacitás, a feldolgozáshoz pedig nagy számolókapacitású, ún. szuperszámítógépekre van szükség. Annak érdekében, hogy minél kisebb legyen az információveszteség, a műholdas kommunikáció egyik fő feladata, hogy maximalizálni kell a Föld és a műhold közötti információátviteli időt, azaz a műhold 24 órás kommunikációját biztosítani. Másik fontos feladat, a valóban hasznos és értékes adatok minél nagyobb százalékban történő kinyerése. Itt az elsődleges cél az adatfeldolgozás idejének lerövidítése, hiszen ha a feldolgozást nem sikerül azonnal, vagy egy rövid időn belül elvégezni, akkor a napról napra egyre növekvő adatmennyiség hatására a korábbi információk a feledés homályába merülnek és az idő előre haladtával egyre kisebb lesz rá az esélyünk, hogy valaha is feldolgozzuk. A feldolgozott vagy feldolgozásra váró adatok tárolása is egy nehezen megoldható feladat, hiszen a számítógépek tárolókapacitás nem végtelen, a tárolókapacitás növelése költséges. Ennek kiküszöbölésére különböző tömörítési, tárolási eljárások láttak, illetve a mai napig is látnak napvilágot A kommunikációs csatorna jellemzői Műholdas kommunikációnál az átviteli közeget elsődlegesen a Föld légköre alkotja. A különböző frekvenciájú elektromágneses hullámok eltérő terjedési tulajdonságokkal rendelkeznek, ezért az egyes frekvenciatartományokból érkező jelek feldolgozására különböző megoldások léteznek. Általános probléma, hogy a műholdak által rögzített információmennyiség sokkal nagyobb, mint amennyit az műhold és a Föld között lévő csatornán továbbítani lehet. Adatátviteli közeget (csatornát) jellemző mennyiségek: Adatátviteli sebesség, amely az egy másodperc alatt továbbított adatmennyiség. Mértékegysége:[bit/s], [bps] Jelzési sebesség, ami az egy másodperc alatti jelváltozások számát jellemzi. Mértékegysége: [baud] Sávszélességnek kétfajta megfogalmazása is létezik: Zajmentes, sávkorlátozott csatorna maximális adatátviteli sebessége Egy zajmentes, sávkorlátozott csatornán elérhető maximális adatátviteli sebesség, melyet 1924-ben H. Nyquist bizonyított: ahol 1. H: a csatorna sávszélessége; 2. V: a jel diszkrét értékeinek száma. Zajos, sávkorlátozott csatorna maximális adatátviteli sebessége 21

26 Zajos sávkorlátozott csatorna esetén a maximálisan elérhető átviteli sebességet Claude Shannon (1948) határozta meg. Információelméleti megfontolások alapján a véletlen zajjal terhelt csatorna elméleti maximális adatátviteli sebessége: ahol Shannon-korlát Zajos sávkorlátozott csatornán a maximális adatátviteli sebesség független a jelszintek számától, a mintavételezési gyakoriságtól. A gyakorlatban a Shannon által meghatározott korlátot megközelíteni is nagyon nehéz. Zajmentes sávkorlátozott csatornán a maximális adatátviteli sebesség végtelen: A Shannon korlát információelméleti megfontolásokból származik és érvényességi köre rendkívül széles Digitális jelfeldolgozás Digitális jelfeldolgozás (Digital Signal Processing, DSP) az a folyamat, amikor egy fizikai mennyiséget valamilyen módon, számítógépen feldolgozhatóvá teszünk és kiértékelünk. Legfontosabb alkalmazási terülte a digitális képfeldolgozás. Digitalizálás folyamatára egzakt matematikai definíciók és tételek léteznek, amelyekről a későbbiekben még szót ejtünk. A feldolgozás alapvetően három fő lépésből áll: - Leképezés: a 3D-s objektumokról érkező elektromágneses jelekből 2D-s kép létrehozása. - Mintavételezés: a jelből kiválasztjuk az értékek egy véges halmazát. A kiválasztott értékek a minták. Kétdimenziós esetben ez az xy sík egy rácsba való felosztását jelenti. Shannon-féle mintavételi törvény: Mintavételezett jelből akkor állítható elő információveszteség nélkül az eredeti analóg jel, ha a mintavételi frekvencia legalább kétszerese az analógjelben előforduló legmagasabb frekvenciának, azaz - Kvantálás: a képfüggvény folytonos fényességértékei és a digitális megfelelőik közötti átalakítás, amelynek eredménye egy olyan képfüggvény, aminek véges sok, diszkrét értéke van. A digitális jelfeldolgozás egyéb alkalmazási területei többek között a hang és beszédfeldolgozás, illetve a méréstechnika. Digitális képfeldolgozás alatt a környezetünkből származó vizuális információ feldolgozását és kiértékelését értjük. Elsődleges feladata a valós világ objektumainak (3D) képét számítógéppel kezelhető adatokká alakítani Digitális kép Digitális képnek több megfogalmazása létezik, mi elsősorban olyan szabályos 2D-s modelleket értünk rajta, amely a vizsgált objektum spektrális és radiometriai tulajdonságairól tárolnak elsődlegesen mennyiségi információkat. A digitális képfeldolgozás a képi információk kinyerése szempontjából három csoportba sorolható: 1. előfeldolgozás 22

27 2. képosztályozás 3. képfelismerés Előfeldolgozáson szűkebb értelemben a digitális kép létrehozását értjük, tágabb értelemben azt a folyamatot, amely a nyers űrfelvételt gyakorlati felhasználásra alkalmassá teszi. Itt legkülönfélébb számítógépes eljárások tárháza alkalmazható a képkorrekciók (radiometriai, geometriai, légköri) kezelésére és leképezési hibák javítására. A képosztályozás célja a képeken lévő alakzatok felismerése, és ennek segítségével a lényegi információinak leírása. Alapjait tekintve két lényegében különböző irányzata létezik: - statisztikus - szintaktikus. A képfelismerés célja a képeken szereplő objektumok tanuló algoritmusok felhasználásával történő felismerése, azonosítása. Végső cél itt a látás automatizálása A képfeldolgozás matematikai alapjai Az előzőekben már esett szó arról, hogy a jelfeldolgozás (képfeldolgozás) igen tekintélyes matematikai háttérrel rendelkezik. Az analóg, digitális jelek feldolgozásánál két alapvető módszer áll rendelkezésünkre: Fourier-transzformáció Fourier-féle integrálformula A Fourier transzformáció alapja a Fourier-integrál. Ha a nem periodikus intervallumban kielégíti a Dirichlet-féle feltételeket, továbbá függvény tetszőleges véges konvergens, akkor fennáll minden olyan pontban, amelyben az függvény folytonos, és a szakadási helyeken. Fourier-transzformáció Legyen az idő nem periodikus függvénye. A következő kifejezés: ahol az függvény Fourier-transzformáltja, vagyis a frekvencia tartománybeli képe, a frekvencia és. -t gyakran nevezik spektrumának is, az eljárást pedig Fouriertranszformációnak. Inverz Fourier-transzformáció 23

28 Konvolúciós módszerek Legyenek és folytonos függvények. Jelölje konvolúciójukat, melyet a következő kifejezést: kétoldali konvolúciónak nevezzük. Ha esetén is és is nullával egyenlő, akkor az előző összefüggés alapján az egyoldalú konvolúció adódik. Tulajdonságai 1. Kommutatív törvény: 1. Asszociatív törvény: 1. Disztributív törvény: Képtartományban a konvolúciónak a közönséges szorzás művelete feleltethető meg: Két függvény konvolúciójának esetén, a konvolúciótételt a következőképpen lehet invertálásra használni. Tulajdonképpen ezek az összefüggések az eredeti függvény meghatározására szolgálnak. 1. A képfüggvény alkalmas szorzatfelbontása. 4.1 ábra 1. és képfüggvény eredeti képfüggvények meghatározására táblázat alapján. 24

29 4.2 ábra 1. A megadott képfüggvényhez tartozó eredeti függvény képzése és konvolúciójaként az összefüggés szerint az eredeti tartományban. 4.3 ábra V. A műholdas távérzékelés informatikai alapjai II. Ebben a fejezetben a digitális képek alapvető jellemzőiről (felbontás, színmélység) illetve a színterekről lesz szó Digitális képek alapvető jellemzői A digitális képeket két fő csoportba soroljuk, egyik csoportot a vektor grafikus (helyvektorokkal jellemzett) ábrázolásmód jellemzi, míg a másik csoportba a raszter grafikus képek tartoznak, amelynek elemi alkotói a képpontok (pixelek).vektorgrafikus rendszerek esetében az objektumok kiterjedését helyvektorokkal írják le. Előnye a rasztergrafikus képekkel ellentétben, hogy kiértékelésének erőforrásigénye sokkal kisebb, másrészt képesek relációs adatkapcsolatok kiépítésére. Egy rasztergrafikus kép pixelekből áll. A pixel (picture element) a kép tovább nem bontható un. elemi része. Pixelekhez csatornánként egy egész szám rendelhető. Ez az érték esetünkben arányos az adott csatornán a pixel által a földfelszín egyes felületegységről az érzékelőre érkező elektromágneses sugárzás erősségével. Raszteres képfájlok adathordozón történő tárolásakor a következő részekből épülnek fel: 1. fejléc tartalmazza a kép formátumát, palettáját és dimenzióját (x,y) pixelekben. 2. adatrész pixelek színkódjait tartalmazza 25

30 Felbontás, rétegek A felbontás informatikai megközelítésből, tulajdonképpen nem más, mint az adott felületegységre jutó képpontok száma. A felbontást digitális képállományok esetén általában a függőlegesen és vízszintesen elhelyezkedő pixelek szorzatával adjuk meg. Néhány elterjedtebb és széles körben használatos felbontás érték (800 x 600, 1024 x 768, 1280 x 1024, 1600 x 1280, 1920 x 1080). Ha a felbontást a képalkotó eszközök szemszögéből vizsgáljuk, újabb fogalmakkal kell ismerkednünk. Legelőször is attól függően, hogy a képalkotók milyen hullámsávban dolgoznak, megkülönböztetünk optikai és mikrohullámú eszközöket. Az alapján, hogy az eszközök rendelkeznek-e saját energiaforrással megkülönböztetünk aktív és passzív képalkotó eszközöket. A passzív eszközök működéséhez szükséges megvilágítást a Nap biztosítja. Fontos megjegyezni, hogy a képalkotók a képeket két dimenzióban rögzítik. Az olyan felvételeket, amelyek egy adott területről egy időben a spektrum több sávjában képesek felvételeket készíteni, multispektrális felvételeknek nevezzük. Elmondható, hogy a felbontás a képalkotó eszközöknek az egyik legfontosabb paramétere. A képalkotó eszközök felbontásai: 1. geometriai felbontás 2. radiometriai felbontás 3. spektrális felbontás 4. temporális (időbeli) felbontás Geometriai felbontás A felvételt készítő rendszer egyik legfontosabb jellemzője, hiszen az egymáshoz közeli objektumok megkülönböztethetőségének mértékét szolgáltatja. Informatikai szempontból a leglényegesebb vonatkozása, hogy a felbontás növelésével a rögzítésre kerülő adatmennyiség négyzetesen növekszik. Mértékegységek: dot per inch (dpi), lines per inch (lpi), pixels per inch (ppi). Radiometriai felbontás Radiometriai felbontás a digitalizálás során használt mérési szintek számát adja meg, amely általában 2 valamely hatványának feleltethető meg. Egy 256 szinttel jellemzett felvétel tárolásához képpontonként 8 bitre van szükség. A mai radarfelvételek általában 16 bites szintmélységgel rögzítenek. Itt is elmondható, hogy a nagyobb radiometriai felbontáshoz, nagyobb adatmennyiség tartozik. Mértékegysége: bit per pixel (bpp) bitek száma árnyalatok száma

31 ,8*1019 Spektrális felbontás Spektrális felbontással a szenzorok azon tulajdonságát jellemezzük, amely megmutatja, hogy hány spektrális tartományban képes egyidejűleg méréseket végezni. A sávok számának növelésével arányosan nő a rögzítendő adatmennyiség. Egy-egy spektrumot (hullámhossz-tartományt), melyben a képek készülnek,(kép) sávoknak nevezzük. Típusai: 1. Pankromatikus (1 sáv) 2. Multispektrális (3-20 sáv) 3. Hiperspektrális ( sáv) Időbeli felbontás Az időbeli felbontáson a képsorozatok egyes képeinek készítése között eltelt időközöket értjük. Alábbi táblázatban néhány műhold és a hozzá tartozó időbeli felbontás értékek láthatóak. Műhold SPOT Landsat (TM) NOAA Terra/Aqua (MODIS) Temporális felbontás 26 naponta 16 naponta naponta naponta Rétegek A legtöbb digitális képek elemzésére használatos grafikai program a képeket rétegekből (layers) építi fel. Tulajdonképpen ezt úgy képzelhetjük el, mintha fólia darabokat helyeznénk egymásra Színmélység Minden egyes pixel színét külön adatként tárolja a digitális képállomány. Minden színnek saját értéke van. A színmélység a pixelek színét meghatározó értékek (bitek) mennyiségét jelenti, amik egy-egy képpontot határoznak meg. A kép minőségét befolyásolja, hogy a szín hány bites értékkel van meghatározva. Minél több bittel határozzuk meg egy pixel színét, annál több szín jeleníthető meg a képen. 27

32 Megjeleníthető színek mennyisége alapján négyfajta raszteres képtípus különböztethető meg: 1. bittérképes (bitmapped) 2. szürkeárnyalatú (grayscale) 3. színpalettával indexelt (indexed color) 4. valódi színezetű (true color) Színterek A képek elemzése során nemcsak a felbontással és a színmélységgel fogunk találkozni, hanem a különböző színterekkel is. Ezért röviden ismertetem azt a néhány színteret, amivel a leggyakrabban találkozhatunk. A színterek a színek ábrázolására használt virtuális terek, koordinátarendszerek, ahol az egyes színeket azok koordinátái fejezik ki. A szín koordinátái arra utalnak, hogy az adott szín milyen mennyiségben tartalmazza a színtér alapszíneit. Az RGB színtérben a vörös szín koordinátái a 255; 0; 0, vagyis a vörös színt maximálisan tartalmazza, míg a többi alapszínt nem. A színtér három alapszínét elsődleges színvegyértéknek hívjuk. Az RGB színtér esetében ez a vörös a zöld és a kék elsődleges színek úgynevezett szín-vegyértékhármast alkotnak. Egy tetszőleges színvegyérték előállítható az alábbi színegyenlettel: ahol, r,g,b az alapszínek aránya. A színvegyértékeket súlyponti koordinátákkal is jellemezhetjük. Ebből, ha akkor, a C szín súlyponti koordinátái: amiből következik, hogy Másodlagos színvegyértékek: 1. Magenta (R + B): bíborvörös 2. Cyan (G + B): ciánkék 3. Yellow (R + G): sárga 28

33 4.4 ábra Az RGB színtér szemléltetése egységkockával RGB, CMY, CMYK és a HSV/HSB színterek A színkeveréseknek két alapvető módja létezik: 1. additív (összeadó színkeverés) elsődleges fényforrások 2. szubsztraktív (kivonó színkeverés) másodlagos fényforrások Elsődleges fényforrások csoportjába tartoznak azok a testek, amelyek önállóan képesek fényt kibocsátani (pl. nap, izzólámpa). Másodlagos fényforrás csoportjába pedig azok a testek sorolhatóak, amelyen önállóan nem bocsátanak ki fényt (visszaverik a rájuk eső fényt). RGB színtér Az RGB színtérről az előzőekben már volt szó, a vörös (red), zöld (green), kék (blue) alapszínekből kikeverhető színeket tartalmazza. A színrendszer elemeinek hullámhosszai: vörös: 700 nm, zöld: 546nm, kék: 435nm CMY/CMYK színtér A CMY színtér a ciánkék (cyan), bíborvörös (magenta), sárga (yellow) alapszínekből kikeverhető színeket tartalmazza. A CMYK színteret a nyomdatechnika hívta életre, megegyezik a CMY színtérrel, azzal a különbséggel, hogy az alapszíneihez hozzáadjuk a fekete színt is. Ennek az az oka, hogy a CMY alapszínek keverésével csak sötétszürke színt tudunk előállítani. HSB / HSV HSB/HSV színtér, nevét a H(Hue) - színárnyalat, S(Saturation) - színtelítettség, B(Brightness) vagy V(Value) világosság, angol kifejezések rövidítéséből kapta. Ezt a színteret egy hengerkoordináta-rendszerben ábrázolhatjuk. HSL A H és az S ugyanaz, mint az előzőekben ismertetett HSV modellben, az L(Lightness) pedig a fényerőt jelenti. A HSV modelltől annyiban különbözik, hogy, a maximális szín telítettséget akkor kapjuk, ha az L értéke 50%. L=0 esetén a feketét, L=1 esetén a fehéret kapjuk a többi paraméter értékétől függetlenül Színterek közötti konverziók RGB és CMYszínterek közötti átszámítására a következő összefüggések: 29

34 CMY és CMYK színterek közötti átszámítására a következő összefüggések: B = min (C, M, Y) C = (C B)/(1 B) M = (M B)/(1 B) Y =(Y B)/(1 B) C= min (1, C (1 B) + B) M = min(1, M (1 B) + B) Y = min(1, Y (1 B) + l) megjegyzés: A CMY CMYK színterek átváltásánál a B (Black) fekete színt jelenti. RGB és HSV színterek közötti átszámítására a következő összefüggések: S - Saturation V- Value H - Hue ha R=max és G = min különben ha R=max és G min különben ha G=max és B = min különben ha G=max és B = min különben ha R=max 30

35 egyébként másodlagos szín (msz)=hex elsődleges szín (esz) RGB színek ha esz =0 akkor ha esz =1 akkor ha esz =2 akkor ha esz =3 akkor ha esz =4 akkor ha esz =5 akkor ahol a minimumot veszi fel az R, G és a B ha S = 0, H értelmezhetetlen. ha akkor H=360 H fok, normalizálni kell 0,1 re H= H /360. HSI és RGB színterek közötti átszámítására a következő összefüggések: Első lépés a H-t visszaállítjuk fokokra H = 360 H Ha akkor, 31

36 Ha akkor, Ha akkor, VI.A műholdas távérzékelés informatikai alapjai III. Ebben a fejezetben megismerhetjük a térinformatikának egy másik fontos területét, amely a digitális képek, űrfelvételek kiértékelésével, jól meghatározott információ kinyerésével foglalkozik. Példákon keresztül bemutatásra kerül a digitális képfeldolgozás alapvető módszereinek és eszközeinek matematikai és informatikai háttere Bevezetés Űrfelvételek készítésénél és majdani kiértékelésénél minden esetben valamilyen jól meghatározott információ kinyerése a cél. Digitális képek egyik legfontosabb tulajdonsága a kontrasztja. Kontraszt korrekciós lehetőségeiről a későbbiekben még lesz szó, de annyi elöljáróban elmondható, hogy az egyes pixelértékek hisztogramja alapján javítható. Még több információt nyerhetünk ki a különböző szűrési eljárások használatával illetve a zajos képek simításával. A fekete-fehér egysávos képek színeihez valamilyen fizikai paraméterintervallum is társítható, színkódolással is megjeleníthetőek (terminális felvételek esetében). Többsávos felvételek esetében a legtöbb információhoz ún. színkompozit formában történő megjelenítésével jutunk. Fontos tudnunk, hogy a standard multispektrális kompozit természetes színektől eltérően egy hamis un. hamisszínes felvételt ad. Előfordulhat az is, hogy a felvételeken a vegetáció a vöröshöz közeli árnyalataiban figyelhető meg. A vizek tanulmányozására a természetes színkompozit bizonyult a legjobbnak. A Landsat TM felvételek alapján bizonyította, hogy általános célra a legmegfelelőbb színkompozit az, amely egy-egy látható, közeli infravörös és középső infravörös sávot tartalmaz Hisztogram A hisztogram a digitális képek egyik legfontosabb jellemzője, amely azt írja le, hogy a képen a szürkeségi árnyalatok (világosságértékek) előfordulása milyen sűrűségfüggvényt mutat. Mivel a pixel értékeket diszkrét értékű valószínűségi változónak (intenzitásnak) tekintjük, a sűrűségfüggvény is diszkrét értékek sorozata. Hisztogramok ábrázolásánál a vízszintes tengelyen a lehetséges pixel értékek állnak, a függőleges hasábok magassága az egyes pixelek relatív gyakorisága. A hisztogram sokmindent elárul a képről. Megállapíthatjuk, 32

37 hogy milyen a kép szürkeségi felbontása, tónusa vagy akár a kontrasztja. Egy kép kiegyenlített tónusú, ha minden szürkeségi tartomány közel egyformán fordul elő benne. Ha az alacsony pixelértékek száma többszörösen meghaladja a többi képpontét, akkor a kép un. alulexponált. Ebben az esetben a kép sötét területein nullához közeli pixelértékű fekete foltok találhatók, amelyeken belüli pixelek elvesznek. Fordított esetben a kép un. túlexponált. Ha a feltűnően kis különbség mutatkozik a világos és sötét területek között, akkor a képet kontrasztszegénynek nevezzük. Az előzőekben tárgyaltak szürkeárnyalatos képek esetén foglalkoztunk vele. Kiterjeszthető multispektrális színes képekre is. Színes képek esetében az egyes színkomponensek hisztogramját külön-külön határozhatjuk meg. A színképeket színkomponensekre bontjuk, és rajtuk külön-külön végrehajtjuk a hisztogram transzformációt, majd a feldolgozott színcsatornákból visszaállítjuk a képet Hisztogram széthúzás és kiegyenlítés Hisztogram transzformációk (széthúzás és kiegyenlítés) segítségével a képet módosíthatjuk, hogy az megfeleljen a számunkra hasznos információ kinyerésére. Kontrasztszegény képek esetében hisztogram széthúzásával javíthatunk a képen. Műholdfelvételek esetében a digitális képek intenzitásának dinamikai tartománya általában kisebb, mint a legvilágosabb és legsötétebb pontja közti különbség. Hisztogram kiegyenlítés lépései: 1. a digitális kép legsötétebb pontját toljuk el az un. abszolút fekete pontba, 2. a legvilágosabb pont intenzitását pedig az abszolút fehér pontba, 3. az összes többi pont intenzitását ezzel arányosan változtassuk meg. Miután megnöveltük a pixelek közti intenzitás értéket a kép kontrasztosabb lett Szűrések Mivel a digitalizált képek jelentős többsége zajos, ezért az egyik legalapvetőbb feladat a szűrés. Zajnak nevezzük a kép feldolgozása szempontjából értéktelen információt. A valós képi információk kinyerése érdekében, számolnunk kell egy statikus tényezővel, ami jelentős eltéréseket mutathat pl. a kép konstans fényerősségű helyein is. Ha a zajok szűrésére nem figyelünk kellően oda, akkor sajnos a kép további analizálásához használt szűrési eljárásaink (éldetektálás) hatásfoka csökken. Szűrési algoritmusok elsődleges feladata, hogy pixel értékek helyi ingadozásait kiküszöböljük. Az itt alkalmazott eljárások két csoportba sorolhatók. Az első csoportba tartozó eljárások az eredeti képen (képsíkon) dolgoznak, míg a második csoportba tartozók esetében a szűrést frekvencia tartományban végezzük el (Fourier transzformáció). De mielőtt a különböző szűrési módszerekkel részletesebben megismerkednénk, egy fontos alapfogalomról kell még szót ejteni, ez pedig a maga a szűrő (mag). A mag általában egy 3x3-as vagy egy 5x5-ös mátrix. Ennél nagyobb elemszámú szűrők is használatosak, de mindegyikről elmondható, hogy páratlan számú elemszer páratlan számú elemet tartalmaznak. 6.1 ábra Egy jól használható szűrő előállításának legfontosabb paraméterei: 33

38 1. gyors, 2. izotróp, 3. torzítatlan Lineáris szűrés A konvolúciós szűrők matematikailag legegyszerűbb csoportjába a lineáris operátorok tartoznak. Fontosnak tartom itt is megjegyezni, hogy a konvolúció nem más, mint a szorzás általánosítása. Lineáris szűrés esetében az egyes képpontok új pixel értékeit úgy kapjuk meg, hogy az eredeti képpont és a környezetében lévő képpontok pixelértékeit átlagoljuk. Ezzel az eljárással egy 3x3-as szűrő esetében háromszoros zajcsökkentést érhetünk el. Meg kell jegyezni, hogy örömünk nem lehet határtalan, hiszen a kép kimagasló fényintenzitás változásait egyúttal elmostuk, tehát a kép élességén rontunk. Lineáris szűrés matematikai modellje ahol, az eredeti kép pixelértékeit, pedig az új kép pontjainak számított értékeit tartalmazza. Az előző képlettel teljesen egyenértékű felírás: ahol Megjegyezném, hogy a középső elem jelen példánkban a szűrőről beszélünk Rank és medián szűrők kaphat nagyobb súlyt is, ekkor súlyozott lineáris Az előzőekben megismert szűrési eljárás az átlagolásnak köszönhetően a kimagasló zaj hatásokat csak elkeni. Tehát a lineáris szűrők nem adnak megoldást egy pontszerű magas intenzitásértékű pixel szűrésére. Azok az eljárások, amelyek ezt lehetővé teszik számunkra a rank szűrők csoportjába tartoznak. Ezeket a szűrési eljárásokat egy példán keresztül mutatom be. Kiindulásként tekintsünk egy 7x7-es képet. Az ábrán megfigyelhető, hogy a többszöröse a kép többi pixeléjének. es pixel értéke 49, ami a

39 Alkalmazva az előzőleg megismert algoritmus a lineáris szűrésre azt kapjuk, hogy Rank szűrő algoritmusa: 1. sorrendbe rendezik minden egyes pixelérték és a környezetéhez tartozó pixelértékeket (k darab); 2. A sorból kiemelik az n-edik elemet, ez lesz az új pixel értéke. Megjegyzés: n = 1 esetében mindig a legkisebb, míg n= k esetében a legnagyobb értéket választottuk. A rank szűrők csoportjának speciális esete a medián szűrő, ebben az esetben mindig az n=k/2 tehát a középsőt választjuk Élkeresés A képfeldolgozás egyik legérdekesebb és legintenzívebben kutatott területe az éldetektálás. Elsődleges célkitűzése a digitális képeken lévő objektumok automatikus, emberi beavatkozás nélküli gépi felismerése. Az objektumok felismerésének legelemibb lépése a különböző tárgyak megkülönböztetése. Tehát ha élkeresésről beszélünk, akkor a nem mást, mint a különböző objektumok kontúrvonalait keressük. Élek detektálásánál az első lépés a kép elkülönülő objektumaihoz tartozó részletekre történő szétbontása, szegmentálása. A tárgyak között a határ valószínűsíthetően ott van, ahol a kép fényessége ugrásszerűen változik. Előfordul, hogy a vizsgált objektum és a háttér egybeolvadnak, ebből kifolyólag határfelületük nem detektálható, ugyanis fényességük között nincs számottevő különbség. Ha élkereséshez fogunk, nagy fába vágjuk a fejszénket, 35

40 feladatunk egyelőre annyi lesz, hogy az aktuális problémához megtaláljuk a megfelelő algoritmusokat, melyek segítségével a fényesség ugrások kontúrvonalai kirajzolhatók Élek keresése gradiens vektor használatával Mielőtt a matematikai leíráshoz hozzákezdenénk, fontos egy pár alapfogalmat tisztázni. A képek intenzitását innentől fogva, mint kétváltozós skalárfüggvényt tekintünk. ahol és a képpont koordinátái, /> pedig az intenzitása. Az előző függvény intenzitásváltozásának gradiens vektora: A gradiens vektor tulajdonságainak értelmezéséből adódik, hogy abszolút értéke annál gyorsabban változik, minél nagyobb az intenzitásváltozás az függvény környezetében. Tehát megállapítható, hogy éleket nagy valószínűséggel ott találunk, ahol a gradiens értéke magas. Ezt az értéket képek elemzésénél, mi magunk is beállíthatjuk, korrigálhatjuk Élek keresése Laplace operátor használatával Élek keresésére az előzőekben megismert gradiens vektor segítségével ez első deriváltból vonhatunk le következtetéseket. Felmerül a kérdés van-e értelme magasabb rendű deriváltak vizsgálatára. Nézzük mit kapunk, ha az skalár függvénynek vesszük a második deriváltját. A művelet elvégzése után az gradiensének divergenciáját az alábbi módon értelmezzük: Diszkrét értékű konvolúcióval képezzük a deriváltat, akkor az egyenértékű: irányban az alábbi operátor mátrixszal 6.2 ábra Ha y irányban is elvégezzük a műveletet, majd képezzük a két másodrendű derivált összegét akkor az, az alábbi 3x3-as mátrixszal való konvolúciót jelenti: L= 6.3 ábra 36

41 Az eredményül kapott L a képfeldolgozás a Laplace operátor mátrixa. Összességében elmondható, hogy a másodrendű deriváltak használata a képfeldolgozásban az élkiemelésen kívül a kép élesítésére és minőségének javítására is felhasználhatóak Tömörítési eljárások A műholdról érkező, jellemzően képi információ mennyisége hatalmas, ezért kifejezetten fontos terület, hogy az elsősorban raszter grafikus adatok egyrészt a háttértárakon a lehető legkisebb helyet foglalják el, másrészt hálózaton gyorsabban továbbíthatók és visszakereshetőek legyenek. Digitális képek tömörítésére rengeteg eljárás létezik, de alapvetően a tömörítési eljárások az alábbi két csoportba sorolhatóak: 1. veszteségmentes tömörítés: ebben az esetben kicsomagoláskor visszaállítható az eredeti állapot; 2. veszteséges tömörítés: itt minden esetében információveszteséggel kell számolnunk, de cserébe nagyobb a helymegtakarítást érhetünk el. Míg veszteséges tömörítés esetében tehát egy nagyobb helymegtakarítást érhetünk mégis figyelnünk kell, hogy mely adatokon végzünk veszteséges illetve veszteségmentes tömörítést, hiszen könnyen előfordulhat, hogy értékes információkat veszítünk el Veszteségmentes tömörítési eljárások Huffman kód alapú tömörítés A Huffman kódolási eljárás alapötlete, hogy a gyakrabban előforduló elemeket rövidebb kóddal helyettesíti, mint a ritkábban előfordulókat. Így azon elemekhez rendeli a legrövidebb kódokat, amelyek a legtöbbször fordulnak. Az eljárás két lépésből áll. Először a kódban előforduló elemekről egy gyakorisági táblát készít, majd az elkészített tábla alapján egy bináris fát épít fel. A végső kódokat a bináris fa megfelelő sorrendben történő kiolvasásával állítja elő. Huffman kódolást alkalmazó raszter formátumok: TIFF, JPEG. RLE (Run Lenght Encoding) alapú tömörítés A futáshossz alapú tömörítés eljárás, amely nagyon jól alkalmazható sorfolytonos tárolású (képek) adatokon. kódolási eljárás, amely a kódot és az azt egymás után követő azonos értékek helyett az azonos értékek számát tárolja. Elsősorban alacsony színmélységű képek esetén hatékony, RLE alapú tömörítést alkalmazó raszter formátumok: BMP, RLE, Targa, PCX, TIFF. LZW (Lempel-Ziv) alapú tömörítés Az LWZ algoritmusa az egymást követő tömörítendő adatból (adatcsoportokból) egy táblát épít fel. A tábla méretét limitálhatjuk (pl. 4096). Az adatokat szekvenciálisan olvassa ki, majd minden egyes kiolvasáskor megvizsgálja, hogy a táblában előfordult-e már ilyen elemekből álló sorozat, amennyiben nem, belehelyezi az aktuális adatcsoportot. Ha a vizsgált csoport már szerepel a táblában, akkor a táblában elfoglalt indexe kerül letárolásra. Amennyiben az adatcsoportok száma meghaladja az előírt limitet, törli a táblát, ezzel lehetőséget adva újabb adatcsoportok elhelyezésére. Az eljárás legnagyobb előnye, hogy a táblát nem kell letárolni, ugyanis kitömörítés folyamán minden további nélkül felépíthető. Az LWZ alapú tömörítési eljárást alkalmazó raszter formátumok: GIF, TIFF Veszteséges tömörítési eljárások 1. Diszkrét koszinusz transzformáció A diszkrét koszinusz transzformáció (discrete cosine transform - DCT) célja, hogy a lényegtelen információt kiszűrje, mivel a jelek alacsony frekvenciás összetevőire koncentrálnak, nagy tömörítési hatásfok. A DCT tulajdonképpen egy valós számokon értelmezett a diszkrét Fourier transzformációs eljáráshoz hasonló transzformáció. A képet leggyakrabban 8x8 képpontból álló tartományokra bontja, majd diszkrét koszinusz transzformációval kétdimenziós frekvenciasíkba transzformálja az adatokat. A szürkeárnyalatos képek esetén akár 1:60 tömörítési arányt is el lehet érni. Diszkrét koszinusz transzformációt alkalmazó raszter formátumok: JPEG, FIF.A JPEG formátum a DCT transzformációt követően a tartományokon RLE, majd Huffman kódolást alkalmaz. 37

42 1. Wavelet tömörítés Wavelet-ek legnagyobb előnye, hogy viszonylag alacsony számítási kapacitást igényelnek. Elsődlegesen rekurzív szűrések sorozatából álló algoritmusa nagyban hasonlít a DCT algoritmusához. A diszkrét wavelet transzformáció a képek 2N méretű adattartományonként egy ugyanilyen dimenziójú méretű kimeneti tartományba transzformálja át. Raszteres terepmodellek esetében a DCT-nél is jobb tömörítési arány érhető el. 1. Fraktál tömörítés A fraktál tömörítés algoritmusa a képek azonos és/vagy hasonló részleteit keresi ki, mivel a képek többsége kellően redundáns ezért ezzel az eljárással igen nagy tömörítés érhető el. Gyakorlati életben kevésbé elterjedt, mivel az ismétlődő vagy hasonló képrészleteket megtaláló algoritmus hosszadalmas és nagy számítási igényű. Elérhető tömörítési arány 1:100-oz, de akár 1:1000-es tömörítés is elérhető segítségével. VII.A műholdfelvételek elemzése térinformatikai módszerekkel Az előző fejezetek elméleti áttekintése után a következőkben a műholdfelvételek kiértékelésének gyakorlati megvalósításáról, annak feladatairól és problémáiról esik szó A műholdfelvételek adatszintjei A műholdakról nyert adatok feldolgozottság alapján több szintbe sorolhatók, ezek: 0, 1A, 1B és 2. Az ún. 0. szint a nyers adat (raw data), vagyis a szenzorokból közvetlenül érkező jel. Az 1A. szint (auxiliary data) a feldolgozás első fokát jelenti, amely mindössze az adatok ismert értékű pontokhoz való kalibrációját foglalja magába, vagyis a szenzor jeleit a valóságnak megfelelően állítják be. E szintig erősen korlátozottak a variációs lehetőségek. Az 1B. szint (geolocated data) jelenti a felhasználók többsége által már ténylegesen használható adatokat. Az 1A szintre építve a kalibráció után megtörténik az adatok georeferálása (geolokációja), mely lényegében az egyes pixelekhez földrajzi koordinátákat rendelve beazonosítja azok földfelszíni helyzetét. Ezen a szinten még nem történik meg a multi-, illetve hiperspektrális felvételek csatornáinak kompozittá való összedolgozása. Alkalmas új eljárások kipróbálásához, szélesebb variációs lehetőségeket ad, mivel a csatornákból számos kombinációban készíthető kompozit, melyek a földfelszín, illetve a légkör más-más elemének, folyamatának vizsgálatára alkalmasak. A 2. szint (thematic map) a kompozit alapján kiértékelt eredménytérképet jelenti, mely a felhasználók széles köre számára hasznosítható. Feldolgozása, kiértékelése kisebb munkaigényű (kevesebb időt, kevésbé specifikus szoftvereket igényel), de a felhasználhatóság is korlátozottabb, mivel kevés kombinációs, illetve változtatási lehetőség. Így az egyszerű, már ismert eljárásokra alapuló elemzések esetén elegendő. Feldolgozása, kiértékelése kisebb munkaigényű (kevesebb időt, kevésbé specifikus szoftvereket igényel), de a felhasználhatóság is korlátozottabb A műholdfelvételek beszerzési lehetőségei A műholdfelvételek beszerzési forrása sokrétű. A legautentikusabb források természetesen a saját műholdas programokkal rendelkező országok megfelelő szervezetei; a feldolgozott, másodlagos adatok pedig még szélesebb körből érhetők el. Legnagyobb adatbázissal a NASA rendelkezik, de más nemzetek is gyorsan zárkóznak fel. Európa nemzeti, űrkutatással foglalkozó szervezeteit fogja össze az Európai Űrügynökség (ESA European Space Agency), mely sokrétű kutatási tevékenységet végez. Adatszolgáltatási tevékenységei közül kiemelendő az EUMETSAT program. Az EUMETSAT 1986-ban indult, célja elsősorban a légkör, víztömegek és felszín meteorológiai-klimatikus célú vizsgálatainak összefogása, koordinálása. A résztvevők számára ezen adatokat viszonylag könnyen és olcsón elérhetővé tették. A meteorológiai és egyéb kutató műholdakról származó adatokat előfeldolgozás után (1B. szint) távközlési műholdakra sugározzák, melyek jele egyszerű (kis teljesítményű) tányérantennákkal és megfelelő elektronikai berendezésekkel (külön beltéri egység vagy a számítógépbe integrált egység formájában) fogható. Az egyszerű alkalmazásokhoz (például a csatornákból származó adatok képpé alakításához) elegendőek egyszerűbb, akár ingyenesen is elérhető szoftverek, míg a fejlettebb alkalmazásokhoz már szükségesek speciális térinformatikai szoftverek. Mind az egyszerűbb kutatási feladatokba, mind az oktatásban 38

43 sokrétűen használható adatbázist jelent, a problémát mindössze a rendkívül nagy adatmennyiségből (szélsőséges esetben napi GB) a felhasználó számára releváns információk kiszűrése jelent Az 1B szintű adatok alapján tematikus térkép szerkesztése Az alfejezet a következőkben 1B szintű műholdfelvétel további feldolgozásának lépéseit, lehetőségeit tekinti át, melynek célja a 2. szint elérése, vagyis tematikus eredménytérkép elkészítése. A könnyebb áttekinthetőség miatt a Landsat TM (Thematic Mapper) multispektrális felvételeiből egy konkrét mintaterületen (Howe Hill, Új- Zéland) és térinformatikai szoftverrel (IDRISI) történik a folyamatok bemutatása. (A Landsat TM szenzorainak érzékelési tartományai: TM-1. 0,45-0,52 µm; TM-2. 0,52-0,60 µm; TM-3. 0,63-0,69 µm; TM-4. 0,76-0,90 µm; TM-5. 1,55-1,75 µm; TM-6. 10,4-12,5 µm; TM-7. 2,08-2,35 µm) A felvétel dokumentációja A munka megkezdésekor célszerű áttekinteni az űrfelvétel dokumentációját (7.1 ábra), mely lényegesen több és sokrétűbb információt tartalmaz, mint például egy egyszerű digitális fényképfelvétel. Szükséges lehet ebben a megfelelő átalakításokat végrehajtani, melynek célja és oka abban keresendő, hogyha több űrfelvétellel rendelkezünk, az ezekkel végzet közös munka (pl. kompozitkészítés) végrehajtása csak abban az esetben lesz lehetséges, ha az adatformátumok és kivágatok megegyeznek. Adatformátum alatt az adattárolás módját értjük, mely meghatározza többek között az adatok élességét (tizedesjegyek számát), adattípusát. Kivágat alatt két dolog értendő. Egyrészt a raszteres képek dimenziói (oszlopok és sorok száma, valamint az egy pixelre eső terület vagyis a felbontás) legyenek azonosak, másrészt pontosan ugyanarra a területre vonatkozzanak. Egyszerűen szólva a raszterhálóknak fedésbe hozhatóknak kell lenniük. A geolokációnak (vagyis az egyes pixelek földrajzi koordinátáinak) is meg kell egyezni. Ez függ például a kiválasztott referenciafelülettől (forgási ellipszoidtól) és a vetülettípustól. Geostacionárius műholdak esetén problémát jelenthet, az eredeti felvételnek csak kis részére van szükség, például csak az Európára vagy Magyarországra vonatkozó adatokra. Az eredeti nagy adatmennyiség miatt nem célszerű az elemzést az egész lefedett területre (szélsőséges esetben egy egész félgömbre) elvégezni, s csak ezt követően kiemelni a kívánt régiót, mivel ez a folyamat igen idő- és erőforrás-igényes lehet. Ezért szükséges a nyers adatokból kivágatot készíteni, s ezzel folytatni a számítási folyamatokat, ügyelve arra, hogy a geolokáció értékeinek is változatlannak kell maradni! 39

44 7.1 ábra: Az űrfelvétel dokumentációja (A kivágat adatai: columns (oszlopok) és rows (sorok) a raszteres kép mérete; minimum és maximum x és y földrajzi koordináták) A felvétel megjelenítése Az dokumentáció ellenőrzését követően az adatok egyszerű térképként megjeleníthetők. Egy adott felvétel esetén a megjelenő képhez többféle színkiosztás (paletta) is rendelhető, de a mintázat ugyanaz. Az eredmény az ún. hamis színes felvétel, ami azt jelenti, hogy a színek nem a valóságosnak megfelelők (pl. az erdő leggyakrabban piros színnel jelenik meg ezeken). Ennek oka többrétű. Egyrészt bizonyos mintázatok valós színek esetén kevésbé különülnek el (pl. a különböző zöld árnyalatok más-más növényzettípust jelenthetnek), így ezek spektrumát a megjelenítéskor úgymond széthúzzák. Másrészt a detektált sugárzás egy jelentős része a látható tartományon kívül esik (pl. infravörös), s ezt értelemszerűen valós színekben nem láthatjuk, számunkra is látható színt kell hozzárendelni (ekkor úgymond összenyomják a hullámtartományt). A paletta határozza meg, hogy mely értékhez mely színeket rendelünk. Számos, a szoftverekben előre meghatározott, illetve a felhasználó által definiált színskálából választhatunk. A (7.2 ábra) ugyanazt a területet két különböző paletta használatával mutatja. 40

45 7.2 ábra: A Howe Hill területéről készült Landsat TM-1 csatorna különböző paletták használatával (bal oldal: Quantitative Standard IDRISI Palette; jobb oldal: Qualitative) Kompozitok Kompozitnak nevezzük a több csatorna fedvényművelettel történő egyesítéséből létrejövő képet, melyhez három felvételre van szükség. Leggyakrabban a kék, zöld és piros színeket rendelik ezekhez, szabadon kombinálható kiosztásban, mely variációs lehetőségek a kép mintázatát nem, az áttekinthetőséget viszont jelentősen befolyásolják. A kompozitkészítés alapvető feltétele, hogy a raszteres állományok dimenzióinak (adattípus, oszlopok és sorok száma), valamint a kivágatnak (a lefedett területnek) pontosan azonosnak kell lenniük. Lényegében egy olyan fedvényművelet történik, melynek során az egymással fedésbe kerülő pixelek között történik matematikai művelet (jelen esetben összeadás, ami lényegében a színkeverésnek felel meg). A kompozit célja a mintázatok azonosítása. Bármely tematikus térkép készítésénél az alapvető cél az, hogy az egy kategóriába tartozó területek azonos módon jelenjenek meg. Pánkromatikus képek esetén csak egyféle mintázat azonosítható, hiszen a teljes detektált sugárzási spektrum egy képen jelenik meg, így speciális elemzésekre nincs lehetőség. Multi- és hiperspektrális felvételek esetén azonban a csatornák tetszőlegesen kombinálhatók, sokféle végeredmény lehetséges. Ennek értelme és haszna azon a tényen alapszik, hogy a különböző objektumok más-más spektrumban vagy spektrumokban bocsájtanak ki egyedi, csak az adott jelenségre jellemző sugárzást, így ez alapján beazonosíthatók. Természetesen a lehetőségek csak elméletileg ilyen nagyszámúak, a gyakorlatban már kialakult, mely kombinációkat mely jelenségek megfigyelésére lehet használni. A 7.1 táblázat speciális, meteorológiai célú kompozitokat mutat be. A 7.3 ábra a Howe Hill területét mutatja, a bal oldalon a látható tartományban a valóságoshoz hasonló színkiosztással (a TM-1-hez kék, a TM-2-höz zöld, a TM-3-hoz pedig piros színt rendelve), a jobb oldalon pedig az infra-tartományokban (TM-4. TM-5. és TM-6.) táblázat: Meteorológia célú kompozitok (Lensky és Rosenfeld alapján) Felhasználás célja Piros csatorna Zöld csatorna Kék csatorna Nappali színek természetes NIR 1,6 VIS 0,8 VIS 0,6 41

46 Nappali mikrofizikai VIS 0,8 IR 3,9 IR 10,8 Nappali sugárzásmennyiség VIS 0,8 NIR 1,6 IR 3,9 Konvektív viharok WV 6,2 WV 7,3 IR 3,9 IR 10,8 NIR 1,6 VIS 0,6 Éjszakai mikrofizikai IR 12,0 IR 10,8 IR 10,8 IR 3,9 IR 10,8 Nappali és éjszakai, valamint sivatagi por IR 12,0 IR 10,8 IR 10,8 IR 8,7 IR 10,8 Légkör tömeg WV 6,2 WV 7,3 IR 9,7 IR 10,8 WV 6,2 7.3 ábra: A Howe Hill a látható (bal oldal) és az infra-tartományban (jobb oldal) Az űrfelvétel módosítási-javítási lehetőségei Az űrfelvételek feldolgozása történhet közvetlenül az eredeti értékekre alapozva vagy végrehajthatók módosítások a jobb, átláthatóbb eredmény érdekében. A művelet történhet az eredeti felvételi sávokon (csatornákon) vagy a kompoziton is, vagyis lényegében bármely munkafázisban. Alapvetően két típusú eljárásról lehet szó: élek kiemelése és/vagy szűrés. Az élek kiemelése a szomszédos, eltérő értékű pixelekkel megadható területek közötti különbséget emeli ki oly módon, hogy a pixelek értékeit távolítja egymástól. Az eredeti felvétel így módosul (már nem a valós értéket mutatják), de a kiértékelés szempontjából fontos mintázat változatlan marad, s a kontrasztosabb kép átláthatóbb. A szűrés egy bizonyos mérettartomány alatti pixelcsoport beolvasztását jelenti a szomszédos területekbe. Ennek oka, hogy az eredeti felvételt alkalmazva a végső eredménytérkép túlságosan mozaikos lenne, mely bár pontosabb, de sokkal nehezebben áttekinthető, használható. Ez az eljárás lényegében egyfajta generalizálás. 42

47 A szűrés alapvetően két paraméterrel adható meg: a matematikai-geometriai eljárás típusa, illetve a kiszűrt (beolvasztott) pixelcsoportok maximális mérete. Ez utóbbit növelve a tematikus térkép egyre egyszerűbbé válik, ugyanakkor egyre pontatlanabbá is. A 7.4 ábra egy ilyen, ún. mean filterrel készített szűrés eredményét mutatja be. 7.4 ábra: A Howe Hill TM-1. csatornájának eredeti (baloldal) és szűrt képe (jobboldal) Osztályozás Az eredeti űrfelvételen a valóságnak megfelelően nagyon sok típusú elemet lehet elkülöníteni, melyek nagy száma már inkább a felhasználhatóságot gátolja, mintsem a pontosságot növeli. Szükséges tehát egyfajta generalizálás, vagyis meghatározott az aktuális célnak megfelelő összevonás, erre alapozva újraosztályozás. Például egy egyszerű felszínborítottsági térképen nem szükséges az erdők típusát, korát, egyéb paramétereit ismerni, csak azt az egy dolgot, hogy erdő borítja-e valójában azt a területet; vagyis minden fás vegetáció az erdő kategóriába kerül. Ezen eljárás lehet automatikus vagy manuális. Automatikus osztályozás Automatikus osztályozás esetén a generalizálás mechanikusan történik, a felhasználó csak néhány paramétert adhat meg (például a kategóriák számát, intervallum-értékeit, az eljáráshoz használt matematikai függvényeket). Előnye a gyorsaság, hátránya viszont, hogy nem a valós kategóriákhoz igazodik. Vegyünk például egy olyan nagyon leegyszerűsített esetet, amidőn a felvételen elkülöníthető egy erdő, egy cserjés és egy füves vegetáció. Egy egyszerű vegetációtérképen két kategóriára lesz szükség: erdő és füves növényzet, vagyis a cserjést be kell olvasztani a szomszédos kategóriákba. Automatikus osztályozást választva előfordulhat, hogy pl. a cserjést nem az erdőhöz sorolja (ahová logikusan tartoznia kellene), hanem a füves növényzethez, mivel sugárzási spektruma ahhoz áll közelebb. A 7.5. ábra a 7.3. ábrán látható terület három kategóriába történő újraosztályozásával készült. Megfigyelhető, hogy úgymond mennyi információ veszik el az eredetihez képest, ugyanakkor mennyivel könnyebben áttekinthető. 43

48 7.5 ábra: A Howe Hill TM-1. csatornájának automatikus eljárással újraosztályozott képe Tanulóterületek alapján történő osztályozás A valós követelményeknek sokkal jobban megfelel, ha a felhasználó határozza meg, összesen hány kategóriára van szüksége s ezekbe mely elemek tartozzanak. Ehhez ún. tanulóterületeket kell kijelölni az eredeti felvételen. Ezek olyan területek, melyek valós tartalma ismert (pl. terepbejárással meghatározva). A művelet során a felhasználó az egy kategóriába rendelni kívánt, de különböző értékű pixeleket valamilyen módon megjelöli. A legegyszerűbb eljárás az, amidőn ezekből a kategóriákból kis területeket körbehatárol, majd ez alapján (immár automatizálva) megtörténik az újraosztályozás (vagyis a hasonló területeket bevonja ebbe a kategóriába). A 7.6 ábrán látható az egy kategóriába sorolni kívánt területek kijelölése (a kép bal felső negyedében található élénk színű három folt). Az eredetivel való összevetésért lásd a 7.3 ábrát. Majd a tanulóterületek alapján megtörténik az újraosztályozás (7.7 ábra). 44

49 7.6 ábra: Tanulóterületek kijelölése a Howe Hill területén, a TM-1. sávon (baloldal: az eredeti műholdfelvételen kijelölt tanulóterületek (világoskék, sötétkék és sárga foltok), jobboldal: a tanulóterületek kiemelése) 7.7 ábra: A Howe Hill TM-1. csatornájának manuális eljárással újraosztályozott képe Statisztika, lekérdezés A létrehozott tematikus térképek önmagukban csak egyszerű vizuális kiértékelésre alkalmasak, azaz például raszteres képként elmentve láthatók a mintázatok. Pontosabb eredmények eléréséhez szükséges a mintázatok geometriájának kvantitatív elemzése, statisztikai eljárások alkalmazása, lekérdezések (SQL műveletek). A legegyszerűbb ilyen típusú meghatározás például az egyes kategóriák területszázalékos arányának meghatározása. 45

50 A raszteres és vektoros geometria adattípus alkalmazási lehetőségei A térinformatikai rendszerekben is két geometriai elemtípus fordulhat elő: raszteres és vektoros. A műholdas távérzékelés többségében raszteres állományokat eredményez (pl. meteorológiai alkalmazások, erőforráskutatás), kevés vektorosat (pl. helymeghatározás). Mindkét rendszernek vannak előnyei és hátrányai a másikkal szemben. A vektoros adatmodell előnyei és hátrányai (a raszteres adatmodellel összehasonlítva): - Időigényesebb adatgyűjtés - Nagyobb geometriai pontosság - Összetettebb adatszerkezet - Hálózatok elemzésére alkalmas - Méretaránytól függetlenül jól áttekinthető - Kisebb tárolási kapacitást igényel A raszteres adatmodell előnyei és hátrányai (a vektoros adatmodellel összehasonlítva). - Gyorsabb adatgyűjtés - Adott területegységre eső adatmennyiség nagyobb - Egyszerűbb adatszerkezet - Területi elemzésre (fedvényműveletekre) alkalmasabb Nem lehet tehát egyikről sem kijelenteni, hogy az egyedüli jó típus. Mivel az előnyök és hátrányok alkalmazásfüggők, így az adott feladat alapján dönthető el, melyiket célszerű választani. Számos esetben egyazon feladatban mindkettőt szükséges alkalmazni, ebben az esetben a mindkét rendszert kezelni képes, ún. hibrid rendszerre van szükség. Például egy területhasználati térkép szerkesztéséhez szükség van egyrészt raszteres állományokra (lásd: 11. fejezet) a felszínborítottság meghatározásához, másrészt vektoros állományokra a határok kijelöléséhez. Általában ez csak úgy valósítható meg, ha az egyik típust átalakítják a másikba, s így egy rendszerben folytatódik a feldolgozás. Ez a folyamat az ún. konverzió, mely mindkét irányba történhet, csak nem egyforma hatékonysággal: a vektorból raszterré történő konverzió egyszerűbb és pontosabb. Ellenőrző kérdések Önellenőrző kérdések: Mit jelent a kompozit? Milyen módosítások hajthatók végre a csatornákon, illetve a kompoziton? Mit jelent a geometriai objektumok konverziója? Teszt: Melyik adatszint tartalmaz geolokációt? a, 1A b, 1B Mit jelent a hamis színes kép fogalma? a, A színek az eltolás miatt nem a valóságosnak megfelelők 46

51 b, Az adatfeldolgozás során programhiba miatt rosszak a színek Hány csatornából készül egy kompozit? a, 2 b, 3 c, 4 VIII.Műholdas távérzékelés az időjárás-megfigyelés és előrejelzés szolgálatában E fejezetben az időjárás előrejelzésének két területén, a 0-6 órás, ún. ultrarövid távú előrejelzésben, valamint az ennél hosszabb, akár több napra szóló számítógépes előrejelzést bemenő adatokkal támogató műholdas termékeket mutatjuk be. Ezek a termékek azonban az előrejelző központok gyakorlatában rendszerint más információ-forrásokkal kombináltan kerülnek felhasználásra. Az első esetben a legfontosabb, hogy már láthatók azok a képződmények, amelyek mozgása és fejlődése az igazán jelentős időjárási jelenségeket, nem ritkán szélsőségeket okozzák. Nagyon lényeges, hogy ma már nem csupán a létezésük, helyük (mozgásuk) és kiterjedésük állapítható meg ezeknek a képződményeknek, de számos fizikai jellemzőjük is. Ezeket a jelenségeket minél gyakrabban (jelenleg 15 percenként) és térben minél részletesebben (a meteorológiai műholdak jelenlegi 1-6 km-es felbontásának határáig) célszerű bevonni az előrejelző munkába. Ez a munka a képződmények mozgásának és fejlődésének a követésén túlmenően ma már finom felbontású időjárási modellekbe való beépítésre is kiterjed. A második esetben a lényeg a rendszeresség, azaz a felszíni és magaslégköri (rádiószondás) megfigyelések kiegészítése minden olyan időpontban, amikor (jellemzően 6-12 óránként) a nemzetközi előrejelző központok nagy térségre, esetleg az egész Földre kiterjedő 12 óránál biztosan távolabbra tekintő előrejelzéseket készítenek. A lakatlan területek, elsősorban az óceánok feletti adathiányok ezen a módon ma már jól kipótolhatók. A fenti alkalmazások jellemzően nemzetközi együttműködésben csúcsra járatják a sokcsatornás információt légköri állapotjelzőkké transzformáló, sugárzás-átviteli és légkörfizikai tudást Műholdképek az ultra-rövidtávú előrejelzés (nowcasting) szolgálatában A műholdak alkalmazásának legfontosabb területe a meteorológián belül a nowcasting, vagyis az időjárás analízise és néhány órás előrejelzése. A gyorsan fejlődő, sokszor veszélyes időjárási képződmények jól megfigyelhetők az egyre jobb időbeli, térbeli és spektrális felbontású műholdképeken. Nowcasting számára az időbeli felbontás elsődleges, így a geostacionárius műholdakat lehet leginkább használni ezen a téren. A műholdmeteorológia területén az elmúlt tíz év legjelentősebb változásának lehettünk tanúi a es években, és a fejlődés további felgyorsulása várható. A rég várt második generációs Meteosat műholdak első tagja, az MSG-1, melyet 2002 augusztusában lőttek fel, 2004 január 29-től vált operatívvá Meteosat 8 néven. Az első generációs Meteosathoz képest kétszeres az időbeli és a térbeli felbontás is (15 perc és a műhold alatti pontban 3 km), az eddigi 3 spektrális tartomány helyett 11 tartományban végez méréseket. Ezen kívül a 12. csatorna egy széles sávú látható tartományban mérő műszer, amelynek felbontása 1 km a műhold alatt. Ez a térbeli felbontás különösen alkalmas a nowcasting céljaira, a gyorsan fejlődő zivatarfelhők is jól követhetők és már a kezdeti, kis átmérőjű fázisukban is felismerhetők. Az EUMETSAT irányításával egy nemzetközi kutatócsoport kidolgozott nowcasting céljára egy speciális feldolgozó programcsomagot az MSG műholdadatokra vonatkozóan (SAFNWC/MSG), amelynek bétatesztelésében 2003 óta részt veszünk a Magyar Űrkutatási Iroda támogatásával. Az első operatív programverzió június végére készült el, melynek installálása és számítástechnikai tesztelése után, augusztus 12-étől a legfontosabb, és általunk leginkább megbízhatónak tartott produktumok bekerültek a HAWK rendszerbe: felhőmaszk, borultság, felhőfajták, felhőtető nyomás, felhőtető magasság, felhőtető hőmérséklet, a gyenge ill. közepes és a heves csapadék valószínűsége. A produktumok közül néhány példa egy kompozit képpel kiegészítve a 8.1 ábrán látható. 8.1 ábra: Példák az MSG kompozitokkal azonosítható időjárási képződményekre, részben kombinálva a más forrásokból történő megfigyelés és adatkezelés termékeivel: (felhődetektálás (bal felső), légnyomás a felhőtető szintjében (jobb felső), felhőfajta (bal alsó), felhőtető-hőmérséklet (jobb alsó). (Diószeghy M., et al., 2004) 47

52 Az Országos Meteorológiai Szolgálatnál (OMSZ) került kidolgozásra került az az automatikus ultrarövidtávú előrejelző és nowcasting rendszer (MEANDER), amelyben szintén kicserélték a korábbi Meteosat képekből számolt felhő-produktumokat az új műholdból számolt mezőkre, melyek fontos bemenő adatai a rendszernek. A programcsomag kis rácstávolsággal dolgozik és a lehető legtöbb meteorológiai információt, továbbá numerikus modelleredményeket is felhasználva egy döntési mechanizmus végén 3 órás előrejelzést készít. Sőt, ha indokolt, riasztást is küld a szolgálatos meteorológusnak a veszélyes légköri folyamat megindulásáról. Az MSG holdak számos új lehetőséget kínálnak, például a szélmezők különböző magasságokban (tehát nemcsak a felhők tetőszintjében) számítása terén, amelyhez a felhőzet, a vízgőz és az ózoneloszlás alakzatainak változását kell nyomon követnünk, szintén megbízhatóbbá vált a sűrűbb mintavételezésnek köszönhetően. Az MSG hold fedélzetén elhelyezett GERB mérőberendezés az első geostacionárius pályán mozgó sugárzásháztartás-mérő műszer, amely új megvilágításba helyezheti a felhőkkel és vízgőzzel kapcsolatos folyamatokat. A SEVIRI és GERB műszerek egyidejű adatai segíthetnek feltárni a nagy magasságokig fejlődő, ún. mély konvekció (zivatarfelhők) eddig ismeretlen folyamatait. Az EUMETSAT munkacsoportokat hozott létre az új műholdas adatok feldolgozására (Satellite Application Facility SAF). Ezek a következők: Nowcasting, Ózon megfigyelés, Numerikus előrejelzés, Talajfelszín megfigyelés, Gras (légköri vízgőz tartalom meghatározása), Klíma, Óceán és tengerjég SAF. A feladatuk meteorológiai paramétereket meghatározó programcsomagok kidolgozása. A programcsomagok az EUMETSAT tagországok nemzeti meteorológiai szolgálatainak és kutató központjainak együttműködésben készültek és még mindig készülnek. Az EUMETSAT tervei szerint minden tagország megkapja a kész szofvert vagy az ezekből származó produktumokat től Magyarország (az OMSZ) a Nowcasting SAF egyik béta-tesztelője lehetett, illetve a verifikálásában is részt vesz. A Nowcasting SAF programcsomag bétatesztelési időszaka júniusában zárult le. A programcsomag produktumait 12 csoportba sorolták, mindegyik csoporthoz tartozik egy minőségi mutató is, amely pontonként ad információt, mennyire megbízható az adott eredmény (Putsay M. és Kocsis Zs., 2009). A 12 produktum csoport a következő: 1. Felhő detektálás (felhő, részben felhő, derült, hó/csak nappal/); 1. Felhő típus (20 kategória; derült: szárazföld, tenger, hó, jég, felhő több szinten, optikailag vastag vagy vékony, réteges v. gomolyos, halmazállapot a felhő tetején); 1. Felhőtető (hőmérséklet, magasság, nyomás); 1. Csapadékot adó felhő (gyenge intenzitású csapadék ( mm/h) valószínűsége, nagy intenzitású csapadék (>5.0 mm/h) valószínűsége); 1. Kihullható vízmennyiség (derült területen teljes légoszlopban); 1. Vízgőztartalom rétegenként (derült területen, 3 rétegben és a teljes légoszlopban); 1. Konvektív csapadék intenzitása (éjszaka kevesebb csapadék int. osztály); 1. Stabilitási index 48

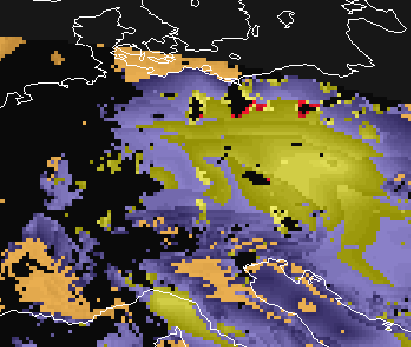

53 (derült területeken LI /lifted index/, a borult területeken IR kép); 1. Légtömeg analízis (légtömeg osztályozás, sötét csík a vízgőzképen hideg-front mögött, a gerinc tengelye, az ekvivalens potenciális hőmérséklet legnagyobb gradiensének területe); 1. Szélvektorok (szélvektorok helye, iránya, nagysága, minősége); 1. Automatikus műholdkép interpretálás (osztályozás, alakfelismerés konceptuális modellek alapján); 1. Gyorsan fejlődő zivatarfelhők (konvektív felhők nyomon követése, vonalak, területek megjelölése). A nowcasting SAF produktumai mellett, van néhány olyan mennyiség is, amit az Eumetsat központjában állítanak elő és küldenek operatív rendben minden 15 percben a tagországok meteorológusainak. Ilyen produktum például az ún. Lifted Index (8.2 ábra), mely a légkör instabilitását kifejező mérőszám. Minél instabilabb a légkör, az index értéke annál kisebb. A térképen a sárgával, valamint pirossal jelölt területek felett instabil rétegződésű levegő van ábra: Lifted Index, június 5. 09:00 UTC. (Forrás: EUMETSAT.) Meteorológiai műholdak a számszerű előrejelzésben A meteorológiában alkalmazott számszerű előrejelző modellek numerikus módszerekkel oldják meg a légkörben lejátszódó folyamatokat leíró parciális differenciálegyenleteket. E hidro-termodinamikai egyenletrendszer megoldása matematikai szempontból egy kezdeti érték feladat, amelynek még erős egyszerűsítésekkel sem ismeretes analitikus megoldása. (A finom felbontás megkövetelte korlátos tartományú modellezés esetén ehhez 49

54 még egy peremérték feladat is társul.) Az egyenletrendszer megoldására térben és időben diszkretizált matematikai modelleket alkotunk, amelyek a légkör bizonyos jellemzőinek jövőbeli állapotát számítják ki egy ismert kezdeti feltétel alapján. A kiindulási adatokat egy térbeli rácshálózat rácspontjaiban kell megadni a számszerű előrejelző- vagy klímamodellek számára. A meteorológiai jellemzőket térben a modell rácspontoktól eltérő helyeken és más-más időben mérik, tehát ahhoz, hogy a modell használni tudja ezeket, egy egységes tér-idő rendszerbe kell foglalni őket. A numerikus modellek pontossága szempontjából kiemelt jelentőségű a kezdeti feltételek megadásának egzaktsága, hiszen pontatlan kiindulási feltételekből még tökéletes modell esetén sincs esélyünk jó előrejelzésre. A kezdeti feltételek meghatározásakor arra törekszünk, hogy ehhez lehetőleg az összes elérhető megfigyelési adatot felhasználjuk. A különböző forrásokból származó, eltérő térbeli és időbeli felbontású adatok numerikus modellbe történő beillesztését, valamint a modell számítási eredményeinek az aktuális mért értékekhez igazítását adatasszimilációnak nevezik. A hagyományos operatív gyakorlatban alkalmazott adatasszimiláció abból áll, hogy általában 3-6 óránként korrigálják a modell által előrejelzett értékeket az időközben beérkező, mért adatoknak figyelembe vételével. A numerikus előrejelzés számára a legfontosabb produktumok a szélmezők és maguk a nyers radianciák a különböző hullámhossztartományokban. A szélvektorokat a megfigyelt felhő és vízgőzalakzatok elmozdulásából számíthatjuk az egymás utáni képek segítségével. A széladatokat és a radianciákat asszimilálják a számítógépes numerikus modellekbe, melyek a légkör jövőbeli változásait számítják, és az időjáráselőrejelzések alapját képezik. Ha végigtekintünk a műholdas adatok numerikus modellekbe építésének néhány évtizedes történetén, akkor az alábbi kapcsolat vázolható fel a modellekbe beépített adatok és az adatasszimilációs rendszerek között: 1970-től az 1990-es évek elejéig adatasszimilációs rendszerként az optimális interpolációt használták. A számítás közvetlenül a modell rácspontjaira történt. Technikai okokból ezzel a módszerrel csak lineáris összefüggést lehetett figyelembe venni a modellparaméterek és a mért adatok között. Ez azt jelentette, hogy csak származtatott adatokat tudtak beépíteni a numerikus előrejelző modellekbe. Az 1990-es évek második felében fejlesztették ki a variációs módszert, mely képes arra, hogy a számításokat a megfigyelési térben végezze. Ekkortól a modellparaméterek és a megfigyelések közötti nemlinearitás már nem okozott gondot, tehát lehetővé vált a nyers radianciák beépítése a numerikus modellekbe ben jelent meg az ún. négydimenziós variációs adatasszimilációs rendszer, amelyben a korábbiakban hatóránként végzett korrekció helyett időben folytonos korrekció történik. Jelentős volt a fejlődés a műholdas adatok felbontása terén is. A 90-es évek közepéig-végéig a modellekbe beépített adatok felbontása 500 km volt. Az 1990-es évek végétől a nyers radiancia adatokat már 250 illetve 120 km-es felbontásban használták. A származtatott és a nyers műholdas adatoknak a numerikus előrejelző modellek analízisére és előrejelzésére gyakorolt hatását sokan vizsgálták. Ezek már az as években kimutatták a műholdas adatok pozitív hatását a Déli féltekén és a trópusokon. Az Északi féltekén jobbára csak gyengén pozitív, esetenként elhanyagolható hatást mutattak ki. E korszak után még az Északi féltekén tapasztalt gyengén pozitív hatás is eltűnni látszott. Ennek oka egyrészt, hogy egyre fejlettebb modellekkel dolgoztak, miközben a többi felhasznált adat minősége is fokozatosan javult. Például egyre több szinoptikus állomás adata vált hozzáférhetővé, és sokat fejlődött a rádiószondák műszerezettsége is. Ezzel szemben, a műholdas adatokat a kilencvenes évek elejéig változatlan formában építették be a modellekbe, miért is relatív hatásuk lecsökkent. A megoldást az optimális interpolációt felváltó variációs módszer bevezetése-, valamint a származtatott műholdas adatok helyett, a nyers radianciák beépítése jelentette. Az utóbbi években számos tanulmány készült, melyekben részletesen elemezték a műholdas adatok hatásának időbeni alakulását a többi megfigyelési rendszer jelenlétében. Kelly et al. (2004) munkája egyike az eddig elvégzett legátfogóbb hatástanulmányoknak, amely mindkét féltekére kiterjed, és összességében több mint 20 évet ölel át. Ebben a szerzők hangsúlyozták, hogy napjainkban a műholdas adatok mennyisége, térbeli és időbeli felbontása gyorsabban fejlődik az egyéb forrásokból származó adatokhoz képest. Részletesen elemezték az ECMWF numerikus időjárás-előrejelzések pontosságának változását is a műholdas adatok alkalmazása következtében 1981 és 2003 között (8.3 ábra). Az Északi féltekén az 500 hpa magasságának 3, 5 illetve 7 napos előrejelzésének megbízhatósága a bő 20 év alatt 85, 65 illetve 45 %-ról 96, 84 illetve 67 %-ra nőtt. A Déli féltekén ugyanakkor még ennél is jelentősebb volt a javulás. Emiatt napjainkra gyakorlatilag eltűnt az Északi és a Déli féltekére végzett előrejelzések pontossága között a 80-as évek elején még megfigyelhető %-os különbség. Összességében azonban, pont 50

55 az egyéb adatok hiánya miatt, a Déli féltekére sokáig nem lehetett olyan pontos előrejelzéseket végezni, mint az Északi féltekére. Márpedig erre mind a klímamodellek miatt, mind a Déli féltekén végbemenő egyéb jelentős meteorológiai jelenségek trópusi ciklonok, El Niño jelenség, stb. miatt nagy szükség van ábra Az 500 hpa magasság előrejelzési pontosságának növekedése az ECMWF modellek fejlődése és a bemenő adatok bővülése nyomán, 1981 és 2003 között. A függőleges tengelyen a valódi és az előrejelzett mezők anomáliái közötti korreláció szerepel (%-ban). A vízszintes tengelyen pedig az évek utolsó két számjegye. A sávok felső határa az északi, az alsó pedig a déli félgömbi átlagos pontosságra utal. (Forrás: Kelly et al., 2004.) A műholdas adatok relatív hatása tehát az előrejelzésre a Déli féltekén mindig is nagyobb volt, mint az Északi féltekén. Kelly et al. (2004) vizsgálatai azonban arra engednek következtetni, hogy 2003-ra a műholdas adatokat olyan tér- és időbeli felbontásban tudták a korszerű adatasszimilációs rendszerek alkalmazásával beépíteni a globális klíma- és időjárás-előrejelző modellekbe, hogy a Déli valamint Északi féltekére vonatkozó előrejelzések pontossága közötti különbség már 2003-ra gyakorlatilag eltűnt. A modellfejlődés és a bemenő adatok bővülése okozta javulás egy másik aspektusa, hogy az 500 hpa magasság előrejelzése 1980-ban átlagosan csak 5 napig tudta biztosítani a kritikus 60%-os korrelációjú beválást, addig 2003-ra ez az időtartam 8 napra nőtt. Az időjárás számszerű előrejelzésében korábban főleg az adathiányos területeken jelentett előnyt a kezdeti állapotok pontosítása, kiegészítése. Az utóbbi egy-két évtizedben már kimutatható előnyt jelent a más adatokkal jobban ellátott térségekben is, mert a modellek felbontása és fizikai tartalma ugrásszerűen javult, és az ehhez igazodó négydimenziós asszimilációs technikákkal a felkínált információ-többlet jól hasznosítható. Az utóbbi években lehetőség nyílt a tengerek felszínén fújó szél mérésére. A tenger felszín szelet műholdról, szkatterométerrel lehet mérni. Ez a műszer, rádióhullámokat bocsát ki az óceánok felé, majd méri az óceán felszínéről visszavert hullámokat, melyekből a felszín közeli szelek nagysága és iránya meghatározható. A szél produktumok a MetOp műholdon található ASCAT (Advanced Scatterometer) és a QuickSCAT műholdon elhelyezett SeaWinds műszerek mérései alapján készülnek. A SeaWinds adatokból kétféle szél produktumot is számolnak. Ezek csak a térbeli felbontásukban különböznek egymástól, 25 és 100 km-es felbontással rendelkeznek. A 8.4. ábrán a 100 km-es felbontású SeaWinds produktumra és a 25 km-es felbontású ASCAT produktumra látunk egy-egy példát. 51

56 8.4. ábra: Tenger felszín szél. Bal: 100km-es felbontású SeaWind szél produktum ( ). Jobb: ASCAT szél produktum ( ). Magyarázat: piros nyilak: a szkatterométerrel mért szelek; kék nyilak: a numerikus előrejelző modell által meghatározott szelek; piros vonal: felszíni nyomási mező; telt kék szín: jég. A kép háttere egy infravörös sávban készült műholdkép. (Forrás: EUMETSAT, kiemelés: Putsay M. és Kocsis Zs., 2009). A központ készíti el és adja közre a 600 és a 300 hpa nyomás szintek közötti réteg nedvességtartalmát. Ennek az a jelentősége, hogy a nagy nedvességtartalom segíti, a kicsi pedig fékezi a felhőképződést. Emellett, ezt a mennyiséget az óceánok mellett pl. a Szahara és más sivatagok felett sem lehetne kellő felbontásban más módokon előállítani és a numerikus előrejelző modellekbe táplálni, mert ott nagyon ritka a magaslégköri megfigyelő hálózat. Végezetül, megmutatjuk, hogy néhány fontos légköri mennyiség milyen vertikális tartományban milyen pontossággal állítható elő a Meteosat műholdas információiból operatív (Near Real Time) illetve utólagos (Offline) rendszerben. Hőmérséklet profil (Temperature Profile) a magasság függvényében (8.1 táblázat) táblázat: A hőmérséklet profil produktum tulajdonságai Near Real Time Offline Mértékegység Kelvin (K) Tartomány 0-50 km (felszíntől 1 hpa-ig) 0-80 km (felszíntől 0,01 hpaig) Skála Vertikális felbontás K 0,5 km 52

57 Pontosság 0-5 km 5-30 km km km km 2-3 K 1 K 1-5 K 5-10 K N/A 2 K <1 K 1-3 K 5-10 K 5-10 K Nedvességi profil (specifikus nedvesség) a magasság függvényében (8.2. táblázat). 8.2 táblázat: A nedvesség profil produktum tulajdonságai. Near Real Time Offline Mértékegység Tartomány Skála Vertikális felbontás kg/kg 0-15 km (felszíntől 100 hpa-ig) 0-50 g/kg 0,5 km Pontosság 0,2 g/kg vagy 10% 0,1 g/kg vagy 5% Nyomás profil a magasság függvényében egy földi pont felett. (8.3 táblázat) 8.3 táblázat: A nyomás profil produktum tulajdonságai. Near Real Time Offline Mértékegység hektopascal (hpa) Tartomány 0-50 km (felszíntől 1 hpa-ig) 0-80 km (felszíntől 0,01 hpaig) Skála Vertikális felbontás 0, hpa 0,5 km Pontosság 2 hpa vagy 0,2% 1hPa vagy 0,1% Felszíni nyomás csak az NRT produktumok között szerepel. (8.4 táblázat) 8.4. táblázat: A felszíni nyomás produktum tulajdonságai. Mértékegység hektopascal (hpa) 53

58 Tartomány Skála Pontosság felszín hpa 0,2% vagy 2 hpa IX. Műholdas távérzékelés a levegőminőség megfigyelése szolgálatában Környezeti célú műholdak A levegőkémia aktuális kutatási területei a savas eső, a nyári szmog helyzetek, az ózonlyuk, az aeroszolok és az üvegházhatású gázok vizsgálata. Természetesen, az egyes kutatási területek nem függetlenek egymástól, egyes szennyező anyagok, mint például az ózon több probléma esetében is meghatározó szerepet tölt be. E szennyező anyagok légköri koncentrációjának detektálására a 20. század végéig alapvetően Föld bázisú megfigyelő rendszereket használtunk. Az egyik legjelentősebb, globális állomáshálózatot a Meteorológiai Világszervezet működteti. A mérőhálózat neve Global Atmosphere Watch (GAW). A GAW hálózatába tartozó állomásokat a mérési programjuk alapján két alapvető kategóriába sorolják. A globális állomások mérési programja az említett légkör kémiai folyamatokat meghatározó összes szennyező anyag mérésére kiterjed, míg a regionális állomások mérési programja jóval szűkebb, az adott térségre jellemző és ott problémát okozó szennyező anyagok mérésére korlátozódik. Magyarországon is található ennek a hálózatnak egy állomása K-pusztán. A hazai állomás mérési programja alapján a regionális állomások közé sorolandó. Az utóbbi évtizedek technikai fejlődése természetesen a levegőkémiai mérések területén is ugrásszerű volt. A GAW állomások pontszerű mérései mellett a műholdakon elhelyezett különféle szondázó egységek segítségével lehetővé vált, hogy egyes szennyező anyagok koncentrációját és ezekkel összefüggő fizikai, természeti folyamatokat, problémákat globális módon feltérképezzük. Ilyen érzékelő többek között a GOME, a SCIAMACHY, valamint a MOPITT. Továbbiakban röviden bemutatjuk ezeket a műszereket és kitérünk a műszerek alkalmazási területeinek ismertetésére is. Elsőként a környezeti megfigyelő műholdak lehetőségeit ismertetjük, majd ezután az EUMETSAT holdjaira is kitérünk. A GOME (Global Ozone Monitoring Experiment) berendezés az ERS-2 műhold fedélzetén található, amelyet az ESA (European Space Agency) április 21-én lőtt fel. GOME egy spektrométer, amely méri a talajfelszín és a légkörben lévő molekulák által visszavert napsugárzást. A műszer ezen kívül alkalmas a Nap spektrumának direkt mérésére is. GOME széles hullámhossz tartományban mér: az ultraibolyától (240 nm) a közeli infravörösig (790 nm) finom felbontással (0,2 0,4 nm). A GOME fő feladata a teljes légoszlop ózontartalmának mérése, de mivel a műszer széles tartományban mér, lehetőség van más légköri összetevők mérésére is, mint például a nitrogén-dioxid, a formaldehid, a kéndioxid vagy az aeroszol részecskék. A műszer elsődleges feladata, tehát feltérképezni a légoszlop teljes ózontartalmának földrajzi eloszlását, és nyomon kísérni a koncentrációjában bekövetkező változásokat. A folyamatosan képződő adatbázis fontos szerephez jut a klímakutatásban, valamint segítségével nyomon lehet követni az emberi tevékenység mindazon káros hatásait, amelyek a Föld légkörében megfigyelhetők. A SCIAMACHY (SCanning Imaging Absorption spectrometer Atmospheric CHartographY) szintén egy spektrométer, amelynek elsődleges feladata a tropszférában és a sztratoszférában megtalálható nyomgázok globális mérése. A műszer az ESA ENVISAT műholdján található, amelyet 2001-ben lőttek fel. SCIAMACHY a GOME-nál jóval szélesebb hullámhossz tartományban mér: 240-től 1700 nm-ig, 0,2-0,5μm felbontással valamint egy egy keskeny sávban 2000 nm és 2400 nm-nél. A műszer finom felbontása valamint az, hogy széles hullámhossz tartományban képes mérni, lehetővé teszi, hogy még olyan nyomgázok koncentrációját is detektálja, amelyek nagyon kis mennyiségben vannak jelen a légkörben. Annak érdekében, hogy a SCIAMACHY-val mért információt tudományos célokra is fel lehessen használni az optika három különböző geometriai elrendezését használják. A Nadir geometria különösen sikeresen alkalmazható a teljes légoszlopban lévő nyomgázok (O3, NO2) koncentrációjának meghatározására, bizonyos anyagok profiljának kimérésére a troposzférában és a sztratoszférában, felhő-detektálásra, aeroszol optikai mélység és a felszín visszaverő képességének mérésére. A Limb geometria esetében a műszer látszólagos horizontja feletti 1000 km vastag légréteg kerül letapogatásra. Ennek a beállításnak a fő alkalmazási területe a nyomgázok sztratoszférikus profiljának nagyon finom felbontású meghatározása, valamint az aeroszolok profiljának a detektálása. Az 54

59 Okkultációs geometria esetében a SCIAMACHY kiválaszt egy távoli célpontot, amely lehet a Nap vagy a Hold. A műszer célba veszi ezt a távoli célpontot amint az a horizont fölé kerül, majd végigpásztázza a légkör alsó 100 km vastag tartományát. A mérési sorozat alatti összes spektrális intenzitás rögzítésre kerül. Ezzel a módszerrel lehetőség van a nyomgázok és az aeroszolok profil eloszlásának a meghatározására. Gyakorlatban a troposzféra esetében így lehet például megfigyelni a biomassza égését, detektálni erdőtüzeket, a sztratoszférában pedig az ózonlyuk méretének és helyének alakulását, valamint a vulkáni tevékenységek hatását a légkör összetételére. A 9.1 ábra együttesen mutatja be a GOME és a SCIAMACHY mérési tartományát és a mért szennyező anyagokat. A MOPITT (Measurements Of Pollution In The Troposphere) a 705 km magasan, napszinkron pályán keringő AM-1 jelű, NASA műholdon található. Feladata a szénmonoxid és a metán légköri koncentrációjának térképezése a troposzférában. E két kémiai anyagnak a mérése nagyban hozzájárul ahhoz, hogy megértsük a troposzféra válaszait különféle természeti (pl. erdők növekedése) - és katasztrófa (pl. biomassza égése) eseményekre. 9.1 ábra A légkör kémiai összetételét megfigyelő három műholdas misszió (l. részletesebben a szövegben) spektrális megfigyelési tartományai, és ez ezekben jól látható légköri alkotórészek. A szénmonoxid azért áll az érdeklődés középpontjában, mert jól jelzi a troposzférában más kémiai anyagok szállítódását és egyben információt szolgáltat a troposzférában lejátszódó kémiai reakciókról. A metán egy olyan üvegház gáz, amelynek a forráserőssége kelti fel leginkább az érdeklődését mivel a források nagy része még mindig ismeretlen a kutatók előtt A Meteosat műholdak lehetőségei Különösen hasznosnak bizonyultak a műholdak az ózonlyuk időszakos alakulásának nyomon követésében. E gáz megfigyelésére már az EUMETSAT operatív műholdjai alapján is jó lehetőség kínálkozik. Függőleges légoszlopban található összmennyiségre vonatkozó produktumok A teljes légkörre vonatkozó ózon és egyéb nyomgázok mennyiségének meghatározása a GOME-2 műszer mérései alapján történik. A GOME-2 spektrométer, az UV és a látható tartományokban mér. A szórt napsugárzás spektrumát méri, és az elnyelő gázok spektrumvonalai alapján határozza meg a mennyiségüket. A csoport munkálatai a teljes ózon és NO2 produktumok előállításával kezdődtek, 2009 januárjától a teljes ózon, NO2, SO2, valamint a troposzférikus ózon és NO2 produktumok operatív módon rendelkezésre állnak. Ezen produktumok near-real-time (3 órával a mérés után) az EUMETCast adásán keresztül is elérhetőek. Az ózon profil meghatározása is a GOME-2 mérései alapján történik. A 8.2. ábrán láthatunk egy példát. A produktum jelenleg near-real-time elérhető a EUMETCast-on keresztül, illetve offline megrendelhető az 55

60 UMARF archívumból. A MetOp műholdon még egy ózon szondázására alkalmas műszer található: az IASI. A két műszer (GOME-2 és IASI) eltérő technikát alkalmaz a vertikális profil meghatározására: az IASI a Föld hőmérsékleti sugárzását méri az infravörös tartományban (3,65-15,5), míg a GOME-2 a visszavert napsugárzást. 9.2 ábra: Ózon profil, 2008 február 2. Térbeli metszet Szibéria, Japán, Fülöp-szigetek, Indonézia, Ausztrália és az Antarktisz felett. (Forrás: EUMETSAT, válogatás: Putsay M. és Kocsis Zs., 2009) Az IASI érzékenysége a troposzféra turbulencia mentes középső és felső rétegeiben a legjobb, míg a GOME-2 érzékenysége a felső sztratoszférában. Két különböző felszíni UV produktumot állít elő az O3M SAF: a near-real-time verzióban UV indexet számolnak. Ebből a derült égre vonatkozó UV index már operatív, a borult égre vonatkozó még fejlesztés alatt áll. Az offline verzióban az UV index mellett többféle UV sugárzási dózist számolnak (9.3. ábra). A GOME-2 és AVHRR adatokból állítják elő a produktumot, azaz a MetOp-on található két különböző műszer adatait kombinálják. Ez a produktum figyelembe veszi a felhők hatását is. Az ábrán megfigyelhetjük, hogy a napsugarak dőlésszögéből adódó csillagászati különbségek határozottan zonális jelleget kényszerítenek rá a becsült napi UV sugárzás itt bemutatott dózisára. Ehhez képest a felhőzetből adód különbségek havi átlagban (!) kevésbé jelentősek. Nem volna helyes ugyanakkor elfelejtenünk, hogy a nyári legmagasabb napállás idején az északi féltekén a térítőkig húzódik fel a maximális napállás, azaz a mostani Egyenlítő-közeli sáv. Valamint azt sem, hogy mindez havi átlagban igaz, miközben az emberi bőr a legmagasabb besugárzás idején már perces folyamatos napozás nyomán károsodhat! 56

61 9.3 ábra: Napi UV sugárzási dózis a felszínen, április 1. (Forrás: EUMETSAT.) Az izlandi vulkáni hamu megfigyelése Európában (Kocsis et al., 2010 nyomán) Az európai légi közlekedést megbénító vulkáni hamu az izlandi Eyjafjallajökull vulkán kitörésének köszönhető, mely április 14-én a kora délutáni órákban robbanásszerűen tört ki, az azt megelőző földrengések után. A április 14-én kiszabadult hamufelhő légköri magasságát legalább 8000 méterre becsülték. Izland környékén ekkor a nyugatias szelek domináltak, melyek a hamufelhőt keletre, a kontinens irányába fújták. Április 15-én érte el a felhő Észak-Európát, mely eredményeként több repteret is le kellett zárni. Az izlandi vulkán kitörését az Európai Meteorológiai Műholdakat üzemeltető Szervezet, az EUMETSAT operatív műholdjának, a Meteosat-9 műholdnak a képein az OMSZ-nál folyamatosan nyomon követték. Mivel a különböző hullámhosszakon a légkör, és a légkörben található komponensek (jelen esetben a vulkáni hamu) sugárzási jellemzői eltérőek, a csatornák kombinálásával több összetevőről is kaphatunk információt. Ahhoz tehát, hogy a Meteosat műhold képein a vulkáni hamu láthatóvá váljék, az EUMETSAT kollégái kompozit képeket készítettek. E kompozit képeken az alábbi objektumokat lehet azonosítani (9.3 ábra): Felhők: Piros, narancs-sárga, rózsaszín - hamufelhő (koncentrációtól függően) Barna - magas, vastag felhők (a felhőtetőn jégkristályok vannak) Fekete - magas, vékony, áttetsző jégfelhők Barnás-sárga - középszintű felhők Zöld - középszintű vékony, áttetsző felhők Sárga, zöldes-sárga - alacsonyszintű vízfelhők Felszín: Kékes ill. halvány rózsaszínes - derült föld vagy tengerfelszín (kékes nedvesebb azalsó légréteg; halvány rózsaszín - szárazabb az alsó légréteg) Fehéres lilás foltok - derült sivatag nappal Sárgás lilás rózsaszínes foltok - derült sivatag éjszaka 57

62 A 9.4 ábrán az április 16-án reggel készült helyzetet látjuk. Ekkorra a felhő már Németország, Lengyelország és Finnország fölé került. A nap folyamán a hamufelhő tovább haladt Csehország irányába, majd estére már Szlovákiát és Ausztriát is elérte. Az EUMETSAT poláris műholdat is üzemeltet, a MetOp-A műholdat október 19-én lőtték fel. A poláris műholdak egy adott területet átlagosan csak naponta kétszer látnak. Előnyük viszont, hogy pályájuk a Földhöz jóval közelebb esik, így a rajtuk lévő műszerek közelebbről látják a földfelszínt, és a légkört, így nagyobb felbontású és pontosabb méréseket tudnak végezni. A MetOp-on több mint 10 különböző műszer található. Ezek közül a GOME-2 és az IASI műszerek képesek a vulkáni hamu detektálására, sőt mennyiségi jellemzésére. A GOME-2 műszer a Földről műhold felé érkező a légkörről és a felszínről visszavert szórt sugárzást méri az ultraibolya, és a látható fény tartományában ( nm); 4 csatornában vesz fel spektrumot. Elsősorban légköri ózonkoncentráció és ózonprofil mérésére fejlesztették ki, mivel azonban a légköri aeroszolnak is jelentős elnyelése, szórása van ezeken a hullámhosszakon, alkalmas a vulkáni porfelhő detektálására is. A 9.5 ábrán a GOME-2 műszerből számolt AAI (Aerosol Absorbing Index, aeroszol elnyelési index) indexet mutatjuk be. Ezen jól megfigyelhető a vulkáni adott napi helyzete (e képek egymás mögé helyezésével a felhő mozgása, és szétterjedése) Európa felett. A következő napi képen az is látható volt, hogy a vulkán április 17-én ismét jelentős mennyiségű hamut bocsátott a légkörbe. Ugyanakkor, ha a 9.1 alfejezetben jelzett eszközökkel megfigyelt anyagösszetételt is tanulmányoznánk (a kutatók annak idején megtették), akkor abból láthatnánk, hogy a vulkáni kitörés az éghajlatot nagyobb léptékben befolyásoló más anyagokat, elsősorban a sugárzási mérleget befolyásoló gázokat nem bocsátott ki. 9.4 ábra: A METEOSAT-9 por kompozit képe április 16-én, 06:40 UTC-kor. 58

63 9.5 ábra: MetOp-A GOME-2 aeroszol elnyelési index, április Az antropogén aeroszolok megfigyelése A légkör összetételének a változásai módosítják az éghajlati rendszer energia-háztartását. E változásokról a záró, 13. fejezetben számolunk be. Mivel az üvegházgázok koncentrációja a hosszú ( éves) légkörben tartózkodási időnek köszönhetően közel egyenletes (lásd a Klímaváltozás, hatások, válaszadás c. jegyzetben, az alábbiakban csak az aeroszol-részecskék hatásait részletezzük. A 9.1 táblázatban összefoglaltuk annak a nem kevesebb, mint tíz műholdas optikai eszköznek a legfőbb tulajdonságait, amelyekből valamilyen aeroszol optikai jellemzőt lehet számítani. Az aeroszolok közvetlen hatását háromféleképpen is szokás jellemezni. A τaer az aeroszol optikai vastagság megmutatja, hogy az e-t, ún. természetes számot negatív előjellel erre a hatványra emelve, milyen hányada nem jut le a légkör aljára a Napból érkezett sugárzásnak. Az α, vagyis az aeroszol-réteg egyszeres albedója, megmutatja, hogy mekkora hányada verődik vissza a beérkezett sugárzásnak adott hullámhosszon a világűr felé (azért egyszeres, mert a felszínt elérő, onnan visszaverődő, s a rétegen átjutó energia-hányadot már nem vesszük figyelembe). Végül, a DRE, azaz a természetes és antropogén aeroszol részecskék által okozott együttes direkt hatás azt mutatja meg, hogy mennyivel hagyja el több energia a Föld-légkör rendszert annál, mintha egyáltalán nem volnának légköri aeroszolok. Ez utóbbi hatásra vonatkozó, műholdas becsléseket a 9.2. táblázat tartalmazza. Eszerint, a természetes és antropogén direkt sugárzási hatás a különböző eljárásokkal elég jól azonos mértékűnek adódott. A kilencféle eszközzel kapott, a különféle közelítésekkel ennél jóval nagyobb számú becslés együttesen -5,4 Wm-2 értékűnek adja ezt a hatást. Összevetve ezt a értéket az 1. ábra számaival, elmondhatjuk, hogy a felhőzethez, a légköri víztartalomhoz vagy a légkör természetes üvegházhatásához képest, másodlagos a szerepük. Ugyanakkor, ha az üvegházhatós megváltozásainak fentebb említett számértékeivel szembesítjük, feltételezve, hogy a természetes és antropogén tényezők nagyságrendje a DRE-ben azonos, akkor az aeroszol-részecskék szerepe sem elhanyagolható. 9.1 táblázat: Az aeroszol-részecskék optikai tulajdonságainak meghatározását lehetővé tevő érzékelők,ezek működési időszaka spektrális tartományai és a belőlük származtatott aeroszol jellemzők. (További magyarázat: IPCC, 2007: 2.2 táblázat, amit itt erősen rövidítettünk). τaer az aeroszol optikai vastagsága, adott hullámhosszon, α az aeroszol-réteg albedója, DRE a természetes és antropogén aeroszol részecskék által okozott direkt hatás a Föld-légkör rendszer rövidhullámú energiamérlegére. 59

64 Műholdas eszköz Mérési időszak Spektrális sávok Aeroszol-jellemzők AVHRR (Advanced Very High Resolution Radiometer) 1979-től napjainkig 5 sáv (0,63, 0,87, 3,7, 10,5 és 11,5 μm) τaer, α TOMS (Total Ozone Mapping Spectrometer) 1979-től napjainkig 0, 33 és 0,36 μm τaer, aeroszol index, POLDER (Polarization and Directionality of the Earth s Reflectances) 1996 nov jún; 8 sáv (0,44 0,91 μm) τaer, α, DRE 2003 ápr okt.; 2005 jan napjainkig OCTS (Ocean Colour and Temperature Scanner) 1996 nov jún; 2003 ápr okt.; 9 sáv (0,41 0,86 μm), 3,9 μm τaer, α MODIS Resolution Spectrometer) MISR Imaging Radiometer) (Moderate Imaging (Multi-angle Spectro től napjainkig 12 sáv (0, μm) τaer, α, DRE 2000-től napjainkig 4 sáv (0,47 0,86 μm) τaer, α CERES (Clouds and the 1998-tól napjainkig széles, integrált DRE Earth s Radiant Energy System) GLAS (Geoscience Laser Altimeter System) 2003-tól napjainkig aktív lidar (0,53, 1,06 μm) aeroszol vertikális profil ATSR-2/AATSR (Along Track Scanning Radiometer/ Advanced ATSR) 1996-tól napjainkig 4 sáv (0,56 1,65 μm) τaer, α SeaWiFS Wide Sensor) (Sea-Viewing 1997-től napjainkig 0,765 és 0,865 μm τaer, α Field-of-View 9.2 táblázat: Az aeroszol-részecskék okozta direkt sugárzási kényszer műholdas becslései (Forrás IPCC 2007: 2.3 táblázat, röv.) Műholdas eszköz Mérési időszak DRE (Wm-2) MODIS; TOMS; ,8 CERES; MODIS 2000 márc dec. -3,8-5,5 MODIS 2001 aug dec. -5,7 ± 0,4 CERES; MODIS 2000 nov aug. -5,3 ± 1,7 POLDER 1996 nov jún. -5,2 60

65 CERES; VIRS 1998 jan aug., 2000 márc. -4,6 ± 1,0 SeaWiFs ,4 POLDER 1996 nov jún ERBE Jul júl jún. 6,7 Átlag (szórás) 5.4 (0.9) A következő, 9.6 ábrán bemutatjuk, hogy milyen térképi formában jelenik meg a DRE a kvázipoláris műhold különböző pályáin megfigyelt és abból összerakott értékekből. Élesen kiugrik ebből a konkrét képből az Atlanti óceán fölé sodródott sivatagi homok erős szórása. 9.6 ábra: GOME-2 Aeroszol sugárzási kényszer (DRE), 2007 június 23-án. Sivatagi por az Atlanti-óceán felett. (Forrás: EUMETSAT.) Összegzésképpen elmondhatjuk, hogy a levegőkémiában globális és regionális skálán kínálkozik lehetőség a legtöbb szennyezőanyag általános, illetve havária jellegű feldúsulásának monitorozására. X.A felszín morfológiai jellemzőinek vizsgálata A felszín egységeinek, jellemzőinek vizsgálata során két kérdésre kell választ adni: Hol van? Mi van ott? Az elsőre a horizontális és vertikális kiterjedés meghatározása ad választ (lényegében a földrajzi koordináták és a tengerszintfeletti magasság), mely vektoros adatokra épül. A másodikhoz raszteres adatokra van szükség, melyek forrása és alkalmazási lehetőségei rendkívül sokrétűek. A fejezet első része a domborzat kontinuus (magasság) és diszkrét (határvonalak) elemeinek felmérésébe vezet be, a második bemutat néhány gyakorlati alkalmazási lehetőséget A domborzat kvantitatív felmérése 61

66 A földfelszín feltérképezése ősidők óta foglalkoztatja az emberiséget, melynek célja a térben való tájékozódás megkönnyítése. Katonai és gazdasági okok miatt készültek az első ókori térképek, melyek még alig nyújtottak többet egy egyszerű, szinte tájképszerű ábrázolásnál. A felmérési technikák (műszerek, módszerek) és az ábrázolási módszerek (vetületi és térképészeti rendszerek) egyre gyorsuló ütemben fejlődtek, de egészen a XX. századig úgymond földhöz ragadtak voltak: ugyanis a hagyományos eljárások során a felmérés a földfelszínről történik, mely számos problémát rejt. A pontosságot alapvetően a mérési módszerek határozzák meg, melyek az évszázadok alatt egyre kifinomultabbakká váltak, de a területi lefedettséget és felbontást más, legalább ilyen súlyú problémák is meghatározzák. A térképezés pontossága, volumene a nagyobb társadalmi aktivitású területeken (pl. népsűrűség, gazdasági jelentőség tekintetében) jelentősebb, míg más tájak ma is szinte fehér foltnak számítanak (pl. kiterjedt sivatagok, magashegységek). A légifelvételek alkalmazása jelentős előrelépést jelentett, de a területi egyenlőtlenségeket csak mérsékelni tudta, megszüntetni nem, hiszen az emberiség számára kevésbé jelentős területek továbbra is feltáratlanok maradtak. Mindezen okok miatt fölmerült az igény egy egységes, az egész Földre kiterjedő geodéziai felmérés iránt, mely legegyszerűbben űreszközök alkalmazásával valósítható meg. Mindez kezdetben csak globális léptékű méréseket jelentett, többek között a Föld pontos méretének és alakjának meghatározását segítette. A hagyományos geodéziai eljárásokat nagymértékben megkönnyítette és leegyszerűsítette a XX. század végének fontos alkotása: a műholdas helymeghatározás. Az elsőként az Amerikai Egyesült Államok által kiépített GPS rendszer által rendelkezésre áll egy bárhol, szinte bárki számára egyszerűen használható rendszer, a pontosság növekedésével pedig az egyszerűbb alkalmazásoktól eljutottunk a nagy precizitást igénylő térképészeti alkalmazásokig. Ugyanakkor a földfelszín feltérképezése még ezen módszerrel is terepi munkát igényel, mivel egyszerűen szólva a készülékkel oda kell menni a felmérendő területre. Ezt kiküszöbölendő született meg az ötlet a világűrből történő átfogó térképezésre, mely mintegy letapogatja a felszínt a radartechnika alkalmazásával: ennek eredménye az SRTM digitális adatbázis A műholdas helymeghatározás Története A földrajzi koordináták gyors és pontos meghatározásának igénye alapvető követelmény a tájékozódási és térképészeti folyamatok során. A műszeres mérések az égbolt objektumainak, mindenekelőtt a csillagok, s ezekhez viszonyítva a földfelszíni pontok koordinátáinak meghatározására irányultak. Ehhez a több ezer éves módszerhez képes jelentős újítást jelentett, midőn immár mesterséges égitestekhez viszonyítva történik a pozíció meghatározása: a műholdak ilyetén irányú felhasználása a XX. század végének eredménye. Természetesen ennek létrejöttét is katonai célok indokolták, ugyanis jelentős előnyt jelentett egy olyan rendszer birtoklása, mely a Föld egészén azonnal megadja a felhasználó pontos helyét. Kezdetben a korszak két nagyhatalma, a Szovjetunió és az Amerikai Egyesült Államok járt élen e fejlesztésekben, de a későbbiekben más, világpolitikai ambíciókat dédelgető államok, szövetségek is a nyomukba eredtek. Máig egyedüliként az amerikai GPS (Global Positioning System) rendszer működik globális kiterjedéssel, mely 3 dimenziós helyzetmeghatározásra alkalmas. A rendszer első műholdja 1989-ben került pályára, s a teljes lefedettséget biztosító 24 darabos kiépítettséget 1994-re érték el. Szinte a kezdetektől a polgári felhasználók előtt is nyitott rendszer pontatlansága a meghatározás szándékos torzítása miatt eleinte több száz méter volt, de Bill Clinton kezdeményezésére május elsejétől e torzítás megszüntetésre került, így jelenleg a készüléktől függő pontosság akár milliméteres is lehet. A Szovjetunió GLONASS névre keresztelt rendszerének első műholdja 1982-ben került pályára, majd 1995-ig mind elkészült, szigorúan csak katonai célokra. A birodalom 90-es évek elején történt összeomlása után a rendszer is jórészt tönkrement, maradék műholdjait amerikai rendszerbe integrálták. A jogutód Oroszország később ismét döntött a rendszer teljes működőképességének eléréséről, amire a gazdasági helyzettől függően ma is törekednek. Az Európai Unió (és néhány társult állam) szintén belekezdett saját műholdas navigációs rendszer kiépítésébe, mely a Galileo nevet kapta. Ennek oka egyrészt az amerikai és orosz, napjainkban is alapvetően katonai célú és irányítású rendszerektől való függetlenség, másrész mintegy a gazdasági-politikai erő bizonyítása. A pénzügyi nehézségek miatt szinte folyamatosan csúszó projekt teljes kiépítésének céldátuma jelenleg a 2018-as év. A felemelkedő Kína szintén beszállt e versenybe, s Beidou néven futó rendszere jelenleg 3 műholdból épül fel. A későbbiekben ezt váltja majd a Compass: A kezdetben Kínára és környezetére koncentráló rendszer a későbbiekben globálissá válik. 62

67 A szintén jelentős gazdasági potenciállal rendelkező Japán QZSS nevű rendszere viszont csak lokális jellegű, Kelet-Ázsiára és Ausztráliára terjed ki, hasonlóan Kína mellett Ázsia másik feltörekvő országához, Indiához ((IRNSS). Működési elve Ezen alfejezet a jelenleg teljesen működő, globális lefedettséget biztosító amerikai GPS rendszer felépítését mutatja be, de a többiek is azonos alapelven működnek. Alapvetően három működési-szerkezeti egységre tagolható, melyek a következők: 1. földi bázisállomások 2. műholdak 3. vevőkészülékek A földi szegmenst a bázisállomások alkotják, melyek egyik alapvető szerepe a műholdak pályájának meghatározása, azok nyomon követése (radartechnológia segítségével). A Föld körül keringő mesterséges holdak ugyan ismerik pontos pozíciójukat (a keringési idő és a pálya paraméterei alapján kiszámítható), de a mozgásukban bekövetkező szabálytalanságok miatt ez pontosításra szorul. A szatellitek úgymond vertikálisan billegnek, azaz a Föld középpontjához viszonyított távolságuk melynek elméletileg azonosnak kellene lennie változik. Ennek oka egyrészt a Föld geoid alakjában keresendő: a geofizikai szintfelületek (azonos gravitációjú felületek) szabálytalanok, mely több száz méteres eltéréseket is jelent az elméletileg (forgó testre meghatározott) forgási ellipszoidtól. Másrészt lokális gravitációs anomáliák (pl. az ún. mascon-ok) is befolyásolják a pályamagasságot. Mivel a helymeghatározásban nem a Föld középpontjához, hanem az elméleti tengerszinthez mérik a magasságot, ezért szükséges az értékek korrekciója. A bázisállomások másik fontos szerepe a műholdak órájának szinkronizálása, pontosítása (ennek jelentőségét lásd később). A műholdkövető állomások helyszínének kijelölésénél a műszaki okok mellett a politikaiak is kb. azonos súllyal esnek latba. Ezért a trópusi övezetben található állomások az Egyesült Államok birtokain vagy érdekeltségi területén helyezkednek el (Hawaii, Asencion, Diego Garcia, Colorado Spring, Cape Canaveral). A műholdak kilométeres magasságban, 60 inklináció értékkel megadható körpályán mozognak, egyenletes térbeli lefedettséggel (azaz a szomszédosak pályái azonos szöget zárnak be). A teljes lefedettséghez 24 darab szükséges, melyek közül átlagosan 12 darab látható a horizont felett (10.1. animáció). (Egyébként az orosz GLONASS rendszer műholdjai a GPS rendszerbe integráltan is működnek jelenleg, így javítva annak használhatóságát.) A műholdak két frekvencián (L1: 1575,42 MHz és L2: 1227,6 MHz), szórt spektrumú jelet sugároznak (angol megnevezése: pseudo-random noise, röviden: PNR). Ez minden műholdnál különböző, ez alapján történik meg annak azonosítása. A PNR kódoknak két fajtája van: 1. C/A (Coarse/Acquistion code, vagyis durva/elérés), mely ezredmásodpercenként 1023 jelet tartalmaz, egy kódelem időtartama 1 µs. 2. P(Y) kód (Precision code, vagyis pontosság), mely jelet tartalmaz, s egy kódelem időtartama csak 0,1 µs. A C/A kódot az L1 frekvencián adják, a P kódot mindkettőn. Utóbbit csak titkos katonai vevővel lehet dekódolni. Az között sugárzott zavaró jel (SA selective availability) miatt a pontosság akár több száz méter is tévedhetett, melyet azóta megszüntettek. A műholdakon nagy pontosságú atomórák vannak elhelyezve, mely az egyezményes koordinált világidőre (UTC) vannak beállítva. A vevőkészülékek a Föld felszínén vagy kis magasságban (pl. repülőgépeken) használatosak. A napjainkban sokféle változatban kapható berendezések mérési pontossága széles határok között mozog (a beépített órától függően), a gépjárművekben használt, egyszerűbb navigációs berendezések méteres pontosságától a geodéziai alkalmazások milliméteres felbontásáig. 63

68 10.1. animáció: A GPS műholdak konstellációi A helymeghatározás térgeometriai műveleteken alapszik, melyben a csomópontokat a műholdak és a vevőkészülékek jelentik és időmérésre alapozott távolságmérésre alapszik. A műholdak tehát egyedi jelet sugároznak, mely a rövidhullám sajátosságai miatt csak egyenes vonalban terjednek, így érzékeléséhez a vevőkészüléknek látnia kell a horizont fölött elhelyezkedő szatellitet (ezért nem működik takarásban, pl. épület belsejében, mély szurdokban, sűrű lombkorona alatt, stb.). A jel kibocsájtásának pontos időpontja ismert (ismétlődően), a vevőkészülék pedig meghatározza a vétel időpontját. A rádióhullámok terjedési sebességének ismeretében e két érték különbségéből meghatározható a műhold és a vevőkészülék távolsága (t1). Ez önmagában még nem eredményez helyzetmeghatározást, hiszen ez a pont bárhol lehet egy t sugarú gömbön. Ezért szükséges és elméletileg elegendő is újabb két műhold, mivel az előzőhöz hasonlóan meghatározott t2 és t3 sugarú gömbök metszéspontjában található a készülék. A három gömb ugyan két pontban metszi egymást, de ezek közül egyik a műholdak pályája fölé, vagyis a világűrbe esik, s csak a másik a földfelszínre. Ehhez az eljáráshoz a műholdak és a vevőkészülékek óráinak pontosan szinkronban kellene járniuk. Ez azonban általában nincs így, ezért egy negyedik műhold is szükséges a pontosításához. Egyébként minél több szatellit látható, annál pontosabb az eljárás Az SRTM digitális adatbázis A felmérés Az amerikai NASA (National Aeronautics and Space Administration) 1996-ban kezdte meg az SRTM (Shuttle Radar Topography Mission) programot, melynek célja a földfelszín 80%-nak (a poláris területek kivételével) digitális domborzati térképezése volt egy űrrepülőgép fedélzetén elhelyezett radarrendszerrel. Hosszú előkészítés után február 11-én startolt az Endeavour űrrepülőgép, melynek missziója mindössze 11 napig tartott, melyet 18 hónapig tartó adatfeldolgozás követett. Az 57 inklinációjú pályán keringő űrrepülőgépről a 60 északi szélesség és az 57 déli szélességű területek felmérése történt meg, mely így lefedte a déli félteke kontinenseit (az Antarktisz kivételével) és az északi félteke szárazföldjeinek jelentős részét (de így kimaradtak pl. Skandinávia, Oroszország, Kanada, stb. poláris területei ábra). A mérés 5,6 centiméteres hosszúságú radarjelekkel történő radar-interferometrián alapul, két sávon (C és X). Az interferenciát két, egymástól fix távolságban elhelyezkedő biztosította: egyik az űrrepülőgép testén, a másik tőle 60 méterre, egy karon került rögzítésre. Mivel az adatokat a fedélzeten tárolták, így azok továbbítására nem volt szükség. A méréseket földfelszíni kontrollal is javították (felszíni geodéziai mérések, GPS kisegítő alkalmazása, radarjel-visszaverő felületek elhelyezése). 64

69 10.1. ábra: Az SRTM területi lefedettsége Adatok A mérések eredményeképpen létrehozott digitális domborzatmodell két verzióban érhető el. A pontatlanabb 3x3 szögmásodperc felbontású változat (mely körülbelül 90x90 méteres földfelszíni felületnek felel meg) nagyobb foktrapézokba rendezett kivágatai (melyek 1201x1201 pixel méretűek) szabadon elérhetőek (10.1. ábra). A pontosabb, 1x1 szögmásodperc felbontású állományok viszont csak külön engedéllyel használhatók. Az SRTM nagy előnye a szinte globális lefedettség, hátránya viszont a radartechnológia rejtette korlátokban keresendő. A hibák forrása sokrétű. A műhold pályaingadozásai követik a Föld geoid alakját, az adatok viszont WGS84 ellipszoidra (alapfelületre) vonatkoznak: ezek pontosítása földfelszíni geodéziai módszerekkel történt. A radarhullámok csak a nadírban lévő pontról adnak pontos magassági értéket. Ferde rálátás esetén gyakori, hogy a mély formák egyes részei radarárnyékba kerülnek, így a magasságértékek is torzulnak. Az ezen helyeket kitöltő interpolációs eljárások időnként jelentős hibával terheltek. Például a Google Earth internetes alkalmazás SRTM alapú térbeli domborzatmodelljén a ábrán bemutatott Tordai-hasadék (Románia) keskeny, mély középső része mintegy kitöltésre került, a völgy közepe látszólag kiemelkedik. Ennek oka, hogy a radarhullám a ferde rálátás miatt a szurdok oldaláról verődött vissza, nem pedig az aljáról, így ezt értelmezte a legmélyebb pontként. Vízfelszínek esetén szintén jelentős eltérések lehetnek a valós értékekhez képest, ezek interpolációval történő javítása az újabb változatokban már nagyrészt megoldott. 65

70 10.2 ábra: Interpolációs hiba a Tordai-hasadék digitális domborzatmodelljén (Google Earth) Felhasználás Az SRTM hibái mellet is egy széles körben alkalmazott adatbázis. Ingyenessége miatt széles körűen alkalmazott, s kiterjedt (főként a ritkán lakott vagy lakatlan) területekről szinte ez az egyedüli térképészeti felmérés. A kezdetben csupán egyszerű digitális térképként indult, ma már rendkívül népszerű Google Earth internetes alkalmazás is erre alapul. Geomorfológiai alkalmazási lehetőségei is széles körűek, jó lehetőséget nyújtanak a kvantitatív elemzések számára (pl. elegyengetett felszínek kimutatása, folyómorfometria, stb.) Geomorfológiai és hidrológiai alkalmazások A felszín kvantitatív jellemzőinek változása Az előzőekben bemutatott alkalmazások úgymond egy pillanatfelvételt tükröznek. A valóságban azonban a felszín állandó változásban van, melynek okai lehetnek természetesek vagy antropogén eredetűek, illetve e kettő kölcsönhatásából eredőek. A kisebb volumenű változások akár földfelszíni geodéziai eljárásokkal is nyomon követhetők, de a terület növekedésével az ehhez szükséges idő- és energiaigény rohamosan növekszik: egyedüli megoldást az űreszközök használta jelenti. Természeti katasztrófák okozhatnak nagy területre kiterjedő, jelentős változásokat. Ezek közül a földrengések alapvetően és tartósan képesek megváltoztatni egy terület arculatát, s itt nemcsak a lokális jelenségekre kell gondolni (pl. kéregrepedések, csuszamlások), hanem kiterjedt régiók magassága is megváltozhat. A régmúlt eseményei közül ismertek olyan haváriák, amelyek következtében például a tengerparti városok víz alá kerültek. Napjainkban a kéregmozgások nemcsak horizontális irányban határozhatók meg milliméteres pontossággal (a kőzetlemezek vándorlásából adódóan), hanem vertikálisan is. A 10.3 ábra a 2010-ben Haitin, a főváros körzetében óriási pusztítást okozó földrengés által kiváltott süllyedéseket és emelkedéseket mutatja. 66

71 10.3 ábra: A felszín vertikális elmozdulása Haiti déli részén a 2010-es földrengés következtében (NASA) Hidrológiai elemek változása A felszíni vizek szintjének változás rendszerint jelentős problémákat okoz, legyen szó akár süllyedésről, akár emelkedésről, mivel a népesség egy jelentős része ezek határához települt. A tengerszint periodikus változása (az árapály) kezdetektől ismert, az ehhez való alkalmazkodás többé-kevésbé sikeres és megvalósítható. A tengerszint napjainkban tapasztalható, egyre gyorsuló ütemű emelkedése azonban már új, jelentős kihívás elé állítja az embereket. A szárazföldi vizek szintje ennél sokkal gyorsabban és kiszámíthatatlanabbul változik, jelentős károkat okozva. Ezért az árvizek lehetséges elöntési övezetének meghatározása, az árhullámok folyamatos nyomon követése fontos feladat. Előbbihez a felszín minél pontosabb magasságának meghatározása szükséges, melyből digitális domborzatmodellek szerkeszthetők, melyeken modellezhetők különböző vízhozamok mellett az elöntés kiterjedése, de megfelelő paraméterek és modellek alkalmazásával még az olyan váratlan helyzetek és következményeik is szimulálhatók, mint például egy gátszakadás esetén bekövetkező elárasztás. A 10.4 ábra egy árvíz lehetséges következményeit, a potenciálisan árvízveszélyes területeket mutatja egy kínai mintaterületen. 67

72 10.4 ábra: Potenciálisan árvízveszélyes területek a Xi Jiang (Kína) folyó mentén (sötétkék: normál vízszint, világoskék: elöntött területek, piros: települések) (ESA) Nemcsak a vízfelületek kiterjedése, hanem azok fizikai és kémia paraméterei is meghatározhatók műholdak segítségével. A globális problémákat okozó El Nino jelenség (a Csendes-óceán vizének karácsony környékén történő felmelegedése) csak ily módon figyelhető meg teljes egészében (10.5 ábra) 68

73 10.5 ábra: Az El Nino jelenség okozta óceánhőmérséklet-változás (NASA) Ellenőrző kérdések Önellenőrző kérdések: Hogyan működik a GPS rendszer? Milyen elven készült az SRTM? Említsen példákat az űrfelvételek hidrológiai célú alkalmazására! Teszt: Milyen pályán találhatók a GPS műholdak? a, Geostacionárius b, Kvázipoláris Milyen pontosságú az SRTM? 69

74 a, 90 m b, 50 m Az óceán vizének melyik paramétere változik jelentős mértékben az El Nino jelenség idején? a, Vízszint b, Hőmérséklet XI.A növénytakaró műholdas távérzékelése A növényzet, mint objektum szerepe a távérzékelésben A növényzet vagy vegetáció mind földtörténeti, mind ökológiai szempontból elsődleges jelentőségű: a Föld légkörében a mai oxigén szint a növények fotoszintézisének köszönhető, a jelenlegi ökoszisztémában pedig elsődleges producens szervezetekként vannak jelen. A növényzet vizsgálatának és a róluk alkotott képnek az alapja a növények fotoszintetikus apparátusából következő, fényelnyelési és visszaverési arány változatossága (11.1 ábra) ábra: A növényi pigmentek spektrális érzékenysége (Hoffer, 1978 nyomán) A műholdakról származó adatok alkalmazhatók nagyterületű vegetációtérképezésre, de nem csak a növénysűrűséget lehet vele nyomon követni, hanem az egészségi állapotot is, mert ha valamilyen stressz-hatás éri a növényeket (szárazság, tápanyaghiány, stb.), akkor az anyagcsere intenzitásuk, valamint az azoktól függő spektrális tulajdonságaik is megváltoznak. Ez a változás sokszor kihat a levelek fényelnyelési sajátosságaira, ami a vegetációs index értékében is megjelenik. A növényekben elnyelődő fotoszintetikus apparátusa reflektancia elsősorban függ: 70

75 a látható spektrum-tartományban (VIS, kb nm) a levél pigment tartalmától (kl-a, kl-b, karotinoidok, ezek egymáshoz viszonyított aránya),arányos a növénytakaró mennyiségével; a közeli infravörösben (NIR) és a rövidhullámú infravörös elején (SWIR) elején (kb nm) a levél sejtes szerkezetétől (az intercelluláris határfelületeken jelentkező fénytörés miatt), a rövidhullámú infravörös (SWIR) nagy részén ( nm) a levél víztartalmától. A SWIR két sávjában (kb nm és nm) a légkör víztartalma abszorbeálja a földfelszínről reflektált fényt. Klorofill-effektus Jellegzetes és a távérzékelés szempontjából differenciáló jellegű tulajdonság a magasabb rendű növények klorofilltól eredő fluoreszcenciája, a klorofill effektus. A klorofill antennák a fotoszintetikus centrumok körül elhelyezkedő klorofill molekula csoportok strukturális egysége, amelyek által az elnyelt fényenergia továbbítódik. A klorofill antennát ért fénykvantum gerjeszti a molekulát, és az lényegében két különböző úton adhatja le a gerjesztési energiát: vagy átadja a szomszédos molekulának, vagy elektromágneses sugárzás formájában kisugározza. A kisugárzás fluoreszcencia útján történik, melyre érvényes a Stokes-féle szabály: az emittált fotonok energiája kisebb a gerjesztő fotonok energiájánál, azaz a lumineszcencia-fény hullámhossza nagyobb a gerjesztő fény hullámhosszánál. A klorofill molekula az elnyelt fénynek a fotoszintézisben nem hasznosított részét közeli infravörös sugárzás formájában sugározza ki. Így a fluoreszcencia útján nyomon követhetjük a fényenergia kémiai energiává alakulásának fokát, az asszimiláció környezeti, faji és évszakonkénti jellegzetességeit. A fotoszintézis a klorofill tartalomnak is függvénye. Hozzá kell tenni azonban, hogy a többi pigment spektrális érzékenységét is minden esetben figyelembe kell venni Vegetációs index fogalma. Vegetációs index csoportok A vegetációs index, NDVI (Normalized Difference Vegetation Index) egy dimenziómentes mérőszám, amely egy adott terület vegetációs aktivitását fejezi ki. Értékét a növényzet által a közeli infravörös (NIR) és a látható vörös (RED) sugárzási tartományban visszavert intenzitások különbségének és összegének hányadosa szolgáltatja, A NDVI korrelál a területet takaró növényzet fajlagos klorofill tartalmával. Egy adott terület növényekkel való borítottságának meghatározása, vagy a vegetációs stádium megállapítása a különböző hullámhossz-tartományokban visszaverődő fényintenzitások mérését igényli. Amikor például napfény ér valamilyen tárgyat, az bizonyos hullámhosszokon elnyeli, más hullámhosszokon pedig visszaveri a fényt. A növényi levelekben található klorofill a fotoszintézis során nagymértékben elnyeli a látható fényenergiát ( nm). Ugyanakkor a levelek a sejtfelépítésüknek köszönhetően nagymértékben visszaverik a közeli infravörös fényt ( nm). Így a növények levelei nagyon jó hatásfokúak. A levél felszínére beeső sugárzás egy kis része közvetlenül visszaverődik a kutikuláris viaszról (5), sőt még az hypodermális és oszlopos paliszád rétegekből is (3). Nagyobb része bevezetődik a levél belsejébe (4). Az epidermisz és a paliszád parenchima között a sugárzás szétszóródik az összefutó sejtfalak és a különböző refrakciós indexszel rendelkező protoplazmatikus összetevők révén. További szétszóródás következik be a szivacsos mezofillumban, amikor a sugárzás az intercelluláris üregekkel érintkezésbe lép(1a). Ennek a sugárzásnak nagy része a sejtbeli összetevők által közvetlenül visszavert sugárzással együtt visszaverődik (1b).A megmaradó sugárzás keresztülhatol a levélen, ahol már átalakult sugárzásnak kell felfogni. A pigment molekulák (klorofill, karotin, xantofill) a beérkező sugárzásból közvetlenül energiát nyelnek el. A fő elnyelés spektrális tartományai a kék és a vörös (2). A közeli infravörös tartományt magas visszaverődés és átvitel jellemzi. A visszaverődés azoktól a refraktív index -folytonossági hiányoktól függ, amelyek a levélen belül és a levélmorfológiában mutatkoznak. A középső infravörös tartományban az elnyelést-visszaverődést a levélen belüli víz elnyelése (víz elnyelési sávok: l = 1450, nm) határozza meg. A távoli (termális) infravörös tartományban a levelek mint feketetestek 71

76 működnek, az elnyelt sugárzást kibocsátják. A kibocsátás főképpen a levél hőmérsékletétől függ. Infravörös tükörként is működnek (11.2 ábra) ábra A levél szöveti szerkezete és a visszaverődés (reflektancia) összefüggései (Kalapos T., 2005 nyomán,) A bioszféra fiziológiás állapotáról képet szolgáltató vegetációs indexet a nagy felbontású, többcsatornás műholdképek megjelenése és a távérzékelési módszerek fejlődése során dolgozták ki. Ha a mérésre műholdon elhelyezett multispektrális érzékelőt használnak, úgy egy adott területről visszaverődő látható vörös és közeli infravörös fénymennyiségének alapján osztályozhatjuk a terület fotoszintetikus kapacitását. Ha egy terület fényvisszaverése a közeli infravörös tartományban sokkal nagyobb, mint a látható vörös tartományban, akkor a terület növényzete valószínűleg sűrű, és tartalmaz valamilyen erdőt. Ha a különbség kisebb, akkor a vegetáció valószínűleg ritkább, valamilyen füves terület, esetleg tundra vagy sivatag lehet. A vegetációs indexek a növényi tulajdonságok szempontjából meghatározó reflektancia tartományokon belül felvett két vagy több hullámhossz különböző matematikai kombinációjával számíthatóak. A szakirodalom több mint 150 vegetációs indexet publikál, amelyek elsősorban a 400 és 2500 nm közötti spektrum adatait használják fel. 72

77 11.3 ábra A spektrális reflektancia időbeni változása talajon, növényzet hatására, aktuális LAI értékekkel (Kalapos T. 2005) A legújabb hiperspektrális szenzorok megjelenésével ezeket az indexeket a választott hullámhossz intervallum alapján is csoportosíthatjuk széles (broadband), ill. keskeny (narrow band) csatornaszélességű indexekként. Ugyanakkor a különböző növényi tulajdonságok alapján is csoportosíthatjuk ezeket az indexeket: 1. Fotoszintetikus Hatékonyság (Light Use Efficiency), 2. Növényi Borítás Nitrogén Tartalma (Canopy Nitrogen), 3. Száraz vagy Elhalt Növényi Széntartalom (Dryor Senescent Carbon), 4. Levél Pigment Tartalom (Leaf Pigments), 5. Növényi Borítás Víztartalom (Canopy Water Content) indexei. Ezekbe az index csoportokba különböző számítási eljárásokkal készült indexeket sorolhatunk be, amelyek közül a meghatározóak az alábbiak: 1. Szélescsatornájú Zöldességi Indexek csoportja (Broadband Greenness): 1. Normalizált Vegetációs Index (Normalized Difference Vegetation Index), NDVI=(RNIR-RRED)/(RNIR+RRED), - a vörös (RED, nm) tartományban jelentős a klorofill elnyelése- mérsékelt reflektancia (RRED), - a közeli infravörösben (NIR, nm) pigment nem nyel el, sőt a celluláris struktúra fényt szór -magas RNIR. 1. Egyszerű Arány Index (Simple Ratio Index), Az Egyszerű Arány Index egy másik régi, jól ismert vegetációs index. A legmagasabb reflektancia aránya; a klorofill abszorpciós csatornái teszik hatékonnyá különböző körülmények között is. Az index értéke a 0-tól több mint 30-ig terjed. Zöld vegetáció esetében az értéke 2 és 8 között változik. 1. Javított Vegetációs Index (Enhanced Vegetation Index), 2. Atmoszférikus Ellenállás Vegetációs Index (Atmospherically Resistant Vegetation Index, ARVI) Ezt az indexet olyan helyek vegetációjának vizsgálatára lehet alkalmazni, amelynél fontos, hogy az index rezisztens legyen más környezeti faktorokra, mint pl. az aeroszolok mennyisége. 1. Összes Zöldesség Index (Sum Green Index) Az Összes Zöldesség Index egyike azon legegyszerűbb vegetációs indexeknek, amelyeket a vegetáció zöldességi változásának meghatározására használnak. Mivel ebben a spektrum tartományban a zöld vegetáció erősen abszorbeálja a fényt, ez az index igen érzékeny a növényi borítás zártságában bekövetkező legkisebb változásra is. Az Összes Zöldesség Index az 500 és 600 nm közötti spektrum reflektancia-átlaga. Az index értéke 0-tól valamivel több mint 50-ig terjed (%-os reflektancia egységben). A zöld vegetáció értéke % reflektancia. 1. Keskenycsatornájú Zöldességi Indexek csoportja (Narrowband Greenness) 1. Vörös Él Normalizált Vegetációs Index (Red Edge Normalized Difference Vegetation Index), 2. Módosított Vörös Él Egyszerű Arány Index (Modified Red Edge Simple RatioIndex), 3. Vogelmann-féle Vörös Él Index1-2-3 (Vogelmann Red Edge Index1-2-3), 4. Vörös Él Pozíció Index (Red Edge Position Index). 73

78 5. Fotoszintetikus Hatékonysági Indexek csoportja (Light Use Efficiency) 6. Fotokémiai Reflektancia Index (Photochemical Reflectance Index), 7. Fotoszintetikusan Inaktív Pigmentek Indexe (Structure Intensive Pigment Index), 8. Vörös-Zöld Arány Index (Red Green Ratio Index). 9. Növényi Borítás Nitrogén Index (Canopy Nitrogen) 10. Normalizált Nitrogéntartalom Különbség Index (Normalized Difference Nitrogen Index). 11. Száraz- és elhalt növényi széntartalom Indexek csoportja (Dryor Senescent Carbon): 12. Normalizált lignintartalom Különbség Index (Normalized Difference Lignin Index), 13. Cellulóz Abszorpciós Index (Cellulose Absorption Index), 14. Elhalt Növényi Reflektancia Index (Plant Senescence Reflectance Index). 15. Levél Pigment-tartalom Indexek csoportja (Leaf Pigments) 16. Karotin Reflektancia Index1-2 (Carotenoid Reflectance Index 1-2), 17. AntociánReflektancia Index1-2 (Anthocyanin Reflectance Index1-2). 18. Növényi Borítás Víztartalom Indexek csoportja (Canopy Water Content) 19. Víz Index (Water Band Index), 20. Normalizált Víztartalom Index (Normalized Difference Water Index), 21. Vízstressz Index (Moisture Stress Index), 22. Normalizált Infravörös Index (Normalized Difference Infrared Index) A távérzékelési módszerek alkalmazásának lépései a növényzet vizsgálatában Elővizsgálatok 1. a teljes reflektancia spektrum felvétele: fontos a spektrum spektrális felbontása (nm pontosság). 2. a tanulmányozni kívánt jelenségre legérzékenyebb hullámhossz-tarományok azonosítása; 3. specifikus reflektancia indexek bevezetése a spektrumok értékelésének fő eszközei. Itt alapelv a vizsgálni kívánt jelenségre leginkább változó ( válaszoló ) hullámhossz (tartomány) standardizálva egy alkalmas konstans (változatlan) hullámhossz intervallummal. Ez a változás sokszor kihat a levelek fényelnyelési sajátosságaira, ami a vegetációs index értékében is megjelenik. Analitikus vizsgálatok megfelelő időpontban és gyakorisággal légi vagy műholdfelvételek (teljes spektrum vagy. csak az azonosított érzékeny hullámhossz tartományok felvétele);a teljes spektrum felvétele hasznosabb, hiszen későbbi másfajta típusú indexek bevetését is lehetővé teszi, ám jóval költségesebb. A rutinszerű vizsgálatokra ma készítenek olyan terepi spektrométereket, melyek a számítani kívánt index szűk tartományában mérnek. hamis színes (false colour) képek előállítása, ahol a színek egy-egy spektrális index értékéivel feleltethetők meg (lényegében térbeli allokációja egy-egy sajátságnak) földi validálás: a távérzékelés helyességének földfelszíni ellenőrzése: 74

79 korábban meg nem látogatott részterületek felkeresése és földi kontakt vizsgálatokkal ellenőrzése, hogy helyes információt ad-e a távérzékelés. Ilyen például a vegetáció térkép. A különböző kategóriák indexeinek meghatározása egy tipikus összetett munkát igényel, amelynek révén terepi körülmények között meghatározhatjuk, hogy az adott kategórián belül melyik index nyújtja a vizsgált növényi tulajdonság szempontjából legérzékenyebb eredményt. Ezek az indexek értelemszerűen nem pontos koncentrációs értékeit mutatják az egyes növényi tulajdonságoknak, hanem fizikailag azzal szorosan korreláló térben lehatárolt intenzitási megoszlásokat az adott növényi ökoszisztémára vonatkozóan. Valamennyi indexszámítás igényli a fentiekben már vizsgált és értékelt spektrális adatelőkészítési eljárásokat, amelyek korrekt elvégzése után lehet csak megfelelő eredményt elvárni. Attól függően, hogy a biodiverzitásban bekövetkező változásokat akarjuk ezekkel az indexekkel jellemezni, vagy néhány fajcsoportra jellemző színkép elemzésére kerül sor (invazív növények, erdőfelületek), ki lehet választani a megfelelő index csoportot az állapot elemzésre és a jövőbeli változások megjósolhatóságára. A módszer hátrányai: 1. térbeli felbontás korlátja: legkisebb képegység (képpont, pixel) meghaladja a kívánt jelenség méretét, 2. időbeni felbontás korlátja: a vizsgálni kívánt jelenség hosszabb v. rövidebb időskálán jelentkezik, mint amit rendelkezésre álló felvételek vizsgálni engednek; a növényzet fenológiájának hatása; 3. spektrális felbontás korlátja: a jelenség a visszavert fény spektrális összetételét úgy változtatja meg, amit a rendszer nem érzékel 4. az érzékelés korlátai: jórészt csak a vegetáció legfelső összefüggő lombsátrát érzékeljük, zárt erdőben a cserje- v. gyepszintet nem; 5. jelenség szinten maradunk: a spektrális reflektancia változása legtöbbször tünet, a tényleges ok felderítése csakis földi kontakt eljárásokkal lehetséges. A különböző élettani sajátosságú, a pigmenteket különbözőképpen felépítő és hasznosító növénycsoportok másmás hullámhosszúságú fényt nyelnek el és vernek vissza, melyek változásai jól követhetők egy-egy nagyobb területegységben. Ilyen pl. az erdőtűz és a tarvágás, majd az azt követő újulat változásai időben. A mezőgazdaság területén már sok alkalmazást kidolgoztak a vegetációs index használatára. Használható például mezőgazdasági növények műtrágya szükségletének meghatározására és a kijuttatás hatásának nyomon követésére, vagy az öntözés pillanatnyi vízigényhez igazított alkalmazására. Kutatások folynak az előzetes termésbecslésre való alkalmazhatóságáról, vagy a szőlőültetvényekben történő hasznosításról. A műszert mezőgazdasági járműre (pl. traktor) szerelve, valamint GPS-szel összekapcsolva vegetációtérképezés is végezhet, annak érdekében például, hogy a későbbi műtrágyázást területileg differenciálni lehessen. Távérzékelési módszerek alkalmazásával megoldható feladatok a mezőgazdaság területén: földhasználati térképezés, fontosabb növénykultúrák területének meghatározása, mezőgazdasági termésbecslés, az agrokultúra minősítése, gyomosodás vizsgálata, növénykárosodások felderítése, talajtani alkalmazás, talajtérképezés, vegetáció-térképezés, 75

80 a biomassza-produkció becslése, erdőgazdálkodás ábra: Alkalmazási terület: Szántóföldi növényzet monitorozása Magyarországon (NOVMON adatbázis) 76

81 11.5 ábra: Távérzékelésen alapuló vegetáció térkép (ecognition Software picture) XII.Biodiverzitás, kártevők, állatvilág Távérzékeléssel, űrfelvételek alapján objektív módon az egész területet, környezetével együtt, egyben vizsgálva, rövid időn belül lehet felvételezni és az adatokat kiértékelve pontos felmérési eredményt adni. A távérzékelés igen fontos előnye, hogy standardizált, nemzetközileg is elfogadott eljárásokkal fajlagosan alacsony áron és gyorsan nyújt objektív, nagyon alacsony hibaarányú, számszerűsített eredményt az élő rendszerek, ökoszisztémák állapotáról is Mi a biodiverzitás? Az Európai Környezetvédelmi Ügynökség (EEA) hivatalos állásfoglalása szerint A biodiverzitás a földi életet alkotó gének, fajok és ökoszisztémák változatosságát foglalja magába. Jelenleg a biodiverzitás egyenletes elveszítését éljük át, ami úgy a természet világára, mint az emberi jólétre nézve mélyreható következményekkel jár együtt. A biodiverzitás vagy biológiai sokféleség az élőlények különböző szintű változatosságát jelenti a fajokon belül, fajok között és az ökoszisztémák szintjén egyaránt (CBD5).A fogalom több szinten értelmezhető, egyaránt jelenti a Földön előforduló élőhelyek sokféleségét, a fajok összességét, a fajon belüli genetikai változatosságot. Osvaldo Sala és munkatársai (2009) szerint a biodiverzitás alapvető módon befolyásolja életminőségünket, pl. az emberi egészséget (12.1 ábra). 77

82 12.1 ábra: Összesített térkép az ökoszisztémák értékeléséről (R. Costanza et al. 1997) Az ökoszisztémák és egyes elemeik: kielégítik alapvető életszükségleteinket, mint az élelmiszer, a tiszta levegő és víz; a biológiai kontroll segítségével gátolják a betegségek terjedését; gyógyszeralapanyagokkal látnak el, melyek segítségünkre vannak a betegségek megelőzésében és gyógyításában; mentális egészségünk megőrzéséhez járulnak hozzá a rekreációs és terápiás lehetőségek biztosításával (Török K. 2011, Costanza R., et al. 2010) A legfőbb okok, melyek felelőssé tehetők a biodiverzitás csökkenéséért: 1. Élőhelyek pusztulása: A nagyobb biomokat esőerdőket, szavannákat, fenyőerdőket már 20-50%-ban átalakítottuk, elsősorban mezőgazdasági- és lakóterületté, vagy ipari célból. 2. Szennyezés (pl. a tiszai ciánszennyezés, vagy az olajszállítók balesetei): A mezőgazdaság is nagymértékben hozzájárul a faj csökkenéshez közvetve és közvetlenül talajjavító szerek nitrátjai és foszfátjai bekerülnek a talajba, a vízben megváltoztatva az élőhelyek eltartó képességét és abiotikus jellemzőit. Ezen kívül előfordulhat fény- és zajszennyezés is. 1. Kizsákmányolás Étel (luxusételek, kaviár miatt sok tokfaj van veszélyben, Japánban a bálnavadászat) Hobbi (elefántcsont miatt az elefántok száma 10 millióról 400 ezerre csökkent, búvárkodás korallgyűjtés fenyegeti leginkább a korallokat a szennyezésen kívül, vadászat, stb.) 1. Útépítés, felújítások 2. Őshonos fajokat agresszívan kiszorító fajok terjeszkedése (akác, parlagfű, libatok, stb. itthon, Új-Zélandon macskák, patkányok) 3. Globális felmelegedés és klímaváltozás A klímaváltozás elérhet egy kritikushőmérséklet változást, ami az éghajlati övek nagymértékű eltolódását eredményezné. Ez az állatok élőhelyeinek megváltoztatását is jelentené. Kérdés, mennyire bírnak a fajok lépést tartani ezzel. 78

83 Számos nemzetközi stratégia és politika tartalmaz a környezet védelmére és a biodiverzitás megőrzésére irányuló célkitűzést. Ezek némelyike nagyon specifikus és világos célra összpontosít. Az Európai Természetvédelmi Központ (European Centre for Nature Conservation ECNC) készített egy leltárt az európai monitorozó hálózatokról, a hangsúlyt a terület alapú hálózatokra helyezve. A lista nagyjából 20 különböző kezdeményezést tartalmaz, a monitorozó rendszereket is beleszámítva, ami jelzi a már elindított kezdeményezések széles körét. Monitorozó tevékenységet, indikátorok kiválasztását és a biodiverzitás állapotáról, trendjeiről, hatótényezőiről és más kapcsolódó kérdésekről szóló jelentéseket megköveteli több, EU-s politika és jogszabály, pán-európai és nemzetközi egyezmény (többek között a Conventionon Biological Diversity, az ENSZ biológiai sokféleségről szóló egyezménye) Az európai CORINE LandCover A CORINE jelentése: Co-ordination of Information on the Environment A projekt célkitűzése: kvantitatív, összehasonlítható és megbízható környezeti információ biztosítása az összehangolt európai környezetpolitika céljára. A CORINE rendszer alapelemeit 1985 és 1990 között hozták létre Nyugat-Európában, mely az alábbi, csak lazán kapcsolódó alrendszerekből épül fel, (EEA-TF 1994): 1. földrajzi háttér adatok, 2. természetvédelmi adatok, 3. víz adatok A Corine adatbázis CLC nómenklatúrája Az itt közölt fogalomjegyzék (nomenklatúra) képezték a CORINE LandCover program keretében elvégzett fotóinterpretáció alapját. A 44 kategóriát tartalmazó öt csoport (mesterséges felszínek, mezőgazdasági területek, erdők és természet közeli területek, vizenyős területek, vizek) az alábbi táblázatban látható. CORINE LandCover1 : adatbázis nómenklatúrája 1. szint 2. szint 3. szint 1. Mesterséges felszínek 1.1. Lakott területek 1.2. Ipari, kereskedelmi területek, közlekedési hálózat 1.3. Bányák, lerakóhelyek, építési munkahelyek 1.4. Mesterséges, nemmezőgazdasági zöld-területek Összefüggő település szerkezet Nem-összefüggő település szerkezet Ipari vagy kereskedelmi területek Út- és vasúthálózat és csatlakozó területek Kikötők Repülőterek Nyersanyag kitermelés Lerakóhelyek, meddőhányók Építési munkahelyek Városi zöldterületek

84 Sport-, szabadidő-és üdülő területek 2. Mezőgazdasági területek Szántóföldek Állandó növényi kultúrák 2.3. Legelők 2.4. Vegyes mezőgazdasági területek Nem-öntözött szántóföldek Állandóan öntözött területek Rizs földek Szőlők Gyümölcsösök, bogyósok Olajfaültetvények Rét / legelő Egynyári kultúrák állandó kultúrákkal vegyesen Komplex művelési szerkezet Elsődlegesen mezőgazdasági területek jelentős természete s növényzettel Mezőgazdasági-erdészeti területek 3. Erdők és természetközeli területek 3.1. Erdők 3.2. Cserjés és/vagy lágyszárú növényzet 3.3. Növényzet nélküli, vagy kevés növényzettel fedett nyílt erületek Lomblevelű erdők Tűlevelű erdők Vegyes erdők Természetes gyepek, természetközeli rétek Hangafüves, harasztos területek Keménylombú mediterrán növényzet Átmeneti erdős-cserjés területek Homokos tengerpartok, dűnék, homok Csupasz sziklák Ritkás növényzet Leégett területek Gleccserek, örök hó 4. Vizenyős területek 4.1. Szárazföldi vizenyős területek 4.2. Tengermelléki vizenyős területek 5. Vizek 5.1. Kontinentális vizek 5.2. Tengeri vízfelületek Szárazföldi mocsarak Tőzeglápok Tengermelléki mocsarak Sólepárl ók Ár-apály által érintett területek Folyóvizek, vízi utak Állóvizek Tengerparti lagúnák Folyótorkolatok Tenger és óceán 80

85 A Corine adatbázis térképeiből mutat néhányat a 12.2 és 12.3 ábra 12.2 ábra: Lomblevelű erdők 12.3 ábra: Természetes gyepek, természet közeli rétek (A Corine adatbázis képe) (A Corine adatbázis képe) Erdők és természetközeli területek Erdők Lomblevelű erdők Elsősorban lomblevelű fákból álló növényzet, melyet a fák koronájának szintje alatt (a legtöbb esetben) cserjék és lágyszárúak alkotta szintek (cserjeszint, gyepszint) egészítenek ki. Tűlevelű erdők Fenyőfákból álló növényzet, melyet a fák koronájának szintje alatt gyakran cserjék és lágyszárúak alkotta szintek (cserjeszint, gyepszint) egészítenek ki. Vegyes erdők Azonos arányban lomb- és tűlevelű fákból álló növényzet, melyet a fák koronájának szintje alatt (a legtöbb esetben) cserjék és lágyszárúak alkotta szint ek (cserjeszint, gyepszint) egészítenek ki Cserjés és/vagy lágyszárú növényzet Természetes gyepek, természet-közeli rétek Többnyire gyenge hozamú füves területek. Ide sorolandók az alföldi száraz és/vagy gyenge termőképességű gyepek, valamint a meredek és változatos domborzatú, nagyüzemileg művelhetetlen területeken előforduló száraz gyepek. Ez utóbbiak sziklakibúvásokkal, tüskés, bozótos területekkel keveredhetnek. Törpecserjés, cserjés területek, fenyérek Alacsony és zárt formációk, melyek főként bokrokból, cserjékből és fűszerű növényekből állnak (hangafüvek, szeder, rekettye [Genista], zanótfélék [Cytisus, Ulex] stb.). Olyan területeken alakulnak ki, ahol a talaj szegényes tápanyag kínálata (a sok csapadék okozta kilúgozás miatt) nem teszi lehetővé az erdősülést. (Magyarországon nem jellemző kategória, esetleg a Ny-Dunántúlon fordul elő hektár körüli folt mérettel.) 81

86 Keménylevelű (Sclerophyl) növényzet Keménylevelű fa-szerű növényzet. Ide tartoznak a sűrű [mediterrán] bozótosok, mészkőfennsíkok. Mediterrán bozótos (maquis): sűrű, különböző cserjékből álló növényegyüttes, mely a savanyú kémhatású talajt borítja. Garrigue: a mediterrán mészkőfennsíkok nem összefüggő bokros növénytársulásai, melyek gyakran a következő fajokból állnak: kermesz-tölgy, szamócabokrok [Arbutus], levendula, kakukkfű, fehér bodorrózsa [Cistus]. Néhány különálló fa is előfordulhat. Átmeneti erdős-cserjés területek Cserjés és lágyszárú növényzet, elszórtan fákkal. Formációk, melyek vagy az erdő leromlásával, vagy az erdő újratelepítésével ill. újraképződésével állnak elő Növényzet nélküli, vagy kevés növényzettel fedett nyílt területek Homokos tengerpartok, dűnék, homok Homokos tengerpartok, dűnék és homokos vagy kavicsos térségek szárazföldi vagy tengerparti környezetben, ideértve a hegyi patak jellegű folyók apadási medreit. Minimális szélesség: 100 m. Csupasz sziklák Omladékok, sziklafalak, sziklák, kőzetkibúvások. Ritkás növényzet Ide tartoznak a sztyeppék, tundrák, alpi területek és a terméketlen eróziós vidékek (badlands). Leégett területek A közelmúltban tűz által érintett területek (jelenleg is dominánsan sötét színnel). Gleccserek, örök hó A gleccserek vagy az örök hó által fedett területek Vizenyős területek Belső (szárazföldi) vizenyős területek Nem erdősült területek, melyek részben, időszakosan vagy állandóan pangó vagy friss vízzel borítottak ill. telítettek. Szárazföldi mocsarak Alacsonyan fekvő területek, melyeket tavasszal a hóolvadás miatt a víz eláraszt, és valamennyi évszakban többé vagy kevésbé friss vízzel telítettek. TőzeglápokSzivacsos szerkezetű vizenyős területek, ahol a talaj tőzegből (tőzegmohából és más humifikálódott, tőzegesedett, növényi eredetű anyagokból) áll. Állandóan nedvesség alatt álló, elvileg soha ki nem száradó területek. Lehetnek kitermelés alatt állók vagy nem műveltek. 82

87 Tengermelléki vizenyős területek Fával nem borított területek, melyeket részben, időszakosan vagy állandóan sós vagy kevert édes-sós víz telít. Tengermelléki mocsarakalacsonyan fekvő földterületek növényzettel, melyek a tenger-dagály szintje felett fekszenek, de a tengervíz áradásai könnyen elborítanak. Gyakran az eliszapolódás folyamatában vannak, melyeket a sókedvelő növények lassan meghódítanak. SólepárlókMűködő, vagy felhagyás alatt álló sólepárló telepek. A tengeri mocsarak azon részei, melyeket a só párologtatás útján történő termelésére állítottak be. Könnyen megkülönböztethetők környezetüktől a termelésre szánt rekeszek, valamint gátrendszerük következtében. Az ár-apály által érintett területekiszappal, homokkal vagy sziklákkal borított növényzet nélküli térségek, melyek a dagály és az apály szintje között fekszenek. A térképek zéró szintvonalai. A CORINE információs rendszer üzemeltetése és használata a Koppenhágában működő Európai Környezeti Ügynökség (EEA = European Environmental Agency) feladata. Közép és Kelet-Európa országai számára a politikai változásokat követően 1992-ben vált lehetővé a programba való bekapcsolódás. A Phare Regionális Környezeti Program keretében a három legfontosabbnak tekintett adatbázist hazánkban is létrehozták: 1. biotóp (Biotops): MTA Ökológiai és Botanikai Kutatóintézet, Vácrátót; 2. légköri emisszió (Corinair): Környezetgazdálkodási Intézet, Budapest 3. felszín borítás (Land Cover): Földmérési és Távérzékelési Intézet, Budapest (Büttner, 1996). A felmérési feladatok másik típusa a nagytérségi leltározás. Ezek regionális, nemzeti vagy azon túlterjedő kiterjedésűek. A nagytérségi leltározás az erdészet- és környezetpolitikai döntésekhez, a tájfejlesztési tervekhez, az erdőállapot és az erdőállapot-változás megfigyeléséhez szolgáltat adatokat. A leltározás célja az erdőterület felmérése és térképezése, az erdő ökoszisztémák, illetve faállományok célszerűen megválasztott osztályokba sorolása és a fakészlet, fatermőképesség, minőség, egészségi állapot, stb. megállapítása osztályonként, és egészében. Hasonló feladat az abiotikus katasztrófák, vagy a járványos erdőbetegségek nagytérségi felmérése is. Napjaink fenyegető ökológiai és klímaváltozásai, valamint a trópusi eső erdők mértéktelen irtása miatt világszerte leltározási és monitoring projekteket hajtottak végre a vegetáció és különösen az erdők vizsgálata céljából. A távérzékelést a hagyományos földi felvételezés mellett az összes leltározási, térképezési, elemzési és megfigyelési feladatban alkalmazzák mindenütt a világon. A körülményektől függ, hogy melyik információszerzési mód kerül túlsúlyba, illetve az, hogy a távérzékelés mely eljárásának alkalmazása célravezető. Meghatározó a vizsgált terület nagysága, a földhasználat intenzitásának foka, mely tényezőkkel szoros kapcsolatban van az információsűrűséggel szemben támasztott igény Ökológiai folyosók Ahhoz, hogy a magterületeken élő fajok populációi kommunikálni tudjanak egymással, el kell jutniuk egymáshoz. Ez az ökológiai folyosók rendszerén keresztül történik. De milyen értelemben beszélhetünk ökológiai folyosókról? Elvileg természetes körülmények között is léteznek ökológiai folyosók, funkcionálisan és fizikailag is. A migrációra kényszerült fajok az izoláló hatású élőhelyeken keresztül is képesek áthatolni, mivel egy-egy faj többféle élőhelyi feltételt is el tud viselni, azokkal legalább rövid időre - konform módon képes viselkedni. Másrészt térszerkezetileg az ún. folyosókat hasonló típusú élőhelyek (habitatok) "elérhető" közelségű rendszere építheti fel, ahol a lépésről lépésre haladás lehetősége biztosított. Természetesesen a folyosó mindig relatív fogalom és a faj tulajdonságaitól függ, hogy egy-egy élőhely folyosó vagy éppen barrier a vizsgált élőlény számára. Univerzális folyosó tehát nincs. Az ökológiai folyosók 83

88 értelmezése tehát csak rendkívül dinamikus szemléletben képzelhető el, ugyanakkor felrajzolásuknak különleges jelentősége van a barrierek meghatározásában és esetleges elhárításában. Élőhelyek, ökológiai folyosók E dinamikus fogalom megfelelő értelmezéséhez két alapvető szempontot kell figyelembe vennünk. Az egyik azoknak a fajoknak az egyedeit tartja szem előtt, amelyek életritmusuk szerint meghatározott helyváltoztató mozgást végeznek, a másik az egyes fajok elterjedésével kapcsolatos. Ökológiai folyosók definiálása az egyes fajok szempontjából Az ökológia folyosó a faj egyedeinek élet- és szaporodási feltételeit kielégíteni képes, azonos vagy különböző élőhelyeket összekötő tér azon része, amelyen keresztül az összeköttetés megvalósulhat. Itt tehát nem szükséges, hogy a folyosó azonos típusú élőhelyeket kössön össze, hiszen a migráció oka sok esetben éppen a különböző típusú élőhelyek felkeresése, táplálékszerzés vagy szaporodáscéljából. Az egyes fajok szempontjából a folyosókat célszerű a helyváltoztatás mértékével jellemezni. Amíg egyes fajok, pl. vándormadarak, halak, egyes lepkék stb. kontinensek között vándorolnak, s ezer kilométereket képesek rövid idő alatt megtenni, addig mások csak helyi mozgásokat végeznek. Ebből a szempontból a folyosókat léptékük szerint a következőképpen osztályozhatjuk: 1. Interkontinentális folyosók 2. Kontinentális folyosók 3. Regionális folyosók 4. Lokális folyosók Interkontinentális és kontinentális léptékű folyosók Ebbe a típusba tartoznak, pl. a madarak migrációs útvonalai. A vándorló fajok migrációs útvonalait, táplálkozóés pihenőhelyeit nemzetközi méretekben is védeni kell. Erről rendelkezik többek között a Bonni Egyezmény is. Több magyarországi terület, pl. a Fertő-Hanság vidéke, a Balaton és Velencei-tó, továbbá az Alföld vizes területei nemzetközi vonatkozásban is kiemelkedő jelentőségűek. A globális vizsgálatokban a távérzékelés, ezen belül az űrfelvételek és a kis méretarányú légifényképek a legfontosabb információhordozók. Ezek nélkül elképzelhetetlen a feladat megvalósítása. A földi munka többnyire az előkészítő feladatokra, mint pl. interpretációs kulcsok kidolgozására, tréning területek kiválasztására korlátozódik Károk felmérése űrfelvételekkel A távérzékelés alkalmas gyomnövények, kártevők és természeti jelenségek által, a növényzetben okozott károk felmérésére is, többek között például a vadak és jég okozta károk, illetve a kukoricabogár lárvájának, vagy a gyapjaslepke kártételének monitorozására. A növények állapota, illetve struktúrájuk változása jól megfigyelhető optikai és radar űrfelvételek együttes felhasználásával. Parlagfű kimutatás A jelentős allergiás tüneteket kiváltó parlagfű hatalmas problémákat okoz a Kárpát-medencében. Pollenje a legmagasabb koncentrációban van jelen a nyári hónapokban, így az ezzel kapcsolatos egészségügyi kiadások és a gazdasági kár is jelentős óta folyik állami szinten is a közérdekű védekezés a gyomnövény ellen. A közérdekű védekezés keretein belül a FÖMI űrfelvételeken alapuló veszélyeztetettségi térképeket készít az ország legfertőzöttebb vidékeire koncentrálva évente operatív üzemben. A haszonnövények jól felismerhető fejlődésű ciklusuk alapján több időpontú, multispektrális űrfelvételekkel jól azonosíthatók, azonban a gyomnövények és így a parlagfű esetén ez, irreguláris fejlődésük és sporadikus megjelenésük miatt, jóval összetettebb feladat. Ezért a parlagfű kimutatása jóval bonyolultabb, mint a kultúrnövényeké. A NÖVMON program bázisán egy új módszertan került kidolgozásra az országos távérzékeléses parlagfű veszélyeztetettségi térképek előállítására, amely igazodott a program követelményeihez és a pénzügyi korlátokhoz. 84

89 Nagyfelbontású űrfelvétel idősorok alapján a parlagfű szezonban, a megkövetelt pontossággal, jól monitorozható a mezőgazdasági területek gyom fertőzöttsége időben többször is országos kiterjesztésben (Mikus G. et al 2011). Kukoricabogár lárvakártétel felmérés ( ) 2007-ben a nagy szárazságon túl az amerikai kukoricabogár kártétele is hozzájárult a nagyon alacsony kukoricaterméshez. A károsítások eredményeként helyenként akár 60-70%-os terméskieséssel is számolni kellett. A kukoricabogarak felszaporodását jelentősen segíti a monokultúrás (több éven keresztül történő) kukoricatermesztés. A FÖMI kialakította a kukoricabogár lárvakártétel azonosítására szolgáló, az optikai és radar űrfelvétel idősorok együttes kiértékelésén alapuló módszertanát és regionális mintaterületen (Békés megye) annak tesztelését is elvégezte. Az optikai űrfelvételek alapján egyrészt a kukoricatáblák azonosítása, másrészt a károsodás által okozott stressz kimutatása történt meg. A polarimetrikus radar felvételek bevonásával a károsodott kukoricatáblákon észlelt rendezetlenség kimutatása vált lehetővé. A több éven keresztül monokultúrás kukoricatáblák és az adott évben kukoricabogárral fertőzött táblák közötti kapcsolat vizsgálatával fertőzés veszélyeztetettségi térkép állítható elő. A visszamenőleges táblaszintű vizsgálatok, valamint a kifejlesztett eljárás operatív tesztelése során elért eredmények igazolták a célkitűzéseket. Tehát lehetséges olyan eljárás kidolgozása, amelynek segítségével a kukoricabogár lárvakártétel távérzékeléses módszerrel, jó hatékonysággal (80%-os pontossággal) azonosítható. A gyapjaslepke kártétel űrfelvételeken alapuló monitorozása A Földmérési és Távérzékelési Intézetben (FÖMI) 2004-ben kísérleti jelleggel kezdődött. A Magyar Űrkutatási Iroda által meghirdetett évi űrkutatási témapályázat elnyerésével további vizsgálatok indultak az erdőkárosítás távérzékeléses monitorozására a Balaton térségében több forrású és több időpontú űrfelvételek kiértékelésével. A szuper felbontású űrfelvétel (IKONOS) bevonásával folytatott kistérségi vizsgálatok során az erdők és az azok szomszédságában lévő mezőgazdasági területek (szőlők, gyümölcsösök) gyapjaslepke általi károsodásának felmérése történt meg. XIII.Meteorológiai műholdak a klímaváltozás kutatásában A műholdak térbeli fedése és gyakori megfigyelés lehetősége közül az éghajlati alkalmazások főként az előbbit hasznosítják. Az alábbiakban négy csoportban ismertetjük, hogy a műholdas megfigyelések milyen vonatkozásban játszanak szerepet az éghajlat és annak változásai megfigyelésében. Elsőként az éghajlat módosulását okozó, ún. külső kényszereket tekintjük át. Mivel azonban a légköri aeroszol-részecskék hatásával már a 8. fejezetben foglalkoztunk, s az üvegházgázok térbeli változékonysága csekély, vagyis e gázok a felszínről is kielégítően megfigyelhetőek, e pontban a napállandó műholdakról megfigyelt ingadozásaira szorítkozunk. Ezután az éghajlat változásai közül három tényezőt emelünk ki, a léghőmérsékletet, amelynek a légkör különböző szintjein megfigyelt változásai megerősítik a globális melegedés felszínen megfigyelt tényét. Ha pedig az óceánok szintjét kizárólag a kikötői mérésekből általánosítanánk, akkor ki lennénk téve a geotektonikai mozgások geodetikus hatásainak, valamint világóceán légkör keltette mozgásai miatti hibáknak. Az éghajlati alkalmazások harmadik csoportját a klímamodellek azon tesztelése alkotja, hogy a modellek képesek-e visszaadni az egyes változók tényleges jelenlegi értékét illetve annak múltbeli változásait. Természetesen nem minden teszt eredménye kedvező. Ellenpéldát a negyedik alkalmazás, a modellek visszacsatolásainak ellenőrzésénél mutatunk be, amelyben azt vizsgáljuk, hogy a légkör sugárzási mérlegét alakító legfontosabb visszacsatolások erőssége megegyezik-e a műholdról megfigyelt és a modellekben használt értékek összevetésében A külső éghajlati kényszerek detektálása Az éghajlat jelenlegi melegedését minden valószínűség szerint okozó üvegházhatású gázok térbeli és időbeli elrendeződése meglehetősen egyenletes. Emiatt ezen gázok megfigyelése nem elsőrendű célja a műholdas projekteknek. Az aeroszolok megfigyelését a 8. fejezetben a légkör összetételének változásainál ismertettük. Marad tehát az alcímben jelzett célkitűzés keretében a napállandó folyamatos megfigyelése, amely kiemelt célja néhány missziónak. A 13.1 ábra mutatja, hogy a napállandó is ingadozott kb. 1 Wm-2 értékkel, ami összemérhető a legtöbb éghajlati kényszer eddigi változásával. A legutóbbi, 23. napciklus maximumában a beérkező napsugárzás 0,5 Wm-2 85

90 értékkel volt nagyobb, mint a közbenső, minimális napaktivitású időszakokban. Ugyanakkor, meg jegyezzük, hogy a műholdakon egymástól három évtizednyi időkülönbséggel elhelyezett műszerek alapadatai is erősen eltérnek egymástól. Emiatt közvetlen napállandó-trendeket nem tudunk meghatározni, csupán az egy-egy műszer élettartamával nagyjából azonos ciklusokon belüli ingásokat tudjuk igazán regisztrálni ábra: Felső panel: A napi átlagos napállandó értékek ingadozása a Nap teljes sugárzási spektrumában a különböző műholdas platformok által megfigyelve, 1978 novembere óta. Alsó panel: A napfoltszámok alakulása ugyanebben az időszakban a napfoltciklusban. (Forrás: Fröhlich, 2010) Változások magában az éghajlatban Az utóbbi száz évben a felszín közelében a levegő hőmérséklete 0,8 Celsius-fokkal emelkedett. Az újabb vizsgálatok során a felszíni változásokkal összhangban álló, egyértelmű melegedést a troposzféra alsó és középső szintjein is sikerült kimutatni. Ez azért lényeges, mert a két megelőző IPCC Jelentés szerint ez az összefüggés nem állt fenn, s ez megkérdőjelezte a felszíni melegedés valós, főképp globális (a városi hőszigethatástól elválasztható) voltát. A változást mikrohullámú szondázással sikerült kimutatni. A műholdas mikrohullámú sugárzás viszonylag vastag rétegek hőmérsékletét tudja megbecsülni annak alapján, hogy megméri a mikrohullámú emissziót (radianciát), amit az oxigén molekulák bocsátanak ki a 60 GHz közelében elhelyezkedő, bonyolult emissziós vonalaik szerint, saját termikus állapotaiktól függő mértékben. E vonalakat megfelelően kombinálva, különböző légköri rétegek hőmérsékleti viszonyai (még kedvezőbben és egyértelműbben, azok változása) jellemezhetők (13.2 ábra). Az ezen az ábrán látható súlyfüggvények alapján készültek a 13.3 ábra egyes görbéi. 86

91 3.2 ábra. A mikrohullámú szondázás súlyfüggvényei, melyek megmutatják, hogy a vertikális légoszlop egyes szintjeinek hőmérséklete milyen mértékben járul hozzá a két legfontosabb csatornán, és ezek kombinációjával származtatott, műholdas átlaghőmérsékletekhez. A jobb oldali ábra-rész sematikusan mutatja, hogy a tropopauza (a magassággal csökkenő hőmérsékletű, ún. troposzféra teteje) magassága a trópusokon csaknem kétszerese a sarkvidéki értékeknek. Jobbról a második és harmadik görbe a T4 (alsó sztratoszféra) és a T2 csatornák eredeti súlyfüggvényei. A jobbról ezután következő két profil az e két csatornából kombinált középés felső troposzféra illetve az alsó troposzféra más csatornákra is támaszkodó súlyfüggvényei. (IPCC 2007, Fig. 3.16). Tekintsünk ezután a 13.3 ábrára, amely a légkör különböző rétegeiben mutatja be a hőmérséklet változásait 1950-es évek végétől napjainkig. Az 1978 előtti évek természetesen még nem a MSU adataiból készültek, hanem a nagy pontosságú, ún. reanalízis eredményei. (A reanalízis lényege, hogy nemcsak statisztikus kapcsolatokat, de utólagos modellezéssel a fizikai egyenleteknek való megfelelést is biztosítani tudják az egyes légköri változók között.) Az ábrán szereplő rövidítések a különböző analízis-központokra illetve a szerzőkre utalnak. Számunkra elegendő azt tudni, hogy a különféle analízisek egymással jól egyeznek. Felülről lefelé haladva a 13.3 ábrán, először az tűnik szembe, hogy a sztratoszféra hőmérséklete a várakozással ellentétben csökken. Ám, ha belegondolunk, hogy az üvegházgázok szaporodásával a sztratoszférába kevesebb hosszúhullámú energia jut, mint korábban, akkor érthető a hőmérséklet csökkenése. (Ehhez a folyamathoz az is hozzájárul, hogy a felszíni melegedéssel kicsit magasabbra kerül a tropopauza is, ugyanúgy, ahogy például nyáron is 1-2 km-rel magasabban ér véget a függőleges hőmérsékletcsökkenés, mint télen.) 1 87

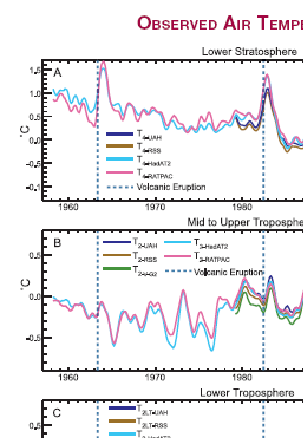

92 felső és az alsó troposzféra és a felszín közeli rétegek hőmérséklete egyértelmű párhuzamot mutat. Ez azért fontos, mert így kizárható, hogy a felszín közelében megfigyelt melegedést pusztán a hőmérsékletmérés valamilyen hibája pl. az állomások városi jellege okozná ábra A levegő hőmérsékletének változásai az 1950-es évek végétől 2005-ig különböző magasságokban és különböző adatforrások alapján. A) Az alsó sztratoszférában a hőmérséklet csökken, mert az erősödő üvegházhatás gátolja a felszínről és a felhőkről kiinduló hosszúhullámú sugárzás eljutását ebbe a magasságba. Kivétel ez alól a három nagy vulkánkitörés időszaka (l. a szaggatott vonalak, illetve nevek a legalsó vízszintes tengelyen), amikor az alsó sztratoszféra szulfát-tartalmának ugrásszerű növekedése a beérkező napenergia számottevő részét visszatartja a légkör alsóbb rétegeikben. A további ábrákon a hőmérséklet emelkedő tendenciát, ezen belül egymással szinkronban levő, évközi ingadozást mutat, mind a közép- és felső troposzférában (B), mind az alsó troposzférában (C), mind a felszíntől 2 méterre történő, hagyományos mérések szerint. Valamennyi érték az közötti időszak átlagától vett eltérés, hét havi mozgó átlagolással simítva. (IPCC, 2007: 3.17 ábra.) A melegedés tényét a léghőmérséklet mellett, több más geofizikai jellemző alakulásával is igazolni lehet. Ilyen változó a tengerszint emelkedése (13.4 ábra), amelynek műholdas megfigyelései a TOPEX/Poseidon és a Jason műholdas megfigyelési programok magasságmérésein alapulnak. Ezek 1993 óta 10 napos átlagokban közreadják a 66. déli és ugyanilyen északi szélességek közé eső területek tengerszint-magassági értékeit. E mikrohullámú méréseken alapuló, tíznapos átlagok pontossága 5 mm. A megfigyelések feldolgozása szerint, az 1993 és 2003 közötti időszak átlagos tengerszint emelkedése 3,1±0.7 mm/év. Ennek a jelentős hányada a déli féltekén alakul ki, ahol a tengerparti vízszintmérés lehetősége még inkább korlátozott. A 88

93 13.4 ábra a) Az óceán szintjének változásai földi átlagban a műholdas magasságmérés kezdetétől (1993. január) 2005 októberéig. A pontok az 1993-tól 2001 júliusig terjedő időszak átlagától vett eltérést mutatják mm egységben, 2002-ig a TOPEX/Poseidon, ezt követően a Jason holdak adatai alapján. A folytonos görbe 60 napos simításnak felel meg. (IPCC 2007: 5.14 ábra.) A tengeri jég kiterjedése az északi félgömbön (b) és a déli félgömbön (c) 1979 és 2005 között. A pontok az egyes évek átlagos jég-kiterjedését, a simítás pedig az évtizedes változást érzékelteti. Az északi félgömbön a jégtakaró csökkenésének lineáris trendje 33±7 ezer km2/évtized, azaz -2,7 %/évtized nagyságú és szignifikáns. Ugyanakkor a déli félgömb +6±9 ezer km2/évtized értékű kiterjedés-növekedése nem szignifikáns. (IPCC 2007: 4.8 és 4.9 ábra) Arra nézve pedig, hogy nem csak ilyen rövid időre igaz a tengerszint emelkedése, további illusztráció nélkül hivatkozunk az IPCC évi Jelentése hagyományos méréseken alapuló megállapításaira, amelyeket a magyar nyelvre is leordított, Döntéshozói Összefoglaló is tartalmaz (IPCC-DÖ, 2007). Ennek értelmében, a melegedés, a szárazföldi jég egy részének olvadásával együtt, már eddig is 17 centiméterrel emelte a tengerek szintjét. E változások szintén alátámasztják, hogy a globális melegedés már több évtizeddel ezelőtt megkezdődött. A 13.4 ábra két további részének tanúsága szerint, az északi félgömbön a tengeri jég kiterjedése egyértelműen csökkent az utóbbi évtizedekben, a globális melegedéssel párhuzamosan. Ez a változás szemmel látható és statisztikailag szignifikáns, viszont a déli félgömbön a tengeri jégtakaró kiterjedése nem csökken. Ennek valószínű magyarázata az, hogy egyrészt az Antarktisz, mint fagypont alatti, hideg pólus jelenléte nem engedi meg a tengeri jégtakaró egyértelmű visszahúzódását, másrészt a melegedéssel párhuzamosan a térségben növekvő csapadék növeli a jégtakaró vastagságát, ami így nehezebben olvad meg. (Az utóbbi években felmerült a) 89

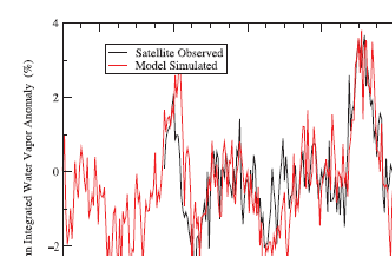

94 annak a lehetősége is, hogy az időszakos ózonlyuk erősödése a korábbi évtizedekben fokozta a meridionális hőmérséklet-különbségeket, s ez erőteljesebb hidegfront aktivitást kiváltva gátolta, hogy a déli magas szélességek is felmelegedjenek.) A modellekben reprodukált éghajlat tesztelése A légkör, a szárazföldek, az óceánok, a bioszféra és a szilárd víz, azaz krioszféra alkotta, ún. éghajlati rendszer egyike a legbonyolultabb, nem lineáris rendszereknek. A rendszer fontos méretskálái térben a felhőfizikai folyamatok milliméteres léptékétől az Egyenlítő hosszáig; időben a másodpercnyi élettartamú mikroturbulenciától a sok száz éves óceáni vízkörzésig tartanak. Nem meglepő, hogy mindezt ma még egyetlen modell sem képes figyelembe venni. Emiatt nagy jelentőségűek azok a vizsgálatok, amelyek a klímamodelleket tesztelik. A teszt egyszerűbb kérdése annak megállapítása, hogy a modellekben a jelenlegi feltételek mellett szimulált mezők megfelelnek-e a valóságnak. E kérdés egyik pozitív példáját mutatjuk be a 13.5 ábrán, amely szerint a légkör vízgőztartalmának változásait jól visszaadja a kérdéses modell, amit a valósághoz csak a tengerfelszín hőmérsékletén, mint alsó határfeltételen keresztül igazítottak. Ennek a példának az a jelentősége is megvan, hogy szemléletesen cáfolja azon feltételezéseket, amelyek szerint az üvegházhatású gázok légköri mennyiségének a növekedése nem vezethet jelentős felmelegedéshez, mert a melegedéssel párhuzamosan csökken a légkör vízgőztartalma. Az ábra tanúsága szerint a melegedés és a vízgőztartalom egy irányban változott! 3.5 ábra Az óceánok feletti vertikális légoszlop földi átlagos vízgőz-tartalma az évek átlagának százalékában a princetoni Geofizikai Folyadékok Laboratóriuma (GFDL) általános légkörzési modelljének szimulációja (szürke) és az SSM/I műhold megfigyelései (fekete) alapján. A modellt alsó határfeltételként az óceánok tényleges megfigyelt hőmérsékleti mezői-, minden másban pedig a külső éghajlati kényszerek vezérelték. A modell tehát meglehetősen jól visszaadja mind a vízgőztartalomnak a melegedéssel összefüggő lassú emelkedését, mind az El-Nino/La-Nina jelenség-párral összefüggő, évközi ingadozást. (IPCC 2007: 9.17 ábra.) Az éghajlati modellek kevésbé sikeres szimulációjára is mutatunk példát (13.6 ábra). Ezen megfigyelhető, hogy a tényleges hóhatár az Eurázsiai kontinens nyugati felén erősebben, a keleti felén kevésbé terjed ki, mint a modellek mediánja szerint. A klímamodellek tehát mind az óceánok, mind a kontinensek termikus sajátosságait túlértékelik a hótakaró szempontjából. 1 90

95 13.6. ábra A hótakaró havi átlagos kiterjedése az északi féltekén a tél (dec.-feb.) átlagában 1966 és 2000 között, a NOAA/NESDIS térképei illetve 17 különböző kapcsolt óceán légkör általános cirkulációs modell szerint. Az átlagos kiterjedtség 25,2 millió km2. Látható, hogy a modellek szerinti kiterjedés mediánja és a tényleges megfigyelt érték talán éppen Európában tér el leginkább egymástól. (IPCC, 2001, 9.11 ábra nyomán) A klímamodellek érzékenységének tesztelése A klímamodellezés végső célja, hogy olyan eszközhöz jussunk, amellyel esélyünk van megbecsülni, hogy miként alakul a jövő éghajlata, ha a légkör összetétele és más külső kényszerek módosulnak. Az ilyen előrejelzések egyik bizonytalansági tényezője a külső tényezők várható változása, amit a világ népessége, az energiaszerkezet alakulása, a régiók közötti fejlődési ütem különbségei, stb. befolyásol. A másik bizonytalansági forrás viszont az, hogy milyen pontosan tudjuk szimulálni az éghajlati rendszer érzékenységét, vagyis a külső tényezők adott megváltozása esetén várható hőmérsékletváltozást. Amíg az első bizonytalansági forrást még megbecsülni sem nagyon tudjuk, addig az éghajlat érzékenységének helyességét bizonyos részfolyamatok tesztelésén keresztül meg tudjuk ítélni. E részfolyamatok az ún. éghajlati visszacsatolások, amelyek az éghajlat módosulása esetén maguk is változnak, ezáltal visszahatnak a klímaváltozás mértékére. A 13.7 ábrán két ilyen visszacsatolás tesztelését mutatjuk be. A felszínről kiinduló hosszúhullámú (4 mkm-nél nagyobb hullámhosszú) sugárzást derült időben leginkább a légkör vízgőztartalma befolyásolja. Minél több a vízgőz a levegőben, annál nagyobb hányadát tudja elnyelni az elsődlegesen a felszínről érkező hosszúhullámú kisugárzásnak, vagyis annál kevesebb tud eltávozni a világűr elé. (Tudományos értelemben a vízgőz maga is üvegházgáz, amely a légkör természetes üvegházhatásának jóval több, mint a felét okozza. Mivel azonban a vízgőz változékonyságát (s a 12.5 ábrán is látható, lassú változásait) elsősorban a légkör saját folyamatai okozzák, környezetvédelmi értelemben a vízgőz nem soroljuk az üvegházgázok közé). A 12.7 ábra felső része és ábraaláírása értelmében a kérdéses modell túl erősnek becsli a vízgőztartalom hatását a kisugárzásra, vagyis a modell a kelleténél gyengébbnek szimulálja az éghajlati rendszert stabilizáló, legfontosabb negatív visszacsatolást. Ezzel szemben, a rövidhullámú mérleget (a felhőzet bonyolult, nem ismert előjelű visszacsatolásra vezető folyamatai mellett) leginkább befolyásoló, pozitív visszacsatolás a hó- és jégtakaró változásaival függ össze. Minél nagyobb mértékű a melegedés, annál nagyobb területen olvad el a krioszféra e komponense, vagyis annál nagyobb területen lép alacsony albedó érték a hó és a jég magas fényvisszaverő tulajdonsága helyére. Mivel az új felszín így több energiát tud elnyelni, s a légkör melegítésére fordítani, ez tovább erősíti a melegedést. 91

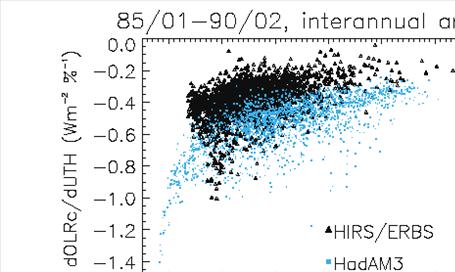

96 1 3.7 ábra A (felhőmentes) hosszúhullámú mérleg (a) (Allan, et al. 2004: Fig. 2) és a rövidhullámú mérleg (b) (IPCC, 2007: Fig. 8.16) legfontosabb komponenseinek modellbecslése. A első ábrán a trópusi térségben, derült égbolt mellett számított, hosszúhullámú komponens a brit Hadley Center HadAM3 klímamodellje esetében azt mutatja ki, hogy a szimulált kisugárzás túl erősen csökken a felső troposzféra vízgőztartalmának növekedésének hatására. Vagyis, a modell (amely a 12.3 ábra tanúsága szerint különben jól szimulálja a vízgőztartalom változásait), az ERBS és a HIRS műholdak adataiból számítottnál erősebbnek szimulálja a kisugárzás csökkenését. Ez a hiba az éghajlat érzékenységének-, s emiatt a jövőben várható klímaváltozás mértékének túlbecslését okozza. Az alsó ábrán a rövidhullámú mérleg függését a felszín-albedótól 17 különböző általános cirkulációs klímamodellre külön-külön láthatjuk. A függőleges tengelyen az egységnyi globális hőmérséklet-emelkedés nyomán bekövetkező albedócsökkenés látható, mint a 20. és a 22. század szimulált éghajlatai közötti eltérések egyike. A vízszintes tengelyen ugyanezen modellek májusi és áprilisi, északi félgömbi albedó- és hőmérsékleti értékeiből képzett hányadosok szerepelnek. Az évszakos menet szerinti albedó-érzékenységet az ISCCP felhő-klimatológiai projekt és az ERA-40 légköri analízis projektek adatmezői alapján is meg lehet becsülni. Látható, hogy a modellek nagy szórással, sőt a többségükben az empirikus becslésnél gyengébbnek mutatják ezt a visszacsatolást. Ez a hiba viszont az éghajlat érzékenységének a valóságosnál kisebb értékére vezet Éghajlati célból is végzett egyéb műholdas megfigyelések 92

Távérzékelés, a jöv ígéretes eszköze

Távérzékelés, a jöv ígéretes eszköze Távérzékelés, a jöv ígéretes eszköze Ritvayné Szomolányi Mária Frombach Gabriella VITUKI CONSULT Zrt. A távérzékelés segítségével: különböz6 magasságból, tetsz6leges id6ben és a kívánt hullámhossz tartományokban

Részletesebben

A távérzékelés és fizikai alapjai 4. Technikai alapok

A távérzékelés és fizikai alapjai 4. Technikai alapok A távérzékelés és fizikai alapjai 4. Technikai alapok Csornai Gábor László István Budapest Főváros Kormányhivatala Mezőgazdasági Távérzékelési és Helyszíni Ellenőrzési Osztály Az előadás 2011-es átdolgozott

Részletesebben

A légköri sugárzás. Sugárzási törvények, légköri veszteségek, energiaháztartás

A légköri sugárzás. Sugárzási törvények, légköri veszteségek, energiaháztartás A légköri sugárzás Sugárzási törvények, légköri veszteségek, energiaháztartás Sugárzási törvények I. 0. Minden T>0 K hőmérsékletű test sugároz 1. Planck törvény: minden testre megadható egy hőmérséklettől

Részletesebben

Térinformatika és Geoinformatika

Térinformatika és Geoinformatika Távérzékelés 1 Térinformatika és Geoinformatika 2 A térinformatika az informatika azon része, amely térbeli adatokat, térbeli információkat dolgoz fel A geoinformatika az informatika azon része, amely

Részletesebben

DRÓNOK HASZNÁLATA A MEZŐGAZDASÁGBAN

DRÓNOK HASZNÁLATA A MEZŐGAZDASÁGBAN DRÓNOK HASZNÁLATA A MEZŐGAZDASÁGBAN KÖRÖSPARTI JÁNOS NAIK Öntözési és Vízgazdálkodási Önálló Kutatási Osztály (ÖVKI) Szaktanári továbbképzés Szarvas, 2017. december 7. A drónok használata egyre elterjedtebb

Részletesebben

Sugárzásos hőtranszport

Sugárzásos hőtranszport Sugárzásos hőtranszport Minden test bocsát ki sugárzást. Ennek hullámhossz szerinti megoszlása a felület hőmérsékletétől függ (spektrum, spektrális eloszlás). Jelen esetben kérdés a Nap és a földi felszínek

Részletesebben

INFORMATIKA ÁGAZATI ALKALMAZÁSAI. Az Agrármérnöki MSc szak tananyagfejlesztése TÁMOP-4.1.2-08/1/A-2009-0010

INFORMATIKA ÁGAZATI ALKALMAZÁSAI. Az Agrármérnöki MSc szak tananyagfejlesztése TÁMOP-4.1.2-08/1/A-2009-0010 INFORMATIKA ÁGAZATI ALKALMAZÁSAI Az Agrármérnöki MSc szak tananyagfejlesztése TÁMOP-4.1.2-08/1/A-2009-0010 9. Távérzékelési adatok alkalmazása Érzékelők Hullámhossz tartományok Visszaverődés Infra felvételek,

Részletesebben

Fotogrammetria és távérzékelés A képi tartalomban rejlő információgazdagság Dr. Jancsó Tamás Nyugat-magyarországi Egyetem, Geoinformatikai Kar MFTTT rendezvény 2012. Április 18. Székesfehérvár Tartalom

Részletesebben

TÉRINFORMATIKA II. Dr. Kulcsár Balázs egyetemi docens. Debreceni Egyetem Műszaki Kar Műszaki Alaptárgyi Tanszék

TÉRINFORMATIKA II. Dr. Kulcsár Balázs egyetemi docens. Debreceni Egyetem Műszaki Kar Műszaki Alaptárgyi Tanszék TÉRINFORMATIKA II. Dr. Kulcsár Balázs egyetemi docens Debreceni Egyetem Műszaki Kar Műszaki Alaptárgyi Tanszék ELSŐDLEGES ADATNYERÉSI ELJÁRÁSOK 2. Inerciális rendszerek Távérzékelés Rádiótelefonok Mobil

Részletesebben

Távérzékelés. Modern Technológiai eszközök a vadgazdálkodásban

Távérzékelés. Modern Technológiai eszközök a vadgazdálkodásban Távérzékelés Modern Technológiai eszközök a vadgazdálkodásban A távérzékelés Azon technikák összessége, amelyek segítségével információt szerezhetünk a megfigyelés tárgyáról anélkül, hogy azzal közvetlen

Részletesebben

A távérzékelés és fizikai alapjai 3. Fizikai alapok

A távérzékelés és fizikai alapjai 3. Fizikai alapok A távérzékelés és fizikai alapjai 3. Fizikai alapok Csornai Gábor László István Budapest Főváros Kormányhivatala Mezőgazdasági Távérzékelési és Helyszíni Ellenőrzési Osztály Az előadás 2011-es átdolgozott

Részletesebben

1.1 Emisszió, reflexió, transzmisszió

1.1 Emisszió, reflexió, transzmisszió 1.1 Emisszió, reflexió, transzmisszió A hőkamera által észlelt hosszú hullámú sugárzás - amit a hőkamera a látómezejében érzékel - a felület emissziójának, reflexiójának és transzmissziójának függvénye.

Részletesebben
