1 GTA 600 Professional de Originalbetriebsanleitung en Original instructions fr Notice originale es Manual original pt Manual original it Istruzioni originali nl Oorspronkelijke gebruiksaanwijzing da Original brugsanvisning sv Bruksanvisning i original no Original driftsinstruks fi Alkuperäiset ohjeet el Πρωτότυπο οδηγιών χρήσης tr Orijinal işletme talimat pl Instrukcja oryginalna cs Původní návod k používání sk Pôvodný návod na použitie hu Eredeti használati utasítás ru Оригинальное руководство по эксплуатации uk Оригінальна інструкція з експлуатації ro Instrucţiuni originale bg Оригинална инструкция sr Originalno uputstvo za rad sl Izvirna navodila hr Originalne upute za rad et Algupärane kasutusjuhend lv Instrukcijas oriģinālvalodā lt Originali instrukcija ar fa

2 3 3 4 GTA 600 Professional

3 4 A A X94 (3..) Bosch Power Tools

4 5 GTS 0 J Professional B B B3 6 7 C C C3

5 Magyar 55 hu Biztonsági előírások Általános biztonsági előírások Olvassa el a munkaasztalhoz vagy az arra felszerelésre kerülő elektromos kéziszerszámhoz mellékelt valamennyi figyelmeztető megjegyzést és előírást. A biztonsági előírások és utasítások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Biztonsági előírások a munkaasztalok számára Húzza ki a csatlakozó dugót a dugaszolóaljzatból, és/vagy vegye ki az akkumulátort az elektromos kéziszerszámból, mielőtt az elektromos kéziszerszámon beállítási munkákat végez, vagy tartozékokat cserél. Az elektromos kéziszerszámok akaratlan elindítása baleseteket okozhat. Szerelje teljesen és helyesen össze a munkaasztalt, mielőtt felszerelné rá az elektromos kéziszerszámot. A munkaasztal helyes összeszerelése igen fontos, hogy elkerülje az összedőlési veszélyt. Biztonságosan rögzítse az elektromos kéziszerszámot a fúróállványra, mielőtt használatba venné. Ha az elektromos kéziszerszám elcsúszik a munkaasztalon, ez ahhoz vezethet, hogy a kezelő elveszíti az uralmát az elektromos kéziszerszám felett. A munkaasztalt egy szilárd, sík és vízszintes felületen rögzítse. Ha a munkaasztal elcsúszhat, vagy billeghet, a munkadarabot nem lehet egyenletesen és biztonságosan vezetni. Ne terhelje túl a munkaasztalt és ne használja azt sem létraként, sem állványként. A munkaasztal túlterhelése, vagy a munkaasztalra való felállás ahhoz vezethet, hogy a munkaasztal súlypontja magasabbra kerül és a munkaasztal felbillen. Ne erőltesse a munkadarabot a fűrészlapba. Ha az elektromos kéziszerszám használata közben a kezelő túl erős nyomást alkalmaz, a munkaasztal felbillenhet. Ügyeljen arra, hogy a munka során minden csavar és minden összekötő elem szorosan meg legyen húzva. Laza összeköttetések instabilitásokhoz és pontatlan fűrészelési folyamatokhoz vezethetnek. Gondoskodjon arról, hogy a hosszú vagy nehéz munkadarabok ne tudják kibillenteni a munkaasztalt az egyensúlyi helyzetéből. A hosszú és nehéz munkadarabok szabad végét alá kell támasztani. Ne tegye az ujjait a munkaasztal összetolásakor vagy széthúzásakor a csuklók közelébe. Ellenkező esetben becsípheti az ujjait. Jelképes ábrák A következő szimbólumoknak komoly jelentőségük lehet az Ön munkaasztalának használata során. Jegyezze meg ezeket a szimbólumokat és jelentésüket. A szimbólumok helyes interpretálása segítségére lehet a munkaasztal jobb és biztonságosabb használatában. Jel Magyarázat A munkaasztal maximális teherbírása (elektromos kéziszerszám + megmunkálásra kerülő munkadarab) 60 kg.

6 56 Magyar A termék és alkalmazási lehetőségei leírása Rendeltetésszerű használat A munkaasztal a következő, Bosch gyártmányú, rögzített helyzetben üzemeltethető fűrészek felfogására szolgál (Állapot 0.0): GTS0JProfessional 360M305.. A munkaasztal az elektromos kéziszerszámmal együtt lapok és profilok hosszának lerövidítésére szolgál. Az ábrázolásra kerülő komponensek A készülék ábrázolásra kerülő komponenseinek sorszámozása a munkaasztalnak az ábraoldalakon található képére vonatkozik. Kengyelzár Tartó kapocs 3 Alapkeret 4 Munkaasztal láb 5 Rögzítőkészlet: 6 Házkeret (GTS 0 J Professional) 7 Rögzítőpánt (GTS 0 J Professional) A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban valamennyi tartozék megtalálható. Műszaki adatok Munkaasztal GTA 600 Professional Cikkszám 3 60 M 00 Az alapkeret méretei mm 450 x 50 Munkaasztal magassága mm 60 max. teherbírás (elektromos kéziszerszám + megmunkálásra kerülő munkadarab) kg 60 Súly, kb. kg 6,3 Összeszerelés Szállítmány tartalma Ezzel kapcsolatban lásd a Kezelési Utasítás elején a szállítmány tartalmának leírását. A munkaasztal összeszerelése előtt ellenőrizze, hogy az asztallal együtt az alábbiakban felsorolt valamennyi alkatrész is kiszállításra került-e: Alapkeret 3 Munkaasztal lábak 4 (4 darab) Rögzítőkészlet 5, a következőkből áll: M8 x 45 csillagfejű csavar (4 darab), M8 rögzítőanya (4 darab) A szállítmány tartalmán felül szükséges szerszámok: Kereszthornyos csavarhúzó Csavarkulcs (3 mm) A munkaasztal összeszerelése (lásd az A A ábrát) Óvatosan vegye ki a fűrésszel szállított valamennyi alkatrészt a csomagból. Távolítsa el valamennyi csomagolóanyagot. Oldja ki a kengyelzárat és húzza szét a 3 alapkeretet. Dugja bele annyira a munkaasztal 4 lábait a 3 alapkeret négyszögletű csöveibe, hogy a szerelőfuratok egybeessenek. A munkaasztal lábainak ekkor kifelé kell mutatniuk. Csavarozza hozzá a 5 rögzítőkészlet csavarjaival és anyáival a munkaasztal lábait az alapkerethez X94 (3..) Bosch Power Tools

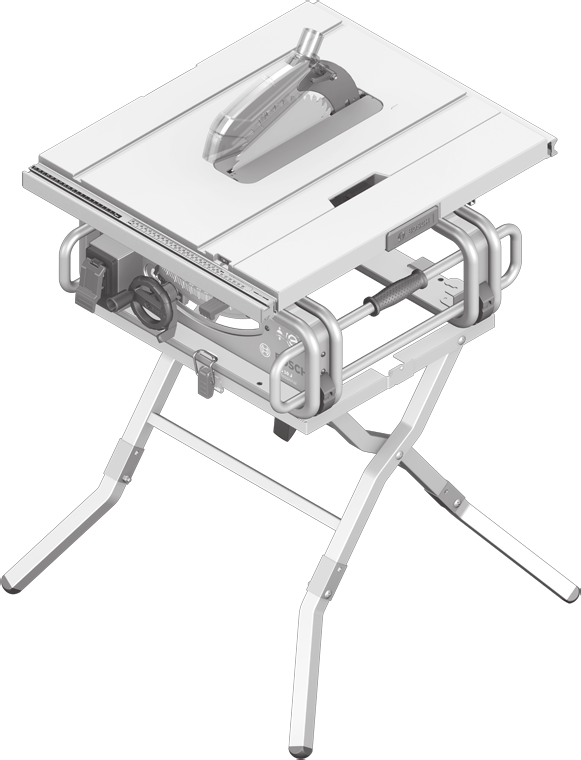

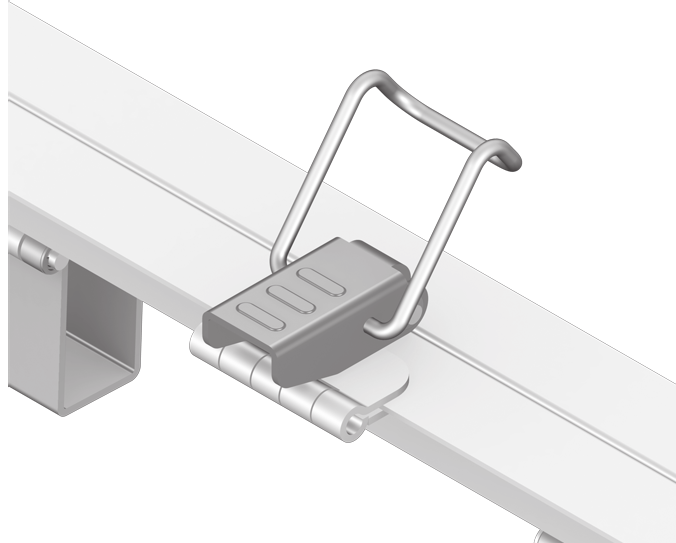

7 Magyar 57 Az elektromos kéziszerszám rögzítése (lásd a B B3 ábrát) Hajtsa fel mindkét tartókapcsot. Teljesen tolja be az elektromos kéziszerszám 6 hátsó házkeretét a tartókapcsok alá. Helyezze az elektromos szerszámot az alapkeret közepére. Akassza fel a kengyelzár kengyelét a 7 rögzítőpánt fölé és az elektromos kéziszerszám rögzítéséhez hajtsa le a kengyelzár karját. Üzemeltetés Munkavégzési tanácsok Ne terhelje túl a munkaasztalt. Mindig vegye figyelembe a munkaasztal maximális teherbírását. Mindig tartsa jól fogva a munkadarabot, főleg a hosszabb, nehezebb részt. A munkadarab átvágása után a súlypont annyira hátrányos módon is eltolódhat, hogy a munkaasztal felbillenhet. Szállítás (lásd a C C3 ábrát) A munkaasztal összehajtásakor vagy szétnyitásakor az elektromos kéziszerszámnak nem szabad felszerelve lennie a munkaasztalra. A munkaasztalt a szállításhoz össze lehet hajtani. Távolítsa el az elektromos kéziszerszámot. Hajtsa le mindkét tartókapcsot. Hajtsa össze a munkaasztalt. Akassza fel a kengyelzár kengyelét a 3 alapkeret másik oldala fölé és a rögzítéshez hajtsa le a kengyelzár karját. Karbantartás és szerviz Karbantartás és tisztítás Ha a munkaasztal a gondos gyártási és ellenőrzési eljárás ellenére egyszer mégis meghibásodna, akkor a javítással csak Bosch elektromos kéziszerszám-műhely ügyfélszolgálatát szabad megbízni. Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg a munkaasztal típustábláján található 0-jegyű rendelési számot. Vevőszolgálat és tanácsadás A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A tartalékalkatrészekkel kapcsolatos robbantott ábrák és egyéb információ a következő címen találhatók: A Bosch Vevőszolgálat szívesen segít Önnek, ha a termékek és tartozékok vásárlásával, alkalmazásával és beállításával kapcsolatos kérdései vannak. Magyarország Robert Bosch Kft. 03 Budapest Gyömrői út. 0. Tel.: +36 (0) Fax: +36 (0) Eltávolítás A munkaasztalt, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni. A változtatások joga fenntartva.
