1 Analóg és digitális rendszerek tervezése programozható mikroáramkörökkel Elektronikai alkatrészek Takács Gábor

2 Az alkatrészek Passzív elektronikai elemek Ellenállások Kondenzátorok Induktivitások Transzformátorok

3 Az alkatrészek Aktív elemek Diódák különböző típusai Zenerek, LED-ek, kijelzők, négyrétegű dióda, schottky diódahidak Kis és nagy teljesítményű diszkrét tranzisztorok Egyéb teljesítmény-félvezetők: Tirisztor, triac, PowerMOSFET Relék, optocsatolók Integrált áramkörök különböző megjelenési formában

4 Az alkatrészek Mechanikai elemek: Kapcsolók és nyomógombok Csatlakozók Biztosítékok

5 Az ellenállások legfontosabb paraméterei ÉRTÉK Teljesítmény Pontosság, tűrés Alapanyag Zaj Hőmérsékleti együttható Parazita induktivitás Kivitel (furatszerelt, felületszerelt)

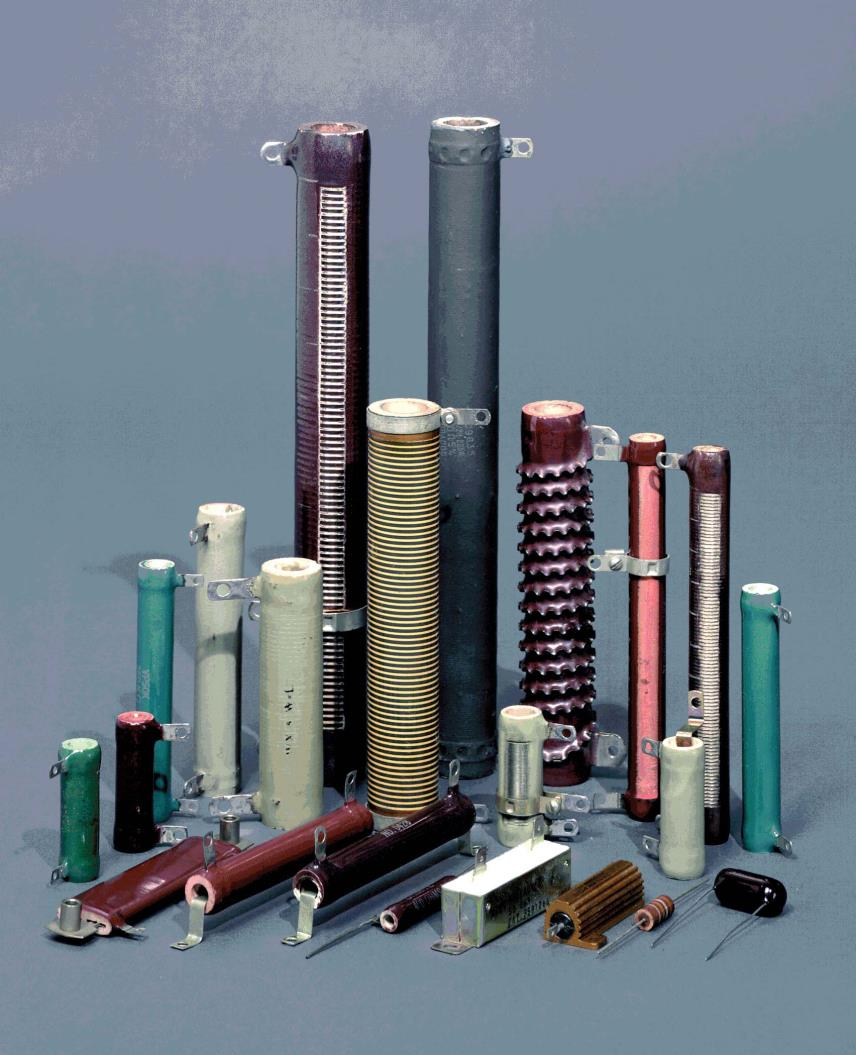

6 Régi típusú ellenállások Kezdetben kerámiacsőre tekercselt ellenálláshuzalból készítettek forrfüles ellenállásokat.

7 Régi típusú ellenállások Ezek viszonylag nagy teljesítményűek, de ma már korszerűtlennek számító, nagy soros induktivitású és nehezen szerelhető ellenállások voltak. Ma is találkozhatunk velük: pl. régi, elektroncsöves rádiókészülékekben.

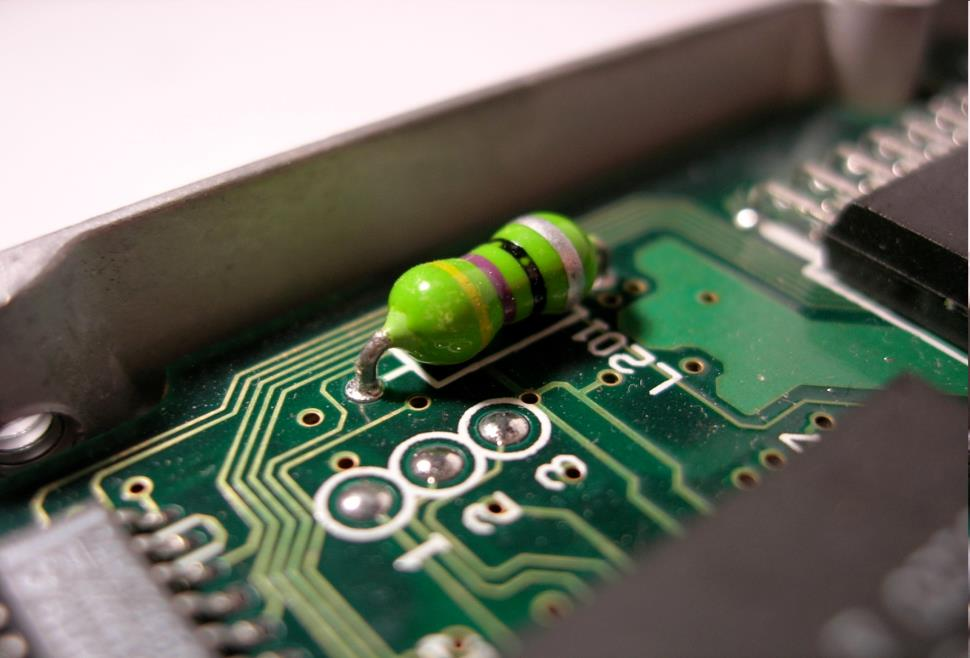

8 Furatszerelhető ellenállások A nyomtatott áramköri szerelési technológia megjelenése okozta a furatszerelhető alkatrészek elterjedését. Az ellenállás értékét kezdetben felirattal, majd színkóddal jelölték. Kivezető huzalokkal ellátott ellenállás

9 Ellenállás színkódok A felirattal ellentétben a színkód bármilyen pozícióban beültetve látszik

10 4 és 5-sávos ellenállás színkódok

11 A felületszerelhető ellenállások A furatba való ültetésnél egyszerűbb, olcsóbb és helytakarékosabb technológia a felületszerelés. Ebben a technológiában az alkatrész tokján lévő forraszfelületek vagy kis tappancsok szolgálnak az elektromos bekötésre és az alkatrész mechanikai rögzítésére is. A hordozón (PCB) furat nélküli pad-ekre ültetjük az alkatrészt.

12 SMD ellenállások feliratai R = számérték szorzó Pl.: 222 >> Ω A következő méretű chip-ellenállások a legelterjedtebbek: Méret: 0201, 0402, 0603, 0805, 1206, 1210, 2010, 2512, 3616, 4022 Teljesítmény kb.: 0402(1/16W), 0603(1/10W), 0805(1/8W), 1206(1/4W), 1210(1/3W), 2010(3/4W), 2512(1W), 3616(2W), 4022(3W) Tolerancia: 0.1%, 0.5%, 1%, 5% Termikus együttható: 25ppm 50ppm 100ppm

13 Hálóellenállások

14 Potenciométerek Lineáris (általános célra) Logaritmikus (hangerőszabályozáshoz) sztereo-potméter Kiviteli forma: Csavarógombos Trimmer Teljesítményük: általában kicsi! Nagyobb teljesítményű: huzalpotméter (L=?)

15 Potenciométerek Helipot Normál fémházas potméter Sztereo Trimmerek

16 Termisztorok Pozitív (PTC), vagy negatív (NTC) termikus együtthatójú ellenállások Felületszerelhető termisztorok Furatszerelhető termisztorok

17 Speciális ellenállások Speciális ellenállás az ún. fuse resistor vagy fusible resistor, melyet túláramvédelemre használunk Korszerű, felületszerelhető fuse resistorok illetve a 0 ohmos jumper resistor.

18 A kondenzátorok legfontosabb paraméterei ÉRTÉK (névleges kapacitás) Névleges feszültség Pontosság, tűrés Alapanyag (diel., fegyv.) Veszteségi tényező Frekvenciatartomány Polarizált/nem polarizált Maximális váltakozó áram Maximális hőmérséklet Kivitel (furatszerelt, felületszerelt)

19 Az alkatrész paramétereinek fontossága Egy-egy alkatrész helyes alkalmazásához nem elég a névleges értékét ismerni! Fontos az adatlapban leírt egyéb paraméterek ismerete is!

20 A névleges kapacitás A (névleges) kapacitás (rated capacitance) alatt tk. a kondenzátor helyettesítő áramkörében szereplő ideális kapacitív elem (C) kapacitását értjük. Négyelemes helyettesítőkép kondenzátorokhoz

21 A parazita elemek Az átvezetési ellenálláson (R) kívül egy ESR indexszel ellátott ekvivalens soros ellenállást (Equivalent Series Resistance) is figyelembe kell vennünk. Négyelemes helyettesítőkép kondenzátorokhoz

22 A parazita elemek A konstrukciótól függően a kondenzátor fegyverzeteinek és kivezetéseinek kisebb vagy nagyobb soros parazita induktivitása (L) is van. Könnyen belátható, hogy a nagyfrekvenciás alkalmazhatóságot ez utóbbi két parazita elem határozza meg. Négyelemes helyettesítőkép kondenzátorokhoz

23 Valódi kondenzátor karakterisztikája Milyen frekvencián alkalmazható legjobban tápszűrésre ez a kondenzátor?

24 Kerámia kondenzátorok Nagyfrekvencián alkalmazhatók Viszonylag kis kapacitásúak (pf-nf) Nem polarizáltak Kis soros ellenállásúak Kis parazita induktivitásuk van (SMD!) Furat- és felületszerelt kivitelben is kaphatók Alkalmazási terület: Tápfeszültség nagyfrekvenciás szűrése

25 Kerámia kondenzátorok Kerámia tárcsa kondenzátorok C = számérték szorzó SMD Pl.: 223 >> pf

26 Elektrolit kondenzátorok Nagy kapacitásérték (tip. nf uF ) Kisfrekvenciásak (tipikusan hangfrekvencia) Polarizáltak Fontos a maximális működési hőmérséklet! Általában nagy a soros par. ellenállásuk Alkalmazási terület: Hangfrekvenciás átvitel (DC leválasztás) Energiatárolás (tápok pufferei, Low ESR!) Kisfrekvenciás szűrés

27 Elektrolit kondenzátorok

28 Tantál elektrolit kondenzátorok Értékük nf-tól néhány uf-ig Polarizáltak! Közepes frekvencián alkalmazhatók Tipikus alkalmazási terület: Energiaátalakítók pufferei Tápszűrő kondenzátorok

29 Elektrolit kondenzátorok bekötése

30 Fóliakondenzátorok Értékük a pf uf tartományban van Nem polarizáltak Közepes-nagyfrekvenciásak Kis veszteségűek! Viszonylag nagy méretűek Nagy feszültségre is készülnek Nagy váltakozó áramot elviselnek (pl. MKP) Alkalmazási területek: Jelfeldolgozás! Nagyfesz. szűrők, leválasztók, stb.

31 Fóliakondenzátorok

Modern fóliakondenzátorok Modern fóliakondenzátor esetében a kivezetések a feltekercselt test oldalának teljes felületén csatlakoznak a

32 Modern fóliakondenzátorok Modern fóliakondenzátor esetében a kivezetések a feltekercselt test oldalának teljes felületén csatlakoznak a fegyverzetet képviselő fém fóliához. Ez nemcsak kicsi soros induktivitást eredményez hanem a soros ellenállást (R ESR ) is nagy mértékben csökkenti.

33 Trimmer kondenzátorok Dielektrikumuk levegő, kerámia vagy műanyag Hangolásra használatosak, pl. rádiótechnikában Értékük néhány pf

34 Induktivitások, fojtók ÉRTÉK Pontosság, tűrés Soros ellenállás Maximális áram (telítődés?!) Frekvenciatartomány Maximális feszültség Maximális hőmérséklet Kivitel (furatszerelt, felületszerelt)

35 Induktivitások Kis méretű furatszerelhető induktivitások Festékkel passzivált axiális vagy radiális (régebbi) kivitelű szolenoidok Régebben színkódot használtak Kis L érték: nh A magjuk nem ferromágneses anyag

36 Induktivitások Kis méretű felületszerelhető induktivitások Kis öninduktivitás érték: nh mh A nagyobbak értékkódosak és ferrit magjuk van.

37 Fojtótekercsek A tekercs belseje általában ferritmaggal van kitöltve, ennek célja a nagyobb induktivitás elérése A vasanyag hátránya azonban, hogy veszteségforrás korlátozza a maximális frekvenciát nemlineáris telítődik (nagyobb fojtóknál számottevő a súly)

38 Fojtótekercsek Alkalmazási területek: Zavarszűrés Kapcsolóüzemű konverterek (tápegységek) LCszűrői Áramkorlátozó fojtók teljesítményelektronikában (pl. kompakt fénycsövek) A magok általában porkohászati úton előállított ferritek, újabban ún. beépített légréssel

39 Induktivitások Toroidok SMD chip induktivitások SMD Induktivitás

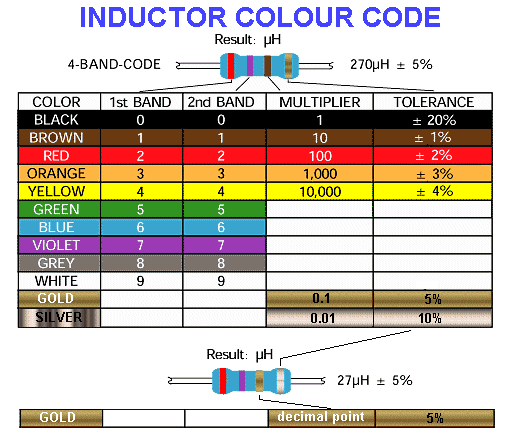

40 Induktivitás színkódok

41 Transzformátorok Energiaátviteli transzformátorok HF

42 Transzformátorok Jelátviteli transzformátorok Pl. ethernet illesztő impulzustranszformátora Fröccsöntött tokban elhelyezett impulzustranszformátorok

43 Diódák Graetz-hidak Mini MELF tok

44 LED-ek, kijelzők Furatszerelhető LED-ek LCD kijelző SMD LED szegmenses LED kijelző 1W-os power LED

45 Oszcillátorok, kvarcok MHz-es kvarc Kvarc oszcillátor: Kerámia rezonátorok:

46 Tranzisztorok SMD alkatrészek: SMD Codebook

47 Relék, optocsatolók Relé: Optocsatoló:

48 Integrált áramkörök Plasztik tokos integrált áramkörök:

49 Integrált áramkör DIP tokban DIP : Dual-In- Line Package

50 Integrált áramkörök BGA tokban A kivezetések száma akár 1500 is lehet! A bumpok távolsága az ún. fine pitch bga esetében csak 0.8 mm!

51 Integrált áramkörök PGA tokban Ha az IC-t cserélni is kell, PGA tokot használunk PGA = Pin Grid Array FC-PGA 370 foglalat PGA-BGA adapter ZIF-PGA socket (Zero Insertion Force)

52 Kapcsolók DIP kapcsolósor: SMD:

53 Kapcsolók Rotary switch - kiválasztókapcsoló

54 Csatlakozók, biztosítékok D-SUB 9 BNC: 3,5mm Jack dugó Biztosíték RCA: 3,5mm Jack aljzat Sorkapocs

55 Tüskesor, hüvelysor Jumper Tüskesor Hüvelysor NYÁK-ba ültethető sorkapocs:

56 Az alkatrészek összekötése forrasztással Egyszerű próbaáramkör kézi forrasztással

57 Az alkatrészek összekötése próbapanellel

58 Az alkatrészek összekötése PCB-vel PBA = Printed Board Assembly

59 ATMEL programozókábel készítése

60 Az áramkör oldali csatlakozó IDC-10-es csatlakozó: 1. GND (barna) 3. RESET (narancs) 5. SCK (zöld) 7. MISO (lila) 9. MOSI (fehér) 2. GND (piros) 4. LED (citroms.) 6. GND (kék) 8. GND (szürke) 10. GND (fekete)

61 A PC-oldali csatlakozó Típus: D-SUB 25 (apa) 1 n. c re 3 11-re 4-5 n. c. 6 (SCK) zöld 7 (MOSI) fehér 8 (LED) citromsárga 9 (RESET) narancs 10 (MISO) lila n. c (GND) fekete, szürke, kék, piros, barna

62 Köszönöm a figyelmet Milyen alkatrész van a képen???
