GSM-ALARM modul HASZNÁLATI ÚTMUTATÓ. Siemens C35, M35, C45, MT50 telefonhoz. Modul v4.3. Kommunikációs kábel a mobiltelefonhoz

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "GSM-ALARM modul HASZNÁLATI ÚTMUTATÓ. Siemens C35, M35, C45, MT50 telefonhoz. Modul v4.3. Kommunikációs kábel a mobiltelefonhoz"

Átírás

1 GSM-ALARM modul HASZNÁLATI ÚTMUTATÓ Siemens C35, M35, C45, MT50 telefonhoz Modul v4.3 Műszaki információ Tápfeszültség: Maximális áramfelvétel: Működési hőmérséklet: Méret: Tartozék: 12V DC (11-14V DC) 600mA 0-60 C 120x60mm Kommunikációs kábel a mobiltelefonhoz Bemenetek 8db zárásra vagy bontásra reagáló kontaktus bemenet. Alapértelmezésben záró kontaktus, de bemenetenként külön-külön beállítható bontó kontaktus is. A kontaktus feszültsége 12V, a hurok árama 10 ma. Zavaró hatásnak kitett bemeneti jelek esetén beállítható a bemeneti impulzus szükséges hossza. Kimenetek 3db egy-áramkörös váltó relé. Terhelhetősége: 12V / 5A A relék többféleképpen programozhatóak és táv-vezérelhetőek. GSM átviteli eszköz A működéshez nélkülözhetetlen eszköz egy mobiltelefon. A szükséges telefon típusa a modul dobozán illetve a vezérlőegység tetején van feltüntetve. Minden modulhoz csak a gyártó által megadott készülék típusok csatlakoztathatóak. Az összekapcsolt rendszerben a telefon minden igényét (akku töltés, kommunikáció) a modul látja el. Használt telefon vásárlása estén ajánlott az akkumulátor cseréje. Minden új akkumulátorral működő készüléket a gyártó előírása szerint formázni kell. Programozhatóság A GSM alarm modul felprogramozása a hozzákapcsolt mobiltelefonon keresztül, tehető meg. Az utasításokat a telefonkönyv név mezőjébe, az utasításokhoz tartozó paramétereket pedig a telefonkönyv szám mezőjébe kell beírni. Hasonló az eljárás mintha egy új telefonszámot regisztrálnánk. 1

2 A készülék funkcióinak rövid leírása A GSM-ALARM modult riasztórendszerek kiegészítő elemeként, vagy önálló riasztóként alkalmazhatjuk. A készülék a mobiltelefonos hálózaton keresztül képes a riasztás továbbítására. A modul rendelkezik 8 érzékelő bemenettel. Ezekre a bemenetekre köthetők az érzékelők, melyek a betörés, tűz, stb. eseményeket észlelik. Az érzékelők egy záró vagy nyitó kontaktussal jelzik az esemény bekövetkeztét a modul számára. A bemenet hatására a modul elindítja a riasztást és a hozzá csatlakoztatott mobiltelefon segítségével felhívja az előre megadott elefonszámokat és szirénázó hangjelzéssel jelzi a telefonon keresztül, hogy riasztás történt. További megadott telefonszámokra SMS üzeneteket küld, előre megadható szövegtartalommal. A modulon található még három relé mellyek alkalmasak egyrészt hiba esemény jelzésére (a 3. relé jelzi a GSM térerő ill. kapcsolat hibáját, ha más funkciót nem rendelünk ehhez a reléhez), másrészt külső áramkörök ki-bekapcsolására. Ez lehet pl. egy külső sziréna, vészvillogó stb. melyet a modul riasztáskor bekapcsol, de lehet a reléket a riasztástól teljesen független eszköz vezérlésére is használni, mint például egy hétvégi ház elektoromos fűtése, vagy a telek öntözőrendszerének ki-be kapcsolója, melyeket a modul segítségével távolról telefonon keresztül vezérelhetünk. A modul sokoldalúan beállítható. Az ehhez szükséges paraméterek (telefonszámok, időzítések, funkció-válsztások, stb) a telefonkészüléken állíthatók be speciális nevekhez tartozó telefonszámokként, illetve előre megírt SMS üzenetek formájában. Az így előkészített információkat, a későbbiekben leírt módon át kell tölteni a modul saját memóriájába, ezzel fixálva a megadott paramétereket. A pontos részleteket az alábbiakban láthatják. A mobiltelefon előkészítése Mielőtt hozzáfognánk a készülék üzembe helyezéséhez végezzük el az alábbiakat: - Fontos! A mobiltelefon új akkumulátorát formázzuk a telefon gyártója által leírt módon. - Ellenőrizzük, hogy az üzenetközpont száma helyesen van-e megadva a telefonban. (pl. Westel kártya esetében ) Tiltsuk le a mobiltelefon menüjében a PIN kód kérését, hogy bekapcsoláskor ne kérjen kódot a telefon, kivéve C45 és MT50 típusú telefonok esetén. Ezekhez a telfonokhoz feltétlenül olvassuk el A PIN kód használata című részt! - Töröljük az összes felesleges SMS üzenetet a telefonból. - Tetszés szerint levehetjük a telefonon a csengetés hangerejét, így ha a modult felhívjuk például a relé funkciók használata céljából, akkor nem lesz hallható, hogy csörög a beépített telefon. A modul beszerelése - Az érzékelőket az IN1, IN2,, IN8 bemenetekre kössük úgy, hogy nyitó vagy záró kontaktust adjanak a GND jelű csatlakozóponthoz képest. - A relék a modul áramkörétől független, egy-áramkörös váltókapcsolóként működnek, azaz záró vagy bontó érintkezőként is használhatók. - A mobiltelefont a mellékelt speciális kábellel csatlakoztassuk a modulhoz. - A modul 12 Volt egyenfeszültséget igényel, a 12V feliratú sorkapocsra, ügyelve a helyes polaritásra. (A maximális feszültség 14V, ezt ne lépjük túl) 2

3 A modul világító LED jelzéseinek jelentése A modulon minden relé mellett egy-egy piros LED található, ezek a relék éllapotát jelzik, ha a relé meghúzott állapotban van, akkor a LED világít. További három LED található a modulon (egy piros, egy zöld és egy sárga), ezek információt adnak arról, hogy éppen mit csinál a modul. A legfontosabb jelzések a következők: - Ha a zöld LED lassan (kb 1 másodperces ütemben) villog, akkor a modul üzemkész állapotban van, folyamatosan kapcsolatot tart a telefonnal. - Ha a zöld LED gyorsan villog, akkor a modulnak nem sikerült tartania a kapcsolatot a telefonnal (pl. nincs a telefon csatlakoztatva). De ez történik bekapcsolásnál is pár másodpercig, míg a modul fel nem veszi a kapcsolatot a telefonnal. Amennyiben ez az állapot nem szünik meg néhány másodperc alatt, akkor ellenőrizzük a csatlakozást. - Ha a piros és sárga LED-ek felváltva villognak, akkor a modul memóriája hibás adatokat tartalmaz, azaz nem sikerült a legutóbbi áttöltés (pl. áttöltés közben megszakad a kapcsolat a modul és a telefon között) Ekkor újra töltsük át a telefon tartalmát a modulba (lásd később). - Ha a piros és sárga LED egyszerre gyorsan villog, akkor folyamatban van az adatok letöltése a telefonból a modulba. - Amennyiben a későbbiekben leírt ALKEY funkciót használjuk, akkor a sárga LED lassú villogása jelzi, hogy a riasztó aktív. - Ha a piros LED villog de a sárga nem, akkor éppen riasztás van folyamatban. A telefonban tárolt adatok áttöltése a modulba A müködéshez szükséges információk (telefonszámok, időzítések, stb.) a telefonkészüléken állíthatók be speciális nevekhez tartozó telefonszámokként, illetve előre megírt SMS üzenetek formájában. Ezeket az információkat változtatás esetén át kell töltenünk a modulba, hogy az adott változtatásokat aktualizáljuk. Ehhez szükséges, hogy a modul üzemkész állapotban legyen és ne legyen éppen riasztási folyamatban, azaz a zöld LED lassan villogjon, a piros és sárga LED ne villogjon. Ekkor a processzor melletti nyomógombot 3-4 másodpercig nyomva tartva (míg a sárga és piros LED gyors villogásba nem kezd) elindíthatjuk az áttöltési folyamatot. Ez a folyamat kb egy percig tart, mindaddig míg a piros és sárga LED gyorsan villog. Ekkor a telefonban tárolt, a modul számára szóló információkat a modul a saját memóriájába elmentette és ettől kezdve ezek lesznek az új adatok. A riasztáskor hívandó telefonszámok beállítása A készülék maximum négy telefonszám eltárolására és felhívására képes. Ehhez a telefon TEL.KÖNYV / TÁROLÓ menüjében írjuk be a kívánt telefonszámot és adjuk neki az ALARM1 nevet. Tovább folytathatjuk a telefonszámok megadását az ALARM2, ALARM3, ALARM4 nevekkel. Nem szükséges mind a négy számot megadnunk csak amennyit hívni szeretnénk riasztáskor. (A megadott telefonszám max. 14 számjegy legyen) ( Ha pl. csak két számot szeretnénk hívni akkor a telefonkönyvben csak ALARM1 és ALARM2 nevek szerepeljenek a fentiek közül.) A sorszámok az értesítés sorrendjét is jelentik egyben. (Az ALARM1, ALARM2,.. nevek után írhatunk egy X jelet, mellyel azt jelezzük, hogy riasztás esetén, mikor a modul felhívja az adott számot, onnan egy nyugtázást, egy kódot vár visszajelzésként. Részletesebben lásd később.) (Az így beállított telefonszámokat, nem elég csak a telefonkészülékben beállítani, hanem a korábban leírt módon át is kell tölteni a modulba.) 3

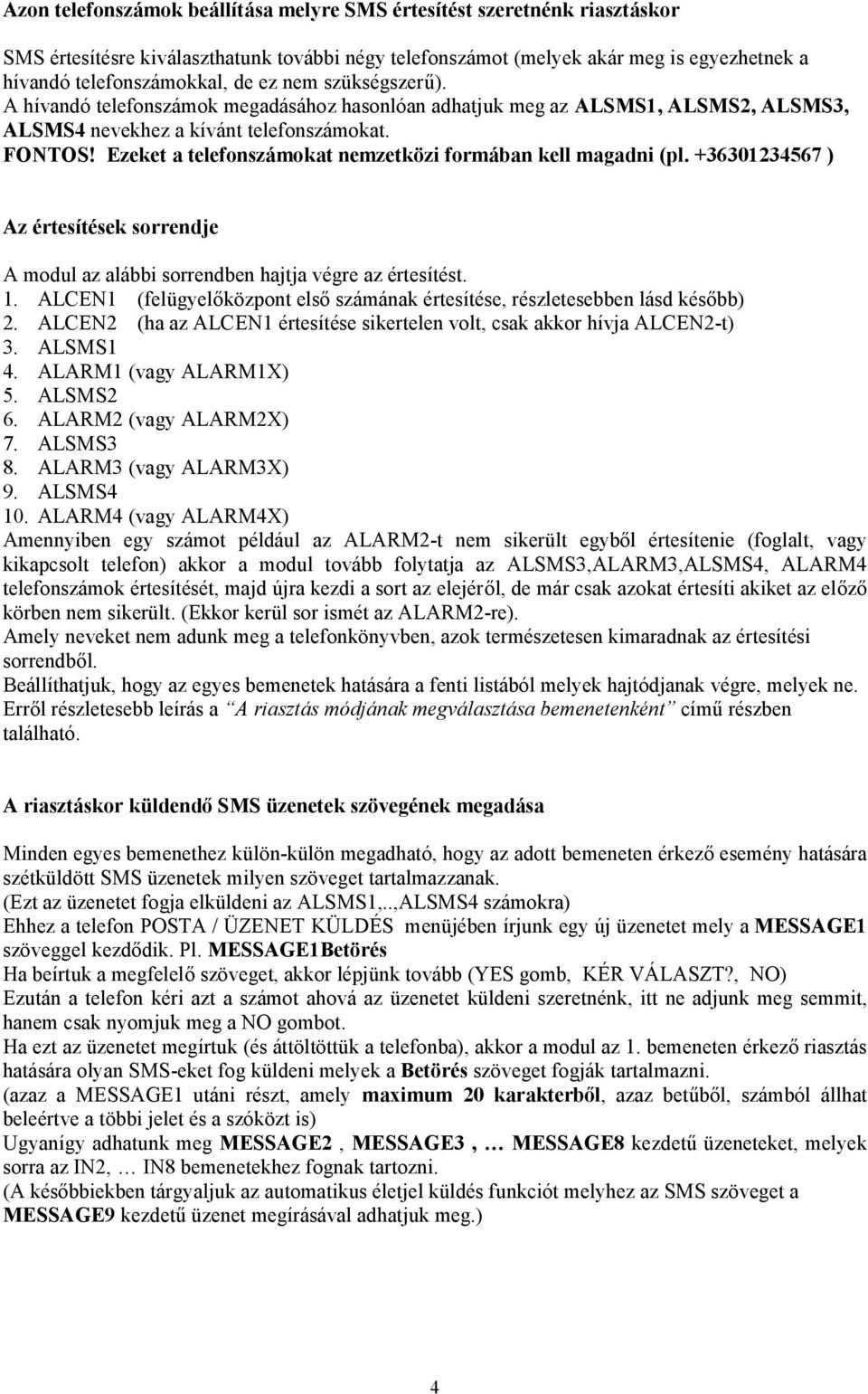

4 Azon telefonszámok beállítása melyre SMS értesítést szeretnénk riasztáskor SMS értesítésre kiválaszthatunk további négy telefonszámot (melyek akár meg is egyezhetnek a hívandó telefonszámokkal, de ez nem szükségszerű). A hívandó telefonszámok megadásához hasonlóan adhatjuk meg az ALSMS1, ALSMS2, ALSMS3, ALSMS4 nevekhez a kívánt telefonszámokat. FONTOS! Ezeket a telefonszámokat nemzetközi formában kell magadni (pl ) Az értesítések sorrendje A modul az alábbi sorrendben hajtja végre az értesítést. 1. ALCEN1 (felügyelőközpont első számának értesítése, részletesebben lásd később) 2. ALCEN2 (ha az ALCEN1 értesítése sikertelen volt, csak akkor hívja ALCEN2-t) 3. ALSMS1 4. ALARM1 (vagy ALARM1X) 5. ALSMS2 6. ALARM2 (vagy ALARM2X) 7. ALSMS3 8. ALARM3 (vagy ALARM3X) 9. ALSMS4 10. ALARM4 (vagy ALARM4X) Amennyiben egy számot például az ALARM2-t nem sikerült egyből értesítenie (foglalt, vagy kikapcsolt telefon) akkor a modul tovább folytatja az ALSMS3,ALARM3,ALSMS4, ALARM4 telefonszámok értesítését, majd újra kezdi a sort az elejéről, de már csak azokat értesíti akiket az előző körben nem sikerült. (Ekkor kerül sor ismét az ALARM2-re). Amely neveket nem adunk meg a telefonkönyvben, azok természetesen kimaradnak az értesítési sorrendből. Beállíthatjuk, hogy az egyes bemenetek hatására a fenti listából melyek hajtódjanak végre, melyek ne. Erről részletesebb leírás a A riasztás módjának megválasztása bemenetenként című részben található. A riasztáskor küldendő SMS üzenetek szövegének megadása Minden egyes bemenethez külön-külön megadható, hogy az adott bemeneten érkező esemény hatására szétküldött SMS üzenetek milyen szöveget tartalmazzanak. (Ezt az üzenetet fogja elküldeni az ALSMS1,..,ALSMS4 számokra) Ehhez a telefon POSTA / ÜZENET KÜLDÉS menüjében írjunk egy új üzenetet mely a MESSAGE1 szöveggel kezdődik. Pl. MESSAGE1Betörés Ha beírtuk a megfelelő szöveget, akkor lépjünk tovább (YES gomb, KÉR VÁLASZT?, NO) Ezután a telefon kéri azt a számot ahová az üzenetet küldeni szeretnénk, itt ne adjunk meg semmit, hanem csak nyomjuk meg a NO gombot. Ha ezt az üzenetet megírtuk (és áttöltöttük a telefonba), akkor a modul az 1. bemeneten érkező riasztás hatására olyan SMS-eket fog küldeni melyek a Betörés szöveget fogják tartalmazni. (azaz a MESSAGE1 utáni részt, amely maximum 20 karakterből, azaz betűből, számból állhat beleértve a többi jelet és a szóközt is) Ugyanígy adhatunk meg MESSAGE2, MESSAGE3, MESSAGE8 kezdetű üzeneteket, melyek sorra az IN2, IN8 bemenetekhez fognak tartozni. (A későbbiekben tárgyaljuk az automatikus életjel küldés funkciót melyhez az SMS szöveget a MESSAGE9 kezdetű üzenet megírásával adhatjuk meg.) 4

5 Nyugtázás (azonosítóval) Az ALARM1, ALARM4, nevek bármelyike után megadhatunk egy X-et pl. ALARM1X (A két változat közül egyszerre csak az egyik szerepelhet a telefonkönyvben, azaz vagy X-el vagy anélkül, de a kettő egyszerre nem.) Az X jelöléssel azt közöljük a modullal, hogy a megadott számról riasztás esetén nyugtát várjon. Azaz mikor a riasztás bekövetkezik és a modul felhívja az adott számot (sziréna hangjelzést ad), akkor a hívás közben az értesítettnek a telefon billentyűzetén keresztül egy kóddal vissza kell jeleznie a modul számára, hogy vette a riasztást. Ehhez hívás közben nyomjuk meg a * gombot, (ekkor a szirénázás megszűnik) majd adjuk meg számjegyekből álló azonosítónkat, mely alap esetben az 123 kód. Azaz a hívott készüléken tárcsázzunk *123-at. Ha a modul elfogadta a kódunkat akkor azt egy sípolással jelzi a telefonon keresztül. A sípszó után lehetőségünk van a # megnyomásával a riasztási folyamatot leállítani, ez esetben a modul nem értesíti a további telefonszámokat. Az azonosító kód megváltoztatása Lehetőségünk van a nyugtázáshoz (és ahogy majd látni fogjuk, a relé funkciók üzemeltetéséhez) szükséges azonosító (mely alapesetben 123) megváltoztatására. Ehhez a telefonkönyvben szerepeltessünk (mint a telefonszámok megadásánál) ALPWD néven egy számot. Az így megadott szám lesz az új azonosítónk. Az azonosító csak számjegyekből állhat. (Áttöltés után lép életbe.) A riasztási folyamat leállítása Az éppen folyó riasztási folyamatot kétféleképpen állíthatjuk le: - A modulon lévő nyomógomb megnyomásával, illetve aktiváló/nyitó funkció használata esetén (lásd később ALKEY funkció) a nyitó bemenet segítségével leállíthatjuk a folyamatot. - A második lehetőséget már említettük a Nyugtázásról szóló részben. Azaz mikor a modul az én telefonomat értesíti és én megadom a nyugtázó azonosító kódot, akkor az kód elfogadását jelző sípszó után megnyomott # gombbal a riasztási folyamatot leállíthatjuk. A bemenetek beállításai (záró vagy bontó kontaktus kiválasztása) Mint azt korábban említettük a riasztó képes fogadni mind a záró, mind a bontó kontaktusokat kiadó érzékelőket. Ezt egyesével bemenetenként választhatjuk meg. A modul alapvetően zárókontaktusokat feltételez minden bemeneten, azaz az adott bemenet IN1, IN2, és a GND összekapcsolása vált ki egy riasztási eseményt. Amennyiben mi másféle (bontó) bemeneteket szeretnénk használni, akkor a telefonkönyvbe fel kell vennünk ALXIN névvel egy nyolcjegyű számot, mely csak 0 és 1 számjegyekből állhat. A szám első számjegye az első bemenethez tartozik, második számjegye a másodikhoz, stb. A 0 záró kontaktust az 1 bontó kontaktust jelent. Pl. a sorozattal azt jelezzük hogy a harmadik és ötödik bemenet bontásra legyen aktív a többi zárásra. Figyelem! Az ALXIN paraméter megváltoztatása és letöltése után a az új kiosztás azonnal aktívvá válik, azaz riasztást eredményezhet, ha az új kiosztást nem követi a fizikai bekötés. (Megj. Ha nincs megadva ALXIN paraméter, akkor minden bemenet zárókontaktus.) 5

6 Ismételt újrahívás letiltása/engedélyezése bemenetenként A riasztó alapvetően impulzus bemeneteket vár. Ha egy bemenet folyamatosan jelez a riasztás után is (azaz pl. a záróbemenet a riasztás után is folyamatosan zárva marad), akkor a riasztó 5 percenként újra elkezdi a riasztási folyamatot és hívogatni kezdi a megadott számokat. Előfordulhat, hogy egyes alkalmazásokban nem egy impulzust szeretnénk használni jelként hanem egy folyamatos jel felfutó vagy lefutó élet. Erre az esetre ez az 5 percenkénti újrahívás kikapcsolható. Bemenetenként különkülön megadható, hogy ki vagy bekapcsolva legyen ez az újrahívás funkció. Ehhez a telefonkönyvbe fel kell vennünk ALNORC névvel (no recall) egy nyolcjegyű számot, mely csak 0 és 1 számjegyekből állhat. A szám első számjegye az első bemenethez tartozik, második számjegye a másodikhoz, stb. A 0 a normál állapotot jelenti (újrahívás) az 1az újrahívás tiltását jelenti. Pl. a sorozat megadásával a 3. és 4. bemenetek folyamatos jelet fogadnak (nem lesz újrahívás), a többi bemeneten a folyamatos jelzés állandó ismételt újrahívást fog eredményezni. A GSM térerő hiánya és egyéb GSM hiba jelzése Ha más funkciót nem rendelünk a 3. reléhez (a következő bekezdésben leírt módon), akkor ez a relé jelzi ha a modul már 30 másodperce nem tud kapcsolatot teremteni a mobiltelefonnal, vagy a térerő csökkent minimálisra és 30 másodperc alatt nem állt visssza elfogadható szintre A relék használata A reléket alapvetően kétféle módon használhatjuk (a hibajelzésen kívül): - 1. Egy riasztási esemény bekövetkezésekor szeretnénk valamilyen funkciót adni a relének, például sziréna, ill. fényjelzés elindítására. Erre akár az 1. akár a 2. relét felhasználhatjuk A risztási eseményektől függetlenül szeretnénk valamilyen külső berendezést vezérelni távolról telefonon keresztül. Bármely funkciót is választjuk a reléket üzemeltethetjük monostabil vagy bistabil üzemmódban. - Monostabil esetben a relé bekapcsolása után egy időzítés lejárta után a relé automatikusan kikapcsol. Ez a riasztási eszeményhez kötött felhasználás esetén (1.) azt jelenti, hogy riasztáskor pl. egy kürtöt megszólaltatunk és az egy adott időzítés leteltével automatikusan elhallgat. Bistabil esetben a relé bekapcsolása után mindaddig bekapcsolva marad míg azt egy külön intézkedéssel, vagy más eseménnyel ki nem kapcsoljuk Ez a riasztási eszeményhez kötött felhasználás esetén (1.) azt jelenti, hogy riasztáskor a relére kötött kürtöt megszólal és mindaddig szól míg a riasztás tart. (Azaz amíg le nem állították a risztást, vagy végig nem értesítette az összes megadott telefonszámot). A riasztástól független relé vezérlés, azt takarja, hogy a modulhoz csatlakoztatott készüléket bármely más készülékről felhívva, az azonosító kód megadása után a megadott gombokkal a reléket vezérelhetjük. Ez pontosabban az alábbi módon történik: 1. Felhívjuk a modulhoz csatlakoztatott mobil telefont. 2. A modul automatikusan fogadja a hívást, egy sípoló hangot ad a telefonban. 3. A telefonon keresztül azonosítjuk magunkat a * jel és az azonosító kód beírásával. Ez alapesetben a *123 sorozat megadását jelenti. (lásd még Az azonosító kód megváltoztatása c részt.) 4. Ha a kódot helyesen adtuk meg, akkor azt három rövid sípolással jelzi a modul. 5. Ezután következhet a relék kapcsolgatása, mely egy számjegy és # megnyomásával történik. 1# Az első relé bekapcsolása 2# Az második relé bekapcsolása 3# A harmadik relé bekapcsolása 6

7 4# Az első relé kikapcsolása (monostabil esetben nem szükséges) 5# Az második relé kikapcsolása (monostabil esetben nem szükséges) 6# A harmadik relé kikapcsolása (monostabil esetben nem szükséges) ezeket egymás után bármilyen sorrendben bármennyiszer megismételhetjük. 6. Bontsuk a vonalat. Ekkor bistabil esetben a relé bekapcsolás után (pl. #1 ) mindaddig bekapcsolva marad míg azt ki nem kapcsoljuk (#4), akár ugyanazon hívás alatt, akár egy másik későbbi hívás alkalmával. Monostabil működtetés esetén a kikapcsolás késleltetése tizedmásodperc időintervallumban választható (azaz max. 25,4 másodperc). Ezt az alábbi módon adhatjuk meg: ALXREL1 néven adjunk meg egy számot 1 és 255 között. Ha ez a szám közé esik, akkor az 1. relé monostabil működésű lesz, a megadott számnak megfelelő tizedmásodperces időzítéssel. (0,1 25,4 sec) Ha ez a szám 255, akkor az 1. relé bistabil működésű lesz. Ugyanígy rendelkezhetünk ALXREL2 ill ALXREL3 néven a második, ill harmadik reléről. Az ALXREL1 ALXREL3 beállítások csak a távolról telefonról történő vezérlésre vonatkozik. Amennyiben nem adunk meg ALXREL1 ALXREL3 paramétert, úgy az adott relé távolról nem lesz vezérelhető. A relék riasztáskori viselkedését az ALAREL1 ALAREL3 paraméterekkel határozhatjuk meg a fentiekkel azonos módon. A relék riasztáskori viselkedésének beállításához még egy eszköz áll rendelkezésre, az ALARWT1 ALARWT3 paraméterek. Ezekkel azt érhetjük el, hogy a riasztás bekövetkezésekor, az adott relé ne azonnal, hanem csak valamilyen késleltetés után kapcsoljon be. Ez a paraméter is közötti szám lehet és tizedmásodperceket jelent. Így megvalósítható például az, hogy a riasztás bekövetkezésekor először öt másodpercig csak egy kisebb belső sziréna figyelmeztet, majd ezután egy nagyobb külső sziréna jelez míg a riasztás tart. Az ehhez szükséges beállítások: ALAREL1 = 50, ALARWT2 = 50, ALAREL2 = 255 A készülék élesítése és hatástalanítása Alapesetben a készülék mindig aktív azaz a bemenetére érkező jel hatására elindítja a riasztást. Ez a megoldás olyankor elég, ha a modult egy meglévő riasztó mellé annak kimenetéhez kapcsoljuk, ekkor nincs szükség arra, hogy a modult hatástalanítsuk, hiszen ha a magát a meglévő riasztót hatástalanítjuk (pl. ha otthon tartózkodunk) akkor annak kimenetén nem jelenik meg riasztás jel. Lehetőség van azonban arra is hogy a modult mint önálló riasztót pl.garázs-riasztót alkalmazzuk. Ekkor pl. egy ugrókódos távvezérlő modul lehet a segítségünkre, amellyel a modult a garázson kívülről élesíthetjük ill. hatástalaníthatjuk. Ehhez az ALKEY névhez megadott számot használhatjuk. A megadott szám 1, 2 vagy 3 lehet. Jelentése: 1. IN7 re adott impulzussal élesít, IN8 ra adott impulzussal hatástalanít 2. IN8 ra adott folyamatos jel esetén a riasztó élesítve, a jel megszünésekor hatástalanítva 3. IN8 ra adott impulzussal lehet egyszer élesíten másszor hatástalanítani Figyelem! Az ALXIN-nél megadott invertálások (záró/bontó bemenet) itt is érvényesül 7

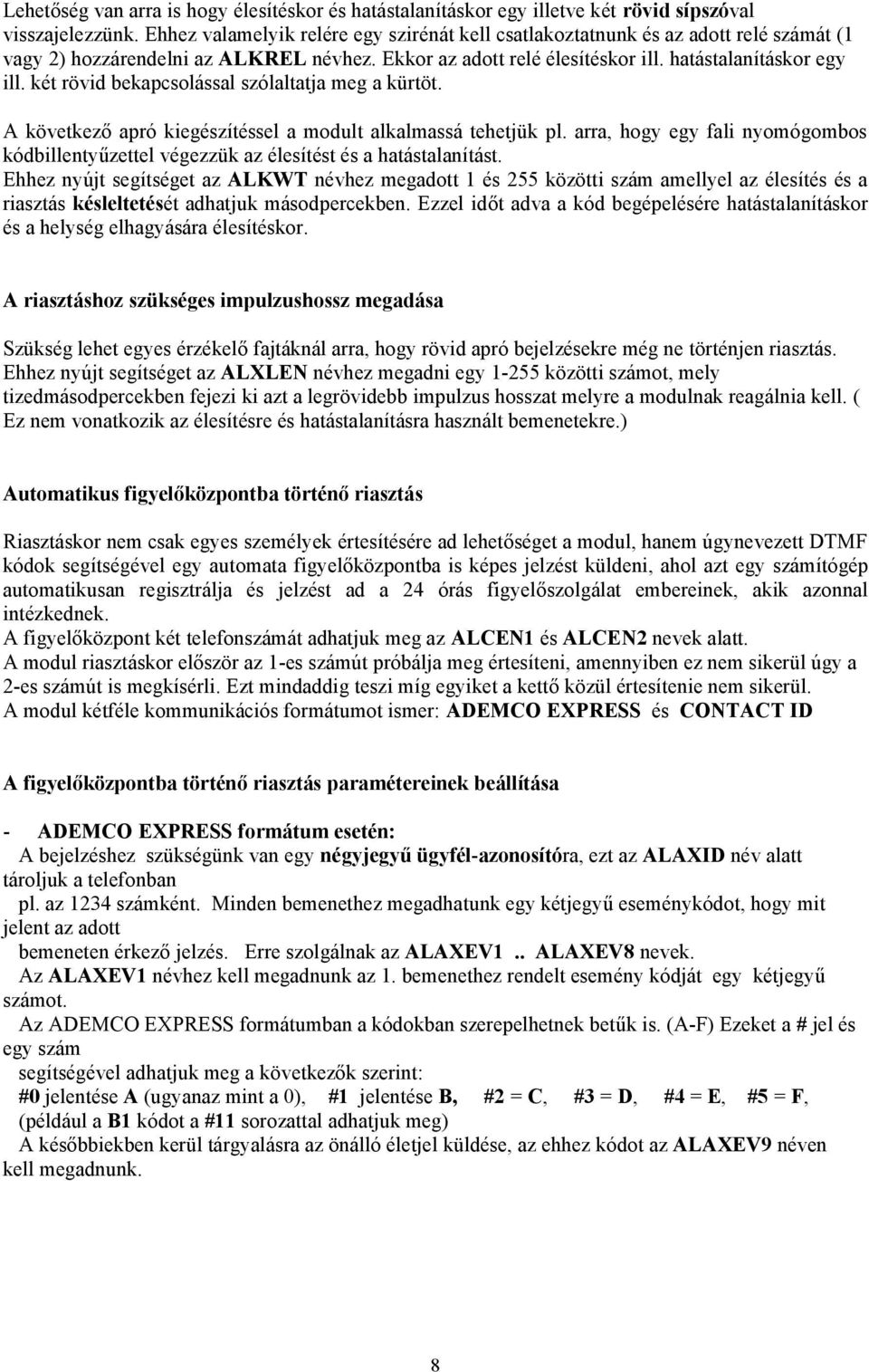

8 Lehetőség van arra is hogy élesítéskor és hatástalanításkor egy illetve két rövid sípszóval visszajelezzünk. Ehhez valamelyik relére egy szirénát kell csatlakoztatnunk és az adott relé számát (1 vagy 2) hozzárendelni az ALKREL névhez. Ekkor az adott relé élesítéskor ill. hatástalanításkor egy ill. két rövid bekapcsolással szólaltatja meg a kürtöt. A következő apró kiegészítéssel a modult alkalmassá tehetjük pl. arra, hogy egy fali nyomógombos kódbillentyűzettel végezzük az élesítést és a hatástalanítást. Ehhez nyújt segítséget az ALKWT névhez megadott 1 és 255 közötti szám amellyel az élesítés és a riasztás késleltetését adhatjuk másodpercekben. Ezzel időt adva a kód begépelésére hatástalanításkor és a helység elhagyására élesítéskor. A riasztáshoz szükséges impulzushossz megadása Szükség lehet egyes érzékelő fajtáknál arra, hogy rövid apró bejelzésekre még ne történjen riasztás. Ehhez nyújt segítséget az ALXLEN névhez megadni egy közötti számot, mely tizedmásodpercekben fejezi ki azt a legrövidebb impulzus hosszat melyre a modulnak reagálnia kell. ( Ez nem vonatkozik az élesítésre és hatástalanításra használt bemenetekre.) Automatikus figyelőközpontba történő riasztás Riasztáskor nem csak egyes személyek értesítésére ad lehetőséget a modul, hanem úgynevezett DTMF kódok segítségével egy automata figyelőközpontba is képes jelzést küldeni, ahol azt egy számítógép automatikusan regisztrálja és jelzést ad a 24 órás figyelőszolgálat embereinek, akik azonnal intézkednek. A figyelőközpont két telefonszámát adhatjuk meg az ALCEN1 és ALCEN2 nevek alatt. A modul riasztáskor először az 1-es számút próbálja meg értesíteni, amennyiben ez nem sikerül úgy a 2-es számút is megkísérli. Ezt mindaddig teszi míg egyiket a kettő közül értesítenie nem sikerül. A modul kétféle kommunikációs formátumot ismer: ADEMCO EXPRESS és CONTACT ID A figyelőközpontba történő riasztás paramétereinek beállítása - ADEMCO EXPRESS formátum esetén: A bejelzéshez szükségünk van egy négyjegyű ügyfél-azonosítóra, ezt az ALAXID név alatt tároljuk a telefonban pl. az 1234 számként. Minden bemenethez megadhatunk egy kétjegyű eseménykódot, hogy mit jelent az adott bemeneten érkező jelzés. Erre szolgálnak az ALAXEV1.. ALAXEV8 nevek. Az ALAXEV1 névhez kell megadnunk az 1. bemenethez rendelt esemény kódját egy kétjegyű számot. Az ADEMCO EXPRESS formátumban a kódokban szerepelhetnek betűk is. (A-F) Ezeket a # jel és egy szám segítségével adhatjuk meg a következők szerint: #0 jelentése A (ugyanaz mint a 0), #1 jelentése B, #2 = C, #3 = D, #4 = E, #5 = F, (például a B1 kódot a #11 sorozattal adhatjuk meg) A későbbiekben kerül tárgyalásra az önálló életjel küldése, az ehhez kódot az ALAXEV9 néven kell megadnunk. 8

9 - CONTACT ID formátum esetén: A CONTACT ID formátumnál is szükségünk van egy négyjegyű ügyfél-azonosítóra, ezt az ALCTID név alatt tároljuk a telefonban pl. az 1234 számként. Amennyiben az ALCTID név szerepel a mobiltelefonban (azaz megadjuk így az ügyfél- azonosítót) ezzel jelezzük a modul számára, hogy a CONTACT ID formátumot választjuk. (Ha ezt nem adjuk meg, akkor ADEMCO EXPRESS formátumban fog kommunikálni a modul) CONTACT ID esetében az esemény kódok jóval hosszabbak mint a fenti esetben: 1. számjegy: esemény jellege 1 = új esemény vagy nyitás 2 = visszaállás vagy zárás 3 = korábban már jelzett még mindig tartó esemény 2., 3., 4. számjegyek: esemény azonosító (három számjegy) például. 110 = tűz, 120 = pánik, 130 = betörés 5., 6. számjegyek: csoport azonosító (2 számjegy) 7., 8., 9. számjegyek: Zóna száma (3 számjegy) Így minden bemenethez egy kilencjegyű számot kell megadnunk, hogy mit jelent az adott bemeneten érkező jelzés. Erre szolgálnak az ALCTEV1.. ALCTEV8 nevek. Az ALCTEV1 névhez kell megadnunk az 1. bemenethez rendelt esemény kódsorozatot egy kilencjegyű számként a fenti szerkezet szerint. (A sorozatban szükség esetén betű is megadható, ugyanúgy mint ADEMCO EXPRESS formátumnál.) pl (1-új esemény, 130 betörés, 01- első csoport, 001- első zóna) Ugyanígy adjuk meg a többi bemenethez is az esemény kódot. (ALCTEV2, ALCTEV3 ) A következő részben lesz szó az önálló életjel küldésről, az ehhez kódot az ALCTEV9 néven kell megadnunk. Amely bemenetekhez nem adunk meg külön kódot ott alapértelmezésként az kódokat adja a modul ( azaz, betörés, 1..8 zóna) Automatikus életjel küldése a figyelőközpontba Lehetőség van arra is hogy beállítható időközönként a készülék egy életjelet küldjön a figyelőközpontba a GSM telefonon keresztül. Ezzel időről időre ellenőriztetve a GSM átvitel és a készülék működését. Az életjel bejelzéséhez megadhatunk egy speciális eseménykódot, ADEMCO EXPRESS és CONTACT ID formátumokban a fentiek alapján. (mint 9. bemenethez) Az életjel SMS formátumban is elküldésre kerülhet az ALSMS1 névhez megadott telefonszámra. Az SMS szövegét megadhatjuk az A riasztáskor küldendő SMS üzenetek szövegének megadása című részben leírt módon, MESSAGE9 szöveggel kezdődő SMS üzenet megírásával. Az életjel gyakoriságát az ALALIVE paraméter segítségével adhatjuk meg órákban mérve. (0-255 óra) 9

10 Az életjel küldés időpontjának beállítása Ez a parancs arra szolgál hogy beállítsuk az életjel küldés időpontját. (pl, hogy éjszaka küldje az életjelet, így költséget takaríthatunk meg, illetve egyenletesebbé tehetjük a megfigyelőközpont forgalmát) A parancs használatához a telefonkönyvbe fel kell vennünk ALALIVT névvel egy négyjegyű számot, mely az órát és a percet jelenti 2+2 számjegyen. Az így beállított telefonról az adatok áttöltése után az első életjelet a beállított időpontkor küldi a készülék. A további életjeleket az eredeti dokumentációban ismertetett ALALIVE parancsban beállított gyakoriság szerint küldi. Példa1: ALALIVT = 0645, ALALIVE = 6 beállítás esetén a modul minden nap 0:45, 6:45, 12:45, 18:45-kor, de a legelső életjelet az első 6:45 időpont bekövetkezésekor küldi. Példa2: ALALIVT = 0300, ALALIVE = 24 beállítás esetén minden nap 03:45-kor életjelet küld a modul. ( megj. Az ALALIVT parancs, csak az ALALIVE paranccsal együtt működik, anélkül hatástalan.) ( megj. A modul Siemens verziója a parancsoknál nem tesz különbséget kis és nagybetű között, így a parancsokat nem szükséges csupa nagybetűvel írni.) A riasztás módjának megválasztása bemenetenként Ez a parancs lehetővé teszi, hogy minden egyes bemenetre (1..8, illetve az életjel a 9.) kiválaszthassuk, hogy a lehetséges riasztási módok (hívás 4 telefonszámra, SMS üzenet küldése további 4 számra, megfigyelőközpont értesítése) közül melyeket szeretnénk engedélyezni illetve tiltani. Erre szükség lehet például egy akkumulátor hiba, vagy nyitás/zárás események jelzése esetén, hogy csak azokat az embereket értesítse, akiket ilyen esetben szükséges. Így tulajdonképpen az alábbi paranccsal megszűrhetjük a riasztási módokat, illetve az értesítendő személyek körét. A parancs használatához a telefonkönyvbe fel kell vennünk a beállítani kívánt bemenet sorszámának megfelelően ALSEL1 ALSEL9 névvel egy maximum kilencjegyű számot, mely csak 0 és 1 számjegyekből állhat. (ALSEL1 az 1.bemenetre,, ALSEL8 a nyolcadik bemenetre és ALSEL9 az életjelre vonatkozik.) A paraméterként beállított számjegyek jelentése sorrendben az alábbi: 1. számjegy 1 értéke esetén az ALARM1 (vagy ALARM1X) telefonszámot értesíteni fogja az adott bemenetre érkezett jelzésről. 0 érték esetén az ALARM1 (ALARM1X) számra nem indít hívást a modul. 2. számjegy ALARM2 (ALARM2X) (ugyanúgy mint az 1. számjegynél) 3. számjegy ALARM3 (ALARM3X) 4. számjegy ALARM4 (ALARM4X) 5. számjegy 1 értéke esetén az ALSMS1 telefonszámra SMS értesítést fog küldeni, az adott bemenetre érkezett jelzésről. 0 érték esetén az ALSMS1 számra nem küld SMS-t a modul. 6. számjegy ALSMS2 7. számjegy ALSMS3 8. számjegy ALSMS4 9. számjegy 1 értéke esetén az ALCEN1 ill ALCEN2 telefonszámmal megedott megfigyelőközpontot értesíteni fogja az adott bemenetre érkezett jelzésről. 0 érték esetén nem értesíti a megfigyelőközpontot. 10

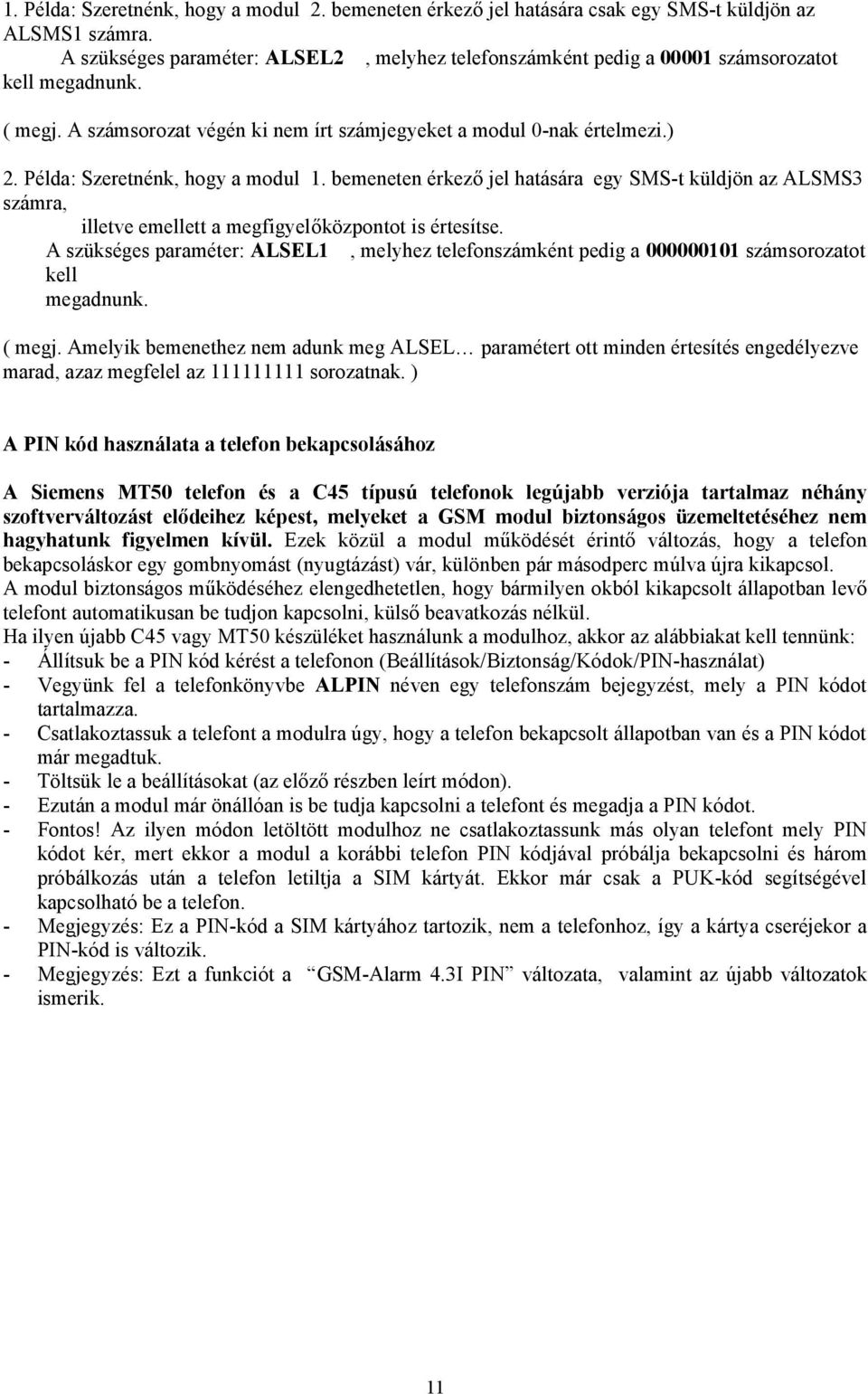

11 1. Példa: Szeretnénk, hogy a modul 2. bemeneten érkező jel hatására csak egy SMS-t küldjön az ALSMS1 számra. A szükséges paraméter: ALSEL2, melyhez telefonszámként pedig a számsorozatot kell megadnunk. ( megj. A számsorozat végén ki nem írt számjegyeket a modul 0-nak értelmezi.) 2. Példa: Szeretnénk, hogy a modul 1. bemeneten érkező jel hatására egy SMS-t küldjön az ALSMS3 számra, illetve emellett a megfigyelőközpontot is értesítse. A szükséges paraméter: ALSEL1, melyhez telefonszámként pedig a számsorozatot kell megadnunk. ( megj. Amelyik bemenethez nem adunk meg ALSEL paramétert ott minden értesítés engedélyezve marad, azaz megfelel az sorozatnak. ) A PIN kód használata a telefon bekapcsolásához A Siemens MT50 telefon és a C45 típusú telefonok legújabb verziója tartalmaz néhány szoftverváltozást elődeihez képest, melyeket a GSM modul biztonságos üzemeltetéséhez nem hagyhatunk figyelmen kívül. Ezek közül a modul működését érintő változás, hogy a telefon bekapcsoláskor egy gombnyomást (nyugtázást) vár, különben pár másodperc múlva újra kikapcsol. A modul biztonságos működéséhez elengedhetetlen, hogy bármilyen okból kikapcsolt állapotban levő telefont automatikusan be tudjon kapcsolni, külső beavatkozás nélkül. Ha ilyen újabb C45 vagy MT50 készüléket használunk a modulhoz, akkor az alábbiakat kell tennünk: - Állítsuk be a PIN kód kérést a telefonon (Beállítások/Biztonság/Kódok/PIN-használat) - Vegyünk fel a telefonkönyvbe ALPIN néven egy telefonszám bejegyzést, mely a PIN kódot tartalmazza. - Csatlakoztassuk a telefont a modulra úgy, hogy a telefon bekapcsolt állapotban van és a PIN kódot már megadtuk. - Töltsük le a beállításokat (az előző részben leírt módon). - Ezután a modul már önállóan is be tudja kapcsolni a telefont és megadja a PIN kódot. - Fontos! Az ilyen módon letöltött modulhoz ne csatlakoztassunk más olyan telefont mely PIN kódot kér, mert ekkor a modul a korábbi telefon PIN kódjával próbálja bekapcsolni és három próbálkozás után a telefon letiltja a SIM kártyát. Ekkor már csak a PUK-kód segítségével kapcsolható be a telefon. - Megjegyzés: Ez a PIN-kód a SIM kártyához tartozik, nem a telefonhoz, így a kártya cseréjekor a PIN-kód is változik. - Megjegyzés: Ezt a funkciót a GSM-Alarm 4.3I PIN változata, valamint az újabb változatok ismerik. 11

12 Összefoglaló táblázat a telefon beállításához ALARM1 A hívandó telefonszámok nyugta nélkül ALARM4 ALARM1X A hívandó telefonszámok nyugtázással ALARM4X ALSMS1 Telefonszámok SMS küldéshez ALSMS4 ALCEN1, Figyelőközpont számai ALCEN2 ALAXID 4 jegyű ügyfélazonosító ADEMCO EXPRESS jelzéshez ALAXEV1 A bemenetekhez tartozó ADEMCO ALAXEV8 EXPRESS eseménykódok ALAXEV9 Életjel eseménykódja ADEMCO EXPRESS jelzés esetén ALCTID 4 jegyű ügyfélazonosító CONTAC ID jelzéshez ALCTEV1 A bemenetekhez tartozó CONTACT ID ALCTEV8 eseménykódok ALCTEV9 Életjel eseménykódja CONTACT ID jelzés esetén ALALIVE Életjel küldés gyakorisága (1-255 óra) ALALIVT Az első életjel küldés időpontja ALPWD Jelszó megadás ALXIN Záró ill. bontó bemenetek definiálása ALNORC Újrahívás beállítása/tiltása bemenetenként ALXREL1, Monostabil tizedmásodperc, Bistabil ALXREL3 =255 (telefonos vezérlés) ALAREL1, Monostabil tizedmásodperc, Bistabil ALAREL3 =255 (riasztáskor) ALARWT1, Várakozás relé bekapcsolás előtt ALARWT3 (riasztáskor) ALKEY Élesítés ill. hatástalanítás módja (1-3) ALKREL Élesítés ill. hatástalanításkor a csipogó relé sorszáma (1-2) ALKWT Élesítés ill. riasztás késleltetése ( másodperc) ALXLEN Szükséges minimális bemeneti impulzus hossza, tizedmásodperc ALSEL1 ALSEL9 Riasztási események engedélyezése / tiltása bemenetenként 12
