1 A VILLAMOSSZERELÉS LEGRAND ELMÉLETE ÉS GYAKORLATA Szentes 2009

2 TARTALOM 1. Szerelvények 1.1. Kapcsolók 1.2. Csatlakozóaljzatok 1.3. Szerelvénypiac Magyarországon 1.4. Legrand termékválaszték Solid Cariva Urbano Randevú Mosaic Oteo Valena Galea Galea Life Galea Life szerelvénycsalád anyagai, színei Galea Life szerelvénycsalád hagyományos funkcionális elemei In One By Legrand (IOBL) In One By Legrand (IOBL) rendszer működésének alapja In One By Legrand (IOBL) intelligens funkciók In One By Legrand (IOBL) intelligens szerelvények In One By Legrand (IOBL) programcsomag létrehozása In One By Legrand (IOBL) multimédiás rész 2. LCS Legrand Kábelezési Rendszer 2.1. Strukturált hálózatok Előkábelezés Hálózatok Szabványok 2.2. Legrand termékválaszték Szerelvénycsaládok

3 Csatlakozók VDI elosztószekrények VDI elosztószekrény tartozékok 2.3. Szerelési szabályok, Szabványfüggő szempontok Gyakorlati szempontok Szerelést hitelesítő mérések 2.4. DLP kábelcsatorna rendszer DLP mini csatorna Padlószegély csatorna Többrendeltetésű csatorna Bővíthető csatornák Energiaoszlopok D DLP csatornák 2.5. Legrand WIFI Legrand WiFi megoldások 3. Legrand kaputelefonok 3.1. Legrand kaputelefon rendszerek 3.2. Legrand kaputelefon rendszer típusai 3.3. Legrand kaputelefonok felépítése Kaputábla Falon kívüli kaputábla Falon kívüli kaputábla szerelése Süllyesztett kaputábla süllyesztett kaputábla szerelése Lakáskészülékek Audio lakáskészülékek Audio lakáskészülékek szerelése Video lakáskészülékek Video lakáskészülékek szerelése 3.4. Technikai kialakítások Kétvezetékes audio audio kaputelefon

4 n vezetékes analóg audio kaputelefon Rádiós kaputelefon Ötvezetékes fekete-fehér vagy színes digitális video kaputelefonok Hatvezetékes 32 képmemóriás fekete-fehér digitális video Kaputelefon Kétvezetékes video kaputelefonok 4. Védőkészülékek 4.1. Megszakítók, szakaszoló kapcsolók 4.2. Olvadóbiztosítók 4.3. Legrand termlkválaszték DMX légmegszakítók DPX kompakt megszakítók DPX-I terhelésszakaszoló kapcsolók Terhelésszakaszoló kapcsolók SPX biztosítós szakaszoló kapcsolók Olvadóbiztosítók Kiegészítők 5. Moduláris készülékek 5.1. Kismegszakítók 5.2. Áram-védelmi készülékek 5.3. Moduláris készülékek Legrand termékválasztéka LX kismegszakítók Lexic termékcsalád 6. Tokozatok 6.1. Tokozatok jellemzői 6.2. Tokozatok Legrand termékválasztéka: Kismegszakító és Ekinoxe burkolatok Ekinoxe falon kívüli kiselosztók

5 Nedbox falon kívüli kiselosztók Ekinoxe süllyesztett kiselosztók Ekinoxe süllyesztett kiselosztók Süllyesztett kiselosztók szerelt falba Plexo kiselosztók 6.3. XL3 fali és álló elosztószekrények XL3 160 fali elosztószekrények XL3 400 fali és álló elosztószekrények XL3 800 fali és álló elosztószekrények XL álló elosztószekrények 6.4. Szerelőlapos elosztószekrények Atlantic szerelőlapos fali elosztószekrények Altis szerelőlapos álló elosztószekrények 6.5. Szekrényelemek 6.6. XL-PRO 2 tervezőprogram 7. Kiegészítők 7.1. Elosztás, csatlakozás, világítás 7.2. Ipari alkalmazások P17 Tempra ipari csatlakozók P17 Tempra kombinálható ipari csatlakozószekrények 7.3. Süllyesztődobozok 7.4. Kábelezés elemei Viking 3 sorkapcsok Kábel és vezetékjelölés FIGYELEM A tananyagok csak a legalapvetőbb ismereteket tartalmazzák! A teszt kitöltéséhez, és a gyakorlati verseny feladatainak megoldásához esetenként több információra lesz szüksége. Ezeket megtalálja a oldalunkon elhelyezett katalógusainkban. Jó munkát, sok sikert kívánunk!

6 Tokozatok 6. Tokozatok 6.1 Tokozatok jellemzői Az elvárásoknak megfelelően kiválasztott védelmi és elosztási készülékek biztonságos és esztétikus elhelyezését a tokozatok biztosítják. A felhasznált készülékek mennyisége, azok méretei és a rendelkezésre álló hely figyelembevételével tudjuk a megfelelő tokozatot kiválasztani. A tokozatok lehetnek burkolatok, falon kívüli vagy süllyesztett kiselosztók, fali és álló elosztószekrények. A tokozatok kiválasztásánál számos tényezőt kell figyelembe venni. Ezekre a következő jellemzők vonatkoznak: IP védettség: Az IP fokozat meghatározza a személyek védettségének mértékét, illetve megadja a szilárd idegen testek behatolása (első számjegy) és a víz káros hatású behatolása elleni védelem (második számjegy) szintjét. A kiegészítő betűjel határozza meg a veszélyes részek érintése elleni védelmet.

7

8 IK védettségi fokozatok: Az EN európai szabvány szerinti ingakalapácsos vizsgálat a mechanikai védettségi fokozatot határozza meg.

9 Termikus folyamatok becslése: Az elosztószekrény által disszipált teljesítmény függ annak méretétől, a körülvevő anyagok összetételétől, a kábelek elhelyezkedésétől és a védettség fokától. Disszipált teljesítmény: A készülékek és a hozzájuk tartozó kábelek által disszipált teljesítmény egyebesen arányos a betáplálás áramerősségével. 400A alatti elosztószekrények disszipált teljesítménye 1,25W/A, a 400A-nél nagyobb elosztószekrények esetében ez az érték 1 W/A. Kábelek elhelyezkedése: A bejövő illetve az elmenő kábelek elhelyezkedése közvetlenül befolyásolja a disszipált teljesítményt. Az alulról történő kábelbevezetés a legkedvezőtlenebb, mivel a kábelek melegedése növeli az elosztóberendezés által disszipált teljesítményt. A felülről történő bevezetés szerencsésebb megoldás, míg a kettős (alsó/felső) bevezetés a legkielégítőbb, mivel így csökkenthető a szekrényben levő vezetékmennyiség és a hűtési folyamat természetes úton mehet végbe.

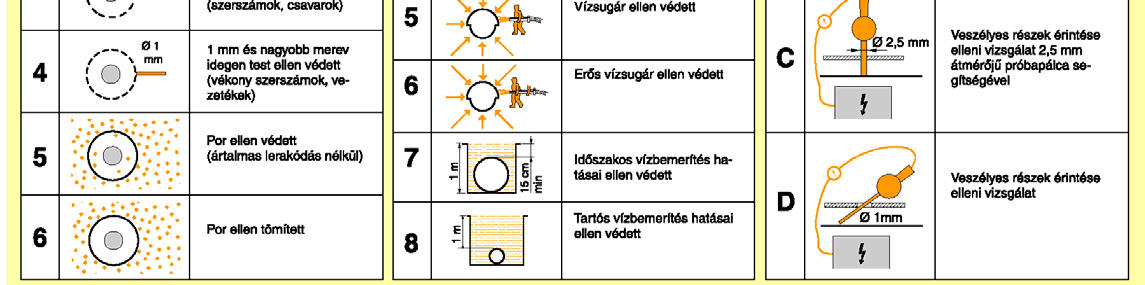

10 Védettségi fok: Az elosztószekrények esetében rendszerint két védettségi fokozatot különböztetünk meg: IP <= 30 jelöli azokat az elosztószekrényeket, amelyek veszélyesebb részei levédettek, de a bemenetek nem tömítettek, így természetes levegőáramlás alakulhat ki. IP >= azaz por és víz ellen tömített elosztószekrény. A tömítettség gátolja a természetes légáramlat kialakulását. Magasabb környezeti hőmérséklet esetén: Nagyobb méretű elosztószekrény szükséges Alsó és felső szellőztetővel elősegíthetjük a levegő természetes áramlását. 1. ábra.

11 Belső keringtető ventillátorral egyenletessé tehető az elosztószekrény belső hőmérséklete. 2. ábra. Ventillátorok alkalmazásával a legszigorúbb feltételeknek is meg lehet felelni. 3. ábra.

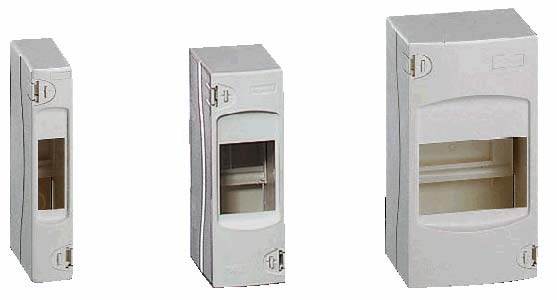

12 6.2. Tokozatok Legrand termékválasztéka: Kismegszakító és Ekinoxe burkolatok A kismegszakító-burkolat alkalmas az egypólusú kismegszakítók védettségének növelésére. 4. ábra Az Ekinoxe falon kívüli burkolat 1-4 modul befogadására alkalmas. Tömör hátlappal rendelkezik. Plombálható. A moduláris készülékek műanyag sínre pattinthatók. 5. ábra

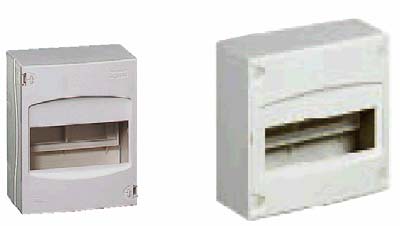

13 Ekinoxe falon kívüli kiselosztók Egysoros elrendezésben 6-9 modul befogadására alkalmasak. Tömör hátlappal rendelkeznek. A moduláris készülékek műanyag sínre pattinthatók. A 8+1 modulos változat füstszínű ajtóval és zárral is ellátható. 6. ábra

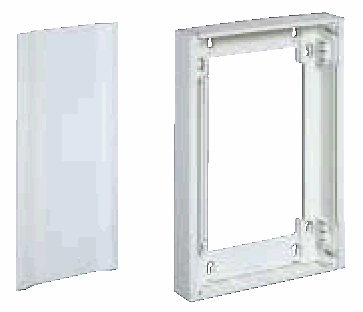

14 Egy négysoros elrendezésben modul befogadására alkalmasak. Valamennyi változat füstszínű ajtóval és zárral is ellátható. Megfordítható hátlap segítségével az elosztótábla II. érintésvédelmi osztályúvá válik. A rendelkezésre álló térfogat 50 mm-es magasító kerettel megnövelhető. 7. ábra

15 Ekinoxe TX falon kívüli kiselosztók modul (soronként 18 modul) befogadására alkalmasak. 125 A-ig képes készülékek fogadására: moduláris készülékek DPX kompakt megszakítók szerelőlapon mélységállító alsó pozícióba állítva VISTOP terhelésszakaszoló kapcsoló mellső hajtással Kihúzható szerelőkeret segítségével műhelyasztalon vezetékezhető. 8. ábra

16 Nedbox falon kívüli kiselosztók A Nedbox falon kívüli kiselosztók folyamatosan kiváltják a 9 és modulos Ekinox falon kívüli kiselosztókat. Az Ekinox kiselosztók gyártása folytatódik, rendelhető. 9. ábra A Nedbox falon kívüli tokozatok: 1. Szélesség: 8 modul, 1 sor 12+1 modul, 1-4 sor 2. Ajtó: Fehér tömör Füstszínű 10. ábra Nedbox süllyesztett kiselosztók

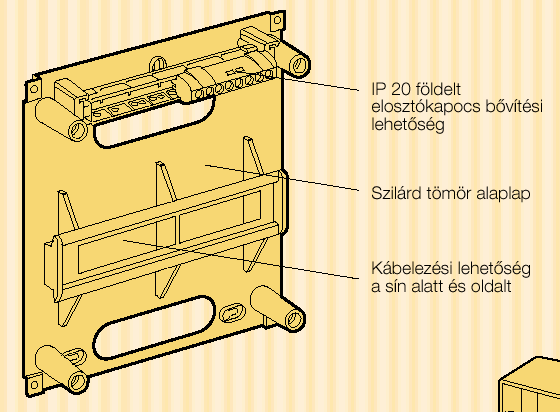

17 Belső kialakítás: Merev tömör hátfal Kibillenthető és kivehető készülékváz Extra hely a sín alatt és mellett a vezetékezéshez Kábelek vezetékek Colson kábelkötegelővel rögzíthető Nagy kapacitású elosztókapcsok átlátszó szigetelt burkolattal Helykialakítás további elosztókapcsoknak 11. ábra

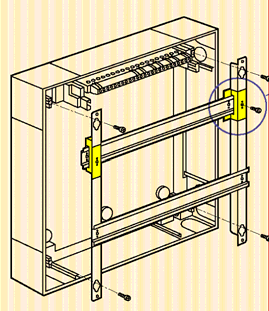

18 Ekinoxe süllyesztett kiselosztók Ekinoxe NX süllyesztett kiselosztók 4-72 modul befogadására alkalmasak. Felpattintható megfordítható nyitású fehér vagy füstszínű ajtó. Az állítható szerelőkeret segítségével a vízszintezési hibák kiküszöbölhetők. 12. ábra

19 Ekinoxe TX süllyesztett kiselosztók modul (soronként 18 modul) befogadására alkalmasak. Fehér vagy füstszínű ajtó. Az állítható szerelőkeret segítségével a vízszintezési hibák kiküszöbölhetők. 125 A-ig képes készülékek fogadására: moduláris készülékek DPX kompakt megszakítók szerelőlapon mélységállító alsó pozícióba állítva VISTOP terhelésszakaszoló kapcsoló mellső hajtással Kihúzható szerelőkeret segítségével műhelyasztalon vezetékezhető 13. ábra

20 Süllyesztett kiselosztók szerelt falba Süllyesztett kiselosztók szerelt falba 6-48 modul befogadására alkalmasak. Fehér vagy füstszínű megfordítható ajtó. Beépítő és összekötő köröm segítségével rögzíthető. 14. ábra

21 Plexo kiselosztók Plexo vízmentes falon kívüli kiselosztó (IP55) 2-54 modul befogadására alkalmasak. 125 A-ig képes készülékek fogadására: moduláris készülékek DPX kompakt megszakítók VISTOP terhelésszakaszoló kapcsoló Összekötő készlet segítségével két kiselosztó IP 55 védettségű összekapcsolására van lehetőség. A kiselosztón levő kikönnyítések a tömszelencék gyors és egyszerű szerelését teszik lehetővé. 15. ábra

22 6.3. XL3 fali és álló elosztószekrények Az XL3 szekrénycsalád a kínálat bővítésén túlmenően teljes szabadságot biztosít az elosztószekrények kiválasztásában, kialakításában és a választott munkamódszer tekintetében is. A megoldás szabadsága: Az XL3 termékskáláját előszerelt faliszekrények, valamint szabadon kialakítható fali és állószekrények alkotják. 16. ábra Az elosztás szabadsága: Az XL3 szekrények bármelyik elosztási struktúra fogadására alkalmasak. Hagyományos elosztás: Gyűjtősíntartók és sínek Elosztóblokkok Elosztókapcsok Fésüs sínek 17. ábra

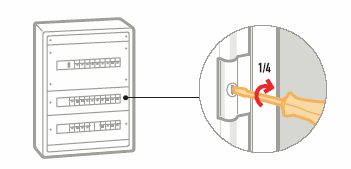

23 XL-Part és a Lexic automatikus elosztás: Függőleges tápsíntartók és sínek Készülékfoglalatok Vízszintes sorelosztók Automatikus fésűs elosztás A kialakítás szabadsága: Előlapok: o Negyedfordulatos zárással o Csavaros, nyitható csuklópántos o zárható 18. ábra Ajtók: o Lapos Fém Üvegezett 19. ábra o Domború Fém üvegezett 20. ábra

24 A munkamódszer szabadsága: A szekrények belseje jól hozzáférhető, ennek köszönhetően az XL3 a szerelés és kialakítás teljes szabadságát adja. Leszerelhető oldallapok Kivehető szerelőkeret 21. ábra Az XL3 termékválsztéka: XL3 160-as fali elosztószekrény XL3 400-as fali és álló elosztószekrények XL3 800-as fali és álló elosztószekrény XL es álló elosztószekrény. Az elosztószekrény megnevezésében a szám minden esetben a bele szerelhető legnagyobb áramú készüléket jelöli.

25 6.3.1.XL3 160 fali elosztószekrények Az XL3 160-as elosztószekrények előszerelten kerülnek szállításra. Soronként 24 modul befogadására alkalmasak. Fajtái: Falon kívüli fém elosztószekrények o 2-6 soros felépítés o DPX 125 fogadására alkalmas o Lapos és domború ajtók o Felépítés: 22. ábra o Levehető keret 23. ábra o Egyedileg is kivehető Tető, alsó zárólap, oldallapok

26 24.ábra o Kivehető szerelőkeret 25. ábra o Kábelrögzítés 26. ábra

27 Süllyesztett fém elosztószekrények o 100 mm mély o 3-6 soros felépítés o DPX 125 fogadására alkalmas o Lapos és domború ajtók 27. ábra Felépítés: Kivehető szerelőkeret 28. ábra

28 Kábelrögzítés 29. ábra XL3 400 fali és álló elosztószekrények Az XL3 400-as fali és álló elosztószekrények teljes szabadsággal alakíthatók ki. Tökéletes szilárdságot biztosítanak az elosztórendszer minden eleme számára.

29 Soronként 24 modul befogadására alkalmasak. Magasságuk 600 és 1900 mm között lehet. Akár az álló, akár a fali szekrények sorolhatók, illetve kábeltokkal is összekapcsolhatók. Fajtái: IP43 védettségű fém fali és állószekrények o 400A-ig fogadja a teljesítmény készülékeket o Lapraszerelt állapotban kerül szállításra o Vágható kábelbevezető lemez o mm faliszekrény o mm állószekrény o 100mm magasságú magasító keret az álló szekrényekhez o Lapos és domború ajtók

30 Felépítés o Egyesével levehető oldallapok 30. ábra o Teljes hozzáférés oldallapok nélkül 31. ábra

31 o Vízszintes és függőleges sorolás Külön tartozék nélkül 32. ábra o Negyedfordulatos plombálható Előlapok 33. ábra

32 o Szerelőlapok felakasztása és rögzítése közvetlenül a tartóbordákra IP43 védettségű műanyag faliszekrények o 400A-ig fogadja a teljesítmény készülékeket o Lapraszerelt állapotban kerül szállításra o Aktív hátlap o C sínes, XL-Part 400-as aktív rendszer fogydása o mm faliszekrény o Lapos és domború ajtók 34. ábra o Felépítés o Egyesével levehető oldallapok 35. ábra

33 o Teljes hozzáférés oldallapok nélkül 36. ábra o Vízszintes sorolás külön tartozék nélkül 37. ábra

34 o Negyedfordulatos plombálható Előlapok 38. ábra o Szerelőlapok felakasztása és rögzítése közvetlenül a tartóbordákra 39. ábra IP55 védettségű fém faliszekrények o 250A-ig fogadja a teljesítmény készülékeket o Kivehető szerelőkeret o Átforgatható tömör ajtó fogantyúval o mm magasság o Cabstop kábelbevezető lap alkalmazási lehetősége

35 o Felépítés o Kivehető szerelőkeret 40. ábra o Cabstop kábelbevezető lap alkalmazási lehetősége 41. ábra XL3 800 fali és álló elosztószekrények Az XL3 800-as fali és álló elosztószekrények teljes szabadsággal alakíthatók ki. Tökéletes szilárdságot biztosítanak az elosztórendszer minden eleme számára.

36 Soronként 24 illetve36 modul befogadására alkalmasak. Magasságuk 1050 és 1950 mm között lehet. Akár az álló, akár a fali szekrények sorolhatók, illetve kábeltokkal is összekapcsolhatók. Belső kábeltok elhelyezésére is van lehetőség. Fajtái: IP43 védettségű fém fali és állószekrények o 800A-ig fogadja a teljesítmény készülékeket o Lapraszerelt állapotban kerül szállításra o Kétféle szélesség: 660 mm soronként 24 modul 910 mm soronként 36 modul, vagy 24 modul belső kábeltokkal o mm faliszekrény o mm állószekrény o Fém és üvegezett ajtók Felépítés: o Egyesével levehető oldallapok 42. ábra

37 o Teljes hozzáférés oldallapok nélkül 43. ábra o Vízszintes és függőleges sorolás Külön tartozék nélkül 44. ábra

38 o Negyedfordulatos plombálható Előlapok 45. ábra o Szerelőlapok felakasztása és rögzítése közvetlenül a tartóbordákra 46. ábra IP43 védettségű fém, összeállítható állószekrények o 800A-ig fogadja a teljesítmény készülékeket o Lapraszerelt állapotban kerül szállításra o 660 mm soronként 24 modul o Osztott ajto kialakítási lehetőséggel o mm állószekrény o Fém és üvegezett ajtók o Felépítése megegyezik az előzőekben ismertetettel.

39 o Kialakítás elve: o 47. ábra IP55 védettségű fém fali és álló szekrények o 630A-ig fogadja a teljesítmény készülékeket o Lapraszerelt állapotban kerül szállításra o Kétféle szélesség: 700 mm soronként24 modul 950 mm soronként 36 modul, vagy belső kábeltok o mm magasság faliszekrény o mm á elosztószekrény

40 o Felépítés o Levehető oldallapok 48. ábra Vízszintes sorolhatóság 49. ábra XL álló elosztószekrények

41 Az XL es álló elosztószekrények egy külön-külön rendelhető alap-tető és egy tartóoszlopból álló vázszerkezet, amely hátlapokkal, oldallapokkal, ajtókkal kiegészítve számtalan variációt tesz lehetővé a-ig biztosítják a nagyteljesítményű elosztási igények kielégítését. Jellemzői: Egyféle magasság 2m Háromféle szélesség o 475mm a külső kábeltok céljaira o 725mm soronként 24 modul kapacitás o 975mm soronként 36 modul kapacitás, vagy 24 modul belső kábeltokkal Háromféle mélység o 475mm o 725mm o 975mm Kétfajta védettségi szint o IP 30 o IP55 ajtóval és tömítéssel, sorolás esetén is. Kialakítás elve:

42 50. ábra Szekrényösszeállítás: 51. ábra

43 6.4. Szerelőlapos elosztószekrények Atlantic szerelőlapos fali elosztószekrények Az Atlantic szerelőlapos fali elosztószekrény mélysége, szélessége, magassága 18 méretben változik. Védettség: IP 55 IK 10 I. érintésvédelmi osztály erősített poliészter bevonattal ellátott acéllemezből készült elosztószekrény. Galvanizált szerelőlapra és készüléktartó vázra helyezhetők el a szerelvények ábra

44 6.4.2.Altis szerelőlapos álló elosztószekrények Az Altis szerelőlapos álló elosztószekrény mélysége, szélessége, magassága 7 méretben változik. Az 1200 és 1600 mm széles szekrények dupla ajtóval vannak ellátva. Védettség: IP 55 IK 10 I. érintésvédelmi osztály erősített poliészter bevonattal ellátott acéllemezből készült elosztószekrény. Galvanizált szerelőlapra helyezhetők el a szerelvények. 53. ábra

45 6.5. Szekrényelemek Az elosztószekrények általános felépítése: kábelek fogadása és elrendezése fő (betáp) készülékek DPX, Vistop elosztás átvezető gyűjtősínek elosztóblokkok helynövelés készülékek DPX Vistop Moduláris készülékek elmenő kábelek csatlakozása

46 6.6.XL-PRO2 tervezőprogram Az elosztószekrények megtervezése: Az energiaelosztás szakkatalógusban található táblázat segítségével. 55. ábra XL-PRO tervezőprogrammal 56. ábra.

47 Az XL-PRO elosztószekrény tervező program 4000A tartalmazza a készülékeket és a tokozatokat. Használat menete: 1. A szükséges termékek kiválasztása 2. megfelelő típusú és méretű elosztószekrény kiválasztása 3. Az elosztószekrényben elhelyezkedő készülékek elrendezése 4. Végleges anyagjegyzék elkészítése (automatikusan) 5. Az egyvonalas rajz megrajzolása (automatikusan) 6. Költségvetés elkészítése 57. ábra

48 FIGYELEM! Az XL-PRO2 tervezőprogram az iskolák számára kedvezményesen megvásárolható, illetve abban az esetben, ha rendelkeznek XL-PRO tervezőprogrammal, ingyenesen juthatnak hozzá az új verzióhoz. Kérjük, hívja oktatómérnökeinket!
