1 R á d i ó s e s z k ö z ö k A legújabb technológiát képviselő Air2 rendszerű rádiós behatolásjelző eszközök minden INIM behatolásjelző központtal kompatibilisek. Az Air2 rendszer elemei: Air2-BS100 rádiós adó-vevő modul (50 érzékelő, 100 távvezérlő) Air2-BS100/30 rádiós adó-vevő modul (30 érzékelő, 50 távvezérlő) Air2-IR100 passzív-infra mozgásérzékelő Air2-MC100 nyitásérzékelő / redőny / kimenet Air2-KF100 4 nyomógombos távvezérlő Telepítői útmutató Működési frekvencia 868MHz Kommunikáció típusa kétirányú Moduláció GFSK Csatornaszám 3 Felügyeleti idő perc A pontos és megbízható működés érdekében a BS100 adó-vevő modult olyan helyre kell telepíteni, ami a rádiós eszközök középpontjában helyezkedik el, és problémamentesen csatlakoztatható hozzá a behatolásjelző központ I-BUS rendszerbusza. Minden rádiós érzékelőt olyan magasra kell telepíteni, hogy az érzékelési távolság megfelelő legyen, valamint elkerülhető legyen a gondatlanságból vagy szándékosságból adódó elvakítás. A megbízható működés érdekében megtekinthető minden egyes rádiós eszközhöz tartozó, a BS100 adó-vevő által mért térerősség a kezelőegységen, ill. a SmartLeague programban. Az Air2 rendszer 3 kommunikációs csatornát biztosít. Ezzel lehetséges az egymáshoz közeli rádiós eszközök rádiós interferenciájának elkerülése. Az Air2 rádiós eszközök biztonságos telepítéséhez és működtetéséhez elengedhetetlen a rendszerrel használt vezetékes központ Telepítői és Programozói útmutatójának ismerete..

2 BS100 rádiós adó-vevő modul A BS100 rádiós adó-vevő modul az INIM vezetékes behatolásjelző központ I-BUS rendszerbuszára illeszti a rádiós eszközök jelét. Minden INIM SmartLiving behatolásjelző központ támogat 1 Air2-BS100 adó-vevő modult, amelyet az I-BUS rendszerbuszon keresztül lehet a központhoz illeszteni. A BS-100 modul szimulál: 1db proximity olvasót meghatározott címmel, amelyre 100db (BS100/30 esetén 50db) KF nyomógombos távvezérlő is felprogramozható. Akár 10db bővítőmodult, amelyekre maximum 50 (BS100/30 esetén 30) terminál programozható (rádiós érzékelő) k BS100 (BS100/50) BS100/30 Működési feszültség 10,5 16V Maximális áramfelvétel 100mA Méretek *mm+ 80 x 170 x g Szimulált bővítőmodul 10 Max. be- / kimenet Max. távvezérlő A B C D E F G H I L M N O P + D S csatlakozók az I-BUS rendszerbusz számára T1 csatlakozó (jövőbeni használatra) Szabotázskapcsoló: előlap Szabotázskapcsoló: hátlap Címválasztó DIP mikrokapcsolók P1 nyomógomb P2 nyomógomb LED1 sárga LED2 zöld LED3 zöld Antenna Rögzítő csavarok helye Szabotázskapcsoló csavar helye Kábelbevezetés helye BS100 PCB BS100 HÁTLAP A 3db LED jelzéseinek értelmezése: LED1 LED2 LED3 Jelentés rendszertelen Rádiós adat fogadása vagy küldése rendszertelen Programozás (ld. programozás) rendszertelen Programozás (ld. programozás) rendszeres Rádiós eszköz beolvasása (központ által indított) rendszeres rendszeres Hibás programozás (pl.: két eszköz azonos be-/ kimeneti pontra programozva) 1 villanás 1 villanás 1 villanás Gyári beállítások visszaállítása Air2 - rádiós eszközök install HUN v1.00 2

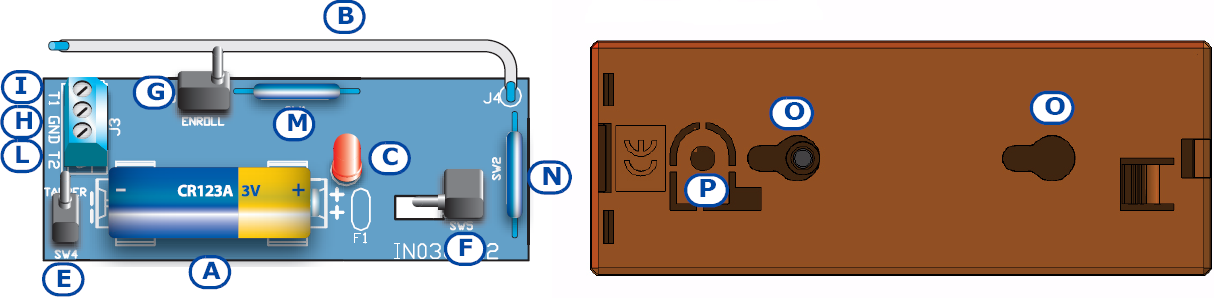

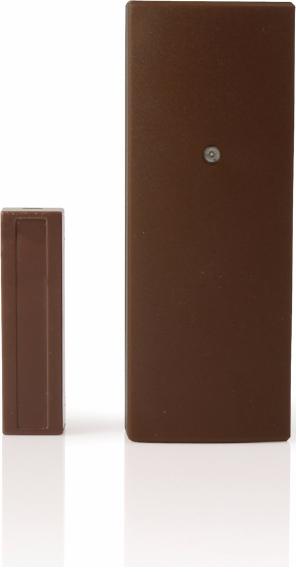

3 IR100 és MC100 rádiós érzékelők A Elem (CR123A) B Antenna C Visszajelző LED D Piroelem E Szabotázskapcsoló: előlap F Szabotázskapcsoló: hátlap G Beolvasás (ENROLL) nyomógomb H GND (0V) sorkapocs I T1 csatlakozópont L T2 csatlakozópont M Reed érzékelő: hosszabb oldal N Reed érzékelő: rövidebb oldal O Rögzítő csavarok helye P Szabotázskapcsoló csavar helye MC100 PCB IR100 PCB MC100 hátlap IR100 HÁTLAP Az IR100 egy kétirányú rádiós kommunikációra képes PIR mozgásérzékelő, 12m hatótávolsággal. Rendelkezik előlap és hátlap szabotázsvédelemmel, és lehetővé teszi a távolról történő érzékenység állítást, így utólagos beállításnál nem szükséges szétszerelni az érzékelőt. Az MC100 nyitásérzékelő kétféle pozícióban is rögzíthető, így könnyebben elhelyezhető. Az MC100 rendelkezik továbbá 2 csatlakozóponttal, amelyek beállíthatóak bemenetként, vagy openkollektor (OC) kimenetként is. Bemenetként beállítva a szokásos vonalvéglezárások (NO, NC, EOL, DEOL) alkalmazhatóak, illetve kapcsolható hozzá akár redőnyérzékelő is. A nyitásérzékelőből és a két csatlakozópontból érkező jelzéseket a központ külön képes kezelni. Az eszköz rendelkezik előlap és hátlap szabotázsvédelemmel. Air2-IR100 CR123A lítium Elem (3V) tartozék Elem várható élettartama 3 év PIR hatótávolság 12m Méretek *mm+ 58 x 100 x g Air2-MC100 CR123A lítium Elem (3V) tartozék Elem várható élettartama 4 év OC kimenet terhelhetősége max. 50mA Méretek *mm+ érzékelő 36 x 96 x g Méretek *mm+ mágnes 50 x 14 x 12 Maximális távolság (mágnes és az érzékelő között) 20mm Színek fehér, barna Mágnes rövid oldal Mágnes hosszú oldal Air2 - rádiós eszközök install HUN v1.00 3

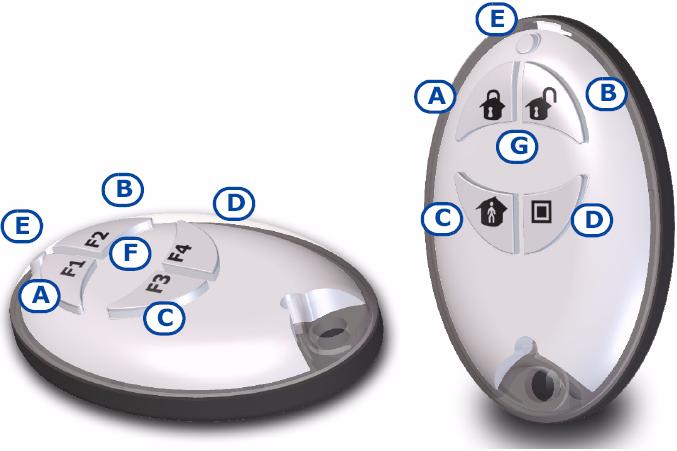

4 KF100 távvezérlő A B C D E F G Nyomógomb 1 LED1 vörös Nyomógomb 2 LED2 vörös Nyomógomb 3 LED3 vörös Nyomógomb 4 LED4 vörös Megerősítést jelző LED vörös / zöld Nyomógombok számokkal Nyomógombok ikonokkal A KF100 távvezérlő 4 nyomógombbal rendelkezik, amelyek a központon keresztül programozhatóak. A nyomógombok ikonokkal vagy számokkal azonosíthatóak. A kétirányú kommunikáció eredményeképpen a KF100 hanggal és fényjelzéssel képes visszajelezni a műveletek eredményét (zümmerrel és LED-del). A nyomógombokhoz tartozó visszajelző LED-ek ([A], [B], *C+ és *D+) jelentését az alábbi táblázat tartalmazza: Air2-KF100 CR2032 lítium Elem (3V) tartozék Zümmer Többtónusú Méretek *mm+ 61 x 41 x 12 15g Gumi nyomógombok feliratai: -ikonos -számfeliratos Nyomógomb LED1 LED2 LED3 LED4 Zümmer Művelet F1 1 villanás sípolás 1-es gyorsparancs indítása F2 1 villanás sípolás 2-es gyorsparancs indítása F3 1 villanás sípolás 3-as gyorsparancs indítása F4 1 villanás sípolás 4-es gyorsparancs indítása F2 + F3 1 villanás 1 villanás sípolás Billentyűzár be/ kikapcsolása F3 + F4 1 villanás 1 villanás sípolás Beolvasás (tanítás) Bármelyik 4 villanás 4 villanás Távvezérlő billentyűzár bekapcsolva jelzés A LED nem világít gombnyomás után, ha az elem feszültsége túl alacsony, ezzel jelezve az elemcsere szükségességét. A megerősítést jelző LED *E+ visszajelzésének értelmezése az alábbi táblázat szerint történik: A központ válasza A központ nem fogadta a parancsot A központ fogadta, de nem hajtotta végre a parancsot A központ fogadta, és végrehajtotta a parancsot Megerősítést jelző LED - zöld Megerősítést jelző LED - vörös 1 villanás Zümmer 4 villanás fütty 3 villanás hosszú sípolás Air2 - rádiós eszközök install HUN v1.00 4

5 Ugrókódos azonosítás Az ugrókódos azonosítás lehetővé teszi az MC100 adó-vevő számára, hogy azonosítson minden KF100 távvezérlőt. Ennek a protokollnak köszönhetően a rendszer biztonsággal használható, és kizárja a rosszindulatú hozzáférést. A nem rendeltetésszerű távvezérlő használat, ill. a hozzáférés megtagadása visszajelzésre kerül. Az ugrókódos azonosítás kikapcsolható a BS100 programozása során (részletek a vonatkozó fejezetben), de ha egy KF100 távvezérlő több rendszerhez is használva van, akkor célszerű ezt a funkciót bekapcsolva hagyni. Működési alapelvek A BS100 adó-vevő modul központhoz illesztéséhez be kell állítani a DIP kapcsolókon egy címet 1 és 16 között. A beállított cím hozzárendelésre kerül egy virtuális kártyaolvasóhoz (amely a valós vezetékes kártyaolvasóhoz hasonlóan kezeli a rádiós műveleteket), valamint 10 virtuális bővítőmodulhoz, egymás után következő címekkel, a beállított címmel kezdődően (CÍM, CÍM+1, CÍM+2,, CÍM+9) A megfelelő biztonságos működés érdekében az alábbiak betartása szükséges: a virtuális kártyaolvasót be kell állítani a központ programozása során a virtuális kártyaolvasónak nem lehet azonos a címe egyetlen vezetékes kártyaolvasóval sem (nby/x, nby/s vagy JOY/MAX kártyaolvasók) a virtuális kártyaolvasót hozzá kell rendelni a kívánt területekhez a virtuális bővítőmodult be kell állítani a központ programozása során a virtuális bővítőmodulnak nem lehet azonos a címe egyetlen vezetékes FLEX5 bővítőmodullal sem a bővítőmodult csak abban az esetben fogja a rendszer a rádiós hálózat részeként kezelni, ha valamely pontja vezeték nélküli beállítású Vezeték nélküli be- és/vagy kimenetek Egy be- vagy kimeneti pont csak akkor lehet vezeték nélküli, ha az alábbi feltételek teljesülnek: Ha bemenet, akkor nem lehet dupla zóna. A bemenetre beállított érzékelő típusa nem lehet rezgésérzékelő. Mindenképpen bővítőmodulhoz kell tartoznia (nem tartozhat a központhoz vagy kezelőegységhez). Telepítés 1. Válassza ki a megfelelő szerelési helyet a BS100 adó-vevő modul és az érzékelők számára. 2. A DIP kapcsolók segítségével állítsa be a BS100 címét (ez lesz az első bővítőmodul, amely a vezeték nélküli be- / kimeneteket kezeli.) 3. Programozza be a központba a programozói menüben vagy a SmartLeague programban a BS100 rádiós adóvevő modult a beállított címtől kezdődően (maximum cím: CÍM+9), mint bővítőmodult. 4. A beállított címen lévő bővítőmodulokra (CÍM, CÍM+1, CÍM+2,, CÍM+9) válassza ki a használni kívánt be- / kimeneti pontot. 5. Kezelőegységen keresztül: nyomja le a billentyűt, aminek hatására a Rádiós felirat jelenik meg a kijelző alsó sorában. SmartLeague programon keresztül: klikkeljen kívánt bővítőmodulra a jobb egérgombbal, és válassza a helyi menüben a Rádión keresztül pontot. Megjegyzések: ha egy bővítőmodul bármely be- / kimeneti pontja rádiósként van beállítva, akkor a bővítőmodul összes többi pontja is csak rádiós lehet. 6. Olvassa be a rádiós be- / kimeneti pontot. 7. Ha a rendszerhez KF100 távvezérlőt akar használni, akkor programozza fel a központra a virtuális kártyaolvasót a beállított címen (CÍM). 8. Olvassa be a BS100 által szimulált virtuális kártyaolvasón a KF100 távvezérlőt (úgy, ahogy egy normál proximity kártyát olvasna be), a virtuális kártyaolvasó címe a BS100-on beállított cím (CÍM). 9. Ha megtörtént a beolvasás állítsa be a zónák, kimenetek és kártyák paramétereit. Programozás kezelőegységről Ha a programozást kezelőegységen szeretné elvégezni (paraméterek beállítása, rádiós eszközök beolvasása vagy törlése, stb.), akkor nézze át a használt behatolásjelző központ Telepítői és programozási útmutatóját. Air2 - rádiós eszközök install HUN v1.00 5

6 Példa Példaként egy SmartLiving 1050 központhoz az alábbi eszközök szükségesek: 12 vezetékes zóna, amelyből 3 a központra, 2 a kezelőegységbe és 7 zóna 2 bővítőmodulba van kötve. 18 rádiós zóna 5 távvezérlő A kiépítéshez szükséges legalább 1db kezelőegység (az ncode kezelőegység csak 1 zónabemenettel rendelkezik, így ebből a típusból 2 db szükséges), 2db FLEX5 bővítőmodul, valamint 1db Air2-BS100, amelynek a címe így 3 lesz (az első két cím a 2db FLEX5-höz van rendelve). A BS100 DIP kapcsolóit 3-as címre kell állítani ( ). A BS100 összesen 10 virtuális bővítőmodult képes szimulálni, ebben a kiépítésben 4-re van szükségünk (18 = a 4. virtuális bővítőmodulon 3 rádiós zóna lesz), így a virtuális bővítőmodulok címei: 3, 4, 5 és 6, ezeket kell beolvasni a központba. A Be- és kimenetek programozási pontban válassza ki a 3-as bővítőmodul 1-es pontját (T01) és olvassa be rá a rádiós érzékelőt, és ezt folytassa a többi pontra a többi érzékelővel. A kulcsok beolvasásánál válassza ki a beolvasáshoz a 3-as olvasót, majd válassza ki kulcs helyét, amelyre a beolvasás történik. A KF100 beolvasásához egyszerre kell lenyomni az F3 és F4 nyomógombokat a távvezérlőn. Programozás az Air2-BS100 rádiós adó-vevő modulon keresztül Bár lehetséges a rádiós eszközök részleges programozása a BS100 rádiós adó-vevő modulon keresztül, a gyártó azt javasolja, hogy ha lehetséges a programozás történjen számítógépről a SmartLeague programmal, vagy kezelőegységről a Programozói menün keresztül. A BS100 modulon lévő nyomógombok és LED-ek segítségével végezzel ez az alábbi 5 programozási műveletet: a P1 nyomógomb hozzáférést biztosít az alábbi 5 programozási fázishoz, amelyek körkörösen futnak ( VÉGE, PROG VÉGE, ) a P2 nyomógombbal lehetséges változtatást végrehajtani (ahol az értelmezhető) a DL1 LED jelzi, ha rádiós vétel vagy adás történt a DL2 LED jelzi a beállított értéket (ahol az értelmezhető) a DL3 LED jelzi az aktuális programozási pontot: 1-es fázis Beolvasás: nyomja le a beolvasni kívánt érzékelőn az ENROLL nyomógombot, vagy a KF100 távvezérlő esetén nyomja le egyszerre az F3 és F4 nyomógombot. A DL1 LED-nek fel kell villannia 4 másodpercen belül, ezzel jelezve, hogy az érzékelő/távvezérlő jelét vette, és beolvasta (megtanulta). A DL2 LED ez alatt kikapcsolva marad. 2-es fázis Törlés: nyomja le a törölni kívánt érzékelőn az ENROLL nyomógombot, vagy a KF100 távvezérlő esetén nyomja le egyszerre az F3 és F4 nyomógombot. A DL1 LED-nek fel kell villannia 4 másodpercen belül, ezzel jelezve, hogy az érzékelő/távvezérlő jelét vette, és törölte. A DL2 LED ez alatt kikapcsolva marad. 3-as fázis Rádiós csatorna váltása: a DL2 LED felvillanásainak száma jelzi az aktuális csatornaszámot. 3 csatorna használható. A P2 nyomógomb lenyomásával választható ki a BS100 modul következő csatornája. Ha új átviteli csatorna lett kiválasztva, akkor nagyon fontos, hogy le kell nyomni minden érzékelőn az ENROLL nyomógombot ill. KF100 távvezérlő esetén egyszerre az F3 és F4 nyomógombokat, így szinkronizálva a rádiós eszközöket az új csatornával. 4-es fázis BS100 modul szabotázsjelzésének engedélyezése / tiltása: a DL2 LED jelzi az opció állapotát: ha a LED ki van kapcsolva, akkor a BS100 rádiós adó-vevő modul szabotázsjelzés engedélyezett, a DL2 LED bekapcsolt állapotában a BS100 egyik szabotázsjelző mikrokapcsolója sem lesz felügyelve (nincs fedél- vagy fenékszabotázs). A P2 nyomógomb lenyomásával engedélyezhető, ill. tiltható a funkció. 5-ös fázis KF100 távvezérlők ugrókódos azonosításának engedélyezése / tiltása: a DL2 LED jelzi az opció állapotát: ha a LED ki van kapcsolva, akkor az ugrókódos azonosítás engedélyezett, a DL2 LED bekapcsolt állapota az ugrókódos azonosítás kikapcsoását jelzi. A P2 nyomógomb lenyomásával engedélyezhető, ill. tiltható a funkció. A BS100 rádiós adó-vevő modul alapbeállításainak visszaállítása A BS100 rádiós adó-vevő gyári alapbeállításainak visszaállításához tartsa lenyomva a P2 nyomógombot a 2-es programozási fázis Törlés során 10 másodpercig. A művelet sikerességét a 3 LED egyidejű felvillanása jelzi. Air2 - rádiós eszközök install HUN v1.00 6

7 Megjegyzések: Air2 - rádiós eszközök install HUN v1.00 7
