1 Az OLAJJAL, ZSÍRRAL ÉS FEHÉRJÉVEL SZENNYEZETT IPARI SZENNYVIZEK HELYSZÍNI TISZTÍTÁSA, ÚJRA HASZNOSÍTÁSA Copyright, Boros Béla István. Minden jog fenntartva! Az anyag bárminemű sokszorosítása, másolása, terjesztése csak a copyright tulajdonos előzetes engedélyével történhet.

2 A z O l a j S á r k á n y t e c h n o l ó g i a Ez egy technológia és berendezés, ami újra hasznosíthatóvá teszi az olaj/zsír szennyezett ipari szennyvizeket, vagy a tejipar, élelmiszer ipar zsír/fehérje szennyezett mosóvizét. Gazdaságos technológia: Elfogadható beruházási érték Ultra alacsony üzemeltetési költség Kézben tartható technológia: Távfelügyelet és teljes kontroll

3 M i t é r h e t a z O l a j S á r k á n y? Már jelenleg is rendkívül értékes az a lehetőség, hogy édesvizet tudunk megtakarítani, és egyes ipari területeken a felhasznált víz 97-98%-át újra lehet hasznosítani. Az iható édesvíz készlet csökken 2 milliárd embernek nincs tiszta ivóvize A víz egyre többet ér év múlva a víz értékesebb lesz az olajnál

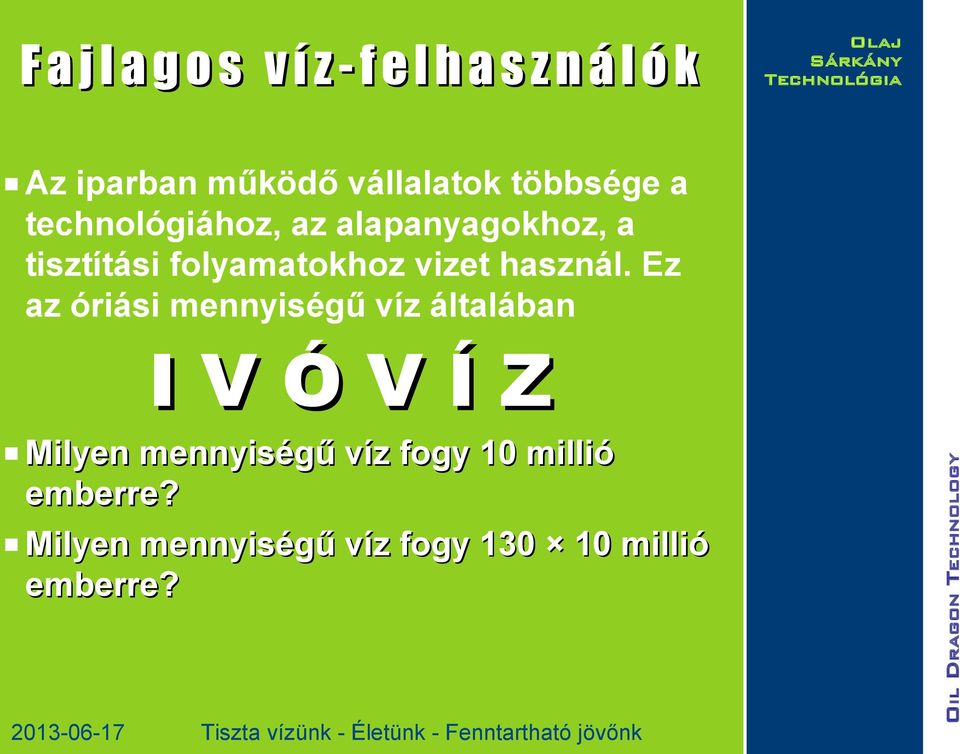

4 F a j l a g o s v í z - f e l h a s z n á l ó k Az iparban működő vállalatok többsége a technológiához, az alapanyagokhoz, a tisztítási folyamatokhoz vizet használ. Ez az óriási mennyiségű víz általában I V Ó V Í Z Milyen mennyiségű víz fogy 10 millió emberre? Milyen mennyiségű víz fogy millió emberre?

5 F a j l a g o s v í z - f e l h a s z n á l ó k Emberi fogyasztás Egység (fő/nap) 10 millió főre (m 3 /év) Étel, ital 2 liter/fő/nap 7,3 millió m 3 /év Emberi vízhasználat liter/fő millió m 3 /év Tejgyártás 3 4 liter/1 liter tej 5 millió m 3 /év Autóipar, mosó 0,5 2 m 3 /jármű millió m 3 /év* Ipari fogyasztás Egység Ipari igény (m 3 /év) Forgácsoló üzemek 2 10 liter/óra 2,5 millió m 3 /év Papírgyártás 300 m 3 /tonna 120 millió m 3 /év** Vasgyártás 22 m 3 /tonna 44 millió m 3 /év*** Villamos energia 200 m 3 /MWh Napi igény: 6300 MWh 460 millió m 3 /év * 2db mosás/fő/év ** tonna/év, illetve *** 2 millió tonna/év gyártáshoz

6 T ö b b s z ö r ö s v i l á g b a j n o k ú j t e c h n o l ó g i a

7 N e m z e t k ö z i e l i s m e r é s e k,

8 N e m z e t k ö z i e l i s m e r é s e k,

9 N e m z e t k ö z i e l i s m e r é s e k,

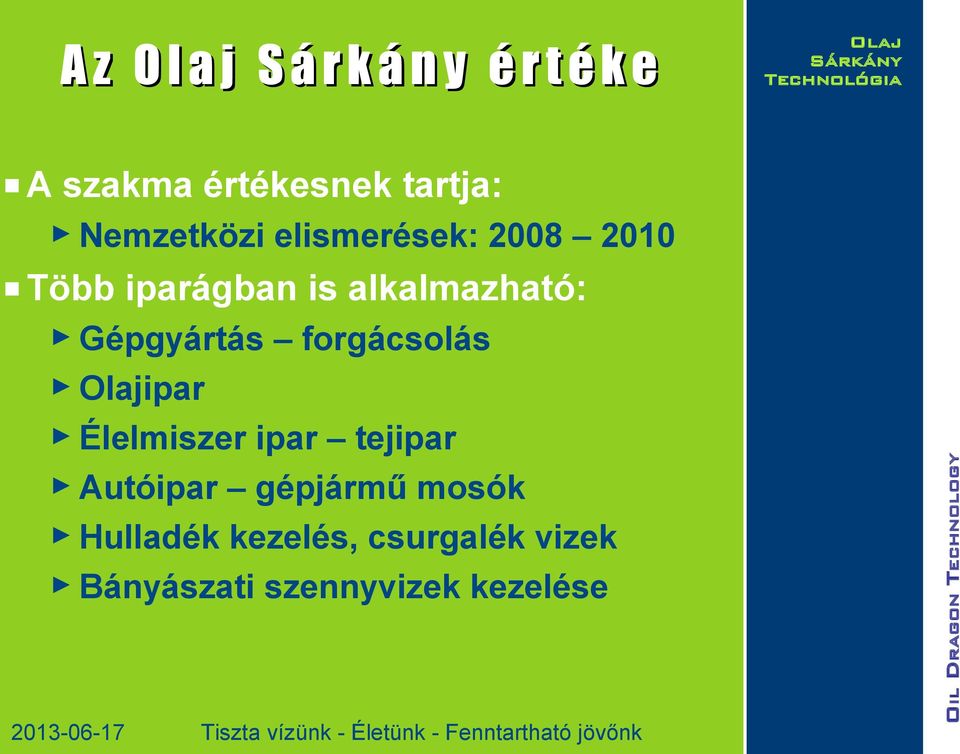

10 A z O l a j S á r k á n y é r t é k e A szakma értékesnek tartja: Nemzetközi elismerések: Több iparágban is alkalmazható: Gépgyártás forgácsolás ipar Élelmiszer ipar tejipar Autóipar gépjármű mosók Hulladék kezelés, csurgalék vizek Bányászati szennyvizek kezelése

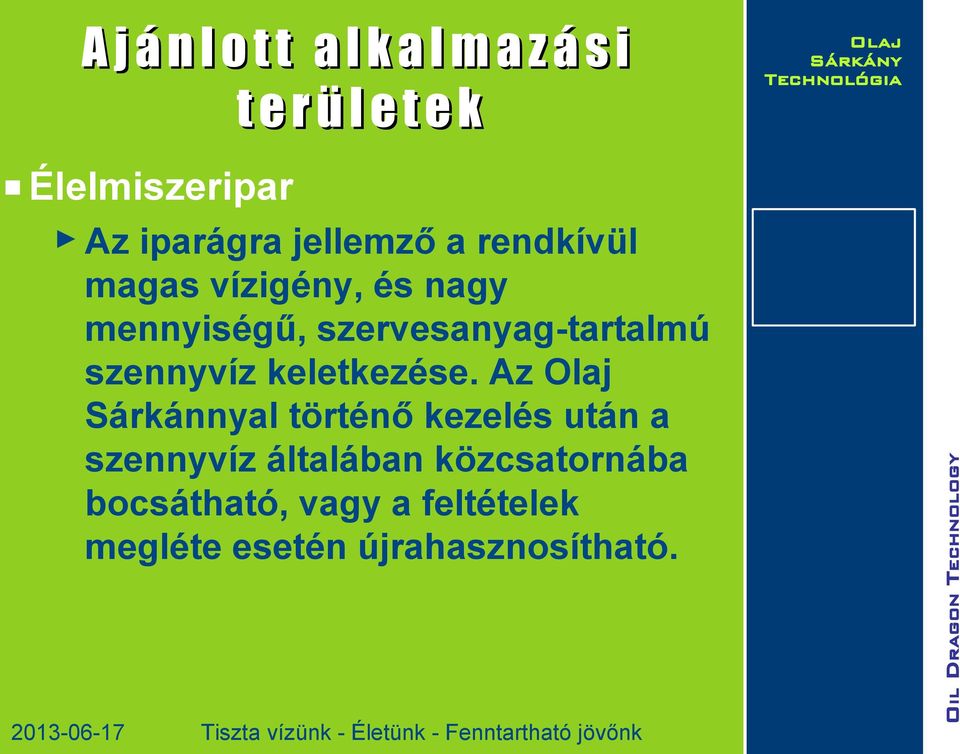

11 A j á n l o t t a l k a l m a z á s i t e r ü l e t e k Élelmiszeripar Az iparágra jellemző a rendkívül magas vízigény, és nagy mennyiségű, szervesanyag-tartalmú szennyvíz keletkezése. Az Sárkánnyal történő kezelés után a szennyvíz általában közcsatornába bocsátható, vagy a feltételek megléte esetén újrahasznosítható.

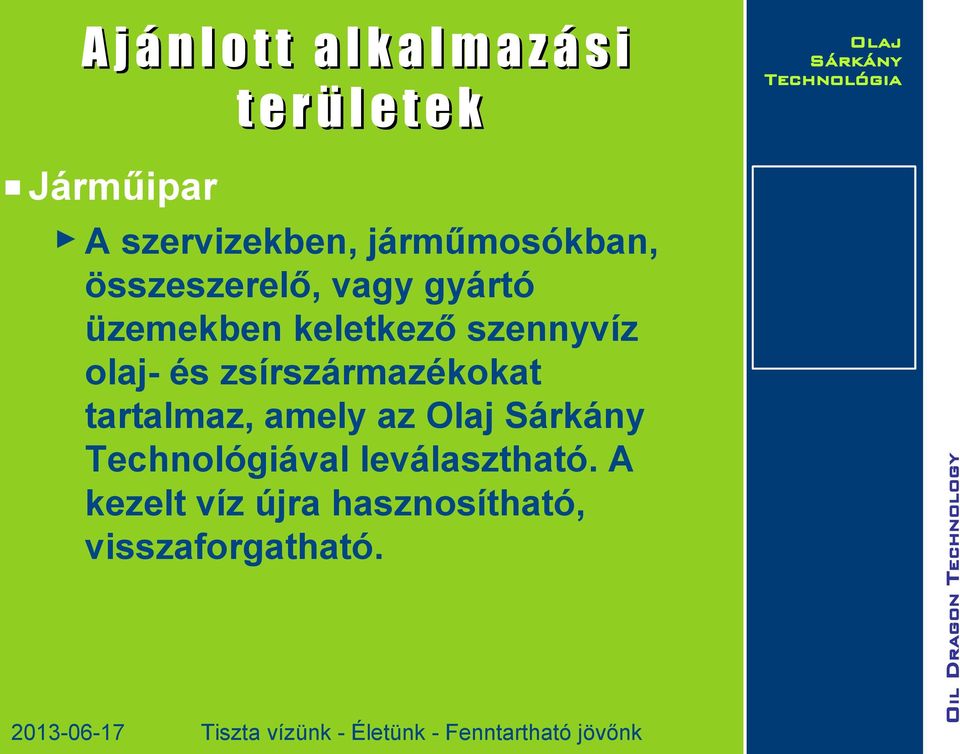

12 A j á n l o t t a l k a l m a z á s i t e r ü l e t e k Járműipar A szervizekben, járműmosókban, összeszerelő, vagy gyártó üzemekben keletkező szennyvíz olaj- és zsírszármazékokat tartalmaz, amely az Technológiával leválasztható. A kezelt víz újra hasznosítható, visszaforgatható.

13 A j á n l o t t a l k a l m a z á s i t e r ü l e t e k és Gépipar A alkalmazása különösen ajánlott azokon a területeken, ahol ipari melléktermékként jelenik meg az emulziós szennyezés: ipari létesítményekben, a kenéstechnológiai iparágban, fémmegmunkáló, forgácsoló műhelyek, illetve más olaj- és zsír-származékokkal dolgozó technológiáknál.

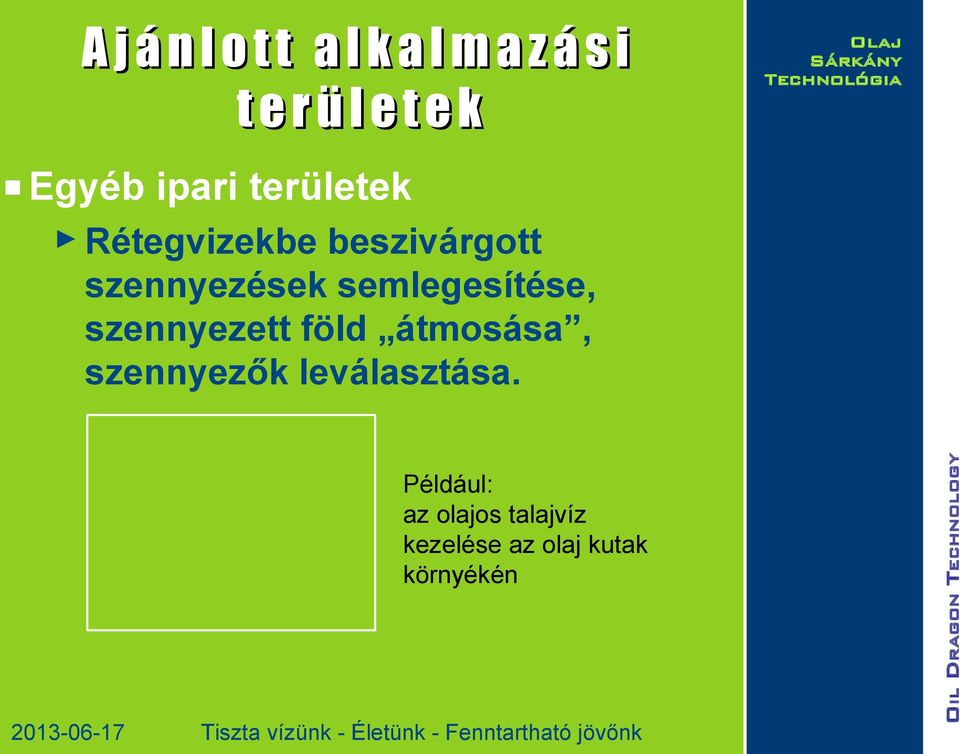

14 A j á n l o t t a l k a l m a z á s i t e r ü l e t e k Egyéb ipari területek Rétegvizekbe beszivárgott szennyezések semlegesítése, szennyezett föld átmosása, szennyezők leválasztása. Például: az olajos talajvíz kezelése az olaj kutak környékén

15 A z O l a j S á r k á n y é r t é k e Rendívül gazdaságos technológia: Elfogadható beruházási érték (kb. a szennyvíz bírság értéke egy max liter/óra teljesítményű bázis berendezés esetében) Rendkívül gazdaságos üzemeltetés: 150 Wh/m 3 -t sem éri el a vízkezelő reaktor energia igénye Ez alternatív (nap, szél, stb.) forrásból is biztosítható 0,05/m 3 alatti víz tisztítási költség

16 Költségek összehasonlítása 30 Flotációs Kiindulás év 2. év 3. év 4. év 5. év 6. év Tiszta vízünk - Életünk - Fenntartható jövőnk 7. év 15

17 M i t e r e d m é n y e z a z O l a j S á r k á n y h a s z n á l a t a? Az olajos szennyeződés általában folyadék formában jelenik meg és annak megsemmisítését, semlegesítését a környezet védelme érdekében jogszabály írja elő: 28/2004. (XII. 25.) KvVM alaprendelet rendelet és módosításai, a vízszennyező anyagok kibocsátásaira vonatkozó határértékekről és alkalmazásuk egyes szabályairól

18 M i t e r e d m é n y e z a z O l a j S á r k á n y h a s z n á l a t a? Az ipari ágazatokban alig van tevékenység, mely során ne keletkezne olajszennyezés. Az előírások szerint ezt a szennyeződést veszélyes hulladékként kell kezelni. Az segítségével a kibocsátott szennyvíz olajszennyezettsége az Európai Szabvány szerinti 5 mg/liter alatti érték alá csökken, és így közcsatornába bocsátható, vagy ipari vízként újra is felhasználható.

19 M i t e r e d m é n y e z a z O l a j S á r k á n y h a s z n á l a t a? Az olaj/zsír szennyezés mértékét 5 ppm (5 mg/liter) alá csökkenti. Nincs más berendezés vagy technológia, ami ezt egy lépésben ilyen alacsony üzemeltetési költségek mellett meg tudja csinálni. Másodlagos hatások: Csökkenti a víz keménységét. Egyéb szennyezéseket is kiválaszt a vízből, pl. fémeket.

20 M i t e r e d m é n y e z a z O l a j S á r k á n y h a s z n á l a t a? környezetvédelem alkalmazásával radikálisan csökkenthető az ökológiai terhelésnek egy rendkívül veszélyes és szennyező formája: a fogyó édesvíz készlet, és a szaporodó szennyezett víz készlet.

21 M i t e r e d m é n y e z a z O l a j S á r k á n y h a s z n á l a t a? egyszerűség zárt rendszerű, tiszta technológia, egyszerű működési elv folyamatos, felügyelet nélküli üzemmód, könnyű kezelhetőség egyszerű, gyors kivitelezés, telepítés

22 M i t e r e d m é n y e z a z O l a j S á r k á n y h a s z n á l a t a? gazdaságosság alacsony működtetési költségek minimális szervizköltség, kevés kopó alkatrész rendkívül alacsony energia fogyasztás beruházási terhek csökkentéséhez pályázati lehetőség szennyvízkezelési költségek csökkenése a víz visszaforgatásával, alacsony közmű költség

23 F ü g g e t l e n s z a k é r t ő i v i z s g á l a t Az eljárást és berendezést, az MTA Anyag és Környezetkémiai Intézet vizsgálta és minősítette. Összefoglaló jelentéséből idézünk (35. oldali idézet): Az ülepítő részből vett minták kémiai analíziséből megállapítható volt, hogy a 236 ppm olajos szennyezőt tartalmazó vizek tisztítása során a tisztított víz KOIk eredményei és az abból sztöchiometriai adatok alapján, CH2 bázison számolt szénhidrogén tartalom mellett érte el a 28/2004. (XII. 25.) KvVM rendelet előírásai szerinti 5 mg/l alatti határértéket ( 5A. 5B. méréssorozat). A vizsgálatok alapján megállapítható, hogy a tisztított vízre vonatkozó kezelésintenzitások ezen paraméterek esetében 98,2 % tisztítási fokot eredményeztek.

24 F ü g g e t l e n s z a k é r t ő i v i z s g á l a t 36. oldali idézet: A laboratóriumi berendezés tapasztalatai alapján megépített megnövelt l/h kapacitású modellberendezés üzemeltetéséből kapott minta esetén laboratóriumi berendezésben tapasztalthoz viszonyítva jelentősen nagyobb, 99,5%-os tisztítási hatásfokot találtunk. A kiindulási 495 mg/l nagyságú szénhidrogén szennyezés a tisztított vízben 2,9 mg/l alá csökkent

25 F ü g g e t l e n s z a k é r t ő i v i z s g á l a t 37. oldali idézet: Vizsgálataink során modelloldatként 2,8%-os zsírtartalmú tej, ivóvíz és detergens felhasználásával készített modell összetételt használtunk. Megállapítottuk, hogy a kezelés során mindkét elektródapárral jelentős tisztítási hatásfok volt elérhető. A kezdeti szennyezett víz 7720 mgo/l KOIk értéke a tisztított vízben 940, illetve 980 mgo/l értékre csökkent, ami 88 %, ill. 87,5 %-os tisztítási hatásfokot jelent.

26 F ü g g e t l e n s z a k é r t ő i v i z s g á l a t Az M.T.A. Anyag és Környezetkémiai Intézet jelentése és mérései szerint: a berendezés elvi felépítése és kivitelezett prototípusa alkalmas az olaj és zsírszennyezett emulziók helyszíni eliminálására, a 28/2004. (XII. 25.) KvVM rendelet előírásai szerinti 5 mg/l alatti határérték betartása mellett.

27 V í z k e z e l ő m ó d s z e r e k Előny: Hátrány: szűrés derítés, ülepítés adhéziós eljárás desztilláció flotáció membránszűrés termikus emulzióbontás egyszerűség energiaigény vegyszerigény szerviz igény víz újra hasznosítás beruházási költség környezeti terhelés

28 M e n n y i r e k ö n n y ű h a s z n á l n i? A berendezés a szennyezés mennyiségének megfelelő mértékben elektrokémiai úton bontja az emulziót. A környezetszennyező anyagok különválasztásával a 2 3%-os mennyiségű veszélyes hulladék, a helyszínen automatikusan műanyag zsákba kerül. Automatikus működés, távfelügyelettel Nincsenek vízkezelő vegyszerek

29 K ö n n y ű t e l e p í t e n i liter/óra teljesítményű berendezés: 1,5 méter hosszú, 0,7 méter széles, 1,8 méter magas

30 K ö n n y ű t e l e p í t e n i... vezérlő egység reaktor iszap gyűjtő napelem víztározó csatorna Felépítés szennyvíz gyűjtő akna ph-szabályozó rendszer egyrekeszes ülepítő olajleválasztó reaktor Szivattyú tároló a keletkező iszap részére szivattyú vezérlőegység opcionális elemek Napelemes egység Hőcserélő (erős szennyeződés esetén fokozza a hatékonyságot)

31 T e l e p í t é s h e l y i g é n y e Telepítési adatok reaktor energiaigénye: szennyezettség mértékétől függően 0,10 0,12 kwh/m 3 teljes rendszer energiaigénye: 2,0 3,0 kwh/m 3 (hulladékhő hasznosítása esetén ez jelentéktelen érték) helyigény ~1000 l/h teljesítményű berendezés esetén: 1m x 2m x 3m műtárgy: iszap-szennyvíz fogadó akna

32 K ö n n y ű k e z e l é s... Állandó kezelői felügyeletet nem igényel A ph-adagoló utántöltése néhány perces művelet, melyet műszakonként kell elvégezni. A vezérlő egység a tartály minimális szintjénél, vagy üzemzavar esetén hangjelzést ad. Az adagoló utántöltésének, vagy a hiba elhárításának idejére, a berendezés a szennyvíz feladását szünetelteti, egyúttal a szerviznek hibajelzést küld.

33 M e n n y i b e k e r ü l a z O l a j S á r k á n y b e r e n d e z é s? Egy liter/h kapacitású berendezés előállítható nagyjából egy magyar szennyvíz bírság költségén. Egyedi, kis szériás gyártási költségeket kalkulálva Az üzemeltetési költsége 0,05/m 3 alatt van. Kínában a nagy sorozatú előállítási költség lényegesen kisebb lesz.

34 H o g y a n l e h e t b e s z e r e z n i? berendezést Kínába, vagy a Távol-Keletre nem szállítunk Kizárólag csak a technológia, illetve a Know-How hasznosítását adjuk át A hasznosításért Egyszeri Díjat kérünk Royalty típusú díj nincs Mindössze EGY megfelelően tőkeerős partnerrel fogunk szerződni A kizárólagos tárgyalási pozíció lekötése előnyt jelent a tárgyalásokban

35 M e n n y i b e k e r ü l a z O l a j S á r k á n y t e c h n o l ó g i a? Az Egyszeri Díj összege: Arányos kell, hogy legyen a Kínai Népköztársaság piac méretével A kizárólagos tárgyalási pozíció lekötéséhez minimálisan az Egyszeri Díj 10%-át fel kell ajánlani A kizárólagos tárgyalási pozíció díja üzletkötés esetén beleszámít az Egyszeri Díj összegébe

36 J a v a s o l t ü z l e t i m o d e l l berendezések gyártása berendezések kihelyezése saját tulajdonban a szennyvíz kezelés helyszínére A kezelt víz mennyiségével és az idővel arányos bérleti díjak begyűjtése: Ez a modell gyakorlatilag megegyezik: egy internetszolgáltató, vagy egy mobiltelefon szolgáltató, vagy egy közmű (víz, gáz, elektromos energia) szolgáltató üzleti modelljével

37 H o g y k a p h a t b i z a l m a s K n o w - H o w i n f o r m á c i ó t? Ennek előfeltétele szerződéses viszony, ami tartalmazza többek között a: Kölcsönös titoktartási szerződés megkötését, valamint Fizetőképesség* megfelelő igazolását. (* Megjegyzés: a fizető képesség igazolása arra vonatkozik, hogy sikeres tárgyalások esetén képes a partner kifizetni a megegyezett Egyszeri Díjat.)

38 H o l k a p h a t j a m e g a z O l a j S á r k á n y t e c h n o l ó g i á t? Lépjen kapcsolatba velünk: Telefon: kfszerviz@invitel.hu Kapcsolati személy: Boros Béla

39 K a p c s o l a t K.F. Szerviz Kft. Postacím: 1525 Budapest, 114. Pf.: 49 Telefon: Honlap: Skype: kfszerviz@invitel.hu borosbela
