Minta árajánlat FluctuVent intelligens hővisszanyerős szellőzés kialakítására

Átírás

1 Minta árajánlat FluctuVent intelligens hővisszanyerős szellőzés kialakítására Építtető: Helyszín: Tel.: Építész tervező: Tel.: Építő vállalkozó: Tel.: Tisztelt Érdeklődő! Debrecen, június 27. Árajánlatunk a megkapott építész tervek alapján készült, a szellőzés szempontjából legfontosabb alapadatok: - Falvastagság: 30 cm (a tégla Porotherm 30 N+F típusú, hagyományos kivitelű), hőszigetelés: 20 cm polisztirolhab, 1. cm mészvakolat belül és 0. cm vékonyvakolat kívül. - Átlagosan 0.4 1/h légcserét biztosító FluctuVent hővisszanyerős szellőzésre teszünk ajánlatot 6 helyiségben, összesen 7 kürtőpárral kialakítva. A szellőző kürtők és a vezérlő-szabályozó egység javasolt elhelyezkedése a további oldal(ak)on található. A rajzo(ko)n a nyilak a nyári éjszakai (irányváltás nélküli, passzív hűtési) üzemmódban kialakuló légáramlási irányt jelölik, máskor az elszívás és a befúvás ~6 percenként váltakozó áramlási irányú. Az így kialakított FluctuVent lakásszellőzés ára a három lehetséges kiviteli változatban (ÁFA = 27%): FluctuVent kiviteli változat Tervezési díj Építési anyagok Szerelési anyagok Szerelési díj Összes anyag + díj Összes anyag + díj bruttó THERMO Ft Ft Ft Ft Ft Ft HYGRO Ft Ft Ft Ft Ft Ft MULTI Ft Ft Ft Ft Ft Ft THERMO alapkivitel: központi vezérlés/szabályozás, nyáron éjszakai passzív hűtés (2 hőérzékelő) HYGRO kivitel: THERMO kivitel + télen energiatakarékos és komfortos központi páraszabályozás (2 páraérzékelő) MULTI kivitel: THERMO kivitel + télen energiatakarékos és komfortos helyiségenkénti páraszabályozás (1 páraérzékelő helyiségenként) A megajánlott árak és díjak tartalmazzák: - a későbbi megrendelés esetén készülő részletes installációs tervek elkészítését (dokumentálása: mellékleteként elküldött PDF fájl), - a szellőzés építési anyagait kompletten: kürtőelemek, habarcskirekesztő sablonok, ékek, záródugók a helyszínre szállítás nélkül, - a vezérlés-szabályozás anyagait (tápegység, vezérlő-szabályozó egység, ventilátoregységek, légrácsok, 2 készlet G2 (normál) fokozatú légszűrő /opció: belül G4 pollenszűrő, összesen 2800 Ft + 27% ÁFA = 36 Ft plusz költség/ a szükséges hő- és páraérzékelők), - a tápegység, vezérlő-szabályozó egység, a légrácsok, a ventilátoregységek és az érzékelők szakszerelő által történő elhelyezését és villamos bekötését, valamint a FluctuVent szellőző rendszer garanciális üzembe helyezését. A megajánlott árak nem tartalmazzák a következő tételeket: - a szellőző rendszer építési anyagainak helyszínre szállítása, - a 28 db FluctuVent kürtőelem helyének kihagyása a falazás során, nem csiszolt tégla esetén a szellőzőkürtők kialakítása a szállítandó habarcskirekesztő sablonok használatával, a kürtőelemek elhelyezése, EPS ékekkel és PURhabbal rögzítése a falazatban (építész munkarész), - a 28 db EPS záródugó elhelyezése a légrácsok helyének védelmére a külső-belső vakolás előtt, majd eltávolításuk (építész munkarész), - ~ m falhorony marása F20 védőcső részére, ~2-2-2 db F6 mélyített sorolódoboz + vakolófedél valamint 1 db ~200x10x70 mm-es (pl. 30C6 típus, 196x12x70 mm) süllyesztett kötődoboz elhelyezése a ~230VAC/=12VDC tápegység részére (villamos munkarész*), - MX20 (20/14.1) hajlékony műanyag gégecső (~ m) és elhelyezése (villamos munkarész*), - ~ m UTP kábel (árnyékolatlan, páranként csavart tömör érpár, UTP CAT, 4*2*0.) a vezérléshezszabályozáshoz, valamint tervezéskor meghatározandó, max. 100 m köpeny nélküli hajlékony sodrott rézvezeték (1. mm 2 vagy 1mm 2, f+k) az áramellátáshoz, és behúzásuk közös védőcsőbe (villamos munkarész*). *A villamos munkarészeknél sorrendben a THERMO - HYGRO - MULTI kivitelek becsült mennyiségeit tüntettük fel. A falazásnál ki kell hagyni a rajzokon jelölt téglahelyeket a kialakítandó téglakürtőknél min. 240 mm szabad szélességben. A FluctuVent kürtőelemeket csak közvetlenül a külső hőszigetelés, illetve a külső-belső vakolás megkezdése előtt kell elhelyezni és rögzíteni, addig a villamos kábelezésnek is meg kell történnie.

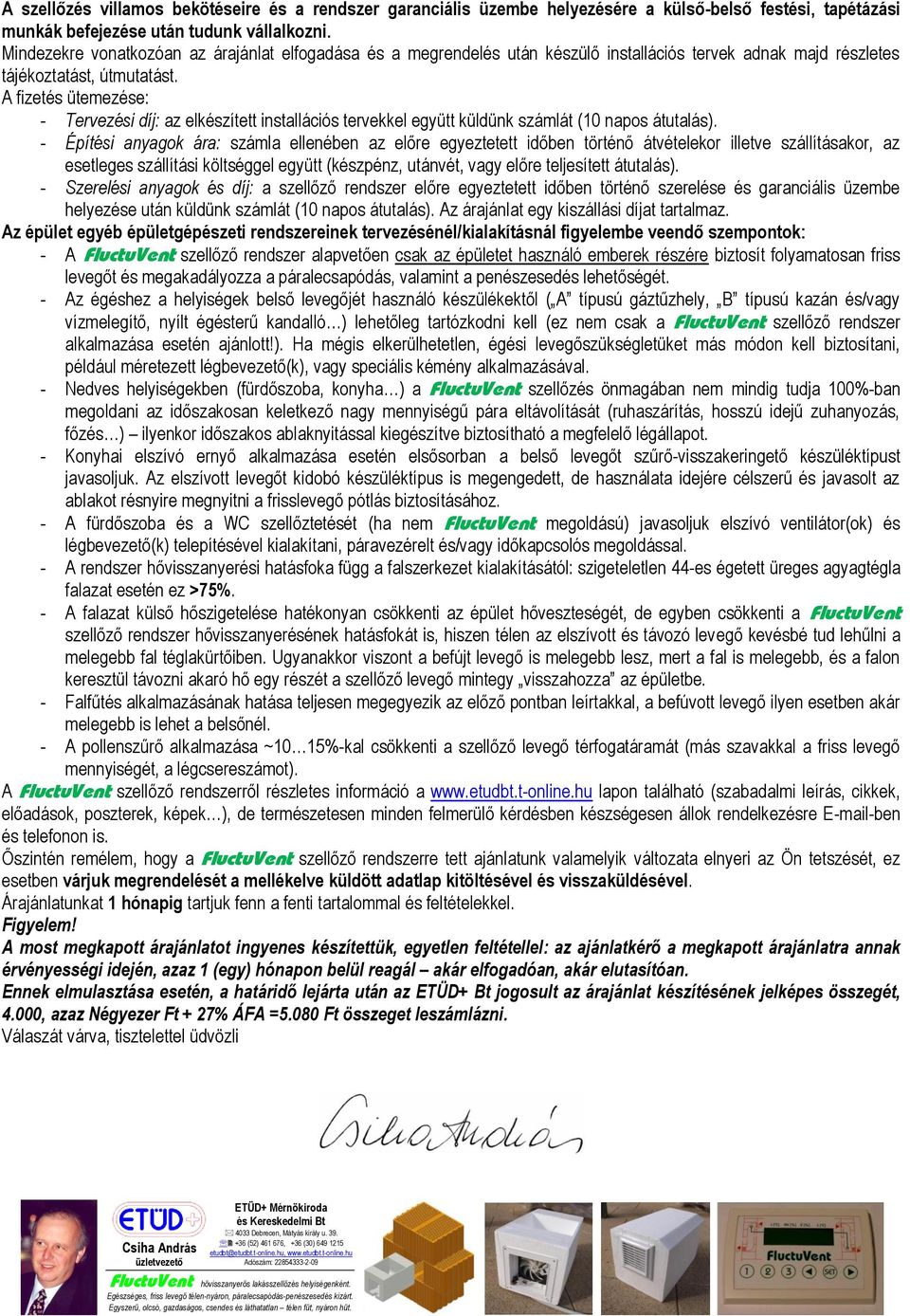

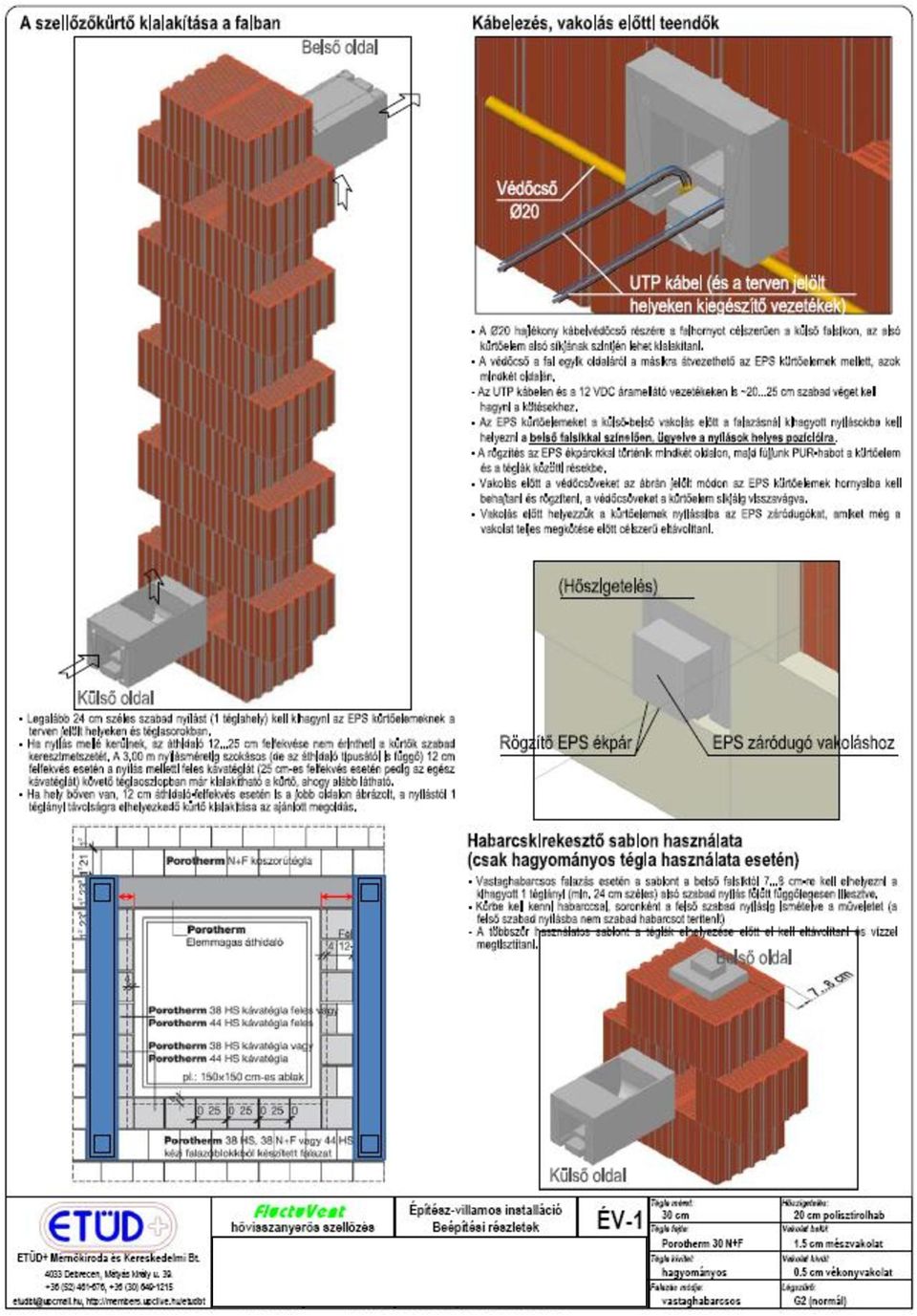

2 A szellőzés villamos bekötéseire és a rendszer garanciális üzembe helyezésére a külső-belső festési, tapétázási munkák befejezése után tudunk vállalkozni. Mindezekre vonatkozóan az árajánlat elfogadása és a megrendelés után készülő installációs tervek adnak majd részletes tájékoztatást, útmutatást. A fizetés ütemezése: - Tervezési díj: az elkészített installációs tervekkel együtt küldünk számlát (10 napos átutalás). - Építési anyagok ára: számla ellenében az előre egyeztetett időben történő átvételekor illetve szállításakor, az esetleges szállítási költséggel együtt (készpénz, utánvét, vagy előre teljesített átutalás). - Szerelési anyagok és díj: a szellőző rendszer előre egyeztetett időben történő szerelése és garanciális üzembe helyezése után küldünk számlát (10 napos átutalás). Az árajánlat egy kiszállási díjat tartalmaz. Az épület egyéb épületgépészeti rendszereinek tervezésénél/kialakításnál figyelembe veendő szempontok: - A FluctuVent szellőző rendszer alapvetően csak az épületet használó emberek részére biztosít folyamatosan friss levegőt és megakadályozza a páralecsapódás, valamint a penészesedés lehetőségét. - Az égéshez a helyiségek belső levegőjét használó készülékektől ( A típusú gáztűzhely, B típusú kazán és/vagy vízmelegítő, nyílt égésterű kandalló ) lehetőleg tartózkodni kell (ez nem csak a FluctuVent szellőző rendszer alkalmazása esetén ajánlott!). Ha mégis elkerülhetetlen, égési levegőszükségletüket más módon kell biztosítani, például méretezett légbevezető(k), vagy speciális kémény alkalmazásával. - Nedves helyiségekben (fürdőszoba, konyha ) a FluctuVent szellőzés önmagában nem mindig tudja 100%-ban megoldani az időszakosan keletkező nagy mennyiségű pára eltávolítását (ruhaszárítás, hosszú idejű zuhanyozás, főzés ) ilyenkor időszakos ablaknyitással kiegészítve biztosítható a megfelelő légállapot. - Konyhai elszívó ernyő alkalmazása esetén elsősorban a belső levegőt szűrő-visszakeringető készüléktípust javasoljuk. Az elszívott levegőt kidobó készüléktípus is megengedett, de használata idejére célszerű és javasolt az ablakot résnyire megnyitni a frisslevegő pótlás biztosításához. - A fürdőszoba és a WC szellőztetését (ha nem FluctuVent megoldású) javasoljuk elszívó ventilátor(ok) és légbevezető(k) telepítésével kialakítani, páravezérelt és/vagy időkapcsolós megoldással. - A rendszer hővisszanyerési hatásfoka függ a falszerkezet kialakításától: szigeteletlen 44-es égetett üreges agyagtégla falazat esetén ez >7%. - A falazat külső hőszigetelése hatékonyan csökkenti az épület hőveszteségét, de egyben csökkenti a FluctuVent szellőző rendszer hővisszanyerésének hatásfokát is, hiszen télen az elszívott és távozó levegő kevésbé tud lehűlni a melegebb fal téglakürtőiben. Ugyanakkor viszont a befújt levegő is melegebb lesz, mert a fal is melegebb, és a falon keresztül távozni akaró hő egy részét a szellőző levegő mintegy visszahozza az épületbe. - Falfűtés alkalmazásának hatása teljesen megegyezik az előző pontban leírtakkal, a befúvott levegő ilyen esetben akár melegebb is lehet a belsőnél. - A pollenszűrő alkalmazása ~10 1%-kal csökkenti a szellőző levegő térfogatáramát (más szavakkal a friss levegő mennyiségét, a légcsereszámot). A FluctuVent szellőző rendszerről részletes információ a lapon található (szabadalmi leírás, cikkek, előadások, poszterek, képek ), de természetesen minden felmerülő kérdésben készségesen állok rendelkezésre -ben és telefonon is. Őszintén remélem, hogy a FluctuVent szellőző rendszerre tett ajánlatunk valamelyik változata elnyeri az Ön tetszését, ez esetben várjuk megrendelését a mellékelve küldött adatlap kitöltésével és visszaküldésével. Árajánlatunkat 1 hónapig tartjuk fenn a fenti tartalommal és feltételekkel. Figyelem! A most megkapott árajánlatot ingyenes készítettük, egyetlen feltétellel: az ajánlatkérő a megkapott árajánlatra annak érvényességi idején, azaz 1 (egy) hónapon belül reagál akár elfogadóan, akár elutasítóan. Ennek elmulasztása esetén, a határidő lejárta után az ETÜD+ Bt jogosult az árajánlat készítésének jelképes összegét, 4.000, azaz Négyezer Ft + 27% ÁFA =.080 Ft összeget leszámlázni. Válaszát várva, tisztelettel üdvözli Csiha András üzletvezető ETÜD+ Mérnökiroda és Kereskedelmi Bt 4033 Debrecen, Mátyás király u (2) , +36 (30) etudbt@etudbt.t-online.hu, Adószám: FluctuVent hővisszanyerős lakásszellőzés helyiségenként. Egészséges, friss levegő télen-nyáron, páralecsapódás-penészesedés kizárt. Egyszerű, olcsó, gazdaságos, csendes és láthatatlan télen fűt, nyáron hűt.

3 levegő beszívása levegő kifúvása 02:2 03:00 03:07 03:14 03:21 03:28 03:36 03:43 03:0 03:7 Hőmérséklet ( C) Hőmérséklet [ C] Ideális megoldás, ha égetett üreges agyagtéglából építkezik intelligens hővisszanyerős lakásszellőzés helyiségenként, váltakozó áramlási iránnyal FluctuVent A FluctuVent szellőző rendszer sémája, működése télen Külső fali függőleges metszet a helyiségenként párban elhelyezkedő, ellentétes fázisban működő szellőző kürtők egyikén keresztül 20 1 belül A FluctuVent szellőzés jellemző hőmérsékletei 3b 6 Külső tér ütem: a lehűlt 3 C -2 C ütem: a hideg, friss 2 3a 6 4 Födém 22 C 17 C 1 égetett üreges agyagtégla mint hőtároló és hőcserélő elem, és egyben rejtett légcsatorna is ütem: a használt meleg levegő elszívása, hőjének betárolása a téglába, ~6 perc ütem: a felmelegített levegő befúvása, a tárolt hő visszanyerése a téglából, ~6 perc Helyiség a fal hőszigetelő rétege, ~10 cm két ventilátor egymással szembefordítva ~6 percenként felváltva üzemelnek, ~20 m 3 /h, illetve /h légcsereszám Jelmagyarázat 1 falazó elem PUR-hab 2 ágyazó-kötő anyag ragasztóhabarcs 3a alsó kürtőelem vastaghabarcs (kirekesztő sablonnal) 3b felső kürtőelem 4 ventilátor légrács 6 légszűrő Padló (födém) felső rácsnál alsó rácsnál kívül elszívási periódus (hőtárolás) befúvási periódus (hő kinyerés) Idő [hh:mm] Téli állapotváltozások a FluctuVent szellőző kürtőkben egyidejű hő- és nedvességcsere kedvezőbb belső légállapot és hőérzet belül:20.9 C, 32% felül: 18 C, 37% alul : 3 C, 60% felül: 14. C, 27% alul : 1.0 C, 4% kívül: 1.4 C, 2% ηt 77% ηx 33% ηö s s z 80% belül:21.1 C, 29% felül: 17 C, 38% alul : 6 C, 70% felül: 11. C, 26% alul : 9.0 C, 60% kívül: 12.6 C, 80% ηt 80% ηx 29% ηö s s z 82% t külső t belső t alul t felül Idő (óó:pp) (belső nézet) Családi ház szellőzése építés közben Egy elkészült családi ház (már 4 éve üzemel) 1. kürtő 2. kürtő Külső és belső légrácsok A FluctuVent szellőző rendszer jellemzői, előnyei: hagyományos és síkra csiszolt égetett üreges agyagtégla falazatokban is alkalmazható, nincsenek légcsatornák, nem foglal el helyet sem a helyiségekben, sem a lakásban, teljesen kizárja a páralecsapódás és a penészesedés lehetőségét, /h légcsere (~20 m 3 /h friss levegő egységenként) kis CO 2 koncentráció, kétfokozatú légszűrés, cserélhető szűrőlapok (G2 fokozat, opció: G4 pollenszűrő belül), ideális, szabályozható kiegyenlített szellőzés minden egyes helyiségben külön-külön, kevésbé szárítja a levegőt, mint más frisslevegős szellőzések kellemesebb komfort, egyszerű tervezés, könnyű és gyors szerelés, problémamentes üzemeltetés, üzembiztos 12 VDC Arctic Cooling F12 PWM ventilátorok, MTBF óra!, gazdaságos üzemelés, helyiségenkénti igénye csak 3 W, illetve ~30 kwh/év, intelligens automatikus PIC vezérlés-szabályozás kézi beavatkozási lehetőséggel, figyelmeztetés a légszűrők cseréjére, esetleges meghibásodásokra, tűzre, szellőzési, hőmérséklet, páratartalom, energetikai, CO 2 megtakarítási adatok kijelzése, nagyon csendes: < 1 db(a) hangnyomásszint növekedést okoz a helyiségben, THERMO alapkivitel: nyári éjszakákon passzív hűtés a külső hideg, friss levegővel, HYGRO központi, MULTI helyiségenkénti páratartalom szabályozás télen, teljesen környezetbarát szellőző rendszer (gyártása és üzemeltetése is), > 7% hatásfokú hővisszanyerés hőszigetelés nélküli téglafal esetén, > 0 m 3 /év földgáz megtakarítás egy 4 m x 4 m x 2. m = 40 m 3 -es helyiségben, > 2 kwh/m 2,év fajlagos fűtési energia megtakarítás, a visszanyert hőenergia > 10-szerese a befektetett villamos energiának (SPF), igen pénztárcabarát : ára csak %-a a központi lakásszellőzőknek. Feltaláló: Csiha András (szabadalmi lajstromszám: ) Forgalmazó: ETÜD+ Mérnökiroda és Kereskedelmi Bt 4033 Debrecen, Mátyás király u (30) , +36 (2) etudbt@etudbt.t-online.hu Ventilátorok Vezérlő-szabályozó Részletes információ, ingyenes árajánlat:
