6 NAGYSZILÁRDSÁGÚ ACÉLOK ÍVHEGESZTÉSE Diplomaterv pályázat Dobosy Ádám PhD hallgató Témavezető: Dr. Balogh András (Dr. Lukács János) Miskolci Egyetem 1/26

7 Áttekintés Nagyszilárdságú szerkezeti acélok bemutatása Nagyszilárdságú acélok hegesztéstechnológiai sajátosságai Hegesztési kísérletek előkészítése Hegesztési kísérletek végrehajtása Hegesztési kísérletek kiértékelése Következtetések Fárasztási vizsgálatok előzetes eredményei 2/26

8 Nagyszilárdságú szerkezeti acélok Nagyszilárdságú acélok: folyáshatáruk MPa (MSZ EN : nemesített, nagyszilárdásgú acélok) Szilárdság növelésével a szelvényátmérő csökkenthető Kisebb saját tömeg, előnyös mechanikai tulajdonságok, gazdasági előnyök Mobil daruk, földmunkagépek (RUUKKI), mobil katonai hidak 3/26

9 Nagyszilárdságú szerkezeti acélok Szilárdságnövelés szemcsefinomítással: Normalizálás Termomechanikus kezelés Kiválásos keményítés Nemesítés Nemesített nagyszilárdságú acélok: Folyáshatár MPa (MSZ EN ) C 0.2% Fő ötvözők: Mn, Cr, Ni, Mo, B Q (vakedzés) + T Ferrit + megeresztett (martenzit + bainit) 4/26

10 Nagyszilárdságú acélok hegesztéstechnológiai sajátosságai Hegeszthetőség Nem egyensúlyi szövetszerkezet Vonalenergia pontos szabályozása: Szemcsedurvulás a hőhatásövezetben, kilágyulás Keménységcsúcsok, szívósság csökkenés Repedés megjelenés: hidegrepedés (edződési, hidrogén okozta): Elkerülés: - karbonegyenérték csökkentése - előmelegítés alkalmazása (CE, s m, E v, H d ) Mikroötvözők alkalmazása: Al, Nb, V, Ti, Zr Alkalmazható eljárások: 135, 121, 111 5/26

11 Nagyszilárdságú acélok hegesztéstechnológiai sajátosságai Vonalenergia E v = η U I cosϕ f v h 6/26

12 Nagyszilárdságú acélok hegesztéstechnológiai sajátosságai Hűlési idő 850 o C-ról (karbon tartalom függvénye) 500 o C-ra hűlés ideje t 8,5/5 S690Q jelű acélokra: s Függ: Vonalenergia E v Előmelegítési hőmérséklet - T o Alapanyag vastagsága - s Alapanyag hővezetési tényezője λ Kötésben résztvevő elemek száma Alapanyag összetétele Hatással van: Keletkezett szövetszerkezetre Hőhatásövezet és a varrat mechanikai tulajdonságai 7/26

13 Nagyszilárdságú acélok hegesztéstechnológiai sajátosságai A hővezetés lehet (Rosenthal szerint): 2D (felületi hőátadás a jellemző) 3D (hővezetés meghatározó) Meghatározása: Analitikus úton (WeldCalc) VEM Ellenőrzés termoelemekkel 8/26

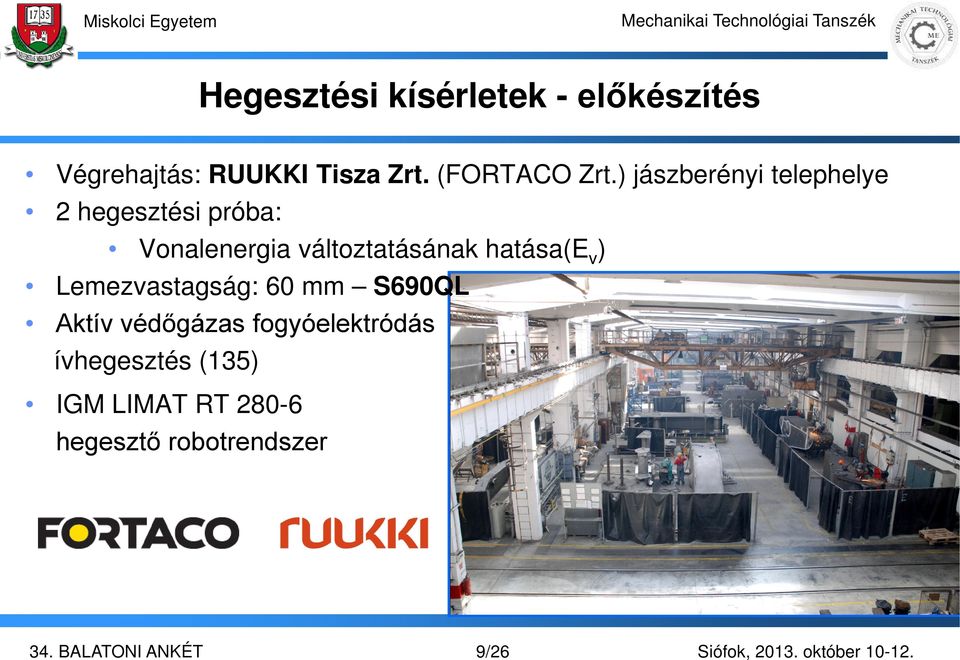

14 Hegesztési kísérletek - előkészítés Végrehajtás: RUUKKI Tisza Zrt. (FORTACO Zrt.) jászberényi telephelye 2 hegesztési próba: Vonalenergia változtatásának hatása(e v ) Lemezvastagság: 60 mm S690QL Aktív védőgázas fogyóelektródás ívhegesztés (135) IGM LIMAT RT hegesztő robotrendszer 9/26

15 Hegesztési kísérletek - előkészítés Vegyjel C, % Si, % Mn, % P, % S, % Al, % B, % Cr, % Cu, % Mo, % N, % Nb, % Ni, % Ti, % alapanyag 0,17 0,21 1,00 0,008 0,001 0,093 0,0024 0,35 0,40 0,45 0,0038 0,3 0,04 0,06 hozaganyag 0,07 0,76 1,67 0,005 0,011 < 0,01-0,32 0,02 0, ,78 0,06 Mech. jellemzők R p0,2, MPa R m, MPa A 5, % KV, J (-40 o C) alapnyag hozaganyag Alapanyag: Thyssen Krupp S690QL Hozaganyag: Thyssen Union X85 IGM LIMAT RT hegesztő robotrendszer 10/26

16 Hegesztési kísérletek - előkészítés Hegesztési paraméterek meghatározása WeldCalc segítségével (SSAB Oxelösund): Előmelegítési és rétegközi hőmérséklet Hegesztési sebesség Áramerősség Feszültség Gyártási és szállítási feltételek (Terex Demag): S690QL esetén o C előírt hőmérséklet tartomány Hűlési idő: 6 15 s Előmelegítési és rétegközi hőmérsékletek: 1. kísérlet: 150 és 180 o C 2. kísérlet: 180 és 250 o C 11/26

17 Hegesztési kísérletek - előkészítés S690QL acél hegesztési munkatartománya WeldCalc software 12/26

18 Hegesztési kísérletek - végrehajtás 13/26

19 Hegesztési kísérletek - végrehajtás 14/26

20 Hegesztési kísérletek - kiértékelés Kötések anyagvizsgálatai: MSZ EN ISO :2004 alapján Roncsolásmentes: Szemrevételezés Ultrahangos vizsgálat Mágnesezhető poros vizsgálat Roncsolásos: Szakítóvizsgálat Hajlító vizsgálat Ütővizsgálat Keménységvizsgálat Makro- és mikrovizsgálat 15/26

21 Hegesztési kísérletek - kiértékelés Szakítószilárdság, MPa DA-01 1 DA-02 2 Kísérlet jelölése 1. próbatest 2. próbatest Szakítóvizsgálat eredménye Ütőmunka, J Varrat HHÖ 20 Ütővizsgálat eredménye(-40 o C) DA-01 DA-02 Kísérlet jelölése 16/26

22 Hegesztési kísérletek - kiértékelés 420 Koronaoldal DA-01 DA Keménység, HV AA HHÖ VARRAT HHÖ AA Lenyomatok 17/26

23 Hegesztési kísérletek - kiértékelés 420 Középvonal DA-01 DA Keménység, HV AA HHÖ VARRAT HHÖ AA Lenyomatok 18/26

24 Hegesztési kísérletek - kiértékelés 420 Gyökoldal DA-01 DA Keménység, HV AA HHÖ VARRAT HHÖ AA Lenyomatok 19/26

25 Hegesztési kísérletek - kiértékelés DA-01 DA-02 Marószer: 2% HNO 3 Nagyítás: 25:1 20/26

26 Következtetések Az S690QL acélcsalád kevésbé érzékeny a vonalenergiára mint a nagyobb szilárdságú acélok (S890, S960) A számított hűlési idők jó közelítést adtak a ténylegesen mért hűlésidőkhöz viszonyítva, de a képletek a kisebb hűlési idők esetében megbízhatóbbak A vonalenergia növelésével a szívóssági és szilárdsági jellemzők egyértelműen romlottak Az alapanyag vastagságából adódó intenzív hőelvonás miatt nem alakult ki jelentős kilágyulás a nagyobb vonalenergia ellenére sem 21/26

27 Következtetések A nagyobb szilárdságú acélokra (S890, S960) jellemző felkeményedés és kismértékű kilágyulás jelentkezett a hőhatásövezetben A kapott eredmények alapján a vonalenergia nagyobb mértékű növelését is elviselné az S690Q acélcsoport A vonalenergia növelésével mind a hegesztési sorok száma (94 ~> 81) mind a hegesztési idő (~1.5-2 óra) csökkent Lehetséges továbblépés lehet fedettívű hegesztés (12x) alkalmazása 22/26

28 Fárasztási vizsgálatok PhD kutatómunka PhD kutatómunka célja ezen nagyszilárdságú acélok esetén a fáradási határgörbék meghatározása Ehhez kisciklusú (LCF) és nagyciklusú (HCF) fárasztóvizsgálatok végzése a kiválasztott alapanyagokon és azok hegesztett kötésein Kiegészítő vizsgálatok: NST vizsgálat, repedésterjedés vizsgálat Előzetes kísérletek: alapanyagon HCF vizsgálatok, alapanyagon NST vizsgálat hegesztett kötések elkészítése 23/26

29 Fárasztási vizsgálatok PhD kutatómunka 1 C/s NST 20 C/s 24/26

30 Fárasztási vizsgálatok PhD kutatómunka 25/26
