1 Mikka 19 mm falvastagságú gerendaház Lábazat: 1800 mm x 2000 mm Tisztelt Vásárló! A felépítés elıtt gondosan olvassa el a jelen útmutatót. Kérdés esetén forduljon a felépítés elıtt szakértıhöz. Amennyiben pótalkatrészekre lenne szüksége, használja a felépítési útmutató alkatrészlistáját és feltétlenül adja meg benne az alábbi garanciaszámot, mielıtt a listát átadná a BAUHAUS szakértı munkatársának további felhasználás céljára. Garanciaszám: Gyári ellenırzést végzı: Ezenkívül: A felépítéshez bizonyos faipari készségek is szükségesek. Vegye figyelembe az általános valamint a helyi építési elıírásokat. Tervrajz és alaprajz (4 alapzati fa) Faldeszka 19 mm x 112 mm Lábazat mm x mm Ház külsı mérete (beleértve a mm x mm a tetı kiugró részeit) Falak külsı mérete mm x mm Tetıfelület 5,6 m² Orommagasság 2220 mm Kétszárnyú ajtó ajtólap-mérete 2 x 600mm sz / 1720mm m Atjárási méret 1215 mm sz / 1720 mm m Oldalfal-magasság mm Körülépített tér 7,2 m³ Súly 265 kg Minden adat hozzávetıleges. Mikka gerendaház, felépítési útmutató 2012 Ungarn 1. oldal

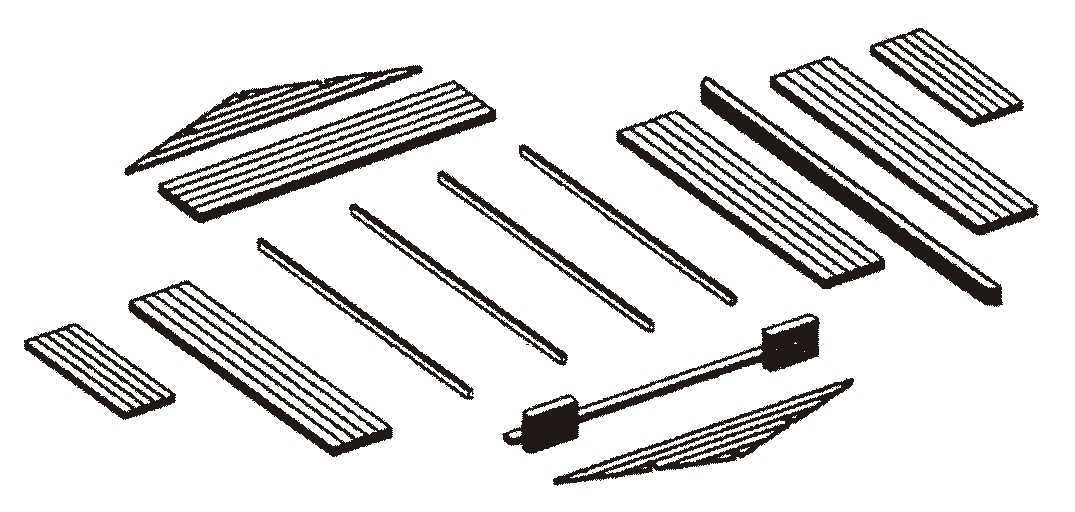

2 Mikka gerendaház, felépítési útmutató 2012 Ungarn 2. oldal 1. rajz

3 1. Alap A ház megfelelı stabilitása érdekében statikánk szerint egy kb. 20 cm széles betoncsíkokból álló betoncsík-alapot írunk elı (fagybiztos alapozású C20/25 beton). Csíktól csíkig a távolság max. 50 cm. max. 50 cm Betoncsíkok Alapzati fák Mikka gerendaház, felépítési útmutató 2012 Ungarn 3. oldal

4 2. Elıválogatás Válogassa ki elıre az egyes részeket az áttekintı rajz szerint. 3. A fal felépítése és a kétszárnyú ajtó beépítése Helyezze az alapzati fákat egymáshoz képest kb. egyforma távolságban az alapukra és rögzítse ıket megfelelı eszközökkel. Legelıször dugja össze a legalsó 4 faldeszkát. Rögzítse ezt az elsı deszkasort vékony csavarokkal az alapzati fákon lévı sarokillesztésekbe. A1/B1 Ügyeljen arra, hogy teljesen derékszögben álljanak! C1 Az oldalfalak kb. 2-3 mm-el álljanak ki az alapzati fákból. 3. rajz 3 mm Mikka gerendaház, felépítési útmutató 2012 Ungarn 4. oldal

5 Az 1. rajz szerint építse tovább a falat deszkasort deszkasorra rakva a 6. oldalfaldeszkáig. Ezután az ajtó felszerelése és beépítése következik. Elsıként az ajtókeretet szerelje fel. Ügyeljen arra, hogy teljesen derékszögben álljon! Anélkül, hogy megdöntené, tolja az összeszerelt keretet egyenletesen a falnyílásba. Gondosan ügyelve építse tovább felfelé a falakat a tervrajz szerint. A falak lezárása az összeszerelt ormokkal történik. Észrevehetı majd, hogy a kétszárnyú ajtó felett egy kis rés nyitva marad. Ez helyes és fontos, hogy így legyen. 8. rajz Hasonló ábra! Mikka gerendaház, felépítési útmutató 2012 Ungarn 5. oldal

6 4. Padló 3. rajz Kezdje a lerakást a homlokfalnál az elsı deszka hornya a falhoz mutat. Ügyeljen arra is, hogy az oldalfalak alapzati fáin jó legyen a támasztás. 3. rajz Ne illessze túl szorosan egymásba a padlódeszkákat. A padlódeszkákat lefektetésük végén jól szögelje vagy csavarozza össze az alapzati fákkal. Illessze a falakhoz és körben helyezze fel a szegélyléceket. 5. Tetıfelület Kezdje a taréjszelemen beillesztésével. 5. rajz C4 C3 C4 Rögzítse a szelement az ormokhoz csavarokkal ill. 2 szöggel. Ezután ellenırizze mégegyszer a teljes szerkezet derékszögőségét, majd kezdje el a tetı kialakítását. Kezdjen 2 profildeszkával a külsı peremnél, a horony kifelé mutasson. Helyezze el síkban a további profildeszkákat (ne túl szorosan). 5. rajz Biztonságos módon végezze a munkát! A tetıre nem lehet rámenni! Mikka gerendaház, felépítési útmutató 2012 Ungarn 6. oldal

7 Rögzítse fel az ereszvonali deszkákat egy szintben a tetıfelülettel 6. rajz. 6. rajz A tetıdeszkákat 2-2- szöggel kell a szelemenhez / oldalfalhoz rögzíteni. C5 Mikka gerendaház, felépítési útmutató 2012 Ungarn 7. oldal

8 Ezután a széldeszkák (A4 / B4) következnek. A végén választása szerint tetıfedı lemezzel vagy zsindelyekkel történik a tetıfedés (egyik sem tartozék). Feltétlenül ügyeljen azonban arra, hogy az oldalaknál vízelvezetı peremként egy 2-3 cm-es kiugró részt meghagyjon, különben a lefolyó víz behatol a fatetıbe és azonnali károkhoz vezet. Továbbá ereszcsatorna felszerelését is javasoljuk. 6a rajz A5 / B5 Vízelvezetı perem A4 / B4 6. Vihar elleni védelem Szerelje fel belülrıl a ház mindegyik sarkában a 4 szélbiztosító lécet az ormokat (alsó oromdeszka) is beleértve. Rögzítse a szélbiztosító léceket egy 30 mm hosszú szöggel minden egyes faldeszkához (központosan e célból adott esetben fúrja elı a lécet) 7. Zajištění proti větru Upevněte 4 zavětrovací lišty uvnitř každého rohu domku i včetně štítů (spodní fošna štítu).spojte nyní zavětrovací lišty s každou fošnou stěny 30 mm hřebíkem (na střed - lištu si případně lehce předvrtejte). Mikka gerendaház, felépítési útmutató 2012 Ungarn 8. oldal

9 8. Befejezés Tegye teljessé az ajtók vasalatait. Helyezze fel az ajtókeretre a fedıdeszkácskákat az ajtó feletti rések lezárása érdekében. Végül rögzítse az ablakkereszteket a léceknél 30 mm-es szögekkel a kereten. 9. Favédelem és ápolás A ház festékkel történı kezelése a felépítés után történik. Elıbb használjon kékülésgátló alapozót majd a száraz után favédı lazúrfestéket. Mőszaki változtatások joga fenntartva. Az egyes szerkezeti elemek mérete csekély mértékben eltérhet az alkatrészlistában megadott méretektıl. Az ajtóvasalatok és zárak a gyártási folyamattól függıen különbözı változatokban kerülnek a tartozékok közé. A katalógus ábráihoz képest lehetségesek eltérések. A tetı- és padlódeszkákat adott esetben egységes méretekre kell vágni. A fent felsorolt pontok nem képezik reklamációk alapját. Mikka gerendaház, felépítési útmutató 2012 Ungarn 9. oldal
