1 A SZÍNEK SZEREPE A KÉPALKOTÁSBAN 1. Elektromágneses hullámok A kép bonyolult ideg- és agyműködés eredménye a tudatunkban. 2. A színlátás Thomas Young (XIX. sz. eleje) feltételezi, hogy a szem a piros, zöld, kék színeket érzékeli a látható színtartományból. Hermann von Helmholz ( ) kiegészíti elméleti és kísérleti alapokon Young elméletét. (Young- Helmholz-féle elmélet) A látható tartomány nm. 3. A szín tulajdonságai színérzet vagy árnyalat: a hullámhossztól függ telítettség: mennyi a fehér szín összetevője a többihez képest világosság: a fényenergia mennyisége 4. Színkeverés Additív (összeadó) színkeverés: önálló fényforrások fénye. RGB színmodell (Red-Green-Blue) Kiegészítő színek: egymást fehérre egészítik ki, Pl. kék-sárga. 1

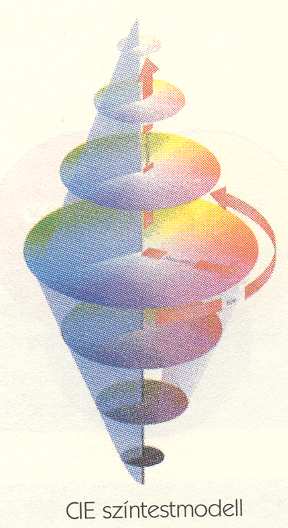

2 Szubtraktív (kivonó) színkeverés: fehér fényforrás tárgyról visszavert fénye. CMYK színmodell (Cyan-Magenta-Yellow-blacK) 5. Színek mérése (géppel való színkezelés érdekében) színsorok színmintaatlasz színtest való összehasonlítás 2

3 KÉPEK DIGITÁLIS TÁROLÁSA ÉS FELDOLGOZÁSA 1. A gépi úton történő tárolás és feldolgozás lehetősége Hang (megjegyzés) mintavételi gyakoriság: milyen sűrűn vesznek mintát a folyamatos jelből Felbontás: hányféle különböző értéket vehet fel a minta Pl. CD minőség: mintavételi frekvencia 44 khz, felbontás féle érték (2 16 ). Kép felbontás: hány képpont van egy hüvelyken (vagy coll=2,54 cm) mértékegység: DPI (DotPerInch) Színmélység (egy pont tárolásához szükséges bitek száma) 1 bit: fekete-fehér 8 bit: 256 színárnyalat 16 bit: színárnyalat (HiColor) 24 bit: ~16 millió színárnyalat (TrueColor) 32 bit: ~16 millió színárnyalat, 256 féle átlátszóság 3

4 Bittérképes ábra (pixel grafika, bitmap) Minden képpontról külön-külön tároljuk a jellemző adatokat. (felbontás, színmélység). Nyomtatás vagy szkennerelés esetén beállítandó jellemzők fekete-fehér kép: 300 DPI szürkeárnyalatos kép: 1200 DPI színes kép: színmélység fontos színmélység (bit) Színek száma Fájl méret bájtban (640x480 pixel) millió Az egyszerűbb rajzoló programok, szkennerek, digitális fényképezőgépek, faxok alkalmazzák a pixelgrafika használatát. Vektorgrafikus ábra Nem a képpontokat tároljuk, hanem az alakzatok leírását. Pl. egyenes kezdőés végpontjának koordinátái, a kör középpontja koordinátája és sugara. A kép megrajzolásakor a program mindig kiszámítja az alakzatok képpontjait. A kép (részlet) tetszőlegesen méretezhető. A fájl mérete az alakzatoktól és nem a képmérettől függ. A korszerű tervező programokban alkalmazzák. Pl. AutoCAD, ArhiCAD, stb. drótvázas rajz (Fal részlet, három karos falilámpával) renderelt rajz 4

5 KÉP- ÉS FILMFÁJLOK FORMÁTUMAI 1. Állóképek, egyedi képek formátumai BMP (BitMaP File, MS Windows) különböző színmélység (max. 24 bit) különböző felbontás tömörítés: RLE (alig van) PCX (Zsoft) különböző színmélység (max. 8 bit) különböző felbontás tömörítés: RLE TIF (Tagged Image File Format, Aldus) különböző színmélység (max. 24 bit) különböző felbontás tömörítés: LZW (Lempel-Ziv-Welch) fejléc: kép adatatok tárolása (keletkezés ideje, tárolási mód, ) GIF (Graphics Interchange Format, Compuserve) különböző színmélység (max. 8 bit) különböző felbontás tömörítés: veszteség mentes algoritmus WMF (Windows MetaFile, MS Windows) különböző színmélység (az aktuális beállítástól függ!) különböző felbontás (az aktuális beállítástól függ!) tömörítés: - CLP (CLiPboard file, MS Windows) különböző színmélység (az aktuális beállítástól függ!) különböző felbontás (az aktuális beállítástól függ!) tömörítés: - PCD (Photo-CD, Kodak) különböző színmélység (az aktuális beállítástól függ!) különböző felbontás (az aktuális beállítástól függ!) tömörítés: - 5

6 EPS (Encapsulated Postscript Format, Adobe Systems Inc.) pixeles, vektoros kép Adobe PostScript lapleíró nyelv tömörítés: van JPG (Joint Photographic Experts Group, Kodak) különböző színmélység (max. 24 bit) különböző felbontás tömörítés: veszteséges, 6-20 szoros 2. Mozgóképek, animációk, videoklipek állományformátumai AVI (Audio Video Interleaved, MS Windows) kép és hang színmélység (8 bit) felbontás (160x120, 360x240) tömörítés: lehet MOV (MOVi Files, Macintosh) kép és hang színmélység (8 bit) felbontás (160x120) tömörített FLI (FLIc, Autodesk Animator) kép és hang színmélység (8 bit) felbontás (320x200) tömörítés: MPG (Moving Pictures experts Group) kép és hang színmélység (8 bit) felbontás (160x120) tömörített (~26x) VCD / SVCD kép és hang színmélység (8 bit) felbontás (160x120) tömörített (~26x) 6

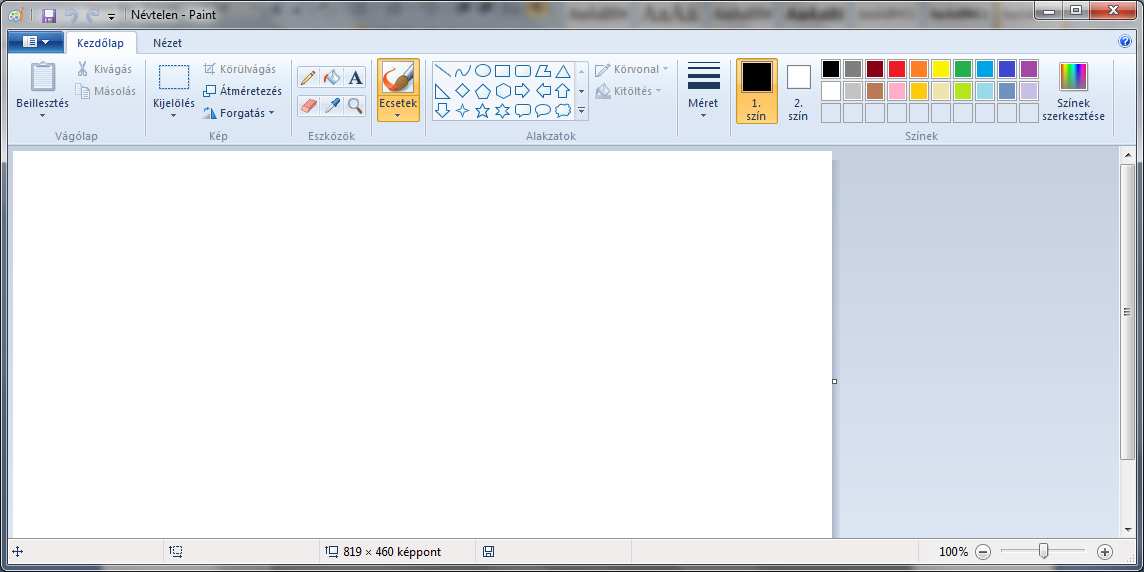

7 A WINDOWS PIXELGRAFIKUS RAJZOLÓPROGRAMJAI (PAINT, PAINTBRUSH) 1. A program indítása, képernyő felépítése Indítása: Start Programok Kellékek Paint (mspaint.exe). Képernyő felépítése: Windows XP-ig Windows 7 (Paint gomb és az Office-hoz hasonló szalag menük megjelenése. 7

8 2. Rajz betöltése, mentése Létező dokumentum megnyitása: FÁJL Megnyitás... FÁJL Utolsó használt fájlok listája A már ismert párbeszédablak jelenik meg, ahol ki kell választani a megfelelő meghajtót könyvtárt fájltípust (ha szükséges) képfájlt. A betöltött képet szerkeszthetjük (eszköztár), nagyíthatjuk/kicsinyíthetjük (NÉZET), megváltoztathatjuk méretét (KÉP Attribútumok ). Rajz dokumentum mentése: FÁJL Mentés... FÁJL Mentés másként A már ismert párbeszédablak jelenik meg, ahol ki kell választani a megfelelő meghajtót könyvtárt fájltípust (ha szükséges) fájlnevet (ha szükséges). Az állomány hossza függ a színmélységtől és a fájltípustól. Egyidejűleg csak egy rajzot kezel a Paint, de több példányban elindítható szükség esetén. 3. Rajz nyomtatása, nyomtatási kép Oldalbeállítás: a használni kívánt lap jellemzőinek megadása FÁJL Oldalbeállítás... Nyomtatási kép: ellenőrizhető a rajz helyzete a lapon FÁJL Nyomtatási kép Nyomtatás: FÁJL Nyomtatás... ÚJ RAJZ KÉSZÍTÉSE, RAJZLAP- ÉS SZÍNEK BEÁLLÍTÁSA 1. A rajzlap beállítása FÁJL Új Meglévő rajz esetén felajánlja annak mentését, mielőtt bezárja. A rajzlap mérete a KÉP Tulajdonságok menüben vagy a fogó pontokkal állítható. A rajzlap színe a KÉP Kép törlése menüben állítható. 2. A színek kiválasztása, saját színek definiálása, körvonal- és kitöltő színek A rajzobjektumok színének kiválasztása a palettán történik. Paletta eszköztár NÉZET Paletta menüben állítható (Ki/Be kapcsolható.) Bal egérgomb: előtér (körvonal) színe (fekete) Jobb egérgomb: háttér (kitöltés) színe (sárga) Ha a palettán található színek nem megfelelőek, készíthetünk saját színeket is. 2x be a Paletta területén 8

9 SZÍNEK Színek szerkesztése Egyéni színek definiálása A célkereszt és a jobb oldali csúszkával ( ) keverhető egyszerűen az új egyéni szín. Végezetül a Hozzáadás az gombbal rendeljük a saját színt egy kijelölt egyéni szín négyszöghöz. 9

10 3. Vonalvastagságok, ecsetek használata Vonalvastagság Egyenes- és görbe (spline) vonal kiválasztáskor állítható be a Szerszámkészlet (eszköztár ) alatt megjelenő minták segítségével. Ecset minta Az ecset kiválasztáskor állítható be az (eszköztár) alatt megjelenő minták segítségével. Ecset minta létrehozása megrajzolom az ecsetet kijelölöm. <Shift> + < be >-rel mozgatom (átlátszóság) 4. Eszköztárak elemei, használata Szerszámkészlet Rajzolás lehet szabadkézi a ceruza, ecset eszközzel, illetve adott geometriai alakzatot választhatunk. Kör és négyzet rajzolásakor a <Shift> -et is nyomni kell. (Szabályos alakzat.) A koordináta-tengellyel párhuzamos vonal, illetve szögfelezőik rajzolásakor a <Shift> -et is nyomni kell. (Kényszeríttet irány.) A kitöltés, szín felvétele és ceruza kivételével a mintaterület további finomítást biztosít a parancshoz. A kivágás, másolás, és szöveg írása esetén megadható, hogy átlátszó legyen-e a háttér. 10

11 5. Kijelölt területek kezelése Rajzrészlet kijelölése kijelölő parancs kiválasztása kajzterület kijelölése (szaggatott vonallal jelzi) Másolás, mozgatás SZERKESZTÉS menüből (másolás-beillesztés, kivágás-beillesztés) je gyorsmenüből (másolás-beillesztés, kivágás-beillesztés) egérrel (belül megfogva a részletet és <Ctrl> -t is nyomva másol, különben mozgat) Állítsuk be a háttér átlátszóságát szükség szerint a művelethez. Előre is megtehetjük, de a végleges letételig bármikor. Tegyük le a részletet, a kijelölő kereten kívül kattintva. Tükrözés és forgatás KÉP (ALAKZAT) menüből (Tükrözés/forgatás) je gyorsmenüből (Tükrözés/forgatás) Forgatni csak 90 -onként lehet. Ha nincs kijelölés, akkor az egész rajzlapra vonatkozik. Nyújtás és döntés KÉP (ALAKZAT) menüből (Nyújtás/döntés) je gyorsmenüből (Nyújtás/döntés) a kijelölő keret fogópontjaival A döntés szöge egész fokonként adható meg. Ha nincs kijelölés, akkor az egész rajzlapra vonatkozik. Színek megfordítása KÉP menüből (Színek invertálása) Kép törlése KÉP menüből (Kép törlése) forró billenytyű (<Ctrl> + <Shift> + <N>) Emlékeztetésként a rajzlap színe itt állítható be. je -rel háttérszínt választok és utána törlöm a képet. 11
