1 Navigációs rendszer Radió CD TravelPilot Amsterdam NAV 35E E TravelPilot Kezelési és szerelési útmutató

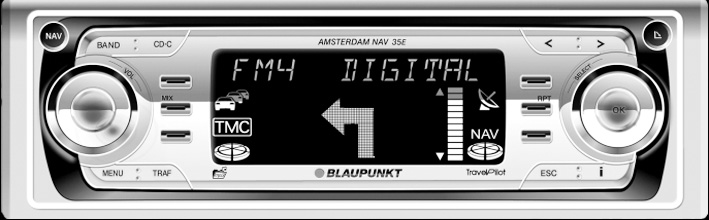

2 A készülék áttekintése 2

3 NAV nyomógomb. Röviden megnyomva: bekapcsolja a navigációs rendszert és a négy tárolószintet. Hosszan megnyomva: a Stau voraus (torlódás elõttünk) és a Routenoptionen (útirány-választási beállítások) menü behívása. Hangerõ-szabályozó(VOL). A készülék be- és kikapcsolása; némítás (mute). BAND nyomógomb. Röviden megnyomva: a rádió üzemmód indítása, az URH, a HH vagy a KH hullámsáv kiválasztása. Hosszan megnyomva: a Travelstore funkció indítása. CD C nyomógomb. Bekapcsolja a CD, az MP3 vagy a CD-váltó üzemmódot. Kijelzõ. nyomógomb. Rádió / CD: keresés visszafelé / elõzõ zeneszám. Navigáció: a beírt karakter törlése. nyomógomb. Rádió / CD: keresés elõre / következõ zeneszám. Navigáció: a kiválasztólista megnyitása. nyomógomb. A levehetõ és lehajtható elõlap nyitása és a CD-lemez kivétele. Menü forgatógomb (SELECT). Menük és karakterek kiválasztása. Rádió: kézi adóbehangolás. OK nyomógomb. Röviden megnyomva: menüpontok nyugtázása. Hosszan megnyomva: a pásztázás (scan) megkezdése. Rádió: a hullámsávok kiválasztására szolgáló menü behívása. nyomógomb. Bekapcsolt célhoz vezetés esetén Röviden megnyomva: megjelenik a jelenlegi tartózkodási hely, és megismétlõdik a legutóbbi szóbeli üzenet. Ismételten röviden megnyomva megjelenik a jelenlegi úti cél. Hosszan megnyomva: behívja az útvonalleírást. A lista bejegyzései teljes hosszukban jelennek meg. Kikapcsolt célhoz vezetés esetén Röviden megnyomva: megjelenik a pillanatnyi tartózkodási hely. A lista bejegyzései teljes hosszukban jelennek meg. ESC nyomógomb. Kilépés a menübõl. Az úticél-megadás során beírt karakterek törlése. A célhoz vezetés megszakítása. 1 6 számjegygomb. Állomásgombok és úticél-tárolók a navigációs rendszerhez. 2 MIX nyomógomb: véletlen sorrendû lejátszás CD üzemmódban. 5 RPT nyomógomb: zeneszám ismétlése CD üzemmódban. TRAF nyomógomb. Röviden megnyomva: be- és kikapcsolja a közlekedési információ vételi készenlétét. Hosszan megnyomva: TMC üzenetek megtekintése. MENU nyomógomb. Röviden megnyomva: beállítási menü behívása. Hosszan megnyomva: üzembe helyezési menü behívása. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 3

4 BEVEZETÉS NAVIGÁCIÓ Igen tisztelt Vásárlónk! Gratulálunk Önnek a TravelPilot megvásárlásához. Biztos lehet abban, hogy e vásárlásával a helyes döntést hozta. A TravelPilot a szokásos autórádiókénak megfelelõ méretû, de azoknál sokkal többet kínáló rádiós navigációs rendszer. Például ilyen a folyosó funkció és a környék funkció, amely lehetõvé teszi zenei CD hallgatását navigációs üzemmódban. A TravelPilot megbízható, egyszerûen kezelhetõ révkalauz, amely a forgalmon keresztül pontosan céljához vezeti. Ez az útmutató lépésrõl lépésre végigviszi a TravelPilot funkcióin, és megválaszolja a leggyakrabban feltett kérdéseket. Az útmutató kezelésérõl további információt a Tanácsok az útmutatóhoz c. részben talál. A TravelPilot készülékkel kapcsolatos további kérdésével, javaslatával bármikor megkeresheti telefonos forródrót szolgálatunkat, vagy forduljon a szaküzlethez. A forródrót nemzetközi hívószámai ezen Útmutató végén találhatók. RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK Garancia Az Európai Unió területén vásárolt termékekre gyártói garanciát adunk. Az Európai Unión kívül vásárolt készülékekre a mindenkori illetékes országos képviseletünk által kibocsátott garanciális feltételek vonatkoznak. A garancia feltételeit a jótállási jegyben olvashatja el, mely a termék csomagolásának a részét képezi.. Felelõsségi nyilatkozat A folyamatos mûszaki fejlesztés ellenére a szakszerûtlen kezelés, a közlekedési szabályok változása, építkezések, forgalmi akadályok, tévedések vagy a navigációs adathordozón lévõ hiányos információk, esetleg általános számítási és helymeghatározási hibák következtében egyedi esetekben a navigációs készülék helytelen vagy nem optimalizált forgalmi útmutatást adhat. A Blaupunkt emiatt nem vállal felelõsséget, és nem nyújt térítést az így fellépõ kár vagy hátrány miatt. 4

5 A navigációs üzemmód rövid leírása Nyomja meg egyszer a NAV gombot, hogy a rádió vagy a CD-váltó (külön beszerezhetõ) mûsorforrásból a navigációs alapmenübe jusson. A menü forgatógomb segítségével válassza ki a (úti cél megadása) menüpontot, majd az új úti cél megadásához nyomja meg az OK gombot. Elõször a célország kiválasztására van lehetõsége. Nyugtázza választását az OK gombbal. A kijelölt menüpontot most nyugtázza az OK gombbal. A menü forgatógombbal válassza ki a szövegbeviteli sorban a kívánt település elsõ betûjét vagy irányítószámának elsõ számjegyét. A betû vagy a számjegy elfogadásához nyomja meg az OK gombot. Válassza ki a menü forgatógombbal a következõ karaktert. A bevitel megkönnyítésére csak azon karakterek közül lehet választani, amelyek az eddigi bevitel alapján még lehetségesek (intelligens szövegbeviteli sor). Amint a TravelPilotgyértelmûen azonosítja a nevet a CD-n tárolt valamely településével, automatikusan kiegészíti. A Travel- Pilot ezenkívül tárolja a navigációs rendszerben használt legutóbbi 20 várost. Ez lehetõvé teszi az úti célul gyakran kiválasztott városok különösen gyors megtalálását. A legtöbb esetben már alig néhány betû is elegendõ a kívánt település nevének beviteléhez. Amikor a kívánt település neve látható a szövegbeviteli sorban, tartsa nyomva 2 másodpercnél tovább az OK gombot, vagy nyomja meg a gombot. A kiválasztott település megjelenik az úti célok listájában. Ha az úti célok listájából másik települést kíván kiválasztani, a menü forgatógomb elforgatásával lapozhat a listában. Amikor a kívánt település neve jelenik meg, nyomja meg az OK gombot. Ha a kiválasztott helység neve többször is elõfordul, újabb menü (tájegység-meghatározás) jelenik meg szövegbeviteli sorral. Írjon be további betûket, amelyekkel a helység pontosan meghatározható. Amikor megjelenik a kívánt település neve, nyomja meg az OK gombot. Megjegyzés: A bevitel során bármikor át lehet lépni a kiválasztólistába a gombbal. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 5

6 BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 6 A megjelenõ menüben válasszon a (utca), (centrum) vagy (kiemelt úti cél) közül. Utca csak akkor választható ki, ha a használt navigációs CD tartalmazza az adatokat. Ha a (utca) pontot választotta, utána még kiválaszthatja a keresztezõdést vagy a házszámot is. A név beviteléhez a (város) megadásához hasonlóan kell eljárni. Válassza a menüpontot, ha közvetlenül a városrész központjába szeretné vezettetni magát. A (kiemelt úti cél) segítségével közvetlenül olyan úti célokhoz vezettetheti magát, mint pl. pályaudvarok, autópálya-csatlakozások vagy látnivalók. Az úti cél megadásának befejezésekor a (az úti cél ellenõrzése folyik) felirat jelenik meg a kijelzõn. Ezután a kijelzõn megjelenik az úti cél. Megjegyzés: Ekkor az úti cél az 1 6 gombokkal tárolható. A tároláshoz a megfelelõ gombot tartsa nyomva 2 másodpercnél tovább. Kapcsolja be a célhoz vezetést az OK gombbal. Az útvonalszámítás befejeztével kezdetét veszi a célhoz vezetés, továbbá a készülék betölti memóriájába az útvonal folyosójának adatait. A töltés folyamatának állapotát a navigációs CD-t jelképezõ szimbólum szegmenseinek kitöltése jelzi. Amikor minden szegmens ki van töltve, a CD-lemezt ki lehet venni. A kijelzõ középsõ részén a vizuális útvonaljavaslatok jelennek meg. A kanyarodási tanácsok kijelzésénél az útvonaljavaslatoktól jobbra olyan jelzés látható, amely a legközelebbi döntési pontig (pl. keresztezõdésig) érvényes távolságot mutatja szimbolikusan. Emellett annak az utcának a neve is megjelenik, ahová be kell kanyarodni. Egyenes haladás esetén az útvonaljavaslatok alatt annak az útnak/utcának a neve látható, amelyiken éppen jár. Jobbra felül az úti célig megteendõ pillanatnyi távolság, balra felül a várható érkezési idõ jelenik meg. Az útvonaljavaslatok felett az aktuális mûsorforrás jelenik meg a kijelzõn. Rádió üzemmódban itt jelenik meg az adó neve, ill. frekvenciája, CD-váltó üzemmódban a zeneszám és a CD. A célhoz vezetés során a mûsorfunkciók az 1 6 gombokkal kezelhetõk.

7 Biztonsági tudnivalók A TravelPilot készüléket személygépkocsikban való használatra terveztük. A tehergépkocsik vagy autóbuszok célhoz vezetéséhez szükséges speciális információkat például a magassági korlátozásokat és a megengedett maximális útfelület-terhelési értékeket a navigációs CD-k nem tartalmazzák. A CD behelyezése/kivétele A CD-t biztonsági okból csak álló jármûnél helyezze be vagy vegye ki. A CD behelyezéséhez/kivételéhez nyissa ki az elõlapot. A CD behelyezése/kivétele után azonnal csukja be az elõlapot, hogy a készülék készenléti állapotát az utazás elõtt helyreállítsa különben a készülék 30 másodperc elteltével kikapcsol. A rendszer kezelése vezetés közben Ha Ön nem összpontosítja figyelmét a forgalom alakulására, akkor komoly balesetek okozója lehet. Ha el kívánja kerülni, hogy a TravelPilotlvonja figyelmét a forgalomról, akkor tartsa be az alábbi szempontokat: Az elsõ utazás megkezdése elõtt ismerje meg a TravelPilot készüléket és gyakorolja be kezelését. Ha a TravelPilot készüléket át kívánja programozni, akkor egy e célra alkalmas helyen állítsa le a gépkocsit. Menet közben csak akkor végezzen bármiféle kezelési mûveletet a TravelPilot készüléken, ha azt a forgalmi helyzet lehetõvé teszi. Csak akkor adjon meg új úti célt, amikor a gépkocsi áll. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 7

8 BEVEZETÉS NAVIGÁCIÓ A készülék áttekintése... 2 A navigációs üzemmód rövid leírása.. 5 Biztonsági tudnivalók... 7 Felhasználható navigációs CD-ROM-ok CD-ápolási tanácsok Tanácsok az útmutatóhoz Levehetõ elõlap Lopásvédelem Az elõlap levétele Az elõlap visszahelyezése A készülék be- és kikapcsolása Be- és kikapcsolás a gyújtáskapcsolóval Üzemmód kiválasztása Menüpontok kiválasztása és nyugtázása A hangerõ beállítása Némítás (mute) A telefonhívások automatikus kapcsolása Kijelzõ Kódolt készülék bekapcsolása a tápfeszültségrõl való leválasztás után Hibás kódszám bevitele RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK Navigációs rendszer A navigációs rendszer mûködési elve A navigációs CD behelyezése A navigációs szoftver betöltése Folyosó funkció Környék funkció A navigáció megkezdése Úti cél megadása Úti cél megadása szövegbeviteli sorral 25 Úti cél megadása ország Úti cél megadása város Úti cél megadása kiemelt úti célok a céltelepülésen Úti cél megadása utca, házszám és keresztezõdés Úti cél megadása centrum Úti cél megadása kiemelt úti célok Úti cél megadása a legutóbbi 10 úti cél Úti cél megadása az úticél-tárolóból Úticél-tároló Célhoz vezetés Dinamikus célhoz vezetés Torlódás elkerülése célhoz vezetés közben Útirány-választási beállítások Az útvonalleírás megjelenítése Közlekedési hírbemondás célhoz vezetés közben Rádió üzemmód RDS kényelmi funkciók (AF, REG) A rádió üzemmód bekapcsolása Hullámsáv / tárolószint kiválasztása Adók behangolása Adók tárolása Tárolt adók behívása A fogható adók bejátszása (scan) Közlekedési adó CD üzemmód A CD lejátszásának megkezdése Zeneszám kiválasztása Gyorskeresés Véletlen sorrendû lejátszás (mix) A CD-lemez összes zeneszámának bejátszása (scan) Zeneszám megismétlése (repeat) Közlekedési hírek bemondása CD üzemmódban

9 MP3 üzemmód Az MP3 CD elõkészítése Az MP3/WMA üzemmód bekapcsolása 63 Mappa kiválasztása Zeneszám kiválasztása Gyorskeresés Véletlen sorrendû lejátszás (mix) A mappa összes zeneszámának bejátszása (scan) Zeneszám megismétlése (repeat) MP3 információk kiválasztása CD-váltó üzemmód A CD-váltó üzemmód bekapcsolása CD-lemez kiválasztása Zeneszám kiválasztása Gyorskeresés Véletlen sorrendû lejátszás (mix) Az összes CD-lemez összes zeneszámának bejátszása (scan) Zeneszám megismétlése (repeat) Közlekedési hírek bemondása CD-váltó üzemmódban Kormánykerékre szerelhetõ távirányító (nem része a szállításnak) Mûsorforrás kiválasztása A hangerõ beállítása A navigáció aktiválása Némítás Alapbeállítások A hangszín és a hangerõarányok beállítása Ekvalizer A bekapcsolási hangerõ, a navigációs rendszer, a közlekedési hírbemondás és a telefon hangereje, valamint a GALA beállítása Rádiófunkciók beállítása A nappali és éjszakai kijelzõfényerõ és a kontraszt beállítása Beszédbeállítások Az optimális útvonal beállítása Az óra beállítása A készülék kódolása Üzembe helyezés A beszerelés ellenõrzése A készülék automatikus kalibrálása A készülék kézi kalibrálása Szakkifejezések Mûszaki adatok Beszerelési útmutató BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 9

10 BEVEZETÉS NAVIGÁCIÓ Felhasználható navigációs CD-ROM-ok A TravelPilot Amsterdam NAV 35E csak olyan navigációs CD-ROM-mal használható, amelyen E felülnyomás látható. Ha nincs CD-ROM a készülékben, akkor az úti cél megadásakor erre utaló jelzés jelenik meg a kijelzõn. Megjegyzés: A TravelPilot nincs elõkészítve saját készítésû navigációs CD-ROM (CD-R, CD-RW) használatára. Ha saját készítésû CD-t helyez be, a (a navigáció aktiválása folyamatban) felirat nagyon sokáig lesz látható. A navigációs szolgáltatás ebbõl adódó mûködési korlátozásaira a szavatosság nem vonatkozik. RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 10 CD-ápolási tanácsok Ha a CD-ROM szennyezett lenne, azt soha ne körkörös mozdulatokkal tisztítsa, hanem puha kendõvel, belülrõl kifelé haladva. Rendkívüli szennyezõdés esetén a CD fürdõjét javasoljuk a kereskedelemben kapható mosogatószeres oldatban. Ekkor sem körkörös mozdulatokkal, hanem mindig belülrõl kifelé haladva kell tisztítani a CD-t, majd hagyni kell megszáradni. Ezenkívül javasoljuk, hogy a CD-nek mind az alsó, mind a felsõ felületét igen gondosan kezelje, mert a CD szerkezetébõl következõen az információhordozó réteg közvetlenül a nyomtatott réteg (címke) alatt található. Az olvasás minõségét illetõen az alábbi megjegyzések érvényesek: A CD bármilyen szennyezõdése vagy sérülése olvasási nehézséget okozhat. Az olvasási hiba súlyossága a szennyezõdéstõl és a mechanikai sérülés fokától is függ. Az erõs karcolások olvasási hibát (adathibát) okoznak, amelyek miatt a CD ugrik, vagy a lejátszás ismétlõdik. Minden CD-t gondosan kell kezelni és tároláshoz védõtokba kell helyezni.

11 Tanácsok az útmutatóhoz E kezelési útmutatónak az a rendeltetése, hogy Ön megismerje a TravelPilot készülékének kezelésével és funkcióival kapcsolatos információkat, és hogy elsajátítsa a készülék biztonságos és sikeres kezelését. TravelPilot készülékének elsõ üzembe helyezését megelõzõen figyelmesen olvassa végig az alábbi útmutatót, és tartsa azt a gépkocsiban. Megjegyzés: Ügyeljen arra, hogy az útmutatóhoz mellékelt törzskönyvet ne a gépkocsiban tárolja. A megfelelõ tudnivalók gyors megkeresése céljából az útmutatón belül az egyes mûveleti lépések jelölésére a következõ egyezményes jelöléseket használjuk: 1 Azokat a mûveleti lépéseket jelöljük így, amelyeket Önnek valamely kezelési akció céljának elérése érdekében végre kell hajtania. A készülék reakcióit jelöljük így, amelyeknek valamely kezelési mûveletet követõen kell bekövetkezniük. A plusz pont: Itt TravelPilot készülékének kezelésére vonatkozó megjegyzéseket és tippeket kaphat. Megjegyzés: A menüpontok sorrendje és elérhetõsége részben a behelyezett navigációs CD-tõl is függ, ezért eltérhet az ebben az Útmutatóban szereplõ képektõl. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 11

12 BEVEZETÉS Levehetõ elõlap Lopásvédelem NAVIGÁCIÓ Lopás elleni védelem céljából az Ön készüléke levehetõ elõlappal (Flip Release Panel) és egy négyjegyû készülékkóddal van ellátva. E nélkül az elõlap nélkül a készülék a tolvaj számára értéktelen. Védje készülékét a lopás ellen: a gépkocsi elhagyásakor mindig vegye le az elõlapot. Az elõlapot ne hagyja a gépkocsiban, még rejtett helyen sem. Az elõlap konstrukciós kialakítása levételekor és felrakásakor könnyû kezelést tesz lehetõvé. Megjegyzések: Vigyázzon, hogy az elõlap ne essen le. Ne tegye ki az elõlapot közvetlen napsugárzásnak vagy más sugárzó hõ hatásának. Tárolja az elõlapot a tartozékként kapott tokban. Kerülje az elõlap érintkezõinek emberi bõrrel való közvetlen megérintését. Az érintkezõket szükség esetén alkohollal átitatott, szöszmentes kendõvel tisztítsa meg. RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 12 Az elõlap levétele 1 Nyomja meg a gombot. Az elõlap elõrefelé kinyílik. 2 Az elõlapot húzza ki egyenesen a tartókonzolból. Az elõlap oldásakor a készülék kb. 30 másodperc elteltével kikapcsol. Minden jelenlegi beállítás tárolódik. A készülékbe helyezett CD-lemez benne marad. Megjegyzés: A behelyezett CD-lemezt a készülék kiveti, és ha nem veszik ki, automatikusan visszahúzza.

13 Az elõlap visszahelyezése 1 Helyezze az elõlapot egyenesen a készülék tartókonzoljába. 2 Csukja be az elõlapot. Megjegyzés: Az elõlap visszahelyezésekor ne nyomja meg a kijelzõ felületét. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 13

14 BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK A készülék be- és kikapcsolása 14 1 A TravelPilot bekapcsolása céljából nyomja meg a gombot. A készülék a legutoljára aktív mûsorforrást játssza azzal a hangerõvel, amelyikkel kikapcsolták. A bekapcsolási hangerõ maximális értékre korlátozható. Megjegyzés: A bekapcsolási hangerõ korlátozását az Alapbeállítások c. fejezet A bekapcsolási hangerõ, a navigációs rendszer, a közlekedési hírbemondás és a telefon hangereje, valamint a GALA beállítása c. részében leírtak szerint végezze el. 1 A kikapcsoláshoz tartsa nyomva 2 másodpercnél tovább a gombot. Be- és kikapcsolás a gyújtáskapcsolóval Ha a TravelPilot helyesen van bekötve a jármû gyújtási rendszerébe, és elõzõleg nem a gombbal kapcsolták ki, akkor a gyújtással együtt lehet be-, ill. kikapcsolni. A TravelPilot kikapcsolt gyújtás esetén is használható. 1 Ehhez nyomja meg a gombot. Egy óra elteltével a készülék a gépkocsi-akkumulátor védelme céljából automatikusan kikapcsol. Ez tetszés szerint ismételhetõ. A gyújtás bekapcsolásával az idõkorlát megszûnik. Megjegyzés: A hibátlan mûködés biztosítása érdekében a TravelPilot bekötését a beszerelési útmutatóban leírtak szerint a megszakítatlan pozitív póluson és a gyújtáson keresztül kapcsolt pozitív póluson keresztül kell végezni. A kikapcsolás utáni készenléti idõ 30 percre van beállítva. 3

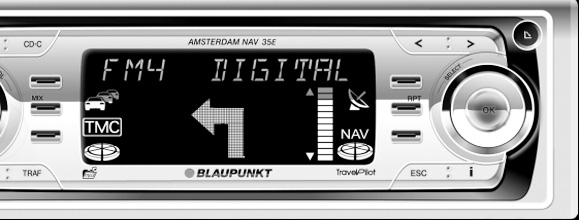

15 Üzemmód kiválasztása A navigációs üzemmód kiválasztásához 1 nyomja meg a NAV gombot. Megjelenik a navigációs alapmenü vagy bekapcsolt célhoz vezetés esetében a célhoz vezetési képernyõ. A rádió üzemmód kiválasztásához 1 nyomja meg az BAND gombot. A kijelzõ legfelsõ sorában megjelenik a hallgatott adóállomás neve vagy frekvenciája, valamint a tárolószint, alatta pedig az állomásgombok kiosztása. A CD vagy CD-váltó üzemmód kiválasztásához 1 nyomja meg a CD C gombot. A kijelzõ legfelsõ sorában megjelenik a CD, ill. a CDC felirat. Alatta a CD-lemez CD-váltóbeli sorszáma, az éppen hallható zeneszám és a játékidõ látható. Menüpontok kiválasztása és nyugtázása A TravelPilot központi kezelõszerve a készülék jobb oldalán helyet foglaló menü forgatógomb az OK gombbal. Ez menüpontok és a bevitel karaktereinek kiválasztására, valamint beállítások végrehajtására és nyugtázására szolgál. Menüpont vagy karakter kiválasztása: forgassa a menü forgatógombot balra vagy jobbra. Menüpont vagy kiválasztás nyugtázása: nyomja meg az OK gombot. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 15

16 BEVEZETÉS A hangerõ beállítása NAVIGÁCIÓ A hangerõ növeléséhez 1 forgassa a hangerõ-szabályozót jobbra. A hangerõ csökkentéséhez 1 forgassa a hangerõ-szabályozót balra. Beállítás közben a beállított érték a kijelzõ legfelsõ sorában jelenik meg. A plusz pont: Az útvonaljavaslat bemondása közben az útvonaljavaslat hangereje a mûsorforrás hangerejétõl függetlenül módosítható a hangerõszabályozóval. A készülék automatikusan tárolja a beállított hangerõt. RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 16 Némítás (mute) A hangerõ ugrásszerûen lecsökkenthetõ. 1 Nyomja meg röviden a gombot. A kijelzõ legfelsõ sorában a felirat látható. A plusz pont: A navigáció bemondott útvonaljavaslataira a némítás nem vonatkozik. A némítás kikapcsolásához 1 újra nyomja meg röviden a gombot, vagy forgassa el a hangerõszabályozót.

17 A telefonhívások automatikus kapcsolása Ha a készülék megfelelõ módon van összekötve a mobiltelefonnal, akkor a telefonhívás a TravelPilot hangszóróin keresztül hallható. A kijelzõn a felirat látható. A kapcsolás akkor is megtörténik, ha a TravelPilot ki van kapcsolva. A TravelPilot ilyenkor a telefonbeszélgetés idejére bekapcsol. A telefonbeszélgetés hangereje beállítható. 1 A kívánt hangerõ beállításához forgassa el a hangerõ-szabályozót. A plusz pont: Telefonbeszélgetés közben a hangerõ a mûsorforrás hangerejétõl függetlenül módosítható a hangerõ-szabályozóval. Megjegyzés: Ha beszélgetés közben Ön módosítja a hangerõt, ez az érték érvényben marad mindaddig, amíg a készüléket ki nem kapcsolja. Az ez utáni hívások esetében a bekapcsolási hangerõ lesz beállítva. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 17

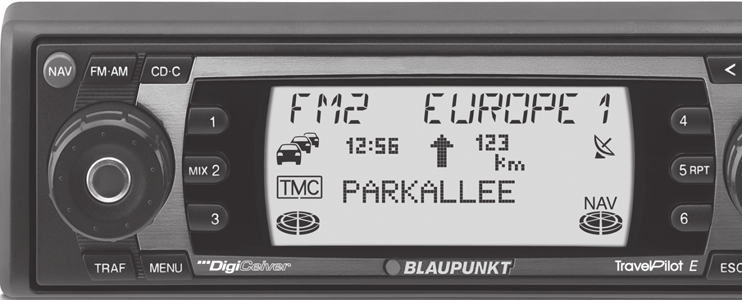

18 BEVEZETÉS Kijelzõ NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 18 A TravelPilot kijelzõjén a navigáció összes információja megjelenik, így pl. a vizuális útvonaljavaslatok, a menük és listák, valamint a rádió, a CD és a CDváltó (külön beszerezhetõ) mûsorforrás. A kijelzõ fényereje és olvashatósága a jármûben érvényesülõ rálátási szög szerint optimálisan beállítható. Erre vonatkozóan olvassa el az Alapbeállítások c. fejezet A nappali és éjszakai kijelzõfényerõ és a kontraszt beállítása c. részét. Megjegyzés: Kíméletesen bánjon a kijelzõvel. Az éles tárgyak karcolást okoznak, és a kijelzõ sérüléséhez vezetnek. Csak szöszmentes kendõvel, esetleg tisztítóalkohollal tisztítsa. Ne használjon a tisztítás során oldószereket, így terpentint vagy benzint, mert azok megtámadják és károsítják a kijelzõt.

19 Kódolt készülék bekapcsolása a tápfeszültségrõl való leválasztás után Ha a kódolt készüléket a tápfeszültségrõl való leválasztás, pl. gépkocsijavítás után bekapcsolja, megjelenik a kódlekérdezés. A kódszám a készülék törzskönyvében található. A törzskönyvet ne tartsa az autóban! A kódszám megadásához a következõ módon kell eljárni: 1 A kódszám elsõ számjegyének megadásához annyiszor nyomja meg az 1 gombot, hogy a kijelzõn a kódszám elsõ számjegye jelenjen meg. 2 A kódszám második számjegyének megadásához annyiszor nyomja meg a 2 gombot, hogy a kijelzõn a kódszám második számjegye jelenjen meg. 3 A kódszám harmadik számjegyének megadásához annyiszor nyomja meg a 3 gombot, hogy a kijelzõn a kódszám harmadik számjegye jelenjen meg. 4 A kódszám negyedik számjegyének megadásához annyiszor nyomja meg a 4 gombot, hogy a kijelzõn a kódszám negyedik számjegye jelenjen meg. Amikor a kódszám teljes egészében látható, 5 tartsa nyomva 2 másodpercnél tovább az OK gombot. A készülék bekapcsol. A kódszámot a menü forgatógomb és az OK gomb segítségével is megadhatja. 1 Ehhez forgassa a menü forgatógombot addig, amíg a kijelzõn meg nem jelenik a kívánt számjegy. 2 A kódszám következõ számjegyének kiválasztásához nyomja meg az OK gombot. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 19

20 BEVEZETÉS NAVIGÁCIÓ 3 A kódszám további számjegyeinek megadásához ismételje az 1. és a 2. lépést. Amikor a kódszám teljes egészében látható, 4 tartsa nyomva 2 másodpercnél tovább az OK gombot. A készülék bekapcsol. RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 20 Hibás kódszám bevitele Ha tévedésbõl hibás kódszámot adott meg és nyugtázta, megismételheti a bevitelt. Annak megakadályozására, hogy a tolvajok a kódszámot próbálgatással kiderítsék, a készülék a harmadik sikertelen kísérlet után egy órára letilt. Az új kísérlethez a készüléknek egy órán át bekapcsolt állapotban kell maradnia, a gyújtáson keresztül. Ha a készüléket e várakozási idõ alatt leválasztják a feszültségrõl, a várakozási idõ újraindul, és ismét egy óráig tart. A kódlekérdezés ki is kapcsolható. Erre vonatkozóan olvassa el az Alapbeállítások c. fejezet A készülék kódolásának be- és kikapcsolása c. részét.

21 Navigációs rendszer A TravelPilot navigációjával gyorsan és biztonságosan, a térkép hosszadalmas tanulmányozása nélkül megtalálja úti célját. Aktivált navigáció esetén szóbeli üzenet vezeti céljához. Az olyan helyeket, ahol pl. el kell kanyarodnia, idõben bemondja a rendszer. Ezen túlmenõen a kijelzõrõl vizuális útvonaljavaslatok, az úti célig hátralévõ pillanatnyi távolság és a megérkezés várható idõpontja is leolvasható. A közlekedés biztonsága a legfontosabb szempont. Vegye figyelembe, hogy az aktuális forgalmi rendnek mindig elsõbbsége van a navigáció által kiadott útvonaljavaslattal szemben. A navigációs rendszer mûködési elve A pillanatnyi jármûpozíció meghatározása az elektronikus sebességmérõ és a jármû irányváltoztatásait érzékelõ giroszkóp segítségével, valamint a GPS (Global Positioning System) mûholdak által sugárzott jel alapján történik. A navigációs rendszer összehasonlítja az adatokat a digitalizált térképanyaggal, és abból kiszámítja a pozíciót és az úti célhoz vezetõ útvonalakat. A navigációs CD behelyezése 1 Az elõlap kinyitásához nyomja meg a gombot. Az elõlap elõrefelé kinyílik, és az esetleg benne lévõ CD-lemezt a készülék kiadja. 2 Vegye ki az esetleg kiadott CD-t, majd a feliratával fölfelé fordított navigációs CD-t óvatosan tolja be a készülék lejátszójába, míg ellenállást nem érez. A készülék innen automatikusan behúzza a CD-lemezt. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 21

22 BEVEZETÉS NAVIGÁCIÓ Megjegyzés: Ha a kiadott CD-lemezt nem veszik ki a nyílásból, akkor kb. 10 másodperc múlva a készülék automatikusan visszahúzza. RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 22 A navigációs szoftver betöltése A navigációs szoftver automatikusan áttöltõdik a CD-rõl a memóriába, és ott marad, amíg a készüléket le nem választják a tápfeszültségrõl, vagy pedig a legutóbbi kikapcsolást 72 órával követõ, automatikus teljes kikapcsolásig (a gépkocsi-akkumulátor kímélése érdekében a készülék kikapcsolja a memória tápfeszültségét). A betöltés akkor is végbemegy, ha a készülékben lévõ navigációs szoftver nem egyezik a CD-n lévõvel. Megjegyzés: A szoftver betöltését a készülék jelzi a kijelzõn, és nem lehet megszakítani. Folyosó funkció A folyosó funkció segítségével adathordozó nélkül is használható a navigációs rendszer. Az útvonalszámítás megkezdésekor a TravelPilot betölti a memóriájába a célhoz vezetéshez szükséges adatokat. A betöltési folyamat végeztével kiveheti a készülékbõl a navigációs CD-t, és akár zenei CD-t hallgathat. A betöltési folyamat akkor ér véget, amikor a navigációs CD-t jelképezõ szimbólum minden szegmense ki van töltve. Környék funkció A környék funkció lehetõvé teszi az úti cél adathordozó nélküli megadását a tárolt területen belül. Ennek érdekében a jármû helyzetétõl függõen egyes navigációs adatok betöltésre kerülnek a CD-ROM-ról a navigációs tárolóba. A navigációs rendszer a tárolóban tárolt adatokat használja fel az úti cél megadásakor. A tárolóban tárolt adatok terjedelme az éppen érvényes üzemmódtól függ.

23 Megjegyzés: Amennyiben a folyosó betöltését követõen további szabad tárolóhely áll rendelkezésre, úgy azt a rendszer a környék funkció számára használja fel. Az adatok betöltését a készülék a kijelzõ jobb alsó részén, a CD-szimbólum révén jelzi. A betöltésre akkor is sor kerül, ha a célhoz vezetés nem aktív. Ha a készüléknek új adatokat kell betöltenie a CD-rõl, bizonyos helyzetekben kérheti a navigációs CD behelyezését. Ha aktív célhoz vezetés közben a készülék kéri a navigációs CD behelyezését, de Ön ezt nem teszi meg, akkor a kijelzõn a szélrózsa szimbólum jelenik meg. Megjegyzések: Ha éppen célhoz vezetés folyik a tárolt folyosóban, és Ön egy olyan navigációs CD-t helyez a készülékbe, amelynek navigációs szoftvere eltér a készülékben lévõtõl, akkor a készülék megkérdezi, hogy betöltse-e ezt a szoftvert a készülékbe. Ha betölti, a célhoz vezetés megszakad. Ha elutasítja a betöltést, akkor a folyosó elhagyásakor a kijelzõn megjelenik a szélrózsa szimbólum. A navigáció megkezdése 1 A bekapcsolt készüléken nyomja meg a NAV gombot. Megjelenik a navigációs alapmenü. A navigációs alapmenüben az alábbi módokon lehet kiválasztani az úti célt: (legutóbbi 10): a legutóbbi 10 úti cél behívása, (úti cél megadása): úti cél magadása a címe segítségével. A navigáció emellett a rádió üzemmódhoz hasonlóan több tárolószinttel rendelkezik (N1, N2, N3 és N4). E tárolószintek mindegyikén hat-hat úti cél tárolható az 1 6 gombokkal. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 23

24 BEVEZETÉS NAVIGÁCIÓ A navigációs tárolószintek közötti váltáshoz 1 nyomja meg a NAV gombot annyiszor, hogy a kijelzõ legfelsõ sorában a kívánt tárolószint jelenjen meg. A navigáció célhoz vezetésének elindításához egy TravelPilot navigációs CD-t kell behelyezni (vagy a szükséges adatoknak a készülék memóriájában kell lenniük), és meg kell adni az úti célt. RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 24 Úti cél megadása Az úti cél megadása történhet az úticél-tárolóból, település vagy irányítószám, centrum, utca, keresztezõdés, házszám megadásával, valamint kiválasztással a kiemelt úti célok (pl. autópálya-csatlakozás, pályaudvar, szálloda, bevásárlóközpont stb.) menüjébõl. Emellett a kívánt ország is kiválasztható. Miután a navigációs rendszert aktiválja a NAV gombbal, megjelenik a navigációs alapmenü. Úti célok A lehetséges úti célok: a legutóbbi 10 úti cél, település központja vagy nagyvárosokban egy városrészé, utca, két vagy több utca keresztezõdése, házszám vagy tömbházszám, kiemelt úti célok, pl. pályaudvar, repülõtér, benzinkút és más közintézmények, az úticél-tárolóban tárolt úti célok.

25 Úti cél megadása a szövegbeviteli sorral A szövegbeviteli sor pl. város- és utcanevek bevitelére szolgál a navigáció során. A szövegbeviteli sor intelligens kiegészítõ funkcióval rendelkezik, azaz a bevitelre csak olyan betût ajánl fel, ami a már beírtak után logikusan következhet. Példa: Ha utcanevet ír be, és a céltelepülésen nem kezdõdik A-val utcanév, akkor az A nem jelenik meg. Ugyanígy nem jelenik meg pl. a C, ha elsõ betûként a B-t adta meg, és a céltelepülésen nem kezdõdik utcanév BC betûkombinációval. Amikor a bevitt jelekbõl egyértelmû hozzárendelés vezethetõ le, a bevitelt a rendszer automatikusan kiegészíti. Így a legtöbb esetben már néhány betû bevitele elegendõ a település vagy az utca nevének megadásához. Példa: Ha németországi település bevitelekor az elsõ két betû, akkor a rendszer azt automatikusan kiegészíti a betûkkel, mert a németországi CD településjegyzékében nincs más lehetséges kiegészítés. Karakterek kiválasztása Amint megjelenik a szövegbeviteli sor, az elsõ lehetséges karakter látható. A következõ módon járjon el: 1 Jelölje ki az elsõ karaktert. A plusz pont: A jobb láthatóság érdekében a kijelölt karakter inverz módon és kinagyítva jelenik meg. 2 Nyugtázza választását az OK gombbal. 3 Válassza ki a következõ karaktert, és ezt is nyugtázza az OK gombbal. Ha a bevitt karakterek kiegészítést tesznek lehetõvé, akkor a név kiegészítése automatikusan megtörténik. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 25

26 BEVEZETÉS NAVIGÁCIÓ 4 Addig ismételje az 1 3. lépést, amíg a kívánt név meg nem jelenik a szövegbeviteli sorban. 5 Ha elfogadja a nevet, tartsa nyomva hosszan az OK gombot, vagy nyomja meg a gombot. A bevitt név a településnevek, ill. utcanevek listájában jelenik meg (település, ill. utca bevitelekor). RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 26 Beírt karakterek törlése A tévedésbõl hibásan megadott betû törléséhez 1 nyomja meg a vagy az ESC gombot. A beviteli pozíció egy hellyel balra lép. A név automatikus kiegészítései törlõdnek. Megjegyzések: A gomb hosszú megnyomásának hatására az összes karakter törlõdik. Az ESC gomb hosszú megnyomásának hatására a készülék visszalép a navigációs alapmenübe. Lapozás a listákban és a bevitel nyugtázása Mivel a kijelzõ korlátozott számú sorral rendelkezik, a listák több oldalra vannak felosztva. A listák a jobb oldalon nyilakkal vannak megjelölve. Ha csak a nyíl látható, akkor csak lefelé lehet lapozni, ha csak a nyíl, akkor csak felfelé. 1 A listák lapozásához forgassa körbe balra vagy jobbra a menü forgatógombot. Megjelenik a lista következõ, ill. elõzõ eleme. 2 Egy bejegyzés listából (pl. céltelepülésként) való átvételéhez nyomja meg az OK gombot.

27 Úti cél megadása ország Az elsõ úticél-megadáskor ki kell választania egy országot. Ez általában az az ország, amelyben éppen tartózkodik. 1 A navigációs alapmenüben jelölje ki és nyugtázza elõbb a (úti cél megadása), majd a (ország) menüpontot. Megjelenik az ország kiválasztására szolgáló lista. 2 Forgassa el a menü forgatógombot, amíg meg nem jelenik a kívánt ország, majd nyomja meg az OK gombot. Megjelenik az úticél-megadás menüje. Megjegyzés: A kiválasztott célországot mindaddig tárolja a készülék, amíg Ön újat nem választ, újabb CD-t nem helyez be, vagy a TravelPilot a legutóbbi kikapcsolását követõ mintegy 72 óra múlva teljesen ki nem kapcsol. Úti cél megadása város Ha egy településen adott célhoz szeretne eljutni, azt elõször meg kell határoznia. Ez vagy a hely nevének, vagy az irányítószámnak a megadásával történik. A plusz pont: Az irányítószám megadása azzal az elõnnyel jár, hogy a céltelepülést egyértelmûen azonosítja. Megjegyzés: Ha az irányítószám postafiókhoz tartozik, akkor nem használható úti cél megadására. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 27

28 BEVEZETÉS NAVIGÁCIÓ Kisebb községek esetében több helységnek is lehet közös irányítószáma. Ekkor az irányítószám megadása után ki kell választania a megfelelõ helységet. Általában elegendõ a kívánt helység kezdõbetûjének kiválasztása. Ekkor ez megjelenik a kijelzõn, az irányítószám mellett. Megjegyzés: Az úti célt csak akkor lehet irányítószámmal megadni, ha a navigációs CD tartalmazza a megfelelõ adatokat. 1 A navigációs alapmenüben jelölje ki és nyugtázza elõbb a (úti cél megadása), majd a (város) menüpontot. A város nevének beírásához megjelenik a szövegbeviteli sor, és a legutóbb beírt városnév látható. A plusz pont: A készülék automatikusan felajánlja úti célként a legutóbb beírt várost, amelyet az OK gomb hosszú megnyomásával vagy a gomb megnyomásával lehet elfogadni. A TravelPilot tárolja a legutóbbi 20 várost. Ha Ön elsõ betûként a legutóbbi 20 város egyikének kezdõbetûjét írja be, akkor a megfelelõ város megjelenik a kijelzõn. Ha nincs találat, akkor a városlista elsõ illeszkedõ bejegyzése jelenik meg. 2 Adja meg a település nevét a szövegbeviteli sorban. (Ehhez olvassa el az Úti cél megadása szövegbeviteli sorral c. részt.) 3 Lépjen át a listába. A név megjelenik az úti célok listájában. 4 Válassza ki a kívánt várost, majd a város úti célként való elfogadásához nyomja meg az OK gombot. Ezzel a város lesz az úti cél. RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 28

29 Megjegyzés: Ha a kiválasztott helység neve többször is elõfordul, újabb menü (tájegység-meghatározás) jelenik meg szövegbeviteli sorral. Írjon be további betûket, amelyekkel a helység pontosan meghatározható. Tájékoztatásul megjelenik a légvonal-távolság és az irány. Kivétel, ha a város irányítószám segítségével lett megadva. Amikor a város ki van választva, folytatódik az úticél-megadás. Válasszon az alábbiakból: (kiemelt úti cél): A kategóriákba (pl. pályaudvar, bevásárlóközpont stb.) csoportosított listából közvetlenül ki lehet választani a kiválasztott város kiemelt úti céljait. A kiemelt úti célok megadásáról bõvebben az Úti cél megadása kiemelt úti célok c. részben olvashat. (utca): Az úti célul szolgáló utca megadása. A navigációs CD-n tárolt adatoktól függ, hogy kiválasztható-e utca úti célként. (centrum): Település vagy városrész központjának úti célként való kiválasztása. Megjegyzés: Ha egyes pontokhoz nincs adat, akkor azok nem jelennek meg. Úti cél megadása kiemelt úti célok a céltelepülésen A céltelepülésen található kiemelt úti célok (éttermek, parkolók, szállodák stb.) közvetlenül kiválaszthatók. Ennek feltétele, hogy meg legyen határozva a céltelepülés. 1 Jelölje ki és nyugtázza a (kiemelt úti cél) menüpontot. Megjelenik a kiemelt úti célok kategóriáinak listája. 2 Válassza ki és nyugtázza a kívánt kategóriát. Megjelenik a szövegbeviteli sor a kiemelt úti cél megadására. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 29

30 BEVEZETÉS NAVIGÁCIÓ 3 Írja be a kiemelt úti cél nevét az úticél-megadásnál megszokott módon. 4 Lépjen át a listába. A választható kiemelt úti célok ábécérendben jelennek meg. 5 Jelölje ki és nyugtázza a kívánt úti célt. A kívánt kiemelt úti cél kiválasztása és nyugtázása után elindítható a célhoz vezetés. Ehhez olvassa el a Célhoz vezetés c. részt. RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 30 Úti cél megadása utca, házszám és keresztezõdés 1 Jelölje ki és nyugtázza a (utca) menüpontot. 2 Adja meg az utcanevet a szövegbeviteli sorban. (Ehhez olvassa el az Úti cél megadása a szövegbeviteli sorral c. részt.) 3 Lépjen át a listába. Az utca neve megjelenik az utcanevek listájában. A plusz pont: A keresés megkönnyítésére a hosszú utcanevek többszörösen is tárolva lehetnek, pl.: RAABE-WEG, WILHELM- és WILHELM-RAABE- WEG. 4 Jelölje ki és nyugtázza a kívánt utcanevet. Megjegyzés: Ha az utcanév az úti célul kiválasztott városban többször is elõfordul, az utca pontos meghatározásához almenü jelenik meg, amellyel megadható az irányítószám, ill. a városrész neve. Az utca kiválasztása után az alábbi lehetõségek közül lehet választani: (házszám): Az úti cél megadása házszám vagy tömbházszám bevitelével pontosítható. (keresztezõdés): A pontos úticél-meghatározás érdekében kiegészítésül a választott utca egy keresztezõdését is kiválaszthatja.

31 Megjegyzés: Ha az új úti célt behelyezett navigációs CD-ROM nélkül (azaz folyosó üzemmódban) adja meg, akkor a házszámot és a keresztezõdést nem választhatja ki. (tovább): Befejezõdött az úti cél megadása, elindítható a célhoz vezetés. Ehhez olvassa el a Célhoz vezetés c. részt. Megjegyzés: Ha egyes pontokhoz nincs adat, akkor azok nem jelennek meg. Házszám Ezek lehetnek egyes házszámok vagy tömbházszámok. A TravelPilot készülék esetében a házszámok a beviteli sorral szabadon beírhatók. Ha a beírt házszám nem található meg a CD adatbázisában, megjelenik a választható házszámok listája. 1 Jelölje ki és nyugtázza a kívánt házszámot vagy tömböt. Megjelenik a kiválasztott cél. 2 Most az OK gombbal elindítható a célhoz vezetés. A plusz pont: Miután teljesen befejezte az úti cél megadását, de még mielõtt elindítaná a célhoz vezetést, lehetõsége van az úti cél tárolására az úticéltárolóban. Ehhez olvassa el az Úticél-tároló c. részt. Ahhoz, hogy az útvonalat saját igényeihez testre szabja (pl. autópálya elkerülésével), útirány-választási beállításokat határozhat meg. Erre vonatkozóan olvassa el ebben a fejezetben az Útirány-választási beállítások c. részt. Keresztezõdés Ha a (keresztezõdés) menüpontot választotta ki, akkor megjelenik az úti célul kiválasztott utca keresztezõdéseinek listája. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 31

32 BEVEZETÉS NAVIGÁCIÓ Megjegyzés: Ha egy keresztezõdés kétszer is elõfordul, megjelenik az égtáj is. 1 Jelölje ki a listában a kívánt keresztezõdést, majd nyugtázza. Megjelenik a kiválasztott cél. 2 Most az OK gombbal elindítható a célhoz vezetés. A plusz pont: Miután teljesen befejezte az úti cél megadását, de még mielõtt elindítaná a célhoz vezetést, lehetõsége van az úti cél tárolására az úticéltárolóban. Ehhez olvassa el az Úticél-tároló c. részt. Ahhoz, hogy az útvonalat saját igényeihez testre szabja (pl. autópálya elkerülésével), útirány-választási beállításokat határozhat meg. Erre vonatkozóan olvassa el ebben a fejezetben az Útirány-választási beállítások c. részt. RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 32 Úti cél megadása centrum Ha a város meghatározása után a (centrum) menüpontot választja, megjelenik a szövegbeviteli sor a városrész-központ kiválasztásához. 1 Adja meg a központot a szövegbeviteli sorral. A választható városközpontok a megadás módjától függenek. Megjegyzés: Amennyiben a települést az irányítószám megadásával választotta ki, úgy csak azok a városközpontok lesznek választhatók, amelyekre a megadott irányítószám vonatkozik. 2 Lépjen át a listába, válassza ki a kívánt városrész-központot, majd nyugtázza. 3 Most az OK gombbal elindítható a célhoz vezetés. A plusz pont: Miután teljesen befejezte az úti cél megadását, de még mielõtt elindítaná a célhoz vezetést, lehetõsége van az úti cél tárolására az úticéltárolóban. Ehhez olvassa el az Úticél-tároló c. részt.

33 Ahhoz, hogy az útvonalat saját igényeihez testre szabja (pl. autópálya elkerülésével), útirány-választási beállításokat határozhat meg. Erre vonatkozóan olvassa el ebben a fejezetben az Útirány-választási beállítások c. részt. Úti cél megadása kiemelt úti célok E funkció segítségével kiemelt úti célok, pl. autópálya-kijáratok, parkolóházak, üzemanyagtöltõ állomások, éttermek stb. választhatók ki. A kiemelt úti célok kiválasztására több lehetõség nyílik: Távolsági úti célok határátkelõhelyek stb. A tartózkodási hely környéke olyan kiemelt úti célok, amelyek a jármû jelenlegi tartózkodási helyének környékén találhatók. Az úti cél környéke olyan kiemelt úti célok, amelyek a legutóbbi aktív úti cél környékén találhatók. Távolsági kiemelt úti célok Kiemelt úti célként a használt navigációs CD teljes területérõl választhat pl. autópálya-csatlakozást, autópálya-szervizt, repülõteret stb. Ehhez mindössze a kívánt úti cél nevét kell ismernie. 1 Nyomja meg a NAV gombot. Megjelenik a navigációs alapmenü. 2 Válassza ki és nyugtázza a (úti cél megadása) menüpontot. Megjelenik az úticél-megadás menüje. 3 Válassza ki és nyugtázza az (távolsági úti célok) menüpontot. Megjelenik a kiemelt úti célok kategóriáinak listája. 4 Válassza ki és nyugtázza a kívánt kategóriát. A rendelkezésre álló úti célok ábécérendben jelennek meg. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 33

34 BEVEZETÉS NAVIGÁCIÓ Megjegyzés: Amennyiben vannak úti célok, elõször a szövegbeviteli sor jelenik meg. Adja meg itt a kívánt nevet vagy kezdõbetût, majd hívja be a listát. 5 Válassza ki és nyugtázza a kívánt kiemelt úti célt. A kívánt kiemelt úti cél kiválasztása és nyugtázása után elindítható a célhoz vezetés. Ehhez olvassa el a Célhoz vezetés c. részt. RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 34 A tartózkodási hely környéke A pillanatnyi jármûpozíció környezetében is kiválaszthatók kiemelt úti célok. Megjegyzés: A menüpont csak akkor jelenik meg, ha a pozíció ismert. 1 Nyomja meg a NAV gombot. Megjelenik a navigációs alapmenü. 2 Válassza ki és nyugtázza a (úti cél megadása) menüpontot. Megjelenik az úticél-megadás menüje. 3 Válassza ki és nyugtázza a (tartózkodási hely környéke) menüpontot. Megjelenik a kiemelt úti célok kategóriáinak listája. Megjegyzés: A kategóriaválaszték a navigációs CD-n tárolt adatoktól függ. 4 Válassza ki és nyugtázza a kívánt kategóriát. A rendelkezésre álló úti célok a tartózkodási helytõl mért távolság szerint rendezve jelennek meg. Megjegyzés: Amennyiben vannak úti célok, elõször a szövegbeviteli sor jelenik meg. Adja meg itt a kívánt nevet vagy kezdõbetût, majd hívja be a listát.

35 5 Jelölje ki és nyugtázza a kívánt úti célt. A kívánt kiemelt úti cél kiválasztása és nyugtázása után elindítható a célhoz vezetés. Ehhez olvassa el a Célhoz vezetés c. részt. Az úti cél környéke Az úti cél környékén található kiemelt úti célok mindig a legutóbbi aktív úti célra vonatkoznak. 1 Nyomja meg a NAV gombot. Megjelenik a navigációs alapmenü. 2 Válassza ki és nyugtázza a (úti cél megadása) menüpontot. Megjelenik az úticél-megadás menüje. 3 Válassza ki és nyugtázza a (úti cél környéke) menüpontot. Megjegyzés: A menüpont csak akkor jelenik meg, ha van úti cél. Megjelenik a kiemelt úti célok kategóriáinak listája. Megjegyzés: A kategóriaválaszték a navigációs CD-n tárolt adatoktól függ. 4 Válassza ki és nyugtázza a kívánt kategóriát. A rendelkezésre álló úti célok az úti céltól mért távolság szerint rendezve jelennek meg. Megjegyzés: Amennyiben vannak úti célok, elõször a szövegbeviteli sor jelenik meg. Adja meg itt a kívánt nevet vagy kezdõbetût, majd hívja be a listát. 5 Jelölje ki és nyugtázza a kívánt úti célt. A kívánt kiemelt úti cél kiválasztása és nyugtázása után elindítható a célhoz vezetés. Ehhez olvassa el a Célhoz vezetés c. részt. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 35

36 BEVEZETÉS NAVIGÁCIÓ Úti cél megadása a legutóbbi 10 úti cél A TravelPilot automatikusan tárolja azt a legutóbbi 10 úti célt, amelyhez kiszámította az útvonalat. Ezek az úti célok közvetlenül behívhatók. Ha a tároló megtelt, akkor egy újabb útvonal kiszámításakor a legrégebbi úti cél törlõdik belõle. A legutóbbi 10 úti cél egyikének behívásához 1 a navigációs alapmenüben jelölje ki és nyugtázza a (legutóbbi 10) menüpontot. 2 Válassza ki és nyugtázza a kívánt úti célt. 3 A készülék kiszámítja az útvonalat, és megkezdõdik a célhoz vezetés. Megjegyzés: Adott esetben a készülék kérheti a navigációs CD-ROM behelyezését, ha az nincs a lejátszóban. RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 36

37 Úti cél megadása az úticél-tárolóból A gyakran látogatott úti célok az úticél-tárolóban tárolhatók, majd onnan elõhívhatók egy új célhoz vezetéshez. Ehhez olvassa el az Úticél-tároló c. részt. A navigációs rendszer négy tárolószinttel (N1, N2, N3 és N4) rendelkezik. Minden szinten hat-hat úti cél tárolható. Ha az úticél-tárolóból úti célt kíván behívni, 1 nyomja meg a NAV gombot. Megjelenik a navigációs alapmenü és a legutóbb használt tárolószint. 2 Nyomja meg a NAV gombot annyiszor, hogy a kívánt tárolószint jelenjen meg. 3 Nyomja meg az 1 6 gombok közül azt, amelyikre a kívánt úti cél van programozva. Megjelenik a kijelzõn az az úti cél, amelyik a kiválasztott gombra van programozva. 4 Ha az úti célt át kívánja venni a célhoz vezetésbe, nyomja meg az OK gombot. Megkezdõdik a célhoz vezetés. Ehhez olvassa el a Célhoz vezetés c. részt. Megjegyzés: Adott esetben a készülék kérheti a navigációs CD-ROM behelyezését, ha az nincs a lejátszóban. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 37

38 BEVEZETÉS Úticél-tároló NAVIGÁCIÓ Az úticél-tárolóban késõbbi célhoz vezetéshez tárolhat úti célokat. Ezenkívül a pillanatnyi tartózkodási helyet megjelölheti saját helyként, és késõbb úti célként behívhatja a tárolóból. Saját helyet célhoz vezetés közben lehet megjelölni. Az úti célok tárolásához összesen 24 tárhely áll rendelkezésére: mindegyik navigációs tárolószinten hat-hat. RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 38 Új úti cél tárolása az úticél-tárolóban Miután Ön teljesen befejezte az úti cél megadását, de még mielõtt elindítaná a célhoz vezetést, lehetõsége van az úti cél tárolására az úticél-tárolóban. 1 Válassza ki azt a tárolószintet, amelyikre az úti célt kívánja programozni. Ehhez nyomja meg a NAV gombot annyiszor, hogy a kívánt N1, N2, N3 vagy N4 szint jelenjen meg a kijelzõn. 2 Tartsa nyomva 2 másodpercnél tovább az 1 6 gombok közül azt, amelyikre az úti célt kívánja programozni. Az úti cél tárolása után nyugtázó hangjelzés hallható. Az aktív úti cél tárolása az úticél-tárolóban A célhoz vezetés aktuális úti célját tárolhatja az úticél-tárolóban. 1 Nyomja meg kétszer az < gombot. Megjelenik az aktuális úti cél. 2 Válassza ki azt a tárolószintet, amelyikre az úti célt kívánja programozni. Ehhez nyomja meg a NAV gombot annyiszor, hogy a kívánt szint jelenjen meg a kijelzõn. 3 Az úti cél kijelzése közben tartsa nyomva 2 másodpercnél tovább az 1 6 gombok közül azt, amelyikre az úti célt kívánja programozni.

39 Az úti cél tárolása után nyugtázó hangjelzés hallható. Végül újra megjelenik a célhoz vezetés képernyõje. A pillanatnyi tartózkodási hely tárolása úti célként Lehetõsége van arra, hogy jármûvének pillanatnyi tartózkodási helyét úti célként tárolja az úticél-tárolóban. Ez a funkció akkor hasznos, ha útközben érdekes helyen hajt el, és késõbb ezt újra fel szeretné keresni. Megjegyzés: Ahhoz, hogy a jármûpozíció tartózkodási helyként tárolható legyen, egy navigációs CD-nek kell behelyezve lennie. A pillanatnyi tartózkodási hely úti célként való tárolásához 1 nyomja meg a NAV gombot. 2 Válassza ki azt a tárolószintet, amelyiken tárolni kívánja a tartózkodási helyet. Ehhez nyomja meg a NAV gombot annyiszor, hogy a kívánt szint jelenjen meg a kijelzõn. 3 Nyomja meg az < gombot. Megjelenik a pillanatnyi tartózkodási hely. 4 A tartózkodási hely kijelzése közben tartsa nyomva 2 másodpercnél tovább az 1 6 gombok közül azt, amelyikre a tartózkodási helyet kívánja programozni. A tartózkodási hely bekerül az úticél-tárolóba. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 39

40 BEVEZETÉS Célhoz vezetés NAVIGÁCIÓ A célhoz vezetés elindítása Miután megtörtént az úti cél megadása, a kijelzõn megjelenik az úti cél címe. Ha el kívánja indítani a célhoz vezetést ehhez az úti célhoz, 1 nyomja meg az OK gombot. RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 40 Útvonalszámítás A célhoz vezetés elindítása után mintegy 5 másodpercig egy figyelmeztetõ felirat látható a kijelzõn. Ezután a rendszer megkezdi az útvonal kiszámítását. A plusz pont: Az útvonalszámítás alatt és annak befejeztével a teljes útvonal be van töltve a navigációs rendszer memóriájába. Ezért a betöltési folyamat végeztével ki lehet venni a navigációs CD-t a készülékbõl, és zenei CD-t lehet hallgatni. Ha a jármû digitalizált úton tartózkodik, akkor az útvonalszámítás befejezése után akusztikus és vizuális útvonaljavaslatokkal megkezdõdik a célhoz vezetés. Megjegyzés: Célhoz vezetés során az alábbi esetekben szélrózsa szimbólum jelenik meg a kijelzõn: A jármû nem digitalizált úton tartózkodik. A TravelPilot nem tudja kiszámítani a kiválasztott úti célhoz vezetõ útvonalat. Ön elhagyta a navigációs CD-n tárolt területet vagy a memóriába betöltött folyosót. Ilyen esetekben kövesse a szélrózsa szimbólumot. Amint ismét digitalizált úton halad, újra érkeznek az akusztikus és vizuális útvonaljavaslatok.

41 A plusz pont: Ha elhagyja a javasolt útvonalat, a rendszer a pillanatnyi jármûpozíció alapján automatikusan új útvonalat számít ki a célhoz. Adott esetben a készülék kérheti a navigációs CD behelyezését. Útvonaljavaslatok A kijelzõ középsõ részén a vizuális útvonaljavaslatok jelennek meg. Egyenes haladás esetén az útvonaljavaslatok alatt annak az útnak/utcának a neve látható, amelyiken éppen jár. Jobbra felül az úti célig hátralévõ pillanatnyi távolság, balra felül a várható érkezési idõ jelenik meg. A kanyarodási tanácsok kijelzésénél az útvonaljavaslatoktól jobbra olyan jelzés látható, amely a legközelebbi döntési pontig (pl. keresztezõdésig) hátralévõ távolságot mutatja szimbolikusan, valamint ha van a kanyarodási jel fölött annak az utcának a neve látható, ahová be kell kanyarodni. Az útvonaljavaslatok fölött az aktuális mûsorforrás jelenik meg. Rádió üzemmódban itt jelenik meg az adó neve, ill. frekvenciája, CD-váltó üzemmódban a zeneszám és a CD száma. A plusz pont: Az 1 6 gombok, valamint a és a gomb bekapcsolt célhoz vezetés közben ugyanolyan funkciójú, mint az éppen aktív mûsorforrás alapmenüjében. Ez azt jelenti, hogy az aktív mûsorforrás legfontosabb alapfunkcióit bármikor használhatja anélkül, hogy ki kellene lépnie a célhoz vezetésbõl. Ezenkívül a TravelPilot Önt szóbeli útvonaljavaslatokkal támogatja, és a kanyarodásra is idõben figyelmeztet. Az útszakasz megjelölése ennek során az út megnevezésével történik (autóutak és autópályák). A hangos üzenetek teljesen ki is kapcsolhatók (lásd az Alapbeállítások c. fejezet Beszédbeállítások c. részét). A TravelPilotsetében ehelyett választható a részletes torlódási jelentések felolvasása is (lásd az Alapbeállítások c. fejezet Beszédbeállítások c. részét). B6, WESTSC HNELLWEG BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 41

42 BEVEZETÉS NAVIGÁCIÓ A mûsorforrás váltása A célhoz vezetés során bármikor lehet mûsorforrást váltani. 1 Aktív célhoz vezetés közben az BAND vagy a CD C gombbal lehet a rádió és a CD-váltó üzemmód között váltani. Megjelenik a kiválasztott mûsorforrás alapmenüje. A CD-váltó üzemmód csak csatlakoztatott és üzemkész CD-váltó esetén lehetséges. Ha vissza kíván lépni a célhoz vezetési képernyõhöz, 2 nyomja meg a NAV gombot. RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 42 A célhoz vezetés megszakítása A célhoz vezetés megszakításához 1 nyomja meg az ESC gombot. Megerõsítõ kérdés jelenik meg. Ha valóban meg kívánja szakítani a célhoz vezetést, 2 nyomja meg az OK gombot, vagy ha nem kívánja megszakítani a célhoz vezetést, 2 újra nyomja meg az ESC gombot. Megjegyzés: A célhoz vezetés megszakítása után a betöltött folyosó adatai a memóriában maradnak. Így a legutóbbi úti célhoz történõ újabb célhoz vezetés alkalmával nem kell behelyezni a navigációs CD-t. Új úti cél megadásakor a készülék esetleg kérheti a navigációs CD behelyezését.

43 Dinamikus célhoz vezetés A dinamikus célhoz vezetés közben a TravelPilot lemzi a digitális közlekedési híreket, és figyelembe veszi õket az útvonaltervezés során. A közlekedési hírek TMC adóktól (Traffic Message Channel) érkeznek. Ezek olyan RDS adók, amelyek közlekedési híreiket digitálisan is sugározzák. Ha Ön éppen TMC adót hallgat, akkor a kijelzõn megjelenik a TMC szimbólum. Ha egy már aktív célhoz vezetést dinamikusan kíván végrehajtani, 1 célhoz vezetés közben tartsa nyomva 2 másodpercnél tovább a NAV gombot. Megjelenik egy kiválasztó menü. 2 Jelölje ki és nyugtázza a (útirány-választási beállítások) menüpontot. Megjelenik az útirány-választási beállítások menüje. 3 Jelölje ki és nyugtázza a (dinamikus) beállítást. A bekapcsolt útirány-választási beállítás mögött kitöltött kör látható. Megjegyzés: Ha a dinamikus célhoz vezetést választja, akkor azt is kiválaszthatja, hogy az útvonalszámítás a gyors, a rövid vagy az optimális útvonalat számítsa-e ki. 4 Tartsa nyomva 2 másodpercnél tovább az OK gombot, majd nyomja meg az ESC gombot, vagy pedig nyomja meg kétszer az ESC gombot. A készülék újra kiszámítja az útvonalat, és megjelenik a célhoz vezetés képernyõje. Továbbá a TMC szimbólum bekeretezve látható. Megjegyzések: Adott esetben a készülék kérheti a navigációs CD- ROM behelyezését, ha az nincs a lejátszóban. A dinamikus célhoz vezetéshez a célhoz vezetés alatt TMC adóállomásnak kell behangolva lennie. Ha nincs TMC adó behangolva, akkor villog a TMC szimbólum. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 43

44 BEVEZETÉS NAVIGÁCIÓ Az útvonal újraszámítása Ha a TravelPilot a TMC-n keresztül olyan közlekedési hírt kap, amely az útvonalat érinti, akkor automatikusan megkezdi az útvonal újraszámítását. Az újraszámításról szóban is tájékoztat. A plusz pont: A TravelPilot ha a közlekedési üzenetek hangbemondása be van kapcsolva (lásd az Alapbeállítások c. fejezet Beszédbeállítások c. részét) a részletes torlódási jelentéseket is bemondja (ha a jelentés érinti a jelenlegi útvonalat). A TMC-n keresztül érkezett információtól függ, hogy a TravelPilot ténylegesen kiszámítja-e az elkerülést. Ha Ön az újraszámítás ellenére keresztül fog haladni a forgalmi zavaron, akkor akusztikus tájékoztatást kap arról, hogy az útvonalon forgalmi zavar van. Megjegyzések: Adott esetben a készülék kérheti a navigációs CD behelyezését. RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 44 TMC adóállomás automatikus behangolása Ha a TMC automatika be van kapcsolva, a készülék automatikusan behangol egy TMC adót, amikor Ön kiválasztja a útirány-választási beállítást és addig nem TMC adót hallgatott. Megjegyzés: A TMC-keresés sokáig eltarthat, mivel a készülék a teljes frekvenciasávot végigpásztázza TMC adók után. Ez idõ alatt nem lehet rádiót hallgatni. A TMC automatika bekapcsolásához járjon el az alábbiak szerint: 1 Nyomja meg a MENU gombot. Megjelenik a beállítási menü. 2 Jelölje ki és nyugtázza a (rádió) menüpontot. Megjelenik egy kiválasztó menü.

45 3 Jelölje ki és nyugtázza a (TMC automatikus) menüpontot. 4 Válassza ki az (be) menüpontot, és nyomja meg az OK gombot. 5 Nyomja meg kétszer az ESC gombot, ezzel visszakerül navigációs üzemmódba. TMC adóállomás kézi behangolása A TMC adó kézi behangolásához járjon el az alábbiak szerint: 1 Nyomja meg a vagy a gombot. A készülék behangolja a következõ fogható adóállomást. Ha ez TMC adó, akkor a kijelzõn megjelenik a TMC szimbólum. Különben folytatja a keresést. TMC hírek olvasása A TravelPilot lehetõséget kínál a TMC-n (Traffic Message Channel) keresztül beérkezett közlekedési hírek megjelenítésére a kijelzõn. 1 Tartsa nyomva 2 másodpercnél tovább a TRAF gombot. A TMC hírek útszám szerint rendezve jelennek meg. Ha a tárban egyetlen hír sincs, akkor a kijelzõn a megfelelõ üzenet látható. 2 A listában szereplõ üzenetek között a menü forgatógombbal lehet lapozni. Ha egy üzenet hosszabb, mint amennyi elfér a kijelzõn, 1 nyomja meg az < gombot. 2 Az üzenetben a menü forgatógombbal lehet lapozni. 3 Nyomja meg az ESC gombot, ezzel visszakerül a listához. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 45

46 BEVEZETÉS NAVIGÁCIÓ Megjegyzés: A TMC funkció csak olyan TMC-üzeneteket dolgoz fel, amelyek a jármû mintegy 100 km-es körzetére vonatkoznak, hogy csak a pillanatnyi jármûpozíció szempontjából lényeges adatok legyenek felhasználva. RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 46 Torlódás elkerülése célhoz vezetés közben A TravelPilot a dinamikus célhoz vezetés révén történõ automatikus torlódáselkerülés mellett arra is lehetõséget kínál, hogy a torlódások vagy lezárt útszakaszok adatait aktív célhoz vezetés közben manuálisan megadja. A torlódáselkerülés kezdeményezéséhez kövesse az alábbi eljárást: 1 Tartsa nyomva 2 másodpercnél tovább a NAV gombot. Megjelenik egy kiválasztó menü. 2 Jelölje ki és nyugtázza a (torlódás) menüpontot. Megjelenik a torlódásmenü. 3 A menü forgatógomb elforgatásával adja meg a torlódás végének a pillanatnyi pozíciójához viszonyított távolságát. 4 Nyomja meg egyszer az OK gombot. 5 Nyomja meg az ESC gombot. Újra megjelenik a célhoz vezetési képernyõ, és a rendszer újra kiszámítja az útvonalat. Megjegyzés: Adott esetben a készülék kérheti a navigációs CD behelyezését.

47 A torlódáselkerülés törlése 1 Tartsa nyomva 2 másodpercnél tovább a NAV gombot. Megjelenik egy kiválasztó menü. 2 Jelölje ki és nyugtázza a (torlódás) menüpontot. A kijelzõn megjelenik egy rákérdezés. 3 Ha meg akarja szüntetni a torlódáselkerülést, nyomja meg egyszer az OK gombot. Újra megjelenik a célhoz vezetési képernyõ, és a rendszer újra kiszámítja az útvonalat. Útirány-választási beállítások Aktív célhoz vezetés közben is bármikor lehetõsége van arra, hogy az útvonalat igényeihez szabja. A beállítható paraméterek: (dinamikus): Dinamikus célhoz vezetés a TMC segítségével. (gyors): A menetidõ szempontjából optimális útvonal kiszámítása. (rövid): A megteendõ út hossza szerint optimalizált útvonal kiszámítása. (optimális): A készülék az útvonalszámítás során figyelembe veszi mind az idõt, mind a távolságot. A plusz pont: Az útirány-választási beállítás az optimális idõ és az optimális távolság elõre beállított arányából számítja ki a legmegfelelõbb útvonalat. Ez olyan, mintha a gépjármû vezetõje alapos helyismerettel rendelkezne. A TravelPilot segítségével emellett személyesen is konfigurálhatja az optimális útvonalat (a gyorsabb és a rövidebb út megfelelõ aránya). Erre vonatkozóan olvassa el az Alapbeállítások c. fejezet Optimális útvonal c. részét. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 47

48 BEVEZETÉS NAVIGÁCIÓ (autópálya): Itt állíthatja be, hogy a célhoz vezetés során szabade autópályát használni. (fizetõ útszakasz): Itt a fizetõ útszakaszok kizárhatók vagy engedélyezhetõk a célhoz vezetés során. (komp): Választhat, hogy engedélyezi vagy kerüli-e a kompot. RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 48 Megjegyzés: Ha például az autópályát kizárta, de egy adott autópálya kihagyása túl nagy kerülõt jelentene, a TravelPilot autópályát is kiválaszt. Ugyanez érvényes a kompokra és a fizetõ útszakaszokra is. Az útvonaljellemzõk rögzítéséhez 1 tartsa nyomva 2 másodpercnél tovább a NAV gombot. Megjelenik egy kiválasztó menü. 2 Jelölje ki és nyugtázza a (útirány-választási beállítások) menüpontot. Megjelenik az útirány-választási beállítások menüje. 3 Válassza ki azt az útirány-választási beállítást, amelyet módosítani kíván. 4 A beállítás módosításához nyomja meg az OK gombot. A bekapcsolt útirány-választási beállítás mögött kitöltött kör látható. Megjegyzések: A, a és az útirányválasztási beállítás kölcsönösen kizárja egymást. Ha e beállítások egyikét bekapcsolja, azzal a másik kettõt kikapcsolja. A menübõl való kilépéshez 1 nyomja meg kétszer az ESC gombot. Amikor nincs aktív célhoz vezetés, újra a mûsorforrás jelenik meg. Aktív célhoz vezetés esetén a készülék visszalép a célhoz vezetési képernyõhöz, és újra kiszámítja az útvonalat.

49 Megjegyzés: A beállított útirány-választási lehetõségek a következõ módosításig aktívak maradnak. Az útvonalleírás megjelenítése A navigáció által kiszámított útvonalleírás meg is jeleníthetõ. Az útvonalleírást a program menet közben folyamatosan frissíti; az útvonalnak azon szakaszait mutatja, amelyeket még meg kell tenni. 1 Célhoz vezetés közben tartsa nyomva 2 másodpercnél tovább az < gombot. Megjelenik a kiszámított útvonalleírás. 2 A listában a menü forgatógombbal lehet lapozni. A listából való kilépéshez 1 nyomja meg az ESC gombot. Újra megjelenik a célhoz vezetési képernyõ. Közlekedési hírbemondás célhoz vezetés közben Célhoz vezetés közben a közlekedési hírbemondás (TA) készenléti állapota beés kikapcsolható. 1 Nyomja meg a TRAF gombot. Ezzel be-, ill. kikapcsolja a TA funkciót. Amikor a TA funkció be van kapcsolva, a kijelzõn a szimbólum látható. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 49

50 BEVEZETÉS Rádió üzemmód NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 50 A TravelPilot készülék RDS rádióvevõvel van kialakítva. Számos URH adóállomás sugároz olyan jelet, amely a mûsor mellett egyéb információkat is tartalmaz, pl. az adóállomás nevét. Az adóállomás neve ha a megfelelõ jel fogható megjelenik a kijelzõn. RDS kényelmi funkciók (AF, REG) Az AF (alternatív frekvencia) és a REG (regionális vagy körzeti adók) RDS kényelmi funkció az Ön TravelPilot készülékének szolgáltatási kínálatát bõvíti. AF: Ha az alternatív frekvencia RDS kényelmi funkció be van kapcsolva, akkor a készülék automatikusan azt a frekvenciát hangolja be, amelyen a behangolt adóállomás a lehetõ legjobb minõségben vehetõ. REG: Egyes adóállomások a mûsorukat meghatározott idõszakokban különbözõ tartalmú regionális (körzeti) mûsorokra osztják fel. A REG funkció segítségével megakadályozható, hogy a készülék átváltson olyan alternatív frekvenciákra, amelyek mûsortartalma más. Megjegyzés: Az RDS és a REG funkciót a menüben külön kell be-, ill. kikapcsolni. Az AF RDS kényelmi funkció be- és kikapcsolása 1 Nyomja meg a MENU gombot. Megjelenik a beállítási menü. 2 Jelölje ki és nyugtázza a (rádió) menüpontot. Megjelenik egy kiválasztó menü. 3 Jelölje ki és nyugtázza az menüpontot. 4 Az AF funkció be-, ill. kikapcsolásához válassza ki az (be), ill. az (ki) menüpontot.

51 5 A beállítás nyugtázásához nyomja meg az OK vagy az ESC gombot. Újra megjelenik a kiválasztó menü. 6 A kiválasztó menübõl való kilépéshez nyomja meg kétszer az ESC gombot. A REG RDS kényelmi funkció be- és kikapcsolása 1 Nyomja meg a MENU gombot. Megjelenik a beállítási menü. 2 Jelölje ki és nyugtázza a (rádió) menüpontot. Megjelenik egy kiválasztó menü. 3 Jelölje ki és nyugtázza a (körzeti adó) menüpontot. 4 A körzeti adó funkció be-, ill. kikapcsolásához válassza ki az (be), ill. az (ki) menüpontot. 5 A beállítás nyugtázásához nyomja meg az OK vagy az ESC gombot. Újra megjelenik a kiválasztó menü. 6 A kiválasztó menübõl való kilépéshez nyomja meg kétszer az ESC gombot. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 51

52 BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK A rádió üzemmód bekapcsolása A rádió üzemmód bekapcsolásához 1 nyomja meg röviden az BAND gombot. A legutoljára vett adó hallható. 52 Hullámsáv / tárolószint kiválasztása Ez a készülék az URH (FM), valamint a KH és a HH (AM) frekvenciasávban képes mûsorok vételére. Az URH hullámsávban három tárolószint, a KH és HH hullámsávban sávonként egy-egy tárolószint áll rendelkezésre. Minden tárolószinten hat-hat adó tárolható. Az FM tárolószintek, ill. a hullámsávok közötti váltáshoz 1 nyomja meg az BAND gombot annyiszor, hogy a kijelzõn a kívánt hullámsáv, ill. tárolószint jelenjen meg, vagy 1 nyomja meg az OK gombot. Megjelenik a hullámsávok / tárolószintek listája. 2 Jelölje ki a kívánt hullámsávot, ill. tárolószintet, és nyomja meg az OK gombot. Megjelenik a kiválasztott hullámsáv, ill. tárolószint, és a legutóbb hallgatott adóállomás lesz hallható.

53 Adók behangolása Az adóállomások behangolására különbözõ lehetõségek vannak. Automatikus adókeresés 1 Nyomja meg a vagy a gombot. A készülék behangolja a következõ fogható adóállomást. Megjegyzés: Az adókeresés érzékenysége beállítható. Erre vonatkozóan olvassa el az Alapbeállítások c. fejezet Rádiófunkciók beállítása c. részét. Kézi adóbehangolás Az adókat kézzel is be lehet hangolni. 1 Forgassa el a menü forgatógombot, vagy 1 tartsa nyomva 2 másodpercnél tovább a vagy a gombot. A frekvencia lépésekben módosítható. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 53

54 BEVEZETÉS Adók tárolása NAVIGÁCIÓ Adók manuális tárolása 1 Válassza ki a kívánt FM1, FM2 vagy FMT tárolószintet, illetve a KH vagy a HH hullámsávot. 2 Hangolja be a kívánt adóállomást. 3 Tartsa nyomva 2 másodpercnél tovább az 1 6 állomásgombok közül azt, amelyikre az adóállomást kívánja programozni. A kijelzõn a megfelelõ állomásgomb mellett megjelenik a beprogramozott adóállomás-név, ill. frekvencia. Megjegyzés: Az adóállomás neve a hosszától függõen rövidítve jelenik meg a kijelzõn. RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 54 Adók automatikus tárolása (Travelstore) Az adott körzet hat legerõsebb adóállomása automatikusan is tárolható (csak az FM hullámsávban). Az adóállomások az FMT tárolószinten lesznek tárolva. Megjegyzés: A mûvelet során az e szintre korábban beprogramozott adóállomások törlõdnek. 1 Tartsa nyomva 2 másodpercnél tovább az BAND gombot. Megkezdõdik a tárolás. A kijelzõn a felirat látható. Minden tárolt adó kb. 3 másodpercre megszólal. A mûvelet befejeztével a készülék az FMT szint elsõ tárhelyére beprogramozott adó mûsorát játssza. Tárolt adók behívása 1 Válassza ki a tárolószintet vagy a hullámsávot. 2 Nyomja meg a kívánt adó 1 6 állomásgombját.

55 A fogható adók bejátszása (scan) Lehetõség van az összes fogható adóállomás mûsorába való belehallgatásra. A bejátszási idõ 10 másodperc. A scan indítása 1 Tartsa nyomva 2 másodpercnél tovább az OK gombot. Megkezdõdik a pásztázás. A kijelzõn rövid idõre a felirat látható, majd megjelenik az éppen vett adóállomás neve, ill. frekvenciája. A scan befejezése és az adó továbbhallgatása 1 Nyomja meg az ESC gombot. A pásztázás befejezõdik, és a legutóbb behangolt adóállomás hallható tovább. Közlekedési adó Ez a készülék RDS-EON rádióvevõvel van kialakítva. Az EON (Enhanced Other Network) az adóinformációk vételi láncon belüli átadását jelenti. Közlekedési hírbemondás (TA) esetén a készülék az adóláncon belül a közlekedési híreket nem sugárzó adóról az adólánc megfelelõ közlekedési adójára vált. A közlekedési hírek bemondása után a készülék visszavált a korábban hallgatott mûsorra. Megjegyzés: A közlekedési hírek hangereje beállítható. Ehhez olvassa el az Alapbeállítások c. fejezet A bekapcsolási hangerõ, a navigációs rendszer, a közlekedési hírbemondás és a telefon hangereje, valamint a GALA beállítása c. részét. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 55

56 BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK A közlekedési hírek elsõbbségének be- és kikapcsolása 1 Nyomja meg a TRAF gombot. A közlekedési hírek elsõbbsége akkor aktív, ha a kijelzõn világít a szimbólum. Megjegyzés: Ha elhagyja a közlekedési adó vételi körzetét, vagy egy közlekedési adóról egy közlekedési híreket nem sugárzó adóra hangol, akkor villog a szimbólum, és automatikusan megkezdõdik az adókeresés. 56 A közlekedési hírbemondás megszakítása Ha nem akarja meghallgatni az éppen hallható közlekedési hírbemondást, akkor azt megszakíthatja. 1 A közlekedési hírbemondás alatt nyomja meg a TRAF gombot. A bemondás megszakad. A közlekedési hírek elsõbbsége továbbra is érvényben marad.

57 CD üzemmód A TravelPilot készülék belsõ CD-lejátszójával szabványos, 12 cm átmérõjû audio-cd-k játszhatók le. Az írható CD-k (CD-R, házilag felírt CD-lemezek) általában lejátszhatók. A CD-lemezek különbözõ minõségébõl adódóan a Blaupunkt nem vállalhat felelõsséget a kifogástalan mûködésért. A hibátlan mûködés érdekében csak Compact Disc emblémával ellátott CD-ket használjon. Másolásvédett CD-k lejátszásánál problémák merülhetnek fel. A Blaupunkt a másolásvédett CD-k hibátlan lejátszásáért nem szavatol! A CD-meghajtó sérülésének veszélye! Nyolc cm-es és nem kör alakú CD-k nem játszhatók le. A CD-meghajtóban keletkezett kárért nem vállalunk felelõsséget, ha azok ilyen CD-k lejátszásából erednek. A beépített CD-meghajtó az 1. osztályba tartozó, látható/láthatatlan lézersugárral rendelkezõ lézertermék, amely az emberi szervezetre káros sugárzást idézhet elõ. A CD-meghajtót kizárólag a használati utasításnak megfelelõen szabad üzemeltetni. Soha ne nyissa fel a burkolatot, és ne próbáljon személyesen javításokat végezni a készüléken. A karbantartást mindig bízza képzett szakemberre. CD-lejátszás közben a kijelzõ legfelsõ sorában a CD felirat látható, alatta pedig a játszott zeneszám, valamint a játékidõ. A CD lejátszásának megkezdése Audio-CD behelyezésekor automatikusan megkezdõdik a lejátszása. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 57

58 BEVEZETÉS NAVIGÁCIÓ CD-lemez behelyezése 1 Az elõlap kinyitásához nyomja meg a gombot. 2 Az esetleg a készülékben lévõ CD-t a készülék automatikusan kiveti. 3 Óvatosan helyezze be a CD-lemezt a készülék lejátszójába, feliratával fölfelé. Tolja a CD-t befelé, amíg ellenállást nem érez. A készülék innen automatikusan behúzza a CD-lemezt. A CD ellenõrzése után automatikusan megkezdõdik a lejátszása. Megjelenik a CD alapmenü. Megjegyzés: A készülék megjegyzi, hogy a zenei vagy MP3 CD melyik számát játszotta legutóbb, és azon belül hol tartott. Újbóli behelyezéskor pontosan ott folytatja a lejátszást, ahol abbahagyta. Ez különösen akkor jön jól, amikor a mûsor lejátszása közben ideiglenesen be kell helyezni a navigációs CD-t. RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 58 Lejátszás indítása a belsõ CD-lejátszóval (nincs CD-váltó csatlakoztatva) Ha audio-cd van behelyezve és nincs CD-váltó csatlakoztatva, 1 nyomja meg a CD C gombot. A készülék a CD-alapmenübe vált és a CD-lejátszás folytatódik. Ha nincs audio-cd behelyezve, figyelmeztetõ hang hallható. Lejátszás indítása a belsõ CD-lejátszóval (CD-váltó csatlakoztatva van) A belsõ CD-meghajtóba helyezett CD és csatlakoztatott CD-váltó esetén a készülék a CD C gomb megnyomására CD üzemmódba vált. Azt a CD-mûsorforrást (CD vagy CD-váltó) játssza a készülék, amelyik legutóbb aktív volt. Ha a legutóbb hallgatott CD CD-váltó üzemmódban szólt, akkor a CD-váltó alapmenüje indul el.

59 Ha a belsõ CD-meghajtót szeretné hallgatni, 1 újra nyomja meg a CD C gombot. Megkezdõdik a CD-lemez lejátszása. Zeneszám kiválasztása CD-lejátszás közben a zeneszámok közvetlenül kiválaszthatók. A következõ zeneszám kiválasztásához 1 nyomja meg a gombot. Az utolsó zeneszám elérése esetén a gomb megnyomásának hatására a CD elsõ zeneszáma lesz kiválasztva. Az éppen lejátszott zeneszám megismétléséhez vagy az elõzõ zeneszám kiválasztásához 1 nyomja meg a gombot. Ha a készülék a CD elsõ zeneszámát játssza, a gomb megnyomásának hatására az utolsó zeneszám lesz hallható. Gyorskeresés Ha egy szám lejátszása közben annak bizonyos részéhez szeretne ugorni, azt a gyorskereséssel teheti meg. 1 Lejátszás közben tartsa nyomva a vagy a gombot. A zeneszámot a készülék behallgatással gyorsan játssza elõre vagy visszafelé. Véletlen sorrendû lejátszás (mix) A CD zeneszámai véletlenszerû sorrendben is lejátszhatók: 1 Nyomja meg a 2 MIX állomásgombot. A készülék véletlenszerû sorrendben választja ki és játssza le a CD-lemez zeneszámait. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 59

60 BEVEZETÉS NAVIGÁCIÓ A mix funkció kikapcsolásához 1 újra nyomja meg a 2 MIX állomásgombot. A rövid bejátszás (scan) funkció használata automatikusan kikapcsolja a mix funkciót. RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 60 A CD-lemez összes zeneszámának bejátszása (scan) Ha egy CD összes számát szeretné röviden bejátszani, az alábbi módon járjon el: 1 Tartsa nyomva 2 másodpercnél tovább az OK gombot. A készülék rövid részletet játszik a CD minden zeneszámából, emelkedõ sorrendben. A bejátszási idõ 10 másodperc. A scan funkció kikapcsolásához 1 nyomja meg az ESC gombot. A mix funkció használata automatikusan kikapcsolja a rövid bejátszás (scan) funkciót. Zeneszám megismétlése (repeat) A zeneszámok az ismétlés (repeat) funkció segítségével játszhatók le ismételten. 1 Válassza ki a kívánt zeneszámot, 2 nyomja meg az 5 RPT állomásgombot. A szám addig ismétlõdik, ameddig az ismétlés funkciót ki nem kapcsolják. Ha le kívánja állítani az ismétlést, 1 újra nyomja meg az 5 RPT állomásgombot. Közlekedési hírek bemondása CD üzemmódban Ahhoz, hogy a közlekedési hírbemondás (TA) készenléti állapotát (lásd a Rádió üzemmód c. fejezet Közlekedési adó c. részét) CD üzemmód közben be-, ill. kikapcsolja, 1 nyomja meg a TRAF gombot. A közlekedési hírbemondás (TA) bekapcsolt készenléti állapota esetén szimbólum látható a kijelzõn.

61 MP3 üzemmód A TravelPilot készülékkel MP3 fájlokat tartalmazó írható CD-k (CD-R) és újraírható CD-k (CD-RW) is lejátszhatók. Ezenkívül lejátszhat fájlokat WMA formátumban is. A kezelés az MP3 és WMA fájloknál azonos. Utasítás: A WMA fájlok Digital Rights Management-tel (DRM) az Online-Musicshopsból ezenk a készüléken nem játszhatók le. Az MP3 a Fraunhofer Institut által hangadatok tömörítésére kidolgozott eljárás. A tömörítés az adatmennyiséget az eredeti méret mintegy 10%-ára csökkenti, általában hallható minõségromlás nélkül (128 kbit/s bitráta mellett). Ha a hangadatokat alacsonyabb bitráta mellett tömörítik MP3 formátumúra, az kisebb méretû fájlokat eredményez, de a hangminõség rovására. Az MP3 CD elõkészítése A CD-író, a CD-író szoftver és a nyers CD különféle kombinációiból eredõen egyes CD-lemezek esetében lejátszási problémák léphetnek fel. Ha nehézségei támadnak saját felírású CD-ivel, használjon más gyártótól származó vagy más színû nyers CD-t (ezüst, arany, zöld stb.). A lejátszási nehézségek elkerülése érdekében a CD-ket ne írja 16-szorosnál nagyobb sebességgel. A CD formátuma ISO 9660 level 1 vagy level 2, illetve Joliet lehet. A többi formátum nem játszható le megbízhatóan. Egy CD-n legfeljebb 255 könyvtár (mappa) lehet. Ezek a mappák e készülékkel egyenként kiválaszthatók. A készülék mappánként legfeljebb 255 zeneszámot képes kezelni. A mappáknak a számítógéppel lehet nevet adni. A készülék a kijelzõn meg tudja jeleníteni a mappa nevét, ha nem áll rendelkezésre ID3 információ (ID3 tag). A zeneszámok/fájlok és a mappák elnevezését a CD-író szoftvernek megfelelõen BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 61

62 BEVEZETÉS NAVIGÁCIÓ végezze. Erre vonatkozó útmutatást a szoftver leírásában talál. Megjegyzés: A mappák és a zeneszámok/fájlok elnevezésénél tekintsen el az ékezetek és a speciális karakterek használatától, mivel ezek helytelenül jelenhetnek meg. A zeneszámok és a mappák nevének maximális hossza 32 karakter (a.mp3 kiterjesztés is beleszámít), mivel 32 karakternél több nem jeleníthetõ meg megbízhatóan és helyesen. Az MP3 fájlok további információkat (ID3 tag) is tartalmazhatnak, ilyenek pl. az elõadó neve, a szám címe vagy az album címe. Ez a készülék az ID3 V1 és V2 információkat képes megjeleníteni a kijelzõn. A hangadatok MP3 formátumúra kódolása során legfeljebb 256 kbit/s bitrátát szabad használni. Ahhoz hogy e készülékben az MP3 fájlokat használni lehessen, azok kiterjesztésének kötelezõen.mp3 -nak kell lennie. Megjegyzések: A zavarmentes lejátszás biztosítása érdekében RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 62 az MP3 fájlokon kívül más fájloknak ne adjon.mp3 kiterjesztést, hogy így kísérelje meg ezek lejátszását (ezeket az érvénytelen fájlokat a készülék a lejátszás során figyelmen kívül hagyja); ne használjon kevert CD-ket, amelyek vegyesen tartalmaznak nem MP3 adatokat és MP3 fájlokat (a készülék MP3-lejátszás során csak MP3 fájlokat olvas); ne használjon Mixed Mode CD-ket, amelyeken hangsávok és MP3 fájlok is vannak. Mixed Mode CD lejátszása esetén csak a hangsávokat játssza le a készülék.

63 Az MP3/WMA üzemmód bekapcsolása Az MP3/WMA üzemmód a CD üzemmódhoz hasonlóan indítható. Erre vonatkozóan olvassa el a CD üzemmód c. fejezet A CD lejátszásának megkezdése c. részét. A CD vizsgálata után a lejátszás a készülék által felismert elsõ mappa elsõ zeneszámával kezdõdik. A kijelzõ elsõ sorában a zeneszám címe fut (a futószöveg ki is kapcsolható ehhez olvassa el a fejezet végén az MP3 információk kiválasztása c. részt). A második és a harmadik sorban az elõadó neve látható (sortöréssel). Ezek az információk csak akkor jelenhetnek meg, ha a zeneszámhoz tartozik ID3 információ (ehhez lásd a CD-író szoftver leírását is). Ha a zeneszám nem rendelkezik ID3 információval (ID3 tag), akkor az elsõ sorban a fájl neve, a második és a harmadik sorban pedig a mappa neve látható. A negyedik sor mindig a zeneszám játékidejét tartalmazza. Mappa kiválasztása Mappa kiválasztása gombok segítségével Ha egy másik mappát kíván kiválasztani (elõrefelé), 1 nyomja meg a 4 gombot egyszer vagy többször. Ha egy másik mappát kíván kiválasztani (visszafelé), 1 nyomja meg az 1 gombot egyszer vagy többször. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 63

64 BEVEZETÉS NAVIGÁCIÓ Mappa kiválasztása böngészõ üzemmódban A kijelzõ négy sorában megjeleníthetõ a jelenlegi és az azt követõ három mappa. A mappák azon a néven jelennek meg, ahogy a CD-re felírták õket. Amíg a mappák láthatók, a jobb oldali forgatógombbal minden rendelkezésre álló mappa megjeleníthetõ és kiválasztható. 1 MP3-lejátszás közben nyomja meg röviden az OK gombot. Megjelenik az MP3 böngészõ üzemmód. Ha Ön 30 másodpercen belül nem nyom meg egyetlen gombot sem, a készülék visszatér a standard kijelzéshez. Böngészõ üzemmódban a jelenlegi mappa éppen hallható és azt követõ három zeneszáma látható azon a néven, amelyen a CD-re felírták. Ha a jelenlegi mappa további mappákat (almappákat) tartalmaz, akkor ezek a lista elején, a mappa zeneszámai elõtt jelennek meg. Ha a sorban nincs elegendõ hely, a név rövidítve lesz. A teljes név megjelenítéséhez nyomja meg röviden az gombot. A kijelzõ másik megjelenítési módra vált, miközben az összes gomb megõrzi az itt leírt funkcióját. 2 A következõ magasabb mappaszint megjelenítéséhez jelölje ki és nyugtázza a bejegyzést a kijelzõn, vagy röviden nyomja meg a gombot. A legmagasabb mappaszintre való közvetlen ugráshoz tartsa nyomva két másodpercnél tovább a gombot. Megjelenik a következõ magasabb mappaszint. Válassza ki a kívánt mappát, amely a hallgatni kívánt zeneszámot tartalmazza, vagy ismételje a 2. lépést addig, amíg el nem éri azt a mappaszintet, amelyen a keresett mappa található. 3 Jelölje ki és nyugtázza a kívánt mappát a jobb oldali forgatógombbal és az OK gombbal vagy a gombbal. A készülék megnyitja a kiválasztott mappát, és kijelöli az elsõ zeneszámot. A mappában található zeneszámok böngészõ üzemmódban láthatók. RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 64

65 Zeneszám kiválasztása Zeneszám/fájl kiválasztása a nyíllal jelölt nyomógombokkal Ha az éppen játszott mappában egy másik zeneszámot/fájlt kíván kiválasztani (elõrefelé), 1 nyomja meg a gombot egyszer vagy többször. Ha az éppen játszott mappában egy másik zeneszámot/fájlt kíván kiválasztani (visszafelé), 1 nyomja meg a gombot egyszer vagy többször. A gomb egyszeri megnyomására az éppen hallható zeneszám lejátszása kezdõdik újra. Zeneszámok kiválasztása böngészõ üzemmódban Böngészõ üzemmódban a mappában található fájlok kényelmesen megtekinthetõk és közvetlenül kiválaszthatók. 1 MP3-lejátszás közben nyomja meg röviden az OK gombot. Megjelenik az MP3 böngészõ üzemmód. Böngészõ üzemmódban a jelenlegi mappa éppen hallható és azt követõ három zeneszáma látható azon a néven, amelyen a CD-re felírták. Ha a sorban nincs elegendõ hely, a név rövidítve lesz. 2 A mappa összes zeneszámának egymás utáni megjelenítéséhez forgassa el a jobb oldali forgatógombot. 3 Ha ki szeretné választani az éppen megjelenõ zeneszámot, nyomja meg az OK gombot. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 65

66 BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK Gyorskeresés Elõrefelé történõ gyorskeresés céljából 1 tartsa nyomva a gombot, amíg el nem kezdõdik a gyorskeresés. Visszafelé történõ gyorskeresés céljából 1 tartsa nyomva a gombot, amíg el nem kezdõdik a gyorskeresés. 66 Véletlen sorrendû lejátszás (mix) Egy mappa zeneszámai vagy egy CD-lemez összes zeneszáma véletlenszerû sorrendben is lejátszható. 1 Nyomja meg a 2 MIX állomásgombot. A kijelzõn a (mix, mappa) felirat látható. A készülék véletlenszerû sorrendben választja ki és játssza le a mappa zeneszámait. Ha a CD összes zeneszámát kívánja véletlen sorrendben lejátszani, 1 nyomja meg a 2 MIX állomásgombot annyiszor, hogy a kijelzõn a (mix, összes) felirat jelenjen meg. A készülék véletlenszerû sorrendben választja ki és játssza le a CD-lemez zeneszámait. A mix funkció kikapcsolásához 1 nyomja meg a 2 MIX állomásgombot annyiszor, hogy a kijelzõ felsõ sorában ismét az MP3 felirat jelenjen meg. A rövid bejátszás (scan) funkció használata automatikusan kikapcsolja a mix funkciót.

67 A mappa összes zeneszámának bejátszása (scan) Ha a jelenlegi mappa összes számát röviden be szeretné játszani, az alábbi módon járjon el: 1 Tartsa nyomva 2 másodpercnél tovább az OK gombot. A készülék rövid részletet játszik a mappa minden zeneszámából, emelkedõ sorrendben. A bejátszási idõ 10 másodperc. A scan funkció kikapcsolásához 1 nyomja meg az ESC gombot. A mix funkció használata automatikusan kikapcsolja a rövid bejátszás (scan) funkciót. Zeneszám megismétlése (repeat) A jelenlegi zeneszám vagy a mappa összes zeneszáma ismételten is lejátszható. 1 Nyomja meg az 5 RPT állomásgombot. A kijelzõn az (szám ismétlése) felirat látható. A mappa összes zeneszámának ismételt lejátszásához 1 nyomja meg az 5 RPT állomásgombot annyiszor, hogy a kijelzõn az (mappa ismétlése) felirat jelenjen meg. A készülék a mappa zeneszámait ismételten fogja lejátszani. A repeat funkció kikapcsolásához 1 nyomja meg az 5 RPT állomásgombot annyiszor, hogy a kijelzõ felsõ sorában ismét az felirat jelenjen meg. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 67

68 BEVEZETÉS NAVIGÁCIÓ MP3 információk kiválasztása MP3 üzemmódban a kijelzõ elsõ sorában a zeneszám címe fut, a második és a harmadik sorban pedig az elõadó neve látható (csak akkor, ha az MP3 fájlban van ID3 tag). Ha nincs ID3 információ, akkor az elsõ sorban a fájl neve jelenik meg futószövegként. Az elsõ sor futószövegként való megjelenítése ki is kapcsolható ( beállítás). 1 Nyomja meg a MENU gombot. Megjelenik a beállítási menü. 2 Jelölje ki és nyugtázza az menüpontot. 3 Jelölje ki és nyugtázza a (rögzített) vagy a (változó) menüpontot. 4 Ha a beállítás megtörtént, nyomja meg az OK vagy az ESC gombot. 5 A beállítási menübõl való kilépéshez nyomja meg az ESC gombot. RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 68

69 CD-váltó üzemmód A következõ típusú Blaupunkt CD-váltók vezérelhetõk a TravelPilot segítségével: CDC - A03 CDC - A08 IDC - A09 A CD-váltó jármûbe való beszerelésérõl és a TravelPilot készülékkel való összekötésérõl a CD-váltóhoz mellékelt beszerelési és bekötési útmutató tájékoztat. A CD-váltó helyett alternatívaként Compact Drive MP3 is csatlakoztatható (szükséges lehet a Compact Drive szoftverének frissítése lásd A Compact Drive MP3 kezelése a CD-váltóéhoz hasonló, a legtöbb CD-váltó funkció a Compact Drive MP3 esetében is használható (a mix funkció kivételével, amely csak korlátozásokkal mûködik). Ha egy másik mappát kíván kiválasztani, nyomja meg az 1 vagy a 4 állomásgombot. CD-lemezek behelyezése a CD-váltóba A CD-váltóhoz mellékelt útmutató ismerteti a tár megtöltését CD-lemezekkel és a tár behelyezését a váltóba. A CD-váltó üzemmód bekapcsolása A CD-váltó üzemmód bekapcsolásához 1 nyomja meg a CD C gombot. Ha a legutoljára hallgatott CD-mûsorforrás a belsõ meghajtó volt és az audio- CD még benne van, akkor azt játssza le a rendszer. Egyéb esetben a legutoljára hallgatott CD, ill. a CD-váltó elsõ rendelkezésre álló CD-je hallható. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 69

70 BEVEZETÉS NAVIGÁCIÓ Ha a belsõ CD-meghajtóban lévõ audio-cd aktív, akkor 2 újra nyomja meg a CD C gombot. Megjelenik a CD-váltó kijelzése. A kijelzõ legfelsõ sorában megjelenik a CDC felirat. Alatta a CD-lemez CD-váltóbeli sorszáma, az éppen hallható zeneszám és a játékidõ látható. Megjegyzés: A tár újbóli behelyezése után a készülék elõször minden CD-t egyszer betölt a váltóba (Magazin-Scan tárpásztázás). Ez idõ alatt nem használható a CD-váltó. A készülék akkor üzemkész, ha már nem villog a CD szimbólum a kijelzõn. RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 70 CD-lemez kiválasztása Egy CD kiválasztásához 1 nyomja meg az OK gombot. Megjelenik a CD kiválasztására szolgáló lista. Megjegyzések: Ha a tár nincs tele, akkor csak a kiválasztható és lejátszható CD-k jelennek meg. Azok a CD-k, amelyek a tárban vannak ugyan, de nem lejátszhatók (pl. program- vagy adat-cd-k), nem jelennek meg. 2 Jelölje ki és nyugtázza a kívánt CD-lemezt. A készülék betölti és lejátssza a kiválasztott CD-t.

71 Zeneszám kiválasztása A következõ zeneszám kiválasztásához 1 nyomja meg a gombot. Az utolsó zeneszám elérése esetén a gomb megnyomásának hatására a CD elsõ zeneszáma lesz kiválasztva. Az éppen lejátszott zeneszám megismétléséhez vagy valamelyik elõzõ zeneszám kiválasztásához 1 nyomja meg a gombot. Ha a CD elsõ zeneszáma van kiválasztva, a gomb megnyomásának hatására az utolsó zeneszám lesz hallható. Gyorskeresés Ha egy szám lejátszása közben annak bizonyos részéhez szeretne ugorni, azt a gyorskereséssel teheti meg. 1 Tartsa nyomva a vagy a gombot. A zeneszámot a készülék behallgatással gyorsan játssza elõre vagy visszafelé. Véletlen sorrendû lejátszás (mix) A CD-lemez vagy a váltóban lévõ összes CD-lemez zeneszámai véletlenszerû sorrendben is lejátszhatók. Egy CD összes zeneszámának lejátszása véletlenszerû sorrendben Ha csak egy CD zeneszámait kívánja véletlen sorrendben lejátszani, 1 nyomja meg a 2 MIX állomásgombot annyiszor, hogy a kijelzõ legfelsõ sorában a felirat jelenjen meg. Az éppen hallgatott CD zeneszámai addig lesznek véletlenszerû sorrendben kiválasztva, ameddig a mix funkciót ki nem kapcsolják. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 71

72 BEVEZETÉS NAVIGÁCIÓ Az összes CD összes zeneszámának lejátszása véletlenszerû sorrendben Ha az összes CD zeneszámait véletlen sorrendben kívánja lejátszani, 1 nyomja meg a 2 MIX állomásgombot annyiszor, hogy a kijelzõ legfelsõ sorában a felirat jelenjen meg. A CD-váltóba helyezett összes CD zeneszámai addig lesznek véletlenszerû sorrendben kiválasztva, ameddig a mix funkciót ki nem kapcsolják. RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 72 A véletlen sorrendû lejátszás befejezése A mix funkció kikapcsolásához 1 nyomja meg a 2 MIX állomásgombot annyiszor, hogy a kijelzõ legfelsõ sorában a felirat jelenjen meg. A lejátszás a zeneszámok növekvõ sorrendjében folytatódik. Az összes CD-lemez összes zeneszámának bejátszása (scan) Ha az összes behelyezett CD-lemez összes zeneszámába szeretne belehallgatni, 1 tartsa nyomva 2 másodpercnél tovább az OK gombot. Az éppen hallgatott számtól kezdõdõen a készülék rövid részletet játszik az összes zeneszámból. A bejátszási idõ 10 másodperc. A scan funkció kikapcsolásához 1 nyomja meg az ESC gombot. Az éppen bejátszott zeneszámot a készülék normál üzemmódban tovább játssza.

73 Zeneszám megismétlése (repeat) A zeneszámok az ismétlés (repeat) funkció segítségével játszhatók le ismételten. 1 Válassza ki a kívánt zeneszámot, 2 nyomja meg az 5 RPT állomásgombot. A szám addig ismétlõdik, ameddig az ismétlés funkciót ki nem kapcsolják. Ha le kívánja állítani az ismétlést, 1 újra nyomja meg az 5 RPT állomásgombot. Közlekedési hírek bemondása CD-váltó üzemmódban Ahhoz, hogy a közlekedési hírbemondás (TA) készenléti állapotát (lásd a Rádió üzemmód c. fejezet Közlekedési adó c. részét) CD-váltó üzemmód közben be-, ill. kikapcsolja, 1 nyomja meg a TRAF gombot. A közlekedési hírbemondás (TA) bekapcsolt készenléti állapota esetén szimbólum látható a kijelzõn. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 73

74 BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 TÁVIRÁNYÍTÓ CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK Kormánykerékre szerelhetõ távirányító (nem része a szállításnak) 74 Az RC 10 kormánykerékre szerelhetõ távirányítóval a TravelPilotgyes alapvetõ funkcióit kényelmesen és biztonságosan kezelheti a kormánykerékrõl. A és a nyomógomb a menü forgatógomb funkcióját veszi át, a, a és az OK gomb pedig ugyanazzal a funkcióval rendelkezik, mint a TravelPilot készüléken. Mûsorforrás kiválasztása A távirányítóval át lehet kapcsolni a mûsorforrások között. 1 Nyomja meg röviden a távirányító SRC gombját. A rendszer a következõ játékra kész mûsorforrást választja ki. A hangerõ beállítása Ha a távirányítóval kívánja beállítani a hangerõt, 1 nyomja meg a V+, ill. a V- gombot. A hangerõ növekszik, ill. csökken. A navigáció aktiválása Ha a távirányítóval kívánja elindítani a navigációt, 1 tartsa nyomva a távirányító SRC gombját, amíg navigációs üzemmódba nem vált a készülék. Némítás A távirányítóval a készülék elnémítható. 1 Nyomja meg a gombot.

75 A némítás befejezése Ha meg kívánja szüntetni a némítást, 1 nyomja meg újra a gombot, vagy 1 nyomja meg a V+, ill. a V- gombot. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 TÁVIRÁNYÍTÓ CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 75

76 BEVEZETÉS Alapbeállítások NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 76 A beállítási menü lehetõséget ad arra, hogy a TravelPilot alapfunkcióit saját igényeihez igazítsa. Az alábbi készülékfunkciókat lehet módosítani: (hangzás) a hangerõarányok és az ekvalizer beállítása (hangerõ) alaphangerõ-beállítások elvégzése a rádiófunkciók alapbeállításainak elvégzése az MP3 futószövegek be- és kikapcsolása a szóbeli üzenetek, az optimális útvonal beállítása és a beszédbeállítások elvégzése (kijelzõ) a kijelzõ tulajdonságainak módosítása (nyelv) a rendszer nyelvének beállítása (óra) a készülék órájának beállítása (kód) a készülék kódolásának aktiválása és inaktiválása A hangszín és a hangerõarányok beállítása A TravelPilot rendszerben minden egyes mûsorforráshoz külön beállítható a mély és a magas hangszín. A balansz (bal/jobb) és a fader (elöl/hátul) hangerõarány, valamint a fiziológiai hangerõ-szabályozás (loudness) beállítása az összes mûsorforrásra közös. Megjegyzés: Közlekedési hírbemondás és telefonbeszélgetés közben a (hangzás) menüpontot nem lehet behívni. A hangzás beállításának elvégzéséhez 1 az BAND, ill. a CD C gombbal válassza ki azt a mûsorforrást (rádió, CD vagy CD-váltó), amelynek a beállítását el kívánja végezni.

77 2 Nyomja meg a MENU gombot. Megjelenik a beállítási menü. 3 Jelölje ki és nyugtázza a (hangzás) menüpontot. Megjelenik a hangzásmenü. 4 Jelölje ki és nyugtázza azt a menüpontot (mély hangok), (magas hangok), (fiziológiai hangerõ-szabályozás), (balansz) vagy, amelyet be szeretne állítani. Megjelenik a beállítás sávkijelzõje. 5 Állítsa be a kívánt hangzásértéket a menü forgatógombbal. 6 A beállítás nyugtázásához nyomja meg az OK vagy az ESC gombot. Ismét megjelenik a hangzásmenü. 7 A hangzásmenübõl való kilépéshez nyomja meg kétszer az ESC gombot. Ekvalizer Ebben a készülékben 5 sávos ekvalizer mûködik. Az öt szûrõ (sáv) mindegyikével egy-egy frekvenciát lehet kiemelni vagy levágni. Az erõsítés (gain) értéke +10 és -10 között változtatható. Az alábbi szûrõk állnak rendelkezésre: SUB LOW Hz LOW Hz MID Hz MID HIGH Hz HIGH Hz Ezek a szûrõk mérõkészülék nélkül beállíthatók. Ezzel a jármûvön belüli hangzási jellemzõk döntõ módon befolyásolhatók. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 77

78 BEVEZETÉS NAVIGÁCIÓ Beállítási útmutató A beállításhoz javasoljuk egy már ismert CD-lemez használatát. Kérjük, az ekvalizer beállítása elõtt nullázza a hangszín és a hangerõarányok beállítását. Erre vonatkozóan olvassa el A hangszín és a hangerõarányok beállítása c. részt. 1 Hallgassa a CD-lemezt. 2 Most olvassa el az Ekvalizerbeállítási segédtáblázatban a Hangzás, problémák oszlop tartalmát. 3 Állítsa be az ekvalizer értékeit az Intézkedés oszlopban leírtak szerint. RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 78 Ekvalizerbeállítási segédtáblázat A beállítást a középmagas és a magas tartományban célszerû kezdeni, és a mély tartományban befejezni. Hangzás, problémák A mély hangok túl halkak Intézkedés Mélykiemelés Frekvencia: Hz Gain: Alsó középmagas sáv vágása Frekvencia: Hz A mély hangok nem tiszták Berezgés a lejátszás során Kellemetlen nyomásérzet Gain: kb. -4 A hangzás túlságosan tolakodó, Középmagas sáv vágása agresszív, nincs sztereó hatás Frekvencia: Hz Gain: -4-6 Tompa hangzás Magaskiemelés Kevéssé transzparens Frekvencia: Hz Hangszerek csengésének hiánya Gain: +4 +6

79 Az ekvalizer beállítása 1 Nyomja meg a MENU gombot. Megjelenik a beállítási menü. 2 Jelölje ki és nyugtázza a (hangzás) menüpontot. Megjelenik a hangzásmenü. 3 Jelölje ki és nyugtázza a (digitális ekvalizer) menüpontot. Megjelenik az ekvalizermenü. 4 Jelölje ki és nyugtázza azt a frekvenciasávot (,,, vagy ), amelyet be szeretne állítani. 5 Jelölje ki és nyugtázza a (frekvencia) menüpontot. Megjelenik a beállítás sávkijelzõje. 6 Állítsa be a kívánt frekvenciát a menü forgatógombbal, majd nyomja meg az OK gombot. 7 Jelölje ki és nyugtázza a (erõsítés (gain)) menüpontot. Megjelenik a beállítás sávkijelzõje. 8 Állítsa be az erõsítést a menü forgatógombbal, majd nyomja meg az OK gombot. 9 A következõ frekvenciasáv kiválasztásához nyomja meg elõbb az ESC gombot, majd ismételje meg a 4 9. lépést. 10 Ha minden beállítással végzett, nyomja meg az BAND vagy a CD C gombot. Ezzel visszatér a mûsorforráshoz (rádió, CD vagy CD-váltó). BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 79

80 BEVEZETÉS NAVIGÁCIÓ A bekapcsolási hangerõ, a navigációs rendszer, a közlekedési hírbemondás és a telefon hangereje, valamint a GALA beállítása Beállítható a készülék bekapcsolási hangereje ( ), a mûsorforrások hangerejének csökkentési mértéke a navigációs rendszer szóbeli üzenetei alkalmával ( ), a közlekedési hírbemondások legkisebb hangereje ( ), a telefonbeszélgetések legkisebb hangereje ( ) és a sebességfüggõ hangerõ-szabályozás (GALA geschwindigkeitsabhängige Lautstärkeanpassung) értéke ( ). Megjegyzés: A navigációs rendszer szóbeli üzeneteinek hangereje a szóbeli üzenet közben közvetlenül beállítható. A készülék automatikusan tárolja a beállított értéket. A bekapcsolási hangerõ határérték, azaz ha kikapcsoláskor a hangerõ a bekapcsolási hangerõ alatt van, akkor az utoljára érvényes hangerõ marad meg. Ha a hangerõ kikapcsoláskor nagyobb, mint a bekapcsolási hangerõ ( ), akkor bekapcsoláskor a hangerõ a beállított bekapcsolási hangerõre csökken. Megjegyzés: Ha a bekapcsolási hangerõ maximumra van állítva, elõfordulhat, hogy bekapcsoláskor a hangerõ túl nagy lesz. Ez halláskárosodást okozhat. A hangerõ-beállítások elvégzéséhez 1 nyomja meg a MENU gombot. Megjelenik a beállítási menü. Megjegyzés: Közlekedési hírbemondás és telefonbeszélgetés közben a (hangerõ) menüpontot nem lehet behívni. 2 Jelölje ki és nyugtázza a (hangerõ) menüpontot. Megjelenik a hangerõmenü. RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 80

81 3 Jelölje ki és nyugtázza azt a menüpontot, amelyet be szeretne állítani. Megjelenik a beállítás sávkijelzõje. 4 Állítsa be a kívánt hangerõt a menü forgatógombbal. A beállítás megkönnyítése érdekében a beállítás során a hangerõ megfelelõen növekszik, ill. csökken. 5 A beállítás nyugtázásához nyomja meg az OK vagy az ESC gombot. Ismét megjelenik a hangerõmenü. 6 A hangerõmenübõl való kilépéshez nyomja meg kétszer az ESC gombot. Rádiófunkciók beállítása A rádiómenüben a rádió funkcióit igazíthatja egyéni kívánságaihoz. Az alábbi funkciók állíthatók be: A TravelPilot készülék automatikusan azt a frekvenciát hangolja be, amelyen a behangolt adóállomás a lehetõ legjobb minõségben vehetõ. Emellett az adóállomás neve is megjelenik. Beállítási lehetõség: (be) Az RDS funkció be van kapcsolva. (ki) Az RDS funkció ki van kapcsolva. Egyes rádióadók az RDS funkciót arra használják, hogy az adóállomás neve helyett reklámszövegeket vagy más információt továbbítsanak. Beállítási lehetõség: (rögzített) Az elõször vett információ jelenik meg. (változó) Minden fogható információ megjelenik. (körzeti adó) Egyes adóállomások a mûsorukat meghatározott idõszakokban különbözõ tartalmú regionális (körzeti) mûsorokra osztják fel. A REG funkció segítségével megakadályozható, hogy a készülék átváltson olyan alternatív frekvenciákra, amelyek mûsortartalma más. Beállítási lehetõség: BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 81

82 BEVEZETÉS NAVIGÁCIÓ (be) A körzeti adó funkció be van kapcsolva. (ki) A körzeti adó funkció ki van kapcsolva. A HiCut funkció a vételi minõség javulását eredményezi rossz vételi viszonyok esetén (csak FM esetében). Vételi zavarok esetén a készülék automatikusan levágja a magas hangokat, ezzel csökken a zavarszint is. A HiCut funkció küszöbérzékenysége egy sávkijelzõvel állítható be. Beállítási lehetõség: A sáv teljesen balra tolva a HiCut funkció ki van kapcsolva. A sáv teljesen jobbra tolva a küszöbérzékenység magas. Elindítja a TMC-keresést a dinamikus célhoz vezetés megkezdésekor, ha elõtte nem TMC adó volt behangolva. Beállítási lehetõség: (be) Az automatikus TMC-keresés be van kapcsolva. (ki) Az automatikus TMC-keresés ki van kapcsolva. (keresés) Az adókeresés érzékenységének beállítása. Beállítási lehetõség: (érzékeny) A keresés a gyengébben fogható adóknál is megáll. (legjobb) A keresés csak a jól fogható adóknál áll meg. RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 82 A rádióbeállítások elvégzéséhez 1 nyomja meg a MENU gombot. Megjelenik a beállítási menü. 2 Jelölje ki és nyugtázza a (rádió) menüpontot. Megjelenik a rádiómenü.

83 3 Jelölje ki és nyugtázza azt a menüpontot, amelyet be szeretne állítani. Megjelenik a kiválasztó menü vagy a beállítás sávkijelzõje. 4 Válassza ki a kívánt beállítást a menü forgatógombbal. 5 A beállítás nyugtázásához nyomja meg az OK vagy az ESC gombot. Ismét megjelenik a rádiómenü. 6 A rádiómenübõl való kilépéshez nyomja meg kétszer az ESC gombot. A nappali és éjszakai kijelzõfényerõ és a kontraszt beállítása A kijelzõ fényereje igény szerint beállítható, külön nappalra (kikapcsolt jármûvilágítás) és külön éjszakára (bekapcsolt jármûvilágítás). Ezenkívül a kijelzõ kontrasztja is beállítható. A kijelzõbeállítások elvégzéséhez 1 nyomja meg a MENU gombot. Megjelenik a beállítási menü. 2 Jelölje ki és nyugtázza a (kijelzõ) menüpontot. Megjelenik a kijelzõmenü. 3 Jelölje ki és nyugtázza azt a menüpontot, amelyet be szeretne állítani. Megjelenik a beállítás sávkijelzõje. Megjegyzés: A kijelzõ fényerejének ( ) beállításakor a rendszer megkülönbözteti, hogy nappali (világítás kikapcsolva) vagy éjszakai üzemmód (világítás bekapcsolva) van-e érvényben. A beállítás csak a jelenlegi üzemmódra érvényes. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 83

84 BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 4 Állítsa be a kívánt értéket a menü forgatógombbal. 5 A beállítás nyugtázásához nyomja meg az OK vagy az ESC gombot. Ismét megjelenik a kijelzõmenü. 6 A kijelzõmenübõl való kilépéshez nyomja meg kétszer az ESC gombot. 84 Beszédbeállítások Megjegyzés: A beszédbeállítások módosításához a navigációs CDnek a készülékben kell lennie. Az alábbi beállítások végezhetõk el: A navigációs rendszer kijelzõtartalma és hangos üzenetei tekintetében az alábbi nyelvek közül lehet választani: német, angol (metrikus), angol (brit), francia, olasz, holland, spanyol, portugál, svéd, dán, finn, cseh, norvég és török. (szóbeli üzenet) A navigációs rendszer szóbeli üzeneteinek be- és kikapcsolása. Megválaszthatja, hogy elhangozzon-e szóbeli üzenet formájában a részletes adatok azzal az úttal kapcsolatban, amelyen éppen halad (csak autóutak és autópályák), vagy hogy torlódás esetén elhangozzon-e szóbeli üzenet formájában a közlekedési hír az út megjelölésével ( beállítás). Megjegyzés: A navigáció hangos üzenetei a felhasznált navigációs CD-tõl függenek. A kijelzõtartalom a kiválasztott nyelven jelenik meg, de lehet, hogy a hangos üzenet angol nyelvû.

85 A nyelv beállítása A nyelv beállításához 1 nyomja meg a MENU gombot. Megjelenik a beállítási menü. 2 Jelölje ki és nyugtázza a (nyelv) menüpontot. A választható nyelvek ábécérendben jelennek meg. 3 Jelölje ki és nyugtázza a kívánt nyelvet. Betöltõdik a kívánt nyelv, majd megjelenik a menü a kiválasztott nyelven. 4 A beállítási menübõl való kilépéshez nyomja meg kétszer az ESC gombot. A szóbeli üzenetek beállítása A szóbeli üzenetek be- vagy kikapcsolásához 1 nyomja meg a MENU gombot. Megjelenik a beállítási menü. 2 Jelölje ki és nyugtázza a (navigáció) menüpontot. Megjelenik a beállítási menü. 3 Jelölje ki és nyugtázza a (szóbeli üzenet) menüpontot. Megjelenik a beállítás kiválasztó menüje. 4 A jobb oldali forgatógombbal válassza ki az (be), ill. az (ki) beállítást. 5 A beállítás nyugtázásához nyomja meg az OK vagy az ESC gombot. Ismét megjelenik a navigációs beállítási menü. 6 A navigációs beállítási menübõl való kilépéshez nyomja meg kétszer az ESC gombot. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 85

86 BEVEZETÉS NAVIGÁCIÓ A beszédbeállítások kiválasztása Ha váltani kíván a célhoz vezetés közbeni útmegnevezések (autóutak és autópályák) szóbeli üzenetei és a célhoz vezetés közbeni részletes torlódási jelentések szóbeli üzenetei között, 1 nyomja meg a MENU gombot. Megjelenik a beállítási menü. 2 Jelölje ki és nyugtázza a (navigáció) menüpontot. Megjelenik a navigációs beállítási menü. 3 Jelölje ki és nyugtázza a (beszédbeállítások) menüpontot. Megjelenik a beállítás kiválasztó menüje. 4 Az útmegnevezések hangos üzeneteihez válassza ki a jobb oldali forgatógombbal a, a torlódási jelentések hangos üzeneteihez pedig a menüpontot. 5 A beállítás nyugtázásához nyomja meg az OK vagy az ESC gombot. Ismét megjelenik a navigációs beállítási menü. 6 A navigációs beállítási menübõl való kilépéshez nyomja meg kétszer az ESC gombot. RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 86

87 Az optimális útvonal beállítása A TravelPilotsetében személyesen is meghatározhatja az optimális útvonalat. Ehhez határozza meg a gyors útszakasz ( schneller Route ) és a rövid útszakasz ( kurzer Route ) arányát. A gyári beállítás 40:60. Az optimális útvonal beállításához 1 nyomja meg a MENU gombot. Megjelenik a beállítási menü. 2 Jelölje ki és nyugtázza a (navigáció) menüpontot. Megjelenik a navigációs beállítási menü. 3 Jelölje ki és nyugtázza az (optimális útvonal) menüpontot. Megjelenik a beállítás kiválasztó menüje. 4 Állítsa be a rövid gyors ( ) arányt a jobb oldali forgatógombbal. Minél inkább balra tolja a sávkurzort, annál rövidebb lesz az útvonal. 5 A beállítás nyugtázásához nyomja meg az OK vagy az ESC gombot. Ismét megjelenik a navigációs beállítási menü. 6 A navigációs beállítási menübõl való kilépéshez nyomja meg kétszer az ESC gombot. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 87

88 BEVEZETÉS Az óra beállítása NAVIGÁCIÓ A pontos idõ beállítása általában a GPS-jellel történik. Csak egyszer kell megadnia a helyi idõt, öt perces pontossággal. Megjegyzés: A nyári és a téli idõszámítás váltásakor szintén itt állítható be a helyi idõ. 1 Nyomja meg a MENU gombot. Megjelenik a beállítási menü. 2 Jelölje ki és nyugtázza az (óra) menüpontot. Az óra értéke negatív képpel jelenik meg. 3 Állítsa be az óra értékét a menü forgatógombbal. 4 Nyomja meg a gombot. A perc értéke negatív képpel jelenik meg. 5 Állítsa be a perc értékét a menü forgatógombbal. 6 Ha a beállítás megtörtént, nyomja meg az OK vagy az ESC gombot. RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 88

89 A készülék kódolása Ha a kódolt készüléket a tápfeszültségrõl való leválasztás után bekapcsolja, meg kell adnia a készülékkódot. Ez a kódlekérdezés ki is kapcsolható. A kódlekérdezés be- és kikapcsolása 1 Nyomja meg a MENU gombot. Megjelenik a beállítási menü. 2 Jelölje ki és nyugtázza a (kód) menüpontot. 3 Jelölje ki és nyugtázza az (be) vagy az (ki) menüpontot. Megjelenik a kódszám beírására szolgáló menü. 4 Adja meg a kódot a Kódolt készülék bekapcsolása a tápfeszültségrõl való leválasztás után c. részben leírtak szerint. Amikor a kódszám teljes egészében látható, 5 tartsa nyomva 2 másodpercnél tovább az OK gombot. Tájékoztató üzenet jelenik meg arról, hogy a kódlekérdezés be vagy ki van-e kapcsolva. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 89

90 BEVEZETÉS NAVIGÁCIÓ Üzembe helyezés RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 90 A beállítási menüben minden szükséges pontot megtalál a TravelPilotllenõrzéséhez és üzembe helyezéséhez. A tachográf jelének be- és kikapcsolása A Travelpilot rendszerben választani lehet a tachográf jelével vagy anélkül történõ navigálás között. Ha ezt a funkciót kívánja beállítani, így járjon el: 1 Kapcsolja ki a motor gyújtását és kapcsolja be a készüléket a 3-as gombbal. 2 Tartsa megnyomva a MENU kezelõgombját 2 másodpercnél tovább. Megjelenik a telepítés menüje. 3 Jelölje ki és erõsítse meg a tételt. Megjelenik a tachográf jele beállításának menüje. 4 Válassza és erõsítse meg a tételt a tachográf jelével történõ navigáláshoz vagy a tételt a tachográf jele nélküli navigáláshoz. Megjelenik a telepítés menüje. A választott érték beállítása után a telepítés tesztjével folytathatja a 3. pont szerint. A beszerelés ellenõrzése A beszerelés ellenõrzése révén elvégezheti az érzékelõjelek mûködési vizsgálatát. Megjegyzés: Az ellenõrzést kikapcsolt gyújtás mellett kell végezni. 1 Kapcsolja ki a gyújtást, majd kapcsolja be a készüléket a gombbal. Megjegyzés: Szükség esetén adja meg a kódszámot.

91 2 Tartsa nyomva két másodpercnél tovább a MENU gombot. Megjelenik a beállítási menü. 3 Jelölje ki és nyugtázza az (beszerelés ellenõrzése) menüpontot. Megjelenik a beszerelés ellenõrzésének menüje. Megjegyzés: A kalibráláshoz nem kell végrehajtani a beszerelés ellenõrzését. Az automatikus vagy a kézi kalibrálás azonnal elindítható. A beszerelés ellenõrzése csupán a csatlakozások ellenõrzésére szolgál. Az alábbi készülékfunkciók és -csatlakozások ellenõrizhetõk: A GPS antenna ellenõrzése. Ha a készülék érzékeli a GPS antenna csatlakozását, jelenik meg. Mûhold jelének észlelése esetén megjelenik a vett mûholdak száma és a jelerõsség. Úgy állítsa be antennáját, hogy mindkét érték a maximumon legyen. Tolatólámpa-csatlakozás. Hátramenetbe kapcsoláskor a nyíl képe -ról -ra vált. A gyújtás pozitív pólusának csatlakozása. Kapcsolja be a gyújtást. A mögött az felirat jelenik meg. Az elektronikus sebességmérõ csatlakozása (Tacho "EIN"). Tegyen meg jármûvével egy rövid szakaszt. A sebességmérõ jelének érzékelése esetén a készülék számlálja az impulzusokat. 4 A beállítási menühöz való visszatéréshez nyomja meg az ESC gombot. Az ellenõrzés után elkezdheti a készülék kalibrálását. Ez kétféleképpen végezhetõ el. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 91

92 BEVEZETÉS NAVIGÁCIÓ A készülék automatikus kalibrálása (Tacho "EIN") A beszerelést követõen a TravelPilot készüléket kalibrálni kell. Megjegyzés: Ehhez a navigációs CD-nek a készülékben kell lennie. 1 Jelölje ki és nyugtázza az (automatikus kalibrálás) menüpontot. Megjelenik egy tájékoztató, amely felkéri Önt, hogy tegyen meg jármûvével 5 15 km-t GPS vétel mellett. Kb. 15 másodperc elteltével vagy az OK gomb megnyomására megjelenik egy sávkijelzõ, valamint egy százalékos mutató, amely tájékoztatja Önt a kalibrálás állásáról. 2 Induljon el jármûvével. A kalibrálás befejeztével (a sávkijelzõ megtelt, a mutató 100%-on áll) a rendszer automatikusan kilép a menübõl. Megjegyzés: Kalibrálás céljából olyan útszakaszt kell kiválasztani, amely autóúton vagy autópályán halad. A megteendõ útszakasz megadott hossza csupán átlagértéknek tekintendõ. A távolság lehet rövidebb, de rossz körülmények között lényegesen hosszabb is. A végleges finomkalibrálás kb. 50 km megtétele után fejezõdik be. RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 92

93 A készülék kézi kalibrálása (Tacho "EIN") A készülék manuálisan is kalibrálható. Ennek végrehajtásához Önnek meg kell tennie a gépkocsival legalább 100 m, legfeljebb 500 m távolságot, legfeljebb 30 km/h sebességgel. Ügyeljen arra, hogy a lehetõ legnagyobb pontossággal kimért útszakaszt tegyen meg. 1 Jelölje ki és nyugtázza a (kézi kalibrálás) menüpontot. A program most felkéri Önt, hogy írja be a megtenni kívánt távolságot. 2 Állítsa be az úthosszt a menü forgatógombbal, majd nyomja meg az OK gombot. 3 Indítsa el a kézi kalibrálást az OK gombbal. 4 Miután megtette a megfelelõ távolságot, nyomja meg az OK gombot. A kézi kalibrálás ezzel befejezõdött. A kézi kalibrálás megszakítása A folyamat tetszõleges idõpontban megszakítható. Ha be kívánja fejezni a kalibrálást, 1 nyomja meg az ESC gombot. A készülék visszatér az elõzõ ponthoz. BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 93

94 BEVEZETÉS Szakkifejezések Folyosó funkció NAVIGÁCIÓ A folyosó funkció lehetõvé teszi, hogy a TravelPilot behelyezett navigációs CD nélkül is vezetési ajánlásokat szolgáltathasson. Ez mind a normál, mind a dinamikus célhoz vezetés esetében érvényes. Környék funkció A TravelPilot mind bekapcsolt célhoz vezetéssel, mind a nélkül arra használja fel a rendelkezésre álló tárhelyet, hogy adatokat töltsön be a navigációs CD-rõl. Ezek az adatok mindig a jármû jelenlegi helyzetére vonatkoznak, és a rendszer folyamatosan frissíti õket, amíg a navigációs CD a meghajtóban van. Úti cél megadásakor a TravelPilotzeket a tárolt adatokat felhasználja. Ezáltal CD nélkül is lehetõség van úti cél megadására, ha az úti cél szerepel a tárolt adatok között. Ha az úti cél a tárolt adatoktól eltér, a készülék kérheti a navigációs CD behelyezését. Optimális útvonal A kiszámított útvonal a leggyorsabb és a legrövidebb útvonal kombinációja. A TravelPilot esetében Ön is beállíthatja a legrövidebb és a leggyorsabb útszakasz arányát (lásd az Alapbeállítások c. fejezet Az optimális útvonal beállítása c. részét). RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK TMC közlekedési információs csatorna A TMC egy RDS adatszolgáltatás, amely a térségre vonatkozó közlekedési híreket szolgáltat. Az új közlekedési hírek azonnal aktualizálhatók. A TravelPilot folyamatosan digitális közlekedési híreket fog egy TMC adón keresztül, díjmentesen. GPS Global Positioning System (globális helymeghatározó rendszer) Ez a rendszer az egész világon lehetõvé teszi a helymeghatározást, szárazon, vízen és levegõben egyaránt. A helymeghatározás jelenleg 25 mûhold segítségével történik, amelyek km-es magasságban keringenek a Föld körül. A pontos helymeghatározáshoz legalább 5 mûhold vételére van szükség. Készenléti idõ A készülékszoftver indulási folyamatának lerövidítése érdekében a TravelPilot a kikapcsolást követõ 30 percig készenléti üzemmódban van. Ezen az idõszakon belül a készülék teljesen üzemkész állapotba kerül a bekapcsolást követõ néhány másodperc alatt. 94

95 Mûszaki adatok Tápellátás Mûködési feszültség: 10,8 14,4 V Áramfelvétel: max. 10 A Áramfelvétel a kikapcsolást követõ 30 percben: tip. 550 ma Készenléti áramfelvétel: 12 ma Készenléti áramfelvétel 72 óra elteltével: < 2 ma Erõsítõ CD Átviteli tartomány: Elõerõsítõ-kimenet Négycsatornás: Bemeneti érzékenység CD-váltó-bemenet: Telefonbemenet: Hz 3 V 2 V / 6 kohm max. 4,8 V, eff. 3,8 V Kimenõ teljesítmény: 4 25 watt szinuszos (a DIN szabvánnyal összhangban) 14,4 V esetén 4 45 watt csúcsteljesítmény Tuner Hullámsávok: URH (FM): KH: HH: FM átviteli tartomány: 87,5 108 MHz khz khz Hz A mûszaki változtatás jogát fenntartjuk! BEVEZETÉS NAVIGÁCIÓ RÁDIÓ CD / MP3 CD-VÁLTÓ BEÁLLÍTÁS FÜGGELÉK 95

96 Beszerelési útmutató Biztonsági tudnivalók Kérjük, hogy a szerelés és a bekötés alatt tartsa be a következõ biztonsági elõírásokat: Az akkumulátor negatív pólusát vegye le! Ennek során vegye figyelembe a jármû gyártójának elõírásait. Fúrási munkáknál ügyeljen arra, hogy a jármû alkatrészei ne sérüljenek meg. A pozitív és a negatív vezeték legalább 1,5 mm 2 keresztmetszetû legyen. A jármû beépített dugaszát nem szabad a TravelPilot készülékre csatlakoztatni! Az Ön jármûtípusához szükséges adapterkábelt a szakkereskedelemben szerezheti be. Egyes jármûtípusok eltérhetnek az ebben a leírásban közöltektõl. A beszerelés és a bekötés helytelenségébõl adódó hibákért és a következményes károkért nem szavatolunk. Amennyiben az itt közölt beépítési útmutató az Ön jármûvéhez nem alkalmazható, akkor kérjük, forduljon a kereskedõhöz, a szakszervizhez, a jármû gyártójához, vagy hívja forródrótunkat. Az akkumulátor tápfeszültsége 10,5 14,4 V. A negatív pólus van a karosszériára kötve. 1. Tápcsatlakozás 1.1 Tápcsatlakozás a jármûfüggõ dugaszra Amennyiben autójában a rádiócsatlakozást már gyárilag 10 A-es biztosító védi (lásd a jármû kezelési útmutatóját vagy biztosítódobozát), akkor még a jármûfüggõ adapterkábelre (lásd az 1. ábrát) is szükség van. Az olyan jármûvekhez is jármûfüggõ adapterkábelt kell használni, amelyek rendelkeznek gyári ISO csatlakozóval. 2. Hangszóró-csatlakozás 2.1 A hangszóró csatlakoztatása az ISO csatlakozóra A hangszórókat a B csatlakozókamrába kell csatlakoztatni (lásd a 2. ábrát). Passzív elõszerelés (4 ohmos hangszórók) esetén felhasználható a jármûben található ISO dugasz. Ez szükség esetén az ISO kábellel (cikkszám: ) meghosszabbítható. Aktív elõszerelés esetén speciális adapterkábelek a szaküzletekben szerezhetõk be. 96

97 3. Antennabeszerelés 3.1 Rádióantenna Elõkészített jármûveknél (pl. VW, Seat, Audi) az antenna számára a tápfeszültség az antennakábelen át kapcsolódik (lásd a jármû kezelési útmutatóját). Amennyiben az eredetileg beépített rádiót kereskedelmi forgalomban kapható rádióra kívánja cserélni, akkor antenna betápláló szûrõváltót (cikkszám: ) vagy adapterkábelt (cikkszám: ) kell szaküzletben beszereznie. Az antenna beszerelését és csatlakoztatását az antenna beszerelési útmutatója írja le. A beszerelést követõen dugaszolja az antenna csatlakozóját a TravelPilot megfelelõ aljzatába (lásd a 3. ábrát). 3.2 GPS antenna (mûholdas navigáció) Az antenna beszerelését és csatlakoztatását az antenna mellékelt beszerelési útmutatója írja le. A GPS antenna szerelésekor a kocsi belesejében a következõ feltételeket biztosítani: Az antennának biztosítani kell nyitott rálátást az égbolt lehetõ legnagyobb szeletére. Ezért ajánlott elhelyezése a mûszerfalon a szélvédõ üveg mögött, feltéve, hogy ez az üveg fémmel nem kezelt vagy ha a vételt nem zavarják az ablaktörlõk, stb. Az antennát a mûszerfal közepére kell szerelni, kb. 2 cm távolságra a szélvédõtõl. Figyelem: A GPS antenna beszerelése a gépkocsi belsejébe az ajánlott lépések ellenére is problémát okozhat. Ezért nem vállalhatunk felelõsséget azért, hogy a rendszer hibátlanul fog mûködni. Az antenna szerelõdugóját dugja a Travelpilot megfelelõ csatlakozójába. (lásd. a 3. ábrát). A beszerelést követõen dugaszolja az SMB csatlakozót a TravelPilot megfelelõ aljzatába (lásd a 3. ábrát). 4. A TravelPilot beépítése A TravelPilot a jármû gyártója által e célra elõkészített autórádió-fiókba szerelhetõ be. Az olyan jármûvekhez, amelyek nem rendelkeznek DIN szabványú fiókkal, a Blaupunktnál jármûfüggõ szerelõkészlet kapható 50/52 mm-es készülékek számára a legismertebb jármûvekhez. Ezért ellenõrizze, hogy a gépkocsiban hol helyezhetõ el, és szükség esetén használjon a beszereléshez az adott típushoz kapható szerelõkészletet. 4.1 A tartókeret beszerelése A TravelPilot-hoz mellékelt tartókeret mm beépítési terû DIN autórádió-fiókkal rendelkezõ és a rögzítõfülek tartományában 1 20 mm mûszerfal-vastagságú jármûvekbe való beszerelést tesz lehetõvé (lásd a 4. ábrát). A beszereléshez a tartókeretet be kell tolni a fiókba és meg kell vizsgálni, hogy a tartó melyik rögzítõfüle hajlítható el csavarhúzóval (lásd a 4a. ábrát). Megjegyzés: Minél több rögzítõfület el kell hajlítani. 4.2 A TravelPilot beszerelése a fiókba Az összes dugaszt annyira be kell tolni a csatlakozókamrákba, amíg oldalsó reteszelõ horgaik be nem pattannak a helyükre. Figyelem! Mielõtt a TravelPilot készüléket teljesen betolná a készülékfiókba, az elfordulásérzékelõt (giroszkóp) vízszintbe kell állítani (lásd a 6. ábrát). 97

98 Figyelem! A TravelPilot beépítési helyzete: jobbra / balra: min. -5 / max. +5, elõre / hátra: min. -10 / max Tolja be a készüléket 1/3 részéig a fiókba. Oldja ki a giroszkópcsavart. Állítsa be a giroszkópot a hatszögletû kulccsal oly módon, hogy a jelölés függõleges pozícióba kerüljön, és 90 -os szöget zárjon be a vízszintessel. Húzza meg újra a giroszkópcsavart. A TravelPilot készüléket ezután a két keretvégre gyakorolt enyhe nyomással teljesen be kell tolni a helyére, amíg az oldalsó reteszelõ rugók nem reteszelõdnek (jól hallható kattanással). Figyelem! A betolás közben nem szabad megnyomni sem a kijelzõt, sem a gombokat, sem a kapcsolókat! 4.3 A TravelPilot kiszerelése Vegye le az elõlapot. Most dugja a kengyeleket a homloklemez bal és jobb oldali furatába és nyomja be annyira, hogy egyértelmû kattanás legyen hallható (az oldalsó rugók kioldanak). Ezután óvatosan húzza ki a TravelPilot készüléket a két kengyellel. Ekkor lehet a csatlakozókábeleket a megfelelõ reteszelõ horogra gyakorolt oldalirányú nyomással kihúzni (lásd az 5. ábrát). Megjegyzés: A bepattant kengyeleket csak a TravelPilot kihúzása után lehet eltávolítani. 4.4 A tolatólámpa jelének csatlakoztatása (Tacho "EIN") Kösse össze egy kábellel a tolatólámpát és az A jelû csatlakozókamra 3. érintkezõjét (lásd a 8. ábrát). Ügyelni kell arra, hogy hátramenet esetén a megfelelõ érintkezõ +12 V feszültség alá kerül. Megjegyzés: Ha nem lehet csatlakozni a tolatólámpára, akkor a 3. érintkezõt földelni kell. Ez navigációs pontatlanságokhoz vezethet, mivel a TravelPilot így nem ismeri fel a hátramenetet. Figyelem! A téves bekötésekért és azok következményeiért nem vállalunk felelõsséget! 4.5 A sebességmérõ jelkábelének bekötése A bekötés egy kábel révén történik, amellyel a jármûfüggõ elektronikus sebességmérõjel-csatlakozást kell az A jelû csatlakozókamra 1. érintkezõjére kötni (lásd a 8. ábrát). Figyelem! Ezt a bekötést a jármûgyártó felhatalmazott szerzõdéses szervizének kell elvégeznie. Figyelem! A téves bekötésekért és azok következményeiért nem vállalunk felelõsséget! 5. Érzékelõ-ellenõrzés A beszerelést követõen érdemes érzékelõ-ellenõrzéssel tesztelni a csatlakoztatott érzékelõket (lásd a Kezelési útmutatóban az Alapbeállítások c. fejezet Üzembe helyezés c. részét). 6. Bekötési rajzok Tápcsatlakozás a jármûfüggõ dugaszra ábra Hangszóró-csatlakozás (4 4 ohm / 35 W) ábra Antennacsatlakozás ábra A TravelPilot beépítése... 4./4a. ábra A TravelPilot kiszerelése ábra A giroszkóp beállítása ábra Csatlakozókiosztások ábra Az A aljzatkamra csatlakozókiosztása ábra 98

99 A A GPS antenna Tolatólámpa-jelkábel (csak esetében, Tacho "EIN") Sebességmérõjel Rádióantenna 1. ábra 3. ábra 2. ábra RR RF LF LR ohm 4 ohm 4 ohm 4 ohm 99

100 ábra 4a. ábra 1. O.K. 2. Ð ábra ábra

101 D C-1 C-2 C C B A A Gala/sebességmérõ Tel. némítás (aktív kisszintû) Tolatólámpa-jel Állandó pozitív (30-as) Automatikus antenna* Világítási csatlakozó Gyújtás (15-ös) Föld B RR+ hangszóró kimenet RR- hangszóró kimenet RF+ hangszóró kimenet RF- hangszóró kimenet LF+ hangszóró kimenet LF- hangszóró kimenet LR+ hangszóró kimenet LR- hangszóró kimenet C C1 C2 C LR erõsítõ ki RR erõsítõ ki Erõsítõ kimenet FÖLD LF erõsítõ ki RF erõsítõ ki Kapcsolt +12 V* Telefon/navigáció NF be + Telefon/navigáció NF be Rádió-/navigációnémítás (aktív kisszintû) Kapcsolt +12 V* Távirányító BE Távirányító FÖLD CDC adat BE CDC adat KI Állandó +12 V Kapcsolt +12 V* CDC adat FÖLD CDC AF - FÖLD CDC AF - L CDC AF - R * Összesen 400 ma Ekvalizer Végerõsítõ Option IR Remote Control RC 10 CD-váltó 7. ábra 101

102 A V Relais Vezérlõkábel (Power Antenna +) A vezérlõkábel a kapcsolt pozitív kimenet a külsõ komponensekhez, pl. motoros antennához (max. terhelés < 150 ma). Figyelem! A vezérlõkábelt nem szabad a 15-ös kapocsra (kapcsolt pozitív), vagy a 30-as kapocsra (megszakítatlan pozitív) kötni. 15-ös +12 V Pozitív csatlakozás (gyújtásról kapcsolva) Ezt a csatlakozást a gyújtásról kapcsolva kell csatlakoztatni (15-ös kapocs, +12 V) Testcsatlakoztatás (ground) A testkábelt (keresztmetszet min. 1,5 mm 2 ) ne az akkumulátor negatív pólusára kösse. A testkábelt alkalmas testpontra (karosszériacsavarra, karosszérialemezre) kösse csavarozással. Sebességmérõjel Világítási csatlakozó (illumination) Világítási csatlakozó szabályozható mûszervilágítású jármûvek számára (pozitív szabályozott). Telefonnémító csatlakozás (aktív kisszintû) 8. ábra A változtatás jogát fenntartjuk! Tolatólámpa-jelkábel (csak Tacho "EIN") 12V Megszakítatlan pozitív csatlakozás (30-as kapocs, akkumulátor +12 V) A pozitív kábelt (keresztmetszet min. 1,5 mm 2 ) az akkumulátorhoz fektesse (ne közvetlenül kábelkötegekkel párhuzamosan). Csatlakoztassa a biztosítótartót a pozitív kábel védelmére és kösse rá az akkumulátor pozitív pólusára. 12V

103 Ország: Tel.: Fax: www: Magyarország (H) Ausztria (A) Belgium (B) Cseh Köztársaság (CZ) Dánia (DK Finnország (FIN) Franciaország (F) Görögország (GR) Hollandia (NL) Írország (IRL) Lengyelország (PL) Luxemburg (L) Nagy-Britannia (GB) Németország (D) Norvégia (N) Olaszország (I) Portugália (P) Spanyolország (E) Svájc (CH) Svédország (S) Törökország (TR) Robert Bosch Kft. Autós Multimédia Üzletág H-1103 Budapest, Gyömrõi út 120. Tel.: Fax: Blaupunkt GmbH Printed in Germany

104 TravelPilot Amsterdam NAV 35E Áttekintés Röviden megnyomva: navigációs rendszer Hosszan megnyomva: torlódási és útirány-választási beállítások Röviden megnyomva: rádió üzemmód, FM, KH és HH hullámsáv Hosszan megnyomva:travelstore CD és CD-váltó üzemmód Elforgatva: hangerõ-szabályozó Röviden megnyomva: némítás (mute) Hosszan megnyomva:be- és kikapcsolás _ Állomásgombok, (1-6) úticél-tároló Röviden megnyomva: közlekedési információ vételi készenléte Hosszan megnyomva:tmc üzenetek megtekintése Beállítási menük Rádió / CD: Navigáció: Rádió / CD: Navigáció: Az elõlap nyitása Elforgatva: keresés visszafelé / elõzõ zeneszám karakterek törlése keresés elõre / következõ zeneszám a kiválasztólista megnyitása menük és karakterek kiválasztása, kézi adóbehangolás Röviden megnyomva: menüpontok nyugtázása Hosszan megnyomva:pásztázás (scan) Röviden megnyomva célhoz vezetés közben: a tartózkodási hely és az aktív úti cél megjelenítése, a legutóbbi szóbeli üzenet ismétlése Hosszan megnyomva célhoz vezetés közben: útvonalleírás Röviden megnyomva kikapcsolt célhoz vezetés közben: a jelenlegi tartózkodási hely megjelenítése, a listaelemek teljes megjelenítése Kilépés a menükbõl, karakterek törlése, a célhoz vezetés megszakítása 09/05 CM/ASA2 (hu)
