1 Teltonika UAB A megjelenített tartalom jogvédett - MM Turbo Marketing Kft. T-AVL Nyomkövető kliens Használati útmutató Kezelési útmutató Opciók ismertetése Verzió: 2011/4 TAVL nyomkövető kliens magyar nyelvű leírás 1/23

2 Tartalomjegyzék Program telepítése 3. Bejelentkezés 4. Főablak 5. Térkép 6. Objektumok 9. Jármű ellenőrzése 15. Menüpontok 19. Végszó 23. Teljes képernyős nézet Adobe Readerben: Nézet menü/teljes képernyős mód Vagy CTRL+L billentyűkombinációval TAVL nyomkövető kliens magyar nyelvű leírás 2/23

3 Indítás: A Kliens program, kicsomagolás után a tavl ikonra kettőt kattintva indítható Tipp: a tavl ikonra kattintva jobb egérgombbal parancsikont hozhatunk létre, amelyet az elérési út megadása után átmásolhatunk tetszőleges helyre (pl.: asztalra) TAVL nyomkövető kliens magyar nyelvű leírás 3/23

4 Bejelentkezés: A programot a tavl alkalmazással, vagy a létrehozott parancsikonnal indítsuk el Betöltés után megjelenik a bejelentkezési segédablak. Első indításkor előfordulhat, hogy angol nyelvű feliratokat látunk. A beállításokhoz kattintsunk a >> ikonra, így egy kibővített segédablakot láthatunk. Írjuk be a kapott azonosító kódot, jelszót, alább a klienst, szervert, és válasszuk ki a kívánt nyelvet. A csatlakozás beállításait állítsuk alapértelmezettre: (use default connection settings) Az adatok kitöltése után kattintson a Bejelentkezés gombra. TAVL nyomkövető kliens magyar nyelvű leírás 4/23

5 Főablak Menü Eszköz sáv Térkép Objektumok Információs sáv TAVL nyomkövető kliens magyar nyelvű leírás 5/23

6 Térkép - általános A térképen a megszokott egérmozdulatokkal navigálhatunk: Bal (vagy jobb) egérgomb nyomvatartásával a térképet mozgathatjuk. Piros pont jelzi az álló járművet, zöld nyíl a mozgó járművet. A pontra kattintva az aktuális információk jelennek meg. Jobb alul látható a lépték. A térkép mező bal alsó sarkában (alapértelmezetten két féle) térképet választhatunk. Főleg akkor érdemes váltani, ha nem elég részletes képet kapunk. A térképek között kisebb különbségek vannak. Térképes útvonaltervezésre egyik térképen sincs lehetőségünk! Útvonaltervezésre használjuk a böngészőből elérhető verziókat. TAVL nyomkövető kliens magyar nyelvű leírás 6/23

7 Térkép VirtualEarth Nagyítás Kicsinyítés Térkép mozgatás Jármű pozíció Címke elrejtése A VirtualEarth a Microsoft térképes alkalmazása. A Google térkép megjelenése után indult el, annak konkurenseként. Emiatt láthatjuk, hogy az elrendezés, használat nagyon hasonló a két programnál. A térkép nagyításához, kicsinyítéséhez használhatjuk az egér görgőjét is. Bal oldalt bármely eszközre kattintva a térkép automatikusan középpontba helyezi az eszközt. TAVL nyomkövető kliens magyar nyelvű leírás 7/23

8 Térkép Google Maps Térkép mozgatás Nagyítás Kicsinyítés Jármű pozíció Pozíció adatok Igény szerint további térképek is illeszthetők a programhoz. Részletekért, további lehetőségekért keressen minket elérhetőségeinken. A megszokott nézetek elérhetők a felületen: Térkép: egyszerűsített grafikus megjelenítés, ezt használja lassabb internetkapcsolat esetén. Műhold: a térkép fényképes megjelenítése. Hibrid: fényképes nézet utcanevekkel kombinálva. (Épületek megjelenítésénél használj ezt a funkciót.) TAVL nyomkövető kliens magyar nyelvű leírás 8/23

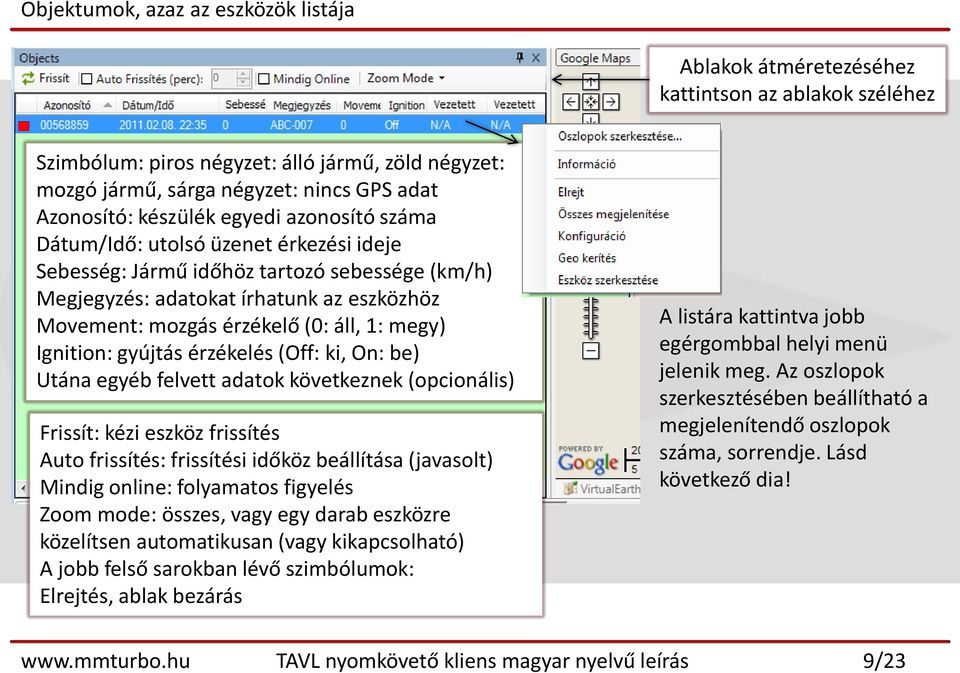

9 Objektumok, azaz az eszközök listája Ablakok átméretezéséhez kattintson az ablakok széléhez Szimbólum: piros négyzet: álló jármű, zöld négyzet: mozgó jármű, sárga négyzet: nincs GPS adat Azonosító: készülék egyedi azonosító száma Dátum/Idő: utolsó üzenet érkezési ideje Sebesség: Jármű időhöz tartozó sebessége (km/h) Megjegyzés: adatokat írhatunk az eszközhöz Movement: mozgás érzékelő (0: áll, 1: megy) Ignition: gyújtás érzékelés (Off: ki, On: be) Utána egyéb felvett adatok következnek (opcionális) Frissít: kézi eszköz frissítés Auto frissítés: frissítési időköz beállítása (javasolt) Mindig online: folyamatos figyelés Zoom mode: összes, vagy egy darab eszközre közelítsen automatikusan (vagy kikapcsolható) A jobb felső sarokban lévő szimbólumok: Elrejtés, ablak bezárás A listára kattintva jobb egérgombbal helyi menü jelenik meg. Az oszlopok szerkesztésében beállítható a megjelenítendő oszlopok száma, sorrendje. Lásd következő dia! TAVL nyomkövető kliens magyar nyelvű leírás 9/23

10 Oszlopok szerkesztése Az oszlopok szerkesztése alatt állíthatjuk be az objektumok alablakban látható üzenetek oszlopainak sorrendjét: A mozgatni kívánt oszlop nevére kattintunk, majd a fel/le gombokkal változtathatjuk a pozíciót. Jobb oldalon az oszlopok tulajdonságát állíthatjuk be. Ha számunkra például nem fontos az adat, akkor a láthatóságot true (igaz)-ról állítsuk át false (hamis) értékre. Az oszlopok száma függ a megvásárolt szolgáltatásoktól! Tipp: Amennyiben az azonosító nem fontos számunkra, akkor a megjegyzés mezőt előrehozva, az azonosítót hátra téve átláthatóbb Objektum ablakot kaphatunk. Megjegyzés: Átállítás után továbbra is azonosítóként a számokat használja a rendszer, ezért nem javasolt elrejteni. TAVL nyomkövető kliens magyar nyelvű leírás 10/23

11 Eszköz információ Az eszköz információban a készülékre jellemző adatokat láthatjuk: Eszköz - Eszköz azonosító szám - Megjegyzés Sim kártya (bejegyzett telefon szám) - GSM szám - IP cím (amennyiben szükséges) Modul (a készülék további jellemző adatait mutatja) - Imlet verzió - Sorozatszám - IMEI szám (fontos azonosító szám) Az alsó nyilakkal a készülékek között lehet váltani. Az Elrejt, illetve megjelenít paranccsal több jármű esetén lehet az objektumokat elrejteni. TAVL nyomkövető kliens magyar nyelvű leírás 11/23

12 Konfiguráció A konfigurációban ellenőrizhetünk egyes szolgáltatás meglétét. Itt jelenik meg egyes esetekre (pl: riasztóra, elindulásra, üzemanyag lopásra, akkufeszültségre, hűtőtérre, stb. beállított) értesítés prioritása, címzettjei, illetve módjai (sms, ). Alapesetben ez az ablak üres. Szerkesztésre az adminisztrátornak van jogosultsága. TAVL nyomkövető kliens magyar nyelvű leírás 12/23

13 Geo Kerítés A GeoKerítés a térképen egy adott területnek a kijelölését jelenti. A területből való ki, vagy bemenetelre beállíthatunk tetszőleges eseményt (riasztást). Alapesetben csak megtekinteni van jogosultságunk, szerkeszteni nem. Szerkesztésre az adminisztrátornak van jogosultsága. TAVL nyomkövető kliens magyar nyelvű leírás 13/23

14 Eszköz szerkesztése Eszköz szerkesztésekor a Megjegyzés mezőbe tetszőleges azonosító szöveg beírható. (Például: név, rendszám, jármű típus, stb.) TAVL nyomkövető kliens magyar nyelvű leírás 14/23

15 Jármű ellenőrzése lekérdezés 1. A gombra kattintva a Track kisablak jelenik meg: Első lépésben adjuk meg a lekérdezési időintervallumot, azaz mikortól, meddig vagyunk kíváncsiak a gépjármű pozíciójára! Az átlépés min távolságon azt jelenti, hogy az üzenet adatainál (illetve a térképen is) megjelenő rekordok közül az összes (0,00km), vagy tetszőleges értékenkénti (pl 1km-kénti) pozíciók jelennek meg. (Tulajdonképpen ez egy távolság alapú rekord szűrés.) A keresés gombra kattintva elindul a lekérdezés a szerverről. A táblázat felett megjelenik az adott időszakra, és lekérdezésre vonatkozó távolság. Zöld háttér színnel a menetben lévő rekordokat, piros színnel az állásban lévő rekordokat jeleníti meg. Ha nincs GPS jel, akkor a háttérszín sárgára változik. TAVL nyomkövető kliens magyar nyelvű leírás 15/23

16 Jármű ellenőrzése megjelenítés 2. A rekordra kattintva a térkép arra a pontra pozícionálódik, és akár a térképen is kijelzi az adatokat. (Ha nem jelzi ki automatikusan, akkor a szimbólumra (jelen esetben zöld nyílra) kattintva előhozható. A fejlécre kattintva bal egérgombbal (dátum/sebesség/stb szerint) növekvő/csökkenő sorrendbe rendezhetjük az adatokat. A fejlécre kattintva jobb egérgombbal helyi menü jelenik meg. Az oszlopok szerkesztésében a már ismert módon egyénire szabhatjuk a táblázatot. TAVL nyomkövető kliens magyar nyelvű leírás 16/23

17 Jármű ellenőrzése követés 3. Az indít gombra kattintva a bejárt útvonalat tekinthetjük meg rekordonként a térképen. Mindig a kijelölt rekordról indul. A szünet a két rekord közötti lépési (vagy várakozási) időt jelenti. Az 1(s) egy másodpercenkénti rekord megjelenítést jelent. A jelentés gombra kattintva megjelenik a grafikon ablak, amely az adott lekérdezésre vonatkozó rekordokat jeleníti meg. A grafikonok fülei a megrendelt szolgáltatásoktól függően eltérhetnek az ábrán megjelenített funkcióktól. TAVL nyomkövető kliens magyar nyelvű leírás 17/23

18 Jármű ellenőrzése grafikonok 4. A grafikonon kattintva jobb egérgombbal helyi menüt hívhatunk elő. Itt lehet a nagyítást visszavonni (Un-zoom), nyomtatni (print), másolni (copy), menteni (save ), stb. A grafikonon az egérrel kijelölt tartományt kinagyíthatjuk. A piros vonal az aktuális rekordot jelenti. A grafikonba kattintva a piros vonalhoz tartozó pozíció, érték a térképen megjelenik. A grafikonok kezelése minden fülön hasonló. TAVL nyomkövető kliens magyar nyelvű leírás 18/23

19 Menüpontok Fájl, Szerkesztés Fájl menü: - Export: lekérdezett adatokat (idő, sebesség, koordináta, műhold, stb.) menthetünk el CSV (Excel táblázat) és KML (főleg Google) formátumokba - Térkép nyomtatása - Kilép: programból való kilépés Szerkesztés menü - Bejelentkezés: bejelentkezési adatok szerkesztésére ad lehetőséget. Módosítható a megjegyzés és a jelszó mező. Új jelszó megadásakor csak az új jelszó kétszeri beírására van szükség, a jóváhagyáshoz kattintson a Felhasználó mentése gombra. TAVL nyomkövető kliens magyar nyelvű leírás 19/23

20 Menüpontok Nézet 1. Nézet menü: - Eszközök: Objektumok láthatóságának ki/bekapcsolása (F2 gyorsgomb) - Követés: Követés ablak láthatóságának ki/bekapcsolása (F3 gyorsgomb) - Térkép: Térképek láthatóságának ki/bekapcsolása - Jelentés: Grafikonok láthatóságának ki/bekapcsolása (F4 gyorsgomb) - Új események: Új események láthatóságának ki/bekapcsolása - Figyelmeztetés konzol: Figyelmeztetések láthatóságának ki/bekapcsolása - Extra követés: Extra követés ablak megjelenítése (alapértelmezett módban nem aktív) - Vezetők: Sofőrök adatait írhatjuk be. Itt adható meg, hogy melyik sofőrhöz melyik azonosító tartozik (I-Gomb, opcionális) TAVL nyomkövető kliens magyar nyelvű leírás 20/23

21 Menüpontok Nézet 2. Nézet menü: - Eszköztárak: Eszköztárak megjelenítésének be/kikapcsolása. A kiterjesztett eszköztár az SMS parancsokra, értesítésekre vonatkozik. (Opcionális szolgáltatás) - Szűrő: Az objektumok megjelenítésének beállítása, kiválasztható mely járművek legyenek láthatóak - Beállítások: a TAVL program teljesen egyénire beállítható TAVL nyomkövető kliens magyar nyelvű leírás 21/23

22 Menüpontok Eszközök, Jelentések Eszközök menü: Ebben a menüpontban extra funkciók érhetőek el. A funkciók az ábrán lévőtől eltérőek lehetnek. (Időközönként megjelenhetnek újabb funkciók.) Jelentések menü: Különböző szempontok szerinti lekérdezéseket hajthatunk végre. Összefoglaló jelentések, riportok készítése, stb. TAVL nyomkövető kliens magyar nyelvű leírás 22/23

23 Végszó utolsó frissítés: Köszönjük figyelmét! Kérdéseivel, észrevételeivel forduljon hozzánk bizalommal! További információ: Kapcsolat: Józan Balázs Telefon: TAVL nyomkövető kliens magyar nyelvű leírás 23/23
