1 1 F-2, Vendégek, felmérőlap Élményelemek A) Alapadatok 1. Fürdő megnevezése, besorolása: 2. Vizsgálat időpontja: 3. Felmérést végzők neve, képzettsége: 4. Feldolgozást végző neve, képzettsége: 5. Medence száma, funkciója: 6. Élményelem megnevezése, száma B) Élményberendezések elhelyezése 7. Elszívók száma, mérete, távolsága 8. Elszívók típusa (egyszeresrács, domborúrács, perforált): 9. Szívónyílásoknál (az ellenáramoltató szívónyílását kivéve), a kilépő sebesség nem haladja meg a 0,5m/sec-t: 10. Ezenkívül, két vagy több elvezető nyílás esetén két feltétel: a) a nyílások legközelebbi pontjai közötti távolság legalább 2 m: b) az egyik nyílás teljes lezárása esetén a másik szívónyílás is képes a teljes vízmennyiség szállítására: 11. Egy nyílás esetén vagylagos feltételek: a) vagy egy fürdőző a szívónyílás legfeljebb 50%-t tudja eltakarni: b) vagy szívási irányban domború szívórács kerületi szívással, a domborítás mértéke a főméret legalább 10%-a: c) vagy egyszeres rács, legalább 1 m2 felülettel:

Szívónyílásoknál (az ellenáramoltató szívónyílását kivéve), a kilépő sebesség nem haladja meg a 0,5m/sec-t: 10.

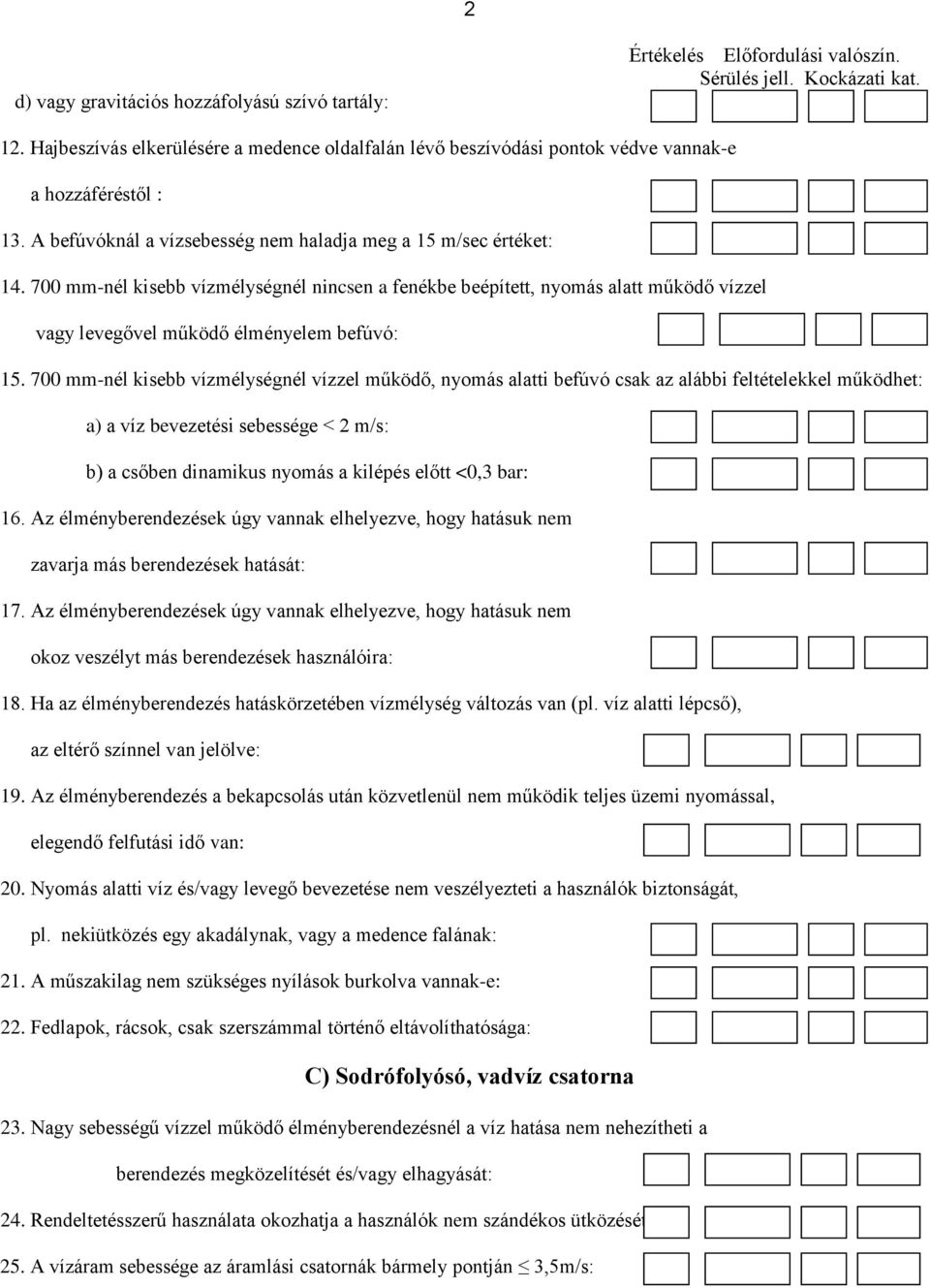

2 2 d) vagy gravitációs hozzáfolyású szívó tartály: 12. Hajbeszívás elkerülésére a medence oldalfalán lévő beszívódási pontok védve vannak-e a hozzáféréstől : 13. A befúvóknál a vízsebesség nem haladja meg a 15 m/sec értéket: mm-nél kisebb vízmélységnél nincsen a fenékbe beépített, nyomás alatt működő vízzel vagy levegővel működő élményelem befúvó: mm-nél kisebb vízmélységnél vízzel működő, nyomás alatti befúvó csak az alábbi feltételekkel működhet: a) a víz bevezetési sebessége < 2 m/s: b) a csőben dinamikus nyomás a kilépés előtt <0,3 bar: 16. Az élményberendezések úgy vannak elhelyezve, hogy hatásuk nem zavarja más berendezések hatását: 17. Az élményberendezések úgy vannak elhelyezve, hogy hatásuk nem okoz veszélyt más berendezések használóira: 18. Ha az élményberendezés hatáskörzetében vízmélység változás van (pl. víz alatti lépcső), az eltérő színnel van jelölve: 19. Az élményberendezés a bekapcsolás után közvetlenül nem működik teljes üzemi nyomással, elegendő felfutási idő van: 20. Nyomás alatti víz és/vagy levegő bevezetése nem veszélyezteti a használók biztonságát, pl. nekiütközés egy akadálynak, vagy a medence falának: 21. A műszakilag nem szükséges nyílások burkolva vannak-e: 22. Fedlapok, rácsok, csak szerszámmal történő eltávolíthatósága: C) Sodrófolyósó, vadvíz csatorna 23. Nagy sebességű vízzel működő élményberendezésnél a víz hatása nem nehezítheti a berendezés megközelítését és/vagy elhagyását: 24. Rendeltetésszerű használata okozhatja a használók nem szándékos ütközését: 25. A vízáram sebessége az áramlási csatornák bármely pontján 3,5m/s:

700 mm-nél kisebb vízmélységnél vízzel működő, nyomás alatti befúvó csak az alábbi feltételekkel működhet: a) a víz bevezetési sebessége < 2 m/s: b) a csőben dinamikus nyomás a kilépés előtt <0,3

3 3 26. Sodrófolyósó vízmélysége mm között van: 27. Az ügyelő úszómester belátja az egész területet 28. A sodrófolyósó szabad keresztszelvényébe nem lógnak be medence kiegészítők: D) Hullámmedence 29. Pihenőpadkák, lépcsők, rámpák csak süllyesztve lehetnek beépítve: 30. Legalább egy felügyeleti hely, ahonnan a medence egészét jól át lehet tekinteni: 31. Felügyeleti helyen vészleállító STOP gomb: 32. Több vészleállító esetén meg van határozva az az egy, ahonnan a hullámgép újra indítható: 33. Hullám kezdete előtt hangjelzés van: 34. Hullámkamra rácsa csak függőleges rudakból áll: 35. A hullámkamra rácsrudai közötti távolság vagy legfeljebb 110 mm, vagy legalább 230 mm legyen: 36. A hullámmedence szabad keresztszelvényébe nem lógnak be medence kiegészítők: E) Vízesés, vízfüggöny, vízágyú, zuhatagok 37. Vízfüggönyt képző attrakcióknál (vízesések, vízfüggöny) megfelelő szellőzés van a vízfüggöny mögött: 38. A működő szökőkút-vízfüggöny nem rejti el a veszélyeket: pl. vízalatti lépcső, akadályok: 39. Vízágyúnál a vízsugár a kilépéstől röppályájának legmagasabb pontjáig nem elérhető a fürdőzők által: 40. Vízágyú teljes kapacitással történő működésbe lépése esetén hangjelzés: 41. Zuhatagok teljes hosszában megfelelő felügyelet:

Legalább egy felügyeleti hely, ahonnan a medence egészét jól át lehet tekinteni: 31. Felügyeleti helyen vészleállító STOP gomb: 32.

4 4 F) Vízköpők (nyakzuhanyok), vízigombák 42. Gyalogos közlekedésre alkalmas terület felett -a medencében illetve a medencén kívül- legalább 2000 mm térköz van a vízsugár kilépési pontja és a padlószint között: 43. Gyerekmedencében a térköz (mm): 44. Vízigombáknál megfelelő szellőzés a vízfüggöny mögött: 45. A működő élményelem nem rejti el a veszélyeket: pl. a berendezés szerkezete, vízalatti lépcső, akadályok: G) Legionella elleni védekezés 46. Aeroszolos hatásnál (permet, vízesés, vízfüggöny) legionella elleni védekezés: a) és az élményberendezések csővezetékében nincsenek pangó csőszakaszok: b) az időszakosan működtetett élményberendezések minden nap üzemkezdet előtt, és naponta még egyszer legalább negyedórán keresztül működtetni kell: c) az élményberendezések vezetékei teljesen leüríthetők: H) Elektromos berendezések 47. Közvetett érintés elleni védelem, villámvédelem: A medencében és a sávban elhelyezett minden rögzített vezetőképes élményelem össze van-e kötve egymással, és a központi védő egyenpotenciálra hozó sínnel, ez lehet az elosztó közelében lévő EPH sín: 48. Közvetlen érintés elleni védelem, vagyis áramütés elleni védelem. Ez vonatkozik minden villamos berendezésre, mely a medence területén vagy a medencében van. Érintésvédelmi sávok: a) 0+1. sáv: SELV 12VAC/30VDC max., áramforrás 2. sávon kívül:

Gyerekmedencében a térköz (mm): 44. Vízigombáknál megfelelő szellőzés a vízfüggöny mögött: 45. A működő élményelem nem rejti el a veszélyeket: pl.

5 5 b) 2. sáv: - SELV 12VAC/30VDC max., áramforrás 2. sávon kívül: - vagy SELV 12VAC/30VDC max., áramforrás 2. sávban, ha az áramforrást 30mA-es RCD (áramvédő kapcsoló) védi: - vagy a táplálást 30mA-es RCD (áramvédő kapcsoló) védi: - vagy villamos elválasztás, mely csak egy fogyasztókészüléket táplál és áramforrás a 2. sávon kívül elhelyezett: - vagy villamos elválasztás, mely csak egy fogyasztókészüléket táplál és áramforrás 2. sávon belül elhelyezett, ha az áramforrást 30mA-es RCD (áramvédő kapcsoló) védi: 49. Kábelezés a) 0+1. sáv: Csak az ott elhelyezett eszközöket tápláló kábelek haladhatnak: b) sáv: fém védőcsövek, vagy fémköpenyű kábelek bekötendők az EP hálózatba: 50. Dobozok (szerelvény és kötődobozok) a) 0. sáv: Tilos b) 1. sáv: Csak az SELV áramkörök dobozai lehetnek itt. 51. Kapcsolók, vezérlőelemek, dugaszoló aljzatok a) 0+1. sáv: Tilos. b) 2. sáv: Ha a védelem: - vagy SELV 12VAC/30VDC max., áramforrás 2. sávban, ha az áramforrást 30mA-es RCD (áramvédő kapcsoló) védi: - vagy a táplálást 30mA-es RCD (áramvédő kapcsoló) védi - vagy villamos elválasztás, mely csak egy fogyasztókészüléket táplál és áramforrás 2. sávon kívül elhelyezett:

sávban, ha az áramforrást 30mA-es RCD (áramvédő kapcsoló) védi: - vagy a táplálást 30mA-es RCD (áramvédő kapcsoló) védi: - vagy villamos elválasztás, mely csak egy fogyasztókészüléket táplál és

6 6 - vagy villamos elválasztás, mely csak egy fogyasztókészüléket táplál és áramforrás 2. sávon belül elhelyezett, ha az áramforrást 30mA-es RCD (áramvédő kapcsoló) védi: 52. Egyéb előírás az 1. sávban lévő villamos szerkezetekre: olyan medencéhez tartozó villamos szerkezetekre vonatkozik, mely összefügg a víz használatával, így ellenáramoltató, stb. Akkor alkalmazható, ha: - Legfeljebb 12VAC/30VDC, de nem SELV táplálású: - és II. érintésvédelmi osztályú, és közepes mechanikai ütéseknek ellenálló szigetelő burkolatban van: - és csak kulccsal vagy szerszámmal nyitható burkolat mögött van, és a burkolat nyitása megszakítja az összes aktív vezetőt (nullát is): - és a tápkábelt és a hálózati megszakító eszközt úgy kell szerelni, hogy az II. érintésvédelmi osztályú védelmet vagy egyenértékű szigetelést biztosítson: - és a szerkezet táplálása a következő módon történik: - SELV 25VAC/60VDC max., áramforrás 2. sávon kívül: - vagy a táplálást 30mA-es RCD (áramvédő kapcsoló) védi: - vagy villamos elválasztás, mely csak egy fogyasztókészüléket táplál és áramforrás 2. sávon kívül elhelyezett: 53. Vészjelzés - Vészjelző kapcsoló véletlen működtetése akadályozott-e: - Vészjelző kapcsoló működtetése esetén van-e lehulló üveg vagy hasonló törmelék: - Vészjelző kapcsoló nyugtázási helye: vendégforgalomtól elzárt területen van, és csak felhatalmazott személy nyugtázhat: - Felügyelet nélküli medencetér esetén a vészhelyzeti segélyhívó működőképességének ellenőrzése:

Akkor alkalmazható, ha: - Legfeljebb 12VAC/30VDC, de nem SELV táplálású: - és II.
