PROFITEST 204+ Készülékvizsgáló DIN EN és VDE 0113 szerinti mérésekre

Átírás

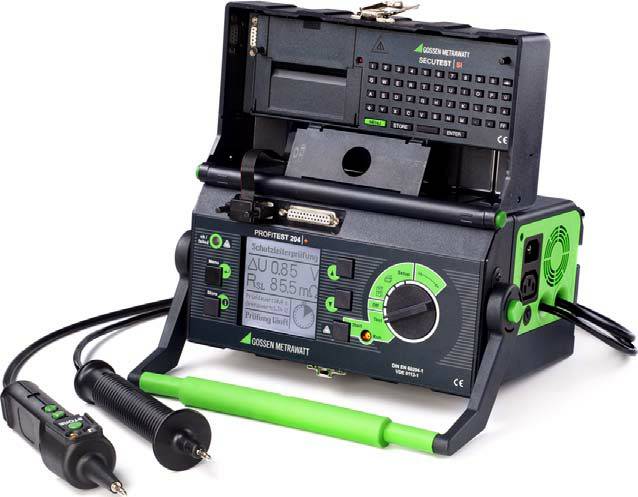

1 Logikus menü-felépítés Háttérvilágított kijelző Két 4 m hosszú mérőkábel (4-vezetékes mérés) Távvezérelhetőség Határérték beállítási lehetőség Memória és mérési jegyzőkönyv előállítási funkció RS232C adat-interfész PC-hez és nyomtatóhoz történő csatlakoztatáshoz Bővíthető gyors, alfanumerikus beviteli és nyomtató egységgel Védővezető mérése 10A-es mérőárammal Kiegészíthető nagyfeszültségű mérésekre alkalmas egységgel : 17 /12.10 Alkalmazások A PROFITEST 204+ készüléket elektromos készülékek, berendezések és rendszerek DIN EN és VDE 0113 szerinti gyors és biztonságos érintésvédelmi ellenőrzésére tervezték. A készülékkel a következő időszaki mérések végezhetők el: Védővezető folytonosság ellenőrzése 10 A mérőárammal Szigetelésvizsgálat Feszültség vizsgálat (kiegészítő HP vagy HV egységgel) Maradék-feszültség ellenőrzése Fentieken kívül végezhető mérések: Szivárgó áram mérése Feszültségmérés Frekvenciamérés A mérési eredmények mérési jegyzőkönyvhöz használhatók. Hurok-impedancia méréséhez javasoljuk a PROFI- TEST C, 2 vagy a PROFITEST MASTER sorozat valamelyik tagját. Kijelző A készülék a menüket, csatlakozási rajzokat, a beállításokat és a mérési eredményeket háttérvilágított pont-mátrix LCD-n jeleníti meg. Help gomb A HELP gomb segítségével a beállított mérésre vonatkozó segédinformációk jeleníthetők meg a képernyőn. Funkcióválasztó kapcsoló A mérési módok, a mérési jegyzőkönyv előállítása és a mért adatok kezelése forgó funkcióválasztó kapcsolóval állíthatók be. Határértékek Minden egyes méréshez határértékek rendelhetők, lehetőséget adva egyedi feltételek szerinti mérésekhez, a helyi adottságoknak, ill. előírásoknak megfelelően. Adat-memória Az adatgyűjtésre kijelölt mérendő rendszerek számától függően (max. 254), maximum 2800 mérési eredmény tárolható a műszer memóriájában. Távvezérlés A merőfej a beépített vezérlő panellel lehetővé teszi a készülék távvezérlését és a mért eredmények távvezérléssel történő memóriába mentését védővezető folytonosságának ellenőrzésekor és szigetelésvizsgálat esetén. A mérés menetét a beépített jelzőlámpák mutatják. Mindegyik típus vezérelhető az RS232 interfész segítségével is, mely lehetőséget ad a mért értékek lekérdezésére is. RS 232 Interfész bemeneti modulhoz és PC-hez Ez az interfész tápfeszültséget és adatátviteli lehetőséget biztosít az opcionálisan kapható SECUTEST SI modul számára, melynek segítségével alfanumerikus adatbevitel valósítható meg. Ugyanennek az interfésznek a segítségével csatlakoztathatjuk a készüléket számítógéphez. CENTRONICS Párhuzamos port Bármilyen, a kereskedelemben kapható nyomtató (kivéve PostScript printer) csatlakoztatható ehhez a port-hoz. A készülékbe letöltött részletes mérési jegyzőkönyv formátumok így PC nélkül nyomtathatók. Mérési jegyzőkönyv előállító funkciók A következő funkciók választhatók: Mérési jegyzőkönyv formátum letöltése a készülékbe számí-tógépről a PROTOCOL szoftver segítségével Választási lehetőség a műszerben tárolt három mérési jegyzőkönyv formátum közül Adatok kiolvasása a CENTRONICS párhuzamos porton keresztül kereskedelemben kapható nyomtatóra A műszerben tárolt mérési eredmények átvitele számítógépre és az adatok feldolgozása EXCEL program segítségével.

2 MŰSZAKI ADATOK Védőföld ellenállás mérése, RSL Szigetelési ellenállás mérése Riso tartomány tás feszültsége áram In áram Ik felt. mellett Névl. használati Felbon Nyitott kapcsok Névleges Rövidrezárási ref mω 100 µω mω 10 A 1) 12 A ±(3% MÉ + 5 d) mω 1 mω 12 V~ PELV ±(8.6% MÉ+6d) Ω Ω 10 mω földeletlen ±(3% MÉ + 10 d) Ω Ω 100 mω ΔU 2) V* 0.01 V 12 V~ PELV 10 A 12 A ±(2% MÉ + 3 d) V 0.1 V földeletlen ±(10% MÉ + 3 d) Túlterhelés védelem: Biztosító: 16A/1000V Letörési kapacitás: 5 ka 1) Max. 330 mω-ig 2) 10 A névleges áramra vonatkoztatva tartomány tás feszültség Un áram áram Ik felt. mellett Névl. használati Felbon- Névleges Névleges Rövidrezárási ref kω 1 kω ±(5.5% MÉ +4 d) 100/250/500/ MΩ MΩ 10 kω 0.05 MΩ...50 MΩ ±(3% MÉ +2 d) V MΩ 100 kω között 250 V 1 ma max. 1.6 ma ±(8% MÉ+2 d) MΩ 1 MΩ 500/1000 V ±(5% MÉ +2 d) MΩ 1 MΩ 500/1000 V ±(10% MÉ+2 d) GΩ 10 MΩ 1000 V ±(20% MÉ+2 d) Nyitott kapcsok feszültsége: max. 1.3 U N Túlterhelés védelem: 1200 V folymatosan tartomány Névl. használati Szivárgó áram mérése, Δl Felbontás Belső ellenállás ref. felt. mellett ma ma 0.01 ma 2 kω ±(8.6% MÉ +9 d) ±(5% MÉ+ 5 d) Feszültségmérés V DC/AC V 0.1 V V V 1 V kv 0.01 kv Frekvenciamérés Hz 0.1 Hz Hz Hz 1 Hz Rövidítés: d = digit 20 MΩ ±(8.6% MÉ +9 d) ±(5% MÉ + 5 d) 20 MΩ ±(8.6% MÉ +2 d) ±(2% MÉ + 1 d) Túlterhelés védelem 250 V 1200 V 1200 V A műszerre vonatkozó előírások és szabványok: IEC 204-1, DIN EN , VDE 0113 Part 1, IEC , DIN EN , VDE 0411 Part 1, DIN EN 60529, DIN VDE , DIN EN , VDE A mérésre vonatkozó szabványok: IEC 204-1, DIN EN , VDE 0113 Part 1, DIN EN , VDE 0660 Part 500, DIN IEC 60-1, HD 588.1, VDE 0432 Part 1, DIN EN , DIN VDE , DIN VDE 0472, DIN VDE :2002 Névleges használati tartomány Hálózati feszültség: 207 V V Hálózati frekvencia: 45 Hz Hz Hálózati feszültség jelalakja: szinusz Hőmérsékleti tartomány: C Környezeti feltételek Működési hőmérséklet: C Tárolási hőmérséklet: C Relatív nedvesség: max. 75%, lecsapódás nélkül Használati magasság: max m Táplálás Hálózati feszültség: 207 V V Hálózati frekvencia: 45 Hz Hz Teljesítmény felvétel: 204+: kb. 180 VA 204HP: kb 700 VA 204HV: kb. 100 VA Szivárgó áram: max. 0.5 ma az alapkészüléknél és a 204HP/HV-nél Áramfelvétel: max. 6 A az alapkészüléknél és a 204HP/HV-nél RS232 adat interfész Típus: RS232C, soros DIN szerint Adatformátum: 9600, 8, N, 1 Csatlakozó: 9-érintkezős szubminiatür aljzat Elektromos biztonság Biztonsági osztály IEC /EN and VDE szerint: 204+: II 204HP/HV: I Névleges feszültség: 230 V Vizsgáló feszültség, 204+: 5.55 kv 50 Hz Vizsgáló feszültség, 204HP/HV: hálózat/pr/kapcsoló/külső jelzőlámpák a nagyfeszültségű csatlakozókhoz: 204HP: 5 kv AC 50 Hz, 204HV: 8 kv AC 50 Hz Vizsgáló feszültség hálózat-pe között: 1.5 kv AC Vizsgáló feszültség hálózat és a külső jelzőlámpák között: 2.3 kv AC (típusvizsgálat)

3 Mérési kategória: II Szennyezési fokozat: 2 Biztosítók: 204+: Hálózat: T 1.6/250, mérőfej: T16/ HP/HV: Hálózat: F 3.15/ 250 Elektromágneses kompatibilitás PROFITEST 204+ Vonatkozó szabvány: EN : 2006 Kijelzési példák Interferencia emisszió EN Interferencia immunitás EN EN EN EN EN EN Class A Vizsgálati feltétel Kontaktus/Atmosz. - 4 kv/8 kv 10V/m Hálózati csatlakozás - 2 kv Hálózati csatlakozás -1 kv Hálózati csatlakozás - 3 V 0.5 periódus/100% Mechanikai adatok Kijelző: többszörös pont-mátrix LCD, 128x128 képpont Védettség: IP 40 / DIN EN 60529/VDE 0470 part 1 Méretek (széles * mély * magas): 204+: 255 x 133 x 240 mm 204HP/HV: 254 x 130 x 285 mm teljes magasság, kocsira szerelve: 380 x 250 x 650 mm Súly: 204+: kb. 5.1 kg 204HP/HV: kb. 8 kg Alapkivitel PROFITEST 204+ RS 232 és CENTRONICS interfésszel, fixen beépített mérőkábelekkel, mérőfejbe épített vezérlő panellel távvezérléshez védővezető folytonosságának ellenőrzéséhez és szigetelésvizsgálathoz. Mérőfejbe beépített biztosító. Kábelrögzítő szíj Védőföld érintkezős hálózati kábel CD ROM mérési jegyzőkönyv formátumok letöltéséhez tartozó programmal Gyártóműi kalibrációs jegyzőkönyv RS232 kábel COM port-hoz történő csatlakozáshoz Használati útmutató A WinProfi ingyenes alapszoftver (letölthető a gyártó Weboldaláról) a PROFITEST 204+ PC-vel történő kommunikációjához szükséges, és a következő funkciókkal rendelkezik: mérőszoftver frissítéshez további felhasználói interfész nyelvek firmware frissítések letöltése adatcsere a műszer és a PC között mérési jegyzőkönyv minták elkészítése és módosítása PC-n, az így elkészített minták áttöltése a műszerre mérési jegyzőkönyvek kitöltése, elkészítése és kinyomtatása PC-n

4 PROFITEST 204+ tartozékok Nagyfeszültségű bővítő egységek PROFITEST 204HP- 2,5kV és PROFITEST 204HV-5,4kV 50 V-os lépésekben állítható vizsgálófeszültség s között állítható felfutási idő s között állítható vizsgálati idő idő Lebegő feszültségkimenetek Elektronikusan vezérelt vizsgálati sorozat Mérésindítás a vizsgálópisztolyról Letörési feszültség kijelzése Pulzus-ív működés Fázisszög kijelzés Mért értékek mentése a memóriába Hang- és fényjelzés hiba esetén Kulcsos kapcsoló illetéktelen használat ellen Csatlakozások külső jelzőlámpákhoz Nagyfeszültségű bővítő egység PROFITEST 204HP-2,5kV Nagyfeszültségű vizsgálat EN 60204/VDE 0113 szerint Vizsgáló teljesítmény: 500 VA (megszakításos mód) 1 ma lépésekben állítható letörési áram Nagyfeszültségű bővítő egység PROFITEST 204HV-5,4kV Vizsgáló teljesítmény: 50 VA 0.5 ma ma lépésekben állítható letörési áram Mindkét nagyfeszültségű vizsgáló egység ráépíthető az alapkészülék hátuljára. A készülékek a feszültséget, áramot és fázisszöget fixen beépített mérőkábelekkel mérik. A PROFITEST 204+ alapkészülékbe épített kétirányú infravörös interfésszel vezérelhetők a nagyfeszültségű egységek, ill. az azok által mért adatok áttölthetők az alapkészülékre. Kijelzési példák Caddy 204 PROFITEST 204+ HP...-vel szerelt alapkészülék Signal 204 Külső jelzőlámpák Nagyfeszültség jelzéséhez DIN VDE 0104 szerint Mérőfeszültség Mért mennyiség AC áram Mérőfeszültség Mért mennyiség AC áram Műszaki adatok, PROFITEST 204HP-2,5kV Névleges használati tartomány Felbontás ref. Feltételek mellett 250V kv 1 V 10 V ±(5% MÉ + 5 d) ±(2.5% MÉ + 5 d) ma 0.1 ma 1 ma ±(7% MÉ + 5 d) ±(5% MÉ+ 5 d) Műszaki adatok, PROFITEST 204HV-5,4kV Névleges használati tartomány Felbontás ref. Feltételek mellett 650V kv 1 V % MÉ % MÉ 1.00 kv kv 10V % MÉ % MÉ ma 0.01 ma 0.1 ma ±(7% MÉ + 5 d) ±(5% MÉ + 5 d) SECUTEST SI Az alfanumerikus billentyűzet segítségével lehetőség van az egyes mérendő objektumokkal kapcsolatos információk bevitelére. Ezek az információk automatikusan mentésre kerülnek a mért értékekkel együtt. A helyfoglalás csökkentése érdekében a billentyűzet a PROFITEST 204+ előlapi fedelébe csavarozható be.

5 Rendelési adatok Megnevezés Típus Rendelési szám VDE0113/EN szerinti vizsgálókészülék RS232 interfésszel és CENTRONICS port-tal külső nyomtatóhoz, 2 db. a készülékbe fixen rögzített 4 m hosszú mérőkábelekre szerelt mérőfejjel, 1 dugaszolható kábelsaruval, hálózati kábel védőföld csatlakozással ellátott dugasszal, mérési jegyzőkönyv, használati útmutató, PS3 CD-ROM a Winprofi szoftverrel a kezelői felület nyelvének módosításához, a firmware frissítéshez és mérési jegyzőkönyv minták PC-n történő előállításához és a műszerre történő áttöltéséhez, valamint mérési adatok tárolásához és mérési jegyzőkönyvek PC-ről történő kinyomtatásához Mint a PROFITEST 204+, de 12 m hosszú, a készülékbe fixen rögzített mérőkábellel, és START/MEMORY (start, mentés memóriába) működtetésű mérőfejjel Készletek Komplett DIN EN /VDE 0113 part 1 szerinti vizsgáló rendszer: PROFITEST 204+, PROFITEST 204+HP, Signal 204, Leadex 204, Caddy 204, mérési jegyzőkönyv Komplett DIN EN /VDE 0113 part 1 szerinti vizsgáló rendszer: PROFITEST 204+, PROFITEST 204+HP, Signal 204, Leadex 204, Caddy 204, mérési jegyzőkönyv Komplett DIN EN /VDE0660 part 500 szerinti vizsgáló rendszer: PROFITEST 204+, PROFITEST 204HV, Signal 204, Leadex 204 and Caddy 204, mérési jegyzőkönyv Bővítő egységek PROFITEST 204+ PROFITEST 204L+ MetraMachine 204/2.5 MetraMachine 204-I/2.5 MetraMachine 439/5.4 GTM R0001 M505C M504D M504E M504F Speciális nagyfeszültségű egység max. 2.5 kv-ig PROFITEST 204+HP -2.5kV M505A Speciális nagyfeszültségű egység max 5.4 kv-ig PROFITEST 204+HV -5.4kV M505R PSI modul, 2 tekercs papír a nyomtatóhoz, 1 festék patron, telepek, használati útmutató SECUTEST PSI GTM R0001 SI modul, telepek, használati útmutató SECUTEST SI M702F PC Analysis Software Kiegészítő tartozékok RS232 interfész kábel, 2 m Z3241 GTZ R0001 DIN VDE 0104 szerinti jelzőlámpa készlet nagyfeszültség jelzéséhez Signal 204 Z504D Dugaszolható kábelsarú a mérőfejnek a kivezetéshez történő biztonságos rögzítéséhez Kabelschuh 204 Z504E 12 m-es hosszabbító kábel a mérőkábelhez és beépített biztosítóval rendelkező mérőfejhez Hordkocsi PROFITEST 204+ és 204HP/HV-hoz, gumiszalaggal a mérőkábelek biztonságos rögzítéséhez és takarófedél Leadex 204 Caddy 204 Terület biztosítása illetéktelenek távoltartására nagyfeszültségű mérés alatt Claim 204 Z504G Interfész adapter billentyűzethez PROFI-MFII Z504H 10 tekercs papír PSI modulhoz (1 tekercs = kb. 6.7 m) PS-10P GTZ R db.-os festékpatron készlet a PSI modulhoz Z3210 GTZ R0001 Univerzális hordtáska (PROFITEST 204+ és SECUTEST... -hez HV-modul nélkül) 0 Z700D Z504C Z504A GMC-I Gossen-Metrawatt GmbH Thomas-Mann-Str , Nürnberg, Germany Phone: +49-(0) Fax: +49-(0) info@gossenmetrawatt.com Web: Copyright, GMC-I / RAPAS kft, 2010 RAPAS kft, 1184 Budapest, Üllői út 315. Tel.: Fax: rapas@t-online.hu Internet:
