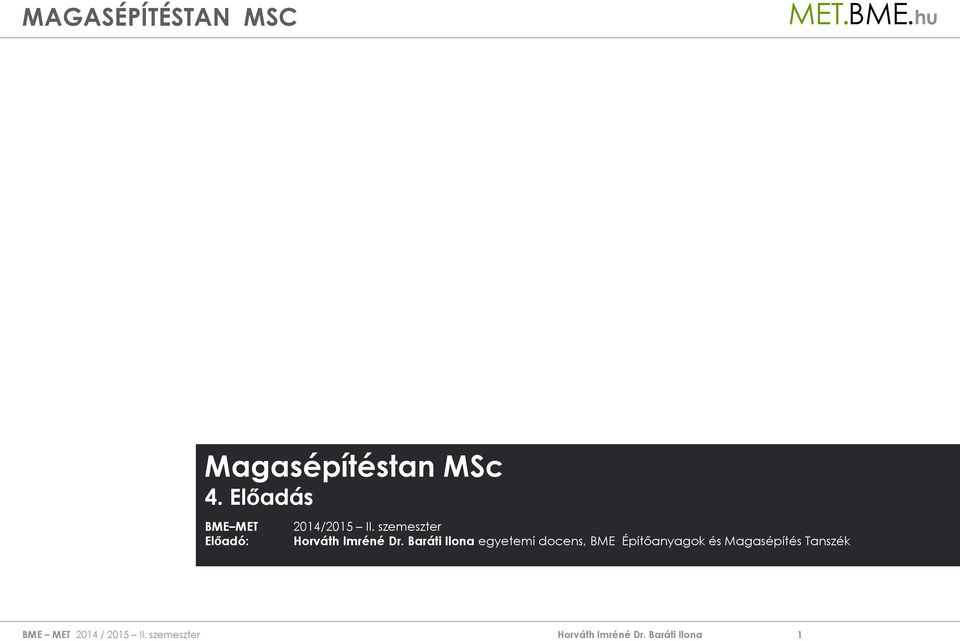

1 MAGASÉPÍTÉSTAN MSC Magasépítéstan MSc 4. Előadás BME MET Előadó: 2014/2015 II. szemeszter egyetemi docens, BME Építőanyagok és Magasépítés Tanszék 1

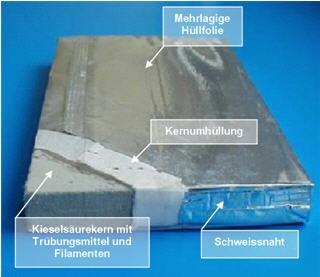

2 Vakuum hőszigetelés : λ=0,008 és 0,005 W/mK (EPS tábla λ 0,04 W/mK) Magasépítéstan MSc 4. Előadás A szárazépítés legújabb anyagai Mi látható a képen? 2

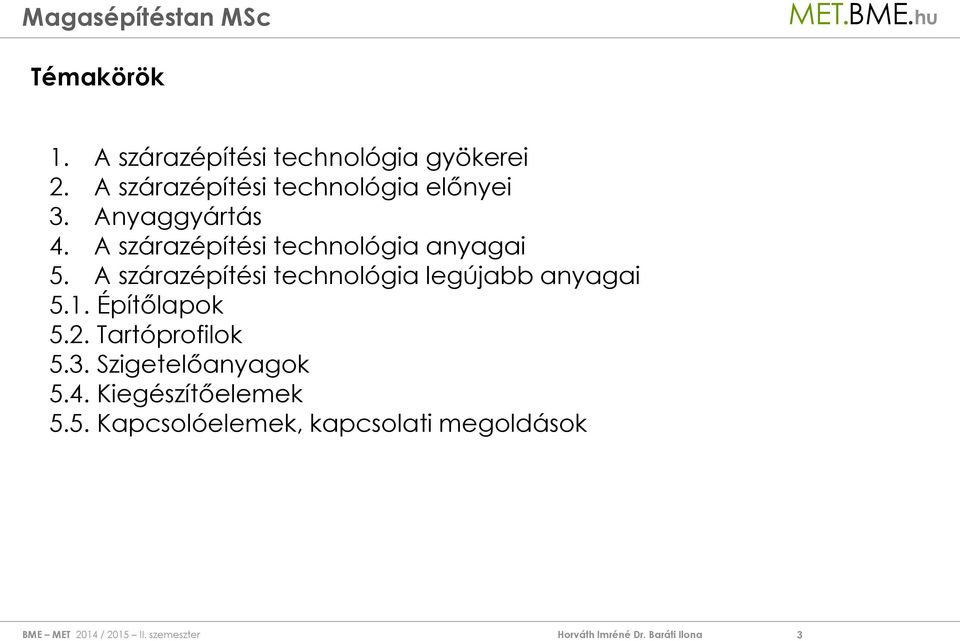

3 Témakörök 1. A szárazépítési technológia gyökerei 2. A szárazépítési technológia előnyei 3. Anyaggyártás 4. A szárazépítési technológia anyagai 5. A szárazépítési technológia legújabb anyagai 5.1. Építőlapok 5.2. Tartóprofilok 5.3. Szigetelőanyagok 5.4. Kiegészítőelemek 5.5. Kapcsolóelemek, kapcsolati megoldások 3

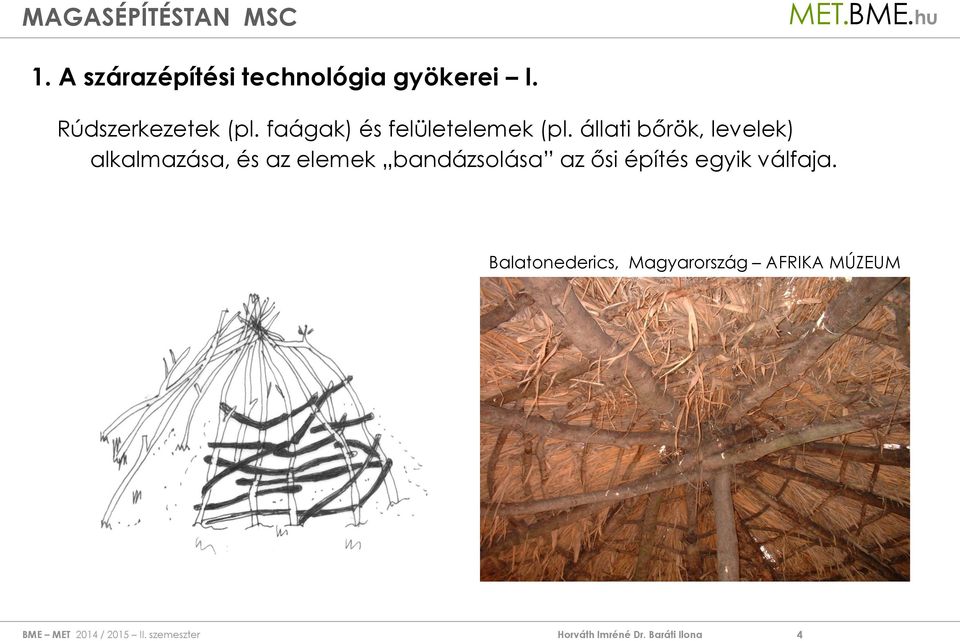

4 MAGASÉPÍTÉSTAN MSC 1. A szárazépítési technológia gyökerei I. Rúdszerkezetek (pl. faágak) és felületelemek (pl. állati bőrök, levelek) alkalmazása, és az elemek bandázsolása az ősi építés egyik válfaja. Balatonederics, Magyarország AFRIKA MÚZEUM 4

5 MAGASÉPÍTÉSTAN MSC 1. A szárazépítési technológia gyökerei II. Rúdszerkezetek (pl. faágak) és felületelemek (pl. állati bőrök, levelek) alkalmazása, és az elemek bandázsolása az ősi építés egyik válfaja. Kastoria, Görögország 5

6 MAGASÉPÍTÉSTAN MSC 1. A szárazépítési technológia gyökerei III. A SZÁRAZÉPÍTÉS SZERKEZETI HASONLÓSÁGA RÓMAI KORI SZERKEZETEKKEL Korszerű kettőspadló felülről és alulnézetben Kettőspadló - padlófűtés biztosítására az Aquincumi polgárváros közfürdőjében - ca. II- III. évszázadban 6

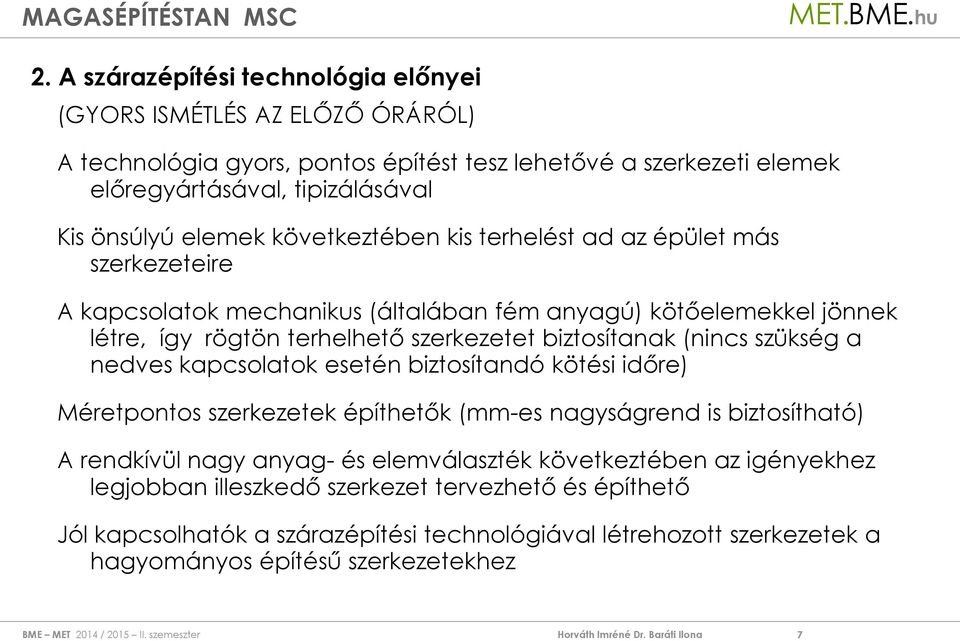

7 MAGASÉPÍTÉSTAN MSC 2. A szárazépítési technológia előnyei (GYORS ISMÉTLÉS AZ ELŐZŐ ÓRÁRÓL) A technológia gyors, pontos építést tesz lehetővé a szerkezeti elemek előregyártásával, tipizálásával Kis önsúlyú elemek következtében kis terhelést ad az épület más szerkezeteire A kapcsolatok mechanikus (általában fém anyagú) kötőelemekkel jönnek létre, így rögtön terhelhető szerkezetet biztosítanak (nincs szükség a nedves kapcsolatok esetén biztosítandó kötési időre) Méretpontos szerkezetek építhetők (mm-es nagyságrend is biztosítható) A rendkívül nagy anyag- és elemválaszték következtében az igényekhez legjobban illeszkedő szerkezet tervezhető és építhető Jól kapcsolhatók a szárazépítési technológiával létrehozott szerkezetek a hagyományos építésű szerkezetekhez 7

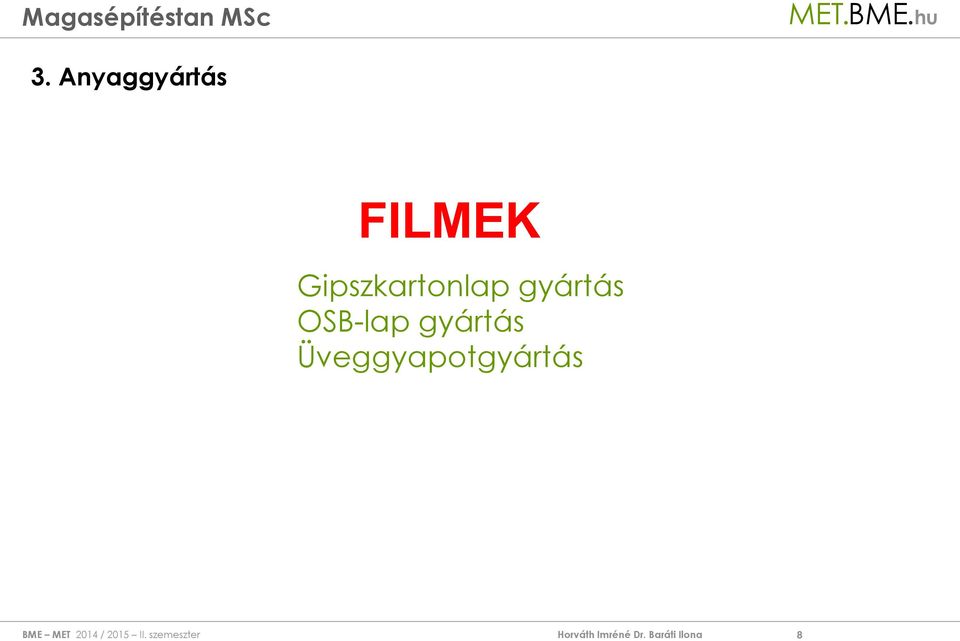

8 3. Anyaggyártás FILMEK Gipszkartonlap gyártás OSB-lap gyártás Üveggyapotgyártás 8

9 MAGASÉPÍTÉSTAN MSC 4. A szárazépítési technológia anyagai Szárazépítő lapok: gipszkartonlapok, gipszrost lapok, gipszfátyollapok, rostszilikát lapok, rétegelt furnér építőlapok, préselt faforgács lapok, farostlapok Tartószerkezetek és tartozékaik: falécek, acéllemez profilok, kereszttartók és hordozó oszlopok, ajtó- és ablaktok-keretezések, revíziós ajtók, szaniter állványok Szigetelőanyagok: szálas szigetelőanyagok, expandált polisztirol-keményhab, extrudált polisztirol keményhab, kókuszrost szigetelőanyagok, perlites szárazkitöltés, cellulóz-kitöltés Hézagkitöltő és felületkezelő anyagok: gipszek, szilikonok, alapozók, impregnáló szerek Kiegészítő anyagok: rögzítőelemek, élvédők, tömítő szalagok Bevonatok, festékek 9

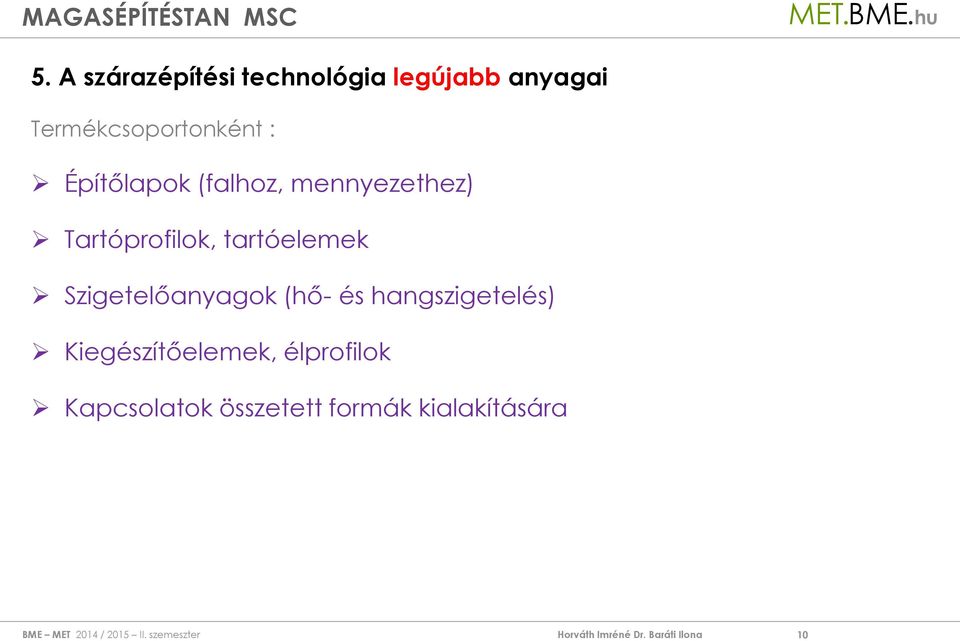

10 MAGASÉPÍTÉSTAN MSC 5. A szárazépítési technológia legújabb anyagai Termékcsoportonként : Építőlapok (falhoz, mennyezethez) Tartóprofilok, tartóelemek Szigetelőanyagok (hő- és hangszigetelés) Kiegészítőelemek, élprofilok Kapcsolatok összetett formák kialakítására 10

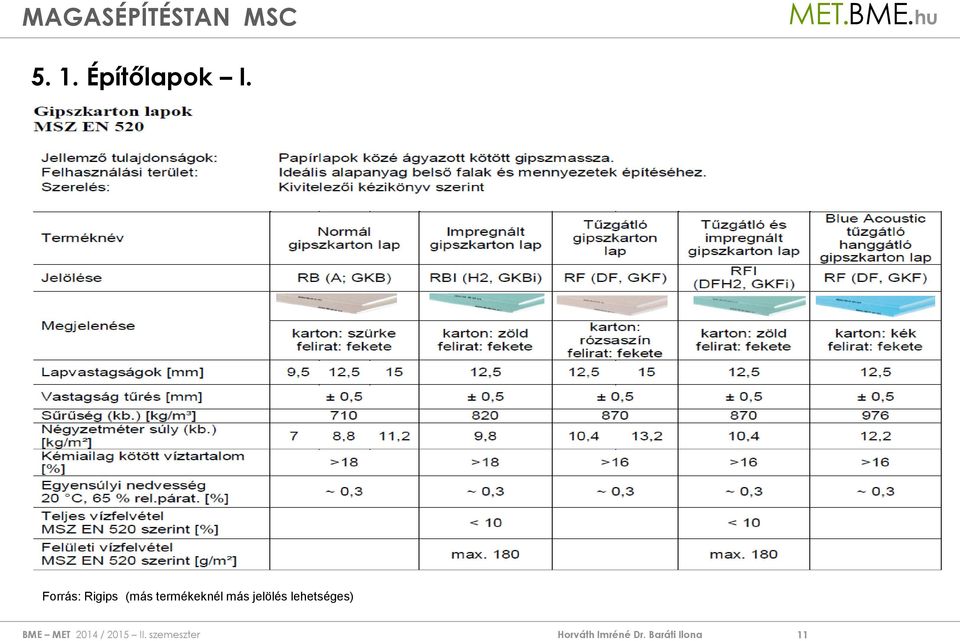

11 MAGASÉPÍTÉSTAN MSC Építőlapok I. Forrás: Rigips (más termékeknél más jelölés lehetséges) 11

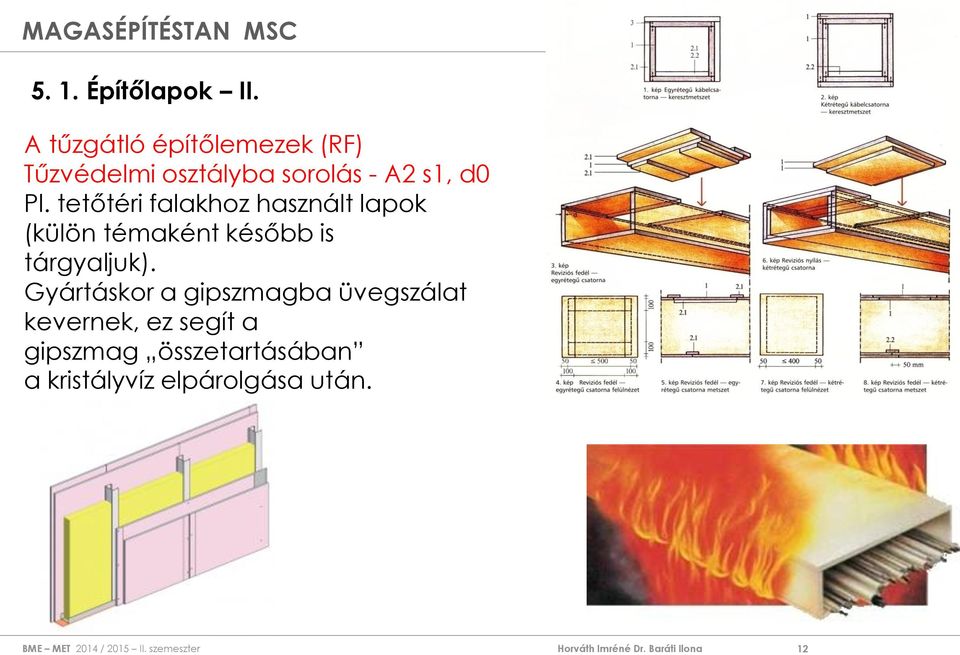

12 MAGASÉPÍTÉSTAN MSC Építőlapok II. A tűzgátló építőlemezek (RF) Tűzvédelmi osztályba sorolás - A2 s1, d0 Pl. tetőtéri falakhoz használt lapok (külön témaként később is tárgyaljuk). Gyártáskor a gipszmagba üvegszálat kevernek, ez segít a gipszmag összetartásában a kristályvíz elpárolgása után. 12

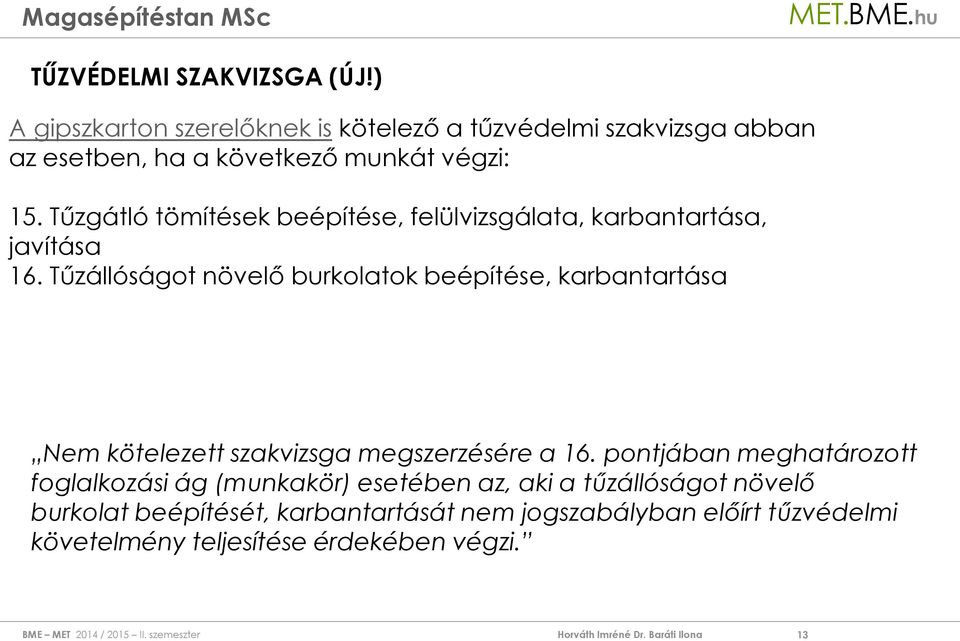

13 TŰZVÉDELMI SZAKVIZSGA (ÚJ!) A gipszkarton szerelőknek is kötelező a tűzvédelmi szakvizsga abban az esetben, ha a következő munkát végzi: 15. Tűzgátló tömítések beépítése, felülvizsgálata, karbantartása, javítása 16. Tűzállóságot növelő burkolatok beépítése, karbantartása Nem kötelezett szakvizsga megszerzésére a 16. pontjában meghatározott foglalkozási ág (munkakör) esetében az, aki a tűzállóságot növelő burkolat beépítését, karbantartását nem jogszabályban előírt tűzvédelmi követelmény teljesítése érdekében végzi. 13

14 MAGASÉPÍTÉSTAN MSC Építőlapok III. Impregnált építőlemez vizes helyiségek, és más időszakosan magas páratartalmú (pl. edzőterem) helyiségek építésekor szükséges. Gyártáskor a borítást és a gipszmagot is impregnálják (víztaszító anyaggal átitatják, ill. bevonják, pl. parafin alapanyagúval). A lapokat zöldes színükről ismerhetjük fel. Vízfelvétel: Ca. 6-9 térf % (<10%) (az átlagos térf%) 14

15 MAGASÉPÍTÉSTAN MSC Építőlapok IV. Lakóépület vizesblokkja (zuhany+wc) 15

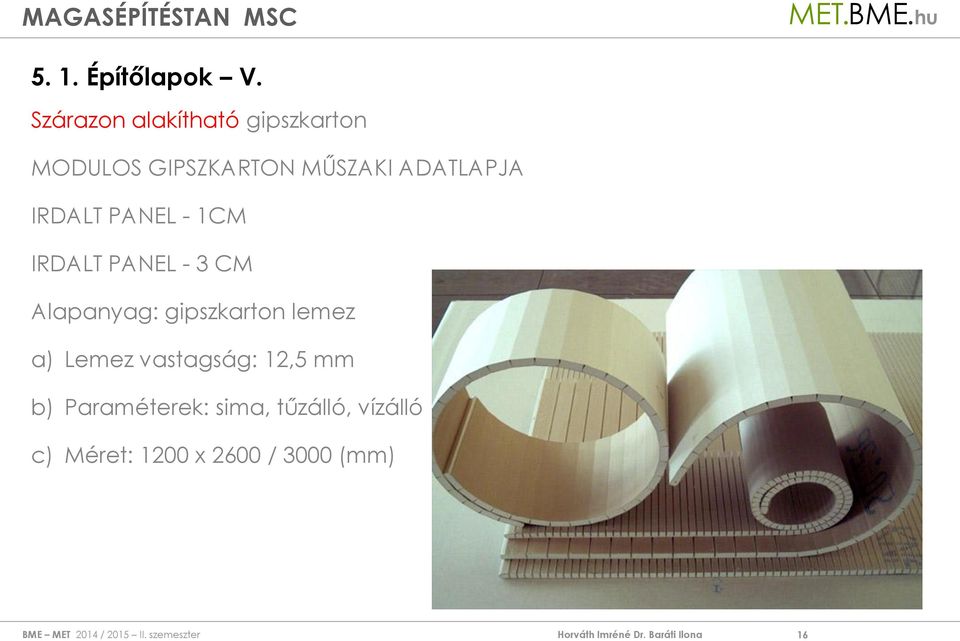

16 MAGASÉPÍTÉSTAN MSC Építőlapok V. Szárazon alakítható gipszkarton MODULOS GIPSZKARTON MŰSZAKI ADATLAPJA IRDALT PANEL - 1CM IRDALT PANEL - 3 CM Alapanyag: gipszkarton lemez a) Lemez vastagság: 12,5 mm b) Paraméterek: sima, tűzálló, vízálló c) Méret: 1200 x 2600 / 3000 (mm) 16

17 MAGASÉPÍTÉSTAN MSC 17

18 5. 1. Építőlapok VI. Nyers vasbetonoszlop, amely szárazon hajlítható gipszkarton burkolat kap. (a termékekről készült fotók forrása: VOBOS termékkatalógus) 18

19 5. 1. Építőlapok VII. WEDI építőlemez: Styrofoam extrudált polisztirolhab tábla, melynek mindkét oldalát speciális műgyanta bázisú habarcsba ágyazott üvegszövettel erősítik. (a képek forrása: 19

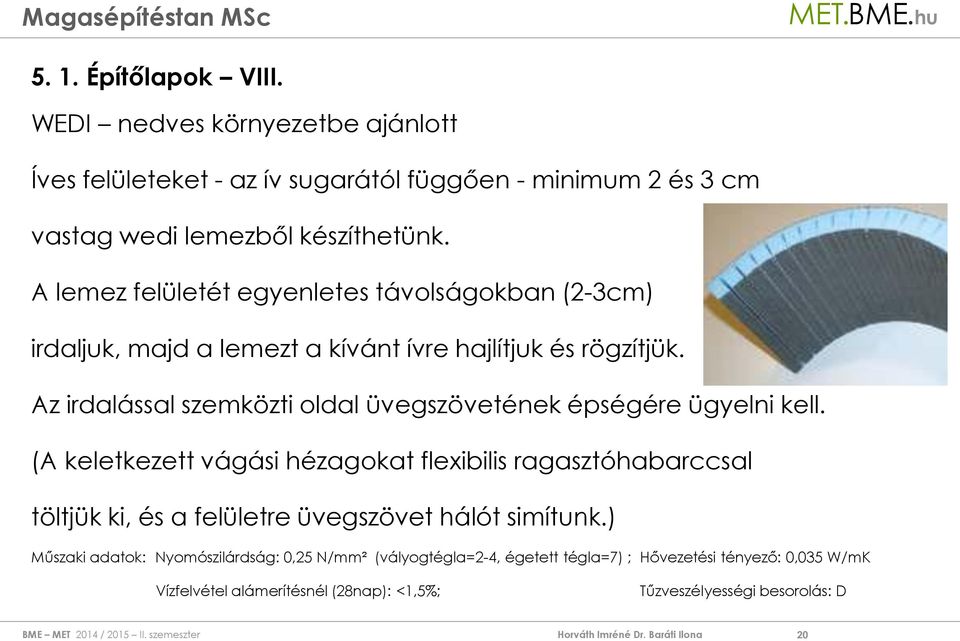

20 5. 1. Építőlapok VIII. WEDI nedves környezetbe ajánlott Íves felületeket - az ív sugarától függően - minimum 2 és 3 cm vastag wedi lemezből készíthetünk. A lemez felületét egyenletes távolságokban (2-3cm) irdaljuk, majd a lemezt a kívánt ívre hajlítjuk és rögzítjük. Az irdalással szemközti oldal üvegszövetének épségére ügyelni kell. (A keletkezett vágási hézagokat flexibilis ragasztóhabarccsal töltjük ki, és a felületre üvegszövet hálót simítunk.) Műszaki adatok: Nyomószilárdság: 0,25 N/mm² (vályogtégla=2-4, égetett tégla=7) ; Hővezetési tényező: 0,035 W/mK Vízfelvétel alámerítésnél (28nap): <1,5%; Tűzveszélyességi besorolás: D 20

21 5. 1. Építőlapok IX. Hangelnyelés és légtisztítás együtt ( Egyet fizet kettőt kap ) K761 Cleaneo Akustik álmennyezeti lapok: a 12,5, illetve 15 mm vastag perforált lapok az eddigi lapokkal hasonló módon szerelhetők, méretrendjük a szokásos, csupán anyaguk más, mivel a gipsz mellett száraz zeolitot tartalmaznak. (a képek forrása: Knauf katalógus) 21

22 5. 1. Építőlapok X. Falra, álmenynyezetre, tetőtérbe egyaránt 22

23 5. 1. Építőlapok XI. A THERMATEX Aquatec speciális összetételű, ezért páraálló. Ez azt jelenti, hogy folyamatosan fennálló magas páratartalom, illetve 0 és 40 C közötti hőmérsékleten is biztosítva van az állandó formatartás. Az alapos tisztítás érdekében a THERMATEX Aquatec mosható. Az álmennyezeti lap kitűnő hangelnyelő tulajdonságú. Az AMF HYGENA álmennyezet felülete a baktériumok és a gombák megtelepedésének ellenáll. A lapok baktériumölő és gombataszító felületbevonatának köszönhetően meggátolja a mikroorganizmusok gyarapodását. Emiatt használatát klinikákon és kórházakban, élelmiszerpiacokon és húsüzemekben, laborokban és gyógyszeripari létesítményeknél ajánljuk. forrás: 23

24 5. 2. Tartóprofilok I. Erősített (2 mm) falvastagságú horganyzott acél profil Méretek: 2 mm vastagság, 50, 75, 100 mm szélesség és 3000, 3500, 4000, 4500, 5000, 5500, 6000 mm hosszúság Felhasználási terület: nyílászáró szerkezetek fogadására, a faltest tehermentesítésére, az alsó képeken látható 0,5 mm falvastagságú profilok helyett. (a kép forrása: Knauf katalógus) 24

25 5. 2. Tartóprofilok II. Perforált gerincű profilok hőtechnikai tulajdonságok javítása érdekében kifejlesztett szelvények (BŐVEBBEN A KÖNNYŰSZERKEZETES ÉPÍTÉSI MÓDNÁL) Pl. LINDAB profilok (a kép forrása: Knauf katalógus) 25

26 5. 3. Szigetelő anyagok I. Hangszigetelő anyaggal egybeépített burkolólapok Pl. Az álmennyezethez használható perforált gipszkartonlapok hátoldala akusztikus filccel kasírozott, látható hézagok nélkül CD profilokra csavarozható. Az akusztikus gipszkarton lapok az MSZ EN szabvány értelmében, az A2-s1,d0 éghetőségi osztályba tartoznak. 26

27 FILM 27

28 Salak- vagy ásványgyapotból, perlitből, cellulózból és kötőanyagból nedvesen préselt álmennyezeti lap. A felületkialakítások lehetővé teszik a különböző belsőépítészeti igényeknek megfelelő változatos álmennyezeti kialakítást, a kiegészítő elemek pedig kielégítik a különböző funkcionális igényeket. A M S T R O N G

29 5. 3. Szigetelő anyagok III. Hő-, és hangszigetelés: Környezetbarát, akril-, formaldehid-, és fenolmentes ásványgyapot λ = 0,032-0,039 W/mK az ECOSE Technology előnyei: kisebb a porképződés szagtalan könnyen vágható (a képek forrása: Knauf katalógus) 29

30 5. 3. Szigetelő anyagok IV. ECOSE Technology, a bio-alapú kötőanyag 5 évig tartó kutatófejlesztő munka eredményeként született. Nem tartalmaz mesterséges színezőanyagokat vagy hozzáadott formaldehidet. Üveggyapot ásványgyapot? Napjainkban az ásványgyapotok előállítása nagyszámú alapanyag fajtából történik. Ezek lehetnek vegyi és ásványi anyagok, illetve kőzetek és salak megolvasztásából eredőek. Az alapanyag összetétel a gyártási eljárástól is függ. Korábban ezen alapanyag fajták után az ásványgyapotokat üveg-, kőzetés salakgyapotnak nevezték. Ma az elnevezés nem egyszerű, alapanyag keverékekről van szó, amely keverékeke pontos összetétel gyártási titok. Javasolható az ásványgyapot elnevezés. (A gyakorlatban azonban ma is használjuk a kőzetgyapot, bazaltgyapot, salakgyapot, vagy üveggyapot elnevezéseket.) (a képek forrása: Knauf katalógus) 30

31 5. 4. Kiegészítőelemek I. Íves profilok az íves szerkezetek pozitív sarkainak védelmére alkalmazhatók. Segítségével boltívek szabályos élkialakítása válik lehetővé. Hézagoló gipszbe illetve glettelő gipszbe kell ágyazni az elemet, hasonlóan az egyenes profilokhoz. THERMOMASTER PVC-FLEX 31

32 5. 4. Kiegészítőelemek II. Pl. a fal tetején, illetve összemetsződő íves felületeknél (mennyezetborításoknál használható a hajlítható profil.) 32

33 5. 4. Kiegészítő elemek III. Fémbetét: A sarkok kialakításának új módja a belső elhelyezésű fémbetéttel. Ezzel a megoldással a borítófelület folytonosságát megőrizzük és a további felületképzésnek élmentes, íves alapfelületet biztosítunk. 33

34 5. 5. Kapcsolóelemek, kapcsolati megoldások -I. A v marás bizonyos takarási feladatoknál, burkolatoknál a lapok derékszögű csatlakozását fémprofilok alkalmazása nélkül is lehetővé teszi. A csavarok használata is feleslegesség válik, a mart oldalak ragasztással rögzítettek. (a kép forrása: 34

35 5. 5. Kapcsolóelemek, kapcsolati megoldások -II. FILMEK 35

36 KÖSZÖNÖM A FIGYELMET! VÉGE AZ ELŐADÁSNAK

37 Források, szakirodalom Gábor László: Épületszerkezettan I.-III. Széll Mária: Magasépítéstan alapjai, Magasépítéstan I.- II. előadások Megnevezett termékkatalógusok, ismertetők és honlapok 37
