1 MIKROSAT DIGITAL R MIKROSAT DIGITAL 5R, 7R, 12R Használati utastás Kezelési utasítás Mire figyelj oda a használat során Olvasd el!! Ne fogd meg szabad kézzel a villanócsövet és a beállítóizzót! Munka előtt, ha van időd, hagyd bemelegedni a vakut. Bekapcsolás után minimum teljesítményen villantsd el párszor, majd fokozatosan növeld a teljesítményt. Ezzel meg tudod hosszabbítani a kondenzátorok életét! Használat után ne tedd fel a vakura egyből a védőkupakot, hagyd kihűlni! Összetört villanócsövet és beállítóizzót, még kikapcsolt állapotban se érintsd meg, nagy feszültség lehet a vaku kondenzátoraiban! Ne szedd szét a vakut! Ne piszkálj be semmivel se a szellőzőnyíláson! Ellenőrizd használat előtt a hálózati feszültséget, nehogy leégjen, tönkremenjen a vaku! Ne használd a berendezést magas páratartalom mellett, esőben, illetve nagyon poros helyen! Csak megadott értékű biztosítékkal használd! Ne nyúlj hozzá vizes kézzel! Ha készüléked már nem használod, ne dobd a haztartási hulladékok közé, gondoskodj a természetbarát hulladékkezelésről!! 1. oldal

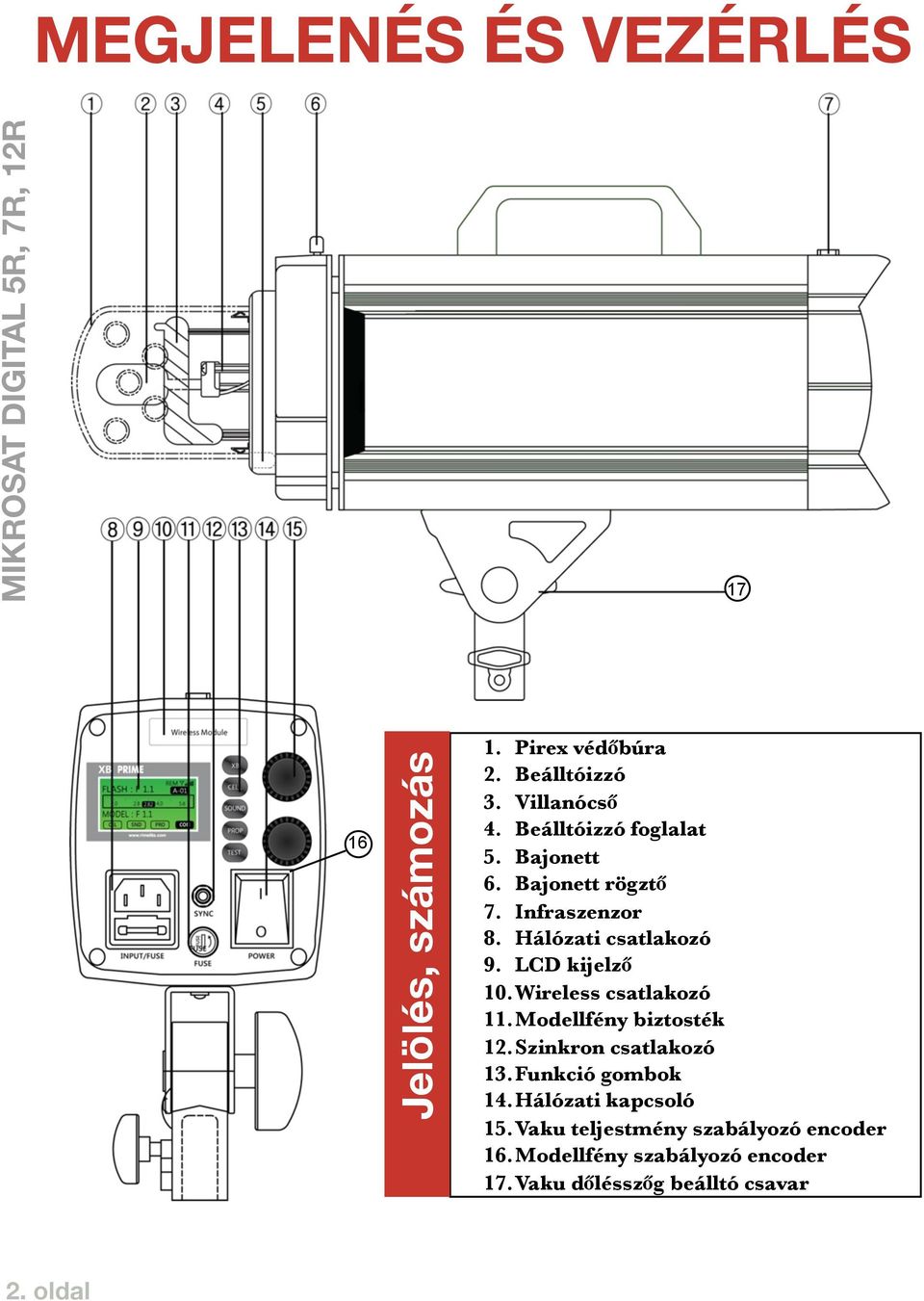

2 MEGJELENÉS ÉS VEZÉRLÉS MIKROSAT DIGITAL 5R, 7R, 12R Jelölés, számozás 1. Pirex védőbúra 2. Beálltóizzó 3. Villanócső 4. Beálltóizzó foglalat 5. Bajonett 6. Bajonett rögztő 7. Infraszenzor 8. Hálózati csatlakozó 9. LCD kijelző 10.Wireless csatlakozó 11.Modellfény biztosték 12.Szinkron csatlakozó 13.Funkció gombok 14.Hálózati kapcsoló 15.Vaku teljestmény szabályozó encoder 16.Modellfény szabályozó encoder 17.Vaku dőlésszőg beálltó csavar 2. oldal

3 HASZNÁLATI UTASÍTÁS MIKROSAT DIGITAL 5R, 7R, 12R AZ ALAPOK Először is kapcsold be a készüléked a hálozati kapcsolóval. Ezek után a következő kép fog megjelenni a kijelzőn: 1. Vaku teljesítmény szabályozó encoder 2. Modellfény teljesítmény szabályozó encoder A vaku teljesítményének és modellfényének szabályozása: Hogyan tudod a vaku teljesítményét szabályozni (1. ábra) A teljesítmény növelése/csökkentése Fordítsd el a vaku teljesítmény szabályzót jobbra: a teljesítmény növekedni fog Fordítsd el a vaku teljesítmény szabályzót balra: a teljesítmény csökkenni fog A teljesítmény maximumra állítása Nyomd meg egyszer a vaku teljesítmény szabályozó encodert A teljesítmény minimumra állítása Nyomd meg kétszer a vaku teljesítmény szabályozó encodert Visszatérés a legutolján használt beállításhoz Nyomd meg háromszor a vaku teljesítmény szabályozó encodert 3. oldal

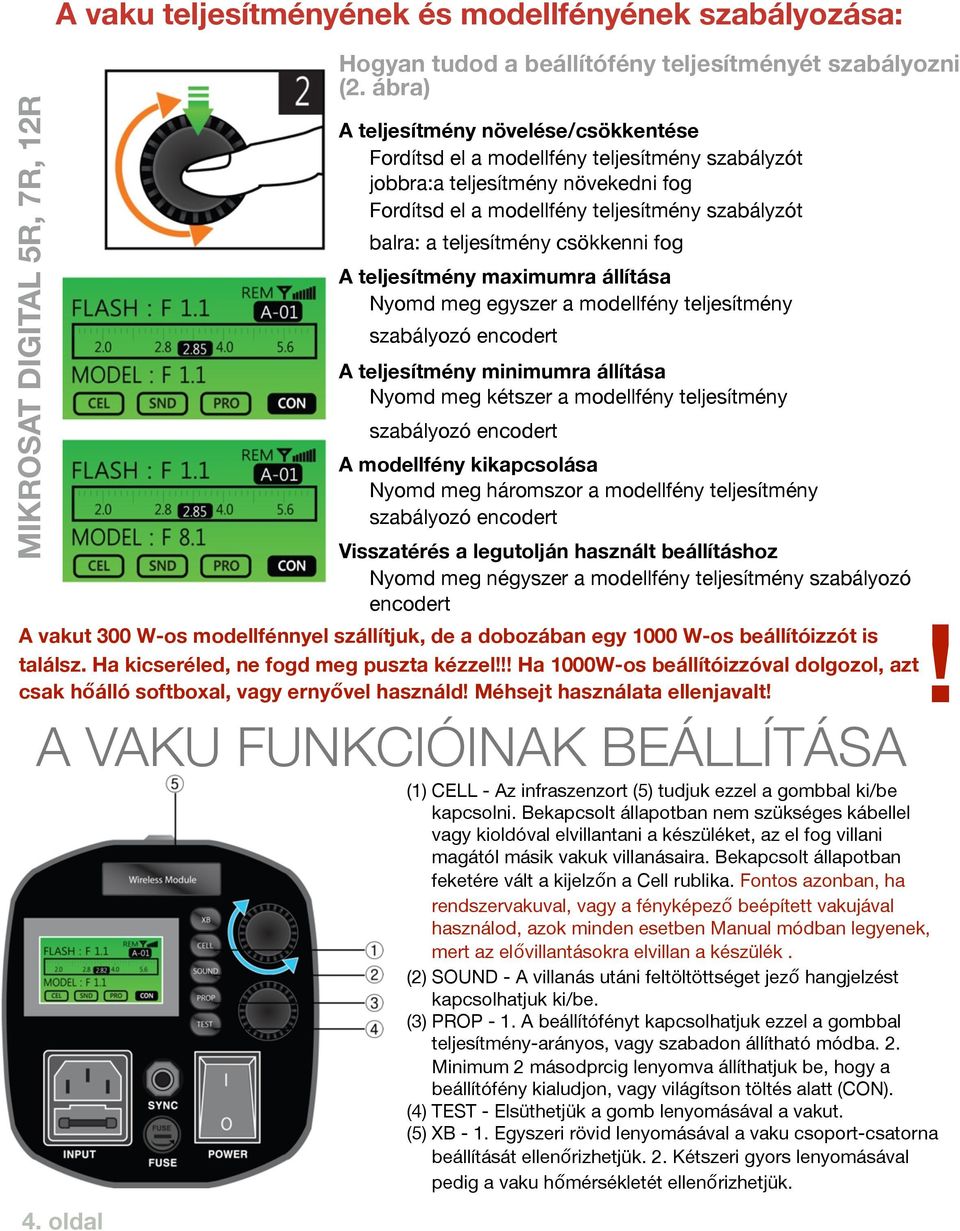

4 MIKROSAT DIGITAL 5R, 7R, 12R A vaku teljesítményének és modellfényének szabályozása: 4. oldal Hogyan tudod a beállítófény teljesítményét szabályozni (2. ábra) A teljesítmény növelése/csökkentése Fordítsd el a modellfény teljesítmény szabályzót jobbra:a teljesítmény növekedni fog Fordítsd el a modellfény teljesítmény szabályzót balra: a teljesítmény csökkenni fog A teljesítmény maximumra állítása Nyomd meg egyszer a modellfény teljesítmény szabályozó encodert A teljesítmény minimumra állítása Nyomd meg kétszer a modellfény teljesítmény szabályozó encodert A modellfény kikapcsolása Nyomd meg háromszor a modellfény teljesítmény szabályozó encodert Visszatérés a legutolján használt beállításhoz Nyomd meg négyszer a modellfény teljesítmény szabályozó encodert A vakut 300 W-os modellfénnyel szállítjuk, de a dobozában egy 1000 W-os beállítóizzót is! találsz. Ha kicseréled, ne fogd meg puszta kézzel!!! Ha 1000W-os beállítóizzóval dolgozol, azt csak hőálló softboxal, vagy ernyővel használd! Méhsejt használata ellenjavalt! A VAKU FUNKCIÓINAK BEÁLLÍTÁSA (1) CELL - Az infraszenzort (5) tudjuk ezzel a gombbal ki/be kapcsolni. Bekapcsolt állapotban nem szükséges kábellel vagy kioldóval elvillantani a készüléket, az el fog villani magától másik vakuk villanásaira. Bekapcsolt állapotban feketére vált a kijelzőn a Cell rublika. Fontos azonban, ha rendszervakuval, vagy a fényképező beépített vakujával használod, azok minden esetben Manual módban legyenek, mert az elővillantásokra elvillan a készülék. (2) SOUND - A villanás utáni feltöltöttséget jező hangjelzést kapcsolhatjuk ki/be. (3) PROP - 1. A beállítófényt kapcsolhatjuk ezzel a gombbal teljesítmény-arányos, vagy szabadon állítható módba. 2. Minimum 2 másodprcig lenyomva állíthatjuk be, hogy a beállítófény kialudjon, vagy világítson töltés alatt (CON). (4) TEST - Elsüthetjük a gomb lenyomásával a vakut. (5) XB - 1. Egyszeri rövid lenyomásával a vaku csoport-csatorna beállítását ellenőrizhetjük. 2. Kétszeri gyors lenyomásával pedig a vaku hőmérsékletét ellenőrizhetjük.

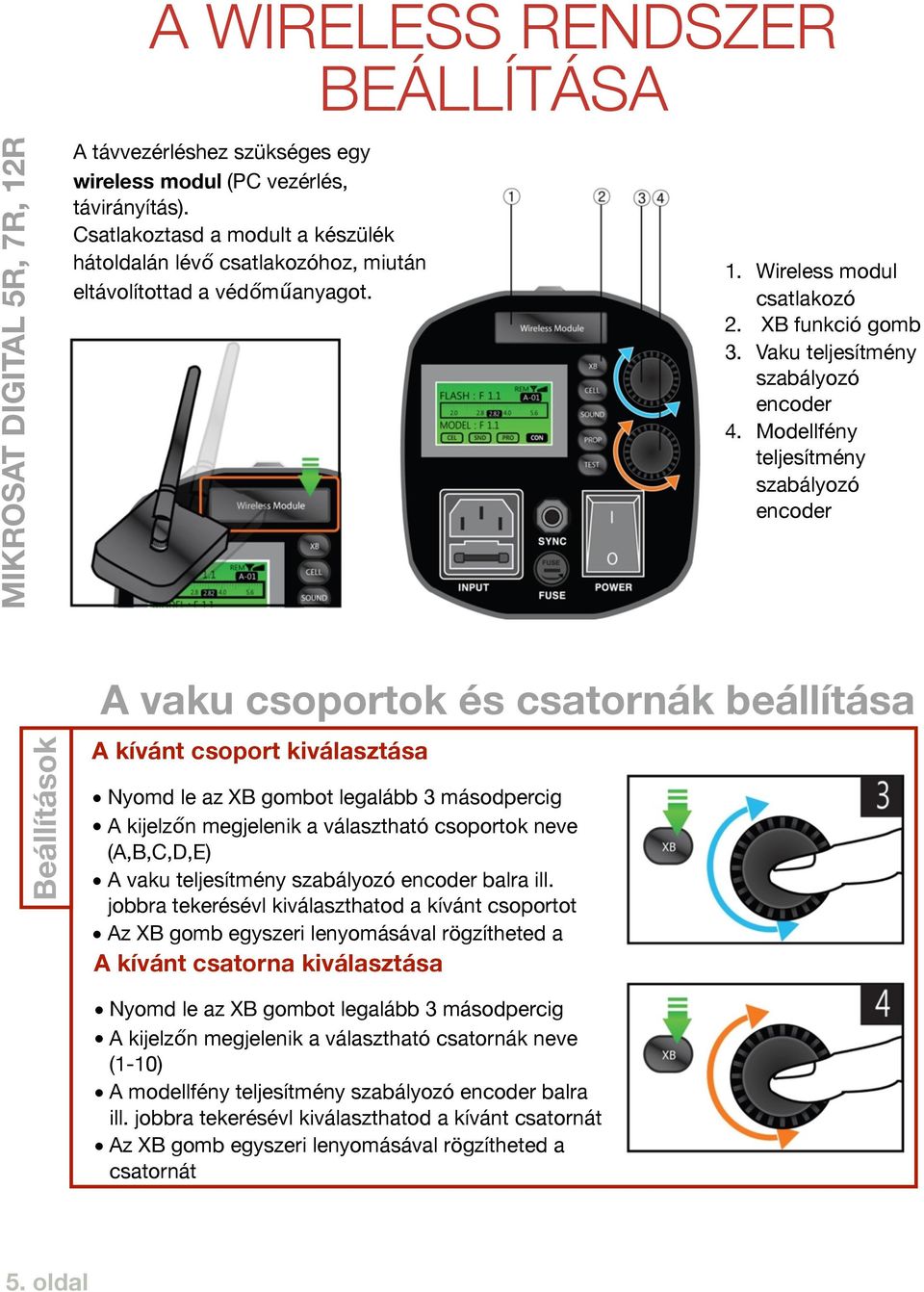

5 A WIRELESS RENDSZER BEÁLLÍTÁSA MIKROSAT DIGITAL 5R, 7R, 12R A távvezérléshez szükséges egy wireless modul (PC vezérlés, távirányítás). Csatlakoztasd a modult a készülék hátoldalán lévő csatlakozóhoz, miután eltávolítottad a védőműanyagot. 1. Wireless modul csatlakozó 2. XB funkció gomb 3. Vaku teljesítmény szabályozó encoder 4. Modellfény teljesítmény szabályozó encoder Beállítások A vaku csoportok és csatornák beállítása A kívánt csoport kiválasztása Nyomd le az XB gombot legalább 3 másodpercig A kijelzőn megjelenik a választható csoportok neve (A,B,C,D,E) A vaku teljesítmény szabályozó encoder balra ill. jobbra tekerésévl kiválaszthatod a kívánt csoportot Az XB gomb egyszeri lenyomásával rögzítheted a A kívánt csatorna kiválasztása Nyomd le az XB gombot legalább 3 másodpercig A kijelzőn megjelenik a választható csatornák neve (1-10) A modellfény teljesítmény szabályozó encoder balra ill. jobbra tekerésévl kiválaszthatod a kívánt csatornát Az XB gomb egyszeri lenyomásával rögzítheted a csatornát 5. oldal

6 A vaku csoportok és csatornák beállítása MIKROSAT DIGITAL 5R, 7R, 12R A szemléltetés érdekében példánkban három Digital R vakut vezérlünk, melyeket a B csoporthoz társítunk, majd az első vakut az 1-ees csarnához, a kettes vakut a 2-es csatornához a hármast pedig a 3-as csatornához. AZ ACS (REKESZ BEÁLLÍTÓ RENDSZER) HASZNÁLATA Az ACS rendszer használatával pontos expozíciós értéket kaphatsz fotózás közben fénymérő használata nélkül. Ehhez a munka előtt be kell állítanod a vakudon az ACS rendszert, ezek után, ha változtatod a vaku teljesítményét, az LCD kijelzőn jelezni fogja a megváltoztatott fényerőhöz tartozó pontos rekesz-értéket. Az ACS rendszer használata Az adott vaku-teljesítményhez tartozó expozíciós értéket az LCD kijelzőn találod, a középső skálához tartozó számsoron, tized-blende pontossággal 6. oldal

7 Az ACS rendszer beállítása MIKROSAT DIGITAL 5R, 7R, 12R Az ACS rendszer beállítása Tartsd nyomva az XB gombot legalább 3 másodprcig (Ekkor a folyamatábra első képe fog megjelenni) Itt a már leírt csatornaválasztást teheted meg. Nyomd meg még egyszer röviden az XB gombot. Ekkor hármat villanni fog a vaku, ez a három villanás alatt kell a fénymérővel a mérést elvégezni. A kapott expozíciós értéket a vaku teljesítmény szabályzó encoder balra ill. jobbra tekerésével állítsuk be a készüléken. Az XB gomb egyszeri megnyomásával juthatunk ezek után vissza a főmenübe. FONTOS!! Az ACS rendszer használata abban az esetben lesz teljesen pontos, ha a méréseket minimum értéken (FLASH: F 1.1) végezzük. Tehát az egész beállítási folyamat előtt vegyük vissza a készülék teljesítményét a vaku teljesítmény szabályozó encoder segítségével az előbb leírt értékre.! A rádiós kioldó 1. M gomb: ennek a gombnak a segítségével választhatod ki, melyik csoportba tartozó vakukat szeretnéd vezérelni T gomb: teszt gomb. Ennek a lenyomásával egyszer elsütheted a vakukat. 7. oldal

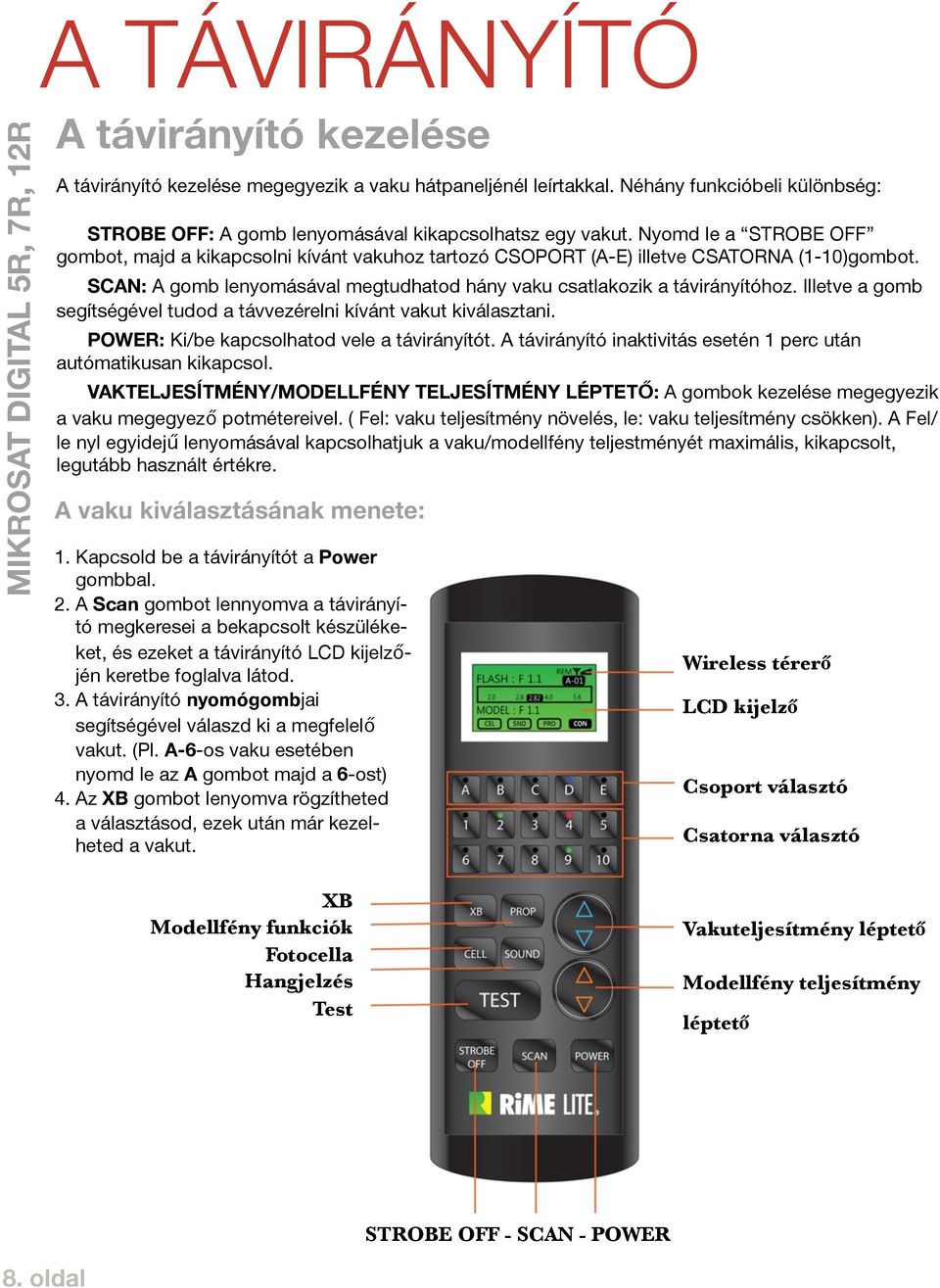

8 MIKROSAT DIGITAL 5R, 7R, 12R A TÁVIRÁNYÍTÓ A távirányító kezelése A távirányító kezelése megegyezik a vaku hátpaneljénél leírtakkal. Néhány funkcióbeli különbség: STROBE OFF: A gomb lenyomásával kikapcsolhatsz egy vakut. Nyomd le a STROBE OFF gombot, majd a kikapcsolni kívánt vakuhoz tartozó CSOPORT (A-E) illetve CSATORNA (1-10)gombot. SCAN: A gomb lenyomásával megtudhatod hány vaku csatlakozik a távirányítóhoz. Illetve a gomb segítségével tudod a távvezérelni kívánt vakut kiválasztani. POWER: Ki/be kapcsolhatod vele a távirányítót. A távirányító inaktivitás esetén 1 perc után autómatikusan kikapcsol. VAKTELJESĺTMÉNY/MODELLFÉNY TELJESĺTMÉNY LÉPTETŐ: A gombok kezelése megegyezik a vaku megegyező potmétereivel. ( Fel: vaku teljesítmény növelés, le: vaku teljesítmény csökken). A Fel/ le nyl egyidejű lenyomásával kapcsolhatjuk a vaku/modellfény teljestményét maximális, kikapcsolt, legutább használt értékre. A vaku kiválasztásának menete: 1. Kapcsold be a távirányítót a Power gombbal. 2. A Scan gombot lennyomva a távirányító megkeresei a bekapcsolt készülékeket, és ezeket a távirányító LCD kijelzőjén keretbe foglalva látod. 3. A távirányító nyomógombjai segítségével válaszd ki a megfelelő vakut. (Pl. A-6-os vaku esetében nyomd le az A gombot majd a 6-ost) 4. Az XB gombot lenyomva rögzítheted a választásod, ezek után már kezelheted a vakut. Wireless térerő LCD kijelző Csoport választó Csatorna választó XB Modellfény funkciók Fotocella Hangjelzés Test Vakuteljesítmény léptető Modellfény teljesítmény léptető STROBE OFF - SCAN - POWER 8. oldal

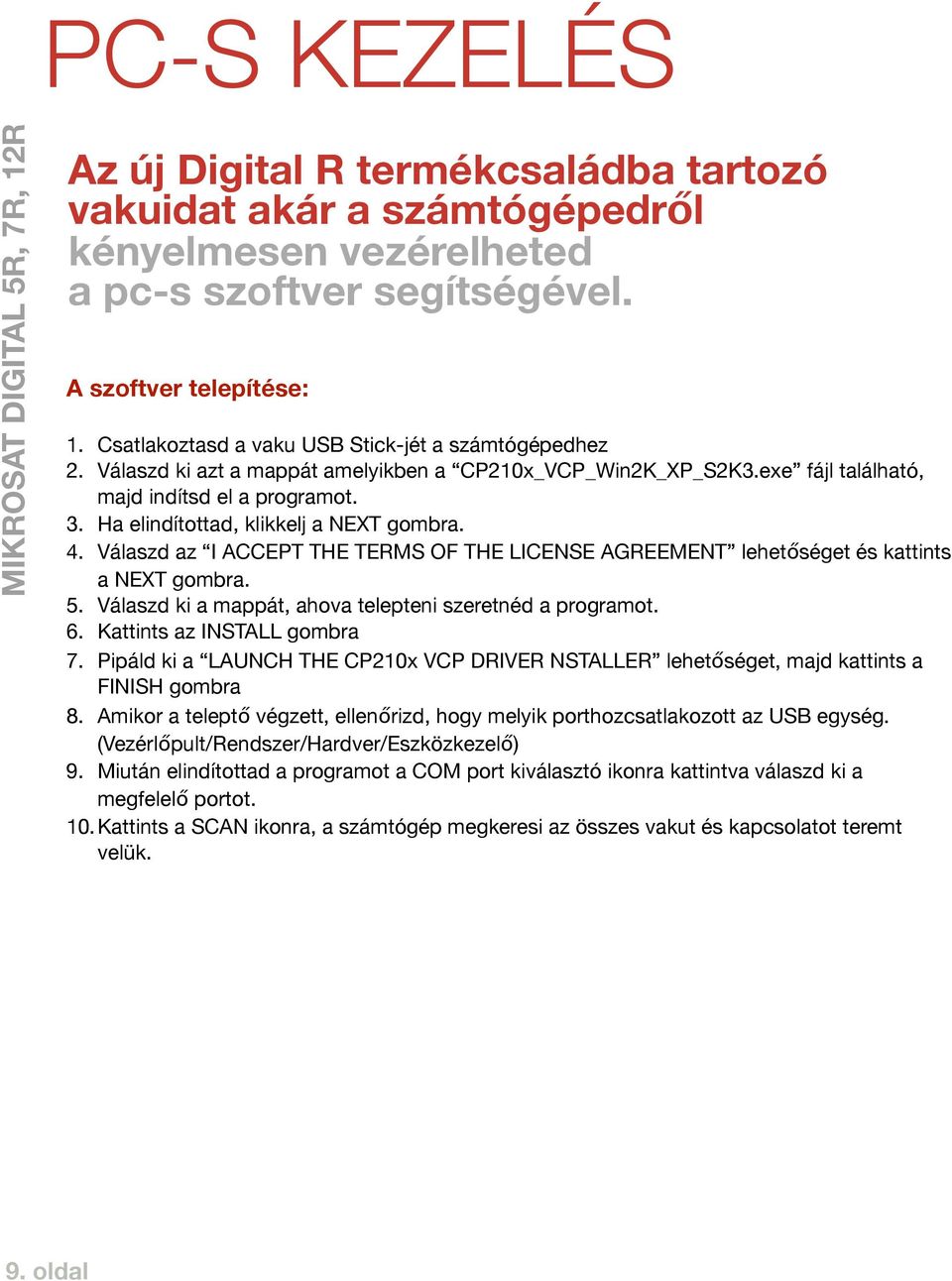

9 PC-S KEZELÉS MIKROSAT DIGITAL 5R, 7R, 12R Az új Digital R termékcsaládba tartozó vakuidat akár a számtógépedről kényelmesen vezérelheted a pc-s szoftver segítségével. A szoftver telepítése: 1. Csatlakoztasd a vaku USB Stick-jét a számtógépedhez 2. Válaszd ki azt a mappát amelyikben a CP210x_VCP_Win2K_XP_S2K3.exe fájl található, majd indítsd el a programot. 3. Ha elindítottad, klikkelj a NEXT gombra. 4. Válaszd az I ACCEPT THE TERMS OF THE LICENSE AGREEMENT lehetőséget és kattints a NEXT gombra. 5. Válaszd ki a mappát, ahova telepteni szeretnéd a programot. 6. Kattints az INSTALL gombra 7. Pipáld ki a LAUNCH THE CP210x VCP DRIVER NSTALLER lehetőséget, majd kattints a FINISH gombra 8. Amikor a teleptő végzett, ellenőrizd, hogy melyik porthozcsatlakozott az USB egység. (Vezérlőpult/Rendszer/Hardver/Eszközkezelő) 9. Miután elindítottad a programot a COM port kiválasztó ikonra kattintva válaszd ki a megfelelő portot. 10.Kattints a SCAN ikonra, a számtógép megkeresi az összes vakut és kapcsolatot teremt velük. 9. oldal

10 PC-S KEZELÉS MIKROSAT DIGITAL 5R, 7R, 12R A program kezelőfelülete A.Megnyitás B.Mentés C.Vakuk feltérképezése (SCAN) D.Vakuk nevének módosítása E.COM port választás F.Vaku teljesítmény szabályozás G.Modellfény teljesítmény szabályozás H.Memória lista I. Állapotjelző ablak J. Ki/Be kapcsoló ikon K.Infra szenzor kapcsoló L.Hangjelzés Ki/Be M.TEST gomb N.Modellfény tetszés szerinti szabályozás bekapcsolása O.Modellfény teljesítmény arányos mód P.Modellfény kikapcsolása Q.Modellfény töltés idejére bekapcsolva marad R.Modellfény töltés idejére kialszik S.Összes vaku kiválasztása 10. oldal

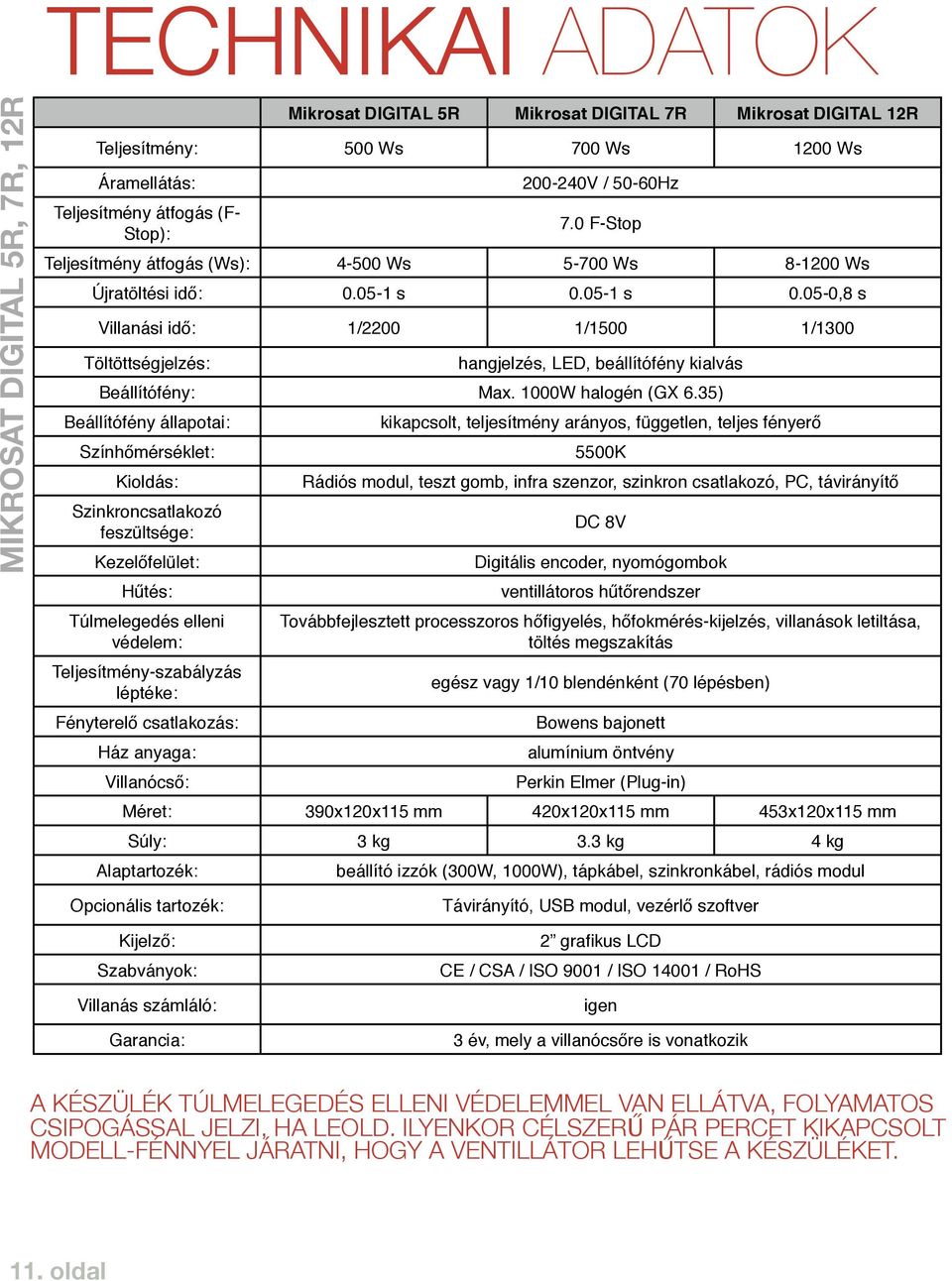

11 TECHNIKAI ADATOK MIKROSAT DIGITAL 5R, 7R, 12R Mikrosat DIGITAL 5R Mikrosat DIGITAL 7R Mikrosat DIGITAL 12R Teljesítmény: 500 Ws 700 Ws 1200 Ws Áramellátás: Teljesítmény átfogás (F- Stop): V / 50-60Hz 7.0 F-Stop Teljesítmény átfogás (Ws): Ws Ws Ws Újratöltési idő: s s ,8 s Villanási idő: 1/2200 1/1500 1/1300 Töltöttségjelzés: hangjelzés, LED, beállítófény kialvás Beállítófény: Max. 1000W halogén (GX 6.35) Beállítófény állapotai: Színhőmérséklet: Kioldás: Szinkroncsatlakozó feszültsége: Kezelőfelület: Hűtés: Túlmelegedés elleni védelem: Teljesítmény-szabályzás léptéke: Fényterelő csatlakozás: Ház anyaga: Villanócső: kikapcsolt, teljesítmény arányos, független, teljes fényerő 5500K Rádiós modul, teszt gomb, infra szenzor, szinkron csatlakozó, PC, távirányítő DC 8V Digitális encoder, nyomógombok ventillátoros hűtőrendszer Továbbfejlesztett processzoros hőfigyelés, hőfokmérés-kijelzés, villanások letiltása, töltés megszakítás egész vagy 1/10 blendénként (70 lépésben) Bowens bajonett alumínium öntvény Perkin Elmer (Plug-in) Méret: 390x120x115 mm 420x120x115 mm 453x120x115 mm Súly: 3 kg 3.3 kg 4 kg Alaptartozék: beállító izzók (300W, 1000W), tápkábel, szinkronkábel, rádiós modul Opcionális tartozék: Kijelző: Szabványok: Villanás számláló: Garancia: Távirányító, USB modul, vezérlő szoftver 2 grafikus LCD CE / CSA / ISO 9001 / ISO / RoHS igen 3 év, mely a villanócsőre is vonatkozik A KÉSZÜLÉK TÚLMELEGEDÉS ELLENI VÉDELEMMEL VAN ELLÁTVA, FOLYAMATOS CSIPOGÁSSAL JELZI, HA LEOLD. ILYENKOR CÉLSZERŰ PÁR PERCET KIKAPCSOLT MODELL-FÉNNYEL JÁRATNI, HOGY A VENTILLÁTOR LEHŰTSE A KÉSZÜLÉKET. 11. oldal

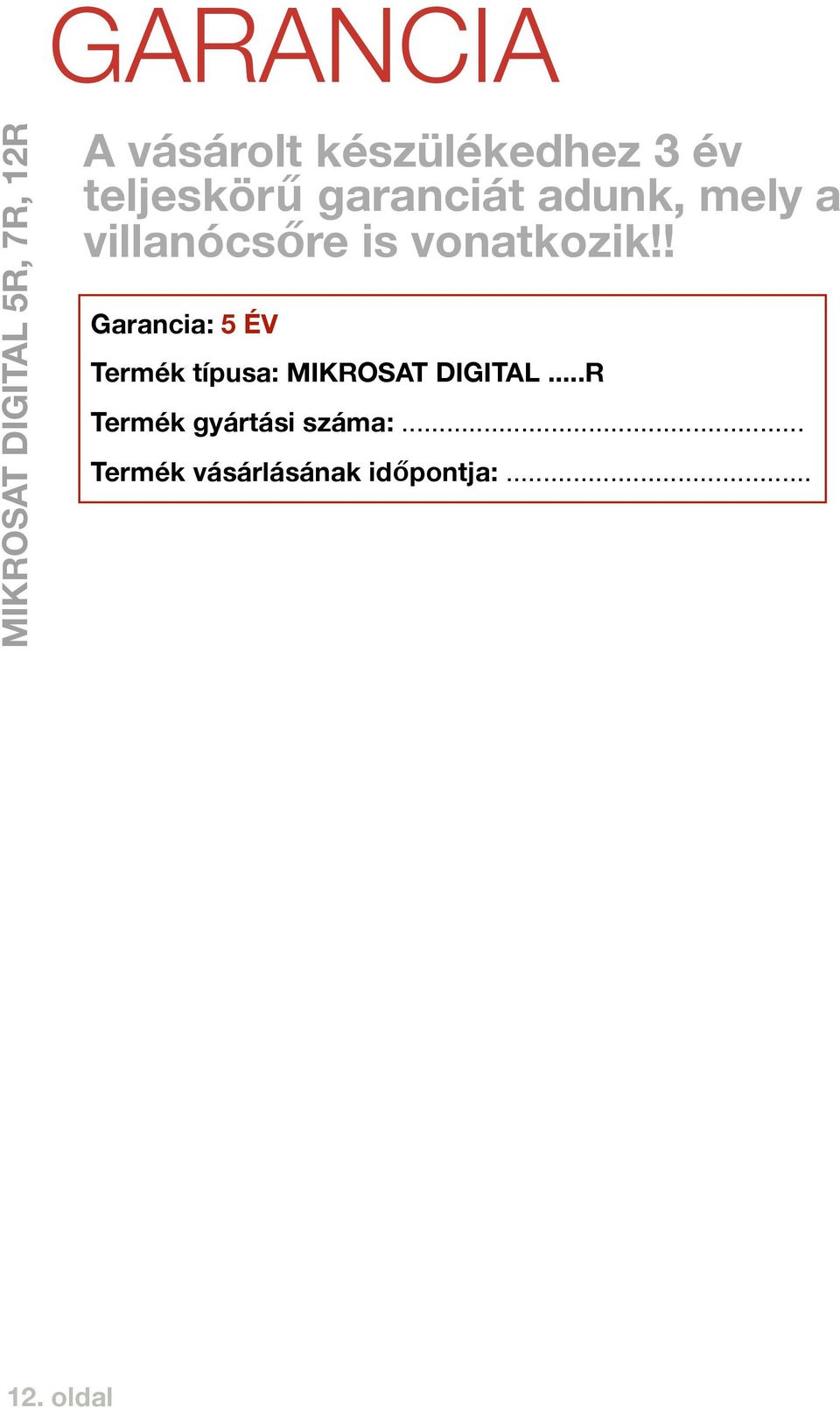

12 GARANCIA MIKROSAT DIGITAL 5R, 7R, 12R A vásárolt készülékedhez 3 év teljeskörű garanciát adunk, mely a villanócsőre is vonatkozik!! Garancia: 5 ÉV Termék típusa: MIKROSAT DIGITAL...R Termék gyártási száma:... Termék vásárlásának időpontja: oldal

13 MIKROSAT STÚDIÓTECHNIKA Termékajánló Softbox és oktobox Profi softbox széria Professzionális szoftboxaink álltalános jellemzői: Szabadalmaztatott termékek, egyedülállóak a világon! UV védelem A vakuk villanásakor UV-R és UV-A sugárzás is keletkezik. Ez a nm-es tartományba eső fény befolyásolhatja a képek színbeli minőségét. Ezekben a professzionális szoftboxokban olyan UV védelemmel bevont diffúzorok találhatók, melyek akár 98%-al csökkentik ezt a sugárzást. Színvédelem A diffúzorok az idő mulásával nem sárgulnak be. Vízálló A vizálló bevonat biztosítja mind a váz, mind a diffúzorok számára, hogy sem színbeli sem fizikai torzulás (nyúlás) nem következhet be. A szövet nem tartja meg a nedvességet, ezzel is hozzájárulva a hosszabb élethez és a minőségi képek készítéséhez. Hőálló Ezek a típusú boxok egy hőálló bevonattal is kezelve lettek. Így jobban ellenállnak a magasabb hőmérsékletnek. Az ilyen boxokhoz két belső diffuzor is tartozik (egyszerre csak egy használható), egy normál, és egy hőálló. Könnyű összeállítás, egyszerű használat Ezen boxok lényegesen könnyebb megoldást biztosítanak az összeszereléshez mint a hagyományos szoftboxok. Erőfeszítés nélkül, gyorsan installálhatók. Speciális duraluminium pálcák Könnyűek mégis strapabírók, nagyon rugalmasak. Széles választék, többféle kiegészítő Az egészen kicsitől a hatalmasig, a sima négyszög alakútól a 16 szögletű grandboxig széles választékkal várunk. Továbbá elérhetők szövet méhsejtek és különféle maszkok. Ha valamit mégsem találnál a webáruházban érdeklődj nyugodtan üzletünkben. Környezet barát Az eszköz elkészítéséhez környezetbarát anyagokat használnak. 13. oldal

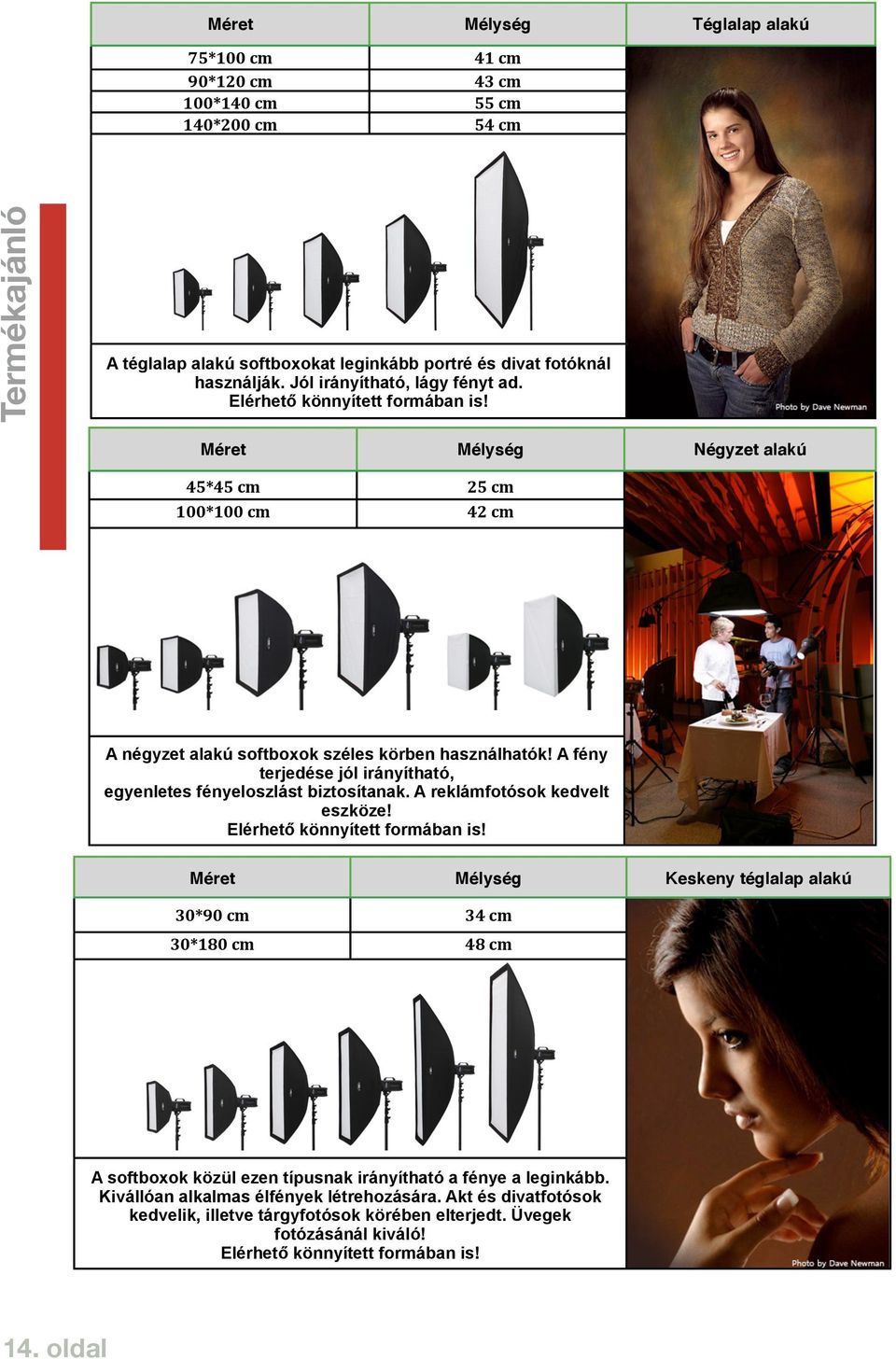

14 Méret Mélység Téglalap alakú 75*100 cm 41 cm 90*120 cm 43 cm 100*140 cm 55 cm 140*200 cm 54 cm Termékajánló A téglalap alakú softboxokat leginkább portré és divat fotóknál használják. Jól irányítható, lágy fényt ad. Elérhető könnyített formában is! Méret Mélység Négyzet alakú 45*45 cm 25 cm 100*100 cm 42 cm A négyzet alakú softboxok széles körben használhatók! A fény terjedése jól irányítható, egyenletes fényeloszlást biztosítanak. A reklámfotósok kedvelt eszköze! Elérhető könnyített formában is! Méret Mélység Keskeny téglalap alakú 30*90 cm 34 cm 30*180 cm 48 cm A softboxok közül ezen típusnak irányítható a fénye a leginkább. Kivállóan alkalmas élfények létrehozására. Akt és divatfotósok kedvelik, illetve tárgyfotósok körében elterjedt. Üvegek fotózásánál kiváló! Elérhető könnyített formában is! 14. oldal

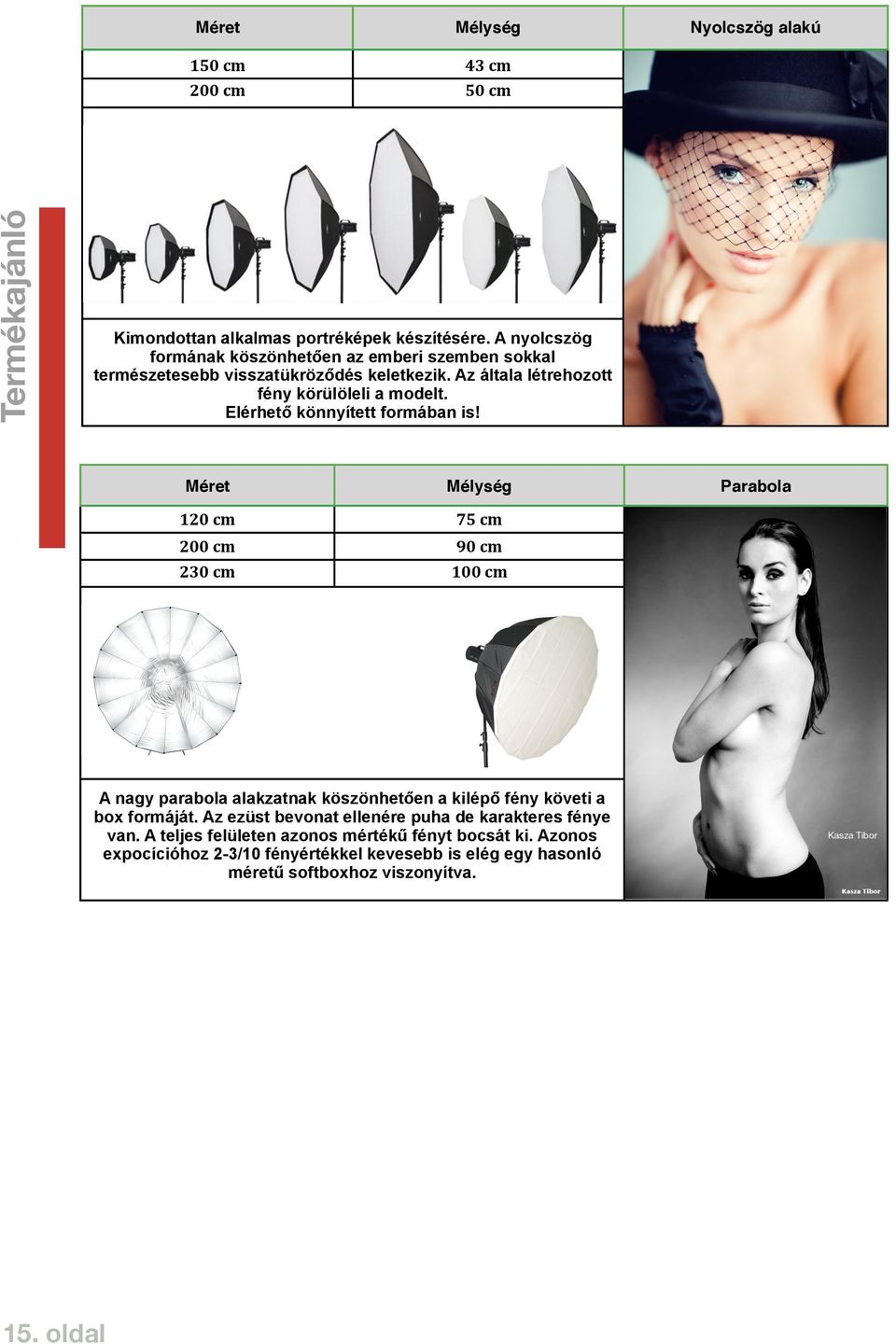

15 Méret Mélység Nyolcszög alakú 150 cm 43 cm 200 cm 50 cm Termékajánló Kimondottan alkalmas portréképek készítésére. A nyolcszög formának köszönhetően az emberi szemben sokkal természetesebb visszatükröződés keletkezik. Az általa létrehozott fény körülöleli a modelt. Elérhető könnyített formában is! Méret Mélység Parabola 120 cm 75 cm 200 cm 90 cm 230 cm 100 cm A nagy parabola alakzatnak köszönhetően a kilépő fény követi a box formáját. Az ezüst bevonat ellenére puha de karakteres fénye van. A teljes felületen azonos mértékű fényt bocsát ki. Azonos expocícióhoz 2-3/10 fényértékkel kevesebb is elég egy hasonló méretű softboxhoz viszonyítva. Kasza Tibor 15. oldal

16 Ernyőként nyitható softboxok és oktoboxok Egyszerű kezelés, praktikus szállítás. A szoftbox összerakása annyi időbe telik, mint egy esernyő kinyitása. Mobil és praktikus. Sokat utazó fotósoknak, és azoknak, akik nem szeretnek sokat szöszmötölni a pálcák hajlítgatásával!! Termékajánló Oktoboxok: 90 cm Szoftboxok: 150 cm 80 x 140 cm 30 x 140 cm 30 x 200 cm 16. oldal

17 Reflektorok Reflektorok, szűkítők Reflektoraink széles választékával várunk, hogy minden helyzetben a megfelelő fényt használhasd, és a témának megfelelő bevilágítás a rendelkezésedre álljon. Termékajánló 17

18 Reflektorok Reflektorok, szűkítők Termékajánló 18

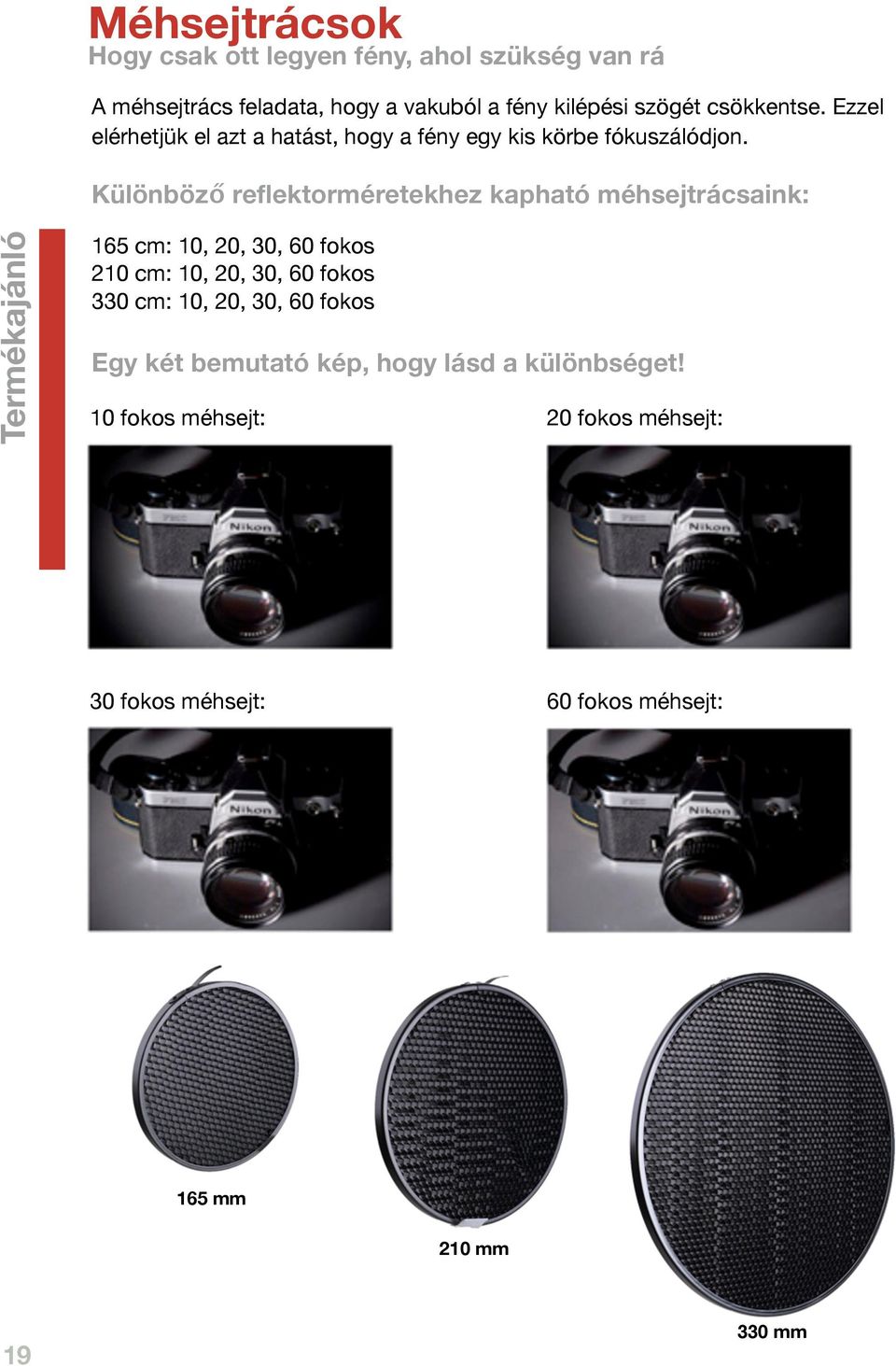

19 Méhsejtrácsok Hogy csak ott legyen fény, ahol szükség van rá A méhsejtrács feladata, hogy a vakuból a fény kilépési szögét csökkentse. Ezzel elérhetjük el azt a hatást, hogy a fény egy kis körbe fókuszálódjon. Különböző reflektorméretekhez kapható méhsejtrácsaink: Termékajánló 165 cm: 10, 20, 30, 60 fokos 210 cm: 10, 20, 30, 60 fokos 330 cm: 10, 20, 30, 60 fokos Egy két bemutató kép, hogy lásd a különbséget! 10 fokos méhsejt: 20 fokos méhsejt: 30 fokos méhsejt: 60 fokos méhsejt: 165 mm 210 mm mm

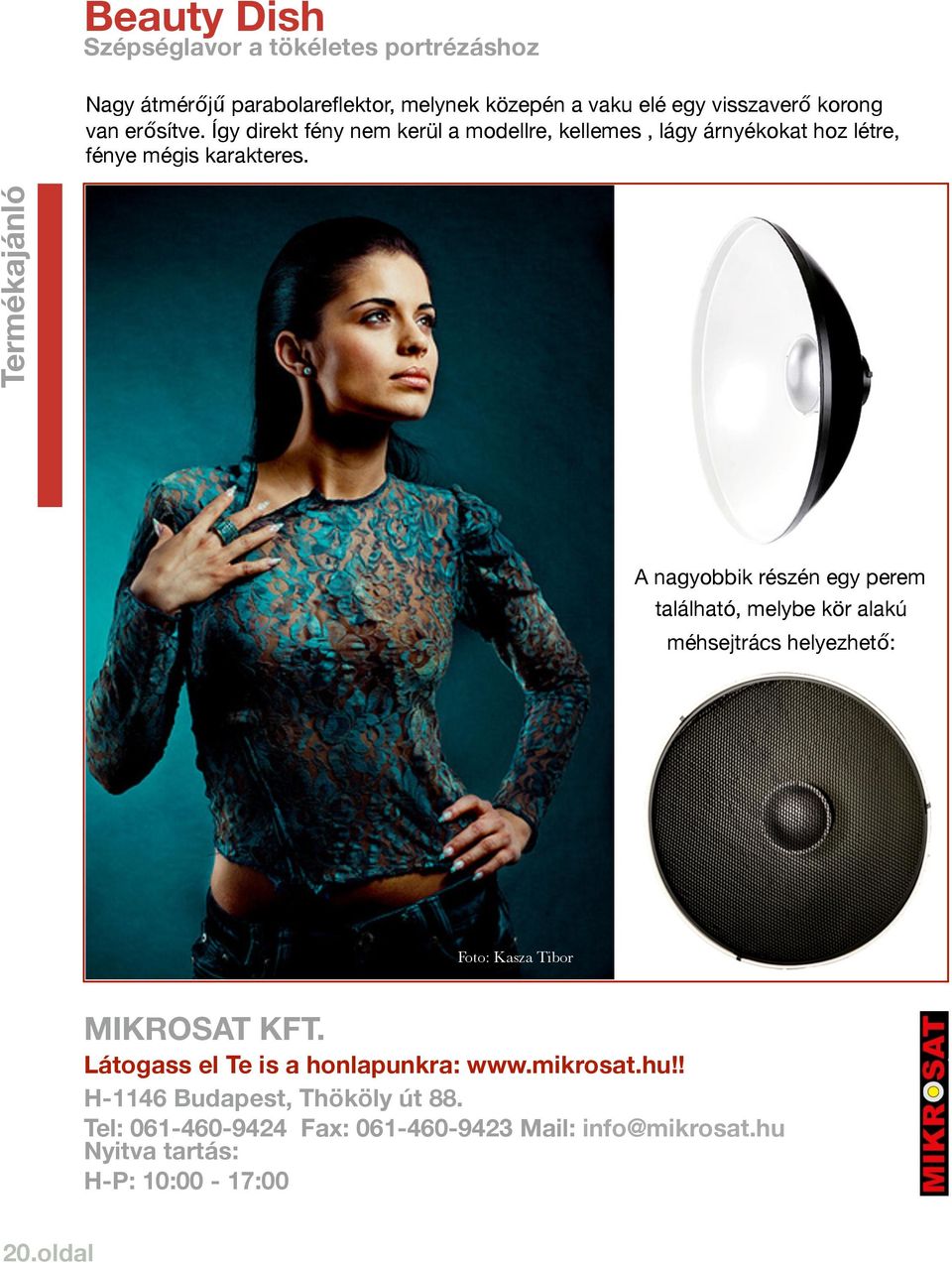

20 Beauty Dish Szépséglavor a tökéletes portrézáshoz Nagy átmérőjű parabolareflektor, melynek közepén a vaku elé egy visszaverő korong van erősítve. Így direkt fény nem kerül a modellre, kellemes, lágy árnyékokat hoz létre, fénye mégis karakteres. Termékajánló A nagyobbik részén egy perem található, melybe kör alakú méhsejtrács helyezhető: Foto: Kasza Tibor MIKROSAT KFT. Látogass el Te is a honlapunkra: H-1146 Budapest, Thököly út 88. Tel: Fax: Mail: info@mikrosat.hu Nyitva tartás: H-P: 10:00-17:00 20.oldal
