CSŐVEZETÉKI SZERELVÉNYEK
|
|
- Csilla Fehér
- 8 évvel ezelőtt
- Látták:
Átírás
1 CSŐVEZETÉKI SZERELVÉNYEK Ipari szerelvények fejlesztése és gyártása LOG VALVE Kft Lenti, Petőfi út 37. Tel.: Fax:
2 Tartalom Általános műszaki adatok Gömbcsapok GOK LGF LGK LGU Szelepek Tűszelepek ASZ KFSZ LM-1 LM-2 Elzáró- és fojtószelepek LE - LF Visszacsapószelepek LVCS-1 LVCS-2 Tolózárak T LRT LPT - LPBT Különleges szerelvények LBX Ipari szerelvények fejlesztése és gyártása LOG VALVE Kft Lenti, Petőfi út 37. Tel.: Fax: valve@log.hu
3 Általános műszaki adatok A LOG VALVE Kft. csővezetéki szerelvényei széleskörűen alkalmazhatók különböző folyadékok és gázok csővezetékeinek nyitására, zárására, vagy fojtásos szabályozására, valamint nyomástartó edények szerelvényeiként történő felhasználásra. 1. Alkalmazási körülmények Befoglaló hőfoktartomány Jel Anyagminőség -29 C ~ +120 C 1-29 C ~ +200 C 2-29 C ~ +550 C 3-46 C ~ +120 C 4-46 C ~ +200 C 5-60 C ~ +120 C 6-60 C ~ +200 C 7 Egyedi megrendelés 8 A vevői specifikáció szerint, illetve a szerelvény típuslapokon a mintatáblázatokban feltüntetett anyagok DIN, EN, GOST megfelelői. Kivitel Jel Alkalmazás Normál 01 NACE Általános célra, mint nem savas földgáz, olaj, szénhidrogének, kőolajszármazékok és melléktermékek, valamint forró víz esetén. Enyhén savas, mérsékelten korrozív közegre, valamint olyan alkalmazásra, ahol a 2S + mérsékelt CO2 tartalom + víz keverékével szembeni ellenállás követelmény. Korrózióálló 20 Savas, korrozív közegre Melegszilárd 30 Magas hőmérsékleti és nyomás terhelés esetére Ipari szerelvények fejlesztése és gyártása LOG VALVE Kft Lenti, Petőfi út 37. Tel.: Fax: valve@log.hu
4 Általános műszaki adatok 2. Beépítés a csővezetékbe Csatlakozás Jel Alkalmazott szabványok Karimás, EN szabványos tömítőfelületekkel F (1),(3) EN 92-1 Karimás, ASME szabványos tömítőfelületekkel R (1),(3) ASME B 16.5 Karimás, GOSZT szabványos tömítőfelületekkel FG (1),(3) Kúpos menetes MNPT FNPT GOSZT R , GOSZT GOSZT ASME B NPT M apa-, F anya menet Metrikus menetes M ISO 724, M20x1,5 anya menet egesztő tokos egesztő toldatos SW BW (2) C (2) ASME B16.11 DIN 3239 ASME B16.25 EN Megjegyzések: (1) Ellenperemes csatlakozások rendelhetők (csavarzattal, tömítőgyűrűvel) Kódok: Ellenkarimával X Vakkarimával V (2) Csatlakozó cső méreteit kérjük megadni. (3) A hivatkozott szabvány(ok) jelölése szerint Beépítési hossz EN 558 vagy ASME B16. szabvány szerint, ettől eltérő esetekben a katalógus szerinti beépítési méretekkel. A szerelvények gyárthatók egyedi beépítési méret szerint szabványtól eltérő beépítési hosszal is. 3. Működtetési módok Megnevezés Kézi Kézi fokozóműves Motoros Pneumatikus idraulikus Szabad tengelyvéggel Jel K F M P O Ipari szerelvények fejlesztése és gyártása LOG VALVE Kft Lenti, Petőfi út 37. Tel.: Fax: valve@log.hu

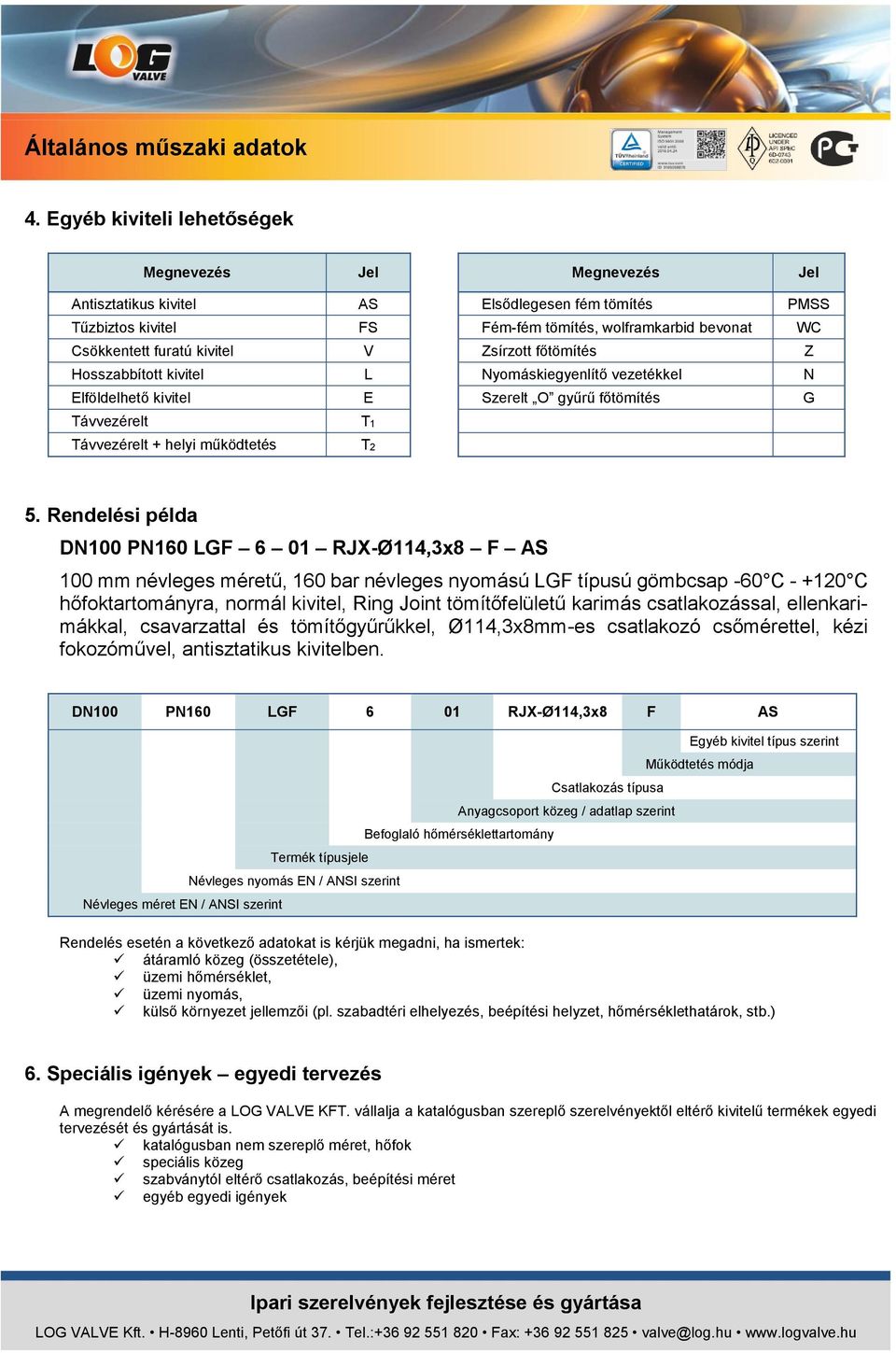

5 Általános műszaki adatok 4. Egyéb kiviteli lehetőségek Megnevezés Jel Megnevezés Jel Antisztatikus kivitel Tűzbiztos kivitel Csökkentett furatú kivitel osszabbított kivitel Elföldelhető kivitel Távvezérelt Távvezérelt + helyi működtetés AS FS V L E T1 T2 Elsődlegesen fém tömítés Fém-fém tömítés, wolframkarbid bevonat Zsírzott főtömítés Nyomáskiegyenlítő vezetékkel Szerelt O gyűrű főtömítés PMSS WC Z N G 5. Rendelési példa 0 PN160 LGF 6 01 RJX-Ø114,3x8 F AS 0 mm névleges méretű, 160 bar névleges nyomású LGF típusú gömbcsap -60 C C hőfoktartományra, normál kivitel, Ring Joint tömítőfelületű karimás csatlakozással, ellenkarimákkal, csavarzattal és tömítőgyűrűkkel, Ø114,3x8mm-es csatlakozó csőmérettel, kézi fokozóművel, antisztatikus kivitelben. 0 PN160 LGF 6 01 RJX-Ø114,3x8 F AS Egyéb kivitel típus szerint Működtetés módja Csatlakozás típusa Anyagcsoport közeg / adatlap szerint Befoglaló hőmérséklettartomány Termék típusjele Névleges nyomás EN / ANSI szerint Névleges méret EN / ANSI szerint Rendelés esetén a következő adatokat is kérjük megadni, ha ismertek: átáramló közeg (összetétele), üzemi hőmérséklet, üzemi nyomás, külső környezet jellemzői (pl. szabadtéri elhelyezés, beépítési helyzet, hőmérséklethatárok, stb.) 6. Speciális igények egyedi tervezés A megrendelő kérésére a LOG VALVE KFT. vállalja a katalógusban szereplő szerelvényektől eltérő kivitelű termékek egyedi tervezését és gyártását is. katalógusban nem szereplő méret, hőfok speciális közeg szabványtól eltérő csatlakozás, beépítési méret egyéb egyedi igények Ipari szerelvények fejlesztése és gyártása LOG VALVE Kft Lenti, Petőfi út 37. Tel.: Fax: valve@log.hu

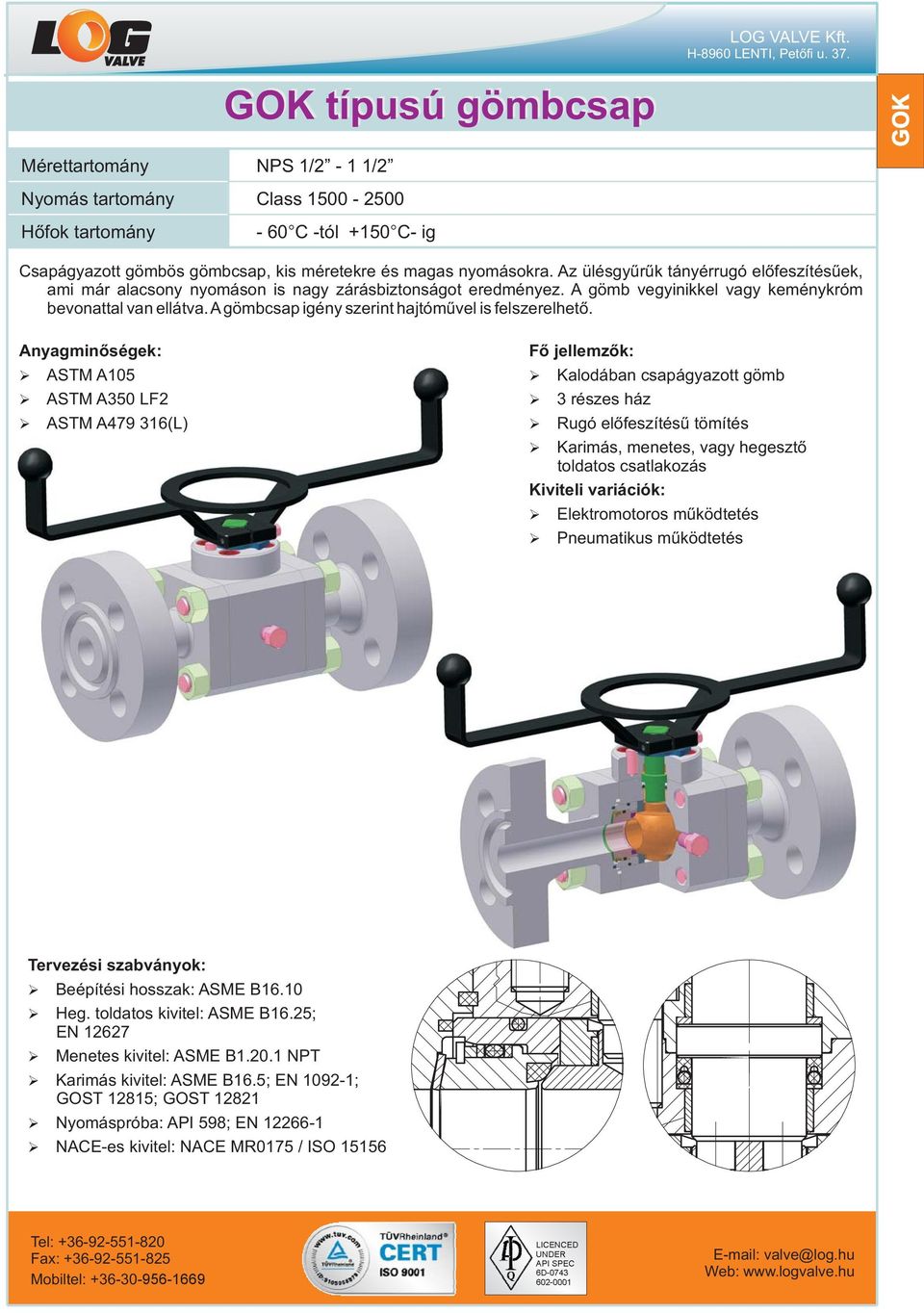

6 -8960 LENTI, Petőfi u. 37. GOK típusú gömbcsap GOK típusú gömbcsap GOK Mérettartomány 1/2-1 1/2 Nyomás tartomány Class 0-0 őfok tartomány - 60 C -tól + C- ig Csapágyazott gömbös gömbcsap, kis méretekre és magas nyomásokra. Az ülésgyűrűk tányérrugó előfeszítésűek, ami már alacsony nyomáson is nagy zárásbiztonságot eredményez. A gömb vegyinikkel vagy keménykróm bevonattal van ellátva.agömbcsap igény szerint hajtóművel is felszerelhető. Anyagminőségek: ASTM A5 ASTM A (L) Fő jellemzők: Kalodában csapágyazott gömb 3 részes ház Rugó előfeszítésű tömítés Karimás, menetes, vagy hegesztő toldatos csatlakozás Kiviteli variációk: Elektromotoros működtetés Pneumatikus működtetés Tervezési szabványok: Beépítési hosszak: ASME B16. eg. toldatos kivitel: ASME B16.25; EN Menetes kivitel: ASME B NPT Karimás kivitel: ASME B16.5; EN 92-1; GOST 12815; GOST Nyomáspróba: API 598; EN NACE-es kivitel: NACE MR0175 / ISO 15156

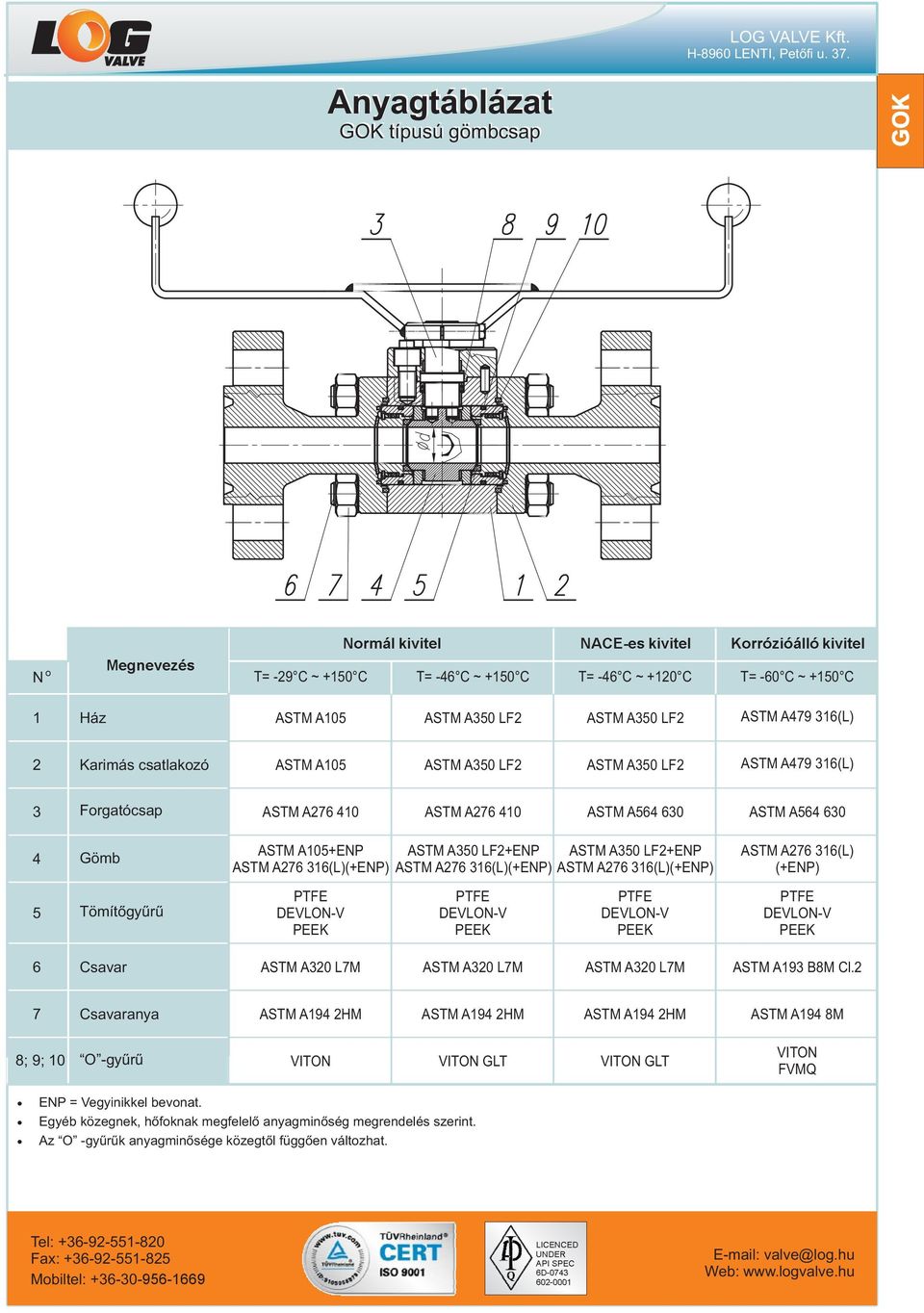

7 -8960 LENTI, Petőfi u. 37. Anyagtáblázat GOK típusú gömbcsap GOK N o Megnevezés Normál kivitel NACE-es kivitel Korrózióálló kivitel T= -29 C ~ + C T= -46 C ~ + C T= -46 C ~ +120 C T= -60 C ~ + C 1 áz ASTM A5 ASTM A (L) 2 Karimás csatlakozó ASTM A5 ASTM A (L) 3 Forgatócsap ASTM A ASTM A Gömb ASTM A5+ENP (+ENP) +ENP (+ENP) +ENP (+ENP) (+ENP) 5 Tömítőgyűrű PTFE DEVLON-V PEEK PTFE DEVLON-V PEEK PTFE DEVLON-V PEEK PTFE DEVLON-V PEEK 6 Csavar ASTM A320 L7M ASTM A320 L7M ASTM A320 L7M ASTM A193 B8M Cl.2 7 Csavaranya ASTM A194 2M ASTM A194 2M ASTM A194 2M ASTM A194 8M 8; 9; O -gyűrű VITON VITON GLT VITON GLT VITON FVMQ ENP = Vegyinikkel bevonat. Egyéb közegnek, hőfoknak megfelelő anyagminőség megrendelés szerint. Az O -gyűrűk anyagminősége közegtől függően változhat.
8 -8960 LENTI, Petőfi u. 37. Mérettáblázat GOK típusú gömbcsap ANSI GOK CLASS 0; CLASS 0 d L RF * L RJ * * LB D 1/ / / * CLASS #0-as beépítési hosszak

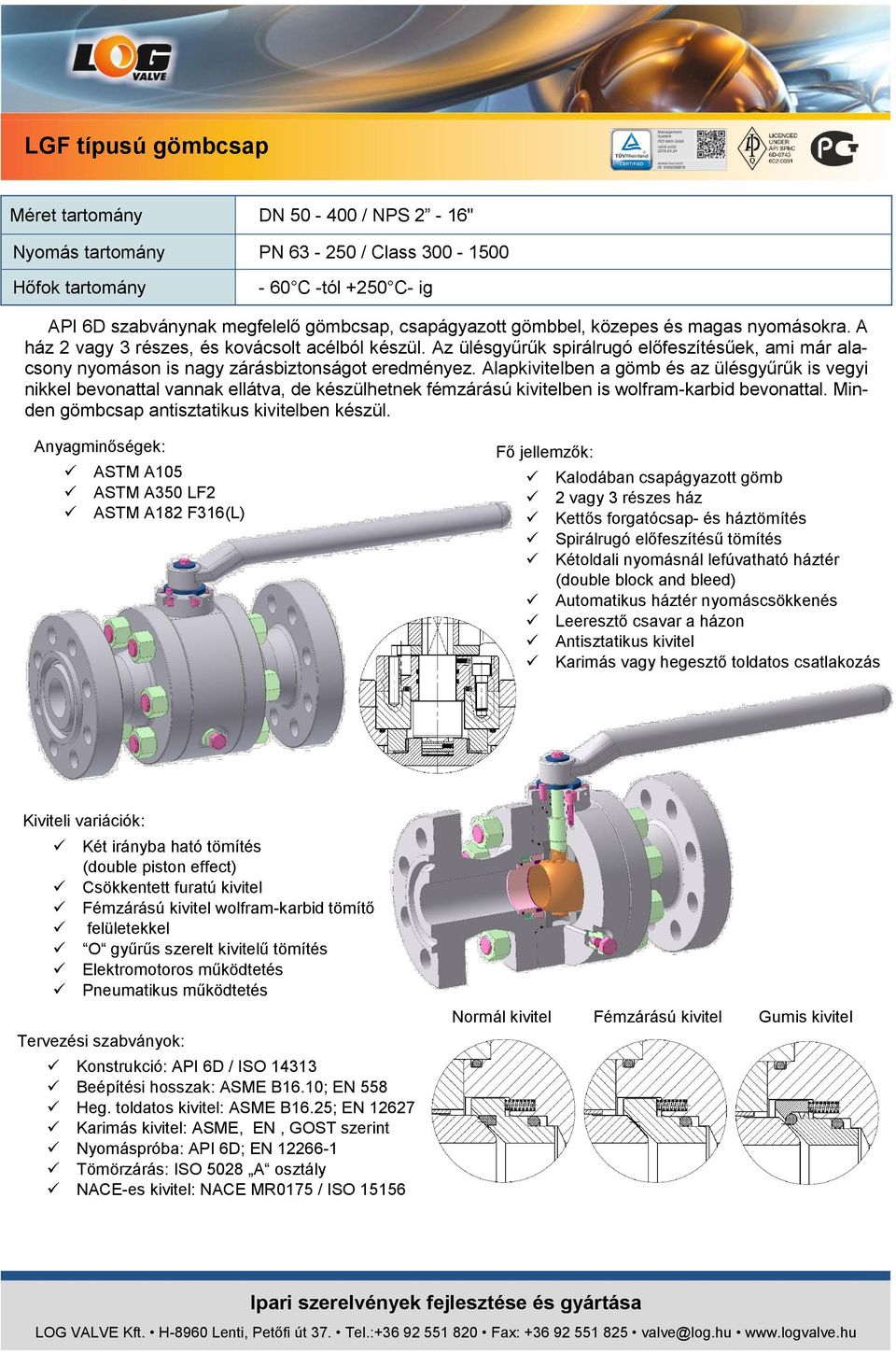

9 LGF típusú gömbcsap Méret tartomány / 2-16" Nyomás tartomány PN 63 - / Class őfok tartomány - 60 C -tól + C- ig API 6D szabványnak megfelelő gömbcsap, csapágyazott gömbbel, közepes és magas nyomásokra. A ház 2 vagy 3 részes, és kovácsolt acélból készül. Az ülésgyűrűk spirálrugó előfeszítésűek, ami már alacsony nyomáson is nagy zárásbiztonságot eredményez. Alapkivitelben a gömb és az ülésgyűrűk is vegyi nikkel bevonattal vannak ellátva, de készülhetnek fémzárású kivitelben is wolfram-karbid bevonattal. Minden gömbcsap antisztatikus kivitelben készül. Anyagminőségek: ASTM A5 ASTM A182 F316(L) Fő jellemzők: Kalodában csapágyazott gömb 2 vagy 3 részes ház Kettős forgatócsap- és háztömítés Spirálrugó előfeszítésű tömítés Kétoldali nyomásnál lefúvatható háztér (double block and bleed) Automatikus háztér nyomáscsökkenés Leeresztő csavar a házon Antisztatikus kivitel Karimás vagy hegesztő toldatos csatlakozás Kiviteli variációk: Két irányba ható tömítés (double piston effect) Csökkentett furatú kivitel Fémzárású kivitel wolfram-karbid tömítő felületekkel O gyűrűs szerelt kivitelű tömítés Elektromotoros működtetés Pneumatikus működtetés Tervezési szabványok: Konstrukció: API 6D / ISO Beépítési hosszak: ASME B16.; EN 558 eg. toldatos kivitel: ASME B16.25; EN Karimás kivitel: ASME, EN, GOST szerint Nyomáspróba: API 6D; EN Tömörzárás: ISO 5028 A osztály NACE-es kivitel: NACE MR0175 / ISO Normál kivitel Fémzárású kivitel Gumis kivitel Ipari szerelvények fejlesztése és gyártása LOG VALVE Kft Lenti, Petőfi út 37. Tel.: Fax: valve@log.hu

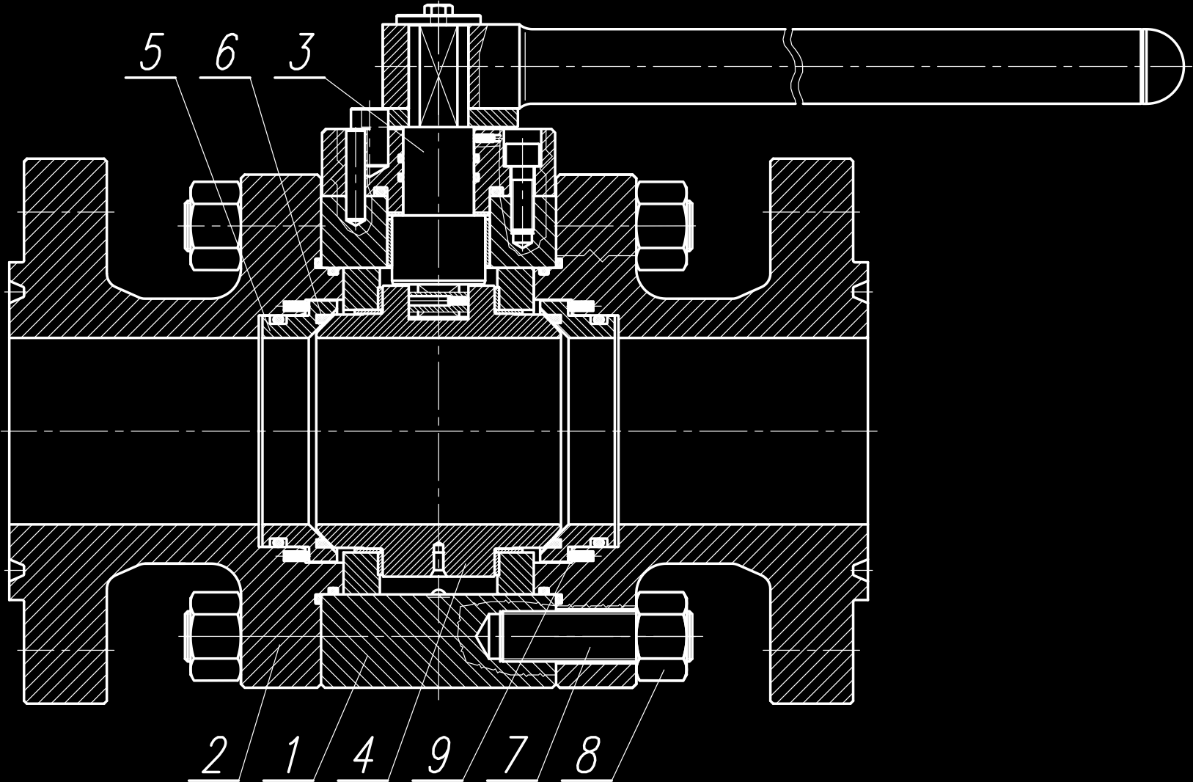

10 Anyagtáblázat minta LGF típusú gömbcsap Normál kivitel Fémzárású kivitel NACE-s kivitel Korrózióálló kivitel Megnevezés N o T=-29 C C T=-46 C - + C T=-46 C - + C T=-46 C C T=-60 C C 1 áz ASTM A5 ASTM A182 F316(L) 2 Karimás csatlakozó ASTM A5 ASTM A182 F316(L) 3 Forgatócsap 4 Gömb 5 Ülésgyűrű 6 Tömítőgyűrű EN 083/1 42CrMo4 +ENP ASTM A5 +ENP ASTM A5 +ENP VITON-95 DEVLON-V PEEK EN 083/1 42CrMo4 +ENP ASTM A350 +ENP +ENP VITON-95 PEEK ASTM A182 F51 ASTM A182 F6A +WC ASTM A182 F6A +WC ASTM A182 F51 +ENP ASTM A182 F51 VITON-95 DEVLON-V PEEK ASTM A182 F316(L) +ENP ASTM A182 F316(L) DEVLON-V PEEK 7 Csavar ASTM A320 L7M ASTM A320 L7M ASTM A320 L7M ASTM A320 L7M ASTM A193 B8M Cl.2 8 Csavaranya ASTM A194 2M ASTM A194 2M ASTM A194 2M ASTM A194 2M ASTM A194 8M 9 Rugó ASTM A ASTM A ASTM A INCONEL X-750 ASTM A O gyűrűk VITON VITON GLT VITON GLT VITON GLT VITON FVMQ ENP = Vegyi nikkel bevonat WC = Wolfram-karbid bevonat Egyéb közegnek, hőfoknak megfelelő anyagminőség megrendelés szerint. Az O -gyűrűk anyagminősége közegtől függően változhat Ipari szerelvények fejlesztése és gyártása LOG VALVE Kft Lenti, Petőfi út 37. Tel.: Fax: valve@log.hu

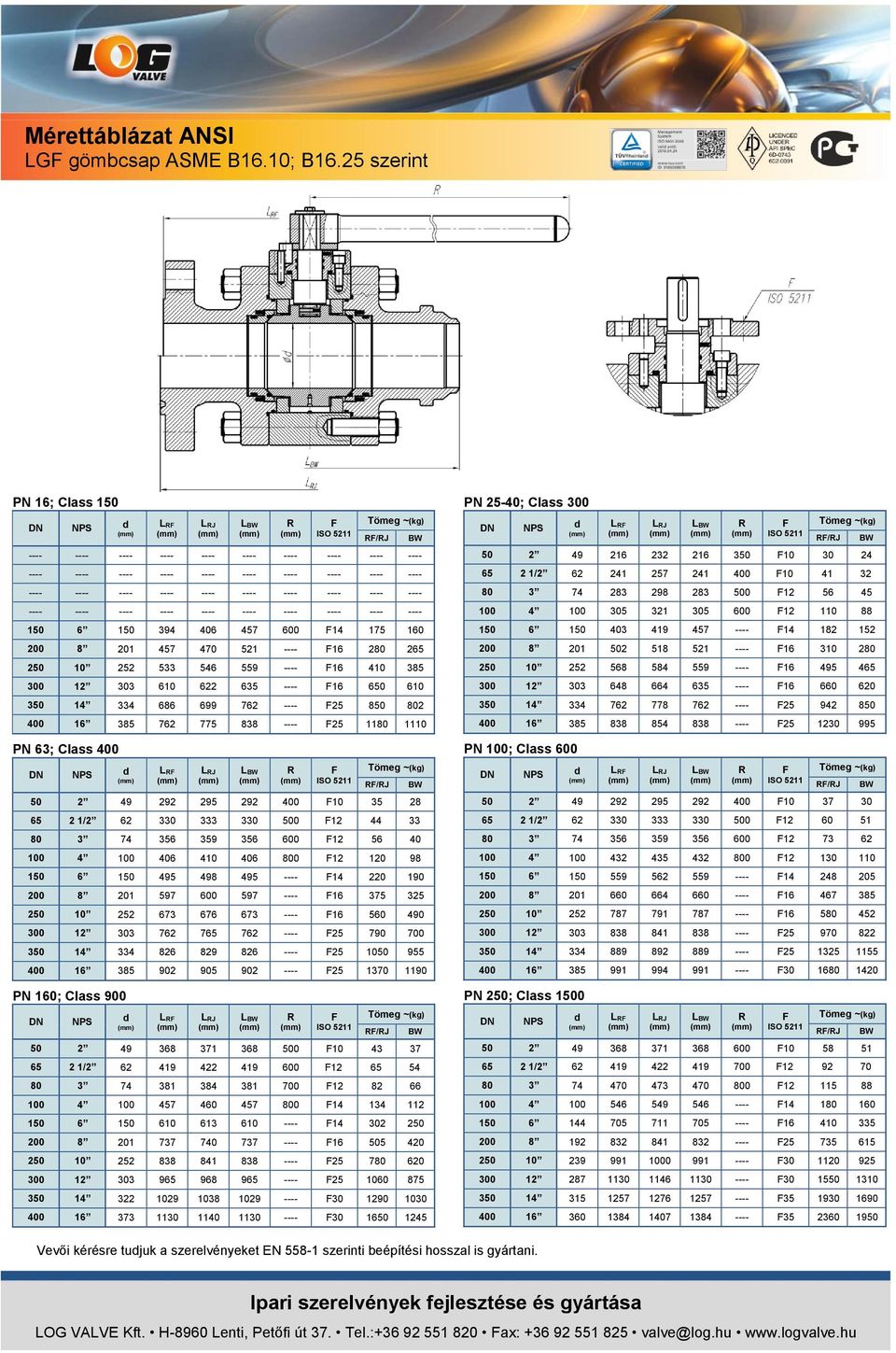

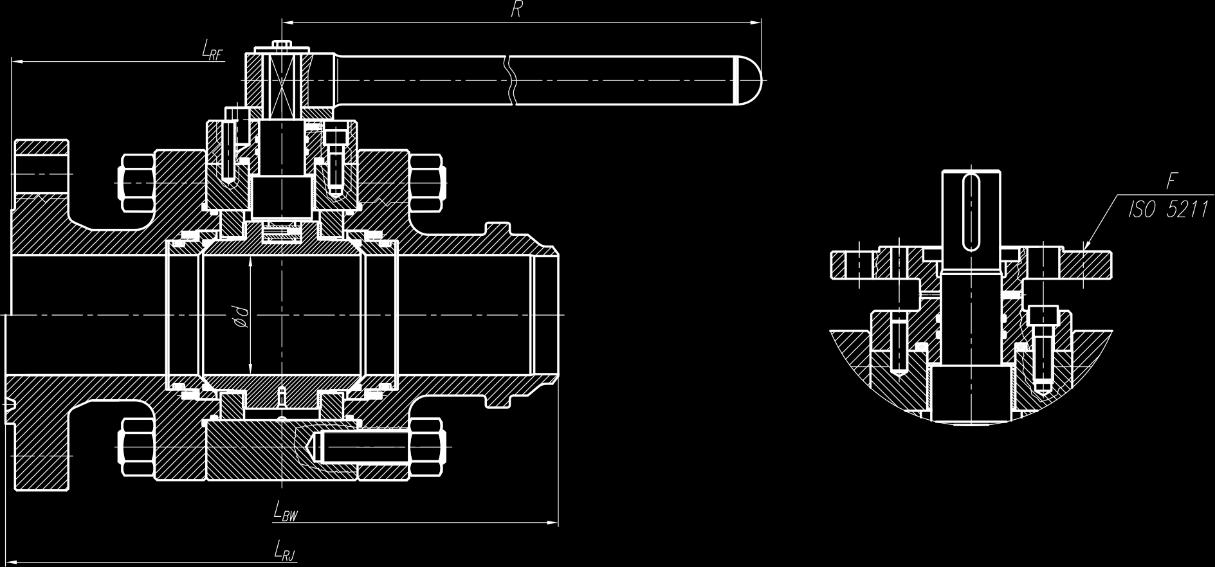

11 Mérettáblázat ANSI LGF gömbcsap ASME B16.; B16.25 szerint PN 16; Class d R F ISO 5211 Tömeg ~(kg) RF/RJ F F F F F F PN 63; Class 400 d R F ISO 5211 BW Tömeg ~(kg) RF/RJ F / F F F F F F F F F PN 160; Class 900 d R F ISO 5211 BW Tömeg ~(kg) RF/RJ F / F F F F F F F F F BW PN 25-40; Class 300 d R F ISO 5211 Tömeg ~(kg) RF/RJ F / F F F F F F F F F PN 0; Class 600 d R F ISO 5211 BW Tömeg ~(kg) RF/RJ F / F F F F F F F F F PN ; Class 0 d R F ISO 5211 BW Tömeg ~(kg) RF/RJ F / F F F F F F F F F BW Vevői kérésre tudjuk a szerelvényeket EN szerinti beépítési hosszal is gyártani. Ipari szerelvények fejlesztése és gyártása LOG VALVE Kft Lenti, Petőfi út 37. Tel.: Fax: valve@log.hu
12 -8960 LENTI, Petőfi u. 37. LGK típusú gömbcsap LGK típusú gömbcsap Mérettartomány 15 - / 1/2-6 Nyomás tartomány PN / Class őfok tartomány - 60 C -tól + C- ig Széles mérettartományban gyártható, úszógömbös kivitelű gömbcsap alacsony nyomásokra. A ház 2 vagy 3 részes, kis méreteknél hengerelt vagy kovácsolt acélból, nagyobb méreteknél acélöntvényből készül. Az előfeszített tömítőgyűrűk nagy zárásbiztonságot eredményeznek. A gömb nagy keménységű vegyinikkel bevonattal van ellátva. A gömbcsap igény szerint tömszelencés forgatócsap tömítéssel is gyártható, és hajtóművel is felszerelhető. Anyagminőségek: Fő jellemzők: ASTM A5; ASTM A WCB Úszógömbös kivitel ; ASTM A352 C 2 vagy 3 részes ház ASTM A (L); ASTM A351 CF8M Karimás, menetes, vagy hegesztő toldatos csatlakozás Kiviteli variációk: Tömszelencés forgatócsap tömítés Antisztatikus kivitel Csökkentett furatú kivitel Elektromotoros működtetés Pneumatikus működtetés LGK "O"-gyűrűs forgatócsap tömítés Tervezési szabványok: Beépítési hosszak: ASME B16.; EN 558 eg. toldatos kivitel: ASME B16.25; EN Menetes kivitel: ASME B NPT Karimás kivitel: ASME B16.5; EN 92-1; GOST 12815; GOST Nyomáspróba: API 598; EN NACE-es kivitel: NACE MR0175 / ISO Tömszelencés forgatócsap tömítés
13 -8960 LENTI, Petőfi u. 37. Anyagtáblázat LGK típusú gömbcsap LGK N o Megnevezés Normál kivitel NACE-es kivitel Korrózióálló kivitel T= -29 C ~ + C T= -46 C ~ + C T= -46 C ~ +120 C T= -60 C ~ + C 1 áz ASTM A5 ASTM A WCB ASTM A352 C ASTM A352 C ASTM A351 CF8M ASTM A (L) 2 Karimás csatlakozó ASTM A5 ASTM A WCB ASTM A352 C ASTM A352 C ASTM A351 CF8M ASTM A (L) 3 Forgatócsap ASTM A182 F51 4 Gömb ASTM A5+ENP +ENP ASTM A182 F51 (+ENP) (+ENP) 5 Tömítőgyűrű PTFE DEVLON-V PTFE DEVLON-V PTFE DEVLON-V PTFE DEVLON-V 6 áz tömítés VITON Spiral Wound VITON Spiral Wound VITON Spiral Wound VITON FVMQ Spiral Wound 7 Csavar ASTM A320 L7M ASTM A320 L7M ASTM A320 L7M ASTM A193 B8M Cl.2 8 Csavaranya ASTM A194 2M ASTM A194 2M ASTM A194 2M ASTM A194 8M O -gyűrűk VITON VITON GLT VITON GLT VITON FVMQ ENP = Vegyinikkel bevonat. Egyéb közegnek, hőfoknak megfelelő anyagminőség megrendelés szerint. Az O -gyűrűk anyagminősége közegtől függően változhat.

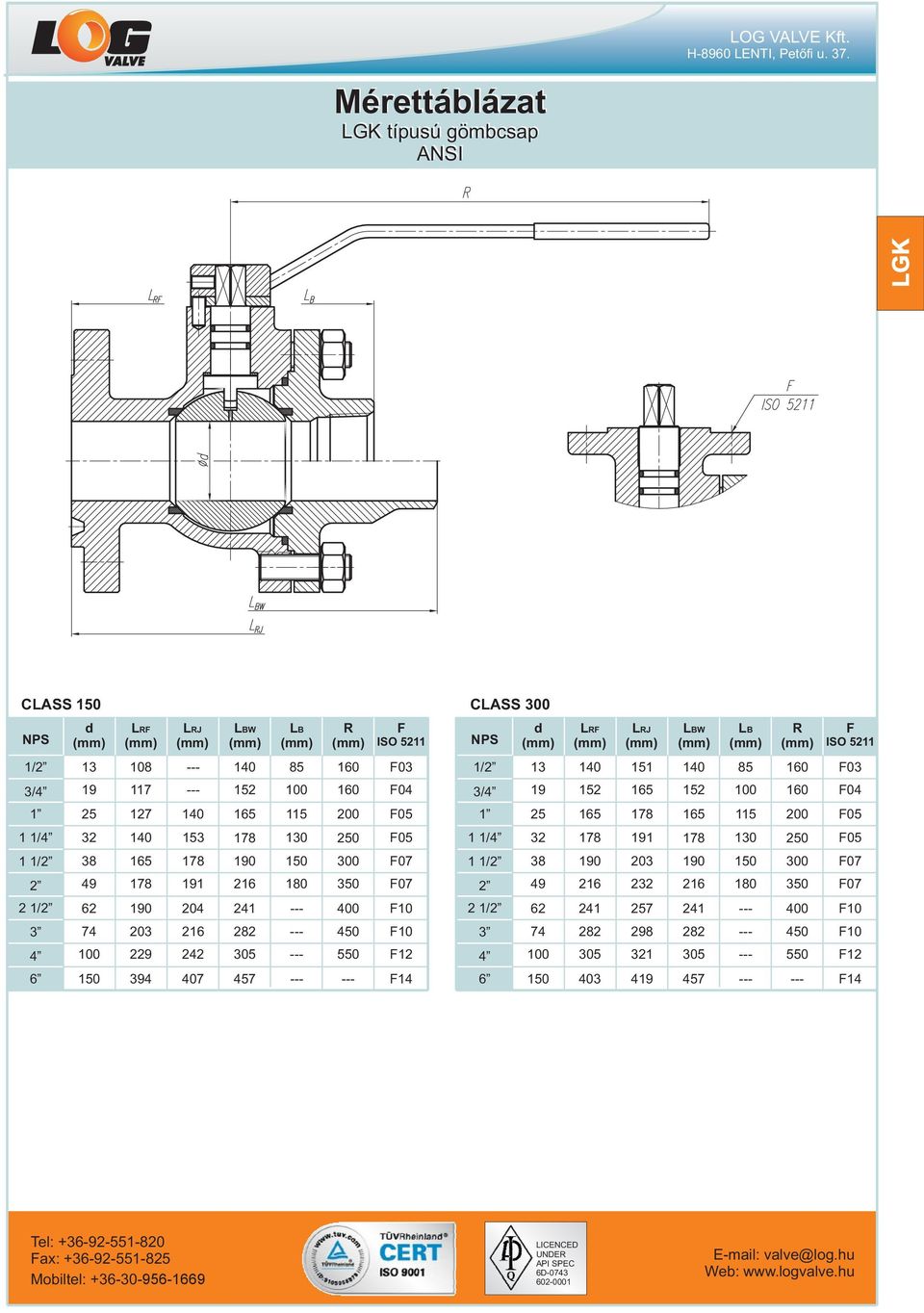

14 -8960 LENTI, Petőfi u. 37. Mérettáblázat LGK típusú gömbcsap ANSI LGK CLASS CLASS 300 d LB R F ISO / F03 1/ / F04 3/ F / F05 1 1/ / F07 1 1/ F / F 2 1/ F F F d LB R F ISO 5211 F03 F04 F05 F05 F07 F07 F F F12 F14
15 -8960 LENTI, Petőfi u. 37. Mérettáblázat LGK típusú gömbcsap EN LGK PN 16 PN 25; PN 40 d LFB: LFD LB R F ISO 5211 d LFB: LFD LB F F F F F F F F F F R F ISO 5211 F03 F04 F05 F05 F07 F07 F F F12 F14
16 -8960 LENTI, Petőfi u. 37. LGU típusú gömbcsap LGU típusú gömbcsap Mérettartomány / 1/2-2" Nyomás tartomány PN 16 - / Class - 0 őfok tartomány - 60 C -tól + C- ig Széles mérettartományban gyártható, úszógömbös kivitelű gömbcsap alacsony nyomásokra. A ház 2 vagy 3 részes, kis méreteknél hengerelt vagy kovácsolt acélból, nagyobb méreteknél acélöntvényből készül. Az előfeszített tömítőgyűrűk nagy zárásbiztonságot eredményeznek. A gömb nagy keménységű vegyinikkel bevonattal van ellátva. A gömbcsap igény szerint tömszelencés forgatócsap tömítéssel is gyártható, és hajtóművel is felszerelhető. Anyagminőségek: Fő jellemzők: ASTM A5; ASTM A WCB ; ASTM A352 C ASTM A (L); ASTM A351 CF8M Úszógömbös kivitel Moduláris felépítés Karimás, menetes, vagy heg. toldatos csatlakozás Lazakarimás konstrukció A gömbcsap az ütközőlemezzel nyitott és zárt helyzetben is rögzíthető Kiviteli variációk: Elektromotoros működtetés Pneumatikus működtetés Antisztatikus kivitel LGU Tervezési szabványok: Beépítési hosszak: ASME B16.; EN 558 eg. toldatos kivitel: ASME B16.25; EN Menetes kivitel: ASME B NPT Karimás kivitel: ASME B16.5; EN 92-1; GOST 12815; GOST Nyomáspróba: API 598; EN NACE-es kivitel: NACE MR0175 / ISO 15156

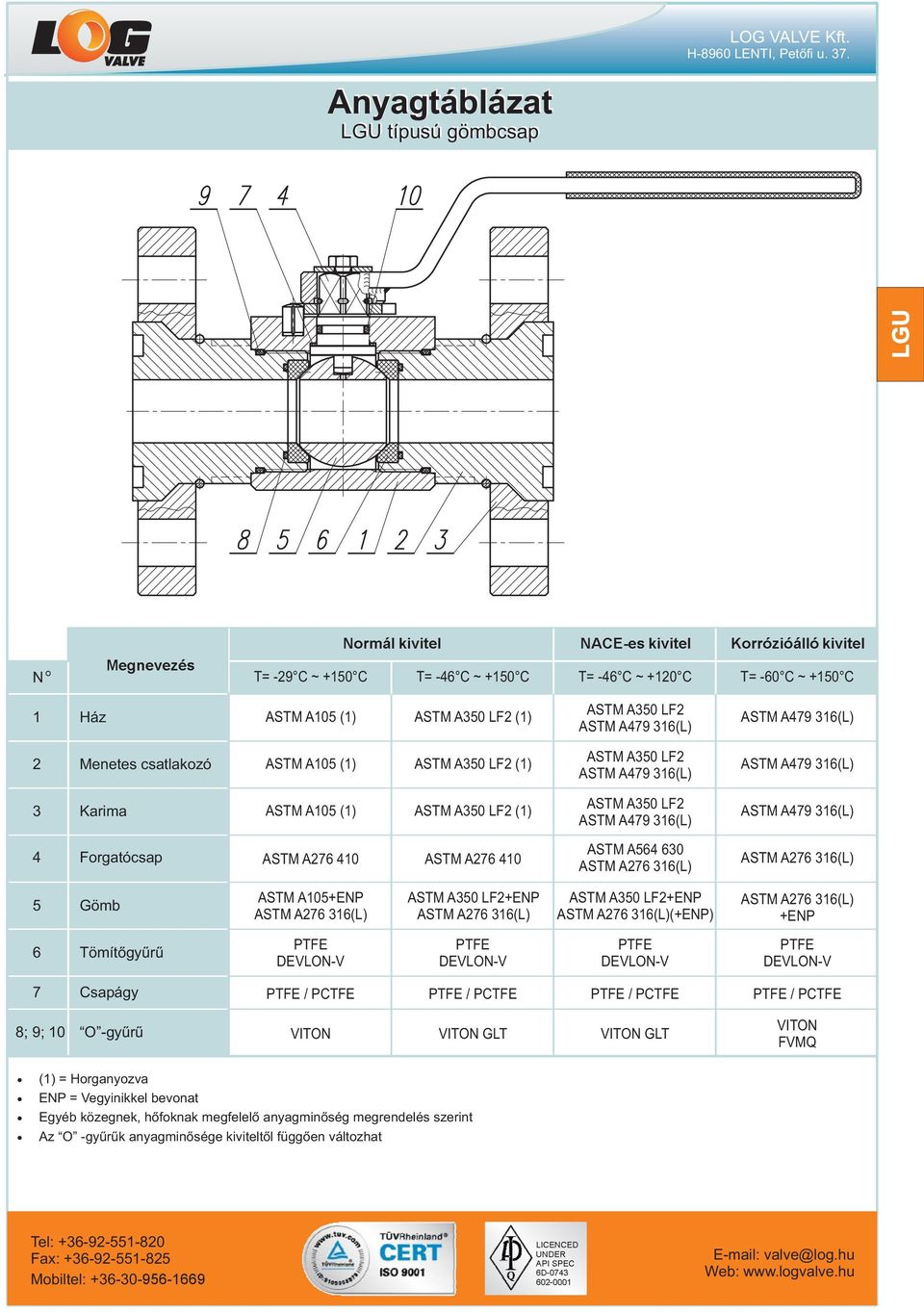

17 -8960 LENTI, Petőfi u. 37. Anyagtáblázat LGU típusú gömbcsap LGU N o Megnevezés Normál kivitel NACE-es kivitel Korrózióálló kivitel T= -29 C ~ + C T= -46 C ~ + C T= -46 C ~ +120 C T= -60 C ~ + C 1 áz ASTM A5 (1) (1) ASTM A (L) ASTM A (L) 2 Menetes csatlakozó ASTM A5 (1) (1) ASTM A (L) ASTM A (L) 3 Karima ASTM A5 (1) (1) ASTM A (L) ASTM A (L) 4 Forgatócsap ASTM A Gömb ASTM A5+ENP +ENP +ENP (+ENP) +ENP 6 Tömítőgyűrű PTFE DEVLON-V PTFE DEVLON-V PTFE DEVLON-V PTFE DEVLON-V 7 Csapágy PTFE / PCTFE PTFE / PCTFE PTFE / PCTFE PTFE / PCTFE 8; 9; O -gyűrű VITON VITON GLT VITON GLT VITON FVMQ (1) = organyozva ENP = Vegyinikkel bevonat Egyéb közegnek, hőfoknak megfelelő anyagminőség megrendelés szerint Az O -gyűrűk anyagminősége kiviteltől függően változhat

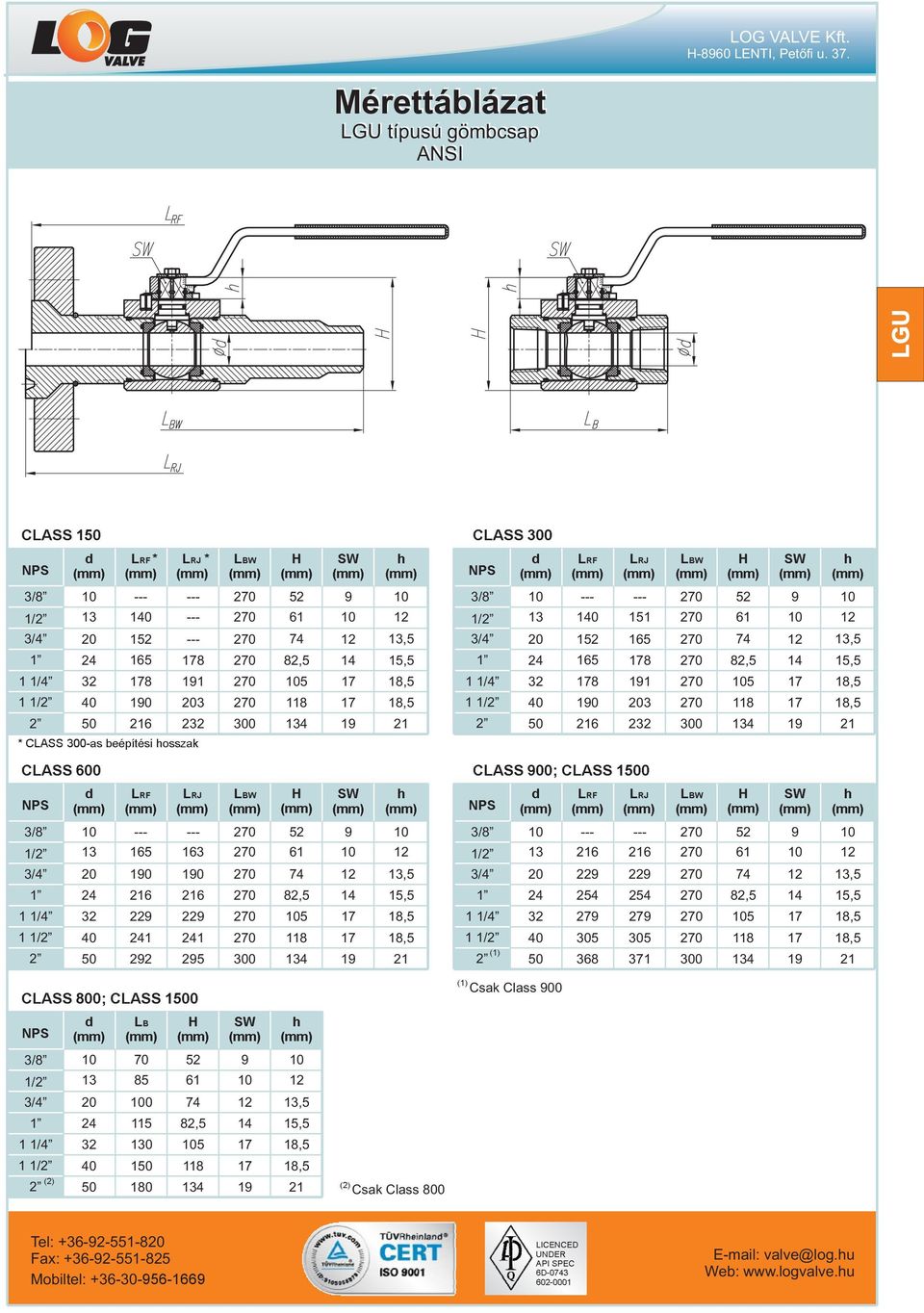

18 -8960 LENTI, Petőfi u. 37. Mérettáblázat LGU típusú gömbcsap ANSI LGU CLASS d 3/ / / / / ,5 3/ , , , , ,5 1 1/ ,5 1 1/ ,5 1 1/ ,5 1 1/ , d L RF * L RJ * * CLASS 300-as beépítési hosszak CLASS 600 SW SW h h CLASS 300 3/ / / / / ,5 3/ , , , , ,5 1 1/ ,5 1 1/ ,5 1 1/ ,5 1 1/ , d d CLASS 900; CLASS 0 SW SW h h CLASS 800; CLASS 0 Csak Class 900 d LB SW h 3/8 1/2 3/ /4 1 1/ , ,5 15,5 18,5 18,5 21 Csak Class 800
19 -8960 LENTI, Petőfi u. 37. Mérettáblázat LGU típusú gömbcsap EN LGU PN 16 - d LFB: LFD LB SW h , , , , , Karimás kivitelben csak PN 0-ig Csak PN 160-ig
20 -8960 LENTI, Petőfi u. 37. ASZ típusú tűszelep ASZ típusú tűszelep Mérettartomány 15; 25 / 1/2 ; 1 Nyomás tartomány PN / Class őfok tartomány - 60 C -tól +343 C- ig Egyszerű konstrukciójú, belső menetes tűszelep széles nyomástartományra. A hosszú élettartamot a nem forgó, önbeálló szelepfej és a felhegesztett szelepülék biztosítja. A tűszelep készülhet karimás, menetes, hegesztő toldatos és hegesztő tokos csatlakozással is. A tűszelep a csővezetékbe csak a szelepházon nyíllal jelzett áramlási irányban építhető be. Anyagminőségek: ASTM A (L) Fő jellemzők: Fojtásos szabályozásra szolgáló szerelvény Kúpos felületen záró, önbeálló szelepfej Felhegesztett szelepülék Karimás, menetes, hegesztő toldatos, vagy hegesztő tokos csatlakozás Kiviteli variációk: Vevői igény szerint ASZ Tervezési szabványok: Beépítési hosszak: ASME B16.; EN 558 eg. tokos kivitel: ASME B16.11; DIN 3239 eg. toldatos kivitel: ASME B16.25; EN Menetes kivitel: ASME B NPT Karimás kivitel: ASME B16.5; EN 92-1; GOST 12815; GOST Nyomáspróba: API 598; EN NACE-es kivitel: NACE MR0175 / ISO 15156
21 -8960 LENTI, Petőfi u. 37. Anyagtáblázat ASZ típusú tűszelep ASZ N o Megnevezés Normál kivitel NACE-es kivitel Korrózióálló kivitel T= -46 C ~ +343 C T= -46 C ~ +343 C T= -60 C ~ +300 C 1 áz +13Cr +13Cr ASTM A (L) 2 Tömszelence ház ASTM A (L) 3 Szelepszár ASTM A182 F6NM 4 Szelepfej ASTM A ASTM A Tömszelence tömítés PTFE Grafit PTFE Grafit PTFE Grafit 6 áz-fedél tömítés 316L+Grafit 316L 316L 316L+Grafit 316L 7 Tömszelence dugó ASTM A182 F6NM 8 Tömszelence leszorító Egyéb közegnek, hőfoknak megfelelő anyagminőség megrendelés szerint.
22 -8960 LENTI, Petőfi u. 37. Mérettáblázat ASZ típusú tűszelep ANSI ASZ CLASS 300 CLASS 600 1/ / CLASS 900; CLASS 0 CLASS 0 1/ / CLASS 800; CLASS 0; CLASS 0 1/2 1 6 LSW;LB 80 0 ØSW 21,8 33,9 smin
23 -8960 LENTI, Petőfi u. 37. Mérettáblázat ASZ típusú tűszelep EN ASZ PN PN L FB;LFD L SW;LB ØSW smin L FB;LFD L SW;L , , , , B ØSW smin
24 -8960 LENTI, Petőfi u. 37. KFSZ típusú tűszelep KFSZ típusú tűszelep Méret 1/2 Nyomás tartomány őfok tartomány psi - 60 C -tól + C- ig A KFSZ típusú tűszelep korrózióálló kivitelben készül, 000psi (690bar) névleges nyomásig. A hosszú élettartamot a nem forgó, önbeálló szelepfej, a tömszelence tömítés után kialakított, a közeggel nem érintkező orsómenet, és a műanyag orsóvédő biztosítja. A tűszelep a megrendelés szerint NPT 1/2 külső vagy belső, illetve M20x1,5 belső csatlakozó menetekkel gyártható. A szelepház az alján lévő csavarral lefúvatható. A tűszelep a csővezetékbe csak a szelepházon nyíllal jelzett áramlási irányban építhető be. Anyagminőségek: ASTM A (L) Fő jellemzők: Korrózióálló kivitel Lefúvató csavar a háztér nyomásmentesítéséhez NPT 1/2 vagy M20x1,5 csatlakozó menetek Kúpos felületen záró, önbeálló szelepfej Kiviteli variációk: Vevői igény szerinti csatlakozó menetekkel KFSZ Tervezési szabványok: Menetes kivitel: ASME B NPT; ISO 965 Nyomáspróba: API 598; EN NACE-es kivitel: NACE MR0175 / ISO 15156
25 -8960 LENTI, Petőfi u. 37. Anyagtáblázat KFSZ típusú tűszelep KFSZ N o Megnevezés NACE-es, Korrózióálló kivitel T= -60 C ~ + C 1 áz ASTM A (L) 2 Tömszelence ház ASTM A (L) 3 Szelepszár 4 Szelepfej ASTM A Tömszelence csavar 6 Ellenanya 7 Lefúvató csavar 8 Tömszelence tömítés Grafit / PTFE Egyéb közegnek, hőfoknak megfelelő anyagminőség megrendelés szerint.
26 -8960 LENTI, Petőfi u. 37. Mérettáblázat KFSZ típusú tűszelep KFSZ 6000 psi (414 bar) Csatlakozás L k s m 1/2 MNPT 1/2 FNPT 1/2 M 20x1, psi (690 bar) Csatlakozás L k s 1/2 MNPT 1/2 FNPT 1/
27 LM-1 típusú manométer tűszelep LM-1 típusú manométer tűszelep LOG VALVE Kft LENTI, Petőfi u. 37. Méret 15 Nyomás tartomány PN őfok tartomány - 60 C -tól + C- ig Az LM-1 típusú manométer tűszelep lehetőséget biztosít manométerek csővezetékhez való csatlakoztatására. A szelepház négyjáratú, megrendelés szerint NPT 1/2 vagy M20x1,5 csatlakozó menetekkel. A szelepház lefúvatható, így a manométer nyomás alatt is könnyen fel-, és leszerelhető. A manométer tűszelep a csővezetékbe csak a szelepházon nyíllal jelzett áramlási irányban építhető be. Anyagminőségek: ASTM A (L) Fő jellemzők: Négyjáratú szelepház Lefúvató szelep a háztér nyomásmentesítéséhez NPT 1/2 vagy M20x1,5 csatlakozó menetek Kúpos felületen záró, önbeálló szelepfej Felhegesztett szelepülék Kiviteli variációk: Kézikaros kivitel Kézikerekes kivitel Vevői igény szerinti csatlakozó menetekkel LM-1 Tervezési szabványok: Menetes kivitel: ASME B NPT; ISO 965 Nyomáspróba: API 598; EN NACE-es kivitel: NACE MR0175 / ISO 15156
28 -8960 LENTI, Petőfi u. 37. Anyagtáblázat LM-1 típusú manométer tűszelep LM-1 N o Megnevezés Normál kivitel T= -46 C ~ + C NACE-es kivitel Korrózióálló kivitel T= -46 C ~ + C T= -60 C ~ + C 1 áz +13Cr +13Cr ASTM A (L) 2 Tömszelence ház ASTM A (L) 3 Lefúvató ház ASTM A (L) 4 Zárócsavar 5 Szelepszár ASTM A182 F6NM 6 Szelepfej ASTM A ASTM A Lefúvató csavar ASTM A182 F6NM ASTM A Tömszelence tömítés Grafit / PTFE Grafit / PTFE Grafit / PTFE Egyéb közegnek, hőfoknak megfelelő anyagminőség megrendelés szerint.
29 -8960 LENTI, Petőfi u. 37. Mérettáblázat LM-1 típusú manométer tűszelep LM-1 PN Csatlakozás Øk 15 NPT 1/2 M 20x1,
30 LM-2 típusú manométer tűszelep LM-2 típusú manométer tűszelep LOG VALVE Kft LENTI, Petőfi u. 37. Méret 15 Nyomás tartomány PN őfok tartomány - 60 C -tól + C- ig Az LM-2 típusú manométer tűszelep az LM-1 típustól csak a szelepház csatlakozóinak elrendezésében különbözik. Anyagminőségek: ASTM A (L) Fő jellemzők: Négyjáratú szelepház Lefúvató szelep a háztér nyomásmentesítéséhez NPT 1/2 vagy M20x1,5 csatlakozó menetek Kúpos felületen záró, önbeálló szelepfej Felhegesztett szelepülék Kiviteli variációk: Kézikaros kivitel Kézikerekes kivitel Vevői igény szerinti csatlakozó menetekkel LM-2 Tervezési szabványok: Menetes kivitel: ASME B NPT; ISO 965 Nyomáspróba: API 598; EN NACE-es kivitel: NACE MR0175 / ISO 15156
31 -8960 LENTI, Petőfi u. 37. Anyagtáblázat LM-2 típusú manométer tűszelep LM-2 N o Megnevezés Normál kivitel T= -46 C ~ + C NACE-es kivitel Korrózióálló kivitel T= -46 C ~ + C T= -60 C ~ + C 1 áz +13Cr +13Cr ASTM A (L) 2 Tömszelence ház ASTM A (L) 3 Lefúvató ház ASTM A (L) 4 Zárócsavar 5 Szelepszár ASTM A182 F6NM 6 Szelepfej ASTM A ASTM A Lefúvató csavar ASTM A182 F6NM ASTM A Tömszelence tömítés Grafit / PTFE Grafit / PTFE Grafit / PTFE Egyéb közegnek, hőfoknak megfelelő anyagminőség megrendelés szerint. Mobiltel:
32 -8960 LENTI, Petőfi u. 37. Mérettáblázat LM-2 típusú manométer tűszelep LM-2 PN Csatlakozás L 15 NPT 1/2 M 20x1,
33 -8960 LENTI, Petőfi u. 37. LE-LF típusú elzáró és fojtó szelep LE-LF típusú elzáró és fojtó szelep Mérettartomány - 50 / 3/8" - 2" Nyomás tartomány PN / Class - 0 őfok tartomány - 60 C -tól +550 C- ig API 602 szabvány szerinti kovácsolt házas szelep 50 mm névleges méretig, széles nyomás-, és hőmérséklettartományra. Az LE típus gáz és folyadék közegek elzárására, az LF típus ezek fojtására is alkalmas. A szelepülék és a záróelem is Stellit 6 felhegesztéssel van ellátva a jó kopásállóság érdekében. A tömszelence tömítés grafit (vagy teflon) gyűrűi üzem közben is cserélhetők az orsó teljesen felhúzott állapota mellett. A ház-fedél tömítés nagy rugalmasságú spiráltömítés, magasabb nyomásoknál korrózióálló fém tömítőgyűrű. A szelepek igény szerint cserélhető, becsavart szelepülékkel is készülhetnek. Anyagminőségek: ASTM A5 ASTM A182 F11 ASTM A182 F316(L) Fő jellemzők: Kúpos felületen záró szelepfej Csavarozott fedél Emelkedő orsós kivitel, emelkedő kézikerékkel Felső zárás biztosítása Karimás, menetes, heg. toldatos, vagy heg. tokos csatlakozás Kiviteli variációk: Cserélhető szelepülék Elektromotoros működtetés Pneumatikus működtetés LE-LF LF Tervezési szabványok: Konstrukció: API 602 / ISO Beépítési hosszak: ASME B16.; EN 558 eg. tokos kivitel: ASME B16.11; DIN 3239 eg. toldatos kivitel: ASME B16.25; EN Menetes kivitel: ASME B NPT Karimás kivitel: ASME B16.5; EN 92-1; GOST 12815; GOST Nyomáspróba: API 602; EN NACE-es kivitel: NACE MR0175 / ISO LE LF
34 -8960 LENTI, Petőfi u. 37. Anyagtáblázat LE-LF típusú elzáró és fojtó szelep N o Megnevezés T= -29 C ~ +427 C Normál kivitel NACE-es kivitel Korrózióálló kivitel T= -46 C ~ +343 C T= -20 C ~ +550 C T= -46 C ~ +343 C T= -60 C ~ +427 C 1 áz ASTM A5 ASTM A182 F11 ASTM A182 F316(L) 2 3 Fedél Szelepfej ASTM A5 (+F) (+F) ASTM A182 F11 (+F) ASTM A182 F6NM (+F) ASTM A182 F316(L) (+F) LE-LF LF 4 Szelepülék F (+F) F (+F) F (+F) F ASTM A182 F6NM (+F) F (+F) 5 Orsó ASTM A182 F6NM 6 Tömszelence tömítés Grafit Grafit Grafit Grafit Grafit 7 áz-fedél tömítés Sprial Wound 316L+Grafit Sprial Wound 316L+Grafit Sprial Wound 316L+Grafit ASTM A L Sprial Wound 316L+Grafit 8; Csavar ASTM A193 B7 ASTM A320 L7 ASTM A193 B16 ASTM A320 L7M ASTM A193 B8M Cl.2 9; 11 Csavaranya ASTM A194 2 ASTM A194 Gr.4 ASTM A194 8M ASTM A194 2M ASTM A194 8M F = Stellit 6 felhegesztés (min. 350 B) Egyéb közegnek, hőfoknak megfelelő anyagminőség megrendelés szerint. Választható TRIM anyag kombinációk: Trim szám (API 602) Stellit 6 Stellit Szelepfej tömítőfelülete Szelepülék tömítőfelülete Orsó anyaga 4 Stellit Stellit Stellit 6 Stellit 6 316
35 -8960 LENTI, Petőfi u. 37. Mérettáblázat LE-LF típusú elzáró és fojtó szelep ANSI CLASS 1/2 3/ /4 1 1/2 2 L RF * L RJ * * CLASS 300-as beépítési hosszak CLASS / / / / LE-LF LF CLASS 600 CLASS 900; CLASS 0 1/ / / / / / / / CLASS 0** CLASS 800; CLASS 0; CLASS 0** 1/2 3/ /4 1 1/ ** Ring-joint ház-fedél tömítéssel /8 1/2 3/ /4 1 1/2 2 L SW ;LB Smin , , , , , , ,
36 -8960 LENTI, Petőfi u. 37. Mérettáblázat LE-LF típusú elzáró és fojtó szelep EN PN 16; PN 25; PN 40 PN 63 LFB; LFD LSW; LB Smin LFB; LFD LSW; LB Smin , , , , , , , , ,7 48,8 61, ,7 48,8 61, LE-LF LF PN 0; PN 160 PN LFB; LFD LSW; LB Smin , , , , , , , , , , , , , , LFB; LFD LSW; LB Smin PN 320; PN 400 LFB; LFD LSW; LB Smin , , , , , , , Mobiltel:
37 LVCS-1 típusú visszacsapószelep LVCS-1 típusú visszacsapószelep LOG VALVE Kft LENTI, Petőfi u. 37. Mérettartomány - 50 / 3/8-2 Nyomás tartomány PN / CLASS 0 őfok tartomány - 60 C -tól +550 C- ig API 602 szabvány szerinti kovácsolt házas visszacsapószelep 50 mm névleges méretig, széles nyomás-, és hőmérséklettartományra. Dugattyús típusú visszacsapószelep, spirálrugó visszatérítésű záróelemmel. A szelep csak egyirányú áramlást tesz lehetővé, visszaáramlás esetén a rugóerő, illetve a közegnyomás hatására a szelep lezár. A szelepülék és a záróelem is Stellit 6 felhegesztéssel van ellátva a jó kopásállóság érdekében. A ház-fedél tömítés nagy rugalmasságú spiráltömítés, magasabb nyomásoknál korrózióálló fém tömítőgyűrű. A visszacsapószelepek igény szerint cserélhető, becsavart szelepülékkel is készülhetnek. Anyagminőségek: ASTM A5 ASTM A182 F11 ASTM A182 F316(L) Fő jellemzők: Kovácsolt ház Csavarozott fedél Kúpos felületen záró, rugóvisszatérítésű záróelem Karimás, menetes, heg. toldatos, vagy heg. tokos csatlakozás Kiviteli variációk: Cserélhető szelepülék LVCS-1 Tervezési szabványok: Konstrukció: API 602 / ISO Beépítési hosszak: ASME B16.; EN 558 eg. tokos kivitel: ASME B16.11; DIN 3239 eg. toldatos kivitel: ASME B16.25; EN Menetes kivitel: ASME B NPT Karimás kivitel: ASME B16.5; EN 92-1; GOST 12815; GOST Nyomáspróba: API 602; EN NACE-es kivitel: NACE MR0175 / ISO 15156
38 -8960 LENTI, Petőfi u. 37. Anyagtáblázat LVCS-1 típusú visszacsapószelep N o Megnevezés T= -29 C ~ +427 C Normál kivitel NACE-es kivitel Korrózióálló kivitel T= -46 C ~ +343 C T= -20 C ~ +550 C T= -46 C ~ +343 C T= -60 C ~ +427 C 1 áz ASTM A5 ASTM A182 F11 ASTM A182 F316(L) 2 Fedél ASTM A5 ASTM A182 F11 ASTM A182 F316(L) 3 Záróelem (+F) (+F) (+F) (+F) (+F) 4 5 Szelepülék Rugó F (+F) ASTM A F (+F) ASTM A F (+F) ASTM A F (+F) INCONEL X-750 F (+F) ASTM A LVCS-1 6 áz-fedél tömítés Sprial Wound 316L+Grafit Sprial Wound 316L+Grafit Sprial Wound 316L+Grafit ASTM A L Sprial Wound 316L+Grafit 7 Csavar ASTM A193 B7 ASTM A320 L7 ASTM A193 B16 ASTM A320 L7M ASTM A193 B8M Cl.2 8 Csavaranya ASTM A194 2 ASTM A194 Gr.4 ASTM A194 8M ASTM A194 2M ASTM A194 8M F = Stellit 6 felhegesztés (min. 350 B) Egyéb közegnek, hőfoknak megfelelő anyagminőség megrendelés szerint. Választható TRIM anyag kombinációk: Trim szám (API 602) Stellit 6 Stellit Záróelem tömítőfelülete Szelepülék tömítőfelülete 4 Stellit Stellit 6 Stellit 6 Stellit 6
39 -8960 LENTI, Petőfi u. 37. Mérettáblázat LVCS-1 típusú visszacsapószelep ANSI CLASS 1/ / / / / / / / /2 3/ /4 1 1/2 2 L RF * L RJ * * CLASS 300-as beépítési hosszak CLASS CLASS 300 1/2 3/ /4 1 1/ CLASS 900; CLASS LVCS-1 CLASS 0** CLASS 800; CLASS 0; CLASS 0** 1/2 3/ /4 1 1/ ** Ring-joint ház-fedél tömítéssel /8 1/2 3/ /4 1 1/2 2 L SW ;LB Smin , , , , , , ,
40 -8960 LENTI, Petőfi u. 37. Mérettáblázat LVCS-1 típusú visszacsapószelep EN PN 16; PN 25; PN 40 PN 63 LFB; LFD , , , , , , , , , , , , , , LFB; LFD LSW; LB LSW; LB Smin Smin PN 0; PN 160 PN , , , , , , , , , , , , , ,2 16 LFB; LFD LFB; LFD LSW; LB LSW; LB Smin Smin LVCS-1 PN 320; PN 400 LFB; LFD LSW; LB Smin , , , , , , ,
41 LVCS-2 típusú visszacsapószelep LVCS-2 típusú visszacsapószelep LOG VALVE Kft LENTI, Petőfi u. 37. Mérettartomány 50 - / 2-6 Nyomás tartomány PN 16 - / CLASS 0 őfok tartomány - 60 C -tól +427 C- ig Lengő típusú visszacsapószelep széles nyomás-, és hőmérséklettartományra. A szelep csak egyirányú áramlást tesz lehetővé, visszaáramlás esetén a záróelem saját súlya, illetve a közegnyomás hatására a szelep lezár. A szelepház kis méreteknél hegesztett, nagy méreteknél öntött kivitelű. A szelepülék és a záróelem is Stellit 6 felhegesztéssel van ellátva a jó kopásállóság érdekében. A szelepülék készülhet behegesztett, vagy cserélhető, becsavart kivitelben is. A ház-fedél tömítés nagy rugalmasságú spiráltömítés, magasabb nyomásoknál korrózióálló fém tömítőgyűrű, vagy öntömítő grafit gyűrű. Anyagminőségek: ; ASTM A352 C ASTM A (L); ASTM A351 CF8M Fő jellemzők: Öntött, vagy hegesztett ház Csavarozott fedél Önbeálló záróelem Karimás, vagy heg. toldatos csatlakozás Kiviteli variációk: Cserélhető szelepülék Öntömítő fedél nagyobb nyomások esetén Vevői igény szerint LVCS-2 Tervezési szabványok: Konstrukció: API 6D / ISO Beépítési hosszak: ASME B16. eg. toldatos kivitel: ASME B16.25; EN Karimás kivitel: ASME B16.5; EN 92-1; GOST 12815; GOST Nyomáspróba: API 6D; EN NACE-es kivitel: NACE MR0175 / ISO 15156
42 -8960 LENTI, Petőfi u. 37. Anyagtáblázat LVCS-2 típusú visszacsapószelep N o Megnevezés Normál kivitel NACE-es kivitel Korrózióálló kivitel T= -46 C ~ +343 C T= -46 C ~ +343 C T= -60 C ~ +427 C 1 áz ASTM A352 C ASTM A352 C ASTM A351 CF8M ASTM A (L) 2 Fedél ASTM A (L) 3 4 Záróelem Szelepülék +F +F ASTM A (L) +F F +F F +F F +F LVCS-2 5 Tengely ASTM A Lengőkar ASTM A352 C ASTM A351 CF8M ASTM A351 CF8M 7 áz-fedél tömítés Sprial Wound 316L+Grafit Sprial Wound 316L+Grafit 8 9 Csavar Csavaranya ASTM A320 L7 ASTM A320 L7M ASTM A193 B8M Cl.2 ASTM A194 Gr.4 ASTM A194 2M ASTM A194 8M F = Stellit 6 felhegesztés (min. 350 B) Egyéb közegnek, hőfoknak megfelelő anyagminőség megrendelés szerint.
43 -8960 LENTI, Petőfi u. 37. Mérettáblázat LVCS-2 típusú visszacsapószelep ANSI CLASS / / L RF * * CLASS 300-as beépítési hosszak CLASS 600 L RF * L RJ * L RJ * CLASS / / CLASS 900 LVCS-2 CLASS /
44 -8960 LENTI, Petőfi u. 37. Mérettáblázat LVCS-2 típusú visszacsapószelep EN PN 16; PN 25 PN 40 LFB; LFD LFB; LFD PN 63 PN 0 LFB; LFD LFB; LFD LVCS-2 PN 160 PN LFB; LFD LFB; LFD
45 -8960 LENTI, Petőfi út 37. T típusú éktolózár T típusú éktolózár Mérettartomány - 50 / 3/8-2 Nyomás tartomány PN / CLASS 0 őfok tartomány - 60 C -tól +550 C- ig API 602 szabvány szerinti kovácsolt házas éktolózár 50 mm névleges méretig, széles nyomás-, és hőmérséklettartományra. Emelkedő orsós kivitel, nem emelkedő kézikerékkel. A házba besajtolt ülésgyűrűk és az ék is Stellit 6 felhegesztéssel vannak ellátva a jó kopásállóság érdekében. A tömszelence tömítés grafit (vagy teflon) gyűrűi üzem közben is cserélhetők az orsó teljesen felhúzott állapota mellett. A ház-fedél tömítés nagy rugalmasságú spiráltömítés, magasabb nyomásoknál korrózióálló fém tömítőgyűrű. Anyagminőségek: ASTM A5 ASTM A182 F11 ASTM A182 F316(L) Fő jellemzők: Teljes átömlésű Csavarozott fedél Merev ékes záróelem és besajtolt ülésgyűrűk Emelkedő orsós kivitel, nem emelkedő kézikerékkel Felső zárás biztosítása Két helyen csapágyazott orsóanya Karimás, menetes, heg. toldatos, vagy heg. tokos csatlakozás Kiviteli variációk: Elektromotoros működtetés Pneumatikus működtetés Tervezési szabványok: Konstrukció: API 602 / ISO Beépítési hosszak: ASME B16.; EN 558 eg. tokos kivitel: ASME B16.11; DIN 3239 eg. toldatos kivitel: ASME B16.25; EN Menetes kivitel: ASME B NPT Karimás kivitel: ASME B16.5; EN 92-1; GOST 12815; GOST Nyomáspróba: API 602; EN NACE-es kivitel: NACE MR0175 / ISO T
46 -8960 LENTI, Petőfi út 37. Anyagtáblázat T típusú éktolózár N o Megnevezés T= -29 C ~ +427 C Normál kivitel NACE-es kivitel Korrózióálló kivitel T= -46 C ~ +343 C T= -20 C ~ +550 C T= -46 C ~ +343 C T= -60 C ~ +427 C 1 áz ASTM A5 ASTM A182 F11 ASTM A182 F316(L) 2 Fedél ASTM A5 ASTM A182 F11 ASTM A182 F316(L) 3 Ék (+F) (+F) (+F) ASTM A182 F6NM (+F) (+F) 4 Ülésgyűrű (+F) (+F) (+F) ASTM A182 F6NM (+F) (+F) 5 Orsó ASTM A182 F6NM 6 Tömszelence tömítés Grafit Grafit Grafit Grafit Grafit 7 áz-fedél tömítés Sprial Wound 316L+Grafit Sprial Wound 316L+Grafit Sprial Wound 316L+Grafit ASTM A L Sprial Wound 316L+Grafit 8; Csavar ASTM A193 B7 ASTM A320 L7 ASTM A193 B16 ASTM A320 L7M ASTM A193 B8M Cl.2 9; 11 Csavaranya ASTM A194 2 F = Stellit 6 felhegesztés (min. 350 B) Egyéb közegnek, hőfoknak megfelelő anyagminőség megrendelés szerint. Választható TRIM anyag kombinációk: ASTM A194 Gr.4 Trim szám (API 602) ASTM A194 8M ASTM A194 2M ASTM A194 8M Stellit 6 Stellit Ék tömítőfelülete Ülésgyűrű tömítőfelülete Orsó anyaga 4 Stellit Stellit Stellit 6 Stellit T
47 -8960 LENTI, Petőfi út 37. Mérettáblázat T típusú éktolózár ANSI CLASS CLASS 300 L RF * L RJ * 1/ / / / / / / / * CLASS 300-as beépítési hosszak CLASS 600 CLASS 900; CLASS 0 1/ / / / / / / / CLASS 0** 1/2 3/ /4 1 1/ ** Ring-joint ház-fedél tömítéssel CLASS 800; CLASS 0; CLASS 0** 3/8 1/2 3/ /4 1 1/2 2 L SW ;LB Smin & & & # # # # # # , , , , , , , T
48 -8960 LENTI, Petőfi út 37. Mérettáblázat T típusú éktolózár EN PN 16; PN 25; PN 40 PN LFB; LFD LSW; LB ,6 21,8 27,2 33,9 42,7 48,8 61,2 Smin LFB; LFD LSW; LB Smin , , , , , , , PN 0; PN 160 PN , , , , , , , , , , , , , , LFB; LFD PN 320; PN 400 LFB; LFD LSW; LB LSW; LB ,6 21,8 27,2 33,9 42,7 48,8 61,2 Smin Smin LFB; LFD LSW; LB Smin T
49 -8960 LENTI, Petőfi út 37. LRT típusú éktolózár LRT típusú éktolózár Mérettartomány / 2-8 Nyomás tartomány PN 16 - / CLASS 0 őfok tartomány - 60 C -tól +427 C- ig API 600 szabvány szerinti öntött házú, rugalmas záróelemű éktolózár széles nyomás-, és hőmérséklettartományra. Emelkedő orsós kivitel, nem emelkedő kézikerékkel. Az ülésgyűrű behegesztett, vagy cserélhető, menetes kivitelben készül. Az ülésgyűrű és az ék tömítőfelülete is Stellit 6 felhegesztéssel van ellátva a jó kopásállóság érdekében. A tömszelence tömítés grafit (vagy teflon) gyűrűi üzem közben is cserélhetők az orsó teljesen felhúzott állapota mellett. A ház-fedél tömítés nagy rugalmasságú spiráltömítés, magasabb nyomásoknál korrózióálló fém tömítőgyűrű. Anyagminőségek: ASTM A WCB ASTM A352 C ASTM A351 CF8M Fő jellemzők: Öntött ház és fedél Rugalmas záróelem Behegesztett, vagy menetes ülésgyűrűk Emelkedő orsós kivitel, nem emelkedő kézikerékkel Felső zárás biztosítása Karimás, vagy heg. toldatos csatlakozás Kiviteli variációk: Elektromotoros működtetés Pneumatikus működtetés Tervezési szabványok: Konstrukció: API 602 / ISO 434 Beépítési hosszak: ASME B16.; EN 558 eg. toldatos kivitel: ASME B16.25; EN Karimás kivitel: ASME B16.5; EN 92-1; GOST 12815; GOST Nyomáspróba: API 602; EN LRT
50 -8960 LENTI, Petőfi út 37. Anyagtáblázat LRT típusú éktolózár N o Megnevezés Normál kivitel Korrózióálló kivitel T= -29 C ~ +427 C T= -46 C ~ +343 C T= -60 C ~ +427 C 1 áz ASTM A WCB ASTM A352 C ASTM A351 CF8M 2 Fedél ASTM A WCB ASTM A352 C ASTM A351 CF8M 3 Ék ASTM A WCB (+F) ASTM A352 C (+F) ASTM A351 CF8M (+F) 4 Ülésgyűrű ASTM A5 (+F) (+F) (+F) 5 Orsó 6 Tömszelence tömítés Grafit Grafit Grafit 7 áz-fedél tömítés Sprial Wound 316L+Grafit Sprial Wound 316L+Grafit Sprial Wound 316L+Grafit 8; 9; 11 Csavar Csavaranya ASTM A193 B7 ASTM A194 2 ASTM A320 L7 ASTM A194 Gr.4 ASTM A193 B8M Cl.2 ASTM A194 8M LRT F = Stellit 6 felhegesztés (min. 350 B) Egyéb közegnek, hőfoknak megfelelő anyagminőség megrendelés szerint.
51 Mérettáblázat LRT típusú éktolózár ANSI Mérettáblázat LRT típusú éktolózár ANSI * /2 2 1/2 2 1/2 2 1/2 2 1/ L RF L RF L RF L RF L RF L RJ L RJ L RJ L RJ L RJ L BW L BW L BW L BW L BW (nyitva) (nyitva) (nyitva) (nyitva) (nyitva) CLASS CLASS 600 CLASS 0 CLASS 300 CLASS 900 * Fokozóműves LOG VALVE Kft LENTI, Petőfi út 37. LRT
52 -8960 LENTI, Petőfi út 37. Mérettáblázat LRT típusú éktolózár EN PN 16 PN 25; PN 40 LFB; LFD (nyitva) L FB; L FD (nyitva) PN 63; PN 0 PN 160 L FB; L FD (nyitva) L FB; L FD (nyitva) PN 50 L FB; L FD (nyitva) 695 LRT * 1400 * Fokozóműves
53 LPT - LPBT típusú párhuzamos tolózár LPT - LPBT típusú párhuzamos tolózár Mérettartomány 50 - / 2-6 Nyomás tartomány PN / CLASS őfok tartomány API 6D szabvány szerinti öntött házú, párhuzamos záróelemű tolózár lágy tömítőgyűrűkkel. Emelkedő orsós kivitel, nem emelkedő kézikerékkel. Az ékszerűen kiképzett, osztott záróelem biztosítja a szivárgásmentes zárást és az alacsony működtető nyomatékot. A tolózárnak kicsi az áramlási vesztesége, mivel turbulencia mentes áramlást tesz lehetővé. A záróelem keménykróm vagy vegyinikkel bevonattal van ellátva a jó kopásállóság érdekében. Az LPBT típusváltozat rugóvisszatérítésű, pneumatikus működtetővel felszerelve ideálisan alkalmazható biztonsági elzáró szerelvényként. Anyagminőségek: ASTM A352 C ASTM A351 CF8M - 60 C -tól + C- ig Fő jellemzők: Acélöntvény ház és fedél Emelkedő orsós kivitel, nem emelkedő kézikerékkel Párhuzamos, osztott záróelem Turbulenciamentes áramlás Karimás, vagy heg. toldatos csatlakozás Kiviteli variációk: Elektromotoros működtetés Pneumatikus működtetés LOG VALVE Kft LENTI, Petőfi út 37. LPBT típus, rugóvisszatérítésű pneumatikus működtetővel Tervezési szabványok: Konstrukció: API 6D / ISO Beépítési hosszak: ASME B16.; EN 558 eg. toldatos kivitel: ASME B16.25; EN Karimás kivitel: ASME B16.5; EN 92-1; GOST 12815; GOST Nyomáspróba: API 6D; EN LPT
54 -8960 LENTI, Petőfi út 37. Anyagtáblázat LPT típusú párhuzamos tolózár N o Megnevezés Normál kivitel Korrózióálló kivitel T= -46 C ~ + C T= -60 C ~ + C 1 áz ASTM A352 C ASTM A351 CF8M 2 Fedél ASTM A352 C ASTM A351 CF8M 3 Nyelv +ENP/+Cr ASTM A (L) +ENP/+Cr 4 Ülésgyűrű +ENP 5 Orsó 6 Tömítőgyűrű PTFE DEVLON-V PEEK PTFE DEVLON-V PEEK 7 Tömszelence tömítés Grafit / PTFE Grafit / PTFE 8 áz-fedél tömítés Sprial Wound 316L+Grafit Sprial Wound 316L+Grafit 9 Csavar Csavaranya ASTM A320 L7 ASTM A194 Gr.4 ASTM A193 B8M Cl.2 ASTM A194 8M LPT ENP = Vegyinikkel bevonat Cr = Keménykróm bevonat Egyéb közegnek, hőfoknak megfelelő anyagminőség megrendelés szerint.
55 -8960 LENTI, Petőfi út 37. Mérettáblázat LPT típusú párhuzamos tolózár ANSI CLASS 300 CLASS / / * 774 * Fokozóműves CLASS / * LPT * Fokozóműves
