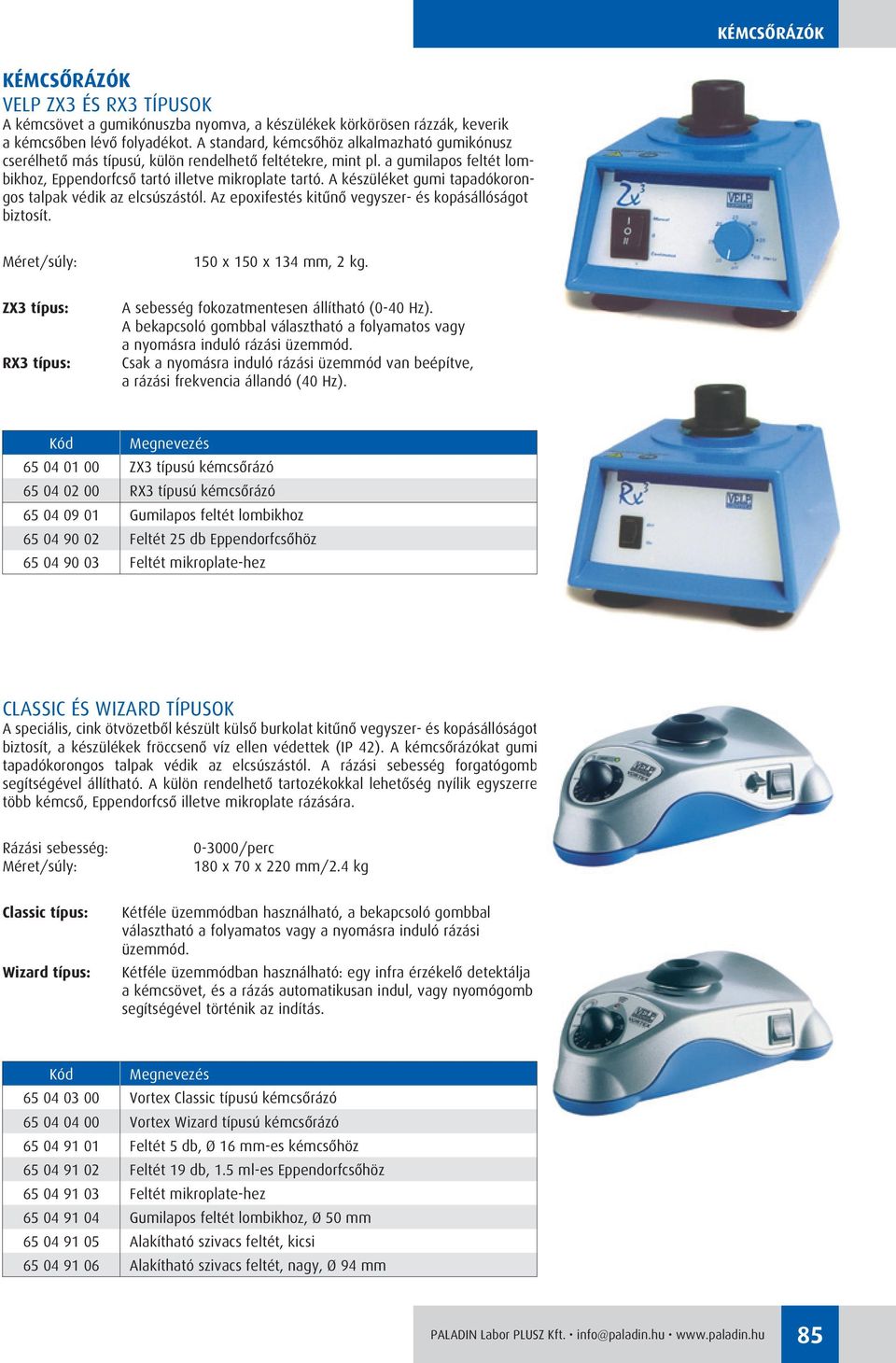

1 KÉMCSÔRÁZÓK KÉMCSÔRÁZÓK VELP ZX3 ÉS RX3 TÍPUSOK A kémcsövet a gumikónuszba nyomva, a készülékek körkörösen rázzák, keverik a kémcsôben lévô folyadékot. A standard, kémcsôhöz alkalmazható gumikónusz cserélhetô más típusú, külön rendelhetô feltétekre, mint pl. a gumilapos feltét lombikhoz, Eppendorfcsô tartó illetve mikroplate tartó. A készüléket gumi tapadókorongos talpak védik az elcsúszástól. Az epoxifestés kitûnô vegyszer- és kopásállóságot biztosít. Méret/súly: 150 x 150 x 134 mm, 2 kg. ZX3 típus: RX3 típus: A sebesség fokozatmentesen állítható (0-40 Hz). A bekapcsoló gombbal választható a folyamatos vagy a nyomásra induló rázási üzemmód. Csak a nyomásra induló rázási üzemmód van beépítve, a rázási frekvencia állandó (40 Hz). Megnevezés ZX3 típusú kémcsôrázó RX3 típusú kémcsôrázó Gumilapos feltét lombikhoz Feltét 25 db Eppendorfcsôhöz Feltét mikroplate-hez CLASSIC ÉS WIZARD TÍPUSOK A speciális, cink ötvözetbôl készült külsô burkolat kitûnô vegyszer- és kopásállóságot biztosít, a készülékek fröccsenô víz ellen védettek (IP 42). A kémcsôrázókat gumi tapadókorongos talpak védik az elcsúszástól. A rázási sebesség forgatógomb segítségével állítható. A külön rendelhetô tartozékokkal lehetôség nyílik egyszerre több kémcsô, Eppendorfcsô illetve mikroplate rázására. Rázási sebesség: Méret/súly: /perc 180 x 70 x 220 mm/2.4 kg Classic típus: Wizard típus: Kétféle üzemmódban használható, a bekapcsoló gombbal választható a folyamatos vagy a nyomásra induló rázási üzemmód. Kétféle üzemmódban használható: egy infra érzékelô detektálja a kémcsövet, és a rázás automatikusan indul, vagy nyomógomb segítségével történik az indítás. Megnevezés Vortex Classic típusú kémcsôrázó Vortex Wizard típusú kémcsôrázó Feltét 5 db, Ø 16 mm-es kémcsôhöz Feltét 19 db, 1.5 ml-es Eppendorfcsôhöz Feltét mikroplate-hez Gumilapos feltét lombikhoz, Ø 50 mm Alakítható szivacs feltét, kicsi Alakítható szivacs feltét, nagy, Ø 94 mm 85

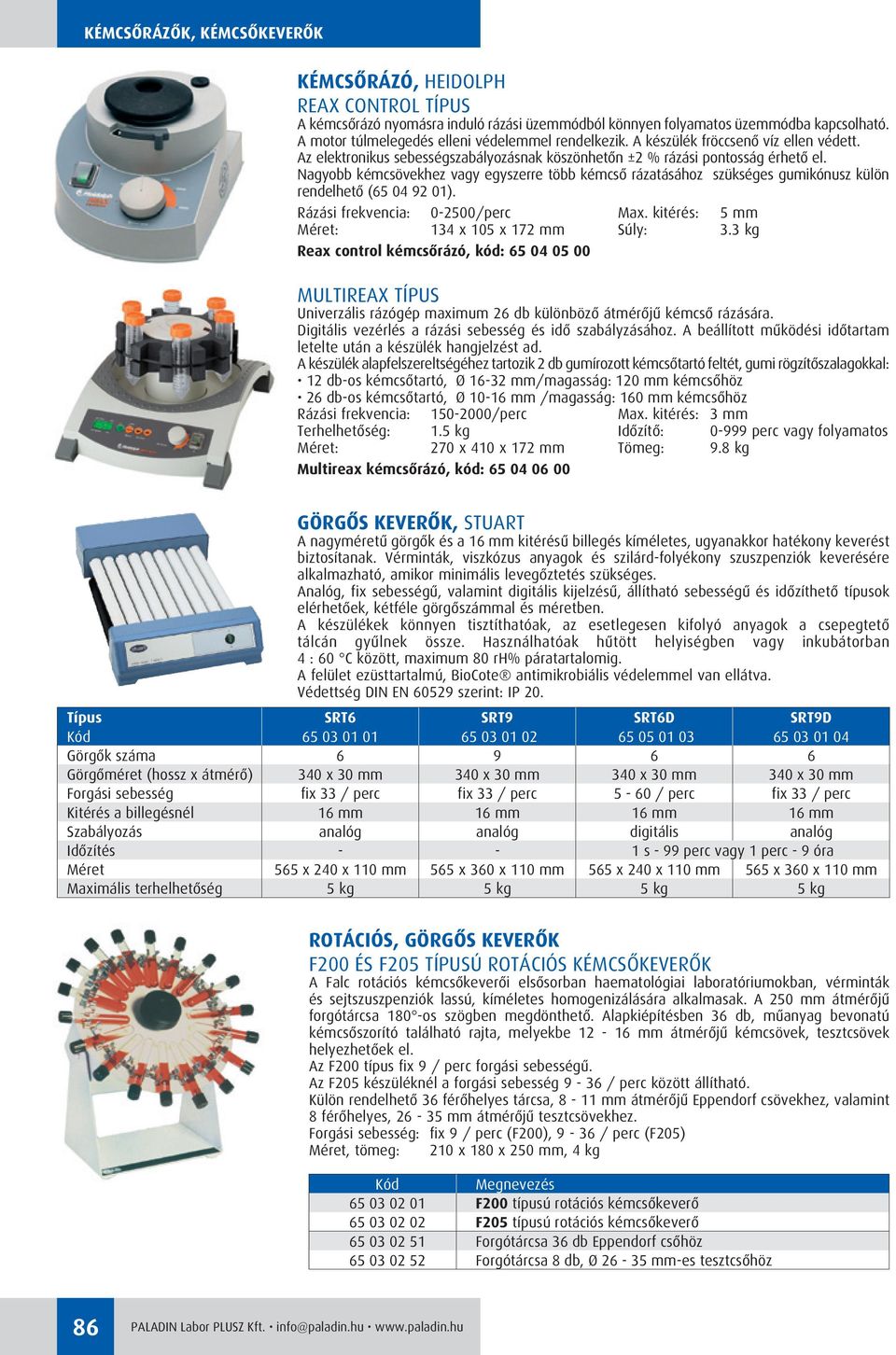

2 KÉMCSÔRÁZÔK, KÉMCSÔKEVERÔK KÉMCSÔRÁZÓ, HEIDOLPH REAX CONTROL TÍPUS A kémcsôrázó nyomásra induló rázási üzemmódból könnyen folyamatos üzemmódba kapcsolható. A motor túlmelegedés elleni védelemmel rendelkezik. A készülék fröccsenô víz ellen védett. Az elektronikus sebességszabályozásnak köszönhetôn ±2 % rázási pontosság érhetô el. Nagyobb kémcsövekhez vagy egyszerre több kémcsô rázatásához szükséges gumikónusz külön rendelhetô ( ) /perc Max. kitérés: 5 mm 134 x 105 x 172 mm Súly: 3.3 kg Reax control kémcsôrázó, kód: MULTIREAX TÍPUS Univerzális rázógép maximum 26 db különbözô átmérôjû kémcsô rázására. Digitális vezérlés a rázási sebesség és idô szabályzásához. A beállított mûködési idôtartam letelte után a készülék hangjelzést ad. A készülék alapfelszereltségéhez tartozik 2 db gumírozott kémcsôtartó feltét, gumi rögzítôszalagokkal: 12 db-os kémcsôtartó, Ø mm/magasság: 120 mm kémcsôhöz 26 db-os kémcsôtartó, Ø mm /magasság: 160 mm kémcsôhöz /perc Max. kitérés: 3 mm 1.5 kg perc vagy folyamatos 270 x 410 x 172 mm 9.8 kg Multireax kémcsôrázó, kód: GÖRGÔS KEVERÔK, STUART A nagyméretû görgôk és a 16 mm kitérésû billegés kíméletes, ugyanakkor hatékony keverést biztosítanak. Vérminták, viszkózus anyagok és szilárd-folyékony szuszpenziók keverésére alkalmazható, amikor minimális levegôztetés szükséges. Analóg, fix sebességû, valamint digitális kijelzésû, állítható sebességû és idôzíthetô típusok elérhetôek, kétféle görgôszámmal és méretben. A készülékek könnyen tisztíthatóak, az esetlegesen kifolyó anyagok a csepegtetô tálcán gyûlnek össze. Használhatóak hûtött helyiségben vagy inkubátorban 4 : 60 C között, maximum 80 rh% páratartalomig. A felület ezüsttartalmú, BioCote antimikrobiális védelemmel van ellátva. Védettség DIN EN szerint: IP 20. Típus SRT6 SRT9 SRT6D SRT9D Görgôk száma Görgôméret (hossz x átmérô) 340 x 30 mm 340 x 30 mm 340 x 30 mm 340 x 30 mm Forgási sebesség fix 33 / perc fix 33 / perc 5-60 / perc fix 33 / perc Kitérés a billegésnél 16 mm 16 mm 16 mm 16 mm Szabályozás analóg analóg digitális analóg Idôzítés s - 99 perc vagy 1 perc - 9 óra Méret 565 x 240 x 110 mm 565 x 360 x 110 mm 565 x 240 x 110 mm 565 x 360 x 110 mm Maximális terhelhetôség 5 kg 5 kg 5 kg 5 kg ROTÁCIÓS, GÖRGÔS KEVERÔK F200 ÉS F205 TÍPUSÚ ROTÁCIÓS KÉMCSÔKEVERÔK A Falc rotációs kémcsôkeverôi elsôsorban haematológiai laboratóriumokban, vérminták és sejtszuszpenziók lassú, kíméletes homogenizálására alkalmasak. A 250 mm átmérôjû forgótárcsa 180 -os szögben megdönthetô. Alapkiépítésben 36 db, mûanyag bevonatú kémcsôszorító található rajta, melyekbe mm átmérôjû kémcsövek, tesztcsövek helyezhetôek el. Az F200 típus fix 9 / perc forgási sebességû. Az F205 készüléknél a forgási sebesség 9-36 / perc között állítható. Külön rendelhetô 36 férôhelyes tárcsa, 8-11 mm átmérôjû Eppendorf csövekhez, valamint 8 férôhelyes, mm átmérôjû tesztcsövekhez. Forgási sebesség: fix 9 / perc (F200), 9-36 / perc (F205) Méret, tömeg: 210 x 180 x 250 mm, 4 kg Megnevezés F200 típusú rotációs kémcsôkeverô F205 típusú rotációs kémcsôkeverô Forgótárcsa 36 db Eppendorf csôhöz Forgótárcsa 8 db, Ø mm-es tesztcsôhöz 86

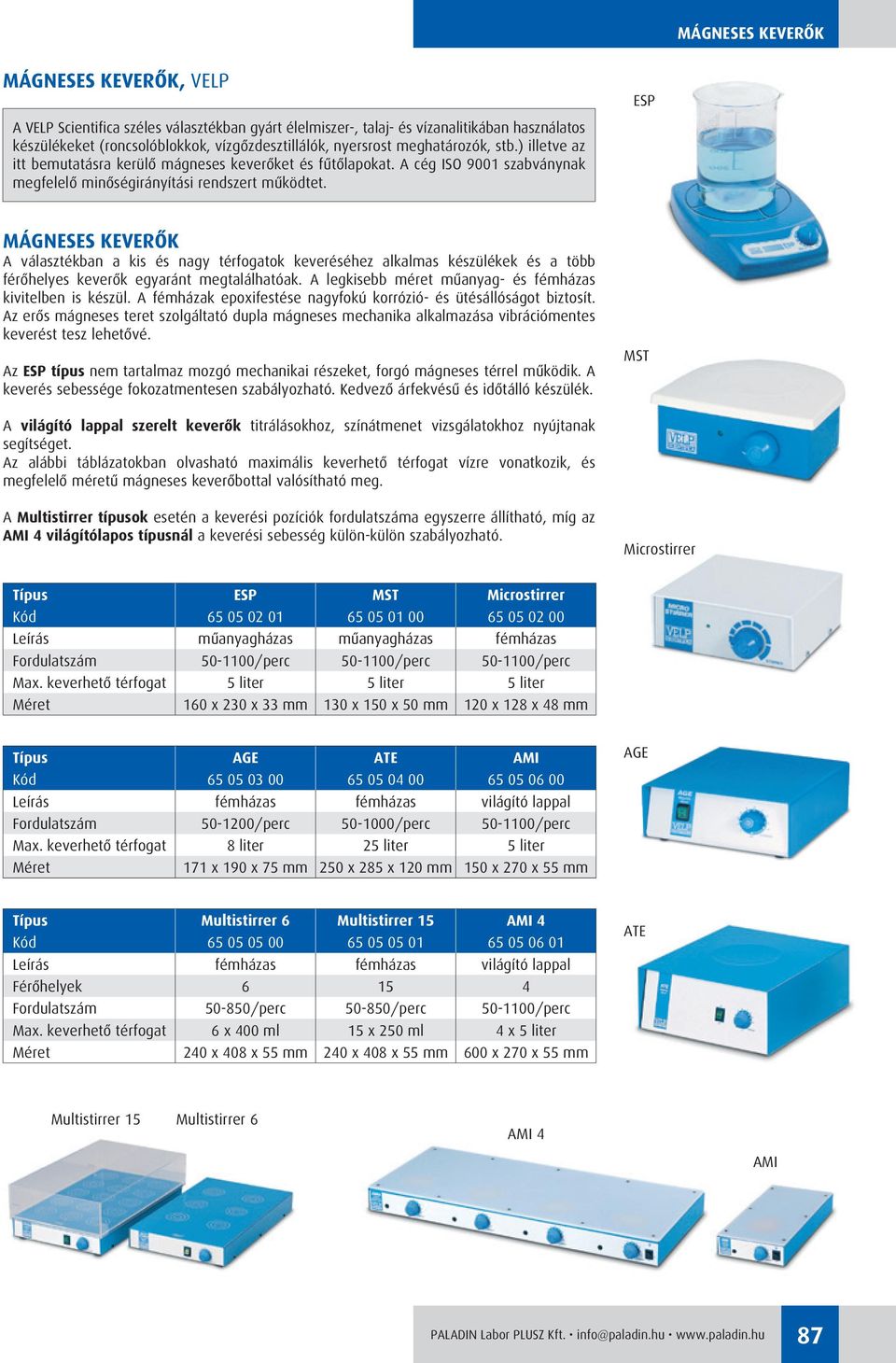

3 MÁGNESES KEVERÔK MÁGNESES KEVERÔK, VELP A VELP Scientifica széles választékban gyárt élelmiszer-, talaj- és vízanalitikában használatos készülékeket (roncsolóblokkok, vízgôzdesztillálók, nyersrost meghatározók, stb.) illetve az itt bemutatásra kerülô mágneses keverôket és fûtôlapokat. A cég ISO 9001 szabványnak megfelelô minôségirányítási rendszert mûködtet. ESP MÁGNESES KEVERÔK A választékban a kis és nagy térfogatok keveréséhez alkalmas készülékek és a több férôhelyes keverôk egyaránt megtalálhatóak. A legkisebb méret mûanyag- és fémházas kivitelben is készül. A fémházak epoxifestése nagyfokú korrózió- és ütésállóságot biztosít. Az erôs mágneses teret szolgáltató dupla mágneses mechanika alkalmazása vibrációmentes keverést tesz lehetôvé. Az ESP típus nem tartalmaz mozgó mechanikai részeket, forgó mágneses térrel mûködik. A keverés sebessége fokozatmentesen szabályozható. Kedvezô árfekvésû és idôtálló készülék. MST A világító lappal szerelt keverôk titrálásokhoz, színátmenet vizsgálatokhoz nyújtanak segítséget. Az alábbi táblázatokban olvasható maximális keverhetô térfogat vízre vonatkozik, és megfelelô méretû mágneses keverôbottal valósítható meg. A Multistirrer típusok esetén a keverési pozíciók fordulatszáma egyszerre állítható, míg az AMI 4 világítólapos típusnál a keverési sebesség külön-külön szabályozható. Microstirrer Típus ESP MST Microstirrer Leírás mûanyagházas mûanyagházas fémházas Fordulatszám /perc /perc /perc Max. keverhetô térfogat 5 liter 5 liter 5 liter Méret 160 x 230 x 33 mm 130 x 150 x 50 mm 120 x 128 x 48 mm Típus AGE ATE AMI Leírás fémházas fémházas világító lappal Fordulatszám /perc /perc /perc Max. keverhetô térfogat 8 liter 25 liter 5 liter Méret 171 x 190 x 75 mm 250 x 285 x 120 mm 150 x 270 x 55 mm AGE Típus Multistirrer 6 Multistirrer 15 AMI Leírás fémházas fémházas világító lappal Férôhelyek Fordulatszám /perc /perc /perc Max. keverhetô térfogat 6 x 400 ml 15 x 250 ml 4 x 5 liter Méret 240 x 408 x 55 mm 240 x 408 x 55 mm 600 x 270 x 55 mm ATE Multistirrer 15 Multistirrer 6 AMI 4 AMI 87

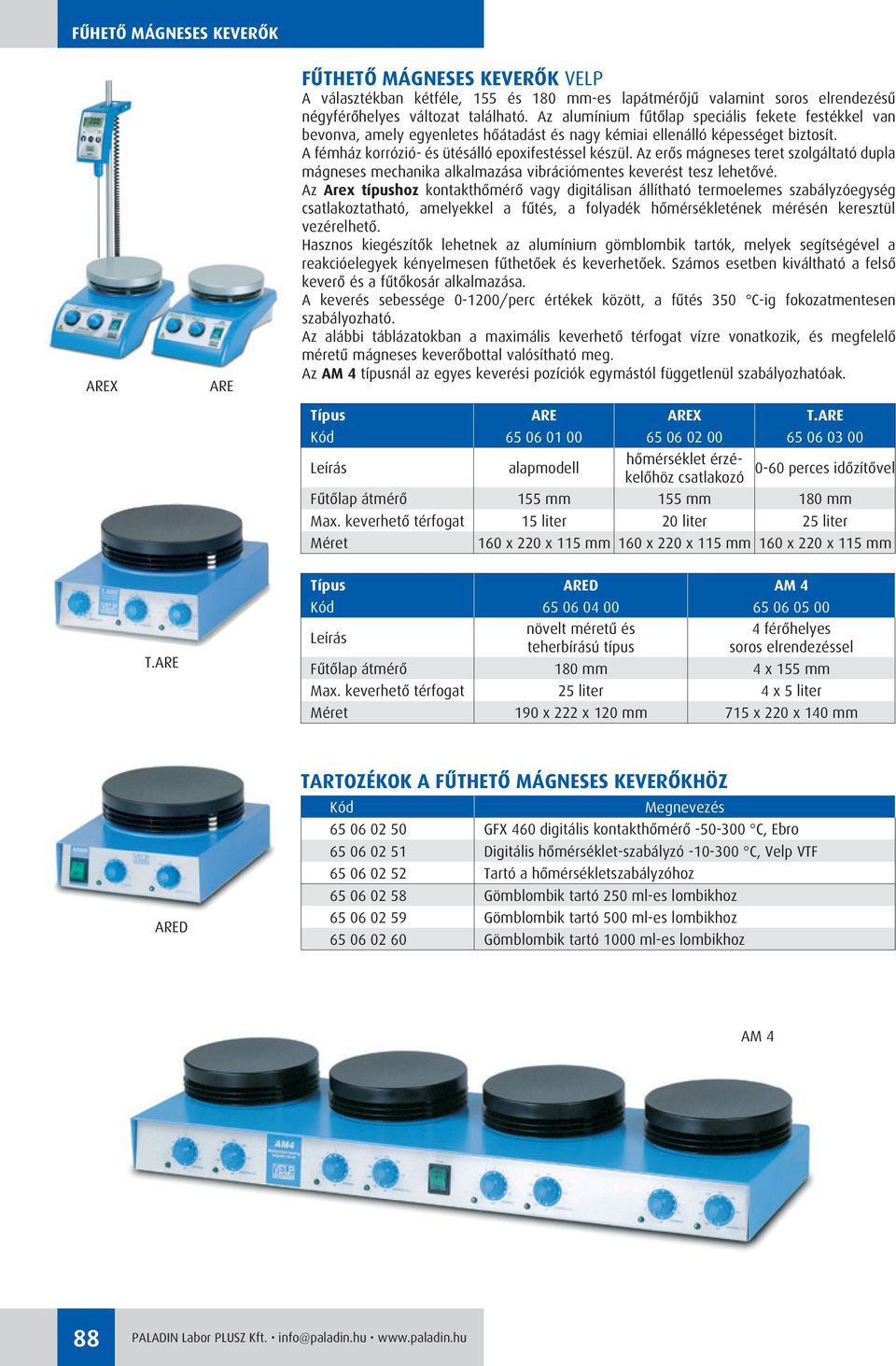

4 FÛHETÔ MÁGNESES KEVERÔK AREX ARE FÛTHETÔ MÁGNESES KEVERÔK VELP A választékban kétféle, 155 és 180 mm-es lapátmérôjû valamint soros elrendezésû négyférôhelyes változat található. Az alumínium fûtôlap speciális fekete festékkel van bevonva, amely egyenletes hôátadást és nagy kémiai ellenálló képességet biztosít. A fémház korrózió- és ütésálló epoxifestéssel készül. Az erôs mágneses teret szolgáltató dupla mágneses mechanika alkalmazása vibrációmentes keverést tesz lehetôvé. Az Arex típushoz kontakthômérô vagy digitálisan állítható termoelemes szabályzóegység csatlakoztatható, amelyekkel a fûtés, a folyadék hômérsékletének mérésén keresztül vezérelhetô. Hasznos kiegészítôk lehetnek az alumínium gömblombik tartók, melyek segítségével a reakcióelegyek kényelmesen fûthetôek és keverhetôek. Számos esetben kiváltható a felsô keverô és a fûtôkosár alkalmazása. A keverés sebessége /perc értékek között, a fûtés 350 C-ig fokozatmentesen szabályozható. Az alábbi táblázatokban a maximális keverhetô térfogat vízre vonatkozik, és megfelelô méretû mágneses keverôbottal valósítható meg. Az AM 4 típusnál az egyes keverési pozíciók egymástól függetlenül szabályozhatóak. Típus ARE AREX T.ARE Leírás alapmodell hômérséklet érzékelôhöz csatlakozó 0-60 perces idôzítôvel Fûtôlap átmérô 155 mm 155 mm 180 mm Max. keverhetô térfogat 15 liter 20 liter 25 liter Méret 160 x 220 x 115 mm 160 x 220 x 115 mm 160 x 220 x 115 mm T.ARE Típus ARED AM Leírás növelt méretû és teherbírású típus 4 férôhelyes soros elrendezéssel Fûtôlap átmérô 180 mm 4 x 155 mm Max. keverhetô térfogat 25 liter 4 x 5 liter Méret 190 x 222 x 120 mm 715 x 220 x 140 mm ARED TARTOZÉKOK A FÛTHETÔ MÁGNESES KEVERÔKHÖZ Megnevezés GFX 460 digitális kontakthômérô C, Ebro Digitális hômérséklet-szabályzó C, Velp VTF Tartó a hômérsékletszabályzóhoz Gömblombik tartó 250 ml-es lombikhoz Gömblombik tartó 500 ml-es lombikhoz Gömblombik tartó 1000 ml-es lombikhoz AM 4 88

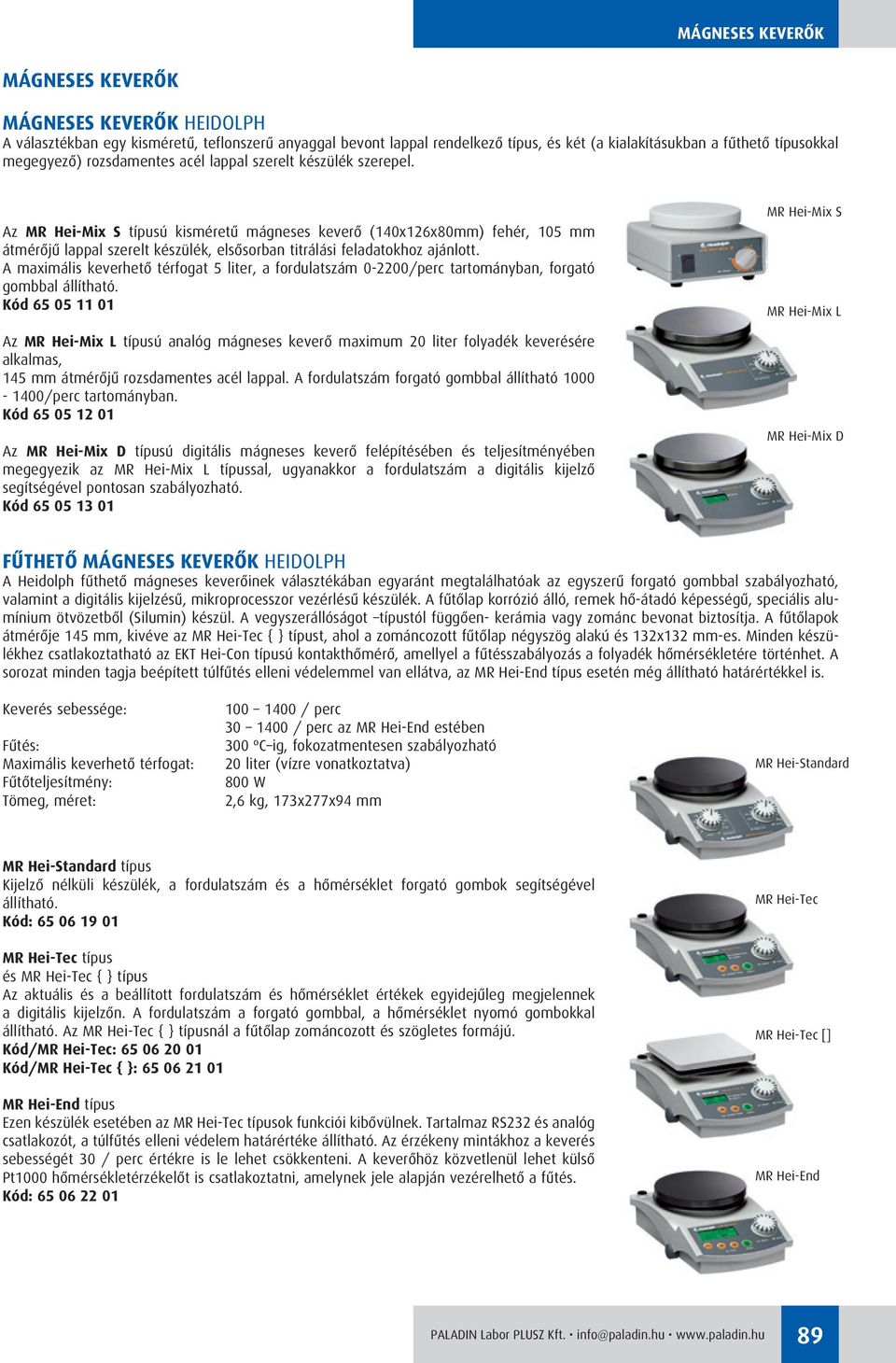

5 MÁGNESES KEVERÔK MÁGNESES KEVERÔK MÁGNESES KEVERÔK HEIDOLPH A választékban egy kisméretû, teflonszerû anyaggal bevont lappal rendelkezô típus, és két (a kialakításukban a fûthetô típusokkal megegyezô) rozsdamentes acél lappal szerelt készülék szerepel. Az MR Hei-Mix S típusú kisméretû mágneses keverô (140x126x80mm) fehér, 105 mm átmérôjû lappal szerelt készülék, elsôsorban titrálási feladatokhoz ajánlott. A maximális keverhetô térfogat 5 liter, a fordulatszám /perc tartományban, forgató gombbal állítható Az MR Hei-Mix L típusú analóg mágneses keverô maximum 20 liter folyadék keverésére alkalmas, 145 mm átmérôjû rozsdamentes acél lappal. A fordulatszám forgató gombbal állítható /perc tartományban Az MR Hei-Mix D típusú digitális mágneses keverô felépítésében és teljesítményében megegyezik az MR Hei-Mix L típussal, ugyanakkor a fordulatszám a digitális kijelzô segítségével pontosan szabályozható MR Hei-Mix S MR Hei-Mix L MR Hei-Mix D FÛTHETÔ MÁGNESES KEVERÔK HEIDOLPH A Heidolph fûthetô mágneses keverôinek választékában egyaránt megtalálhatóak az egyszerû forgató gombbal szabályozható, valamint a digitális kijelzésû, mikroprocesszor vezérlésû készülék. A fûtôlap korrózió álló, remek hô-átadó képességû, speciális alumínium ötvözetbôl (Silumin) készül. A vegyszerállóságot típustól függôen- kerámia vagy zománc bevonat biztosítja. A fûtôlapok átmérôje 145 mm, kivéve az MR Hei-Tec { } típust, ahol a zománcozott fûtôlap négyszög alakú és 132x132 mm-es. Minden készülékhez csatlakoztatható az EKT Hei-Con típusú kontakthômérô, amellyel a fûtésszabályozás a folyadék hômérsékletére történhet. A sorozat minden tagja beépített túlfûtés elleni védelemmel van ellátva, az MR Hei-End típus esetén még állítható határértékkel is. Keverés sebessége: Fûtés: Maximális keverhetô térfogat: Fûtôteljesítmény: Tömeg, méret: / perc / perc az MR Hei-End estében 300 ºC ig, fokozatmentesen szabályozható 20 liter (vízre vonatkoztatva) 800 W 2,6 kg, 173x277x94 mm MR Hei-Standard MR Hei-Standard típus Kijelzô nélküli készülék, a fordulatszám és a hômérséklet forgató gombok segítségével állítható. : MR Hei-Tec típus és MR Hei-Tec { } típus Az aktuális és a beállított fordulatszám és hômérséklet értékek egyidejûleg megjelennek a digitális kijelzôn. A fordulatszám a forgató gombbal, a hômérséklet nyomó gombokkal állítható. Az MR Hei-Tec { } típusnál a fûtôlap zománcozott és szögletes formájú. /MR Hei-Tec: /MR Hei-Tec { }: MR Hei-End típus Ezen készülék esetében az MR Hei-Tec típusok funkciói kibôvülnek. Tartalmaz RS232 és analóg csatlakozót, a túlfûtés elleni védelem határértéke állítható. Az érzékeny mintákhoz a keverés sebességét 30 / perc értékre is le lehet csökkenteni. A keverôhöz közvetlenül lehet külsô Pt1000 hômérsékletérzékelôt is csatlakoztatni, amelynek jele alapján vezérelhetô a fûtés. : MR Hei-Tec MR Hei-Tec [] MR Hei-End 89

6 FÛTHETÔ MÁGNESES KEVERÔK TARTOZÉKAI TARTOZÉKOK A HEIDOLPH FÛTHETÔ MÁGNESES KEVERÔKHÖZ Megnevezés EKT Hei-Con Kontakthômérô, rozsdamentes acél érzékelôvel EKT Hei-Con Kontakthômérô, üvegbevonatos érzékelôvel Pt1000 rozsdamentes acél érzékelô (Csak az MR Hei-End készülékhez) Pt1000 üvegbevonatos érzékelô (Csak az MR Hei-End készülékhez) Tartó a hômérsékletérzékelôkhöz Tartó rúd, rozsdamentes acél (Pl: a kontakthômérôhöz is kell.) Tartókeret a mágneses keverôkhöz (MR Hei-Mix S kivételével) Vegyszerálló szilikonburkolat a keverôkhöz (Kivéve MR Hei-Standard típus) Fûtôedény 4 literes, maximum 250 Co ig, olajfürdônek Fûtôedény 4 literes, teflon bevonattal, vízfürdônek Fûtôedény 2 literes, maximum 250 Co ig, olajfürdônek Fûtôedény 2 literes, teflon bevonattal, vízfürdônek Fûtôedény 1 literes, maximum 250 Co ig, olajfürdônek Fûtôedény 1 literes, teflon bevonattal, vízfürdônek Gömblombik tartó 1 literes lombikokhoz Mágneses keverô kontakthômérôvel Fûtôedények, olaj -és vízfürdônek Állványra szerelhetô tartókeret HEIDOLPH HEAT-ON SYSTEMS: REAKCIÓ EDÉNY FELTÉTEK A fûthetô mágneses keverôk fûtôlapjára helyezhetô, különbözô méretû gömblombik tartó feltétekkel egyenletes melegítésre és keverésre nyílik lehetôség, a lombikok biztonságos rögzítése mellett. A Heidolph Heat-On Systems lehetôséget nyújt 10 ml tôl egészen az 5 liter térfogatú gömblombikok használatáig. Az edénytartók részletesebb bemutatásához kérje külön ismertetônket. Heat-On block Megnevezés Méret, ml Tartó kehely Tartó kehely Tartó kehely Tartó kehely Tartó kehely Megnevezés Méret, ml Multi betét-tartó keret* átmérô 145 mm Betét kehely Betét kehely Betét kehely Betét kehely Betét kehely Multi tartó keret és a szûkítôk *A Multi betét-tartó keretbe (mérettôl függûen) egy, kettô vagy három szûkítô kehely helyezhetô be az alábbiakból. 90

7 PÁLCÁS KEVERÔK PÁLCÁS KEVERÔK PÁLCÁS KEVERÔK VELP A VELP gyártmányú pálcás keverôk alacsony, közepes és magas viszkozitású anyagok keverésére egyaránt alkalmasak. A keverôszárak egyszerûen, külön szerszám nélkül és tetszôleges magasságban rögzíthetôek (kivéve ES típus). A bekapcsoláskor a lassan gyorsuló keverés meggátolja a folyadék kifröccsenését. A keverômotorok túlmelegedés elleni védelemmel vannak ellátva. Az alkalmazott technológiák és anyagok egyszerû, megbízható és zajmentes üzemelést tesznek lehetôvé. A motorok biztonságos rögzítése tartórúddal, állvánnyal és egy kettôsdióval oldható meg (külön rendelhetô). A DLS és a DLH típusoknál a fordulatszám digitálisan állítható, illetve a kijelzôn az aktuális és a beállított érték is megjelenik. PW DLS BS Típus ES BS PW Keverési sebesség /perc /perc /perc Keverô kapacitás, vízre 15 liter 25 liter 70 liter Motor teljesítmény 35 W 60 W 120 W Súly 1.7 kg 2.8 kg 3.4 kg Típus DLS LH DLH Keverési sebesség /perc /perc /perc Sebesség kijelzés digitális - digitális Keverô kapacitás, vízre 25 liter 25 liter 25 liter Motor teljesítmény 60 W 120 W 120 W Súly 3 kg 3.4 kg 3.45 kg TARTOZÉKOK A VELP PÁLCÁS KEVERÔKHÖZ Megnevezés Tartórúd és állvány Kettôsdió Láncos szorító LH DLH KEVERÔSZÁRAK A VELP PÁLCÁS KEVERÔKHÖZ A megfelelô keverôszár kiválasztása az igényelt keverési erôtôl, a kevert anyag mennyiségétôl és viszkozitásától függ. A mûszaki adatokat az alábbi táblázatokban foglaltuk össze: Tartomány Keverôszár típus Fordulatszám 1/perc Keverôlap Keverôszár átmérô, mm hossz, mm Viszkozitás tartomány mpa.s VL-Nagyon alacsony L- Alacsony < M- Közepes H- Magas > Fordulatszám Viszkozitás tartomány tartomány Kilendülô lapos, 2 ágú M-H VL-L Lehajló lapos M-H VL-L Rögzített lapos M-H VL-L-M Lapátos, 6 lyukú M-H VL-L-M Csavart 3 ágú propeller L-M L-M Turbó propeller M-H M-H Turbina M-H M-H Horgony, 2 ágú L-M M-H

8 PÁLCÁS KEVERÔK PÁLCÁS KEVERÔMOTOROK HEIDOLPH A Heidolph pálcás keverômotorok nagy viszkozitású anyagok keverésére, homogenizálására, szuszpendálására és recirkulálására, valamint gázbevitelre alkalmasak. A berendezések szikramentes és túlterheléstôl védett motorja igen nagy forgatónyomatékkal rendelkezik, karbantartást nem igényel és rövid ideig akár 200%-os túlterhelést is elbír. A készülékek mechanikusan, forgatógombok segítségével vagy digitálisan szabályozhatóak. MECHANIKUS SZABÁLYZÁSÚ KEVERÔMOTOROK Az erôátvitel fokozat nélküli. A szikramentes motor karbantartást nem igényel. Folyamatos túlterhelés esetén a szabályzórendszer automatikusan lekapcsolja a meghajtómotort. A kijelzô panel egyszerû felépítésû, felhasználóbarát. A motor, alacsony fordulatszám mellett is, nagy forgatónyomatékot ad le. Az RZR2021 és RZR2041 típusok digitális fordulatszám kijelzôvel rendelkeznek. A sebességfokozatok száma kettô. Típus Fordulatszám Keverô kapacitás Viszkozitás, max. RZR /perc /perc 20 liter 40 Pa.s RZR /perc /perc 25 liter 60 Pa.s RZR /perc /perc 25 liter 60 Pa.s RZR /perc /perc 40 liter 100 Pa.s RZR2021 RZR1 RZR2041 DIGITÁLIS SZABÁLYZÁSÚ KEVERÔMOTOROK A viszkozitásnak megfelelôen változik a motor forgatónyomatéka, ezáltal biztosított a konstans keverési sebesség. A sebesség szabályzása és kijelzése digitális. Folyamatos túlterhelés esetén a szabályzórendszer automatikusan lekapcsolja a meghajtó motort. RS232 számítógépes csatlakozással, analóg kimenettel (0-10 V) és analóg bemeneti csatlakozóval (0-10 V/4-20 ma) rendelkeznek. A sebbességfokozatok száma az RZR2051control típusnál egy, az RZR2102control típusnál kettô. Típus Fordulatszám Keverô kapacitás Viszkozitás, max. RZR2051control /perc 40 liter 10 Pa.s RZR2102control /perc /perc 100 liter 100 Pa.s RZR2051 control RZR2102 control KEVERÔSZÁRAK A HEIDOLPH PÁLCÁS KEVERÔKHÖZ Keverôszár típus Keverôlap Keverôszár mérete, mm hossza, mm Kereszt keverô lapos BR10 50 x Rögzített lapos BR11 50 x Lehajló lapos BR12 60 x Lapátos, 3 lyukú BR13 70 x Kilendülô lapos, 2 ágú BR14 90 x Turbina TR Turbina TR Csavart, 3 ágú propeller PR Turbo propeller PR Turbo propeller PR Turbo propeller PR Csavart, 3 ágú propeller PR39-PTFE Anker AR19-PTFE 60 x 40 x Félhold lapos HR18-PTFE 65 x 18 x TARTOZÉKOK A PÁLCÁS KEVERÔKHÖZ Megnevezés H-talpú állvány S Szorító/rögzítô bilincs Befogófej max. 8.5 mm Befogófej max 10.5 mm (RZR ) Flexibilis kuplung Keverôszár vezetô persely NS 29/32, PTFE Flexibilis keverôszár Fröccsenés védelem (RZR ) Távirányító (RZR2051, 2102) Analog interfész, 0-10 V/ 4-20 ma (RZR2051, RZR2102) Felügyelô és szabályozó szoftver (RZR2051, RZR2102) PBI interfész Profibus-hoz (RZR2051, RZR2102) Profibus kártya (RZR2051, RZR2102) 92

9 RÁZÓGÉPEK, BÜHLER A több mint 100 éve Edmund Bühler által alapított cég a felhasználókkal történô szoros együttmôködésnek köszönhetôen professzionális termékeket kínál a laboratóriumok számára. A készülékek erôs mechanikai kialakításuknak köszönhetôen rendkívül megbízhatóan môködnek. A beállított rázási frekvencia a terheléstôl független. KÖRKÖRÖS SÍKRÁZÓ KISMÉRETÛ KM2 Maximális kitérés: Méret/ Alapfelszerelés: /perc 8 mm 2 kg perc 200 x 295 mm (20 mm peremmel, gumilappal) 225 x 410 x 125 mm/5 kg rázóasztal 20 mm-es peremmel, gumilappal Típus KM KM2 Akku (Akkumulátorral üzemel) Rendelhetô tartozékok Rázóasztal rögzítôkörmökhöz Akkumulátor töltô a KM2 Akku-hoz KÖRKÖRÖS, IRÁNYVÁLTÓS SÍKRÁZÓ KISMÉRETÛ KL2 Maximális kitérés: Méret/ Alapfelszerelés: /perc 8 mm 2 kg perc 300 x 300 mm 355 x 455 x 195 mm/12.5 kg rázóasztal 3 db gumírozott rögzítôrúddal, gumilappal Típus KL2 Rendelhetô tartozékok Gumírozott rögzítôrúd, 300 mm Magasító rúd Szeparálótölcsér tartó Dugó leszorító szeparálótölcsérhez KÖRKÖRÖS, IRÁNYVÁLTÓS SÍKRÁZÓ KÖZÉPMÉRETÛ KS /perc Maximális kitérés: 17 mm 15 kg perc, 1 perc-30 óra (digitális típus) 400 x 300 mm Méret/ 510 x 490 x 180 mm/18 kg Alapfelszerelés: csak készülék, rázóasztal nélkül Típus KS 15 A-körkörös analóg KS 15 A control-körkörös digitális KS 15 B-irányváltós analóg KS 15 B control-irányváltós digitális Rendelhetô tartozékok Rázóasztal a rögzítôkörmökhöz Combifix KS (rázóasztal + 3 db rúd) Gumírozott rögzítôrúd, 300 mm Magasító rúd Szeparálótölcsér tartó Dugó leszorító szeparálótölcsérhez 93

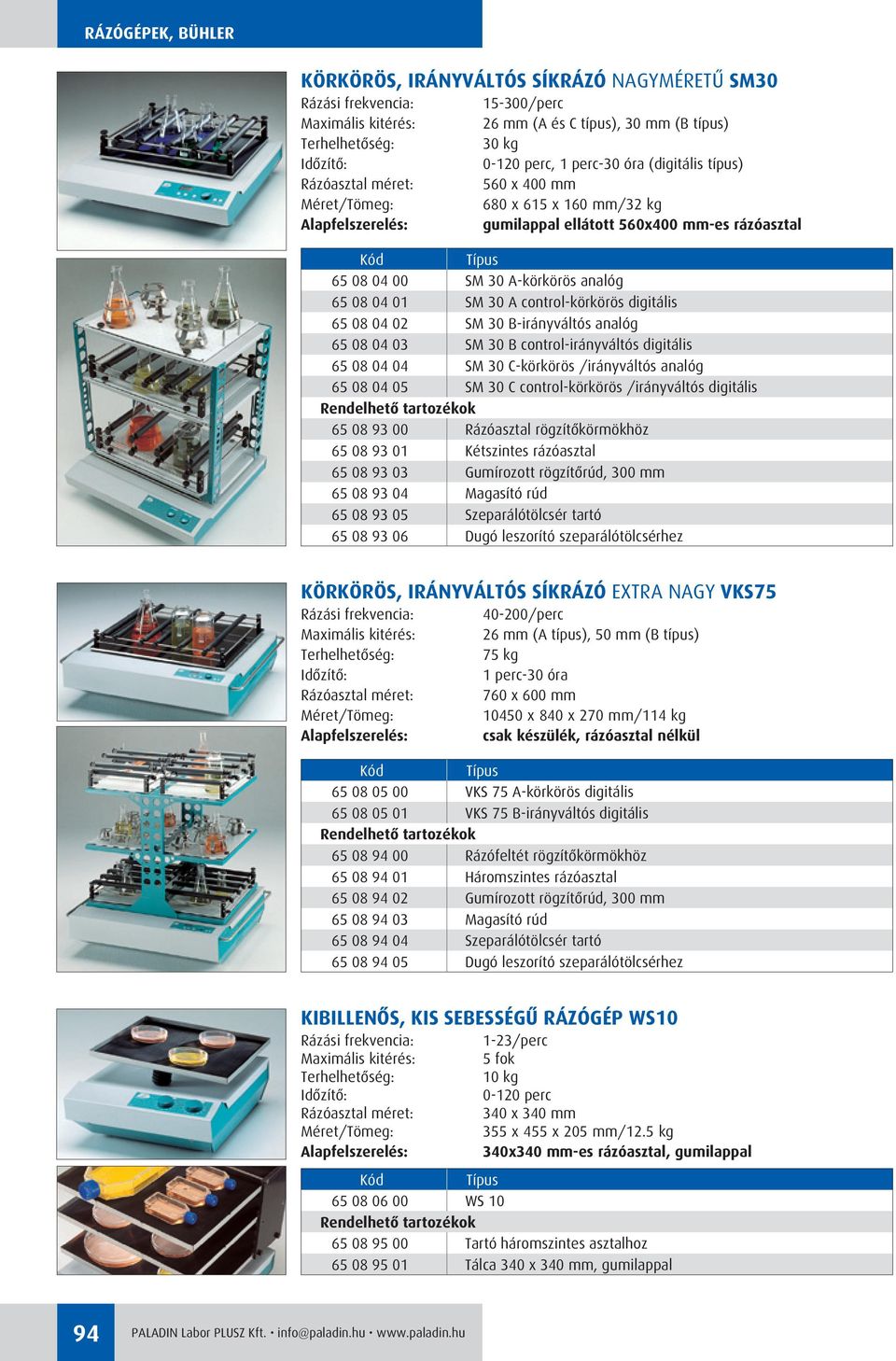

10 RÁZÓGÉPEK, BÜHLER KÖRKÖRÖS, IRÁNYVÁLTÓS SÍKRÁZÓ NAGYMÉRETÛ SM30 Maximális kitérés: Méret/ Alapfelszerelés: /perc 26 mm (A és C típus), 30 mm (B típus) 30 kg perc, 1 perc-30 óra (digitális típus) 560 x 400 mm 680 x 615 x 160 mm/32 kg gumilappal ellátott 560x400 mm-es rázóasztal Típus SM 30 A-körkörös analóg SM 30 A control-körkörös digitális SM 30 B-irányváltós analóg SM 30 B control-irányváltós digitális SM 30 C-körkörös /irányváltós analóg SM 30 C control-körkörös /irányváltós digitális Rendelhetô tartozékok Rázóasztal rögzítôkörmökhöz Kétszintes rázóasztal Gumírozott rögzítôrúd, 300 mm Magasító rúd Szeparálótölcsér tartó Dugó leszorító szeparálótölcsérhez KÖRKÖRÖS, IRÁNYVÁLTÓS SÍKRÁZÓ EXTRA NAGY VKS75 Maximális kitérés: Méret/ Alapfelszerelés: /perc 26 mm (A típus), 50 mm (B típus) 75 kg 1 perc-30 óra 760 x 600 mm x 840 x 270 mm/114 kg csak készülék, rázóasztal nélkül Típus VKS 75 A-körkörös digitális VKS 75 B-irányváltós digitális Rendelhetô tartozékok Rázófeltét rögzítôkörmökhöz Háromszintes rázóasztal Gumírozott rögzítôrúd, 300 mm Magasító rúd Szeparálótölcsér tartó Dugó leszorító szeparálótölcsérhez KIBILLENÔS, KIS SEBESSÉGÛ RÁZÓGÉP WS10 Maximális kitérés: Méret/ Alapfelszerelés: 1-23/perc 5 fok 10 kg perc 340 x 340 mm 355 x 455 x 205 mm/12.5 kg 340x340 mm-es rázóasztal, gumilappal Típus WS 10 Rendelhetô tartozékok Tartó háromszintes asztalhoz Tálca 340 x 340 mm, gumilappal 94

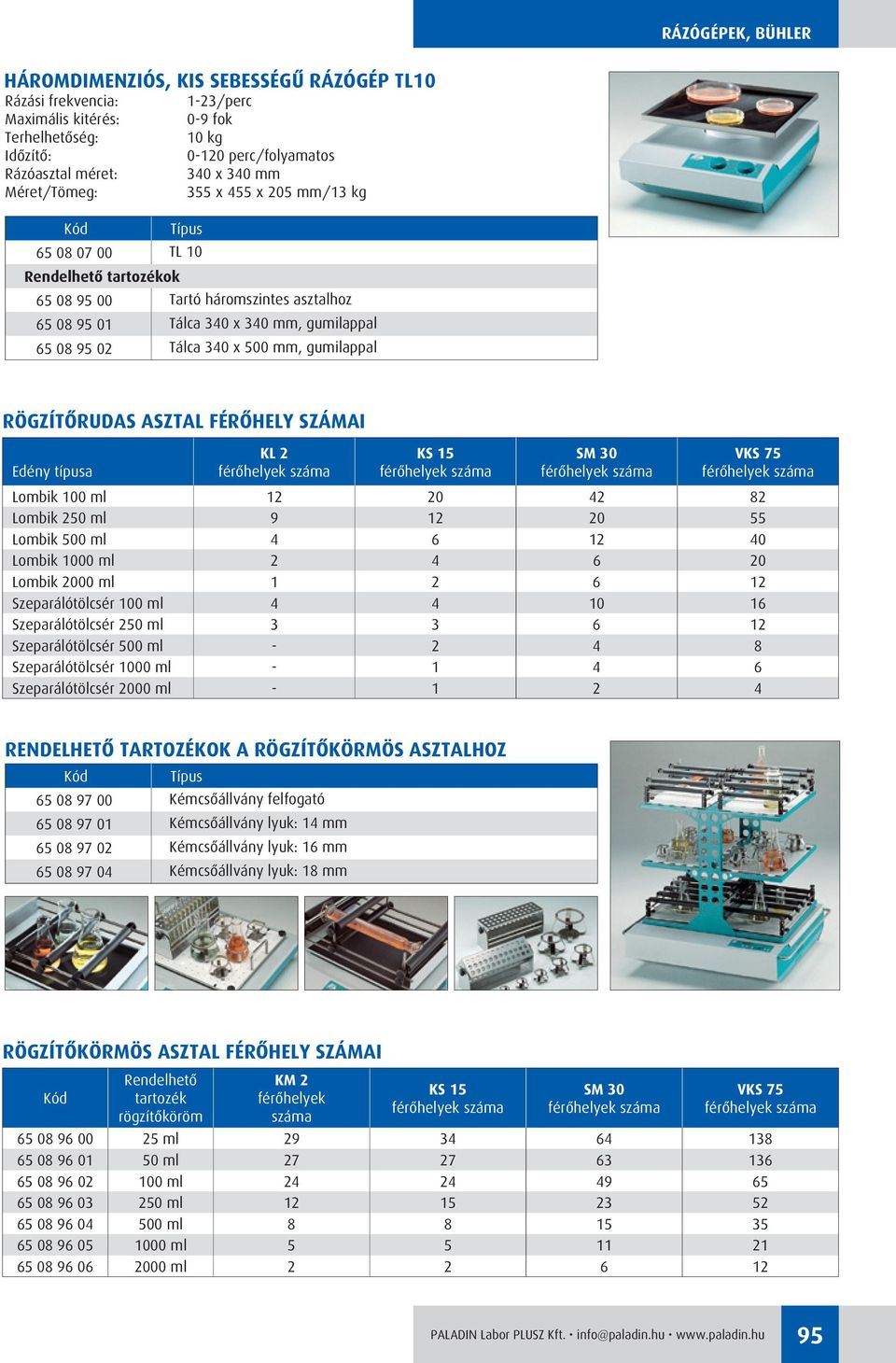

11 RÁZÓGÉPEK, BÜHLER HÁROMDIMENZIÓS, KIS SEBESSÉGÛ RÁZÓGÉP TL10 Maximális kitérés: Méret/ 1-23/perc 0-9 fok 10 kg perc/folyamatos 340 x 340 mm 355 x 455 x 205 mm/13 kg Típus TL 10 Rendelhetô tartozékok Tartó háromszintes asztalhoz Tálca 340 x 340 mm, gumilappal Tálca 340 x 500 mm, gumilappal RÖGZÍTÔRUDAS ASZTAL FÉRÔHELY SZÁMAI Edény típusa KL 2 férôhelyek száma KS 15 férôhelyek száma SM 30 férôhelyek száma VKS 75 férôhelyek száma Lombik 100 ml Lombik 250 ml Lombik 500 ml Lombik 1000 ml Lombik 2000 ml Szeparálótölcsér 100 ml Szeparálótölcsér 250 ml Szeparálótölcsér 500 ml Szeparálótölcsér 1000 ml Szeparálótölcsér 2000 ml RENDELHETÔ TARTOZÉKOK A RÖGZÍTÔKÖRMÖS ASZTALHOZ Típus Kémcsôállvány felfogató Kémcsôállvány lyuk: 14 mm Kémcsôállvány lyuk: 16 mm Kémcsôállvány lyuk: 18 mm RÖGZÍTÔKÖRMÖS ASZTAL FÉRÔHELY SZÁMAI Rendelhetô tartozék rögzítôköröm KM 2 férôhelyek száma KS 15 férôhelyek száma SM 30 férôhelyek száma VKS 75 férôhelyek száma ml ml ml ml ml ml ml

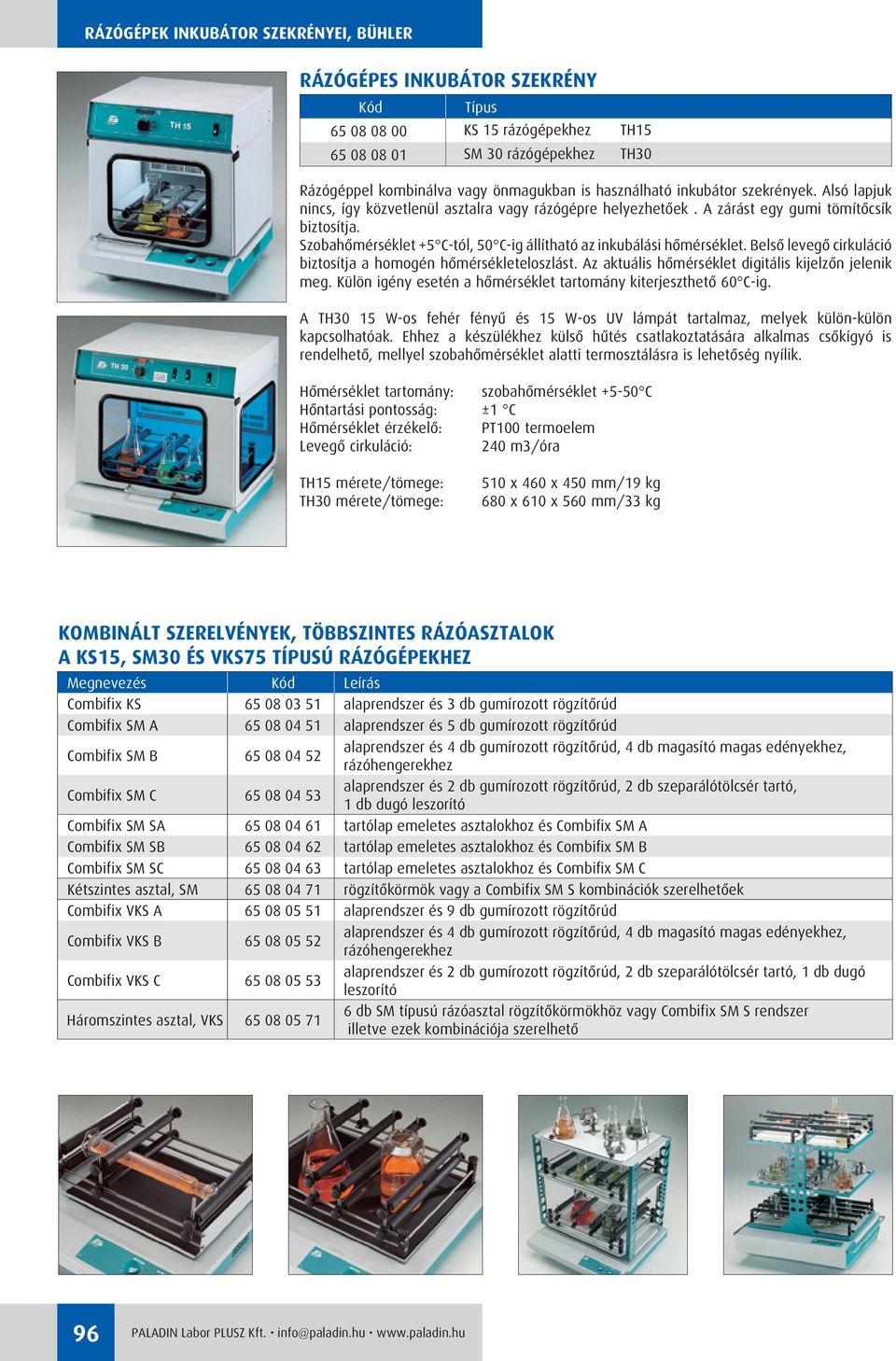

12 RÁZÓGÉPEK INKUBÁTOR SZEKRÉNYEI, BÜHLER RÁZÓGÉPES INKUBÁTOR SZEKRÉNY Típus KS 15 rázógépekhez TH SM 30 rázógépekhez TH30 Rázógéppel kombinálva vagy önmagukban is használható inkubátor szekrények. Alsó lapjuk nincs, így közvetlenül asztalra vagy rázógépre helyezhetôek. A zárást egy gumi tömítôcsík biztosítja. Szobahômérséklet +5 C-tól, 50 C-ig állítható az inkubálási hômérséklet. Belsô levegô cirkuláció biztosítja a homogén hômérsékleteloszlást. Az aktuális hômérséklet digitális kijelzôn jelenik meg. Külön igény esetén a hômérséklet tartomány kiterjeszthetô 60 C-ig. A TH30 15 W-os fehér fényû és 15 W-os UV lámpát tartalmaz, melyek külön-külön kapcsolhatóak. Ehhez a készülékhez külsô hûtés csatlakoztatására alkalmas csôkígyó is rendelhetô, mellyel szobahômérséklet alatti termosztálásra is lehetôség nyílik. Hômérséklet tartomány: szobahômérséklet C Hôntartási pontosság: ±1 C Hômérséklet érzékelô: PT100 termoelem Levegô cirkuláció: 240 m3/óra TH15 mérete/tömege: TH30 mérete/tömege: 510 x 460 x 450 mm/19 kg 680 x 610 x 560 mm/33 kg KOMBINÁLT SZERELVÉNYEK, TÖBBSZINTES RÁZÓASZTALOK A KS15, SM30 ÉS VKS75 TÍPUSÚ RÁZÓGÉPEKHEZ Megnevezés Leírás Combifix KS alaprendszer és 3 db gumírozott rögzítôrúd Combifix SM A alaprendszer és 5 db gumírozott rögzítôrúd Combifix SM B alaprendszer és 4 db gumírozott rögzítôrúd, 4 db magasító magas edényekhez, rázóhengerekhez Combifix SM C alaprendszer és 2 db gumírozott rögzítôrúd, 2 db szeparálótölcsér tartó, 1 db dugó leszorító Combifix SM SA tartólap emeletes asztalokhoz és Combifix SM A Combifix SM SB tartólap emeletes asztalokhoz és Combifix SM B Combifix SM SC tartólap emeletes asztalokhoz és Combifix SM C Kétszintes asztal, SM rögzítôkörmök vagy a Combifix SM S kombinációk szerelhetôek Combifix VKS A alaprendszer és 9 db gumírozott rögzítôrúd Combifix VKS B alaprendszer és 4 db gumírozott rögzítôrúd, 4 db magasító magas edényekhez, rázóhengerekhez Combifix VKS C alaprendszer és 2 db gumírozott rögzítôrúd, 2 db szeparálótölcsér tartó, 1 db dugó leszorító Háromszintes asztal, VKS db SM típusú rázóasztal rögzítôkörmökhöz vagy Combifix SM S rendszer illetve ezek kombinációja szerelhetô 96

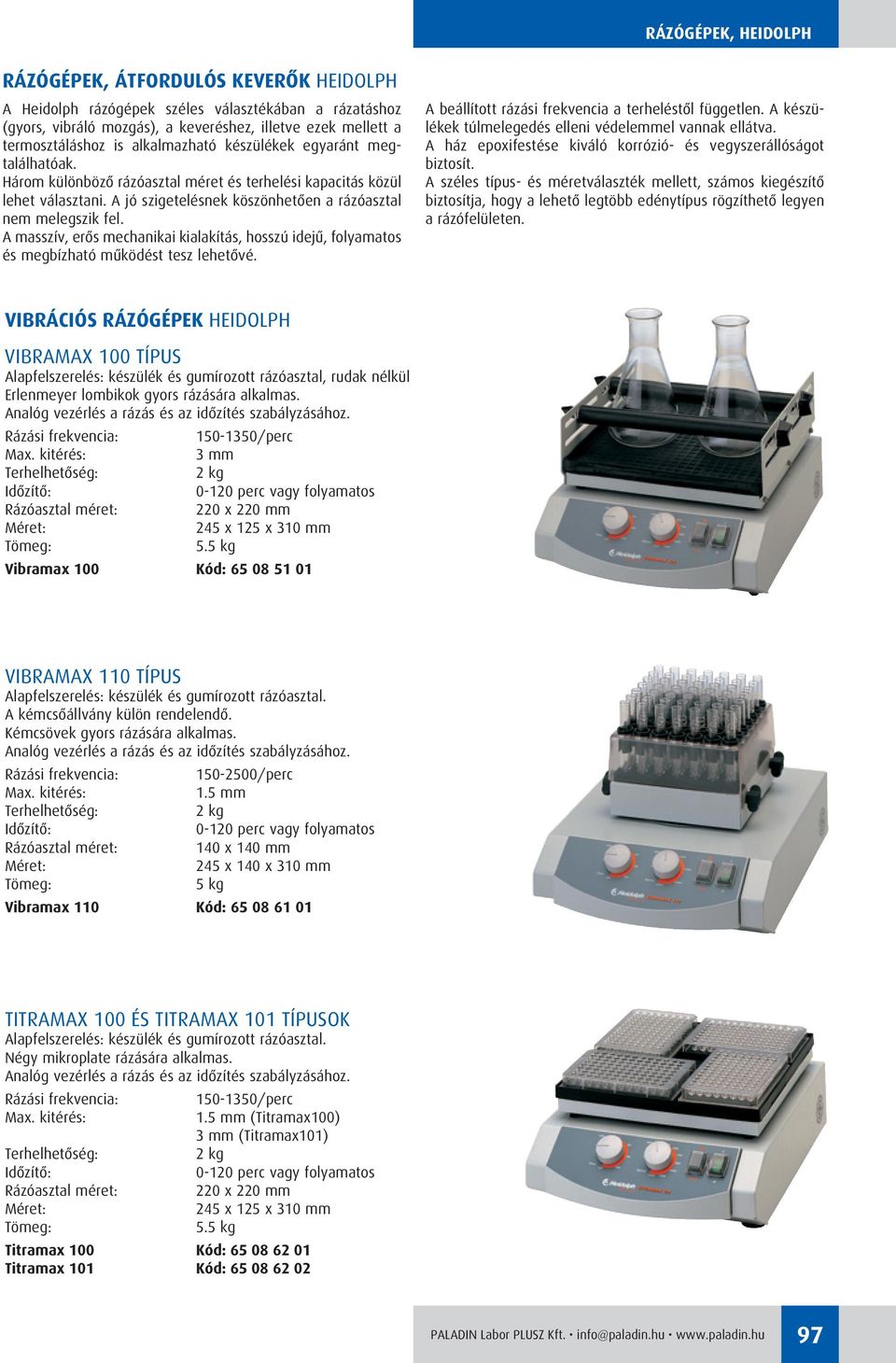

13 RÁZÓGÉPEK, HEIDOLPH RÁZÓGÉPEK, ÁTFORDULÓS KEVERÔK HEIDOLPH A Heidolph rázógépek széles választékában a rázatáshoz (gyors, vibráló mozgás), a keveréshez, illetve ezek mellett a termosztáláshoz is alkalmazható készülékek egyaránt megtalálhatóak. Három különbözô rázóasztal méret és terhelési kapacitás közül lehet választani. A jó szigetelésnek köszönhetôen a rázóasztal nem melegszik fel. A masszív, erôs mechanikai kialakítás, hosszú idejû, folyamatos és megbízható mûködést tesz lehetôvé. A beállított rázási frekvencia a terheléstôl független. A készülékek túlmelegedés elleni védelemmel vannak ellátva. A ház epoxifestése kiváló korrózió- és vegyszerállóságot biztosít. A széles típus- és méretválaszték mellett, számos kiegészítô biztosítja, hogy a lehetô legtöbb edénytípus rögzíthetô legyen a rázófelületen. VIBRÁCIÓS RÁZÓGÉPEK HEIDOLPH VIBRAMAX 100 TÍPUS Alapfelszerelés: készülék és gumírozott rázóasztal, rudak nélkül Erlenmeyer lombikok gyors rázására alkalmas. Analóg vezérlés a rázás és az idôzítés szabályzásához /perc Max. kitérés: 3 mm 2 kg perc vagy folyamatos 220 x 220 mm 245 x 125 x 310 mm 5.5 kg Vibramax 100 : VIBRAMAX 110 TÍPUS Alapfelszerelés: készülék és gumírozott rázóasztal. A kémcsôállvány külön rendelendô. Kémcsövek gyors rázására alkalmas. Analóg vezérlés a rázás és az idôzítés szabályzásához /perc Max. kitérés: 1.5 mm 2 kg perc vagy folyamatos 140 x 140 mm 245 x 140 x 310 mm 5 kg Vibramax 110 : TITRAMAX 100 ÉS TITRAMAX 101 TÍPUSOK Alapfelszerelés: készülék és gumírozott rázóasztal. Négy mikroplate rázására alkalmas. Analóg vezérlés a rázás és az idôzítés szabályzásához. Max. kitérés: /perc 1.5 mm (Titramax100) 3 mm (Titramax101) 2 kg perc vagy folyamatos 220 x 220 mm 245 x 125 x 310 mm 5.5 kg Titramax 100 : Titramax 101 :

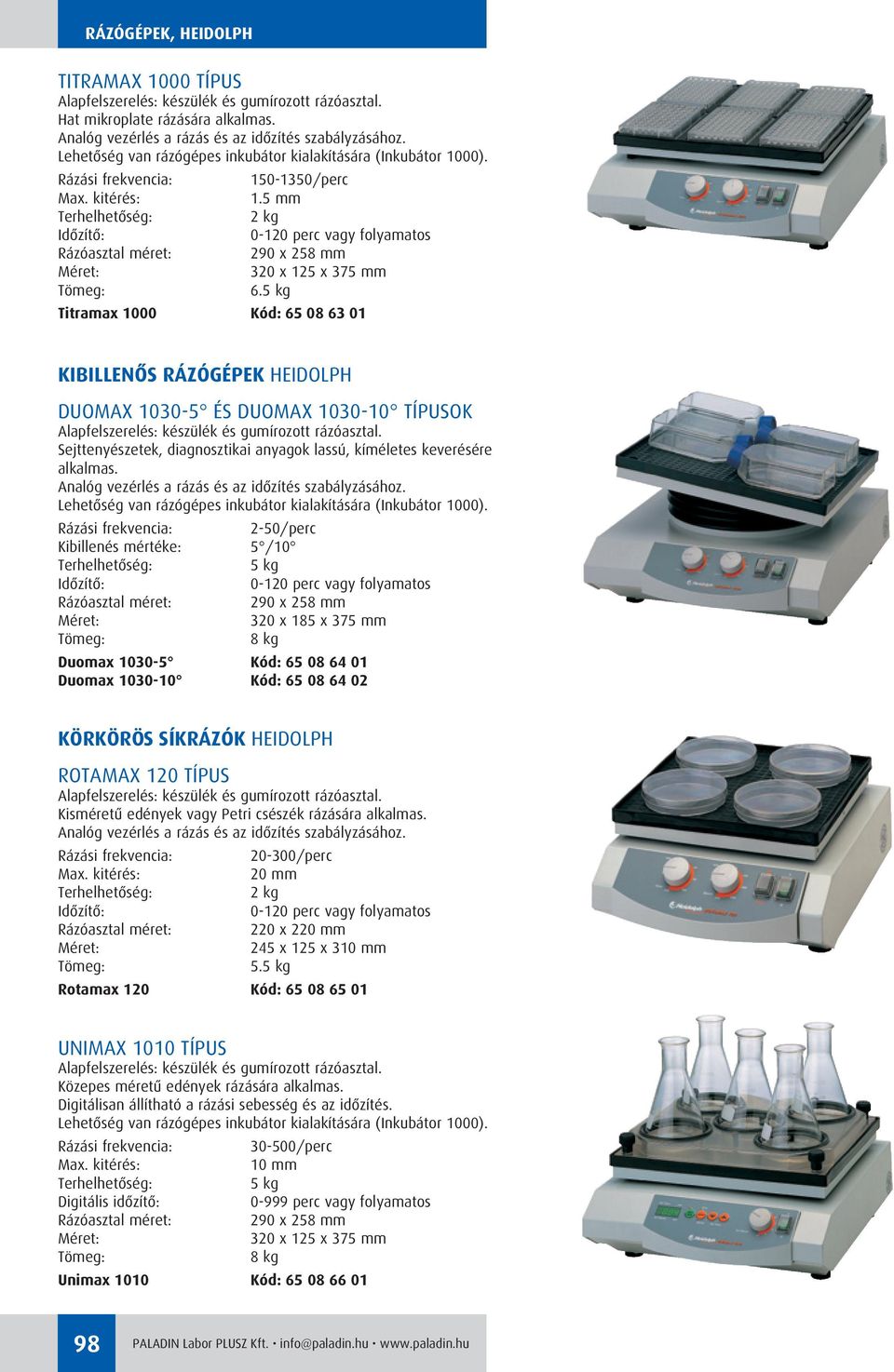

14 RÁZÓGÉPEK, HEIDOLPH TITRAMAX 1000 TÍPUS Alapfelszerelés: készülék és gumírozott rázóasztal. Hat mikroplate rázására alkalmas. Analóg vezérlés a rázás és az idôzítés szabályzásához. Lehetôség van rázógépes inkubátor kialakítására (Inkubátor 1000) /perc Max. kitérés: 1.5 mm 2 kg perc vagy folyamatos 290 x 258 mm 320 x 125 x 375 mm 6.5 kg Titramax 1000 : KIBILLENÔS RÁZÓGÉPEK HEIDOLPH DUOMAX ÉS DUOMAX TÍPUSOK Alapfelszerelés: készülék és gumírozott rázóasztal. Sejttenyészetek, diagnosztikai anyagok lassú, kíméletes keverésére alkalmas. Analóg vezérlés a rázás és az idôzítés szabályzásához. Lehetôség van rázógépes inkubátor kialakítására (Inkubátor 1000). 2-50/perc Kibillenés mértéke: 5 /10 5 kg perc vagy folyamatos 290 x 258 mm 320 x 185 x 375 mm 8 kg Duomax : Duomax : KÖRKÖRÖS SÍKRÁZÓK HEIDOLPH ROTAMAX 120 TÍPUS Alapfelszerelés: készülék és gumírozott rázóasztal. Kisméretû edények vagy Petri csészék rázására alkalmas. Analóg vezérlés a rázás és az idôzítés szabályzásához /perc Max. kitérés: 20 mm 2 kg perc vagy folyamatos 220 x 220 mm 245 x 125 x 310 mm 5.5 kg Rotamax 120 : UNIMAX 1010 TÍPUS Alapfelszerelés: készülék és gumírozott rázóasztal. Közepes méretû edények rázására alkalmas. Digitálisan állítható a rázási sebesség és az idôzítés. Lehetôség van rázógépes inkubátor kialakítására (Inkubátor 1000) /perc Max. kitérés: 10 mm 5 kg Digitális idôzítô: perc vagy folyamatos 290 x 258 mm 320 x 125 x 375 mm 8 kg Unimax 1010 :

15 RÁZÓGÉPEK, HEIDOLPH UNIMAX 2010 TÍPUS Alapfelszerelés: készülék és gumírozott rázóasztal. Nagyméretû edények rázására illetve emeletes asztal kialakítására alkalmas. Digitálisan állítható a rázási sebesség, analóg módon az idôzítés /perc Max. kitérés: 20 mm 10 kg perc vagy folyamatos 390 x 340 mm 415 x 135 x 455 mm 16 kg Unimax 2010 : IRÁNYVÁLTÓS SÍKRÁZÓK HEIDOLPH PROMAX 1020 TÍPUS Alapfelszerelés: készülék és gumírozott rázóasztal. Közepes méretû edények illetve szeparálótölcsérek rázására alkalmas. Digitálisan állítható a rázási sebesség és az idôzítés. Lehetôség van rázógépes inkubátor kialakítására (Inkubátor 1000) /perc Max. kitérés: 32 mm 5 kg perc vagy folyamatos 290 x 258 mm 320 x 125 x 375 mm 8 kg Promax 1020 : PROMAX 2020 TÍPUS Alapfelszerelés: készülék és gumírozott rázóasztal. Nagyméretû edények illetve szeparálótölcsérek rázására alkalmas. Digitálisan állítható a rázási sebesség, analóg módon az idôzítés /perc Max. kitérés: 20 mm 10 kg perc vagy folyamatos 390 x 340 mm 415 x 135 x 455 kg 16 kg Promax 2020 :

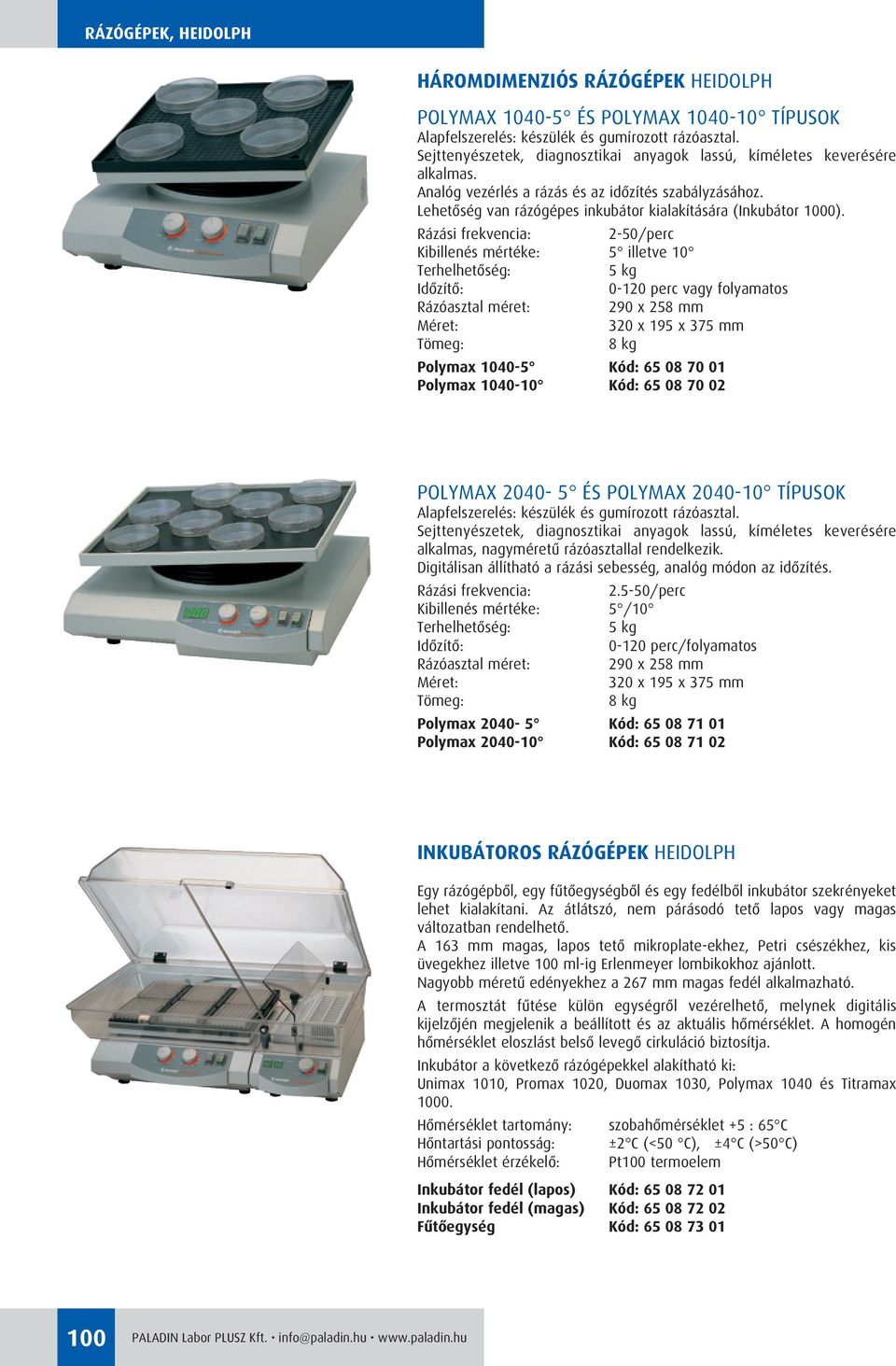

16 RÁZÓGÉPEK, HEIDOLPH HÁROMDIMENZIÓS RÁZÓGÉPEK HEIDOLPH POLYMAX ÉS POLYMAX TÍPUSOK Alapfelszerelés: készülék és gumírozott rázóasztal. Sejttenyészetek, diagnosztikai anyagok lassú, kíméletes keverésére alkalmas. Analóg vezérlés a rázás és az idôzítés szabályzásához. Lehetôség van rázógépes inkubátor kialakítására (Inkubátor 1000). 2-50/perc Kibillenés mértéke: 5 illetve 10 5 kg perc vagy folyamatos 290 x 258 mm 320 x 195 x 375 mm 8 kg Polymax : Polymax : POLYMAX ÉS POLYMAX TÍPUSOK Alapfelszerelés: készülék és gumírozott rázóasztal. Sejttenyészetek, diagnosztikai anyagok lassú, kíméletes keverésére alkalmas, nagyméretû rázóasztallal rendelkezik. Digitálisan állítható a rázási sebesség, analóg módon az idôzítés /perc Kibillenés mértéke: 5 /10 5 kg perc/folyamatos 290 x 258 mm 320 x 195 x 375 mm 8 kg Polymax : Polymax : INKUBÁTOROS RÁZÓGÉPEK HEIDOLPH Egy rázógépbôl, egy fûtôegységbôl és egy fedélbôl inkubátor szekrényeket lehet kialakítani. Az átlátszó, nem párásodó tetô lapos vagy magas változatban rendelhetô. A 163 mm magas, lapos tetô mikroplate-ekhez, Petri csészékhez, kis üvegekhez illetve 100 ml-ig Erlenmeyer lombikokhoz ajánlott. Nagyobb méretû edényekhez a 267 mm magas fedél alkalmazható. A termosztát fûtése külön egységrôl vezérelhetô, melynek digitális kijelzôjén megjelenik a beállított és az aktuális hômérséklet. A homogén hômérséklet eloszlást belsô levegô cirkuláció biztosítja. Inkubátor a következô rázógépekkel alakítható ki: Unimax 1010, Promax 1020, Duomax 1030, Polymax 1040 és Titramax Hômérséklet tartomány: szobahômérséklet +5 : 65 C Hôntartási pontosság: ±2 C (<50 C), ±4 C (>50 C) Hômérséklet érzékelô: Pt100 termoelem Inkubátor fedél (lapos) : Inkubátor fedél (magas) : Fûtôegység :

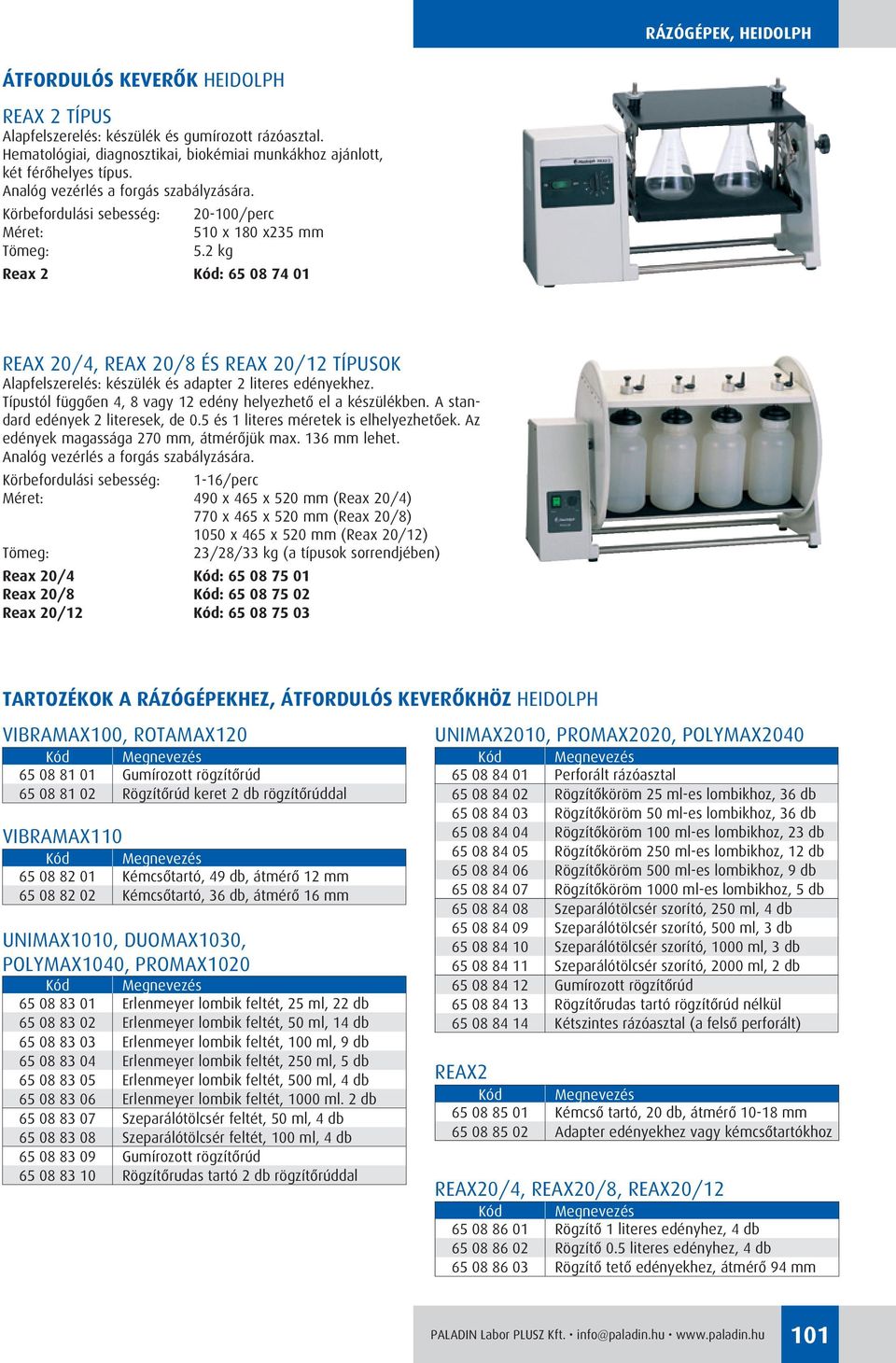

17 RÁZÓGÉPEK, HEIDOLPH ÁTFORDULÓS KEVERÔK HEIDOLPH REAX 2 TÍPUS Alapfelszerelés: készülék és gumírozott rázóasztal. Hematológiai, diagnosztikai, biokémiai munkákhoz ajánlott, két férôhelyes típus. Analóg vezérlés a forgás szabályzására. Körbefordulási sebesség: /perc 510 x 180 x235 mm 5.2 kg Reax 2 : REAX 20/4, REAX 20/8 ÉS REAX 20/12 TÍPUSOK Alapfelszerelés: készülék és adapter 2 literes edényekhez. Típustól függôen 4, 8 vagy 12 edény helyezhetô el a készülékben. A standard edények 2 literesek, de 0.5 és 1 literes méretek is elhelyezhetôek. Az edények magassága 270 mm, átmérôjük max. 136 mm lehet. Analóg vezérlés a forgás szabályzására. Körbefordulási sebesség: 1-16/perc 490 x 465 x 520 mm (Reax 20/4) 770 x 465 x 520 mm (Reax 20/8) 1050 x 465 x 520 mm (Reax 20/12) 23/28/33 kg (a típusok sorrendjében) Reax 20/4 : Reax 20/8 : Reax 20/12 : TARTOZÉKOK A RÁZÓGÉPEKHEZ, ÁTFORDULÓS KEVERÔKHÖZ HEIDOLPH VIBRAMAX100, ROTAMAX120 Megnevezés Gumírozott rögzítôrúd Rögzítôrúd keret 2 db rögzítôrúddal VIBRAMAX110 Megnevezés Kémcsôtartó, 49 db, átmérô 12 mm Kémcsôtartó, 36 db, átmérô 16 mm UNIMAX1010, DUOMAX1030, POLYMAX1040, PROMAX1020 Megnevezés Erlenmeyer lombik feltét, 25 ml, 22 db Erlenmeyer lombik feltét, 50 ml, 14 db Erlenmeyer lombik feltét, 100 ml, 9 db Erlenmeyer lombik feltét, 250 ml, 5 db Erlenmeyer lombik feltét, 500 ml, 4 db Erlenmeyer lombik feltét, 1000 ml. 2 db Szeparálótölcsér feltét, 50 ml, 4 db Szeparálótölcsér feltét, 100 ml, 4 db Gumírozott rögzítôrúd Rögzítôrudas tartó 2 db rögzítôrúddal UNIMAX2010, PROMAX2020, POLYMAX2040 Megnevezés Perforált rázóasztal Rögzítôköröm 25 ml-es lombikhoz, 36 db Rögzítôköröm 50 ml-es lombikhoz, 36 db Rögzítôköröm 100 ml-es lombikhoz, 23 db Rögzítôköröm 250 ml-es lombikhoz, 12 db Rögzítôköröm 500 ml-es lombikhoz, 9 db Rögzítôköröm 1000 ml-es lombikhoz, 5 db Szeparálótölcsér szorító, 250 ml, 4 db Szeparálótölcsér szorító, 500 ml, 3 db Szeparálótölcsér szorító, 1000 ml, 3 db Szeparálótölcsér szorító, 2000 ml, 2 db Gumírozott rögzítôrúd Rögzítôrudas tartó rögzítôrúd nélkül Kétszintes rázóasztal (a felsô perforált) REAX2 Megnevezés Kémcsô tartó, 20 db, átmérô mm Adapter edényekhez vagy kémcsôtartókhoz REAX20/4, REAX20/8, REAX20/12 Megnevezés Rögzítô 1 literes edényhez, 4 db Rögzítô 0.5 literes edényhez, 4 db Rögzítô tetô edényekhez, átmérô 94 mm 101

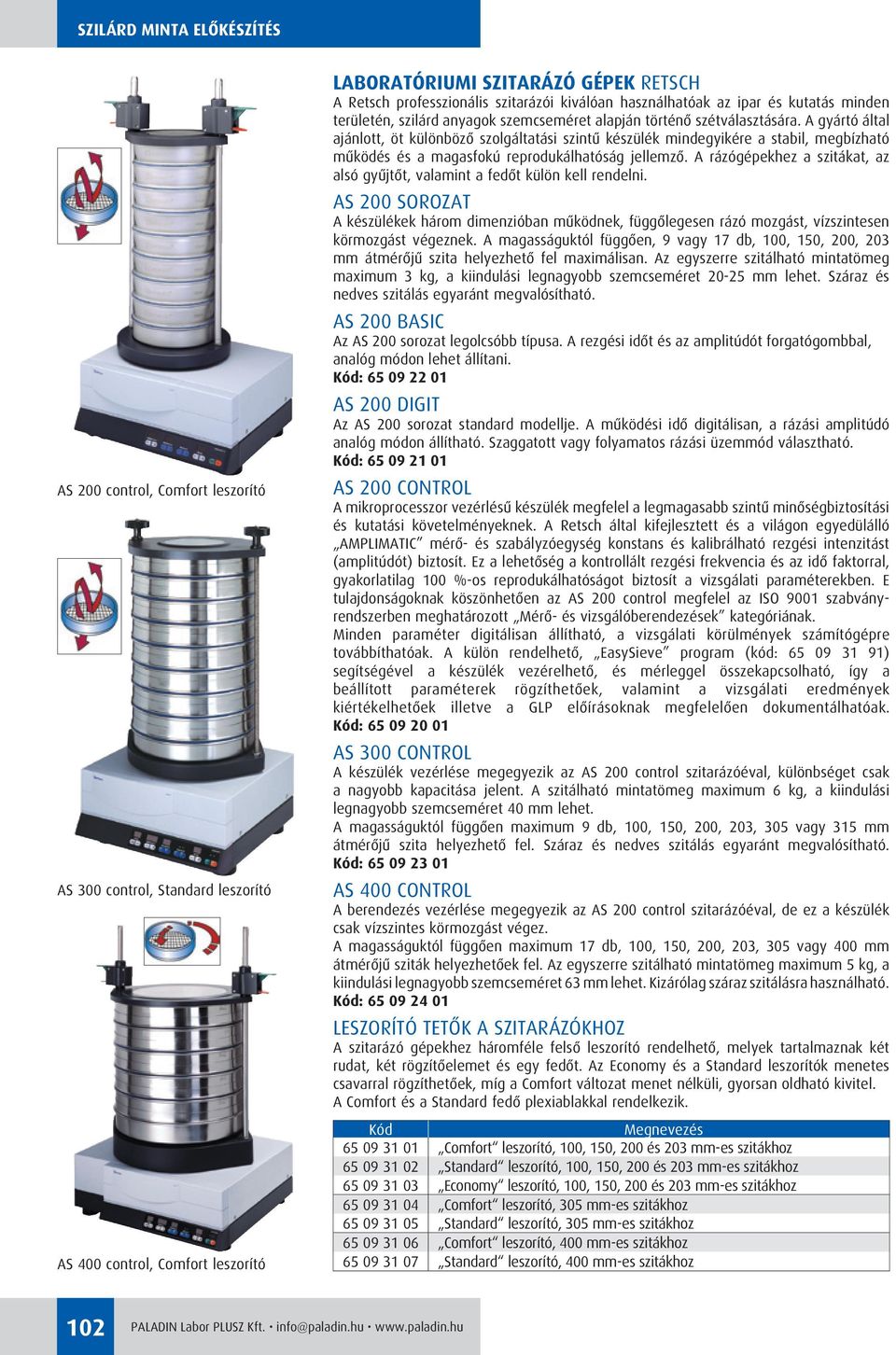

18 SZILÁRD MINTA ELÔKÉSZÍTÉS AS 200 control, Comfort leszorító AS 300 control, Standard leszorító AS 400 control, Comfort leszorító LABORATÓRIUMI SZITARÁZÓ GÉPEK RETSCH A Retsch professzionális szitarázói kiválóan használhatóak az ipar és kutatás minden területén, szilárd anyagok szemcseméret alapján történô szétválasztására. A gyártó által ajánlott, öt különbözô szolgáltatási szintû készülék mindegyikére a stabil, megbízható mûködés és a magasfokú reprodukálhatóság jellemzô. A rázógépekhez a szitákat, az alsó gyûjtôt, valamint a fedôt külön kell rendelni. AS 200 SOROZAT A készülékek három dimenzióban mûködnek, függôlegesen rázó mozgást, vízszintesen körmozgást végeznek. A magasságuktól függôen, 9 vagy 17 db, 100, 150, 200, 203 mm átmérôjû szita helyezhetô fel maximálisan. Az egyszerre szitálható mintatömeg maximum 3 kg, a kiindulási legnagyobb szemcseméret mm lehet. Száraz és nedves szitálás egyaránt megvalósítható. AS 200 BASIC Az AS 200 sorozat legolcsóbb típusa. A rezgési idôt és az amplitúdót forgatógombbal, analóg módon lehet állítani. : AS 200 DIGIT Az AS 200 sorozat standard modellje. A mûködési idô digitálisan, a rázási amplitúdó analóg módon állítható. Szaggatott vagy folyamatos rázási üzemmód választható. : AS 200 CONTROL A mikroprocesszor vezérlésû készülék megfelel a legmagasabb szintû minôségbiztosítási és kutatási követelményeknek. A Retsch által kifejlesztett és a világon egyedülálló AMPLIMATIC mérô- és szabályzóegység konstans és kalibrálható rezgési intenzitást (amplitúdót) biztosít. Ez a lehetôség a kontrollált rezgési frekvencia és az idô faktorral, gyakorlatilag 100 %-os reprodukálhatóságot biztosít a vizsgálati paraméterekben. E tulajdonságoknak köszönhetôen az AS 200 control megfelel az ISO 9001 szabványrendszerben meghatározott Mérô- és vizsgálóberendezések kategóriának. Minden paraméter digitálisan állítható, a vizsgálati körülmények számítógépre továbbíthatóak. A külön rendelhetô, EasySieve program (kód: ) segítségével a készülék vezérelhetô, és mérleggel összekapcsolható, így a beállított paraméterek rögzíthetôek, valamint a vizsgálati eredmények kiértékelhetôek illetve a GLP elôírásoknak megfelelôen dokumentálhatóak. : AS 300 CONTROL A készülék vezérlése megegyezik az AS 200 control szitarázóéval, különbséget csak a nagyobb kapacitása jelent. A szitálható mintatömeg maximum 6 kg, a kiindulási legnagyobb szemcseméret 40 mm lehet. A magasságuktól függôen maximum 9 db, 100, 150, 200, 203, 305 vagy 315 mm átmérôjû szita helyezhetô fel. Száraz és nedves szitálás egyaránt megvalósítható. : AS 400 CONTROL A berendezés vezérlése megegyezik az AS 200 control szitarázóéval, de ez a készülék csak vízszintes körmozgást végez. A magasságuktól függôen maximum 17 db, 100, 150, 200, 203, 305 vagy 400 mm átmérôjû sziták helyezhetôek fel. Az egyszerre szitálható mintatömeg maximum 5 kg, a kiindulási legnagyobb szemcseméret 63 mm lehet. Kizárólag száraz szitálásra használható. : LESZORÍTÓ TETÔK A SZITARÁZÓKHOZ A szitarázó gépekhez háromféle felsô leszorító rendelhetô, melyek tartalmaznak két rudat, két rögzítôelemet és egy fedôt. Az Economy és a Standard leszorítók menetes csavarral rögzíthetôek, míg a Comfort változat menet nélküli, gyorsan oldható kivitel. A Comfort és a Standard fedô plexiablakkal rendelkezik. Megnevezés Comfort leszorító, 100, 150, 200 és 203 mm-es szitákhoz Standard leszorító, 100, 150, 200 és 203 mm-es szitákhoz Economy leszorító, 100, 150, 200 és 203 mm-es szitákhoz Comfort leszorító, 305 mm-es szitákhoz Standard leszorító, 305 mm-es szitákhoz Comfort leszorító, 400 mm-es szitákhoz Standard leszorító, 400 mm-es szitákhoz 102

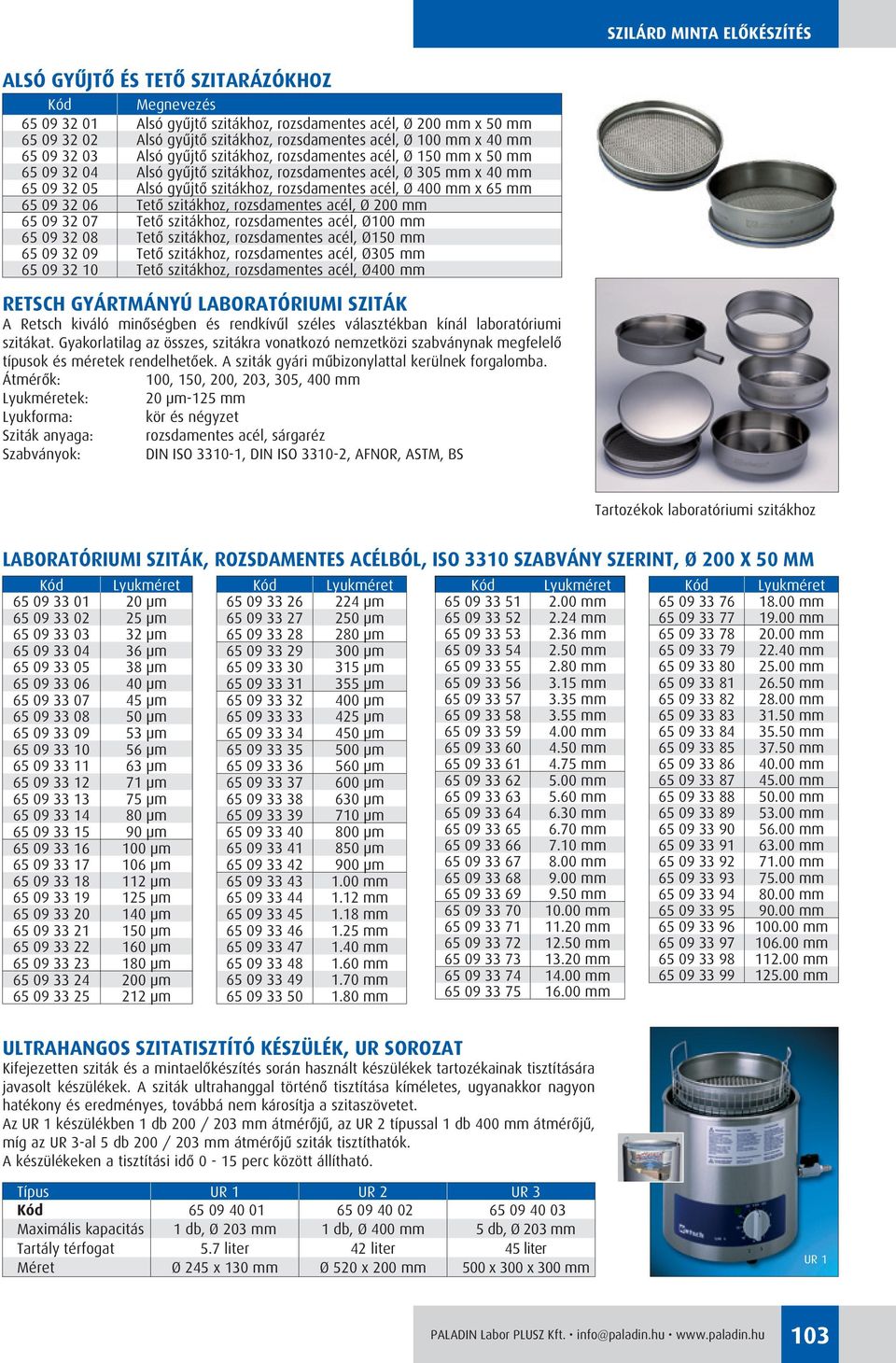

19 SZILÁRD MINTA ELÔKÉSZÍTÉS ALSÓ GYÛJTÔ ÉS TETÔ SZITARÁZÓKHOZ Megnevezés Alsó gyûjtô szitákhoz, rozsdamentes acél, Ø 200 mm x 50 mm Alsó gyûjtô szitákhoz, rozsdamentes acél, Ø 100 mm x 40 mm Alsó gyûjtô szitákhoz, rozsdamentes acél, Ø 150 mm x 50 mm Alsó gyûjtô szitákhoz, rozsdamentes acél, Ø 305 mm x 40 mm Alsó gyûjtô szitákhoz, rozsdamentes acél, Ø 400 mm x 65 mm Tetô szitákhoz, rozsdamentes acél, Ø 200 mm Tetô szitákhoz, rozsdamentes acél, Ø100 mm Tetô szitákhoz, rozsdamentes acél, Ø150 mm Tetô szitákhoz, rozsdamentes acél, Ø305 mm Tetô szitákhoz, rozsdamentes acél, Ø400 mm RETSCH GYÁRTMÁNYÚ LABORATÓRIUMI SZITÁK A Retsch kiváló minôségben és rendkívûl széles választékban kínál laboratóriumi szitákat. Gyakorlatilag az összes, szitákra vonatkozó nemzetközi szabványnak megfelelô típusok és méretek rendelhetôek. A sziták gyári mûbizonylattal kerülnek forgalomba. Átmérôk: 100, 150, 200, 203, 305, 400 mm Lyukméretek: 20 µm-125 mm Lyukforma: kör és négyzet Sziták anyaga: rozsdamentes acél, sárgaréz Szabványok: DIN ISO , DIN ISO , AFNOR, ASTM, BS Tartozékok laboratóriumi szitákhoz LABORATÓRIUMI SZITÁK, ROZSDAMENTES ACÉLBÓL, ISO 3310 SZABVÁNY SZERINT, Ø 200 X 50 MM Lyukméret Lyukméret μm μm μm μm μm μm μm μm μm μm μm μm μm μm μm μm μm μm μm μm μm μm μm μm μm μm μm μm μm μm μm μm μm μm μm mm μm mm μm mm μm mm μm mm μm mm μm mm μm mm Lyukméret Lyukméret mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm ULTRAHANGOS SZITATISZTÍTÓ KÉSZÜLÉK, UR SOROZAT Kifejezetten sziták és a mintaelôkészítés során használt készülékek tartozékainak tisztítására javasolt készülékek. A sziták ultrahanggal történô tisztítása kíméletes, ugyanakkor nagyon hatékony és eredményes, továbbá nem károsítja a szitaszövetet. Az UR 1 készülékben 1 db 200 / 203 mm átmérôjû, az UR 2 típussal 1 db 400 mm átmérôjû, míg az UR 3-al 5 db 200 / 203 mm átmérôjû sziták tisztíthatók. A készülékeken a tisztítási idô 0-15 perc között állítható. Típus UR 1 UR 2 UR Maximális kapacitás 1 db, Ø 203 mm 1 db, Ø 400 mm 5 db, Ø 203 mm Tartály térfogat 5.7 liter 42 liter 45 liter Méret Ø 245 x 130 mm Ø 520 x 200 mm 500 x 300 x 300 mm UR 1 103

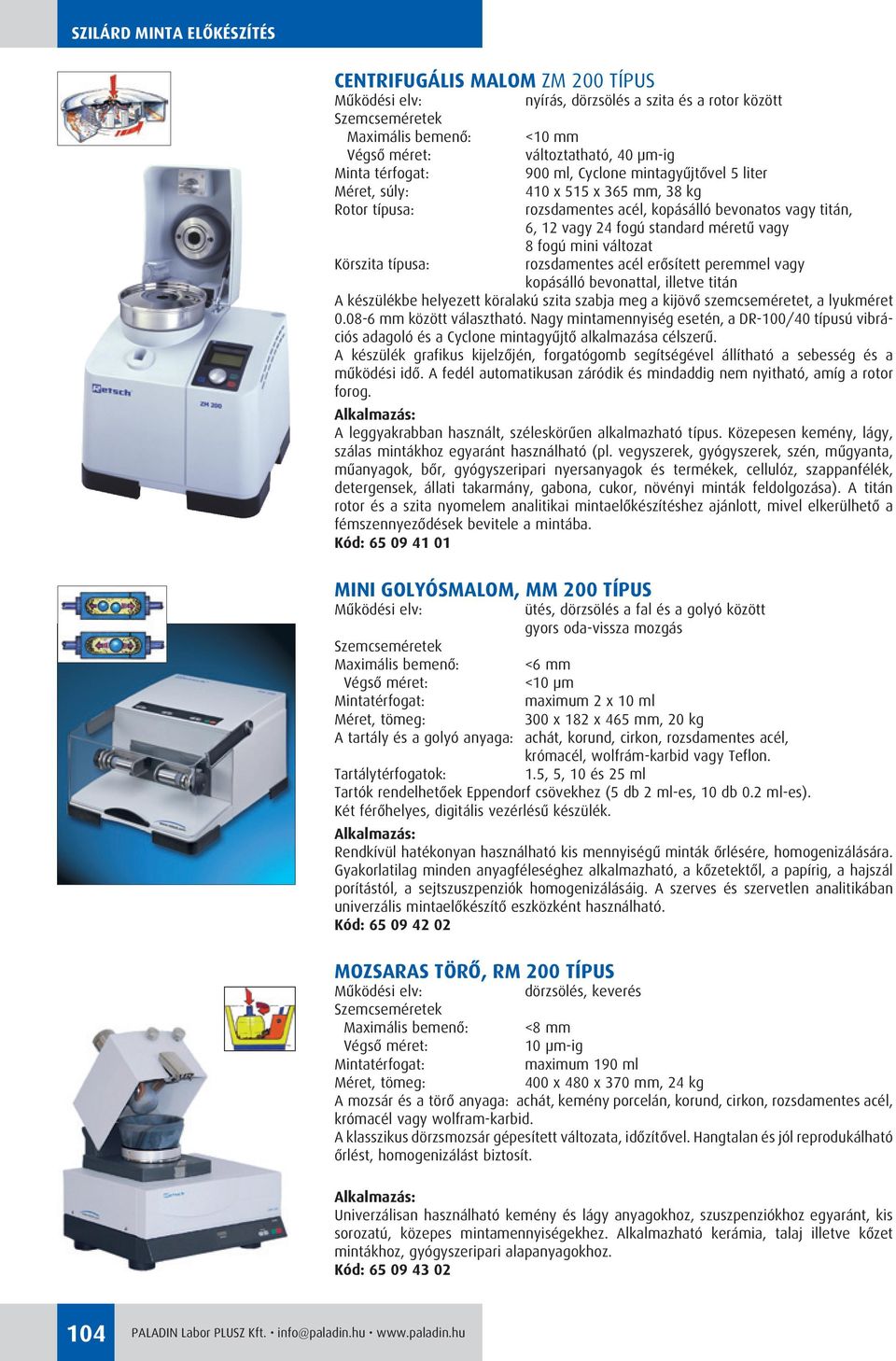

20 SZILÁRD MINTA ELÔKÉSZÍTÉS CENTRIFUGÁLIS MALOM ZM 200 TÍPUS Mûködési elv: Szemcseméretek Maximális bemenô: Végsô méret: Minta térfogat: Méret, súly: Rotor típusa: Körszita típusa: nyírás, dörzsölés a szita és a rotor között <10 mm változtatható, 40 µm-ig 900 ml, Cyclone mintagyûjtôvel 5 liter 410 x 515 x 365 mm, 38 kg rozsdamentes acél, kopásálló bevonatos vagy titán, 6, 12 vagy 24 fogú standard méretû vagy 8 fogú mini változat rozsdamentes acél erôsített peremmel vagy kopásálló bevonattal, illetve titán A készülékbe helyezett köralakú szita szabja meg a kijövô szemcseméretet, a lyukméret mm között választható. Nagy mintamennyiség esetén, a DR-100/40 típusú vibrációs adagoló és a Cyclone mintagyûjtô alkalmazása célszerû. A készülék grafikus kijelzôjén, forgatógomb segítségével állítható a sebesség és a mûködési idô. A fedél automatikusan záródik és mindaddig nem nyitható, amíg a rotor forog. Alkalmazás: A leggyakrabban használt, széleskörûen alkalmazható típus. Közepesen kemény, lágy, szálas mintákhoz egyaránt használható (pl. vegyszerek, gyógyszerek, szén, mûgyanta, mûanyagok, bôr, gyógyszeripari nyersanyagok és termékek, cellulóz, szappanfélék, detergensek, állati takarmány, gabona, cukor, növényi minták feldolgozása). A titán rotor és a szita nyomelem analitikai mintaelôkészítéshez ajánlott, mivel elkerülhetô a fémszennyezôdések bevitele a mintába. : MINI GOLYÓSMALOM, MM 200 TÍPUS Mûködési elv: ütés, dörzsölés a fal és a golyó között gyors oda-vissza mozgás Szemcseméretek Maximális bemenô: <6 mm Végsô méret: <10 µm Mintatérfogat: maximum 2 x 10 ml Méret, tömeg: 300 x 182 x 465 mm, 20 kg A tartály és a golyó anyaga: achát, korund, cirkon, rozsdamentes acél, krómacél, wolfrám-karbid vagy Teflon. Tartálytérfogatok: 1.5, 5, 10 és 25 ml Tartók rendelhetôek Eppendorf csövekhez (5 db 2 ml-es, 10 db 0.2 ml-es). Két férôhelyes, digitális vezérlésû készülék. Alkalmazás: Rendkívül hatékonyan használható kis mennyiségû minták ôrlésére, homogenizálására. Gyakorlatilag minden anyagféleséghez alkalmazható, a kôzetektôl, a papírig, a hajszál porítástól, a sejtszuszpenziók homogenizálásáig. A szerves és szervetlen analitikában univerzális mintaelôkészítô eszközként használható. : MOZSARAS TÖRÔ, RM 200 TÍPUS Mûködési elv: dörzsölés, keverés Szemcseméretek Maximális bemenô: <8 mm Végsô méret: 10 µm-ig Mintatérfogat: maximum 190 ml Méret, tömeg: 400 x 480 x 370 mm, 24 kg A mozsár és a törô anyaga: achát, kemény porcelán, korund, cirkon, rozsdamentes acél, krómacél vagy wolfram-karbid. A klasszikus dörzsmozsár gépesített változata, idôzítôvel. Hangtalan és jól reprodukálható ôrlést, homogenizálást biztosít. Alkalmazás: Univerzálisan használható kemény és lágy anyagokhoz, szuszpenziókhoz egyaránt, kis sorozatú, közepes mintamennyiségekhez. Alkalmazható kerámia, talaj illetve kôzet mintákhoz, gyógyszeripari alapanyagokhoz. :

21 SZILÁRD MINTA ELÔKÉSZÍTÉS ROTOROS ÔRLÔ, SR 200 TÍPUS Mûködési elv: ôrlés, nyírás, törés Szemcseméretek Maximális bemenô: Végsô méret: Minta térfogat: Kapacitás: Méret, súly állvány nélkül: 420 x 560 x 445 mm, 32 kg állvánnyal: 560 x 1147 x 700 mm Rotor anyaga: rozsdamentes acél <15 mm változtatható, 80 µm-ig 5 liter vagy 30 liter, a gyûjtôtartálytól függôen kg/óra, az ôrlendô anyagtól függôen A készülékbe helyezett kör- vagy félköríves szita szabja meg a kijövô szemcseméretet, a lyukméret mm között választható. Lágy, puha anyagok ôrléséhez kör alakú, míg kemény, rideg anyagokhoz félkör alakú sziták használata a célravezetôbb. Az ôrlôgépet egy darab 5 literes gyûjtôtartállyal szállítjuk, de 30 literes változatban is kérhetô. Alkalmazás: Betonit, vegyszerek, gyógyszerek, mûtrágyák, ásványok, korom, gyümölcs, zöldség, gabona, gyanta, szén, növények, állati takarmány, magvak, dohány, tôzeg, cellulóz, stb. ôrlésére. : PORMINTAOSZTÓ, PT 100 TÍPUS Centrifugális elven mûködô, nyolc férôhelyes mintaosztó. Semmilyen más, hagyományos mintavételi és elosztási módszerrel nem lehet hasonló reprodukálhatósággal porokat és granulátumokat szétosztani. Az egyes frakciók rendkívül hûen tükrözik az eredeti minta összetételét. Szemcseméret: 10 mm Minta térfogat: maximum 4000 ml, (8 x 500, 250, 100 vagy 30 ml) Méret, súly: 340 x 800 x 420 mm, 28 kg Precíz és kényelmes mintaadagolást biztosít a DR-100/40 típusú vibrációs adagoló (lásd a képen), mely a mintaosztótól függetlenül rendelhetô. : PORMINTAVEVÔ, PK 1000 TÍPUS Nagy térfogatú porokból vagy granulátumokból egylépéses, reprezentatív mintavételre alkalmas készülék. Az alsó rész többféle kialakításban elérhetô: 1, 2, 3, 4 vagy 6 kiömlônyílással. A nyílások mérete állítható, mellyel szabályozni lehet a minta mennyiségét. A centrifugális mûködési elv, a hagyományos mintavételi eljárásokhoz képest összehasonlíthatatlanul reprodukálhatóbb eredményt biztosít. Szemcseméret: maximum 10 mm Méret, súly: 560 x 1150 x 700 mm, 37 kg Precíz és kényelmes mintaadagolást biztosít a DR-100/75 típusú vibrációs adagoló (lásd a képen), mely a mintavevôtôl függetlenül rendelhetô. :

22 HOMOGENIZÁTOROK Erôs igénybevételre tervezett, masszív készülékek szilárd anyagok, szuszpenziók ôrlésére, homogenizálására. A motort tartalmazó alsó részrôl a tartály egyetlen mozdulattal leemelhetô, nincs szükség semmiféle szerelésre. A tartály aljában van elhelyezve a négyágú, rozsdamentes acél ôrlôkés. A kés tengelyének speciális kialakítása folyadékokkal szemben is tökéletes tömítettséget biztosít. WARING HOMOGENIZÁTOROK 1 L TARTÁLLYAL /PERC FIX FORDULATSZÁMMAL (A TÍPUS) Megnevezés Motorrész, tartály nélkül literes üvegtartállyal literes rozsdamentes acél tartállyal ÉS /PERC FIX FORDULATSZÁMMAL (B TÍPUS) Megnevezés Motorrész, tartály nélkül literes üvegtartállyal literes rozsdamentes acél tartállyal Homogenizátor fix fordulatszámmal, 1 literes üvegtartállyal ÉS /PERC FIX FORDULATSZÁMMAL 0-60 MÁSODPERCES IDÔZÍTÔVEL (C TÍPUS) Megnevezés Motorrész, tartály nélkül literes üvegtartállyal literes rozsdamentes acél tartállyal TARTÁLYOK AZ 1 L-ES HOMOGENIZÁTOROKHOZ Megnevezés literes rozsdamentes acéltartály, hûtôköpennyel literes üvegtartály, tetô nélkül Szögletes polietilén tartály 500 ml-es, csavaros kupakkal (porflakon forma) literes üvegtartályhoz tetô MINI ROZSDAMENTES ACÉL TARTÁLYOK ÁTLÁTSZÓ MÛANYAG TETÔVEL Homogenizátor idôzítôvel 1 literes üvegtartály és 500 ml-es polietilén tartály Megnevezés (Normál) (Hûtôköpenyes) ml térfogatokhoz ml térfogatokhoz ml térfogatokhoz ml térfogatokhoz HOMOGENIZÁTOROK 2 L-ES TARTÁLLYAL ÉS /PERC FORDULATSZÁMMAL (D TÍPUS) Megnevezés literes rozsdamentes acél tartállyal literes polikarbonát tartállyal 106
