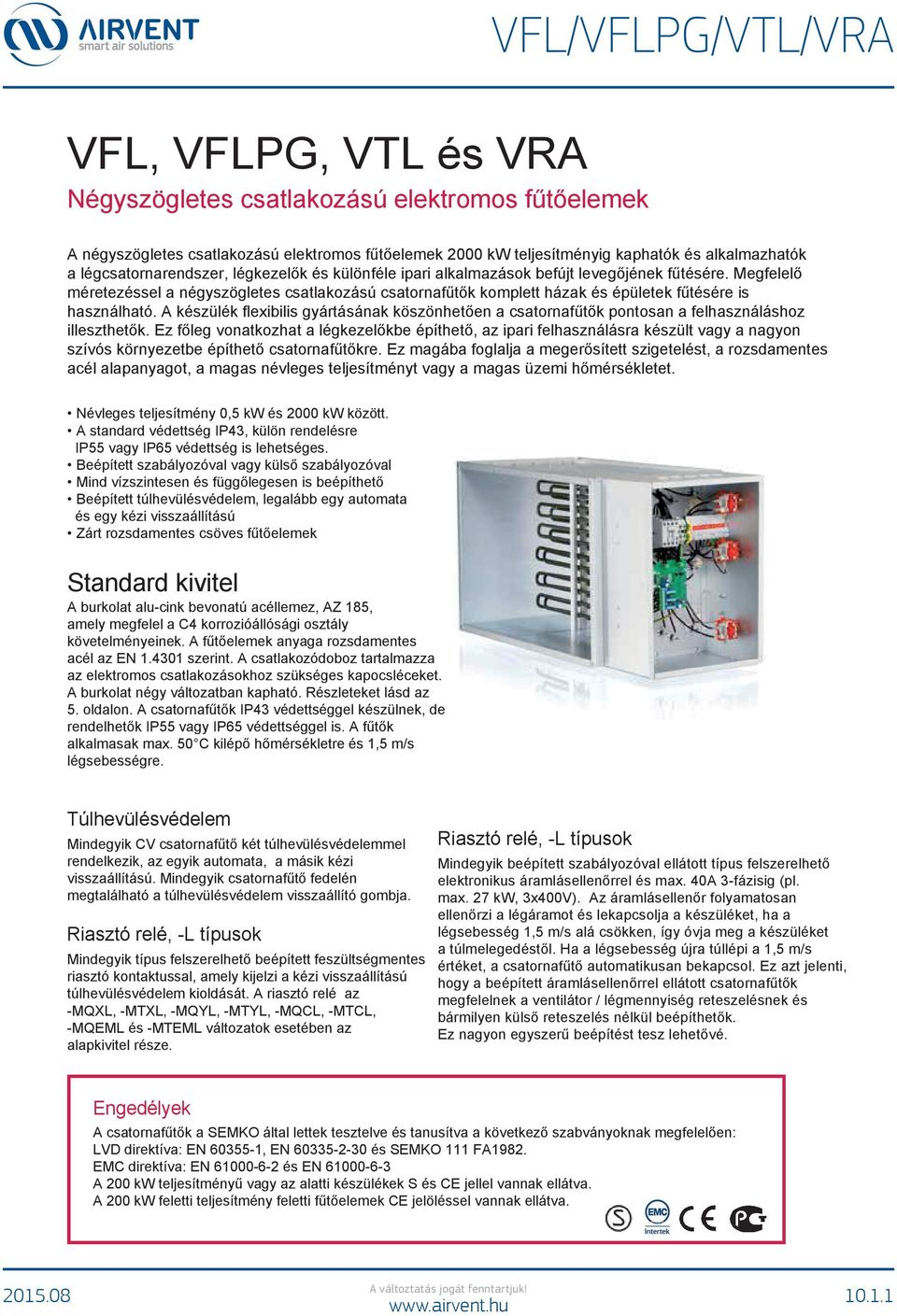

1 VFL, VFLPG, VTL és VRA Négyszögletes csatlakozású elektromos fűtőelemek A négyszögletes csatlakozású elektromos fűtőelemek 2000 kw teljesítményig kaphatók és alkalmazhatók a légcsatornarendszer, légkezelők és különféle ipari alkalmazások befújt levegőjének fűtésére. Megfelelő méretezéssel a négyszögletes csatlakozású csatornafűtők komplett házak és épületek fűtésére is használható. A készülék flexibilis gyártásának köszönhetően a csatornafűtők pontosan a felhasználáshoz illeszthetők. Ez főleg vonatkozhat a légkezelőkbe építhető, az ipari felhasználásra készült vagy a nagyon szívós környezetbe építhető csatornafűtőkre. Ez magába foglalja a megerősített szigetelést, a rozsdamentes acél alapanyagot, a magas névleges teljesítményt vagy a magas üzemi hőmérsékletet. Névleges teljesítmény 0,5 kw és 2000 kw között. A standard védettség IP43, külön rendelésre IP55 vagy IP65 védettség is lehetséges. Beépített szabályozóval vagy külső szabályozóval Mind vízszintesen és függőlegesen is beépíthető Beépített túlhevülésvédelem, legalább egy automata és egy kézi visszaállítású Zárt rozsdamentes csöves fűtőelemek Standard kivitel A burkolat alu-cink bevonatú acéllemez, AZ 185, amely megfelel a C4 korrozióállósági osztály követelményeinek. A fűtőelemek anyaga rozsdamentes acél az EN szerint. A csatlakozódoboz tartalmazza az elektromos csatlakozásokhoz szükséges kapocsléceket. A burkolat négy változatban kapható. Részleteket lásd az 5. oldalon. A csatornafűtők IP43 védettséggel készülnek, de rendelhetők IP55 vagy IP65 védettséggel is. A fűtők alkalmasak max. 50 C kilépő hőmérsékletre és 1,5 m/s légsebességre. Túlhevülésvédelem Mindegyik CV csatornafűtő két túlhevülésvédelemmel rendelkezik, az egyik automata, a másik kézi visszaállítású. Mindegyik csatornafűtő fedelén megtalálható a túlhevülésvédelem visszaállító gombja. Riasztó relé, -L típusok Mindegyik típus felszerelhető beépített feszültségmentes riasztó kontaktussal, amely kijelzi a kézi visszaállítású túlhevülésvédelem kioldását. A riasztó relé az -MQXL, -MTXL, -MQYL, -MTYL, -MQCL, -MTCL, -MQEML és -MTEML változatok esetében az alapkivitel része. Riasztó relé, -L típusok Mindegyik beépített szabályozóval ellátott típus felszerelhető elektronikus áramlásellenőrrel és max. 40A 3-fázisig (pl. max. 27 kw, 3x400V). Az áramlásellenőr folyamatosan ellenőrzi a légáramot és lekapcsolja a készüléket, ha a légsebesség 1,5 m/s alá csökken, így óvja meg a készüléket a túlmelegedéstől. Ha a légsebesség újra túllépi a 1,5 m/s értéket, a csatornafűtő automatikusan bekapcsol. Ez azt jelenti, hogy a beépített áramlásellenőrrel ellátott csatornafűtők megfelelnek a ventilátor / légmennyiség reteszelésnek és bármilyen külső reteszelés nélkül beépíthetők. Ez nagyon egyszerű beépítést tesz lehetővé. Engedélyek A csatornafűtők a SEMKO által lettek tesztelve és tanusítva a következő szabványoknak megfelelően: LVD direktíva: EN , EN és SEMKO 111 FA1982. EMC direktíva: EN és EN A 200 kw teljesítményű vagy az alatti készülékek S és CE jellel vannak ellátva. A 200 kw feletti teljesítmény feletti fűtőelemek CE jelöléssel vannak ellátva

2 Szabályozás Beépített szabályozóval A beépített szabályozó könnyű beszerelést biztosít, pl. kevesebb kábelezésre van szükség, kisebb így a beépítési költség és csökken a nem megfelelő bekábelezés kockázata. A szabályozó elektronikus, amely triakon keresztül ún. időarányos (pulzus/szünet) technológiával nagyon pontosan szabályozza a befújt levegő hőmérsékletét. Mivel a szabályozás elektronikus, a működés zajmentes és az elhasználódás minimális. Nagyobb teljesítményű fűtők esetén a teljesítményt részenként szabályozza a léptető szabályozó. Ugyanakkor a hőmérséklet finom szabályozását az elektronikus KI/BE kapcsoló szabályozza. A következő típusok kaphatók beépített szabályozóval: -MQEML / -MTEML, egy vagy két érzékelővel Csatornafűtő beépített hőmérsékletérzékelővel helyiségvagy csatornaérzékelőhöz. Csatlakoztatható a helyiségérzékelő főérzékelőjéhez vagy a min./max. érzékelőhöz a befújt levegő oldalon. -MQXL /-MTXL, V szabályozójellel Csatornafűtő beépített szabályozóval V külső szabályozójellel. -MQYL / -MTYL, V szabályozójellel Lépjen kapcsolatba az AIRVENT ZRT.-vel. -MQCL / -MTCL, mA szabályozójellel Lépjen kapcsolatba az AIRVENT ZRT.-vel. Külső szabályozóval A csatornafűtők kaphatók beépített szabályozó nélkül is, ebben az esetben külső szabályozóval kell őket beépíteni. A következő típusok kaphatók külső szabályozóval: -M(L) Egy külső hőmérsékletszabályozóval és egy érzékelővel kell felszerelni a készüléket. A standard kivitelen kívüli opciók A standard kivitelen kívül különböző opciókkal kapható a csatornafűtők a különleges felhasználást figyelembevéve. Más alapanyag Készülhet rozsdamentes acélból az EN szerint, vagy saválló rozsdamentes acélból az EN szerint. Csatornafűtők C kilépő hőmérsékletre A túlhevülésvédelem megegyezik az üzemi hőmérséklet értékével. A csatlakozódoboz 25 mm vastag szigeteléssel van ellátva a csőcsatlakozás oldalán. Csatornafűtők C kilépő hőmérsékletre A túlhevülésvédelem megegyezik az üzemi hőmérséklet értékével. A csatlakozódoboz 100 mm vastag szigeteléssel van ellátva a csőcsatlakozás oldalán. Egy légrés található a csatorna és a csatlakozódoboz között. IP30 védettség. Megerősített elektromos szigetelés A feszültség szivárgásának megelőzésére a földelés felé, az alkatrészek elektronikusan szigetelt anyagra vannak szerelve. Ez alkalmas, pl. hajózási alkalmazások esetén, ahol a földelés biztosítása nehéz. Jelzőlámpa A kézi túlhevülésvédelem kijelzésére és/vagy a működés jelzésére szolgál. Emelőhorog A csatornafűtőket emelőhoroggal lehet ellátni a beépítés megkönnyítésére. IP55 / IP65 védettség A csatornafűtők IP55 vagy IP65 védettséggel is kaphatók, a standard IP43 védettség helyett. Fűtőelem a csatlakozódobozban A fűtőt ajánlott leállások alkalmával, pl. párás környezetbe, a nedvesség lerakódásának megaladályozására az alkatrészek végénél, vagy a csatlakozódoboz kondenzációs veszélyének megakadályozására, ha a légcsatornában hideg levegő áramlik. Körkeresztmetszetű csatlakozások Ha a teljesítmény megkívánja vagy a kívánt átmérő nagyobb, mint a CV csatornafűtők esetén, a négyszögeletes csatornafűtők kaphatók körkeresztmetszetű csatlakozócsonkkal. Nem standard tápfeszültség A fűtőelemek kaphatók nem standard tápfeszültséggel is 690V3~ tápfeszültségig a külső szabályozás esetén, beépített szabályozóval pedig 500V3~ tápfeszültségig. Beépített főkapcsoló Csak a beépített szabályozóval rendelkező típusok esetén

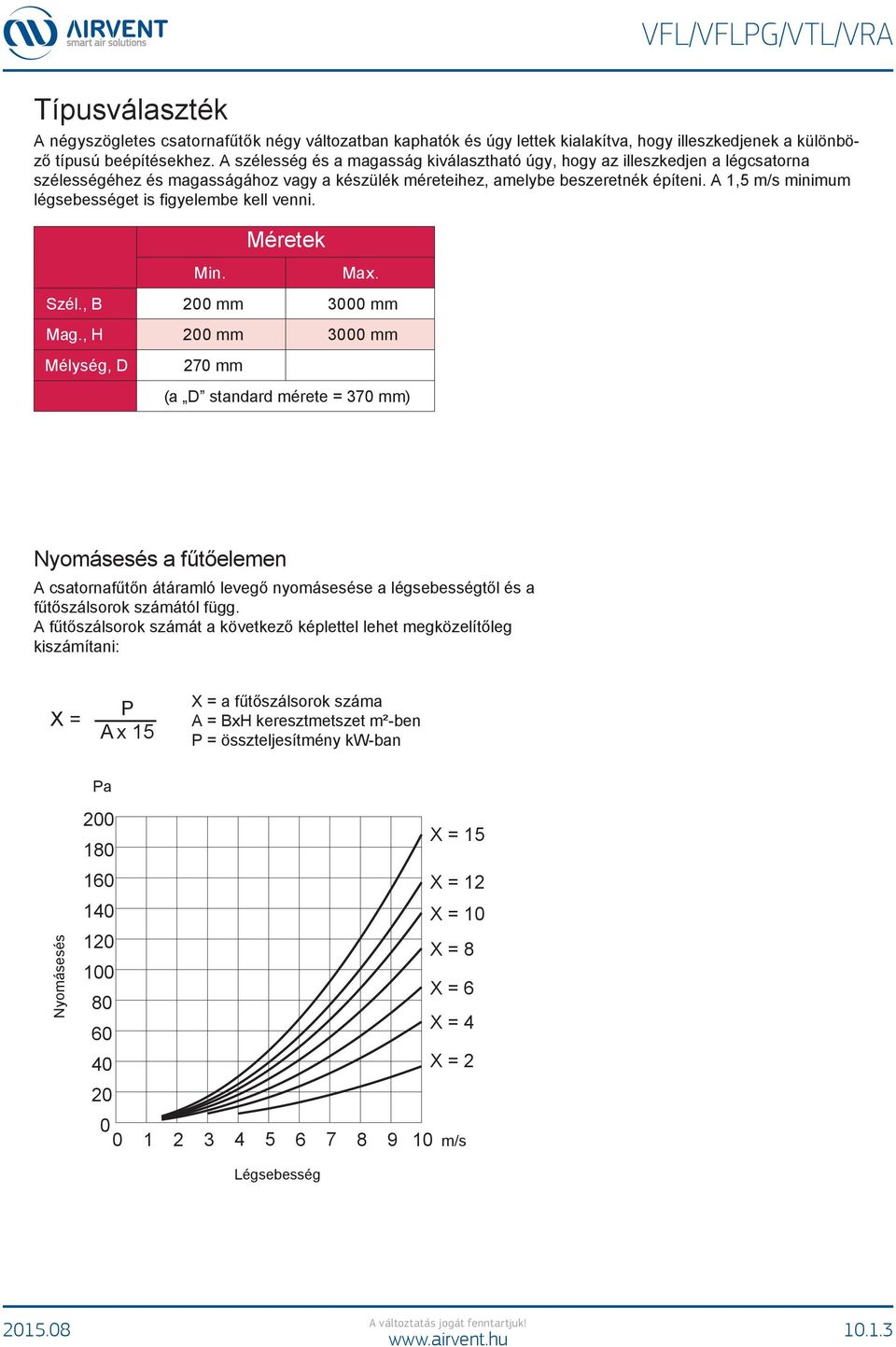

3 Típusválaszték A négyszögletes csatornafűtők négy változatban kaphatók és úgy lettek kialakítva, hogy illeszkedjenek a különböző típusú beépítésekhez. A szélesség és a magasság kiválasztható úgy, hogy az illeszkedjen a légcsatorna szélességéhez és magasságához vagy a készülék méreteihez, amelybe beszeretnék építeni. A 1,5 m/s minimum légsebességet is figyelembe kell venni. Méretek Min. Max. Szél., B 200 mm 3000 mm Versions Mag., H 200 mm 3000 mm Mélység, D 270 mm (a D standard mérete = 370 mm) Nyomásesés a fűtőelemen A csatornafűtőn átáramló levegő nyomásesése a légsebességtől és a fűtőszálsorok számától függ. A fűtőszálsorok számát a következő képlettel lehet megközelítőleg kiszámítani: P X = A x 15 X = a fűtőszálsorok száma A = BxH keresztmetszet m²-ben P = összteljesítmény kw-ban Pa Nyomásesés X = 15 X = 12 X = 10 X = 8 X = 6 X = 4 X = m/s Légsebesség

4 Beépítés A csatornafűtőket vízszintes és függőleges helyzetbe egyaránt be lehet építeni. A légáram irányának mindig meg kell egyeznie a fűtőelemen található nyíl irányával. Vízszintes csatornahálózat esetén a csatlakozódoboz jobbra vagy balra is nézhet. Csatlakozódobozzal felfelé vagy lefelé a készüléket beépíteni tilos. A fűtőelemet úgy kell elhelyezni, hogy a teljes keresztmetszetén egyenletes légáramot kapjon. A fűtőelem előtt vagy után könyököt, ventilátort, szabályozózsalut stb. minimum a fűtőelem átlójának megfelelő távolságban ajánlott elhelyezni. Minimum légsebesség és kilépő levegő hőmérséklet A négyszögletes csatornafűtők kialakítása olyan, hogy működésükhöz min. 1,5 m/s légesebesség szükséges és a kilépő levegő hőmérséklete max. 50 C lehet. Környezeti hőmérséklet: Beépített szabályozó nélkül = max. 40 C Beépített szabályozóval = max. 30 C. A légsebesség kiszámításához a következő képletet kell használni: V = légsebesség, m/s Q V = Q = légmennyiség, m³/h 3600 A A = a fűtőelem keresztmetszete, BxH, m² Ventilátor/légmennyiség függő működés Az elektromos csatornafűtő bekötésénél mindig biztosítani kell, hogy csak akkor kapjon áramot, ha a rendszerben működik a ventilátor és megfelelő mennyiségű levegő halad át rajta. Ezt a reteszelő funkciót vagy a levegőt szállító ventilátor vagy a fűtőelemen áthaladó légáram segítségével lehet megvalósítani. A 30 kw feletti teljesítményű ventilátoroknál ajánlott, hogy a ventilátor még legalább 3 percig fusson miután a csatornafűtőt kikapcsolták. A beépített elektronikus áramlásellenőrrel ellátott típusok megfelelnek a ventilátor/légmennyiség függő működésnek és külső reteszelés nélkül beépíthetők. A szükséges fűtőteljesítmény A csatornafűtőn átáramló levegő felfűtéséhez szükséges teljesítmény kiszámítása a következő képlet szerint történik: P = fűtőteljesítmény, W P = Q 0,36 t Q = légmennyiség, m³/h t = hőmérsékletemelkedés, C Az -MTEML és az -MTXL típusú csatornafűtők áramköri kártyája 27 kw teljesítményig, 400V, 3~ esetén külön kapocsléccel rendelkeznek nyomás vagy áramlásérzékelő csatlakoztatására. A 27 kw fűtőteljesítmény feletti csatornafűtők a bemenő szabályozókörön keresztül reteszelhető. Az -M típus a bemeneti tápfeszültségnél reteszelhető minden esetben. Felületi hőmérséklet A fűtőelemek felületi hőmérséklete a légsebességtől és az egységnyi felületre eső fűtőteljesítménytől függ. A fűtőelem egységnyi felületre eső fűtőteljesítménye cca. 3 W/cm². A diagram a fűtőelem felületi hőmérsékletét mutatja kb. 20 C-os kilépő levegőhőmérsékletnél. C Felületi hőmérséklet 3,0 W/cm² m/s Légsebesség

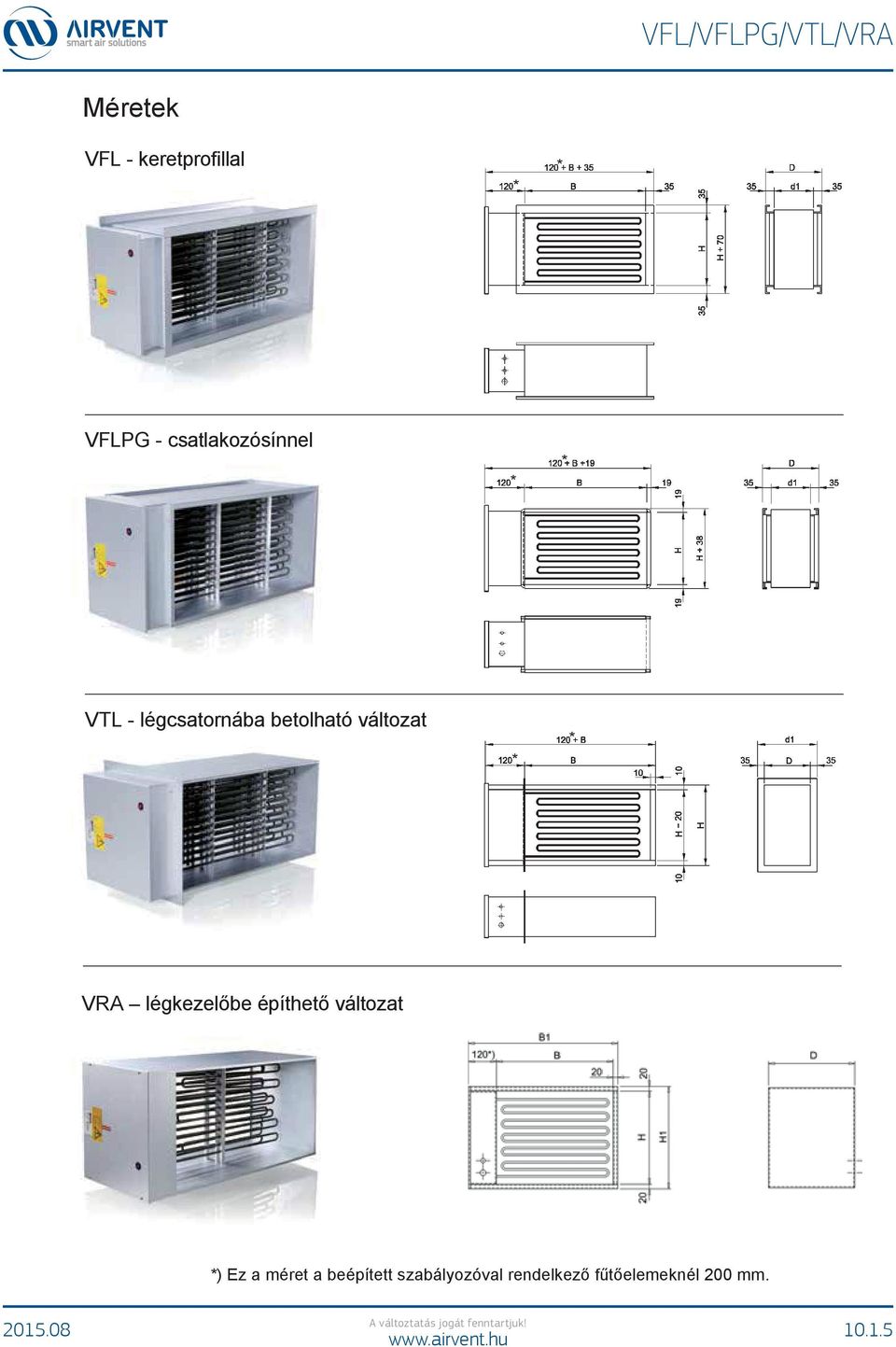

5 Méretek VFL - keretprofillal * * VFLPG - csatlakozósínnel * * VTL - légcsatornába betolható változat * * VRA légkezelőbe építhető változat *) Ez a méret a beépített szabályozóval rendelkező fűtőelemeknél 200 mm

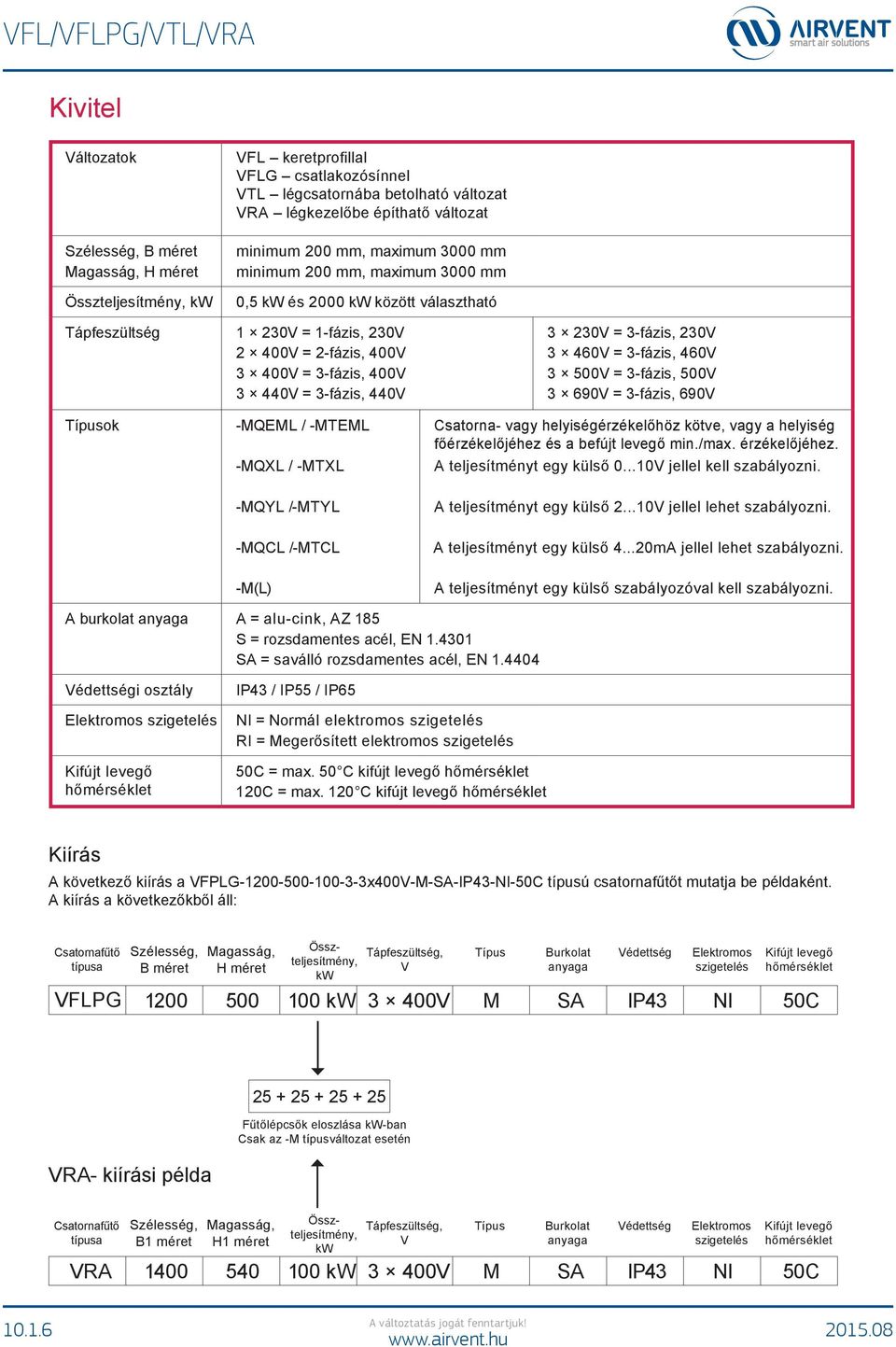

6 Kivitel Változatok Szélesség, B méret Magasság, H méret Összteljesítmény, kw Tápfeszültség VFL keretprofillal VFLG csatlakozósínnel VTL légcsatornába betolható változat VRA légkezelőbe építhatő változat minimum 200 mm, maximum 3000 mm minimum 200 mm, maximum 3000 mm 0,5 kw és 2000 kw között választható 1 230V = 1-fázis, 230V 2 400V = 2-fázis, 400V 3 400V = 3-fázis, 400V 3 440V = 3-fázis, 440V 3 230V = 3-fázis, 230V 3 460V = 3-fázis, 460V 3 500V = 3-fázis, 500V 3 690V = 3-fázis, 690V Típusok -MQEML / -MTEML -MQXL / -MTXL -MQYL /-MTYL -MQCL /-MTCL -M(L) Csatorna- vagy helyiségérzékelőhöz kötve, vagy a helyiség főérzékelőjéhez és a befújt levegő min./max. érzékelőjéhez. A teljesítményt egy külső V jellel kell szabályozni. A teljesítményt egy külső V jellel lehet szabályozni. A teljesítményt egy külső mA jellel lehet szabályozni. A teljesítményt egy külső szabályozóval kell szabályozni. A burkolat anyaga A = alu-cink, AZ 185 S = rozsdamentes acél, EN SA = saválló rozsdamentes acél, EN Védettségi osztály Elektromos szigetelés Kifújt levegő hőmérséklet IP43 / IP55 / IP65 NI = Normál elektromos szigetelés RI = Megerősített elektromos szigetelés 50C = max. 50 C kifújt levegő hőmérséklet 120C = max. 120 C kifújt levegő hőmérséklet Kiírás A következő kiírás a VFPLG x400V-M-SA-IP43-NI-50C típusú csatornafűtőt mutatja be példaként. A kiírás a következőkből áll: Csatornafűtő típusa Szélesség, B méret Magasság, H méret Összteljesítmény, kw Tápfeszültség, V Típus Burkolat anyaga Védettség Elektromos szigetelés Kifújt levegő hőmérséklet VFLPG kw 3 400V M SA IP43 NI 50C VRA- kiírási példa Csatornafűtő típusa Szélesség, B1 méret Fűtőlépcsők eloszlása kw-ban Csak az -M típusváltozat esetén Magasság, H1 méret Összteljesítmény, kw Tápfeszültség, V VRA kw 3 400V M SA IP43 NI 50C Típus Burkolat anyaga Védettség Elektromos szigetelés Kifújt levegő hőmérséklet

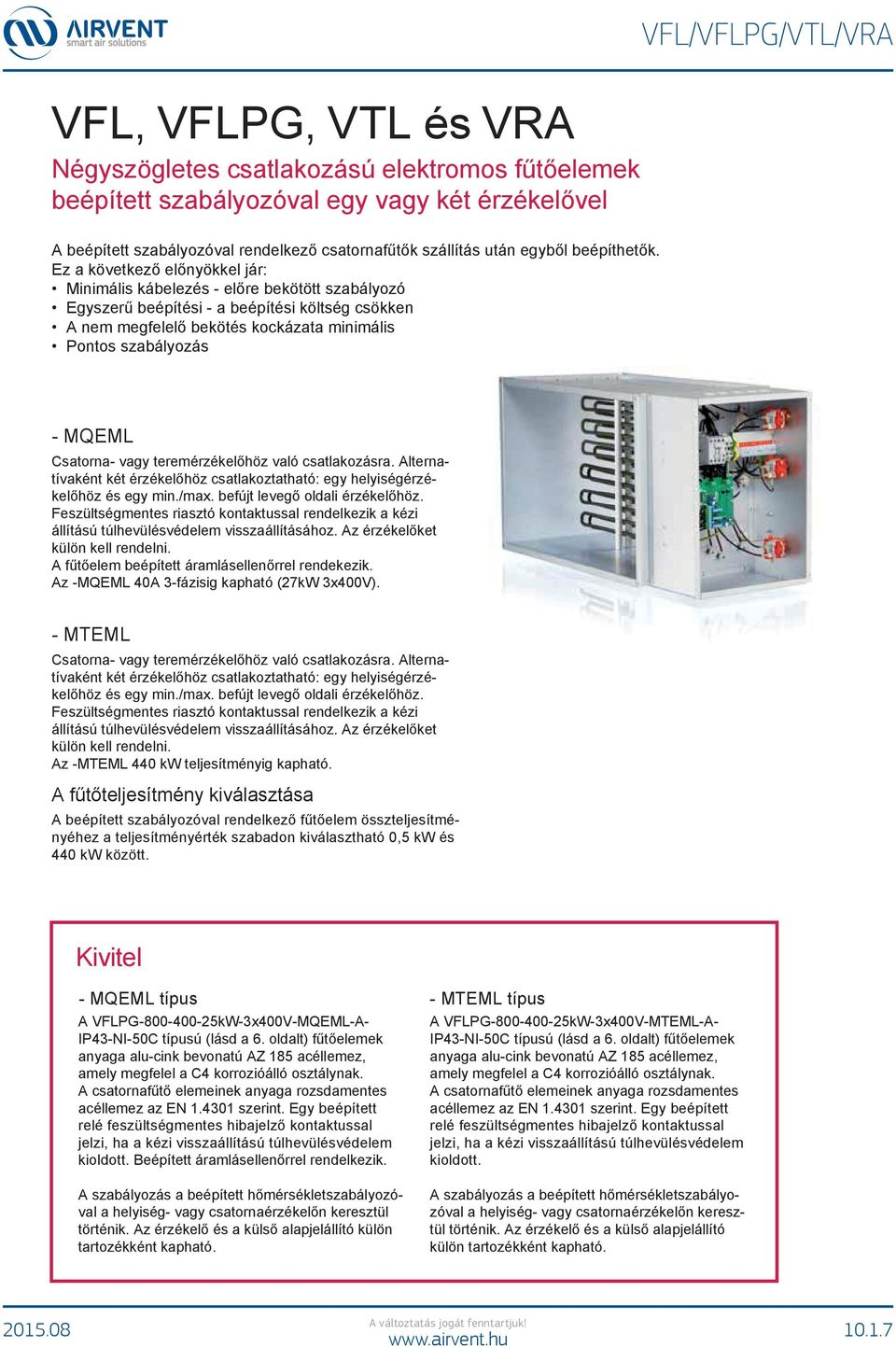

7 VFL, VFLPG, VTL és VRA Négyszögletes csatlakozású elektromos fűtőelemek beépített szabályozóval egy vagy két érzékelővel VFL/VFLPG/VTL/VRA A beépített szabályozóval rendelkező csatornafűtők szállítás után egyből beépíthetők. Ez a következő előnyökkel jár: Minimális kábelezés - előre bekötött szabályozó Egyszerű beépítési - a beépítési költség csökken A nem megfelelő bekötés kockázata minimális Pontos szabályozás - MQEML Csatorna- vagy teremérzékelőhöz való csatlakozásra. Alternatívaként két érzékelőhöz csatlakoztatható: egy helyiségérzékelőhöz és egy min./max. befújt levegő oldali érzékelőhöz. Feszültségmentes riasztó kontaktussal rendelkezik a kézi állítású túlhevülésvédelem visszaállításához. Az érzékelőket külön kell rendelni. A fűtőelem beépített áramlásellenőrrel rendekezik. Az -MQEML 40A 3-fázisig kapható (27kW 3x400V). - MTEML Csatorna- vagy teremérzékelőhöz való csatlakozásra. Alternatívaként két érzékelőhöz csatlakoztatható: egy helyiségérzékelőhöz és egy min./max. befújt levegő oldali érzékelőhöz. Feszültségmentes riasztó kontaktussal rendelkezik a kézi állítású túlhevülésvédelem visszaállításához. Az érzékelőket külön kell rendelni. Az -MTEML 440 kw teljesítményig kapható. A fűtőteljesítmény kiválasztása A beépített szabályozóval rendelkező fűtőelem összteljesítményéhez a teljesítményérték szabadon kiválasztható 0,5 kw és 440 kw között. Kivitel - MQEML típus A VFLPG kW-3x400V-MQEML-A- IP43-NI-50C típusú (lásd a 6. oldalt) fűtőelemek anyaga alu-cink bevonatú AZ 185 acéllemez, amely megfelel a C4 korrozióálló osztálynak. A csatornafűtő elemeinek anyaga rozsdamentes acéllemez az EN szerint. Egy beépített relé feszültségmentes hibajelző kontaktussal jelzi, ha a kézi visszaállítású túlhevülésvédelem kioldott. Beépített áramlásellenőrrel rendelkezik. A szabályozás a beépített hőmérsékletszabályozóval a helyiség- vagy csatornaérzékelőn keresztül történik. Az érzékelő és a külső alapjelállító külön tartozékként kapható. - MTEML típus A VFLPG kW-3x400V-MTEML-A- IP43-NI-50C típusú (lásd a 6. oldalt) fűtőelemek anyaga alu-cink bevonatú AZ 185 acéllemez, amely megfelel a C4 korrozióálló osztálynak. A csatornafűtő elemeinek anyaga rozsdamentes acéllemez az EN szerint. Egy beépített relé feszültségmentes hibajelző kontaktussal jelzi, ha a kézi visszaállítású túlhevülésvédelem kioldott. A szabályozás a beépített hőmérsékletszabályozóval a helyiség- vagy csatornaérzékelőn keresztül történik. Az érzékelő és a külső alapjelállító külön tartozékként kapható

8 Tartozékok A VFL/VFLPG/VTL/VRA -MQEML/-MTEML típusokhoz különböző érzékelő/alapjelállító kombinációt lehet alkalmazni. Helyiségérzékelő alapjelállítóval 1. változat 2. változat TG-R430 mint alapjelállító és helyiségérzékelő. TG-R430 mint alapjelállító és helyiségérzékelő. TG-K360 mint min./max. befújt levegő érzékelő. Helyiségérzékelő és külön alapjelállító 3. változat 4. változat TG-R530 (IP30) vagy TG-R630 (IP54) mint helyiségérzékelő. TG-R530 (IP30) vagy TG-R630 (IP54) mint helyiségérzékelő. TG-R430 mint alapjelállító. TG-R430 mint alapjelállító. TG-K360 mint min./max. befújt levegő érzékelő. Főérzékelő a szívóoldalon és különálló alapjelállító 5. változat 6. változat TG-K330 mint elszívott levegő érzékelő. TG-K330 mint elszívott levegő érzékelő. TG-R430 mint alapjelállító TG-R430 mint alapjelállító. TG-K360 mint min./max. befújt levegő érzékelő. Befújt levegő érzékelő és különálló alapjelállító 7. változat TG-K330 mint befújt levegő érzékelő. TG-R430 mint alapjelállító. A V tápfeszültségű csatornafűtőkhöz használható érzékelők adatai és részletes leírása a 14. oldalon található

9 VFL, VFLPG, VTL and VRA Négyszögletes csatlakozású elektromos fűtőelemek beépített szabályozóval V külső szabályozójelhez VFL/VFLPG/VTL/VRA A beépített szabályozóval rendelkező csatornafűtők szállítás után egyből beépíthetők. Ez a következő előnyökkel jár: Minimális kábelezés - előre bekötött szabályozó Egyszerű beépítési - a beépítési költség csökken A nem megfelelő bekötés kockázata minimális Pontos szabályozás - MQXL Külső V szabályozójelhez történő csatlakozáshoz. A csatornafűtőnél egy beépített relé feszültségmentes hibajelző kontaktussal jelzi, ha a kézi visszaállítású túlhevülésvédelem kioldott. Az -MQXL típus rendelkezik beépített elektronikus áramlásellenőrrel is. Az -MQXL 40A 3-fázisig kapható (27kW 3x400V). - MTXL Külső V szabályozójelhez történő csatlakozáshoz. A csatornafűtőnél egy beépített relé feszültségmentes hibajelző kontaktussal jelzi, ha a kézi visszaállítású túlhevülésvédelem kioldott. Az -MTXL 440 kw fűtőteljesítményig kapható. A fűtőteljesítmény kiválasztása A beépített szabályozóval rendelkező fűtőelem összteljesítményéhez a teljesítményérték szabadon kiválasztható 0,5 kw és 440 kw között. Kivitel - MQXL típus A VFLPG kW-3x400V-MQXL-A- IP43-NI-50C típusú (lásd a 6. oldalt) fűtőelemek anyaga alu-cink bevonatú AZ 185 acéllemez, amely megfelel a C4 korrozióálló osztálynak. A csatornafűtő elemeinek anyaga rozsdamentes acéllemez az EN szerint. Egy beépített relé feszültségmentes hibajelző kontaktussal jelzi, ha a kézi visszaállítású túlhevülésvédelem kioldott. Beépített áramlásellenőrrel rendelkezik. A szabályozás a beépített hőmérsékletszabályozóval a helyiség- vagy csatornaérzékelőn keresztül történik. Az érzékelő és a külső alapjelállító külön tartozékként kapható. - MTXL típus A VFLPG kW-3x400V-MTXL-A- IP43-NI-50C típusú (lásd a 6. oldalt) fűtőelemek anyaga alu-cink bevonatú AZ 185 acéllemez, amely megfelel a C4 korrozióálló osztálynak. A csatornafűtő elemeinek anyaga rozsdamentes acéllemez az EN szerint. Egy beépített relé feszültségmentes hibajelző kontaktussal jelzi, ha a kézi visszaállítású túlhevülésvédelem kioldott. A szabályozás a beépített hőmérsékletszabályozóval a helyiség- vagy csatornaérzékelőn keresztül történik. Az érzékelő és a külső alapjelállító külön tartozékként kapható

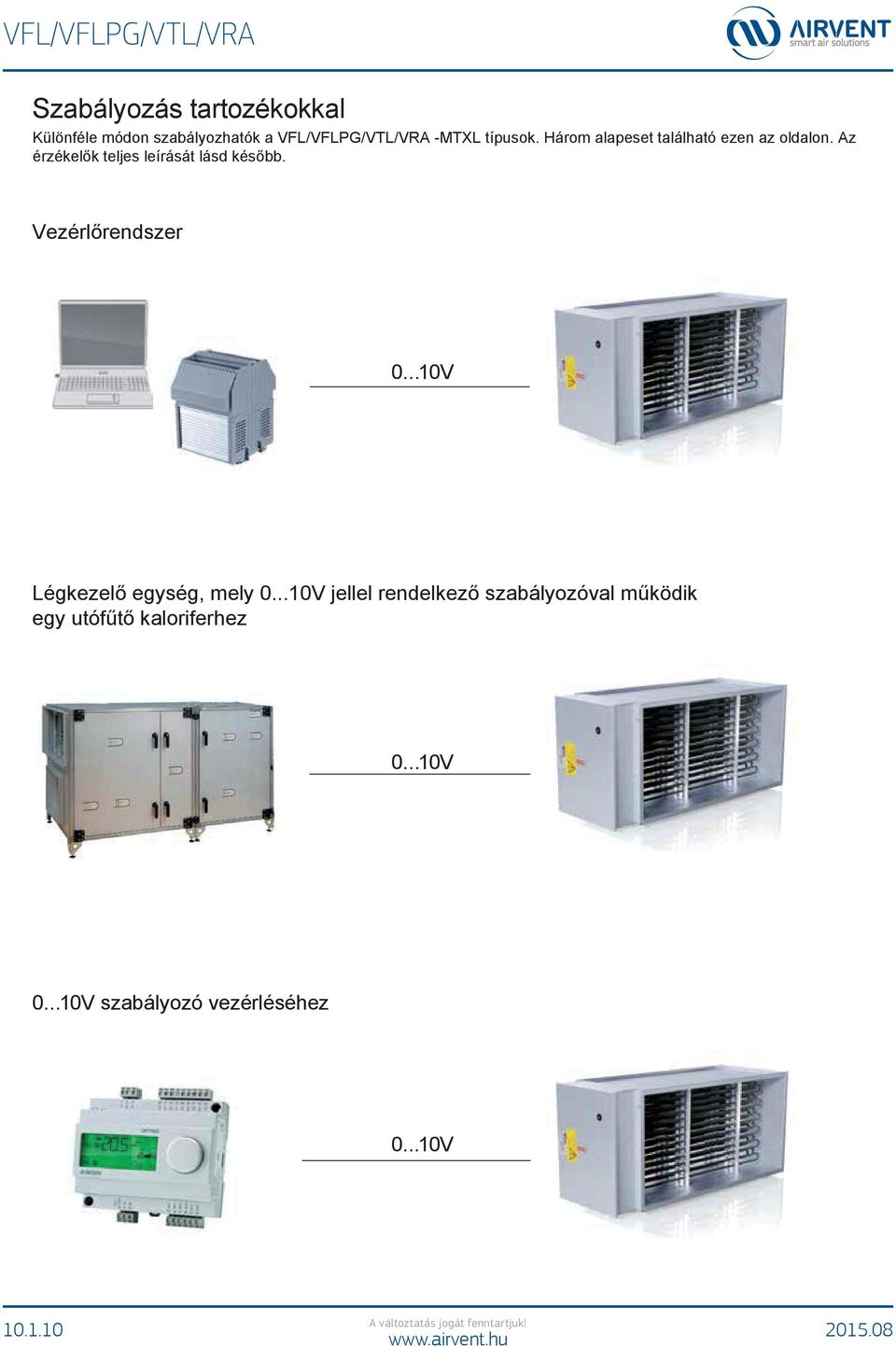

10 Szabályozás tartozékokkal Különféle módon szabályozhatók a VFL/VFLPG/VTL/VRA -MTXL típusok. Három alapeset található ezen az oldalon. Az érzékelők teljes leírását lásd később. Vezérlőrendszer V Légkezelő egység, mely V jellel rendelkező szabályozóval működik egy utófűtő kaloriferhez V V szabályozó vezérléséhez V

11 RECT A N G U L AR E L ECTRI C D UCT H E A T ERS F O R EX T ERN A L C ON TR OL EQ U I P ME N T VFL, VFLPG, VTL és VRA Négyszögletes csatlakozású elektromos fűtőelemek külső szabályozóval A négyszögletes csatlakozású elektromos fűtőelemek felszerelhetők külső szabályozóval. Fontos hogy ezen szabályozók specifikációja egyezzen a fűtőelemével és a szabályozandó teljesítménnyel. A megfelelő szabályozók kiválasztásához a következő oldalon található útmutató nyújt segítséget. - M PULSER vagy TTC típusú szabályozóval szabályozhatók. A teljesítmény kiválasztása A külső szabályozóval rendelkező fűtőelemek összteljesítménye szabadon választható 0,5 kw felett. A teljesítmény szabadon szétosztható teljesítménylépcsőkre, melyeknek minimum 0,3 kw és maximum 43 kw (63A) között kell lenniük. A teljesítménylépcsők csatlakozása Standard Fő tápfeszültség: 400V3~ 0,3-3,5 kw között: 400V2~ 3,6-43,0 kw között: 400V3~ Fő tápfeszültség: 230V3~ 0,3-1,99 kw között: 230V~ 2,0-43,0 kw között: 230V3~ Külön kérésre 0,3-3,6 kw között: 230V~ 0,3-6,0 kw között: 400V2~ 1,0-43 kw között: 400V3~ vagy 230V3~ Kiírás - M típus A VFLPG kW-3x400V-MQEML-A-IP43-NI-50C típusú (lásd a 6. oldalt) fűtőelemek anyaga alu-cink bevonatú AZ 185 acéllemez, amely megfelel a C4 korrozióálló osztálynak. A csatornafűtő elemeinek anyaga rozsdamentes acéllemez az EN szerint. Összteljesítmény: 100 kw. Teljesítménylépcsők: 25 kw+25 kw+25 kw+25kw. Külső szabályozóval és érzékelővel szabályozhatók, melyeket külön kell rendelni

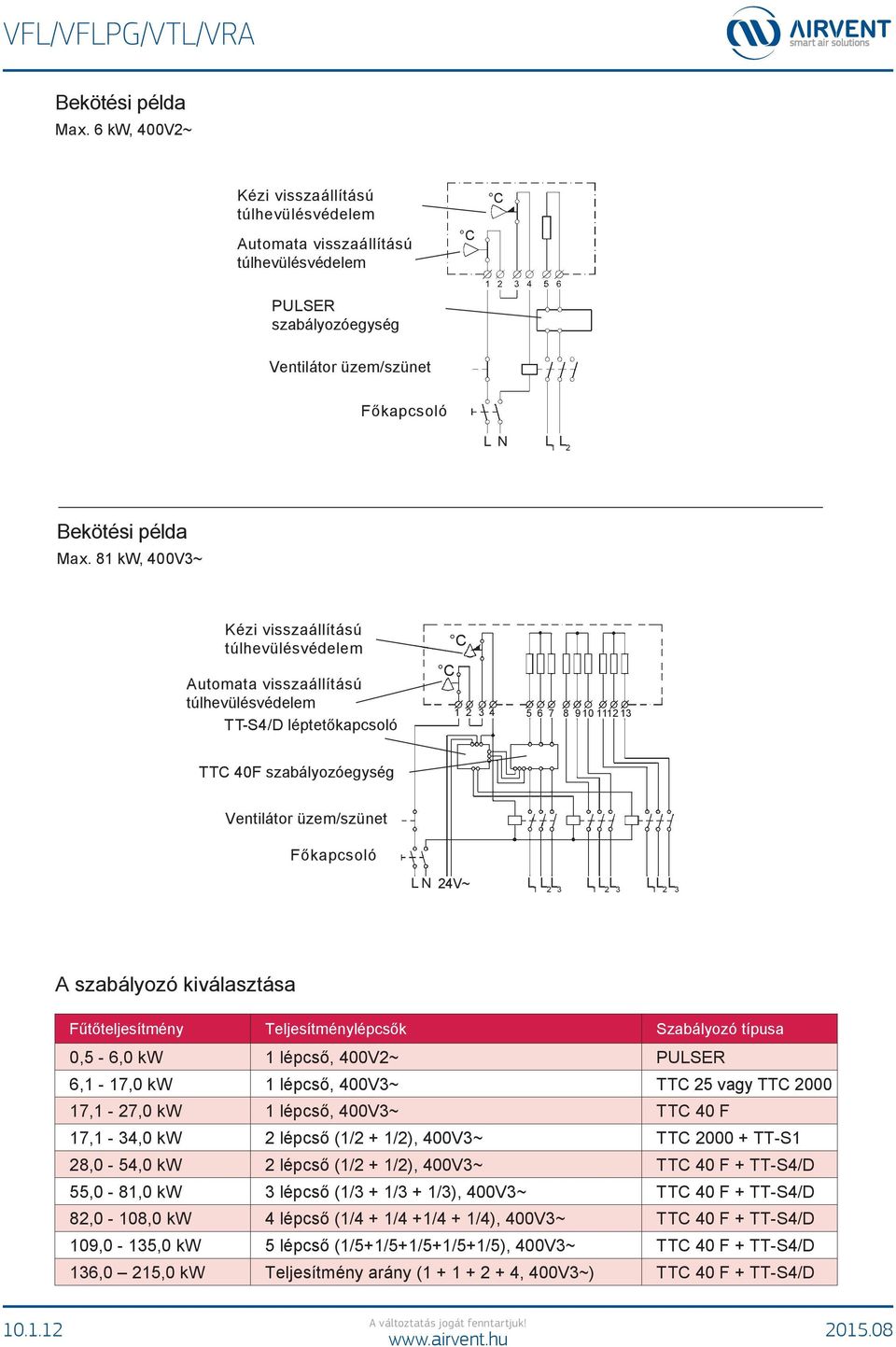

12 Bekötési példa Max. 6 kw, 400V2~ Kézi visszaállítású túlhevülésvédelem Automata visszaállítású túlhevülésvédelem C C PULSER szabályozóegység Ventilátor üzem/szünet Főkapcsoló L N L 1 L 2 Bekötési példa Max. 81 kw, 400V3~ Kézi visszaállítású túlhevülésvédelem Automata visszaállítású túlhevülésvédelem TT-S4/D léptetőkapcsoló C C TTC 40F szabályozóegység Ventilátor üzem/szünet Főkapcsoló L N 24V~ L 1 L 2 L 3 L 1 L 2 L 3 L 1 L 2 L 3 A szabályozó kiválasztása Fűtőteljesítmény Teljesítménylépcsők Szabályozó típusa 0,5-6,0 kw 1 lépcső, 400V2~ PULSER 6,1-17,0 kw 1 lépcső, 400V3~ TTC 25 vagy TTC ,1-27,0 kw 1 lépcső, 400V3~ TTC 40 F 17,1-34,0 kw 2 lépcső (1/2 + 1/2), 400V3~ TTC TT-S1 28,0-54,0 kw 2 lépcső (1/2 + 1/2), 400V3~ TTC 40 F + TT-S4/D 55,0-81,0 kw 3 lépcső (1/3 + 1/3 + 1/3), 400V3~ TTC 40 F + TT-S4/D 82,0-108,0 kw 4 lépcső (1/4 + 1/4 +1/4 + 1/4), 400V3~ TTC 40 F + TT-S4/D 109,0-135,0 kw 5 lépcső (1/5+1/5+1/5+1/5+1/5), 400V3~ TTC 40 F + TT-S4/D 136,0 215,0 kw Teljesítmény arány ( , 400V3~) TTC 40 F + TT-S4/D
