Tudnivaló: A meas gomb mérés üzemmódban történő megnyomásával kb. 60 másodpercre ideiglenesen megjeleníthetők a kijelzőképek.

Átírás

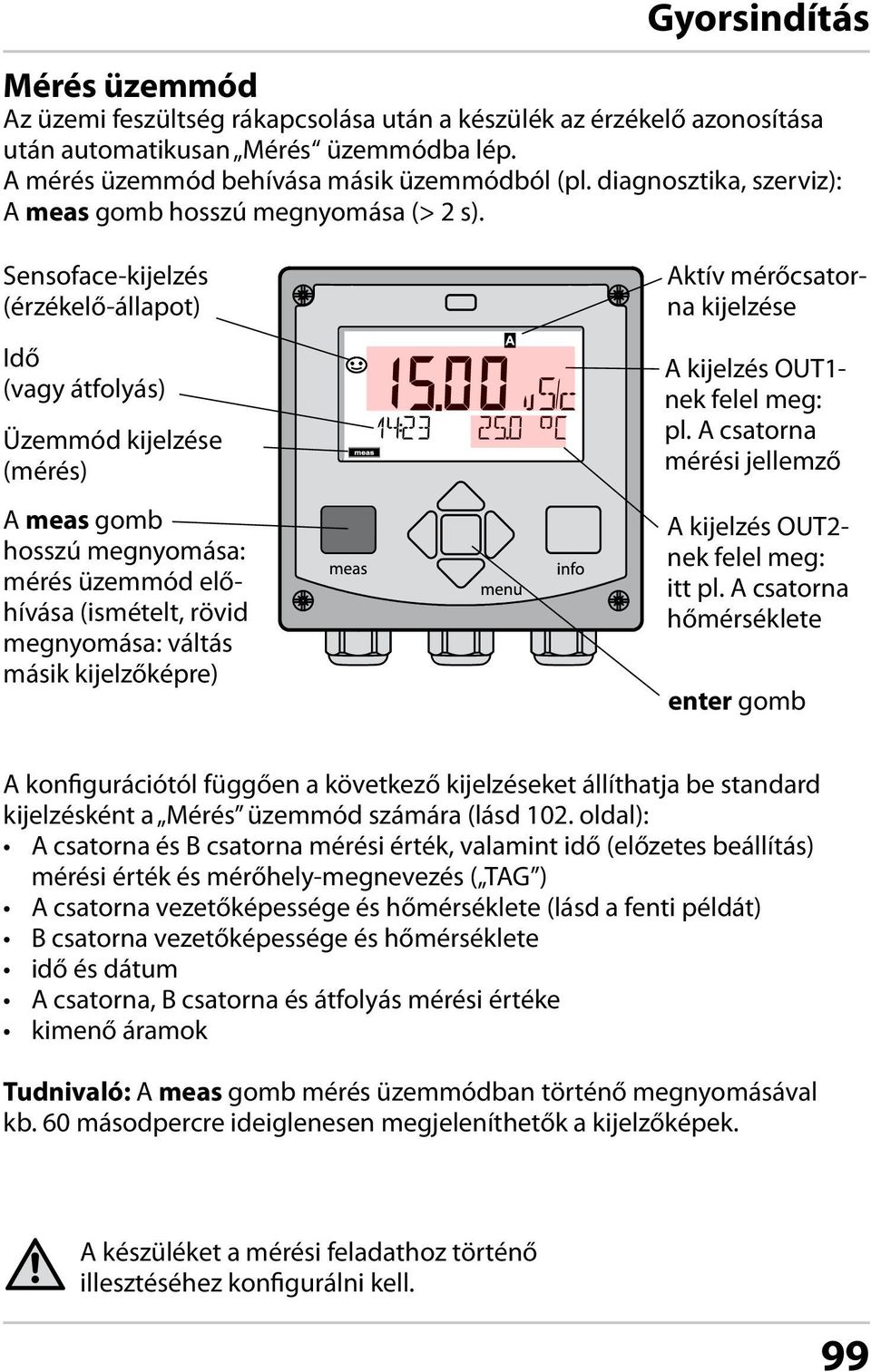

1 Gyorsindítás Mérés üzemmód Az üzemi feszültség rákapcsolása után a készülék az érzékelő azonosítása után automatikusan Mérés üzemmódba lép. A mérés üzemmód behívása másik üzemmódból (pl. diagnosztika, szerviz): A meas gomb hosszú megnyomása (> 2 s). Sensoface-kijelzés (érzékelő-állapot) Idő (vagy átfolyás) Üzemmód kijelzése (mérés) A meas gomb hosszú megnyomása: mérés üzemmód előhívása (ismételt, rövid megnyomása: váltás másik kijelzőképre) Aktív mérőcsatorna kijelzése A kijelzés OUT1- nek felel meg: pl. A csatorna mérési jellemző A kijelzés OUT2- nek felel meg: itt pl. A csatorna hőmérséklete enter gomb A konfigurációtól függően a következő kijelzéseket állíthatja be standard kijelzésként a Mérés üzemmód számára (lásd 102. oldal): A csatorna és B csatorna mérési érték, valamint idő (előzetes beállítás) mérési érték és mérőhely-megnevezés ( TAG ) A csatorna vezetőképessége és hőmérséklete (lásd a fenti példát) B csatorna vezetőképessége és hőmérséklete idő és dátum A csatorna, B csatorna és átfolyás mérési értéke kimenő áramok Tudnivaló: A meas gomb mérés üzemmódban történő megnyomásával kb. 60 másodpercre ideiglenesen megjeleníthetők a kijelzőképek. A készüléket a mérési feladathoz történő illesztéséhez konfigurálni kell. 99

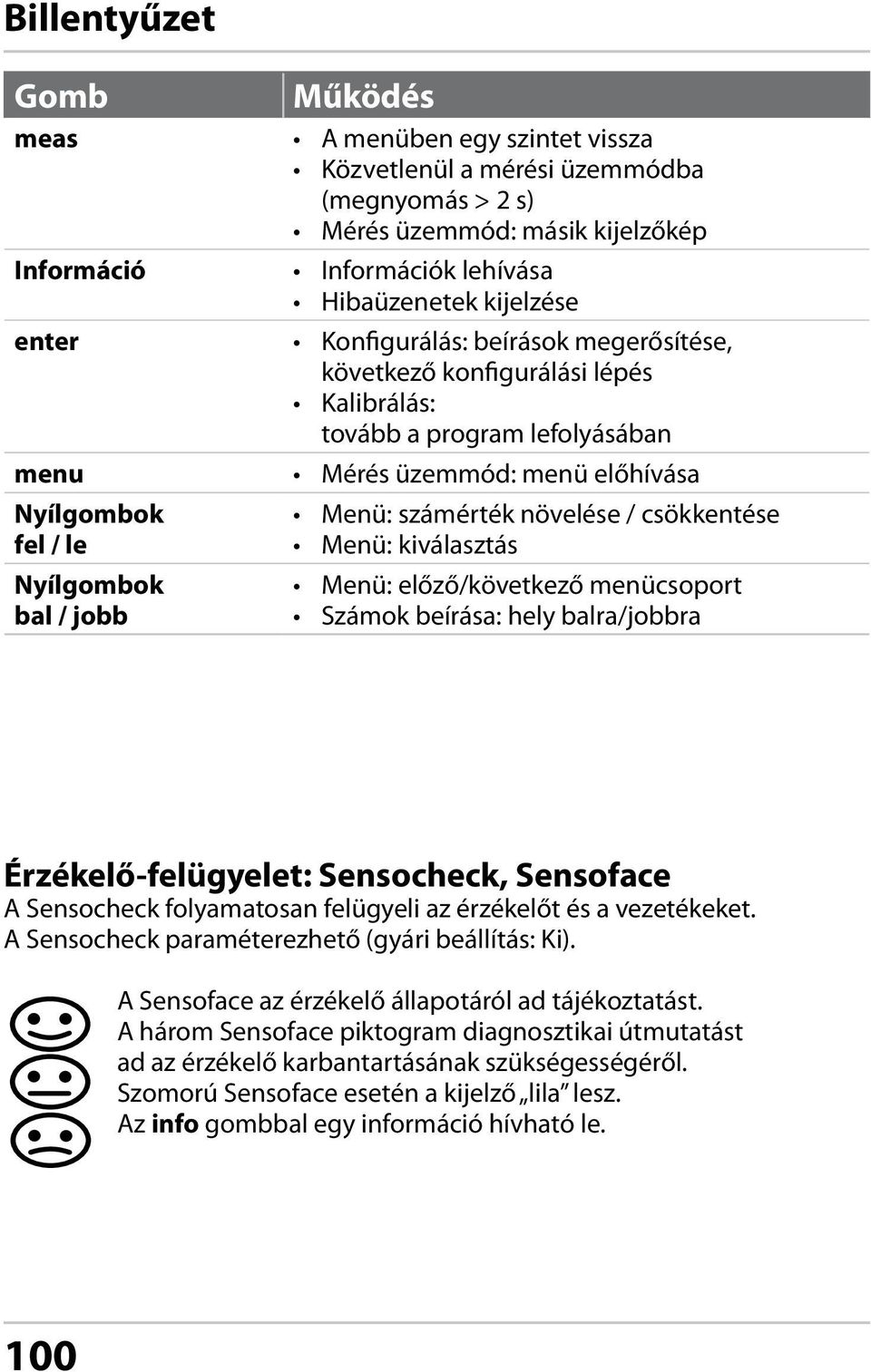

2 Billentyűzet Gomb meas Információ enter menu Nyílgombok fel / le Nyílgombok bal / jobb Működés A menüben egy szintet vissza Közvetlenül a mérési üzemmódba (megnyomás > 2 s) Mérés üzemmód: másik kijelzőkép Információk lehívása Hibaüzenetek kijelzése Konfigurálás: beírások megerősítése, következő konfigurálási lépés Kalibrálás: tovább a program lefolyásában Mérés üzemmód: menü előhívása Menü: számérték növelése / csökkentése Menü: kiválasztás Menü: előző/következő menücsoport Számok beírása: hely balra/jobbra Érzékelő-felügyelet: Sensocheck, Sensoface A Sensocheck folyamatosan felügyeli az érzékelőt és a vezetékeket. A Sensocheck paraméterezhető (gyári beállítás: Ki). A Sensoface az érzékelő állapotáról ad tájékoztatást. A három Sensoface piktogram diagnosztikai útmutatást ad az érzékelő karbantartásának szükségességéről. Szomorú Sensoface esetén a kijelző lila lesz. Az info gombbal egy információ hívható le. 100

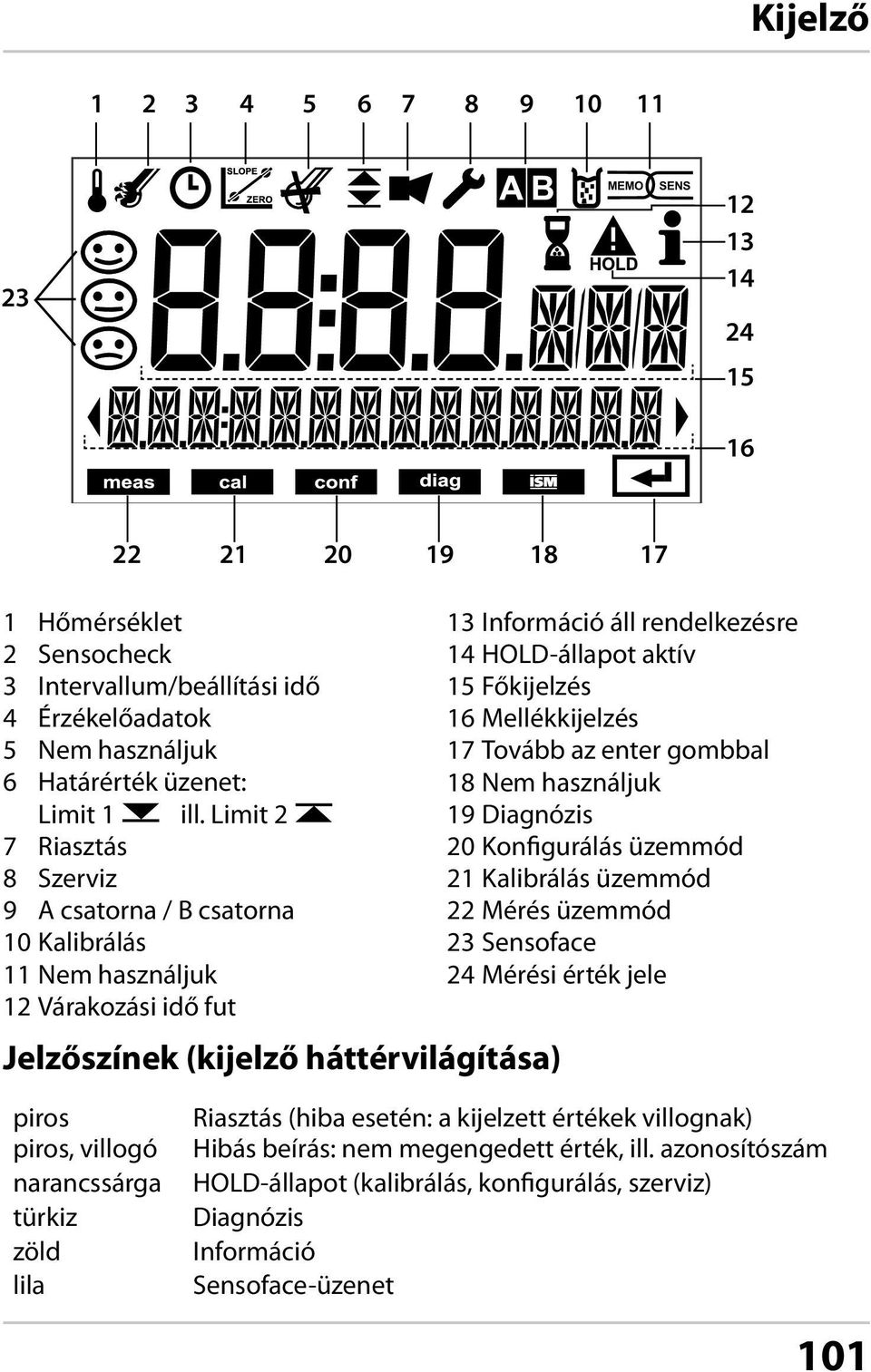

3 Kijelző MEMO SENS Hőmérséklet 2 Sensocheck 3 Intervallum/beállítási idő 4 Érzékelőadatok 5 Nem használjuk 6 Határérték üzenet: Limit 1 ill. Limit 2 7 Riasztás 8 Szerviz 9 A csatorna / B csatorna 10 Kalibrálás 11 Nem használjuk 12 Várakozási idő fut Jelzőszínek (kijelző háttérvilágítása) 13 Információ áll rendelkezésre 14 HOLD-állapot aktív 15 Főkijelzés 16 Mellékkijelzés 17 Tovább az enter gombbal 18 Nem használjuk 19 Diagnózis 20 Konfigurálás üzemmód 21 Kalibrálás üzemmód 22 Mérés üzemmód 23 Sensoface 24 Mérési érték jele piros piros, villogó narancssárga türkiz zöld lila Riasztás (hiba esetén: a kijelzett értékek villognak) Hibás beírás: nem megengedett érték, ill. azonosítószám HOLD-állapot (kalibrálás, konfigurálás, szerviz) Diagnózis Információ Sensoface-üzenet 101

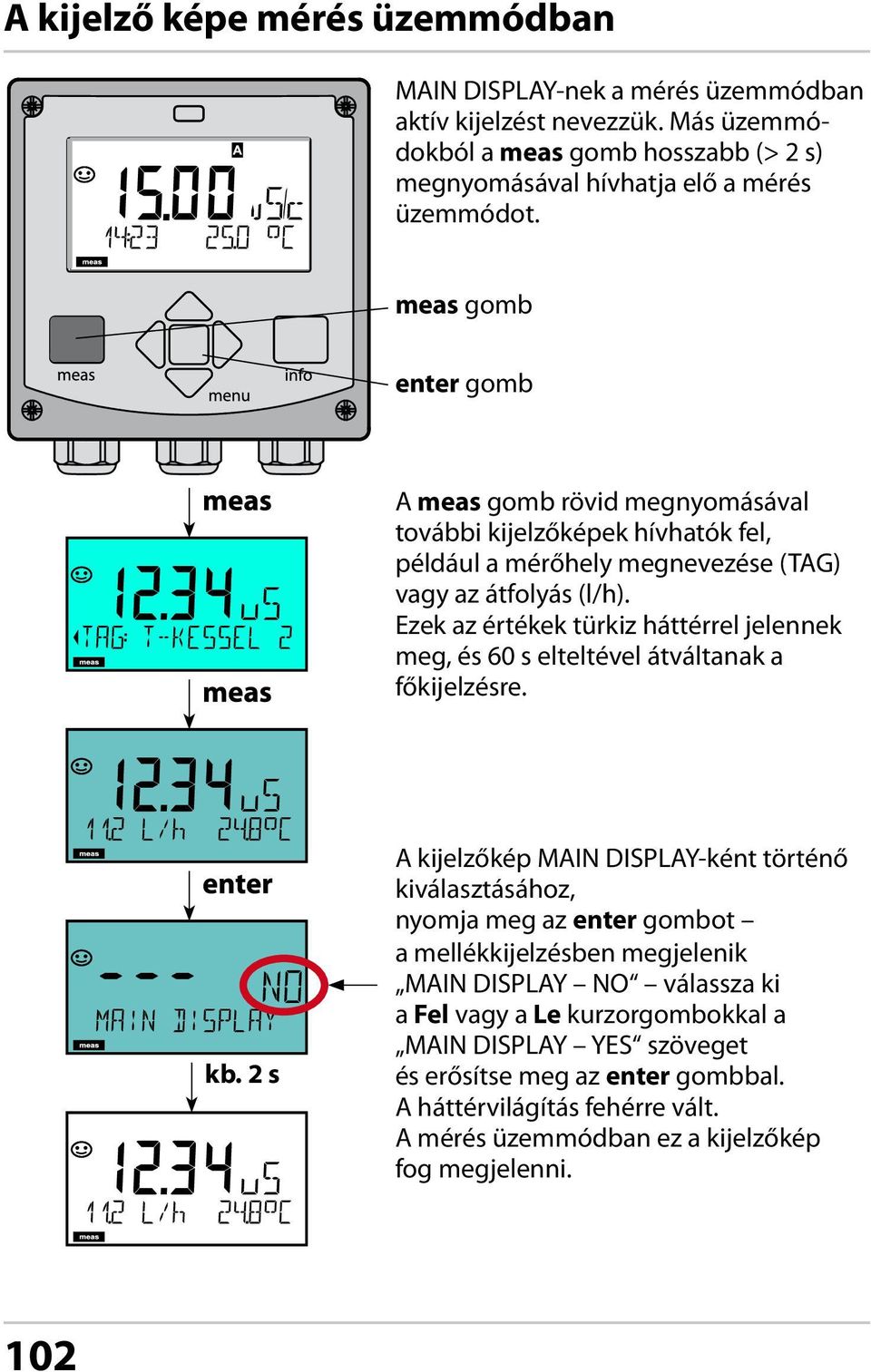

4 A kijelző képe mérés üzemmódban MAIN DISPLAY-nek a mérés üzemmódban aktív kijelzést nevezzük. Más üzemmódokból a meas gomb hosszabb (> 2 s) megnyomásával hívhatja elő a mérés üzemmódot. meas gomb enter gomb A meas gomb rövid megnyomásával további kijelzőképek hívhatók fel, például a mérőhely megnevezése (TAG) vagy az átfolyás (l/h). Ezek az értékek türkiz háttérrel jelennek meg, és 60 s elteltével átváltanak a főkijelzésre. kb. 2 s A kijelzőkép MAIN DISPLAY-ként történő kiválasztásához, nyomja meg az enter gombot a mellékkijelzésben megjelenik MAIN DISPLAY NO válassza ki a Fel vagy a Le kurzorgombokkal a MAIN DISPLAY YES szöveget és erősítse meg az enter gombbal. A háttérvilágítás fehérre vált. A mérés üzemmódban ez a kijelzőkép fog megjelenni. 102

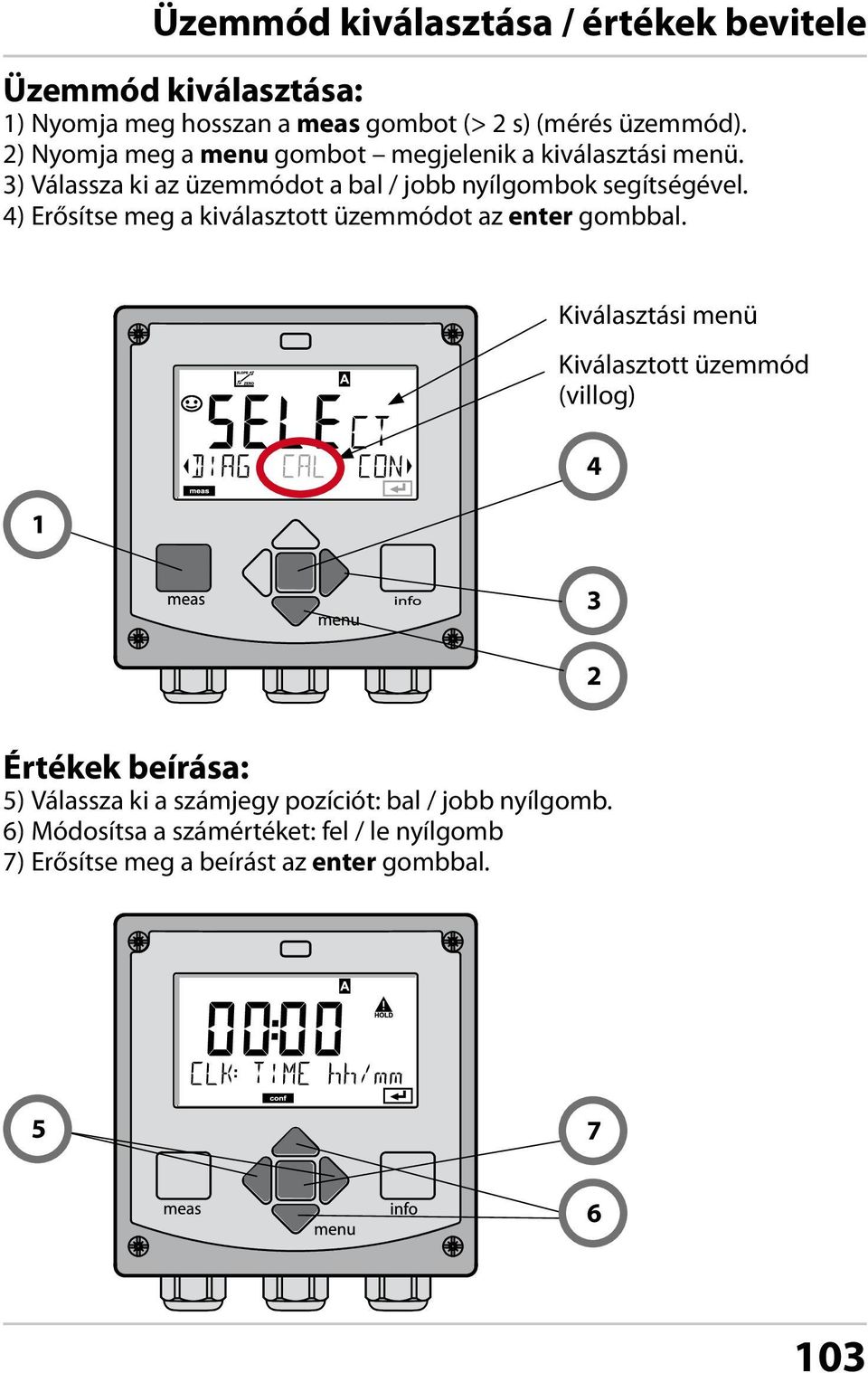

5 Üzemmód kiválasztása / értékek bevitele Üzemmód kiválasztása: 1) Nyomja meg hosszan a meas gombot (> 2 s) (mérés üzemmód). 2) Nyomja meg a menu gombot megjelenik a kiválasztási menü. 3) Válassza ki az üzemmódot a bal / jobb nyílgombok segítségével. 4) Erősítse meg a kiválasztott üzemmódot az enter gombbal. 1 Kiválasztási menü Kiválasztott üzemmód (villog) Értékek beírása: 5) Válassza ki a számjegy pozíciót: bal / jobb nyílgomb. 6) Módosítsa a számértéket: fel / le nyílgomb 7) Erősítse meg a beírást az enter gombbal

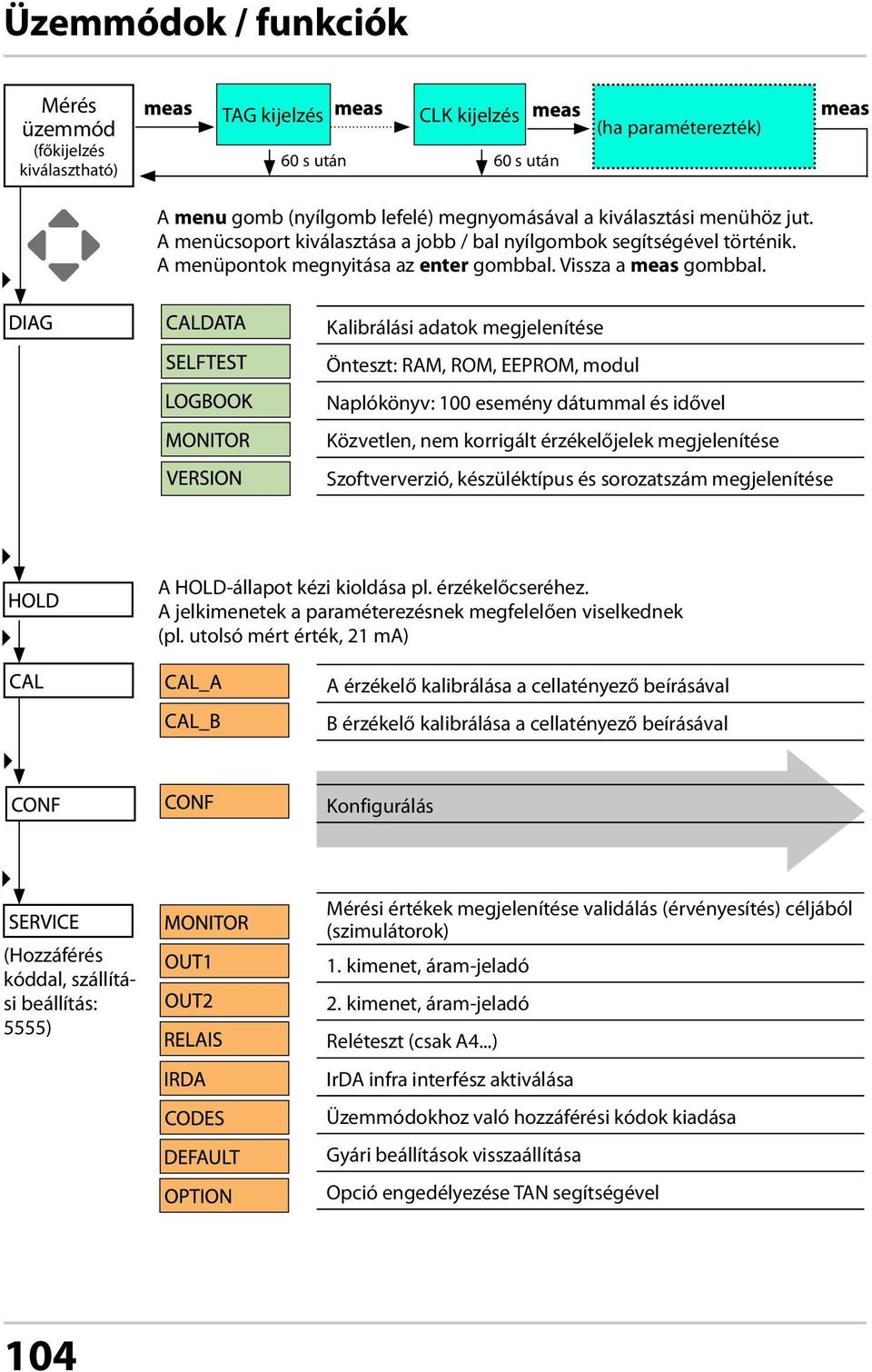

6 Üzemmódok / funkciók Mérés üzemmód (főkijelzés kiválasztható) TAG kijelzés CLK kijelzés 60 s után 60 s után (ha paraméterezték) A menu gomb (nyílgomb lefelé) megnyomásával a kiválasztási menühöz jut. A menücsoport kiválasztása a jobb / bal nyílgombok segítségével történik. A menüpontok megnyitása az enter gombbal. Vissza a meas gombbal. Kalibrálási adatok megjelenítése Önteszt: RAM, ROM, EEPROM, modul Naplókönyv: 100 esemény dátummal és idővel Közvetlen, nem korrigált érzékelőjelek megjelenítése Szoftververzió, készüléktípus és sorozatszám megjelenítése A HOLD-állapot kézi kioldása pl. érzékelőcseréhez. A jelkimenetek a paraméterezésnek megfelelően viselkednek (pl. utolsó mért érték, 21 ma) A érzékelő kalibrálása a cellatényező beírásával B érzékelő kalibrálása a cellatényező beírásával Konfigurálás (Hozzáférés kóddal, szállítási beállítás: 5555) Mérési értékek megjelenítése validálás (érvényesítés) céljából (szimulátorok) 1. kimenet, áram-jeladó 2. kimenet, áram-jeladó Reléteszt (csak A4...) IrDA infra interfész aktiválása Üzemmódokhoz való hozzáférési kódok kiadása Gyári beállítások visszaállítása Opció engedélyezése TAN segítségével 104

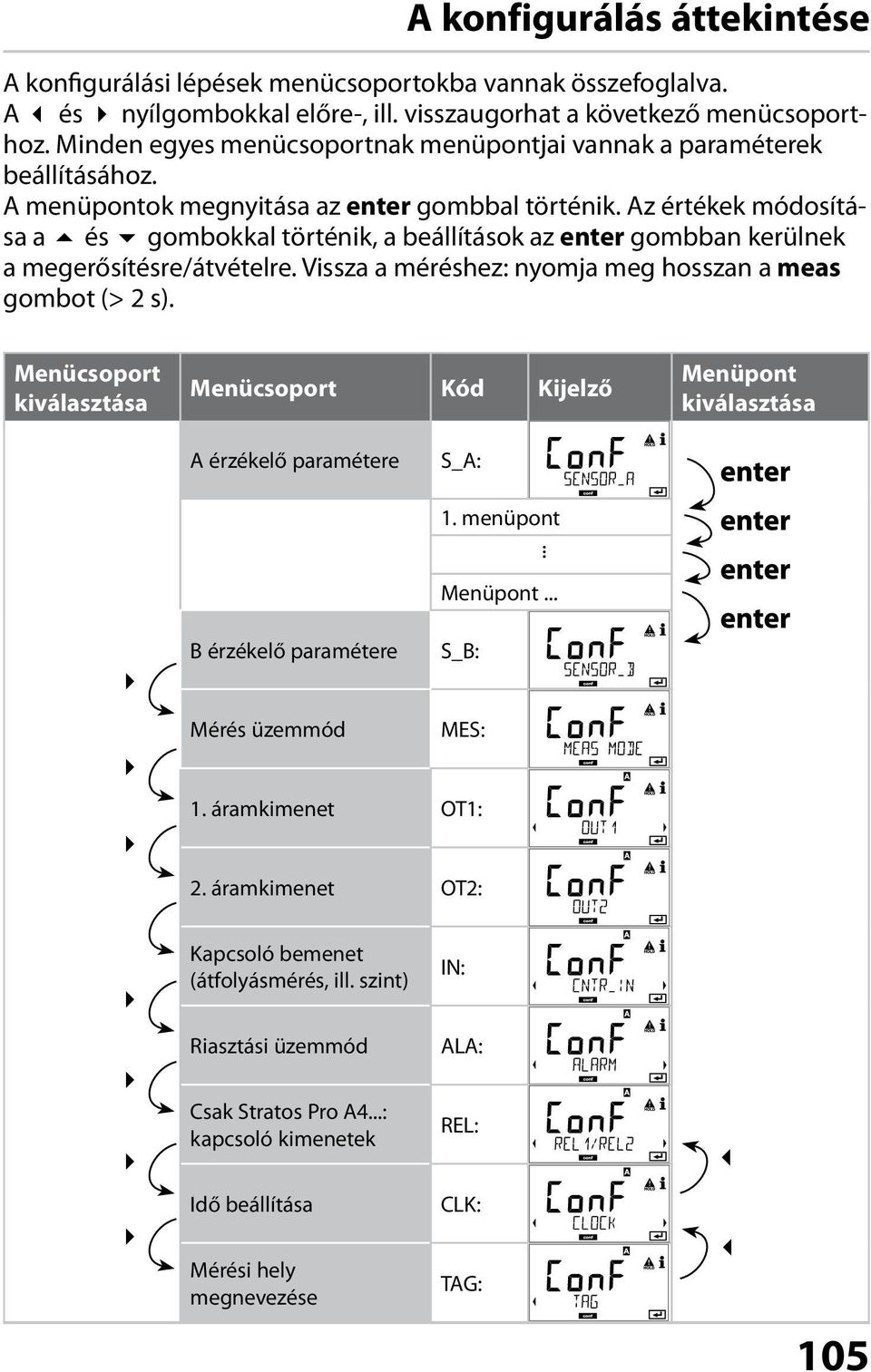

7 A konfigurálás áttekintése A konfigurálási lépések menücsoportokba vannak összefoglalva. A és nyílgombokkal előre-, ill. visszaugorhat a következő menücsoporthoz. Minden egyes menücsoportnak menüpontjai vannak a paraméterek beállításához. A menüpontok megnyitása az enter gombbal történik. Az értékek módosítása a és gombokkal történik, a beállítások az enter gombban kerülnek a megerősítésre/átvételre. Vissza a méréshez: nyomja meg hosszan a meas gombot (> 2 s). Menücsoport kiválasztása Menücsoport Kód Kijelző Menüpont kiválasztása A érzékelő paramétere S_A: 1. menüpont... B érzékelő paramétere Menüpont... S_B: Mérés üzemmód MES: 1. áramkimenet OT1: 2. áramkimenet OT2: Kapcsoló bemenet (átfolyásmérés, ill. szint) IN: Riasztási üzemmód Csak Stratos Pro A4...: kapcsoló kimenetek ALA: REL: Idő beállítása Mérési hely megnevezése CLK: TAG: 105

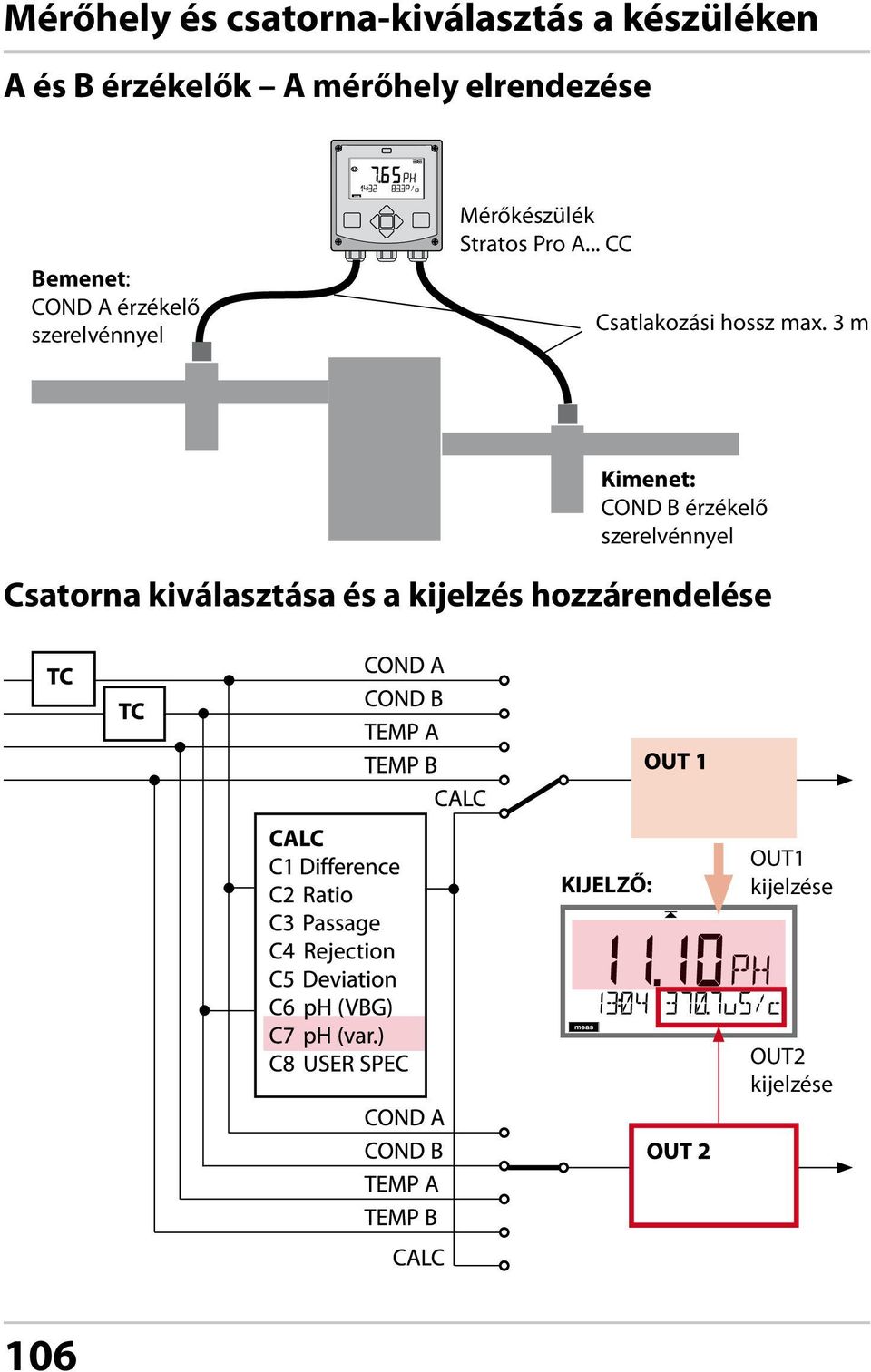

8 Mérőhely és csatorna-kiválasztás a készüléken A és B érzékelők A mérőhely elrendezése Bemenet: COND A érzékelő szerelvénnyel Mérőkészülék Stratos Pro A... CC Csatlakozási hossz max. 3 m Kimenet: COND B érzékelő szerelvénnyel Csatorna kiválasztása és a kijelzés hozzárendelése KIJELZŐ: OUT1 kijelzése OUT2 kijelzése 106

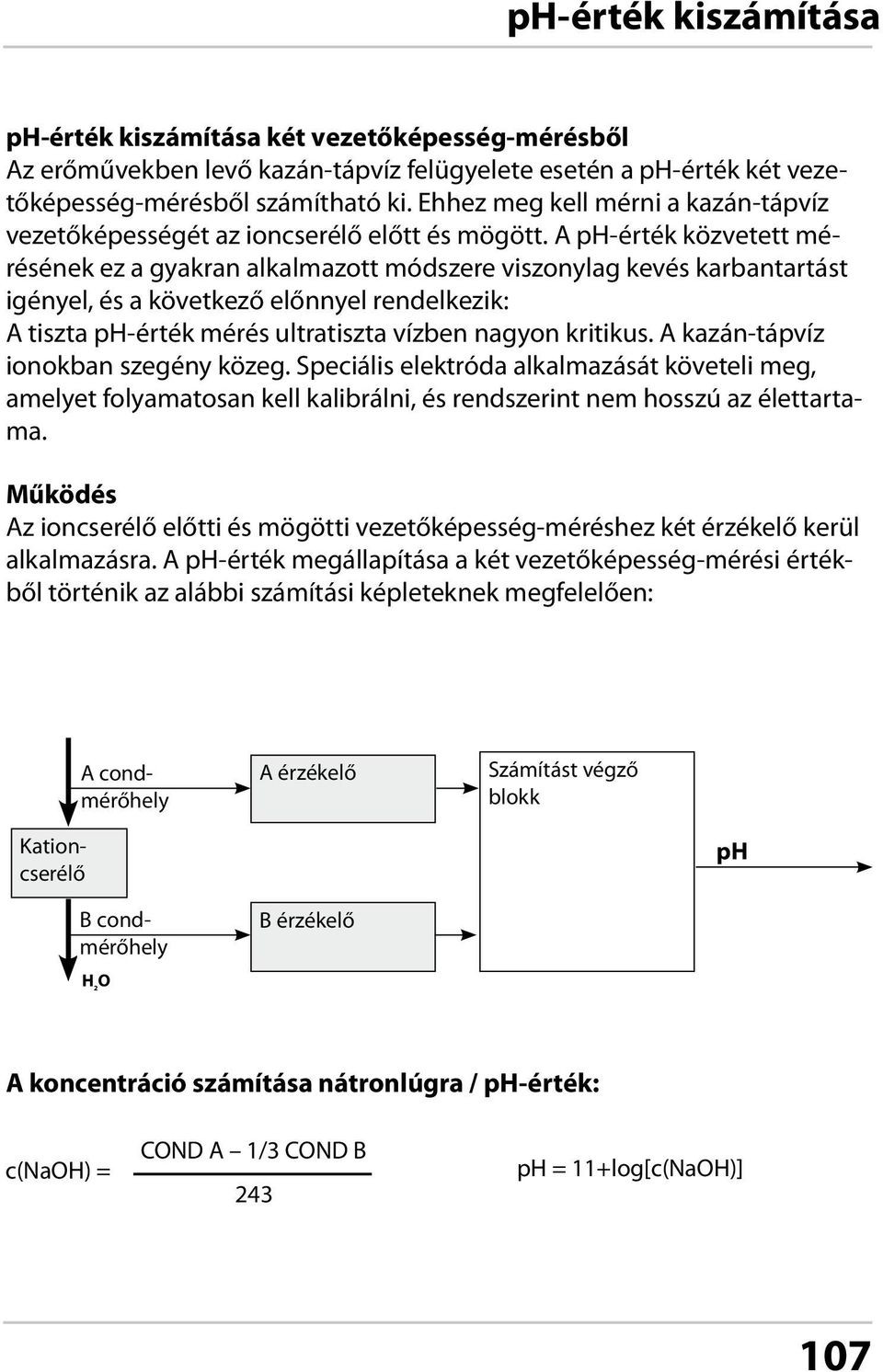

9 ph-érték kiszámítása ph-érték kiszámítása két vezetőképesség-mérésből Az erőművekben levő kazán-tápvíz felügyelete esetén a ph-érték két vezetőképesség-mérésből számítható ki. Ehhez meg kell mérni a kazán-tápvíz vezetőképességét az ioncserélő előtt és mögött. A ph-érték közvetett mérésének ez a gyakran alkalmazott módszere viszonylag kevés karbantartást igényel, és a következő előnnyel rendelkezik: A tiszta ph-érték mérés ultratiszta vízben nagyon kritikus. A kazán-tápvíz ionokban szegény közeg. Speciális elektróda alkalmazását követeli meg, amelyet folyamatosan kell kalibrálni, és rendszerint nem hosszú az élettartama. Működés Az ioncserélő előtti és mögötti vezetőképesség-méréshez két érzékelő kerül alkalmazásra. A ph-érték megállapítása a két vezetőképesség-mérési értékből történik az alábbi számítási képleteknek megfelelően: A condmérőhely A érzékelő Számítást végző blokk B condmérőhely H 2 O Kationcserélő ph B érzékelő A koncentráció számítása nátronlúgra / ph-érték: c(naoh) = COND A 1/3 COND B 243 ph = 11+log[c(NaOH)] 107

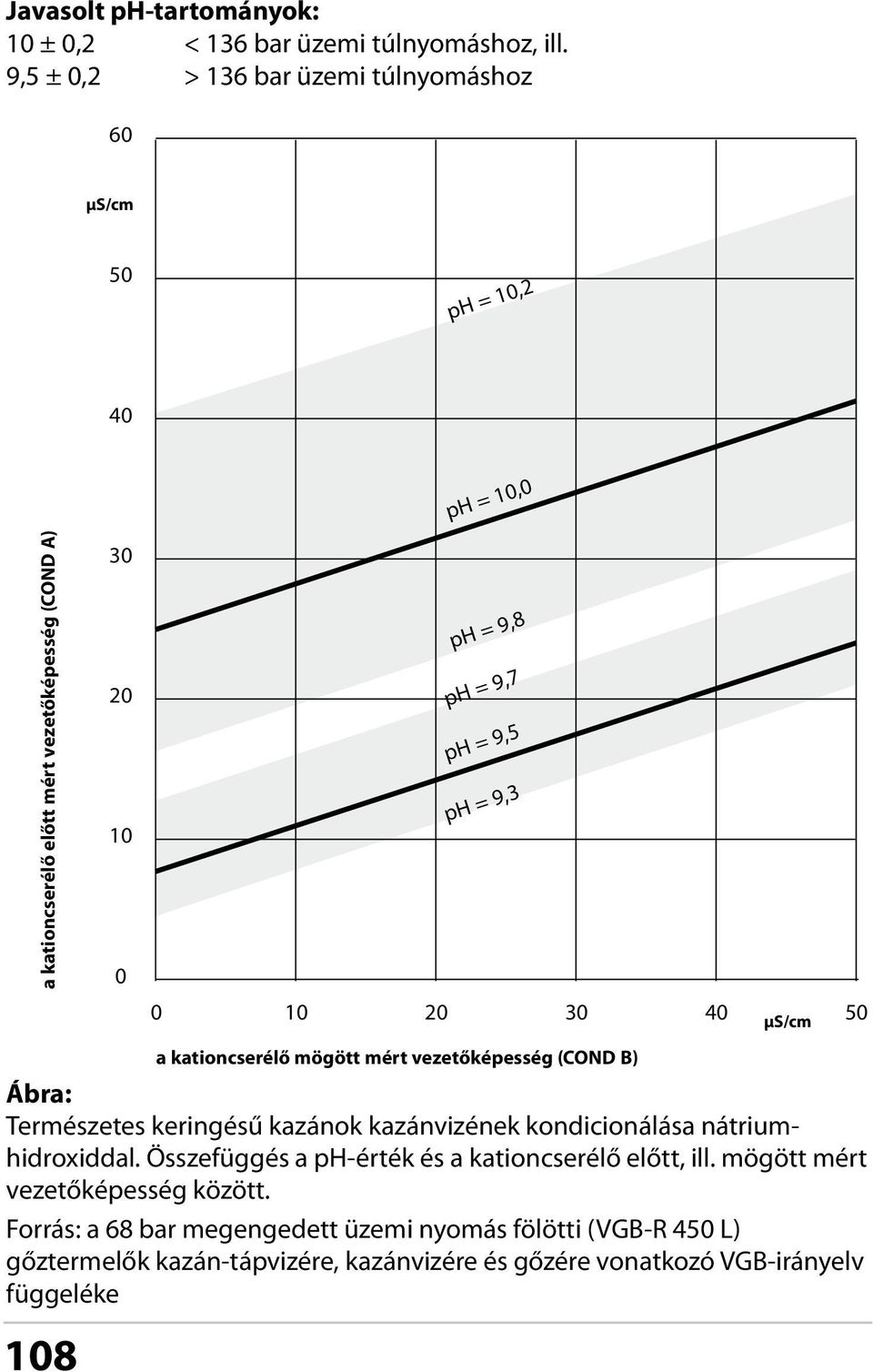

10 Javasolt ph-tartományok: 10 ± 0,2 < 136 bar üzemi túlnyomáshoz, ill. 9,5 ± 0,2 > 136 bar üzemi túlnyomáshoz 60 µs/cm 50 ph = 10,2 40 ph = 10,0 a kationcserélő előtt mért vezetőképesség (COND A) ph = 9,8 ph = 9,7 ph = 9,5 ph = 9, µs/cm a kationcserélő mögött mért vezetőképesség (COND B) Ábra: Természetes keringésű kazánok kazánvizének kondicionálása nátriumhidroxiddal. Összefüggés a ph-érték és a kationcserélő előtt, ill. mögött mért vezetőképesség között. Forrás: a 68 bar megengedett üzemi nyomás fölötti (VGB-R 450 L) gőztermelők kazán-tápvizére, kazánvizére és gőzére vonatkozó VGB-irányelv függeléke

11 Kalibrálás a cellatényező beírásával Egy érzékelő cellatényezőjéhez az érték közvetlenül beírható. Az értéknek ismertnek kell lennie, tehát pl. előzőleg laboratóriumban meg kell állapítani. Egyidejűleg megjelenik a kiválasztott mérési jellemző és a hőmérséklet. Kijelző Teendő Megjegyzés Válassza ki a kalibrálást. Tovább az enter gombbal. Válassza ki a CAL_CELL_A (vagy CAL_CELL_B) kalibrálási módszert. Tovább az enter gombbal. Kalibrálásra kész állapot. Villog a homokóra. A kalibrálási folyamat azonos az A érzékelő, ill. a B érzékelő esetén; a kiválasztott érzékelő mindig fent jelenik a kijelzőn (A vagy B) Kijelzés (3 s) A készülék mostantól HOLD állapotban van. Írja be a cellatényezőt. Tovább az enter gombbal. Egyidejűleg megjelenik a kiválasztott mérési jellemző és a hőmérséklet. A készülék kijelzi a megállapított cellatényezőt (25 C-on). Aktív a Sensoface. A nyílgombok segítségével válassza ki az alábbiakat: befejezés (MEAS) ismétlés (REPEAT) Tovább az enter gombbal. Befejezés esetén: HOLD rövid idő múlva deaktiválódik. 109

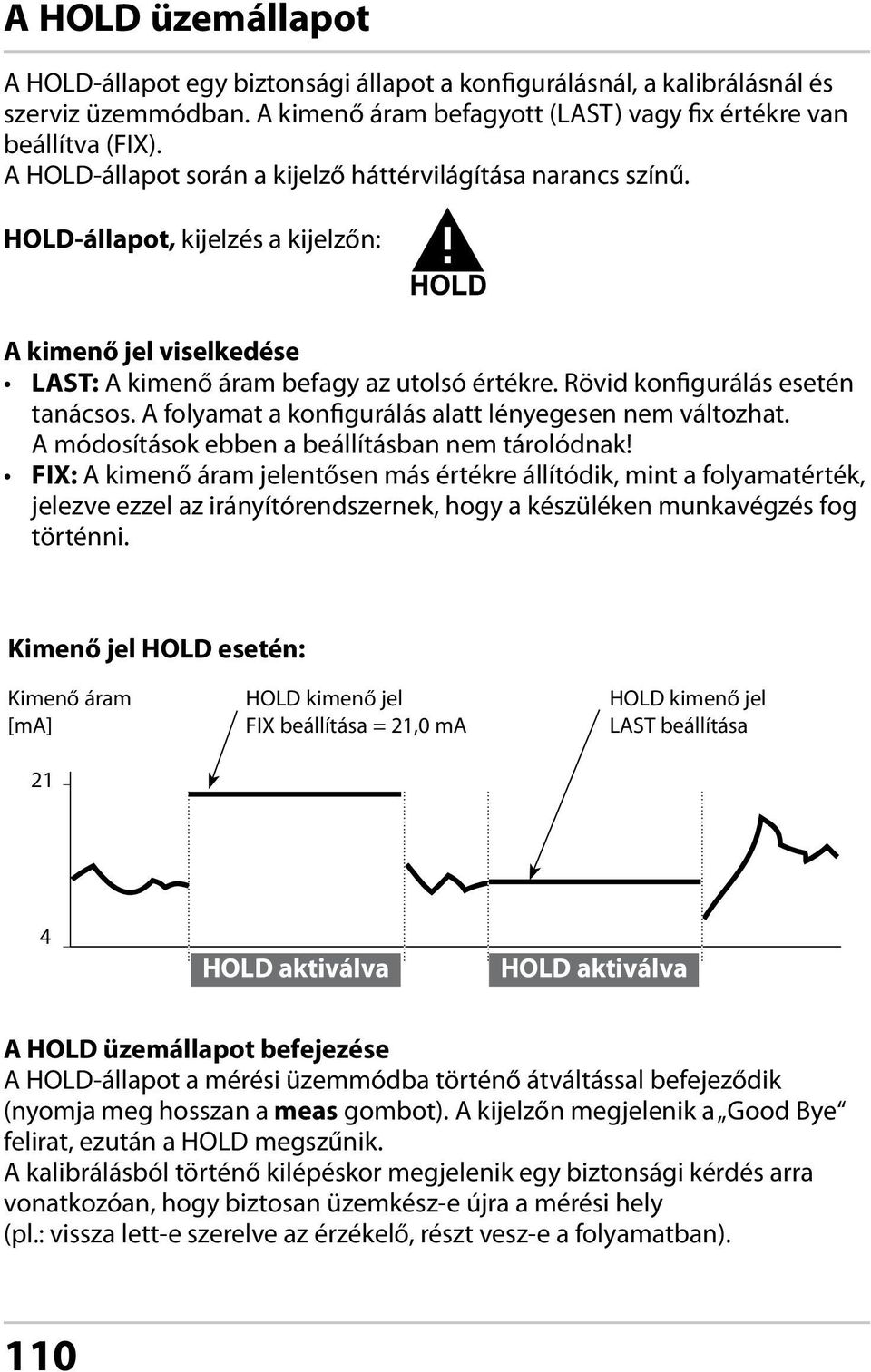

12 A HOLD üzemállapot A HOLD-állapot egy biztonsági állapot a konfigurálásnál, a kalibrálásnál és szerviz üzemmódban. A kimenő áram befagyott (LAST) vagy fix értékre van beállítva (FIX). A HOLD-állapot során a kijelző háttérvilágítása narancs színű. HOLD-állapot, kijelzés a kijelzőn: A kimenő jel viselkedése LAST: A kimenő áram befagy az utolsó értékre. Rövid konfigurálás esetén tanácsos. A folyamat a konfigurálás alatt lényegesen nem változhat. A módosítások ebben a beállításban nem tárolódnak! FIX: A kimenő áram jelentősen más értékre állítódik, mint a folyamatérték, jelezve ezzel az irányítórendszernek, hogy a készüléken munkavégzés fog történni. Kimenő jel HOLD esetén: Kimenő áram [ma] 21 HOLD kimenő jel FIX beállítása = 21,0 ma HOLD kimenő jel LAST beállítása 4 HOLD aktiválva HOLD aktiválva A HOLD üzemállapot befejezése A HOLD-állapot a mérési üzemmódba történő átváltással befejeződik (nyomja meg hosszan a meas gombot). A kijelzőn megjelenik a Good Bye felirat, ezután a HOLD megszűnik. A kalibrálásból történő kilépéskor megjelenik egy biztonsági kérdés arra vonatkozóan, hogy biztosan üzemkész-e újra a mérési hely (pl.: vissza lett-e szerelve az érzékelő, részt vesz-e a folyamatban). 110

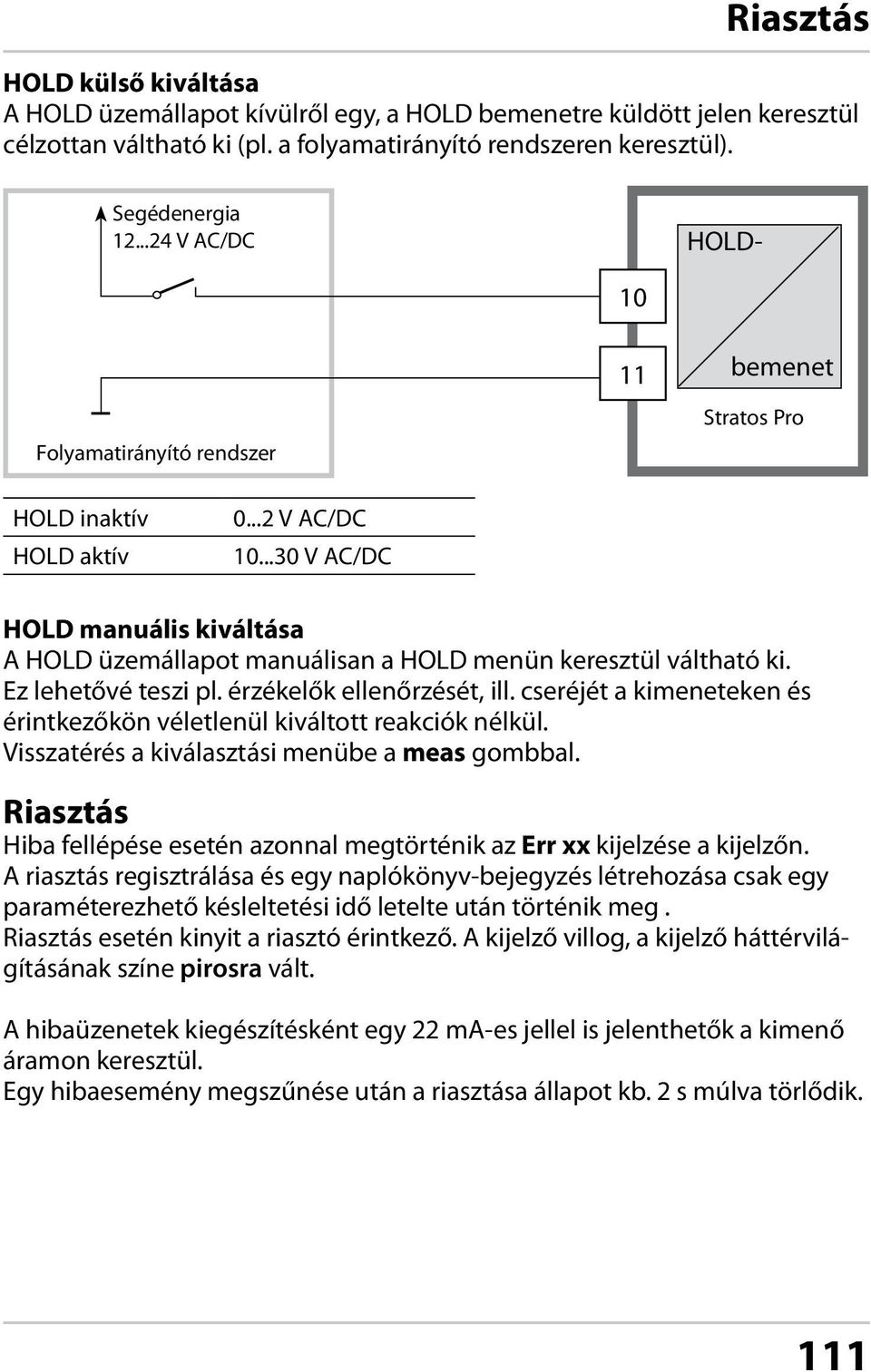

13 Riasztás HOLD külső kiváltása A HOLD üzemállapot kívülről egy, a HOLD bemenetre küldött jelen keresztül célzottan váltható ki (pl. a folyamatirányító rendszeren keresztül). Segédenergia V AC/DC HOLD- 10 Folyamatirányító rendszer 11 bemenet Stratos Pro HOLD inaktív HOLD aktív V AC/DC V AC/DC HOLD manuális kiváltása A HOLD üzemállapot manuálisan a HOLD menün keresztül váltható ki. Ez lehetővé teszi pl. érzékelők ellenőrzését, ill. cseréjét a kimeneteken és érintkezőkön véletlenül kiváltott reakciók nélkül. Visszatérés a kiválasztási menübe a meas gombbal. Riasztás Hiba fellépése esetén azonnal megtörténik az Err xx kijelzése a kijelzőn. A riasztás regisztrálása és egy naplókönyv-bejegyzés létrehozása csak egy paraméterezhető késleltetési idő letelte után történik meg. Riasztás esetén kinyit a riasztó érintkező. A kijelző villog, a kijelző háttérvilágításának színe pirosra vált. A hibaüzenetek kiegészítésként egy 22 ma-es jellel is jelenthetők a kimenő áramon keresztül. Egy hibaesemény megszűnése után a riasztása állapot kb. 2 s múlva törlődik. 111

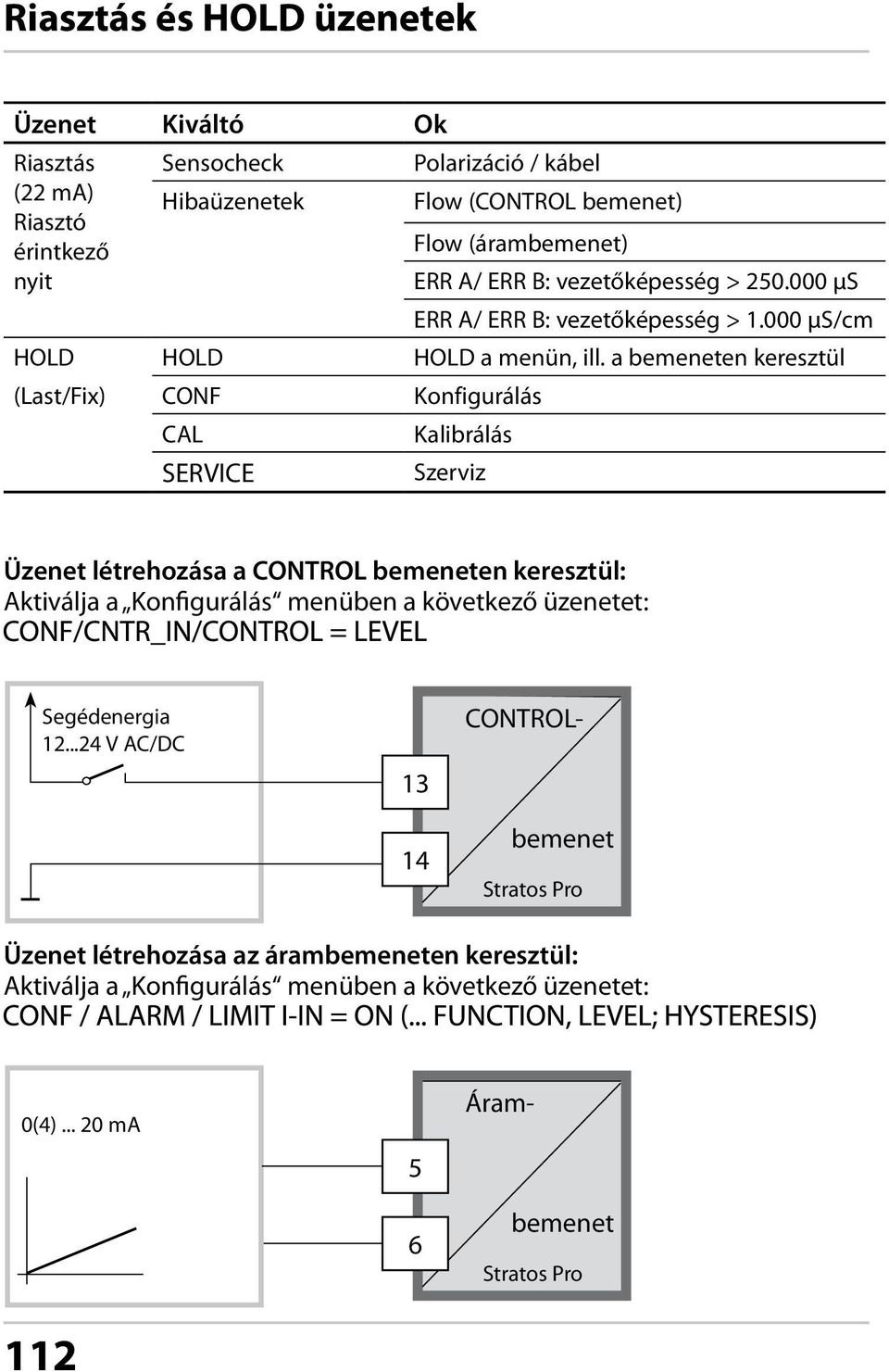

14 Riasztás és HOLD üzenetek Üzenet Kiváltó Ok Riasztás Sensocheck Polarizáció / kábel (22 ma) Hibaüzenetek Flow (CONTROL bemenet) Riasztó érintkező Flow (árambemenet) nyit ERR A/ ERR B: vezetőképesség > µs ERR A/ ERR B: vezetőképesség > µs/cm HOLD HOLD HOLD a menün, ill. a bemeneten keresztül (Last/Fix) CONF Konfigurálás CAL Kalibrálás SERVICE Szerviz Üzenet létrehozása a CONTROL bemeneten keresztül: Aktiválja a Konfigurálás menüben a következő üzenetet: Segédenergia V AC/DC bemenet Stratos Pro Üzenet létrehozása az árambemeneten keresztül: Aktiválja a Konfigurálás menüben a következő üzenetet: 0(4) ma 5 6 CONTROL- Áram- bemenet Stratos Pro 112

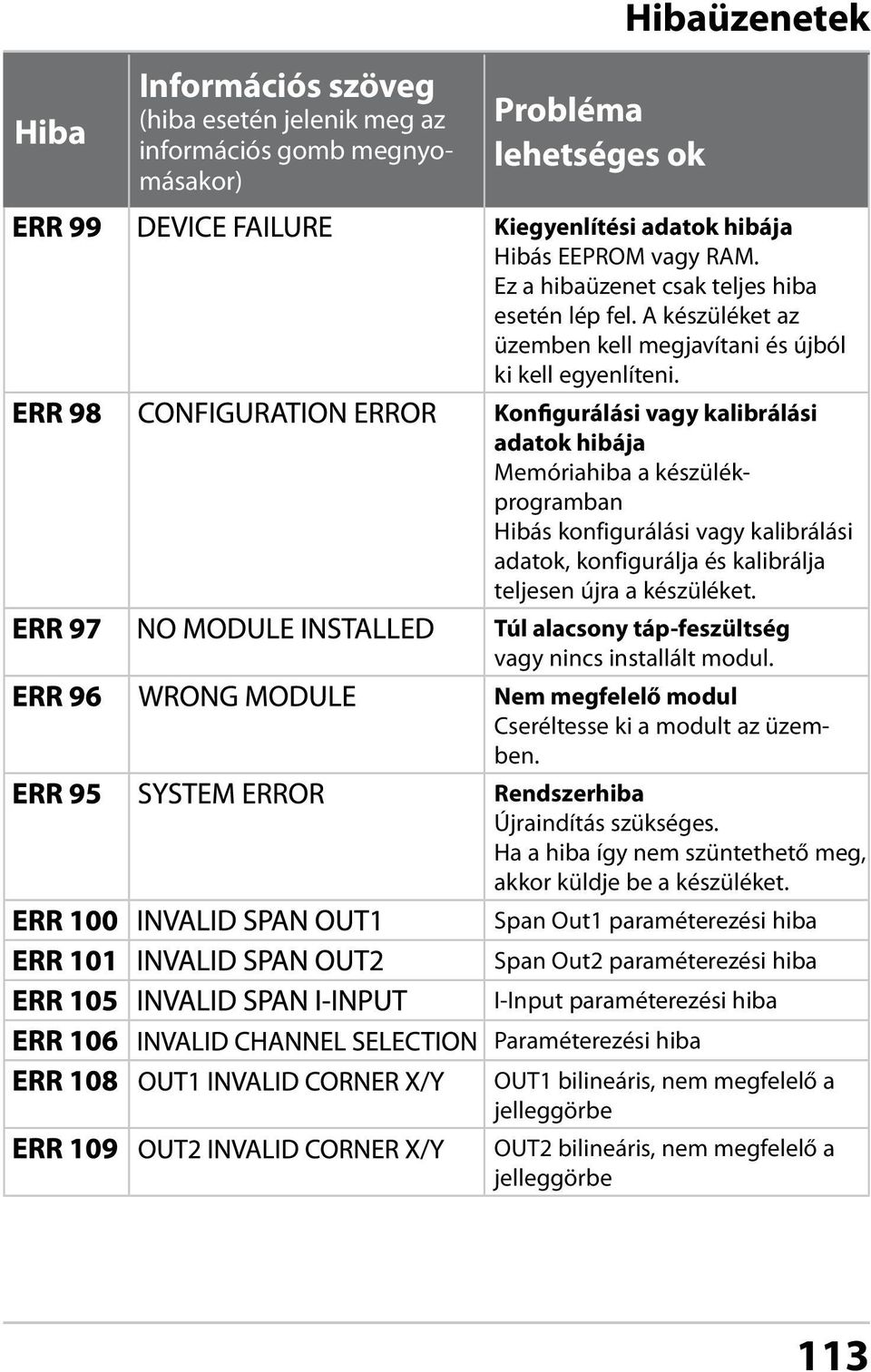

15 Hiba Információs szöveg (hiba esetén jelenik meg az információs gomb megnyomásakor) Probléma lehetséges ok Hibaüzenetek Kiegyenlítési adatok hibája Hibás EEPROM vagy RAM. Ez a hibaüzenet csak teljes hiba esetén lép fel. A készüléket az üzemben kell megjavítani és újból ki kell egyenlíteni. Konfigurálási vagy kalibrálási adatok hibája Memóriahiba a készülékprogramban Hibás konfigurálási vagy kalibrálási adatok, konfigurálja és kalibrálja teljesen újra a készüléket. Túl alacsony táp-feszültség vagy nincs installált modul. Nem megfelelő modul Cseréltesse ki a modult az üzemben. Rendszerhiba Újraindítás szükséges. Ha a hiba így nem szüntethető meg, akkor küldje be a készüléket. Span Out1 paraméterezési hiba Span Out2 paraméterezési hiba I-Input paraméterezési hiba Paraméterezési hiba OUT1 bilineáris, nem megfelelő a jelleggörbe OUT2 bilineáris, nem megfelelő a jelleggörbe 113

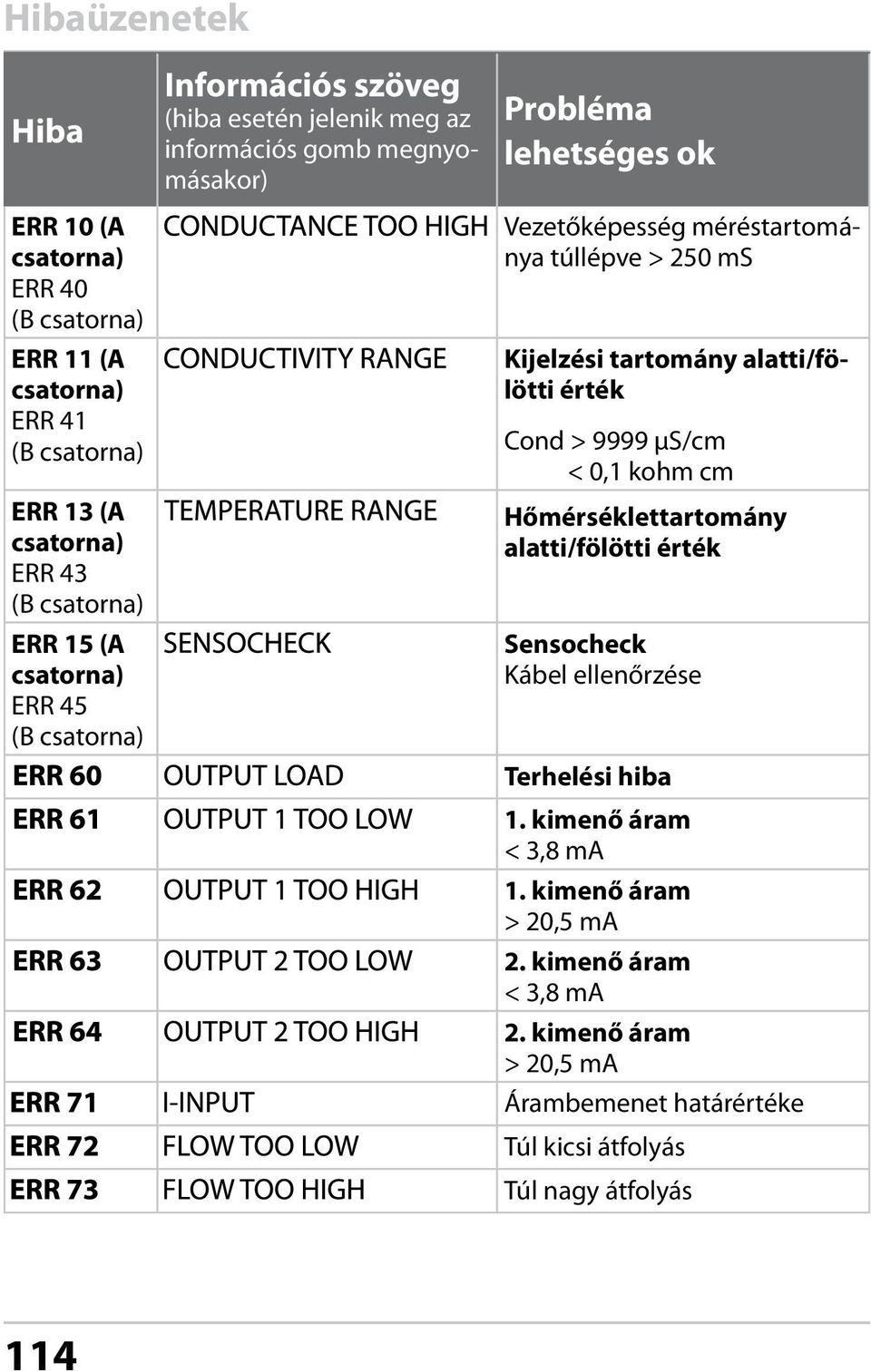

16 Hibaüzenetek Hiba ERR 10 (A csatorna) ERR 40 (B csatorna) ERR 11 (A csatorna) ERR 41 (B csatorna) ERR 13 (A csatorna) ERR 43 (B csatorna) ERR 15 (A csatorna) ERR 45 (B csatorna) Információs szöveg (hiba esetén jelenik meg az információs gomb megnyomásakor) Probléma lehetséges ok Vezetőképesség méréstartománya túllépve > 250 ms Kijelzési tartomány alatti/fölötti érték Cond > 9999 µs/cm < 0,1 kohm cm Hőmérséklettartomány alatti/fölötti érték Sensocheck Kábel ellenőrzése Terhelési hiba 1. kimenő áram < 3,8 ma 1. kimenő áram > 20,5 ma 2. kimenő áram < 3,8 ma 2. kimenő áram > 20,5 ma Árambemenet határértéke Túl kicsi átfolyás Túl nagy átfolyás 114
